Каждая деталь на автомобиле со временем изнашивается. Касается это и цепи ГРМ. Конечно, цепь будет служить несколько дольше ремня, но все же и она когда-то выходит из строя. Изношенный ремень может порваться, а с цепью дело складывается несколько иначе, она растягивается. Сначала ее растяжение будет не очень заметно, но со временем она будет серьезно ощущаться. И тогда уже ее придется заменить на новую Здесь мы будем говорить о самостоятельной замене цепи ГРМ на Шевроле Нива.
Сроки по обслуживанию и замене
Данную процедуру вполне возможно провести своими руками. Конечно, для этого придется постараться, но оно того стоит, ведь самостоятельная замена цепной передачи – это не только экономия средств, это еще полученный опыт. Конкретных рекомендаций относительно сроков замены цепи на Шевроле Нива не существует. Просто, после 100 000 км необходимо проводить диагностические процедуры по отношению к этому узлу, в ходе которых и будет выявляться степень износа расходника. Об износе цепи будет свидетельствовать характерный скрежет мотора. Проблемы с растяжением цепи обозначаются тогда, когда ее уже невозможно натянуть обычным образом и тогда, когда она оттягивается на половину зубца. Если такое случилось и с цепью вашего автомобиля, ее пора заменить на новую. Цепь придется менять и в том случае, если на ней обнаружены сколы и трещины, если метки на шкиве коленвала и крышке ГРМ не совпадают.
Когда цепь растягивается, между ее звеньями увеличивается шаг и движок уже не будет работать ровно, даже тогда, когда компрессия нормальная. Слабое натяжение будет свидетельствоваться тем, что цепь станет проваливаться между зубьями. Ненатянутый привод будет колебаться, и это обязательно приведет к поломке успокоителей. Цепь просто сломает их. Но самое страшное случится тогда, когда цепь слетит с зубьев. Это происшествие можно сравнить только с обрывом ремня, последствия будут точно такими же: клапана ударятся о поршни и произойдет их деформация. От этого еще пострадают и цилиндры. Поэтому как только станет понятно, что цепь больше невозможно натянуть, ее необходимо менять. Эта статья для тех, кто хочет сделать это сам.
Что для этого потребуется
Сразу нужно сказать, что вместе с цепью придется заменить еще и шестерни. Механизм ГРМ изнашивается сильнее, если в качестве привода в нем использована цепь. Если в случае с ременной передачей ролики приходится заменять не всегда, то от цепи звездочки очень сильно изнашиваются. Конечно, прежде чем их менять, нужно визуально оценить их состояние. Вполне возможно, что они еще смогут послужить. Но если звездочки износятся, то они будут изнашивать и новый цепной привод. Вместе со звездочками нужно заменить еще и сальники, и прочие расходные материалы, которые в этом нуждаются. Не стоит экономить, купите все, что вам будет необходимо, чтобы не пришлось разбирать механизм еще раз.
Первым делом покупаем цепь. Делать это лучше в магазинах. А при покупке на рынке нужно знать, как проверить расходник. Проверить его можно так: кладем цепь плашмя и держим ее на весу. Провисание больше 1 см будет свидетельствовать о том, что вам пытаются подсунуть поработавший расходник.
А вот что еще придется купить вместе с цепью:
- шестеренки, если они изношены;
- натяжитель;
- успокоители;
- сальники;
- прокладки.
Демонтаж
- Сначала демонтируется воздушный фильтр и на горловину карбюратора ставим заглушку.
- Отсоединяем все шланги и тросик воздушной заслонки и отводим их в сторону.
- Теперь настала очередь ремня генератора и шкива помпы. Снимаем их.
- Снимаем пыльник мотора и чистим крышку двигателя.
- Ставим машину на тормоз и подкладываем под колеса упоры. К дальнейшей разборке приступаем, поставив автомобиль на 4 передачу.
- Чтобы ослабить гайку храповика, нужно на нее накинуть ключ и ударить по нему молотком. Она прикипела, и просто так отвернуть ее не получится.
- Демонтируем крышку с клапанов.
- Теперь шкив коленвала нужно провернуть. Делается это для того, чтобы находящиеся на нем метки совместились с метками, расположенными на кожухе мотора. Метка на кожухе подшипников должна быть совмещена с меткой на звездочке распредвала.
- Демонтируем шкив коленвала.
- Снимаем кожух с двигателя, отворачиваем и демонтируем успокоители.
- Снимаем цепной гидронатяжитель, отвернув для этого все необходимые гайки.
- Демонтируем звездочку распредвала и ограничитель. После ослабления цепи снимаем малую щвездочку.
- Снимаем цепь вместе с шестеренкой масляного насоса.
Монтаж
Обязательно смените лобовой сальник коленвала. Перед его установкой следует очистить посадочное место. Новый сальник смазывается и устанавливается с помощью оправки. Молотком набиваем болт крепления, расположенный на башмаке. Болт закручивается до упора, люфты при этом недопустимы. Все новые шестеренки следует устанавливать так, чтобы все метки при этом совпали.
Приступаем к надеванию цепи. Сначала ее следует смазать, а потом надеть на звездочку коленвала. Потом следуют шестерни распредвала и масляного насоса. При натяжке цепи нужно смотреть на то, чтобы валы были расположены по меткам. Устанавливаем натяжитель и проворачиваем коленвал, проверяя совмещение отметок.
Устанавливаем на свое место кожух ГРМ. Посадочное место очищаем и наносим герметик. Устанавливаем шкив и затягиваем крепление крышки до упора. На 4 передаче подтягиваем гайку шкива помпы. Устанавливаем на свои места все остальные детали и проверяем работу мотора.
Видео инструкция
Проверку и установку фаз газораспределения на автомобиле Нива Шевроле выполняют каждый раз при наличие подозрения на сбой фазы. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:
- В первую очередь производим демонтаж крышки головки блока цилиндров.
- Специальным ключом, вращаем шкив коленчатого вала до тех пор, пока метка на звездочке не совпадет с меткой на корпусе распределительного вала. Если цепь установлена правильно, параллельно с этим должны совпасть метки на шкиву коленчатого вала и крышки цепи привода ГРМ.
- В случае если метки не совпадают, то необходимо перебросить на одно или несколько звеньев цепь привода распределительного вала. Для этого большой плоской отверткой или небольшим зубилом разгибаем лепестки стопорной шайбы болта крепления звездочки.
- Блокируем коленчатый вал от проворачивания, включив первую передачу и накидным ключом откручиваем болт крепления звездочки.
- Снимаем болт вместе с установленной под ним стопорной пластиной. Если пластина достаточно сильно изношена, замените ее на новую.
- После чего производим демонтаж натяжителя цепи привода ГРМ.
- Снимите звездочку вместе с цепью, после чего перекиньте звено в нужную сторону и снова оденьте звездочку с цепью на фланец распределительного вала. Закрепите звездочку и проверните коленчатый вал на несколько оборотов и снова совместите метки. Если они совпадают на звездочке и корпусе, а так же на шкиве и крышке, то окончательно затяните болт крепления звездочки и заверните края стопорной пластины.
- Сборку снятых элементов выполните в обратной последовательности.
На этом ремонтные работы по завершены.
Один из самых важных узлов в двигателе - это система ГРМ. Сегодня производители все чаще переходят на ременной привод. Однако многие отечественные автомобили до сих пор оснащаются цепным газораспределительным механизмом. «Шевроле Нива» - не исключение. Производитель рекомендует делать замену цепи ГРМ на «Ниве Шевроле» каждые 100 тысяч километров.
Также существуют косвенные признаки. Это увеличенный расход топлива и повышенная шумность работы ДВС. Данный автомобиль довольно простой, поэтому можно выполнить замену цепи ГРМ на «Ниве Шевроле» своими руками. Как это сделать - рассмотрим в статье.
Особенности
Вам будет интересно:
Нужно сказать, что замена цепи подразумевает частичную разборку двигателя. поэтому тем, кто еще не имел опыта самостоятельного ремонта авто, данная процедура может показаться неподъемной.
Некоторые выполняют замену цепи ГРМ на «Ниве Шевроле» без снятия передней крышки. Но так делать не рекомендуется, поскольку нужно менять шестерни привода. Так как зубья имеют износ, они будут плохо взаимодействовать с новой цепью. Кроме того, должны менять и устройства натяжения цепи.
Со временем детали на автомобилях изнашиваются и приходят в негодность. Цепь ГРМ в Шевроле Ниве не является исключением. Цепь хоть и имеет больший ресурс работы по сравнению с ремнем, но наступает время, когда ее необходимо заменить. Если ремень просто рвется, когда отслуживает свое, то с цепью дело обстоит сложнее. С течением времени, цепи имеют способность к растяжению, конечно, оно незаметно на малом пробеге автомобиля, но намотав на счетчике более ста тысяч километров, можно сравнить и ощутить весомую разницу растяжки. Поэтому всякая деталь имеет свой срок службы, который зависит не только от времени, но и от качества вождения автомобиля.
Точной рекомендации по определению растяжения цепи ГРМ в автомобиле нет. Чтобы узнать, насколько она растянулась, и пора ли ее менять, необходимо разбирать двигатель. А разобрать двигатель, чтобы проверить растяжение довольно-таки непросто и затруднительно. Поэтому определить растяжение можно по слуху, когда слышится из-под капота звук звонкого шелеста. Этот звук напоминает работу дизельного двигателя, поэтому его услышать несложно. К тому же необходимо следить за километражем, если счетчик показывает пробег около 100 тысяч, то это точно свидетельствует об износе цепи.
Необходима замена не только цепи ГРМ. Поскольку механизм ГРМ на Шевроле Нива зачастую принимает большие нагрузки, чего не скажешь об автомобилях с наличием ремня, то изнашиванию подвергаются еще и шестерни, сальники и прокладки. Ведь если заменить только цепь, то использование старых шестеренок приведут к ее выеданию, что может способствовать ее разрыву во время движения машины. Поэтому нужно менять все детали механизма ГРМ в Ниве на новые, только это будет способствовать гарантированию качества и продолжительной работы. Плюс ко всему разбирать полдвигателя, чтобы заменить одну деталь, это нерациональное использование времени и денег.

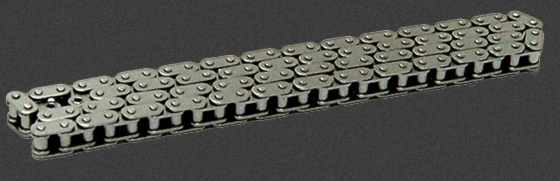

цепь ГРМ авто
Замена износившихся деталей механизма ГРМ
Замена ремня в автомобилях с ременной передачей, производится гораздо проще, нежели это сделать в двигателе Нивы Шевроле с цепной передачей. Для начала нужно установить авто на эстакаду или смотровую яму. На яме машина фиксируется ручным тормозом, а под все колеса подлаживаются подпорки. Снимается вентилятор и радиатор охлаждения, предварительно слив тосол. Отсоединяется трос акселератора от крышки клапанов и патрубок воздуховода, идущий к воздушному фильтру.
Теперь необходимо произвести ослабление ремня генератора. Чтобы это сделать, нужно извлечь датчик коленчатого вала и ослабить болт, который крепит генератор. Ослабив болт, нужно сдвинуть генератор и ослабить натяжение ремня. Откручиваем болты крепления водяного насоса и снимаем его, предварительно сняв с него ремень. Освободив натяжной и обходной ролики ремня, можно их открутить и извлечь. Следующий шаг – снятие крышки клапанов. Необходимо предварительно поснимать все патрубки, которые могут помешать ее снятию. Головку цилиндров лучше накрыть материей, чтобы не допустить попадания внутрь мелких частиц или грязи.
Чтобы обеспечить удобство по ремонтным работам, нужно снять пыльник и защиту двигателя Нивы Шевроле. Это удобство позволит ослабить болты крепления крышки ГРМ и открутить их. Крышка механизма снимается и извлекается шестерня распредвала, предварительно открутив ее болт крепления. Провести демонтаж гидронатяжителя можно следующим путем: снять масляную трубу и отвинтить два болта крепления, с последующим извлечением натяжителя вместе с башмаком. Теперь можно извлечь все шестерни (коленчатого вала, распредвала и масляного насоса) вместе с цепью. Необходимо установить новый сальник, который расположен на крышке ГРМ.
Установка новых деталей
Производится замена старого сальника коленчатого вала на новый. Для этого предварительно подготавливается для него место, путем зачистки. Перед установкой нового сальника, его следует смазать маслом и поставить на подготовленное место с помощью оправки.
С помощью молотка, устанавливается болт крепления на башмаке. Движения молотком должны мыть легкими, чтобы не повредить детали. После того как башмак установлен, необходимо провести проверку, чтобы не было подвижности башмака на оси, и завинтить болт на место. Установка новых шестерней должна строго совпадать с метками. Установите фиксатор, если он не садится на место, можно слегка поработать напильником. Но не переусердствуйте, фиксатор должен заходить в паз плотно и загибаться под прямым углом.
Цепь необходимо смазать моторным маслом и надевать на шестерни в следующей последовательности, натягивая ее от звездочки к звездочке:
- Шестерня коленчатого вала;
- Маслонасоса;
- Распределительного вала.
Метка на шкиве распредвала
Следует также соблюдать расположение валов по меткам. Устанавливается натяжитель на место и проверяется повторно, совпадают ли метки с натяжением цепи. Проверку завершите завинчиванием болтов на шестернях. Установленную прокладку на крышке ГРМ дополнительно рекомендуется смазать герметиком и установить ее на свое место. Теперь переходим к установке шкива и затягиванию болтов, фиксирующих крышку.
Устанавливаются оба ролика ремня на место и затягиваются ключом. Помпа ставится на место, предварительно смазывая ее герметиком. Включается четвертая передача, и до упора затягивается гайка шкива. Теперь возвращаются все патрубки, шланги, разъемы на место и устанавливается радиатор и вентилятор. В расширительный бачок заливается тосол до уровня и производится запуск двигателя авто. Проверяем звук работы двигателя в течение двух минут. Убеждаемся, что Нива работает, возвращаем на место пыльник и защиту.
Сделав замену цепи ГРМ и износившихся деталей механизма, можно с уверенностью сказать, что сложного ничего нет, необходимо лишь соблюдать последовательность выполнения ремонта.
Газораспределительный механизм в автомобиле Нива Шевроле и выставление меток на этом авто напрямую влияет на работоспособность машины. Чтобы правильно выставить метки ГРМ Нива Шевроле, можете ознакомиться с этой статье, она поможет вам в этом деле.
[ Скрыть ]
Когда пора менять?
Как известно, цепь ГРМ является более надежным элементом газораспределительного механизма, чем ремень. В отличие от ремня, она не так быстро изнашивается и вероятность ее обрыва достаточно низка. Однако, перед каждый владельцев Нива Шевроле рано или поздно становится вопрос о необходимости замены цепи и выставлении меток согласно стандарту.
Что касается сроков, то производитель не регламентирует периодичность замены цепочки механизма на данной модели авто. Как правило, это происходит не раньше, чем через 100 тысяч км пробега. Но если при работе ДВС появился звук, которого раньше не было, это может стать причиной растяжения цепи. В том случае, если цепочку не получается натянуть обычным методом, это может говорить о необходимости ее замены.
Также о необходимости смены цепочки может свидетельствовать диагностика фаз. В том случае, если метка на звездочке распредвала не совпадает с той, что находится на корпусе его подшипников, элемент следует заменить. Аналогично, если на втулках образовались сколы.
Кроме того, если непосредственно на самой цепочке вы обнаружили трещины, то это, разумеется также говорит о надобности замены компонента.
Этапы работ
В принципе, с заменой цепи ГРМ и установкой меток может справиться любой человек. Достаточно просто быть внимательными и аккуратным. Ниже представлена инструкция по замене цепи и выставлении меток на механизме.
Что нужно подготовить?
Для начала следует купить цепочку для устройства Нивы Шевроле. Чтобы не приобрести подделку, есть верный способ проверить элемент на качество. Возьмите цепочку в руки плашмя и выставьте руки перед собой. Если вы увидите, что ее концы начали провисать, и показатель провисания превысит 1 см, то элемент лучше не приобретать. То же самое касается того, если провисание детали будет неравномерным. Помимо этого, купите:
- сальник (лобовой);
- новую прокладку ГБЦ;
- прокладку помпы.
Поэтапная инструкция
- Для начала следует установить Ниву Шевроле на ручной тормоз и демонтировать воздушный фильтр.
- Отключите и сдвиньте в сторону трос воздушной заслонки, а также патрубки и электропривод.
- Произведите демонтаж вентилятора, вал помпы, а также ремень генератора. Осмотрите ремень. Если на нем видны повреждения, то ремень следует заменить. Отсоедините защиту поддона и прочистите его переднюю крышку.
- Гаечным ключом начните откручивать гайку храповика.
- Демонтируйте клапанную пробку, а затем открутите шайбу винта шестеренки распределительного шкива.
- Затем начните проворачивать коленчатый шкив, чтобы метки совпали на нем, а также на передней крышке ДВС. Также соблюдайте совпадение меток на корпусе подшипников и на шестеренках распределительного шкива.
- Далее, необходимо демонтировать переднюю крышку мотора и вытащить успокоитель цепочки, а также открутить винт масляного насоса. Но вытаскивать его не нужно, достаточно только ослабить.
- Затем следует снять механизм натяжения элемента. Для этого демонтируйте магистраль ММ, замените датчик давления и открутите гайки устройства. После этого натяжитель можно снять.
- Демонтируйте винт на шестеренке распределительного шкива. Шестеренку можно снять. На этом разбор устройства закончен. Приступайте к монтажу новых деталей.
- В первую очередь следует сменить сальник коленчатого шкива. Отработавший компонент нужно снять, а место установки зачистить от остатков старой детали. Возьмите новый сальник и смажьте его, для этого подойдет моторная жидкость. Установите его на место старого.
- Теперь возьмите цепочку ГРМ и также смажьте ее. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал. Цепь следует натягивать от звезде к звезде, при этом соблюдая положение шкивов по меткам.
- Осуществите монтаж натяжного компонента ГРМ, гаечным ключом затяните все гайки. Сделав это, опять проверьте совпадение меток. Винты на шестеренках также затяните.
- После этого коленчатый шкив следует провернуть несколько раз, чтобы еще раз проверить положение меток. Установите ремень генератора. Если старый износился, то установите новый ремень.
- Далее, необходимо установить прокладку ГБЦ, предварительно смазав ее. Установите головку блока, после чего закрутите все штифты и гайки крышки. Произведите замену роликов, если есть необходимость. Всю последующую сборку проведите в обратной последовательности.
