Существует два основных способа приготовления горячей воды. Первый, — вода нагревается во время движения по нагревателю и подается на водоразбор. Такой нагреватель называется проточным.
Второй способ — нагревается большой объем воды в теплоизолированной емкости, затем постепенно расходуется. Такой нагреватель называется накопительным. Источником энергии обычно являются газ, электричество или разогретый теплоноситель из системы отопления.

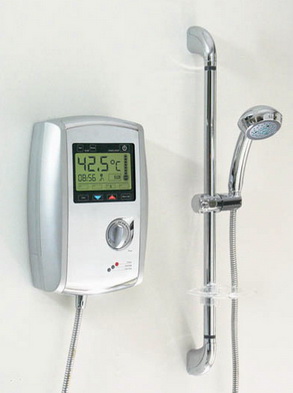

Проточный – большой пиковой мощности
Проточный нагреватель должен быть сравнительно мощным, чтобы обеспечивать нужный расход горячей воды в кране. Для лейки душа необходима мощность не менее 10 кВт, для наполнения ванной — от 15 кВт, для двух кранов горячего водоснабжения — от 20 кВт.
Нагревать воду электрическим проточным нагревателем не дешево. К тому же нужно трехфазное подключение (свыше 6 кВт) и специальное разрешение на большую мощность.
Оптимально для обеспечения несколько кранов, установить на каждый из них компактный электрический проточный нагреватель. При этом ставится защита от их одновременной работы, чтобы не перегрузить сеть.
Более дешевый вариант — нагревание воды с помощью газа. Используются газовая колонка, или второй контур котла отопления. Мощности подобных аппаратов может хватить на два крана, а горячая вода получается дешевле.
Недостатки проточного
При проточной схеме нагреватель должен располагаться как можно ближе к крану, чтобы меньше сливать воды, пока не пойдет горячая. Рекомендуемое расстояние — не больше 5 метров. Но в любом случае будет перерасход воды и энергии. Подобный недостаток характерный и для накопительного нагревателя.
Еще один недостаток проточной схемы ГВС (горячего водоснабжения) — невозможность забрать немного горячей воды. У каждого аппарата своя минимальная мощность. Поэтому при малом расходе воды он просто не включается.
В результате также происходи перерасход воды и энергии.
Скачки давления в системе вносят дискомфорт, так как меняют температуру воды на выходе.
В торговых точках чтобы продать малоподходящий проточный электрический нагреватель, просто указывают, что он выдает столько-то литров воды при такой температуре, например, +50 градусов, что на первый взгляд приемлемо. Но не указывается, с какой температуры нагревается вода. Ключевой характеристикой такого аппарата является разность нагрева температур. Ведь холодная вода обычно +6 — +10 градусов, а не +15 или +20.
Накопительная система нагрева воды
Главное достоинство электрического накопительного бака мощностью 1,5- 2,0 кВт в том, что его можно установить везде, в любом доме и квартире, где есть электропитание 220 В. Его объем обычно 25 — 150 литров (ходовой объем 50 — 100 литров). Вода в нем нагревается постепенно до заданной температуры, а при заборе возможен большой расход, снижение температуры происходит постепенно.
Дешевле нагревать воду газовым накопительным нагревателем с маломощной горелкой (до 3 кВт). Дело в том, что на такой нагреватель не нужен специальный дымоход. Но устанавливаться может только по согласованию с горгазом, вероятно по отдельному проекту. Обеспечивается воздухом из помещения (с системой вытяжки).
Недостатки накопительных
- Ограниченный объем воды, что может создавать трудности. Например, если для купания израсходована одна порция в объеме бака, то для приготовления следующего объема нужно много времени.
- Нагреватель необходимо устанавливать рядом с водоразбором, если ванная и кухня разнесены, то на каждый кран необходимо устанавливать по отдельному накопительному баку.
- Происходит перерасход энергии от остывания неизрасходованной горячей воды в нагревателе.
- Перерасход воды при спуске воды из крана, которая остыла в трубопроводе.
Бойлер косвенного нагрева – стабильная система ГВС
Преимущество бойлера косвенного нагрева в том, что для нагрева используется энергия системы отопления, которой много, и она обычно не дорогая. Поэтому горячей воды может быть много, температура ее стабильна, вода дешевле.
Бойлер косвенного нагрева представляет из себя накопительную емкость на 100 — 300 литров. Нагрев осуществляется спиральным трубопроводом, по которому движется разогретый до 80 — 90 градусов теплоноситель.
Системы отопления создаются таким образом, что при остывании воды горячего водоснабжения ниже порогового значения, к примеру +50 градусов, котел переключается на нагрев бойлера. При этом выдает повышенную температуру работает на полную мощность, нагревая ГВС до верхнего порогового значения, к примеру, +60 градусов. После чего опять переключается на отопление.
С буферной емкостью – наибольший запас энергии
В буферной емкости все наоборот, — применяется емкость большого объема, около 1 тонны или больше заполнена теплоносителем, а нагреваемая вода движется по спирали, т.е. происходит прямоточный нагрев. Но при открытии дополнительных кранов ее температура меняется незначительно, так как конструкция имеет большой резерв по количеству передаваемой энергии.
Температура горячей воды будет такой же, как у теплоносителя системы отопления. Иногда это не подходит, поэтому в схему водоснабжения включается и смесительный узел для уменьшения температуры…
Буферной емкостью снабжаются в основном системы отопления с твердотопливными котлами.
Другие особенности нагрева воды отоплением
Бойлером часто снабжаются одноконтурные газовые или жидкостные котлы.
Другой особенностью системы является возможность создания постоянной циркуляции воды по кольцевому трубопроводу водоснабжения. Тогда, при открытии крана сразу же получаем горячую воду. Остывание воды не считается потерей энергии, ведь она расходуется на отопление дома.
Еще имеется возможность экономить — дополнительная спираль нагрева размещается в бойлере и подключается к солнечному коллектору. Энергия солнца называется даровой, расход на солнечные коллектора в данном случае окупается. Это дает возможность подогревать воду летом, если энергии не хватает — подключается котел.
Бойлер послойного нагрева
Основные недостатки обычной прямоточной системы отопления с газовым нагревателем (вторым контуром котла) или электрическим решают с помощью установки бойлера послойного нагрева. Одного или нескольких на каждый кран. Он представляет собой теплоизолированную емкость, в которую подача горячей воды осуществляется сверху. С этого же уровня осуществляется и ее забор.
Такой бойлер дает возможность одномоментно получать много горячей воды стабильной температуры. С ним можно забрать и «чуть воды», а также обеспечить наименьший спуск холодной. В качестве такого промежуточного накопителя можно использовать и обычный нагревательный бойлер.
Ошибка – неправильное подключение бойлера ГВС
Одна из распространенных ошибок при создании системы горячего водоснабжения в доме, — подключение бойлера косвенного нагрева к второму контуру двухконтурного котла. Этот контур сам по себе предназначен для приготовления горячей воды, поэтому имеет ограничение максимальной температуры в +60 градусов, чтобы не происходило термических ожогов.
Сейчас наиболее комфортным и экономичным решением по созданию системы горячего водоснабжения является установка бойлера косвенного нагрева, там, где это возможно сделать. Остальные схемы ГВС можно считать вынужденными решениями, которые диктуются обстоятельствами, например, экономией при создании…
Горячее водоснабжение частного дома – важная инженерная система, обустройство которой всегда остается актуальным вопросом. Это необходимое условие для того, чтобы наполнить дом уютом и сделать его комфортным для проживания. Установка современных водонагревателей успешно решает проблемы горячего водоснабжения и отопления в частном доме, и для этого теперь необязательно иметь мощную электропроводку, газ или дымоход. Все, что вам нужно, – ознакомиться с принципами работы различных систем, подобрать подходящую схему, а монтаж, при желании, можно осуществить самостоятельно.
С чего начинается горячее водоснабжение частного дома
Прежде чем приступить к монтажу горячего водоснабжения частного дома, необходимо определиться с некоторыми параметрами этой системы.
Прежде всего, необходимо разобраться, какую именно сантехнику вы будете использовать, в каком количестве и где вы будете размещать оборудование. Как правило, это мойка, ванна, душевая кабина, умывальник, джакузи, биде и т. д.
После того как вы определились с тем, где вы разместите сантехнику, необходимо выделить место в частном доме для установки водонагревательного оборудования. Для этого необходимо учитывать технические возможности прибора. Специалисты рекомендуют размещать его на одинаковом расстоянии от потребителей горячего водоснабжения.
Затем уже подбирают трубы и всю сопутствующую фурнитуру. Как правило, для внутренней разводки подходят трубы, диаметр которых составляет 15 или 20 мм. Для этих целей используют оцинкованные или неоционкованные трубы, а также изделия из металлопластика, полиэтилена или полипропилена. Наибольшей популярностью пользуются полипропиленовые трубы. Вам потребуется определенное количество фитингов, муфт и иных элементов, которые необходимо приобрести в необходимом количестве в соответствии с планом разводки системы горячего водоснабжения частного дома.
На сегодняшний день существует большое количество компаний, которые оперативно помогут решить проблему с обеспечением горячего водоснабжения частного дома, а также предоставят оборудование, необходимое для очистки воды. Данные процедуры обязательны, поскольку в частных домах, как правило, источниками воды служат колодцы, артезианские скважины и т. д., и вода в них, как правило, имеет далекий от идеала состав. Поэтому такую воду нельзя использовать не только для приготовления пищи, но и в системах горячего водоснабжения. Это обусловлено тем, что в ней содержатся соли кальция, магния и иные элементы, за счет чего вода становится более жесткой.
Что следует учесть при организации горячего водоснабжения частного дома
Как правило, монтаж любого водонагревательного прибора в частном доме осуществляется профессионалом, поскольку для этого необходимо подготовить подходящую схему, получить разрешение, а также установить вентиляцию или дымоход, если возникнет такая необходимость.
Если использовать пластиковые трубы, процесс установки существенно упрощается благодаря их долговечности и прочности, к тому же данные изделия не требуют использования сварочного аппарата. Следует приобрести фитинги, силикон, паклю, запасные крепления для труб и батарей. Также необходим набор инструментов, состоящий из специального паяльника, ножниц, перфоратора, шуруповерта, уровня и молотка, нескольких разновидностей ключей, плоскогубцев, ножниц по металлу и т. д.
Подвесной котел следует располагать на расстоянии не менее 50 см от потолка. Для него и радиаторов используют надежные крепежные элементы. Когда вы будете обустраивать котельную, стены и пол рекомендуется облицевать с помощью огнеупорной плитки и не забыть обеспечить свободный доступ к водонагревателю для его периодического обслуживания.
Также необходимо установить дымоход и вентиляционную систему. Понадобится и циркуляционный насос, он достаточно компактен, способен обеспечить постоянный напор, в результате чего вода быстро нагревается.
Если вы работаете с пластиковыми трубами, вам понадобится помощник, поскольку соединение происходит мгновенно и необходимо избежать перекосов. Радиаторы устанавливают в самый последний момент.
Удостоверьтесь, что они находятся на одном уровне. Расстояние до пола должно составлять от 10 до 15 см, от стены – от 2 до 5 см. Установив запорную арматуру и термодатчики, вы сможете контролировать температуру воды и перекрывать ее в случае необходимости.
Если вы не обладаете необходимыми навыками монтажа, лучше обратиться к профессионалам. Важно выполнить правильные расчеты. Первое, что вам нужно будет сделать для правильного монтажа горячего водоснабжения частного дома своими руками – схему.
Горячее водоснабжение частного дома: схема с проточным водонагревателем
Проточный водонагреватель может быть представлен:
газовой колонкой горячего водоснабжения частного дома;
греющим контуром горячего водоснабжения частного дома от двухконтурного котла;
электрическим проточным подогревателем воды;
пластичным теплообменником, подключенным к контуру отопления.
Проточный водонагреватель в частном доме начинает греть воду с момента открытия крана с горячей водой.
Вся энергия, которая расходуется на нагрев воды, переходит от нагревателя к воде моментально. Чтобы получить воду необходимой температуры за короткий промежуток времени, конструкция проточного нагревателя предусматривает ограничение скорости потока воды. Температуру регулируют величиной струи горячей воды, вытекающей из-под крана.
Для достаточного снабжения горячей водой одного рожка в душе мощность проточного водонагревателя должна составлять как минимум 10 кВт. Для того чтобы заполнить ванну горячей водой в разумные сроки, потребуется мощность нагревателя более 18 кВт. Если в этот момент параллельно будет открыт кран с горячей водой на кухне, то для комфортного пользования горячей водой необходимо будет использовать нагреватель мощностью от 28 кВт.
Для того чтобы обеспечить горячее водоснабжение частного дома эконом-класса, необходим котел меньшей мощности. Таким образом, мощность двухконтурного котла выбирают исходя из потребностей в расходовании горячей воды.
Схема горячего водоснабжения с использованием проточного водонагревателя не в состоянии обеспечить экономное и комфортное использование горячей воды в частном доме по ряду причин:
Температура и напор воды в трубах определяется величиной расхода жидкости. В результате, когда вы открываете еще один кран резко меняется температура воды и напора в системе горячего водоснабжения. Следовательно, использовать воду в двух местах одновременно крайне неудобно.
При небольшом расходе горячей воды проточный водонагреватель вовсе не функционирует, а для того чтобы получить воду нужной температуры, приходится увеличивать расход воды.
Горячее водоснабжение обеспечивается с запозданием. При этом время ожидания зависит от длины трубы, проложенной от водонагревательного прибора до места разбора воды. Некоторое количество воды, когда вы только откроете кран, придется просто слить в канализацию. Это та вода, которую уже разогревали, но она успела остыть.
Довольно быстро накапливается накипь внутри камеры нагрева проточного водонагревательного устройства. Если состав воды отличается повышенной жесткостью, вам придется часто чистить устройство от накипи.
Таким образом, эксплуатация проточного водонагревателя в системе горячего водоснабжения частного дома провоцирует необоснованный рост потребления воды и объемов стоков канализации, увеличение расхода электроэнергии на нагрев воды, а также не позволяет комфортно использовать горячую воду в частном доме.
Вместе с тем, система горячего водоснабжения частного дома с использованием проточного водонагревателя является весьма популярной среди потребителей, поскольку отличается относительно низкой ценой и компактными габаритами прибора.
Данная система горячего водоснабжения в частном доме функционирует эффективнее в том случае, если отдельный проточный водонагреватель установить рядом с местом разбора жидкости.
В такой ситуации целесообразно поставить электрические проточные нагреватели воды. Тем не менее, данный способ будет достаточно энергозатратным (потребуется мощность до 30 кВт). Как правило, электросеть частного дома не рассчитана на подобные нагрузки, к тому же стоимость электроэнергии довольна высока.
Как выбрать проточный нагреватель для горячего водоснабжения частного дома
Основной параметр, на который ориентируются, выбирая проточный водонагреватель, – это показатель объема воды, который он в состоянии подогреть.
Для того чтобы комфортно использовать данный водонагревательный прибор в частном доме, следует придерживаться следующих показателей в точках забора:
из крана раковины – 4,2 литра в минуту (0,07 литров/секунду);
из крана ванны или душа – 9 литров в минуту (0,15 л/сек).
К примеру, один проточный водонагреватель снабжен тремя точками разбора, представленными мойкой на кухне, умывальником и ванной (душем). Если ваша цель – подобрать нагреватель для ванны, тогда вам понадобится прибор, способный выдавать как минимум 9 литров воды в минуту температурой +55 °С. Данный водонагреватель позволяет использовать горячую воду сразу из двух источников – мойки и умывальника.
Параллельно использовать горячую воду и в душе, и в умывальнике можно будет в том случае, если нагреватель будет производить как минимум 9 л/мин + 4,2 л/мин = 13,2 л/мин.
Компании-изготовители, как правило, в технических характеристиках прибора указывают максимальный показатель производительности с учетом подогрева воды на некоторую разность температур, dT, к примеру, +25 °C, +35 °C или +45 °C. Таким образом, если показатель температуры воды в водопроводе +10 °C, то температура воды из-под крана после нагревания достигнет +35 °C, +45 °C или +55 °C.
Следует учесть, что ряд продавцов могут указать уровень максимальной производительности прибора, но при этом не пишут, для какой разницы температур она предназначена. К примеру, вы можете приобрести газовую колонку, производительность которой составляет 10 литров в минуту и она будет нагреваться максимум до +35 °C. Использовать горячее водоснабжение частного дома с таким прибором может быть не так комфортно.
В этом случае в частном доме лучше использовать газовую колонку или двухконтурный котел, наибольший показатель производительности которых составит минимум 13,2 л/мин при dT равной +45 °C. Мощность газового прибора при этом составит примерно 32 кВт.
Когда вы будете выбирать прибор для горячего водоснабжения в частном доме, также следует обратить внимание на показатель минимальной производительности, при котором активируется нагрев.
Если скорость движения воды в трубе не достигнет данной величины, водонагреватель не начнет работать. Поэтому зачастую приходится расходовать гораздо большее количество воды, чем нужно. Целесообразно будет подобрать прибор с наименьшим показателем минимальной производительности, к примеру, не более 1,1 литров в минуту.
Максимальная мощность электрических проточных водонагревателей, часто используемых в частном доме, составляет от 5,5 до 6,5 кВт. При условии, что максимальная производительность прибора составляет от 3,1 до 3,7 литра/минуту, вода нагревается на dT равную +25 °C. Один прибор рассчитан на обслуживание одной точки разбора воды в частном доме, в качестве которой может выступать душ, умывальник или мойка.
Выгодно ли горячее водоснабжение частного дома с накопительным подогревателем (бойлером) и циркуляцией воды
Накопительный водонагреватель (иначе его называют бойлер) является довольно объемным теплоизолированным металлическим баком.
Как правило, нижняя часть бака водонагревательного прибора содержит два нагревательных элемента – это электрический теплообменник и трубчатый нагреватель, работающий от отопительного котла. Для того чтобы нагреть воду в баке, используется котел.
Такой нагреватель также носит название бойлера косвенного нагрева.
Горячая вода в бойлере косвенного нагрева расходуется из верхней части бака. При этом нижняя часть мгновенно наполняется холодной водой из водопровода, подогревается посредством теплообменника и поступает наверх.
В европейских странах все системы ГВС в современных частных домах обязательно оснащены таким элементом, как коллектор (солнечный нагреватель). Для того чтобы подключить солнечный коллектор к нижней части бойлера косвенного нагрева, следует установить дополнительный теплообменник.
Вода в бойлере разогревается за счет солнечного коллектора. В том случае, когда этого недостаточно, следует подключить котел или электронагреватель.
Как работает горячее водоснабжение частного дома с бойлером послойного нагрева
Сейчас большой популярностью пользуется система ГВС частного дома, оснащенная бойлером послойного прогрева. Вода в таком устройстве нагревается с помощью проточного бойлера двухконтурного котла. Такой нагреватель не оснащен теплообменником, за счет чего его стоимость значительно снижается.
Подогретая вода поступает из верхней части бака. Взамен в нижнюю часть тут же начинает поступать холодная водопроводная вода. С помощью насоса вода из бака проходит сквозь проточный нагреватель, затем поступает в верхнюю часть бака. Благодаря этому потребитель мгновенно получает горячую воду, при этом нет необходимости ждать, когда нагреется весь объем воды, как в том случае, если вы используете бойлер косвенного нагрева.
Благодаря тому что верхний слой воды прогревается достаточно быстро, вы можете установить в частном доме бойлер более компактных размеров и уменьшить мощность проточного водонагревателя.
Различают двухконтурные котлы, оснащенные встроенным нагревателем, либо выносным послойного нагрева. Таким образом, данное оборудование системы ГВС частного дома отличается меньшей стоимостью и компактными габаритами, в отличие от бойлеров косвенного нагрева.
Вода в устройстве нагревается заблаговременно, даже если вы ее не расходуете. Количества подогретой воды хватит на несколько часов расходования.
За счет данных свойств вода в баке разогревается в течение длительного времени, при этом тепловая энергия в горячей воде будет постоянно накапливаться. Поэтому такой нагреватель еще называется накопительным водонагревателем.
Благодаря большой продолжительности нагрева воды вы можете отдать предпочтение нагревателю относительно малой мощности.
Как выбрать накопительный газовый водонагреватель для горячего водоснабжения частного дома
Накопительный бойлер, вода в котором подогревается посредством газовой горелки, не так популярен среди систем ГВС частного дома. Использование двух газовых аппаратов – газового котла и газового бойлера одновременно обходится довольно дорого.
Газовые бойлеры удобны в использовании в квартирах с централизованным отоплением, также их часто используют в частных домах с твердотопливным котлом, где для подогрева воды используют системы горячего водоснабжения со сжиженным газом.
Газовые нагреватели оснащены открытыми и закрытыми камерами сгорания, с принудительным удалением дымового газа и с естественной тягой в дымоходе.
Рынок предлагает модели накопительных газовых бойлеров для частных домов, которые не нужно подключать к дымоходу. Такие аппараты отличаются небольшой мощностью газовых горелок.
Газовый бойлер, объем которого не превышает 100 л, крепится на стену, а нагреватели большего объема устанавливают на полу.
В водонагревателях используют различные способы зажигания газа – с этой целью используют дежурный фитиль, электронный на батарейках либо гидродинамический поджиг.
В приборе, оснащенным дежурным фитилем, горит небольшой огонек, который сначала зажигают вручную.
Электронный поджиг подключается к электрической сети или работает на батарейках или аккумуляторах.
Гидродинамический поджиг активизируется благодаря вращению турбинки, которая, в свою очередь, активируется посредством потока воды.
Комфорт от использования горячего водоснабжения в частном доме напрямую зависит от объема накопительного нагревателя. Но чем больше бойлер, тем выше его стоимость и дороже расходы на его содержание и ремонтные работы.
Как определить, какой размер бойлера для частного дома выбрать:
объем бойлера, который обеспечит минимальный комфорт, рассчитывают, исходя из расхода от 20 до 30 литров горячей воды на каждого человека;
больший комфорт сможет обеспечить прибор ГВС частного дома, объем которого составляет от 30 до 60 литров на одного пользователя;
для высокого уровня комфорта выбирают нагреватель, объем которого составляет от 60 до 100 литров на каждого человека, приживающего в частном доме;
для того чтобы заполнить ванну, вам потребуется около 100 литров горячей воды.
Когда вы будете выбирать бойлер, обратите особое внимание на то, насколько мощным нагревательным элементом он оснащен. К примеру, для нагревания ста литров воды до +55 °C в течение четверти часа бойлер должен быть оснащен нагревателем (газовой горелкой и т. д.), мощность которой составляет 20 кВт.
Какими преимуществами обладает горячее водоснабжение частного дома с циркуляцией воды в системе
За счет использования накопительного нагревателя воды в системе ГВС частного дома осуществляется циркуляция горячей воды в трубах. Каждая точка водоразбора при этом подключена к кольцевому трубопроводу, по которому осуществляется циркуляция горячей воды.
Участок трубы от каждой точки водоразбора до кольцевого трубопровода должен быть не длиннее двух метров.
Циркуляция воды в системе ГВС частного дома обеспечивается за счет работы циркуляционного насоса с небольшой мощностью (до нескольких десятков ватт).
В системах ГВС частного дома, оснащенных накопительным подогревателем, режим подачи теплой воды отличается следующими характеристиками:
в точках водоразбора горячая вода всегда в наличии;
можно включить воду сразу в нескольких точках, при этом температурный режим и уровень напора воды существенно не меняются;
возможность набрать любое количество подогретой воды, даже самое малое.
В системе ГВС частного дома с циркуляцией воды регулярно потребляется энергия для обеспечения работы насоса и компенсации тепловых потерь в бойлере и трубах. Для того чтобы снизить уровень расхода энергии, используют автоматическую программу, отключающую циркуляцию воды в тот период времени, когда она не востребована. Также снижению энергозатрат будет способствовать утепление бойлера и водопровода.
Как организовать горячее водоснабжение частного дома через теплообменник
В странах Западной Европы, как и во всем мире, большой популярностью пользуются разнообразные методы экономии энергии.
Использованная горячая вода отходит в канализационный сток, унося с собой большую долю энергии, затраченной на ее подогрев.
Для того чтобы сократить потери энергии в частном доме, следует использовать схему возврата энергии из канализационных стоков.
Холодная вода, перед тем как оказаться в нагревателе, протекает сквозь теплообменник, в который, в свою очередь, отходят в стоки от сантехнического оборудования.
В теплообменнике различаются два потока – холодная водопроводная вода и сточная горячая вода, которые сталкиваются, но при этом не перемешиваются. Определенное количество тепла от горячей воды передается холодной, и в нагреватель поступает уже теплая вода.
Схема, изображенная выше, показывает, что к теплообменнику направлены стоки только того сантехнического оборудования, которое работает на горячей воде. Данная схема весьма выгодна при всех методах нагрева воды в частном доме.
Как сделать горячее водоснабжение частного дома своими руками
Для обеспечения ГВС в частном доме необходимо установить систему горячего водоснабжения, оснащенную бойлером косвенного или послойного нагрева объемом не менее ста литров. Данная система обеспечивает комфорт использования подогретой воды, экономный расход жидкости и меньший объем канализационных стоков. Единственным недостатком подобной системы является высокая цена устройства.
Если бюджет ограничен либо вы проживаете на даче только один сезон, оптимальным вариантом является система ГВС частного дома с проточным бойлером.
Данная система подходит для использования в частных домах, где источник нагрева и точки водоразбора не слишком отдалены друг от друга. К одному проточному водонагревателю можно подсоединить максимум три крана для разбора воды.
Стоит такая система относительно недорого, при этом минусы ее использования не особо выражены.
Двухконтурный газовый котел или газовая колонка не займут много места. Все оборудование, необходимое для функционирования системы, содержится в корпусе прибора. Обустройство системы ГВС частного дома от котла, мощность которого составляет не более 30 кВт, не требует отдельного помещения.
Система горячего водоснабжения частного дома с газовой колонкой или двухконтурным котлом отличается стабильным режимом подачи воды в том случае, если в схему между нагревателем и местами водоразбора установлена буферная емкость в виде обычного накопительного электроводонагревателя. Данный прибор рекомендуется устанавливать недалеко от точек разбора, удаленных от газового аппарата.
В схеме с буферным баком горячая вода сначала попадает в бак электрического нагревателя. За счет этого бак всегда наполнен горячей водой. Электронагреватель в баке способен компенсировать тепловые потери и поддержать необходимую температуру горячей воды в тот период времени, когда воду не используют. Таким образом, вам вполне хватит электрического водонагревателя небольшого объема (литров 30) для комфортного использования системы ГВС частного дома.
Система ГВС частного дома с проточным нагревателем воды, оснащенная встроенным в котел или выносным бойлером послойного нагрева, обойдется потребителям на порядок дороже. Но данное оборудование обладает несомненными достоинствами, в частности, не требует расхода энергии для поддержания тепла, к тому же использовать данный прибор так же комфортно, как и бойлер косвенного нагрева.
В частном доме с разветвленной сетью горячего водоснабжения целесообразно использовать схему с накопительным бойлером и циркуляцией воды. Только данная схема способна обеспечить максимальный комфорт и экономное использование горячей воды. Однако, следует учесть, что такой вариант требует больших затрат на ее установку.
Специалисты рекомендуют приобретать котлы, в комплекте с которыми идет бойлер. Только в этом случае параметры котла и бойлера будут в точности соответствовать друг другу, при этом основная часть дополнительного оборудования находится в корпусе котла.
Если отопление в частном доме обеспечивается посредством твердотопливного котла, в этом случае целесообразна установка буферного бака – аккумулятора тепла, к которому подсоединяют систему горячего водоснабжения с циркуляцией воды.
В некоторых случаях для обеспечения горячего водоснабжения частного дома от твердотопливного котла присоединяется бойлер косвенного нагрева, который дополнительно оснащен электрическим нагревателем.
Зачастую для подогрева воды в частном доме, где установлен твердотопливный котел, используют только электроэнергию. Для обеспечения ГВС в частном доме рядом с точками водоразбора устанавливается накопительный электрический нагреватель воды. Система циркуляции горячей воды в данном случае не предусмотрена. Рядом с удаленными точками водоразбора лучше всего разместить отдельный накопительный бойлер. И тогда электроэнергия для подогрева воды будет расходоваться экономнее.
Когда воду нагревают до температуры, превышающей +54 °С, вода начинает выделять соли жесткости. Чтобы избежать образования накипи, рекомендуется нагревать воду до температуры ниже указанной.
В особенности подвержены образованию накипи проточные нагреватели воды. Если вода отличается повышенным содержанием соли (более 140 мг CaCO3 в 1 л), тогда проточные водонагреватели использовать не следует. Даже незначительные отложения накипи способны забить каналы в проточном нагревателе, в результате чего может прекратиться проток воды.
Подача воды в проточном водонагревателе осуществляется посредством антинакипного фильтра, снижающего уровень жесткости воды. Фильтр оснащен сменным картриджем, который подлежит периодической замене.
Для нагрева воды с повышенным уровнем жесткости в частном доме лучше всего выбрать накопительную систему горячего водоснабжения с накопителем косвенного нагрева. Отложения накипи на нагревательном элементе бойлера не будут препятствовать протоку воды, но сократят производительность бойлера.
Не забывайте о том, что продолжительный нагрев воды до температуры менее +60 °С способен спровоцировать появление в накопительном баке опасных для человека бактерий Legionella. Следует регулярно осуществлять термическую дезинфекцию системы горячего водоснабжения частного дома и повышать на определенное время температурный режим нагрева воды до +70 °С.
Создание любой инженерной системы, будь то горячее водоснабжение частного дома или отопительная система, не может обойтись без труб, фитингов и прочих расходных материалов. Немаловажным аспектом при выборе данных сантехнических изделий, является их качество. Только проверенный поставщик с отменной репутацией сможет обеспечить вас материалами высокого качества, необходимыми для долговечной и беспроблемной работы любой инженерной системы.
Итак, сотрудничая с «СантехСтандарт», вы приобретаете следующие преимущества:
качественную продукцию по разумным ценам;
постоянное наличие продукции на складе в любых количествах;
удобно расположенные складские комплексы в Санкт-Петербурге, Москве, Новосибирске и Самаре;
бесплатную доставку по Санкт-Петербургу, Москве, Новосибирску, Самаре, в том числе до транспортных компаний;
доставку товара в регионы через любые транспортные компании;
индивидуальный подход и гибкую работу с каждым клиентом;
скидки и различные акции для постоянных клиентов;
сертифицированную и застрахованную продукцию;
зарегистрированные в России торговые марки, что является дополнительной защитой от некачественных подделок.
Специалисты нашей компании «СантехСтандарт» готовы помочь выбрать сантехническое оборудование как частным лицам, так и компаниям. Вам нужно всего лишь обратиться по телефонам:
Кран с горячей водой становится обычным явлением для частного сектора. Благодаря широкому выбору водонагревателей, заветную мечту о горячем душе можно осуществить абсолютно в любом доме. Различные механизмы получения тепла и особенности конструкции таких устройств позволяют найти решение даже при отсутствии газа, дымохода и мощной электропроводки — надо лишь выбрать наиболее подходящий вариант.
Знакомьтесь: проточные и накопительные водонагреватели
Бытовые водонагреватели бывают накопительными и проточными. Отличительная черта всех аппаратов первого типа — крупные габариты, поскольку данный способ работы подразумевает наличие довольно большого бака. По сути, это обычный бойлер, постоянно поддерживающий заданную температуру воду.
К недостаткам подобных устройств, помимо большого веса и размеров, можно отнести их низкую экономичность: накопительный нагреватель работает даже тогда, когда особой необходимости в этом нет, например, ночью. Периодически отключать прибор — не очень удобно, поскольку на новый нагрев потребуется 1,5-2 часа. Кроме того, в самый неподходящий момент горячая вода может просто закончиться. Однако есть у таких аппаратов одно неоспоримое преимущество — это солидный резерв горячей воды.
В проточных нагревателях вместо бака — радиатор, который отдаёт тепло проходящему через него потоку воды. Происходит это весьма эффективно: мощные аппараты способны менее чем за минуту нагреть почти до кипения даже самую холодную воду. Разумеется, ни о каком запасе речи быть не может, вследствие небольшого объёма радиатора и отсутствия теплоизоляции.
Проточные нагреватели компактны, относительно мало весят, что существенно облегчает их транспортировку и монтаж. Основные достоинства подобных устройств — малое время ожидания горячей воды и её неограниченное количество: открыв кран, уже через 20-30 секунд можно вставать под душ и наслаждаться им сколь угодно долго. Кроме того, проточные нагреватели запускаются автоматически, стоит лишь пустить воду. Это позволяет подключить к ним несколько точек на разных этажах, например, кран на первом и душ на втором. Газовые проточные водонагреватели (колонки) имеют модулированную горелку, высота пламени которой изменяется в зависимости от скорости потока. Таким образом, температура воды остаётся стабильной, независимо от положения вентиля на смесителе.
Увы, всем творениям человека свойственны недостатки. Температура воды на выходе из проточного нагревателя зависит от мощности прибора, интенсивности потока и температуры поступающей воды. Это осложняет настройку и требует периодической регулировки. В холодное время года маломощные устройства могут просто не справиться с задачей. Увеличить температуру позволяет уменьшение потока, но лишь до определённого предела: как только скорость течения воды станет ниже минимального значения для конкретной модели, проточный нагреватель отключится. Отдавая предпочтение аппаратам такого типа, следует уделить особое внимание их мощности и производительности. Для относительно комфортного мытья в любое время года, эти показатели должны быть не менее 15 кВт и 8 л/мин. (при t=40 °C). Данные значения применимы как к электрическим проточным нагревателям, так и к газовым колонкам.
Газ, электричество или что-то ещё
Перейдём к самому важному: механизму получения тепла. Чаще всего в современных водонагревателях для этой цели используется газ и электричество. Если по каким-то причинам данные варианты не подходят, можно установить аппарат косвенного нагрева или обычный титан. Рассмотрим теперь все устройства более подробно.
Самое простое и быстрое решение вопроса горячей воды в частном доме — установка электрического водонагревателя накопительного типа. Для этого не понадобится заказывать дорогостоящий проект и прибегать к услугам сварщиков. При наличии соответствующих навыков монтаж и подключение можно провести своими силами. Нагреватель относится к мощным электроприборам, поэтому понадобится провести отдельную линию проводки от щитка.
Второй по простоте вариант — проточный электрический водонагреватель. Такие аппараты гораздо мощнее накопительных, так что прокладкой отдельной линии питания дело не ограничится: скорее всего, придётся заменить вводные автоматы на более мощные, а ещё лучше — на УЗО.
Выбирая модель, следует ориентироваться на показатели, приведённые выше. Зимой, когда морозы достигают -20°, температура водопроводной воды опускается до 5-10°. Что бы ни говорили продавцы магазинов, в таких условиях 5 кВт будет достаточно лишь для мытья посуды. Если ваш дом находится не в солнечной Калифорнии, то принять в зимнее время тёплый душ удастся только при мощности проточного нагревателя не менее 15 кВт. А чтобы круглый год пользоваться действительно горячей водой, да ещё с нескольких точек, потребуется уже от 19 до 24 кВт. Естественно, расход энергии при этом — колоссальный.
Недостатки электрических водонагревателей очевидны: помимо большой нагрузки на сеть, их эксплуатация ощутимо ударит по семейному бюджету. Куда дешевле обходится использование аппаратов, работающих на газе. Если приобретение сжиженного газа не проблема, или имеется подключение к магистрали, такой вариант будет предпочтительней. Правда, осуществить его дороже, чем установить электронагреватель: придётся заказывать проект, оплачивать работы по подключению к газовой трубе, а также проверку дымоходов и вентиляции (без акта пожарной инспекции горгаз к работе не приступит). Возможно, потребуется установка дополнительных вентиляционных и дымовых труб либо замена уже имеющихся, если их диаметр не будет соответствовать нормам. Вся затея может обойтись в несколько десятков тысяч рублей и затянуться на месяцы. Однако солидные расходы быстро окупятся: эксплуатация газовых водонагревателей во много раз дешевле электрических, так что потратиться на это, безусловно, стоит.
Выбор между газовой колонкой и устройством накопительного типа зависит от личных предпочтений: учитывая низкую стоимость теплоносителя в данном случае, даже круглосуточно работающий бойлер до банкротства не доведёт. Главное, на что следует обратить внимание, покупая газовый водонагреватель — диаметр дымового отверстия. Если он окажется больше диаметра дымохода, то, как уже говорилось выше, придётся менять трубу. Лучше выбрать подходящий по этому параметру аппарат, во избежание лишних расходов.
А как же быть, если вообще нет свободной трубы? Можно обойтись без традиционного дымохода: для этого и существуют газовые колонки с закрытой камерой сгорания. Нагнетание воздуха и удаление продуктов сгорания в этих аппаратах происходит принудительно, что делает конструкцию более дорогой, по сравнению с обычными моделями. Такие колонки работают с коаксиальным дымоходом, который выводится наружу через небольшое отверстие в стене.
Кроме устройств, работающих непосредственно от энергоносителя, существуют аппараты косвенного нагрева, которые встраиваются в систему отопления и используют её тепло. Для этого в баке нагревателя имеется змеевик, по которому циркулирует теплоноситель. Большим недостатком этого варианта является тот факт, что температура производимой горячей воды будет по определению меньше, чем температура теплоносителя.
Твердотопливные водонагреватели, они же титаны, известны с советских времён. С тех пор их конструкция не претерпела серьёзных изменений, но КПД стал повыше. Уровень комфорта при использовании подобных агрегатов крайне низок, поэтому такое решение вопроса ГВС лучше оставить на крайний случай.
Два в одном
Популярной альтернативой водонагревателям становятся двухконтурные котлы. Они выпускаются в напольном и настенном исполнении под различные виды топлива. Такой котёл обслуживает сразу две системы: отопительную и ГВС. Как и в газовой колонке, горелка контура горячей воды модулируется потоком и воспламеняется автоматически, но при таком варианте не нужен дополнительный дымоход.
Однако и здесь без ложки дёгтя не обошлось: одновременная работа двух горелок невозможна. Как только открывается кран горячей воды, весь ресурс аппарата расходуется только на контур ГВС, а нагрев отопительной системы прекращается до тех пор, пока кран не будет закрыт. Ещё один недостаток характерен для всех устройств типа «два в одном»: в случае неисправности, велика вероятность остаться сразу без обоих благ цивилизации.
Александр Биржин, рмнт.ру
В доме всегда должно быть уютно, и одним из факторов, обеспечивающих комфорт, является горячее водоснабжение.
ГВС – системы горячего водоснабжения, предназначены для подогрева холодной воды, поступающей из труб холодного водоснабжения (ХВС). На сегодняшний день, в зависимости от того, каким способом происходит нагрев, различают две системы горячего водоснабжения:
- система с проточным нагревателем;
- система с накопителем.
В этом случае устанавливается проточный водонагреватель ГВС, который обеспечивает горячее водоснабжение дома. Такие водонагреватели могут быть нескольких типов:
- газовая колонка;
- электрическая колонка;
- контур двухконтурного котла;
- пластинчатый теплообменник, который подключают к отопительному контуру.
Схема их работы заключается в том, что сразу после подачи воды начинается ее нагрев, это происходит очень быстро. Чтобы за небольшое время получить воду высокой температуры, необходимо ограничивать поток в системе водоснабжения. Температура на выходе будет напрямую зависеть от напора водопровода.
Чтобы можно было качественно обеспечивать одну точку забора нагретой водой, мощность такого оборудования должна быть достаточно высокой. Например, для принятия душа хватит 10 кВт, а чтобы наполнить ванну, необходимо не меньше 18 кВт. Если же вы планируете, что система горячего водоснабжения одновременно будет обеспечивать несколько точек, то следует брать прибор, мощность которого от 28 кВт.
Для обеспечения небольшого дома, когда теплую воду для ГВС берут из двухконтурного котла, его мощность можно брать и меньше. Здесь все зависит от того, какое количество воды вам требуется, и, зная эту величину, вы сможете правильно рассчитать мощность оборудования.
Недостатки схемы горячего водоснабжения с поточным водонагревателем:
- Температура зависит от количества расходуемой воды, чем ее больше, тем меньше температура. Пользоваться сразу в двух точках горячей водой будет неудобно, так как происходит скачок температуры.
- Если напор в системе водоснабжения слабый, то такой тип водонагревателя вообще не будет работать.
- После включения крана, теплая вода будет поступать не сразу, а с небольшой задержкой. Чем дальше точка забора от нагревателя, тем дольше придется ждать.
- В камере нагрева откладывается накипь, что ухудшает качество работы нагревателя, поэтому его необходимо часто чистить.
Все это увеличивает расход потребления воды, электроэнергии и нагрузку на канализацию.
Несмотря на наличие недостатков, такая схема горячего водоснабжения является достаточно популярной в связи с небольшой стоимостью оборудования. К тому же, оно имеет небольшие размеры, что упрощает его монтаж. Чтобы было комфортно использовать данную схему нагрева воды, можно сделать следующее: поставить нагреватели возле каждой точки забора. Однако если вы их включите все одновременно, то нагрузка на электрическую сеть коттеджа будет очень высокой, порядка 30-35 кВт, что может вывести ее из строя. Поэтому целесообразно рассмотреть и другие виды систем ГВС.
Системы накопительного типа
- Бойлер и циркуляция системе водоснабжения . Бойлер – это бак, который имеет хорошую теплоизоляцию и большие размеры. Обычно в бак встроены электрический нагреватель и трубчатый теплообменник, который подключен к котлу. Практически постоянно вода нагревается за счет котла. ТЭН включается, когда котел отключен или когда требуется большое количество горячей воды. Такая схема работы ГВС называется бойлером косвенного нагрева, это закрытая система. При необходимости горячая вода уходит из верхней части бойлера, после этого снизу поступает холодная, которая снова нагревается. Современные бойлеры оснащают еще и солнечным нагревателем, для этого в нижнюю их часть вставляют дополнительный теплообменник. Вода нагревается при помощи солнечной энергии, а если ее недостаточно, то для дополнительного нагрева используется котел или ТЭН.
- Бойлер послойного нагрева . Данный тип построения системы горячего водоснабжения становится очень популярным. В этой схеме нет теплообменника, а вода нагревается, проходя через проточный нагреватель. Принцип работы следующий: сначала тратится горячая вода сверху, на ее место снизу поступает холодная вода, насос прогоняет воду через нагреватель проточного типа. Потребитель практически сразу получает горячую воду и не надо ждать, пока нагреется вода во всем бойлере, как в предыдущем типе водонагревателя. Такое решение позволяет приобретать бойлер для ГВС меньшего размера и брать нагреватель меньшей мощности, при этом комфорт пользователя не уменьшается.
- Система с циркуляцией воды . Использование бойлера позволяет сделать так, чтобы горячая вода в водопроводе циркулировала. Места, где отбирают воду из ХВС, подключают к кольцевому трубопроводу, при этом длина каждого участка не должна превышать 2 метра. В этой системе водоснабжения используется маломощный насос с небольшими габаритами. Если сделать уклоны, то вода может циркулировать и без помощи насоса. Такое решение позволяет подавать воду к точкам забора постоянно, и ее можно брать из нескольких мест одновременно, это открытая система ГВС .
- Рекуперация тепла от стоков канализации . Чтобы экономить расходуемую энергию, которая тратится на горячее водоснабжение в частном доме, существуют различные способы. После использования теплая вода часто просто стекает в канализацию. Чтобы этого не происходило, используют систему рекуперации, то есть возврата части энергии из канализационных стоков снова в систему ГВС. Перед тем как попасть в бойлер, вода идет в теплообменник, в который также направляются стоки из канализации. Они начинают взаимодействовать, но между собой не смешиваются. Это позволяет обеспечить поступление в бойлер уже теплой воды, поэтому на ее нагрев тратится меньше энергии. Хотя это и более сложная система, но она позволяет экономить энергию, что является весьма актуальным вопросом.
Особенностью процесса рекуперации является то, что его можно использовать как с проточным, так и с накопительным нагревателем.
Если вы организуете горячее водоснабжение в частном доме, то лучше всего остановить выбор на системе с бойлером, емкость которого составляет 100 литров и более.
Если вы проживаете в загородном доме периодически или у вас недостаточно средств, можно организовать водоснабжение через проточный водонагреватель ГВС. Это удобно, когда источников забора воды мало и они расположены рядом.
Можно использовать двухконтурный газовый котел, так как все оборудование в нем уже вмонтировано. Если мощность котла до 30 кВт, то для его установки не нужно выделять отдельное помещение.
При использовании газовой колонки или газового котла, между ними и местом забора воды желательно поставить накопительный электронагреватель. Это позволит стабилизировать процесс подачи нагретой воды. Будет достаточно емкости бака до 30 литров, в нем постоянно будет запас горячей воды.
Если вода нагревается до температуры 54 градуса, в оборудовании начинают образовываться соли. Чтобы остановить этот процесс, надо стараться нагревать ее до меньшей температуры.
Если жесткость воды большая, то использовать для водоснабжения нагреватели проточного типа не рекомендуется, так как трубопроводы будут быстро забиваться. В таком случае лучше установить водонагреватель накопительного типа косвенного нагрева.
Если постоянно нагревать бойлер до температуры меньше 60 градусов, то в нем могут развиваться вредные бактерии, поэтому периодически необходимо выполнять нагрев до 70 и более градусов.
Мы привыкли каждый день пользоваться горячей водой и с трудом можем себе представить комфортную жизнь, если нельзя принять теплую ванну или приходится мыть посуду под краном, из которого льется холодная струйка. Вода желаемой температуры и в нужном количестве - вот о чем мечтает владелец каждого частного дома.
Существуют разные варианты организации горячего водоснабжения (ГВС) в частном доме. Например, установка специального двухконтурного котла, в котором один теплообменный узел обеспечивает работу отопительной сети, а второй "занят" приготовлением горячей воды. Очень популярна схема ГВС с одноконтурным котлом, функционирующим в паре с накопительным водо-водяным теплообменником, или бойлером. Другой вариант ГВС основан на использовании электрического накопительного водонагревателя. Четвертая схема состоит из множества проточных нагревателей для каждой точки водоразбора (чаще применяются в квартирах). И наконец, дом можно снабжать горячей водой с помощью отдельного комбинированного нагревателя, имеющего основной (за счет теплоносителя системы отопления) и дополнительный нагрев (за счет электроэнергии). Независимо от того, какая схема горячего водоснабжения будет устроена у вас, ясно одно: без надежного водонагревательного прибора не обойтись.
Набор котельного оборудования для отопления двух контуров и приготовления горячей воды с пультом управления. Наиболее распространенная комбинация: газовый котел в паре с водо-водяным бойлером.Мы поведем сегодня речь о водонагревателях, выполненных как самостоятельное изделие, а не встроенных в котел, и позволяющих обеспечить горячей водой трех и более человек, проживающих в загородном доме. По источнику используемой энергии эти устройства можно разделить на электрические, газовые и косвенного нагрева (водо-водяные). Одни снабжаются емкостью для нагрева и хранения воды и относятся к накопительному типу водонагревателей, другие нагревают поток воды и относятся к проточному типу.
Проточный электроводо-нагреватель VED E exclusiv от VAILLANT.
Накопительные (емкостные) электронагреватели
Сегодня на российском рынке их великое множество. Предлагаются модели объемом от 150 до 1000 л. Можно встретить накопители от фирм GORENJE (Словения), TATRAMAT (Словакия), GENERAL, ARISTON, BAXI, HEIZER, ISEA, LORENZI VASCO (Италия), VAILLANT, STIEBEL ELTRON, DIMPLEX, SIEMENS (Германия), WESTER (Великобритания), AUSTRIA EMAIL (Австрия) и др.
Накопительный водонагреватель работает по принципу термоса с подогревом и представляет собой теплоизолированную емкость (колбу) с нагревательным элементом (ТЭНом) внутри и облицовкой снаружи. Прибор снабжен элементами управления температурой нагрева и мощностью. Хорошая теплоизоляция колбы очень важна: чем она толще, тем меньше энергозатраты на поддержание температуры воды.
Фланец с ТЭНами для горизонтальной установки в накопительные водонагреватели.
Температуру можно регулировать в диапазоне от 7 до 85°. Вода нагревается до заданного уровня, который далее поддерживается автоматически, с помощью термостата, по мере необходимости включающего и выключающего ТЭНы. Водонагреватели, как правило, имеют защиту от замерзания, которая не допускает падения температуры воды ниже 5-7°С.
Накопительные водонагреватели делятся на открытые и закрытые (или безнапорные и напорные). Открытые-безнапорные могут использоваться только вместе со специальным смесителем, перекрывающим воду на входе в водонагреватель при прекращении водоразбора, и работать, соответственно, только на одну водоразборную точку. Поэтому объем их баков, как правило, невелик (5-10 л). Такие устройства целесообразно устанавливать на даче, в гараже или мастерской, где горячая вода используется в рукомойнике или кухонной мойке, но для коттеджа не подходят.
Накопительный электро-нагреватель хорош для дачи, но в коттедже его установка имеет смысл, только если вдруг возникли перебои с подачей воды.
Для эксплуатации в загородных домах, где проживают семьи из 3-5 человек, больше подходят накопительные приборы закрытого типа емкостью 50-200 л. Теплая вода вытекает из прибора автоматически при открывании крана на одной из точек водоразбора, а взамен поступает порция холодной воды. Для того чтобы уже нагретая вода не замещалась холодной, предусматривается система равномерного подмешивания воды.
Электрические накопительные водонагреватели горизонтального исполнения успешно размещают в труднодоступных уголках помещений.
Все емкостные электронагреватели снабжаются стальной колбой с особым антикоррозийным внутренним покрытием. У каждой фирмы свои секреты его изготовления. Компания ELECTROLUX, к примеру, покрывает внутреннюю поверхность накопительных резервуаров серии EWH мелкодисперсионной эмалью с алюминиевыми добавками. Затем эмаль закаляется при высокой температуре и становится гладкой, как стекло, и в то же время достаточно пластичной. Это покрытие обеспечивает длительную эксплуатацию и хорошую защиту от коррозии. Специальная эмаль используется и в накопителях средней емкости (50-200 л) серии Super Glass от ARISTON. Одной из последних разработок фирмы, реализованных в моделях серии TI TECH Elite, стало внутреннее покрытие титановой эмалью. STIEBEL ELTRON предварительно обрабатывает сталь для накопителей пневмоабразивным способом (без химического травления), а затем наносит специальное покрытие anticor, способное выдерживать воздействие воды и пара дольше, чем двухслойная эмаль.
Для дополнительной защиты от коррозии в накопителях со стальными баками применяют магниевые антикоррозийные аноды, которые, постепенно разрушаясь, заполняют микротрещины в эмали (результат воздействия горячей воды и пара). Как работает анод? От него, в соответствии с электрохимическим рядом напряжений, к местам возможных дефектов в эмалевом покрытии устремляется поток электронов. Он-то и препятствует коррозии в месте повреждения эмали. Срок службы магниевого анода зависит от его качества и размера и у дешевых водонагревателей составляет не более 1 года, а у более качественных - от 2 до 3 лет. Чем длиннее анод, тем дольше срок его службы (в некоторых моделях - около 7 лет). Если помнить о своевременной замене этого элемента, водонагреватель вполне способен прослужить лет 10, не создавая своему владельцу особых проблем.
Однако замена магниевого анода и контроль его состояния - довольно трудоемкая и дорогостоящая работа. Необходимо слить воду, демонтировать электрический ТЭН и выкрутить анод из его фланца. Если анод имеет небольшие размеры, эту процедуру надо проводить дважды в год. Самостоятельно сделать это практически невозможно, поскольку демонтаж ТЭНа влечет за собой повреждение прокладки. Придется вызывать представителя сервисной службы производителя прибора, что потребует дополнительных затрат на выезд специалиста, замену прокладки и, если необходимо, магниевого анода. Фирма STIEBEL ELTRON решает проблему путем установки индикатора состояния магниевого анода, а также использует анод специальной конструкции - он выкручивается из бака, не деформируя ТЭН и прокладки.
Накопительные водонагреватели закрытого типа требуют обязательного применения так называемой группы безопасности - арматуры, которая устанавливается на магистраль холодной воды и включает в себя предохранительный клапан, обратный клапан и редуктор (при давлении в водопроводной системе более 6 бар). Редукционный клапан понижает давление до нормального (3-4 бара), если в водопроводной сети оно превышено. Обратный клапан защищает прибор от слива воды, если неожиданно прекращается ее подача. Тем самым ТЭНы предохраняются от сгорания в случае аварийной ситуации. Поскольку при нагреве вода расширяется и давление внутри колбы растет, что может привести к выходу прибора из строя, предохранительный клапан по необходимости открывается и стравливает воду в канализацию. Группа безопасности, как правило, не входит в стандартный комплект, ее нужно приобретать дополнительно. Сейчас многие производители (к примеру, SIEMENS, STIEBEL ELTRON, VAILLANT, DIMPLEX) выпускают группы безопасности, собранные в единое устройство, которое легко монтируется при установке самого нагревателя. Баки водонагревателей сделаны с запасом и выдерживают давление до 10 бар. Большинство нагревателей средней емкости (до 150 л) можно крепить на стену с помощью специальных кронштейнов.
Группа безопасности для накопительных электронагревателей:
1. Воронка с сифоном для слива.
2. Предохранительный клапан.
3. Обратный клапан.
4. Редуктор давления.
Водонагреватель среднего объема (100 л) можно успешно разместить даже в канализационной шахте.
Важную роль при выборе нагревателя играет мощность, от которой зависит скорость нагрева воды. Накопительные приборы небольших объемов (до 50 л) обычно имеют мощность 2 кВт и питаются от сети 220 В (обязательно с заземлением, которое необходимо как для безопасности, так и для правильного функционирования антикоррозийного анода). Некоторые модели баков объемом 5-30 л от STIEBEL ELTRON и VAILLANT снабжены сетевым штекером и могут включаться в "евророзетку". У компании STIEBEL ELTRON есть довольно мощные приборы (1-4 кВт), рассчитанные на подключение в сеть 220 B (а также 3-6 кВт для сети 380 В). Для нагревателей больших объемов использование такой маленькой мощности нецелесообразно, поскольку вода будет нагреваться слишком долго.
Приблизительно время нагрева можно рассчитать по упрощенной формуле: при мощности 1 кВт 860 л воды нагревается на 1°С за 1 мин. Как правило, накопители стандартной мощности (2 кВт) нагревают воду объемом 100 л до 65°С приблизительно за 3 ч. Ускорить процесс можно, на время увеличив мощность прибора. Так, фирма VAILLANT предлагает навесные (серия VEH exclusiv, объем от 50 до 150 л) и напольные 200-400-литровые нагреватели, имеющие, кроме обычного режима, функцию ускоренного нагрева на удвоенной мощности. Это позволяет за короткое время восстановить запас израсходованной горячей воды. А наличие режима нагрева воды в ночное время (по более низкому тарифу) дает возможность снизить затраты на электроэнергию. Аналогичными режимами работы обладают также нагреватели от DIMPLEX, SIEMENS и STIEBEL ELTRON. Недостаток приборов средней емкости (до 200 л) в том, что после принятия душа запаса горячей воды в баке не останется и нагрева следующей порции придется ждать довольно долго. В результате из желающих принять ванну может выстроиться целая очередь, что не слишком комфортно. Так что лучше сразу подумать об установке нагревателя большей емкости (200-600 л).
Во многих современных емкостных электронагревателях предусмотрен ночной (во время действия льготного тарифа) нагрев воды. Некоторые приборы, например от SIEMENS и ELECTROLUX, можно переключить на экономичный нагрев, и в течение всего дня температура воды будет поддерживаться на уровне 55°С (при таком режиме практически не образуется накипь и вдобавок экономится время при последующем нагревании воды).
Для всех мощных приборов (от 2 до 4 кВт/220 В и 6 кВт/380 В) необходима собственная выделенная электропроводка, подключаемая на свой автомат. Разумнее провести отдельный кабель с заземлением и для малых нагревателей. Это касается всех приборов мощностью более 2 кВт. К обычной двухпроводной розетке их подключать нельзя.
При большом расходе горячей воды (до 1м 3 /ч) разумнее всего использовать комбинированные электрические водонагреватели увеличенной емкости в напольном исполнении. Такие модели выпускают фирмы OSO (Норвегия), AUSTRIA EMAIL (Австрия), ARISTON, SIEMENS, UNITHERM, STIEBEL ELTRON, TATRAMAT, VAILLANT, DIMPLEX и др. Очень популярны водонагреватели с объемом бака от 200-600 л (мощность 2-4 Вт/220 В или 6 кВт/380 В) до 1000 л.
Накопительный нагреватель напольного типа SHW-200S от STIEBEL ELTRON.
Конструкция таких приборов позволяет установить в (емкости водонагревателя) либо ТЭН, либо теплообменник, благодаря которому в отопительный сезон появится возможность использовать для нагрева санитарной воды тепловую энергию котла, экономя электроэнергию. В летний период, когда котел отключен, бойлер снабжается ТЭНом, а ГВС обеспечивается за счет электрического нагрева. В гамме комбинированных приборов от AUSTRIA EMAIL, STIEBEL ELTRON, VAILLANT, REFLEX есть модели с двумя отверстиями - под ТЭНовый фланец и фланец с теплообменником. Одновременная работа двух нагревательных элементов позволяет сократить время подготовки воды. Но фланцевые соединения, как правило, не входят в стандартную комплектацию - вам придется покупать их отдельно.
Встраиваемый теплообменник для установки на фланец водо-водяного нагревателя подключается к котлу.
Емкостный водонагреватель ЕКН-100 от AUSTRIA EMAIL.
Как же определить, сколько горячей санитарной воды нужно для вашего дома? Сначала посчитайте количество водоразборных точек. При этом надо иметь в виду, что каждая из них потребляет свое определенное количество воды (с температурой на входе в систему ГВС порядка 60-65°С). Например, раковина в ванной расходует в среднем 3-4 л/мин, душевая - 6-7 л/мин, кран на кухне - от 2 до 5 л/мин. Санузлов, кстати, может быть несколько, например основной и гостевой. Если в гостевом есть и раковина, и душ, потребление воды составит около 8 л/мин.
Конечно, речь идет о воде, поступающей через смеситель, ведь открывается и холодный кран. Предположим, вы хотите принять ванну. Средняя ванна имеет объем 150 л. Если ваш бойлер настроен на нагрев до 65°С, вода будет разбавляться примерно вдвое до температуры около 40°С. Следовательно, на ванну в 160 л понадобится 80 л горячей воды, затем еще 20-40 л на душ, то есть во время водных процедур израсходуется 100-120 л.
Разумеется, в течение дня вода потребляется неравномерно. "Пиковые" нагрузки приходятся на утро (принятие ванны, приготовление пищи, мытье посуды), середину дня (обеденное время) и вечер. Конечно, можно только ориентировочно определить вашу предполагаемую потребность в санитарной горячей воде. В расчетах используют усредненные данные, делая поправку на индивидуальные привычки каждого обитателя дома.
Примерный суточный расход горячей воды на одного человека
Потребность в горячей воде в пересчете на одного человека, л/сут
Электрические нагреватели накопительного типа
| Фирма | Модель | Объем, л | Мощность, кВт | Цена, $ |
|---|---|---|---|---|
| BAXI (Италия) | SV580 | 80 | 1,2 | 126 |
| SV510 | 100 | 1,5 | 142,1 | |
| SV550/R15 | 50 | 1,5 | 155,7 | |
| SV580/R15 | 80 | 1,5 | 178,2 | |
| SV510/R15 | 100 | 1,5 | 200,8 | |
| ARISTON (Италия) | SG 100 H | 100 | 1,5 | 158 |
| SG 120 | 120 | 1,5 | 191 | |
| SG 150 | 150 | 1,5 | 218 | |
| SG 200 | 200 | 1,5 | 295 | |
| TI 150 QB | 150 | 2 | 370 | |
| TI STI | 200 | 3 | 749 | |
| TI STI | 300 | 3 | 832 | |
| TI STI | 500 | 3 | 1946 | |
| STIEBEL ELTRON (Германия) | PSH 50 Sl | 50 | 2/220 B | 232 |
| SH 80 A | 80 | 2/220 B | 512 | |
| HFA 100 Z | 100 | 2-4/220 B 2-6/380 B | 705 | |
| SHZ 150 S | 150 | 1,5-4,5/220 B 1,5-6/220 В | 921 | |
| SHW 200 S | 200 | 2-4/220 B 2-6/380 В | 1349 | |
| DIMPLEX (Германия) | ACS 200 | 200 | 2-6, 220/380 В | 1222 |
| ACS 300 | 300 | 3-6, 220/380 В | 1352 | |
| ACS 400 | 400 | 3-6, 20/380 В | 1492 | |
| ACH 100 | 400 | 1-6, 220/380 В | 633 | |
| VAILLANT (Германия) | VEH 100 classic | 100 | 2 | 539 |
| VEH 80 classic | 80 | 2 | 499 | |
| GENERAL (Италия) | MH 100 | 100 | 1,2 | 135 |
| MV 140 | 140 | 2 | 180 | |
| SVT 150 | 150 | 2,5 | 450 | |
| SVT 200 | 200 | 2,5 | 550 | |
| SIEMENS (Германия) | DG80014 | 80 | 1/3/4/6 | 407 |
| DG80014 | 100 | 1/3/4/6 | 439 | |
| TATRAMAT (Cловения) | EO 80 J | 80 | 2 | 327 |
| EO 120 J | 120 | 2 | 393 | |
| EO 150 J | 150 | 2/3 | 381 | |
| HEIZER (Италия) | EV-80 | 80 | 1,2 | 90 |
| EV-100 | 100 | 1,2 | 100 | |
| WESTER (Великобритания) | WHS-80/2 | 80 | 1,2 | 123 |
| WHS-150/2 | 150 | 2 | 279 | |
| WHS-200/2 | 200 | 2 | 300 |
Полный газ
Одним из вариантов ГВС является использование мощных проточных и накопительных газовых нагревателей. Проточные приборы производятся фирмами MORA (Чехия), PROTHERM (Словакия), SIME, RIELLO, ARISTON, HEIZER (Италия), DEMIR DÖCÜM (Турция), RINNAI (Корея), а также немецкими VAILLANT, JUNKERS, BOSCH и шведской ELECTROLUX.
Компактная газовая колонка D250-SE (DEMIR DÖCÜM) с расходом горячей воды 10 л/мин
Проточные нагреватели (или газовые колонки) подают горячую воду практически сразу после поворота крана. Пламя появляется либо в результате электророзжига (от высоковольтной искры), либо вследствие действия пьезоэлемента и запальной горелки. Благодаря блоку управления мощность проточного нагревателя плавно регулируется (в зависимости от требуемой температуры горячей воды). Подача газа прекращается автоматически после окончания водоразбора. Современные газовые колонки имеют несколько уровней защиты от аварийных ситуаций: при недостаточной тяге дымохода прибор немедленно выключается, а в случае погасания пламени автоматически прекращается подача газа. В нагревателях серии GWH есть датчик тяги, находящийся в верхней части газовой колонки. Если на улице сильный ветер, велика вероятность возникновения эффекта обратной тяги, при которой продукты сгорания начнут уходить не в трубу, а в квартиру. Установленный датчик автоматически прекратит подачу газа и выключит колонку. Немаловажным фактором при выборе колонки является ее устойчивость к работе при слабом давлении воды и газа. К примеру, колонки MORA срабатывают при давлении воды всего 0,2 атм.
Проточные нагреватели способны обеспечить от 2 до 12 л горячей воды в минуту. Газовые колонки мощностью 7-20 кВт хороши, когда нужно обслужить одновременно несколько точек водоразбора или с комфортом принять ванну. Более мощным приборам (от 20 кВт и выше) вполне под силу целиком взять на себя горячее водоснабжение дачного домика или небольшого коттеджа. Таковы колонки GIWH 16 РА (27,8 кВт) из серии Fast от ARISTON, GWH-350 (24,4 кВт) от ELECTROLUX, 24/2 XIP (24,4 кВт) из серии MAG premium от VAILLANT, модель 17/17i (29,5 кВт) из серии Idrabagno от RIELLO и др.
Проточный газовый нагреватель от VAILLANT.
Для всех колонок с открытой камерой сгорания требуется устройство дымохода. Если такой возможности нет, лучше приобрести колонку с закрытой камерой. Продукты сгорания принудительно, за счет встроенного вентилятора, выводятся в дымовую трубу, которая устанавливается в стене дома. Колонки в данном исполнении - "турбо" - выпускаются фирмами RIELLO, ARISTON, PROTHERM и др.
Емкостные газовые нагреватели хорошо известны многим сельским жителям, имеющим дело с отечественными АОГВ и АКГВ. Их импортные аналоги от AMERICAN WATER HEATERS GROUP, VAILLANT, ARISTON, HEIZER, конечно, могут похвастаться современным дизайном, удобством и гибкостью автоматического управления. Однако право на существование имеют и те и другие, тем более что отечественные накопители работают вполне надежно, а стоят на порядок дешевле импортных.
Газовый накопительный водонагреватель серии Super SGA от ARISTON с открытой камерой сгорания.
Так же, как и электронакопители, емкостные газовые приборы представляют собой теплоизолированный бак, внутри которого установлен теплообменник. Расположение атмосферной горелки и дымоотвода стандартное, как в газовых колонках. Борьба с коррозией обеспечивается с помощью специального эмалевого покрытия и защитного анода. Поскольку нагреватели являются напорными и подключаются к водопроводной магистрали, не забудьте смонтировать дренажную трубку, по которой будут стекать излишки горячей воды при избыточном давлении. Высокая мощность (от 6 до 27 кВт) емкостных приборов в сочетании с возможностью хранить запас теплой воды делает их вполне приемлемым вариантом горячего водоснабжения коттеджа. Бака на 155 л достаточно, чтобы обеспечить питание до четырех водоразборных точек. Если места в доме достаточно, подойдут напольные газовые накопители, обычно имеющие емкость от 120 л и более. Фирма VAIILLANT, к примеру, изготавливает газовые накопительные водонагреватели серии VGH объемом 130, 160, 190 и 220 л. Приборы обеспечивают независимую от отопления работу по приготовлению горячей воды, имеют термоэлектрический контроль наличия пламени, пьезорозжиг и ступенчатую регулировку температуры воды в нагревателе.
Газовый накопительный водонагреватель VGH 160 от VAILLANT.
Блок управления и газовая горелка водонагревателя VGH 160 легкодоступны для эксплуатации и обслуживания.
Газовые нагреватели проточного типа
| Фирма | Модель | Мощность, кВт | Расход воды (40°C), л/мин | Давление воды, атм | Цена, $ |
|---|---|---|---|---|---|
| ELECTROLUX | GWH-275RN | 11,4/19,2 | 5,5-11 | 1-10 | 176 |
| GWH-350RN | 11,6/24,4 | 7-14 | 1-10 | 275 | |
| ARISTON | Fast GIWH 10 PA | 17,4 | 10 | 13 | 195 |
| Fast GIWH 13 PA | 22,7 | 13 | 13 | 210 | |
| Fast GIWH 16 PA | 27,8 | 16 | 20 | 285 | |
| Fast GIWH 13 PЕ | 22,7 | 13 | 13 | 295 | |
| MORA | 5506 | 17,5 | 10 | min 0,2 | 173 |
| 5507 | 22,7 | 10 | min 0,2 | 195 | |
| 5510 | 28 | 16 | min 0,2 | 224 | |
| 5510 LUX (автоматич. поддержание температуры) | 28 | 16 | min 0,2 | 311 | |
| VAILLANT | MAG 19/2 XZ C+ | 19 | 10 | min 0,3 | 204 |
| MAG premium 19/2 XZ | 19 | 10 | min 0,3 | 304 | |
| MAG premium 24/2 XZ | 24 | 10 | min 0,3 | 333 | |
| MAG premium 19/2 XI | 24 | 10 | min 0,3 | 376 | |
| JUNKERS | WR 275-1KD1P23 | 19,2 | Нет данных | Нет данных | 299 |
| WR 350-1KD1P23 | 24,4 | Нет данных | Нет данных | 399 | |
| WR 400-3KD1B23 | 27,9 | Нет данных | Нет данных | ?429 | |
| DEMIR DЦCЬM | D-150 S | 10,4 | 2,5-6 | min 0,1 | 120 |
| D-250 SЕ | 17,4 | 4-10 | min 0,1 | 160 | |
| D-350 S | 24,4 | 6-14 | min 0,2 | 220 | |
| D-350 SET | 24,4 | 6-14 | min 0,2 | 250 |
В паре с бойлером
Для совместной работы с одноконтурной котельной установкой хорошо подходят накопительные водо-водяные теплообменники, или бойлеры косвенного нагрева. Если площадь вашего загородного жилища составляет не более 250-300 м 2 , обеспечение санитарной водой целесообразно доверить укомплектованной паре котел-бойлер (обычно это газовый котел мощностью 25-30 кВт с бойлером на 140-150 л).
Конструктивно бойлер представляет собой теплоизолированную стальную емкость с внутренним покрытием из многослойной эмали. Внутри установлены магниевый анод и гладкотрубный теплообменник греющего контура, обеспечивающий быстрый нагрев и большую мощность. Как правило, теплообменник достает почти до дна емкости, чтобы весь объем воды прогревался равномерно. Бойлер снабжается патрубками циркуляционного трубопровода, подачи и вывода теплоносителя, а также фланцевым отверстием для визуального контроля состояния прибора и профилактических работ (например, чистки от накипи и отложений). Кроме того, именно это отверстие служит для установки ТЭНового фланца, если понадобится переключение на электропитание. Циркуляционный трубопровод необходим, чтобы вода, проходя к крану, не остывала по пути. Для ее перекачивания требуется небольшой насос, наличие которого, однако, лучше предусмотреть заранее. Не все модели бойлеров имеют соответствующий фланец.
При организации сетей ГВС подбирают бойлер либо с ТЭНом, либо с теплообменником.
Обычно ТЭН монтируется в летний период, и бойлер работает как накопительный нагреватель. Другое дело, если вы планируете отключение котла. С наступлением теплой поры вам придется посетить магазин и подобрать для вашего прибора фланец с нагревательными ТЭНами. А стоит он не дешево - от $600 до $800, в зависимости от объема водонагревателя. Разумеется, надо будет вызвать сервисного специалиста и оплатить его работу по монтажу фланца.
Среди производителей водо-водяных теплообменников можно назвать фирмы AUSTRIA EMAIL (серия Vacutherm), VIESSMANN, PROTHERM, TATRAMAT, UNITHERM, REFLEX и др. Комбинированные устройства выпускают GORENJE (серия KGV), HEIZER (серия GT), STIEBEL ELTRON, Wester (серия NTX). В некоторых приборах, к примеру в навесных бойлерах Vacutherm емкостью 150 и 200 л от AUSTRIA EMAIL, теплообменник выполнен по схеме "бак в баке" - такая конструкция замедляет отложение накипи на стенках емкостей.
Водо-водяные бойлеры от UNITHERM (Германия) объемом 600 и 300 л. Наличие дополнительного фланца позволяет подключить ТЭН и значительно ускорить подготовку горячей воды
При высокой температуре, практически независимо от жесткости воды, всегда образуется накипь. Она оседает на внутренних поверхностях бака, на теплообменнике, что не лучшим образом сказывается на сроке и качестве его службы. Поэтому время от времени ребристую трубу теплообменника и нагревательный элемент рекомендуется обрабатывать специальными средствами для удаления извести.
Для защиты накопительных нагревателей от накипи желательно умягчить воду, перед тем как запустить в емкость (существуют специальные фильтрующие установки, снижающие жесткость воды). Если нет возможности отфильтровать воду, можно просто почистить ТЭНовый или теплообменный узел - они достаточно легко демонтируются.
В заключение отметим, что схема и комплектация системы горячего водоснабжения в больших коттеджах и загородных домах определяется еще на стадии проектирования. Все монтажно-установочные работы лучше поручить фирме, специалисты которой учтут ваши потребности в воде и осуществят подбор соответствующего оборудования.
Водо-водяные накопители (бойлеры)
| Фирма | Модель | Объем, л | Цена, $ | |
|---|---|---|---|---|
| AUSTRIA EMAIL | VT 800 FFM | 800 | 3590 | |
| VT 1000 FFM | 1000 | 4250 | ||
| HT 300 ERR | 300 | 1250 | ||
| HT 400 ERR | 400 | 1500 | ||
| HT 500 ERR | 500 | 1685 | ||
| MORA | 200 NTR | 210 | 489 | |
| 300 NTRR | 302 | 1012 | ||
| 500 NTRR | 470 | 1312 | ||
| 750 NTRR | 731 | 2920 | ||
| REFLEX | S 150 | 155 | 798 | |
| S 300 | 290 | 1018 | ||
| S 400 | 390 | 1449 | ||
| S 500 | 480 | 1631 | ||
| VIESSMANN | Vitocell-V 100 | 160 | 942 | |
| Vitocell-V 100 | 200 | 980 | ||
| Vitocell-V 100 | 300 | 1368 | ||
| Vitocell-V 100 | 500 | 1921 | ||
