Отопление загородного дома является непростым и хлопотным делом.
Одним из важных шагов, которые дадут возможность с максимальной эффективностью работать системе отопления, является правильная установка на крыше дома печной трубы.
Требования, предъявляемые к печным дымоходам
Существует несколько стандартных параметров, которым должна соответствовать печная труба:
- высота;
- внутреннее сечение;
- теплоотдача;
- механическая прочность;
- термостойкость.
Основным параметром, который оказывает влияние на силу тяги, является расстояние от крыши до края печной трубы.
Не всегда дымоход, который выходит из крыши на 2 метра — это хорошо.
В длинной трубе выходящие газы являются горячими и происходит их резкое охлаждение во время прохождения по трубе.
И на внутренних стенках дымохода появляется конденсат.
Труба должна иметь сечение, соответствующее размеру топки.
Чем большие размеры имеет топка, тем сильнее в ней горит огонь.
Соответственно, и количество дыма в ней больше.
Чтобы дым беспрепятственно выходил наружу, необходим дымоход большого сечения.
Если его размер будет недостаточным, то дым начнет проникать в помещение.
Что очень опасно!
Если же сечение трубы будет больше, чем требуется, то произойдет уменьшение силы тяги.
Ведь дым, поднимаясь по такому дымоходу остынет, еще не выйдя наружу.
Вывод через крышу
Специалисты сходятся во мнении, что лучше всего дымоход выводить прямо через конек.
В таком случае узел примыкания к трубе кровельного покрытия устроить проще всего.
Также при таком варианте не образовываются снеговые карманы, а значит, вероятность протечек будет сведена к минимуму.
Однако имеется один, но очень большой минус: там, где будет проходить дымоход, необходимо сделать разрыв балки, и установить дополнительные опоры.
Либо в конструкции стропильной системы крыши вообще не должно быть коньковой несущей балки.
Еще следует учесть при устройстве печной трубы: изделия круглого сечения выпускаются огромным количеством предприятий.
А вот комплектующих, при помощи которых можно через крышу выполнять проход круглых труб, нет.
Их просто не выпускают.
Именно по этой причине большинство дымоходов имеют квадратное и прямоугольное сечение.
Еще одно удачное место расположения труб на крыше является ее размещение на скате вблизи конька.
При таком размещении появление снеговых мешков также маловероятно.
И с технической точки зрение устроить такой выход намного проще.
Самое неудачное место для установки - это ендовы.
То есть внутренний угол, который образован стыком двух скатов.
Качественного примыкания кровли к дымоходу в таком месте достичь практически невозможно.
Да и поток воды будет на трубу создавать дополнительную нагрузку.
Технология выведения через крышу
На то, какой вид крышной разделки конкретно будет использован, оказывают влияние несколько факторов:
- материал, из которого изготовлен дымоход;
- тип устройства крыши и кровельного покрытия;
- угол наклона скатов крыши;
- расположение дымохода.
Крышная разделка предназначена для защиты крыши от перегрева и протечек.
Именно эти требования обуславливают выбор материала, из которого изготавливается разделка.
Для металлических труб крышная разделка представляет собой конус из металла, который жестко закрепляют под определенным углом на металлическом фартуке.
Если кровля дома из обычного асбоцементного шифера, то используется свинцовый фартук.
Благодаря тому, что свинец является материалом пластичным, он приобретает такую же форму, как шифер.
Угол разделки зависит от угла крыши.
Дымоход вставляют в конус и при помощи уплотнительной манжеты герметизируют.
Если кровельный материал металлический, а труба круглая, то может использоваться не только металлическая разделка.
Сейчас часто используют проходку, изготовленную из полимера на каркасе из металла.
Представляют собой такие проходки лист алюминия и стали и колпак из резины или силикона.
В колпаке вырезается отверстие нужного размера, а лист выгибается под кровельное покрытие.
Традиционные кирпичные или сборные сэндвич-дымоходы из керамики выводят на крышу при помощи иных приспособлений.
Кирпичная труба имеет выразительный вид и не нуждается в дополнительной отделке.
Герметизация их выполняется при помощи фартука из металла, теплоизолирующего короба и планки примыкания.
Герметичность достигают тем, что элементы проклеивают специальными пленками и используют герметики.
Крышная разделка. Круглые дымоходы
Как сказано выше, для разделки используют проходки с колпаком из полимера.
Чтобы защитить в месте прохода от перегрева деревянные конструкции, устанавливают термоизолирующий короб, изготовленный из любого негорючего материала.
Пространство между трубой и стенками короба заполняют любым негорючим теплоизолятором.
Обычно это базальтовая или каменная вата.
Выводим на крышу и устанавливаем разделку
Приобретаем патрубок, изготовленный из тонкого металла.
Размеры патрубка — не менее 25 см от трубы до любой конструкции, которая может воспламениться.
В перекрытии вырезается отверстие по диаметру патрубка на всю глубину «пирога».
Затем вставляется патрубок.
Дымоход выводят наружу через отверстие в патрубке.
Укладывают утеплитель между трубой и стенами короба.
Проход снизу и сверху закрывается крышками.
В месте, где через кровлю будет проходить дымоход, выпиливается прямоугольное отверстие, в которое устанавливается нижний фартук разделки.
Труба стягивается хомутами и при помощи кронштейнов закрепляется к элементам кровли.
Дымоход выводится наружу до требуемой высоты.
В местах соединений устанавливают хомуты, при помощи которых крепится труба.
Стыки сажают на герметик, чтобы достигнуть максимальной устойчивости.
После того, как дымоход вывели наружу и установили, необходимо закрепить нижний фартук.
На трубу надевается крышная разделка.
Существуют разные разделки для каждого вида кровли.
Крышная квадратная разделка

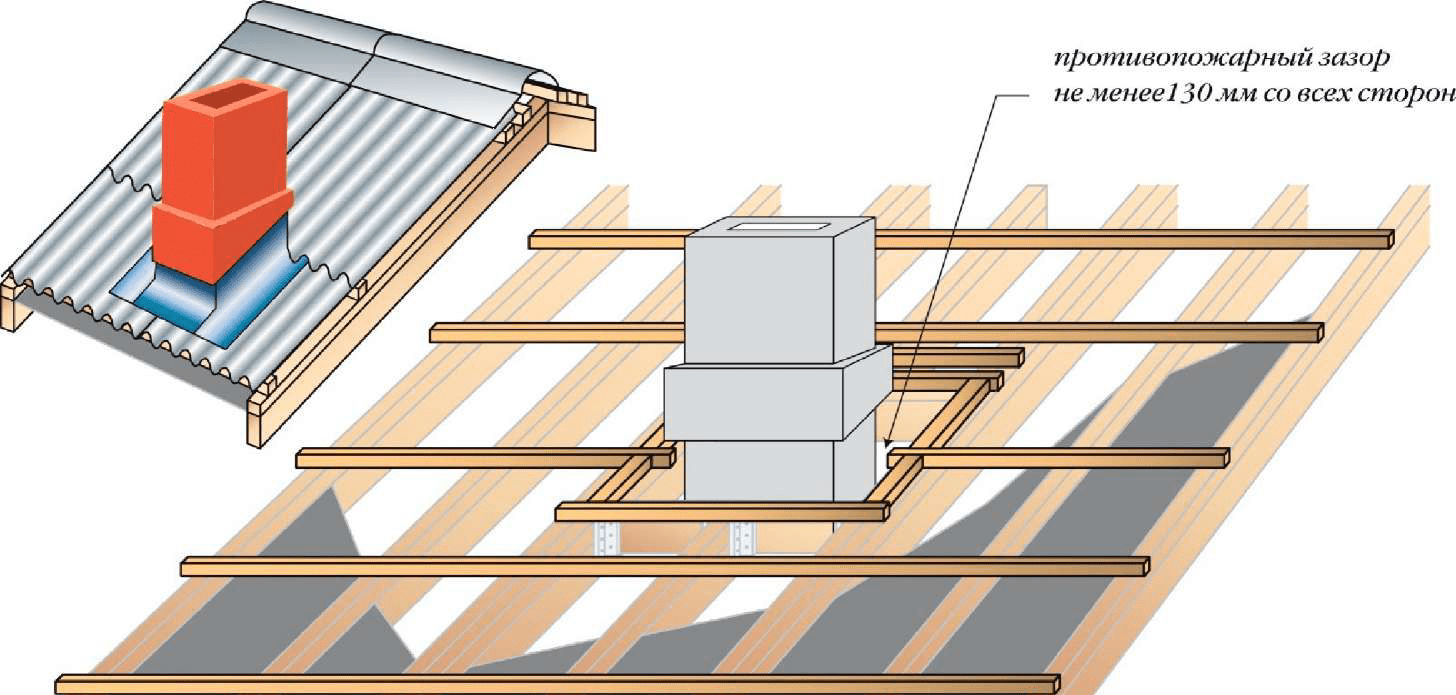

Для того чтобы выполнить разделку квадратных труб, изготовленных из кирпича, используют несколько специальных элементов: галстуки, металлические фартуки, и пристенные профили.
Герметизация стыков производится при помощи герметика и самоклеящейся пленки.
Дымоход из кирпича не строится без фундамента, поэтому устойчивость его намного выше, чем круглого металлического.
Разделку таких труб выполняют после того, как установлена обрешетка и гидроизоляция.
К стенам дымохода прикладывается планка примыкания и по выступающей кромке прочерчивается контур.
По этому контуру при помощи плоскошлифовальной машины с алмазным диском штробится паз.
Планка примыкания прикладывается к нижнему краю трубы и на ней отмечаются габариты.
Теперь с обеих сторон следует вырезать вертикальную часть планки ножницами по металлу.
Затем планку следует приложить к дымоходу и забить в паз ее кромку.
Сама планка саморезами крепится к обрешетке.
Точно так же поступают с боковыми и верхней планками.
Все стыки между трубой и планкой герметизируют.
Устанавливается галстук так, чтобы вода, которая на него случайно попадет, на обрешетку не попадала.
Теперь укладывается кровельное покрытие и сверху на дымоход надеваются нижний, верхний и боковые галстуки.
Если конек находится рядом, то верхний галстук заводится под конек.
Ремонт
Если труба только начала разрушаться (с изделиями из кирпича такое бывает), то бывает достаточно все швы, которые высыпались, промазать раствором.
Если же рассыпается сам кирпич - то придется разбирать дымоход и складывать по новой.
Хорошо, если разрушились несколько наружных кирпичей.
А под крышей все в порядке.
Если что-то произошло с металлической трубой, то ее во многих случаях проще заменить, чем чинить.
Изоляция стыков
Для изоляции стыков используют специальный герметик.
И тут есть одна тонкость: если вы не хотите при первых дождях метаться по крыше и все изолировать заново, не экономьте на герметике.
Он не так и дорого стоит.
Купите фирменную вещь немецкого или финского производства - не пожалеете.
У керамической черепицы достаточно большой срок службы. И лучшим тому подтверждением является то, что старую черепицу часто используют для реставрации зданий. Помимо того, археологические находки также подтверждают длительный срок эксплуатации данного кровельного материала. Возраст некоторых образцов, к примеру, превышает 5 тысяч лет.
Такую проблему лучше решать заменой листа шифера, но в одиночку справиться с этим достаточно трудно. Самым быстрым и простым решением будет укладка шифера на поврежденное место или же его (места) герметизация. Если на шифере виднеются отверстия от гвоздей, то их тоже можно герметизировать; как вариант – можно напаять кусок рубероида, используя горелку.
Показатель нагрузки на кровлю может составлять от 70 кг до 200 кг на 1 м² горизонтальной проекции. Что характерно, крыша – независимо от того, сколько именно она весит – также должна выдерживать и так называемые временные нагрузки, к которым относятся ремонтные работы, слой снега в зимнее время и его (снега) очистку.
У мягкой кровли есть свои недостатки, причем существенные. Так, не всегда удается полностью герметизировать пароизоляционный слой, потому водяные пары, попадая в слой утепляющего материала, накапливается там (ведь из-за плотного гидроизоляционного ковра влага не испаряется). Со временем влага, скопившаяся в утеплителе, начинает стекать вниз и на потолке возникают мокрые пятна. Помимо этого, влага при минусовой температуре замерзает, ее объем увеличивается, а гидроизоляция, как следствие, отрывается от основания. Еще в ходе эксплуатации гидроизоляция подвергается механическим/климатическим воздействиям, из-за чего на ней появляются трещины. Через эти трещины вода попадает в дом, а обнаружить и устранить причину таких протечек порой достаточно сложно.
Висячими называют те стропила, которые опираются лишь на две внешние стены. Это разновидность стропильных ферм, к которым крепится чердачное перекрытие. Если пролет в висячих стропилах превышает отметку в 6 метров, то между верхними концами стропильных ног дополнительно крепится вертикальный подвесной брус. Если пролет варьируется в пределах от 6 до 12 метров, то конструкция стропил дополняется подкосами, из-за чего уменьшается длина стропильных ног.
Чтобы обеспечить длительный срок эксплуатации и оптимальные условия использования металлочерепицы, нужно периодически проводить осмотр кровли. Чтобы полимерное покрытие поддерживалось в чистоте, зачастую хватает и дождевой воды, но вот упавшие листья и прочие загрязнения смываются при этом не во всех случаях. Следовательно, минимум раз в год необходимо проводить чистку поверхности. То же касается и водосточных систем.
Для устранения загрязнений и потемнений поверхности используйте воду и мягкую щетку. Можно очищать кровлю струей воды (давление не должно превышать 50 бар), а для удаления въевшейся грязи использовать моющие средства, предназначающиеся для окрашенных полимерных покрытий. Перед началом работ обязательно ознакомьтесь с инструкцией к моющему средству, дабы убедиться, что оно точно подходит для такой поверхности. Если загрязнения не выводятся, можете попытаться устранить их куском ткани, смоченным спиртом. Кровлю необходимо мыть, двигаясь сверху вниз, таким образом, чтобы моющее средство полностью смылось. Затем поверхность и водосточные системы промываются водой.
Что же касается снега, то его обычно скатывают с крыши, а то, что остается, вполне соответствует несущей способности конструкции.
Важно, чтобы материал, который будет использован для утепления кровли, имел хорошие теплоизоляционные характеристики и был:
- безопасным (то есть не имел в составе вредных веществ);
- эффективным (утепляющий материал должен соответствовать всем требованиям энергоэффективности);
- надежным (первоначальные свойства теплоизолятора не должны теряться на протяжении всего эксплуатационного срока конструкции).
Главная функция пароизоляции – это предотвращение появления «точки росы» внутри здания. Кто не знает, под «точкой росы» подразумевается температура, при которой уровень влажности воздуха составляет более 100%, в результате чего лишняя влага превращается в росу (происходит конденсация) и промерзает. Более того, это становится причиной появления плесени и грибка – как внутри кровельного пирога, так и в самом здании.
Сложно переоценить все преимущества соломенной кровли. Летом под ней прохладно, а зимой тепло, само здание «дышит» и вообще живет тихой спокойной жизнью. Еще звуки дождя при наличии такой крыши «гасятся», она характеризуется устойчивостью к ветрам и другим атмосферным воздействиям. Помимо всего этого, соломенная крыша позволяет существенно сэкономить средства на фундаменте и перекрытии, так как их не нужно будет рассчитывать на большие нагрузки.
Соломенная крыша может быть уложена на крышу абсолютно любой конструкции, никаких ограничений в плане формы в данном случае нет. Наконец, срок эксплуатации такой кровли достигает 50 лет. О неповторимости дизайна вообще говорить не стоит!
Автономное отопление, будь то дом в несколько этажей или небольшая баня, требует грамотно установленной трубы дымоотвода. От того, насколько правильно она смонтирована, зависит безопасность и эффективность всей системы отопления.
Одной из важнейших составляющих сложной конструкции дымоотведения является короб для дымохода. Его можно самостоятельно установить при готовой крыше или предусмотреть такую возможность на этапе строительства.
Печная труба проходит несколько перекрытий до того участка, как оказывается выведенной на улицу. Она пересекает потолок, чердак и через отверстие в крыше выходит наружу.
На каждом отрезке пути труба испытывает разность температур, соприкасается с горючими материалами. Ключевым моментом установки трубы является ее термо и гидроизоляция. Именно эти функции и призван обеспечить короб для дымохода.
Задачи, которые решает сооружение короба для дымоходной трубы:
- Обеспечить изоляцию от перепадов внешней температуры.
- Обеспечить изоляцию горячей трубы от горючих материалов потолочного перекрытия, крыши, стропил.
- Обеспечить герметичное закрытие отверстия между телом дымоотвода и кровлей.
- Защитить участок над крышей от атмосферного воздействия.
- Украсить дымоход, создавая визуальную целостность кровли и трубы.
Обратите внимание! Кроме правильно установленного короба, на эффективность печной тяги и долговечность дымоотвода влияет конструкция самой трубы, природа топлива.
Установка короба для дымохода осуществляется на завершающем этапе монтажа системы отопления. Внешний кожух можно сделать самостоятельно или приобрести готовый.

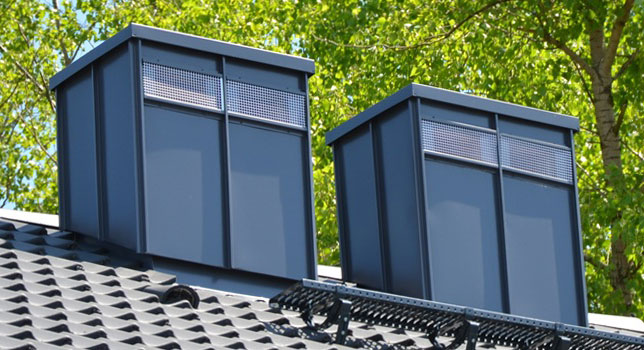

Разновидности коробов
Наиболее распространены короба для дымоотводов из металла. Используют оцинкованную сталь или нержавейку, как самый долговечный материал. Готовые короба из оцинкованного железа можно приобрести с пластиковым защитным покрытием разных цветов, что расширяет эстетические решения дымоотвода.
Для обеспечения безопасной работы дымохода, снижения тепловых потерь и влажности в доме необходимо обязательно выполнить его разделку на крыше. В случае неправильной организации выхода дымохода на крыше происходит проникновение осадков, в результате чего гниют и распадаются несущие деревянные конструкции крыши. Неправильная установка самих дымовых труб может привести к воспламенению деревянных элементов в сухую погоду. Внимательно изучив правила установки на крыше разделку дымохода можно выполнить собственными руками.
Типы разделок для дымохода
На выбор варианта разделки для дымохода в основном влияют такие факторы:
материл трубы дымохода,
вид покрытия крыши,
конфигурация крыши форма, углы наклона,
месторасположение дымовых труб по отношению к коньку.
Важными функциями разделки являются максимальная защищенность крыши от попадания осадков внутрь и снижение тепловых потерь. Правильный подбор материалов для разделки способствует нормальному функционированию крыши.
Металлическая
Для металлических дымоходных труб типа сэндвич разделка изготавливается из металлического конуса, который жестко прикрепляется на металлическом фартуке под заданным углом.
Шифер
Для крыши с шиферным покрытием фартук изготавливается из такого материала, как свинец, с целью повторения волнистого рельефа шиферного покрытия благодаря имеющимся своим пластичным свойствам. Углы наклона разделки для труб и кровли должны совпадать. Трубу типа сэндвич необходимо вставить в переходной конус и тщательно загерметизировать образовавшийся зазор уплотнителем.
Волнистый рельеф
При установке круглых труб через крышу с волнистым металлическим рельефом помимо металлической разделки рекомендуется применять проходки, изготовленные из полимерных материалов на каркасе из металла. Такие элементы сделаны из стального или алюминиевого листа с отверстием, которое больше чем диаметр трубы и колпака, выполненного из резины или силикона. (см. ). В полимерном колпаке вырезается отверстие необходимого диаметра, при этом металлическая часть каркаса подгоняется к виду покрытия на крыше. В результате установки такой разделки получается достаточно плотный и безопасный выход дымохода из крыши.
Керамическая
Для вывода на крышу сконструированных типа сэндвич, которые очень распространились в наше время, или обычных кирпичных дымовых труб необходимо применить другой способ. Для уплотнения таких дымоходов применяют металлические фартуки, специальные примыкающие планки и теплоизолирующие . Герметичность осуществляется благодаря склеиванию деталей специальными пленками и применению специальных герметизирующих материалов. При соблюдении строгой последовательности выполнения работ по разделке, можно достигнуть плотного перехода дымохода через крышу.
Разделка
Для уплотнения металлических труб из нержавейки типа сэндвич или керамических круглых применяют специальные проходки для крыши со стальным или полимерным колпаком. С целью защиты от нагрева элементов кровли из дерева в зоне прохода дымовой трубы следует применять термоизолирующий короб из невоспламеняемого материала, при этом образовавшийся зазор между корпусом короба и дымовой трубой заделать негорючим огнеупорным материалом базальтовое или каменное волокно с высокой температурой плавления по сравнению с материалом дымохода при эксплуатации.
Монтаж и вывод
- Первым делом необходимо купит или сделать собственными руками металлический патрубок с тонкими стенками. Необходимо рассчитать его размеры так, чтобы достичь безопасного расстояния между горячей дымовой трубой и деревянным воспламеняющимся элементом крыши более 25 см во всех направлениях. Защитный патрубок изготавливается в виде короба с крышкой, в которой с двух сторон выполняются отверстия равные диаметру трубы. Изготовленный патрубок нужно защитить негорючим утеплителем базальтовым волокном. Зафиксировать теплоизолятор можно специальным металлизированным скотчем или герметиком термостойким.
- После разметки участка перекрытия в месте выхода трубы из помещения на чердак или второй этаж необходимо вырезать в нем лобзиком квадратное отверстие равное размерам изготовленного перед этим защитного короба с учетом теплоизоляционного пояса из базальтового волокна. После этого можно монтировать патрубок.
- При выходе дымовой трубы типа сэндвич через отверстия в патрубке необходимо обработать образовавшийся зазор жаропрочным герметиком с допускаемой температурой при эксплуатации дымохода равной 10000С. Пространство между дымовой трубой и корпусом короба заполнить теплоизоляционным материалом базальтовым волокном.
- С двух сторон сверху, снизу короб закрывают крышками с отверстиями для трубы и фиксируют их шурупами.
- Разметив зону кровельного перекрытия в месте выхода трубы из чердака или второго этажа на поверхность крыши (кровлю), находящуюся под определенным наклоном необходимо вырезать отверстие таким же способом, но уже неквадратной формы, а прямоугольной конфигурации из-за наклона данного перекрытия. Далее, монтируем нижний фартук разделки в соответствии наклону крыши чем резче наклон, тем длиннее должно быть отверстие.
- Сквозь проделанное отверстие с установленным коробом протянуть дымовую трубу, при этом фартук можно на время приспустить вниз. Ее в обязательном порядке необходимо укрепить хомутами и зафиксировать кронштейнами на несущих конструкциях крыши.
Над крышей трубу необходимо поднять до определенной высоты. При этом важно помнить о том, что стыки прямых элементов дымовой не должны располагаться в зоне перехода через любые перекрытия потолочные или кровельные. В случае такого попадания в переход необходимо выполнить обрезку элементов. С целью достижения максимальной прочности и пожарной безопасности укрепляющие хомуты следует стягивать в местах соединения прямых элементов трубы, которые, в свою очередь, нужно отделывать герметиком.
После окончательного закрепления трубы и расположения над крышей необходимо зафиксировать нижний фартук и одеть на нее, выбранный вариант разделки.
При монтаже дымоходов самый щепетильный момент - это проводка через крышу, потому что помимо соблюдения противопожарных требований необходимо еще и обеспечить влагонепроницаемость. Усложняется этот момент еще и тем, что даже сэндвич трубы все равно нагреваются,(поэтому кровельный элемент должен быть термостойким) и второе, что из-за наклона крыши отверствие под трубу нужно делать не круглое, а элиптическое. В таких случаях используется крышная разделка.
В настоящее время существует множество различных видов крышных разделок по методу исполнения, материала и угла наклона. У нас в наличии крышные разделки стандартные из нержавеющей стали с наклоном 40-50°
.
В зависимости от угла наклона ската крыши можно изготовить под заказ с углом 60-70°, меньше 40° изготовить не получится, тогда можно использовать кровельную проходку .
В местах прохода через перекрытия, стены и другие легко воспламеняющиеся материалы, стыковка труб запрещается в целях пожарной безопасности. В таких местах должны проходить трубы без стыков.
