Самодельная лодка из фанеры (мастер-класс, фото, пошагово)
Вот и дошли руки до осуществления давней мечты, принялся строить лодку. Для первого раза выбрал лёгкий проект, ну так сказать для тренировки. Съездил на производство аналогичных лодок в Череповец и там кое что подсмотрел и прикупил недостающих материалов, за что отдельное спасибо хозяину верфи.
Вот такая должна получиться лодка:
Сегодня раскроил листы фанеры и приступил к самому важному и сложному на мой взгляд процессу- это заусовка и склейка листов фанеры. Т.к. длина лодки превышает длину стандартных листов фанеры, то их приходится сращивать, для этого существует много способов, но я выбрал самый технически сложный, но и более эстетичный вариант склейки "на ус".
Размечаем.
Обрабатываем листы фанеры сначала при помощи рубанка, а потом шлифмашиной.
Вот так выглядит это в процессе обработки.
Вот так листы должны прилегать и склеиваться.
После подгонки деталей склеил их и поместил под пресс.
Вот пока все подготовительные работы по лодочке, после того как листы склеятся приступлю к разметке и раскрою деталей.
Сначала соединение "на ус" отрабатывал на обрезках фанеры и на это страшно было взглянуть, но опыт пришел при работе на "чистовом" варианте:) Надеюсь и дальше все осилю.
Вот про лодку.
Основные данные:
Длина наибольшая................2,64 м
Ширина наибольшая.............1,28 м
Высота борта..........................0,38 м
Масса корпуса........................30 кг
Грузоподъемность..................180 кг
Экипаж...................................2 чел.
Допустимая мощн. п/мотора...2,5 л.с
Сегодня был день плодотворной работы и больших продвижений:)
Вытащил листы из под пресса и удалил планки между которыми они были зажаты. Стык получился ровный и очень крепкий(пробовали потом ломать обрезки от дна, лопает не по стыку листов). Таким образом получили заготовки нужной длинны для изготовления лодки.
Начинаю разметку с набивки осевой линии, от нее потом пойдут все размеры.
Вот начертил дно лодки, вроде красиво получилось:
Начинаю резать. Лобзик желательно брать с большими оборотами, пилки применять для фигурного реза фанеры, чтобы не рвать края листов.
Ведем строго по разметке:)
Вот половина дна готова.
А вот дно целиком:)
Борт размечаем один, потом накладываем две заготовки друг на друга и скрепляем струбцинами, после чего вырезаем оба борта сразу.
Размечаю и выпиливаю транец.
В местах стыка листов фанеры снимаем фаску шлифмашиной и приступаем к шитью лодки скрепками из медной проволоки.
Работы ведем от кормы к носу.
В таком деле без помошника не обойтись.
Я тоже усердно стараюсь сшить все красиво:)
Вот такие швы получаются.
Вот лодка и готова:)
Примерка под себя:)
И вверх дном.
Сегодня реально продвинулся к финальной стадии завершения проекта:)
Первым делом протянул все скобы посильнее. Проверил геометрию лодки. Потом зубилом обсадил скобы на внутренних стыках бортов. После всего этого вырезал временные распорки и закрепил их в местах установки шпангоутов.
Занимаясь этими делами в новом помещении постоянно чувствовал на себе взгляд. Вот кстати вид расправленной лодки с кормы.
Для более ровного формирования швов решил набить линии малярным скотчем, вроде получилось красиво.
Склеивать решил вечером, а пока расчертил шаблоны шпангоутов и начал их сборку.
Вот готовые шпангоуты, собраны на эпоксидном клею и саморезах.
Наконец то приступил к проклейке внутренних швов, не думал что это такая кропотливая работа:) Для первого раза вроде все отлично получилось. Смола нормально пропитала стеклоткань, пузырей нигде нет.
Вот такой получается шов, ровный и прозрачный. На фото видно что через три слоя стеклоленты просвечивает структура дерева, значит все в норме.
Вот что было сделано в прошлый раз: подогнаны шпангоуты и прикручены привальные брусья.
Сегодня установил шпангоуты на место и закрепил на клею и саморезах, вырезал усиливаюшие накладки на транец.
После этого перевернул лодку, удалил все скрепки из проволоки и приступил к скруглению стыков шва.
И вот когда все подготовленно приступил к оклейке внешних швов.
Швы получились ровные и хорошо пропитались, даже самому нравится.
Швы на транце.
Сегодня закончил работы по формированию корпуса лодки, в следующий раз установлю скамейки и приступлю к подготовке к окраске.
Борта скреплены не только клеем, а еще армированы тремя слоями стеклоленты с каждой стороны, это получается уже стеклопластик. Саморезы из шпангоутов можно вообще вывернуть, они там после склейки уже не нужны будут. Некоторые кстати так и делают. Такую лодку можно собрать вообще без единого шурупа в корпусе.
Сегодня пошел делать лодку только под вечер, т.к. ждал когда клей хорошо схватится. Проверил наружние швы, очень понравилось как сделано, получился крепкий стеклопластик. После этого решил сделать планки под скамейки. Так же вырезал и подогнад форштевень на нос лодки.
Вот приделаны рейки передней скамьи.
Вот средняя скамья.
Еще вырезал рейки и на заднюю скамью, но их пока еще рано устанавливать.
Видимо растягивая удовольствие от процесса, а может из желания сделать все качественно, делаю лодку не торопясь и понемногу:)
Сегодня закупился клеем, саморезами и качественными пилометериалами без сучков. Все это предназначалось для установки киля и наружних стрингеров. Эти необходимые элементы придадут большую прочность дну, а так же защитят лодку во время швартовки к берегу, предохранят от царапин лакокрасочное покрытие.
Вырезал рейки, отшлифовал и установил их на место при помощи клея и саморезов.
Так же сегодня установил форштевень и носовой рым болт для привязки веревки или якорного каната.
На сегодня работу пришлось остановить, т.к. все это дело должно прочно схватиться, для этого применил еще дополнительные грузы.
Еще кстати вырезаны уже заготовки скамеек, но они будут устанавливаться после покраски лодки изнутри.
Лодка плоскодонка – традиционное рыбацкое плавсредство, появившееся задолго до килевых аналогов из пвх, алюминия. Удобная и довольно простая она использовалась не только для рыбной ловли – с ее помощью по воде перевозили объемные грузы, людей. Несмотря на появление большого количества моделей надувных лодок, не утратила свою популярность плоскодонка и в наши дни. Одной из причин этого является тот факт, что такое плавсредство можно не только приобрести, но и сделать своими руками.
Более подробно о том, что собой представляет плоскодонка, из чего она состоит и каких видов бывает, какие у нее плюсы и минусы, а также о том, как изготовить такую лодку самостоятельно будет рассказано в этой статье.
Устройство
Состоит такое плавсредство:
- из двух бортов (правого и левого) высотой до 60–70 см;
- плоского днища, усиленного продольными или поперечными ребрами жесткости (ламелями);
- прямоугольной кормы (транца).
Для перевозки людей и управления лодкой между ее бортами крепят 2–3 скамейки (банки). Различные рыболовные принадлежности хранят в установленном на корме ящике с закрывающейся крышкой. В зависимости от того, какое количество людей планируется перевозить на лодке. Ее длина варьируется от 2 до 4 метров при ширине 1,0–1,2 метра.
Большинство современных моделей имеют заострённую или зауженную форму носовой части, благодаря чему такая лодка приобретает лучшую маневренность и скорость передвижения (особенно против течения), имеет меньшую парусность при сильном встречном ветре.
Передвигаться на плоскодонке можно как при помощи весел, так и на навесных винтовых или водометных двигателях, устанавливаемых на корму.
Виды
В зависимости от материала для изготовления плоскодонки, они бывают следующих видов:
Деревянные
– классически вариант данной лодки. Изготавливаются деревянные лодки самостоятельно из досок хвойных пород (ели, сосны), фанеры. Недостатком таких плавсредств является их приличный вес, из-за чего рыболовы не имеющие авто с прицепом используют такую лодку только на находящемся рядом водоеме.
Деревянная лодка должна изготавливаться из досок влажностью не более 16%, не имеющих трещин и выпадающих сучков
Пластиковые – легкие и прочные заводские лодки, имеющие цельную конструкцию, сделанную из прочного и устойчивого к ударам полипропилена, стеклопластика, пластика ABS. Сделать такую лодку самостоятельно невозможно. Цена ее, по сравнению с надувными аналогами, несколько ниже. Минусом такой лодки является ее хрупкость при низких температурах и очень сложный самостоятельный ремонт.
Пластиковые модели следует эксплуатировать только в теплое время года – в холода и при заморозках их корпус становиться хрупким и легко повреждается
Металлические – изготавливают такие лодки из алюминия и дюралюминия. Такие лодки по прочности и весу являются «золотой серединой» между деревянными и пластиковыми моделями. Имея небольшой вес и постоянную, не зависящую от температуры воздуха и воды прочность материала корпуса, они могут свободно эксплуатироваться в течение всего сезона открытой воды.
Алюминиевая лодка плоскодонка не подходит для плавания по морю – легкая конструкция достаточно просто опрокидывается большой волной
Преимущества и недостатки
Если задаться вопросом, какая лодка лучше – килевая или с плоским дном – то у последней можно выделить ряд таких преимуществ, как:
- Устойчивость – благодаря большой площади соприкосновения плавсредства с водой плоскодонная лодка по сравнению с килевым аналогом более устойчива к боковой волне и ветру;
- Высокая проходимость и грузоподъемность – имеющие небольшую осадку такие лодки позволяют перевозить при длине 4 м до 5–6 человек, перемещаясь при этом по мелководным участкам;
На заметку. Установив на плоскодонку подвесной винтовой мотор-болотоход можно перемещаться по заросшим и заиленным заливам, болотам. Конструкция агрегата и материал изготовления его винта позволяет ему измельчать попадающуюся ему на пути траву и не забиваться грязью.
- Небольшой вес – пластиковые и алюминиевые плоскодонки имеют вес значительно меньше, чем у деревянных и некоторых надувных лодок;
- Простота изготовления – сделать плоскодонку своими руками можно имея минимальный набор инструментов и материалов. Стоимость такого плавсредства будет значительно ниже, чем заводской модели.
Основным недостатком такой лодки является низкая, по сравнению с килевыми плавсредствами, маневренность и скорость.
Благодаря небольшой осадке проходимость плоскодонки на мелководных участках водоемах выше, чем у любого катера или килевой лодки
Изготовление плоскодонки своими руками
Сборка плоскодонки своими руками включает в себя составление чертежей, покупку материалов, подготовку необходимых инструментов, изготовление из доски днища, бортов, кормы, их крепление и обработка конструкции против гниения антисептиками, смолой.
Материалы и инструменты
Необходимые инструменты:
- Электролобзик.
- Рулетка.
- Угольник.
- Маркер.
- Молоток.
- Шуруповерт.
Из материалов необходимы сухие еловые или сосновые доски толщиной 25–30 мм, бруски сечением 50×50 мм для поперечин, гвозди или оцинкованные саморезы, смола, пакля, водостойкая краска.
Составление чертежа
Для того чтобы построить лодку плоскодонку из досок самостоятельно необходимо прежде всего сделать понятные и наглядные чертежи (проект) ее основных частей: бортов, днища, кормы (транца). На основании чертежей производится расчет потребности в материалах: доске, фанере, брусков для каркаса и ламелей.
Чертеж плоскодонной лодки должен быть наглядным и понятным – ошибка в размерах при изготовлении плавсредства приведет к снижению его герметичности и маневренности.
Изготовление днища
Несколько досок кладут плотно друг к другу, на них маркером очерчивается контур дна согласно размерам чертежа. Из брусков изготавливают 5 поперечин, длина которых равна ширине днища в средней, кормовой и носовой части. Самой длинной поперечиной уложенные доски сшиваются посередине, после чего с помощью лобзика или ручной циркулярки днище вырезают по очерченному контуру, оставляя не выпиленными участки у носовой и кормовой части.
В носовой и кормовой части заготовку днища дополнительно фиксируют досками и капроновым шнуром
Стягивая днище поперечинами, добиваются минимальных зазоров между его досками
Монтаж носовой доски и кормы
После того как днище выпилено к носовой его части при помощи ершённых гвоздей или саморезов под близким к прямому углу крепится брусок – носовая доска. Затем к задней части днища крепится несколько досок, из которых формируется корма (транец).
Близкий к прямому угол крепления носовой доски позволит равномерно распределить воздействующую на нос силу встречного потока воды при движении лодки
Крепление к днищу бортов
Две первые доски правого и левого борта прибиваются сначала к носовой доске, затем выгибаются по контуру днища и стягиваются прочным шнуром у кормы. После этого, они крепятся к торцам днища гвоздями.
При креплении первых досок бортов их лучше фиксировать у кормы прочным капроновым шнуром
Для крепления последующих досок параллельно поперечинам к днищу прибивают переборки.
Чтобы борта «не повело» доски правого и левого борта прибивают к переборкам одновременно, не собирая сначала правый или левый борт полностью.
При длине лодки 3,5–4 метра обязательно наличие не менее 2 переборок, к которым пришивают доски бортов
Обработка днища и бортов
Все щели в днище и между досками бортов конопатят паклей. Для защиты дерева днища от гниения, а также для предотвращения течей дно и борта хорошо промазывают смолой.
Плоскодонная лодка из фанеры
В носовой части устанавливают кольцо для цепи или швартовочного троса.
Плоскодонная лодка может быть сделана не только из досок, но и из влагостойкой фанеры марок ФБС или ФСФ.
Изготавливается лодка плоскодонка из фанеры по более простой технологии, чем аналог из досок. Сначала из листа фанеры лобзиком выпиливают два борта высотой 30–40 см в виде прямоугольных трапеций, прямоугольную кормовую и носовую часть. Затем при помощи специального клея, к целому листу фанеры (днищу) крепят последовательно сначала правый борт, затем корму, левый борт, носовую часть. При этом кормовая часть крепится к днищу под прямым углом, а носовая – под тупым (120–130°). Все элементы, помимо клея, скрепляются между собой и днищем брусками, располагающимися внутри плавсредства. После сборки лодка снаружи покрывается двумя слоями водостойкой краски или смолы.
Такая лодка, по сравнению со сделанной из досок, обладает такими плюсами, как малый вес, небольшие расходы на покупку материалов, простота изготовления.
Более подробно о том, как изготавливается такая лодка плоскодонка своими руками расскажет следующее видео:
На заметку. Плоскодонки бывают не только самодельные, но и заводские. Среди них популярны такие модели, как «SAVA» 270, «SAVA» 370, Лиман», «Тортилла-2», «Казанка 6М». Стоимость бюджетных лодок составляет 18 000–20 000 рублей, в то время как покупка более вместительных моделей премиум-класса обойдется в 25 000–30 000 рублей.
Таким образом, лодка плоскодонка – это плавсредство незначительно уступающее по своим характеристикам килевым лодкам. Изготавливается оно как из досок, так и из влагостойкой фанеры. Кроме самодельных лодок, в продаже имеется большой выбор заводских моделей плоскодонок из пластика, алюминия.
Строим фанерную лодку из семи деталей.
Небольшая статья о тузике «Джек Шпрот», (), привлекла внимание нашего коллектива яхтсменов. Лодочка очень понравилась компактностью (2,3Х1,3 м), довольно большой вместимостью - на фотоснимке в ней находилось четверо взрослых и двое детей, простотой технологии изготовления.
Мы приняли за основу приведенные в статье габаритные размеры тузика и в течение недели изготовили подобную фанерную лодку.
На постройку лодки пошли листы обычной строительной фанеры толщиной 4 мм, склеенные (применено соединение «на ус») до длины 2400 мм. Из них в соответствии с приводимыми эскизами выкроили заготовки обшивки.
Общий вид лодки (а), раскрой транцев (б), сечение по мидель-шпангоуту (в) и эскиз весла (г)
Раскрой листов наружной обшивки.
увеличить, 1303х993, 120 КБ
Сборка корпуса выглядела так. Уложив на пол заготовку днища и соответствующими кромками к ней - заготовки скуловых поясьев, соединили их вместе. Сначала заготовки соединяются примерно посередине длины лодки при помощи скрепок из медной проволоки диаметром 1,5 мм. Затем, постепенно сближая кромки, последовательно ставятся такие же скрепки в нос и корму по всей длине скулы. В оконечностях форму корпуса задают носовой и кормовой транцы.
Отверстия диаметром 2 мм под скрепки необходимо просверлить заранее с шагом 100-120 мм по линии, отбитой на расстоянии 8-10 мм от обработанной в чистый размер кромки заготовки. Скручивать концы проволоки лучше с наружной стороны корпуса, как показано на эскизе.
Последовательность выполнения соединений по пазам обшивки:

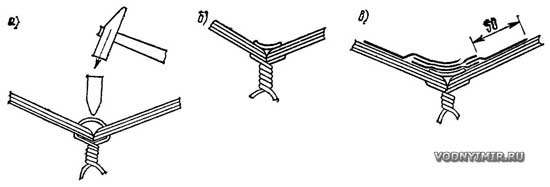

а - постановка скрепок из проволоки и их обжимка; б - паз готов к накладке внутренних лент стеклоткани; в - схема расположения лент в соединении
Подобным же образом к скуловым поясьям обшивки были присоединены и заготовки бортов. Скрепки применялись также для соединения обшивки с транцами.
Затем все соединения были в два-три слоя проклеены изнутри лентами стеклоткани. После полимеризации эпоксидной смолы и удаления концов скрепок, такие же полосы стеклоткани наложили на пазы снаружи корпуса. Когда вставили поперечные банки и носовую кницу (120Х120), а по верхним кромкам бортов приклеили привальные брусья, корпус приобрел необходимую жесткость. Днище подкрепили тонкими сосновыми планками, наклеенными на фанеру изнутри.
Как выяснилось, для удобства сборки корпуса подобным методом лучше всего всюду применять фанеру одинаковой толщины, как это и предусмотрено Джеком Холтом - автором тузика. Чтобы повысить влагостойкость и долговечность фанерного корпуса, мы обклеили его снаружи двумя слоями тонкой стеклоткани на эпоксидной смоле. На днище наклеили «фальшкиль» сечением 50х6. В корме поставили небольшой плавничок для повышения устойчивости на курсе. Под банками закрепили блоки из пенопласта. Полный вес лодочки получился равным 35 кг.
Четырехлетняя эксплуатация лодки в качестве бортового тузика на яхте «Витязь» подтвердила его высокие эксплуатационные качества. Вполне успешно он использовался и под мотором «Салют.
Думаем, что несколько уменьшив высоту борта, а, следовательно, и снизив вес (особенно это будет заметно в случае применения водостойкой фанеры), лодку такого типа можно рекомендовать и автомобилистам для перевозки на верхнем багажнике микролитражки.
А. К. Карцев, «Катера и яхты», 1979, №01(077).
======================================================================
Парус на «Чижике».
Мачта с парусом, установленная на обычную гребную лодку, еще не превращает ее в настоящий парусник. Кроме паруса и рангоута с такелажем, позволяющих поставить парус и управлять им, необходимы руль с увеличенной площадью пера и обязательно - шверт или шверты, удерживающие лодку от чрезмерного бокового сноса (дрей¬фа) при боковых и, тем более, крутых к ветру курсах - под углом до 40-50° навстречу ветру .
Размещение экипажа, а следовательно, и устройство банок, на парусной лодке всегда не такое, как на гребной или моторной: экипаж должен откренивать лодку, противодействуя кренящему давлению ветра, а для этого людям необходимо размещаться вдоль борта. Кроме того, размерения и форма корпуса лодки должны соответствовать условиям плавания под парусом, т. е. быть рассчитанными на движение с относительно небольшой скоростью.
«Чижик» (см. «КЯ» № 24) проектировался как гребная лодка с возможностью применения маломощного подвесного мотора: естественно, конструкция лодки была рассчитана именно на эти варианты использования. Так, на «Чижике» была устроена продольная средняя банка для гребца; благодаря этому можно придавать лодке оптимальный дифферент в зависимости от числа пассажиров, остается свободное пространство для прохода вдоль лодки, по бокам от этой банки можно спать на еланях. Однако эта же банка совсем не нужна на «Чижике» — швертботе.

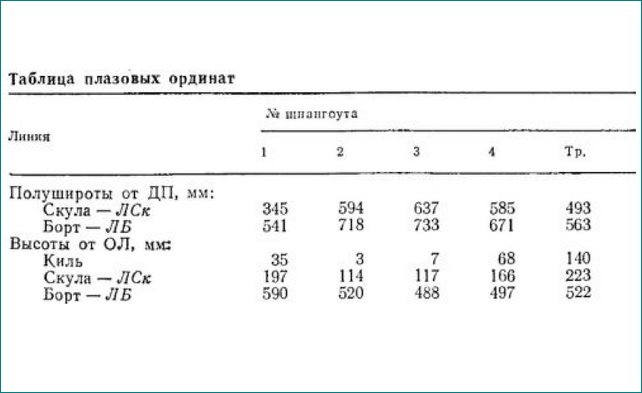

Основные данные лодки «Чижик»
Длина наибольшая 3,47м
Ширина наибольшая 1,47м
Высота борта 0,5м
Грузоподъемность 300кг
Мощность до 5 ПМ, л. с.
Для превращения «Чижика» в парусную лодку необходимы соответствующие изменения в конструкции его корпуса, поэтому читателям сборника, интересующимся этим вопросом, предлагаются два варианта:
1 вариант - наиболее полно учитывает требования к парусно — гребной лодке, но предусматривает зна¬чительные изменения в первоначальном проекте. Этот вариант лучше реализовать тем, кто еще только собирается строить «Чижик»;
2 вариант-представляет собой компромиссное решение, предус¬матривающее минимум изменений уже готовой лодки, построенной по первоначальным чертежам.
В 1 варианте необходимы оборудование швертового колодца, поперечной и двух бортовых банок в кокпите и крепление съемных деталей- мачты и руля. Корпус лодки строится по первоначальному проекту, но бортовой стрингер доводится до шп. 1. Вместо продольной банки устанавливается швертовый колодец, представляющий собой узкий, открытый только снизу, ящик, закрепленный шурупами на клею над прорезью для шверта в киле. Колодец раскрепляется поперечной банкой, опирающейся на бортовой стрингер.
Стенки колодца и настил банки вырезаются из водостойкой фанеры толщиной 6 мм. Окончательная сборка колодца производится после крепления изнутри вертикальных стоек на шп. 2. На «Чижике» удобен именно закрытый сверху колодец - через открытый колодец (поневоле его пришлось бы сделать низким) при сколько-нибудь значительном волнении в лодку стала бы заплескивать вода.
Алеша» - первый швертбот на базе «Чижика», построенный в г Гусь-Хрустальный В. Жирновым.
Корпус изготовлен точно по чертежам, приведенным в № 24 „КЯ» Поперек корпуса поставлена жесткая банка, раскрепляющая швертовый колодец. Кормовой плавник сделан выше-до 120 мм па транце. Швертбот вооружен шлюпом с площадью парусности около 6 м2. Полная высота мачты, раскрепленной штагом (ст. тросик диаметр 3) и вантами с винтовыми талрепами, -о,8 м от степса. Мачта и гик (2,0 м) склеены из сосновых реек и имеют ликпаз. Тросовый погон гика-шкота навешен на транец. По погону скользит блочок диаметром 25 мм гика-шкот проведен через блок примерно посередине гика и футблок, закрепленный на днище.
В связи с туристским назначением лодки необходимо применение поворотного шверта; более простые неповоротные - «втыкающиеся» швер-ты вызывают жесткие удары при столкновении с подводными препятствиями и неудобны, а иногда даже опасны при плавании в незнакомом районе.
Шверт вращается на оси, щечки которой крепятся шурупами снаружи киля, чтобы избежать высверливания отверстий в нижней части швертового колодца. Поворачивается шверт при помощи тяги из металлического прутка или толстостенной трубки диаметром 20 мм, приклепанной к его задней кромке (не забудьте поставить в трубке заглушку!). Тяга должна быть очень тщательно изогнута по окружности радиусом 250 мм (по оси). На выходе ее из швертового колодца устанавливается уплотнение из микропористой резины толщиной около 10 мм, прижатой металлической накладкой. Отверстие в резине должно быть меньшего диаметра, чем тяга. Поднимается и опускается шверт толкателем из металлической полосы 4X30, шарнирно прикрепленной к тяге винтом М8. На кормовом конце толкателя желательно установить рукоятку в виде деревянного шарика (идея этой конструкции заимствована с одного старинного швертбота).
Переднюю и заднюю кромки шверта надо заострить, а по передней кромке желательно закрепить защитную оковку из латунной полосы толщиной 1 мм. Удобнее всего в эксплуатации съемные бортрвые банки, опирающиеся на бортовой стрингер, упорный брусок на переборке кормового рундука и полоску фанеры под поперечной банкой. Удерживаются на месте они поворотными фиксаторами, такими же, как фиксаторы поликов. Под продольными банками надо надежно прикрепить к корпусу лодки блоки плавучести из пенопласта.
Руль состоит из рулевой колодки и подъемного пера. Колодка собирается на клею и болтах диаметром 5-6 мм из трех слоев бакелизированной фанеры. Средняя часть толщиной 12 мм имеет секторный вырез для пера руля. Боковые щеки имеют толщину по 8 мм. Румпель крепится к колодке при помощи металлической обоймы, согнутой из листа. Рулевые петли выпиливаются из угольника с толщиной стенки не менее 4 мм или изгибаются из по¬лосы и крепятся к колодке шурупами диаметром 6 мм. Штыри (из болтов М8 с обрезанными головками) вворачиваются в резьбу отверстий петель и расклепываются. Нижний штырь должен быть обязательно длиннее верхнего примерно на 20 мм, иначе руль будет трудно установить на место. Детали рулевых петель, крепящиеся к транцу, тоже выпиливаются из угольника и устанавливаются на сквозных болтах Мб.
Перо руля вырезается из бакелизированной фанеры толщиной 12 мм и, так же, как шверт, заостряется по кромкам и защищается оковкой. Осью пера служит болт М8, затяжка которого регулируется таким образом, чтобы поднятое перо удерживалось за счет трения о щеки колодки. Верхнюю часть пера руля следует прошкурить, чтобы она свободно входила в щель колодки. Опускается в воду перо непосредственно рукой; для этого на его задней кромке и предусмотрен рычаг с рукояткой. Для страховки от выскакивания из петель руль фиксируется плоской пружиной, закрепленной выше нижней рулевой петли.
На транце лодки по правому борту на расстоянии 400 мм от ДП устанавливается вторая пара рулевых петель, на которые руль перевешивается при ходе на веслах. Это очень удобно для рулевого, так как румпель свободно ходит под правой рукой, а не упирается в спину; смещение руля практически не отражается на управляемости лодки.

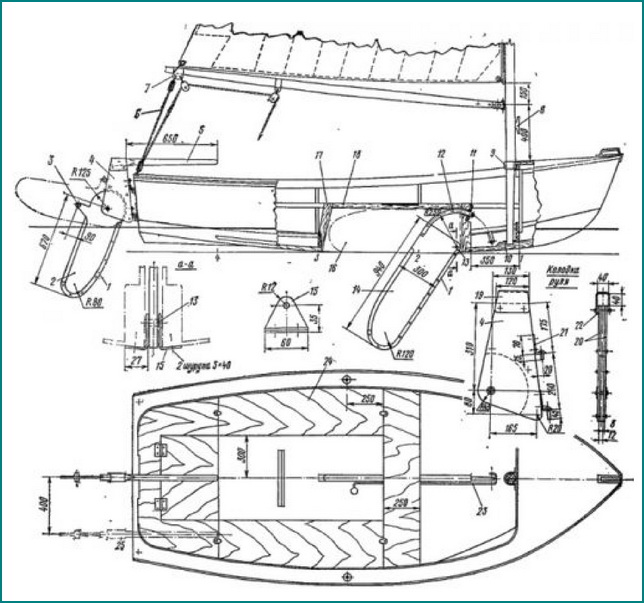

Оборудование „Чижика» швертовым и рулевым устройством
1 - оковка из полосы 1X30; 2-перо руля, бакфанера 6 = 12; 3 - рукоятка для подъема пера; 4- колодка руля; 5 -румпель, 40X40; 6 - гика-шкот; 7 - обойма гика, 6 = 2 мм; 8- утка для фала; 9- обойма из полосы 3X40, крепить к бимсу сквозными болтами М 6; 10- накладка степса, 6 = 2 мм с прямоугольным отверстием для шпора мачты; 11- уплотнение отверстия для тяги 12; 12 - тяга из трубки 0 20 мм; 13 - ось шверта - палец 0 12 мм; 14 - шверт, бакфанера 6 = 12; 15-щечки оси шверта, 6 = 2,5мм; 16- стенка колодца; фанера 6=6; 17 - стойка (шпонка) колодца 25X60; 18 - планширь-заглушка колодца 25X30; 19- обойма румпеля, 6 = 2; 20 - боковые щеки колодки, бакфанера 6=8; 21 - рулевая петля; 22- прокладка из фанеры 6 = 6; 23 - тяга шверта; 24- бортовые сиденья-банки; 25 - положение руля при гребле.

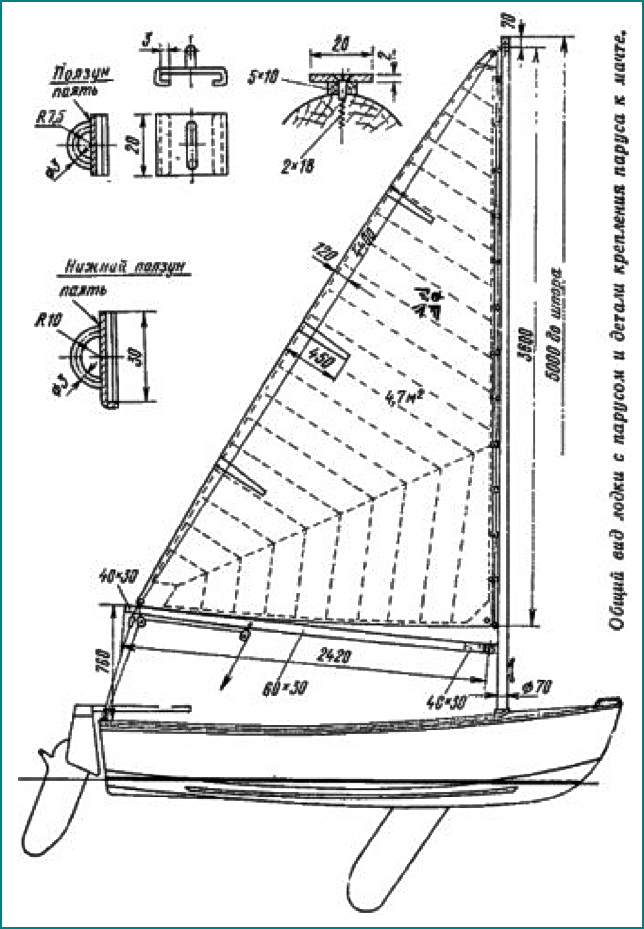

Заготовка мачты выклеивается из трех-четырех сосновых брусков нужной длины. Сечение мачты выше комингса кокпита и примерно до половины высоты - круг диаметром 70 /л/л. Выше этого уровня передняя и боковые кромки плавно состругиваются до сечения на топе 40X50, внизу - до сечения у шпора 30 X 50 (больший размер в обоих случаях вдоль ДП).
Вариант со шверцами
1 - оковка 20X2; 2 - киль 25X80; 3 - основание колодца 20 X 60; 4 - вырез для толкателя шверта; 5 -стойка колодца 20X60; 6 - планширь колодца 25Х30; 7 -с тенка колодца, 6 = 6; 8 -ребро жесткости поперечной банки 20X30; 9 - настил банки, 6=6; 10 - комингс, фанера 4X50; 11 -карлеигс, 20Х 25; 12 - привальный брус, 18X30; 13 - опорный брусок банки,18X30; 14 - топтимберс 6 = 20; 15 - скуловой стрингер, 18X30; 16 - обшивка, 6=4; 17- флортимберс 6 = 20; 18-днищевой полоз 20X30.
Простейший вертлюг гика.
1 - гик; 2- винт М5, 2 шт; 3 — полоса б=6 врезать в гик; 4,6 - болты М8; 5 - шайба 8; 7 – скоба, крепить к мачте на двух шурупах 5Х32; 8 – обойма б=2.
Вариант лодки со шверцами.
1-оковка шверца, Х40, латунь; 2-шверц, бакфанера 6=15/16; 3-сорлинь; 4-подшипник; 5-обойма из стали диаметр 3; 6-опорный брусок; 7-продольное сиденье; 8 -поперечная банка 6=6; 9-подкладка из сосны; 10-чека; 11 - гнутая ось; 12- стопорное кольцо.
В верхнюю часть мачты врезается шкив для фала; внизу крепятся вертлюг гика и утка фала. По задней кромке мачты крепится шурупами через рейку 5X10 рельс для ползунов грота - тщательно выровненная металлическая полоса 2X20.
Шпор мачты входит в гнездо степса глубиной 25 мм, вырезанное в задней части форштевня, и усиленное наложенной сверху металлической скобой толщиной 2 мм с пропиленным в ней прямоугольным отверстием для прохода шпора. Готовая мачта, как и все детали рангоута, покрывается бесцветным лаком (масляным или пентафталевым). Стоячего такелажа нет - ванты и штаг не нужны; мачту вместе с гиком и парусом легко снимать с лодки. При необходимости можно сделать мачту разборной. В этом случае верхняя и нижняя части мачты соединяются муфтой из металлической трубы с толщиной стенки около 2 мм. Муфта длиной 400мм крепится шурупами или сквозными болтами к верхней части мачты; чтобы зафиксировать правильное положение соединяемых частей мачты, в нижнюю часть вворачивается шуруп диаметром Мб, а в муфте делается прорезь глубиной примерно 20 мм. В районе муфты рельс для ползунов грота крепится на коротких винтах М4, ввернутых в отверстия с нарезанной резьбой.
Гик сечением 30 X 60 лучше склеить по толщине из двух сосновых брусков. К концам гик состругивается по нижней кромке до высоты 40 мм.
При оборудовании по второму варианту лодка снабжается уже не швертом, а навесными шверцами. На обоих бортах в районе шп. 2 с внутренней стороны обшивки устанавливается опорный брусок для поперечной банки (разрезан на шпангоуте), а снаружи-брусок для упора шверцев. Поперечная банка крепится к этим опорным брускам у борта и к продольной банке. Под палубой по обеим сторонам бимса шп. 2 устанавливаются подушки для подшипников шверцев.
Шверцы вырезаются из бакелизированной фанеры толщиной 15- 16 мм, вертикальные кромки их заостряются, по ним ставятся защитные оковки. Верхней частью шверц надевается на ось из стального прутка диаметром 16 мм, изогнутую под прямым углом. В обойме шверца ось фиксируется стопором в виде винта Мб без головки, ввернутого в ось и ходящего в прорези обоймы. Ось шверца вставляется в палубный подшипник и фиксируется в нем поворотной чекой. Поперечные перемещения оси в подшипнике ограничиваются приклепанным к ней обрезком трубки, из которой изготавливалась втулка обоймы. Поднимаются шверцы сорлинями, которые закладываются на утки внутри лодки.
Конструкция мачты, гика и руля такая же, как в 1 варианте, но площадь паруса рекомендуется уменьшить на 1 м2 с учетом того, что площадь шверца меньше, чем шверта, а возможности для откренивания лодки из-за другого расположения банок несколько хуже.
Изготовление парусного вооружения является довольно сложным и трудоемким делом, но удовольствие от плавания под парусом, без сомнения, с лихвой окупит этот труд. Однако необходимо предупредить, что управление парусной лодкой, даже такой маленькой, как «Чижик», требует специальной подготовки рулевого. Лучше всего учиться парусному делу в яхт-клубе.
При самостоятельном изучении искусства плавания под парусами следует неукоснительно соблюдать основные правила безопасности:
Не перегружайте лодку; не берите на борт людей, не умеющих плавать, и маленьких детей;
При плавании под парусом экипаж всегда должен находиться в спасательных жилетах;
Внимательно следите за погодой; при опасности шквала немедленно убирайте парус и садитесь за весла;
Нельзя выходить под парусом при ветре сильнее 4 баллов, а вначале, при недостаточном опыте, не более 3 баллов;
Никогда не закладывайте шкоты на утку; бухточку фала всегда держите чистой - готовой для спуска паруса;
Выходя под парусом, проверьте, не забыли ли вы взять весла;
Пока вы не обрели уверенность в своих силах, не уходите из района, где вам может быть оказана
немедленная помощь в случае опрокидывания.
Проект, чертежи, эскизы и описание технологии изготовления
лодки из одного листа фанеры
Предлагаю вашему вниманию проект, эскизы и описание технологии изготовления лодки из одного листа фанеры . Конструкция и технология разработаны мной на основе опыта постройки и эксплуатации более 50 подобных лодочек. Если делать так, как написано, избегая больших перекуров, то построить эту лодку можно за две недели, а то и быстрее. В общем, это рыболовная лодка для «небогатенького Буратино», к тому же не обладающего опытом мастера-столяра, которым славился его папа Карло. Стоимость основных материалов (лист фанеры размером 3х1,5 м; рейки, краска и эпоксидка) составила всего 625 рублей.
Основные материалы, необходимые для постройки лодки:
- монетка (неважно какого достоинства и какой страны);
- фанера водостойкая марки ФСФ - 1 лист размером 1500х3000 мм и толщиной 4 мм;
- рейки для бортов: 3-метровые сечением 10х40 мм - 4 штуки;
- метровые сечением 25х50 мм - 2 штуки;
- рейки для днища: 2,5-метровые сечением 20х40...50 мм - 2 штуки;
- 90-сантиметровые сечением 10х40 мм - 6 штук;
- доски: полупереборка - упор под банку (размеры 1200х125х15 мм) - 1 штука;
- банка (размеры 1200х250х25 мм) - 1 штука;
- обвязка транца (размеры 1000х140х20 мм) - 1 штука;
- упор под ноги гребца (размеры 1000х50х25 мм) - 1 штука;
- эпоксидный клей - 5 кг;
- краска;
- стеклоткань - 3 м (при ширине 0,9 м);
- проволока медная диаметром 1,5 мм, гвозди, шурупы.
Инструмент: пила, дрель со сверлами, струбцины, рубанок, наждачная шкурка.
P. S. Необходимо приобрести уключины (рис. 1). Я делаю такие сам из нержавейки. Пока никаких нареканий на их качество не было.
Технология постройки лодки из одного листа фанеры
Сразу хочу сказать, что строить мы будем лодку с плоским дном. Такая конструкция проще и надежнее.
1. Берем лист фанеры и размечаем по эскизу с помощью рейки линию скулы и часть транца одного правого борта (линия АБВ на рис. 2). Можно в «реперные» точки забить гвоздики. Размеры даны в миллиметрах по привычке, можно было привести их и в сантиметрах. Да и точность размеров тут особенно не нужна. Чуть больше-меньше... Главное, чтобы выкройка днища оказалась симметричной.
2. Выпиливаем часть транца и правую скулу по линии АБВ (см. рис. 2).
3. Укладываем образовавшуюся обрезанную часть (на рис. 2 - правый борт) на левый борт, крепим последний там струбцинами или гвоздями, чтобы он не сдвинулся с места, и с его помощью, как по шаблону, размечаем отдельно днище и отдельно транец. В этом случае симметрия днища и транца будет соблюдена полностью. Заметим, что в результате проделанных операций по выпиливанию от листа фанеры у нас остались два куска, которые пойдут на изготовление бортов, и транец.
4. По краю кормы, днища и соответствующему краю транца сверлим отверстия диаметром 1,6 мм через каждые 150 мм.
5. Проволокой прикручиваем транец к днищу (используя отверстия).
6. Устанавливаем днище на табуретку и три стула (рис. 3). С помощью классических приемов и классической литературы («Королева Марго», «Война и мир») создаем требуемый прогиб днища в 100 мм и нужный наклон транца. (Хорошо при этом подложить под днище рейки, которые пойдут потом на борта, особенно если фанера толщиной 4 мм).
7. На одном из оставшихся кусков фанеры размечаем контуры борта с учетом наклона транца. Для этого заготовку для борта прижимают к скуле днища. Для удобства в транце вверху можно просверлить отверстия и прикрутить к нему заготовку проволокой, но все равно для разметки борта потребуется помощник, который будет держать носовую часть заготовки будущего борта, и прочертить карандашом оставшуюся на его долю линию соприкосновения заготовки с днищем и линию форштевня.
8. Выпиливаем борт, а затем, используя его в качестве шаблона, выпиливаем и другой борт. Образовавшие неровности удаляем рубанком или, что лучше, шкуркой погрубее, обернутой вокруг деревянного брусочка. Борта стараются сделать как можно более одинаковыми.
9. По краям днища и соответствующим краям бортов сверлим отверстия с шагом 150 мм, промазываем лодку жидкостью против гниения, например, «Сенеж», что значительно увеличит срок службы лодки особенно, если фанера березовая, и сшиваем лодку медной проволокой диаметром 1,5 мм. Скрутки формируем снаружи. Учтите, что борт при стыковке с днищем ставят на днище. Транец тоже ставят на днище и располагают внутри бортов.
10. Осаживаем и обстукиваем молотком проволоку скрепок.
11. Вставляем банку и переборку, временно укрепив их шурупами, и приклеиваем планки по бортам. Короткие планки, в середине которых будут отверстия под уключины, предварительно прострагивают на ус и вклеивают между внутренней бортовой рейкой и фанерным бортом. Центр отверстия под уключины отстоит от банки (сиденья) на 300 мм. Вклеиваем кницы (элементы конструкции корпуса судна для соединения отдельных частей корпуса, расположенных под углом одна к другой), фиксируя их временно струбцинами, гвоздями или шурупами на «Мухах». «Муха», или «Сухарик» - это деревянная или фанерная шайба произвольной формы под временный гвоздь (шуруп), чтобы потом легче было его удалить.
12. Проклеиваем стыки днища и бортов изнутри стеклотканью в три слоя. При этом ширина внутренней полоски составляет 25 мм, средней - 40 мм, наружной (верхней) - 50 мм. Перед оклейкой этих стыков снаружи скрепки следует откусить. Рубанком и шкуркой подрабатываем неровности, скругляем скулу снаружи. В кницах сверлим отверстия, чтобы к концам можно было бы привязать якорный канат, швартов, садок и т. п. Вклеиваем окончательно банку, а на днище на клею крепим монетку «на счастье». Хотя я в приметы не верю, но заметил, что «монетка» помогает даже тем, кто этому не верит. Приклеиваем упор и планочки под ноги и на днище, чтобы сберечь краску и соответственно фанеру от потертостей и намокания. Планочки эти внутри корпуса располагаем поперек, снаружи - вдоль.
13. Вырезаем и приклеиваем доску на транец.
14. Во все отверстия, оставшиеся от «временных» шурупов и гвоздей, забиваем нагеля (деревянные гвозди), смазанные эпоксидкой. Когда эпоксидка отвердеет, лишнее срезают, а место расположения нагеля шпаклюют и зачищают. Красить лодку лучше пентафталевой краской для наружных поверхностей. Проверьте только, сочетается ли использованная жидкость против гниения с этой краской. И вообще, полезно прочитать, что на банке с краской написано.
15. Расстояние от кромки банки до отверстия для уключины, как уже говорилось, равно 30 см. Сверлим отверстие диаметром 17 мм в толстой рейке. Если нет сверла диаметром 17 мм, то можно просверлить отверстие меньшего диаметра, после чего расширить его какой-нибудь подходящей железкой. В полученное отверстие вставляют подходящую по диаметру трубку из нержавейки или латуни (алюминий быстро сотрется, железо поржавеет) длиной примерно 70 мм с толщиной стенки не менее 1,5 мм. Перед тем, как вставлять трубку в отверстие, ее обматывают стеклотканью, смоченной в эпоксидке. Сверху трубку утапливают заподлицо с бортом, чтобы леска или сеть не цеплялась за нее. Если трубка большего диаметра, чем надо, внутреннюю рейку придется взять потолще. Желательно, чтобы эти трубки были единственными деталями из металла во всей конструкции (не считая, понятно, скрепок). Можно поднять подуключину повыше с помощью «подушки» - брусочка толщиной 30...40 мм, который придется приклеить к планширю и закрепить нагелями. Трубочку тогда следует взять подлиней. Грести будет удобнее, но те, кто пользуются сетями утверждают, что такая «подушка» мешает.
Весла. Есть множество вариантов изготовления весел. Их делают из цельных досок, реек, труб. Англицкие шлюпочники рекомендуют собирать веретено весла из 14 реек ясеня, выросшего на открытом участке южного склона, причем годятся только рейки, напиленные только из северной части ствола! Я получал удовлетворивший меня результат, выполнив веретено и рукоятку весла из 2-метрового бруса сечением 50х50 мм. Правда, лучше оказался такой же брус, но склеенный из доски-дюймовки. В качестве лопасти я вставил в прорезь веретена фанерку размером 400х200 мм и толщиной 6 мм. У лопасти веретено прострагивают до диаметра 35 мм. Перед рукояткой я оставлял сечение квадратным. С веслом проще управляться, если центр тяжести весла находится ближе к уключине. Иногда для этого в рукоятки даже запивают свинец. Весло получается длиной 220 см, лопасть в прорези крепят клеем и двумя самодельными (из проволоки диаметром 4 мм) алюминиевыми заклепками. Не делайте весла короче 2 м, так как выгрести против ветра и течения такими веслами будет очень трудно. Можно весла купить, мне попадались в магазине весла с пластиковыми лопастями, но стоили они 750 руб., а материалы на всю лодку - всего 625 руб.
P. S. Не забудьте монетку приклеить.
Что и для чего можно изменить при постройке лодки
Днище. Если плыть не далеко, волны на водоеме не бывает, а каждый см осадки имеет значение, днище вообще можно сделать прямым (без кривизны). Но на такой лодке корма начнет тянуть за собой воду и грести будет тяжело. В этом случае днище у лодки шириной 120 см лучше сделать пошире (примерно 1 м) при ширине транца 80 см.
Если придется пробираться сквозь камыши, можно сделать днище поуже, но при его ширине менее 70 см уже «не стрельнешь» и спиннинг забрасывать придется осторожно. Особенно, если вода холодная!
Для желающих построить себе лодку из одного листа фанеры , по форме напоминающую обычную деревянную килевую лодку , на рис. 4 приведена конструкция «киля», который образуется при формировании днища из двух заготовок из фанеры, соединяемых под углом 100°...120°.
Нос. Если у лодки сделать нос прямоугольным, как у «оптимиста», ее грузоподъемность и остойчивость возрастут. На ней можно будет плавать и втроем, если вести себя осторожно. Но грести против волны и ветра, а также пробираться сквозь камыши будет труднее. Еще понадобится подыскать для носа кусок фанеры или дощечку, что к тому же увеличит массу лодки.
Мотор. Если транец подкрепить, можно на нем подвесить и моторчик мощностью 5 л. с., но гораздо безопаснее использовать моторчик мощностью не более 2 л. с. или электромотор «Снеток», например. Но опять же - это дополнительный вес.
Кормовая банка. Постоянная кормовая банка, понятно, увеличит вес лодки, а ведь после долгой гребли и рыбалки каждый лишний грамм лодки кажется килограммом. В банках в виде ящичков можно кое-что хранить, но помните, чтобы что-то достать оттуда, с банки надо встать, а это не всегда безопасно.
Киль. Подобный плавник в кормовой части лодки (его размеры: длина 1 м, высота 7 см, толщина 25 мм) поможет, особенно неопытному гребцу, удержать лодку на курсе, но окажется помехой при отходе лодки от берега с отмелью. Вообще-то киль советую сделать, а если он будет мешать, то рубанок уже изобрели, а вот подрабатывать киль топором не советую.
Паруса. Для нашей лодки вполне допустим парус, руль и шверт от «оптимиста». В результате получится маленькая «Очаковская шаланда».
Однако, принимаясь за модернизацию лодки, помните, что любые усовершенствования и приспособления тянут за собой целый воз проблем и дополнительных материалов. Может проще будет подыскать проект другой лодки. На сайте сайт, например, их очень , и . Достоинства же этого проекта: минимальная стоимость и трудоемкость, отсутствие особых требований к квалификации мастера-исполнителя и очень даже удовлетворительные (!) потребительские качества лодки.
Что и чем можно заменить при строительстве лодки
Фанеру марки ФСФ вполне заменит фанера марки ФК, только последнюю после склейки придется проолифить горячей олифой и прокрасить тщательнее. Известны примеры, когда при аккуратном уходе лодки из такой фанеры служили многие годы. Если для реек нет древесины хвойных пород, то вполне для подобных целей подойдет и древесина лиственных пород. Ведь вам не вокруг мыса Горн идти, а за несколько лет авось и рейки из березы не сгниют. Вспомните, делают из мягких осины и тополя, а служат они долгие годы. Правда, из лиственных пород лучше взять ясень (рейки) и липу (дощечки).
Если нет фанеры нужного размера, те или иные можно собрать из отдельных кусков. При этом возможны варианты. Например, если длина днища получается короче нужной всего на 20 см, а ваш собственный вес менее 90 кг, можно этой длиной и ограничиться. Замечу, что заусовывать соединяемые края фанеры не надо, проще и надежнее склеить их просто встык. С внутренней стороны корпуса на стык потребуется положить планку толщиной 10...15 мм и шириной 5...7 см, а снаружи полоску стеклоткани. Далее стык сшивают проволокой, а если нет проволоки, можно и ниткой или бечевочкой (лучше синтетикой). Отверстия для проволоки можно просверлить или выполнить трехгранным шилом, например. И если получатся отверстия диаметром не 1,6 мм, а больше, ничего страшного, все равно эпоксидка их залепит.
На чем можно сэкономить
При дефиците стеклоткани полоски из нее можно нарезать поуже, но все-таки шириной не менее 3 см, а надежно загерметезировать стык позволят и два слоя. В случае необходимости эпоксидку вполне заменит любой водостойкий клей, но при этом внизу по скуле надо будет приклеить рейку сечением 30х25 мм и организовать крепление днища с бортами на шурупах, располагая последние с шагом 100...150 мм. В этом случае рейку приклеивают сначала к борту (с выпуском за кромку примерно на 5 мм), а потом «снимают малку», то есть прострагивают ее для плотного прилегания к днищу.
Рейки к бортам можно прикрепить и без клея (только гвоздями или шурупами, предварительно промазав их краской). Но тогда придется увеличить размеры сечения реек примерно на треть, а размер книц - в два раза, вырезав их из доски толщиной не менее 30 мм (известно, что клееная деталь работает, как одно целое, а из сколоченных частей, как колхозники в колхозе (вроде бы и вместе, а...).
Неплохие подуключины получатся и из стальной трубки, которую надо будет приварить к планке и прикрутить болтами М8. Если есть трубки слишком большого диаметра, то в них следует вставить вкладыши из пластмассовых бутылок. С такими вкладышами уключины не скрипят, и мне кажется, что с ними даже грести становится легче. Диаметр осей уключин больше 12 мм делать не стоит, а меньше 10 мм - как-то не совсем практично.
Фанеру (если нет нужного формата), как уже говорилось, можно стыковать не заусовывая, а просто встык, положив снаружи одну полоску стеклоткани, а изнутри планку 20х50 мм.
Ошибки при постройке лодки
Если ваш вес 90 кг или больше, рейками, предусмотренными проектом, днище не удержишь. Оно будет прогибаться под ногами вниз, а водой выгибаться вверх (осадка-то увеличилась). Срок службы лодки уменьшится весьма значительно, так что в этом случае придется взять фанерку на днище потолще (хотя бы 6-миллиметровую). Или потребуется приклеить на дно поперечные рейки (флоры) сечением минимум 20х50 мм. Приклеивают такие рейки ребром с шагом 30 см. Хотя один мой знакомый (вес нетто - 105 кг) два года назад, взяв у меня лодку, клятвенно обещал сесть на диету и сбросить вес до 80 кг. Соврал, конечно. Тем не менее, лодка служит до сих пор, но он редко рыбачит.
Понятно, при разметке днища и бортов рейку невозможно уложить - изогнуть одинаково, используя всего три отправных точки. Поэтому, чтобы лодка не получилась кривой, соблюдайте предложенную технологию раскроя. Конечно, кривая лодка тоже будет держаться на воде, но...!
Применять гвозди при строительстве лодки быстрее и дешевле, а с помощью шурупов работу удается выполнить аккуратнее, если не забывать сверлить под каждый шуруп отверстие и сам шуруп смазывать каким-либо маслом (хоть растительным). Иначе потом этот шуруп не выкрутить. При креплении реек для их фиксации в нужном положении желательно использовать хотя бы две струбцины, например, от обычной мясорубки. Ведь руками удержать рейки как надо трудно. Для крепления планок лучше брать шурупы длиной 20...25 мм покрупнее с полукруглой головкой под отвертку с плоским жалом. И подкладывать под них «мухи» или металлические шайбы.
Крепить планки начинают от какой-либо выбранной точки, действуя в дальнейшем обязательно в одном направлении (мне кажется, что удобнее наружные рейки начинать крепить от середины, а внутренние - от транца). При этом гвозди (шурупы) устанавливают подряд, так как иначе могут получиться «пузыри». А чтобы лодка не оказалась кривой, при креплении на бортах симметричных реек поочередно забивают гвозди то в рейку на одном борту, то в рейку на другом.
Нельзя «экономить» эпоксидку, нанося на склеиваемые поверхности слишком тонкий слой смолы. В этом случае эпоксидка просто впитается в дерево и на клеевой слой ничего не останется. Напомню, что ориентировочный расход смолы должен составлять около 200 г на 3-метровую рейку или полоску стеклоткани такой же длины. Наносят эпоксидку кистью или шпателем, если после сжатия склеиваемых деталей избыточная смола выдавится наружу, значит все правильно. Кстати, «лишнюю» смолу, если поторопиться, можно использовать, чтобы проклеить швы, нанести на корпус вместо лака, зашпаклевать отверстия от сучков. Основываясь на собственном опыте, могу утверждать, что обычно больше 200 г смолы за раз использовать не удается (и это при том, что все готово к сборке). Словом, поспешайте! Иначе смола затвердеет или закипит. Летом на солнышке смола в баночке твердеет или даже закипает за несколько минут. Особенно ЭД-16. На стандартной упаковке эпоксидки написано, что работать с ней надо в перчатках, так что не экономьте на них. Ну а если перчаток нет, тогда руки предварительно намажьте маслом, лучше растительным, и присыпьте их порошком, например, тальком или мукой, чтобы не пачкать жирными руками склеиваемые детали. Или можно руки просто намылить, после чего дать мылу высохнуть. Оттирать руки от смолы тоже лучше с помощью растительного масла и тряпки, да и растворители для этого годятся почти любые (ацетон, 646, сольвент). Перчатки тоже дольше послужат, если их намылить, высушить, а после работы вымыть водой опять же с мылом.
Ваша безопасность при постройке лодки и потом!
Берегите лицо и глаза от смолы, а главное, от отвердителя. Как известно, отвердители бывают разные, но в состав тех, что мне попадались, входили цианиды. Надеюсь, про свойства цианистого калия слышали все.
Фанера, конечно, не тонет, но запас ее плавучести минимален, и понятно, что лодка, заполненная водой, не удержит вас с грузом на плаву. Так что полезно иметь в лодке куски пенопласта или пластиковые бутылки вместимостью не менее 10/7. Разместить их лучше всего под банкой со стороны носа в мешке, который следует надежно привязать к лодке - на спасательных шлюпках под сиденьями раньше имелись запаянные бачки (из оцинкованной жести) с воздухом. В корме хорошо иметь плиту из пенопласта толщиной 5...10 см и размером 40х50 см в качестве сиденья для пассажира, ну и еще для плавучести. И удобно положить на нее что-то, требующее сухого места. Можно банку сделать пониже, высотой, например, 100 мм, что позволит при хорошей погоде сесть повыше, подложив на банку ту же плиту из пенопласта (на которой, кстати, и сидеть теплее). Чтобы пенопласт не крошился, сшейте для плиты мешок из старой рубашки. Мешок с этой плитой необходимо привязать к банке. А кормовую плиту удобнее привязать к упору для ног.
Расстояние от кромки банки до упора для ног средне-стандартное и составляет 70 см, но разумнее вклеить упор на расстоянии, которое удобно вам.
Помните также, лодочка в два раза легче вас, и перевернуть ее при неосторожном обращении очень даже просто. Вообще-то лодка достаточно остойчивая, поэтому со временем возникает ощущение, что она вообще не в состоянии перевернуться. Однако это совсем не так.
Стеклоткань, чтобы с нее не летела стеклянная пыль, на заводе-изготовителе пропитывают (промасливают). Поэтому, чтобы надежнее ее приклеить, ткань необходимо обезжирить, что я и делаю с помощью электроплитки с открытой спиралью. Грею ткань, пока не перестанет идти дым. Можно ткань обжигать и в духовке электрической плиты, но дыму в кухне будет! Специальную судостроительную ткань отжигать не нужно, состав, которым она пропитана, адгезии не мешает, но вряд ли вы ее достанете. На всякий случай сообщаю марку этой ткани - Т-11-ГВС-9.
Так сложилось, что на даче у нас всегда было три лодки: металлическая казанка и две деревянных плоскодонки. Казанка на воде каждый год, а из плоскодонок одна на воде, а вторая на чистке и покраске. На следующий год наоборот. Лет пять назад, во время пожара лодка, которая лежала под домом вместе с домом и сгорела. Отстроились после пожара.
И единственная плоскодонка, которую теперь красили весной, а потом скорее-скорее спускали на воду (ибо на рыбалку им, видите-ли, сильно хочется), стала крайне быстро набирать физический износ. Встал вопрос о том, что надо все-таки сделать вторую. Папа и деверь долго искали доску из лиственницы нужного размера и в конце концов нашли на пилораме заготовку для досок меньшего сечения, которую еще не успели распустить. Закупить водостойкую фанеру уже было делом техники.
Две доски, отторцевали слегка под углом, градусов 15 (на глазок), насверлили в краях дырок и зашнуровали проводом (медь 2,5 кв.мм. но это совершенно неважно). Далее, напрягая все сфинктеры, раздвинули середину и расперли бруском.
Я в работе участвовать не собирался, строили папа и деверь, ибо лодка рыбацкая, а я совсем не рыбак. Но когда рядом работают удержаться я не смог, к тому же у меня больше плотницкого опыта чисто технически. Технологию же в теории знал только папа. Они с дедом лет двадцать-тридцать назад построили не одну, да и не две лодки пожалуй.
Постепенно встали на места распорки.
Оформились нос и корма (упирающиеся части), все соединения сажаются на герметик довольно обильно. Довольно геморройная подгонка, в первый раз, во всяком случае, точно.
Пошла жара. Фанера 12 мм.
