Как самому сделать байдарку
Байдарками называются узкие гребные лодки с острым носом и кормой, которые сейчас активно используются для сплава, для туризма, охоты, экспедиций, семейных прогулок и походов по заповедным местам. От обычных лодок они отличаются малой осадкой, высокой проходимостью, компактными размерами, небольшим весом и способом гребли, которая осуществляется двухлопастными веслами. Байдарки способны свободно проникнуть туда, куда стандартной лодке вход закрыт. Это, например, узкие излучины, замусоренные, заросшие водорослями и камышом или заболоченные водоемы, реки с большим количеством крутых порогов и так далее. Именно поэтому они сегодня стали очень популярными среди любителей активного водного отдыха.
Современные байдарки изготавливаются из , полиэтилена, композитных материалов, дюралюминия, плотной ткани ПВХ. Они бывают одноместными, двухместными, трехместными, четырехместными, имеют различную конструкцию и разную стоимость. Однако многие любители времяпровождения на воде хотят не покупать уже готовую лодку, а сделать ее своими руками. В этом случае оптимальным выбором будет разборная модель с оболочкой, натягиваемой на каркас из деревянных и алюминиевых элементов. Лучше предпочесть одноместную байдарку, которая быстро собирается, обладает достаточной прочностью, маневренностью, хорошими ходовыми характеристиками и довольно большой грузоподъемностью. Оптимальным вариантом станет модель вроде байдарки «Сирена» весом около 16 килограмм из фанеры и дюралюминия, которая способна удовлетворить и заядлых рыболовов, и поклонников сплава по горным рекам или путешествий по просторным водоемам.
С чего начать построение самодельной байдарки
Для создания байдарки своими руками необходимо иметь ее чертежи, которые можно разработать самостоятельно или найти в интернете. На них должны быть в подробностях и с размерами изображены штевни, секции кильсона, фальшборты, мидельвейс, шпангоуты, форштевни, стрингера, привальные брусья, оболочка. Для создания чертежей можно взять за основу байдарку длиной 4 метра, шириной 65 сантиметров, высотой по борту 20 сантиметров.Если выбрана модель по аналогии с байдаркой «Сирена», ее фальшборт, ахтерштевень, форштевни изготавливаются из фанеры, стрингера и привальные брусья - из сосны, мидельвейсы и кильсон - из лиственницы. Оболочку можно сделать из плотной ткани ПХВ или М-72. Изначально для деревянных деталей следует приготовить сухую мелкослойную древесину сосны и лиственницы, фанеру БС-1 толщиной, 5,7 9 миллиметров, куски листового дюралюминия толщиной по 1, 1,5, 2, 3,4 миллиметра, металлический пруток диаметром около 8 миллиметров, куски из нержавеющей стали толщиной 08 и 2 миллиметра. Для крепежа понадобятся заклепки из алюминия диаметром 3-4 миллиметра, длиной 2-3 сантиметра и шурупы с антикоррозийным покрытием. Для оболочки потребуется порядка 5 квадратных метров водонепроницаемой ткани, такая же ткань пойдет на деку. Еще надо приготовить резиновый шланг диаметром 3,5 - 4 сантиметра и длиной 2 метра, шнур из резины диаметром0,5 сантиметра и длиной 1,2 метра и стапеля, на которых будет собираться каркас лодки.
Что нужно для сборки каркаса самодельной байдарки
Каркас байдарки включает в себя два штевня, пять шпангоутов, кильсон из четырех секций, четыре стрингера, два привальных бруса, мидельвейс и фальшборт. Для их сборки понадобятся язычки, замки, овальная планка из дюрали, крепления для фиксации привальных брусьев на штевнях, концевая планка, соединяющая стрингеры с привальными брусьями, замки для привальных брусьев и мидельвейса, выполненные из нержавеющей стали. Кроме того, потребуются крепления кильсона к штевням из нержавеющей стали, угольник для мидельвейса, клиновая накладка из дюралюминия, боковые и средние рейки для кильсона, поперечины из фанеры, язычок и замок для кильсона, рейка его средней секции, скоба для крепления фальшборта и мидельвейса из дюралюминия, скоба для фиксации стрингера на шпангоуте, защелка кильсона из дюралюминия с винтом из нержавеющей стали, кормовой фальшборт из фанеры с защелкой, петлей и угольником.

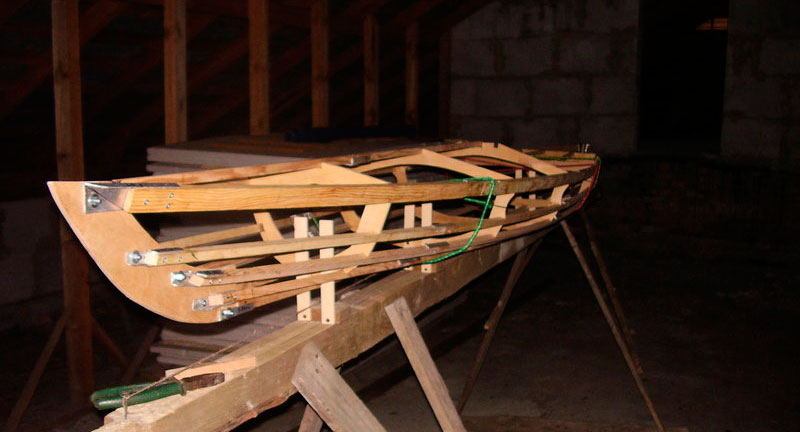

Сборка каркаса
Привальные брусья собираются со стрингерами по длине. Секции, состоящие из четырех частей, крепятся между собой язычковыми замками. К рейкам стрингеров в количестве восьми штук с одного конца заклепками присоединяются замки, с другого конца - язычки. К четырем из оставшихся восьми заготовок приклепываются замочки, к остальным четырем крепятся язычки. На привальные брусья устанавливаются дюралевые язычки и замки из нержавеющей стали. После этого переходят к сборке кильсона. Он состоит из трех вертикальных реек, которые соединяются поперечными планками. Секции кильсона крепятся между собой замками ии язычками, выполненными из нержавеющей стали. Они устанавливаются на все средние секции. На крайние секции крепятся либо замки, либо язычки. Секции мидельвейса тоже соединяются замками и язычками из нержавеющей стали.Кильсон собирают на ровной поверхности. Сначала на ней отмечают карандашом осевую линию и расположение шпангоутов для центральных секций. Потом выпиливают из фанеры толщиной 5 миллиметров поперечные планки для кильсона. Их длина составляет 2 метра, ширина 2,5 сантиметра. Планки приклеивают к рейкам кильсона эпоксидной смолой и закрепляют шурупами.
Возле штевней боковые рейки кильсона приподнимают и укладывают на клиновую накладку так, чтобы средняя рейка оказалась под ней. Она обрезается по накладке, а подгоняться под другие элементы будет уже при установке штевня. После этого с внутренней стороны обрезают боковые реки кильсона на расстоянии 10-12 сантиметров от накладки. Они должны быть обрезаны так, чтобы штевень входил в прорези плотно.
Штевни выпиливают из фанеры толщиной 8-9 миллиметров. На них монтируются обоймы, обеспечивающие фиксацию штевней на рейках кильсона. Шпангоуты для каркаса байдарки гнут из дюралевых трубок, диаметр которых составляет 14-15 миллиметров, или делают из дюралевого профиля П-образной формы. Для среднего шпангоута берут профиль толщиной 2 миллиметра, для остальных - толщиной 1,5 миллиметра.
Профиль делают из дюралевой полосы. Для того чтобы загнуть его по обводам шпангоутов, сначала из стали заготавливают шаблоны, которые вырезаются по разметке. Шаблоны делают отдельно для каждого шпангоута. После этого по шаблонам, используя вращающийся ролик, гнут профили.
Секции шпангоута соединяются между собой приклепанными дюралевыми вставками и фанерными заполнителями. К верней части второго и четвертого шпангоута эпоксидной смолой приклеивается большая скоба, нужная для фиксации на них окончания мидельвейса. Скобы поменьше ставятся на все шпангоуты для того чтобы закрепить на них стрингеры. На верх первого и пятого шпангоуты еще приклеиваются дополнительные скобы, необходимые для осуществления полной посадки мидельвейса. Шпангоуты к кильсону крепятся вертушками.
Для монтажа привальных брусьев на них сначала приклепываются овальные планки. Для того, чтобы они встали правильно, соединяют две средние секции привальных брусьев, потом откладывают по обе стороны от стыка по 4 сантиметра. На секции привального бруса с замком овальную планку разворачивают на 180º. Для фиксации на третьем шпангоуте в язычке, имеющемся на привальном брусе высверливают отверстие для винта, который вытачивается из нержавеющей стали.
Если привальные брусья сначала закрепляют на трех центральных шпангоутах, можно сразу сделать разметку мест монтажа овальных планок на первом и пятом шпангоутах. Для этого следует состыковать концевые части привальников, потом плотно прижать их к концевым шпангоутам и наметить точки в местах, где привальные брусья прикасаются к винту.
После этого надо к заготовке мидельвейса приклепать крючок и замок, закрепить язычок у штевней и установить на место вилку. Затем заклепками соединить концы привальных брусьев, стрингеров, мидельвейсов со штевнями. Привальные брусья соединяются с ними накладкой. Отверстия для установки заклепок сверлятся после того, как будет собран каркас. Стрингеры к нему притягиваются шпагатами.
Боковые секции фальшборта склеиваются по шаблону водостойким клеем. Полосы для их сборки в радиусе 120 сантиметров сначала выпиливаются из фанеры толщиной 7 и 10 миллиметров. В нижнем краю заготовок делается паз, нужный для того, чтобы протянуть через него шнур деки. Боковые части фальшборта в носовой части соединяются петлей. Для укрепления шпангоутов на фальшбортах пропиливают небольшие прорези, в которые должны заходить концы скоб, имеющихся на третьем и четвертом шпангоуте. Когда фальшборты будут подогнаны к скобам шпангоутов, нужно приклепать защелки и установить задник с помощью дюралевых уголков.
Создание оболочки и деки для самодельной байдарки
Для создания оболочки понадобится цельный кусок соответствующей ткани длиной не менее 4,2 метра, шириной не менее 91 сантиметра. Его накладывают на дно каркаса, затем края полотна, которые выступают за привальные брусья, стягивают толстыми или капроновыми нитками. После этого ткань на носу и корме прорезают и подгоняют оболочку по штевням.
Для усиления оболочки на оконечностях лодку ее проклеивают снаружи и внутри резиновым шлангом, который сначала разрезают на две части в продольном направлении. Наружный и внутренний шланг заделывают на штевни, после чего бортовины оболочки в оконечностях раскраивают сверху под деку.
Потом приступают к выкраиванию деки и присоединению ее к оболочке, остающейся на каркасе. Для деки понадобится четыре части материала - две средние и две концевые. По периметру средних частей вшивают резиновый шнур, необходимый для того, чтобы дека обтягивала фальшборт. Она пришивается к низу оболочки. Потом к этому шву проклеивают герметичную полосу. Края деки с пришитым шнуром заводятся в пазы, имеющиеся на фальшборте и затягиваются.
Теперь нужно прикрепить спинку к фальшборту, используя овальные планки и стержни. После этого наступает очередь упора для ног, который проще всего создать из фанерной планки размерами 18х24 сантиметра. Планку прикрепляют проволочными растяжками ко второму шпангоуту. Теперь осталось сиденье, которое может быть пластиковым, надувным, и изготовить весло. Это несложно. Лопасти весла выпиливаются из фанеры толщиной 5 миллиметров по шаблону, его центральные части выполняются из дюраля. Лопасти соединяются с седлом втулками или винтами.
На такую байдарку можно устанавливать парусное вооружение, киль, рулевое управление. Она подойдет для походов по различным водоемам, плаванья по рекам средней сложности, прогулок вдоль морского побережья. При желании к байдарке можно присоединить маломощный электрический мотор или мотор, работающий на бензине, если на корме смонтировать кронштейн и поместить моторную доску. Это позволит увеличить скорость ее движения и отправляться в путешествия за много километров.
На основе конструкции одноместной байдарки при желании есть возможность самостоятельно построить двухместную и даже трехместную лодку. Необходимо только правильно разработать чертежи и приготовить для оболочки кусок ткани, обладающий размерами больше, чем у одиночки. Главное - аккуратно и тщательно собирать каркас, своевременно снимать и сушить оболочку, и тогда байдарка будет пригодна к эксплуатации на протяжении многих лет. Если же «шкура» лодки порвется, ее можно отремонтировать, заклеив повреждение, или же просто заменить на другую оболочку из более плотной ткани.
Каяк – это один из видов лодок. Он прекрасно подходит для условий рыбалки и не только. Его реально использовать и для туристических походов и просто для прогулок по рекам или озерам. Это связано с тем, что в сравнении с другими аналогами, эта лодка имеет ряд преимуществ.
Каяк не так сложно сделать своими руками, поэтому нет необходимости в его покупке, хотя такой вариант также можно рассматривать. Информация в данной статье направлена на то, чтобы хоть как-то помочь тем, кто решил сделать каяк своими руками.
Лодки нужны рыболовам, чтобы перемещаться по водоемам в поисках перспективных мест, а также ловли рыбы, из этих плавсредств. Наличие лодки делает процесс рыбалки более динамичным и результативным. Это связано с тем, что расширяется акватория рыбалки и становятся доступными самые недоступные участки водоема. Каяки пользуются гораздо большей популярностью среди рыболовов, по сравнению с другими видами подобных плавсредств, благодаря лучшим техническим характеристикам.
Это связано с целым рядом достоинств, о которых имеет смысл поговорить. Например:
- Они удобные в эксплуатации, что связано с безопасностью как нахождения в лодке, так и при перемещении внутри нее.
- Устойчивость лодки играет очень важную роль, особенно, когда нужно вытащить из воды крупный экземпляр или покинуть лодку, переместившись в воду. В любой момент можно так же легко залезть в лодку из воды.
- Из нее не нужно вычерпывать воду, поскольку она сама вытечет из лодки через отверстия, которые расположены выше уровня дна.
- Правильно сделанная конструкция, никогда не затонет, даже если она и перевернется по каким-то причинам, благодаря наличию специальных перегородок.
- Каяк легко транспортировать на любые расстояния, поскольку он не влияет на аэродинамические свойства автомобиля.
- Это плавсредство не требует особых условий для хранения. Его достаточно подвесить, как можно выше в гараже или другом помещении.
Что лучше: купить каяк или сделать самому?
Если средства позволяют, то лучше его купить. К сожалению не все рыболовы способны на это из-за отсутствия средств. Многие из них приступают к самостоятельному изготовлению чисто из интереса. Кроме того, что лодка обойдется дешевле, это занятно, да и появляется чувство гордости за свои дела. И хотя потребуется немало средств и времени, все же это вполне реальное и осуществимое занятие. Самостоятельное изготовление всегда связано с рядом преимуществ. Кроме того, что это очень интересно и поучительно, всегда можно рассчитывать на получение качественного изделия, отвечающего тем требованиям, которые заявлены. Задача сильно упрощается еще и тем, что не трудно найти нужную схему, необходимый материал, а также обзавестись необходимым инструментом.
Каяк для рыбалки своими руками
Что нужно иметь?
В первую очередь следует определиться с наличием инструментов и материалов. Для подобных работ нужно иметь следующие инструменты и материалы:
- Электрический лобзик.
- Электрическая шлифовальная машина ленточного типа.
- Электрическая дрель и электрический шуруповерт.
- Строительный фен.
- Ножницы различных размеров с хорошей заточкой режущей кромки.
- Строительный нож с острым лезвием.
- Плоскогубцы и кусачки.
- Около 4-х листов фанеры, толщиной не меньше 4-х мм, соответствующего качества.
- Стеклоткань, размерами до 20-ти метров квадратных.
- Водостойкий лак – до 1,5 литра.
- Аэросил А300 – около 120 граммов. Его нужно добавить в эпоксидную смолу за сутки до начала ее использования.
- Эпоксидная смола – до 10 кг.
- Шпатель гибкий из резины, для работы с эпоксидной смолой.
- Прочная соединительная проволока.
- Одноразовые пластиковые стаканчики.
- Кисти различного размера – до 5-ти штук.
- Растворитель до 0,5 литра.
- Отвердитель для эпоксидки – до 5-ти кг.
- Перчатки резиновые одноразовые.
- Несколько штук деревянных палочек, похожих на те, что используются для мороженого.
- Груз.
- Малярная лента.
- Рабочие чертежи, которые необходимы для строительства лодки. Их можно найти в Интернете и скачать, а потом перерисовать в масштабе 1:1, что сильно упростит процесс строительства. Достаточно будет перенести рисунок на фанеру и вырезать заготовки электрическим лобзиком.
Заготовка материалов
Основными материалами является фанера, эпоксидная смола и стеклоткань. При приобретении следует обращать внимание на их качество. Об особенностях этих материалов указано ниже по тексту.
Фанера
Для изготовления каяка нужна фанера, которая отличается соответствующими размерами (2240х1120мм) и которая не продается в наших магазинах. Поэтому, придется обратиться за помощью к Интернету и оформить соответствующий заказ через него, хотя и это не дает никаких гарантий.
Даже через интернет подобные листы трудно приобрести, поскольку не все организации осуществляют подобную торговлю. Это связано с тем, что фанера подобных размеров не пользуется большим спросом из-за проблем с транспортировкой.
Несмотря на это, имеются компании, которые осуществляют продажу подобных видов товаров через Интернет.
Примером может служить компания «Пенрус». Для изготовления каяка подойдет 2 вида фанеры. Например:
- «ЛауроВермельо», которая производится в Бразилии. Считается очень качественным материалом, на котором практически не найдешь дефектов или сучков. Фанера отличается особой прочностью, а ее толщина практически одинаковая по всей плоскости.
- «Амесклао», которая является аналогом китайского производителя. Цена фанеры несколько ниже, но и качество несколько хуже.
При этом, не имеет значения, какой цвет имеет фанера, поскольку это на процесс строительства не повлияет. После окончания строительства каяк можно покрасить в любой, самый привлекательный цвет. Для изготовления лодки подойдет цвет «Жотоба».
Стеклоткань
Качество этого материала так же играет значительную роль в процессе самостоятельного изготовления подобного плавсредства. При выборе материала основными критериями считаются:
- Технологический процесс изготовления требует использования стеклоткани с удельным весом порядка 130 граммов на метр квадратный.
- Гораздо чаще встречается материал с удельным весом 100 или 200 граммов на квадратный метр. В таком случае следует остановить свой выбор на материале с удельным весом 200 граммов на метр квадратный. В результате реально получить качественное и прочное изделие.
- Для получения качественного конечного результата следует брать те отрезки ткани, которые не имеют изгибов, так как они будут мешать получению ровной поверхности. Ткань с поперечными следами изгибов принесет много проблем в процессе вскрытия ее эпоксидной смолой.

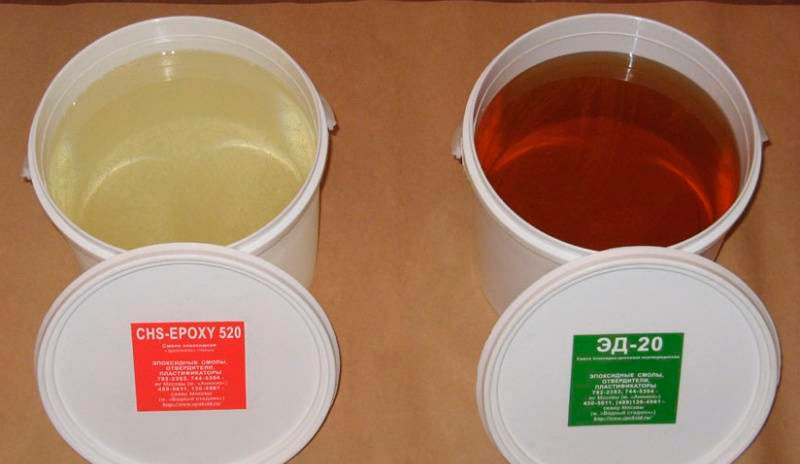

Как было указано выше, потребуется около 10 кг эпоксидной смолы, хотя во многих инструкциях указывается меньший расход материала. В данном случае лучше опираться на результаты, полученные практическим путем, а они свидетельствуют, что расход окажется порядка 10-ти килограммов. Если и останется ее, то не так много, а если не хватит, то это может сказаться на качестве изделия, поскольку эпоксидная смола твердеет достаточно быстро. Лучше, если вся поверхность лодки покроется за один заход, без остановки процесса нанесения эпоксидной смолы.
Для работы подойдет эпоксидка «Этал-370», для которой подойдет затвердитель «Этал-47Ф5». Если оценивать соотношение цены к качеству и ее основным техническим данным, то это самый подходящий технический продукт.
Этапы строительства
Для начала следует заняться подготовкой рабочего места, материалов и инструментов. Учитывая размеры лодки, для ее строительства подойдет автомобильный гараж. В любом случае места должно быть достаточно, да и работы с эпоксидной смолой требуют особых условий.
Строительство подобного плавсредства состоит из таких технологических этапов:
- На основании имеющихся чертежей занимаются изготовлением всех составных частей. Для этого используется электрический лобзик и другие инструменты.
- Осуществляется сборка отдельных частей деталей, для чего используют малярную ленту.
- В первую очередь собирают деки и нижнюю часть будущего каяка.
- После того, как окажутся готовыми обе части изделия, их соединяют вместе и оценивают, насколько они подходят одна к другой.
- На внутренние поверхности обеих частей наносится слой эпоксидной смолы.
- Внизу лодки формируется отсек непотопляемости, который состоит из нескольких перегородок. Их так же следует обработать эпоксидкой.
- После этого осуществляют подгонку деки и нижней части конструкции еще раз. В результате они должны идеально подойти друг к другу.
- Если все нормально, то обе части склеивают и обрабатывают эпоксидкой места стыков. После этого, вся поверхность лодки вскрывается слоем эпоксидной смолы.
- На этом этапе формируют лючки.
- Окончательный этап – это поклейка стеклоткани на всю поверхность плавсредства. При этом, нужно следить за качеством поклейки стеклоткани. После того, как эпоксидная смола застынет, постройку желательно зашлифовать, после чего покрасить в любой цвет.
Испытания
В результате постройки должно получиться сравнительно легкое плавсредство, которое легко транспортируется к водоему с помощью легковой машины. Здесь, на водоеме, нужно приступить к ходовым испытаниям, построенной своими руками, уникальной лодки.
Задача предстоящих испытаний – это проверка технических характеристик по таким критериям:
- Простота в управлении.
- Скорость передвижения, как без груза, так и с грузом.
- Максимальная грузоподъемность каяка.
Насколько известно, готовое изделие должно легко перевозить груз в 120 килограммов, без ущерба посадки и управляемости. Главное, чтобы лодка нигде не пропускала воду. Как показывает практика, изделия, созданные по такой технологии, легко ремонтируются и обладают высокой прочностью, не смотря на свою легкость.
Такой выбор обусловлен тем, что значительно ускоряется процесс сборки корпуса, уменьшается количество мусора и пыли(что немаловажно), а тот факт что детали изготовляются на станках с ЧПУ обеспечивает их высокую точность.
Для постройки каяка в первую очередь понадобится место и минимальный набор инструментов, обычно только брусок с наждачной бумагой или шлифмашинка, ножницы, пасатижи, бокорезы, кисточки.
Раскладываем детали набора согласно имеющихся чертежей.
Планки корпуса каяка больше по длине имеющихся листов фанеры, поэтому стыкуем их из нескольких заготовок соединением, типа "пазл". Склеиваем их эпоксидкой, а лучше секундным цианоакрилатным клеем с активатором - это ускоряет процесс.
Если используется эпоксидная смола ЭД20 с отвердителем ПЭПА необходимая температура в помещении должна поддерживаться на уровне 22-25 градусов. При меньшей температуре смола не наберёт полной прочности, при большей - будет слишком быстро полимеризоваться, что затрудняет работу. После склеивания всех планок начинаем сшивать их с помощью проволоки, при этом скрутки затягиваем не конца. Приятным моментом является наличие всех отверстий в деталях под скрутки. Самый подходящий вариант для скруток это стальная вязальная проволока, ну или то что есть под рукой(медный провод). Вариант использования пластиковых стяжек не рассматриваем т.к. диаметр отверстий для них нужен значительно больше. Начинаем с днища, потом борта, притягиваем планки к кильблокам.
Когда корпус примет нужную форму подтягиваем все скрутки чтобы не было щелей между деталями. Затем меж стяжек проклеиваем стыки смесью эпоксидки с аэросилом. Если используется цианоакрилатный клей - проклеиваем швы точками этого клея. Цианоакрилатный клей очень упрощает и ускоряет работу. Брать нужно клей-гель с активатором.
После высыхания клея снимаем все стяжки и наносим окончательную галтель из эпоксидки и аэросила. В качестве материала для галтели используем эп.смолу с добавлением 50% АЭРОСИЛА (чтобы смола не текла), вместо аэросила подойдёт древесная пыль от вибрационной шлифмашинки. Для формирования галтели удобно использовать шпатель из пластиковой карточки обрезанной по форме будущей галтели.
Следующий этап - оклейка корпуса изнутри стеклотканью. Перед оклейкой прошкуриваем всю поверхность, чтобы поверхность под оклейку была гладкой. Пылесосим, протираем чистой тряпкой, чтобы не осталось следов пыли. Раскладываем стеклоткань, убираем все складки, обрезаем излишки. ВАЖНО, стеклоткань выбираем либо с прямым замасливателем(отличная отгезия с эпоксидной смолой, но дорогая), либо на парафиновом замасливателе(в этом случае необходимо предварительно выпарить парафин, цена на порядок ниже).
Разводим эпоксидную смолу небольшими порциями грамм по 150-200 т. к. время жизни самой распространённой смолы ЭД-20 с отвердителем ПЭПА 10-20 минут(зависит от температуры воздуха). Разливаем смолу на поверхность и начинаем разгонять шпактелем. Разгонять нужно до такой степени что-бы смолы было ровно столько, чтобы она пропитала ткань. Пропитавшаяся стеклоткань становится прозрачной и не скрывает структуру дерева. После того как стеклоткань пропитана, а излишки смолы удалены, в течении часа-двух следим чтобы под тканью не образовывались пузырьки воздуха, удалить их можно просто прижимая это место пальцем.
Вклеиваем на галтелях шпангоут. Швы проклеиваем полосами стеклоткани. Не защищёную поверхность фанеры прокрашиваем эпоксидной смолой.
Нарезаем полосы из той же стеклоткани какой оклеивали корпус. Если стеклоткань имеет полотняное плетение то полосы лучше нарезать под углом 45 градусов, так не будут мохриться края. Ширина полос 8-10 см.
На следующем шаге переворачиваем лодку и зашлифовываем все острые края. Если есть щели или другие дефекты - шпаклюем их смесью эпоксидки и аэросила.
Обрезаем лишние края стеклоткани.
Начинаем заниматься палубой. Собираем детали палубы на скрутках.
Проклеиваем швы и убираем проволочные скрутки.
Накладываем галтели. В общем повторяем все те же операции, что и для корпуса.
Соединяем корпус с палубой с помощью проволочных скруток.
Проклеиваем шов и удаляем скрутки.
Накладываем на шов галтель из эпоксидной смолы и аэросила.
Зачищаем шов.
Проклеиваем лентами стеклоткани. Зашкуриваем края полос стеклоткани.
Следующий шаг - обустройство кокпита и лючка багажного отделения.
После всех шагов наш корпус готов.
Осталось пристроить сиденье, прикрепить ручки и можно пускаться в плавание.
P.S. Пристроил съёмные поплавки. С ними спокойнее.
Для того, чтобы изготовить легкую быстроходную байдарку из веток и обычного тента, блогеру адвокату Егорову понадобилось немного времени, огромный опыт и креативность, которой у него хоть отбавляй. Весь секрет в том, чтобы из веток согнуть шпангоуты и натянуть на картас тент. Всю конструкцию можно собрать практически в походных условиях.
Байдарка очень легкая, ее вес составляет менее 5 кг, его можно спокойно удержать на одной руке. Остойчивость изготовленного своими руками каяка очень высока, можно плавать без опасений на большой скорости и на достаточно высокой волне. В экспериментальных целях Егоров даже вставал ногами на него, и лодка сохраняла остойчивость.
Что интересно, байдарка получается достаточно компактной, всего 3 метра длиной. Буквально из подручных материалов байдарка получается очень качественной и надежной. С этой лодки очень удобно ловить рыбу на спиннинг, на видео есть кадры съемки рыбалки. Озеро, на котором производилась рыбалка и, соответственно, съемка очень труднодоступно, поэтому на много лет автор ролика стал первым рыболовом на нем. Рыбы было настолько много, что рыбалка едва начавшись была закончена из-за изобилия улова.
В работе было проверено два разных тента. Синий дешевле и прочнее, но менее гибкий. А зеленый намного дороже, он более гибкий и совершенно непроницаемый. Размеры тента, который весит 800 грамм, 3 на 3 метра. Материал зеленого тента полиэстер Оксфорд, который по паспорту выдерживает давление 6 м водяного столба. Выходит, что теоретически в батискафе из этой ткани можно погружаться на глубину 6 метров и не бояться, что вода будет просачиваться сквозь нее.
Съемки велись на острове, который окружен несколькими озерами. Удобство изготовленной лодки в ее малом весе и габаритах. Переносить от озера к озеру ее не составляло труда. Однако плыть по воде было намного проще и приятнее, чем ходить по берегу.
У такой байдарки есть один недостаток – уязвимая шкура. Был неприятный момент, когда при швартовке к скале тент был поврежден и начал протекать. Поэтому приходится особо осторожно швартоваться к непроверенным местам. Однако преимущества с лихвой перекрывают этот недостаток.
Универсальность лодки придется по вкусу выживальщикам. Во время испытаний самодельной байдарки лил дождь и для защиты от него был использован один из тентов, который легко можно снять с корпуса.
Как сделана байдарка.
Основа конструкции – гнутые ветки по форме шпангоутов. Для того, чтобы сделать круглый шпангоут, нужно просто обернуть ветку вокруг дерева и подождать, пока она высохнет. Если есть возможность выбирать материал из разных пород дерева, то лучше использовать черемуху. А за болванку брать сухое дерево без коры.
Сложней с овальными или более криволинейными шпангоутами. Чтобы в походных условиях согнуть их, автор видео взял кусок подгнившего ствола и прислонил его половинки к вертикально стоящему дереву. В результате получилась конусовидная болванка. На ней можно загнуть шпангоуты разного размера и формы. Чем ниже по конусу загибать ветку, тем больше диаметр. Для одноместной лодки нужно два овальных шпангоута. Кроме этого нужен еще один обруч для посадочного люка. Для форштевня и ахтерштевня я загнул половину обруча. Лучший материал для него – еловая ветка. Благодаря множеству годовых колец она обретает высокую прочность на изгиб. Чтобы заготовки быстрее высохли, нужно снять с них кору и тогда уже через день можно снимать их. Делать это можно только непосредственно перед загибанием обруча. В противном случае древесина подсохнет и ветка даст трещину на сгибе.
Ширина шпангоута на миделе 800 мм, а высота 400 мм. Соединять ветки можно на специальный паз, но, как выяснилось этого делать вовсе не обязательно, и соединение внахлест совсем не хуже. Кроме этого, в последнем случае можно оперативно менять диаметр.
Что касается выбора материала для стрингеров (продольный элемент конструкции корпуса (каркаса) судна), лучшим выбором является прутья ивы, орешника, черемухи. Но в изготовленной байдарке был использован другой материал – естественные щепки от сломанных ветром деревьев. Такие щепы легче и прочнее реек с пилорамы и почти не хуже их по прямолинейности. Лучше такого материала только углепластик.
Форштевень - продолжение киля, которое создает переднюю оконечность судна. Не считая форштевня и ахтерштевня на байдарку были использованы 8 стрингеров. 2 самых прочных и коротких из них были пущены на дно, а другие размещены по бортам.
Осталось собрать все детали воедино. Для монтажа стрингеров к шпангоутам можно использовать еловый корень и другие природные материалы. Но для удобства лучше взять скотч. Им работать не только удобно, но и экономичней по времени.
В отличие от каркасов от покупных байдарок, этот каркас прочный и жесткий даже без шкуры. Синий тент имеет размеры 3,5 на 1,5 метра. Оптимальное диагональное расположение на нем каркаса невозможно. Поэтому на носу и корме образуется лишнее количество складок. И, чтобы натянуть шкуру на каркас как барабан, нужны особые люверсы (втулки). Они были заранее изготовлены из обрезков сайдинга. Несколько слов про их изготовление в этом видео. Итак понадобился обрезок сайдинга, простейшая самодельная форма для штамповки, источник тепла и ножницы. Сайдинг делают из термопластичного ПВХ. При нагревании он размягчается и дает небольшую усадку. Мягкий сайдинг надо перенести в форму и отштамповать заготовку клипсы люверса. Пару секунд подождать пока пвх затвердеет и извлечь заготовку из формы. Теперь надо удалить все лишнее – сформировать ножницами внешнюю кромку и сделать отверстие в отформованном углублении. При необходимости зачистить края напильником. Осталось просверлить отверстие под крепление и клипса люверс готова.
Установка обычного люверса повреждает ткань, и при нагрузке люверс просто вырывается, а клипса / люверс устанавливается в любом месте тканного полотна нисколько его не повреждает и обеспечивает абсолютно надежное крепление оттяжки, подвеса и прочего.
Удачных походов!
Если у вас резиновая лодка, то будет полезна .
Отправляясь на водоём, многие берут с собой плавсредства, чтобы превратить отдых в более захватывающее мероприятие. Однако не всегда заядлый рыболов находит веские аргументы, чтобы убедить жену купить недешёвую резиновую лодку для таких вылазок. Поэтому разумно, что настойчивые рыбаки задумываются о постройке каяка для рыбалки своими силами. Это интересно, полезно и не так дорого.
Не искушённые в судоходном деле рыболовы нечасто точно знают, в чём отличие каноэ от байдарки или каяка. Все три представителя малых речных судов очень похожи и отличаются необычайной лёгкостью и плавучестью. Именно за эти достоинства они так ценятся у рыбаков.
Основное отличие каяка и байдарки заключается в их размерах
. Если каяк делается только на 1−2 человек, то байдарки могут вмещать до шести человек. Каноэ может иметь ещё более внушительные размеры. Есть морские варианты каноэ с жилыми постройками на борту.
Ещё одно отличие каноэ от байдарок и каяков - это отсутствие посадочных мест и закрытых отсеков для хранения вещей. В каяках и байдарках есть такие места.
Различаются канойные односторонние вёсла и двухсторонние байдарочные. Дно каяков и байдарок обычно плоское, а у каноэ - овальное.
В остальном все три вида судов очень похожи. Они имеют малый вес, очень легки в управлении и довольно прочные и надёжные в отличие от резиновых собратьев.
Подготовка к строительству
Решив построить каноэ для рыбалки, любой мастер старается подготовиться к процессу и предусмотреть все возможные трудности и проблемы. Вот краткий список основных пунктов подготовки:
Подготовив всё необходимое, приступают к постройке каяка своими руками.
Чертежи и схема постройки
Начало работ обычно самое трудное. Надо решиться на постройку каноэ или другого судна, поэтому многие на этом этапе медлят. Однако стоит помнить, что чем раньше начинается строительство, тем быстрее оно закончится. Для того чтобы сделать каноэ своими руками, следуют проверенной годами схеме:
