Любой строитель, проводя ремонтные работы всегда должен быть уверен в качестве приобретаемого строительного материала. От этого многое зависит: насколько длительным будет срок эксплуатации построенного здания, сейсмоустойчивость, возможные нагрузки на здание и прочее.

В последние годы в строительстве стали пользоваться большим спросом кирпичи. Этот материал за счет своих свойств помогает добиться долговечности, и в отличие от бетонных конструкций, кирпичная постройка сохраняет тепло. Во многом по этой причине данный стройматериал используется при строительстве жилых домов.

Но это при условии, что все технические характеристики соблюдены при производстве кирпича. К производству любой строительной продукции имеется свой стандарт называемый гостом. Какой же гост у керамического кирпича 530 2012?

В ряде плюсов кирпича есть:

• материал можно использовать в различных сферах строительства: укладка стен, каминов, печей и прочего;
• доступная цена на изделие;
• благодаря разной форме и видам кирпич можно использовать для отделки внешнего фасада здания.

Необходимые документы на керамический кирпич

Выбирая стройматериал, покупатель должен удостовериться, что кирпичи соответствуют общепринятым техническим нормам . Для этого существуют специальные документы, в которых подробно прописана вся необходимая информация:

• сертификат технических условий или ТУ;
• Гост сертификат.

При наличии всех документов у производителя, с которыми может ознакомиться покупатель, вы можете быть уверены в качестве приобретаемого стройматериала.

Что же должно входить в содержание документа? Любой производитель оформляет технический сертификат, основываясь на следующих пунктах:

• технологический процесс производства кирпича. Здесь должно быть указано, что входит в состав смеси, а также схема изготовления материала;
• безопасность продукции, что при ее изготовлении не использовались радиоактивные вещества и кирпич безопасен и экологически чистый;
• экологичность материала гарантирует защиту окружающей среды и не нанесет ей вреда;
• производственный контроль качества продукции и привила приема. Здесь описывается, какой проверке подвергаются только изготовленные кирпичи, чтобы оценить их качество;
• технические данные как необходимо транспортировать материал и хранить его;
• в каких сферах можно его применять;
• гарантия производителя.

Принимая во внимание общие правила по составлению ту, производитель вправе самостоятельно составлять данный документ и на свое усмотрение указывать характеристики кирпича.

Поэтому нет гарантий, что изготовленный керамический кирпич соответствует нормам. Чтобы подстраховаться, покупатель обязан убедиться, что у производителя имеется сертификат гост.

Данный документ выдается после тщательного исследования произведенного материла в специализированных лабораториях сроком на три года.

Внимательно изучая сертификат госта, убедитесь, что он выдан именно для необходимой вам продукции. Первые три цифры указывают на наименование продукции, остальные показывают на год, в котором был выдан документ.

Соответствует требованиям, которые принимались в 2012 году . И выглядит следующим образом.

• номер документа и его срок действия;
• наименование органа, который сертифицировал продукцию;
• полное перечисление продукции, которая была изучена с полным описанием и технической характеристикой;
• каким точно требованиям соответствует керамический кирпич по госту;
• полное наименование изготовителя продукции;
• кому выдается данный документ;
• описание документов, на основании который выдан сертификат, протоколы исследования;
• печать и подпись ответственного лица.

Вышеупомянутый гост применяется с 2013 года и в него включены следующие строительные материалы:

• керамические камни и кирпичи, применяемые для постройки стен зданий и лицевой отделки;

• клинкерный кирпич применяется при возведении фундамента и усилению стен, на которые планируется значительная нагрузка. размер красного кирпича для фундамента;

• печной кирпич. его размер.

Также установленные стандарты разделяют кирпичи на характеристики:

• назначение материала . Есть рядовой и облицовочный кирпич. Первый применяется при возведении стен с последующей облицовкой иным материалом;

• облицовочный кирпич используется только для отделки внешнего фасада стен. об этом кирпиче. Цвет и фактура кирпичного стройматериала не имеет значения;

• новый гост содержат стандарты отдельно для полнотелых и пустотелых характеристик;
• технические характеристики керамического кирпича гост 530 2012 также включают в себя различия по прочности сжатия от М100-М300. Данная характеристика указывает на возможности кирпича противостоять сильным нагрузкам;

• число F указанное в документе указывает на устойчивость к резким перепадам температур и количеству циклов, которые может выдержать материал от 25 до 300. Но данные цифры не всегда являются предельными, некоторые производители благодаря особенно технологии могут добиться морозоустойчивости до 1000 циклов;
• в стандарте указана и плотность , которой обязано соответствовать каждое изделие. Весь кирпич разделен на ряд теплотехнических групп. Их характеристики начинаются от высокоэффективных, плотность которых 0,7-0,8, до низкоэффективных с плотностью 2,0-2,4;
• обязательно соответствие по габаритам кирпича. Разрешено лишь минимальное отступление.

Вот некоторые виды:

• – 250*120*65;

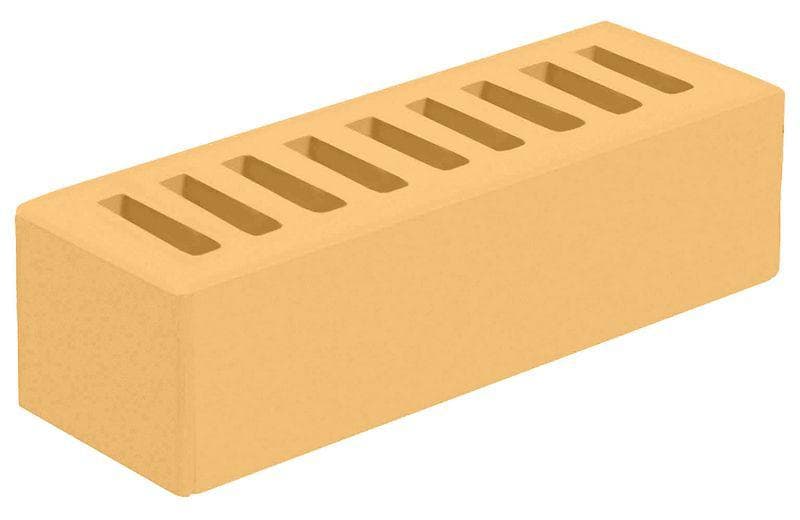

• евро кирпич – 250*85*65;

• утолщенного – 250*120*88;

• модульный одинарный – 250*138*65.

Еще описаны названия каждой стороны кирпича и его назначение с характеристиками (ложок, тычок, постель).

Что касается массы изделия, то никаких ограничений или стандартов здесь не предусмотрено, все оставляется на усмотрение производителя, и зависит от используемых материалов в производстве.

Есть некоторые требования к внешнему виду керамических кирпичей. Они могут быть любого цвета и вида, это напрямую зависит от добавок входящих в состав смеси.

Его плюсы и минусы. Что касается дефектов, то их должно быть минимальное количество, например наличие трещин на облицовочном кирпиче указывает на брак.

Если брать в расчет рядовой кирпич, то их может быть лишь две, в противном случае значительно снижается качество будущего строения.

Сертификат соответствия Гост стандарту может выдавать любая организации прошедшая аккредитацию в Госстандарте.

Более подробно о характеристиках керамического кирпича смотрите на видео:

Основные стандарты Гост 530 2012

Вот основные положения гостовских характеристик для кирпичей.

Плотность камня во многом зависит от плотности класса, к которому относиться стройматериал.

• 0,7 – до 700кг/м3;
• 0,8 – до 800кг/м3;
• 1,0 – до 1000к/гм3;
• 1,2 – до 1200 кг/м3;
• 1,4 – до 1400кг/м3;
• 2,0 – до 2000кг/м3;
• 2,4 – до 2400кг/м3.

Допустимые отклонения в плотности продукции для класса: 0,7, 0,8, 1,0 не более 50кг/м3. Для остальных классов не больше 100к/м3. Что касается характеристик теплопроводности, то они оцениваются коэффициентов кладки в сухом режиме. Марка прочности кирпича зависит от возможного сжатия и изгиба продукции.

Влагопоглощение керамического кирпича может быть только в соответствующих пределах – не больше 6%. Начальная абсорбция воды продукта должна быть в промежутке от 0,10 кг(м2*мин) – до 3,00 кг(м2*мин). Что касается лицевого кирпича для фасада здания, то здесь нет ограничений.

Обязательным критерием характеристики качества керамического кирпича должна быть морозоустойчивость материала. Изделие должно выдерживать низкую температуру даже в полном насыщении водой.

Никаких повреждения вроде образования трещин, крошения отшелушивания и сколов не должно быть.

Коэффициент зависит от указанных производителем значений от 25 до 300. Керамика признана не горючим материалом, поэтому должна соответствовать этому. Значение удельной радионуклидной активности не должно превышать 370Бккг

Касаемо способов испытания качества керамических кирпичей, они также прописаны в стандартах Гост, и учитывать ряд требований которые должен выдержать испытуемый экземпляр, чтобы соответствовать качеству.

Все результаты испытания указываются в соответствующих документах, которые передаются для вынесения заключения по качеству исследуемого кирпича.

Вот некоторые пункты:

• соответствие заявленному размеру : длина, толщина, высота;
• если изделие пустотелое, то соответствие размеров пустот допустимое при производстве. Для определения размера пустот замеру подвергаются не менее трех полостей, и записывается наибольшее значение.

Производство и свойства технического кирпича

Во многом технические показатели качества продукции зависят от методов производства, поэтому стоит остановить внимание и на этом пункте. Каждый завод изготовитель применяет собственный метод получение керамического кирпича.

Существует два популярных способа производства:

• пластичный . При использовании данного способа применяется пластический метод формирования кирпича. При производстве используется глина, влажность которой должна быть не более 30%. Кирпич формируется на специальном оборудовании, а после они отправляются под ленточный пресс;
• когда процесс прессования закончен изделие направляют в специальную печь для последующего обжига. Именно так получается керамический кирпич;

• полусухой способ. Здесь используется пресс для придания формы будущему кирпичу. В качестве исходного сырья используется глина, чья влажность не должна быть выше 10%.

Классификация – пустотелые и полнотелые

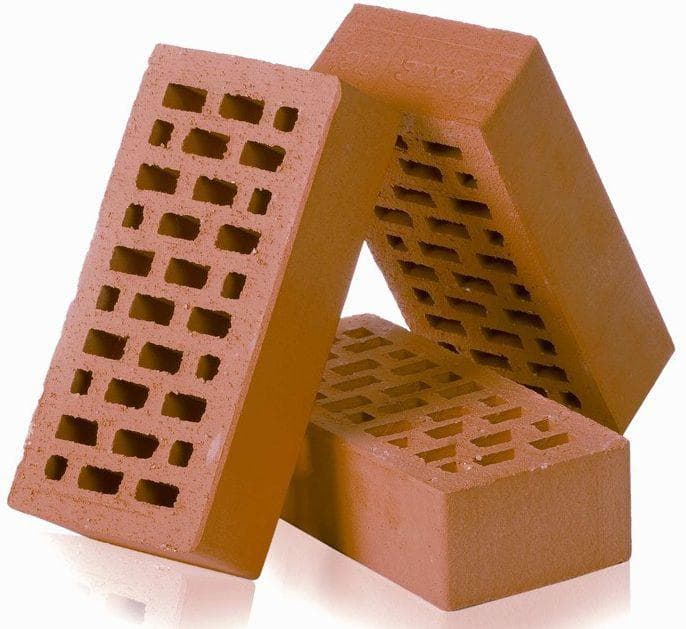

Выбирая керамический кирпич, следует определиться, какой вид вам необходим. На выбор покупателю предлагается целый ряд возможных вариантов:

• полнотелый кирпич гост 530 2012. его размер;

• пустотелый кирпич гост 530 2012.

Так полнотелый кирпич является крепким материалом, но имеет больший вес. Поэтому итоговая конструкция будет весить значительно больше, чем то же сооружение, при постройке которого использовался пустотелый стройматериал.

Весовая характеристика имеет большое значение при строительстве. Поэтому все больше строительных фирм применяют при застройке вариант пустотелого керамического кирпича, с теми же характеристиками, как и у полнотелого.

Ценовое предложение

Доступность кирпичной продукции делает этот материал более популярным на рынке чем другие. Множество кирпичных заводов предлагают свою продукцию, поэтому если вам необходима закупка большой партии товара, то можно обратиться в ближайший к вам завод и сделать соответствующий заказ.

Когда приобретается большая партия кирпичей, то заводом может предоставляться бесплатная доставка , уточните данный момент перед покупкой.

Цена на продукцию зависит от типа необходимого вам керамического кирпича. Так, например, облицовочный материал будет стоит значительно дороже, чем рядовой обычный кирпич. размер облицовочного кирпича. Марка кирпича также отражается на стоимости, так высокомарочные изделия стоят дороже низкомарочных, на 30% в среднем.

Стоимость самого недорогого кирпича стандарт начинается от 6 руб. за единицу, но она может меняться от региона. его размер. Цена на облицовочный будет от 15 рублей , если приобретать самый дорогой импортного производства, то стоимость составит от 40 рублей на штуку.

Заключение

Последние годы использование керамического кирпича в строительстве все больше набирает популярность. Все благодаря экологичности доступности и долговечности материала.

Но не стоит забывать, что качество товара имеет огромное значение при возведении постройки, особенно если впоследствии она будет эксплуатироваться как жилое или торговое помещение. Где ежедневные нагрузки будут высоки.

Так что покупая керамические кирпичи убедитесь, что производитель имеет в наличии все необходимые документы, чтобы гарантировать качество товара.

ГОСТ 530-2007: Кирпич и камни керамические. Общие технические условия (заменен на ГОСТ 530-2012)

Дата введения 03.01.2008

ГОСТ 530-2007

УДК 691.421:006.354

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION,

METROLOGY AND CERTIFICATION (ISC)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КИРПИЧ И КАМЕНЬ КЕРАМИЧЕСКИЕ

Общие технические условия

Ceramic bricks and stones. General specifications

МКС 91.100.15

Дата введения - 2008-03-01

Предисловие

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01-96 «Система межгосударственных нормативных документов в строительстве. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом ВНИИСТРОМ им. П.П. Будникова, Российским обществом инженеров строительства (РОИС)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (протокол № 31 от 24 мая 2007 г.)

Краткое наименование страны по МК (ИСО 3166)004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование органа государственного управления строительством
		Министерство градостроительства
Казахстан		Казстройкомитет
Киргизия		Государственное Агентство по архитектуре и строительству при Правительстве
		Агентство строительства и развития территорий
		Росстрой
Таджикистан		Агентство по строительству и архитектуре при Правительстве Республики Таджикистан
		Министерство строительства, архитектуры и жилищно-коммунального хозяйства

4 Настоящий стандарт соответствует европейскому стандарту ЕН 771-1:2003 «Определения, касающиеся стеновых камней - Часть 1: Кирпич» (EN 771-1:2003 «Definitions concerning wall stones - Part 1: Brick» в части требований к средней плотности и теплотехническим свойствам

5 Приказом Федерального агентства по техническому регулированию и метрологии от 24 сентября 2007 г. № 248-ст межгосударственный стандарт ГОСТ 530-2007 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2008 г.

6 ВЗАМЕН ГОСТ 530-95, ГОСТ 7484-78

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Национальные стандарты», а текст изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

1 Область применения

Настоящий стандарт распространяется на кирпич и камень керамические (далее - изделия), применяемые для кладки и облицовки несущих и самонесущих стен и других элементов зданий и сооружений, и устанавливает технические требования, правила приемки, методы испытаний изделий. Полнотелый кирпич применяют также для кладки фундаментов, наружной части дымовых труб, промышленных и бытовых печей. Изделия могут применяться в других строительных конструкциях с учетом технических характеристик, установленных в настоящем стандарте.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 162-90 Штангенглубиномеры. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 3749-77 Угольники поверочные 90°. Технические условия

ГОСТ 7025-91 Кирпич и камни керамические и силикатные. Методы определения водопоглощения, плотности и контроля морозостойкости

ГОСТ 8462-85 Материалы стеновые. Методы определения пределов прочности при сжатии и изгибе

ГОСТ 14192-96 Маркировка грузов

ГОСТ 18343-80 Поддоны для кирпича и керамических камней. Технические условия

ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования

ГОСТ 26254-84 Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций

ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов

ГОСТ 30244-94 Материалы строительные. Методы испытания на горючесть

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на территории государства по соответствующему указателю стандартов и классификаторов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 кирпич: Керамическое штучное изделие, предназначенное для устройства кладок.

3.2 кирпич нормального формата (одинарный): Изделие номинальными размерами 250´120´65 мм.

3.3 камень: Крупноразмерное пустотелое керамическое изделие, предназначенное для устройства кладок.

3.4 кирпич полнотелый: Кирпич, в котором отсутствуют пустоты.

3.5 кирпич пустотелый: Кирпич, имеющий сквозные пустоты различной формы и размеров.

3.6 кирпич лицевой: Изделие, обеспечивающее эксплуатационные характеристики кладки и выполняющее функции декоративного материала.

3.7 кирпич рядовой: Изделие, обеспечивающее эксплуатационные характеристики кладки.

3.8 постель: Рабочая грань изделия, расположенная параллельно основанию кладки (см. рисунок 1).

3.9 ложок: Наибольшая грань изделия, расположенная перпендикулярно к постели (см. рисунок 1).

3.10 тычок: Наименьшая грань изделия, расположенная перпендикулярно к постели (см. рисунок 1).

1 - ширина; 2 - длина; 3 - толщина; 4 - ложок; 5 - постель; 6 - тычок

Рисунок 1 - Фрагмент кладки

3.11 трещина: Разрыв изделия без разрушения его на части.

3.12 сквозная трещина: Трещина, проходящая через всю толщину изделия и протяженностью до половины и более ширины изделия.

3.13 посечка: Трещина шириной раскрытия не более 0,5 мм (см. приложение Б).

3.14 отбитость: Механическое повреждение грани, ребра, угла изделия.

3.15 откол: Дефект изделия, вызванный наличием карбонатных или других включений (см. приложение Б).

3.16 шелушение: Разрушение изделия в виде отслоения от его поверхности тонких пластинок (см. приложение Б).

3.17 выкрашивание: Осыпание фрагментов поверхности изделия (см. приложение Б).

3.18 растрескивание: Появление или увеличение размера трещины после воздействия знакопеременных температур (см. приложение Б).

3.19 половняк: Две части изделия, образовавшиеся при его раскалывании. Изделия, имеющие сквозные трещины, относят к половняку.

3.20 контактное пятно: Участок поверхности изделия, отличный по цвету, возникающий в процессе сушки или обжига и не влияющий на характеристики изделия.

3.21 высолы: Водорастворимые соли, выходящие на поверхности обожженного изделия при контакте с влагой.

3.22 черная сердцевина: Участок внутри изделия, обусловленный образованием в процессе обжига изделия закиси железа.

4 Классификация, размеры и условные обозначения

4.1 Классификация

4.1.1 Изделия подразделяют на рядовые и лицевые.

Лицевые кирпич и камень по виду лицевой поверхности изготавливают:

С гладкой и рельефной поверхностью;

С поверхностью, офактуренной торкретированием, ангобированием, глазурованием, двухслойным формованием, нанесением полимерного покрытия или иным способом.

Лицевые изделия могут быть естественного цвета или объемно окрашенными.

4.1.2 Кирпич изготавливают полнотелым и пустотелым, камень - только пустотелым.

Пустоты в изделиях могут располагаться перпендикулярно (вертикальные) или параллельно постели (горизонтальные).

4.1.3 По прочности изделия (кроме крупноформатного камня и кирпича и камня с горизонтальными пустотами) подразделяют на марки М100, М125, М150, М175, М200, М250, М300; крупноформатные камни - М35, М50, М75, М100, М125, М150, М175, М200, М250, М300; кирпич и камень с горизонтальными пустотами - М25, М35, М50, М75, М100.

4.1.4 По морозостойкости изделия подразделяют на марки F25, F35, F50, F75, F100.

4.1.5 По показателю средней плотности изделия подразделяют на классы: 0,8; 1,0; 1,2; 1,4; 2,0.

4.1.6 По теплотехническим характеристикам изделия в зависимости от класса средней плотности подразделяют на группы в соответствии таблицей 1.

Таблица 1 - Группы изделий по теплотехническим характеристикам

4.2 Основные размеры

4.2.1 Изделия изготавливают номинальными размерами, приведенными в таблице 2.

Таблица 2- Номинальные размеры изделий

В миллиметрах

Вид изделия	Обозначение	Номинальные размеры			Обозначение
Кирпич нормального формата (одинарный)
Кирпич «Евро»
Кирпич утолщенный
Кирпич модульный одинарный
Кирпич утолщенный с горизонтальными пустотами
Камень крупноформатный
Камень с горизонтальными пустотами
Примечание - Допускается по согласованию изготовителя с потребителем изготовление изделий других номинальных размеров, при этом предельные отклонения размеров не должны превышать значений, приведенных в 4.2.4.

4.2.2 Толщина наружных стенок пустотелого кирпича и камня должна быть не менее 12 мм, крупноформатного камня - не менее 10 мм.

4.2.3 Диаметр вертикальных цилиндрических пустот и размер стороны квадратных пустот должен быть не более 20 мм, а ширина щелевидных пустот - не более 16 мм.

Размеры горизонтальных пустот не регламентируют.

Для камня допускаются пустоты (для захвата при кладке) площадью сечения, не превышающей 13% площади постели камня.

4.2.4 Предельные отклонения номинальных размеров не должны превышать на одном изделии, мм:

По длине:

кирпича и камня (кроме крупноформатного камня)± 4,

камня крупноформатного ± 10;

По ширине:

кирпича и камня (кроме крупноформатного камня)± 3,

камня крупноформатного± 5;

По толщине:

кирпича лицевого ± 2,

кирпича рядового± 3,

камня, в т.ч. крупноформатного± 4.

4.2.5 Отклонение от перпендикулярности смежных граней не допускается более:

3 мм - для кирпича и камня;

1,4 % длины любой грани - для крупноформатного камня.

4.2.6 Отклонение от плоскостности граней изделий более 3 мм не допускается.

4.2.7 Условное обозначение керамических изделий должно состоять из: названия вида изделия, обозначения вида изделия в соответствии с таблицей 2; букв Р - для рядовых, Л - для лицевых; обозначения размера в соответствии с таблицей 2; обозначений: По - для полнотелого кирпича, Пу - для пустотелого кирпича; марок по прочности и морозостойкости; класса средней плотности и обозначения настоящего стандарта.

Примеры условных обозначений

Кирпича рядового (лицевого), полнотелого, одинарного, размера 1НФ, марки по прочности М100, класса средней плотности 2,0, марки по морозостойкости F50:

Кирпич КОРПо (КОЛПо) 1НФ/100/2,0/50/ГОСТ 530-2007

Кирпича рядового (лицевого), пустотелого, одинарного, размера 1 НФ, марки по прочности М100, класса средней плотности 1,4, марки по морозостойкости F50:

Кирпич КОРПу(КОЛПу) 1НФ/100/1,4/50/ГОСТ 530-2007

Кирпича рядового (лицевого), пустотелого, утолщенного, размера 1,4НФ, марки по прочности М150, класса средней плотности 1,4, марки по морозостойкости F50:

Кирпич КУРПу (КУЛПу) 1,4НФ/150/1,4/50/ГОСТ 530-2007

Кирпича модульных размеров 1,3НФ, марки по прочности М150, класса средней плотности 1,2, марки по морозостойкости F50:

Кирпич КМ 1,3НФ/150/1,2/50/ГОСТ 530-2007

Камня рядового (лицевого), размера 2,1НФ, марки по прочности М150, класса средней плотности 1,2, марки по морозостойкости F50:

Камень КР (КЛ) 2,1НФ/150/1,2/50/ГОСТ 530-2007

Камня крупноформатного рядового (лицевого), размера 9,3НФ, марки по прочности М150, класса средней плотности 1,0, марки по морозостойкости F50:

Камень ККР (ККЛ) 9,3НФ/150/1,0/50/ГОСТ 530-2007

Кирпича рядового (лицевого), утолщенного с горизонтальным расположением пустот, размера 1,4НФ, марки по прочности М100, класса средней плотности 1,4, марки по морозостойкости F50:

Кирпич КГУР (КГУЛ) 1,4НФ/100/1,4/50/ГОСТ 530-2007

Камня рядового (лицевого) с горизонтальным расположением пустот, размера 1,8НФ, марки по прочности М100, класса средней плотности 1,2, марки по морозостойкости F50:

Камень КГР(КГЛ) 1,8 НФ/100/1,2/50/ГОСТ 530-2007

4.2.8 Допускается для полной идентификации изделий вводить в условное обозначение дополнительную информацию.

При проведении экспортно-импортных операций условное обозначение изделия допускается уточнять в договоре на поставку продукции (в том числе вводить дополнительную буквенно-цифровую или другую информацию).

5 Технические требования

5.1 Изделия должны изготавливаться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному предприятием-изготовителем.

5.2 Внешний вид

5.2.1 Лицевые изделия должны иметь не менее двух лицевых граней - ложковую и тычковую. Цвет и вид лицевой грани устанавливают по согласованию между изготовителем и потребителем и оговаривают в договоре на поставку.

5.2.2 На лицевых изделиях не допускаются отколы, вызванные включениями, например известковыми. На рядовых изделиях допускаются отколы общей площадью не более 1,0 см 2 .

5.2.3 На лицевых изделиях не допускаются высолы.

5.2.4 Дефекты внешнего вида изделий, размеры и число которых превышают значения, указанные в таблице 3, не допускаются.

Таблица 3 - Дефекты внешнего вида изделий

Вид дефекта	Значение
	Лицевые изделия	Рядовые изделия
Отбитости углов глубиной более 15 мм, шт.	Не допускаются
Отбитости углов глубиной от 3 до 15 мм, шт.
Отбитости ребер глубиной более 3 мм и длиной более 15 мм, шт.	Не допускаются
Отбитости ребер глубиной не более 3 мм и длиной от 3 до 15 мм, шт.
Отдельные посечки суммарной длиной, мм:
Для кирпича		Не регламентируются
Для камня
Трещины, шт.	Не допускаются
Примечания 1 Трещины в межпустотных перегородках не являются дефектом. 2 Отбитости углов глубиной менее 3 мм и отбитости ребер длиной и глубиной менее 3 мм не являются браковочными признаками. 3 Для лицевых изделий указаны дефекты лицевых граней.

5.2.5 У рядовых и лицевых изделий допускаются черная сердцевина и контактные пятна на поверхности.

5.2.6 В партии не допускается половняк более 5 % объема партии.

5.3 Характеристики

5.3.1 Средняя плотность кирпича и камня в зависимости от класса средней плотности должны соответствовать значениям, приведенным в таблице 4.

Таблица 4 - Классы средней плотности изделий

5.3.2 Теплотехнические характеристики изделий оценивают по коэффициенту теплопроводности кладки в сухом состоянии. Коэффициент теплопроводности кладки в сухом состоянии в зависимости от группы изделий по теплотехническим характеристикам приведен в таблице 5.

Таблица 5 - Группы изделий по теплотехническим характеристикам

Группы изделий по теплотехническим характеристикам	Коэффициент теплопроводности кладки в сухом состоянии λ, Вт/(м·°С)
Высокой эффективности
Повышенной эффективности	Св. 0,20 до 0,24
Эффективные	Св. 0,24 до 0,36
Условно-эффективные	Св. 0,36 до 0,46
Малоэффективные (обыкновенные)
Примечания 1 Значения коэффициента теплопроводности приведены для кладок с минимально достаточным количеством кладочного раствора. Значение коэффициента теплопроводности с учетом фактического расхода раствора устанавливают в проектной или ведомственной технической документации (строительные нормы и правила, территориальные строительные нормы и др.) на основании испытаний или расчетов. 2 Теплотехнические характеристики условных сплошных кладок приведены в приложении Г.

5.3.3 Пределы прочности изделий при сжатии и изгибе должны быть не менее значений, указанных в таблице 6. Марку кирпича по прочности устанавливают по значениям пределов прочности при сжатии и изгибе, камня - по значению предела прочности при сжатии.

Таблица 6 - Пределы прочности изделий при сжатии и изгибе

Марка изделий	Предел прочности, МПа
	при сжатии				при изгибе
	одинарных, «евро» и утолщенных кирпичей; камней		крупноформатных камней		одинарных и «евро» полнотелых кирпичей		одинарных и «евро» пустотелых кирпичей		утолщенных пустотелых кирпичей
	Средний для пяти образцов		Средний для пяти образцов	Наименьший для отдельного образца	Средний для пяти образцов	Наименьший для отдельного образца	Средний для пяти образцов	Наименьший для отдельного образца	Средний для пяти образцов	Наименьший для отдельного образца
Для кирпича и камней с горизонтальным расположением пустот
Примечание - При определении предела прочности при сжатии и изгибе кирпича и предела прочности при сжатии камня площадь нагружаемой грани изделия вычисляют без вычета площади пустот.

Марка по прочности изделий должна быть не ниже: пустотелого кирпича и камня (кроме крупноформатного камня) - М100, крупноформатного камня - М35, полнотелого кирпича для несущих стен - М125, для самонесущих стен - М100.

Марка по прочности кирпича, предназначенного для возведения дымовых труб, должна быть не ниже М200.

5.3.4 Водопоглощение рядовых изделий должно быть не менее 6,0 %, лицевых изделий - не менее 6,0 % и не более 14,0 %.

Для изделий, изготовленных из трепелов и диатомитов, допускается водопоглощение не более 28 %.

5.3.5 Кирпич и камень должны быть морозостойкими и в зависимости от марки по морозостойкости в насыщенном водой состоянии должны выдерживать без каких-либо видимых признаков повреждений или разрушений (растрескивание, шелушение, выкрашивание, отколы) не менее 25; 35; 50; 75 и 100 циклов переменного замораживания и оттаивания.

Виды повреждений изделий после испытания на морозостойкость приведены в приложении Б.

Марка по морозостойкости лицевых изделий должна быть не ниже F50. Допускается по согласованию с потребителем поставлять лицевые изделия марки по морозостойкости F35.

Марка по морозостойкости изделий, используемых для возведения дымовых труб, цоколей и стен подвалов, должна быть не ниже F50.

5.3.6 Керамические кирпич и камень относятся к негорючим строительным материалам в соответствии с ГОСТ 30244.

5.3.7 Удельная эффективная активность естественных радионуклидов А эфф в изделиях должна быть не более 370 Бк/кг.

5.4 Требования к сырью и материалам

5.4.1 Глинистое сырье, кремнеземистые породы (трепел, диатомит), лессы, промышленные отходы (углеотходы, золы и др.), минеральные и органические добавки, а также упаковочные материалы и средства транспортирования изделий (поддоны) должны соответствовать требованиям действующих нормативных и технических документов на них.

5.5 Маркировка

5.5.1 На нелицевую поверхность изделия в процессе их изготовления наносят несмываемой краской при помощи трафарета (штампа) или оттиска клейма товарный знак предприятия-изготовителя.

5.5.2 Маркировку наносят на каждую упаковочную единицу. В одной упаковочной единице должно быть не менее 5 % изделий, маркированных по 5.5.1. Маркировка может быть нанесена непосредственно на упаковку или на этикетку, которую наклеивают на упаковку, или на ярлык, прикрепляемый к упаковке способом, обеспечивающим его сохранность при транспортировании.

Маркировка должна содержать:

Наименование предприятия-изготовителя (и/или его товарный знак) и адрес;

Условное обозначение изделия;

Номер партии и дату изготовления;

Число (массу) изделий в упаковочной единице, шт. (кг);

Знак соответствия при поставке сертифицированной продукции (если предусмотрено системой сертификации).

В маркировку может быть включена информация о способе изготовления изделий.

5.5.3 Предприятие-изготовитель имеет право наносить на упаковку дополнительную информацию, не противоречащую требованиям настоящего стандарта и позволяющую идентифицировать продукцию и ее изготовителя.

5.5.4 Каждое грузовое место (транспортный пакет) должно иметь транспортную маркировку в соответствии с ГОСТ 14192.

5.6 Упаковка

5.6.1 Кирпич или камень должны быть уложены на поддон в «елочку» или на постель, или на ложок с перекрестной перевязкой. Допускается укладка изделий без перевязки при условии их автоматического упаковывания, обеспечивающего сохранность упаковочной единицы при хранении и транспортировании.

5.6.2 Уложенные с перекрестной перевязкой изделия должны быть упакованы в термоусадочную или растягивающуюся пленку или другие материалы, обеспечивающие сохранность продукции.

5.6.3 В одной упаковочной единице должны быть изделия одного условного обозначения.

5.6.4 По согласованию с потребителем допускаются другие виды упаковки, обеспечивающие сохранность изделий при транспортировании.

6 Правила приемки

6.1 Изделия должны быть приняты техническим контролем предприятия-изготовителя.

6.2 Изделия принимают партиями. Объем партии устанавливают в количестве не более суточной выработки одной печи.

При приемке изделий потребителем партией считают изделия, отгружаемые по конкретному договору (заказу) или изделия в объеме одного транспортного средства, оформленном одним документом о качестве.

6.3 Партия должна состоять из изделий одного условного обозначения.

6.4 Качество изделий обеспечивают:

Входным контролем сырья и материалов;

Операционным производственным (технологическим) контролем.

Качество изделий подтверждают приемочным контролем готовых изделий. Приемочный контроль включает в себя приемосдаточные и периодические испытания.

6.5 Для проведения испытаний методом случайного отбора из разных мест партии отбирают число изделий (образцов) в соответствии с таблицей 7.

Таблица 7 - Число отбираемых изделий (образцов) для проведения испытаний

Наименование показателя	Число отбираемых изделий (образцов), шт.	Вид испытаний		Периодичность контроля	Метод испытания
		Приемо-сдаточные	Периоди-ческие
Внешний вид, размеры	Камень - 25, кирпич - 35			Каждая партия
Отклонения от номинальных размеров и формы				Каждая партия
Наличие известковых включений				Один раз в две недели
Наличие высолов				Один раз в месяц
Средняя плотность				Каждая партия	По ГОСТ 7025
Водопоглощение				Один раз в месяц	По ГОСТ 7025
Предел прочности при сжатии кирпича	10 (или 10 парных половинок)			Каждая партия	По ГОСТ 8462
Предел прочности при сжатии камня				Каждая партия	По ГОСТ 8462
Предел прочности при сжатии крупноформатного камня				Каждая партия
Предел прочности при изгибе кирпича				Каждая партия	По ГОСТ 8462
Морозостойкость				Один раз в квартал	По ГОСТ 7025

Отобранные изделия проверяют на соответствие требованиям настоящего стандарта по размерам, внешнему виду и правильности формы, а затем испытывают.

Периодические испытания по показателям водопоглощения, наличию высолов и морозостойкости изделий проводят также при изменении сырья и технологии; по наличию известковых включений - при изменении содержания включений в глинистом сырье. Результаты периодических испытаний распространяют на все поставляемые партии изделий до проведения следующих периодических испытаний.

6.6 Удельную эффективную активность естественных радионуклидов А эфф контролируют при входном контроле по данным документов о качестве предприятия - поставщика сырьевых материалов. В случае отсутствия данных предприятия-поставщика об удельной эффективной активности естественных радионуклидов испытания изделий по этому показателю следует проводить не реже одного раза в год в аккредитованных испытательных лабораториях, а также при смене поставщика сырьевых материалов.

6.7 Теплотехнические характеристики сплошной кладки определяют при постановке продукции на производство, при изменении технологии, сырья, материалов и предоставляют по требованию потребителя.

6.8 Партию принимают, если при проверке размеров и правильности формы отобранных от партии изделий только одно изделие не соответствует требованиям настоящего стандарта. Партия приемке не подлежит, если два из отобранных от партии изделий не соответствуют требованиям настоящего стандарта.

6.9 Если при испытаниях изделий по показателям, приведенным в таблице 7 (кроме показателей внешнего вида, размеров, правильности формы и морозостойкости), получены неудовлетворительные результаты, проводят повторные испытания изделий по этому показателю на удвоенном числе образцов, отобранных от этой партии.

Партию принимают, если результаты повторных испытаний соответствуют всем требованиям настоящего стандарта; если не соответствуют - партию не принимают.

6.10 При проведении испытаний изделий потребителем, инспекционном контроле и сертификационных испытаниях отбор выборки и оценку результатов контроля проводят в соответствии с требованиями настоящего раздела, применяя методы контроля в соответствии с разделом 7.

В спорных случаях контрольную проверку проводят в присутствии представителя предприятия-изготовителя. Перечень контролируемых параметров устанавливают по согласованию между участниками проверки.

6.11 Каждая партия поставляемых изделий должна сопровождаться документом о качестве, в котором указывают:

Наименование предприятия-изготовителя и (или) его товарный знак;

Наименование и условное обозначение изделия;

Номер и дату выдачи документа;

Номер партии;

Число (массу) изделий в партии, шт. (кг);

Марку по прочности, класс средней плотности, марку по морозостойкости;

Водопоглощение;

Группу по теплотехнической эффективности;

Удельную эффективную активность естественных радионуклидов А эфф;

Способ изготовления изделий.

При экспортно-импортных операциях содержание сопроводительного документа о качестве уточняется в конкретном договоре на поставку изделий.

7 Методы испытаний

7.1 Методы испытаний при входном контроле качества сырья и материалов указывают в технологической документации на изготовление изделий с учетом требований нормативных документов на это сырье и материалы.

7.2 Методы испытаний при проведении производственного операционного контроля устанавливают в технологической документации на изготовление изделий.

7.3 Размеры изделий, толщину наружных стенок, диаметр цилиндрических пустот, размеры квадратных и ширину щелевидных пустот, длину посечек, площадь отколов и длину отбитостей ребер изделий измеряют металлической линейкой по ГОСТ 427 или штангенглубиномером по ГОСТ 162. Погрешность измерения - ±1 мм.

7.3.1 Длину и ширину каждого изделия измеряют в трех местах изделия: на двух ребрах и середине постели, толщину - на двух ребрах и середине тычка.

За результат измерений принимают среднеарифметическое значение результатов единичных измерений.

7.3.2 Ширину раскрытия трещин измеряют при помощи измерительной лупы по ГОСТ 25706, после чего изделие проверяют на соответствие требованиям 5.2.4. Погрешность измерения - ±0,1 мм.

7.3.3 Глубину отбитости углов и ребер измеряют при помощи штангенглубиномера по ГОСТ 162 или угольника по ГОСТ 3749 и линейки по ГОСТ 427 по перпендикуляру от вершины угла или ребра, образованного угольником, до поврежденной поверхности. Погрешность измерения - ±1 мм.

7.4 Отклонение от перпендикулярности граней определяют, прикладывая угольник к смежным граням изделия и измеряя металлической линейкой наибольший зазор между угольником и гранью. Погрешность измерения - ±1мм.

За результат измерений принимают наибольший из всех полученных результатов.

7.5 Отклонение от плоскостности изделия определяют, прикладывая одну сторону металлического угольника к ребру изделия, а другую - вдоль каждой диагонали грани и измеряя щупом по действующему нормативному документу или линейкой по ГОСТ 427 наибольший зазор между поверхностью и ребром угольника. Погрешность измерения - ± 1 мм.

За результат измерения принимают наибольший из всех полученных результатов.

7.6 Наличие известковых включений определяют после пропаривания изделий в сосуде.

Образцы, не подвергавшиеся ранее воздействию влаги, укладывают на решетку, помещенную в сосуд с крышкой. Налитую под решетку воду нагревают до кипения. Кипячение продолжают в течение 1 ч. Затем образцы охлаждают в закрытом сосуде в течение 4 ч, после чего их проверяют на соответствие требованиям 5.2.2.

7.7 Для определения наличия высолов половинку изделия погружают отбитым торцом в сосуд, заполненный дистиллированной водой, на глубину 1-2 см и выдерживают в течение 7 сут (уровень воды в сосуде должен оставаться постоянным). По истечении 7 сут образцы высушивают в сушильном шкафу при температуре 100 °С до постоянной массы, а затем сравнивают со второй половинкой образца, не подвергавшейся испытанию, проверяя на соответствие 5.2.3.

7.8 Предел прочности при сжатии кирпича и камня и кирпича при изгибе определяют в соответствии с ГОСТ 8462.

Предел прочности при сжатии крупноформатного камня определяют на целом изделии. Выравнивание опорных поверхностей камня производят шлифованием и применением пластины из технического войлока или из конвейерных резинотканевых лент.

Образец крупноформатного камня устанавливают в центре испытательной машины и прижимают верхней плитой машины. При испытаниях нагрузка на образец должна возрастать непрерывно и равномерно со скоростью 5-10 кН/с. Предел прочности при сжатии R сж, МПа (кгс/см 2), вычисляют по формуле

R сж = P /F ,(1)

где Р - максимальная нагрузка, при которой разрушается образец, МН (кгс);

F - среднеарифметическое значение площадей верхней и нижней граней образца, м 2 (см 2).

Предел прочности при сжатии образцов вычисляют с точностью до 0,1 МПа (1 кгс/см 2) результатов испытания всех образцов.

7.9 Среднюю плотность, водопоглощение и морозостойкость (метод объемного замораживания) изделий определяют в соответствии с ГОСТ 7025.

Отклонение каждого значения средней плотности допускается не более:

Для классов 0,8 и 1,0 - + 50 кг/м 3 ;

Для остальных классов - + 100 кг/м 3 .

Водопоглощение определяют при насыщении образцов водой температурой (20 ± 5) °С при атмосферном давлении.

Морозостойкость определяют методом объемного замораживания.

7.10 Удельную эффективную активность естественных радионуклидов А эфф определяют по ГОСТ 30108.

7.11 Коэффициент теплопроводности кладок определяют по ГОСТ 26254 со следующими дополнениями.

Коэффициент теплопроводности определяют экспериментально на фрагменте кладки, которую с учетом растворных швов выполняют толщиной из одного тычкового и одного ложкового рядов кирпичей или камней. Кладку из укрупненных камней выполняют в один камень. Длина и высота кладки должны быть не менее 1,5 м (см. рисунок 1). Кладку выполняют на сложном растворе марки 50, средней плотностью 1800 кг/м 3 , состава 1,0:0,9:8,0 (цемент:известь:песок) по объему, на портландцементе марки 400, с осадкой конуса для полнотелых изделий 12 - 13 см, для пустотелых - 9 см. Допускается выполнение фрагмента кладки, отличной от указанной выше, с применением других растворов, состав которых указывают в протоколе испытаний.

Рисунок 2 - Фрагмент кладки для определения теплопроводности

Фрагмент кладки из изделий со сквозными пустотами следует выполнять по технологии, исключающей заполнение пустот кладочным раствором или с заполнением пустот раствором, о чем делается запись в протоколе испытаний. Кладку выполняют в проеме климатической камеры с устройством по контуру теплоизоляции из плитного утеплителя; термическое сопротивление теплоизоляции должно быть не менее 1,0 м 2 ·°С/Вт. После изготовления фрагмента кладки его наружную и внутреннюю поверхности затирают штукатурным раствором толщиной не более 5 мм и плотностью, соответствующей плотности испытуемых изделий, но не более 1400 и не менее 800 кг/м 3 .

Фрагмент кладки испытывают в два этапа:

Этап 1 - кладку выдерживают и подсушивают в течение не менее двух недель до влажности не более 6 %;

Этап 2 - проводят дополнительную сушку кладки до влажности 1% - 3%.

Влажность изделий в кладке определяют приборами неразрушающего контроля. Испытания в камере проводят при перепаде температур между внутренней и наружной поверхностями кладки Δt = (t в - t н) ³ 40 °С, температуре в теплой зоне камеры t в = 18 °С - 20 °С, относительной влажности воздуха (40 ± 5) %. Допускается сокращение времени выдержки кладки при условии обдува наружной поверхности и обогрева внутренней поверхности фрагмента трубчатыми электронагревателями (ТЭНами), софитами и др. до температуры 35 °С - 40 °С.

Перед испытанием на наружной и внутренней поверхностях кладки в центральной зоне устанавливают не менее пяти термопар по действующему нормативному документу. Дополнительно на внутренней поверхности кладки устанавливают тепломеры по действующему нормативному документу. Термопары и тепломеры устанавливают так, чтобы они охватывали зоны поверхности ложкового и тычкового рядов кладки, а также горизонтального и вертикального растворных швов. Теплотехнические параметры фиксируют после наступления стационарного теплового состояния кладки не ранее чем через 72 ч после включения климатической камеры. Измерение параметров проводят не менее трех раз с интервалом в 2-3 ч.

Для каждого тепломера и термопары определяют среднеарифметическое значение показаний за период наблюдений q i и t i . По результатам испытаний вычисляют средневзвешенные значения температуры наружной и внутренней поверхностей кладки , c учетом площади ложкового и тычкового измеряемых участков, а также вертикального и горизонтального участков растворных швов по формуле

где t i - температура поверхности в точке i , °С;

F i - площадь i -го участка, м 2 .

По результатам испытаний определяют термическое сопротивление кладки , м 2 · о С/Вт, с учетом фактической влажности во время испытаний по формуле

q cp - среднее значение плотности теплового потока через испытываемый фрагмент кладки, Вт/м 2 .

По значению вычисляют эквивалентный коэффициент теплопроводности кладки λ экв (ω), Вт/(м·°С), по формуле

где δ - толщина кладки, м.

Строят график зависимости эквивалентного коэффициента теплопроводности от влажности кладки (см. рисунок 3) и определяют изменение значения l экв на один процент влажности Δλ экв, Вт/(м·°С), по формуле

Коэффициент теплопроводности кладки в сухом состоянии λ 0 , Вт/(м·°С), вычисляют по формуле

За результат испытания принимают среднеарифметическое значение коэффициента теплопроводности кладки в сухом состоянии λ 0 , Вт/(м·°С), вычисленное по формуле

Рисунок 3 - График зависимости эквивалентного коэффициента теплопроводности от влажности кладки

8 Транспортирование и хранение

8.1 Изделия перевозят всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на транспорте конкретного вида.

8.2 Транспортирование кирпича и камня осуществляют в пакетированном виде. Транспортные пакеты формируют на складской площадке или непосредственно на технологической линии на поддонах по ГОСТ 18343 или поддонах размером 1 * 1 м (980 * 980 мм) или других размеров по технической документации.

8.3 Масса одного пакета не должна превышать номинальную грузоподъемность поддона.

8.4 В технологической документации на изготовление изделий приводят схему крепления изделий в транспортном пакете в зависимости от дальности перевозки и вида транспортного средства.

8.5 Сформированные транспортные пакеты должны храниться в один ярус в сплошных штабелях. Допускается установка пакета друг на друга не выше четырех ярусов при условии соблюдения требований безопасности.

8.6 Допускается хранение изделий на ровных площадках с твердым покрытием в одноярусных штабелях пакетами без поддонов.

8.7 Хранение изделий у потребителя должно осуществляться в соответствии с требованиями 8.5 и 8.6 и правилами техники безопасности.

8.8 Погрузка и выгрузка пакетов изделий должна производиться механизированным способом при помощи специальных грузозахватных устройств.

Погрузка изделий навалом (набрасыванием) и выгрузка их сбрасыванием не допускаются.

9 Указания по применению

9.1 Кирпич и камень применяют в соответствии с рекомендациями действующих строительных норм и правил, сводов правил, территориальных строительных норм с учетом требований, изложенных в проектной документации на возведение зданий и сооружений.

9.2 В фундаментах и цоколе стен зданий, дымовых трубах, вентиляционных каналах следует применять только полнотелый кирпич.

Не допускается применять пустотелые изделия, а также кирпич полусухого прессования для наружных стен помещений с влажным режимом без нанесения на внутренние поверхности пароизоляционного покрытия.

Не допускается применять пустотелые изделия и кирпич полусухого прессования для кладки стен помещений с мокрым режимом, наружных стен подвалов, цоколей и фундаментов.

9.3 Вид изделий (кирпича, камня) для кладки несущих, самонесущих и ненесущих конструкций, в т.ч. для облицовки фасадов зданий, плотность, марку по прочности и морозостойкость указывают в рабочих чертежах.

9.4 Справочные значения сопротивления сжатию кладки, выполненной из кирпича и камня, изготавливаемых в соответствии с требованиями настоящего стандарта, приведены в приложении В, таблицы В.1, В.2.

9.5 Изготовитель по просьбе потребителя должен предоставить данные о теплотехнических и прочностных характеристиках изделий в кладке.

Формы и размеры изделий

А.1 Экструзионные изделия

Рисунок А.1.3 - Кирпич формата 1(1,4) НФ с восемью щелевидными пустотами

Рисунок А.1.4 - Кирпич формата 1(1,4) НФ с 18 щелевидными пустотами

Рисунок А.1.5 - Кирпич формата 1(1,4) НФ с 16 квадратными пустотами

Рисунок А.1.6 - Кирпич формата 1(1,4) НФ с 36 квадратными пустотами

Рисунок А.1.7 - Кирпич формата 1(1,4) НФ с 55 квадратными пустотами

Рисунок А.1.8 - Кирпич формата 1(1,4) НФ с 28 щелевидными пустотами

Рисунок А.1.9 - Кирпич формата 1 НФ с 35 пустотами	Рисунок А.1.10 - Кирпич формата 1 НФ с 33 пустотами

Рисунок А.1.11 - Камень формата 2,1 НФ с 30 квадратными пустотами

и отверстием для захвата

Рисунок А.1.12 - Камень формата 2,1 НФ с 30 пустотами и отверстием для захвата

Рисунок А.1.13 -Камень формата 2,1 НФ с 18 квадратными пустотами

и отверстием для захвата

Рисунок А.1.14 - Камень формата 2,1 НФ с семью щелевидными пустотами

Рисунок А.1.15 - Камень формата 2,1 НФ с 18 щелевидными пустотами

Рисунок А.16 -Камень формата 2,1 НФ с 21 щелевидной пустотой

Рисунок А.1.17 - Кирпич формата 1,4 НФ с шестью пустотами	Рисунок А.1.18 - Кирпич формата 1,4 НФ с шестью пустотами

Рисунок А.1.19 - Камень формата 1,8 НФ с тремя пустотами

Рисунок А.1.20 - Камень крупноформатный 4,5 НФ

Рисунок А.1.21 - Камень крупноформатный 10,7 НФ

Рисунок А.1.22 - Камень крупноформатный 10,7 НФ

Рисунок А.1.23 - Камень крупноформатный 14,3 НФ

А.2 Кирпич прессованный с вертикальным расположением пустот

Приложение Б

(обязательное)

Виды повреждений изделий при испытании на морозостойкость

Рисунок Б.1 - Виды повреждений изделий при испытании на морозостойкость

Приложение В

(справочное)

Сопротивление сжатию кладки из кирпича и камня на тяжелых растворах

Таблица В.1

Марка кирпича или камня	Сопротивление сжатию кладки на тяжелых растворах из кирпича всех видов и камней R , МПа
	при марке раствора								при прочности раствора
Кладка из кирпича всех видов и камня
Кладка из крупноформатного камня классов средней плотности 0,8 и 1,0
Примечание - Сопротивление сжатию кладки на растворах марок от 4 до 50 следует уменьшать, применяя понижающие коэффициенты: 0,85 - для кладки на жестких цементных растворах (без добавок извести или глины), легких и известковых растворах в возрасте до 3 мес; 0,9 - для кладки на цементных растворах (без извести или глины) с органическими пластификаторами. Понижающие коэффициенты не применяют для кладки повышенного качества. Растворный шов кладки повышенного качества выполняют под рамку с выравниванием и уплотнением раствора рейкой. Марку раствора для обычной кладки и для кладки повышенного качества указывают в проекте.

Таблица В.2

Класс средней плотности	Понижающие коэффициенты для сопротивления сжатию кладки из пустотелого керамического кирпича и камня
	при марке раствора								при прочности раствора

Приложение Г

(справочное)

Теплотехнические характеристики сплошных (условных) кладок

Г.1 Приведенное сопротивление теплопередаче кладок определяют на основе расчета по температурным полям для каждого конкретного проекта здания с учетом требований действующих строительных норм и правил.

Г.2 Расчет приведенного сопротивления теплопередаче наружных стен из керамических изделий осуществляют, исходя из условия обеспечения теплотехнических и санитарно-гигиенических характеристик в соответствии с действующими строительными нормами и правилами. Примеры приведенного сопротивления теплопередаче кладок из керамических изделий , принимаемых по санитарно-гигиеническим условиям в зданиях с расчетной температурой внутреннего воздуха, равной 20 °С, приведены в таблице Г.1.

Таблица Г.1

Г.3 Теплотехнические характеристики сплошных (условных) кладок, выполненных из керамических изделий в лабораторных условиях, приведены в таблице Г.2.

Теплотехнические характеристики кладки с применением пустотелых изделий приведены для кладки, выполненной без заполнения пустот раствором.

Г.4 Примеры сплошных (условных) кладок, выполненных из керамических изделий, приведены на рисунках Г.1 - Г.3.

1 - сухая штукатурка из гипсовых обшивочных листов: δ = 12мм, γ = 800 кг/м 3 , λ = 0,21 Вт/(м·°С);

2 - воздушная прослойка: δ =10 мм, R = 0,13 м 2 ·°С/Вт;

3 - кладка из камня;

4 - лицевой кирпич

а) из пустотелого камня (γ = 1400 кг/м 3 , γ кл = 1460 кг/м 3 , λ кл = 0,54 Вт/(м·°С)) и лицевого кирпича (γ =1400 кг/м 3 , γ кл = 1480 кг/м 3 , λ кл = 0,55 Вт/(м·°С)) = 1,37 м 2 ·°С/Вт;

б) из пустотелого камня (γ = 1200 кг/м 3 , γ кл = 1300 кг/м 3 , λ кл = 0,48 Вт/(м·°С)) и лицевого кирпича (γ = 1200 кг/м 3 , γ кл = 1330 кг/м 3 , λ кл = 0,50 Вт/(м·°С)) = 1,50 м 2 ·°С/Вт;

в) из пустотелого камня (γ = 1000 кг/м 3 , γ кл = 1130 кг/м 3 , λ кл = 0,41 Вт/(м·°С)) и лицевого кирпича (γ =1000 кг/м 3 , γ кл = 1170 кг/м 3 , λ кл = 0,44 Вт/(м·°С)) = 1,70 м 2 ·°С/Вт;

г) из пустотелого камня (γ = 800 кг/м 3 , γ кл = 960 кг/м 3 , λ кл =0,35 Вт/(м·°С)) и лицевого кирпича (γ =1000 кг/м 3 , γ кл =1170 кг/м 3 , λ кл = 0,44 Вт/(м·°С)) =1,92 м 2 ·°С/Вт

Рисунок Г.1 - Пример сплошной кладки наружной стены из камня размерами

250x120x138 мм с наружным слоем из лицевого одинарного кирпича

1 - штукатурка внутренняя: δ = 15 мм, γ = 1600 кг/м 3 , λ = 0,7 Вт/(м·°С);

2 - крупноформатный камень: δ = 380 мм, γ = 600 кг/м 3 , λ кл = 0,16 Вт/(м·°С);

3 - лицевой кирпич: δ = 120 мм, γ = 1000 кг/м 3 , λ кл = 0,44 Вт/(м·°С)

Приведенное сопротивление теплопередаче кладки = 2,90 м 2 ·°С/Вт

Рисунок Г.2 - Пример сплошной кладки наружной стены из крупноформатного камня размерами 380x250x219 мм с наружным лицевым кирпичным и внутренним

штукатурным слоями

1 - крупноформатный камень;

2 - штукатурка внутренняя: δ = 15 мм, γ = 1800 кг/м 3 , λ = 0,87 Вт/(м·°С);

3 - лицевой кирпич;

4 - цементно-песчаный раствор;

5 - гибкие связи

Приведенное сопротивление теплопередаче кладки наружной стены (, м 2 ·°С/Вт):

а) из крупноформатного камня (γ = 800 кг/м 3 , γ кл = 890 кг/м 3 , λ кл = 0,23 Вт/(м·°С)) и лицевого кирпича (γ = 1400 кг/м 3 , γ кл = 1480 кг/м 3 , λ кл = 0,55 Вт/(м·°С)) = 2,37 м 2 ·°С/Вт;

б) из крупноформатного камня (γ = 800 кг/м 3 , γ кл = 890 кг/м 3 , λ кл = 0,23 Вт/(м·°С)) и лицевого кирпича (γ = 1200 кг/м 3 , γ кл = 1330 кг/м 3 , λ кл = 0,50 Вт/(м·°С)) = 2,69 м 2 ·°С/Вт;

в) из крупноформатного камня (γ = 800 кг/м 3 , γ кл = 890 кг/м 3 , λ кл = 0,23 Вт/(м·°С)) и лицевого кирпича (γ = 1000 кг/м 3 , γ кл = 1000 кг/м 3 , λ кл = 0,44 Вт/(м·°С)) = 2,73 м 2 ·°С/Вт;

г) из крупноформатного камня (γ = 700 кг/м 3 , γ кл = 780 кг/м 3 , λ кл = 0,195 Вт/(м·°С)) и лицевого кирпича (γ = 1000 кг/м 3 , γ кл = 1000 кг/м 3 , λ кл = 0,44 Вт/(м·°С)) = 3,22 м 2 ·°С/Вт

Рисунок Г.3 - Пример сплошной кладки наружной стены из крупноформатного камня размерами 510x250x219 мм с наружным слоем из лицевого одинарного кирпича

Таблица Г.2 - Теплотехнические характеристики сплошных кладок

Вид кладки	Плотность кирпича, камня γ 0 , кг/м 3	Характеристика кладки в сухом состоянии		Массовое отношение влаги в кладке (при условиях эксплуатации А, Б) , %		Коэффициенты (при условиях эксплуатации А, Б)
		Плотность γ 0 , кг/м 3	Теплопро-водность λ 0 , Вт/(м·°С)			теплопро-водности λ, Вт/(м·°С)		паропрони-цаемости μ, мг/(м·ч·Па)
Кладка из камня и кирпича на цементно-песчаном растворе плотностью γ 0 = 1800 кг/м 3
Камень пустотелый
Кладка на теплоизоляционном цементном растворе с пористыми наполнителями плотностью γ 0 = 1200кг/м 3
Камень крупноформатный пустотелый из пористой керамики
Камень пустотелый
Кирпич трепельный полнотелый одинарный и утолщенный
Кирпич пустотелый одинарный и утолщенный
Кирпич полнотелый одинарный и утолщенный
Кладка на теплоизоляционном цементно-перлитовом растворе плотностью γ 0 = 800 кг/м 3
Камень крупноформатный пустотелый из пористой керамики
Камень пустотелый
Кирпич пустотелый одинарный и утолщенный
Кирпич полнотелый одинарный и утолщенный
Примечания 1 Промежуточные значения теплотехнических показателей кирпичных кладок определяют интерполяцией. 2 Значения коэффициентов кладок из пустотелых изделий приведены для кладок, выполненных по технологии, исключающей заполнение пустот раствором. В связи с этим значения коэффициентов имеют отличия от значений, приведенных в , таблица Д.1, учитывающих заполнение пустот раствором на строительной площадке. 3 Коэффициенты теплопроводности кладок из пустотелых изделий плотностью до 1200 кг/м 3 на цементно-песчаном растворе плотностью 1800 кг/м 3 , выполненных без мероприятий, исключающих заполнение пустот раствором, следует принимать соответствующими плотности кладки, увеличенной на 100 кг/м 3 . 4 Значение коэффициента теплопроводности кладки при фактическом заполнении пустот раствором определяют по плотности изготовленного и высушенного до воздушно-сухого состояния фрагмента кладки размером 1,0x1,0x0,38 м с использованием данных настоящего приложения. 5 Условия эксплуатации А и Б принимают в соответствии с действующими строительными нормами и правилами. 6 Удельная теплоемкость кладки в сухом состоянии С 0 = 0,88 кДж/(кг·°С).

Библиография

СП 23-101-2004 Проектирование тепловой защиты зданий

Ключевые слова: кирпич и камень керамические, кладка, облицовка, наружные и внутренние стены, технические требования, правила приемки, методы контроля

1 Область применения

3 Термины и определения

4 Классификация, размеры и условные обозначения

5 Технические требования

6 Правила приемки

7 Методы испытаний

8 Транспортирование и хранение

9 Указания по применению

Приложение Б (обязательное) Виды повреждений изделий при испытании на морозостойкость

Приложение В (справочное) Сопротивление сжатию кладки из кирпича и камня на тяжелых растворах

Приложение Г (справочное) Теплотехнические характеристики сплошных (условных) кладок

Глиняный кирпич всегда был и остаётся сегодня, одним из самых востребованных, конструктивных и отделочных материалов. Этот материал поистине универсален: с его помощью можно возвести стены любой формы, в том числе и круглой.

Благодаря существующим технологиям кладки, их можно сделать утеплёнными, монолитными, произвести наружную отделку фасада, или интерьерный декор. Какие требования предъявляет ГОСТ на облицовочный керамический кирпич? И какие виды глиняного кирпича вообще существуют?

Об этом вам расскажут инструкция и видео в данной статье.

Все виды керамического кирпича, как строительного, так и облицовочного, производятся по одному стандарту – его наименование обозначено в заголовке. Распространяется он и на клинкерный кирпич, несмотря на то, что технология его изготовления имеет значительные отличия.

• Непревзойдённые прочностные характеристики этого материала позволяют использовать его там, где предполагаются большие нагрузки. Естественно, это фундаменты и несущие стены, а так же арочные своды, и наружная облицовка печей и дымоходов: как бытовых, так и промышленных. Так что, нет ничего удивительного в том, что его цена значительно выше.
• Следует сразу отметить, что на специальные виды кирпича, к которым относятся кислотостойкий и шамотный (огнеупорный) кирпич, а так же керамические камни для мощения автодорог, данный стандарт не распространяется.

Термины и определения

Кирпич, как таковой – это штучное изделие из керамики, использующееся для кладки на строительном растворе. Если говорить об одинарном кирпиче нормального формата, то его можно охарактеризовать так: это изделие, имеющее форму параллелепипеда с прямыми углами, и следующими размерами: длина 250 мм; ширина 120 мм; высота 65 мм.

Для ознакомления читателя с внешним видом изделий, а также с терминами, употребляемыми в строительстве, когда речь идёт о кирпиче и кладке, предлагаем небольшой обзор в виде таблицы:

Внешний вид и наименование кирпича	Определение термина
	Обычный строительный кирпич с нормальными размерами и без пустот. Стоимость данного материала наиболее доступна, так как он никак не декорируется. Для возведения стен своими руками – это наиболее часто покупаемый вид кирпича.
	В нем пустоты или отсутствуют полностью, или их количество не превышает 13%. Именно такой вариант вы видите на представленном фото.
	Данный вид кирпича имеет в своём теле пустоты различного размера и конфигурации. Причём, пустоты могут быть сквозными и несквозными.
	Данное изделие может иметь любую форму, отличающуюся от параллелепипеда.
	Как уже было сказано, данное изделие имеет более высокую прочность и малое водопоглощение. Прекрасный внешний вид позволяет использовать его в качестве декоративного материала, в том числе и в ландшафтном дизайне. Его размеры соответствуют нормальному формату строительного кирпича. Клинкерный кирпич может иметь любые формы и варианты декоративной обработки поверхности, присущие обычному кирпичу.
	Несмотря на то, что данное изделие является декоративным материалом, по своим характеристикам оно должно соответствовать обычному кирпичу. То есть, лицевой кирпич обеспечивает кладке требуемую прочность, и одновременно её декорирует.
	Пустотелое изделие из керамики, отличающееся от кирпича крупным форматом, предназначенное для кладки стен. Номинальная толщина керамического камня должна быть не менее 140 мм.
	Данный вид изделий на своих вертикальных гранях имеет выступы и пазы, позволяющие стыковать их торцы. Такое соединение позволяет не использовать кладочный раствор в вертикальных швах. Кстати, камни с пазовыми, и пазогребневыми соединениями, лицевыми не бывают.

Как видно из таблицы, кирпич может быть рядовым и лицевым, а так же полнотелым и пустотным. Пустоты могут располагаться в теле кирпича не только вертикально, но и продольно.

Что касается керамического камня: с целью уменьшения веса его изготавливают только в пустотелом варианте. Стремление избежать дополнительных нагрузок на фундамент вполне понятно.

Маркировка и основные требования

Маркируется кирпич согласно прочностным характеристикам: от М100, до М300, всего 7 видов.

Прочность клинкерного кирпича от М300 только начинается – изделия с максимальной прочностью имеют маркировку М1000. Камни маркируются аналогично, но их уровень прочности ниже, чем даже у обычного кирпича: от М25 до М300.

• Кроме нормального формата, кирпич может иметь и другие размеры, которые регламентируются стандартом 530.2012. Вариантов длины всего два: 250 мм и 288 мм. Ширина может отличаться от номинального размера 120 мм, как в меньшую, так и в большую сторону: 60 мм; 85 мм и 138 мм. У толщины всего три варианта: 55 мм; 65 мм и 88 мм.

У керамических блоков размерный ряд гораздо разнообразнее. Самый ходовой размер камня: 380*250*188 мм.

Для завершения кладки из керамического камня предусматриваются и доборные элементы. Причём, по согласованию заказчика с производителем, их размеры могут отличаться от тех, которые прописаны в данном стандарте.

Внешний вид изделий

Естественно, что самые высокие требования предъявляются к лицевому кирпичу. Во-первых, он должен иметь не меньше, чем две лицевых грани: одну продольную, и одну торцевую.

А уж способ их отделки отдаётся на откуп изготовителю. Это может быть двухслойное формование, глазурование, фактурное торкретирование, ангобирование, нанесение рельефа. В общем, вариантов достаточно много.

• Рядовые кирпичи бывают только в двух вариантах: с гладкой поверхностью, или нанесённым на неё рельефом. Все изделия могут иметь как естественный цвет, так и быть окрашенными в своей массе. Что касается требований к внешнему виду рядового и лицевого кирпича, то они тоже отличаются.

• Например, если для рядовых изделий допускается небольшой процент дефектов в виде трещин, отбитости граней, рёбер и углов, то для лицевого кирпича это совершенно недопустимо. Причины столь строгих требований понятны, ведь поверхность кладки из облицовочного кирпича не оштукатуривается.
• Остаётся добавить, что при проектировании объектов, где предполагается кирпичная кладка стен либо декоративная облицовка фасадов , марка изделий, а так же их плотность и морозостойкость, должны быть прописаны в рабочей документации.

• ГОСТ на плитки керамические облицовочные, которые нередко имитируют кирпич, ещё строже регламентирует требования к внешнему виду, особенно, когда речь идёт об изделиях первого сорта. Использование такой плитки даёт неоспоримые преимущества.
• Во-первых, стоит это гораздо дешевле.
• Во-вторых, за счёт малого веса облицовки, снижаются нагрузки на фундамент. И если надо облицевать под кирпич старый дом, сделать это, конечно лучше с помощью плитки. Фасад при этом, нисколько не утрачивает той индивидуальности рельефа, который обеспечивает кирпич. В этом легко убедиться, взглянув на фото сверху.

Заключение

Кирпичная кладка тяжёлая, и её нужно опирать на фундамент. Его приходится подкапывать и, если ширины ленты не хватает, доливать. Всё это дополнительные расходы и трудозатраты – то, чего каждый заказчик стремится избежать.

1 Область применения кирпича

Настоящий стандарт распространяется на кирпич и камень керамические (далее – изделия), применяемые для кладки и облицовки несущих, самонесущих и ненесущих стен и других элементов зданий и сооружений, а также клинкерный кирпич, применяемый для кладки фундаментов, сводов, стен, подверженных большой нагрузке, и кирпич для наружной кладки дымовых труб, промышленных и бытовых печей.

Настоящий стандарт устанавливает технические требования, правила приемки, методы испытаний изделий.

Настоящий стандарт не распространяется на кирпич для мощения дорог, кирпич для кладки внутренней поверхностидымовых труб и промышленных печей, огнеупорный и кислотостойкий кирпич.

2 Нормативные ссылки в ГОСТе на кирпич

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 166–89 (ИСО 3599–76) Штангенциркули. Технические условия

ГОСТ 427–75 Линейки измерительные металлические. Технические условия

ГОСТ 473.1-81 Изделия химически стойкие и термостойкие керамические. Метод определения кислотостойкости

ГОСТ 3749–77 Угольники поверочные 90º. Технические условия

ГОСТ 7025–91 Кирпич и камни керамические и силикатные. Методы определения водопоглощения, плотности и контроля морозостойкости

ГОСТ 8462–85 Материалы стеновые. Методы определения пределов прочности при сжатии и изгибе

ГОСТ 14192–96 Маркировка грузов

ГОСТ 18343–80 Поддоны для кирпича и керамических камней. Технические условия

ГОСТ 25706–83 Лупы. Типы, основные параметры. Общие технические требования

ГОСТ 26254–84 Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций

ГОСТ 30108–94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов

ГОСТ 30244–94 Материалы строительные. Методы испытания на горючесть

П р и м е ч а н и е – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государства по соответствующему указателю стандартов и классификаторов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения кирпича

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 кирпич: Керамическое штучное изделие, предназначенное для устройства кладок на строительных растворах.

3.2 кирпич нормального формата (одинарный): Изделие в форме прямоугольного параллелепипеда номинальными размерами 250×120×65 мм.

3.3 камень: Крупноформатное пустотелое керамическое изделие номинальной толщиной 140 мм и более, предназначенное для устройства кладок.

3.4 кирпич полнотелый: Изделие, в котором отсутствуют пустоты или с пустотностью не более 13 %.

3.5 кирпич пустотелый: Изделие, имеющий пустоты различной формы и размеров.

3.6 фасонный кирпич: Изделие, имеющее форму, отличающуюся от формы прямоугольного параллелепипеда.

3.7 доборный элемент: Изделие специальной формы, предназначенное для завершения кладки.

3.8 кирпич клинкерный: Изделие, имеющее высокую прочность и низкое водопоглощение, обеспечивающее эксплуатационные характеристики кладки в сильно агрессивной среде и выполняющее функции декоративного материала.

3.9 кирпич лицевой: Изделие, обеспечивающее эксплуатационные характеристики кладки и выполняющее функции декоративного материала.

3.10 кирпич рядовой: Изделие, обеспечивающее эксплуатационные характеристики кладки.

3.11 камень с пазогребневой системой: Изделиес выступами на вертикальных гранях для пазогребневого соединения камней в кладке без использования кладочного раствора в вертикальных швах.

3.12 рабочий размер (ширина) камня: Размер изделия между гладкими вертикальными гранями (без выступов для пазогребневого соединения), формирующий толщину стены при кладке в один камень.

3.13 нерабочий размер (длина) камня: Размер изделия между вертикальными гранями с выступами для пазогребневого соединения, формирующий при кладке длину стены.

3.14 постель: Рабочая грань изделия, расположенная параллельно основанию кладки (см. рисунок 1).

3.15 ложок: Наибольшая грань изделия, расположенная перпендикулярно к постели (см. рисунок 1).

3.16 тычок: Наименьшая грань изделия, расположенная перпендикулярно к постели (см. рисунок 1).

3.17 пустотность: Доля пустот в объеме кирпича, выраженная в процентах.

3.18 трещина: Разрыв кирпича без разрушения его на части, шириной раскрытия более 0,5 мм.

3.19 сквозная трещина: Трещина, проходящая через всю толщину кирпича, протяженностью более половины ширины изделия.

3.20 посечка: Трещина шириной раскрытия не более 0,5 мм.

3.21 отбитость: Механическое повреждение грани, ребра, угла кирпича.

3.22 откол: Дефект кирпича, вызванный наличием карбонатных или других включений (см. приложение Б).

3.23 шелушение: Разрушение кирпича в виде отслоения от его поверхности тонких пластинок (см. приложение Б).

3.24 выкрашивание: Осыпание фрагментов поверхности кирпича (см. приложение Б).

3.25 растрескивание: Появление или увеличение размера трещины после воздействия знакопеременных температур (см. приложение Б).

3.26 половняк: Две части кирпича, образовавшиеся при его раскалывании. кирпич, имеющий сквозные трещины, относится к половняку.

3.27 контактное пятно: Участок поверхности кирпича, отличный по цвету, возникающий в процессе сушки или обжига и не влияющий на характеристики кирпича.

3.28 высолы: Водорастворимые соли, выходящие на поверхности обожженного кирпича при контакте с влагой.

3.29 черная сердцевина: Участок внутри кирпича, обусловленный образованием в процессе обжига кирпича оксида железа (II).

3.30 незащищенная кладка: Кладка, не защищенная от внешних атмосферных воздействий и проникновения воды в условиях эксплуатации.

3.31 защищенная кладка: Кладка, защищенная от проникновения воды (внутренняя стена, внутренняя часть двухслойной стены, наружная стена, защищенная слоем штукатурки или облицовки) в условиях эксплуатации.

3.32 кладка в сильно агрессивной среде: Кладка, подвергающаяся в условиях эксплуатации постоянному насыщению водой в результате воздействия совокупности неблагоприятных природных и (или) искусственных факторов (грунтовые или сточные воды, климатические условия) и одновременно частому замораживанию и оттаиванию при отсутствии эффективной защиты.

3.33 кладка в умеренно агрессивной среде: Кладка, подвергающаяся в условиях эксплуатации периодическому воздействию влаги и попеременному замораживанию и оттаиванию, но не относящаяся к кладке в сильно агрессивной среде.

3.34 кладка в неагрессивной среде: Кладка, не подвергающаяся в условиях эксплуатации воздействию влаги и попеременному замораживанию и оттаиванию.

4 Классификация, основные размеры кирпича и условные обозначения согласно ГОСТ 530-2012 кирпич и камень керамические

4.1 Классификация

4.1.1 кирпич подразделяют на рядовые и лицевые. Камень с пазогребневым и пазовым соединениями может быть только рядовым.

4.1.2 Кирпич изготавливают полнотелым и пустотелым, камень – только пустотелым. Камень может изготавливаться с плоскими вертикальными гранями, с выступами для пазогребневого соединения на вертикальных гранях, с нешлифованной или шлифованной опорной поверхностью (постелью).

Пустоты в кирпиче могут располагаться перпендикулярно (вертикальные) или параллельно постели (горизонтальные).

4.1.3 По прочности на сжатие кирпич подразделяют на марки: М100, М125, М150, М175, М200, М250, М300; клинкерный кирпич – М300, М400, М500, М600, М800, М1000; камни – М25, М35, М50, М75, М100, М125, М150, М175, М200, М250, М300; кирпич и камень с горизонтальными пустотами – М25, М35, М50, М75, М100.

4.1.4 По морозостойкости кирпич подразделяют на марки F25, F35, F50, F75, F100, F200, F300.

4.1.5 По показателю средней плотности кирпич подразделяют на классы: 0,7; 0,8; 1,0; 1,2; 1,4; 2,0; 2,4.

4.1.6 По теплотехническим характеристикам кирпичи в зависимости от класса средней плотности подразделяют на группы в соответствии с таблицей 1.

4.2 Основные размеры

4.2.1 Кирпичи изготавливают номинальными размерами, приведенными в таблицах 2 и 3.

П р и м е ч а н и я

1 Допускается по согласованию изготовителя с потребителем изготовление доборных изделий и изделий других номинальных размеров, при этом предельные отклонения размеров не должны превышать значений, приведенных в 4.2.2. Толщина изделий должна быть кратной толщине кирпича плюс 12 мм - постельный шов.

2 Обозначение размера (формат) кирпичей определяют как отношение объема изделия в кубических метрах к объему кирпича нормального формата 0,00195 м3 с округлением значения с точностью до одного знака после запятой.

3 В скобках приведены обозначения размеров для шлифованных камней.

4.2.2 Предельные отклонения от номинальных размеров не должны превышать на одном изделии, мм:

По длине:

кирпича и камня без пазогребневого соединения………± 4,

камня с пазогребневым соединением……………………± 10;

По ширине:

кирпича, камня шириной не более 120 мм…………………± 3,

камня шириной более 120 мм.…………………………… ……± 5;

По толщине:

кирпича лицевого………………………………………………… .± 2,

кирпича рядового…………………………………………………± 3,

камня………………………………………………………………± 4.

4.2.3 Отклонение от перпендикулярности смежных граней изделий не допускается более:

3 мм – для кирпича и камня длиной до 300 мм;

1,4 % длины любой грани – для камня длиной или шириной свыше 300 мм.

4.2.4 Отклонение от плоскостности граней изделий не допускается более:

3 мм – для кирпича и камня;

1 мм – для шлифованного камня.

4.2.5 Толщина наружных стенок пустотелого кирпича должна быть не менее 12 мм, камня – не менее 8 мм.

Радиус закругления угла вертикальных смежных граней должен быть не более 15 мм, глубина фаски на горизонтальных ребрах – не более 3 мм.

Размеры и число выступов пазогребневого соединения не регламентируют.

Диаметр вертикальных цилиндрических пустот и размер стороны квадратных пустот должен быть не более 20 мм, ширина щелевидных пустот – не более 16 мм.

Размер пустот изделий с пустотностью не более 13 % не регламентируют.

Размеры горизонтальных пустот не регламентируют.

Для камня допускаются пустоты (для захвата при кладке) общей площадью сечения, не превышающей 13 % площади постели камня.

4.3 Условные обозначения

4.3.1 Условное обозначение керамических изделий должно состоять из обозначения вида изделия в соответствии с таблицами 2 и 3; букв р – для рядовых, л – для лицевых, кл –для клинкерных, пг – для камней с пазогребневой системой, ш – для шлифованных камней; обозначения размера кирпича – в соответствии с таблицей 2, номинальных размеров камня – в соответствии с таблицей 3, рабочего размера для камня с пазогребневой системой – в соответствии с таблицей 3, обозначений: по – для полнотелого кирпича, пу – для пустотелого кирпича, марок по прочности, класса средней плотности; марки по морозостойккости и обозначения настоящего стандарта.

Примеры условных обозначений:

Кирпич рядовой (лицевой), полнотелый, размерами 250×120×65 мм, формата 1НФ, марки по прочности М200, класса средней плотности 2,0, марки по морозостойкости F50:

КР-р-по (КР-л-по) 250×120×65/1НФ/200/2,0/50/ГОСТ 530 –2012

Кирпич клинкерный, полнотелый (пустотелый), размерами 250×120×65 мм, формата 1НФ, марки по прочности М500, класса средней плотности 2,0, марки по морозостойкости F100:

КР-кл-по (КР-кл-пу) 250×120×65/1НФ/500/2,0/100/ГОСТ 530–2012.

Кирпич с горизонтальным расположением пустот рядовой (лицевой), размерами 250×120×88 мм, формата 1,4НФ, марки по прочности М75, класса средней плотности 1,4, марки по морозостойкости F50:

КРГ-р (КРГ-л) 250×120×88 /1,4НФ/75/1,4/50/ ГОСТ 530–2012.

Камень рядовой (лицевой), размерами 250×120×140 мм, формата 2,1НФ, марки по прочности М200, класса средней плотности 1,4, марки по морозостойкости F50:

КМ-р (КМ-л) 250×120×140/2,1НФ/200/1,4/50/ГОСТ 530–2012.

Камень с пазогребневым соединением (шлифованный), рабочего размера 510 мм, формата 14,3НФ, марки по прочности М100, класса средней плотности 0,8, марки по морозостойкости F35:

КМ-пг (КМ-пг-ш) 510 мм/14,3НФ/100/0,8/35/ГОСТ 530–2012.

Камень доборный с пазогребневым соединением (шлифованный), рабочего размера 250, формата половины 10,7 НФ, марки по прочности М100, класса средней плотности 0,8, марки по морозостойкости F35:

КМД-пг (КМД-пг-ш) 250 мм /П10,7НФ/100/0,8/35/ГОСТ 530–2012.

Камень доборный (шлифованный), рабочего размера 250, формата 5,2 НФ, марки по прочности М100, класса средней плотности 0,8, марки по морозостойкости F35:

КМД (КМД-ш) 250 мм /5,2 НФ/100/0,8/35/ГОСТ 530 –2012.

4.3.2 Допускается для полной идентификации изделий вводить в условное обозначение дополнительную информацию.

При проведении экспортно-импортных операций условное обозначение изделия допускается уточнять в договоре на поставку продукции (в том числе вводить дополнительную буквенно-цифровую или другую информацию)

5 Технические требования кирпича согласно ГОСТ 530-2012 кирпич и камень керамические

Изделия должны изготавливаться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному предприятием-изготовителем.

5.1 Внешний вид кирпича

5.1.1 Лицевые изделия должны иметь не менее двух лицевых граней – ложковую и тычковую. Цвет и вид лицевой грани устанавливают по согласованию между изготовителем и потребителем и оговаривают в документе на поставку.

Рядовые кирпичи изготавливают с гладкими или рельефными вертикальными гранями.

Лицевые кирпич и камень по виду лицевой поверхности изготавливают:

С гладкой и рельефной поверхностью;

С поверхностью, офактуренной торкретированием, ангобированием, глазурованием, двухслойным формованием или иным способом.

Кирпичи могут быть естественного цвета или объемно окрашенными.

5.1.2 На лицевых изделиях допускаются единичные вспучивающиеся (например, известковые) включения глубиной не более 3 мм, общей площадью не более 0,2 % площади лицевых граней.

На рядовых изделиях допускаются вспучивающиеся включения общей площадью не более 1,0 % площади вертикальных граней изделия.

5.1.3 На лицевых и клинкерных кирпичах не допускаются высолы.

5.1.4 Дефекты внешнего вида изделий, размеры и число которых превышают значения, указанные в таблице 4, не допускаются.

П р и м е ч а н и я

1. Отбитости глубиной менее 3 мм не являются браковочными признаками.

2. Трещины в межпустотных перегородках, отбитости и трещины в элементах пазо-гребневого соединения не являются дефектом.

3. Для лицевых изделий указаны дефекты лицевых граней.

5.1.5 У изделий допускаются черная сердцевина и контактные пятна на поверхности.

5.1.6 В партии не допускается половняк более 5 % объема партии.

5.2 Характеристики

5.2.1 Средняя плотность кирпича и камня в зависимости от класса средней плотности должна соответствовать значениям, приведенным в таблице 5.

Отклонение единичного значения средней плотности (для одного образца из пяти) допускается не более:

50 кг/м³ - для классов 0,7; 0,8 и 1,0;

100 кг/м³ - для остальных классов.

5.2.2 Теплотехнические характеристики изделий оценивают по коэффициенту теплопроводности кладки в сухом состоянии. Коэффициент теплопроводности кладки в сухом состоянии в зависимости от группы изделий по теплотехническим характеристикам приведен в таблице 6.

П р и м е ч а н и я

1 Значения коэффициента теплопроводности приведены для кладок с минимально достаточным количеством кладочного раствора. Значение коэффициента теплопроводности с учетом фактического расхода раствора устанавливают в проектной или технической документации (строительные нормы и правила, и др.) на основании испытаний или расчетов.

2 Теплотехнические характеристики сплошных (условных) кладок приведены в приложении Г.

5.2.3 Марку кирпича по прочности устанавливают по значениям пределов прочности при сжатии и при изгибе, кирпича с горизонтальным расположением пустот и камня – по значению предела прочности при сжатии. Значения пределов прочности при сжатии и изгибе должны быть не менее значений, указанных в таблице 7.

5.2.4 Водопоглощение изделий должно быть:

Не более 6,0 % – для клинкерного кирпича;

Не менее 6,0 % – для остальных изделий.

5.2.5 Скорость начальной абсорбции воды опорной поверхностью (постелью) изделий должна быть не менее 0,10 кг/(м2·мин) и не более 3,00 кг/(м2 ·мин) - лицевых изделий, рядовых изделий – без ограничения максимального значения.

5.2.6 Кислотостойкость клинкерного кирпича должна быть не менее 95 %.

5.2.7 Кирпич и камень должны быть морозостойкими и в зависимости от марки по морозостойкости в насыщенном водой состоянии должны выдерживать без каких-либо видимых признаков повреждений или разрушений (растрескивание, шелушение, выкрашивание, отколы, кроме отколов от известковых включений) – не менее 25; 35; 50; 75; 100; 200 или 300 циклов попеременного замораживания и оттаивания.

Виды повреждений изделий после испытания на морозостойкость приведены в приложении Б.

Марка по морозостойкости клинкерного кирпича должна быть не ниже F75, лицевых изделий – не ниже F50. Допускается по согласованию с потребителем поставлять лицевые изделия марки по морозостойкости F35.

5.2.8 Керамические изделия относятся к негорючим строительным материалам в соответствии с ГОСТ 30244.

5.2.9 Удельная эффективная активность естественных радионуклидов Аэфф в изделиях должна быть не более 370 Бк/кг.

5.3 Требования к сырью и материалам

Глинистое сырье, кремнеземистые породы (трепел, диатомит), лессы, промышленные отходы (углеотходы, золы и др.), минеральные и органические добавки должны соответствовать требованиям действующих нормативных и технической документации на них.

5.4 Маркировка

5.4.1 На нелицевую поверхность кирпича в процессе изготовления наносят любым способом товарный знак или краткое наименование предприятия-изготовителя.

5.4.2 Маркировку наносят на каждую упаковочную единицу. В одной упаковочной единице должно быть не менее 20 % идентифицируемых изделий. Маркировка может быть нанесена непосредственно на упаковку или на этикетку, которую наклеивают на упаковку, или на ярлык, прикрепляемый к упаковке способом, обеспечивающим его сохранность при транспортировании.

Маркировка кирпича должна содержать:

Наименование предприятия-изготовителя (и/или его товарный знак) и адрес;

Условное обозначение изделия;

Номер партии и дату изготовления;

Число кирпичей в упаковочной единице, шт. (кг);

Массу упаковочной единицы, кг;

Знак соответствия при поставке сертифицированной продукции (если предусмотрено системой сертификации).

5.4.3 Предприятие-изготовитель имеет право наносить на упаковку дополнительную информацию, не противоречащую требованиям настоящего стандарта и позволяющую идентифицировать продукцию и ее изготовителя.

5.4.4 Каждое грузовое место (транспортный пакет) должно иметь транспортную маркировку в соответствии с ГОСТ 14192.

5.5 Упаковка

5.5.1 Изделия должны быть уложены на поддон способом, обеспечивающим сохранность упаковочной единицы при хранении и транспортировании.

5.5.2 Уложенные изделия должны быть упакованы в термоусадочную или растягивающуюся пленку или другие материалы, обеспечивающие сохранностьизделий.

5.5.3 В одной упаковочной единице должны быть изделия одного условного обозначения.

5.5.4 По согласованию с потребителем допускаются другие виды упаковки, обеспечивающие сохранность изделий при транспортировании.

6 Правила приемки кирпича согласно ГОСТ 530-2012 кирпич и камень керамические

6.1 Кирпичи должны быть приняты техническим контролем предприятия-изготовителя.

6.2 Кирпич принимают партиями. Объем партии устанавливают в количестве не более суточной выработки одной печи.

При приемке кирпичей потребителем партией считают изделия, отгружаемые по конкретному договору (заказу), или изделия в объеме одного транспортного средства, оформленные одним документом о качестве.

6.3 Партия должна состоять из изделий одного условного обозначения.

6.4 Качество кирпичей обеспечивают:

Входным контролем сырья и материалов;

Операционным производственным (технологическим) контролем.

Качество изделий подтверждают приемочным контролем готовых изделий. Приемочный контроль включает в себя приемо-сдаточные и периодические испытания.

6.5 Для проведения испытаний методом случайного отбора из разных мест партии отбирают кирпичи (образцы) в соответствии с таблицей 8.

Отобранные кирпичики проверяют на соответствие требованиям настоящего стандарта по внешнему виду, размерам и правильности формы, а затем испытывают.

Периодические испытания по показателям водопоглощения, скорости начальной абсорбции воды, кислотостойкости, наличию высолов и морозостойкости изделий проводят также при изменении сырья и технологических параметров; по наличию известковых включений – при изменении содержания включений в глинистом сырье. Результаты периодических испытаний распространяют на все поставляемые партии кирпичи до проведения следующих периодических испытаний.

6.6 Удельную эффективную активность естественных радионуклидов Аэфф контролируют при входном контроле по данным документов предприятия-поставщика сырьевых материалов. В случае отсутствия данных предприятия-поставщика об удельной эффективной активности естественных радионуклидов испытания изделий по этому показателю следует проводить не реже одного раза в год в аккредитованных испытательных лабораториях, а также при смене поставщика сырьевых материалов.

6.7 Теплотехнические характеристики сплошной кладки определяют при постановке продукции на производство.

6.8 Партию принимают, если при проверке размеров и правильности формы отобранных от партии изделий только одно изделие не соответствует требованиям настоящего стандарта. Партия приемке не подлежит, если два из отобранных от партии изделия не соответствуют требованиям настоящего стандарта.

6.9 Если при испытаниях изделий по показателям, приведенным в таблице 8 (кроме показателей внешнего вида, размеров, правильности формы и морозостойкости), получены неудовлетворительные результаты, проводят повторные испытания изделий по этому показателю на удвоенном числе образцов, отобранных от этой партии.

Партию принимают, если результаты повторных испытаний соответствуют всем требованиям настоящего стандарта; если не соответствуют - партию не принимают.

6.10 При проведении испытаний изделий потребителем, при инспекционном контроле и сертификационных испытаниях отбор выборки и оценку результатов контроля проводят в соответствии с требованиями настоящего раздела, применяя методы контроля в соответствии с разделом7.

В спорных случаях контрольную проверку проводят в присутствии представителя предприятия-изготовителя. Переченьконтролируемых параметров устанавливают по согласованию с участниками проверки.

6.11 Каждая партия поставляемых кирпичей должна сопровождаться документом о качестве, в котором указывают:

Наименование предприятия-изготовителя и (или) его товарный знак;

Наименование и условное обозначение изделия;

Номер и дату выдачи документа;

Номер партии;

Число (массу) изделий в партии, шт. (кг);

Марку по прочности, класс средней плотности, марку по морозостойкости;

Пустотность;

Водопоглощение;

Скорость начальной абсорбции воды;

Кислотостойкость (для клинкерного кирпича);

Группу по теплотехнической эффективности;

Удельную эффективную активность естественных радионуклидов Аэфф.

При экспортно-импортных операциях содержание сопроводительного документа о качестве уточняется в конкретном договоре на поставку изделий.

7 Методы испытаний кирпича по ГОСТу 530-2012 кирпич и камень керамические

7.1 Методы испытаний при входном контроле качества сырья и материалов указывают в технологической документации на изготовление изделий с учетом требований нормативных документов на это сырье и материалы.

7.2 Методы испытаний при проведении производственного операционного контроля устанавливают в технологической документации на изготовление изделий.

7.3 Определение геометрических размеров

7.3.1 Размеры изделий, толщину наружных стенок, диаметр цилиндрических пустот, размеры квадратных и ширину щелевидных пустот, длину посечек, длину отбитостей ребер, радиус закругления смежных граней и глубину фаски на ребрах измеряют металлической линейкой по ГОСТ 427 или штангенциркулем по ГОСТ 166. Погрешность измерения - ± 1 мм.

7.3.2 Длину, ширину и толщину каждого кирпича измеряют по краям (на расстоянии 15 мм от угла) и в середине ребер противоположных граней. За результат измерения принимают среднеарифметическое значение трех измерений.

7.3.3 Толщину наружных стенок пустотелого изделия измеряют не менее чем в трех местах каждой наружной стенки. За результат измерения принимают наименьшее значение.

Размеры пустот измеряют внутри пустот не менее чем на трех пустотах. За результат измерения принимают наибольшее значение.

7.3.4 Ширину раскрытия трещин измеряют при помощи измерительной лупы по ГОСТ 25706, после чего кирпич проверяют на соответствие требованиям 5.2.4. Погрешность измерения - ± 1 мм.

7.3.5 Глубину отбитости углов и ребер измеряют при помощи угольника по ГОСТ 3749 и линейки по ГОСТ 427 по перпендикуляру от вершины угла или ребра, образованного угольником, до поврежденной поверхности. Погрешность измерения - ± 1 мм.

7.4 Определение правильности формы

7.4.1 Отклонение от перпендикулярности граней определяют, прикладывая угольник к смежным граням кирпича и измеряя металлической линейкой по ГОСТ 427 наибольший зазор между угольником и гранью. Погрешность измерения - ± 1 мм.

За результат измерений принимают наибольший из всех полученных результатов измерений.

7.4.2 Отклонение от плоскостности кирпича определяют, прикладывая одну сторону металлического угольника к ребру изделия, а другую – вдоль каждой диагонали грани и измеряя щупом, калиброванным в установленном порядке, или металлической линейкой по ГОСТ 427 наибольший зазор между поверхностью и ребром угольника. Погрешность измерения - ± 1 мм.

За результат измерения принимают наибольший из всех полученных результатов измерений.

7.5 Наличие известковых включений определяют после пропаривания кирпича в сосуде.

Образцы, не подвергавшиеся ранее воздействию влаги, укладывают на решетку, помещенную в сосуд с крышкой. Налитую под решетку воду нагревают до кипения. Пропаривание продолжают в течение 1 ч. Затем образцы охлаждают в закрытом сосуде в течение 4 ч, после чего их проверяют на соответствие требованиям 5.2.2.

7.6 Пустотность кирпичей определяют как отношение объема песка, заполняющего пустоты изделия, к объему изделия.

Пустоты кирпича, лежащего на листе бумаги на ровной поверхности отверстиями вверх, заполняют сухим кварцевым песком фракции 0,5 – 1,0 мм. Изделие убирают, песок пересыпают в стеклянный мерный цилиндр и фиксируют его объем. Пустотность изделия Р, %, рассчитывают по формуле. За результат испытания принимают среднеарифметическое значение трех параллельных определений и округляют до 1 %.

7.7 Определение скорости начальной абсорбции воды

7.7.1 Подготовка образцов

Образцом является целое изделие, с поверхности которого удалены пыль и излишки материала. Образцы высушивают до постоянной массы при (105 ± 5) °С и охлаждают до комнатной температуры.

7.7.2 Оборудование

Емкость для воды с площадью основания большей, чем постель изделия, и высотой не менее 20 мм, с решеткой или ребрами на дне для создания расстояния между дном и поверхностью изделия. Уровень воды в емкости должен поддерживаться постоянным.

Секундомер с ценой деления 1 с.

Сушильный шкаф с автоматическим поддержанием температуры (105 ± 5) °С.

Весы, обеспечивающие точность измерения не менее 0,1 % массы сухого образца.

7.7.3 Проведение испытания

Образец взвешивают, измеряют длину и ширину погружаемой в емкость с водой опорной поверхности и вычисляют ее площадь. Изделие погружают в емкость с водой с температурой (20 ± 5) °С на глубину (5 ± 1) мм и выдерживают в течение (60 ± 2) с. Затем испытуемый образец кирпича извлекают из воды, удаляют лишнюю воду и взвешивают.

7.7.4 Обработка результатов

Скорость начальной абсорбции Сабс, кг/(м2·мин), .рассчитывают для каждого образца с точностью до 0,1 кг/(м2·мин) по формуле. Скорость начальной абсорбции воды вычисляют как среднеарифметическое значение результатов пяти параллельных определений.

7.8 Определение наличия высолов

Для определения наличия высолов кирпича раскалывают на две примерно одинаковые половинки, одну из которых погружают отбитым краем в емкость, заполненную дистиллированной водой, на глубину 1 – 2 см, и выдерживают в те-чение 7 сут (уровень воды в сосуде должен поддерживаться постоянным). По истечении 7 сут половинку изделия высушивают в сушильном шкафу при температуре (105 ± 5) ºС до постоянной массы, а затем сравнивают со второй половинкой, не подвергавшейся испытанию, проверяя на соответствие 5.1.3.

7.9 Предел прочности при изгибе кирпича определяют по ГОСТ 8462.

7.10 Предел прочности при сжатии изделий определяют по ГОСТ 8462 со следующими дополнениями.

7.10.1 Подготовка образцов

Образцы испытывают в воздушно-сухом состоянии. При испытании кирпича испытуемый образец составляют из двух целых кирпичей, уложенных постелями друг на друга. При испытании камней в качестве образца используют один камень.

Подготовку опорных поверхностей изделий для приемо-сдаточных испытаний проводят шлифованием, для образцов из клинкерного кирпича применяют выравнивание цементным раствором; при арбитражных испытаниях кирпича и камня применяют шлифование, клинкерного кирпича – выравнивание цементным раствором, приготовленным по 2.6 ГОСТ 8462. Допускается при проведении приемо-сдаточных испытаний применять иные способы выравнивания опорных поверхностей образцов при условии наличия корреляционной связи между результатами, полученными при разных способах выравнивания опорной поверхности, а также доступности проверки информации, являющейся основанием для такой связи.

Отклонение от плоскостности опорных поверхностей испытуемых образцов не должно превышать 0,1 мм на каждые 100 мм длины. Непараллельность опорных поверхностей испытываемых образцов (разность значений высоты, измеренной по четырем вертикальным ребрам) должна быть не более 2 мм.

Испытуемый образец измеряют по средним линиям опорных поверхностей с погрешностью до ± 1 мм.

На боковые поверхности образца наносят осевые линии.

7.10.2 Проведение испытания

Образец устанавливают в центре опорной плиты машины для испытаний на сжатие, совмещая геометрические оси образца и плиты, и прижимают верхней плитой машины. При испытаниях нагрузка на образец должна возрастать следующим образом: до достижения примерно половины ожидаемого значения разрушающей нагрузки – произвольно, после этого поддерживают такую скорость нагружения, чтобы разрушение образца произошло не ранее чем через 1 мин. Значение разрушающей нагрузки регистрируют.

7.10.3 Предел прочности при сжатии кирпича Rсж, МПа (кгс/см2), вычисляют по формуле

где Р – наибольшая нагрузка, установленная при испытании образца, Н (кгс);

F – площадь поперечного сечения образца (без вычета площади пустот); вычисляют как среднеарифметическое значение площадей верхней и нижней поверхностей, мм2 (см2).

Значение предела прочности при сжатии образцов вычисляют с точностью до 0,1 МПа (1 кгс) как среднеарифметическое значение результатов испытаний установленного по 6.5 числа образцов.

7.11 Среднюю плотность, водопоглощение и морозостойкость (метод объемного замораживания) изделий определяют в соответствии с ГОСТ 7025.

Результат определения средней плотности изделий округляют до 10 кг/м3.

Водопоглощение определяют при насыщении образцов водой температурой (20 ± 5) ºС при атмосферном давлении.

Морозостойкость определяют методом объемного замораживания. Оценку степени повреждений всех образцов проводят через каждые пять циклов замораживания и оттаивания.

7.12 Кислотостойкость клинкерного кирпича определяют в соответствии с ГОСТ 473.1.

7.13 Удельную эффективную активность естественных радионуклидов Аэфф определяют по ГОСТ 30108.

7.14 Коэффициент теплопроводности кладок определяют по ГОСТ 26254 со следующими дополнениями.

Коэффициент теплопроводности кирпича определяют экспериментально на фрагменте кладки, который с учетом растворных швов выполняют толщиной из одного тычкового и одного ложкового рядов кирпичей или камней. Кладку из укрупненных камней выполняют толщиной в один камень. Длина и высота кладки должны быть не менее 1,5 м (см. рисунок 2). Кладку выполняют на сложном растворе марки 50, средней плотностью 1800 кг/м3, состава 1,0:0,9:8,0 (цемент:известь:песок) по объему, на портландцементе марки 400 с осадкой конуса для полнотелых изделий 12–13 см, для пустотелых – 9 см. Допускается выполнение фрагмента кладки, отличной от указанной выше, с применением других растворов, состав которых указывают в протоколе испытаний.

Фрагмент кладки из кирпичей со сквозными пустотами следует выполнять по технологии, исключающей заполнение пустот кладочным раствором или с заполнением пустот раствором, о чем делается запись в протоколе испытаний. Кладку выполняют в проеме климатической камеры с устройством по контуру теплоизоляции из плитного утеплителя; термическое сопротивление теплоизоляции должно быть не менее 1,0 м2·°С/Вт. После изготовления фрагмента кладки его наружную и внутреннюю поверхности затирают штукатурным раствором толщиной не более 5 мм и плотностью, соответствующей плотности испытуемых изделий, но не более 1400и не менее 800 кг/м3.

Фрагмент кладки испытывают в два этапа:

Этап 1 – кладку выдерживают и подсушивают в течение не менее двух недель до влажности не более 6 %;

Этап 2 – проводят дополнительную сушку кладки до влажности 1 % –3 %.

Влажность кирпича в кладке определяют приборами неразрушающего контроля. Испытания в камере проводят при перепаде температур между внутренней и наружной поверхностями кладки ³ 40 °С, температуре в теплой зоне камеры = 18 °С – 20 °С, относительной влажности воздуха (40 ± 5) %. Допускается сокращение времени выдержки кладки при условии обдува наружной поверхности и обогрева внутренней поверхности фрагмента трубчатыми электронагревателями (ТЭН), софитами и др. до температуры 35 °С – 40 °С.

Перед испытанием на наружной и внутренней поверхностях кладки в центральной зоне устанавливают не менее пяти термопар по действующему нормативному документу. Дополнительно на внутренней поверхности кладки устанавливают тепломеры по действующему нормативному документу. Термопары и тепломеры устанавливают так, чтобы они охватывали зоны поверхности ложкового и тычкового рядов кладки, а также горизонтального и вертикального растворных швов. Теплотехнические параметры фиксируют после наступления стационарного теплового состояния кладки не ранее чем через 72 ч после включения климатической камеры. Измерение параметров проводят не менее трех раз с интервалом 2 – 3 ч.

8 Транспортирование и хранение кирпича согласно ГОСТ 530-2012 кирпич и камень керамические

8.1 Изделия перевозят всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на транспорте конкретного вида.

8.2 Транспортирование кирпича и камня осуществляют в пакетированном виде.

Транспортные пакеты формируют на складской площадке или непосредственно на технологической линии на поддонах по ГОСТ 18343 размером 1х1 м (980х980 мм) или технологической таре других размеров по технической документации предпрятия-изготовителя.

8.3 Масса одного пакета не должна превышать номинальную грузоподъемность поддона.

8.4 В технологической документации на изготовление кирпича приводят схему крепления изделий в транспортном пакете в зависимости от дальности перевозки и вида транспортного средства.

8.5 Сформированные транспортные пакеты должны храниться в один ярус в сплошных штабелях. Допускается установка пакета друг на друга не выше четырех ярусов при условии соблюдения требований безопасности.

8.6 Хранение кирпича у потребителя должно осуществляться в соответствии с требованиями 8.5 и правилами техники безопасности.

8.7 Погрузка и выгрузка поддонов с кирпичом должны проводиться механизированным способом при помощи специальных грузозахватных устройств, обеспечивающих сохранность изделий и соблюдение требований техники безопасности при производстве погрузочно-разгрузочных работ.

Погрузка изделий навалом (набрасыванием) и выгрузка их сбрасыванием не допускаются.

9 Указания по применению кирпича в соответствии с ГОСТ 530-2012 кирпич и камень керамические

9.1 Кирпич и камень применяют с учетом требований действующих нормативных документов на проектирование, производство работ (строительных норм и правил, сводов правил) и стандартов в соответствии с проектной документацией по возведению зданий и сооружений.

При применении клинкерного кирпича в проектной документации необходимо учитывать его физико-механические характеристики – высокую прочность и морозостойкость, низкое водопоглощение, повышенную стойкость к агрессивным внешним воздействиям.

9.2 Вид изделий (кирпича, камня) для кладки несущих, самонесущих и ненесущих конструкций, в т. ч. для облицовки фасадов зданий, плотность, марку по прочности и морозостойкость указывают в рабочих чертежах.

9.3 Клинкерный кирпич применяют преимущественно для кладки и облицовки в сильно агрессивной среде. В соответствии с требованиями нормативных документов по проектированию клинкерный кирпич может применяться в фундаментах и цоколях стен зданий, подвалах, для возведения подпорных стен, колонн, парапетов, для наружных стен помещений с влажным режимом, для использования в системе канализации, дымовых трубах, вентиляционных каналах и т. п. Для кладки из клинкерного кирпича применяют специальные кладочные растворы для изделий с водопоглощением не более 6 %.

Условия применения изделий других видов приведены в таблице 9.

9.4 Справочные значения сопротивления сжатию кладки, выполненной из кирпича и камня, изготавливаемых в соответствии с требованиями настоящего стандарта, приведены в таблицах В.1– В.2 приложения В.

Межгосударственный стандарт

ГОСТ 530-2012 Кирпич и камень керамические. Общие технические условия.

Предисловие

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01-2009 «Система межгосударственных нормативных документов в строительстве. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Ассоциацией производителей керамических материалов (АПКМ), Обществом с ограниченной ответственностью «ВНИИСТРОМ «Научный центр керамики» (ООО «ВНИИСТРОМ «НЦК»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство» 3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (дополнение 1 к приложению В протокола № 40 от 4 июня 2012 г.)

3 Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (дополнение 1. к приложению В протокола № 40 от 4 июля 2012 г.)

Краткое наименование страны по МК (ИСО 3166) 004---97	Код страны по МК ИСО 3166) 004---97	Сокращенное наименование национального органа государственного управления строительством
Азербайджан	AZ	Государственный комитет градостроительства и архитектуры
	AM	Министерство градостроительства
Казахстан	KZ	Агентство по делам строительства и жилищно-коммунального хозяйства
Киргизия	KG	Госстрой
	MD	Министерство строительства и регионального развития
Российская Федерация	RU	Министерство регионального развития
Таджикистан	TJ	Агентство по строительству и архитектуре при Правительстве

4 Настоящий стандарт соответствует основным положениям следующих европейских региональных стандартов:

EN 771-1:2003 Definitions concerning wall stones – Part 1: Brick (Определения, касающиеся стеновых камней – Часть 1: Кирпич) в части требований к средней плотности, пустотности, теплотехническим свойствам, скорости начальной абсорбции воды, кислотостойкости;

EN 772-1:2000 Methods of test for masonry units - Part 1: Determination of compressive strength (Методы испытаний строительных блоков. – Часть 1. Определение прочности при сжатии);

EN 772-9:1998+А1:2005 Methods of test for masonry units - Part 9: Determination of volume and percentage of voids and net volume of clay and calcium silicate masonry units by sand filling (Методы испытаний строительных блоков – Часть 9. Определение объема и процентной доли пустот, а также объема нетто керамического кирпича и силикатных блоков посредством заполнения песком);

EN 772-11:2000+А1:2004 Methods of test for masonry units - Part 11: Determination of water absorption of aggregate concrete, autoclaved aerated concrete, manufactured stone and natural stone masonry units due to capillary action and the initial rate of water absorption of clay masonry units (Методы испытаний строительных блоков. – Часть 11. Определение капиллярного водопоглощения строительных блоков из бетона, автоклавного ячеистого бетона, искусственного и природного камня, начального водопоглощения керамического кирпича) в части метода определения скорости начальной абсорбции воды.

5 Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. № 2041-ст межгосударственный стандарт ГОСТ 530-2012 введен в действие в качестве национального стандарта Российской Федерации с 01 июля 2013 года

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Национальные стандарты», а текст изменений - в информационный указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

Стандартинформ, 2012

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

1 Область применения

3 Термины и определения

4 Классификация, основные размеры и условные обозначения

5 Технические требования

6 Правила приемки

7 Методы испытаний

9 Указания по применению

Приложение А (рекомендуемое) Виды изделий
Приложение Б (обязательное) Виды повреждений при испытании на морозостойкость
Приложение В (справочное) Расчетные сопротивления сжатию кладки из кирпича и камня на тяжелых растворах
Приложение Г (с Приложение Г (справочное) Теплотехнические характеристики сплошных (условных) кладок

Дата введения 2013-07-01

1 Область применения

Настоящий стандарт распространяется на кирпич и камень керамические (далее – изделия), применяемые для кладки и облицовки несущих, самонесущих и ненесущих стен и других элементов зданий и сооружений, а также клинкерный кирпич, применяемый для кладки фундаментов, сводов, стен, подверженных большой нагрузке, и кирпич для наружной кладки дымовых труб, промышленных и бытовых печей.

Настоящий стандарт устанавливает технические требования, правила приемки, методы испытаний изделий.

Настоящий стандарт не распространяется на кирпич для мощения дорог, кирпич для кладки внутренней поверхности дымовых труб и промышленных печей, огнеупорный и кислотостойкий кирпич.

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 166–89 (ИСО 3599 – 76) Штангенциркули. Технические условия ГОСТ 427–75 Линейки измерительные металлические. Технические условия ГОСТ 473.1–81 Изделия химически стойкие и термостойкие керамические.

Метод определения кислотостойкости ГОСТ 3749–77 Угольники поверочные 90º. Технические условия

Издание официальное

7.10 Предел прочности при сжатии изделий определяют по ГОСТ 8462 со следующими дополнениями.

7.10.1 Подготовка образцов Образцы испытывают в воздушно-сухом состоянии. Испытываемый образец состоит: из двух целых кирпичей, уложенных постелями друг на друга, или из одного камня.

Подготовку опорных поверхностей изделий для приемосдаточных испытаний производят шлифованием, для образцов из клинкерного кирпича – применяют выравнивание цементным раствором; при арбитражных испытаниях кирпича и камня применяют шлифование, клинкерного кирпича – выравнивание цементным раствором , приготовленным по 2.6 ГОСТ 8462. Допускается при проведении приемосдаточных испытаний применять иные способы выравнивания опорных поверхностей образцов при условии наличия корреляционной связи между результатами, полученными разными способами, а также доступности проверки информации, являющейся основанием для такой связи.

Отклонение от плоскостности опорных поверхностей испытываемых образцов не должно превышать 0,1 мм на каждые 100 мм длины. Непараллельность опорных поверхностей испытуемых образцов (разность значений высоты, измеренная по четырем вертикальным ребрам) должна быть не более 2 мм.

Испытуемый образец измеряют по средним линиям опорных поверхностей с погрешностью до ±1 мм.

На боковые поверхности образца наносят осевые линии.

7.10.2 Проведение испытания
Образец устанавливают в центре машины для испытаний на сжатие, совмещая геометрические оси образца и плиты, и прижимают верхней плитой машины. При испытаниях нагрузка на образец должна возрастать следующим образом: до достижения примерно половины ожидаемого значения разрушающей нагрузки – произвольно, затем поддерживают такую скорость нагружения, чтобы разрушение образца произошло не ранее чем через 1 мин. Значение разрушающей нагрузки регистрируют.

7.10.3 Значение предела прочности при сжатии изделий Rсж, МПа (кгс/см²) вычисляют по формуле:
Rсж = P/F, (3)

Где Р – наибольшая нагрузка, установленная при испытании образца, Н (кгс);
F – площадь поперечного сечения образца (без вычета площади пустот); вычисляют как среднеарифметическое значение площадей верхней и нижней поверхностей, мм²(см²).

Значение предела прочности при сжатии образцов вычисляют с точностью до 0,1 МПа (1 кгс) как среднеарифметическое значение результатов испытаний установленного п.6.5 числа образцов.

7.11 Среднюю плотность, водопоглощение и морозостойкость (метод объемного замораживания) изделий определяют в соответствии с ГОСТ 7025 .

Результат определения средней плотности изделий округляют до 10 кг/м³. Водопоглощение определяют при насыщении образцов водой температурой (20±5) ºС при атмосферном давлении.

Морозостойкость определяют методом объемного замораживания. Оценку степени повреждений всех образцов проводят через каждые пять циклов замораживания и оттаивания.

7.12 Кислотостойкость клинкерного кирпича определяют в соответствии с ГОСТ 473.1.

7.13 Удельную эффективную активность естественных радионуклидов Аэфф определяют по ГОСТ 30108.

7.14 Коэффициент теплопроводности кладок определяют по ГОСТ 26254 со следующими дополнениями.

Коэффициент теплопроводности определяют экспериментально на фрагменте кладки, который с учетом растворных швов выполняют толщиной из одного тычкового и одного ложкового рядов кирпичей или камней. Кладку из укрупненных камней выполняют толщиной в один камень. Длина и высота кладки должны быть не менее 1,5 м (см. рисунок 2). Кладку выполняют на сложном растворе марки 50, средней плотностью 1800 кг/м³, состава 1,0:0,9:8,0 (цемент: известь:песок) по объему, на портландцементе марки 400 с осадкой конуса для полнотелых изделий 12–13 см, для пустотелых – 9 см. Допускается выполнение фрагмента кладки, отличной от указанной выше, с применением других растворов, состав которых указывают в протоколе испытаний.

Рисунок 2 – Фрагмент кладки для определения коэффициента теплопроводности

Фрагмент кладки из изделий со сквозными пустотами следует выполнять по технологии, исключающей заполнение пустот кладочным раствором или с запол-нением пустот раствором, о чем делается запись в протоколе испытаний. Кладку выполняют в проеме климатической камеры с устройством по контуру теплоизоляции из плитного утеплителя; термическое сопротивление теплоизоляции должно быть не менее 1,0 м²·°С/Вт. После изготовления фрагмента кладки его наружную и внутреннюю поверхности затирают штукатурным раствором толщиной не более 5 мм и плотностью, соответствующей плотности испытуемых изделий, но не более 1400 кг/м³ и не менее 800 кг/м³.

Фрагмент кладки испытывают в два этапа:

Этап 1 – кладку выдерживают и подсушивают в течение не менее двух недель до влажности не более 6 %;
- этап 2 – проводят дополнительную сушку кладки до влажности 1 % – 3 %. Влажность изделий в кладке определяют приборами неразрушающего контроля. Испытания в камере проводят при перепаде температур между внутренней и наружной поверхностями кладки t = (tв - tн)≥ 40 °С, температуре в теплой зоне камеры tв = 18 °С–20 °С, относительной влажности воздуха (40±5) %. Допускается сокращение времени выдержки кладки при условии обдува наружной поверхности и обогрева внутренней поверхности фрагмента трубчатыми электронагревателями (ТЭНами), софитами и др. до температуры 35 °С – 40 °С.

Перед испытанием на наружной и внутренней поверхностях кладки в центральной зоне устанавливают не менее пяти термопар по действующему нормативному документу. Дополнительно на внутренней поверхности кладки устанавливают тепломеры по действующему нормативному документу. Термопары и тепломеры устанавливают так, чтобы они охватывали зоны поверхности ложкового и тычкового рядов кладки, а также горизонтального и вертикального растворных швов. Теплотехнические параметры фиксируют после наступления стационарного теплового состояния кладки не ранее чем через 72 ч после включения климатической камеры. Измерение параметров проводят не менее трех раз с интервалом 2–3 ч.

Для каждого тепломера и термопары определяют среднеарифметическое значение показаний за период наблюдений qi и ti. По результатам испытаний вычисляют средневзвешенные значения температуры наружной и внутренней поверхностей кладки tнср, tвср, с учетом площади ложкового и тычкового измеряемых участков, а также вертикального и горизонтального участков растворных швов по формуле tн(в)ср = (ΣtiFi )/(ΣtiFi), (4)
где ti – температура поверхности в точке i, °С; Fi – площадь i-го участка, м².

По результатам испытаний определяют термическое сопротивление кладки Rкпр, м2 ·°С/Вт, с учетом фактической влажности во время испытаний по формуле

Rкпр = t/qср,

(5)

где t =tвср- tнср , °С;
qср – среднее значение плотности теплового потока через испытываемый фрагмент кладки, Вт/м².

По значению Rкпр вычисляют эквивалентный коэффициент теплопроводности кладки λэкв (ω), Вт/(мˑºС), по формуле λэкв(ω)=δ/Rкпр, (6)
где δ - толщина кладки, м

Строят график зависимости эквивалентного коэффициента теплопроводности от влажности кладки (см. рисунок 3) и определяют изменение значения λэкв на один процент влажности (λэкв1–λэкв2)/(ω1–ω2).

Рисунок 3 – График зависимости эквивалентного коэффициента теплопроводности от влажности кладки

Коэффициент теплопроводности кладки в сухом состоянии λ0, Вт/(м·°С),
λ0II = λэкв2 – ω2 ·Δλэкв или
λ0I = λэкв1 – ω1·Δλэкв

За результат испытания принимают среднеарифметическое значение коэффициента теплопроводности кладки в сухом состоянии λ0, Вт/(м·°С), вычисленное по формуле λ0 = (λ0I + λ0II)/2.

8 Транспортирование и хранение

8.1 Изделия перевозят всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на транспорте конкретного вида.

8.2 Транспортирование кирпича и камня осуществляют в пакетированном виде.

Транспортные пакеты формируют на складской площадке или непосредственно на технологической линии на поддонах по ГОСТ 18343 размером 1×1 м (980×980 мм) или технологической таре других размеров по технической документации предприятия-изготовителя.

8.3 Масса одного пакета не должна превышать номинальную грузоподъемность поддона.

8.4 В технологической документации на изготовление изделий приводят схему крепления изделий в транспортном пакете в зависимости от дальности перевозки и вида транспортного средства.

8.5 Сформированные транспортные пакеты должны храниться в один ярус в сплошных штабелях. Допускается установка пакета друг на друга не выше четырех ярусов при условии соблюдения требований безопасности.

8.6 Хранение изделий у потребителя должно осуществляться в соответствии с требованиями 8.5 и правилами техники безопасности.

8.7 Погрузка и выгрузка пакетов изделий должна производиться механизированным способом при помощи специальных грузозахватных устройств, обеспечивающих сохранность изделий и соблюдение требований техники безопасности при производстве погрузочно-разгрузочных работ.

Погрузка изделий навалом (набрасыванием) и выгрузка их сбрасыванием не допускаются.

9 Указания по применению

9.1 Кирпич и камень применяют с учетом требований действующих нормативных документов на проектирование, производство работ (строительных норм и правил, сводов правил) и стандартов в соответствии с проектной документацией по возведение зданий и сооружений.

При применении клинкерного кирпича в проектной документации необходимо учитывать его физико-механические характеристики – высокую прочность и морозостойкость, низкое водопоглощение, повышенную стойкость к агрессивным внешним воздействиям.

9.2 Вид изделий (кирпича, камня) для кладки несущих, самонесущих и ненесущих конструкций, в т.ч. для облицовки фасадов зданий, плотность, марку по прочности и морозостойкость указывают в рабочих чертежах.

9.3 Клинкерный кирпич применяют преимущественно для кладки и облицовки в сильно агрессивной среде. В соответствии с требованиями нормативных документов по проектированию клинкерный кирпич может применяться в фундаментах и цоколях стен зданий, подвалах, для возведения подпорных стен, колонн, парапетов, для наружных стен помещений с влажным режимом, для использования в системе канализации, дымовых трубах, вентиляционных каналах и т.п. Для кладки из клинкерного кирпича применяют специальные кладочные растворы для изделий с водопоглощением не более 6 %.

Условия применения изделий других видов приведены в таблице 9.

Таблица 9 – Условия применения изделий

Окончание таблицы 9

9.4 Справочные значения сопротивления сжатию кладки, выполненной из кирпича и камня, изготавливаемых в соответствии с требованиями настоящего стандарта, приведены в таблицах В.1– В.2 (см. приложение В).

Таблица В.1

Таблица В.2

Г.1 Приведенное сопротивление теплопередаче кладок определяют расчетом по температурным полям для каждого конкретного проекта здание с учетом требований действующих строительных норм и правил.

Г.2 Теплотехнические характеристики сплошных (условных) кладок, выполненных из керамических изделий в лабораторный условиях, приведены в таблице Г.1.

Теплотехнические характеристики кладки с применением пустотелых изделий приведены для кладки, выполненной без заполнения пустот раствором.

Таблица Г.1 - Теплотехнические характеристики сплошных (условных) кладок

Продолжение таблицы Г1


Окончание таблицы Г1
