Что такое и как сделать зануление. Как сделать заземление на даче: заземление с металлическими деталями своими руками Как сделать заземление

Сегодня в каждом доме есть холодильник, печь СВЧ и телевизор. Другие добавят к этому списку стиральную машину, водонагреватель, пылесос, кондиционер и т. п. Все эти приборы требуют много качественной электроэнергии. При этом и домашняя техника, и система защиты людей от поражения электрическим током будут функционировать нормально только при наличии надежного заземления.

Согласитесь: с заземлением дом становится надежнее!

Почему необходимо качественное заземление

Заземление – это электрическое соединение металлических поверхностей приборов с землей. Физически оно состоит из ряда последовательно соединенных конструктивных элементов, которые называют системой заземления.

Его электрическое сопротивление в сетях 220В, 380В не должно быть выше 4 Ом.

Многим известно, что правила организации рабочего места на предприятии требуют заземления металлических корпусов компьютеров. Конечно, это делается для повышения электробезопасности. Однако при этом улучшается и помехоустойчивость электроники, что увеличивает скорость работы компьютера. Так почему бы не провести в дом заземление, чтобы обеспечить лучшие условия для работы и себе, и технике?

Так бывает, что при касании металлического корпуса водонагревателя или стиральной машины ощущается пощипывание током. Неприятность данного вида также устраняется при заземлении корпуса агрегата.

Так выглядят заземляющие контакты защитного провода

Известно, что исправная микроволновая печь не создает опасного излучения для людей, находящихся рядом. При этом действительно надежная защита обеспечивается только при надежном заземлении ее корпуса. Если же в доме установлен газовый котел, его эксплуатация без заземления вообще не допускается из соображений безопасности.

Как известно, громоотвод защищает строения от пожара, а электроприборы - от повышенного напряжения. Монтаж молниеотвода у деревянного дома выполняется только при наличии контура заземлителей.

Защита человека от поражения электрическим током

Приведенная иллюстрация наглядно демонстрирует механизм защиты людей от поражения электрическим током при наличии заземления. Суть его заключается в том, чтобы тело человека не подвергалось воздействию недопустимого напряжения и тока.

Системы энергоснабжения и контур заземления в частном доме

Всем известно, что далеко не в каждом жилье имеется защитный проводник. Может показаться, что в существующих линиях электропередачи уже заложено решение всех вопросов безопасности. Однако зачастую системы подачи электроэнергии либо устарели, либо находятся не в должном состоянии.

Система электроснабжения TN-C

В настоящее время огромное количество жилья получает электроэнергию по двухпроводной линии системы TN-C. В данной схеме защитный проводник PE и нулевой N объединены на подстанции в провод PEN.

На производстве с целью защиты применяют так называемое зануление, то есть корпус оборудования соединяют с проводом PEN. В жилых помещениях так делать нельзя, так как в ряде аварийных ситуаций поверхность прибора может оказаться под напряжением. Вывод: для надежной защиты людей и техники необходимо заземление.

Система электроснабжения TN-C-S

Эффективное и правильное решение – это преобразовать систему TN-C в TN-C-S. В этом случае на входе в здание проводник PEN расщепляют на PE и нулевой N, и в этом месте производят подключение местного заземления (снова!) Для практического осуществления на вводном щите устанавливают шину заземления, контактирующую со щитком и шину зануления, изолированную от его корпуса.

К шине нуля подключают проводник PEN линии электропередачи, а к шине земли подключают местный защитный контур. Между шинами устанавливают перемычку. Со стороны внутренней электропроводки к шине нуля подключают проводники N, а к шине - провод PE.

Данный способ обеспечения защиты имеет недостаток: при плохом контакте или обрыве общего проводника PEN все подключенные к данной линии электроснабжения объекты будут соединены с Вашим контуром. Это может привести к появлению опасного напряжения на проводнике PE, или он перегорит.

Система электроснабжения ТТ

Подобных неприятностей можно избежать, если использовать еще один метод защиты – преобразовать систему TN-C в TT. Такое решение чаще применяют в производственных условиях. В этом случае проводник PEN считают нулевым N, а корпуса потребителей заземляют отдельно.

В практическом плане преобразование сети следует выполнить так же, как и в предыдущем случае, однако перемычку между шинами не ставят. В этом случае корпуса приборов будут всегда под потенциалом земли, однако в данной схеме обязательно применение УЗО и реле напряжения.

Заметим, что в двухпроводной схеме отсутствует защитный провод и возникает вопрос: какой можно применить? При этом, по правилам устройства электроустановок он должен быть в составе общего кабеля, и электропроводку в доме следует заменить. Иногда его все же прокладывают отдельно в кабель-канале. Конечно, сечение защитного провода должно быть не меньше, чем у проводников нуля и фазы.

Система электроснабжения TN-S

Самая надежная система электроснабжения - TN-S. В этом случае от подстанции идут отдельно защитный проводник PE, нулевой N и провода фазы L (один или три). Однако и в этом случае надежность линии электропередачи может вызывать сомнение, так что лучше на входе в дом проводник PE соединить с контуром местного заземления. Как видите, практически в любом случае, если речь идет о частном доме, полноценную защиту можно обустроить только при наличии собственного защитного контура.

Варианты устройства заземляющего контура

Далеко не всегда необходимо обустраивать так называемое искусственное заземление. Возможно, в Вашем случае уже существует естественный заземлитель, который и нужно использовать. В качестве естественного заземлителя могут выступать:

труба водопроводной скважины;
заложенный в грунт трубопровод из металла;
сваи и другие железобетонные элементы;
стальные рельсы, трубы и другой профиль, заглубленный в грунт.

Стандартный вариант подключения защитного провода

Разумеется, в случае использования естественного заземлителя следует обеспечить его надежное электрическое соединение с шиной РЕ вводного щита. Лучше всего в качестве соединителя подойдет стальная полоса сечением 40х5мм, которую необходимо приварить к конструкции в грунте.

Ее прокладывают до цоколя здания. Здесь к полосе приваривают болт диаметром 10мм, на который наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают медный провод сечением не менее 10мм2, который подключается к шине РЕ входного щита. Не допускается использовать в качестве заземлителей:

трубы отопительной системы;
водопровод;
канализационные трубы;
трубопроводы горючих и токсичных веществ.

Один из вариантов естественного заземления – железобетонный фундамент здания. При этом необходимо соблюсти ряд условий:

отдельные металлические элементы фундамента должны быть соединены с помощью сварки;
его поверхности не должны быть обработаны изолирующими гидроизоляционными материалами;
фундамент не должен находиться в агрессивной среде;
влажность грунта должна быть не более 3%.

Основные варианты заземления частного дома

Если нет ничего, что можно использовать в качестве естественного заземлителя, придется сделать искусственный своими руками. Схему контура заземления можно выполнить в виде:

контура вокруг здания из большого количества элементов, забитых на небольшую глубину;
конструкции из трех и более штырей, забитых на глубину порядка 2-3м в виде треугольника, квадрата и т. п;
одного электрода, заглубленного на несколько метров.

Теоретически все варианты имеют право на существование. Практически, наиболее популярна схема из трех штырей, размещенных в углах треугольника. Заметим, если сделать своими руками конструкцию в цокольном этаже здания, можно не опасаться увеличения сопротивления растеканию тока в результате промерзания грунта.

Расчет параметров заземляющего контура

Как мы уже отмечали, в сети 220 В и 380 В сопротивление заземления не должно превышать 4 Ом. Данная величина зависит от целого ряда параметров:

глубины заложения, количества и площади электродов;
проводимости поверхности заземлителей;
глубины заложения и размеров горизонтальных элементов;
состава грунта и его увлажненности.

Общая схема исполнения заземления

Кроме того, сопротивление грунта заметно увеличивается при его замерзании, так что необходимо принимать во внимание климатическую зону. Исходя из необходимых электрических характеристик, а также перечисленных параметров, и происходит расчет заземления. При этом, расчетные формулы имеют немало составляющих и достаточно громоздки.

Разумеется, сложные расчеты необходимо производить в промышленных условиях, когда речь идет о большом количестве материалов и значительных размерах конструкций. В условиях частного дома заметно проще выполнить оценочные расчеты, проконсультироваться в местной организации электроснабжения и у соседей. Мы же подготовили для Вас справочную таблицу расчета количества заземлителей.

Таблица расчета параметров заземления
Тип грунта	Удельное сопротивление грунта, Ом*м	Количество заземлителей
Солончаковые почвы	25	2
Торф	50	3
Садовая земля	40	3
Чернозем	50	3
Песок сильно увлажненный	60	4
Глина	60	4
Песок умеренно увлажненный	130	10
Супесь влажная	150	12

Данная таблица составлена для условий 3-й климатической зоны с возможными температурами до -40°С. Состав грунта условно принят одинаковым по всей глубине закладки контура. При этом выбраны следующие параметры конструкции:

штыри из стального уголка сечением 50х50х5мм и длиной 3м;
расстояние между заземлителями 2м;
горизонтальная соединительная полоса из стали сечением 40х4мм;
глубина закладки горизонтальных элементов 0,5м.

Из таблицы следует, что соль и влага способствую растеканию тока в грунте, тогда как сухой песок имеет большое сопротивление. Следовательно, правильно обустроить заземление в сухой сезон, тогда в другие периоды его параметры только улучшатся. На практике следует выполнить заземляющий контур в соответствии с таблицей, предусматривая возможность добавления штырей. После завершения работ его сопротивление измеряют и, при необходимости, монтируют дополнительные заземлители.

Земляные работы при обустройстве заземления

Инструкция обустройства треугольного контура заземления

На практике наиболее популярна схема выполнения заземляющего контура в виде треугольника, хотя возможны любые другие варианты его геометрии. Три штыря одинаковой длины забивают в грунт в углах равностороннего треугольника и соединяют их горизонтальной шиной.

В замкнутой системе при нарушении одного из контактов контур продолжает работать. В случае последовательного размещения заземлителей при разрыве горизонтального соединителя сопротивление контура заметно возрастает. В таком варианте для увеличения надежности можно подключить горизонтальный соединитель в середине конструкции и выполнить несколько линий.

Элементы заземляющего контура

Чтобы обустроить контур защитного заземления, потребуются следующие материалы:

- уголок стальной 50х50х5мм, длина каждого штыря 3-5м;
- полоса из стали сечением 40х4мм;
- комплект оцинкованных метизов М10 из болта, двух гаек и двух шайб;
- антикоррозийный состав или краска для наружных работ.

В качестве штырей может также выступать пруток диаметром не менее 12мм. При этом использование арматуры не приветствуется, так как она имеет повышенное сопротивление поверхности. Уголок, напротив, подходит очень хорошо, так как имеет большую площадь контактной поверхности, не изгибается при забивании в землю, обладает небольшим сечением и легко входит в грунт.

Выше представлен перечень основного инструмента, необходимого для выполнения работ. Сначала необходимо вырыть траншею глубиной 0,7м в виде треугольника со стороной 2,5м на расстоянии 1-2м от здания. Одна из вершин треугольника должна быть соединена канавкой той же глубины со стеной дома. При этом необходимо предусмотреть возможность размещения дополнительных стержней, если сопротивление контура заземления окажется больше 4Ом.

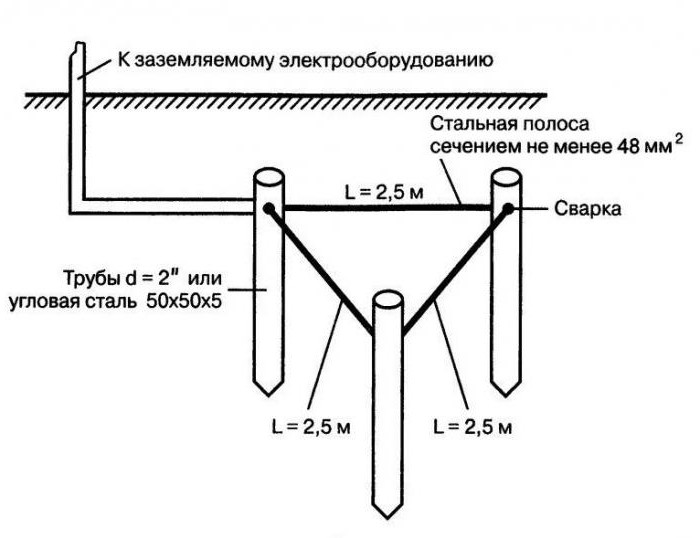

Размеры контура заземления в виде треугольника

Его следует измерить по мере готовности конструкции.Стальной профиль длиной 3-5м обрезают болгаркой под углом для облегчения забивания в грунт. Отметим, что для уменьшения сопротивления растекания тока следует выбрать максимально длинные стержни, которые удастся загнать в землю. В любом случае они должны заходить ниже глубины промерзания не менее, чем на 1м. Для облегчения работы можно предварительно пробурить отверстия в земле на длину бура.

Уголки забивают в грунт кувалдой, разместив их в вершинах треугольника со стороной 2м. В итоге, верхний срез уголков должен выступать над дном траншеи на 20см. Учтите, при увеличении или уменьшении расстояния между штырями на 1м, общая эффективность контура соответственно возрастает или падает на 10-20%.

Этапы обустройства треугольного контура заземления

Выступающие части уголка соединяются полосой 40х4мм с помощью сварки. Далее горизонтальный соединитель выводится на цоколь здания, где к нему приваривается болт. Надежность конструкции будет выше, если соединительная полоса является единым куском. Места сварки следует обработать антикором или покрыть краской.

Больше ничего красить не следует, так как это ухудшит электрический контакт заземления с грунтом.

После выполнения монтажных работ рекомендуется сфотографировать конструкцию, а затем траншеи засыпают грунтом без камней и мусора. Места бурения земли уплотняют.На приваренный к полосе болт наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают кольцо медного провода сечением не менее 10мм2, который подключается к шине заземления входного щита.
Варианты ввода заземления в здание

Как вариант, в цоколе здания можно просверлить отверстие, в которое вставляется металлический штырь или шпилька, приваренный к полосе заземляющего контура. В этом случае медный проводник подсоединяется с внутренней стороны здания.

Монтируем заземление промышленного изготовления

Рассмотренная выше система защиты хороша тем, что ее можно обустроить из стандартных материалов самостоятельно. Придется повозиться с земляными работами и сваркой, зато результат достигается сравнительно небольшими средствами. Альтернативный вариант – приобрести специальный комплект для обустройства заземления.

Фабричный набор для монтажа заземления

Комплекты, один из которых представлен на фото, рассчитаны на суммарную длину от 6 до 45м и состоят из различного количества следующих элементов:

штырь стальной омедненный длиной 1,5м;
муфта соединительная;
наконечник стартовый;
головка направляющая для насадки перфоратора;
зажим для подключения провода;
смазка токопроводящая;
лента гидроизоляционная;
насадка на перфоратор.

Рассматриваемая система защиты хороша тем, что не требует сварочных работ и занимает минимальную площадь. Покрытые медью стержни имеют очень хороший контакт с землей. В этом случае в небольшой ямке можно установить всего один достаточно длинный заземлитель (до 40м).

Однако стоит такой комплект немало. Кроме того, забивая стержни в грунт, можно попасть на камень. Извлечь детали из земли без повреждения проблематично. Кроме того, при устройстве заземления нужно проверять его сопротивление после забивания очередного штыря.

Этапы монтажа модульного заземления своими руками

Монтаж модульного заземлителя производится в следующем порядке:

резьбовые части стержня покрывают токопроводящей смазкой;
наворачивают на стержень наконечник стартовый и муфту соединительную;
в муфту закручивают головку направляющую;
в перфоратор зажимают специальную насадку, которую устанавливают в гнездо направляющей головки;
один человек удерживает штырь в вертикальном положении, другой включает перфоратор и забивает штырь в землю;
резьбовые части следующего стержня покрывают токопроводящей смазкой;
наворачивают на стержень муфту соединительную;
направляющую головку переставляют на новый стержень, а его вкручивают в муфту предыдущего;
проверяют сопротивление растеканию тока измерителем Ф4103-М1;
по достижении значения менее 4Ом на стержень закрепляют зажим для подключения провода;
детали зажима предварительно смазывают токопроводящей смазкой и подсоединяют медный провод сечением не менее 10мм2;
зажим вместе с проводом плотно обматывают лентой гидроизоляционной.

Проверка характеристик заземляющего контура своими руками

Наиболее просто и правильно проверить результаты своего труда, пригласив специалиста с измерителем сопротивления заземления. Необходимый для этого прибор Ф4103-М1 стоит дороже, чем конструкция контура, так что покупать его Вы не будете.

В последнее время появилось множество полезных электроприборов, которые делают нашу жизнь максимально комфортной. Например, если в ваш загородный особняк не проведён газ, то отапливать помещения можно с помощью керамических обогревателей, еду готовить на электроплите, а для подогрева воды установить бойлер. Но чем больше вы используете приборов, тем выше вероятность поражения током при контакте с ними. Чтобы обезопасить свою жизнедеятельность, надо сделать заземление устройств, работающих от сети. В отличие от многоэтажных зданий выполнение этой меры электробезопасности в частном доме не составляет особых трудностей. Поэтому сегодня мы расскажем об устройстве заземления, приведём его расчёт и пошаговую инструкцию по установке.

Назначение защитного заземления

Правильно сделанный контур заземления в частном доме убережёт вас от поражения электрическим током при пробое изоляции на корпус прибора

При пробое изоляции питающего провода на металлическом корпусе незаземлённого прибора появляется потенциал. Если дотронуться к такому устройству, то можно получить удар током. В лучшем случае вас немного «пощипает», а в худшем – получите серьёзные травмы, несовместимые с жизнью.

Почему же человек попадает под напряжение? Ток идёт по пути наименьшего сопротивления. А стремится он в землю, поскольку она имеет большую электроёмкость. Поэтому при контакте с неисправным прибором ваше тело (имеющее сопротивление порядка 1 кОм) становится единственным проводником. Но что, если «предложить» току более лёгкий путь, соединив корпус оборудования с землёй металлическим проводником меньшего сопротивления? В этом случае большая часть заряда пойдёт уже по нему.

Помимо обеспечения безопасности, заземление позволяет:

стабилизировать работу электроустановок;
защитить устройства от скачков напряжения;
уменьшить сетевые помехи, а также интенсивность электромагнитных излучений повышенной частоты.

Важно: Заземлять нужно всех потребителей, работающих от сетей напряжением более 42 В переменного и 110 В постоянного тока.

Устройство

Контур заземления состоит из двух элементов: самого заземлителя и проводников. Последними называют любые части устройства, которые соединяют электрооборудование с контуром. Как правило, это кабеля с жёлто-зелёной изоляцией и шина, расположенная в распределительном щите (РЩ). К заземлителю относятся электроды и другие элементы цепи, непосредственно контактирующие с грунтом и обеспечивающие растекание электрического заряда.

Заземлители бывают естественными и искусственными. В первом случае роль заземляющего устройства выполняют заглублённые части строительных конструкций зданий, а во втором специально сделанный проводник. Согласно Правилам устройства электроустановок (ПУЭ), предпочтение нужно отдавать естественным заземлителям. Например, в частном доме это может быть:

обсадная труба скважины;
металлические трубопроводы;
броня силовых кабелей;
всевозможные металлические конструкции на улице, к примеру, забор;
заглублённые железобетонные части постройки (колоны и фундаменты).

Если сопротивление естественных заземлителей меньше установленных норм, то разрешено применять искусственные. Именно о них сегодня и пойдёт речь.

Как правильно рассчитать

В первую очередь следует определить проводимость заземлителя. То есть надо выбрать электрод так, чтобы сопротивление контура было в пределах нормы. Согласно положениям ПУЭ, максимальные значения сопротивления растеканию заземлителей следующие:

2 Ом – для линейного напряжения 660/380 В источника трёхфазного/однофазного тока;
4 Ом – для 380/220 В;
8 Ом – для 220/127 В.

Проводимость защитной конструкции зависит от площади её контакта с землёй, а также удельного сопротивления грунта. Чем больше размеры штырей (электродов), тем больше площадь их поверхности и, следовательно, выше проводимость и эффективность контура. При этом для достижения хороших характеристик заземляющего устройства правильнее увеличивать длину электродов, а не поперечное сечение. Это очень актуально при создании контура в твёрдых почвах, таких как песчаник, скалистый грунт и прочих.

Так, для определения проводимости одного электрода круглого сечения используется следующая формула:

R1 = ρ(ln(2L/d) + 0,5ln(4T+L)/(4T-L))/2ПL,

где d и L – диаметр и длина электрода, T – половина глубины заложения штыря, ln – натуральный логарифм, П – постоянная (3,14), ρ – удельное сопротивление грунта (Ом×м).

Удельное сопротивление грунта также является важным параметром. Чем он больше, тем хуже будет проводимость контура заземления. Величину удельного сопротивления для определённого типа грунта можно узнать в общедоступных таблицах.

Чем ниже удельное сопротивление грунта, тем лучше будет контур

Это интересно: С наступлением холодов сопротивление земли резко увеличивается. Причиной тому становится замёрзшая вода, ведь лёд является диэлектриком. Поэтому в областях с вечномёрзлыми грунтами глубина заложения заземлителей должна быть больше, чем в широтах с более тёплым климатом.

При монтаже контура заземления, состоящего из нескольких электродов, расчёт немного меняется. Сначала определяется сопротивление каждого отдельного штыря по вышеуказанной формуле. Потом полученные показатели суммируются с учётом так называемого «коэффициента использования». Расчётная формула здесь такая:

R = R1/(KN), где R – общее сопротивление контура, N – количество электродов, К – коэффициент использования, R1 – сопротивление одного штыря.

Величина К зависит от расстояния между электродами. Причём чем дальше друг от друга расположены штыри, тем больше будет этот коэффициент. Электрики же рекомендуют располагать электроды на расстоянии в 2,2 от их длины. В этом случае К может принимать следующие значения:

при использовании двух электродов – 0,9–0,92;
трёх – 0,85–0,88;
пяти – 0,79–0,83.

Для определения глубины заложения стержней нужно воспользоваться формулой:

N = R1/KR, где R – полученное ранее проектное сопротивление контура, R1 – сопротивление одного штыря, К – коэффициент использования.

Что касается горизонтальных частей, соединяющих штыри в один контур заземления, то их проводимость здесь не рассчитана

Выбор схемы контура для частного дома

Контур заземления, выполненный по схеме «треугольник», является самым надёжным

Существует много схем контуров заземления и самая популярная из них – это расположение электродов треугольником (замкнутая схема). Штыри вбивают в землю в трёх вершинах равносторонней фигуры и поверху соединяют между собой горизонтальной полосой. Главное достоинство такой схемы заключается в том, что при неисправности одного из заземлителей контур будет продолжать функционировать.

Штыри можно вбить и в один ряд (линейная схема). Этот вариант используется в том случае, если для монтажа заземления выделена одна узкая полоса земли. Колы соединяются между собой одной или двумя металлическими шинами. С одной стороны, монтаж этой схемы выполнить гораздо проще, так как не нужно рыть три траншеи. Однако такая вариация контура является менее надёжной. Дело в том, что при выходе из строя хотя бы одной горизонтальной перемычки эффективность работы всей системы резко ухудшается.

Выбор остаётся за вами, но из двух вышеуказанных схем лучше отдать предпочтение замкнутой конфигурации контура заземления. Если же вы решите делать заземления по линейной схеме, то добавьте несколько электродов и горизонтальных полос. Это повысит надёжность контура.

Материалы и инструменты для самостоятельного изготовления

В качестве электродов используйте стуржни из материалов с высокой электрической проводимостью

Выполнив расчёт и выбрав схему контура заземления, можно перейти к покупке материалов. Для создания констуркции своими руками понадобятся:

пруты из чёрной стали диаметром 16 миллиметров или более – вертикальные электроды;
стальная полоса (шина) сечением 5×40 миллиметров – горизонтальный заземлитель;
медный провод с сечением минимум 10 квадратных миллиметров – соединение контура с распределительным щитом;
болты диаметром 10 мм;
чёрная краска для наружных работ или мастика.

Важно: Строительная арматура не подходит для использования в качестве стержней заземления. Дело в том, что наружный слой таких прутьев калёный, поэтому электрический ток распределяется по сечению неравномерно. А это, в свою очередь, приводит к разрушению металла. Кроме того, арматура подвержена коррозии.

Количество и размеры материалов выбираются в соответствии с расчётными данными.

Помимо этого, нам понадобятся следующие инструменты и оборудование:

лопата (разработка грунта);
сварочный аппарат (соединение элементов контура);
болгарка (обрезка материалов);
плоскогубцы (загиб горизонтальной полосы);
кувалда и перфоратор желательно со специальной насадкой под прутья (забивка вертикальных электродов).

Ход работы (с фото)

Выбор места и разработка грунта

Ройте траншеи под контур недалеко от дома. Так, вам не придётся рыть длинную траншею к постройке

В первую очередь надо выбрать место, где будет располагаться контур заземления. Чтобы максимально сократить объём работ и расход материалов, монтаж заземляющего устройства следует выполнять рядом с домом здания.

После выбора места выполняются земляные работы. Берём лопату и копаем траншеи. В нашем случае их будет три, то есть делаем контур по схеме «равносторонний треугольник». Глубина и ширина траншеи должны быть более полуметра, а длина – соответствовать расчёту. Также необходимо прокопать выемку от ближайшей вершины треугольника к силовому щиту.

Сборка контура заземления

Если грунт неоднородный, то для забивания штырей используйте перфоратор

Сначала подготавливаем вертикальные заземлители. Нарезаем их при помощи болгарки в соответствии с расчётными данными. Затем концы штырей стачиваем под конус. Делается это для того, чтобы электрод легче входил в землю.
Затем нарезаем стальную полосу. Длина каждого отрезка должна быть чуть больше стороны треугольника (примерно на 20–30 сантиметров). Концы полос желательно заранее обогнуть плоскогубцами для плотного контакта со штырями при проведении сварочных работ.
Берём подготовленные штыри и забиваем их в вершинах треугольника. Если земля песчаная и электроды легко заходят, то можно обойтись кувалдой. Но если плотность грунта большая или часто попадаются камни, то придётся использовать мощный перфоратор или даже бурить скважины. Стержни забиваем так, чтобы они выступали над основанием траншеи примерно на 20-30 сантиметров.
Далее берём металлическую полосу 40×5 миллиметров и прихватываем её сваркой к штырям. В итоге у вас получится контур в виде равностороннего треугольника.
Теперь делаем подвод контура к зданию. Для этого также используем полосу. Её нужно вывести и зафиксировать у стены (по возможности вблизи распределительного щита).

Хорошо приварите болт к шине, так как от качества контакта зависит сопротивление контура заземления

Полезный совет: Защитите сварочные швы от коррозии. Покрасьте места соединений элементов контура и вывод шины у здания чёрной краской для наружных работ. Остальные части заземляющего устройства закрашивать нельзя!

Все сварные соединения должны быть окрашены, так как эти места больше всего подвержены разрушению

После монтажа контура защитного заземления дома засыпаем траншеи однородным грунтом без строительного мусора и щебня. Рекомендуется для этих целей применять плотные однородные мелкозернистые составы.

Видео-инструкция по монтажу контура заземления

Соединение со щитом

Чтобы подключить контур к электрощиту, нужно использовать медный провод сечением 10 квадратных миллиметров. Один его конец прикрутите к выводу заземлителя, а другой заведите в здание и прикрутите к силовому щиту. Кстати, если РЩ расположен в доме, то для заведения заземления можно использовать ту же полосу, а болтовой переход выполнить уже внутри помещения.

В частном доме контур заземлния подключается по схеме TN-C-S или TT

Здесь также стоит обратить внимание на схему подключения контура к щитку. В частных домах электропитание зачастую осуществляется воздушными линиями (ВЛ) по системе заземления TN–C. В этой схеме нейтраль от источника и защитный проводник объединены. То есть к щитку подходит фазный провод (L) и совмещённый «ноль» и «земля» (PEN-проводник). Поэтому, при подключении контура к электроустановке систему TN–C нужно переделать на TN–C–S, в которой PEN проводник разделён на нулевой рабочий (N) и нулевой защитный (PE) проводники. В этом случае к потребителю будут приходить уже три провода: «фаза», отдельно «ноль» и «земля».

Но как же подключить дом к заземляющему устройству по системе TN–C–S? Делается это довольно просто. Чтобы получить трёхжильную электропроводку с отдельным защитным проводником нужно в РЩ выполнить следующие действия:

Установите в щитке металлическую шину (её можно приобрести в любом магазине электротоваров). Затем соедините её медным проводом с корпусом РЩ. Это будет заземляющая шина РЕ.
Подключаем к шине РЕ совмещённый РЕN проводник, идущий от источника питания.
Затем делаем перемычку между заземляющей шиной и нулевым рабочим проводником N, шина которого должна быть изолирована от распределительного щита.
В конце подключаем фазный провод на отдельную шину, которая также не связана с корпусом РЩ.

Подключить здание к контуру можно и другим способом – по системе ТТ. В этом случае не нужно ничего разделять. Фазный провод подключается к изолированной шине, а совмещённый PEN проводник от источника питания садится на вторую отдельную шину и считается «нулём». Ну а корпус щита соединяется с заземляющим устройством. Таким образом, при подключении контура по схеме ТТ, он электрически не связывается с PEN проводником. Единственным недостатком такого подключения является необходимость установки дополнительных защитных устройств, например, УЗО.

Измерение сопротивления заземления

Измерение сопротивления растеканию заземлителя осуществляется посредством поверенного прибора Ф4103-М1

После монтажа и подключения контура нужно обязательно проверить, защитит ли он вас от поражения электрическим током. Для этого следует провести измерения сопротивления растекания тока и металлосвязи.

Как отмечалось ранее, в соответствии с ПУЭ 1.7.101 сопротивление заземляющего устройства в любое время года не должно превышать 2, 4, 8 Ом при линейных напряжениях 660, 380, и 220 В источника трёхфазного тока либо 380, 220 и 127 В источника однофазного тока. Чтобы измерить сопротивление контура, нужен специальный прибор Ф4103-М1. Стоит он дорого, поэтому покупать его нет смысла. Гораздо проще пригласить сотрудников из энергоуправления или электролаборатории, которые снимут замеры и выдадут паспорт и протокол на заземляющее устройство. Если сопротивление контура будет превышать норму, то придётся забивать дополнительные штыри.

Измерение сопротивления металлосвязи позволяет определить наличие цепи между заземлительными и заземляющими элементами. Этот параметр измеряется микроомметром Ф4104-М1. В соответствии с ПТЭЭП п. 28.5, переходное сопротивление не должно быть более 0,05 Ом. Если сопротивление металлосвязи будет выше нормы, то придётся проверить все болтовые и сварочные соединения элементов контура.

Что касается периодичности проверки состояния заземляющих устройств, то она определяется графиком планово-профилактических работ. Его утверждает техничский руководитель потребителя. В соответствии с п. 2.7.9. ПТЭЭП, визуальный осмотр наружных частей заземлителей нужно проводить не реже чем раз в полгода. А осмотр с выборочным вскрытием земли – раз в 12 лет.

Важно: Сопротивление контура должно быть ниже нормы круглый год, поэтому заземлитель желательно проверять при засухе или заморозках (когда удельное сопротивление грунта увеличивается).

Самые распространённые ошибки при выполнении работ

Ошибки, которые нельзя допускать при обустройстве контура защитного заземления в частном доме:

Если вы решили обратиться за помощью к монтажникам, то нужно убедиться в том, что они используют только подходящие материалы. Дело в том, что многие организации стараются сэкономить на электродах и вкапывают в землю штыри с малой проводимостью, например, ржавую арматуру. А это, как вы уже знаете, сильно ухудшает защитные свойства контура либо вовсе делает его бесполезным.
Устройство заземления на большом расстоянии от постройки. Контур не представляет опасности для человека, поэтому его следует устанавливать поближе к дому. И желательно, чтобы заземлитель располагался в самом влажном месте. Ведь вода улучшает проводимость, что приводит к более быстрому замыканию цепи и мгновенному срабатыванию защитной аппаратуры.
Соединение контура заземления с молниезащитой. Если в вашем распределительном щите не установлено устройство УЗИП, которое размыкает цепь в случае прихода сверхзаряда, то большой ток от молниеприёмника может вывести из строя электрооборудование или сам РЩ.

Контур защитного заземления – обязательная мера безопасности при использовании электрических приборов в частном доме. Если вы решили делать заземление самостоятельно, то выполняйте все работы в соответствии с вышеуказанными правилами и рекомендациями. При этом не забывайте о технике безопасности при работе со сваркой и энергоустановками.

Современный частный дом оснащен большим количеством бытовых электрических приборов. Для подключения их к сети питания необходимо выполнить заземление исходя из соображений безопасности. Из данной статьи вы сможете узнать, как правильно сделать контур заземления в частном доме своими руками.

Что такое заземление?

Так называется специально выполненное соединение с землей элементов электрооборудования. Его основным предназначением является гарантированная защита от воздействия электрического тока при выходе из строя бытового прибора.

Комплект заземления

В продаже можно встретить специальные комплекты заземления, цена которых около 4 600 рублей. Также можно приобрести отдельные комплектующие для монтажа, стоят они недорого. К примеру, стальной стержень (электрод) длиной 1,5 м обойдется в 500 рублей, муфта - 200 рублей, соединительная шина - 850 рублей. Каждый комплект заземления имеет соответствующую инструкцию по монтажу, которая учитывает специфику всех изделий.

Однако большинство требуемых элементов можно изготовить самостоятельно. К тому же выбор материалов довольно широкий. Нужно лишь знать требования, которые к ним предъявляются.

Вертикальный заземлитель

Уголок 50х50х5 мм.
Трубопровод диаметром не менее 32 мм, при этом толщина стенки должна быть 3,5 мм и выше.

Данные электроды можно использовать при объемах потребления электроэнергии не более 15 кВт.

Горизонтальный заземлитель

Проволока из стали сечением не менее 10 мм 2 .
Полосовая мм.

Проводники

В качестве проводников можно использовать металлическую полосу, или медный провод. К примеру, провод СИП с жилами соответствующего сечения и без изоляции. При укладке в траншее - не менее 25 мм 2 , при открытой прокладке - не менее 16 мм 2 .

Особенности схемы

Разметка и выбор места

Монтаж контура заземления должен выполняться ближе к дому, с учетом расстояний, указанных выше. Длина соединительной «линии» в таком случае будет минимальной, что позволит сократить расход материала. А главное, в дальнейшем он не будет препятствовать ведению хозяйственной деятельности - прокладке инженерных коммуникаций, разбивке клумб.

Расчет

Произвести точный расчет не под силу человеку, не обладающему глубокими познаниями. Так как для расчета используется сложная форма, в которой содержится множество коэффициентов, характеризующих свойства грунта, влажность почвы, а также климатические условия зоны. Эти коэффициенты можно получить только посредством сложных дополнительных анализов и расчетов, что требует определенной квалификации и, соответственно, будет недешево стоить.

По этой причине рассмотрим, как сделать контур заземления в частном доме своими руками более простым способом. С учетом того, что бытовое оборудование работает в определенном диапазоне сопротивления контура, в котором он будет нормально функционировать.

Монтаж

Контур заземления в частном доме своими руками сделать не так уж и просто. Этот процесс довольно трудоемкий и включает в себя следующие этапы:

Как завести в дом?

Контур заземления соединяется с посредством металлической полосы, которая использовалась для соединения электродов, следующим образом:

Проверка контура заземления

Для точного контура потребуется специальное оборудование. При его отсутствии можно воспользоваться народным способом, который позволит определить работоспособность получившегося контура.

Необходимо взять мощный потребитель (от 2 кВт) и присоединить его таким образом: к фазе в квартире - один конец питающего провода, к заземлению - другой, и прибор должен заработать. После чего следует в этой сети измерить напряжение при выключенном и включенном оборудовании. Незначительная разница напряжения (5-10V) свидетельствует о том, что вы сделали правильный контур заземления, который полностью готов к эксплуатации.

Если же тест показал существенную разницу напряжения, то потребуется добавить еще электродов. От вершины треугольника в любую сторону прокапывается еще одна траншея длиной 2,5 м и на ее конце в грунт забивается дополнительный уголок, который связывается с полосой, и заново осуществляется проверка. Если все нормально, то контур заземления (схема выше) можно считать готовым.

Запрещается

Подключать проводники к металлическим трубопроводам любых инженерных коммуникаций.
Покрывать лакокрасочными составами элементы схемы.
Использовать для подключения заземления «нулевой» провод.
Располагать горизонтальные заземлители и соединители наверху (наземная прокладка используется в редких случаях).

1. Прежде чем приступить к работе, рекомендуется составить временную схему контура, которую желательно сохранить. Ведь со временем многое забывается, и чтобы впоследствии не гадать, где проходит соединитель и в каком месте заложены электроды, под рукой всегда будет схема контура.

2. Электроды допускается размещать не только по вершинам треугольника. Их можно расположить по дуге, на линии. Важно, чтобы общее сопротивление системы заземления не превышало 3 Ом (цепь напряжения до 500 В) и 4 Ом (до 1 кВт). При необходимости данный показатель уменьшается посредством установки еще 1-2 стержней.

3. Если сделать замер самостоятельно не представляется возможным, то для абсолютной уверенности в качестве монтажа схемы, желательно пригласить специалиста. Данная услуга в среднем обойдется в 400-500 рублей.

Очень часто эту услугу энергетики буквально навязывают, убеждая, что данный вид работ имеют право осуществлять только лицензированные организации. Однако ни в одной нормативной документации нет указаний о запрете на самостоятельную установку контура.

Естественно, что монтаж можно заказать у энергетиков, принять готовую работу и заплатить за нее. Но если вы уверены в собственных силах, почему бы не смонтировать контур заземления самостоятельно.

Отправим материал вам на e-mail

Ж изнь современного человека, проживающего в собственном доме, невозможно представить без комфорта и удобств, которые ему обеспечивают всевозможные бытовые электроприборы. Люди настолько привыкли к большинству полезных функций работающих от электричества домашних помощников, что зачастую не обращают на них внимания, принимая как данность. Но электричество способно не только создавать комфортные условия жизни, но и несет еще и определенную опасность. Для снижения вероятности возникновения этой опасности требуется в частном доме своими руками 220В.

Общая схема устройства заземления

Устройство заземления собственного дома требуется по нескольким причинам.

Существуют конкретные нормы, обязывающие заземлять дом — в ином случае можно получить весьма серьезный штраф. Помимо этого, некоторые приборы, без которых комфорт в частном доме невозможен (например, ), просто нельзя эксплуатировать без данной защиты.

Главной же целью устройства токозащиты является устранение риска поражения электротоком от прикосновения к корпусу какого-либо бытового электроприбора. При испорченной проводке , например, на ее корпусе висит фаза. Стоит только прикоснуться к устройству, и можно получить очень чувствительный электроудар, который может оказаться смертельным. При наличии защиты ток просто убежит по пути наименьшего сопротивления.

Правильное устройство заземления позволяет минимизировать количество помех в электросети. Также оно значительно снижает электромагнитные излучения, негативно сказывающиеся на самочувствии и состоянии здоровья проживающих людей.

Типы заземлений

Используется два типа заземлений в частном доме, устраивающихся своими руками 380В и 220В: рабочее и защитное.

Рабочее

Устраивается преимущественно в целях предупреждения внезапного повышения напряжения в использующихся в быту приборах, возникающего вследствие нарушения изоляции обмотки трансформатора. Эффективная защита обеспечивается также при попадании в здание молнии — благодаря тому, что весь разряд уходит в грунт, бытовые приборы не выходят из строя.

Защитное

Такой тип устраивается путем принудительного подсоединения через проводник корпуса электроприбора с землей. Как правило, для устройства такого заземления вполне достаточно наличия розеток с заземляющей клеммой, но некоторые виды техники требуют дополнительной защиты.

Защитное заземление обязательно должно быть предусмотрено для следующих бытовых потребителей тока:

. Ее эксплуатация проходит в условиях повышенной влажности, при этом корпус имеет большую электрическую емкость.
Микроволновая печь. Главным элементом этого прибора является магнетрон большой мощности. При недостаточном контакте заземления в розетке возможно значительное возрастание уровня электромагнитных излучений. Большинством производителей предусмотрена установка клеммы на тыльной стороне печи для дополнительной ее защиты.

Компьютер. Блок питания этого, без сомнений, незаменимого прибора зачастую создает напряжение на корпусе системного блока, что небезопасно для пользователя. Заземление ПК осуществляется посредством подсоединения провода заземления к одному из винтов системного блока.
Бойлер. Для нагрева воды в этом устройстве используется электроток. Любая утечка тока на корпус устройства, работающего в условиях высокой влажности, опасна для человека.

Заземление 220В и 380В: отличия

Заземление в частном доме своими руками 380В и 220В имеет лишь несущественные отличия.

Контур в обоих случаях сооружается аналогично, различие есть только в способе подключения к домашней системе электроснабжения. В сети однофазной напряжением 220 В используются розетки с тремя контактами: фазой, нулем и заземлителем. В трехфазных сетях напряжением 380 В применяется 5 проводов и розетки с пятью полюсами: те же ноль и заземление, но фазы — три.

Полезная информация! Не допускается применение нулевого провода для заземления в частных домах своими руками 380 В и 220В – это может повлечь порчу недешевых бытовых электроприборов, а также создать реальную опасность находящихся в доме людей.

Виды заземлителей

Заземлители могут применяться двух видов:

естественные;
искусственные.

В качестве естественных заземлителей могут выступать металлоконструкции, глубоко установленные в грунт, либо железобетонный фундамент здания.

Искусственные же заземлители, использующиеся для самостоятельного устройства заземления 220В в частном доме разделяются на следующие виды:

горизонтальные - изготовленные из круглой либо полосовой стали, укладывающиеся в траншею параллельно земле;

вертикальные - отрезки стального уголка, забиваемые в почву;

заглубленные - изделия из полосовой стали, укладывающиеся на дно траншеи по ее периметру.

Для изготовления устройств защиты преимущественно используются:

сталь круглая Ø 10-16 м;
сталь полосовая сечением 40х4 мм;
сталь угловая 50х5х5 мм.

Уголки для устройство заземлителя

Важно! Крайне нежелательно в качестве заземлителя использовать арматуру - она изготавливается из каленого металла, который обладает относительно невысокой электропроводностью.

Монтаж токозащиты

Выбор места

В первую очередь следует определить место, в котором будет сделан заземляющий контур, так как от этого зависит безопасность эксплуатации системы. При срабатывании защиты и отводе электричества в землю, в месте отвода не должны находиться ни люди, ни животные так как это может привести к смертельному исходу.

Отвод удобнее всего расположить за домом возле забора , отступив от края фундамента не менее 1 метра. Для ограждения опасной зоны нелишним будет и возведение небольшого забора.

Для скрытия заземления в частном доме своими руками 220В и 380В, облагораживания территории, на этой площадке, например, можно уложить скульптурную композицию из валунов. В таком случае никто не сможет подойти слишком близко опасной зоне, а приусадебная территория будет выглядеть красиво.

Земляные работы

Заземление в частном доме своими руками 380В схема представляет собой три металлических проводника, погруженных в землю на расстоянии 2 м один от другого.

Траншея для контура токовой защиты

Лопатой выкапывается траншея формы равностороннего треугольника с длинами сторон, равными 2 м. Глубина ее должна составлять 0,5-0,7 м. Точно такая же траншея прокапывается и к крыльцу дома.

Сборка конструкции

Сборку конструкции контура можно назвать главным этапом, на котором заземление в частном доме своими руками 220В схема предусматривает забивку электродов в грунт на двухметровую глубину. При этом на поверхности следует оставить верхушки для прихватывания сваркой.

При забивке вбиваемый конец следует слегка подточить для облегчения вбивания в грунт.

После забивки всех штырей к их верхушка привариваются пластины для получения металлического каркаса в форме треугольника.

Отдельную пластину необходимо уложить в прокопанную к крыльцу траншею, она так же одним концом прихватывается к ближней вершине треугольника.

Затем к пластине на болт подсоединяется кабель, траншеи засыпаются грунтом.

Заземление является преднамеренным электрическим подсоединением некоторой точки сети, оборудования или установки к специальному заземляющему устройству.

Выполнить заземление в частном доме своими руками на 220в - задача вполне решаемая, и не требующая особых навыков или узкопрофильных знаний.

Принцип действия

Особенность действия заземляющей схемы базируется на элементарных физических законах, согласно которым электроток устремляется по направлению к наименьшим показателям сопротивления.

В условиях нарушения изоляционного слоя приборов, электрический ток замыкается на корпусной части, что может стать причиной поломки устройства и получения человеком травмы.

Наличие заземляющей схемы позволяет электротоку распределяться в соответствии с обратно пропорциональной зависимостью относительно величины сопротивления тела и показателей заземляющего контура.

При грамотно продуманном и правильно обустроенном защитном устройстве образуется электрическая цепь, уровень сопротивления в которой заметно ниже аналогичных параметров внутри человеческого тела. В этом случае электрический ток, проходящий через человека, не оказывает смертельно опасного воздействия, так как основной заряд уходит непосредственно в грунт.

Электрическим током выбирается наиболее быстрый и самый легкий путь к электроемкой земле, поэтому при наличии в системе УЗО-устройства, любая утечка в цепи сопровождается отключением такого участка.

Устройство в частном доме

Расчёт

Максимально точно выполнить расчет размеров заземляющего контура и глубины его погружения достаточно проблематично. Чтобы произвести такие расчеты самостоятельно, нужно учитывать несколько основных параметров, представленных показателями:

электрического сопротивления - способностью земли предотвращать свободное прохождение тока;
сопротивления металлов, из которых выполнены заземлители.

Схема контура заземления

Чтобы избежать сложных самостоятельных расчетов, которые выполняются, как правило, только специалистами, рекомендуется изготовить заземляющий контур усредненных размеров, после чего осуществить замеры сопротивления посредством омметра.

Если при тестовых замерах показатели сопротивления выше 4,0 Ом, то длина контура должна быть увеличена наращиванием количества стержней из металла, заглубляемых в землю.

Правила и требования к заземлению

В соответствии с конструкцией линии электрической передачи, используемой для снабжения частного домовладения, могут применяться разные системы заземления:

ТN-С;
ТN-S;
ТN-С-S.

Первый и последний варианты являются наиболее предпочтительными для самостоятельного выполнения. Система ТN-С-S характеризуется совмещением нулевого и защитного проводника на определенном участке, начинающимся рядом с источником питания и заканчивающимся на вводе в домовладение. На этом же участке разделяются нулевой защитный и рабочий провода.

Заземляющий контур

Одной из особенностей системы TT, является наличие в домашней структуре электрического снабжения обособленного глухого заземления, не соединяемого с заземляющим комплексом на питающей подстанции.

Требования, предъявляемые к системе заземления:

вертикальные прутки длиной не менее 1,6 см;
горизонтальные прутки - не короче 1,0 см;
минимальные показатели толщины металла - 0,4 см;
минимальные показатели диаметра стальных труб - 3,2 см.

Стандартная система представлена заземлителем в виде нескольких контактирующих с грунтом проводников, заземляющим устройством и специальным проводником для соединения с электрическими приборами.

Эффективность системы заземления в частном домовладении заметно повышается, если на вводных цепях устанавливаются - устройства для защитного отключения.

Как сделать заземление дома своими руками?

На первом этапе требуется правильно определить оптимальную схему заземления в частном доме. Треугольная система считается более эффективной по сравнению с рядной схемой. Тем не менее, в каждом конкретном случае нужно подбирать тип заземления строго индивидуально.

Необходимые материалы и инструменты

От того, насколько правильно будут подобраны материалы и инструменты, напрямую зависит работоспособность самостоятельно сделанной системы заземления частного домовладения. Основные инструменты и материалы:

сварочный аппарат;
болгарка;
лопата штыковая;
перфоратор;
кувалда;
набор гаечных ключей;
нержавеющие металлические уголки 5х5х200 см или водопроводная стальная труба аналогичной длины и диаметром 32 мм;
металлические полоски размером 120х4х0,4 мм - три штуки;
полоса из нержавеющей стали размером 40х4 мм;
болты М8 или М10.

Для подсоединения системы заземления применяются медные провода, толщиной 6 мм 2 или с большим сечением.

Последовательность работ

Изначально выбирается место для расположения заземляющей системы. Участок для заглубления конструкции должен быть вне досягаемости для людей или животных. Как правило, токовый отвод размещается вдоль ограждения за домовладением, на расстоянии метра от фундамента строения, после чего ограничивается невысокой контрольной загородкой безопасности.

Технология выполнения работ своими руками:

выкопать траншею в форме треугольника, имеющего стороны 120 см, глубиной 0,5-0,7 м;
прокопать траншею до крыльца домовладения;
подточить при помощи болгарки – кончики металлических уголков или труб;
в соответствии со схемой вбить подточенные электродные элементы на глубину почти два метра в грунт;
приварить к верхушечной части электродов металлические пластины таким образом, чтобы был получен треугольный каркас;
уложить стальную пластину в траншею, которая идет к крыльцу домовладения;
зафиксировать один конец стальной пластины к самой близкорасположенной вершине треугольника;
подсоединить кабель к пластине при помощи болта.

На заключительном этапе работ, выкопанная траншея с установленной металлической системой заземления засыпается грунтом.

При наличии на участке песчаных грунтов, с целью повышения токопроводимости земли требуется подлить обычный солевой раствор под все устанавливаемые в конструкции электродные элементы.

Проверка

Категорически нельзя пренебрегать проверкой системы заземления. Такие мероприятия позволяют удостовериться в качестве контактов и осуществляются посредством специальных измерительных приборов. Оптимальным является применение трехэлектродного метода с использованием вольтметра и амперметра. Источником электрического тока в этом случае может послужить традиционный трансформатор понижающего типа на 12-16 В.

Измерение сопротивления контура заземления

В настоящее время правилами не предписывается обязательный вызов сертифицированных электриков с целью прокладки заземления, поэтому подобные работы можно выполнять своими руками.

Тем не менее, важно помнить, что контур заземления целесообразно обустраивать на затененных участках и в строгом соответствии с требованиями, так как именно показатели влажности грунта и качество выполняемых работ оказывают влияние на функциональность самостоятельно выполненной заземляющей системы.
