Если вы решились на ремонт в месте своего постоянного проживания, то замена старой проводки в квартире должна стать для вас обязательным пунктом. Ведь дома, которые строились еще в советские времена, не были рассчитаны на современные нагрузки.
Поэтому, если, выполнив ремонт, вы не уделили должного внимания электропроводке, это может стать серьезной головной болью в дальнейшем.
Выбор варианта прокладки электропроводки
Выбранный вариант схемы электропроводки по квартире во многом зависит от выбранного вами метода ее прокладки. На данный момент существуют два основных вида — это открытый и скрытый способ. Скрытый способ прокладки электропроводки предполагает укладку провода внутри стен с последующим их оштукатуриванием.
К преимуществам такого метода относятся:
- Экономия свободного пространства квартиры
- Полная скрытость всех токоведущих частей, которые не портят внешний вид вашей комнаты
- Отсутствие необходимости дополнительной защиты проводов от механических повреждений
- Более высокие степени допуска по нагрузке и перегрузке для любых проводов, проложенных скрытым способом
К недостаткам скрытого метода проводки можно отнести следующие параметры:
- Сложность и трудоемкость выполнения работ по прокладке провода
- Сложность определения неисправностей и ремонта скрытой проводки
Вторым способом замены электропроводки является открытый метод. Условно его можно разделить на прокладку проводки в плинтусах и прокладку в кабельных каналах.
Конечно, еще существуют другие методы прокладки открытой проводки, но в квартирах они используются очень редко ввиду своей неприглядности.
К преимуществам замены электропроводки своими руками открытым способом можно отнести:
- Относительная простота монтажа
- Простота определения мест повреждения и ремонта проводки
- Простота прокладки дополнительной проводки для новых источников питания, а также внесение изменений в схему электроснабжения квартиры
Но и недостатков у открытого метода прокладки проводки достаточно много:
- Скрадывание свободного пространства наших и без того небольших квартир. При установке мебели дополнительные короба могут сильно мешать
- Если используется метод прокладки проводки в плинтусах, то количество возможных проводов очень ограничено. Это вносит существенные ограничения в варианты выбора схемы электроснабжения
- Провода при прокладке открытым способом требуют дополнительной защиты от механических повреждений и его изоляции друг от друга и от горючих поверхностей в целях пожарной безопасности. Из-за этого цена такой прокладки электропроводки несколько выше.
- Для открытой проводки несколько ниже параметры максимально допустимой нагрузки и перегрузки вследствие их худшего охлаждения.
Выбор схемы электроснабжения квартиры
На следующем этапе замена проводки в квартире подразумевает выбор схемы электроснабжения.
На данный момент существует два основных варианта:
- Первый, который наверняка использовался в вашем доме еще советской постройки, это прокладка одного основного провода от которого отходят все провода электроприемников квартиры. Этот метод не обеспечивает должную защиту электрической сети вашей квартиры. Ведь в случае повреждения даже одного участка, у вас обесточится вся квартира.
- Так же следует отметить, что согласно пункта 6.2.2 «Правил устройства электроустановок» (ПУЭ), групповые сети внутреннего освещения должны быть оснащены автоматическим выключателем не более 25 А. Это вносит определенные ограничения на суммарную мощность электроприборов в квартире.
Поэтому такую схему электропроводки советуют применять только для однокомнатных квартир или при открытом способе прокладке провода в плинтусах. Ведь проложить в плинтусах большое количество проводов для питания по другой схеме будет крайне проблематично. - Более распространенной сейчас является так называемая «европейская» схема электроснабжения. Она подразумевает наличие распределительного щитка и наличие автоматических выключателей для каждого отдельного потребителя.
Это может быть одна комната или один вид потребителей в комнате. Тут все зависит от предполагаемой нагрузки, ваших пожеланий по безопасности электросети и ваших финансовых возможностей.
Иногда можно встретить применение смешанных схем электропроводки. Это достаточно редкий случай, но он также имеет право на существование. Здесь все зависит от характера и вида нагрузок.
Расчет электропроводки
Так как заменить электропроводку в квартире панельного дома или любом другом месте нельзя без точного расчета, то на следующем этапе приступаем к расчетам.
Внимание: В первую очередь, нам необходимо определить возможные нагрузки на каждом участке электрической сети, защищенной автоматическим выключателем. Исходя из этих нагрузок, выбирается не только провод, но и сам автоматический выключатель.
Итак:
- Для определения нагрузки используем формулу; где P – номинальная мощность электроприбора, а U – номинальное напряжение электрической сети. Исходя из этой формулы, для сети 220В можно принять, что 1кВт мощности электроприборов это 5 А нагрузки для провода.
При этом упрощенно можно принять, что медный провод сечением 1 см 2 пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А. Это, конечно, весьма упрощенный расчет, но в большинстве случаев его достаточно.
Обратим внимание! Для точного расчета необходимого сечения провода следует пользоваться пунктом 1.3 ПУЭ. Здесь вы найдете поправочные коэффициенты в зависимости от условий прокладки, методов прокладки, количества и сечения проложенных рядом проводов, поправочные температурные и перегрузочные коэффициенты, а также расчетные параметры для проводов с различной структурой изоляции.
- Сразу предупредим вас от наиболее частых ошибок. В первую очередь, обратите внимание, что сечение провода одного из присоединений не может быть больше сечения провода ввода. Автоматические выключатели должны соответствовать максимально допустимому току присоединения.
Обратите внимание! При расчете не стоит учитывать работу всех электроприборов сразу, иначе это приведет к существенному удорожанию вашей электросети. Помните, любые электрические провода допускают кратковременную перегрузку до 10 – 15% на 1 час в сутки.
Замена электропроводки в квартире выполняется только с соблюдением норм ПУЭ и элементарных правил. Привести все из них достаточно сложно, поэтому ниже мы приведем только наиболее частые ошибки не профессионалов, которые могут привести к проблемам в процессе эксплуатации.
Итак:
- Запрещена установка автоматических выключателей и предохранителей в нулевых рабочих и заземляющих проводниках.
- Проводка сети 220В должна выполняться трехфазным проводом, где 1 провод – фазный, 1 провод – нулевой и 1 провод – заземление.
- Согласно пункта 7.1.37 ПУЭ, установка розеток в ванных и душевых комнатах, а также банях не допускается. А, согласно пункта 7.1.39, в этих помещениях запрещено устанавливать выключатели.
- Соединение проводов должно производиться пайкой, опрессовкой, сваркой или же болтовым соединением.
- В местах соединения проводов необходимо предусмотреть запас, обеспечивающий повторное соединение.
- Металлические элементы электропроводки (короба, лотки, гофрированные шланги) должны быть заземлены.
Кроме того, замена эл проводки в квартире подразумевает соблюдение элементарных правил:
- Проводку проводов следует выполнять строго вертикально или горизонтально. Иначе вероятность последующего повреждения провода резко возрастает.
- Выключатели и розетки следует располагать на одной высоте.
- Следует избегать пересечения проводов.
- Не стоит располагать розетки и проводку слишком близко к отопительному оборудованию и системам водоснабжения.
Выводы
Наша нехитрая инструкция проведения работ по замене электропроводки позволит вам выполнить работы в полном соответствии с требованиями ПУЭ. При этом, произведя правильный выбор схемы и способа прокладки провода, вы наверняка сможете справиться со всеми работами в кратчайшие сроки и при минимальных затратах.
Статистика возникновения пожаров показывает, что большинство возгораний объектов недвижимости происходит по причине несоответствующего состояния электрической проводки. В домах и квартирах, построенных в прошлом веке, расчетная нагрузка на электрический кабель не предусматривала такого количества бытовых электроприборов (посудомоечных и стиральных машин, холодильников, электрочайников, электроплит, микроволновых печей, кондиционеров).
Постоянное превышение номинальной мощности используемых электроприборов приводит к уменьшению срока службы домашней энергосети. Изоляция проводов начинает разрушаться. Применявшийся в прошлые годы для квартирной разводки алюминиевый провод теряет свою гибкость, становится хрупким. Понижается безопасность использования электроэнергии. Повреждение электропроводки часто происходит в местах, которые трудно выявить. Для восстановления соединения приходится вскрывать стену.
Изношенность электропроводки делает ее непредсказуемой в плане надежности, а зачастую попросту опасной. Обеспечить бесперебойное и безопасное энергоснабжение квартиры позволит только замена всей распределительной системы, элементов подсоединения, выключателей и защитных устройств. Работы, произведенные с расчетом на перспективу, в дальнейшем позволят вам расширить возможности использования современных бытовых устройств.
Если при ремонте квартиры требуется перенести в другие места или установить дополнительные розетки и выключатели, практичней заменить всю электропроводку. В вашей разводке не будет лишних наращиваний и соединений.
Для определения сечения проводов, соответствующего нагрузке на них, выбора устройств с необходимыми характеристиками, а также для качественного монтажа электропроводки требуется профессиональный подход.
Расчет необходимого сечения кабеля
Эти вычисления производятся, с применением небезызвестного всем закон Ома. Суммируется потребляемая мощность всех приборов и устройств в квартире. В расчет берите также бытовую технику, которую вы планируете использовать. Полученный результат делите на 220 и умножаете на поправочный коэффициент 0,75. Поправка учитывает, что не все устройства работают одновременно. Для среднестатистического потребителя полученная величина не превышает 16А.
- Если полученное вами число меньше указанного, используйте провод сечением 1,6 кв. мм.
- Если результат больше, вам придется провести несколько линий и установить на каждую устройство защитного отключения (УЗО). В этом случае расчеты производятся для каждой группы.
Для точного расчета подходящего сечения кабеля существует множество формул и таблиц. Но в упрощенном варианте величина сечения в мм 2 соответствует нагрузке в амперах, превышающей это значение в 10 раз. К примеру, при нагрузке 15 А потребуется кабель 1,5 мм 2 . Необходимая длина кабеля рассчитывается после составления плана-схемы будущей электропроводки.
Составляем план
Перед началом работ по замене электропроводки необходимо составить схему планируемого расположения розеток, выключателей, осветителей, распределительных коробок. Розетки должны быть размещены таким образом, чтобы не было необходимости в использовании удлинителей и тройников.
Если вы не специалист-электрик, схему электрической проводки и другие нюансы расположения оборудования лучше согласовать с профессионалом. Для внесения изменений в существующую схему также требуется разрешение Энергонадзора, т. к. они считаются перепланировкой.
Практичней разбить элементы потребления электроэнергии на группы: освещение, электроплита, санузел. К каждой группе лучше проложить отдельный кабель. Это уменьшит количество соединений в распределительных коробках. К тому же повреждение проводки одной из групп не помешает работать остальным.
Ванную и туалет лучше подключить отдельной группой. Повышенная влажность помещений повышает электроопасность. Линию этой группы нужно оборудовать своим УЗО (устройством защитного отключения) или дифавтоматом.
Удаление старых проводов
Если визуально невозможно определить линию проложенной проводки, используют прибор, показывающий местонахождение проводов в стене. В прайс-листах он именуется как детектор, искатель, сигнализатор и т.д.
В первую очередь обесточивают квартиру, выключив пакетный выключатель в распределительном щите. Отсоединяют кабель, идущий в квартиру, и подключают переноску на время проведения работ. Когда квартира обесточена, убедитесь в отсутствии напряжения на розетках.
Демонтаж проводов начинают с распределительных коробок. Проще всего заменить старые провода новыми, используя существующие каналы для прокладки кабелей. К концу старого провода в коробке зацепляют новый и вытягивают его из следующего места соединения.
Но такой способ не всегда проходит успешно и не подходит при изменении плана домашней электросети. Если старая проводка проходит не в каналах, гофрированных или пластиковых трубах, а заштукатурена в штробах, их можно вновь вскрыть или нарезать новые каналы параллельно.
Монтажные работы
Нарезка штроб
Перед нарезкой штроб на конструкциях делается разметка линий прокладки проводов и мест установки розеток, выключателей и приборов освещения. Штробы под новые линии прокладываются с помощью дискового инструмента или перфоратора.
Штробы выдалбливаются только в параллельном или перпендикулярном положении относительно пола. В дальнейшем это поможет не повредить проводку при креплении на стену предметов интерьера.
Штробление бетонных и капитальных стен производят перфоратором с лопаточной насадкой. По краям будущей штробы пробиваются канавки, затем выбивается средняя часть.
В пенобетонных и кирпичных стенах боковые канавки вырезаются болгаркой с диском для камня. Середина удаляется также перфоратором. Стену предварительно смачивают для уменьшения пылеобразования.
Прокладка кабелей
Замену проводки начинают с прихожей. Для квартирной проводки чаще применяют провода марки ВВГ, а также провод с негорючей изоляцией ВВГ НГ. В штробе можно сначала закрепить гофрированный шланг или ПВХ трубу и уже в них протягивать кабель.
В местах прокладки кабеля через стену он должен быть защищен металлическим рукавом.
При укладке кабелей в каналы, они фиксируются через каждый метр с помощью алебастра. В выключателях и розетках оставляют запас провода от 15 см.
Новые распредкоробки, розетки и выключатели устанавливаются в углубления, высверливаемые с применением специальных коронок и дорабатываемые зубилом. На расположение этих контактных элементов не существует стандартов. Высота их установки определяется исходя из удобства пользования жильцами. Рекомендуется устанавливать не ниже 20 см от пола.
Современные квартиры оснащены заземляющими линиями. Розетки и подводимые к ним провода должны подходить для трехжильной системы проводки (ноль, фаза, защитное заземление). Сечение провода - не менее 2,5 мм 2 . К одному кабелю можно присоединить до пяти одинарных розеток. Приборы освещения запитываются двухжильным проводом сечением 1.5 мм 2.
Для такой техники, как кондиционер, стиральная машина, компьютер рекомендуется прокладка отдельного кабеля. Свой кабель подводится к электропечи и водогрейному баку, но при этом используется автоматический выключатель. При монтаже элементов освещения к выключателю отводят либо только фазовый провод, либо вместе с нулевым, делая размыкание на фазовом. Затем провода подводят непосредственно к люстре.
Соединяют провода следующими способами: пайкой, скруткой, с применением клемм. Метод пайки более надежен, но требует больше времени и использования специального инструмента. Этот способ используется для монтажа кабелей с большим сечением. Применение клемм для соединения жил наиболее практично. Для создания контакта применяют клеммные колодки, пружинные клеммы и ответвительные сжимы («орешки»).
Не следует при монтаже соединять скруткой старые алюминиевые провода с медными. Различия химических свойств этих металлов способствуют процессу окисления, разрушающему контакт. Для соединения проводов в качестве подручного средства используют болт с гайкой и шайбами. Надежность зажима проводов между шайбами не уступает креплению в клеммниках, но занимает много места в распредкоробках и требует хорошей изоляции.
Иногда прокладку кабелей производят через каналы в железобетонных плитах потолка. Для этого высверливают отверстия в концах канала и проталкивают вдоль него стальную проволоку. Но это сложная работа, требующая навыков и отдельного описания. Также другую специфику имеет процесс прокладки кабелей и установки розеток и выключателей в стенах из гипсокартона.
Монтаж линий для слаботочных розеток можно вести в общих каналах. Кабели телевидения и Интернета можно свести в общий этажный или слаботочный квартирный щит.
Инструменты и материалы
Для производства работ по замене электропроводки потребуются следующие инструменты и материалы:
- перфоратор с победитовыми сверлами и насадками;
- болгарка (с диском по камню);
- мультиметр, фазоуказатель;
- строительный шнур и уровень;
- медные провода, выключатели, розетки, установочные и распаечные коробки;
- шпатель, плоскогубцы, бокорезы, отвертки, паяльник;
- автоматические выключатели;
- изолента, изоляционные колпачки, шпатлевка.
Монтаж силового щита
В современной схеме электропроводки квартиры применяют автоматические выключатели и другие устройства защитного отключения. В случае превышения нагрузки на проводку они обесточивают систему. Рекомендуется на каждую группу потребляющих устройств устанавливать отдельный прибор защиты. Например, для трех розеточных линий и двух линий освещения монтируется шесть автоматов соответствующих номиналов. Шестой автомат защиты ставится как резервный.
- Для розеточных групп обычно устанавливается автомат на 25 А, при нагрузке до 5,5 кВт.
- Если суммарная мощность потребителей до 3 кВт достаточно аппарата на 16 А.
- Для группы освещения - 10 А.
- Для квартирной проводки используются автоматы типа «В» общего назначения.
Совет. Для замены электросчетчика требуется вызов специалиста из Энергонадзора. Попутно советуем заменить кабель от подъездного щита к счетчику.
По завершению монтажа электропроводки новую сеть проверяют на отсутствие коротких замыканий. Обычно для этого используется комбинированный прибор (тестер). После подачи напряжения этим же прибором или фазовым индикатором проверяется наличие питания на розетках и выходах к приборам освещения. Убедившись в работоспособности системы, штробы заделывают штукатурным раствором.
Не стоит экономить на материалах и устройствах относящихся к электричеству. Все элементы электропроводки от автоматов, кабелей и розеток до остальных мелочей должны быть надлежащего качества. Под качеством устройств подразумеваются не изыски дизайна, а функциональность и надежность изделий.
Самостоятельный монтаж системы электропитания квартиры невозможен без основных познаний в электротехнике и принципов монтажа бытового электрооборудования. Если вы не уверены в своих возможностях, необходимо производить работы под руководством профессионала. В любом случае соблюдение мер электробезопасности - главное условие.
С необходимостью замены электропроводки в частном доме на более мощную сталкиваются в том случае, если домашняя линия устаревшая и не способна выдержать нагрузку от современной бытовой техники, вроде электрического котла либо плиты. Далее мы рассмотрим современные электромонтажные решения, а также наглядный видео урок, показывающий, как заменить проводку дома своими руками.
Определяем сложность работ
Итак, для начала Вы должны сделать анализ старой проводки и выяснить следующие моменты:
- Присутствует ли на участке. Это очень важно, ведь без наличия заземляющего контура Вы можете пострадать при выходе из строя бытовой техники либо пробое изоляции.
- Можно ли в частном доме либо нужно обязательно делать полную замену электрики. Возможно, в некоторых комнатах недавно делался ремонт и, соответственно, протягивался новый, более мощный кабель, который подойдет к современным требованиям.
- Сможете ли Вы сами осуществить электромонтаж или для этого придется нанимать специалиста. Тут нужно отметить, что заменить электропроводку в доме своими руками несложно, но мероприятие трудоемкое и требует особой осторожности. Если Вы не сомневаетесь в своих силах, конечно же, делайте все самостоятельно. В противном случае изначально узнайте стоимость работы мастера, т.к. для этого придется отдать немалую сумму денег.
Собрав всю необходимую информацию о сложности и фронте работ, можно переходить к делу. О том, стоит ли полностью менять старую проводку на новую, подробно рассказывается в видео:
Плюсы и минусы полной замены электропроводки
Создаем схему проводки
На данном этапе необходимо продумать схему разводки кабеля по воздуху и внутри помещения. Также необходимо правильно спроектировать , которая будет находиться на участке дома. Рекомендуем Вам ознакомиться со следующими вариантами:
Что касается заземления, то лучше отдать предпочтение системе «треугольник»:
Заземление в частном доме обычно делают так: три металлических штыря (или уголка) вбивают на равном расстоянии друг от друга так, чтобы они находились в вершинах треугольника, после их обваривают металлической полосой – получается заземлитель, к которому можно проложить провод от щитка. Подробно о том, как сделать заземление мы говорили в статье: .
Создав проект можно переходить к подсчету материалов и выбору наиболее подходящих элементов для замены электропроводки в доме своими руками.
Подсчитываем и выбираем материалы
Первое, что Вы должны рассчитать – сечение кабеля, который будет идти по воздуху и внутри жилого помещения. Этот этап очень важный, т.к. именно из-за диаметра жил производится замена проводки в частном доме (старая линия, скорее всего с алюминиевыми жилами небольшого сечения). несложный, поэтому здесь Вы запросто справитесь без помощи мастера.
Внутри частного дома от распределительных коробок электропроводка будет разделяться на несколько групп различного сечения:
- для освещения – 1,5 мм 2 ;
- для розеток – 2,5 мм 2 ;
- для мощных электроприборов (к примеру, котел) – 4-6 мм 2 ;
Важно! Для подключения мощных электроприборов прокладываем провод, рассчитанный по нагрузке и действующим требованиям, например, для подключения однофазной электроплиты, согласно СП 31.110-2003, необходимо прокладывать кабель с сечением жил не менее 6 кв. мм. В любом случае предварительно рассчитывайте сечение по мощности.
Следует отметить, что разводка провода может осуществляться как открытым способом, так и скрытым. Какой вариант выбрать при замене, решать Вам самому. Однако если постройка кирпичная гораздо больше преимуществ у , поэтому и технология будет представлена касательного данного способа. Если Вы решили заменить электропроводку в деревянном доме, лучше использовать .
Что касается защитной автоматики – и , они выбираются на каждую группу проводов отдельно. На освещение подключают 10-амперный автомат, на розетки – 16А, на мощные бытовые приборы подключаются к автоматическому выключателю, который соответствует току потребляемому приборами. Как перевести мощность в силу тока и обратно мы описывали в статье: .
Все линии защищаются групповыми УЗО, их ток можно рассчитать, но в большинстве случаев пользуются негласным правилом - дифференциальный ток (он же ток срабатывания или ток утечки) групповых УЗО:
- для ванной комнаты – 10-30 мА;
- для других комнат – 30 мА (согласно 7.1.79);
- на ввод 100-300 мА (согласно ПУЭ 7.1.84).
Номинальный ток УЗО должен быть равным или на один шаг больше чем у автоматических выключателей, которые защищают эту цепь. Это значит, что если автомат стоит на 16А, то УЗО должно быть на 16 или 25А. Расчёт тока утечки УЗО для отдельных приборов и утечки сети проводят согласно ПУЭ 7.1.83.
Розетки и выключатели рекомендуется использовать качественные, чтобы они также могли выдержать токовые нагрузки (на корпусе указана маркировка в амперах). Для открытой проводки в доме необходимо дополнительно приобрести гофру, либо электротехнические плинтуса, в зависимости от того, что Вы выберите в своем случае. После выбора всех комплектующих можно подсчитывать их количество и идти за покупками.
Удаляем старую линию
На данном этапе Вы уже приступаете непосредственно к замене электропроводки в частном доме своими руками. Для начала отключаете питание на вводе в жилье (обычно установлен распределительные щиток в коридоре). После этого освобождаете комнаты от мебели для беспроблемного ремонта.
Старую электропроводку нужно полностью заменить, начиная от распределительных коробок. Если по каким-либо причинам невозможно вытянуть кабель со штробы, лучше оставить его, только тщательно заизолировав с обеих сторон. Старые штробы можно использовать под новый электромонтаж, если Вас устраивает бывшее местоположение выключателей и розеток. Если Вы захотите менять трассу, проштробите новые канавки согласно созданной схеме. Как только вся старая линия будет удалена, можно переходить к прокладке новой.
Приступаем к монтажным работам
Подробно мы рассматривали в соответствующей статье, с которой и рекомендуем Вам ознакомиться. Чтобы Вы поняли всю трудоемкость работ, предоставляем Вам краткую пошаговую инструкцию по замене электропроводки в доме:
- Подготавливаются стены: карандашом и строительным уровнем размечается трасса проводки в соответствии с начерченной схемой.
- Болгаркой либо штроборезом (показан на фото) создаются канавки в стене, которые послужат посадочным местом под всю линию электросети. Кстати, можно , если конечно есть желание.
- Устанавливаются подрозетники и распределительные коробки.

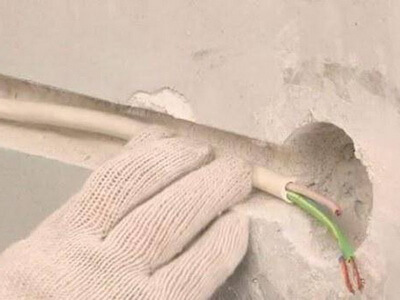

- Кабель фиксируется в штробах с помощью специальных хомутов либо алебастром (заштукатуривать стены не спешите, т.к. это лучше сделать после того, как замена проводки в доме будет полностью завершена).
- Устанавливаются розетки и выключатели.
- Подключается защитная автоматика в распределительном щите.
Проверяем правильность электромонтажа
Когда Вы полностью завершите замену проводки в частном доме, необходимо будет осуществить контрольную проверку готовой линии. Для этого можно использовать мультиметр и индикаторную отвертку. Последний вариант позволит Вам проверить напряжение в розетках и остальных электрических точках, однако лучше осуществить прозвонку мультиметром, чтобы удостовериться, что короткое замыкание в электропроводке отсутствует.
Если прибор не показал ошибок, стены можно зашпаклевывать и переходить к декоративной отделке. Напоследок рекомендуем вам просмотреть пошаговую инструкцию по замене электрической проводки:
Видео инструкция по замене проводки в панельном доме (внутренние работы аналогичны)
Если вы планируете выполнить капитальный ремонт квартиры, вам необходимо поменять проводку. В домах, которые возведены давно, проводка не рассчитана на современное использование. При строительстве старых сооружений специалисты и подумать не могли, что кроме основных электрических приборов, которые использовались на то время, люди будут использовать еще множество другой техники. Получается, что пропускная способность старой проводки меньше, чем мощность всех электроприборов, которая потребляется. К тому же, срок эксплуатации проводки - около 30 лет . Но если вы хотите обеспечить бесперебойное напряжение и продлить срок эксплуатации электроприборам, не стоит ждать, пока проводке стукнет 30 лет. Заменить электропроводку можно своими руками.
Выбираем правильный кабель
Большинство людей при начале составления схемы и плана работы сталкиваются с проблемой, какой вид проводов выбрать. Провода делятся на несколько видов. Основные:
- алюминиевые
- медные
Конечно, лучше всего покупать медные. Они прочные и надежные, а также имеют более длительный срок эксплуатации. Все специалисты в строительстве как панельных, так и других домов применяют только медные провода. Когда подключаются розетки или выключатели, жила алюминиевых кабелей легко обломать, с медным многожильным кабелем такая неприятная ситуация невозможна. Ко всему прочему медный кабель обладает хорошей пропускной способностью.
Схема установки розетки и выключателей
Перед прокладкой электропроводки, нужно тщательно потрудиться над схемой местонахождения розеток и выключателей дома. Именно с помощью схемы будет выполняться разводка проводки в квартире. Например, если вы будете знать заранее, где поставите компьютер, то сможете провести туда отдельный кабель, какой позволит запитать все компьютерные устройства, которые имеют повышенную потребляемую мощность. То же самое относится и к остальному мощному оборудованию.
Как распределять количество розеток:
- гостиная . В гостиной рекомендуется устанавливать 5 розеток с общей рамкой (или какой вам удобно) для подсоединения видео- и аудио техники, две розетки у мягкого уголка и по одной розетке там, где вам необходимы дополнительные источники питания
- спальня . Розетки здесь должны быть около спального места, рабочего стола, если такой имеется. Остальные - по желанию
- коридор . Здесь хватит двойной розетки
- ванная комната . Число розеток зависит от того, какими вы будете пользоваться здесь электроприборами. В среднем достаточно одной-двух розеток
- кухня . Около разделочного стола стоит установить от трех до пяти розеток. Остальные разместить по необходимости.
Согласно стандартным нормативам, розетки дома должны находиться на расстоянии 30 см от пола, а выключатели - на 85 см .
Демонтаж старой проводки
Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.
В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.
Правильно меняем электропроводку дома своими руками
Чтобы во время укладки нового кабеля не возникало непредвиденных походов в магазин, всеми инструментами и материалами надо запастись заранее. Итак, для замены электропроводки нужны:
- перфоратор
- болгарка
- паяльник
- строительный уровень
- светодиодная отвертка
- шпатель, шпатлевка, изолента
- шнур, отвертки, бокорезы, фонарик
- новые провода
Когда все необходимое для замены электропроводки в квартире есть, приступаем к самому процессу. На стене делаем разметку в том месте, где будет проложена новая электропроводка. Затем, с использованием перфоратора и болгарки, надо сделать штробы - идеальный вариант для стен панельного дома. Проводку лучше всего укладывать в гофру, это не только повысит уровень безопасности, но и облегчит процесс замены электропроводки в будущем. После того, как сделали штробы, надо проложить кабель от счетчика к распределительным коробкам. Кабель размещаем в гофре и помещаем их в штробы. От распределительных коробок прокладываем кабель к розетке, выключателям и осветительным приборам. В данном случае, стоит внимательно смотреть на схему. Затем соединяем разветвления кабеля с магистральным в распределительных коробках. Это надо выполнять специальным клеммником, что обеспечит высокое качество и безопасность. Когда все работы в распределительных коробках окончены - надо приступать к вводу электропитания в квартире.
Окончание работ по замене проводки
Завершающим этапом замены проводки является подключение разводки квартиры к счетчику. В данном случае, если отсутствуют элементарные знания в данной сфере, не стоит выполнять работу самому, лучше вызвать электрика. Старый счетчик и автоматы необходимо заменить. Когда все работы завершены - подключаем к автомату квартирную разводку и включаем автоматы. Если автомат не выбило - значит, вы смогли поменять проводку в квартире своими руками без приключений. Осталось проверить розетки и выключатели, работают ли они.
Как видите, менять проводку своими руками - это не так сложно, как кажется на первый взгляд. Часто люди, когда прочитывают весь порядок работы, пугаются и вызывают специалистов. Замена проводки своими руками обойдется в несколько раз дешевле, чем с помощью специалистов. Но если вы не уверены в своих силах - лучше не рисковать.
