Проблема выбора наиболее удачного устройства каркаса крыши всегда сопровождается двумя противоречивыми желаниями. Неважно, какого рода здание планируется к постройке, любой застройщик предпочел бы получить максимально симпатичную, прочную и долговечную конструкцию, при относительно небольших затратах на ее строительство. Наиболее полно приведенным требованиям отвечает четырехскатная крыша стропильная система, которая на сегодня является одним из оптимальных проектных решений для жилого фонда.
Преимущества и недостатки использования четырехскатных крыш
Даже поверхностный взгляд на четырехскатную систему крыши подсказывает, что такая стропильная система каркаса из двух пар симметричных скатов будет выглядеть намного изящнее и симпатичнее, чем упрощенный дизайн двухскатной конструкции.
Понятно, что большинство будущих заказчиков предпочитают построить стропильную систему для дома не только из-за более интересного дизайна, хотя фактор внешнего вида постройки тоже немаловажен. В первую очередь подобное решение конструкции выбирается из-за ощутимых преимуществ четырехскатной системы:
- Использование вместо фронтонов крыши двух дополнительных противолежащих скатов снижает ветровую нагрузку на всю конструкцию стропильной системы;
- Установка двух дополнительных наклонных поверхностей дает возможность удалять и сбрасывать с кровельного пирога любое количество дождевой воды, снега и льда, наиболее опасного вида влаги - водного конденсата;
- Использование крыши четырехскатной системы позволяет снизить потери тепла за счет уменьшения общей площади кровельных и фронтонных поверхностей.
Важно! Крышу в четыре ската нельзя строить «на глазок» и методом подгонки, поэтому, перед тем как делать стропила на крышу, размеры стропильных балок четырехскатной системы обязательно просчитывают по таблицам и проверяют по длинам и углам стыковки, прежде чем выполнять запилы и сборку.
Четырехскатная стропильная система представляет собой сбалансированную конструкцию, в которой нагрузки, приходящиеся на каркас крыши от кровельного пирога, снега и ветра, взаимно компенсируются, как в карточном домике. Если попытаться собрать каркас без тщательной проектной подготовки, вместо максимальной прочности и устойчивости можно получить аварийный объект.
Недостатков у четырехскатной стропильной системы тоже хватает. Чаще всего проблемы возникают из-за необходимости предпринимать дополнительные меры по защите стыков на линии сопряжения скатов. Кроме того, потребуется на 30% больше кровельного материала, утеплителя и дорогостоящего длинномерного бруса.
Варианты четырехскатной схемы крыши
Кроме классического варианта, в котором используются две треугольные и две трапециевидные плоскости, крыша в четыре ската может строиться по одной из разновидностей каркаса:
Все модификации четырехскатной или вальмовой схемы рассчитаны на специфические климатические условия эксплуатации крыши. Например, датские кровли хорошо противостоят ветру и большому количеству снега, тогда как «голландки» рассчитаны на то, чтобы противостоять сильным дождям и снегопадам в условиях городской застройки. Шатровые схемы с небольшими углами наклона ската используют для построек на открытой ветреной местности. Классический вариант можно использовать для любых условий, но в этом случае потребуется тщательно выверить положение здания относительно розы ветров.

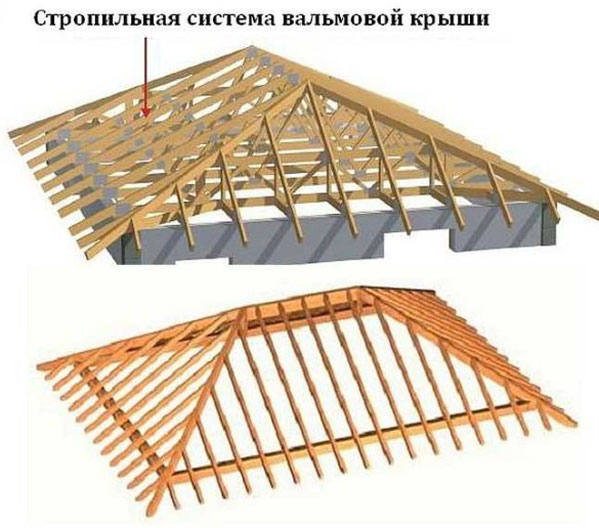

Строительство стропильного каркаса четырехскатной крыши
Проще всего разобраться в устройстве стропильной системы четырехскатной крыши по чертежам. В обычной двухскатной конструкции вес стропильных балок частично передавался на коньковый прогон и на брусовую обвязку стен или мауэрлат.
Сбалансировать два ската крыши относительно несложно обычной подгонкой стропил и установкой подкосов.
В четырехскатной стропильной системе все намного сложнее, поэтому, помимо рядовых стропил, в каркасе крыши приходится использовать значительно большее количество силовых элементов:
- Накосные или диагональные стропила. С их помощью формируются боковые скаты крыши, уравновешивается стропильная система в направлении вдоль главной оси крыши;
- Центральные стропильные балки. Нередко прочности и устойчивости диагональных стропил становится недостаточно, особенно на больших по размерам крышах, поэтому приходится использовать центральные стропила, устанавливаемые на одной оси с коньковым прогоном;
- Нарожники представляют собой короткие стропила, формирующие боковые скаты крыши. Длину каждого нарожника рассчитывают и вырезают по месту установки стропило на каркас.
Кроме стропильных элементов, при постройке четырехскатной крыши обязательно используют шпренгеля, подкосы и распорки. С их помощью выполняется усиление и перераспределение нагрузки в силовых элементах крыши.
К сведению! Получается достаточно сложная многоэлементная конструкция, для того чтобы учесть все требования к прочности и устойчивости стропильной системы, лучше всего использовать готовый программный комплекс, пусть даже самый простой.
Разумеется, можно построить стропильную систему и безо всякого проектирования и расчета. Например, можно использовать брус и доску увеличенного сечения, и вместо рекомендуемого коэффициента прочности в 1,4 единицы получить двух или трехкратный запас по несущей способности. Но стоит понимать, что в таком случае вес стропильной системы и стоимость постройки четырехскатной крыши вырастет в 3 и 8 раз соответственно.
Методика расчета длин стропил четырехскатной системы
Для простейших построек, например, беседки, сарая или небольшого садового домика, можно использовать упрощенный вариант расчета длин стропильных балок. Для этого потребуется составить чертежи стропильной системы четырехскатной крыши. Для упрощения расчета выбираем классический вариант с двумя боковыми треугольными вальмами и трапециевидными основными скатами.
Основой для расчета стропильной конструкции крыши является система прямоугольных треугольников. Каждое стропило представляет собой гипотенузу прямоугольного треугольника. Меньший катет равен высоте стоек конька, а больший совпадает с проекцией стропило на плоскость потолочного перекрытия, которую еще называют заложением. Линия проекции пересекается с осевой или проекцией коньковой балки под углом в 45 о, что значительно упрощает расчет.
Первоначально потребуется выбрать угол наклона скатов, обычно это 20-35 о, в зависимости от конструкции четырехскатной крыши и вида кровельного покрытия. Для расчетов можно использовать теорему Пифагора для прямоугольного треугольника или стандартные таблицы с готовыми коэффициентами пересчета длин стропил для заданных углов. В таких таблицах значение угла указывается в виде десятичной дроби, например, 3:12. Это означает, что при данном угле и длине заложения в 12 м высота стойки составит 3 м. Здесь же приводится коэффициент пересчета для диагонального стропила, достаточно умножить длину заложения на величину соответствующей табличной поправки.
На первом этапе определим координаты установки вертикальных стоек конька и его длину. Для этого измеряем расстояние от угла до точки пересечения осевой линии и мауэрлата, далее откладываем полученный отрезок от угла вдоль оси конька и проводим линию параллельно стене. Точка пересечения оси и проведенной линии даст место установки одной из коньковых стоек. Аналогичную процедуру потребуется выполнить еще раз на противоположной стене, в результате получим точку установки второй стойки и длину коньковой балки.
На втором этапе, используя строительный отвес, нужно будет измерить линейкой заложение диагональной стропило, зная угол наклона ската, можно рассчитать длину накосной стропильной балки. Аналогичным образом вычисляется длина рядовых и центральных стропил.
Чуть сложнее выполняется расчет нарожников. Сначала диагональную стропильную балку размечают шагом установки нарожников, как правило, это 70-90 см. Каждый нарожник можно рассматривать, как катет треугольника. Зная величину катета и высоту точки примыкания нарожника к диагональной балке, можно легко рассчитать размер нарожного стропила.
Если в конструкции четырехскатной крыши для усиления диагоналей используются шпренгеля, то их величину можно вычислить еще проще. Чаще всего их устанавливают на расстоянии от угла в 1/3 от длины заложения.
Особенности сборки каркаса четырехскатной крыши
Процесс сборки стропильной системы четырехскатной крыши всегда начинается с установки центрального элемента каркаса - конькового прогона и вертикальных стоек. Коньковая скамейка может собираться из бруса, сечением 70х100 мм, но чаще всего стойки изготавливают из спаренной доски 50 мм. Чтобы увеличить жесткость всей системы коньковой балки и стоек, на угловые стыки набивают металлические пластины, а саму раму усиливают внутренней распоркой.
Обычно сборку стропильных балок выполняют на гвоздях, а места усиления стальными накладками фиксируют болтовыми соединениями. Прежде чем ставить стропильные балки, обычно изготавливается запильный шаблон в виде прямоугольного треугольника из листа фанеры. Острый угол должен соответствовать углу наклона скатов. С помощью шаблона вырезают на стропилах привалочные площадки для опор на мауэрлат и конек.
Процесс установки стропил начинается с монтажа центральных стропильных балок, которые обеспечат необходимую жесткость коньковой рамы в осевом направлении. Иногда обходятся без них, в этом случае сразу переходят к монтажу крайних пар рядовых стропил, но брус только прихватывают гвоздями, без окончательной фиксации к коньку.
После усиления коньковой рамы устанавливают угловые диагональные стропила. Обычно длину бруса или балки вырезают с запасом, так как верхний край нужно будет запиливать под двойным углом, сначала под углом наклона ската, после косую кромку скашивают под углом в 45 о. На последнем этапе ставят шпренгеля, подкосы, набивают нарожники и рядовые стропила.
Заключение
Наиболее сложным этапом сборки стропильной системы четырехскатной крыши считается стыковка двух диагональных балок с коньком. От того, насколько точно выполнена врезка диагоналей, зависит прочность и устойчивость всей четырехскатной крыши, поэтому большую часть времени приходится тратить на подгонку и подрезку размеров стропил. Остальная часть сборочных операций практически не отличается от постройки двухскатной стропильной системы.
Четырехскатная крыша, при условии грамотного ее возведения, отличается не только презентабельным внешним видом, но и повышенной прочностью, которая позволяет ей эффективно противостоять атмосферным осадкам и сильному ветру. В данной статье мы расскажем о том, каково устройство стропильной системы четырехскатной крыши, рассмотрим разновидности таких каркасов, а также опишем подробный план работ по их возведению.
Сравнительная характеристика видов каркаса: шатрового и вальмового
В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.
Отличительные черты четырехскатных кровель различной конструкции:
- В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
- Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.
Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.
При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.
Как правило, системы стропил вальмового и шатрового типа комбинируют с традиционными – односкатными, двускатными и ломаными крышами в рамках одного объекта.
Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.
- Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
- Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
- Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.
Обратите внимание, что способ укладки мауэрлата и всей стропильной системы следует предусмотреть на этапе проектирования здания. При отсутствии внутренних несущих стен и невозможности размещения опорных элементов для центральной части крыши, применяется технология висячих стропил. Однако чаще всего устанавливают все-таки наклонный тип стабильного каркаса, предусмотрев заранее наличие несущих конструкций.
При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:
- Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
- Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.
Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.
Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.
В целом процесс возведения крыши с четырьмя скатами включает такие этапы:
- Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
- Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
- Установка наслонных стропильных ног под ту или иную конструкцию.
- Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
- Разметка и монтаж нарожников.
Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.
Строительство вальмовой крыши
Поскольку в частном строительстве используются преимущественно вальмовые крыши с наслонными стропилами, рассмотрим подробнее процесс монтажа четырехскатной стропильной системы такой конструкции. Опорой для конструкций будут служить перекрытия, размещенные на мауэрлате.
Фиксация методом врубки будет выполняться лишь в месте стыковки конька со стропилами, поэтому мауэрлат можно устанавливать на обычных креплениях. В рассматриваемом здании коробка дома имеет размеры 8,4×10,8 м. Крыша на плане будет превосходить размеры дома на 40-50 см с каждой стороны – это ширина карнизного свеса.
План укладки опор на мауэрлат
В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.
- В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
- При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.
Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.
Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.
В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.
К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.
Сборка конькового участка четырехскатной крыши
Центральный отрезок крыши вальмового типа является не чем иным, как традиционной двухскатной конструкцией. Следовательно, ее сборка выполняется по технологии для скатных кровель. Хотя подобная конструкция обычно предусматривает наличие лежня, на котором размещаются опоры под конек, в данном примере функции такого элемента возложены на центральную балку перекрытия.
Коньковый участок крыши выполняют так:
- Сначала собирают опорную конструкцию под стропила, которые верхними пятками будут упираться в коньковую балку. Сам конек будет поддерживаться тремя опорными столбами, из которых средний монтируется непосредственно на центральном брусе перекрытия. Чтобы правильно установить два крайних столба, под них поверх перекрытия размещают поперечные бруски, по длине охватывающие не менее 5 балок. Подкосы обеспечивают дополнительную устойчивость конструкции. Опорные элементы каркаса изготавливают из бруса сечением 100×150 мм, а подкосы – из досок 50×150 мм.
- Чтобы все стропила были одинаковыми, для их нарезки изготавливают шаблон. Для этого доску нужной длины примеряют на месте монтажа, делают разметку запилов, после чего по ней выполняют нарезку всех стропилин.
- Готовые стропила опирают на коньковую балку местом врубки, а нижнюю часть закрепляют на выносе.
Обычно балки перекрытий размещают перпендикулярно коробке, чтобы упор стропильных ног в центральной части крыши приходился именно на них. Поскольку в рассматриваемом примере стропила стыкуются с выносом, необходим монтаж дополнительных опор. Их размещают таким образом, чтобы перераспределить нагрузку со стропил и опор на стены.
В конце нужно установить с каждой стороны по три ряда выносов. После этого к балкам перекрытий и выносам строго горизонтально крепится карниз, облегчающий дальнейшие работы с крышей.
Крепление угловых выносов стропильной системы
В углах за карнизной доской необходимо установить угловые выноса.
Их крепят так:
- От угла до места условного пересечения балки перекрытия с крайней опорой каркаса натягивают шнурку.
- По ее контуру в нужном месте размещают брусок. На бруске нужно отметить места, где он пересекает балку перекрытия и угловой стык карниза. По разметке все лишнее обрезают.
- С помощью уголков готовый элемент крепится к перекрытию и мауэрлату.
Те же действия выполняются со всеми оставшимися выносами.
Устройство накосных стропил - чертежи
Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.
Процесс создания и монтажа накосов таков:
- С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
- Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
- Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
- В другой заготовке для нижней пятки отпиливаем участок под углом α.
- С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
- Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
- Стыковка досок производится гвоздями на расстоянии 40-50 см.
- Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.
Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.
Сборка и монтаж вальмовых стропильных ног
По натянутой шнурке от конька к центру ската замеряем нижний угол γ и вычисляем противоположный угол δ=90º-γ. Так же, как и с диагональными деталями, изготавливают шаблоны для запилов на верхней и нижней пятке элемента, чтобы он плотно вошел между диагональными стропилами. Изготовив центральное стропило вальмы, его нужно установить в соответствующем месте.
Жесткость конструкции и надежное крепление наиболее коротких нарожников обеспечивается путем установки коротких выносов между карнизом и угловыми выносами.
На следующем этапе делают шаблоны для нарожников:
- Кусок доски отпиливают под углом δ и примеряют на месте соединения с диагональной ногой.
- Различают лишние участки, затем их отпиливают. Этот шаблон понадобится для создания всех нарожников, которые будут установлены с одной из сторон вальмы. Для другой половины запил на заготовках нужно будет сделать с противоположной стороны.
- Нижнюю пятку нарожников подрезают по шаблону, отпиленному под углом γ. Такая заготовка подойдет для создания нижних стыков на всех нарожниках.
Изготовление нарожников производится с учетом расчетной длины элементов и согласно изготовленным шаблонам. Они заполнят плоскости вальм и основных скатов. Установку этих деталей выполняют так, чтобы места стыковки накосов с нарожниками с противоположных сторон не сходились в одном месте, то есть вразбежку. Крепежными элементами для соединения нарожников с диагональными стропилами служат уголки, а с выносами и балками перекрытия – зубчатые пластины или уголки – кому что удобнее.
Сооружение крыши с шатровым типом каркаса выполняется по тем же технологиям, что и с вальмовым. Единственное отличие заключается в отсутствии конька в шатровых крышах. В данном случае монтаж стропильной системы шатровой кровли начинается со стыковки диагональных стропил, а затем – нарожников. Если же используются висячие стропила, сначала выполняется монтаж центральной фермы.
Таким образом, детальное изучение особенностей строительства четырехскатных крыш позволит вам приступить к созданию каркасной конструкции со знанием дел.
Крыши с четырьмя скатами обладают более высокой надежностью и устойчивостью к нагрузкам. Такая конструкция гораздо сложнее, чем обычная двускатная, и монтаж занимает больше времени. И все же, четырехскатная крыша своими руками является вполне выполнимой задачей, если правильно подготовиться и подробно изучить тонкости ее устройства.
Четырехскатная крыша имеет множество вариаций. Самая простая конструкция представляет собой 2 ската трапециевидной формы, соединяющихся по центру кровли, и 2 треугольных ската со стороны фронтонов. Иногда все четыре ската делают треугольными, тогда ребра крыши сходятся в центральной точке. Более сложные конструкции предполагают наличие ломаных линий, сочетание коротких скатов с фронтонами, встроенные прямые и наклонные окна, а также многоуровневые скаты.
Без соответствующего опыта соорудить стропильную систему такой конфигурации невозможно, поэтому лучше обратить внимание на стандартную вальмовую крышу.
Наклон скатов может иметь угол от 5 до 60 градусов. Чтобы высчитать оптимальное значение уклона, необходимо учесть следующие факторы:
Для обустройства мансарды пологие скаты не подходят, поскольку они забирают слишком много свободного пространства. Поэтому, если мансарда запланирована в проекте дома, угол наклона кровли должен быть от 45 градусов и выше. Выбрать угол наклона в зависимости от вида кровельного покрытия можно с помощью таблицы.
Атмосферные нагрузки также имеют большое значение. Там, где выпадает много снега, нельзя делать уклон меньше 30 градусов, иначе стропильная система не выдержит нагрузок. Если же угол наклона больше 60 градусов, снеговую нагрузку можно не учитывать. Кроме перечисленных факторов следует продумать расположение таких объектов, как баки для воды или вентиляционные камеры. Обычно они подвешиваются к стропилам и оказывают на них дополнительную нагрузку. После предварительных расчетов можно приступать к составлению чертежа стропильной системы.
Материалы для монтажа кровли
Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.
Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.
Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.
В процессе работы потребуются инструменты:
- ножовка;
- строительный уровень;
- отвес и рулетка;
- молоток;
- дрель;
- шуруповерт;
- стамеска;
- дисковая пила.
Технология монтажа стропильной системы
Шаг 1. Укладка мауэрлата
В домах из бруса функции мауэрлата выполняет последний венец сруба, в котором вырезают специальные пазы под стропила. В кирпичных домах мауэрлат укладывают на стены по периметру коробки, предварительно закрепив между кирпичами последних рядов металлические шпильки с резьбой. Чтобы точнее разметить отверстия под крепежи, брус поднимают и укладывают сверху на острия шпилек, а затем ударяют по нему молотком. После этого на дереве остаются четкие отметины, по которым и просверливают отверстия.
Сняв брус для просверливания, поверхность стен застилают одним или двумя слоями гидроизолирующег о материала, обычно это рубероид. Его кладут прямо на шпильки и продавливают книзу. Далее укладывают мауэрлат, совмещая отверстия со шпильками, выравнивают по горизонтали и накручивают плотно гайки на резьбу. На углах брусья соединяют металлическими пластинами или скобами. После закрепления брус не должен сдвигаться даже на миллиметр, ведь от этого зависит надежность всей стропильной системы.
Шаг 2. Монтаж стоек
Если в доме отсутствует центральная несущая стена, необходимо уложить опорную балку перпендикулярно несущим балкам перекрытия. Соединяют две доски сечением 50х200 мм, оставляя между ними зазор 50 мм. Для этого между досками вставляют короткие бруски толщиной 50 мм и прибивают их гвоздями. Расстояние между брусками около 1,5 м, на концах балки не скрепляют. Вымеряв середину чердака, укладывают опорную балку так, чтобы ее концы выходили за границы мауэрлата на 10-15 см.
Теперь берут 3 доски 50х150 мм, обрезают по высоте крыши, с помощью отвеса устанавливают на опорной балке. Каждая стойка должна упираться в балку там, где доски соединены бруском. Стойки временно укрепляют укосинами из брусьев. Верх стоек соединяют коньковой балкой, в качестве которой используют доску 50х200 мм.
Шаг 3. Крепление центральных стропил
Берут стропильную доску и прикладывают ее одним концом к коньковому брусу, а другим к мауэрлату с фасадной стороны здания. Сразу же регулируют длину карнизного свеса, лишнее обрезают. Карандашом отмечают линии запилов, после чего обрезают верхний конец доски и делают паз в мауэрлате на 1/3 ширины стропила. Доску прибивают к коньку, нижний край вставляют в паз на мауэрлате и закрепляют металлическими пластинами.
Точно так же изготавливают остальные стропила и устанавливают их с шагом 60 см с фасада дома. Крайние доски должны располагаться перпендикулярно коньковому брусу и крепиться на его концах. С противоположной стороны здания все делают аналогично. На вальмах располагается только по одному стропилу с каждой стороны: доска ставится на ребро и крепится верхним концом к коньковому брусу, а нижний конец вставляют между досками опорной балки и фиксируют гвоздями.
Шаг 4. Крепление угловых стропил
Для изготовления угловых стропил обычно соединяют две доски сечением 50х150 мм. В одном из верхних углов коробки, в точке соединения балок мауэрлата, вбивают гвоздь и завязывают на нем тонкий шнур. В точке соединения конька и центрального стропила со стороны вальмы также вбивают гвоздь, протягивают к нему шнур и закрепляют. Так обозначают линию диагональных, или угловых, стропил. Их длина должна быть одинаковой, иначе крыша будет неровной. Подготовленное стропило поднимают наверх, выставляют вдоль разметки и соединяют с коньковым брусом и мауэрлатом. Свес стропила составляет примерно 50-70 см.
Шаг 5. Установка нарожников
Для закрепления диагональных стропил используют нарожники – укороченные стропила, упирающиеся нижним концом в мауэрлат и расположенные под прямым углом к коньковому брусу. Они крепятся с шагом 60 см, начиная от крайнего рядового стропила. По мере приближения к диагонали, нарожники делают все короче. Теперь необходимо укрепить конструкцию затяжками и раскосами, а также установить дополнительные вертикальные опоры.
Если длина пролета под диагональным стропилом больше 7 м, требуется установить еще одну опору на расстоянии четверти длины пролета от угла чердака. Нижний конец стойки должен опираться на балку перекрытия. В случае, когда балка находится дальше обозначенного места или вовсе отсутствует, вместо вертикальной стойки крепят шпренгель – горизонтальную перемычку из бруса, торцы которой прибивают к нарожникам.
Шаг 5. Монтаж обрешетки
Когда все опоры установлены, можно набивать обрешетку. Для четырехскатной крыши обрешетка выполняется так же, как и для двускатной. Сначала крепится гидроизоляционна я мембрана, на каждом скате отдельно. Стыки тщательно проклеивают скотчем, а затем поверх мембраны набивают тонкие рейки для обеспечения воздушного зазора. Доски набивают с шагом до 40 см, в зависимости от вида кровли, и обязательно перпендикулярно стропилам.
На этом сборка стропильной системы считается завершенной. Остается только утеплить конструкцию, уложить кровельное покрытие, смонтировать ветровые планки и обшить свесы. Чтобы четырехскатная крыша смотрелась более стильно, рекомендуется установить на скатах наклонные или прямые окна.
Видео — Четырехскатная крыша своими руками
Warning
: Use of undefined constant WPLANG - assumed "WPLANG" (this will throw an Error in a future version of PHP) in /var/www/krysha-expert..php
on line 2580
Warning
: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert..php
on line 1802
Четырехскатная (вальмовая) крыша считается одной из самых сложных конструкций. Как и любая, имеет свои преимущества и недостатки. Для принятия взвешенного решения нужно ознакомиться с реальными эксплуатационными характеристиками четырехскатной крыши.
Недостатки
Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.
Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.
Виды четырехскатных крыш
В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?
Таблица. Виды четырехскатных крыш.
| Вид вальмовой крыши | Краткое описание |
|---|---|
| Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории. |
| Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы. |
| Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат. |
| Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство. |
Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.
Пошаговая инструкция по строительству четырехскатной крыши
Для примера рассмотрим вариант самой простой из перечисленных типов вальмовых крыш – классический. Но даже такая простая конструкция вальмовой крыши намного сложнее, чем любая двухскатная.
Важно. Приступать к строительству вальмовой крыши можно только после того, как профессионалы сделали все расчеты. Оптимальный вариант – заказать проект дома в соответствующих организациях. Это обойдется значительно дешевле, чем восстановление конструкции после ее разрушения.
Презентабельный внешний вид, надежность, долговечность – все это четырехскатная крыша, чертеж, расчет и монтаж которой, конечно, довольно сложно сделать самостоятельно, но ведь всегда можно обратиться за помощью к квалифицированным специалистам.
Заметное преимущество четырехскатных крыш состоит в том, что в таких постройках очень удобно оборудовать мансардные этажи. Помещения получаются очень комфортными и просторными, идеально подходят для проживания в отличие от домов, например, с двухскатными крышами.
В настоящее время стало появляться все больше зданий, выполненных по такому плану. Плюс многоскатной крыши – возможность применения на абсолютно разных постройках, от бани до крупного частного коттеджа.
Дома с четырехскатными крышами выглядят по-настоящему добротно и дорого, и поэтому, не стоит жалеть время и средства на её обустройство.
Основные разновидности четырехскатных крыш
Фронтонов (это треугольные завершения фасадов постройки, ограниченные с боков двумя скатами крыши, а у основания карнизом) на такой кровле нет, а чердачные окна размещаются в скатах.
Эта кровля намного экономичней двухскатной по затратам на стеновые стройматериалы, но наклонные ребра на стыках вальм и фронтальных скатов требуют установки весьма сложной стропильной конструкции и дополнительного замера, подгонки кровельного материала.
Скаты зачастую делают с разными уровнями наклона, благодаря чему и создается силуэт ломаной крыши.
- Полувальмовая (датская) конструкция. Отличается от предыдущей наличием фронтона, который наверху имеет небольшую вальму. Защита от ветровых нагрузок у такой кровли обеспечивается коньком (верхним горизонтальным ребром крыши, образованным из-за пересечения двух скатов). Наиболее часто подобное устройство кровли встречается в регионах с частыми сильными ветрами.
- Шатровая конструкция. Имеет вид пирамиды: четыре треугольных ската, сходящиеся вершинами в одном месте. Такие кровли не имеют фронтонов, возводятся на небольших постройках в форме равностороннего многоугольника или квадрата. Монтаж стропильной системы у такой крыши очень сложен.
Создание проекта четырехскатной крыши
Перед тем как приступить к работе по обустройству крыши, её необходимо спроектировать, осуществить расчеты по конструкции, а также создать её чертеж.
Проект четырехскатной крыши предусматривает, что наклон скатов такой кровли может быть в промежутке от 5 до 60 градусов. Зависит он от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов.
В районах с частыми и сильными осадками уклон скатов должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и редкими дождями наклон скатов обычно делается намного меньше.
Если угол наклона составляет примерно 5-18 градусов, рекомендуют использование рулонного покрытия; 14-60 — асбестоцементных листов, кровельного металла; 30-60 – черепицы.
Высота кровельного конька рассчитывается с помощью тригонометрического выражения для прямоугольных треугольников.
Расчета стропил – начало составления всего проекта дома. Сечение их определяют в зависимости от ожидаемой нагрузки (веса стропильных конструкций, пирога кровли, внешних воздействий), и степени наклона крыши. С помощью расчетов определяется и шаг между стропилами, проверяется их несущая способность.
План стропил четырехскатной крышипредусматривает какие стропила целесообразно использовать — наслонные или висячие. Также выясняется, нужны ли дополнительные элементы: раскосы, затяжкии т.д.
Если случается так, что стандартные параметры пиломатериалов не подошли для будущей кровли, можно их модифицировать. Например, вы можете увеличить длину стропил или жесдвоить балки. Также можно применять клееные или наборныестропильные ноги (они заметно мощнееи длиннее обычных).
Воздействие нагрузок на систему стропил
Стропила подвергаются постоянным (масса кровли, обрешетки, стропил и т.д.) и временным (ветер, осадки) нагрузкам.Основной расчетный параметр снежной нагрузки, принятый в России для средней полосы – 180 кг/м?. Снеговой мешок может увеличить этот показатель до 400-450 кг/м?.
Если уклон крыши больше 60 градусов, снеговая нагрузка не берется в расчет.
Стандартная расчетная величина ветровой нагрузки для средней полосы России — 35кг/м?.
Если уклон крыши менее 30 градусов, в чертеже поправка на ветер не учитывается.
Параметры нагрузок корректируются для местных условий климата за счет особых коэффициентов.Совокупная масса крыши рассчитывается, исходя из количества используемых материалов и общей площади сооружения.
В расчеты вводят показатели полезной нагрузки на систему, если к фермам подвешивают потолки, устанавливают водонагревательные баки, вентиляционные камеры и т.д.
Обязателен расчет прочности стропил и степени возможной деформации при различных условиях.
В качестве стропил чаще всего используются: прямоугольный брус с сечением, соответствующим рассчитанным нагрузкам, доски с параметрами 5?15, 5?20 см.
Чаще всего выбор останавливают на пиломатериалах хвойных пород (еловых, сосновых) с влажностьюв пределах 18-22%, обработанных антисептическими средствами и антипиренами.
Для повышения жесткости и устойчивости геометрии стропильной системымногоскатной крыши иногда вводят стальные элементы.
Монтаж и установка стропильной системы
Перед тем, как приступит к монтажу, нужно подобрать необходимые материалы и инструменты. Кроме этого, неплохо будет обзавестись прорисовкой всей конструкции на бумаге. Из материалов обязательно понадобятся: теплоизоляция (минеральная вата, например), гидроизоляция, пароизоляция, деревянные балки, кровельный материал, дерево для обрешетки. Необходимые инструменты: дрель, шуруповерт, молоток, гвозди, саморезы, уровень, рулетка, мерная рейка и т.д.
Схема четырехскатной крыши предполагает наличие стропил, опорных брусьев, раскосов, и других элементов, необходимых для придания всей конструкции жесткости.
Стропила, имеющие сечение от 5?15 см придадут надежность конструкции. Когда пойдете за покупкой пиломатериала на стропила, не выбирайте мокрый, крученый или с серьезными изъянами.
Монтаж кровли всегда производят снизу вверх. Первым делом укладывают опорные балки (мауэрлат), на которые впоследствии устанавливают стропила. Так у вас получится нижний каркас, который должен выходит за пределы стен на 40-50 см. Не желательно, чтобы выпирание стропил от краев стен превышало оговоренные выше пределы, иначе объект будет выглядеть негармонично.
Не забывайте проверять правильность установки с помощью строительного уровня.
Если у здания деревянные стены, опорные балки не нужны, так как в роли мауэрлата будет выступать верхний венец сруба.
После из каждого угла здания устанавливаются каркасные стропильные ноги, они называются накосными (диагональными). Верхние части стропильных ног, если необходимо, можно придержать системой из раскосов и стоек.Их главная задача — разгрузить стропила, путем перераспределения нагрузки по внутренним стенам или опорным столбам, а также - придать всей конструкции достаточную жесткость.
Следует с особой тщательностью отнестись к узлам присоединения стропильных ног к мауэрлату. Это главные точки, которые отвечают за прочность стропильной системы в целом. Свес четырехскатной крыши регулируется посредством длины диагональных стропил.
Поможет в работе особая таблица коэффициентов с представленными в ней соотношениями длины и заложением стропил для разных наклонов ската крыши. В одном её столбце указаны коэффициенты для промежуточных, в другом - для угловых стропильных ног.Для того, чтобы подсчитать нужную длину стропила, умножьте заложение на коэффициент. Такую таблицу вы без труда сможете найти в интернете.
В тех местах, где отсутствуют несущие стены, пятки стропил можно разместить на продольных балках (боковых прогонах). Кроме этого монтируется балка в центре, она крепится на трех подпорках: посередине и с двух концов.
Если у вас большая площадь крыши, не обойтись без обустройства шпренгельных ферм, которые примут на себя часть нагрузки от накосных стропил. Шпренгельные фермы нуждаются в устройстве затяжек, на которые они будут опираться. Иногда их можно закрепить на имеющихся поперечных или продольных балках.
Параметры, связанные с высотой и степенью наклона кровли определяются именно высотой накосных стропил и горизонтальной верхней балкой (коньковым прогоном).
После того, как установили направляющие стропила, приступайте к постройке основного каркаса. Наклонные (нарожные) стропила закрепите к опорным балкам, а также коньковому прогону.
Устанавливать их следует с шагом 40-50 см, не больше.В случае, если промежутки будут слишком большими, стропильная система,возможно, не выдержит нагрузок от выпавшего снега.Схема стропильной системы четырехскатной крыши обязательно должна учитывать этот факт.
Скрепите наклонные стропила между собой примерно на расстоянии метра от верхней стропильной балки.Сделать это возможно с помощью досок с сечением не меньше 4*12 см.
Необязательно подбирать нарожные стропила строго по длине, ведь ихвероятнее всего придется обрезать. Главное проследите, чтобы они не оказались слишком короткими.
- дабы свести вероятность возникновения ошибок к минимуму, используйте при замерах не рулетку, а специальную мерную рейку;
- наметьте осевую линию по верхней обвязке торцевой стены. После этого замерьте половину толщины конькового бруса, нанесите линию размещения первого из всех центральных промежуточных стропил;
- совместите конец рейки и линию размещения того из стропил, которое вы пометили чуть раньше. На другой конец мерной рейки скопируйте линию внутреннего контура боковой стены (тем самым вы произведете заложение промежуточного стропила). Перенесите линию наружного контура стены и свес крыши на мерную рейку;
- для определения будущего места нахождения второго из центральных стропил, передвиньте мерную рейку на стену сбоку, перенесите на неё нужное заложение стропила от внутреннего угла верхней обвязки;
- повторите весь алгоритм действий в каждом из углов. Придерживаясь этой схемы, вы определите расположение концов конькового бруса, а также всех центральных промежуточных стропил.
После установки стропильной системы в соответствии с планом, делают обрешетку, пароизоляцию, гидроизоляцию, контробрешетку, а также утепление кровли.
Завершающий этап возведения четырехскатной крыши
После монтажа всей конструкции четырехскатная крыша (как и любая другая) предусматривает создание обрешетки. Для этой цели используют деревянные доски толщиной 50 или 40 мм. Главное, чтобы материал был высококачественный и хорошо просушенный.
Перед устройством обрешетки необходимо простелить пленку, изолирующую крышу от пара и влажности. Такая пленка крепится с помощью степлера. Кроме этого, ни в коем случае нельзя упустить из виду теплоизоляцию, которая должна быть обустроена в чердачном помещении. Теплоизоляция необходима, чтобы поддерживать в здании нормальный температурный режим. И уже после этого производится установка четырехскатной кровли.
И последний этап — укладка кровельного покрытия. В выборе вы не ограничены, руководствуйтесь собственным вкусом, материальными возможностями и конструктивными особенностями вашей крыши. Главное, прикрепите материал достаточно прочно, аккуратно, чтобы дождь не мог проникать внутрь помещения через стыки, а ветер – срывать фрагменты кровли.
Схема стропильной системы вальмовой крыши весьма сложна, как уже не раз говорилось выше, но не стоит её пугаться. Самое главное произвести все расчеты и замеры правильно, а также не ошибиться с разметкой. Досконально разобравшись в этом один раз, вы сможете без труда повторить аналогичное строительство. Конечно, одному человеку будет довольно сложно справиться с предстоящим объемом работ, так что пара помощников не помешает.
