Колун дровокол механический. Самодельные дровоколы – конструкция и видео изготовления. Видео: изготовление “морковки” для дровокола в гараже

Заготовка топлива для отопления дома в зимний период является важным и ответственным мероприятием. Много сил отнимается во время ручной рубки дров. Чтобы ускорить и облегчить процесс, хозяева зачастую максимально механизируют операции. В частности можно изготовить для домашнего пользования дровокол своими руками. Покупка такого аппарата потребует существенных финансовых затрат, а самодельный дровокол обойдется дешевле и будет оптимизирован под конкретные условия использования.

Качественное горение поленьев в твердотопливной печи зависит не только от породы дерева, но и от физических параметров поленьев, к которым относится:

длина заготовки;
диаметр полена;
форма.

Чрезмерно толстые заготовки будут долго разгораться и могут даже не полностью перегореть. Слишком маленькие и тонкие дрова быстро перегорят, не отдав достаточное количество тепла помещению. В подобной ситуации выручит собранный дровокол своими руками, чертежи, фото, инструкции для которого готовятся заранее.

Классификация оборудования

Перед тем, как сделать дровокол гидравлический своими руками либо в гаражных условиях собрать механический дровокол своими руками, стоит определиться с типом конечного устройства. В каждой конструкции имеются свои достоинства и недостатки. Однако, подобное устройство для колки дров окажется более выгодным в финансовом плане, чем приобретенное в строительном магазине.

По типу установки заготовки оборудование делится на две группы:

Горизонтальный тип. Бревно укладывается на станину горизонтально и перемещается вдоль своей оси по направлению к рабочему инструменту. Готовый самодельный аппарат может быть разработан с обратным действием, когда сама режущая часть внедряется в неподвижное зафиксированное бревно.
Вертикальный тип. В заготовку режущая часть входит вертикально. При данном позиционировании требуется фиксация бревна. В некоторых случаях это делается руками либо специальными приспособлениями.

Комбинированный тип. Встречается достаточно редко в самодельных схемах. Востребован в промышленных условиях на деревообрабатывающих предприятиях.
Выбирая способ, как сделать дровокол своими руками, необходимо подбирать тип привода для оборудования:
За счет работы бензиновых или дизельных аппаратов. Такие варианты являются наиболее распространенными из всех автономных самоделок. Они являются высокоэффективными и благодаря своей мобильности могут использоваться максимально близко к источнику сырья.
Дровокол механический является достаточно надежным оборудованием и применяется в случае выполнения относительно небольшого объема работ. Самодельный механический агрегат нуждается в небольшом количестве материалов, что является его преимуществом перед остальными типами конструкций.

Дровокол ручной своими руками на электротяге является стационарным. Однако, при подобной схеме исполнения пользователь получит менее производительное устройство.

Ключевым элементом в конструкции любого агрегата, включая гидравлический дровокол, изготовленный своими руками, является форма колуна - рабочей части станка. Колун бывает следующих форм:

Клиновая форма. Клин врезается с большой скоростью между деревянными волокнами и расщепляет заготовку на две части.

Крестообразная форма. Для работы аппарата требуется большое усилие, чтобы войти между волокнами и поделить заготовку на четыре и более частей.
Винтовая (конусная) форма. Рабочая часть с нарезанным винтовым профилем на конусе вкручивается между волокнами и расщепляет таким образом заготовку.

Разновидности приспособлений

Перед тем, как приступить к работе, желательно определиться с видом оборудования, которое классифицируется по нескольким признакам:

наличие двигателя - это могут быть пружинные колуны, независимые от электричества, гидравлика, бензиновый или электрический агрегат;
собственно конструкция - вертикальная, горизонтальная, смешанного типа, реечная или конусная;
способ раскола дров - с помощью винтовой пары, по принципу шурупа, воздействие пневматики или гидравлики.

Самый простой дровокол состоит из стационарного стола, консоли и стойки.

Для работы конусного агрегата понадобится уже двигатель с соответствующим оснащением, приводной вал и рабочий орган, соединенный с механизмом цепью или ремнем передачи.

Для нормальной работы реечного дровокола нужны двигатель, приводной вал, цепная или ременная передача, шестерня и рейки. По самостоятельной сборке это сложная конструкция, принцип работы которой сводится к преобразованию крутящегося вала в последовательное движение рабочей части.

Если речь идет о небольшом объеме деревянного топлива, то с этим справится простая конструкция - механический или гидравлический дровокол. Помимо того, что сама сборка не требует исключительных знаний, они легко разбираются и работают без двигателя и сложной оснастки. Такого объема хватает для камина, бани, которой пользуются изредка, и дружеских посиделок у костра. Если же нудно заготовить дрова для отопления дома зимой или для нормальной работы теплицы на печном отоплении, механики будет недостаточно. Для этих целей покупают, как правило, бензиновые или электрические дровоколы.

Механический пружинный аппарат

Наименее затратной в изготовлении является механическая схема. Усилие в ней формируется за счет пружины. Станина из металлических квадратных профилей базируется в это время на горизонтальной плоскости. Торец заготовки упирается в расположенный внизу колун.

Устройство состоит из нескольких элементов:

консоль;
опорный стол;
стойка.

ВИДЕО: Очень простой, но эффективный механический колун

Винтовые колуны

В последнее время весьма популярными стали агрегаты с конусной винтовой рабочей частью. Это связано с относительной простотой их изготовления и удобным обслуживанием. Подобная конструкция требует предварительного составления подробной схемы, чертежа либо образмеренного эскиза.

Составными элементами ручного дровокола такого типа являются:

станина, сваренная из строительного металлического профиля и листового железа;
силовая установка в виде мотора на электротяге или жидком топливе;
привод цепной со звездочками и цепью или ременной со шкивами и ремнем;
вал с винтовым конусом, закрепленный в подшипниках качения;
упор для заготовки.

Конус изготавливается из стали марок ст45 или 40Х. Желательно готовое изделие закалить, чтобы придать ему необходимую твердость.

В процессе изготовления и сборки необходимо руководствоваться некоторыми правилами безопасности:

категорически запрещено по правилам безопасности использовать насадку напрямую с мотором без понижающего редуктора, которым обычно вступает цепной привод или установленный редуктор с шестернями;
монтаж электрического блока должен проводиться в соответствии с основами безопасности;
для ременной или цепной передачи требуется защитный кожух, чтобы предотвратить захватывание приводом обшлага рукавов и пр.;
оптимальной является скорость вращения рабочей части около 250 об/мин;
опоры вала предпочтительней крепить не сваркой, а винтами.

Чтобы повысить мобильность изобретения, стоит установить всю конструкцию на колеса. При этом необходимо позаботиться о наличии тормозной системы. Стоит учитывать, что при значительном снижении скорости вращения уменьшается производительность оборудования, а повышение сказывается на безопасности.

Как сделать гидравлический дровокол

Внутри гидроцилиндра рабочие жидкости способны создавать существенно большие усилия, чем это возможно для винтовых пар. В связи с этим нередко данное оборудование применяется в качестве толкателя заготовки к колуну.

Чтобы в домашних условиях сделать самодельный гидравлический дровокол с минимальными затратами, можно использовать для данных целей гидродомкрат.

Принцип работы такого устройства заключается в том, чтобы на стационарно установленное лезвие надвигать деревянную заготовку. Для этого гидравлический толкатель перемещается по направляющим из швеллеров к ножу.

Преимуществом данной конструкции перед электрической схемой является то, что во втором случае электропривод будет толкать пенек даже при высоком сопротивлении, что способно привести к сгоранию мотора. Гидравлика наращивает силу постепенно и во время достижения значительного сопротивления может оставаться на месте, не ломая конструкцию и не причиняя иного ущерба станку.

Большинство гидравлических аппаратов работает в горизонтальном виде, однако, принципиальная схема обоих типов является одинаковой. Развиваемое усилие составляет около 3-5 т и зависит от используемого цилиндра. Для бытовых условий данной мощности вполне хватает. Считается, что такой тип является более эффективным, чем винтовая конструкция.

ВИДЕО: Как сделать колун своими руками

Для жителей больших городов может показаться, что процесс заготовки дров перед отопительным сезоном ушел прошлое. Однако многие владельцы частных домов хорошо знакомы с этой процедурой, которая повторяется из года в год. Поэтому стоит разобраться, как облегчить задачу по подготовке дров для отопления. Прекрасное решение – сделать дровокол своими руками.

Достоинства дровоколов очевидны:

облегчение физического труда;
увеличение скорость процедуры;
дровокол под силу сделать своими руками;
для работы нужно лишь включить станок;
устройство может работать длительное время без остановки;
можно обработать больший объем за промежуток времени меньший, чем в ручном режиме;
заготавливать дрова своими руками может даже женщина.

Однако есть и минусы:

довольно высокая стоимость готового устройства;
сложность конструкции.

Чтобы нивелировать недостатки, можно использовать самодельный дровокол. Конструкция может быть упрощенной, а в качестве составляющих можно использовать подручные элементы. Такой дровокол вполне можно реализовать своими руками.

Как пользоваться?

Самодельные дровоколы можно легко использовать в бытовых условиях, однако нужно учесть определенные особенности. К примеру, если изготовлен дровокол своими руками с электродвигателем, стоит учитывать его мощность. Рекомендуемый минимум – 3 кВт. Качественный двигатель приводит в движение насос, что заставляет вращаться резьбовой конус дровокола, который и раскалывает бревно на части. Нужно лишь своими руками придерживать заготовку.

Примечание: Работая с таким дровоколом, следует не просто знать, но и четко соблюдать правила техники безопасности. В противном случае возникает высокая вероятность получения травмы, что может серьезно навредить здоровью.

Варианты

Прежде чем разобраться, как сделать дровокол своими руками, следует рассмотреть существующие разновидности этих устройств. Это позволит определиться с типом конструкции.

По расположению выделяют:

горизонтальные;
вертикальные.

Горизонтальные модели предполагают размещение бревна на станине. Есть две схемы работы и изготовления дровоколов своими руками:

Подающий механизм перемещает бревно к режущему инструменту.
Бревно фиксируется, а перемещается нож.

В вертикальных дровоколах заготовка фиксируется в определенном положении. Нож давит на нее сверху. Такие заводские или самодельные дровоколы характеризуются высокой производительностью, однако требуют периодического участия, для поддержания заготовки.

По типу привода различают:

дизельные или бензиновые – полностью автономные модели;
электрические – стационарные устройства;
дровоколы механические – для небольших объемов.

Можно реализовать каждый из дровоколов своими руками.

Механические и гидравлические

Механические устройства называют конусными дровоколами ручными. Ведь роль ножа в них играет резьбовой конус, вкручивающийся в заготовку, разделяющий ее на части. Чем мощнее двигатель, тем эффективней выполнение задачи. Такие дровоколы ручные часто делают на колесах, чтобы имелась возможность их удобного перемещения.

Форма колуна может быть не только конусной. Встречаются также крестообразные дровоколы. Они способствуют расколу бревна на четыре части. Такие модели могут быть механическими или гидравлическими. Их можно сделать своими руками.

Дровокол гидравлический имеет основной элемент – цилиндр, шток которого работает в результате давления жидкости. Поэтому нужен двигатель и насос.

Примечание: Дровокол гидравлический своими руками сделать довольно сложно, поэтому многие останавливаются на идее создать механическое устройство.

Реечные

Можно делать и такие дровоколы своими руками. Режущая рейка с колуном перемещается посредством зубчатой передачи. Обычная модель состоит из:

ременного редуктора;
двигателя;
колуна;
зубчатой передачи;
режущей рейки.

Управляется своими руками. Заготовка находится между колуном и защитным упором. После включения агрегата рейка начинает движение к кожуху, бревно раскалывается. За счет перемещения ручки колун возвращается в исходную позицию.

Конусные

Одна из самых простых конструкций для самостоятельной реализации. Чтобы сделать дровокол своими руками, стоит учесть его составляющие:

Станина. Можно сделать своими руками. Стол делается ил металла толщиной более 2 мм. Роль опорных ножек может играть профиль, выполненный из стали. Для крепления редуктора сзади должно быть место.
Редуктор. Необходим для регулировки оборотов конуса дровокола. Насадка, как правило, имеет специальные насечки, улучшающие разрушение заготовки. Нужно помнить, что большая скорость вращения чревата травмами, так как заготовку сложно удержать своими руками. Для понижения травмоопасности можно использовать стальной клин, который не позволит бревну соскакивать со станины. Рекомендуется делать именно такие дровоколы своими руками.
Электромотор или двигатель внутреннего сгорания (бензиновый или дизельный). Мощность должна превышать 1,5 кВт, число оборотов – 400–600 об/мин.

Это отличный вариант для реализации своими руками. Конечно, он не подойдет для промышленных объемов производства, однако для домашних потребностей станет незаменимым инструментом. Можно изготовить такой дровокол своими руками, используя минимум средств, комплектующие позволяют это сделать.

Создание

Высокая производительность и простота конструкции – главные причины, почему конусные дровоколы ручные изготавливают своими руками.

Где взять конус? Его можно заказать в токарном цеху, приобрести готовый вариант или сделать своими руками. Собственно, от этого зависит цена и скорость его получения. Если нет желания заниматься поиском и сборкой отдельных элементов, можно использовать готовый дровокольный узел.

Если же принято решение собирать дровокол своими руками, тогда сначала рекомендуется сделать хотя бы приблизительный чертеж. В нем должны быть указаны точные размеры и особенности фиксации деталей.

Самый простой вариант дровокола своими руками – перфоратор или дрель с конусом диаметром 30 мм. Недостаток такой конструкции очевиден – небольшие возможности, поскольку устройство позволит обрабатывать бревна толщиной не больше 12 см. Мощный крутящий момент вряд ли даст возможность хорошо удерживать заготовку своими руками. Поэтому перфоратор должен быть надежно зафиксирован на столе.

Конусность ножа должна составлять 1:2. Также рекомендуется предусмотреть двухзаходную резьбу с шагом около 5 мм. Это позволит сделать качественный дровокол своими руками.

Регулировка оборотов должна предусматривать скорость вращения не менее 300 об/мин, иначе производительность будет очень слабой. Цепная или ременная передача, которую можно сделать своими руками, если учесть диаметры элементов и расстояние между ними, должна иметь защитный кожух.

Раму для дровоколов своими руками нужно сделать высокой прочности. Желательно, чтобы она имела колеса.

После подготовки всех элементов остается только корректно их зафиксировать шурупами и подсоединить, ориентируясь на подготовленный чертеж. Тогда удастся своими руками сделать действительно работоспособный, производительный дровокол.

Колоть дрова физически развитому человеку скорее приятно, чем в тягость. И, безусловно, полезно: это занятие гармонично нагружает все группы мышц. Но – что чересчур, то не здраво. Если колка дров изматывает и/или не оставляет сил на прочие домашние дела, то дровокол на хозяйстве, конечно, нужен. Однако выбирать прототип по техническим особенностям известных промышленных изделий в таком случае вряд ли целесообразно хотя бы потому, что разновидностей их конструкций десятки и применение каждой требует мер безопасности, далеко не всегда выполнимых в домашних условиях. Поэтому, чтобы сделать дровокол своими руками, нужно сначала определить, для какой именно цели он нужен:

Для регулярной подготовки большого количества дров на отопление большого дома в суровом климате;
То же, но дом небольшой и/или расположен в месте с мягкой зимой, т.е. дров требуется немного;
Для нерегулярной подготовки дров как дополнительного топлива (напр., к углю) или для обогрева подсобно-хозяйственных помещений;
Для эпизодической подготовки дров для декоративных теплотехнических приборов (напр. камина) или на обогрев зимней дачи выходного дня.

Бить или давить?

Расщепление чураков считается опасным производственным процессом: вывернувшаяся из станка болванка способна расплющить человека, а отлетевшая щепа пронзить его насквозь. Совершенно исключить нештатные ситуации при колке дикой древесины невозможно – она в этом отношении материал далеко не полностью предсказуемый. Как следствие, кое-какие виды технической классификации устройств для расщепления сырой древесины нужно иметь в виду, чтобы сделать дровокол, достаточно безопасный в быту. А именно – ударного он действия или нажимного:

Механизированные расщепители ударного действия с промежуточным накопителем энергии – высокоэффективны, экономичны, почти полностью избавляют оператора от мускульных усилий, но конструктивно сложны и в работе наиболее опасны. Справляются с любыми чураками, в т.ч. с комлевыми кряжами вяза и лиственницы.
То же, ручные без механического энергоаккумулятора – энергонезависимы, дешевы, конструктивно просты. Могут использоваться в нажимном режиме и таким образом раскалывать свилеватые и суковатые чураки до 25-30 см длиной. Мускульных усилий требуют меньше, а безопасность работы выше, чем при ручной колке колуном на плахе. Малопроизводительны; пригодны для нерегулярной и эпизодической подготовки дров.
Нажимные расщепители с приводом от ДВС или электромотора – достаточно дороги (см. далее). Также почти полностью исключают мускульные усилия оператора. Производительность достаточна регулярного снабжения дровами дома до 200-300 кв. м зимой с морозами до –40 и ниже. Безопасность достижима максимально возможная для данного класса устройств. Недостатки – сложность конструкции и довольно большое энергопотребление в виде электричества или жидкого топлива.

Примечание: чурак (лесотехнический термин) – необработанная лесина без комля и кроны или часть ее. Употребление разговорных синонимов чурбак, чурбан и чурка безусловно правомерно, если нет разночтений по контексту.

Почему – не бить

В механических ударных дровоколах относительно слабый движок через гидромуфту раскручивает маховик. Таким образом, мотор работает практически все время на оптимальных оборотах и потребляет минимум топлива/электричества. Затем с маховиком вводится в зацепление (гидравлическое или фрикционное) кривошип с толкателем, подающий чурак на нож-колун. Сила удара колоссальна: в маховик диаметром 60-80 см может быть «накачано» энергии больше, чем ее в 100 кг авиабомбе. Чурак фактически не колется, а режется ножом несмотря ни на какие дефекты дерева.

За рубежом, где энергоносители и качественная прямослойная древесина дороги, бытовые механоударные дровоколы выпускаются и пользуются спросом, см. фото в начале. Импорта таких устройств в РФ нет, а промышленные дорабатывают свой ресурс и аналоги на замену им не разрабатываются. Причина – крайне опасны. Современные композитные супермаховики не разрываются, но остановить толчок от маховика и тем самым предотвратить развитие нештатной ситуации в угрожающую и опасную невозможно. Поэтому далее в статье механоударные дровоколы с накоплением энергии не рассматриваются.

Проще не бывает

Простейший энергонезависимый ручной дровокол это не что иное как топор-колун. Если пользоваться им понемногу, но регулярно, чтобы выработались навык и глазомер, то он даже безопаснее механических и механизированных и производительнее первых. При условии, что конфигурация колуна и топорища оптимальны и согласованы.

Топор-колун прошел длительную эволюцию и продолжает совершенствоваться. Справа на рис. дан чертеж колуна Стрела, приспособленного для ручной колки суковатых и свилеватых кряжей; слева – топорища для него (колун на нем крепится клином). С топорищем как хотите, нравится вам махать топором или нет, а вот самый колун нам еще очень пригодится, см. далее.

Но и чего не надо

В интернете уже несколько лет гуляет находка некоего финского фермера: колоть чураки на дрова в автошине, см. рис. справа. Чем хорошо то, что расколотая чурка не развалится, а останется торчать в обечайке, непонятно. Зато понятно другое. Если при обычной колке дров промазать колуном вместо чурака по плахе, топорище больно отдаст в руки. Можно даже не удержаться на ногах и ушибиться. Но если промахнуться тем же колуном по резине, можно обухом получить по лбу. Так что не надо. Шина-дровокол курьез, но никак не полезный.

Когда дров нужно много

Для массовой подготовки дров применяются дровоколы нажимного типа с гидравлическим или механическим реечным толкателем и неподвижным рабочим органом – колуном. Толкатель пихает чурак на колун, который и раскалывает его на 2, 4 или 8 сегментов, пригодных для загрузки в топку печи. В том и другом случае скорость подачи чурака на колун определяется более всего свойствами древесины и составляет 4-5 см/с. Чтобы на обратном ходу толкателя движок не «рвал обороты» и не потреблял слишком много топлива/электричества, скорость обратного хода берут 7-7,5 см/с. В таком случае за утро можно заготовить до полутонны и более дров.

Примечание: не колите на сегменты сырые свежерубленые чураки. Год они должны сохнуть с торцов в отдельной секции поленницы или дровяника. Если наколоть на дрова еще сочащиеся соком чурки, то дерево в процессе дальнейшей сушки потеряет до 15-20% теплотворной способности. А вы – соотв. денег на топливо.

Еще о безопасности

Самодельный дровокол может быть выполнен аналогично фабричным с горизонтальной или вертикальной подачей чурака, см. рис.:

Дровоколы вертикального типа компактнее и позволяют применить более прочную П-образную станину. Однако вероятность выброса из вертикального дровокола чурака косослойного, суковатого, свилеватого, кривого и/или с непараллельными спилами либо его фрагментов много больше, чем из горизонтального; боковые лапы тут, как говорится, для спокойствия души. Кроме того, оператор горизонтального дровокола нормально находится вне зоны разлета частей чурака в нештатной ситуации; поражен он может быть только рикошетом. У вертикального дровокола зона разлета обломков практически круговая и люди вокруг него поражаются ими напрямую с полной силой. Поэтому своими руками из случайных подручных материалов лучше делать дровокол горизонтальный, а вертикальный только тогда, когда подходящего места очень мало. Типичный случай – стационарный дровокол с электроприводом. Оставлять его под открытым небом нельзя по требованиям безопасности, а вертикальный можно поставить в дровяном сарае.

Гидравлический

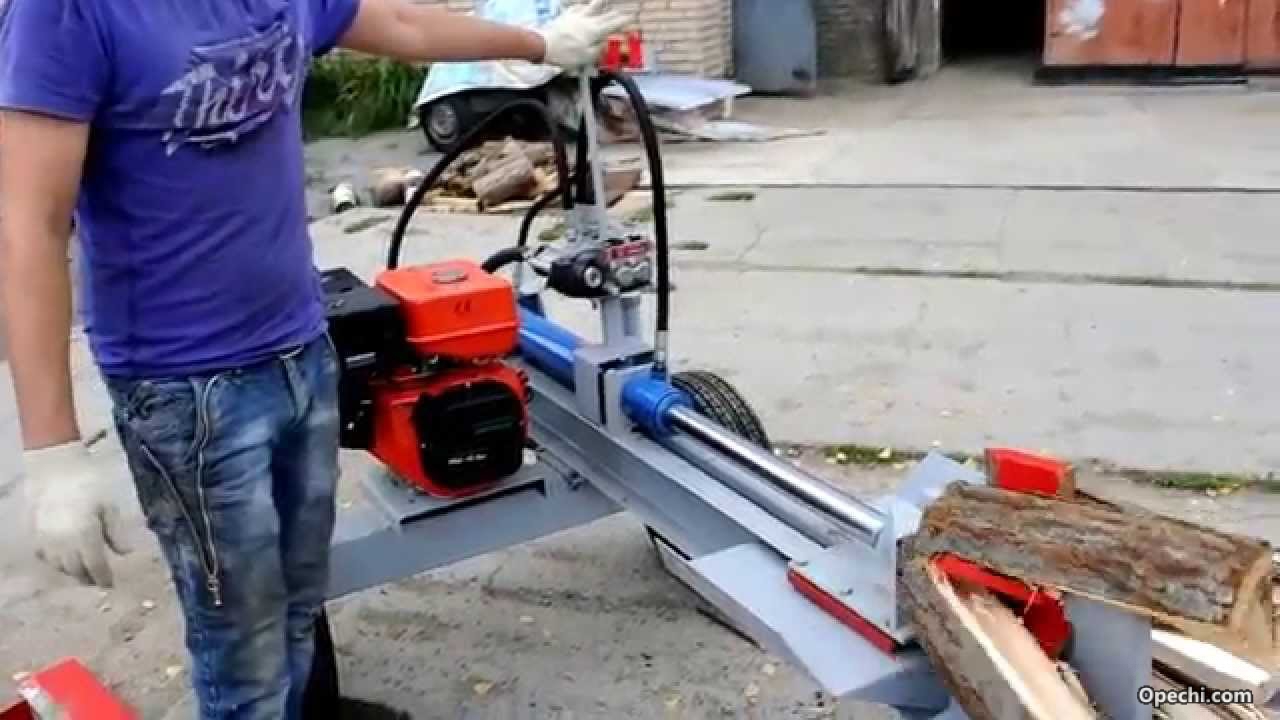

Гидравлический дровокол в данном сегменте наиболее экономичен и производителен. Определяется это внешней характеристикой гидропривода, см. далее, и тем, что мотор привода гидронасоса работает в стабильном режиме. Схема устройства, внешний вид и схема гидропривода с одним насосом показаны на рис.: мотор привода вращает гидронасос, тот нагнетает масло из бака в систему, а распределитель подает его в полости гидроцилиндра прямого и обратного хода.

Существенный недостаток – владельцу-оператору нужно иметь навыки работы с гидросистемами и их обслуживания. Менее существенный – необходимость периодической замены масла, которое денег стоит. Еще недостаток (в данном случае небольшой) – мощность мотора отбирается и на прямом, и на обратном ходу, поэтому при наличии комплектующих (см. далее) умельцы иногда делают гидросистемы с 2-мя насосами для прямого и, маломощного, для обратного хода, см. ролик:

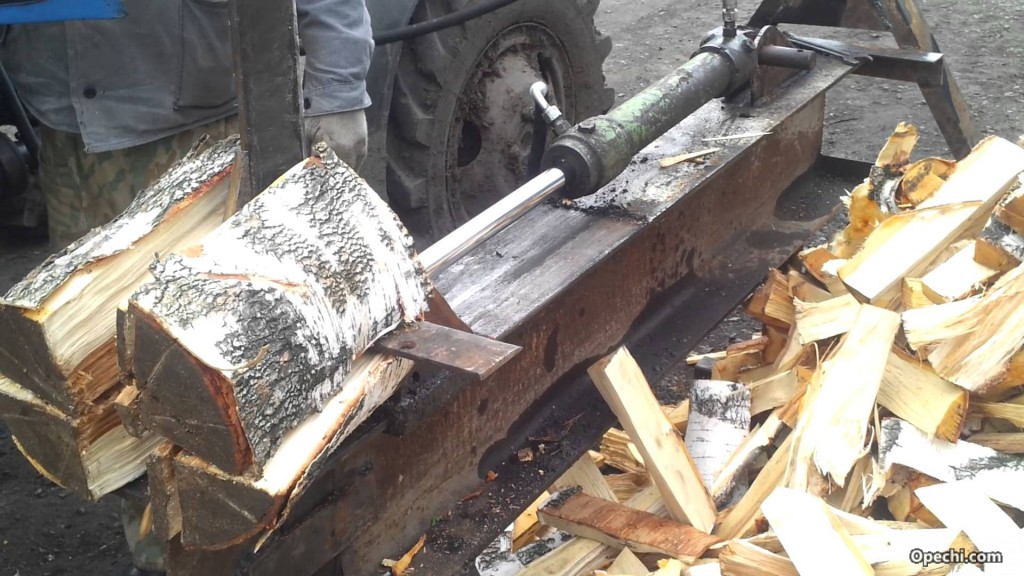

Видео: самодельный гидравлический дровокол

Примечание: своими руками вполне возможно сделать и гидравлический дровокол вертикального типа, см. видео ниже:

Видео: гидравлический дровокол вертикального типа

Безопасность гидродровокола средняя: возвратной пружины нет, и время переключения на обратный ход довольно велико – порядка 0,5 с у лучших фирменных конструкций. За этот промежуток «вредный» чурак может успеть лопнуть и разлететься, даже если оператор опытен и реакция его мгновенна.

Делать или покупать?

Первое, что нужно решить, если гидродровокол вам уже приглянулся – а не лучше ли купить готовый с гарантией? Хороший агрегат на дизтопливе для двойного расщепа прямослойных чураков до 20 см диаметром можно найти за сумму до 20 тыс. руб. Устройство для колки чурок до 30 см с отдельными сучками и свилями на 4 сегмента (что оптимально для печи) с регулировкой высоты колуна и автосвалом поленьев (см. рис. справа) обойдется до 25-27 тыс. руб. За высокопроизводительный дровокол для расщепа на 8 сегментов суковатых и свилеватых кряжей до 60 см диаметром придется выложить более 100-120 тыс. руб.

В то же время комплект узлов вразброс для самодельного гидродровокола стоить будет не менее 60 тыс. руб. Даже если у вас в сарае валяются части старой гидросистемы, это не выход. Во-первых, изношенные узлы гидросистем мало ремонтопригодны. Во-вторых, гидроцилиндры спецтехники рассчитаны на большую скорость подачи, чем оптимальная для колки дров. Соответственно, насос придется поставить избыточно производительный, а мотор для его привода заведомо более мощный. В итоге либо расход топлива окажется существенно больше, либо упор слабее, чем у заводского прототипа.

Если все же делать

Допустим, в вашем хламе есть или можно купить по дешевке узлы гидросистемы от мини-экскаватора или другой мини-спецтехники (эти как раз подойдут). В таком случае гидроцилиндр подбирают (или определяют производительность дровокола) по усилию расщепа:

Чурак 20 см напополам – 2 тс прямослойный; 2,7 тс немного суковатый/свилеватый.
Чурак 25 см – 2,3/2,7 тс соответственно.
То же, на 4 сегмента – 3/4 тс.
Чурак 30 см на 4 сегмента – 3,5/4,5 тс.
То, же на 8 сегментов – 4/5,5 тс.
Чурак 40 см на 8 сегментов – 5,5 тс /7 тс.

Далее по скорости подачи 4 см/с и объему гидроцилиндра определяют производительность гидронасоса и, по спецификации на гидроцилиндр, подбирают подходящий по давлению. После этого выбирают распределитель. Затем задаются КПД гидросистемы 75% и выбирают приводной мотор нужно мощности с запасом 5-10%. Дополнительно по внешней характеристике приводного мотора смотрят наиболее экономичные его обороты и проверяют, соответствуют ли они таковым насоса. Шланги, вентили и пр. арматура подбираются по рабочему давлению с запасом (для любительской конструкции) не менее 50%.

Колун

Самая ответственная часть самодельного дровокола – его колун. Любители делают его из старых рессор грузовых автомобилей. По качеству материала это лучше не бывает, но рессорные листы немного изогнуты, что уменьшает производительность и увеличивает травмоопасность изделия. Наилучший вариант – верхние 1,5-2,5 см головки старых рельс. Зеки для своих ножей очень ценят еще бандажи ж/д колес и вагонные буфера (они тоже прошли долгий холодный наклеп), но на колун дровокола они меньше подходят по конфигурации.

Взаимное расположение ножей колуна также очень важно. Выступающий вперед горизонтальный нож (слева на рис.) сразу же делает дровокол травмоопасным и, скорее всего, в нем застрянет и тонкий прямослойный сосновый чурак. Встречать чурку должен вертикальный нож, заточенный на прямой (симметричный) клин, поз. 1 в центре. Горизонтальный нож отстоит на 15-20 мм кзади и затачивается на верхний косой клин, поз. 2. Очень полезно снабдить вертикальный нож накалывателем снизу (поз. 3 слева) высотой ок. 30 мм выступающим прим. на 20 мм вперед. Такой колун будет лучше расщеплять корявые чураки, если их класть на ложемент самой ровной стороной вниз. Углы заточки таковы:

Вертикальный нож для мягкой и/или прямослойной древесины (кроме березы) – 18 градусов (3 толщины ножа).
То же, для твердой мелкослойной древесины и березы – 15 градусов (3,7 толщины ножа).
Горизонтальные ножи – 15 градусов.
Накалыватель – 22-25 градусов (2,5-2,7 толщины ножа).

Реечный

Реечный дровокол дешевле гидравлического: фирменный можно купить за 8-17 тыс. руб. Его устройство показано на рис. – толкатель на зубчатой рейке подается мелкой шестеренкой-трибой (или трайбом). Передаточное отношение от мотора на вал трибы рассчитывается по скорости подачи 4 см/с.

Своими руками сделать дровокол с реечным приводом также легче – на основу вполне подойдут детали реечного домкрата (можно старые). В эксплуатации реечный дровокол также проще: полностью отпадает уход за гидросистемой. Безопасность его наибольшая: достаточно отпустить рычаг прижимного ролика (или с перепугу бросить его рефлекторно), как возвратная пружина поднимет рейку над трибой и отбросит ее назад.

Главный недостаток реечного дровокола – плохая в данном случае внешняя характеристика (поз. Р на рис. ниже): при приближении скорости подачи к нулевой упор резко растет, а затем также резко падает до нуля. Т.е., если в чураке окажется дефект, в котором колун завязнет, привод сильно рванет (что может вызвать его поломку), а потом усилие трибы будет тратиться на то, чтобы отталкивать от себя рейку, а не толкать ее вперед. Выглядит это так: рычаг подачи (если не отпущен) больно бьется в руке, механизм трещит, дрожит, может и поломаться. Начальный участок внешней характеристики гидропривода мягкий: наибольший упор создается при нулевой скорости подачи. Если гидродровоколу попадется уж очень упрямый чурак, он будет так же упрямо пихать и пихать его на колун; может быть, и расколет.

Первое следствие жесткости начальной ветви внешней характеристики реечного дровокола – нужна большая мощность мотора. Сдвиньте значения усилия расщепа для гидропривода в списке выше на одну позицию, а 40 см чурак и 2/2,7 тс для 20-сантиметрового выкиньте – получите исходные данные для расчета реечного привода; правда, его КПД можно принять 0,85. Второе – внутренним дефектом чурбана, способным затормозить колун, может оказаться и попавшая в расщеп кора. Как следствие, реечный привод пригоден более для малопроизводительных ручных механических дровоколов (см. далее) с адаптивной внешней характеристикой «мотора» – наших мышц.

Примечание: плохая внешняя характеристика реечного привода до некоторой степени может быть улучшена цепной передачей от мотора на ведущий вал, см. далее.

Когда дров нужно меньше

Для расщепа чураков на дрова в более мягком климате или для отопления небольшого строения более всего подходит винтовой дровокол. Его производительность невысока; пользование им требует определенного навыка и достаточно крепких рук. Но, вопреки распространенному мнению, винтовой дровокол мало чувствителен к дефектам чурака, т.к. его рабочий орган колет дерево, ввинчиваясь в него и надпиливая. Вследствие этого винтовой дровокол и экономичен: с мотором на 2,5-3 кВт может колоть чураки до 40 см диаметром и 60 см высотой; с мотором от стиральной машины – более-менее прямослойные диаметром до 20-25 см.

Примечание: винтовые дровоколы с моторами от стиралок делают многие, тем более что и частота вращения подходящая, см. ниже. Но насаживать в таком случае колун прямо на вал двигателя не надо – от боковых усилий не рассчитанный на них корпус мотора скоро поведет или, если он силуминовый, то треснет. Колун надо посадить на ведущий вал в опорах, а его связать с валом двигателя демпфирующей передачей или муфтой, напр. из отрезка дюритового шланга.

Устройство винтового дровокола показано слева на рис. Рабочий орган – конический винт с фасонной упорной левой резьбой; частота вращения 150-1500 об/мин (оптимально 250-400). Почему резьба левая? В основном потому, что большинство людей правши и правая рука у них сильнее; если вы левша, то вам много удобнее и безопаснее будет работать с винтовым колуном правого вращения.

Чурак на винтовой колун подается вертикально, иначе неизбежна ситуация, показанная справа внизу на рис. Чурак обязательно придерживается руками (справа вверху), поэтому винтовой дровокол приспособление потенциально опасное. Правая рука, более сильная и ловкая (у левшей – левая) удерживает остаток чурака от подтягивания колуном под себя (важен в этом отношении и клиновый упор, см. ниже), что неизбежно вызывает неустранимую поломку механизма и почти всегда травму оператора. Поэтому откалывать поленья нужно от той части чурбака, что под левой рукой (правой у левшей), и следить, чтобы под правой (левой) не оставалось слишком мало. Если колун наткнется в массе древесины на вязкое место (сучок, свиль), он может как бы намотать на себя чурак сверху и выгнуться вниз; предотвращает подобную ситуацию клиновый упор под колуном.

Особенности конструкции

Безопасность, производительность и удобство пользования винтовым дровоколом с одни и тем же мотором сильно зависят от рациональной конструкции и ее правильного исполнения таких узлов конструкции, как клиновый упор, приводной механизм, ведущего вала и его опоры. На экономичность винтового дровокола более влияет конфигурация колуна.

Упор

Клиновый упор критический элемент всей конструкции. Его отсутствие или неправильное выполнение не только делает дровокол опасным, но также снижает его производительность, надежность и возможности: чураки дровокол с неправильным упором берет меньшие, медленнее, а сам быстрее изнашивается и чаще ломается.

Оставлять колун высоко висячим без нижнего упора, да еще и с ведущим валом, держащимся только в подшипниках (слева на рис.) – грубейшая ошибка. Возможностей подтянуть под себя деревяшку и самому выдраться из слабых опор вместе с согнувшимся валом здесь у колуна хоть отбавляй, а расщепить чурак, вгрызаясь в него высоко над нижним спилом, трудно. Но простая стальная пластина вместо упора (в центре) ничуть не лучше: при тех боковых усилиях, что возникают при колке, тут все равно, 4 мм сталь или картон.

Правильный клиновый упор винтового дровокола – массивный цельнометаллический, надежно прикрепленный к прочной станине, справа. Длина упора такая, чтобы свободен был носик колуна на 1/3-1/2 длины резьбовой части. Ширина упора на всем его протяжении равна диаметру колуна в данном сечении минус 3-4 высоты резьбы, см. далее. Зазор между упором и хвостовиком колуна не более 1,2-2 мм; лучше, если сможете сделать зазор 0,5-0,7 мм; пусть в работе колун сначала чуть-чуть трется об упор, ничего страшного, зато прослужит долго и надежно. Высота упора прим. 2/3 диаметра хвостовика колуна; для 75-мм в пределах 50-60 мм.

Суть действия такого упора в том, что прихват и подтягивание чурака в начале рабочего хода легко парируются руками. Когда колун достаточно ввинтится в дерево, прихваченный чурак рукой уже не удержишь. Но в таком случае подтянутая часть низом ударится о боковину упора; возможно, отщепится и отлетит. Прихват за часть чурака под правой рукой ослабнет и не вывернет колун вверх, а прихват за левую часть прижмет его к упору. Если привод и обойма ведущего вала сделаны правильно, механизм остановится и ситуация не разовьется до угрожающей.

Привод

У внешней характеристики винтового дровокола есть неприятная особенность, аналогичная таковой реечного – нулевой ход по резьбе при нулевом вращении. Только здесь не рейка отталкивается трибой, а колун тянет чурак под себя. В то же время, если колун наткнется на вязкую препону в дереве, в большинстве случаев ему достаточно прорваться вначале, потом он пойдет пилить сучок или свиль, хотя и медленнее. Помочь в данном случае может инерция привода: на мгновение дровокол как бы превращается в механоударный.

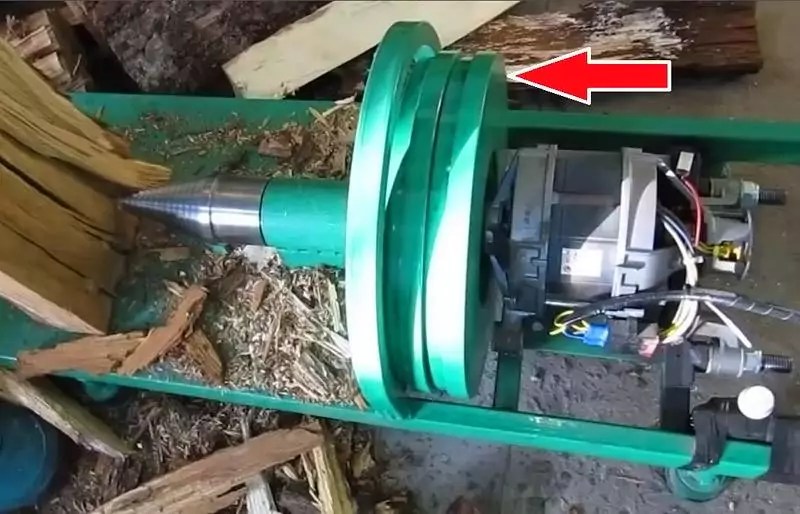

Инерцию на вращение обеспечивает ременная передача с достаточно массивным ведомым шкивом, слева на рис., но без дополнительных предохранительных элементов (см. ниже) это решение сомнительное: если «затык» не сорван, а шкив-маховик тяжелый, то весь механизм может поломаться и возникнет опасная ситуация. Гораздо лучше в этом отношении цепная передача, справа на рис. Цепь сама тяжелая, а из-за люфта в сочленениях ее звеньев один сильный достаточно продолжительный рывок разбивается на ряд резких частых, и колун легче преодолевает «затык». Сравните: как лучше вбить гвоздь в стену, не согнув – лупануть раз наотмашь или частыми мелкими ударами?

Опора ведущего вала

Инертность цепи все же невелика и, если колоть приходится корявые чурки, желательно все же снабдить дровокол накопителем механической энергии в виде массивного ведомого шкива ременной передачи. Безопасность устройства тогда обеспечивается введением в опорную конструкцию вала заведомо слабого звена.

Пример такого решения дан на рис. справа. Слабое звено здесь пара шплинт – шплинт-гайка (поз. 1 и 2). Дополнительно – фрикционное сцепление шкива 5 через толстую шайбу 3. Ведущий вал 10 простой конфигурации, и обычные шарикоподшипники 4 (лучше все же самоустанавливающиеся) фиксируются стаканами-проставками 6 и 8 между цапфами подшипников и цапфой заднего и шкивом. Крышки 7 запрессовываются в корпус 8, и весь опорный узел крепится к станине любым удобным способом.

Шплинт-гайка шплинтуется не полностью; хватит 1-2 шплинтов (подбирается опытом). Гайка обычная правая. Если рывок маховика не помог колуну преодолеть затор, шплинт срезается, гайка развинчивается и колун останавливается. Оператор выражается, как умеет, но ничего страшного не случилось, а поломка легко устранима.

Винт-морковка

Так называют рабочий орган винтового дровокола за внешнее сходство с корнеплодом. Дровокольная морковка в работе также и пилит дерево, поэтому колка дров винтом дает довольно много опилок, см. рис.. Если сарай или птичник отапливаются печкой на опилках (бубафоней и т.п., это может быть и кстати. Но вообще-то пускать за сезон до 10-12% топлива в труху нежелательно. Помочь делу в данном случае может изменение профиля резьбы винтового колуна.

Чертежи 2-х вариантов колуна-морковки для винтового дровокола даны на след. рис; посадочные размеры одинаковы, под хвостовик ведущего вала на чертеже выше.

Слева обычная конструкция с резьбой пилообразного профиля: опилок и мелкой щепы дает довольно много, дефекты дерева преодолевает неважно, в плотной мелкослойной древесине нередко вязнет. Справа – винтовой колун со специально профилированной резьбой, мало пилящий дерево, но хорошо преодолевающий его дефекты. Кроме того, специальная профилировка резьбы позволила увеличить угол при вершине конуса с 19,85 до 26 градусов. Рабочий орган стал короче; следовательно, один и тот же чурак расщепит быстрее. Кроме того, спецрезьба слабее цепляется за дерево и работать с таким колуном безопаснее. Для нарезки специальной резьбы понадобится фасонный резец, но и тот, и другой винтовой колун можно выточить своими руками на настольном токарном станке, см. видео:

Видео: изготовление “морковки” для дровокола в гараже

Когда дров нужно немного

В южных регионах и/или для обогрева подсобных помещений дров требуется немного. Нормальному мужику наколоть их вручную можно бы играючи, и пусть потом благоверная только попробует не подать стопаря к обеду. Но – проблема: правильный замах. Без него махать колуном выматывает и опасно, а выработать замах для колки дров не проще, чем навыки владения холодным оружием; см. напр., как колет дрова боец в «Семи самураях» Куросавы.

Ручной механический дровокол опять-таки вопреки распространенному убеждению, мало или вовсе не экономит мышечных усилий при колке дров, но позволяет достаточно безопасно производить ее, не владея замахом дровосека. Дополнительное его достоинство – он может работать как в гравитационно-инерционном, так и в нажимном режиме. Последнее позволяет потихоньку-полегоньку, но управляться с самыми упрямыми чураками практически любого диаметра. Главное, чтобы их спилы были параллельны и приблизительно перпендикулярны продольной оси чурбака, иначе работать будет много опаснее.

Устройство ручного механического дровокола показано на рис. Плечо рычага берется от 1,5 м; чем больше, тем лучше. Пригруз – смотря по своей силе, 10-50 кг. Если колун закреплен неподвижно, этот дровокол работает только как инерционный: рычаг поднимают за рукоять и с силой опускают на чурак. Если же колун можно перемещать по рычагу, то дровокол может быть и нажимным; плечо рычага при этом удлиняется трубой, надеваемой на рукоять.

В конструкции рычажного ручного дровокола есть ряд существенных нюансов (показано стрелками справа на рис.). Первое – колун. Простой клин из обрезка рельса малоэффективен и вязнет в дереве. Гораздо лучше такой дровокол действует с колуном Стрела (см. выше), тем более что его можно недорого купить готовый. Второе – пружина, она в этой конструкции наиболее травмоопасный элемент. Сила пружины нужна такая, чтобы свободный рычаг с колуном в крайнем дальнем положении удерживался примерно горизонтально. Закреплять пружину на пятках нужно так, чтобы она не сошла с них при полном размахе рычага; лучше все же пропустить в пружину качающуюся направляющуюся.

И последнее – если рычажный дровокол не крепится жестко к опорной площади, то его передние ноги нужно сделать длиной не меньше максимального плеча рычага + двойной диаметр наибольшего чурака. Как самому сделать рычажный дровокол с усовершенствованной кинематикой, см. след. видео:

Видео: колун для дров на пружине

Примечание: не стоит делать механический дровокол с колуном, скользящим по опоре, см. рис. справа выше. По обуху колуна нужно лупить кувалдой, и все равно он то и дело заклинивает.

Когда дрова подспорье

Комлевые части лесин и, особенно, пни от корчевки, как известно, дают, сгорая, много тепла. Приобрести их на дрова можно недорого, а в России кое-где и просто за самовывоз: на целлюлозу, волокно для МДФ и техщепу для ОСП, ДСП и ДВП они мало пригодны. Но расколоть такой весь внутри и снаружи корявый чурбак на дрова не так-то просто. Однако для заготовки в домашних условиях небольшого количества дополнительного к основному древесного топлива эта задача, над которой до сих пор бьются специалисты по деревообработке, вполне решаема.

Как? Нужно сделать конусный дровокол: он не расщепляет чурак насильно, а вынуждает его трескаться как ему самому удобнее. Если заготовка не более 60 см диаметром, то получившиеся поленья поместятся в топку печи. Их поперечные размеры не оптимальны для наиболее экономичного сгорания, но и топливо-то бросовое.

Устройство конусного дровокола показано на рис. справа. Диаметр основания конуса – 80-150 мм смотря по наибольшему размеру доступных чураков. Угол при вершине – 15 градусов для мелкослойного и 18 градусов для прямослойного дерева. Прим. на 1/3 высоты конуса от основания он сменяется углом раствора 22 и 25-30 градусов соответсвенно. Домкрат лучше применить реечный. Дело в том, что автодомкрат аварийное приспособление, не рассчитанное на частое регулярное использование. Реечный домкрат упрощать дальше некуда, а вот гидравлический в дровоколе довольно скоро потечет. Для сравнения: штамповочный гидропресс, развивающий такое же усилие это солидное сооружение больше тонны весом.

Еще один нюанс: регулировочный шток конусного колуна лучше сделать и рабочим. Для этого его выполняют из прутка стали Ст45 или более прочной диаметром от 24 мм. Резьбу нарезают трапециевидную (можно использовать детали от негодного магистрального газового или водяного вентиля). Штурвал заменяют рычажным воротом. Тогда вдвоем с помощником возможно будет расщепить самый толстый гнуснейший из гнусных чурак. Рама – швеллеры от 150 мм и трубы от 60х4.

Когда дрова нужны иногда

Т.е., для топки декоративного камина или временного обогрева подручным бросовым топливом; напр. на даче. За рубежом специально на топливо для каминов продаются чураки малоценного мягкого дерева: тополя, осины, ивы и др. А к ним – дровоколы наподобие того, что на поз. 1 рис. ниже. Ядро маркетингового продвижения – гребни на ноже дают сразу и лучину для растопки. Но вообще идея странная: чурак, который можно расколоть несильным ударом топора, ставят в обойму и несколько раз сильно бьют по нему кувалдой. Правда, колка дров наоборот безопаснее. Может быть, там это и актуально. В Америке есть поговорка (в переводе на русский): «Если средний американец, торопясь успеть на работу, не поскользнется и не свернет шею в душе, то он перережет себе горло во время бритья».

Гораздо удобнее и ничуть не опаснее сабельный дровокол (поз. 2). Он действует согласно известной присказке: лодыря спросили – почему он колет дрова сидя? «А я пробовал лежа – неудобно». Сабельный дровокол можно крепить и с стене, и к полу. Плечо режущего рычага от 0,8 м для мягкого прямослойного дерева; для березы и сосны от 1,2 м.

Расщепить сабельным дровоколом дуб и т.п. или древесину плодовых деревьев уже затруднительно и получается не всегда. Поэтому на даче, посещаемой в холодное время года, не помешает ножной рычажный дровокол (поз. 3): он справляется с чураками любого дерева диаметром до 25-30 см; правда, производительность низкая. В этом дровоколе скользящий упор тянет серьга (показано стрелкой) при нажиме на педаль. Качающийся ложемент поднимают, пока в нем не поместится чурак, затем отпускают и давят на педаль, пока деревяшка не расколется.

Множество для загородных построек функционируют на дровах. В 19-ом столетии рубка дров осуществлялась вручную, но с созданием механических дровоколов труд человека заметно облегчился. Самые первые приспособления были паровыми, и их невозможно было соорудить на дому. В настоящее время можно собрать дровокол своими руками. Чертежи, фото, инструкции помогут это сделать без особых проблем.

Подобное устройство позволяет справиться даже с большими поленьями и бревнами

Читайте в статье

Как выбрать дровокол: особенности изделия

Если в хозяйстве нужен дровокол, то важно решить: покупать ли готовое изделие или собрать его своими руками. При реализации последнего варианта потребуются определенные и навыки. Например, вы можете изучить каталог комплектующих для винтовых и конусных дровоколов какого-либо производителя и собрать самостоятельно надежный и производительный агрегат.

Другие варианты оборудования работают по принципу – мотор перемещает на полено специальные ножи, при оказании давления на которые бревно раскалывается. Чтобы создать качественное изделие стоит изучить информацию, как сделать дровокол своими руками и какой тип устройства лучше выбрать.

Установок работающих по данному принципу очень много и они различаются друг от друга по отдельным признакам:

по методу укладки бревна. Есть вертикальные и горизонтальные механизмы. Устройства вертикального типа считаются более мощными и могут работать с толстыми бревнами, но для кривого полена стоит выбрать горизонтальный прибор;
максимально возможные значения укладываемых дров. В зависимости от этого фактора оборудование делится на промышленное и бытовое;
типы привода. Для бытового использования достаточно применить электрический агрегат с мощностью около 2,5 кВт.

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и гидравлического оборудования.

При сборке такой модели, стоит учитывать некоторые особенности:

расположение бревен по вертикали или горизонтали;
допустимые размеры;
габариты цилиндра и особенности мотора, которые влияют на мощь раскалывания сырья;
мощность мотора.

Подобный агрегат соорудить труднее, чем винтовое изделие. У данного аппарата производительность выше, его можно применять не только в бытовых целях, но и коммерческих.

Нюансы реечного варианта

В реечном устройстве колун фиксируется к рейке, которая перемещается при помощи зубчатой передачи. Бревно устанавливается между упорным устройством и колуном. Раскол бревна производится при надавливании на специальную ручку оборудования. После этого шестерни крепко сцепляются, а рейка с колуном передвигается вперед к бревну.

Обратное перемещение сдвигает колун в исходное положение, и расколотое полено убирается. Подобный аппарат функционирует от электрического мотора и не требует сложного обслуживания.

Для реечного агрегата важными считаются такие параметры:

возможная длина полотна;
разновидность колуна;
сила, которая применяется к заготовке.

Комментарий

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Реечный дровокол можно приобрести в заводской комплектации. Конусные или винтовые модели не предлагаются в сборке. Отдельно можно найти конус из стали, а остальные части набрать из подручных средств.»

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Как производится сборка реечного дровокола своими руками: наглядные чертежи, инструкции и фото

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Изображение	Этапы работ
	Выбор чертежа.
	Подготовка необходимых материалов.
	Сборка станины. Важным элементом является несущая рама, ее выполняют из швеллера, двутавра или профильной трубы.
	Монтаж конструктивных деталей. Выполняется установка толкательного механизма. Можно установить дополнительные детали: , защитную муфту.
	Колун следует выбирать четырехрезцовый.

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Особенности монтажа гидравлического дровокола своими руками: простые инструкции, чертежи и фото

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и .

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Полезная информация! Чаще всего, гидравлическая установка берется от трактора. Также используется двигатель с бензиновым приводом.

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно купить винтовой конус для дровокола. Также понадобится мощный , крепкая станина, понижающий редуктор и вал.

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

насадку нельзя напрямую монтировать к мотору;
если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
ременная и цепная передачи защищаются специальным кожухом;
минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Пользуется популярностью модель дровокола с двигателем от . Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Чем отличается заводская модель от самодельной?

Дровокол можно изготовить не только своими силами, но и купить в готовой сборке. Разница заключается в цене. Мощные модели могут стоить до 90 тысяч рублей. В некоторых случаях дешевле купить материалы и изготовить агрегат самостоятельно. Основное достоинство заводской сборки в том, что не надо тратить лишние силы и время. Готовый агрегат просто покупается в магазине.

Но самодельное устройство можно настроить так, как будет удобно. При этом устанавливается любой двигатель, определенный тип передачи и устройство под любые размеры дров. Обойдется самодельная конструкция в несколько раз дешевле заводской. Имея необходимые материалы можно создать своими руками вариант механического пружинного дровокола. На чертежах можно посмотреть основные моменты монтажа. По внешнему виду устройства, сделанные своими руками, проигрывают заводским моделям.

Подводя итоги, можно сказать, что самодельные варианты обойдутся дешевле покупных конструкций и превосходно подходят для использования в домашних условиях.

В таблице представлены некоторые модели и их цены:

Изображение	Модель	Стоимость, руб.

Дачный участок, печное отопление, дрова… Многим владельцам загородных домов все это так знакомо. Однако порой дров так много, что работа топором непросто займет много времени, но еще и отберет множество сил, которые можно было бы потратить на что-то не менее важное. Где найти выход из данной ситуации? Решить подобную проблему может дровокол винтовой с двигателем. Причем необязательно покупать дровокол заводской сборки. Можно без особых усилий собрать его своими руками по уже имеющимся чертежам. Хорошо при этом располагать некоторыми необходимыми узлами и деталями от имеющихся нерабочих станков или каких-либо бытовых приборов. Как же выполнить винтовой дровокол своими руками? Какие чертежи могут понадобиться? В этой статье представлена информация о том, как выполнить винтовой дровокол своими руками: чертежи, фото, инструкции.

Конструкция винтовых дровоколов

На сегодняшний день по конструктивным особенностям различают два основных типа дровоколов в зависимости от рабочего элемента. Первый тип располагает острой, вертикально установленной пластиной, которую называют колуном. Он также оборудован толкателем, который, соответственно, направляет дрова на этот колун. Данный тип инструмента называется реечным дровоколом. Второй тип инструмента оснащен винтообразным конусом. Оба инструмента можно смонтировать самому без особых усилий. Главное - строго следовать чертежам и располагать всеми необходимыми деталями, а особенно двигателем и рабочей частью, которая непосредственно будет колоть дрова.

Из перечисленных инструментов для колки дров легче всего смонтировать дровокол винтового типа. Не стоит бояться сборки, ведь она происходит поэтапно, а сам процесс несложен. По конструкции такой прибор довольно прост, что можно увидеть на схеме ниже.

Основные элементы

Как видим на схеме, сложные узлы отсутствуют. Для сборки инструмента нужно обзавестись:

электродвигателем,
винтовым конусом,
подшипниками,
редуктором,
валом.

Редуктором может служить как ременная передача, так и цепная.

Поэтапная сборка

Установка мотора

Оптимальным и конечным вариантом будет дровокол винтовой двигателем 220В, хотя можно оборудовать дровокол и бензиновым мотором для повышения мощности на случай сборки крупногабаритной установки для колки более крупных поленьев. Если же дровокол планируется собрать небольших размеров, то идеально подойдет мотор от ненужной стиральной машины. Такой мотор станет экономичным, ведь будет работать от обычного напряжения 220В. Конечно, такой двигатель дровокола 220В является не сильно мощным, однако благодаря установке хорошего редуктора мощность электроприбора увеличивается в разы. Наиболее важным при сборке дровокола является правильное сочетание мотора и редуктора. На практике это означает, что установка на валу мотора более компактного шкива, а на валу, который оснащен конусом, большего по размеру шкива приведет к максимально эффективному результату. Чем больше будут отличаться между собой размеры данных шкивов, тем более мощным будет дровокол.

Внимание! Правильность подбора редуктора под электрический двигатель очень важна, ведь показатель скорости вращения конуса не должен быть более 500 оборотов в минуту, а ограничить данную характеристику как раз можно, правильно подобрав редуктор и мотор.

Выбор подшипников

В целом можно установить подшипники любого типа, главное, чтобы они выдержали максимально возможную нагрузку со стороны вала. Если планируется собрать небольшой дровокол, вполне подойдет установка вала, имеющего диаметр не более 3 см. Для него нужно будет подобрать подшипники, внутренний диаметр которых равен внешнему диаметру вала.

Внимание! Подшипники должны выдерживать максимально возможные нагрузки со стороны вала.

Установка подшипников осуществляется в корпусе, который выполнен из прочной стали. Можно взять цельный корпус для всех подшипников либо подобрать корпус для каждого подшипника отдельно. Корпус по силам сделать любой профессиональный токарь, однако лучше всего приобрести уже готовый корпус, оставшийся от старых станков.

Крепление подшипников к станине происходит болтами. Главное требование к станине - прочность. По этой причине эти места укрепляются с помощью металлических профилей, уголков или швеллеров. Профиль крепится путем электросварки наглухо. Каркас дровокола легко собрать с помощью стандартных металлических уголков или труб.

Подбор конуса

Теперь коснемся непосредственно рабочей части дровокола, то есть его наиболее важной детали, отвечающей за колку дров. Материалом для изготовления рабочего конуса должна служить высокопрочная инструментальная сталь. Это означает, что данную деталь остается только покупать, ведь даже самый опытный токарь не сможет сделать конус высочайшего качества в соответствии со всеми требованиями. Это под силу лишь заводу-изготовителю. Самый важный момент при выборе конуса - точно подобрать его размер, ориентируясь на то, какого размера поленья предстоит раскалывать. Как правильно подобрать конус в зависимости от размера дров? При диаметре 7 см раскол будет достигать глубины 45 см, при 8 см - 55 см, а при 10 см - 75 см соответственно.

На схеме сверху представлены размеры винта конуса. Немаловажным является и то, в каком направлении должна проводиться нарезка резьбы. Она должна быть левой. На практике это означает, что когда конус будет вкручиваться, врезаясь в бревно, он должен его притягивать к себе. Таким образом, левая резьба выполняет важную функцию, облегчая работу всего дровокола. Благодаря резьбе заготовка совершает поступательные движения при вращении конуса. Этот фактор является весьма важным для маломощных дровоколов, в основе которых лежит мотор, питающийся от напряжения 220В, ведь у таких приборов нет подающего узла. Такая работа выполняется своими руками. А благодаря левой резьбе отпадет необходимость нажимать на поленья, таким образом, создавая давление и ускоряя процесс распила. Вот почему важно не ошибиться с нарезкой резьбы.

Типы конусов

Выбирая конус под дровокол, важно определиться с его конструкцией. Конусы бывают двух типов: имеющие хвостовик и имеющие посадочное отверстие. Как сделать конус с хвостовиком? Сбоку вала, к которому впоследствии прикрепится сам конус, нужно просверлить отверстие под хвостовик, а затем вставить его туда и надежно закрепить стопорным винтом, вкрутив с торца вала. Если имеется больше надобность во втором варианте с посадочным отверстием, то в него нужно вставить вал, а затем закрепить с помощью двух стопорных болтов. Ниже имеется фото, на котором как раз изображен второй вариант.

Каких размеров должны быть дровоколы

Узлы и детали дровоколов можно располагать в произвольном порядке, не копируя все досконально со схем. Строгих ограничений нет. Соблюдаются лишь основные принципы крепления деталей. При этом немаловажным является и то, насколько удобно эксплуатировать дровокол. Этому фактору нужно уделить особое внимание во избежание несчастных случаев. Поэтому нужно подобрать подходящую высоту дровокола в соответствии с ростом человека. Конечно, можно выполнить дровокол в рекомендованных параметрах длиной 80-90 см, шириной 40-50 см и высотой 60-70 см. Однако лучше всего собирать дровокол индивидуально.

Установка мотора

Специалистами давно отмечено, что мотор должен быть установлен под столом для резки поленьев. Почему? Благодаря такому конструктивному решению мотор будет лучше защищен от попадания стружки, чем в случае с его установкой на столе. Также так можно значительно сэкономить на свободной поверхности стола, куда будут класться бревна, ведь сам дровокол будет значительно короче. При наличии открытых вращающихся ремней, цепей и других уязвимых элементов их лучше всего закрыть кожухом. Это важно по технике безопасности.

Стол для распила лучше всего изготавливать из металлических уголков 4х4 см, а что касается самой рабочей поверхности, идеально подойдет листовая сталь толщиной минимум 0,1 см. При имеющейся конструкции можно использовать дровокол как на электродвигателе, так и на бензиновом моторе. Конечно, можно и не использовать мотор вообще. Вместо него, прикрепляется рукоять к редуктору, а затем вал прокручивается вручную. Конструкция такого ручного дровокола выглядит еще проще, но эксплуатировать его не совсем удобно, особенно одному. Нужно минимум двое: один будет находиться за рукоятью, а второй будет подавать поленья. Это всего лишь один из вариантов, а в целом лучше использовать мотор, тем более что его можно взять от старой стиральной машины.

Винтовые дровоколы, созданные по упрощенной конструкции

Итак, изготовление качественного дровокола собственными силами является вполне реализуемой задачей, темь более найти все составляющие дровокола - не проблема. Однако еще более простыми по своей конструкции являются дровоколы без редуктора, вала, которые могут обойтись без подшипников и станины. Разве что нужно будет обзавестись мотором и рабочим элементом - конусом. Данный упрощенный тип дровокола представлен на фотографии ниже.

Конус с левой резьбой прикреплен непосредственно к валу электродвигателя или мотора, работающего на бензине. Крепеж осуществляется с помощью двух стопорных болтов. Данный тип крепления является весьма надежным. Остается только уделить должное внимание подбору электродвигателя. В этом случае он должен быть достаточно мощным, но до 3,5-4 кВт. Вал должен обладать скоростью не более 750-ти оборотов в минуту. При этом неважно, каких размеров имеется двигатель. Это никак не влияет на его месторасположение. Двигатель легко приподнять и смонтировать на дополнительной станине. Бывает, что мотор лучше всего слегка опустить, как это изображено на фотографии сверху. Таким образом, можно уменьшить высоту вала для удобства в распиле дров, да и двигатель станет более устойчив.

Вывод

Итак, отдавая предпочтение тому или иному типу дровокола, нужно в первую очередь проанализировать, какие детали уже имеются в наличии, а какие вполне получится достать. Возможно, у кого-то уже имеется весь комплект деталей для того, чтобы собрать реечный дровокол своими руками, чертежи, фото, инструкции. А кому-то легче будет собрать винтовой дровокол. Как бы то ни было, наличие собственного дровокола намного облегчает труд на загородном участке, так что действительно стоит вложить немного времени, сил и средств в то, чтобы собрать такой полезный и востребованный инструмент. Вряд ли об этом придется впоследствии жалеть.
