Система подачи тепла является неотъемлемой частью инженерных систем, монтируемых в каждом доме. И к ее обустройству необходимо относиться с особым вниманием. Это касается и сборки трубопроводов, и навешивания радиаторов отопления. Ведь даже малая неполадка может привести к глобальным последствиям, поэтому важно знать, как правильно повесить радиатор отопления.
Работы по монтажу радиаторов необходимо начинать с определения схемы их подключения. На практике применяют 3 метода, они определены строительными нормативами:
- Боковой. Используют очень часто, так как именно он обеспечивает максимальную тепловую отдачу.
- Диагональный. Наиболее эффективен при подключении длинных отопительных приборов.
- Нижнее подключение. Применяют для систем подачи тепла из труб, которые размещают непосредственно под напольным покрытием.
Инструкция по установке радиаторов отопления
После того как определены схемы подключения и приобретены отопительные батареи, необходимо найти и внимательно изучить СНиП 3.05.01 – 85. В нем изложены требования по установке радиаторов отопления. Большинство компаний-производителей прикладывает к своим изделиям детальные инструкции по монтажу отопительных приборов. Если следовать требованиям нормативной и эксплуатационной документации, то проблем с установкой радиаторов не должно возникнуть.
Главное требование – это соблюдение размеров закрепления батареи отопления относительно пола и стены. В противном случае нагретый воздух будет плохо циркулировать, и эффективность работы теплового прибора сильно упадет. Требованиями нормативной документации определено, что расстояние до внутренней поверхности подоконника и до напольного покрытия не должно быть менее 100 мм. Практика показывает, что оптимальным будет 120 мм.
Расстояние от внутренней стены ниши до задней поверхности радиатора не должно быть менее ¾ от глубины монтируемой батареи. Если указанные размеры не будут соблюдаться, то, как уже отмечалось, эффективность теплового потока снизится. Если отопительный прибор монтируется не в нишу, расположенную под окном, а непосредственно около стены, то отмеченные расстояния не должны быть менее 200 мм. Пренебрежение установленными показателями приведет к затруднению движения теплого воздуха и скоплению пыли на задней стенке.
Какой инструмент нужен для монтажных работ
Для того чтобы выполнить работу по установке батареи отопления, необходимо провести небольшую подготовительную работу и подготовить инструмент.
При монтаже пригодятся:
- перфоратор;
- бур (его диаметр определяется размером дюбеля, в который будет вворачиваться кронштейн);
- рулетка;
- строительный уровень;
- слесарный инструмент.
Порядок сборки радиатора отопления
Перед тем как начинать монтаж батареи, необходимо определить места установки крепежа. Количество крепежных элементов определяется размерами отопительного прибора. Но даже при установке радиатора с минимальными габаритами число точек крепления не должно быть менее трех.
Следующим шагом будет установка кронштейнов для крепления батареи. Для повышения надежности системы можно использовать дюбели или раствор цемента. Работу по монтажу батареи необходимо начинать с проверки комплектации радиатора. Затем можно приступать к установке комплектующих элементов (заглушек, крепежей, переходников) на прибор отопления.
Требованиями нормативной документации определено, что на радиаторах отопления должны быть установлены автоматические воздухоотводчики. Если есть возможность, то желательно использовать кран Маевского.
Кран «Маевского»
Кроме установленных приборов на радиаторе отопления, имеет смысл на входе и выходе смонтировать шаровые краны. Их наличие позволит избежать сложностей с демонтажем при необходимости его ремонта. Перекрыв краны, радиатор спокойно можно будет снять.
Не будет лишним и монтаж термостатов. Их наличие позволит регулировать подачу тепла на отопительные приборы, что позволит создать комфортную температуру в каждом помещении.
После установки всех приборов и арматуры можно подключить трубопроводы. Способ их подсоединения к радиатору (традиционная сварка, обжимка или резьбовое соединение) зависит от схемы включения его в систему подачи тепла. Тип соединение между трубами и батареей определяется материалом, из которого они сделаны.
На последнем этапе необходимо провести испытания системы подачи тепла. Надо помнить, что в ходе проведения испытаний в трубы и радиаторы подается давление в 1,5-2 раза превышающее номинальное. Желательно выдержать некоторое время систему под повышенным давлением. Это поможет монтажникам увидеть, как ведут себя стыки на трубах и соединения с радиаторами.
Важно! Теплоноситель и на испытаниях, и при запуске системы необходимо подавать, постепенно открывая кран. В противном случае можно спровоцировать такое явление, как гидравлический удар, который может привести к разрушению компонентов системы подачи тепловой энергии.
После монтажа радиатора на установленный крепеж, необходимо проверить правильность его размещения в горизонтальной и вертикальной плоскостях.
Допускается приподнять край радиатора, на котором размещен воздухоотводчик. Это обеспечит скапливание, попавшего в систему воздуха в максимально высокой точке, и его выпуск будет выполняться быстро и с максимальной эффективностью.
Но изменение уровня более одного сантиметра недопустимо, равно как и обратный наклон. В этом случае гарантировано образование воздушной пробки, и подача теплоносителя далее по трубопроводу будет ограничена или прекращена.
Совет! Практически все компании, производящие отопительные приборы требуют от монтажников, чтобы те выполняли установку только на заранее подготовленные стены. То есть поверхность должна быть ровной и чистой. Это позволит провести правильную разметку мест под крепежные детали.
Радиатор отопления навешивают на два крюка (кронштейна), которые расположены в верхней части, а третий необходимо установить в качестве подпорки нижнего края прибора. Работник, выполняющий монтаж должен помнить, что количество кронштейнов определяется весом и длиной батареи.
Для любого типа радиаторов есть общие правила по размещению их в помещении. Есть и определенная последовательность действий, которой нужно придерживаться. Технология несложная, но есть множество нюансов.
Как разместить батареи
В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.
Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.
По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.
В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.
Правила установки радиаторов отопления
- Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
- От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
- От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
- От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.
Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.
Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.
Чтобы снизить непроизводственные потери — на нагрев стены — за радиатором на стене закрепите фольгу или фольгированный тонкий теплоизолятор. Такая простая мера позволит сэкономить 10-15% на отоплении. Именно настолько возрастает теплоотдача. Но учтите, что для нормальной «работы», от блестящей поверхности до задней стенки радиатора должно быть расстояние не менее 2-3 см. Потому теплоизолятор или фольгу нужно закрепить на стене, а не просто прислонить к батарее.
Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.
Порядок работ
При установке радиаторов своими руками важно все делать правильно, учесть все мелочи. Специалисты советуют при монтаже секционных батарей использовать не менее трех креплений: два сверху, одно снизу. Все секционные радиаторы независимо от типа навешиваются на крепления верхним коллектором. Получается, что на верхние держатели приходится основной груз, нижнее служит для придания направления.
Порядок действий при монтаже такой:
Мы постарались максимально подробно расписать всю технологию установки радиаторов отопления. Осталось прояснить некоторые моменты.
Самые распространенные . Они используются при боковом подключении отопительных приборов любого типа и секционных, и панельных, и трубчатых (кликните по картинке для увеличения ее размера)
Крепление радиатора к стене
Все производители требуют установки радиаторов отопления на подготовленную, ровную и чистую стену. От правильного расположения держателей зависит эффективность работы отопления. Перекос в ту или другую сторону приведет к тому, что радиатор не будет греть и его придется перевешивать. Потому при разметке обязательно соблюдайте горизонтальность и вертикальность. Радиатор должен быть установлен ровно в любой плоскости (проверяйте строительным уровнем).
Можно немного приподнять тот край, где установлен воздухоотводчик (примерно на 1 см). Так воздух будет преимущественно скапливаться в этой части и спускать его будет легче и быстрее. Обратный наклон недопустим.
Теперь о том, как располагать кронштейны. Секционные радиаторы небольшой массы — алюминиевые, биметаллические и стальные трубчатые — навешивают сверху на два держателя (крюка). При небольшой длине батарей их можно разместить между двумя крайними секциями. Третий кронштейн ставят снизу посередине. Если количество секций нечетное, ставят его правее или левее на ближайшей секции. Обычно при установке крюков допускается заделка раствором.
Для установки кронштейнов в размеченных местах сверлят отверстия, устанавливают дюбеля или деревянные заглушки. Закрепляют держатели саморезами диаметром не менее 6 мм и длиной не менее 35 мм. Но это — стандартные требования, более подробно читайте в паспорте к отопительному прибору.
Установка держателей отличается, но не кардинально. Для таких устройств обычно идут в комплекте штатные крепежные элементы. Их может быть от двух до четырех в зависимости от длины радиатора (он может быть и трехметровым).
На задней панели имеются скобы, при помощи которых они и навешиваются. Для установки крепления нужно измерить расстояние от центра радиатора до скоб. Аналогичное расстояние отложить на стене (там предварительно отметить, где будет располагаться середина батареи). Затем прикладываем крепежные элементы, отмечаем отверстия под дюбеля. Дальше действия стандартны: сверлим, устанавливаем дюбеля, прикладываем кронштейны и закрепляем саморезами.
Особенности установки радиаторов в квартире
Приведенные правила монтажа радиаторов отопления общие и для индивидуальных систем и для централизованных. Но перед установкой новых радиаторов в вы должны получить разрешение у управляющей или эксплуатационной кампании. Система отопления — общедомовая собственность и все самовольные переделки имеют последствия — административные штрафы. Дело в том, что при массовом изменении параметров сети отопления (замене труб, радиаторов, установке терморегуляторов и т.д.) происходит разбалансировка системы. Это может привести к тому, что весь стояк (подъезд) зимой будет мерзнуть. Потому все изменения требуют согласования.
Типы разводки и подключения радиаторов в квартирах (кликните по картинке для увеличения ее размера)
Еще одна особенность носит технический характер. При вертикальной (через потолок входит одна труба, заходит на радиатор, потом выходит и идет в пол) при установке радиатора ставьте байпас — перемычку между подающим и отводящим трубопроводом. В паре с шаровыми кранами это даст вам возможность при желании (или аварии) отключать радиатор. При этом не требуется согласование или разрешение управляющего: свой радиатор вы отключили, но теплоноситель по стояку продолжает циркулировать через байпас (ту самую перемычку). Вам не нужно останавливать систему, платить за это, выслушивать претензии соседей.
Байпас нужен и при установке в квартире радиатора с регулятором (установку регулятора тоже нужно согласовывать — она сильно меняет гидравлическое сопротивление системы). Особенность его работы такова, что он перекрывает поток теплоносителя. Если перемычки нет, блокируется весь стояк. Последствия представляете…
Итоги
Монтаж радиаторов отопления своими руками — не самое простое, но и не самое сложное занятие. Только надо учесть, что большая часть производителей дает гарантии только при условии установки отопительных приборов представителями организаций, имеющих на это лицензию. Факт установки и опрессовки должен быть отмечен в паспорте радиатора, должна стоят подпись монтажника и печать предприятия. Если гарантия вам не нужна, руки на месте, вполне можно справиться.
Любая система отопления – это достаточно сложный «организм», в котором каждый из «органов» выполняет строго отведенную ему роль. А одним из наиболее важных элементов являются приборы теплообмена – именно на них возложена конечная задача передачи тепловой энергии или в помещения дома. В этом качестве могут выступать привычные радиаторы, конвекторы открытой или скрытой установки, набирающие популярность системы водяного подогрева полов – трубные контуры, уложенный в соответствии с определенными правилами.
Возможно, вас заинтересует информация о том, что собой представляет
В данной публикации речь пойдёт о радиаторах отопления. Не станем отвлекаться на их многообразие, устройство и технические характеристики: на нашем портале на эти темы – достаточно исчерпывающей информации. Сейчас же нас интересует другой блок вопросов: подключение радиаторов отопления схемы обвязки монтаж батарей. Правильная установка приборов теплообмена, рациональное использование заложенных в них технических возможностей – это залог эффективности работы всей системы отопления. Даже от самого дорогого современного радиатора будет невысокая отдача, если не прислушиваться к рекомендациям по его монтажу.
Что необходимо учитывать при выборе схем обвязки радиаторов?
Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – ), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).
1 – Верхний коллектор;
2 – Нижний коллектор;
3 – Вертикальные каналы в секциях радиатора;
4 – Теплообменный корпус (кожух) радиатора.
Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.
И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.
Однотрубная система отопления
В многоэтажных домах чаще всего применяется однотрубная система. В этой схеме каждый радиатор как бы вставлен в «разрыв» единственной трубы, по которой осуществляется и подача теплоносителя, и его отвод в сторону «обратки».
Теплоноситель проходит последовательно все радиаторы, установленные в стояке, постепенно растрачивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше – это также необходимо учитывать при планировании установки радиаторов.
Здесь важен еще один момент. Такая однотрубная система многоквартирного дома может быть организована по принципу верхней и лир нижней подачи.
- Слева (поз.1) показана верхняя подача – теплоноситель по прямой трубе передается к верхней точке стояка, а затем последовательно проходит через все радиаторы на этажах. Значит, направление подачи потока идет сверху вниз.
- В целях упрощения системы и экономии расходных материалов нередко организуется и иная схема – с нижней подачей (поз. 2). В этом случае на восходящей к верхнему этажу трубе точно также последовательно установлены радиаторы, как и на опускающейся вниз. Значит, направление потока теплоносителя в этих «ветвях» одной петли меняется на противоположное. Очевидно, что разница температур в первом и последнем радиаторе такого контура будет еще ощутимей.
Важно разобраться с этим вопросом – на какой же трубе подобной однотрубной системы устанавливается ваш радиатор – от направления потока зависит оптимальная схема врезки.
Обязательное условие обвязки радиатора в однотрубном стояке – байпас
Под не совсем понятным для некоторых названием «байпас» понимается перемычка, связывающая трубы подключения радиатора к стояку в однотрубной системе. Для чего нужен , какими правилами руководствуются при его установке – читайте в специальной публикации нашего портала.
Широко применяется однотрубная система и в частных одноэтажных домах, хотя бы из соображений экономии материалов для ее монтажа. В этом случае хозяину проще разобраться с направлением потока теплоносителя, то есть с какой стороны у него будет осуществляться подача в радиатор, а с какой – выход.
Достоинства и недостатки однотрубной системы отопления
Привлекая простотой своего устройства, такая система все же несколько настораживает сложностью обеспечения равномерного нагрева на разных радиаторах домовой разводки. Что важно знать об , как ее смонтировать своими руками – читайте в отдельной публикации нашего портала.
Двухтрубная система
Уже исходя из названия становится понятно, что каждый из радиаторов в такой схеме «опирается» на две трубы – отдельно на подачу и «обратку».
Если взглянуть на схему двухтрубной разводки в многоэтажном доме, то сразу видны отличия.
Понятно, что зависимость температуры нагрева от места расположения радиатора в системе отопления – сведена к минимуму. Направление потока определяется только взаимным расположением врезанных в стояки патрубков. Единственное, что необходимо знать – это то, какой конкретно стояк выполняет роль подачи, а какой является «обраткой» – но это, как правило, легко определяется даже по температуре трубы.
Некоторых жильцов квартир может ввести в заблуждение наличие двух стояков, при которых система не перестанет быть однотрубной. Посмотрите на иллюстрацию ниже:
Слева, хотя вроде бы стояков и два, показана однотрубная система. Просто по одной трубе осуществляется верхняя подача теплоносителя. А вот справа – типичный случай двух разных стояков – подачи и «обратки».
Зависимость эффективность радиатора от схемы его врезки в систему
Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.
| Схема врезки радиатора в контур | Направление потоков теплоносителя |
|---|---|
| Диагональное двухстороннее подключение радиатора, с подачей сверху | |
 |  |
| Такая схема считается наиболее эффективной. В принципе, именно она берется за основу при расчете теплоотдачи конкретной модели радиатора, то есть мощность батареи пори таком подключении принимается за единицу. Теплоноситель, не встречая никакого сопротивления, полностью проходит через верхний коллектор, через все вертикальные каналы, обеспечивая максимальную теплоотдачу. Весь радиатор прогревается равномерно по всей своей площади. | |
 |  |
| Подобная схема – одна из наиболее распространённых в системах отопления многоэтажных домов, как наиболее компактная в условиях вертикальных стояков. Применяется на стояках с верхней подачей теплоносителя, а также на обратных, нисходящих – с нижней подачей. Вполне эффективна для небольших по размеру радиаторов. Однако, если количество секций велико, то прогрев может осуществляться неравномерно. Кинетической энергии потока становится недостаточно для распространения теплоносителя до самого конца верхнего подающего коллектора – жидкость стремится проходить по пути наименьшего сопротивления, то есть через ближайшие ко вхожу вертикальные каналы. Таким образом, в дальней от входа части батареи не исключены застойные зоны, которые будут значительно холоднее противоположных. При расчетах системы обычно исходят из того, что даже при оптимальной длине батареи ее общая эффективность теплоотдачи снижается на 3÷5%. Ну а при длинных радиаторах такая схема становится неэффективной или потребует определенной оптимизации (об этом будет рассказано ниже)/ | |
| Одностороннее подключение радиатора с подачей сверху | |
 |  |
| Схема, аналогичная предыдущей, и во многом повторяющая и даже усиливающая присущие ей недостатки. Применяется в таких же стояках однотрубных систем, но только в схемах с нижней подачей - на восходящей трубе, поэтому теплоноситель подается снизу. Потери в общей теплоотдаче при таком подключении могут быть еще выше – доходить до 20÷22%. Связано это ст тем, что замыканию движения теплоносителя через ближние вертикальные каналы будет способствовать еще и разница в плотности – горячая жидкость стремится вверх, и оттого тяжелее проходит на удаленный край нижнего подающего коллектора радиатора. Иногда это – единственный вариант подключения. Потери в какой-то мере компенсируются тем, что в восходящей трубе общий уровень температуры теплоносителя всегда более высокий. Схема поддается оптимизации установкой специальных устройств. | |
| Двухстороннее подключение с нижним подключением обеих подводок | |
 |  |
| Схема нижнего, или как ее еще часто называют «седельного» подключения – чрезвычайно популярна в автономных системах частных домов из-за широких возможностей скрыть трубы отопительного контура под декоративной поверхностью пола или сделать их максимально незаметными. Однако по теплоотдаче подобная схема – далека от оптимальной, и возможные потери эффективности оцениваются в 10÷15%. Самый доступный путь для теплоносителя в этом случае – это нижний коллектор, а распространение по вертикальным каналам идет в большей мере за счет разницы в плотности. В итоге верхняя часть батареи отопления может прогреваться значительно меньше нижней. Существуют определённые методы и средства свети этот недостаток к минимуму. | |
| Диагональное двухстороннее подключение радиатора, с подачей снизу | |
 |  |
| Несмотря на кажущуюся схожесть с первой, самой оптимальной схемой, разница между ними – очень большая. Потери эффективности при подобном подключении доходят до 20%. Объясняется это – достаточно просто. У теплоносителя нет никаких стимулов свободно проникать на дальний участок нижнего подающего коллектора радиатора – за счет разницы в плотности он выбирает наиболее близкие ко входу в батарею вертикальные каналы. В итоге, при достаточно равномерно прогретом верхе, в нижнем углу, противоположном вхожу, весьма часто образуется застой, то есть температура поверхности батареи в этой области будет меньше. Подобна схема применяется на практике крайне редко – даже сложно представить ситуацию, когда к ней совершенно необходимо прибегнуть, отвергнув другие, более оптимальные решения. | |
В таблице намеренно не упомянуто нижнее одностороннее подключение батарей. С ним – вопрос неоднозначный, так во многих радиаторах, предполагающих возможность подобной врезки, предусмотрены специальные адаптеры, которые по сути превращают нижнее подключение в один из вариантов, рассмотренных в таблице. Кроме того, даже для обычных радиаторов можно приобрести дополнительную оснастку, при которой нижняя одностороння подводка будет конструктивно видоизменена на другой, более оптимальный вариант.
Надо сказать, что существуют и более «экзотичные» схемы врезки, например, для радиаторов вертикального исполнения большой высоты – никоторые модели из этого ряда предполагают двухстороннее подключение с обеими подводками сверху. Но сама конструкция таких батарей продумана таким образом, чтобы теплоотдача от них была максимальной.
Зависимость эффективности теплоотдачи радиатора от места его установки в помещении
Помимо схемы подключения радиаторов к трубам контура отопления, на эффективность работы этих приборов теплообмена серьезно влияет и место их установки.
В первую очередь, должны соблюдаться определенные правила размещения радиатора на стене относительно соседствующих с ним конструкциям и элементам интерьера помещения.
Наиболее типичное расположение радиатора – под оконным проёмом. Помимо общей теплоотдачи, восходящий конвекционный поток создает своеобразную «тепловую завесу», препятствующую свободному проникновению от окон более холодного воздуха.
- Радиатор в этом месте покажет максимальную эффективность, если его общая длина составит порядка 75% от ширины оконного проема. При этом необходимо стараться установить батарею именно по центру окна, с минимальным отклонением, не превышающим 20 мм в ту или иную сторону.
- Расстояние от нижней плоскости подоконника (или другой преграды, расположенной сверху – полки, горизонтальной стенки ниши и т.п.) должно составлять около 100 мм. В любом случае, оно никогда не должно быть меньше, чем 75% от глубины самого радиатора. В противном случае создается труднопреодолимая преграда для конвекционных потоков, и эффективность батареи резко падает.
- Высота нижнего края радиатора над поверхностью пола также должна составить около 100÷120 мм. При просвете меньше 100 мм, во-первых, искусственно создаются немалые сложности в проведении регулярных уборок под батареей (а это – традиционное место скопления пыли, переносимой конвекционными потоками воздуха). А во-вторых – сама конвекция будет затруднена. Вместе с тем, и «задирать» радиатор слишком высоко, с просветом от поверхности пола 150 мм и более – тоже совершенно ни к чему, так как это приводит к неравномерному распространению тепла в помещении: в граничащей с поверхностью пола области может оставаться выраженная холодная прослойка воздуха.
- Наконец, и от стены радиатор должен быть отнесён кронштейнами как минимум на 20 мм. Уменьшение этого просвета – это нарушение нормальной конвекции воздуха, а кроме того, на стене могут вскорости появиться хорошо заметные пылевые следы.
Это – ориентировочные показатели, которых следует придерживаться. Однако, для некоторых радиаторов существуют и собственные, разработанные производителем рекомендации по линейным параметрам установки – они указываются в руководствах по эксплуатации изделий.
Наверное, излишне объяснять, что расположенный открыто на стене радиатор покажет теплоотдачу намного выше, чем тот, который полностью или частично прикрыт теми или иными предметами интерьера. Даже слишком широкий подоконник уже способен понизить эффективность обогрева на несколько процентов. А если учесть, что многие хозяева не могут обойтись без плотных портьер на окнах, или, в угоду интерьерному оформлению, стараются прикрыть неприглядные, ни их взгляд, радиаторы с помощью фасадных декоративных экранов или даже полностью закрытых кожухов, то расчетной мощности батарей может и не хватить для полноценного обогрева помещения.
Потери теплоотдачи, зависящие от особенностей установки радиатора отопления на стен – показаны в таблице ниже.
| Иллюстрация | Влияние показанного размещения на теплоотдачу радиатора |
|---|---|
 | Радиатор расположен на стене полностью открыто, или же установлен под подоконником, который закрывает не более 75% глубины батареи. В этом случае полностью сохранения оба основных пути теплопередачи – и конвекция, и тепловое излучение. Эффективность можно принять за единицу. |
 | Подоконник или полка полностью перекрывают радиатор сверху. Для инфракрасного излучения – это не имеет значения, а вот конвекционный поток уже встречает серьёзное препятствие. Потери можно оценить в 3 ÷ 5% от общей тепловой мощности батареи. |
 | В этом случае сверху не подоконник или полка, а верхняя стенка стеновой ниши. На первый взгляд – всё то же самое, но потери уже несколько больше – до 7 ÷ 8%, так как часть энергии будет понапрасну затрачена на прогрев весьма теплоемкого материала стены. |

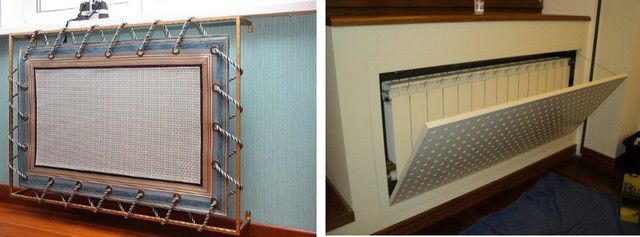

 | Радиатор с фасадной части прикрыт декоративным экраном, но просвет для конвекции воздуха – достаточный. Потеря именно в тепловом инфракрасном излучении, что особо сказывается на эффективности чугунных и биметаллических батарей. Потери теплоотдачи при такой установке достигают 10÷12%. |
 | Радиатор отопления прикрыт декоративным кожухом полностью, со всех сторон. Понятно, что в таком что в таком кожухе имеются решетки или щелевидные отверстия для циркуляции воздуха, но и конвекция, и прямое тепловое излучение – резко снижены. Потери могут доходить до 20 – 25% от расчетной мощности батареи. |
Итак, очевидно, что некоторые нюансы установки радиаторов отопления хозяева вольны изменить в сторону увеличения эффективности теплоотдачи. Однако, иногда место настолько ограничено, что приходится мириться с имеющимися условиями, касающимися как расположения труб контура отопления, так и свободной площади на поверхности стен. Другой вариант - желание скрыть батареи с глаз превалирует над здравым смыслом, и установка экранов или декоративных кожухов – дело уже решенное. Значит, в любом случае, придется внести поправки на суммарную мощность радиаторов, чтобы гарантированно добиться в помещении необходимого уровня нагрева. Правильно внеси соответствующие корректировки поможет расположенный ниже калькулятор.
Система отопления должна присутствовать в каждом доме. При этом крайне важно, чтоб на каждом этапе ее установки четко соблюдались все правила установки радиаторов отопления – нарушения любого из них может повлечь серьезные нарушения в работе системы и даже привести к повреждению оборудования.
Возможные схемы подключения радиаторов
Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип. Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:
- боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
- диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
- нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.
Инструкция по установке радиаторов отопления
Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.
Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.
И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.
Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:
- согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
- столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
- если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.
Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.
Порядок монтажа радиатора отопления
Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:
- Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
- Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
- Устанавливаются необходимые переходники, кран Маевского, заглушки;
- Теперь можно начинать установку непосредственно самого радиатора;
- Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
- Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
- После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.
Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.
