Главная задача вентиляционной системы на чердаке - выведение влаги. Скопление конденсата ведет к поражению строительных материалов плесенью и грибком, гниению, сначала на самой крыше, затем и внутри помещений.
Грамотная вентиляция - это гарантия долгого срока эксплуатации стропильной системы, благоприятного микроклимата в доме и отсутствия наледи на кровельном покрытии в холодное время года.
Как правильно оборудовать вентиляцию на чердаке своими руками, какими должны быть отверстия для воздухообмена и как их расположить, читайте в этом обзоре.
Что такое вентиляция на чердаке и зачем она нужна
Воздухообмен в подкровельном пространстве важен в любое время года. Летом вентиляция помогает избежать перегрева дома от раскаленного на жаре кровельного покрытия, особенно если последнее выполнено из металлических материалов.
Зимой исходящие от дома тепло и влага способствуют образованию инея и, как следствие, сырости. Без интенсивного проветривания этой проблемы не избежать.
Если вдобавок к отсутствию вентиляции недостаточно качественно выполнен теплоизолирующий слой, зимой кровля может нагреваться до плюсовых температур, приводя к подтаиванию нижнего слоя снега и образованию ледяной корки и сосулек в период оттепели.
На заметку! Согласно строительным нормам, температура под крышей должна быть не более чем на 4°C выше уличной.
Без воздухообмена в пространстве под кровлей нарушается микроклимат во всем доме: в солнечные летние дни жилые помещения будут быстро нагреваться, а с осени до весны под обшивкой будет скапливаться конденсат. Соответственно без выхода пара, который образуется в результате жизнедеятельности жителей дома, влажность будет повышаться и в комнатах.
Но главная опасность отсутствия воздухообмена в том, что деревянные элементы крыши будут изнашиваться значительно быстрее отведенного им срока. Влага способствует ускоренному процессу гниения, поражениям грибком и плесенью.
Поэтому без проветривания подкровельного пространства не обойтись. Кроме этого важно, чтобы воздухообмен был эффективным.
Что необходимо учесть при обустройстве вентиляции на чердаке:
- Площадь отверстий должна соответствовать площади чердака. Идеальное соотношение 1 к 500 (1 кв.м. вентиляции на 500 кв.м. пространства).
- В воздухообмене должно быть задействовано все внутреннее пространство крыши. Если в отдельных участках воздух будет застаиваться - образуется конденсат или иней.
- В системе вентиляции должно быть два канала: через один воздух поступает, через другой выходит на улицу.
Самый сложный этап работы - это расчеты. Слишком большое количество или размер вентиляционных отверстий не менее плохо, чем недостаток площади продухов. Эту задачу лучше всего поручить специалистам.
Важно! Чтобы решетка и стропило были защищены от конденсата и протечек следует проложить паро- и гидроизолирующий слой.
Как обеспечить воздухообмен на холодном чердаке
Вентиляция холодного чердака может быть обустроена множеством способов. В этом случае подходят все возможные варианты:
- Софиты.
- Вентилируемый конек.
- Окна на фронтонах.
- Слуховые окна.
Для двускатной крыши подойдут все способы вентилирования. Самый простой и эффективный основан на естественном движении воздушных масс за счет разницы температуры и давления на разной высоте.
На свесах крыши делают обшивку из деревянных реек, оставляя щели между ними или используют софиты - перфорированный сайдинг из металла или ПВХ.
Если обшивка выполнена вплотную и не имеет отверстий для проветривания, возможно обустройство продухов под карнизами в виде обычных решеток, смонтированных через каждые 90 см. Выход воздуха происходит через продухи в коньках. А также применяются точечные аэраторы.
Еще один простой и недорогой вариант - монтаж решеток (окон) на фронтонах. Оптимальный размер окон для - 60х80 см. При выборе места их расположения следует придерживаться равного расстояния от конька, свеса и боков дома. Решеток должно быть две - по одной с противоположных фронтонов.
Слуховые окна - наиболее сложный в реализации способ проветривания подкровельного пространства. Но такое вентиляционное окно на чердаке послужит и естественным источником света, и выходом на крышу.
Для нормального воздухообмена под вальмовой кровлей без фронтонов подходят софиты и коньки с отверстиями для входа и выхода воздуха и продухи в крыше в виде слуховых окон, расположенных с противоположных сторон строения.
На холодном чердаке с обшивкой из ондулина, металлочерепицы, профнастила или шифера вентиляция конька обеспечивается пространством между волнами материала, поэтому обустраивать ее дополнительно не нужно.
Обратите внимание! Принудительная вентиляция (установка вентилятора) нужна в редких случаях, когда естественное движение воздуха затруднено.
Если на неотапливаемом чердаке установлены вентиляционные трубы, то со временем они способны забиваться инеем, сводя эффективность к нулю. Поэтому утепление вентиляционных труб обязательный этап.
Лучше всего использовать фольгированный утеплитель. А снаружи нужно снабдить трубы решетками или диффузорами, чтобы в них не попадали мусор и насекомые.
Как правильно сделать вентиляцию на чердаке с мансардой
Вентиляцию теплого чердака в частном доме обустроить сложнее. Движение воздуха в подкровельном пространстве возможно только между стропилами. Поэтому решить вопрос с проветриванием необходимо еще на этапе строительства мансарды. Между слоем гидроизоляции и теплоизоляции следует оставить пространство 2-3 см. Какие дополнительные слои кровельного пирога необходимо использовать, зависит от материала, которым обшит теплый чердак. Вентиляция под гибкой черепицей требует монтажа контррейки. Обшивку из металла необходимо дополнить слоем ветрозащитной пленки.
Вентиляция чердака над мансардой обеспечивается по аналогичному принципу: входные отверстия - софиты - на свесе, выходные на коньках.
Отверстия на коньках, карнизе необходимо расположить по всей протяженности, чтобы проветривать всю крышу, не допуская застоя воздуха и пара на отдельных пространствах.
Сама мансарда вентилируется так же как и любое другое жилое помещение. Воздух с улицы поступает через окно или приточный клапан, выходит через вентиляционную трубу вместе с лишней влагой.
Современные устройства для проветривания чердака
Если нет возможности установить на чердаке вентиляционные окна, можно смонтировать коньковые или скатные аэраторы. Они бывают точечными и непрерывными.
Точечный аэратор - это устройство, состоящее из трубы и «шляпки», по другому прибор называется диффузор. Он предназначен для выведения влажного и застоявшегося воздуха из подкровельного пространства чердака на улицу за счет создания в трубе низкого давления. Устанавливается на скате крыше, на расстоянии не более 50 см от конька или на самом коньке.
Непрерывные карнизные аэраторы устанавливаются по всей длине кровли и обеспечивают еще более качественный воздухообмен.
После монтажа аэратора, стыки прибора и отверстия должны быть загерметизированы. Для этого применяется специальная лента.
Важный плюс аэраторов в том, что они могут быть установлены, даже в том случае, если строительство крыши завершено.
Не следует пренебрегать обустройством вентиляции на чердаке. Сделать ее очень просто, как при помощи традиционных методов, так и с использованием современных технологий. Качественный воздухообмен в подкровельном пространстве способен продлить срок эксплуатации здания и поддерживать благоприятный микроклимат в жилых помещениях.
От автора: здравствуйте, уважаемые читатели! Прожив пару лет в частном доме, многие владельцы решают установить вентиляцию на чердаке, в первую очередь, из-за появления неприятного запаха и сырости. В статье мы расскажем, как сделать своими руками вентиляцию для холодного чердака в частном доме.
Причины установки
Чердак в частном доме должен быть оборудован вентиляционной системой. Этот факт важен для помещения в любое время года.
Летом жар от раскаленной крыши переходит в помещение и нагревает его порой до 150 градусов. Основная доля тепла распределяется вверху, и кондиционер работает в усиленном режиме. А при его отсутствии владельцы дома вынуждены мучиться от духоты и жара.
В зимний период вентиляция способствует удалению скапливаемой влаги. По требованиям технической безопасности температура на чердаке и улице должна отличаться не более чем на 4 градуса, поскольку резкие температурные перепады создают благоприятные условия для накопления конденсата, который впоследствии образует сосульки. С наступлением оттепели они тают, и влага попадает на пол, что приводит к деформации и разрушению потолочной конструкции и крыши, на стропилах появляется .
Несмотря на важность вентиляции, многие владельцы опасаются ее устанавливать, так как думают, что через решетки на чердаке уходит теплый воздух, и помещение быстрее охлаждается. На самом деле, причина кроется в некачественной термоизоляции потолка и стен, к тому же, через плохо утепленные потолочные перекрытия на чердак проникает влага.
Важно: вентиляция холодного чердака шатровой или вальмовой крыши нужна, чаще всего, только в летний период.
Вентиляционные решетки чердака частного дома играют важную роль для терморегуляции. При грамотной установке они позволят сэкономить на обогреве, обеспечить нужную степень охлаждения и уберечь помещение от негативного внешнего воздействия. Помимо всех вышеперечисленных плюсов, чердачная вентиляция не позволяет зимним осадкам скапливаться на крыше здания.
Принцип работы вентиляционной системы
Беспрепятственная циркуляция воздуха с улицы под кровельное пространство возможна за счет отверстий, наиболее эффективные из которых находятся под свесом и в коньках. Данное расположение позволяет использовать воздушно-тепловой напор, исходящий от потолочной зоны.
Если вентиляция чердака установлена по всем правилам, за часовой промежуток времени воздушный поток дважды проходит под крышей помещения - движение направляется снизу вверх к конькам с отверстиями из продухов.
Совет: при наличии утепленной крыши между кровлей и изоляционным слоем оставляют зазор примерно 5 см в ширину для свободного воздухообмена.
Для обеспечения качественной вытяжки необходимо сочетание установленных приконьковых элементов и продухов в самом коньке. Для крыш из черепицы применяются специальные плитки с воздухообменными продухами.
Существует другой способ вентиляции чердака - установка вентиляционных турбин (дефлекторов) для механической тяги. Данный вид установки рекомендован для вентиляции утепленного чердачного помещения над мансардой.
Источник: growinggarden.ru
Важно: при монтаже вентиляции нужно обратить внимание на уклон кровли. Коньковые отдушины, засыпаемые снегом, могут быть заменены на трубы, превышающие по высоте снежный покров.
Вентиляционное окно
Самый древний из известных на чердаке - вентиляционное окно. Для хорошего воздухообмена достаточно подкарнизных и коньковых продухов, а также слуховых окон. Вальмовая крыша предполагается в отсутствии фронтонов. В этом случае нет места для вентиляционных окон, и такие чердаки проветриваются карнизными и коньковыми продухами.
Сложнее обстоит дело с чердачной вентиляцией под мансардой. В таком случае роль продух выполняют щели в межкровельном пространстве. Обязательный элемент такой крыши - это механические приспособления тяги. Вентиляционный вывод располагается в колоннах.
Слуховые окна
Без установки системы отдушин и продухов для воздухообмена на чердаке могут быть оборудованы слуховые окна. Однако этот способ является недостаточно эффективным, поскольку воздух может застаиваться в подоконном и надоконном пространстве.
Для улучшения вентиляции и снижения уровня застоявшегося воздуха рекомендуется делать слуховые окна размером 60×80 см, размещая их в противоположных фронтонах. Как сделать монтаж своими руками, вы можете узнать, просмотрев видео.
В теории это выглядит следующим образом: на заранее изготовленные деревянные каркасы, которые крепятся к стропилам специальными стойками, укладывается кровельный материал. Для отделки проемов подойдет обычная вагонка. Затем в проем монтируется оконная коробка. При этом щели между кровлей и самим каркасом плотно закрываются.
Правила установки вентиляционных окон:
- необходимы продухи для вентиляции, крышевые и кровельные продухи;
- междуоконное расстояние - не более 1 м;
- равное расстояние окон от карниза, боков и конька;
- дизайн окна не должен нарушать общую концепцию внешнего вида строения.
Вентиляционные продухи
Продухи представляют собой отверстия для обеспечения воздухообмена холодного либо теплого чердака. Они находятся в крыше и являются единственно возможным способом вентиляции чердачного помещения без слуховых окон.
Продухи бывают двух видов: карнизные или коньковые. Карнизные располагаются по обе стороны карнизов и, по сути, являются щелью между стеной и крышей, ширина которой составляет примерно 2 см. Они называются щелевыми. Продухи, сделанные в виде отверстий, называются точечными. Ширина и диаметр продухов должны составлять не более 2,5 см, в зависимости от уклона скатов.
Коньковые продухи имеют щелевую форму шириной до 5 см или форму флюгарков с промежутками, не превышающими 8 метров. Такой вид продухов используется и в черепичных покрытиях, с отверстиями через один ряд от конька.
Отдушины для верхнего слоя крыши изготавливаются в виде втяжного выхода кровли, аэраторов или щипцовой решетки. Все эти элементы можно приобрести вместе с остальным строительным материалом.
Аэраторы
Кровельный аэратор на сегодняшний день является самым удобным и современным видом вентиляционных продухов. Аэраторы обеспечивают хороший воздухообмен за счет удаления излишков влаги, пара и застойного воздуха на холодном чердаке частного дома, они устанавливаются на крышевых скатах, заменяя коньковые аналоги.
Аэраторы бывают точечными, со вмонтированными вентиляторами для обеспечения правильной циркуляции воздуха, и непрерывными (коньковыми), представляющими собой пластину с отверстиями, расположенную вдоль конька. Последние сверху прикрываются кровлей. Они обеспечивают постоянный воздухообмен и малозаметны.
Источник: allremont59.ru
Источник: stroydom.guru
Все виды аэраторов для кровли изготавливаются из:
- керамики;
- металлокерамики;
- битумной черепицы;
- плоской кровли.
Аэраторы обычно монтируются в местах с карнизными продухами. Но существуют и другие варианты их размещения:
- точечные модели устанавливают на расстоянии не дальше 50 см от конька;
- аэраторы заходят за прорезь на 25 см с обоих концов конька;
- аэраторы подходят исключительно для кровли с уклоном от 15 до 45 градусов;
- расстояние от стены либо дымохода составляет не меньше 30см.
Расчет вентиляции
Перед началом установки чердачной вентиляции рекомендуется произвести точные расчеты. Гарантию результата может дать только специалист. Но если вы все же решили самостоятельно рассчитать и провести установку, вам, несомненно, помогут наши рекомендации и советы.
Необходимость утепления чердака для обеспечения комфортной атмосферы в доме зимой вряд ли кто-либо будет оспаривать. А вот почему-то о вентиляции в целях сохранения постоянства температурного режима многие забывают. Между тем правильная вентиляция чердака не только поддерживает постоянство микроклимата, но и способствует увеличению срока эксплуатации крыши, предотвращает появление очагов плесени и грибка. Грамотно продуманная вентиляция так же важна, как и хорошая теплоизоляция.
Для чего необходима вентиляция чердака?
Вентиляция — важный этап проектирования, позволяющий регулировать теплообмен. Летом крыша раскаляется до 160 градусов, и жгучий воздух попадает в дом. Но это не единственный повод для беспокойства. В прохладный период на утепленных перекрытиях скапливается конденсат, разрушающий дерево. Избежать преждевременного износа стропил поможет проветривание.
Вентиляционная система направлена на смешение температуры внешней среды и кровли и предотвращает появление во время таяния снега наледи, огромных сосулек и схода «лавины». Как видите, вопрос обустройства надежной системы воздухообмена действительно важен.
Как сделать вентиляцию на чердаке?
Чердак может быть холодным и теплым. Первый вариант — традиционный. В этом случае стропильная система никак не защищена, поскольку утеплено лишь перекрытие. Второй — отголосок советского периода, преследующий единственную цель — защиту инженерных коммуникаций.
Вентиляция холодного чердака
Вентиляция холодных чердаков должна быть регулируемой. Для этого необходимо не закрывать обрешетку и стропила. В качестве альтернативы может выступать зашивка с зазорами, обеспечивающими беспрепятственную циркуляцию воздуха. Если же на крышу уложен ондулин или шифер (при отсутствии ветро- и пароизоляционных пленок), можно не беспокоиться — воздух свободно проникает между волнами кровли внутрь чердака и выходит наружу.
Это важно!
Металлочерепица также проветривается, но может образовывать конденсат, а значит, настил пленки становится обязательным.
Если крыша двухскатная, то вентиляционные каналы располагают во фронтонах. Довольно действенное решение — неплотно прилегающая зашивка деревянных свесов. Равномерное распределение узких щелей способствует эффективному проветриванию всего чердака.
Однако, если примыкания и зашивка подогнаны плотно или фронтоны изготовлены из камня, то необходимо проделать отверстия в стенах. Они должны находиться на противоположных сторонах, что поможет ликвидировать застойные очаги.
Это важно!
Общая площадь вентканалов рассчитывается исходя из 0,2% от общей площади этажа.
Существует и более экономичный вариант — установка типовых вентиляционных решеток. Одна решетка должна быть регулируемая, другая — повернутая отверстиями вниз. От проникновения насекомых защитит москитная сетка.
Для вальмовой крыши обустройство вентиляции будет проходить по другому сценарию. Входное отверстие делается снизу (в подшивке), а выход сверху, у конька. Если подшивка свесов выполняется из дерева, то брусья можно расположить не совсем плотно, с интервалом в несколько миллиметров. При зашивке с помощью пластика отдельные компоненты должны иметь дырочки. Такие панели именуют софитами.
А что делать, если подшивка уже собрана и собрана плотно? Из этой ситуации тоже есть выход — выпуск решеток с сеточкой диаметром 5 см. Располагают их обычно по длине ветрового свеса с шагом в 80 см. Для проделывания отверстий понадобится дрель с круглым сверлом. Верхний вывод производится сверху. Обратите внимание, что многое будет зависеть от типа кровли.
Для гибкой кровли устанавливают вентиль (черепашку) или проветриваемый конек. Для шифера и еврошифера — классический конек. Для керамической черепицы — специальный вентиль. Металлочерепицу допускается проветривать посредством стандартного конька. Стоит отметить, что конек — не только выгодная в финансовом отношении замена вентилю, но и возможность обустроить вентиляционную систему в наикратчайшие сроки.
Некоторые практикуют монтаж слуховых окон (можно застеклить, а можно поставить на них решетки), но такая задача сложна в реализации и требует теоретической и практической подготовки.
Вентиляция теплого чердака
Естественная циркуляция в отопительных системах сегодня практически не применяется. Это означает, что при планировании переоборудования чердака в жилую мансарду следует делать кровлю полностью проветриваемой. Для листового металла и гибкой черепицы необходимо обустроить вентилируемую область — нашить на стропила контррейку. Для металлических крыш предпочтительны ветрозащитные пленки. Для шиферной кровли контррейки необязательны, ведь воздух должен свободно проходить от низа до верха. Вход делают в подшивке, а выход — через конек.
Проветриваться чердак будет точно так же как и другие помещения. Воздух входит через окна (допускается монтаж клапанов ВТК), выходит через вентиляционные отверстия. Если в стенах их нет, то на крыше (на месте вытяжки) устанавливают аэраторы (грибки).
Вентиляция чердака в доме: мифы и факты
Проблема вентиляции чердачного пространства породила немало мифов. Итак, какие факты необходимо знать для обеспечения полноценного проветривания?
Миф №1. Через вентиляционные каналы зимой из помещения уходит теплый воздух . Распространено мнение, что вентилирование в зимний период мешает обогреву. Однако маловероятно, что дело здесь в наличии отверстий. Если дом долго прогревается и быстро остывает, то проблема в изоляции, а не в вентиляции. Стоит отметить, что некачественная изоляция всегда пропускает влажный воздух на чердак, что создает благоприятные условия для возникновения конденсата и последующего гниения деревянных перекрытий.
Миф №2. Вентиляция необходима лишь в жаркое время года . Многие убеждены, что вентиляционная система необходима лишь для обеспечения проветривания здания летом. На самом деле это не совсем так. Недостаточная вентиляция зимой — причина нарастания сосулек, появления плесени и грибка.
Миф №3. Площадь вентиляционных отверстий значения не имеет . И снова заблуждение. Полагаться на авось, располагая каналы на глаз, конечно, не стоит. Эффективность такой вентиляции будет нулевая. Продухи располагают в соотношении 1:500 (где на каждые 500 м2 приходится 1 м2 вентиляции).
- вентиляционная система должна быть прочной и выдерживать любые погодные условия;
- особое внимание следует уделить отверстиям на хребте кровли. По традиции они должны находиться к хребту как можно ближе;
- под карнизами можно установить непрерывные софиты. Они должны быть оснащены тонкой экранирующей сеткой. Отверстия должны быть из пластика или алюминия, что исключает появление коррозии;
- одно из условий эффективной вентиляции — установка продухов внутри чердака (между стропилами). Отверстия необходимо обустроить таким образом, чтобы не допустить блокирования или засорения воздуха;
- выбирайте место для приточной установки тщательно. Эта должна быть самая чистая зона на чердаке;
- поставьте с внешней стороны крыши вентилятор, который будет вытягивать воздух. Расстояние между приточной системой и вентилятором должно быть не менее 8 метров;
- не забудьте об установке рекуператора, предназначенного для нагревания и охлаждения воздуха;
- слуховые окна несут не только практическую пользу, но и способны придать строению неповторимый облик;
- снабдите вентиляционные трубы решетками или диффузорами.
Теперь вы знаете не просто как обустроить вентиляцию своими руками, а как сделать это правильно и избежать самых распространенных ошибок. А это самое главное!
Вентиляция подкровельного пространства: видео
Не использовать просторный чердак в качестве дополнительной комнаты как минимум расточительно, и именно поэтому так необходима вентиляция подкровельного пространства
Планируете использовать чердачное пространство как жилое помещение, но не знаете, как его сделать комфортным? Я расскажу о том, как функционирует вентиляция чердака. При грамотном устройстве системы замещения спёртого воздуха свежим, вы сможете сделать чердак пригодным для всесезонного комфортного проживания. Кроме того, инструкция по устройству вентиляционных систем будет вам полезна, даже если чердак в частном доме не предполагается использовать как жилье.
Четыре причины для вентиляции чердачных помещений
Пример устройства продухов для приточно-вытяжной вентиляции на современной кровле
- Комфорт проживания в мансарде . Чистый свежий воздух – это одно из главных условий комфортного проживания в помещении. Поэтому, если помещение под крышей используется для проживания, о нормальном воздухообмене нужно позаботиться еще на этапе проектирования кровли.
- Отсутствие конденсата . Эффективный воздухообмен позволяет предупредить появление конденсата на окнах, что актуально, если подкровельное помещение используется в качестве мансарды.
- Отсутствие плесени . Своевременное замещение тёплого влажного воздуха свежим предупреждает появление плесени на строительных поверхностях. То есть, если в мансарде воздух не будет застаиваться, по углам не появится плесень, независимо от того, какими материалами выполнена отделка.
- Продолжительный ресурс кровли . Избыточная влажность воздуха губительно сказывается на состоянии кровельного материала. Более того, если не отводить влажный воздух из-под кровли, на пароизоляции будет скапливаться конденсат, который может снизить ресурс утеплителя. Правильно организованная вентиляционная система увеличит ресурс кровли без необходимости в ремонте.
Вентиляция чердачных помещений, какой она бывает
Оптимальный вариант - это приточно-вытяжная система, работающая по естественному принципу, как это показано на схеме.
Под свесами стропильной крыши устроены продухи, через которые обеспечивается приток свежего холодного воздуха, в то время как более теплый влажный воздух будет уходить в слуховые окна или другие технологические отверстия в верхней части фронтона или ската.
Предпочтительный вариант при использовании современных кровельных материалов – это устройство контробрешётки с вентиляционными зазорами. В то же время воздухообмен в утеплённом пространстве чердака обустраивается отдельно, посредством приточно-вытяжной системы.
Имейте в виду, что вентиляция чердака должна планироваться и строиться как комплексная система. То есть, в проекте нужно предусмотреть систему воздухообмена и в чердачном помещении, и в подкровельном пространстве, а также утепление труб и изоляцию прочих коммуникаций. Кроме того, проектирование вентиляции должно выполняться с учётом типа используемых теплоизоляционных материалов.
Типы вентиляции мансардного помещения
Недостаток системы – излишняя зависимость от температуры снаружи дома. То есть, в теплое время года проветривание будет слабым.
Преимущество принудительной системы в том, что она не зависит от климатических условий: отработанный воздух с одинаковой эффективностью будет отводиться и зимой и летом.
Способы отведения воздуха наружу

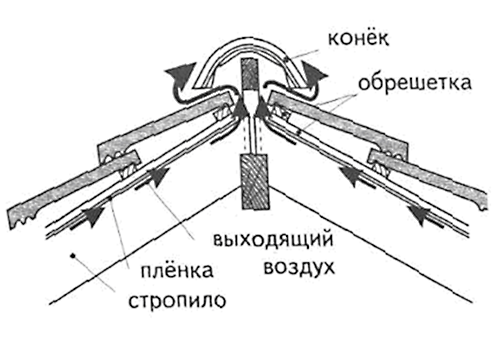

Под коньковой планкой на пироге из профнастила или из металлочерепицы своими руками устраивается продух, прикрытый сеткой. Устройство продуха таково, что конденсат, образующийся в холодное время года, будет стекать не в помещение, а будет вытекать на скат.
Особенность решения в том, что окна постоянно открытые, независимо от времени года. Для того, чтобы предупредить проникновение животных и птиц, поверх окон устанавливаются декоративные решетки.
Преимущество специальных аэраторов перед обычной трубой, вмурованной в кровлю, это особая конструкция, которая препятствует образованию и проникновению конденсата в помещение.
В продаже есть клапаны с ручными и автоматизированным управлением.
Вентиляция чердака: обзор актуальных схем и способов их реализации
Как сделать вентиляцию чердака? Читайте о схемах и методах установки в статье
Моделируя чердак в частном доме, необходимо создать хорошую вентиляцию. Грамотно смонтированная вентиляция холодного чердака важна для обеспечения здорового микроклимата под крышей жилища. При недостаточной аэрации значительно уменьшается срок эксплуатации конструкции.
Нужна ли вентиляция холодного чердака
Никакая герметизация дома не может полностью изолировать поступления пара из жилища на чердак. По закону термодинамики теплый воздух поднимается наверх, и пар находит выход в любом случае. Перекрытия в основном состоят из дерева. На деревянных поверхностях при накоплении влаги образуется естественная среда для развития различных губительных микроорганизмов, плесени. Появляются неприятные затхлые запахи, ощущение сырости. Создается нездоровый микроклимат помещения в целом.
Перепады температур способствуют постоянному конденсату и, если отсутствует вентиляция холодного чердака, происходит быстрый износ конструкции.
Причины появления конденсата:
- отсутствие хорошей вентиляции,
- нарушение теплоизоляция крыши,
- недостаточная гидроизоляция,
- нехватка вентиляционных каналов,
- брак в строительных материалах.
Вентиляция, выполненная согласно техническим правилам, бережет строение от повреждений.
Холодный чердак – нежилое помещение под крышей строения без декоративной отделки. Вопрос вентилирования важно решать в период создания проекта дома, при планировании особенностей конфигурации кровли.
Функционирование вентиляции – зависимость от выбранных материалов
Основная задача вентилирования холодного чердака – постоянный воздухообмен. Чтобы поставленная цель реализовывалась оптимально, нужно оценить качество и вид использованного кровельного материала. У каждого из них есть особенности.
Если для укладки кровли выбран шифер или ондулин, то воздух легко перемещается между волнистыми изгибами на территорию чердака и также беспрепятственно выходит наружу.
При создании вентиляции холодного чердака из металлочерепицы важно настелить пароизоляционную пленку, так как образовывается конденсат. Металлочерепицу вентилируют через уплотнитель конька. Для двускатной крыши каналы вентилирования размещены на фронтонах. Качественное проветривание осуществляется при равномерном распределении зазоров.
Есть свои нюансы и при монтаже вальмовой крыши. В этом случае входное отверстие должно размещаться в подшивке, а выходное – возле конька. Такая разновидность кровли четырехскатная и нет фронтонов.
При работе с гибкой черепицей требуется установить проветриваемый конек, для классической «керамики» – кровельный вентиль.
Используя в подшивке свесы брусков из древесины, следует соблюдать интервал в несколько миллиметров. При зашивке пластиком делают отверстия в элементах. Подшив называют софитом.
Можно ли выводить вентиляцию – холодный чердак
Правильный воздухообмен необходим, чтобы:
- избежать скопления паров, которые поступают из дома,
- защитить деревянный каркас чердака от воздействия влаги,
- противодействовать образованию грибка,
- поддержать постоянство температуры.
При условии, что создается вентиляция чердачного пространства – холодный чердак
из дома, накопления влаги не миновать. На неутепленных крышах быстро образуется толстый слой конденсата. Даже, если бы крыша была утеплена, конденсата не избежать, но в этом случае мокрыми бы становились стены дома.
Нередко встречается вопрос: можно ли вентиляцию вывести на холодный чердак?
Вывести можно, но такой вид вентилирования – неправильное решение и приводит к нарушению микроклимата чердачного пространства, порчи деревянной конструкции, постепенному гниению, неизбежному износу.
- Установить необходимые вентиляционные элементы для защиты продухов от попадания мусора, листьев веток и насекомых – на коньках, карнизах, хребтах, ендовах.
- Защитить вентиляционные зазоры от пыли.
- Независимо от особенностей крыши площадь каналов вентилирования сделать 400-500 см2/м.
- Проверить не сужены ли вентилируемые каналы, чтобы избежать конденсата из-за недостаточной циркуляции воздуха.
- Задействовать вспомогательные вентиляционные конструкции, если длина кровельного покрытия более 10 метров.
- Избегать значительного расширения зазора, так как из-за возникающей турбулентности уменьшается воздухообмен под крышей.
- Обеспечить утепление вентиляции на чердаке, чтобы трубопроводы вентиляционной системы не подвергались температурным перепадам и могли бесперебойно функционировать.
Вентиляция холодного чердака: важные нюансы качества
Вентиляция холодного чердака во многом зависит от вида кровли. Ондулин, шифер, металлочерепица диктуют разные правила качественной работы.
На этапе проектирования будущего дома важно подумать не только об удобной планировке помещений. Уют в доме невозможно обеспечить надолго если не обращать внимание на такой важный момент, как вентиляция чердака в частном доме. Это не менее важно, чем утепление чердака, ведь отсутствие грамотно спроектированной вентиляции приведет к тому, что жить в доме в скором времени будет некомфортно, да и срок службы дома резко сократится.
Отсутствие вентиляции может привести к сокращению срока службы крыши из-за появления на ней плесени, да и в самом доме можно не надеяться на комфортное пребывание. Летом, когда крыша накаляется и ее температура становится более 100 градусов в доме будет очень жарко, а при низких температурах на чердаке будет образовываться конденсат, из-за которого будут гнить деревянные конструкции крыши.
Главное назначение вентиляционной системы - обеспечение теплообмена. Температура воздуха и кровли смешиваются, и в результате в доме создается комфортный микроклимат.
Рассмотрим подробнее ситуацию, когда вентиляция чердака плохая, или ее вообще нет.
Зимой часть тепла из помещения все же уходит даже через качественный утеплитель. При этом нагревается крыша, причем неравномерно, только над помещением. Здесь снег начинает таять и стекать вниз к краю крыши, где над свесом она остается холодной. Лед, который образуется на свесах крыши не дает талому снегу стечь, и он начинает проникать под кровлю. Чтобы этого не произошло необходимо добиваться того, чтобы температура по всей кровле выравнивалась и происходил вывод влаги - для этого и нужна вентиляция чердака.
Заблуждения о вентиляции
Мало сделать вентиляцию чердачного помещения, важно чтобы она была сделана правильно. Однако среди людей, которые собираются заниматься этим вопросом, есть несколько распространенных заблуждений. На них следует остановиться более подробно.
- Необходимость в вентиляции есть только в летнее время. На самом деле чердаку нужно не только проветриваться в жару, но и сглаживать большую разницу температур внутри чердака и вне его зимой. Если этого не делать, то неизбежно будет повышаться влажность - отличная среда для существования плесени, грибка. Бороться с этими явлениями крайне сложно, а в запущенных случаях плесень может проникнуть внутрь комнат - тогда ни о каком уюте говорить не придется.
- Вентиляция выводит теплый воздух из помещения зимой. На самом деле если в доме плохо сохраняется тепло, то винить в этом надо не вентиляцию, а некачественную теплоизоляцию. Именно из-за нее создаются условия, при которых на чердак попадает влажный и холодный воздух.
- Размеры вентиляционных отверстий значения не имеет. На самом деле площадь этих отверстий важна. При малой площади вентиляции эффект от нее будет практически нулевым. Чтобы помещение хорошо проветривалось, и при этом не допускались утечки тепла, на 500 кв.м. площади необходим 1 кв.м. вентиляционных отверстий.
Обустройство вентиляции холодного чердака
Так как очень важно чтобы вентиляция холодного чердака регулировалась, не нужно закрывать обрешетку и стропила. Обеспечить это можно, например, если будет сделана зашивка с зазорами. Если в качестве кровельного материала использовались ондулин или шифер, и не применяются пленки для паро-и ветроизоляции, то ничего дополнительно для вентиляции делать не нужно, поскольку воздух будет проходить между волнами кровли.
Схема движения воздуха неотапливаемого чердака
Если крыша двускатная, то вентиляционные отверстия делают во фронтонах. Здесь можно сделать неплотное прилегание зашивки деревянных свесов, при этом отверстия нужно сделать равномерно. Если же зашивки подогнаны плотно или фронты каменные, то в этом случае делают отверстия в стене. Общая площадь каналов вентиляции должна быть равна 0,2% площади этажа.
Есть другой, более экономичный способ - поставить обычные вентиляционные решетки. Одну решетку поворачивают вниз отверстиями, а другую делают с возможностью регулировки.
Отличается обустройство вентиляции вальмовой крыши. Здесь делают входное отверстие внизу в подшивке, а выходное вверху у конька. В случае если свесы деревянные. Достаточно неплотно разместить брусья с зазором в несколько миллиметров. В пластиковой зашивке должны предусматриваться отверстия.
Вентиляция чердака может быть обустроена по-разному в зависимости от типа кровли. Так, если используются шифер и еврошифер, устанавливается классический конек, при гибкой кровле - черепашка (вентиль) Специальный вентиль нужен и при использовании керамической кровли. Применение металлочерепицы предусматривает применение обычного конька, что позволит сэкономить на вентиле.
Обустройство вентиляции теплого чердака
Если есть планы по обустройству мансарды, то нужна качественная вентиляция чердака над мансардой, без которой добиться ее комфортного состояния невозможно. Если используется листовой металл или гибкая черепица, то с помощью нашивки на стропила контррейки создают вентилируемую область. При использовании шифера контррейки использовать не обязательно, поскольку воздух должен проходить свободно снизу вверх.
Схема движения воздуха отапливаемого чердака
Если в качестве кровельного материала применяется металл, лучше использовать ветрозащитные пленки. Жилой чердак будет проветриваться как любое другое помещение в доме - воздух будет поступать через окна, а выходить через вентиляционные отверстия.
- обратите внимание на прочность вентиляции, она должна выдерживать любые колебания погоды,
- вы можете поставить непрерывные софиты под карнизами с тонкой экранирующей сеткой. Для недопущения коррозии отверстия должны быть из алюминия или пластика,
- для недопущения образования инея на чердаке установите внутри помещения между стропилами продухи и сделайте отверстия таким образом чтобы они не могли бы забиться мусором,
- можете установить на крыше вентилятор для боле лучшей вытяжки воздуха. Расстояние между ним и приточной системой должно быть не меньше 8 м,
- приточная установка должна быть размещена на самом чистом месте на чердаке,
- установите рекуператор, который может охладить или нагреть воздух тем самым не допустив образования конденсата на холодном чердаке,
- оснастите вентиляционные трубы решетками или диффузорами,
На первый взгляд в обустройстве вентиляции нет ничего сложного, но на самом деле лучше подойти к этому вопрос серьезно и проконсультироваться со специалистами. Ведь от ее качества зависит микроклимат в доме и ваше здоровье, а также долговечность самой постройки.
Как сделать вентиляцию чердака в частном доме?
Будущим владельцам собственного дома обязательно нужно обратить внимание на такой момент, как вентиляция чердака в частном доме. Очень важно чтобы этот элемент был сделан профессионально, так как от н
Сделать вентиляцию чердака в доме своими руками необходимо, чтобы исключить появление плесени и грибка в помещении. Самая главная цель данных мероприятий – это исключение увлажнения конструкций и выветривание излишков влаги, проникающих в помещение через перекрытия жилого этажа и конденсата от металлической кровли.
Нужна ли вентиляция чердака частного дома
Качественная вентиляция улучшает микроклимат чердака. Летом металлическая кровля сильно нагревается и находится на мансарде становиться невозможно из-за жары. В осенне-весенний период металлочерепица или профнастил образует конденсат, увлажняющий стропильную систему дома. Для выветривания влаги из теплоизоляции и охлаждения разогретого чердака необходимо это пространство проветривать.
Однако, зимой следует ограничить поступление холодного воздуха на чердак, чтобы снизить теплопотери дома. Поэтому вентиляция холодного чердака должна быть регулируемой (на зиму следует закрывать продухи). Если вы сделали утепление мансарды для зимнего проживания, то вентиляция на чердаке частного дома своими руками поможет избавиться от излишков влаги из подкровельного пространства.
Вентиляция холодного чердака в частном доме
На холодном чердаке из металлочерепицы стропила лучше оставить открытыми, не укрывая их пароизоляцией. Обрешетку следует крепить с интервалом, а не встык – это снизит затраты и обеспечит свободный доступ воздуха к деревянным конструкциям. Если кровля дома выполнена из шифера, то особых затрат от вас не потребуется. Поскольку, конденсат на шифере и Ондуллине зимой не образуется.
На металлической кровле часто образуется конденсат, поэтому обработка дерева антисептиком необходима для защиты от влаги.
Кроме того, свежий воздух под кровлю будет проникать между волнами шифера и снизу под подшивом. Вентиляция холодного чердака своими руками будет заключаться в устройстве вентиляционных отверстий на фронтонах. Пространство под метоллочерепицей и профнастила также проветривается, но из-за конденсата на металле лучше укладывать рулонную гидроизоляцию под кровлю.
Если у частного дома двускатная кровля, то можно расположить вентиляционные отверстия во фронтонах. Самый простой выход – это неплотное прилегание обшивки фронтона. Если фронтоны выложены из кирпича, то следует сделать вент. отверстия в кладке на противоположных сторонах фронтонов. Из такого расчета, что площадь отверстий должна составлять не менее 0,2% от площади мансарды.
Для вентиляции холодного чердака из металлочерепицы можно закрыть продухи вентиляционными решетками, с повернутыми жалюзи вниз, чтобы в помещение не попадал дождь и снег. Внутри мансарды можно установить регулируемые решетки или вентиляционные клапаны, которые будут закрываться и уберегать чердак деревянного дома от ненужных потерь тепла в зимний период.
Вентиляция теплого чердака в частном доме
В случае обустройства на мансарде комнаты или теплого помещения, то вентиляцию необходимо сделать в подкровельном пространстве. Для этого между утеплителем и металлической кровлей следует сделать зазор с помощью контробрешетки. Потоки воздуха должны попадать под кровлю через софит (подшив), подниматься вверх, забирая излишки влаги, и выходить через холодный треугольник.
Вентиляция теплого чердака обязательно должна включать устройство холодного треугольника и отверстий в софите (подшиве) кровли, как показано на фотографии. Если чердак планируется утеплить для проживания зимой, то кровлю следует делать сразу проветриваемой. Под металлическую кровлю, на обрешетку следует обязательно подкладывать влаго- и ветрозащитные пленки.
Отсутствие вентиляции теплого чердака приведет к тому, что влага с поверхности пароизоляционной пленки будет плохо выветриваться. Воздух под всей поверхностью кровли (между профнастилом и слоем теплоизоляции) должен циркулировать снизу – вверх. При возведении дома лучше сразу определиться с типом мансарды, чтобы установить необходимые элементы в процессе строительства.
Независимо от проделанной работы, теплую мансарду необходимо проветривать, если не предусмотрена система вентиляции. Удалять излишки влаги из отапливаемого помещения помогут аэраторы, которые устанавливают на кровле дома. Не забудьте также утеплить мансардные окна на зиму. Рассмотрим далее, как своими силами производится вентиляция вальмовой кровли холодного чердака.
Вентиляция чердака вальмовой крыши
Вентиляция чердака с вальмовой крышей намного сложнее, поскольку данный тип кровли четырехскатный и не имеет фронтонов. Поэтому вход воздуха под нее должен находится снизу в подшиве, а выход вверху у конька кровли. Если софит (подшив) изготавливается из досок или ПВХ панелей, то их можно прибить с зазором для лучшего продувания воздухом всего подкровельного пространства.
Если подшивка уже смонтирована и выполнена без зазоров, то следует установить решетки через 1 метр по всему периметру вальмовой кровли. Верхние отверстия для выхода воздуха делаются ближе к коньку кровли. Если кровля у деревянного дома двускатная, то можно в верхней части холодного треугольника самостоятельно сделать вентиляционные отверстия с противоположных сторон фронтонов.
Вентиляция чердака в частном доме
Вентиляция чердака в частном доме необходима, чтобы исключить плесень в помещении. Расскажем, как сделать вентиляцию чердака своими руками.
Хорошее проветривание чердачного пространства является важнейшим этапом проектирования. Именно вентиляционная система позволяет регулировать теплообмен на чердаке, а соответственно и в помещениях дома, так как крыша в летний период может нагреваться более 100С°. В холодное время года вентиляция предотвращает накапливание влаги и промерзание стропил.
В межсезонье, на утеплительных конструкциях чердачного помещения собирается влага и конденсат, достаточно быстро их приводит в негодность и разрушает полностью. Как видите, вентиляция чердака в частном доме важна в любое время года, независимо от того, используется это пространство в качестве жилого или технического помещения.
Почему многие боятся утеплять холодный чердак
- Миф первый – из-за вентиляции выхолаживаются комнаты частного дома. На самом деле, тепло уходит из-за некачественной термоизоляции стен и потолка, и вентиляция холодного чердака здесь совершенно ни при чем.
- Миф второй – проветривать чердачное пространство нужно лишь в летний период, чтобы спасти жилые помещения дома от духоты. Это в корне неверно, так как именно зимой влага, проходящая через перекрытие, и скапливающаяся на холодном чердаке, превратит его в наполненный сосульками, «непроходимый лес».
- Миф третий – вентиляция холодного чердака и так осуществляется через естественные щели в конструкции фронтонов. На самом деле, чтобы проветривание помещений было достаточным, следует делать продухи, размер и количество которых строго рассчитано.
Правильно организованная вентиляция чердачного помещения в частном доме позволяет сохранить на долгое время конструкцию крыши, экономит значительные средства на отопление и кондиционирование жилых помещений, а также предупреждает скопление снега и обледенение крыши в холодное время года.
Наиболее распространенным типом вентиляции чердаков является карнизно-коньковая. Конвекционное движение воздуха создается за счет отверстий, по всему периметру карнизного свеса и вытяжных отверстий, вдоль конька строения. Несмотря на то что конструкция такой вентиляционной системы холодного чердака кажется очень простой, она требует правильного выполнения и точных расчетов.
Вентиляция холодного чердака посредством слуховых окон
Вентиляция чердака через слуховые окна является древнейшим способом обустройства частного дома. Слуховые окна размещают на противоположных фронтонах, с размерами 600х800 мм. Этот метод имеет массу достоинств и не лишен недостатков. В качестве достоинств можно отметить простоту монтажа и достаточное сечение, для хорошего воздухообмена. Недостатком такого метода является наличие застойных воздушных зон. Именно поэтому такая вентиляционная система чердака используется достаточно редко. В современном варианте слуховые окна делают меньших размеров, но они создают прекрасный воздухообмен, в сочетании с карнизно-коньковой вентиляционной системой.
Другие способы вентиляции холодного чердака
Очень распространено у отечественных и Европейских строителей частных домов использование для организации вентиляции на чердаке специальных отдушин. Продухами или отдушинами в крыше частного дома называют отверстия, в которые монтируются решетки, защищенные от попадания атмосферных осадков. Также в качестве продухов могут использоваться дефлекторы, аэраторы и скатные выходы.
Продухи бывают коньковыми или карнизными. Название каждого типа говорит об их месте расположения. Карнизные продухи бывают двух видов: щелевые и точечные. Карнизно-щелевые продухи представляют собой щель, между стеной дома и карнизом, шириной в 2 см закрытые металлической сеткой. Карнизно-точечные отдушины делаются в форме отверстий, диаметр которых зависит от угла ската крыши, но не более 2, 5 см.
Коньковые отдушины представляют собой щели вдоль конька крыши, закрытые перфорированным металлом, шириной 5 см. Для лучшего воздухообмена, они устраиваются с двух сторон конька по всей длине крыши. Коньковые отдушины можно приобрести вместе с кровельным материалом.
Не менее популярным решением для обустройства вентиляции холодного чердака является установка и вентиляционных турбин, которые достаточно хорошо обеспечивают тягу.
Совет:
Если холодный чердак вашего частного дома не оборудован слуховыми окнами, то единственный способ обустройства его естественной вентиляционной системой является монтирование продух.
Особенности вентиляционной системы теплого чердачного помещения
Вентиляцию теплого чердака частного дома необходимо планировать еще при строительстве крыши. Если при строительстве используется сплошная кровля, выполненная из листового шифера, металлочерепицы или другого листового материала, то между утеплителем и кровельным материалом следует оставить вентилируемое пространство. Сделать это достаточно просто установкой на стропила дополнительной рейки. Воздушные потоки свободно должны двигаться под всей поверхностью кровельного материала. Вход воздушных масс делается в «подшивке», а выход, вдоль всей длины конька.
Для улучшения воздухообмена, самого чердачного помещения, помимо окон, многие специалисты рекомендуют монтировать клапаны ВТК, или на крышу установить дефлекторы, вентиляционные грибки и аэраторы.
Совет:
Если в роли кровельного материала выступает шифер или ондулин, то контррейку нашивать нежелательно, так как она только ухудшит свободное движение воздуха в подкровельном пространстве. Волнообразная форма этих материалов, сама по себе обеспечивает достаточное место для движения воздуха.
Как рассчитать вентиляционную систему для чердачного помещения
Сразу хотелось бы отметить, что наиболее качественно и правильно, учитывая все нюансы, рассчитать вентиляционную систему для вашего чердачного помещения сможет исключительно специалист. Но его услуги стоят немалых денег, поэтому большинство застройщиков производят расчеты самостоятельно.
Следует знать, что для нормально функционирующей естественной вентиляции нужно выдержать следующие пропорции 1:500 . На 500 м.кв площади чердака, площадь вентиляционных отверстий должна составлять 1 м.кв.
Важно!
При самостоятельном обустройстве вентиляционной системы в чердачном помещении частного дома, огромную роль играет размещение вентиляционных отдушин, которые устанавливаются в зависимости от формы крыши. Схемы размещения продух можно найти в специализированной литературе, но лучше всего – не экономить, и обратиться за правильными расчетами к профессионалам.
