Можно провести расчет радиаторов отопления по площади, с помощью калькулятора, размещенного на каком-либо сайте. Но данные не будут точными. Калькуляторов (программ) расчета секций радиаторов отопления много, но точную информацию можно получить только в том случае, если провести расчет вручную индивидуально для каждого помещения.
Упрощенные варианты расчета радиаторов отопления в доме
Первый способ: Расчет по объему комнат
Он прописан в положениях СНиП и применим для панельных домов, Правила предлагают в качестве нормы взять 41 Вт мощности отопления на один кубический метр отапливаемого помещения. Чтобы рассчитать количество необходимых секций достаточно объем комнаты разделить на мощность одной секции устанавливаемых радиаторов (этот параметр указывается производителем в сопроводительной технической документации).
Второй способ: Расчет по площади помещений
Данный способ расчета ориентирован на помещения с потолками до 2500 мм, и за норму берется 100 Вт мощности на один квадрат площади. Для расчёта количества секций необходимо разделить площадь помещения на мощность одной секции (указывается в технической документации радиаторов).
Примерный расчет количества секций радиатора для типового помещения
N=S/P*100 , где:
- N - Количество секций (дробная часть округляется по правилам математического округления))
- S - Площадь комнаты в м 2
- P - Теплоотдача 1 секции, Ватт
Для этих вариантов расчета применим ряд поправок. Например, если в помещении имеется балкон, или более двух окон, или оно находится на углу здания, то к полученному количеству секций рекомендуется приплюсовать еще 20%. Если при расчете получается конечный результат (количество секций) дробное число, то его следует округлять до целого в большую сторону.
Обратите внимание: полученное значение рассчитано для идеальных условий. То есть, в доме нет дополнительных теплопотерь, сама система отопления работает эффективно, окна и двери герметично закрываются, а соседние помещения также отапливаются. В реальных условиях секций может потребоваться больше .
Точный расчет необходимого количества секций радиаторов
Выше приведены упрощенные способы расчета радиаторов, которые актуальны для типовых квартир со стандартными параметрами. С их помощью получить адекватный результат для частных жилых домов и квартир в современных новостройках нереально. Для этого следует использовать специальную формулу:
КТ = 100Вт/м2 * S * К1 * К2 * К3 * К4 * К5 * К6 * К7,
Где за основу также берется норма в 100 Вт на квадратный метр, общая площадь помещения и дополняется коэффициентами, значения которых приведены ниже:
K1 - коэффициент, учитывающий остекление оконных проемов:
- для окон с обычным двойным остеклением: 1.27;
- для окон с двойным стеклопакетом: 1.0;
- для окон с тройным стеклопакетом: 0.85;
K2 - коэффициент теплоизоляции стен:
- низкая степень теплоизоляции: 1.27;
- хорошая теплоизоляция (кладка в два крипича или слой утеплителя): 1.0;
- высокая степень теплоизоляции: 0.85;
K3 - соотношение площади окон и пола в помещении:
- 50%: 1.2;
- 40%: 1.1;
- 30%: 1.0;
- 20%: 0.9;
- 10%: 0.8;
K4 - коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:
- для -35°C: 1.5;
- для -25°C: 1.3;
- для -20°C: 1.1;
- для -15°C: 0.9;
- для -10°C: 0.7;
K5 - корректирует потребность в тепле с учетом количества наружных стен:
- одна стена: 1.1;
- две стены: 1.2;
- три стены: 1.3;
- четыре стены: 1.4;
K6 - учет типа помещения, которое расположено выше:
- холодный чердак: 1.0;
- отапливаемый чердак: 1.0;
- отапливаемое жилое помещение: 1.0;
K7 - коэффициент, учитывающий высоту потолков:
- при 2.5 м: 1.0;
- при 3.0 м: 1.05;
- при 3.5 м: 1.1;
- при 4.0 м: 1.15;
- при 4.5 м: 1.2;
Чтобы в доме было тепло и уютно, мало выбрать правильные батареи — необходимо точно вычислить требуемое число секций батареи, чтобы прогревалось все помещение.
Вконтакте
Одноклассники
Подсчет по площади
Приблизительно вычислить количество секций можно при знании площади помещения, в котором будут устанавливаться батареи. Это самый примитивный метод вычисления, он неплохо работает для домов, где высота потолков небольшая (2,4-2,6 м).
Правильная производительность радиаторов рассчитывается в «тепловой мощности». По нормативам для обогрева одного «квадрата» площади квартиры нужно 100 ватт — на этот показатель и умножается полная площадь. Например, на помещение в 25 кв.м потребуется 2500 ватт.

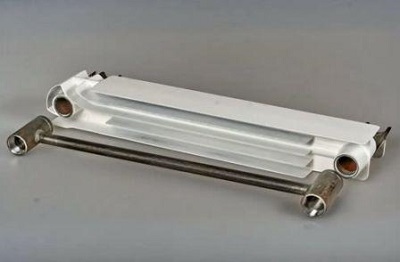

Виды секций
Вычисленное таким образом количество тепла делят на теплоотдачу от секции батареи (указывается производителем). Дробное число при расчетах округляют в большую сторону (чтобы радиатор гарантированно справился с прогревом). Если батареи выбирают для помещений с низкой потерей тепла или дополнительными отопительными приборами (например, для кухни), можно округлить результат в меньшую сторону — нехватка мощности не будет заметна.
Разберем на примере:
Если в комнату площадью 25 кв.м планируется установка радиаторов отопления с теплоотдачей 204 Вт, формула будет выглядеть так: 100 Вт (мощность для обогрева 1 кв.м) * 25 кв.м (общая площадь) / 204 Вт (теплоотдача одной секции радиатора) = 12,25. Округлив число в большую сторону, получим 13 — количество секций батареи, которое потребуется для отопления комнаты.
Обратите внимание!
Для кухни той же площади достаточно взять 12 секций радиаторов.
Расчет количества секций радиаторов отопления видео:
Дополнительные факторы
Количество радиаторов на квадратный метр зависит от особенностей конкретного помещения (наличия межкомнатных дверей, количества и герметичности окон) и даже от расположения квартиры в здании. Комната с лоджией или балконом, особенно если они не остеклены, отдает тепло быстрее. Помещение на углу здания, где с «внешним миром» соприкасается не одна, а две стены, потребует большего числа батарей.
На количество секций батареи, которое потребуется для обогрева помещения, влияет также материал, использованный для возведения здания, и наличие дополнительной утепляющей обшивки на стенах. Кроме того, комнаты с окнами во двор будут удерживать тепло лучше, чем с окнами, выходящими на улицу, и потребуют меньшего количества отопительных элементов.
Для каждого из быстро остывающих помещений следует увеличить требуемую мощность, вычисленную по площади комнаты, на 15-20%. Исходя из этого числа высчитывают нужное число секций.
Разница подсоединения
Подсчет секций по объему
Расчет по объему комнаты более точен, чем подсчет на основе площади, хотя общий принцип остается тем же. В этой схеме учитывается и высота потолка в доме.
По нормативу на 1 кубометр пространства требуется 41 ватт. Для комнат с качественной современной отделкой, где на окнах стоят стеклопакеты, а стены обработаны утеплителем, требуемое значение всего 34 Вт. Объем рассчитывают, перемножая площадь на высоту потолка (в метрах).
Например, объем комнаты в 25 кв.м с высотой потолков 2,5 м: 25 * 2,5 = 62,5 кубометра. Помещение той же площади, но с потолками 3 м, будет большим по объему: 25 * 3 = 75 кубометров.
Расчет количества секций радиаторов отопления проводят, разделив нужную суммарную мощность радиаторов на теплоотдачу (мощность) каждой секции.
Для примера возьмем комнату со старыми окнами площадью 25 кв.м и с потолками 3 м нужно взять 16 секций батарей: 75 кубометров (объем комнаты) * 41 Вт (количество тепла для обогрева 1 кубометра помещения, где на окнах не установлены стеклопакеты) / 204 Вт (теплоотдача одной секции батарей) = 15,07 (для жилого помещения значение округляют в большую сторону).
Что учесть при подсчете?
Производители, указывая мощность одного секции батареи, немного лукавят и завышают цифры в расчете на то, что температура воды в отопительной системе будет максимальной. По факту в большинстве случаев вода для отопления не прогревается до расчетного значения. В паспорте, который прилагается к радиаторам, указываются и минимальные показатели теплоотдачи. В расчетах лучше ориентироваться на них, тогда в доме гарантированно будет тепло.
Обратите внимание!
Батареи, прикрытые сеткой или экраном, отдают немного меньше тепла, чем «открытые».
Точное количество «потерянного» тепла зависит от материала и конструкции самого экрана. Если планируется использовать такую дизайнерскую конструкцию, нужно увеличить расчетную мощность отопительной системы на 20%. То же касается и батарей, расположенных в нишах.
Точный подсчет радиаторов
Как рассчитать количество радиаторов отопления для комнаты в нестандартном помещении — например, для частного дома? Приблизительных подсчетов может быть недостаточно. На число радиаторов влияет большое количество факторов:
- высота комнаты;
- общее число окон и их конфигурация;
- утепление;
- соотношение суммарной площади поверхности окон и полов;
- среднюю температуру на улице в холода;
- число наружных стен;
- тип помещения, расположенного над комнатой.
Для точного расчета используют формулу и поправочные коэффициенты.

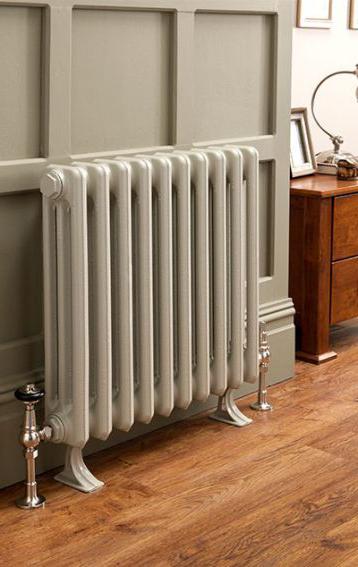

Радиатор для большой комнаты
Формула расчета
Общая формула для подсчета количества тепла, которое должны генерировать радиаторы:
КТ = 100 Вт/кв.м * П * К1 * …* К7
П означает площадь комнаты, КТ — итоговое количество тепла, необходимое для поддержания комфортного микроклимата. Значения от К1 до К7 — поправочные коэффициенты, которые выбираются и применяются в зависимости от различных условий. Полученный в итоге показатель КТ делят на теплоотдачу от сегмента батареи для вычисления требуемого числа элементов (секций алюминиевых радиаторов потребуется иное количество, чем, например, чугунных).
Дополнительные секции
Коэффициенты расчета
К1 — коэффициент для учета типа окон:
- классические «старые» окна — 1,27;
- двойной современный стеклопакет — 1,0;
- тройной пакет — 0,85.
К2 — поправка на теплоизоляцию стен дома:
- низкая — 1,27;
- нормальная (двойной ряд кирпича или стены с утепляющей прослойкой) — 1,0;
- высокая — 0,85.
К3 выбирают в зависимости от пропорции, в которой соотносятся площади комнаты и установленных в ней окон. Если площадь окон равна 10% от площади пола, применяют коэффициент 0,8. На каждые дополнительные 10% прибавляют 0,1: для соотношения 20% значение коэффициента составит 0,9, 30% — 1,0 и так далее.
К4 — коэффициент, выбираемый в зависимости от среднего значения температуры за окном в неделю с минимальной температурой за год. От климата также зависит, сколько нужно на комнату тепла. При средней температуре -35 применяют коэффициент 1,5, при температуре -25 — 1,3, дальше на каждые 5 градусов коэффициент понижают на 0,2.
К5 — показатель для корректировки расчета тепла в зависимости от числа наружных стен. Базовый показатель — 1 (нет стен, соприкасающихся с «улицей»). Каждая наружная стена комнаты добавляет к показателю 0,1.
К6 — коэффициент для учета типа помещения над расчетным:
- отапливаемая комната — 0,8;
- отапливаемое чердачное помещение — 0,9;
- чердачное помещение без отопления — 1.
К7 — коэффициент, который берется в зависимости от высоты помещения. Для комнаты с потолком 2,5 м показатель равен 1, каждые дополнительные 0,5 м потолков добавляют к показателю 0,05 (3 м — 1,05 и так далее).
Для упрощения подсчетов многие производители радиаторов предлагают онлайн калькулятор, где предусмотрены различные типы батарей и есть возможность настроить дополнительные параметры без «ручного» подсчета и выбора коэффициентов.
Соединение секций
Расчет в зависимости от материала радиатора
Батареи, выполненные из разных материалов, отдают разное количество тепла и отапливают помещение с разной эффективностью. Чем выше теплоотдача материала, тем меньше потребуется секций радиатора, чтобы прогреть комнату до комфортного уровня.
Наиболее популярны чугунные батареи отопления и заменяющие их биметаллические радиаторы. Средняя теплоотдача от единственного секции батареи из чугуна — 50-100 Вт. Это довольно немного, зато число секций для помещения проще всего подсчитать «на глазок» именно для чугунных радиаторов. Их должно быть примерно столько же, сколько «квадратов» в комнате (лучше взять на 2-3 больше, чтобы компенсировать «недогрев» воды в системе отопления).
Теплоотдача одного элемента биметаллических радиаторов — 150-180 Вт. На этот показатель может влиять и покрытие батарей (например, окрашенные масляной краской радиаторы греют комнату чуть меньше). Расчет количества секций биметаллических радиаторов проводится по любой их схем, при этом общее число необходимого тепла делят на значение теплоотдачи от одного сегмента.
Если Вы хотите приобрести радиаторы с установкой в Москве, рекомендуем обратиться
Перед приобретением и монтажом секционных радиаторов (обычно это биметаллические и алюминиевые) у большинства возникает вопрос о том, как сделать расчет радиаторов отопления по площади помещения.
В данном случае самым правильным будет произвести Но в нем используется огромное количество коэффициентов, а в результате может выйти что-то заниженное или, наоборот, завышенное. В связи с этим многие используют упрощенные варианты. Рассмотрим их более подробно.
Основные параметры
Обратите внимание, что правильность работы отопительной системы, а также ее эффективность во многом зависят от ее типа. Однако существуют и другие параметры, которые на данный показатель оказывают влияние тем или иным образом. К таким параметрам относится:
- Мощность котла.
- Количество нагревательных приборов.
- Мощность циркуляционного насоса.
Проводимые расчеты
В зависимости от того, какой из вышеперечисленных параметров будет подлежать детальному изучению, производится соответствующий расчет. К примеру, определение требуемой мощности насоса или газового котла.
Кроме того, очень часто приходится производить расчет отопительных приборов. В процессе данного расчета необходимо также рассчитать здания. Это объясняется тем, что, сделав расчет, к примеру, требуемого количества радиаторов, можно легко ошибиться при подборе насоса. Подобная ситуация возникает в том случае, когда насос не справляется с подачей ко всем радиаторам необходимого количества теплоносителя.
Укрупненный расчет
Расчет радиаторов отопления по площади можно назвать самым демократичным способом. В регионах Урала и Сибири показатель составляет 100-120 Вт, в средней полосе России - 50-100 Вт. Стандартный отопительный прибор (восемь секций, межосевое расстояние одной секции - 50 см) имеет теплоотдачу, равную 120-150 Вт. У биметаллических радиаторов мощность несколько выше - порядка 200 Вт. Если речь идет о стандартном теплоносителе то для помещения в 18-20 м 2 высотой 2,5-2,7 м потребуется два чугунных прибора по 8 секций.
От чего зависит количество приборов
Расчет радиаторов отопления по площади
Учитывая перечисленные выше факторы, можно выполнить расчет. Итак, на 1 м 2 потребуется 100 Вт, то есть, чтобы отопить комнату в 20 м 2, потребуется 2000 Вт. Один чугунный радиатор из 8-секций способен выделить 120 Вт. Делим 2000 на 120 и получаем 17 секций. Как упоминалось ранее, данный параметр является весьма укрупненным.
Расчет радиаторов отопления частного дома с собственным обогревателем выполняется по максимальным параметрам. Таким образом, 2000 делим на 150 и получаем 14 секций. Такое количество секций потребуется нам для обогрева помещения в 20 м 2 .
Формула для точного расчета
Существует довольно непростая формула, по которой можно сделать точный расчет мощности радиатора отопления:
Q т = 100 Вт/м 2 × S(помещения)м 2 × q1 × q2 × q3 × q4 × q5 × q6× q7, где
q1 - тип остекления: обычное остекление - 1,27; двойное остекление - 1; тройное - 0,85.
q2 - изоляция стен: плохая - 1,27; стена в 2 кирпича - 1; современная - 0,85.
q3 - соотношение площадей оконных проемов к полу: 40% - 1,2; 30% - 1,1; 20% - 0,9; 10% - 0,8.
q4 - наружная температура (минимальная): -35°C - 1,5; -25°C - 1,3; -20°C - 1,1; -15° C - 0,9; -10C° - 0,7.
q5 - число наружных стен: четыре - 1,4; три - 1,3; угловая (две) - 1,2; одна - 1,1.
q6 - тип помещения, располагаемого над расчетным: холодное чердачное - 1; отапливаемое чердачное - 0,9; обогреваемое жилое - 0,8.
q7 - высота помещений: 4,5м - 1,2; 4м - 1,15; 3,5м - 1,1; 3м - 1,05; 2,5м - 1,3.
Пример
Произведем расчет радиаторов отопления по площади:
Помещение в 25 м 2 с двумя двухстворчатыми оконными проемами с тройным стеклопакетом, высотой 3 м, ограждающими конструкциями в 2 кирпича, над помещением расположен холодный чердак. Минимальная температура воздуха в зимний период времени - +20°C.
Q т = 100Вт/м 2 × 25 м 2 × 0,85 × 1 × 0,8(12%) × 1,1 × 1,2 × 1 × 1,05
В результате получаем 2356,20 Вт. Данное число разделим на Итак, для нашего помещения потребуется 16 секций.
Расчет радиаторов отопления по площади для частного загородного дома
Если для квартир действует правило - 100 Вт на 1 м 2 помещения, то для частного дома данный расчет не подойдет.
Для первого этажа мощность равна 110-120 Вт, для второго и последующих этажей - 80-90 Вт. В связи с этим многоэтажные строения намного экономичнее.
Расчет мощности радиаторов отопления по площади в частном доме выполняется по следующей формуле:
N = S × 100 / P
В частном доме рекомендуется брать секции с небольшим запасом, это не означает, что от этого у вас будет жарко, просто чем шире нагревательный прибор, тем меньше температуру необходимо подавать в радиатор. Соответственно, чем меньше температура теплоносителя, тем дольше будет служить отопительная система в целом.
Очень сложно учесть все факторы, которые оказывают какое-либо воздействие на теплоотдачу нагревательного прибора. В данном случае очень важно правильно рассчитать тепловые потери, которые зависят от размеров оконных и дверных проемов, форточек. Однако рассмотренные выше примеры позволяют максимально точно определить требуемое число секций радиаторов и при этом обеспечить в помещении комфортный температурный режим.
Здесь вы узнаете про расчет секций алюминиевых радиаторов на квадратный метр: сколько нужно батарей на комнату и частный дом, пример вычисления максимального количества обогревателей на необходимою площадь.
Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.
Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.
Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.
Расчет секций алюминиевых радиаторов на квадратный метр
Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.
Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.
Кроме них:
Сколько нужно секций алюминиевого радиатора?
Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:
Q = S х100 х k/P
В данном случае:
- S – площадь помещения, где требуется установка батареи;
- k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
- P – мощность одного элемента радиатора.
При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.
Q = 20 х 100 / 0.138 = 14.49
В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.
Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:
- если они закреплены под подоконником, то потери составят до 4%;
- установка в нише моментально увеличивает этот показатель до 7%;
- если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
- закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.
Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.
Пример расчета
Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:
- каждое окно добавляет к показателю 0.2 кВт;
- дверь «обходится» в 0.1 кВт.
Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:
Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56
Где:
- первый показатель – это площадь комнаты;
- второй – стандартное количество Вт на м2;
- третий и четвертый указывают на то, что в комнате по одному окну и двери;
- следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
- шестой – корректирующий коэффициент касаемо расположения батареи.
Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.
Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.
Вычисление по объему
Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.
Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт. Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.
Например:
- Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
- Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
- Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.
Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.
Тепловая мощность 1 секции
Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.
Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.
Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.
Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.
Формула, необходимая для этого выглядит следующим образом:
КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7
Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.
Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов.
Каждый владелец дома при устройстве отопления сталкивается с важными вопросами. Какой вид радиатора выбрать? Как рассчитать количество секций радиатора? Если дом для вас строят профессиональные сотрудники, они помогут правильно выполнить расчеты, чтобы распределение отопительных батарей в здании было рациональным. Однако данную процедуру можно провести самостоятельно. Необходимые для этого формулы вы найдете ниже в статье.
Виды радиаторов
На сегодняшний день существуют такие виды батарей для отопления: биметаллические, стальные, алюминиевые и чугунные. Также радиаторы разделяют на панельные, секционные, конвекторные, трубчатые, а также дизайн-радиаторы. Выбор их зависит от теплоносителя, технических возможностей системы отопления и финансовой возможности собственника дома. Как рассчитать количество секций радиатора на комнату? Это не зависит от вида При этом учитывается только один показатель - радиаторная мощность.
Методы расчетов
Чтобы отопительная система в помещении работала эффективно и зимой в нем было тепло и комфортно, нужно тщательно Для этого применяются такие методы вычислений:
- Стандартный - проводится на основе положения СНиП, согласно которого обогрев 1м 2 потребует мощности в 100 Ватт. Вычисление осуществляется с применением формулы: S / P, где Р - мощность отделения, S - площадь выбранной комнаты.
- Примерный - для обогревания 1,8 м 2 квартиры при потолках, высотой 2,5 м, понадобится одна радиаторная секция.
- Объемный метод - мощность отопления 41 Вт берется на 1м 3 . Учитывается ширина, высота и длина помещения.
Сколько понадобится радиаторов для всего дома
Как рассчитать количество секций радиатора на помещение квартиры или дома? Проводится расчет по каждой комнате отдельно. Согласно стандарту, тепловая мощность на 1м 3 объема помещения, имеющего одну дверь, окно и внешнюю стену, считается в 41 Вт.
Если дом или квартира «холодные», с тонкими стенами, имеют много окон, в доме не а квартира находится на первом или последнем этаже, то для их обогрева необходимо 47 Вт на 1м 3 , а не 41 Вт. Для дома, построенного из современных материалов с использованием разных утеплителей для стен, полов, потолков, имеющего металлопластиковые окна. можно брать 30 Вт.
Чтобы заменить чугунные радиаторы, существует самый простой метод расчета: нужно их количество умножить на полученное число - мощность новых приборов. Приобретая алюминиевые или биметаллические батареи для замены, расчет проводят в соотношении: одно ребро чугунной на одно алюминиевой.
Правила вычисления количества отделений
- Увеличение мощности радиатора происходит: если комната торцевая и имеет одно окно - на 20%; с двумя окнами - на 30%; окна, выходящие на север, также требуют увеличения еще на 10%; установка батареи под окном - 5%; закрытие отопительного прибора декоративным экраном - на 15%.
- Мощность, необходимую для обогрева, можно вычислить, умножив размер площади помещения (в м 2) на 100 Вт.
В паспорте на продукцию производителем обозначена удельная мощность, что дает возможность рассчитать должное количество секций. Не стоит забывать, что на теплоотдачу влияет мощность отдельной секции, а не размер радиатора. Поэтому размещение и установление в комнате нескольких небольших приборов эффективнее, чем установление одного большого. Поступающее тепло из разных сторон будет равномерно его прогревать.
Вычисление количества отделений биметаллических батарей
- Габариты помещения и количество в нем окон.
- Местонахождения определенной комнаты.
- Наличие незакрытых проемов, арок и дверей.
- Мощность теплоотдачи каждой секции, обозначенной производителем в паспорте.
Этапы проведения вычислений
Как рассчитать количество секций радиатора, если все необходимые данные записаны? Для этого определяют площадь, исчисляя в метрах производные ширины и высоты помещения. Используя формулу S = L х W, рассчитывают совместную площадь если они имеют незакрытые проемы или арки.
Далее проводят расчет общей батарей (P = S х 100), применяя мощность в 100 Вт для обогрева одного м 2 . Затем рассчитывают должное количество секций (n = P / Pc) путем деления общей тепловой мощности на теплоотдачу одной секции, обозначенной в паспорте.
В зависимости от места нахождения помещения расчет требуемого числа отделений биметаллического прибора производится с учетом поправочных коэффициентов: 1,3 - для углового; используют коэффициент 1,1 - для первого и последнего этажей; 1,2 - применяют для двух окон; 1,5 - три и более окон.
Проведение расчета секций батареи в торцевой комнате, располагающейся на первом этаже дома и имеющей 2 окна. Габариты помещения 5 х 5 м. Теплоотдача одной секции 190 Вт.
- Исчисляем площадь комнаты: S = 5 х 5 = 25 м 2 .
- Рассчитываем тепловую мощность в общем: P = 25 x 100 = 2500 Вт.
- Проводим расчет необходимых секций: n = 2500 / 190 = 13,6. Округляем в сторону увеличения, получаем 14. Учитываем поправочные коэффициенты n = 14 х 1,3 х 1,2 х 1,1 = 24,024.
- Секции разделяем на две батареи и устанавливаем их под окнами.
Надеемся, что изложенная в статье информация расскажет, как рассчитать количество секций радиатора для дома. Для этого воспользуйтесь формулами и проведите относительно точный расчет. Важно правильно выбрать мощность секции, которая подойдет для вашей отопительной системы.
Если самостоятельно вычислить необходимое количество батарей для жилища вам не под силу, лучше всего обратитесь за помощью к специалистам. Они выполнят грамотный расчет, учитывая все факторы, влияющие на эффективность работы устанавливаемых отопительных приборов, что обеспечит тепло в доме в холодный период.
