Своими руками изготовленные, сегодня достаточно распространены. Это обусловлено несколькими причинами, одна из них выражена в легкости монтажа, а вторая в бюджетности проведения работ. Если вы запасливый домашний мастер, то построить такую конструкцию можно будет, даже не приобретая материал. Для того чтобы произвести сборку, не потребуется иметь специальные навыки, нужно будет только следовать определенным советам. После того как теплица будет готова, ее не придется обслуживать, а если в качестве укрывного материала будет выбрана прочная разновидность, то парник даже не придется разбирать на зиму. В отличие от теплиц, в основе каркаса которых другие материалы по типу дерева, отличается прочностью, кроме того, ее элементы не способны поразить процессы гниения, да и грибковые поражения установке не страшны. Теплицы такого типа устойчивы к деформации, которая может быть вызвана повышенной температурой.
Разновидности форм теплиц
Наиболее часто возводится арочная теплица из профильной трубы своими руками. Она подходит для того, чтобы выращивать в ее пространстве невысокие растения. Одна из особенностей такой теплицы состоит в возможности крыши к самоочищению. Ведь на поверхность постоянно будет падать мусор, а также осадки. Форма может быть и тоннельной. Такие установки обладают стандартными размерами. Таким образом, ее высота ограничена 5 м, тогда как ширина равна 10 м. Если есть необходимость в выращивании высокорослых растений, то стоит выбрать для строительства именно тоннельную форму. Если на территории застройки преобладают сильные ветры, то такая теплица будет стойко их переносить.
Может быть изготовлена двухскатная теплица из профильной трубы своими руками. Если выбрать такую форму, то можно установить довольно высокую конструкцию, внутри которой можно будет передвигаться во весь рост. Применяется такая форма для выращивания зелени, укрепленной на опорах, а также прямостоящих и вьющихся культурных растений. Если есть потребность распределить площадь участка рационально, то стоит выбрать именно такую форму. Иногда в строительстве используется и пирамидальная форма, теплица такого типа тоже будет занимать мало места.
Определение места для установки теплицы
Прежде чем приступить к строительству теплицы из профильной трубы своими руками, необходимо определить место, где она будет установлена. Среди главных особенностей места для проведения монтажа можно выделить наличие достаточного количества света в течение дня. Не стоит начинать работы, если вблизи есть высокорослые деревья, которые дают тень. Необходимо учесть, что к теплице должен быть удобный подход для того, чтобы была возможность заносить в ее внутреннее пространство воду и удобрения.
Если предполагается выстраивать вытянутую по форме теплицу, то ее предпочтительнее расположить с востока на запад. При строительстве конструкции с створку, предназначенную для проветривания, необходимо располагать на южном скате.
Подготовка к проведению строительства
Для теплицы из профильной трубы своими руками необходимо подготовить трубы, которые лягут в основу каркаса. Диаметр этих элементов должен быть ограничен 40х20 мм, именно такие заготовки будут способны обеспечить прочность и устойчивость. А вот при изготовлении связки между рамами необходимо использовать трубы, сечение которых равно 20х20 мм. Первоначально необходимо подготовить схему конструкции. Если есть необходимость построить теплицу, которая будет обладать более внушительной полезной площадью, то стоит использовать полукруглую раму, а не двухскатную, однако если вы решите выбрать именно ее, то придется запастись трубогибом. Его стоимость довольно внушительна, поэтому приобретать его для изготовления одного парника нецелесообразно. Хорошо, если будет возможность взять такое оборудование в аренду.
Определение параметров
Перед тем как делать чертеж для теплицы из профильной трубы своими руками, необходимо учесть, что каркас должен обладать длиной, равной 6,05 м. Этот параметр обусловлен стандартным реализуемой в магазинах. Что касается высоты, то необходимо остановить выбор на 1,7 м. Это указывает на то, что профиля будет необходимо 3,4 м. От длины отрезка останется кусок в 2,65 м. Если учесть угол наклона ската крыши, то, как правило, угол равен 30 0 , а вот ширина будет равна 2,24 м. Если от полученной ширины убрать 24 см, то это позволит накрыть конструкцию стандартным полотном поликарбоната, кроме того, для стока воды будут оставлены свесы по бокам.
Если предпочесть именно такую теплицу, то это позволит обойтись без инструментов, стоимость которых высока.
Определение конструкции фундамента
Прежде чем начинать строить из профильной трубы своими руками, необходимо позаботиться о фундаменте. Варианты его строительства могут быть разными. В основе могут быть материалы, которые удастся найти на участке, это может быть железнодорожная шпала и даже ростверк из винтовой сваи. Но наиболее популярным среди дачников является фундамент, возведенный на основе бетона. При этом конструкция будет мелкозаглубленной. Заложить основание предстоит на один штык лопаты.
Строительство фундамента
До того необходимо тщательно разровнять площадку и подготовить котлован. После по периметру необходимо заложить анкера для монтажа профильных труб. Следующим шагом станет приготовление раствора, среди ингредиентов которого будут галька, песок и цемент. Подготовленную смесь можно залить в котлован и оставить в таком состоянии до момента схватывания раствора.
Работа над монтажом каркаса
Следующий этап предполагает изготовление теплицы из профильной трубы своими руками, что указывает на необходимость сборки каркаса. К закладным элементам для этого предстоит приварить профиль, сечение которого равно 40х20 мм. Эта конструкция будет выступать в качестве надежной основы для крепежа вспомогательных и главных рам. Для того чтобы исключить перекосы, монтаж рам следует осуществлять на гладкой и прочной поверхности. При необходимости выполнить рез не стоит торопиться разрезать весь отрезок, первоначально следует сделать лишь надрез в области сгиба. После рекомендуется согнуть трубу, чтобы была возможность получить раму требуемой конфигурации. Затем можно приступать к проварке стыков на заготовке, которая предварительно должна быть собрана.
При работе должна использоваться схема теплицы из профильной трубы, своими руками ее сделать нетрудно. Стоит помнить, что торцевая рама выступает в качестве важной несущей конструкции, в ней необходимо монтировать дверь и форточку. Делать это рекомендуется на раме, которая предварительно уложена на площадку. Дверную рамку необходимо сварить из трубы, сечение которой равно 40х20 мм, что касается форточки, то ее предстоит изготовить из профиля 20х20 мм.
Необходимо взять во внимание ширину полотен поликарбоната, которая равна 2 м, это позволит определить расстояние между арками. Длина должна быть подобрана с тем расчетом, чтобы стыки оказались на профильной трубе. При каркасных трубах 40х20 можно обеспечить шаг в 1 м. Рамы каркаса должны быть монтированы на расстоянии в 1 метр, после их необходимо укрепить между собой трубами 20х20. Для чего отрезки следует вварить заподлицо с главным профилем. Это соединение помогает покрыть парник ровным слоем материала.
Монтаж элементов каркаса
Схема теплицы из профильной трубы своими руками должна быть подготовлена заблаговременно. Сборку элементов по вертикали следует начинать с торцевой рамы с дверью. Для того чтобы обеспечить точное сопряжение с вертикальной плоскостью, ее необходимо укрепить посредством раскосов уголков, которые должны быть приварены к горизонтальной трубе основания. Горизонтально расположенную связку из труб профиля нужно монтировать с отступом в 10 см от перегиба рам, что позволит хорошо зафиксировать поликарбонат по длине и ширине.
Крепление укрытия
В работе необходимо использовать чертеж теплицы из профильной трубы, своими руками так получится произвести более качественную сборку. На последнем этапе предстоит укрепить поликарбонат, делать это необходимо посредством саморезов 3,2х25 мм с прессшайбой.
Профильная труба как материал изготовления теплицы – это лучшее решение, так как в результате получается конструкция, отличающаяся высокой надежностью и долговечностью на фоне других подобных укрытий.
Если вы выберите древесину в качестве материала изготовления теплицы, то это приведет к некоторым неприятными моментами. Например, древесина подвержена гниению, а также она деформируется при недостатке или избытке влаги.
Чаще всего при сборке теплиц из профильной трубы отдают предпочтение изделиям, которые имеют прямоугольное сечение. Такая конструкция гораздо проще собирается, что в той же мере относится и к процессу крепления поликарбоната. При этом профильная труба не исключает использование полиэтиленовой пленки при монтаже теплицы. Единственное, что она неустойчива к воздействию солнечного света, ветра и мороза, поэтому ее придется менять каждый год.
Теплицы, имеющие трубный каркас, отличаются вариативностью исполнения:
- Прямоугольные, характеризуемые наличием двускатной крыши. Внешний вид таких теплиц соотносится с формой обычного загородного дома. Их достоинство — это большое внутреннее пространство, что дает возможность выращивать высокие растения в любом месте теплицы, а не только в ее центре.
- Прямоугольные, определяемые как тоннельные. Имеют плоскую крышу, обеспечивая этим, с одной стороны, экономию профильных труб, которые достаточно дороги, а с другой, определяя возникновение ряда проблем. Например, горизонтальная крыша создает условия, когда снег не имеет возможности скатываться с нее. В результате тепло парника приводит к таянию снега, образуется лед и возникает опасность повреждения поликарбоната из-за увеличения силы давления.
- Арочные , являющиеся самыми оптимальными с точки зрения расхода стройматериалов. В то же время особенности конструкции требуют наличие специальных трубогибов, с помощью которых профильной трубе придается форма дуги.
Наибольшее распространение в плане сборки теплиц получили материалы с сечением 20 на 20 мм и 20 на 40 мм. Вторые в данном случае обладают изрядным запасом прочности, но отличаются большей массой и более высокой ценой.
В связи с этим неразумно собирать теплицу только из труб большего размера. Куда эффективнее использовать их лишь для установки в качестве стеновых опор и монтажа стропил. Все другие элементы теплицы вполне можно собрать из трубы 20 на 20 мм.
Конструктивные элементы
Тепличные конструкции отличаются друг от друга формами, материалами и применяемыми технологиями. Преимущественно пользуются популярностью теплицы, имеющие один или два ската, форму шатра или арки. С точки зрения конструкции, тепличные сооружения могут выполняться в стационарном виде, когда отсутствует возможность их демонтажа, и в так называемом мобильном , допускающим разборку теплицы с целью ее хранения в каком-либо помещении зимой.
Что касается конструктивных элементов, то их набор выглядит следующим образом:
- Фундамент – часть конструкции, служащая ее основанием, которая необходима для придания устойчивости за счет распределения возникающих нагрузок. Для изготовления фундамента подходят различные материалы, например, дерево или кирпич. Оптимальный вариант возведения основания под теплицу – постройка ленточного фундамента в виде единого монолита, который должен заделываться на глубину не менее 80 см, но с соблюдением того, что точка промерзания грунта будет выше этой отметки.
- Каркас – часть конструкции, определяемая как несущая, сборка которой ведется с использованием деревянных элементов и изготавливаемых из ПВХ или стали. Прочность каркаса – устойчивость всего сооружения. В зависимости от выбранного материала проявляют себя плюсы и минусы этой части конструкции. Выбор дерева для изготовления каркаса существенно снижает сложность монтажа, но обусловливается таким недостатком, как небольшой срок службы. Даже обработка древесины водоотталкивающими составами мало способствует долговечности каркаса на фоне подобного сооружения из стали. В то же время стальной каркас, хоть и отличается долгим периодом эксплуатации и способностью выдерживать серьезные нагрузки, но он подвержен коррозии.
- Каркас из ПВХ – прочность, гибкость, герметичность и безопасность. Данный материал отличается более высокой ценой по сравнению с уже упомянутыми. Он очень надежный, что обеспечивают ребра жесткости в виде арок, установка которых производится через каждые 2 метра. В результате получается обтекаемая форма, исключающая задержку атмосферных осадков на поверхности. Сборка каркаса из профильной трубы – это малозатратное в плане труда мероприятие, не требующее использование специального оборудования.
- Профильная труба – прочный элемент конструкции, обеспечивающий дополнительные удобства, которые проявляются в том, что с его внутренней стороны можно крепить подсветку, систему полива и т. д.
- Покрытие – защита от негативного воздействия окружающей среды, материалом изготовления которой обычно служит стекло, поликарбонат и пленка. Крепление производится на каркас теплицы. Оптимальным покрытием является поликарбонат, являющийся надежным барьером на пути холодного воздуха, но не препятствующий прохождению солнечных лучей. Покрытие из этого материала придает теплице привлекательный вид и обеспечивает долговечность использования при относительно небольших затратах на его приобретение.
- Фурнитура – все то, что входит в состав крепежной системы. Ее подбор зависит от конструкции теплицы и материала покрытия. Если предполагается использование поликарбоната, то для него понадобятся термошайбы, соединительные профили и саморезы, необходимые для крепления этого материала к металлу. Для скрепления листов поликарбоната применяют специальный профиль. И если он алюминиевый, то это идеальный вариант, но достаточно дорогой. Он оснащается резиновыми уплотнителями, обеспечивающими требуемый уровень гидроизоляции.
Инструкция по сбору теплицы
На первом этапе монтажа предполагается подготовка фундамента. Для этого можно использовать кирпич, бетон или другие подобные материалы. В связи с тем, что устанавливаемая конструкция отличается небольшим весом, достаточная глубина заливки фундамента составляет от 20 до 30 см. Чтобы было удобно в дальнейшем крепить каркас, на этапе подготовки фундамента нужно заложить детали для такого крепежа.
Этапы сборки теплицы выглядят следующим образом:
- Производится нарезка профиля для вертикальных стоек.
- Стойки привариваются в соответствии с чертежом, соблюдая вертикальность их расположения.
- Закрепляется верхняя обводка, представляющая собой трубу, которая проходит по верхам установленных стоек.
- Подготавливаются детали монтажа, устанавливаемые между стояками.
- Далее они соединяются за счет установки поперечных перекладин.
- На крыше навариваются балки и крепятся посредством перекладин.
- Собирается и навешивается дверь.
Приведенный вариант монтажа теплицы не является единственно допустимым, так как существует масса других решений. Например, к этому процессу можно подойти с позиции отдельной сборки крупных частей теплицы, которые затем устанавливаются на место. Для этого нужно собирать на земле целые секции размером от 2 до 3 метров.
Внимание! Сборка частей теплицы на земле предполагает выбор максимально ровной поверхности, чтобы исключить вероятность возникновения перекоса. При этом собираемую секцию желательно периодические прикладывать к будущему месту установки, что необходимо для соблюдения точности в размерах.
К монтажу скатов можно подойти таким же образом, то есть собирать их отдельно, а закреплять между собой во время непосредственной установки. Выбор конкретного способа монтажа в большей мере зависит от того, сколько человек принимает участие в сборке теплицы. На подготовленные части форточки и двери желательно наваривать сразу.
Совет! Чтобы подготовить пятиугольную деталь, представляющую собой конструкцию стоек с крышей, можно взять длинную трубу и сделать с одной стороны несколько надрезов, а затем согнуть соответствующим образом.

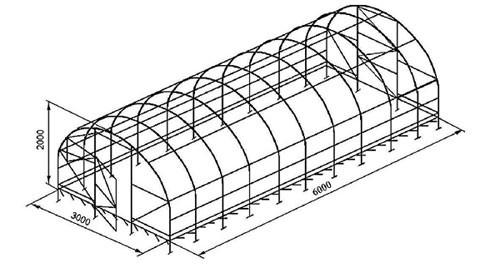

Теплица арочного типа
Для сборки арочного парника необходимо такое устройство, как трубогиб, которое дает возможность изгибать металл под нужным углом. Факт наличия этого устройства желателен, но необязателен, так как существует достаточное число способов, позволяющих обойтись без данного вида оборудования, например:
- возьмите заготовку из трубы;
- сделайте на одной стороне неглубокие напилы;
- согните профиль на величину требуемого угла.
Совет! Для того чтобы было проще сгибать трубу и в целях получения более плавного изгиба, делайте напилы чаще.
Также доступен способ, предполагающий прокаливание заготовки песком. Этот прием считается народным, но действенным. Прокаленный песок помещается внутрь заготовки, с двух сторон которой устанавливаются затычки. После этого труба гнется относительно легко за счет исключительно силы рук, то есть в данном случае дополнительные приспособления не предусматриваются.
Подготовленные дуги крепятся с соблюдением следующего порядка действий:
- На основании закрепляется фронтальная дуга строго вертикально.
- На фронтоне устанавливаются две стойки, формирующие короб для двери.
- Так же монтируется следующая арка.
- Боковые стороны арок скрепляются соответствующими деталями.
- Устанавливаются дуги.
- В верхней части монтируется труба, которая приваривается к каждой дуге.
- Для придания большей устойчивости собранной конструкции устанавливаются дополнительные детали крепежа.
Внимание! Оптимально, когда сборка арочной теплицы начинается с двух сторон, так как это обеспечивает большую устойчивость конструкции.
Крепеж поликарбоната
Это будет последним этапом. Для уменьшения количества излишек этого материала необходимо максимальное соответствие размеров заготовок тому, что было прорисовано на схеме. При монтаже поликарбоната нужно учитывать следующие моменты:
- листы должны укладываться так, чтобы вверх смотрела та сторона, на которую нанесена пленка, так как только такое положение обеспечивает защиту от ультрафиолета;
- с целью исключения вероятности попадания влаги внутрь теплицы крепление листов должно производиться посредством саморезов, оснащенных прорезиненной шляпкой;
- соединение листов осуществляется с помощью металлических пластин, имеющих небольшую толщину;
- стыки листов требуют заделки за счет использования герметика или скотча;
- после установки поликарбоната надо снять пленку.
Усиление каркаса из профильной трубы
Сегодня рынок предлагает квадратные профильные трубы, на поверхность которых нанесен полимер. Такая порошковая покраска обеспечивает дополнительную защиту, но стоимость готового изделия увеличивается примерно на 20%. Между тем ни одно подобное покрытие не способно придать теплице дополнительную прочность, необходимую в тех ситуациях, когда возникают сильные нагрузки, например, в результате снегопада.
Для усиления каркаса теплицы требуется наличие подпорок, устанавливаемых под конек и боковые стенки. Монтаж таких элементов производится как внутри теплицы, так и снаружи. Если укрывной материал не демонтируется на период холодов, то можно обойтись деревянными подпорками, чтобы исключить разрушение конструкции теплицы.
Стоимость
Теплица на основе профильной трубы при высоте 2,1 м и ширине 3 м обусловливается достаточно широким диапазоном цен, что зависит от длины каркаса:
- 9000–20000 руб. – без поликарбоната;
- 15000 –30000 руб. – с поликарбонатом.
Чертежи теплиц из профильной трубы
Неудачные конструкции
Все параметры указываем в миллиметрах
Z – Теплица в длину.
X — Ширина парника.
Y – Высота.
A — Число вертикальных сегментов по периметру фасада.
D — Количество ячеек в секциях вертикальных.
E – Число вертикальных сегментов стен.
Изменяя количеств ячеек или секций, можно подобрать оптимальный размер.
Все вычисления будут отображены на чертеже.
Параметры ячеек рассчитываются автоматически.
Программа поможет Вам выполнить точный расчет материалов, которые необходимы для возведения полукруглой теплицы.
По результатам вычисления Вы узнаете объем и площадь теплицы, периметр для фундамента, количество материалов для каркаса и площадь ее остекления.
Как построить полукруглую теплицу своими руками
Технология монтажа парника из поликарбоната достаточно проста, но требует соблюдать ряд условий. Для каждого отдельного проекта, следует учесть ряд особенностей, чтобы будущая теплица была максимально функциональной и комфортной в эксплуатации.
В первую, очередь выбираем открытое и солнечное место, которое тщательно спланируем и очищаем. Это очень важно для надежности и ровности всей конструкции.
Переходим к подготовке фундамента, для этого выкапываем нужной глубины и ширины ров, который будет точно соответствовать очертаниям будущего парника. По установленным колышкам, мы замеряем границы расположения нашего каркаса. Начинаем заливку фундамента раствором бетона: цемент смешиваем с песком в пропорции 3:1 (М300) или 4:1 (М400) и добавляем воды. Заливаем весь монолитный фундамент по уровню, который можно отметить шнуром или нитью. Даем раствору настояться и застыть.
Каркас теплицы можно как заказать по Вашим размерам у производителя, так и сварить самостоятельно закупив весь необходимый материал. Мы рассмотрим монтаж заводской полукруглой теплицы.
Установка
Сборку парниковой конструкции начинаем с фиксации торцевых элементов, как показано в инструкции. Центральный верхний элемент соединяется с двумя боковыми длинными элементами. Для крепления применяем саморезы и фиксаторы, идущие в комплекте. Чтобы сборка шла быстро и эффективно можно применять шуруповерт. На готовую монолитную основу ставим арку торцевую, и прикрепляем ее при помощи хомутов.
Замерив длину боковых планок, разделяем их пополам и ставим метку на каждом профиле. С каждой стороны к арке фиксируем горизонтальные двухметровые профили. Далее фиксируем ровно по центру верхней дуги длинную поперечину.
Важно! Парники в процессе монтажа требуют аккуратности и скрупулезности.
На одном уровне должны располагаться все ребра жесткости. Согласно требованиям производителей: «В процессе сборки каркаса, при помощи измерительного уровня проверяем горизонтальность конструкции, и в случае необходимости выравниваем».
При помощи шурупов для кровли к направляющим крепим дуги. В этом случае понадобиться помощь второго человека. Так как все элементы каркаса нужно будет одновременно крепить, и держать специальными фиксаторами. Готовую арку монтируем перпендикулярно фундаменту, проверяя горизонтальность угольником и скрепляем.
Остальные дуги и направляющие прикрепляем методом, описанным выше. Теперь остается проверить качество выполненной работы и горизонтальность конструкции с помощью рулетки и измерительного уровня.
Когда каркас готов, выполняем подтяжку всех креплений. Монтируем фрамуг и основание калитки. Проверяем горизонтальность и уровень двери, если она защемляется или произвольно закрывается, то необходимо проверить перпендикулярность профилей и конструкции. Проверяем еще раз двери и форточки, чтобы они легко открывались.
Полукруглая теплица из поликарбоната
Завершающий этап – облицовка каркаса парника листам поликарбоната, который имеет ряд преимуществ перед другими материалами.
- высокая прочность;
- стойкость к воздействию УФ лучей;
- до 80% светопропускная способность.
Приставляем первый лист к основанию конструкции и прикрепляем, удерживая при этом с обеих сторон поликарбонат. Проверяем ровность зафиксированного листа, расстояние между саморезами должно быть в районе 40-60 см. Следующий лист монтируем таким же методом, но делаем небольшой нахлест 2-3 сантиметра.
Важно! Нужно оставить с торцевой стороны каждого листа поликарбоната небольшие напуски.
Когда каркас теплицы обшит, и Вы проверили все стыки и надежность конструкции, демонтируем пленку защитную с наружной стороны листов поликарбоната.
Если вы счастливый обладатель дачного участка, то просто грех тратить деньги на покупку магазинных овощей и зелени. Ускорить сроки урожайности и .
Чтобы сделать каркас теплицы из профильной трубы своими руками придется потратить определенное количество времени, денежных средств и физических усилий, но в итоге все старания окупятся сторицей во время эксплуатации этой уникальной конструкции.
Почему именно профильная труба?
При выборе материала для строительства – профильная труба станет самым оптимальным решением.
Можно естественно использовать и деревянные рейки, но при этом придется использовать для него максимальные меры защиты, так как данный материал подвергается гниению, усушке и деформации.
Последний вид не имеет особенного преимущества, просто его чаше всего и сегодня используют по привычке, так как ранее для покрытия теплицы использовали стекло, которым арочное строение накрыть было бы сложно.
А инновационный и эластичный материал – поликарбонат дает возможность перекрыть теплицы любого вида.
Для основных рам каркаса будущей теплицы, рекомендуется взять трубу размера 4х2 см. Для горизонтальных соединительных элементов можно использовать профиль размера 2х2 см.
Если хотите качественно изготовить каркас такой конструкции, как теплица из профильной трубы своими руками – чертежи должны быть сделаны обязательно. Такой ход позволит правильно выбрать размеры и тем самым исключить большие потери металла во время нарезки деталей.
Изготовление металлопрофильного каркаса своими руками не самое дешевое удовольствие, поэтому расчет рекомендуется проводить таким образом, чтобы на изготовление рамы пошло не более одной стандартной трубы размером 6,05м.
Оптимальный размер при двускатного строения рассчитывается следующим образом. Если высота принимается за 1,7 м, то на две рамы потребуется 3,4 м трубы, после чего остается еще 2, 65 м профиля.
При учете ската крыши ширина одной рамки должна составить 2,25 м. Главное следить, чтобы после перекрытия каркаса осталось по 10 см материала с каждой стороны на боковые свесы.
При желании можно начать изготовление теплицы используя полукруглые рамы. Тут размеры конструкции будут большими в сравнении с двухскатной, что повышает общюю полезную внутреннюю площадь.
Но стоит учесть, что самостоятельное изготовление арочной теплицы из квадратной трубы предполагает использование такого аппарата как трубогиб. Благодаря ему получится качественно согнуть профиль, так как вам нужно.Стоит задуматься, ведь ценовая политика такого приспособления очень высокая, а изготовление трубогиба используя подручные средства под силу не каждому.
Существует несколько способов гибки профиля, без использования специального аппарата, но такие методы не дадут идеального сгиба и могут привести к деформации дорогостоящего материала.
Поэтому во избежание таких сложностей желательно остановить свой выбор на двухскатном виде домашней теплицы.
Выбор и закладка фундамента
Тут можно выбрать несколько вариантов основания от деревянных шпал, до ростверка из винтовых свай.
Самый оптимальный вариант – выбор мелкого монолитного фундамента, который закладывается своими руками не глубоко на один «штык» лопаты.
Перед изготовлением фундамента, по всем сторонам устанавливаются анкера для крепежа профильных комплектующих. Когда бетонная смесь застывает к анкерам можно приваривать профили 4х2 см, которые станут надежным основанием для установки будущего каркаса теплицы.
Обычный ленточный фундамент тоже можно использовать для строения, он повысит надежность строения и ее долговечность.
Видео – установка фундамента
Процесс закладки фундамента своими руками предполагает большой вклад физического труда, наличие свободного времени и точности, которая должна соблюдаться в каждом действии.
Поэтому рекомендуется перед началом строительства заняться изготовлением чертежа будущей конструкции, с указанием всех размеров, от которых не следует отклоняться, во избежание неприятных последствий при последующей эксплуатации.
Теплица домиком в процессе строительства своими руками не требует использования трубогиба. Чтобы избежать образование возможных неровностей, желательно все собирать на прямой асфальтированной площадке.
Установка каркаса своими руками
Теплицы из поликарбоната и профтрубы должны покрываться только встык при этом стоит внимательно проследить, чтобы лицевая сторона материала смотрена наружу конструкции.
Торцевые части листов поликарбоната обязательно обрабатываются герметиком на основе силикона, который их защищает. Рассчитывайте на то, что длина покрытия должна быть больше на 10 см за высоту профиля, для образования ската.
Не верхнем стыке крыши металлической теплицы из профтрубы накрываются профилем, который крепится на саморезы по продольным связям.
Установка поликарбоната на дверь и форточку осуществляется по такому самому принципу, главное проследить за тем, чтобы его размер не мешал по время эксплуатации данных элементов.
На современном строительном рынке представлен большой выбор разных средств, которые смогут продлить время службы металлического каркаса и ускорить процесс его строительства.Углубившись в тему и нюансы процесса построения строений из профильных труб, становится ясно, что качественный чертеж, изготовление каждого элемента и технология покрытия каркаса имеют одинаковую важность.
При изготовлении каркаса теплицы из профильной трубы своими руками нужно иметь минимальные познания в архитектуре и работе с металлическими элементами.
Один неправильный шаг или расчет смогут перечеркнуть все труды, а верно принятое решение приведет к отличному итоговому результату.
Вопрос, как сварить теплицу, интересует многих дачников и других владельцев земельных участков. Принцип сварки домашней и промышленной теплицы одинаков. Разница может быть в материале и степени усиления конструкции в зависимости от размера.
Основным преимуществом соединения профилей сваркой является надежность. Болтовое соединение со временем ослабляется, и теплица теряет форму. К остальным преимуществам относится:
- сваренная теплица из профиля обладает большим запасом прочности независимо от габаритов и веса конструкции. Сечение квадрата 20 мм способно выдержать сильные нагрузки при ветре и снеге;
- профильные трубы обладают большей площадью при сваривании, поэтому достаточно просто надежно проварить шов, и не варить ребро жесткости для дополнительного укрепления стыка.
- при проведении сварки, с учетом деформаций, при нагреве и соблюдении диагоналей, теплица получается без перекосов, и ее можно устанавливать на фундамент или без него.
Преимущество профилей и соединения деталей сваркой делают возможным изготовление теплиц любых размеров и конфигураций. Надо лишь правильно выбрать сечение и вид квадрата, и рассчитать конструкцию с учетом габаритов теплицы.
Важные пункты
Сварка должна выполняться в защитной одежде, перчатках. Глаза и лицо защищают сварочной маской или щитком.
Все основные детали варятся в нижнем положении. Для лучшей жесткости стыки после сварки можно закрепить, приварив стальную косынку с внутренней стороны. Такой способ позволяет надежно закрепить детали даже при некачественной сварке основных стыков.
Обязательно надо следить за соосностью стоевых деталей, устанавливать первые по уровню и надежно закреплять их распорами.
Все элементы теплицы варятся качественными электродами для конструкционных сталей. Лучше применять АНО-24 или МР-3 диаметром 3 мм. Качественно и надежно выполнив весь цикл работ, вы получаете возможность выращивать любимые овощи или цветы даже в небольшие морозы.
Критерии выбора профильной трубы
Выбор профиля для сварки зависит от финансовых возможностей и потребности в более надежной теплице, но основные правила одинаковы для всех.
Производятся окрашенные, оцинкованные и необработанные профильные трубы. Оцинкованный профиль обладает большим сроком службы и не подвержен коррозии. Это так, но не в случае соединения при помощи сварки.
При сварке цинк выгорает, и металл на стыке ослабляется . Ржаветь это место будет так же, как обычная необработанная труба. С окрашенными трубами то же самое, а цена таких изделий намного выше.
В случае сварки теплицы лучше использовать необработанный материал, а в дополнение купить банку грунта и покрасить металлоконструкцию после сборки каркаса.
При строительстве небольшой теплицы полки лучше приобретать размером поменьше. Для теплицы 6 м длинной, 2 м шириной и 2 м высотой вполне хватит трубы шириной 25 мм. Толщина стенок профиля – 2 мм. Это оптимальный вариант для небольших самодельных конструкций.
Важно. Перед выполнением всех работ, включая сварку, необходимо рассчитать количество профиля и расходных материалов, выполнив эскиз теплицы и определившись с ее габаритами.
Выбор формы конструкции
Самая распространенная и доступная форма теплицы – это домик с двухскатной крышей. Он легок в исполнении и не требует дополнительного оборудования и затрат при сварке.
Все работы по установке и сварке проводятся с применением ручного электроинструмента и сварочного оборудования. Но такой парник имеет меньшую полезную площадь внутренней части.
Поэтому наиболее подходящая форма – арочная. Но это более сложная конструкция, требующая применения вальцов или гибочного станка. Можно вести работы и ручным способом, но для этого надо найти отрезок цилиндра большого диаметра.
Профиль засыпают песком, что позволяет избежать деформации трубы. Затем его закрепляют посередине основы и загибают концы. Работа очень трудоемкая и не дает соблюдения размеров дуг.
Проще обращаться к специалистам, которые на вальцах за минуту сделают одинаковые арки. Но это потребует дополнительных затрат. Поэтому, когда делают теплицу своими руками, чаще всего выбирают форму домика.
Габариты и количество материала
Обязательно надо определиться с длиной теплицы, и рассчитать количество основных составляющих каркаса. Дуги необходимо устанавливать с промежутком не более метра.
При длине 6-ти м потребуется изготовить 7 дуг и обшить их перемычками для жесткости конструкции. Передняя стена должна быть оборудована дверью и форточкой, а задняя требует монтажа только форточки.
Это самая простая и надежная конструкция небольшой теплицы. Профильная труба в основном поставляется в отрезках по 6010 мм длиной. Стоит она достаточно дорого, поэтому стоит задача свести отходы профиля к минимуму.
Лучшим решением будет высота стоек 1070 мм, величина одного ската крыши 1120 мм, при угле наклона в 30 °. Такой способ позволит избежать затрат на покупку основной трубы.
На перемычки достаточно будет поставить 20-й профиль. Рассмотрим их количество. На крыше они закрепляют конструкцию в верхней части дуг и посередине каждого ската. На боку – по 2 с каждой стороны.
На тыльной части предусматриваем 2 перемычки. Передняя должна быть оборудована луткой и дверью. Исходя из этого, рассчитываем количество плетей вспомогательного профиля.
Теперь следует определиться с фундаментом. Если он делается бетонным, потребуются отрезки основного профиля для закладных деталей. В случае изготовления мобильной теплицы, потребуется закупить профиль для закрепления низа теплицы.
После закупки достаточного количества профиля и электродов для сварки, переходят к выполнению основных работ.
Подготовительные работы
Работа проводится в несколько этапов. Самым долговечным и надежным способом будет изготовление бетонного фундамента. Чтобы его сделать, по периметру надо выкопать траншею глубиной на штык лопаты.
Затем сделать небольшую песчаную подушку, разметить и забить в землю закладные под стойки. Потребуется приготовить бетонный раствор и уложить его в траншею.
Армировать фундамент нет смысла, главное сделать его с ровным, без больших перепадов и перекосов. При заливке следует обращать внимание на вертикальное положение закладных деталей.
Изготовление и установка стоевых деталей
Стойки для теплицы можно сделать из отдельных отрезков трубы, порезанных в размер и с зарезанными углами. Но лучше выполнить несложные операции и просто загнуть их из длинной плети. Для этого надо разметить середину плети, болгаркой сделать угловой вырез и согнуть трубу до нужного угла в 60 °.
Затем отмеряют от краев профиля 1700 мм и выполняют вырезы. Загибают профиль вовнутрь до угла 30 °. Теперь остается проварить места вырезов.
При больших зазорах используют закладные из проволоки или электродов. При сварке надо обращать внимание на соблюдение диагоналей и правильное горизонтальное расположение всех плоскостей.
Для этого лучше выполнять сварку на ровной поверхности. Если деталь получилась с небольшим «пропеллером» – не беда, ее легко выровнять.
Далее выполняют сборку всех 7-ми основных деталей. Лицевая и тыльная деталь сразу делается с перемычками, форточками и дверью. Эти детали устанавливают первыми, закрепляя каждую на свое место и приваривая к закладным.
Первые стоевые детали должны выставляться строго по уровню, это позволит избежать перекосов всей конструкции теплицы. Выставив по строительному уровню или отвесу, их закрепляют с помощью временных распорок.
Сборка
Когда основные стойки теплицы закреплены, от лицевой стороны начинают устанавливать промежуточные стойки и обвязывать их ребрами жесткости. Для этого стоевые части приваривают к закладным в фундаменте. Нарезанными в размер деталями раскрепляют с предыдущей основной стойкой.
Теперь остается изготовить двери и форточки будущей теплицы. При этом надо обязательно оставить зазоры минимум 5 мм со всех сторон. Это обеспечит защиту от затираний при провисании петель.
Дверь и форточки устанавливают в лутки. Для соблюдения правильности установки и зазоров, надо раскрепить эти детали при помощи клиньев, и затем выставить и . После чего приварить дверь и форточки.
На этом основные работы по установке теплицы из металлических профильных труб можно считать выполненными. Остается окрасить все трубы грунтовкой и зашить парник поликарбонатом или полиэтиленовой пленкой.
