Схема разделения pen. Разделение PEN проводника на PE и N. Последовательность разделения PEN-проводника «с нуля»

Современные системы энергоснабжения строятся на основе типовых схем, учитывающих способы заземления подключенного к ним оборудования. Делается это с целью защиты конечного потребителя, а также работающего на электроустановках персонала. При организации современных сетей традиционно используются кабели, включающие в свой состав не только фазную жилу, но и рабочий нулевой N, а также защитный PE проводник. В ряде случаев эти два вида шин объединены в одну общую PEN-жилу. Для понимания их функционального назначения сначала придется выяснить, что такое шина PE и как осуществляется цветовая маркировка остальных проводников.

Виды систем заземления

Известные системы защиты электрооборудования различаются по ряду признаков, согласно которым они делятся на следующие виды: TN-S, TN-C, TN-C-S, TT, а также IT. Входящие в эти обозначения значки расшифровываются следующим образом:

T означает заземление (от французского «Terre» или земля).
N – это подсоединение к трансформаторной нейтрали.
I значит изолированное.
C – объединение функций рабочего и защитного нулевых проводников («common»).
S – раздельное применение этих жил («select»).

Согласно ПУЭ, TN-C означает заземленную на нейтраль систему с объединенными защитным и рабочим проводниками.

Обозначение TN-C-S значит, что на каком-то участке силовой цепи два проводника проложены совместно, а затем они разделены по функциональному признаку.

Классификация нулевых шин

По выполняемым функциям входящие в состав системы энергоснабжения нулевые шины делятся на следующие виды:

N – функциональный или рабочий «нуль», являющийся проводником для токов нагрузки.
PE – специально прокладываемый защитный «нуль», обеспечивающий возможность организации заземления на приемном конце в удобном месте.
PEN – проводник, совмещающий функции обеих этих шин.

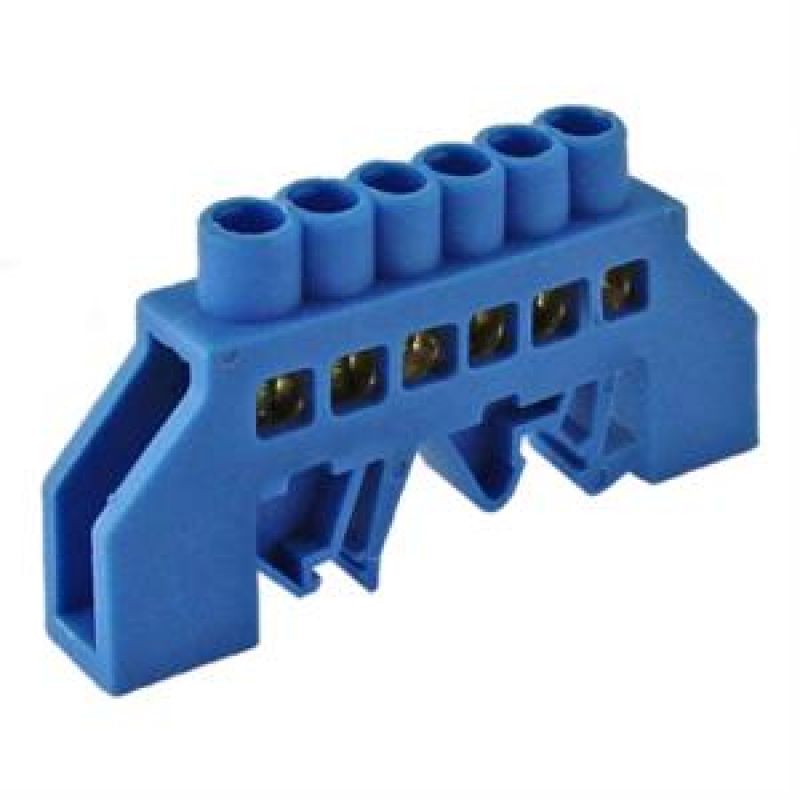

N

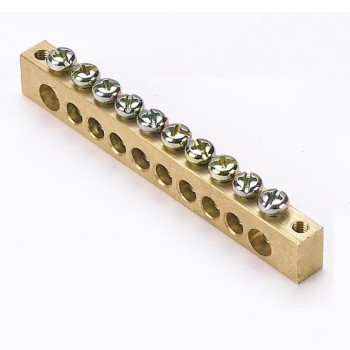

PE PEN

Каждый из проводников на схемах выделяется определенным цветом (N – синим, PE – желто-зеленым, а PEN – их комбинацией). Они обязательно подбираются по своему сечению, которое не должно быть меньше этого же показателя для фазных шин.

Указанная расшифровка также позволяет понять, зачем нужно разделять PEN проводник, для чего он служит, как можно обустроить заземление на стороне потребителя.

Для чего разделять PEN на две части

Правильное разделение

Разделять ПЕН провод на жилы PE и N имеет смысл лишь в том случае, когда каждую из них предполагается использовать по своему прямому назначению. Это удается сделать в следующих случаях:

в частном (загородном) доме, когда в распределительном щите делается отвод от PE шины, используемый для организации местного повторного заземления;
в городском многоквартирном доме, где жильцы подъезда договорились обустроить общий заземляющий контур на улице рядом с подъездом;
медный спуск ведется от провода PE к самодельному заземляющему контуру.

Для реализации заземления с самодельным контуром потребуется разрешение от соответствующих энергетических служб и согласование с ЖКХ.

Когда в городских домах в подъездном щитке между шинами ставится перемычка, говорить о полноценном заземлении не приходится. В нормативной документации по этому поводу приводится рекомендация без подробного объяснения действия такого «заземления».

Варианты расщепления проводников

Вводное распределительное устройство

В распределительном щите, где производится разделение PEN проводника, заземление организуется методом расщепления, но между N и PE обязательно устанавливается перемычка. При этом важно, что земляная шина подключается первой, а только после этого оформляется присоединение рабочей жилы. В этой ситуации возможны четыре варианта включения PE провода:

Перемычка между ней и проводником N отсутствует – рабочий нулевой контакт и заземляющая шина не связаны электрически. УЗО в защитной цепи также не ставится.
Перемычка между этими клеммами есть, а УЗО не установлено.
PE для заземления и N закорочены и установлено УЗО.
Перемычки нет, но есть УЗО.

В первом случае «физика» срабатывания защитных цепей выглядит так:

Аварийная фаза попадает на корпус прибора.
Затем она поступает на шину заземления.
Далее по ней идет на контур трансформаторной подстанции.

При рассмотрении проблемы важно учитывать сопротивление заземляющей цепочки, обычно не превышающей 20 Ом с учетом сечения PE проводника в мм. квадратных. В случае аварии тока КЗ будет недостаточно для отключения вводного автомата. Защитная цепь будет функционировать до тех пор, пока поврежденный участок на приемной стороне не сгорит полностью. Человеку эта ситуация ощутимого вреда принести не сможет, а вот оборудование получит серьезные повреждения (худший вариант – его возгорание и пожар).

Перемычка есть, автомат УЗО отсутствует

Схема разделения PEN проводника для однофазной сети

В этом случае важную роль играет длина питающей линии (удаление места ее повреждения от вводно-распределительного электрощита), определяющая сопротивление провода для стекания заряда. При аварийном замыкании фазы на корпус поврежденного оборудования ток утечки сначала попадает на заземляющую шину. Далее у него имеется только два пути: часть аварийного электричества уходит в грунт, а другая по нулевой шине вызовет срабатывание автомата на вводе. В рассмотренной ситуации перемычка используется на случай, если по какой-то причине не сработал АВ. Но поскольку последнее практически невозможно, нет разницы, есть ли она или отсутствует.

Перемычка есть и установлено УЗО

Поскольку все защитные и рабочие проводники обладают определенным сопротивлением, в этом случае УЗО должно срабатывать в штатном режиме. При образовании замыкания на корпус ток утечки сначала поступает на само УЗО и лишь после этого уходит на ввод жилого дома. Здесь он, как и в предыдущем случае, разделяется на две части: какая-то доля целого уходит в землю, а часть через перемычку возвращаются в щиток, выключая вводный автомат. Однако до этого дело, как правило, не доходит, поскольку УЗО срабатывает значительно быстрее.

В этой ситуации перемычка не имеет особого значения и является только подстраховкой на всякий случай: если вдруг по странному стечению обстоятельств не сработает УЗО.

Перемычки нет и установлено УЗО

Такая схема будет срабатывать так же, как при наличии перемычки. Единственное отличие от предыдущего случая – отсутствие страховки при выходе из строя УЗО, что маловероятно. Если это все-таки произошло, схема начнет отрабатывать по первому из рассмотренных вариантов. При этом вводный прибор не срабатывает до тех пор, пока КЗ на корпус не трансформируется в фазное короткое замыкание.

Характерные ошибки расщепления фазы связаны с нарушениями порядка коммутаций. Нельзя подключать сначала рабочую жилу и только после нее подсоединять заземление. Другой характерной ошибкой является нежелание устанавливать УЗО. В цепях с искусственным расщеплением PEN проводника наличие устройства защитного отключения обязательно.

Особенности разделения PEN проводника

В частных домах и в городских квартирах в целях исключения воровства электроэнергии представители контролирующей организации вправе требовать, чтобы провод PEN был протянут до счетчика. И лишь после учетного прибора они разрешают разделять его на защитную шину PE и рабочую N. Такое подключение не противоречит требования ПУЭ, но гораздо естественней смотрится разделение, выполненное до счетчика.

Схема для однофазного питания одноквартирных и сельских жилых домов

PEN проводник это совмещенный нулевой рабочий (N) и нулевой защитный (PE) проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью.

Не допускается нулевой рабочий - N и нулевой защитный - PE проводники подключать под один контактный зажим, в целях сохранения соединения защитного проводника с заземлением в случае выгорания(разрушения) контактов зажима.

Запрещается объединять нулевой защитный и нулевой рабочий проводники после разделения PEN-проводника на вводе в здание.

Сечение PEN-проводника должно быть не менее 10 мм 2 по меди или 16 мм 2 по алюминию.

Запрещается устанавливать коммутирующие контактные и бесконтактные элементы в цепях РЕ и РЕN проводников. Допускаются только специально предназначенные для этих целей соединители и соединения, которые могут разбираться при помощи инструмента.

PEN-проводник.

/5.3./ В стационарных электроустановках трехфазного тока функцию защитного и нулевого рабочего провода можно совместить в одном проводнике (PEN-проводнике) при условии выполнения следующих требований:
если его сечение не менее 10 мм 2 по меди или 16 мм 2 по алюминию и рассматриваемая часть электроустановки не защищена устройствами защитного отключения, реагирующими на дифференциальные токи;
если, начиная с какой-либо точки установки, нулевой рабочий и нулевой защитный проводники разделены, запрещается объединять их за этой точкой. В точке разделения необходимо предусмотреть раздельные зажимы или шины нулевого рабочего и нулевого защитного проводников.

PEN-проводник, совмещающий функции рабочего и защитного, должен подключаться к зажиму, предназначенному для защитного проводника.
/5.4./ Сторонние проводящие части не могут быть использованы в качестве единственного PEN-проводника.
/5.5./ В цепи PEN-проводника допускается устанавливать выключатели, которые одновременно с отключением PEN-проводника отключают все находящиеся под напряжением проводники.
/5.6./ Допускается использование PEN-проводников осветительных линий для зануления электрооборудования, питающегося по другим линиям, если все указанные линии питаются от одного трансформатора, их проводимость удовлетворяет требованиям настоящей главы и исключена возможность отсоединения PEN-проводников во время работы других линий. В таких случаях не должны применяться выключатели, отключающие PEN-проводники вместе с фазными.
/5.7./ В местах, где неизолированные РЕ- и PEN-проводники могут образовывать электрические пары или возможно повреждение изоляции фазных проводников в результате искрения между неизолированными РЕ- или PEN-проводником и открытыми проводящими частями (ОПЧ) или сторонними проводящими частями (СПЧ), например, при прокладке проводов в трубах, коробах, лотках, РЕ- и PEN-проводники должны иметь изоляцию, равноценную изоляции фазных проводников.
/5.8./ Не допускается использование PEN-проводников в цепях питания электроприёмников однофазного тока. Для питания таких электроприёмников в качестве нулевого рабочего проводника (N-проводника) должен быть использован отдельный третий проводник, присоединённый к PEN-проводнику в ответвительной коробке, низковольтном комплектном устройстве.

Прогресс идет вперед в ногу со временем. Говорят, что иногда он опережает свое время, а иногда – безнадежно отстает. Но если прогресс и время – понятия не особо материальные, то техника – вещь весьма ощутимая и не очень изменчивая. «К чему эти метафизические рассуждения в статье про электрические сети?» - возможно, спросите вы. Но они имеют самое непосредственное отношение к предмету обсуждения – как и, главное, зачем разделить PEN проводник на PE и N.

В 1913 году в целях экономии металла и по некоторым другим причинам была предложена система TN-C , то есть схема нейтрали в сетях до 1 кВ, при которой нулевой рабочий N и нулевой защитный PE проводники объединены (C ombined) в один общий проводник PEN. Электробезопасность в таких системах осуществляется отключением КЗ предохранителями или автоматами. В СССР (и не только) с такой системой заземления было построено огромное количество жилых, общественных и промышленных зданий. Однако явные недостатки такой системы – опасность эксплуатации электроустановок при обрыве нуля или при замыкании на корпус – привели к необходимости создания и применения других систем заземления.

Итак, здания построены, потенциально опасные сети проложены, а ТНПА (например, ТКП 339-2011, п. 4.3.20) справедливо регламентируют применение более современных и безопасных систем заземления, допускающих использование устройств, повышающих электробезопасность и надежность электроснабжения. Такой системой как раз является TN-S , при которой защитный и рабочий нули разделены (S eparated) сразу на подстанции. Как правило, в новостройках применяют именно такую систему. В такой сети возможно применение устройств защитного отключения (УЗО), что является главным преимуществом перед системой TN-C: УЗО или дифавтомат защищает от поражения током человека и электропроводку от перегрузок.

Конечно, проводить реконструкцию каждой подстанции для создания системы TN-S нерационально, однако применять безопасные и надежные системы необходимо. Здесь появился компромисс – заземление по схеме TN-C-S, то есть «среднее арифметическое» между двумя системами, о которых было сказано выше. Такую систему заземления применяют при капремонтах зданий или реконструкции их сетей. От подстанции к зданию подводят четырехжильный кабель и в вводном щите здания - ВРУ (вводном распредустройстве) производят разделение проводника PEN на PE и N, причем придерживаются схемы разделения PEN проводника:

PEN со стороны кабеля подключаются к главной заземляющей шине (ГЗШ) PE, которая электрически соединена с корпусом шкафа или щита.
ГЗШ соединяют с нулевой рабочей шиной N, установленной на изоляторах. Эти две шины соединяются между собой перемычкой такого же сечения, как у самих шин.
К шине PE подключаются проводники PE, идущие к розеткам и электроприемникам, к шине N – рабочие нули розеток и электроприемников.

Часто возникают вопросы про место разделения PEN проводника. Разделение PEN-проводника осуществляют до вводного устройства в здание или дачный дом, то есть до вводного автомата или рубильника. Проводник N, идущий от шины N, подключают к счетчику электроэнергии. Отдельно хочется отметить, что после разделения PEN в направлении от источника энергии к электроприемнику повторное соединение PE и N недопустимо, как недопустимо и использование предохранителей или автоматов в PEN, PE и N-проводниках.

При наличии системы TN-C, TN-S или их комбинаций рекомендуется применять повторное заземление (главным образом состоящее из естественных заземлителей) PE- и PEN-проводников на вводе в здания. И, конечно же, какой бы совершенной ни была система заземления, если не произведена проверка сопротивления заземляющего устройства (ЗУ), нет гарантии, что данная система будет функционировать должным образом. Измерение сопротивлений могут провести специалисты нашей лаборатории электрофизических измерений.

Здравствуйте, уважаемые читатели и посетители сайта .

Сегодня я решил Вам рассказать о том, где и как правильно выполнить разделение PEN проводника на PE и N. На эту мысль меня подтолкнули бесконечные споры и дискуссии на тематических форумах.

В данной статье, ссылаясь на пункты действующих нормативных документов (ПУЭ, ПТЭЭП, различные ГОСТы), я постараюсь дать Вам окончательный правильный и исчерпывающий ответ на этот вопрос.

Сначала определимся, для чего нам нужно разделять PEN проводник. Для этого обратимся к последнему , п.7.1.13, где сказано, что:

Это значит, что все электроустановки напряжением 380/220 (В) должны иметь систему заземления ТN-S, ну или в крайнем случае ТN-С-S. А что делать, когда у нас в России еще до сих пор выполнена по устаревшим нормам с системой заземления TN-C.

Таким образом, при любой реконструкции (изменении) или модернизации электроустановки, а также если Вам не безразлична , необходимо переходить от системы заземления TN-C на более современные ТN-S или ТN-С-S, но при этом необходимо выполнить разделение PEN проводника на нулевой рабочий N и нулевой защитный РЕ, и причем правильно. Вот здесь то и начинаются путаницы и постоянные разногласия.

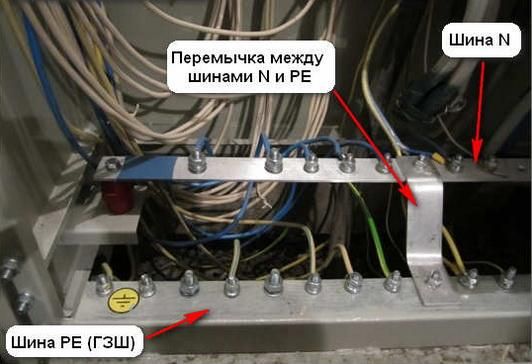

Приведу пример подъездного щитка одного из жилых домов, где мы проводили - ужас:

В данной статье я не буду акцентировать внимание на системах заземления, т.к. про каждую писал отдельно, указывая их достоинства и недостатки. Читайте:

Итак, перейдем к вопросу разделения PEN проводника на нулевой рабочий N и нулевой защитный РЕ.

Как разделить PEN проводник на PE и N?

Чтобы нагляднее представить написанное ниже, я буду приводить примеры из своей практики с реальными фотографиями. В качестве примера рассмотрим питание многоквартирного жилого дома, типа «хрущевки».

ПУЭ, п.1.7.135:

Поясняю: c места разделения PEN проводника на нулевой рабочий N и нулевой защитный РЕ, дальнейшее их соединение (объединение) запрещено.

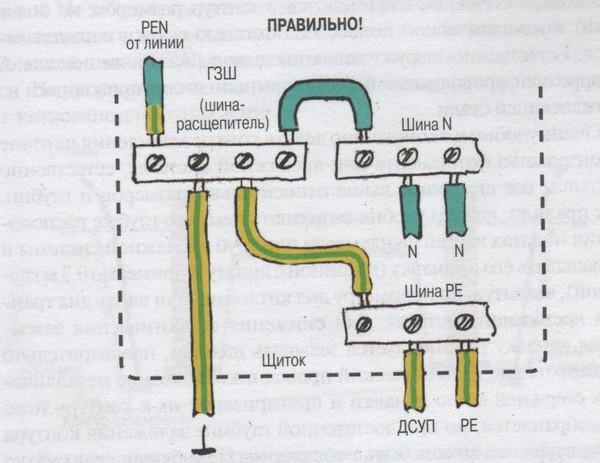

В месте разделения, в нашем примере это ВРУ-0,4 (кВ), устанавливаются две шины (или зажимы), которые должны быть соединены между собой и промаркированы:

шина РЕ или ее еще называют ГЗШ (о ней я писал более подробно в статье о )
шина N

В качестве перемычки может служить любой провод или шинка такого же сечения и материала. Некоторые мои устанавливают две перемычки по краям этих шин, что в принципе не противоречит требованиям ПУЭ.

Акцентирую внимание на том, что шины или зажимы должны иметь отдельные точки подключения для соответствующих проводников РЕ и N, а не подключаться в одном месте под один болт или зажим.

Шина N устанавливается на специальных изоляторах, а шина РЕ (ГЗШ) — закреплена прямо на корпус ВРУ-0,4 (кВ).

Читаем ПУЭ, п.1.7.61:

А сейчас нам нужно выполнить повторное заземление шины РЕ (ГЗШ), к которой подключен PEN проводник вводного кабеля. В приведенном выше пункте сказано, что в качестве повторного заземления можно использовать естественные заземлители. Я же рекомендую Вам выполнить монтаж заземляющего устройства, сокращенно — З.У. О том, как это можно сделать самостоятельно Вы можете прочитать в моей статье про .

После монтажа заземляющего устройства (З.У.) необходимо . В этом Вам поможет по месту жительства.

Если сопротивление смонтированного заземляющего устройства удовлетворяет требованиям ПТЭЭП и ПУЭ, то соединяем шину РЕ (ГЗШ) с нашим заземляющим устройством с помощью заземляющего проводника. Ну вот и все, с этой точки электроустановки вводной PEN проводник разделен на нулевой рабочий N и нулевой защитный РЕ проводники.

Схемы разделения PEN проводника

Приведу пример схемы трехфазного ввода с в сеть:

Компоновка вышеприведенной схемы может немного отличаться. Например, вместо вводного автомата может быть установлен трехполюсный рубильник, а после счетчика установлены вводные предохранители и . Аналогично и по — вместо них могут быть установлены предохранители.

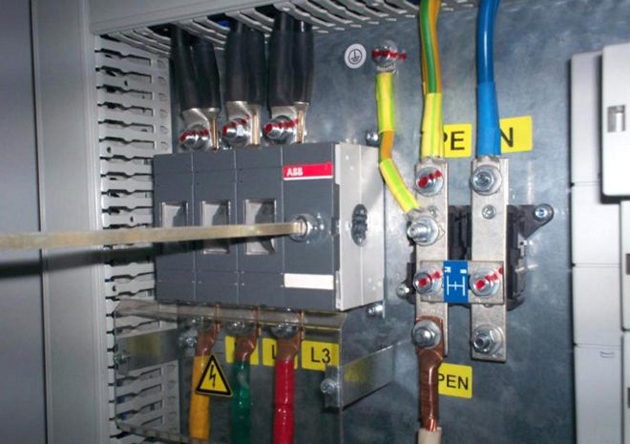

Перейдем к наглядному примеру: жилой многоквартирный 4-этажный дом питается от трансформаторной подстанции (ТП), расположенной во дворе, кабелем АВБбШв (4х70).

Вводной кабель марки АВБбШв 2(3х70) проложен до ВРУ двумя нитками.

Три жилы кабеля — это фазные проводники (А, В, С) подключены на вводной трехполюсный рубильник. В качестве PEN проводника используется металлическая оболочка вводного кабеля, которая подключается непосредственно на шину РЕ (ГЗШ).

После вводного рубильника установлены вводные предохранители ППН-35 с номиналом 250 (А) и с коэффициентом трансформации 200/5. Для защиты от групповых нагрузок, в нашем примере это магистральная электропроводка (стояки) подъездов, применяются предохранители ППН-33 с номиналом 50 (А).

Вот пример схемы однофазного ввода для частного дома или коттеджа, получающего питание от двухпроводной с дальнейшем разделением PEN проводника в вводном щитке:

Здесь хочу добавить то, что вводной автомат должен быть установлен в пластиковом боксе для возможности его опломбировки, иначе могут возникнуть проблемы с энергоснабжающей организацией при вводе электроустановки и . И еще прошу заметить, что нулевые шины N1 и N2 НЕ соединены между собой.

Я все таки больше склоняюсь именно к такой схеме однофазного питания дома с разделением PEN проводника в вводном щитке и всегда рекомендую и советую ее.

Но многие специалисты, в том числе мои коллеги «по цеху», частенько ссылаются на еще существующий в настоящее время ГОСТ Р 51628-2000, который, кстати, редактировался последний раз аж в марте 2004 года. А там рекомендуется применять вот такую схему для однофазного питания одноквартирных и сельских жилых домов:

Мое мнение по этому поводу следующее: обе схемы правильные, но лучше все таки ссылаться на более новые выпуски НТД (я имею ввиду ПУЭ) и придерживаться их норм и требований, о которых я рассказывал в начале этой статьи.

Забыл сказать: не забывайте защищать свое «жилище» от или коммутаций различного электрооборудования, с помощью УЗИП или . В следующих статьях я расскажу об этом более подробнее — подписывайтесь на получение новостей на почту.

После рассмотренных вариантов схем хотелось бы напомнить ПУЭ, п.1.7.145:

После того, как Вы произвели модернизацию своего вводного щитка, установили там шины PE (ГЗШ) и N, выполнили монтаж З.У. (контура заземления), то следует обратить внимание на следующий п.7.1.87 и п.7.1.88 7-ого издания ПУЭ, в котором говорится следующее:

Как видно из пункта 7.1.87, систему уравнивания потенциала необходимо выполнять на вводе в здание, т.е. это еще один аргумент в пользу разделения PEN на нулевой рабочий N и нулевой защитный РЕ на вводе в здание, т.е. в ВРУ. Об этом читайте чуть ниже.

Надеюсь, что тему разделения PEN проводника я раскрыл полностью, но я решил в конце статьи ответить на самые распространенные вопросы, которые все таки могут возникнуть в процессе прочтения.

Место разделения PEN проводника на PE и N

Самый распространенный (наверное) вопрос, который постоянно заставляет активно общаться на тематических форумах — это место разделения PEN проводника. Есть два варианта ответа — один правильный, а другой — не совсем.

Начнем с правильного.

1. Вводное распределительное устройство (ВРУ)

Самым правильным местом для разделения PEN проводника на PE и N является ВРУ-0,4 (кВ) или ВРУ-0,23 (кВ) отдельно стоящего здания. Отдельно стоящее здание в нашем понимании — это жилой многоквартирный дом, коттедж, садовый или и т.п.

Существует одно условие, про которое я не могу не сказать: питание отдельного стоящего здания должно осуществляться сечение которого должно быть не меньше, чем 10 кв.мм по меди или 16 кв.мм по алюминию. Об этом отчетливо говорится в ПУЭ, п.1.7.131:

Как это понять: если у Ваш коттедж, дом или другое отдельное строение питается кабелем сечение которого меньше, чем указано в п.1.7.131, то его питание должно осуществляться уже по системе TN-C-S, т.е. с отдельными проводниками РЕ и N. Бывают случаи, когда отдельное строение (например, баня) питается по системе TN-C кабелем меньшим сечением, чем допускает п.1.7.131 - в таком случае PEN проводник необходимо разделить в другом месте — ближе к источнику питания, например, в распределительном щите, откуда это строение (баня) питается.

Вот еще один весомый аргумент в пользу норм и требований ПУЭ по разделению PEN проводника — это ГОСТ Р 50571.1-2009. В п.312.2.1 отчетливо сказано где и как именно должен разделяться PEN проводник. Цитирую:

Вводом электроустановки для жилого многоквартирного дома или частного дома является вводное распределительное устройство (ВРУ).

А сейчас — не очень правильный вариант…

Очень часто посетители моего сайта, а также различных форумов, настойчиво интересуются вопросом про разделение PEN проводника в .

Отвечаю: см. пункт 1.

Если не убедил, то знайте, что разделение PEN проводника на этажном щитке является грубым нарушением существующего проекта электропроводки жилого дома. Поэтому у Вас нет никакого права вмешиваться в существующую схему со своим монтажом. Не дай Бог, если что то случится после вмешательств, то в первую очередь Вы понесете за это полную ответственность: штраф, административную или уголовную ответственность.

Ладно, с этим определились (я надеюсь), но что же делать и как перейти с системы TN-C на систему TN-C-S?

Пути решения для перехода с системы TN-C на систему TN-C-S

Что я могу Вам здесь посоветовать?

1. Ждать возможности включения Вашего жилого многоквартирного дома в список на проведение капитального ремонта, согласно действующей федеральной программы. В таком случае Вам обойдется все бесплатно. Вопрос остается в том, а внесут ли вообще Ваш дом в эту программу. Узнать это можно в офисе Вашей управляющей компании.

2. Оплатить услуги специалистов, которые составят проект, согласуют его во всех инстанциях и выполнят капитальный ремонт электропроводки всего жилого дома, ну или в крайнем случае, переведут Ваш дом на систему TN-C-S, установят новое ВРУ, проложат новые провода магистралей (стояков) и заведут Вам в квартиру полноценную «трехпроводку»: фазу, ноль и «землю».

Данный вариант по финансам получится достаточно затратный, поэтому читаем третий вариант, который тоже имеет право на жизнь.

3. Обратиться всеми жильцами дома (хотя бы большинством) в управляющую компанию (УК) с предложением плодотворного и плотного сотрудничества. Например, Вы можете выполнить монтаж заземляющего устройства (контура заземления), про это я подробно рассказывал, или посодействовать в помощи при прокладке магистралей (стояков) электропроводки по этажам. Так сказать действовать «сообща»…Ну а проект на все изменения, естественно, ляжет на плечи УК.

Возможно такой вариант больше подойдет для участников ТСЖ, но тем не менее попробовать можно. В итоге, совместными усилиями Ваш дом возможно переведут на систему TN-C-S, по этажам или шахтам проложат пятипроводную магистраль (стояк), а Вам лишь останется при удобном случае завести к себе в квартиру трехпроводный ввод.

Что делать, когда проводка в квартире выполнена по современным требованиям ПУЭ, а питающая линия еще двухпроводная?

Отвечаю: в таком случае все очень просто. В квартирном щитке все защитные проводники РЕ подключаете на свою шину РЕ, но саму шину РЕ никуда не подключаете и оставляете «в воздухе», до тех пор пока Ваш дом не переведут на систему TN-C-S.

P.S. Ну вот пожалуй, я закончу свой длительный рассказ о разделении PEN проводника. Готов выслушать все Ваши вопросы и комментарии. Спасибо за внимание.

Заземление является неотъемлемой частью электрической сети, конечно если данная сеть проложена согласно нормативным документам. Такая система заземления как TN-C сейчас уже не актуальна, но в связи с отсутствием возможности её замены, эксплуатируется как в многоэтажных, так и в частных домах. Основная особенность системы - разделение PEN-проводника на рабочий ноль и защитный.

Основные разновидности систем заземления

Прежде чем переходить к PEN-проводнику, стоит более подробно рассмотреть классификацию существующих систем заземления и их краткую характеристику.

Необходимость разделения PEN-проводника

Почему многие пользователи разделяют PEN-проводник? Ответ прост, и он прописан в правилах устройства электроустановок (ПУЭ).

Согласно ПУЭ, при подаче напряжения 380/220 В, должна монтироваться система заземления ТN-S, в некоторых случаях допускается ТN-С-S. К сожалению, состояние электропроводки в многоэтажных домах оставляет желать лучшего и в качестве заземления практически везде установлена TN-C. Такие устаревшие нормы небезопасны при нагрузках современных бытовых приборов, а защита электрической сети является главным критерием безопасности проживания в квартире или частном доме.

Обязательным условием перехода на более современные ТN-S или ТN-С-S служит разделение PEN-проводника на PE и N. При такой процедуре PEN-проводник разделяют на рабочий и защитный ноль. Многие пользователи стараются выполнить это самостоятельно, чтобы не привлекать людей с соответствующим образованием, что станет причиной лишней траты средств. Последствием становится неправильный монтаж, что приводит к серьёзным проблемам с эксплуатацией электросети.

Разделение PEN-проводника

ПУЭ гласит: место разделения PEN-проводника должно иметь соответствующие распределительные элементы (шины). Не допускается пересечение рабочего и защитного нолей. Основной PEN-проводник подключается к месту, которые впоследствии будет смонтировано как PE проводник.

Такое объяснение достаточно путанное, но ответ достаточно просто: после разделения приходящего PEN-проводник на PE и N проводники, его нельзя соединять заново. Процесс монтажа ещё проще: достаточно смонтировать 2 шины и соединить их между собой перемычкой. Для того, чтобы при эксплуатации не возникали ошибки, шины следует промаркировать. Нулевая рабочая шина помечается стандартным синими цветом, а на шине заземления ставится соответствующее обозначение.

Перемычкой может стать или провод сечением не менее 10 см², или пластина, выполненная из того же материала что и шины. При этом между шиной рабочего ноля и корпуса щитка должен быть установлен изолятор. Шину заземления допускается крепить непосредственно к щитку.

После такого монтажа, согласно ПУЭ, следует произвести повторное заземление защитной шины. Для этого в правилах предлагают использовать естественные заземлители. После проведения работ, следует проверить сопротивление смонтированного заземляющего устройства и подключить к шине.

Можно ли разделить PEN-проводник в общем электрощите

PE проводник после разделения следует повторно заземлить. Сделать же это в щетке на этаже невозможно. Только в основной электрощитовой, где установлен вводный автоматический выключатель, обеспечивающий электроэнергией целый дом.
Запрещается нарушать принятую определёнными инстанциями схему размещения электрических элементов. Такое действие, в скором времени, приведёт к солидному штрафу. Поэтому разделение PEN проводника следует предоставить соответствующей электротехнической службе.

Сейчас происходит постепенное обновление электротехнического хозяйства в многоэтажных домах. Данный процесс достаточно трудоёмкий и напрямую зависит от наличия средств. При замене старого или установке нового электрического щита, PEN-проводник разделяют на шины PE и N. При этом все действия происходят исключительно на вводе в дом. Многие организации, выполняющую данную разновидность работ, не занимаются щитками, установленными на каждом этаже.

Последовательность разделения PEN-проводника «с нуля»

Для того, чтобы понять правильность данной процедуры, необходимо ознакомиться с примером её последовательности. При отсутствии соответствующего образования и допуска до электротехнических работ, выполнять процесс самостоятельно не рекомендуется.

Следует помнить, что лучше не выполнять вышеописанную процедуру, не имея знаний и опыта в области электрики или электротехники.

Наиболее частые ошибки при разделении PEN-проводника

Выполняя разделение PEN-проводника самостоятельно необходимо неукоснительно соблюдать правильную последовательность данного процесса. Добиваться максимально надёжного контакта всех соединений, использовать качественные электротехнические материалы и иметь под рукой надёжный инструмент, который сэкономит время.

Наиболее частой ошибкой можно назвать подключение входного ноля к шине, которая будет выполнять роль заземления. В ПУЭ имеется соответствующий пункт, указывающий, что входной ноль должен быть подключён к нулевой шине, а не к защитной. Поэтому после работ следует обратить внимание на подключение и ещё раз всё проверить.

В качестве перемычки очень часто используют любой попавший под руку материал, не обращая внимания на его качество. Такая ошибка в скором времени приведёт к возгоранию и необходимости монтажа нового электрического щитка. Не следует экономить на таких важных вопросах как электричество в доме или квартире.

Использование некачественной изолирующей ленты также может быть опасно. При кратковременных нагрузках выше номинальных значений, такая изолента может оплавиться и контакт останется открытым. Что уже является нарушением техники электробезопасности и увеличивает шансы возникновения короткого замыкания. При любых электротехнических работах лучше всего использовать термоусадочную трубку.

При работах с квартирными щитками часто встречается большое количество скруток. Такой способ соединения уже устарел, он даёт некачественный контакт, который, как и использование алюминия с медью, может привести к пожару. Сейчас существуют специальные гидравлические прессы, позволяющие соединить провода с помощью гильз. Стоимость таких изделий высокая, но достигается максимальное качество соединения. При отсутствии подобного инструмента лучше всего применять болтовые соединения с несколькими шайбами.

Способы перехода многоэтажного дома на систему TN-C-S

Не имеет смысла самостоятельно переделывать систему TN-C всего дома, для этого существуют специальные службы. Другой вопрос, когда дойдёт очередь до капительного ремонта всего дома.

Варианты переделки электрической системы многоэтажного дома:

Как ни банально, но многие жильца многоэтажных домов предпочитают просто ждать. Сейчас в стране, на федеральном уровне, работают программы по проведению капительного ремонта. В соответствующих инстанциях, отвечающих за коммунальные услуги, можно узнать, стоит ли дом на очереди или нет, и когда запланирован ремонт.
Можно не ждать капитального ремонта, а оплатить услуги фирмы, которая занимается монтажом электрических сетей. Конечно данный способ весьма затратный, так как компания прокладывает новые линии, монтирует заземляющее устройства, устанавливают новые электрические щиты. Но помимо электромонтажных работ, фирма также берёт на себя нормативную базу, которую потом самостоятельно заверяет во всех инстанциях. Жильцам остаётся только оплатить услуги.
Существует вариант совместной работы. Жильцы предлагают более низкую сумму, но будут активно помогать при проведении работ. К сожалению, на такой вариант соглашаются не многие компании, предпочитая делать всё самостоятельно.

Если не один из перечисленных выше вариантов не устраивает, тогда можно самостоятельно разделить PEN-проводник в электрическом щите на лестничной клетке. Траты при этом будут гораздо меньшими чем при монтаже вводного шкафа целого дома. Если проводить работы самостоятельно, но необходимо только закупить расходные материалы, цены на которые сейчас умеренные.
