Перед проектированием отопительной системы, монтажом обогревательного оборудования важно подобрать газовый котел, способный генерировать необходимое количество тепла для помещения. Поэтому важно выбрать устройство такой мощности, чтобы его производительность была максимально высокой, а ресурс – большим.
Мы расскажем о том, как рассчитать мощность газового котла с высокой точностью и учетом определенных параметров. В представленной нами статье подробно описаны все виды потерь тепла через проемы и строительные конструкции, приведены формулы для их вычисления. С особенностями производства расчетов знакомит конкретный пример.
Правильный расчет мощности газового котла позволит не только сэкономить на расходных материалах, но и повысит КПД прибора. Оборудование, теплоотдача которого превышает реальные потребности в тепле, будет работать неэффективно, когда как недостаточно мощное устройство не сможет обогреть помещение должным образом.
Существует современное автоматизированное оборудование, которое самостоятельно регулирует подачу газа, что избавляет от нецелесообразных расходов. Но если такой котел выполняет свою работу на пределе возможностей, то уменьшаются сроки его эксплуатации.
В результате снижается КПД оборудования, быстрее изнашиваются детали, образовывается конденсат. Поэтому возникает необходимость расчетов оптимальной мощности.
Галерея изображений
Отопительный котел – это основа системы отопления, это основной прибор, производительность которого будет определять возможность коммуникационной сети обеспечивать дом количеством тепла, которое необходимо. И если произвести расчет мощности котла отопления грамотно и правильно, то это исключит возникновение лишних расходов, которые связаны с покупкой приборов и их работой. Подобранный по предварительным вычислениям котел будет работать с такой теплоотдачей, которая заложена в него производителем – это будет способствовать сохранению его технических параметров.
На чем основывается расчет?
Расчет мощности котла отопления – это важный момент. Мощность, как правило, можно сравнить со всей теплоотдачей отопительной системы, которая будет обеспечивать дом с определенными размерами, с заданным количеством этажей, теплотехническими свойствами.
Чтобы обустроить одноэтажный загородный или частный дом, не понадобится совсем уж мощный котел отопления.
Так, в расчетах производительности котла для автономного дома площадь – это основной параметр, если рассматривать теплотехнику здания в соответствии с климатом региона. Так, площадь дома – это важнейший параметр, чтобы произвести расчет котла для отопления.
Характеристики, которые будут влиять на расчет
Те, кто хотят произвести расчет котла для отопления дома с максимальной точностью, могут использовать методику, которую предоставляет СНиП II-3-79. В данном случае профессиональные расчеты будут учитывать следующие факторы:
- Среднестатистическая температура региона в самое холодное время.
- Изоляционные свойства материалов, которые использовались для постройки ограждающих конструкций.
- Вид разводки отопительного контура.
- Соотношение площади несущих конструкций и проемов.
- Отдельные сведения о каждой комнате.
Как рассчитать мощность котла отопления? Чтобы выполнить точнейшие расчеты, применяется даже такая информация, как данные о единицах бытовой и цифровой техники, - ведь все это тоже каким-то образом выделяет тепло в помещения.
Однако заметим, что не каждый владелец отопительной системы требует профессиональных расчетов – обычно принято приобретать автономные контуры отопления с приборами с запасом мощности.
Так, кпд котлов отопления может быть выше расчетных значений, тем более – они, как правило, округляются.
Что учитывается в обязательном порядке?
Как посчитать мощность котла отопления, какие данные должны присутствовать в обязательном порядке? Следует запомнить одно правило: каждые 10 кв.м коттеджа с изоляционными характеристиками, стандартным пределом высоты потолка (до 3 м) будут требовать примерно 1 кВт для отопления. К мощности котла, который предназначен для совместной работы в обогреве и горячем водоснабжении, нужно будет добавить не меньше 20%.
Автономные контур отопления, который имеет нестабильное давление в котле отопления, нужно будет снабдить прибором, чтобы его запас мощности был выше, чем расчетное значение не менее, чем на 15 процентов. К мощности котла, который обеспечивает отопление и горячее водоснабжение, требуется добавить 15%.
Учитываем теплопотери
Отметим, что независимо от того, рассчитывается ли мощность электрического котла, котла на газу, на дизеле или на дровах, - в любом случае, работу отопительной системы будут сопровождать потери тепла:
- Необходимо проветривание помещений, однако если окна будут открыты постоянно, то дом потеряет около 15% энергии.
- Если стены слабо утеплены, то уйдет 35% тепла.
- Через оконные проемы будет уходить 10% тепла, а если рамы старого образца – то еще больше.
- Если пол не утеплен, то в подвал или землю будет отдано 15% тепла.
- Через крышу уйдет 25% тепла.
Простейшая формула
Теплотехнические расчеты в любом случае должны будут быть округлены, а также увеличены для того чтобы обеспечить запас мощности. Именно поэтому для того, как определить мощность котла отопления, можно будет использовать очень простую формулу:
W = S*Wуд.
Здесь S – это общая площадь отапливаемого здания, которая учитывает жилые и бытовые комнаты в кВ.м.
W – это мощность отопительного котла, кВт.
Wуд. – это среднестатистическая удельная мощность, данный параметр применяется для расчетов с учетом определенной климатической зоны, кВт/кв.м. И стоит заметить, что данная характеристика основана на многолетнем опыте работы разных систем отопления в регионах. И когда мы умножаем площадь на этот показатель, то получим усредненное значение мощности. Его нужно будет корректировать на основе особенностей, которые перечислены выше.
Пример расчета
Рассмотрим пример, используя калькулятор мощности котла отопления. Природный газ выступает самым доступным топливом, которое используется в России. По этой причине оно настолько распространено и востребовано. Поэтому сделаем расчет мощности газового котла. А в качестве примера возьмем частный дом с площадью 140 кв.м. Территория – Краснодарский край. Также в примере учитываем, что наш котел будет обеспечивать не только отопление дома, но и сантехнические приборы водой. Расчеты будем делать для системы с естественной циркуляцией, давление здесь не будет поддерживаться насосом циркуляции.
Удельная мощность – 0.85 кВт/кв.м.
Так, 140 кв.м/10 кв.м = 14 – это промежуточный коэффициент расчетов. Он будет предусматривать условие, что на каждые 10 кв.м отапливаемых помещений потребуется 1 кВт тепла, которое будет давать котел.
14 * 0.85 = 11.9 кВт.
Мы получаем тепловую энергию, которая будет нужна дому, которые имеет стандартные теплотехнические свойства. Чтобы обеспечить горячее водоснабжение для душа, раковины – будем добавлять еще 20%.
11.9 + 11.9 * 0.2 = 14.28 кВт.
Мы не используем циркуляционный насос, поэтому нам следует помнить, что давление здесь может быть нестабильным. Поэтому мы должны добавить еще 15% для обеспечения запаса теплоэнергии.
14.28 + 11.9 * 0.15 = 16.07 кВт.
Также следует помнить, что будут некоторые утечки тепла. Именно поэтому мы должны округлить наш результат к большему значению. Таким образом, нам потребуется отопительный котел с мощностью минимум 17 кВт.
Как правило, расчет мощности котла отопления осуществляется еще на этапе проектирования здания. Ведь для того чтобы система отопления работала эффективно, требуются специфические условия – обустройство топочного помещения, снабжение помещений дымоходом и вентиляцией.
Один из первых параметров, на который обращают внимание, при подборе отопительного оборудования, это производительность. Расчет мощности газового котла отопления, выполняют несколькими способами. От точных подсчетов, зависит комфорт во время эксплуатации.
Как подобрать мощность котла на газе
Расчет мощности газового котла отопления от площади, осуществляется тремя разными способами:
Европейские производители, нередко рассчитывают производительность котельного оборудования от объема помещения. Поэтому, в технической документации, указывается возможность обогрева в м³. Этот фактор учитывают при выборе агрегата, изготовленного в странах ЕС.
Большинство консультантов, продающих отопительное оборудование, самостоятельно подсчитывают необходимую производительность при помощи формулы 1 кВт=10 м². Дополнительные подсчеты, осуществляют по количеству теплоносителя в отопительной системе.
Расчет одноконтурного котла отопления
Как уже замечалось выше, самостоятельные подсчеты рабочих параметров отопительного оборудования, выполняют по формуле 1 кВт =10 м². К полученному результату, добавляют 15-20% запаса, благодаря чему, теплогенератор, даже в сильные морозы, не работает на полную нагрузку, что продлевает срок его эксплуатации.- Для 60 м² – удовлетворить потребность в тепле сможет агрегат на 6 кВт + 20% = 7,5 киловатт . Если нет модели с подходящим типоразмером производительности, предпочтение отдают отопительному оборудованию с большим значением мощности.
- Подобным образом выполняют подсчеты для 100 м² – необходимая мощность котельного оборудования, 12 кВт.
- Для отопления 150 м² нужен газовый котел, мощностью 15 кВт + 20% (3 киловатта) = 18 кВт . Соответственно, для 200 м², требуется котел на 22 кВт.
Как рассчитать мощность двухконтурного котла
Формула расчета требуемой мощности двухконтурного газового котла по площади отопления и точек водоразбора ГВС, следующая, 10 м² = 1 кВт +20% (запаса мощности) + 20% (на нагрев воды) . Получается, что к высчитанной производительности, добавляют сразу 40%.Мощность двухконтурного газового котла для отопления и нагрева горячей воды для 250 м², составит 25 кВт + 40% (10 киловатт) = 35 кВт . Вычисления подходят для двухконтурного оборудования. Для подсчета производительности одноконтурного агрегата, подключенного к бойлеру косвенного нагрева, используют другую формулу.
Расчет мощности бойлера косвенного нагрева и одноконтурного котла
Чтобы рассчитать необходимую мощность одноконтурного газового котла с бойлером косвенного нагрева, необходимо выполнить следующие действия:- Определить какой объем бойлера будет достаточным, чтобы обеспечить потребности жильцов дома.
- В технической документации к накопительной емкости, указана необходимая производительность котельного оборудования, чтобы поддерживать нагрев горячей воды, без учета необходимого тепла на отопление. Бойлер на 200 литров, в среднем потребует около 30 кВт.
- Высчитывается производительность котельного оборудования, требуемая для отопления дома.
Полученные цифры складываются. От результата отнимается сумма, равная 20%. Это необходимо сделать по той причине, что, нагрев не будет одновременно работать на отопление и ГВС. Расчет тепловой мощности одноконтурного отопительного котла, с учетом внешнего нагревателя воды для горячего водоснабжения, делается с учетом этой особенности.
Какой запас мощности должен быть у газового котла
Запас производительности рассчитывается в зависимости от конфигурации отопительного оборудования:- Для одноконтурных моделей, запас составляет около 20%.
- Для двухконтурных агрегатов, 20%+20%.
- Котлы с подключением к бойлеру косвенного нагрева – в конфигурации накопительной емкости, указан необходимый дополнительный запас производительности.
Расчет потребности газа, исходя из мощности котла
Формула расчёта расхода газа, в зависимости от мощности используемого котла, принимает во внимание КПД отопительного оборудования. У стандартных моделей классического отопительных теплогенераторов, коэффициент полезного действия составит 92%, у конденсационных до 108%.На практике, это означает, что 1 м³ газа, равен 10 кВт тепловой энергии, при условии 100% теплоотдачи. Соответственно, при КПД 92%, затраты топлива составят 1,12 м³, а при 108% не более 0,92 м³.
Методика расчета объема потребленного газа учитывает производительность агрегата. Так, 10 кВт прибор отопления, в течение часа, спалит 1,12 м³ топлива, 40 кВт агрегат, 4,48 м³. Данную зависимость потребления газа от мощности котельного оборудования, учитывают при сложных теплотехнических расчетах.
Соотношение также заложено в онлайн затраты на отопление. Производители нередко указывают средний расход газа для каждой выпускаемой модели.
Чтобы полностью подсчитать приблизительные материальные затраты на отопление, потребуется рассчитать потребление электроэнергии в энергозависимых котлах отопления. На данный момент, котельное оборудование, работающее на магистральном газе, являются наиболее экономичным способом обогрева.
Для отапливаемых зданий большой площади, вычисления осуществляют исключительно после проведения аудита на предмет теплопотерь здания. В остальных случаях, при вычислениях пользуются специальными формулами или онлайн сервисами.
Автономное отопление для частного дома удобно, доступно и очень разнообразно. Любой владелец частного дома охотно покупает газовый котел и устанавливает все необходимое, чтобы больше не зависеть от капризов погоды или сюрпризов, связанных с работой централизованных систем отопления.
Однако важно правильно выбрать оборудование. Если его мощность превышает реальные потребности строения в тепле, часть затрат на отопление будет просто выброшена на ветер. А устройство с низкой производительностью не сможет обеспечить дом достаточным количеством тепла. Поэтому еще на стадии проектирования нужно найти ответ на вопрос: как рассчитать мощность газового котла?
Какие величины используются при расчетах?
Самый простой расчет мощности котла по площади выглядит так: нужно взять 1 кВт мощности на каждые 10 кв. м. Однако стоит учесть, что эти нормативы составлялись еще при Советском Союзе. Они не учитывают современных строительных технологий, кроме того, могут оказаться несостоятельными в местности, климат которой заметно отличается от условий Москвы и Подмосковья. Такие расчеты могут подойти для небольшого здания с утепленным чердаком, невысокими потолками, отличной теплоизоляцией, окнами, в которые вставлены двойные стеклопакеты и т.п. Увы, этим требованиям отвечают лишь немногие строения. Чтобы сделать более подробный расчет мощности котла, нужно учесть целый ряд факторов, таких как:
- климатические условия в регионе;
- габариты жилого помещения;
- степень утепленности дома;
- возможные теплопотери здания;
- количество тепла, которое требуется для подогрева воды.
Кроме того, в домах с принудительной вентиляцией расчёт котла для отопления должен учитывать количество энергии, необходимой для обогрева воздуха. Как правило, для расчетов необходимо использовать специальный софт:
Осуществляя расчет мощности газового котла, следует добавить еще около 20% на случай непредвиденных ситуаций, таких как сильное похолодание или снижение давления газа в системе.
Стоит ли приобретать слишком мощный котел?
Современное отопительное оборудование оснащено автоматическими системами, которые позволяют регулировать расход газа. Это очень удобно, поскольку избавляет от ненужных расходов. Может показаться, что точный расчет мощности котла отопления не так уж важен, ведь можно просто купить котел с высокими показателями мощности. Но все не так просто.
Правильный подбор отопительного оборудования продлит срок его эксплуатации
Необоснованное превышение тепловой мощности оборудования может привести к:
- повышению расходов на приобретение элементов системы;
- снижению эффективности работы котла;
- сбоям в работе автоматического оборудования;
- быстрому износу комплектующих;
- образованию конденсата в дымоходе и т. п.
Таким образом, нужно стараться «попасть» именно в ту мощность, которая подходит вашему жилищу.
Газовый котел для домов стандартной конфигурации
- МК – это расчетная мощность котла в кВт;
- S – общая площадь помещения в кв.м;
- УМК – удельная мощность котла, которая должна приходиться на каждые 10 кв. м.
Последний показатель устанавливается в зависимости от климатической зоны и составляет:
- 0,7-0,9 кВт для южных регионов;
- 1,0-1,2 кВт для средней полосы;
- 1,2-1,5 кВт для подмосковных регионов;
- 1,5-2,0 для северных регионов.
Согласно этой формуле расчетная мощность котла для дома площадью 200 кв. м., который находится в средней полосе, составит: 200Х1,1/10=22 кВт. Обратите внимание, что эта формула показывает, как рассчитать мощность котла, который используется только для отопления дома. Если предполагается использование двухконтурной системы, предусматривающей подогрев воды для бытовых нужд, следует увеличить мощность оборудования еще на 25%.
Как учесть высоту потолков при расчетах?
Поскольку немало частных домов возводится по индивидуальным проектам, способы расчета мощности котла, приведенные выше, не подойдут. Чтобы сделать достаточно точный расчет газового котла отопления, необходимо воспользоваться формулой: МК = Qт*Кзап , где:
- МК – расчетная мощность котла, кВт;
- Qт – прогнозируемые теплопотери строения, кВт;
- Кзап – коэффициент запаса, который составляет 1,15 до 1,2, т. е. .15-20%, на которые специалисты рекомендуют увеличивать расчетную мощность котла.
Основным показателем в этой формуле являются прогнозируемые теплопотери строения. Чтобы выяснить их величину, необходимо воспользоваться еще одной формулой: Qт = V*Рt*k/860 , где:
- V - объем помещения, куб.м.;
- Рt - разница внешней и внутренней температур в градусах Цельсия;
- k - коэффициент рассеивания, который зависит от теплоизоляции здания.
Коэффициент рассеивания варьируется в зависимости от типа здания:
- Для зданий без теплоизоляции, представляющих собой простые конструкции из дерева или гофрированного железа, коэффициент рассеивания составляет 3,0-4,0.
- Для конструкций с низкой теплоизоляцией, характерной для зданий с одинарной кладкой кирпича с обычными окнами и крышей коэффициент рассеивания принимают равным 2,0-2,9.
- Для домов со средним уровнем теплоизоляции, например строений с двойной кирпичной кладкой, стандартной крышей и малым количеством окон берут коэффициент рассеивания 1,0-1,9.
- Для строений с повышенной теплоизоляцией, хорошо утепленным полом, крышей, стенами и окнами с двойными стеклопакетами используют коэффициент рассеивания в пределах 0,6-0,9.
Для небольших зданий с хорошей теплоизоляцией расчетная мощность отопительного оборудования может быть совсем небольшой. Может случиться так, что на рынке просто не окажется подходящего газового котла с необходимыми характеристиками. В этом случае следует приобрести оборудование, мощность которого будет немного выше расчетной. Системы автоматического регулирования отопления помогут сгладить разницу.
Некоторые производители позаботились об удобстве клиентов и разместили на своих интернет ресурсах специальные сервисы, позволяющие без особых проблем подсчитать необходимую мощность котла. Для этого в программу-калькулятор нужно внести такие данные, как:
- температура, которая должна поддерживаться в помещении;
- средняя температура за наиболее холодную неделю в году;
- необходимость в ГВС;
- наличие или отсутствие принудительной вентиляции;
- количество этажей в доме;
- высота потолков;
- сведения о перекрытиях;
- сведения о толщине наружных стен и материалах, из которых они выполнены;
- информация о длине каждой стены;
- информация о количестве окон;
- описание типа окон: количество камер, толщина стекла и т.п;
- размеры каждого окна.
После того, как все поля заполнены, можно будет узнать расчетную мощность котла. Варианты подробных расчетов мощности котлов различного типа наглядно представлены в таблице:

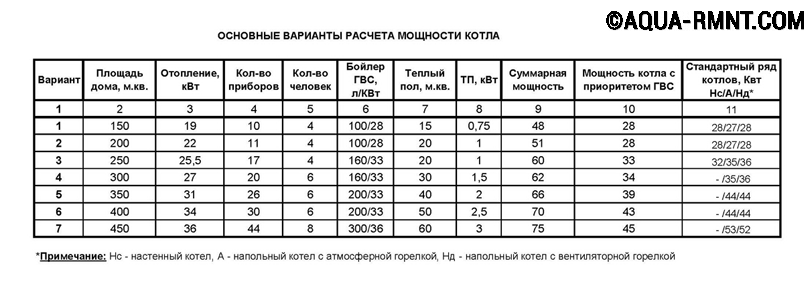

В этой таблице уже рассчитаны некоторые варианты, вы можете воспользоваться ими как заранее правильными (клик по картинке для увеличения)
Наш калькулятор для быстрого расчета
Для расчета тепловой мощности котла отопления в данном калькуляторе, достаточно ввести площадь отапливаемого помещения, выбрать необходимые параметры и нажать кнопку «Выполнить расчет».
