Опытные строители и загородные жители хорошо знают, что «лишняя» вода на участке - это плохо. Избыток воды приводит к подтоплению фундамента и цокольного этажа, вымыванию основания, затоплению грядок, заболачиванию территории и т.д. В результате весной, осенью и даже летом по дачному участку нельзя пройти без резиновых сапог.
В этой статье рассмотрим:
- Как обустроить отвод воды на участке.
- Как своими руками сделать бюджетную ливневую канализацию.
- Устройство водоотвода. Как сделать недорогой дренаж и осушить заболоченный участок.
Какая вода мешает жить застройщику и загородному домовладельцу
О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации - выбрасывать деньги на ветер.
Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует . Потом из-за кольматации (заиливания) трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное - строительство дренажа связано с большим объёмом земляных работ с привлечением техники.
Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки - сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.
Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.
Отсюда - строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.
Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:
- Капиллярная вода.
- Грунтовая вода.
- Верховодка.
Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.
Объем поверхностных вод обычно превышает объём подземных вод.
Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!
Ливневая канализация - это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.
Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:
- Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.
- Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.
- Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
- Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).
Недорогая ливневая канализация своим руками
Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.
Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.
Денис1235 Участник FORUMHOUSE
Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.
Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.
Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.
Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.
Получился следующий «пирог»:
- Грунтовое основание в виде ложа.
- Слой песка или ПГС толщиной около 5 см.
- Бетон около 7 см.
- Лоток из асбестоцементной трубы.
При устройстве такой ливнёвки не забудьте уложить металлическую сетку (для армирования) на стыки и оставить деформационный зазор (3-5 мм) между лотками.
Денис1235
В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.
Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by .
yury_by Участник FORUMHOUSE
Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.
Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.
В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.
yury_by
Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.
Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.
Копаем яму под для сбора воды.
Выравниваем основание по уровню.
Устанавливаем бетонное кольцо.
Следующий этап - засыпаем на дно колодца гравий фракции 5-20.
Отливаем из бетона самодельную крышку колодца.
Красим крышку люка.
Делаем врезку в колодец водоотводящей пластиковой «серой» канализационной трубы, выдерживая наклон трассы в 1 см на 1 погонный метр.
Проливаем трубу смесью песка с водой, чтобы между стенками траншеи и трубой не осталось пустот.
Чтобы труба не всплыла, её можно прижать кирпичом или доской.
Ставим крышку, монтируем люк и засыпаем всё грунтом.
На этом изготовление бюджетной ливнёвки завершено.
Строительство недорогого дренажа и осушение заболоченного участка
Не всем достаются «правильные» участки. В СНТ или в новых нарезах земля может быть сильно заболочена, или у застройщика торфяник. Построить на такой земле нормальный дом под ПМЖ, а не лёгкую летнюю дачу - и сложно, и дорого. Есть два выхода из этой ситуации - продать/обменять участок или заняться осушением и приведением участка в порядок.
Чтобы не заниматься в будущем различными дорогостоящими переделками, пользователи нашего портала предлагают бюджетные варианты водоотвода и осушения территории на базе автомобильных покрышек. Этот вариант позволяет сэкономить семейный бюджет.
Юрий Подымахин Участник FORUMHOUSE
Торфяная почва характеризуется высоким уровнем грунтовых вод. На моём участке вода стоит практически вровень с поверхностью, а после дождя не уходит в землю. Чтобы отвести верхнюю воду, её нужно выбросить за пределы участка. Я не стал тратиться на покупку специальных труб для водоотведения, а сделал дренаж из автомобильных покрышек.
Система монтируется следующим образом - роется канава, в неё укладываются автопокрышки, сверху покрышки застилаются полиэтиленом, чтобы земля сверху не проваливалась внутрь. Полиэтилен также можно дополнительно прижать «ненужными» в хозяйстве кусками шифера. Так увеличится общая жесткость конструкции. Вода попадает в «покрышечный» трубопровод и далее отводится за пределы участка.
Но существуют и более «тяжелые» места, где предстоит сделать гораздо больше.
Серёга567 Участник FORUMHOUSE
У меня есть участок в СНТ, общей площадью 8 соток. На участке стоит здание, которое я планирую достроить и расширить. Место очень низкое. Т.к. дренажные канавки для водоотведения в СНТ находятся в плачевном состоянии, где закопаны, захламлены или забиты, то вода никуда не уходит. УГВ такой высокий, что воду из колодца можно черпать ведром, держа его за ручку. Весной вода на даче стоит подолгу, участок фактически превращается в болото и, если и просыхает, то только летом в самую жару. Приводить дренажные канавы в порядок никто не хочет, так все и плавают. Поэтому я решил, что бороться с соседями бесполезно. Надо поднимать свой участок и найти способ, куда девать всю «ненужную» воду с участка.
Осадки выпадают на любой загородный дом регулярно, поэтому владельцы домов часто задумываются о том, действительно ли ливневка своими руками – эффективное и целесообразное решение и что необходимо для того, чтобы ее организовать. По сути, ливневка обеспечивает сбор осадков и их выведение. Неправильно думать, что ливневка – это те водосточные трубы, которые расположены на крыше. Вернее, они лишь малая ее часть. На остальные вопросы ответит наша статья.
Технология ливневой канализации
Компоненты ливневой канализации

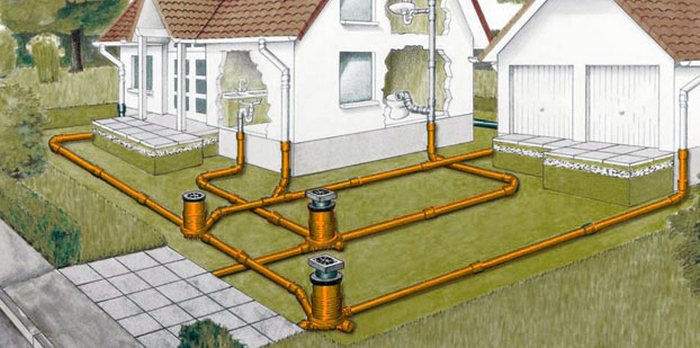

Базовая схема ливневки включает в себя такие основные компоненты:
- Водосточные трубы, желоба и воронки: ливневка на крыше и то, из чего состоит система отвода воды с кровли здания.
- Дождеприемники, колодцы точечного водосбора.
- Ведущие к коллекторам трубы, проходящие под землей. В итоге все стоки, идущие по системе ливневой канализации, попадают в коллекторы.
- Специальная система лотков, которую включает линейный водоотвод.
К зонам такого типа относятся трассы, парковки, тротуары, дорожки, игровые площадки и прочие объекты. При этом необходимо организовать поверхность зоны таким образом, чтобы она находилась под уклоном небольшой величины к точке (точечный) или линии (дренаж линейного типа) водосбора.
Полноценная установка ливневки предполагает наличие элементов следующего типа:
- заглушки, препятствующие току воды в обратном направлении;
- пескоуловители;
- сифоны, препятствующие распространению запахов из канализационного коллектора.
Принцип водоотведения
Устройство ливневки должно соответствовать главному ее принципу – сточные воды собираются с крыши или другой зоны осушения в один поток, после чего устремляются в коллектор. Лотки и трубы объединяются в одну общую систему, их устанавливают под углом в направлении водосброса.
Процесс водоотведения выглядит так:
- осадки стекают с поверхности крыши и попадают в водосточные желоба;
- далее, через систему отводных труб, поток воды идет в дождеприемник, который посредством установленных под землей труб соединяется с коллектором.
Совет от профессионала: В качестве коллектора, если централизованные инженерные коммуникации отсутствуют, могут выступать канавы, находящиеся поблизости водоемы или специально сооруженные дренажные колодцы.
Линейный дренаж также играет важную роль. Лотки укладываются вровень с осушаемой поверхностью в местах, в которых наиболее вероятно скопление влаги от дождей или талой воды. Эти лотки осуществляют подключение ливневой канализации к одному из мест водосброса, например, ливневому коллектору. Сточные воды могут отводиться не только под землей, существуют схемы отвода на поверхности.
Особенности устройства ливневой канализации
Монтаж точечной системы
Чтобы правильно осуществить монтаж ливневки, необходимо придерживаться требований к ее устройству и технологии монтажа. Рассмотрим его подробнее:
- Процесс водоотведения начинается с водоприемных воронок, которые часто называют дождеприемниками. Они устанавливаются в местах сливов от системы водостока крыши.
- Для установки дождеприемников выкапываются специальные ямки небольшого размера.
- Водоприемные воронки и трубы для ливневки стыкуются друг с другом, для этого воронки оснащены отверстиями.
- От них через такой элемент тракта, как колено, идет труба, направленная вниз и заканчивающаяся на уровне ниже, чем уровень промерзания грунта.
Совет от профессионала: Лучше всего, когда у дождеприемника есть отверстие, тогда можно пустить трубу прямо от него.
- На глубине ниже уровня промерзания трубу выравнивают посредством присоединения колена и фиксируют практически горизонтально, под уклоном в 2%. Таким образом эта труба будет отводить воду от дома в коллектор.
- Коллектор представляет собой емкость, в которую стекается вся вода из ливневой канализации. Затем эта вода передается в почву или насосом перекачивается в находящийся неподалеку водоем или овраг.
- Сверху коллектора располагается смотровой колодец, обязательным требованием является наличие люка. В диаметре такой колодец около одного метра. Предназначение колодца – наблюдение за работой ливневки и прочистка от мусора.
Особенности линейной системы
Кроме точечной ливневки возможна схема ливневки, основанная на установке лотков с решетками. Такая схема называется линейной ливневой канализацией. В этом случае лотки устанавливаются на поверхность грунта. Туда попадают те осадки, которые не успели попасть в сборные воронки.
Желоба делаются разного диаметра и могут быть разной глубины. После лотков перед входом в трубу устанавливают пескоуловители. Их применяют для фильтровки мусора, земли и грязи. Перед домом устанавливают широкий придверный лоток, который собирает воду от крыльца.
Комбинация ливневки и дренажа
Есть несколько советов о том, как сделать ливневку и дренаж правильно:
- Ливневую канализацию не совмещают с дренажной системой, так как во время таяния снега или при сильном дожде система может перегрузиться и не справиться с сильным потоком.
- Дренаж устанавливается на глубину, которая превосходит глубину промерзания.
- Траншея для дренажа требуется более глубокая, в нее засыпаются гравий и щебень. Такое решение применяется для того, чтобы на трубу не давили подземные и талые воды с землей и труба не разрушилась.
- Укладка дренажа также осуществляется под некоторым уклоном, который чаще всего составляет 2% (2 см/метр). Стоки из дренажа идут в любой водоем, ручей или канаву.
- При глубокой закладке высокого фундамента возможна экономия на выкапывании земли для организации траншей. Трубы для ливневой канализации прокладываются над дренажной системой. Таким образом, укладывается дренаж, а сразу после него ливневка, все равно ниже глубины промерзания.
В остальном вопрос устройства ливневки своими руками вряд ли вызовет сложности – технология проста и понятна.
Обустройство загородной дачи требует решения множества инженерно-строительных вопросов. Помимо создания удобных и комфортных условий для проживания внутри дом – вам предстоит также обустроить и приусадебный участок. Одним из важных сооружение на загородном участке является ливневая канализация на даче.
Защищаемся от атмосферных осадков
В нашей стране практически нет местностей, где отсутствуют выпадающие атмосферные осадки. В средней полосе России объем выпадающего дождя и воды от тающего снега может в течении года измеряться в кубических метрах. Кроме того, ни одна дача не застрахована от проливного дождя, которые за ограниченное время может перенасытить почву на вашему участке влагой и сделать из нее натуральное болото.
После того, как вашу дачу накроет проливной дождь – выпавшая вода скатится с крыш и с участков с твердым, не впитывающим воду покрытием в грунт, чрезмерно насыщая его влагой. Эта влага может не только создать проблемы для ваших сельскохозяйственных культур, но и послужить причиной для разрушения фундамента вашего дома. При наличии погреба, цокольного этажа или подвала в ваших дачных сооружениях – вода может проникнуть в эти помещения и частично затопить их. Такая же ситуация с чрезмерным количеством влаги на участке может складываться и во время интенсивного весеннего таяния снежного покрова.
Чтоб защититься от неблагоприятного воздействия влаги – на приусадебных участках устраивают ливневую канализацию, отводящую излишнее количество влаги за пределы вашей дачи, туда, где она не сможет ничего повредить.
Основные характеристики ливневой канализации
Ливневая канализационная система является достаточно специфическим сооружением. В отличие от обычного водопровода в дождевой и талой воде присутствует большое количество как крупного мусора, так и мелких взвешенных частиц. Такой состав стока подразумевает проведение первичной очистки и создание канала для бесперебойного перемещения замусоренной воды.
Состав системы ливневой канализации на даче
Состав системы ливневой канализации не ограничивается исключительно водостоками, собирающими дождевую влагу с перекрытий сооружений. Дождевые трубы являются лишь одной из составных частей ливневки.
В ливневой дачной канализации можно выделить следующие основные составные части:
- Элементы, отводящие дождевую воду и влагу от таяния с различных участков перекрытий или местности.
- Элементы, собирающие отведенную талую воду в сторону от грядок или домов.
- Элементы, позволяющие накапливать или вторично использовать накопленную влагу.
Также стоит отметить, что ливневая отводная канализация может создаваться с применением двух конструктивных методов: линейного и точечного, либо их комбинации.
Точечная ливневая канализация на даче
При применении такого способа сбора дождевой или талой воды стоки собираются с твердых, не впитывающих влагу поверхностей, например кровельных покрытий или асфальтированных площадок. Далее стоки направляются в приемные воронки. После сбора стоки транспортируются в систему водоотвода.
Линейная ливневая канализация на даче
При использовании системы линейного отведения все стоки с невпитывающих поверхностей сливаются в желобы, расположенные вдоль таких участков. После сбора дождевые и талые стоки направляются в систему водоотвода. При наличии на вашем участке границы с оврагом или водоемом – целесообразно направлять стоки в сторону естественного стока. Как вариант – дождевые и талые стоки могут поступать в очищающий , где и проходить первичную очистку.
Вторичное использование дождевой и талой воды представляется очень выгодным мероприятием. С ее использованием вы можете добиться солидной экономии на счетах за воду для полива или для уборки. Дождевые и талые стоки несут в себе сравнительно мало загрязняющих веществ и их очистка в стандартном септике не должна представлять особой проблемы.
Самостоятельно монтируем ливневую канализации на даче
Несмотря на то, что ливневая сточная канализация является достаточно сложной инженерной системой – вы вполне можете провести ее монтаж самостоятельно. Ситуация облегчается исходя из того факта, что в ливневой канализационной системе отсутствуют напорные насосы, а вода в ней перемещается самотеком. Поэтому, монтаж ливневки на даче или в загородном доме представляет собой лишь более технически продвинутую детскую иглу с весенними ручьями. Для того, чтобы грамотно спроектировать и смонтировать отвод дождевой или талой воды на даче вам необходимо обладать лишь минимальными технологическими навыками.
Технология монтажа ливневой канализации
- На начальном этапе производится расчет системы ливневой канализации. Минимально необходимыми элементами является система отвода воды от зданий, так как дождевая вода при ее переизбытке может серьезно осложнить вашу жизнь. Далее, при необходимости, рассчитывается водоотвод от дорожек и площадок с твердым покрытием, например от асфальтированной парковки.
- Определив участки, от которых должна отводится вода следует сделать так, чтобы дождевая влага не задерживалась на таких поверхностях. С кровлей все ясно – с нее вода собирается стандартной водосточной системой. А вот для того, чтобы ваши дорожки или парковка на даче не покрывалась водой после каждого дождя – при их строительстве необходимо предусмотреть уклон, по которому вода под действием гравитационных сил будет скатываться в водоприемные воронки или желобы. Аналогичные устройства- воронки или желобы устанавливаются и под окончаниями водосточных труб, собирающих влагу с кровли.
- После расчета и строительства всех воронок или водоотводных желобов – собранная вода должна выводиться в сторону от участка, либо в систему очистки стоков.
- Отвод воды от водоприемных вороном можно осуществлять закрытым или открытым способом. При использовании открытого способа вода поступает в желобы, закрытые в верхней части решетками. При применении закрытой системы вода поступает в место сбора и отвода по системе подземных труб.
- Как при укладке желобов, так и при размещении труб – строительные водоотводные конструкции должны размещаться с уклоном в сторону водосбора. Угол наклона труб водосбора и желобов рассчитывается также, как и при прокладке канализационной наружной системы.
- При укладке труб и желобов после рытья в выбранном месте траншей на их дно укладывается песчаная подушка толщиной не менее 10 сантиметров.
- Трубы водоотводной системы в земле можно не заглублять на значительную величину. Ливневая канализация работает исключительно в теплое время года и проблема промерзания ей не угрожает.
- Для того, чтобы система не засорялась в ней необходимо предусмотреть установку решеток-фильтров для сбора крупного мусора и пескоуловителей для сбора взвешенных мелких частиц, таких как песок. В местах расположения фильтров и пескоуловителей при подземной закрытой прокладке труб необходимо предусмотреть наличие инспекционных колодцев и люков для проведения регламентных работ и внеплановой очистки стоков.
Особенности монтажа ливневой канализации
Для прокладки канализационных желобов ливневки открытым способом можно воспользоваться готовыми решениями- бетонными и пластиковыми желобами для ливневой канализации.
Также ливневую канализацию можно совместить с дренажной системой. В грунтах с большим количеством влаги требуется постоянный отвод излишней воды. Для этого в земле прокладываются трубы с отверстиями, которые собирают влагу и грунта и отводят ее в сторону от участка. Эти же трубы можно использовать и для перемещения за пределы участка дождевой или талой воды. Однако, как правило дренажные трубы прокладываются на глубине больше, чем ливневая канализационная система.
Тщательно просчитывайте уклон труб водоотвода. Используйте строительный уровень или специальный теодолит.
Учтите, что вода является довольно агрессивной средой, поэтому выполняйте канализационную ливневую систему исключительно из материалов, не подверженных коррозии, например пластика или железобетона. Не применяйте трубопроводы, имеющие гофрированную поверхность, так как они чрезвычайно подвержены засорению.
Вода везде может найти выход, так что при соединении труб ливневой канализации используйте герметичные технологии, аналогичные обычной наружной канализации.
Для того, чтобы вода в ливневке не замерзла в зимнее время – в началу заморозков система должна быть полностью прочищена и освобождена от воды.
Все входы в водосборники и ливневые желобы должны быть закрыты решетками. Легче сгрести листья с таких решеток, чем потом доставать их из недр канализационной системы.
На каждом повороте водоотводной трубы должен иметься смотровой люк или колодец.
Для того, чтобы более подробно ознакомиться с технологией строительства ливневой канализации на даче – ознакомьтесь с видеоуроком.
Ливневая канализация на даче: видео
Нет ни одного частного дома, который бы не подвергался воздействию атмосферных осадков. После хорошего дождя остается немало влаги на поверхности. Особенно тяжело тем, у кого грунт имеет в составе глину. Почва постоянно раскисшая, во дворе большое количество луж и грязи. Это не делает участок привлекательным. Чтобы избавится от этой проблемы, придется устраивать ливневую канализацию. Ее можно сделать своими руками еще на этапе строительства загородного дома.
Но если ваш дом уже стоит, не беда, систему ливневой канализации без проблем можно монтировать вокруг дома. Более подробно об этом мы поговорим в статье.
Защита от осадков атмосферы за счет ливневой канализации
Мы живем в такой местности, в которой нет районов с отсутствующими осадками. Мы сталкиваемся с ними круглый год, в виде дождя или снега. Такая повышенная влажность вредит не только зданию, но и вашим растущим культурам. Стоячая вода не придаст им полезных веществ. А если еще на даче присутствует погреб или подвал, то жидкость без проблем может их затопить при сильном ливне. Как выйти из положения?
Вокруг дома нужно сделать ливневую канализацию. Она служит для того, чтобы отводить излишки воды в нужное место или за пределы постройки. Кроме того, если грамотно смонтировать конструкцию, то она не только будет собирать жидкость, но и очищать ее от песка и других примесей. На выходе вода получается чистой и никак не вредит внешней среде.
Составные части конструкции ливневой канализации
Перед тем как приступать к монтажу системы, важно узнать устройство ливневой канализации в частном доме. Только тогда можно сделать все правильно, чтобы система канализации прослужила долго. Все составные части ливневой канализации образуют единую систему. Давайте рассмотрим эти элементы.

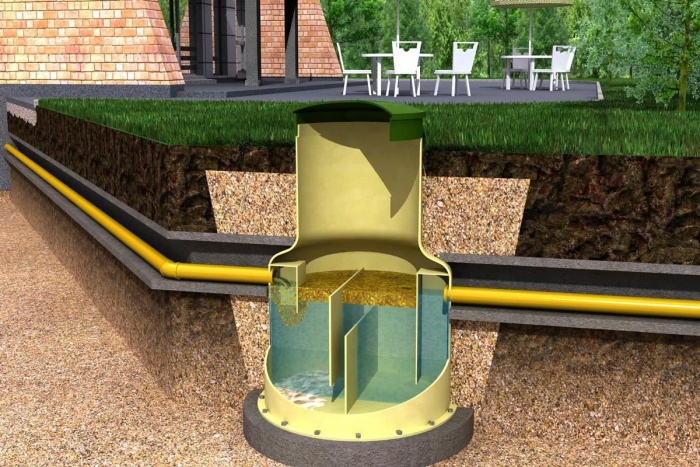

Колодец
Это специальный резервуар, в котором будет храниться вся сточная вода. Важно, чтобы он был большой - чем больше, тем лучше. Однако учитывайте количество осадков в своей местности. Если оно небольшое, то достаточно среднего колодца. Также на выбор влияет размер ската крыши и величина участка. Колодец может быть выполнен из бетонных колец или из пластика. Резервуар должен иметь дно. Это сердце ливневой канализации.
Люк над колодцем
Можно выбрать кольцо и отдельный пластиковый, металлический или резиновый люк. Тогда колодец вкапывается так, чтобы крышка размещалась на 15-20 см ниже, чем уровень грунта. Чтобы установить люк нужно будет залить или выложить из кирпича горловину. Но результат будет радовать, так как на газоне вы не увидите никаких отличий. При использовании готовой крышки с люком, грунт насыпается на 4-5 см. Тогда газон будет немного отличаться.

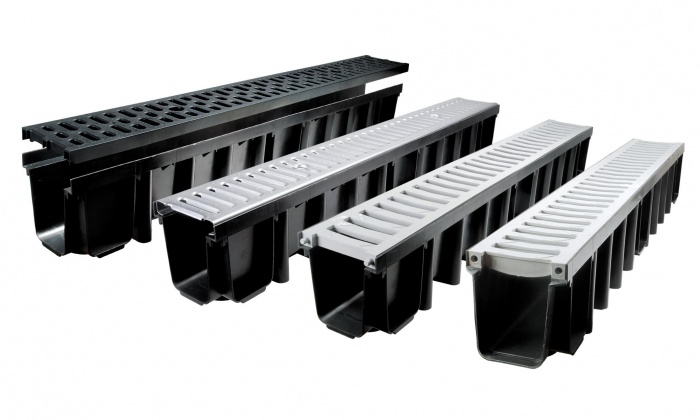

Дренажные каналы (лотки дождеприемника)
Это один из видов дренажного канала. Они выглядят как желоба, защищенные решеткой. Выполняются из пластика, металла, композита или железобетона. Их устанавливают в местах, где количество осадков самое большое, а именно: вдоль дорожек для пешеходов и вдоль скатов кровли. Их устанавливают в том случае, когда, делая отмостку, не заложили трубы для слива. Так вы моете не разрушить отмостку.

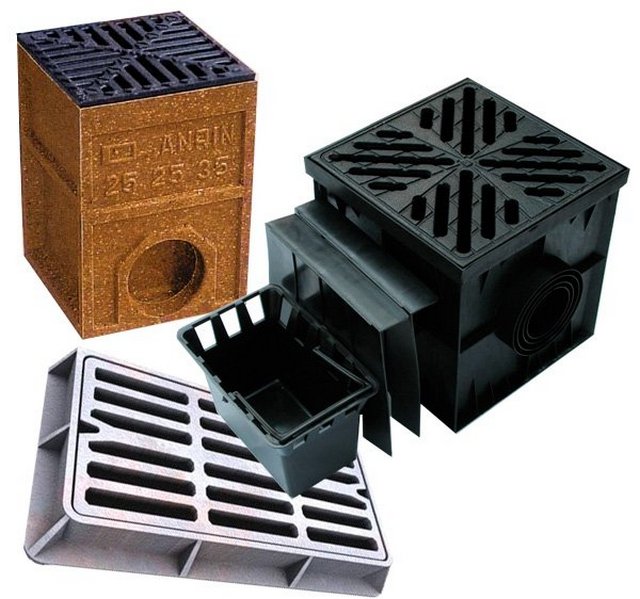

Точечные дождеприемники
Это второй вид дренажного канала. Это емкости меньшего размера, устанавливаемые в месте скопления жидкости: под трубами водостока и в местах с низкой точкой. Корпус может быть сделан из бетона или пластика. Использование бетонных конструкций рационально при сооружении глубокой ливневой канализации. Дождеприемники ставят друг на друга до нужной высоты.
Обратите внимание! Уже существуют пластиковые изделия, которые можно настраивать под требуемую высоту.

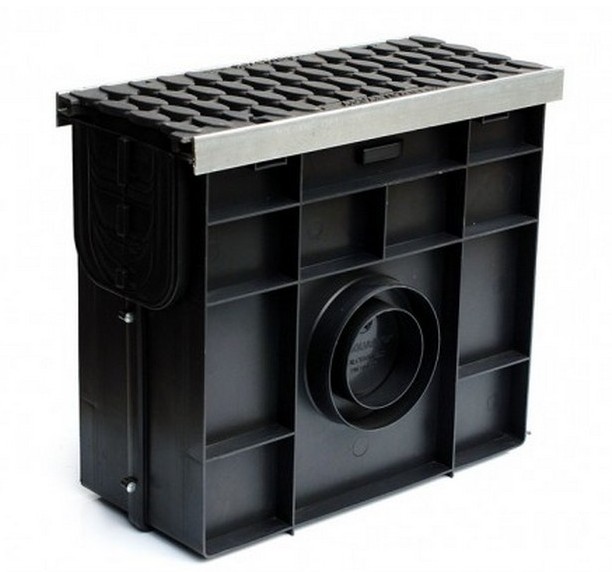

Ловители песка
Это специальные приборы, предназначенные для фильтрации песка, в них он оседает. Чаще всего используют корпус из пластика, дешево и сердито. Их монтируют на расстоянии на длинных трубопроводных участках. Все тяжелые вкрапления остаются в них, не проходя дальше по системе. Время от времени их требуется чистить.
Защитные решетки
Они не допускают проникновение листьев, веток и другого мусора в дренаж. Чтобы вода не задерживалась, лучше брать средние отверстия. Решетки могут быть чугунные, стальные и из сплавов алюминия. Последний вариант самый выгодный, так как изделия из стали быстро ржавеют, а чугун хрупкий при перепадах температур.

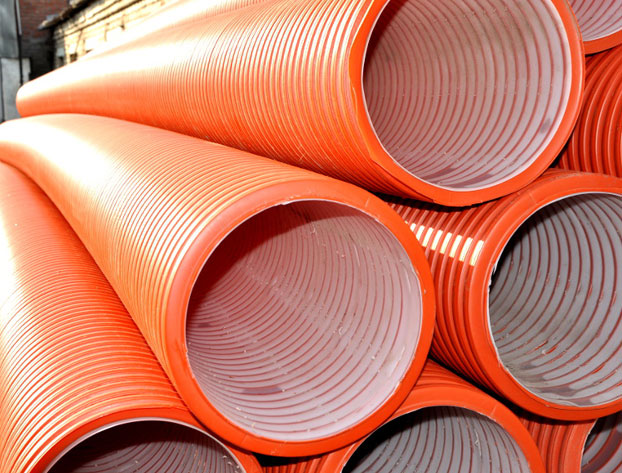

Трубы
Это «вены» ливневой канализации. Именно по ним перемещается вода. Идеальным вариантом считается трубы из полиэтилена наружного использования. Они имеют рыжий цвет. За счет гладких стенок осадки в них не будут скапливаться. Кроме того, их проводящая способность значительно выше, чем у других труб такого же диаметра. Иногда используют чугунные трубы и из асбеста. Диаметр труб зависит от количества осадков. Минимальный показатель - 150 мм. Чем больше, тем лучше. Трубы размещают с уклоном к дождеприемнику в 30 мм на 1 м (3%), а затем в сторону резервуара.
Ревизионный колодец
Важная деталь, позволяющая выполнять очистку и обслуживать трубопровод. Это пластиковый или бетонный колодец небольшого размера, который устанавливают на некоторых участках трубопровода, где разветвляется система.
Вот все составные части ливневой канализации для загородного дома. Благодаря ей ваш участок будет сухим и привлекательным.
Какая бывает ливневая канализация
В зависимости от элементов, ливневая канализация может делиться на несколько видов:
- Линейная ливневая канализация.
- Точечная ливневая канализация.
- Смешанная ливневая канализация.
Как вы уже поняли, речь идет о дождеприемниках. От их выбора зависит и вид системы. Она отличается как устройством, так и предназначением.

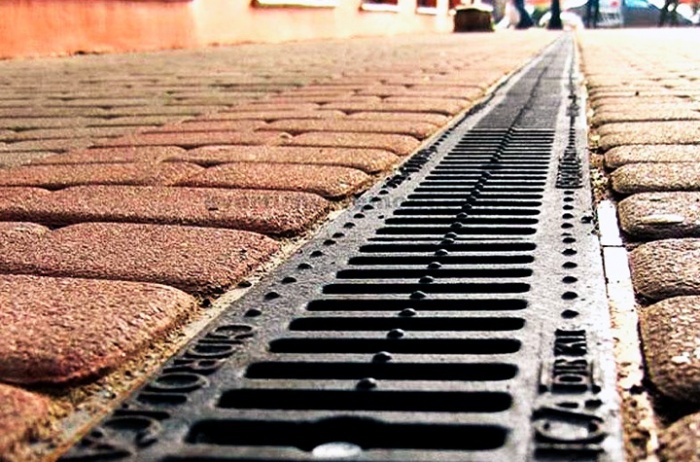

Линейная система ливневой канализации

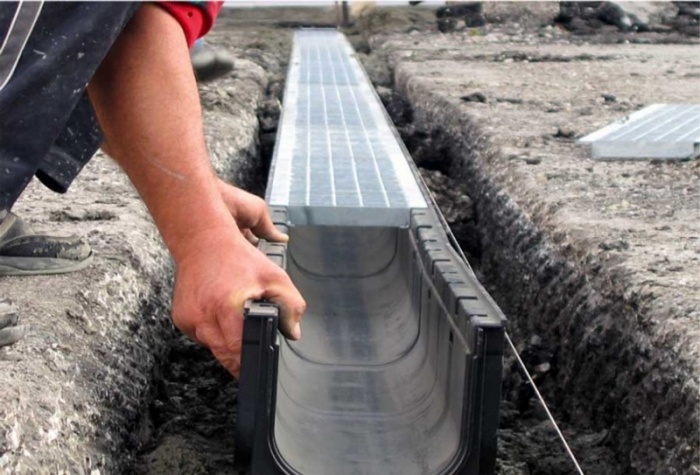

Ее еще называют системой открытого типа. Ее довольно просто изготовить, а в эффективности сомневаться не стоит. Такая система состоит из сети желобов, известных нам материалов. Рекомендуется использовать или композитные или пластиковые желоба. Соотношение цена-качество себя оправдывает. В каналы попадает вода из водосточных труб или дорожки, после чего направляется в колодец или общую канализационную систему. Сверху все накрывается решеткой для защиты от мусора. Кроме того, решетка служит декоративным элементом.
Стыковка отдельных желобов между собой выполняется при помощи герметика, чтобы вода не проникала в соединительные стыки. Если вы хотите сделать свой участок суше и красивее, то это хороший вариант. Система обладает большим охватом, так как можно собирать воду с тротуара, дорожки, других площадок и со слива крыш. На фото вы можете увидеть пример ливневки линейного типа.
Обратите внимание! При монтаже системы нужно сделать уклон каждого желоба, чтобы вода в нем не скапливалась.
Точечная система ливневой канализации
Ее еще называют системой закрытого типа. Свое название она получила за то, что вся система трубопровода находится под землей. Процесс работы следующий: вода, стекая с крыш и других поверхностей, попадает в точечные дождеприемники с решетками, а дальше перемещаются по системе труб в канализацию или колодец. Как выглядит система, вы можете посмотреть на этом фото.
Обратите внимание! Установка подземных коммуникаций дело сложное, поэтому обустраивать систему нужно исключительно на этапе разработки проекта здания. Потом сделать ее будет практически нереально.

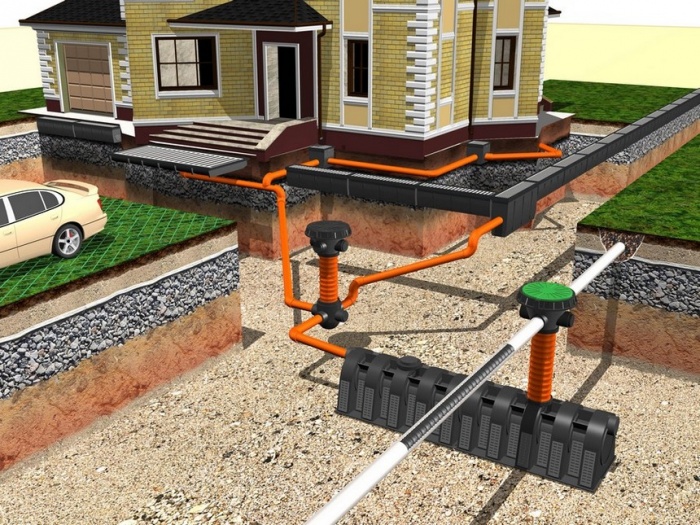

Смешанная система ливневой канализации
Этот тип системы используется в целях экономии личных средств и сил. Понятно, что на устройство открытой системы уйдет меньше времени, сил и средств, чем на закрытую ливневку. А смешанная канализация - это что-то среднее. В нее входят элементы и одного и другого вида.
Ливневая канализация в частном доме своими руками
Теперь, когда вы все знаете о системе отвода воды, можно приступать к описанию процесса монтирования. Мы пошагово рассмотрим всю работу.
Дополнительно о том, как можно устроить ливневую канализацию для своего дома, вы можете узнать из этого видео.
Преимущества ливневого отвода воды
- Система как принимает потоки воды, так и сразу их выводит.
- Комплектующие материалы системы ливневой канализации стоят относительно недорого.
- Просто выполнять монтаж системы канализационного стока.
- Регулярное очищение выполняется быстро и эффективно.
- Углы и перекрестки в системе практически отсутствуют, поэтому она редко засоряется.
- Слив жидкости выполняется по самому короткому пути.
Если вам надоело постоянно наступать в лужи и приносить в дом грязь, то устройство ливневого водоотвода решит все ваши проблемы.
Чтобы участок после каждого дождя не превращался в болото, а фундамент не подмывался сезонными потоками талой воды, необходимо обеспечить отведение лишней влаги. С этим отлично справится , обустроенная своими руками. Сделать такую на участке или даче несложно, важно лишь правильно рассчитать количество необходимых материалов, просмотреть и выбрать подходящую конструкцию ливневки.
В том, что устройство ливневки – процесс необходимый, мало кто сомневается, ведь талые и дождевые потоки разрушают не только фундамент, дорожки, но и значительно обедняют почву. По своей конструкции ливневка представляет следующий набор элементов:
- Система водосточных конструкций на крыше . Выглядит как закрепленные вдоль скосов крыши водосточные желоба, служащие для сбора водостока и отводящие потоки вниз посредством вертикальных труб.
- Приемники осадков на грунте . Такая ливневка вокруг дома может иметь множество собственных элементов: воронок, дождеприемников, линейных водоотводов, пескоуловителей. Монтируются конструкции с целью максимальной эффективности приема осадков, возможна точечная расстановка под водостоками. Линейные приемники, как показано на фото, ставятся вдоль дорожек, расположенных с малым уклоном для самотока дождевых вод.
- Конструкция перераспределения и сброса осадков.
О последней стоит поговорить отдельно, именно потому, что вопрос со сбросом излишков воды встает очень часто и со всей «полнотой». Есть три варианта решения:
- Использовать потоки для полива огородов. Для этого все трубы и лотки сводятся в один большой резервуар, а оттуда посредством насоса отправляются в систему полива.
- Устроить систему отвода потоков, как показано на видео, в централизованную канализацию, сточную канаву или природный водоем, если таковой есть поблизости.
- В отсутствие потребности воды для полива и природного резервуара излишки влаги сбрасываются в грунт. Но для этого придется обустроить на участке некоторое количество труб, вкопав их на глубину ниже уровня грунта.
Типы ливневки для частного дома
Разделяются три вида системы:
- Подземная . Конструктивно все части находятся ниже уровня грунта. Это идеальный выбор эстетически, но трудозатрат потребуется немало, как и вложения финансовых средств. Устроить подобную систему можно при полной переделке надела земли. При этом придется выбрать промерзающий или непромерзающий вид. Первые ливневки не работают в период заморозков, зато их проще проложить, глубина закладки не превышает 1 метра – максимум, но должна быть не ниже 30 см минимум. А вот незамерзающие ливневки укладываются глубже, примерно на 1,5-1,7 м. Грунтовые работы велики, потребуются системы трубопроводов, зато конструкция не будет мешать садовым работам.
- Надземная ливневая канализация своими руками устраивается намного проще. Это водосборные и отводящие желоба/лотки, откуда потоки воды стекают в резервуар или сразу в огород.
- Совмещенная ливневка – конструкция, где часть системы располагается сверху, например, лотки для сбора и отвода потоков в определенный резервуар, а часть – под грунтом (из резервуара по трубопроводу вода отправляется на сброс или под корни деревьев). Профессионалы считают, что совмещенная ливневка – самый оптимальный вариант как по расходам, так и по своим эстетическим, практическим характеристикам.
Важно! Прежде, чем выбрать определенный тип ливневки, необходимо тщательно изучить местность: уровень водонасыщенности почвы, количество выпадающих осадков, возможность прокладки системы труб, рельеф местности, план застроек и прочее
А вот что нужно сделать обязательно, так отвести воду от дома как можно дальше. Пусть это будет самый простой вариант: обустройство лотков на крыше и желобов для слива потоков на газоны, как показано на фото, зато фундамент не подмоется в случае затяжных дождей. Если есть большая площадка, вымощенная плиткой (место для стоянки авто), придется обустраивать ливневку и тут, так как на таких пространствах собираются лужи, с которыми трудно бороться. Несколько точек сбора воды, обустроенные точечными дождеприемниками, снимут все заботы.
Совмещать или разделять?
В частном доме или на даче иногда приходится делать несколько систем водоотведения: канализационную, дренажную, ливневую. Иногда все системы идут параллельно, не задевая друг друга, поэтому желание совместить ливневку с какой-либо конструкцией, при этом сэкономив на материалах, достаточно велико. Например, использовать уже имеющийся колодец. Но делать этого не нужно по следующим причинам:
- при хорошем затяжном ливне вода прибывает быстро (от 10 м3/час), поэтому колодец переполнится моментально;
- при сбросе вод в канализацию, такие потоки поднимут уровень жидкости, а значит, опустить вниз канализационные сбросы не получится, весь мусор и массы останутся на поверхности;
- после понижения уровня воды, в канализации обязательно останется мусор, который придется чистить – не самое приятное времяпровождение;
- при сбросах в дренажные колодцы, ливневые потоки с хорошим напором потекут в систему, быстро ее переполнят и начнут выливаться под фундамент;
- не избежать заиливания дренажных труб. Причем прочистить всю конструкцию невозможно, придется менять, а это новые финансовые затраты.
В итоге: ливневка в частном доме или на даче должна быть отдельной системой, иметь собственный колодец/резервуар или природный водоем для сброса.
Составляющие элементы и виды ливневой системы канализации
Все конструктивные элементы должны быть связаны в одну систему, из чего может состоять ливневка:
- Колодец или резервуар большого объема , чтобы собирать воду со всего участка, включая воду на крыше построек. Чаще всего колодец обустраивается бетонными кольцами, как и водяной, но только с дном. Как вариант – пластиковые колодцы, которые закапывают на нужную глубину, якорят и выводят туда лотки и желоба для сбора потоков.
Совет! Если дождей в вашем регионе немного, то как резервуар идеально подойдет обычная пластиковая бочка, закопанная в самом низком месте на участке. Из нее удобно черпать воду, да и стоит резервуар копейки
- Люк . Покупается отдельно, может быть резиновым, пластиковым, металлическим. Служит для предотвращения попадания в резервуар мусора. Чтобы люк сидел прочно, кольца колодца должны выступать над грунтом минимум на 15см.
- Точечные дождеприемники – малые емкости, устанавливаемые в местах наибольшего скопления осадков, например, под лотками на крыше, под водосточными трубами или в самой низкой точке грунта.
- Линейные дождеприемники/дренажные каналы . Это желоба из пластика, монтируемые в местах скопления осадков (вдоль свеса крыши, пешеходных дорожек). Вариант подходит, если при строительстве отмостки вокруг дома забыли заложить трубопровод для отвода воды.
Важно! Приемники выносятся за пределы отмостки, вторым концом лотки подсоединяются к приемнику – это лучший способ вывести воду и не нарушить отмостку
- Пескоуловитель – конструкция, где осаживается песок. Как правило, применяются пластиковые корпуса, устанавливаемые в ряд на участках трубопровода. Пескоуловители требуют очистки, но это проще, чем чистить всю систему.
- Решетки . Для обеспечения самотока воды отверстия в решетках должны быть крупными. Бывают чугунные, стальные, алюминиевые модели.
- Трубы для ливневки лучше подбирать полиэтиленовые. Гладкие стенки не накопят осадков, не позволяют зацепиться микроорганизмам, обладают хорошей пропускной способностью и достаточно долговечны.
Важно! Диаметр труб для ливневки зависит от мощности и насыщенности осадков, разветвленности сети. Минимальным диаметром считается показатель в 150 мм, уровень уклона не должен быть менее 3% (3 см на каждый метр трубопровода)
- Колодцы ревизионные – пластиковые конструкции, монтируемые на протяжении системы и предназначенные для чистки трубопровода.
Ливневка на даче или загородном наделе может и не содержать всех элементов, но из них можно устроить канализацию для отвода потоков любой сложности и конфигурации.
Порядок и этапы строительства
Для начала необходимо продумать проект. Если же нет желания обращаться к услугам профессионалов, выполнить все конструктивные и схематические работы можно самостоятельно в одной из программ или даже на листке бумаги. Так появляется возможность более точного понимания и правильного расположения всех элементов. После придется закупить материалы, а затем приступать к работам.
Как сделать ливневку своими руками правильно:
- Установить подкрышные лотки, систему водостоков.
Важно! Монтаж ливневки требует подъема грунта, поэтому лучше всего проводить процесс работ одновременно с обустройством дренажной и канализационной систем, которые также потом завершаются укладкой дорожек, отмостков
- Выкопать траншеи под трубопровод, как показано на видео. Глубина траншей должна превышать требуемый для труб размер минимум на 15 см. На дно ям уложить щебневую подушку, а только затем трубы. Щебень поспособствует нейтрализации сил пучения, оставаясь всегда неподвижным. Такое качество помогает всем устройствам, установленным в щебень, практически не ощущать нагрузок.
- Установить дождеприемники, забетонировать конструкции и настелить финишное покрытие.
- Трубопровод соединить с резервуаром или вывести конец в реку, озеро для сброса воды.
Это основные этапы, но как показано на видео, потребуется обустроить лотки вдоль дорожек, линейную канализацию для вывода потоков.
Можно обойтись без сложных конструкций, даже если в вашем регионе дождик – не самое редкое явление. При хорошей способности впитываемости грунта достаточно оборудовать лотки подкрышные и вывести их концом в вертикальную трубу. Внизу трубы установить резервуар (бочку), куда и будет скапливаться вода. А потом использовать жидкость для полива и других технических нужд. При малой впитываемости грунта, добавьте точечный дождеприемник в самой низкой точке участка и вкопайте там бочку, желоба для стоков от дорожек, крыш тоже выводятся в бочку. И все, ливневка готова. Варианты обустройства конструкций есть на видео, причем выполнить своими руками простейшую систему не составит труда даже начинающему домашнему мастеру.
