Рубанок ручной деревянный - один из главных инструментов столяра. Его форма и принцип работы с ним, невзирая на все технические усовершенствования, за множество лет фактически не изменились.
Главное для рубанка и его работы — это точность настройки ножа и правильное движение рубанка по обрабатываемой поверхности. О такой работе будет свидетельствовать свободно выходящая стружка из щели в колодке. И тогда весь процесс строгания доставит вам удовольствие, а не превратиться в мучение.
Рассмотрев множество фото ручного рубанка в интернете можно заметить, что он состоит из следующих элементов: леток, резец, клин, регулятор глубины прорезания, рожок, стружколом, упор и лягушка.
Подготовка рубанка к работе
В тисках верстака зажимается нож и выставляется стружкол, и далее затягивается винтом для фиксации его в данном положении. А после расклинивания фиксация стружкола осуществляется благодаря его само пружинистости. Следом устанавливают нож в леток инструмента и затягивают рукой клин в направляющих.
Для определения корректности выставления ножа, переворачиваем рубанок, сравниваем параллельность поверхностей лезвия и подошвы. Если замечаете, что необходимо произвести регулировку ножа, то приосвобождаете клин и устанавливаете нож в нужном положении и потом опять фиксируете.
Во время строгания ножом толщь снимаемой стружки должна быть равномерной. Чтобы обеспечить это необходимо произвести стружколом регулировку рубанка. Функции стружкола можно понять из его названия, и он должен вплотную прилегать к лезвию и располагаться на 1-2 мм над ним.
Далее нож со стружколом, закрепленным на нем ранее, устанавливают в колодку в леток и немного расклинивают. После при помощи молотка аккуратными постукиваниями устанавливают нож таким образом, дабы его острие располагалось параллельно подошве с небольшим выступом. Только потом нож фиксируется клином при помощи кулачкового или винтового механизма.

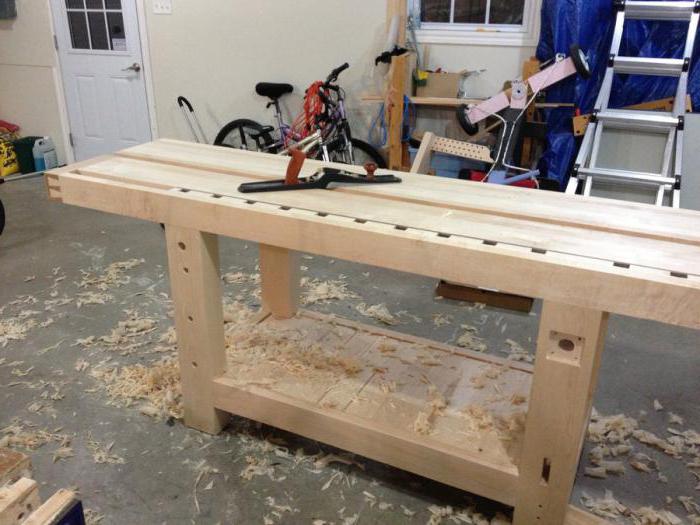

Для правильной работы с рубанком необходимо чтобы мастер находился сбоку от заготовки. Это позволит ему правильно и без особых усилий производить поступательные движения рубанком по обрабатываемой детали.
Во избежание опрокидывания при строгании необходимо придавливать вначале движения на его переднюю ручку, а ближе к концу — на заднюю.
Прецизионный рубанок
В современных экземплярах металлических рубанков с колодкой фиксация ножа чаще всего осуществляется винтом. А вторым винтом рубанка настраивается, с точностью до 10 микрометров, толщ снятия стружки.
Также они снабжены регулятором уклона ножа, которая делает возможным производить настройку установки лезвия ножа одним движением рычажка.
Сгорание кромок
Залог успеха при строжке кромок является равномерность нажатия на инструмент по всей его плоскости. Рекомендуется также при строжке не допускать разрыва стружки, производя движения рубанком вдоль волокон древесины.
Если попалась заготовка с неоднородной или тонкой структурой (такая, как корневая часть), то рекомендуем использовать особо сотрые ножи для ручного рубанка и непрерывно вращать заготовку во время строгания.
Узкую кромку строгать проще приложив единовременно несколько таких тонких досок. Благодаря этому увеличиться поверхность опоры рубанка, и будет проще контролировать правильность положения рубанка относительно обрабатываемой поверхности. Ведь в случае когда рубанок будет уходить от параллели с обрабатываемой поверхностью, то кромка получится закругленной.
- Если необходимо снимать стружку большей толщины воспользуйтесь шерхебелем.
- Торец деревозаготовки проще строгать когда рубанок расположен под углом к его пластям.
- Прикрепив струбциной к кромкам обрабатываемой детали деревянные элементы вы исключите появления сколов.
- Постоянно производите поверку поверхности стальным угольников.
- Для обработки длинных заготовок используйте фуганок. Им можно производить строгание даже против волокон.
Строгание пластей
Для избавления от шероховатости на ровной поверхности хватит и обработки шлифтиком с фуганком. Шлифтик, рубанок с наклоном ножа до 60, предназначен для чистовой обработки древесины.
Для избавления от больших неровностей необходимо использовать шерхебель. Такой инструмент оснащается узким выпуклым резаком с лезвием в форме овала. Он может срезать стружку до 3 мм в толщь за одно прохождение. После обработки шерхебелем пласть необходимо обработать шлифтиком и фуганком для чистовой отделки.
Зачистка торцов
Для зачистки торцов необходимо проводить рубанком «от себя», краткими толчками. Благодаря такому принципу обработки волокна древесины будут разрезаться поперек и потребуется приложить меньше усилий.
Во избежания сколов по краям с них необходимо заранее снять фаску. А еще лучшим вариантом будет обработка вначале от одного конца до середины, а потом от другого конца до середины.
Лезвие портится больше даже не во время работы, а во время его взаимодействия с другими предметами, во время его не использования. При перерывах необходимо рубанок укладывать не на лезвие, а боком. При долговременном хранении или во время транспортировки нож необходимо задвигать во внутрь колодки.
Выбор рубанка
Принимая во внимания все вышеизложенное тип рубанка, который Вам необходим зависит от поставленных целей:
- шерхебель предназначен для грубого строгания с возможностью снятия стружки большой толщины;
- фуганка — для чистового строгания длинных заготовок;
- шлифтик — для особо чистого строгания.

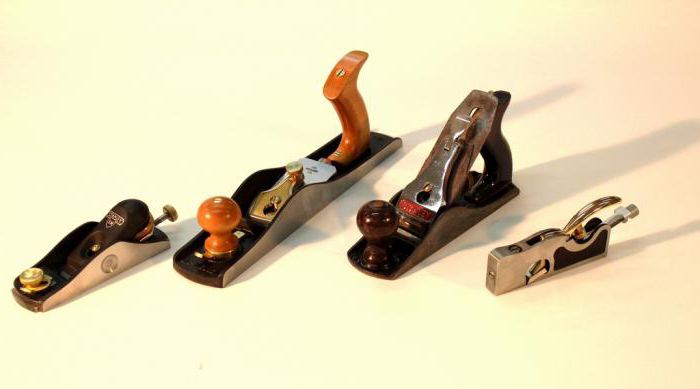

Фото ручного рубанка
Ручной рубанок представляет собой деревообрабатывающий инструмент, который издавна применяется для строгания. По сей день он не теряет популярности в частных мастерских. С помощью данного приспособления можно придать деревянной поверхности нужную шероховатость, плоскостность, прямолинейность или форму, уменьшив размеры деталей. Используется рубанок ещё и для проделывания протяженных выемок, которые могут иметь разную форму, - это могут быть шпунты или четверти.
Описание
Ручной рубанок сегодня уже не столь популярен, на его смену приходят инструменты, которые питаются от электричества и позволяют обеспечить нужды массового производства. Сегодня всем заправляют автоматизированные линии. Однако если вы хотите изготовить табурет или стул в своём гараже, то можно вспомнить и о старом добром рубанке.
В качестве его основных частей выступают:
- железко (нож);
- клин;
- колодка.
В зависимости от того, каково оснащение, предназначение и размеры дополнительных приспособлений, рубанок может подразделяться на множество типов и подвидов. Механические рубанки изготавливаются из металла, пластмассы и комбинации этих материалов. По функциональным возможностям они почти ничем не отличаются, но технические характеристики зависят от материала, который ложится в основу корпуса.
Электрические модели дополнены двигателем, который обеспечивает выполнение более внушительного объема работ. С помощью данного инструмента можно добиться высокой скорости обработки древесины. Одними из самых популярных в домашнем обиходе при обработке древесины сегодня являются деревянные рубанки.
Основные разновидности рубанков и их назначение
Ручной рубанок можно классифицировать по виду строгания: он может быть профильным или плоским. Подразделяются данные инструменты ещё и по профилю, размеру колодок и углу установки ножа. Среди прочих разновидностей можно выделить шерхебель, который представляет собой инструмент для грубого строгания. Он обладает плоской подошвой колодки и имеет закругленные лезвия резца.
Если перед вами прибор с двумя ручками и удлиненным корпусом, то это медведка. Она имеет вид одинарного или двойного рубанка, который предназначается для грубого строгания. Дополнительно инструмент снабжается стружколомателем.
Ручной рубанок может быть представлен полуфуганком или фуганком, в качестве отличия которого выступает длинная большая колодка. Она предназначается для чистового строгания, пригонки деталей, строгания больших плоскостей, в процессе чего используется линейка.
При необходимости особо чистого строгания используется шлифтик, который обладает двойным ножом. В его конструкции есть стружколом, а двойной нож устанавливается под внушительным углом, который равен 50° вместо 45°. Для создания мелких дорожек на поверхности используется цинубель, после обработки которым детали можно склеить между собой.
Для выборки четвертей используется отборник, который еще называется зензубелем. Для зачистки четвертей применяется фальцгебель, тогда как для выборки шпунта можно применить шпунтубель. Циклевка поверхностей осуществляется с помощью инструмента с одноимённым названием, и операция представляет собой отделку перед нанесением грунтовок. В качестве отличительной особенности этих работ выступает отсутствие частиц абразива, которые остаются внутри древесины при шлифовке.
Однако у циклевки есть недостаток, который выражен в излишней трудоемкости операции. Достоинством можно назвать ровную поверхность и тонкость стружки. Для обработки фигурных кромок используется калёвка, тогда как криволинейную колодку имеет американка или горбач. Он применяется для криволинейных поверхностей, которые могут быть вогнутыми и выпуклыми.
Для придания деталям закругленной формы используется штабгалтель. Кромка ножа у этого инструмента обладает вогнутой формой, тогда как галтели - выпуклой.
Дополнительные типы
Более узким по сравнению с шерхебелем является шуруп. Он предназначается для обработки поверхностей на первоначальном этапе. У этого рубанка имеется железный резец, который не является прямым. Он имеет закругленную форму, поэтому при строгании удается получать длинные желобки.
Для формирования фаза трапециевидной формы используется грунтубель. С помощью данного инструмента древесина обрабатывается поперек волокон. В конструкции инструмента есть колодки и резцы, которые имеют вид заостренного крючка.
Более подробное описание шерхебеля
Если рассматривать столярный инструмент более внимательно, то можно обратить внимание на особенности шерхебеля. Он представляет собой тяжелую артиллерию среди разнообразия подобных приспособлений. Он используется при строгании материала, который раньше не подвергался обработке. Это устройство довольно тяжелое и массивное, так как имеет металлический корпус.
В качестве его главного назначения выступает первичная обработка, после которой изделия обретают нужную форму и размеры. Используется данный для строгания на внушительную глубину, когда необходимо снять довольно толстый слой древесины. С помощью шерхебеля добиться ровной и гладкой поверхности вряд ли получится. Для этого используются другие разновидности рубанков. По внешнему виду его конструкция напоминает обычный рубанок, однако железко в нём устанавливается под углом в 45° и имеет закругленные лезвия.
Особенности обработки
За один проход с помощью описываемого инструмента можно снять слой до 3 мм. В тех местах, где была обработана древесина, остаются довольно глубокие ложбины, поэтому их в дальнейшем приходится выравнивать. Шерхебель имеет режущую кромку овальной формы, поэтому с помощью него можно обрабатывать древесину поперёк волокон. Угол заточки может отличаться, что будет зависеть от твердости древесины.
Описание профессионального рубанка марки Groz 39701
Этот рубанок (ручной профессиональный) - довольно популярная модель. Он имеет длину 260 мм и вес 1,7 кг. Ширина реза составляет 50 мм. Инструмент обладает высоким качеством, имеет прочную крепкую основу, которая выполняется из серого литьевого чугуна. Инструментальная сталь ложится в основу лезвия, которое удалено и имеет длительный срок использования.
Твердость материала равна пределу 50-60HRC, в его составе высокое количество хрома. Инструмент отшлифован для получения прогнозируемого стабильного и четкого результата, он изготовлен с максимальной точностью. Данный рубанок по дереву (ручной), по мнению потребителей, имеет лишь один недостаток, который выражен в том, что при ударе об гвоздь значительно страдает лезвие.
Описание мини-рубанка марки «Зубр»
Если же вас заинтересовал мини-рубанок ручной, то вы можете рассмотреть модель «Зубр», корпус которой изготавливается из высококачественного серого чугуна. Лезвие выполняется из стали марки У8А и соответствует государственным стандартам. Оно обеспечивает возможность многократной доводки рабочей поверхности. Данный рубанок ручной, цена которого составляет 970 руб., имеет пластмассу в основе рукоятки. Длина подошвы равна 250 мм, тогда как ширина составляет 50 мм.
Заключение
Нож для рубанка ручного вы можете приобрести дополнительно, его стоимость составляет 198 руб. А вот при выборе главного приспособления необходимо обратить внимание на наличие стружколомателя, который еще называется горбатиком. Нижняя его кромка располагается параллельно по отношению к режущей кромке ножа. Расстояние между этими элементами может изменяться в пределах от 0,2 до 2 мм. Чем ближе будет нижняя кромка, тем шире строгание.
При выборе инструмента вы должны учитывать еще и то, для какого этапа обработки древесины он предназначается. Например, двойной рубанок используется для окончательной обработки - с помощью него можно зачистить задиры. Если направить двойной рубанок под углом 40° к продольной оси, то с помощью инструмента можно будет строгать и торцы заготовок.
Выбор рубанка становится не менее важным процессом, чем непосредственное использование инструмента. Рубанок — незаменимый инструмент любого столяра независимо от того, любитель он или профессионал. С его помощью обрабатывается любая древесная поверхность. На данный момент существуют два основных типа: ручной, который является традиционным инструментом, и электрический инструмент, постепенно вытесняющий из обихода своего предшественника. То есть второй тип лучше. Ниже приведены характеристики рубанков и рассмотрено, каким образом его выбрать.
Из чего состоит ручной рубанок
Данный вид рубанков, как правило, состоит из следующих элементов:
- корпус, на котором крепятся другие составляющие элементы;
- щель, из которой выбрасывается стружка и в которой закреплен нож;
- нож или резец — заточенная пластина из стали, которая непосредственно режет материал;
- клин или зажим, с помощью которого нож прижат к корпусу;
- регулятор толщины снятия стружки;
- две ручки (передняя и задняя);
- стружколоматель, который отламывает и сворачивает стружку;
- регулятор ширины резания;
- лягушка — металлическая пластинка, которая настраивает угол наклона ножа.
Как выбрать ручной рубанок?
Малые рубанки используются для исправления ошибок и более тонких работ.
Выбирая ручной рубанок, необходимо знать его функциональные особенности:
- материал непосредственно обрабатывается резцом, установленном в специальном отверстии;
- степень заточенности резца соответствуют качеству обработки древесины;
- правильный выбор угла размещения ножа понижает вероятность появления заломов при работе.
Выбирая рубанок, лучше всего обратить внимание на следующие характеристики:
- насколько хорошо резец заточен;
- щель — чем она шире, тем лучше качество обработки;
- угол наклона и резца, который присущ каждому виду работ.
В зависимости от целей, которых необходимо достичь, различают такие рубанки:
- Рубанки: строгают испорченные либо неровные поверхности.
- Малые рубанки: для выполнения более тонких работ и исправления сделанных ошибок.
- Фуганки: для поверхностей с крупными параметрами.
- Шерхебель: для первоначальной обработки дерева.
Электрический рубанок
Однако следует помнить, что электрорубанок имеет значительное преимущество перед ручным: высокая производительность в условиях большего объема работ, малое количество затраченных усилий, более совершенный результат и т.д. Электрический рубанок состоит из следующих элементов:
- корпус, где размещены основные детали инструмента;
- ручка (одна или две) для направления инструмента;
- кнопка пуска и кнопка блокировки (предупреждает произвольный запуск инструмента);
- регулятор толщины обработки;
- патрубок выброса стружки;
- параллельный упор;
- подошва, которая состоит из черновой части, что контактирует с поверхностью при обработке, и гладкой задней части;
- барабан, где установлены вольфрамовые либо стальные ножи;
- ножи;
- электромотор, приводящий в движение барабан с ножами;
- ремень-передача с мотора к ножам.
Электрические рубанки по мощности, как правило, от 600 до 900 Вт, а по скорости — выше 10 000 оборотов. При этом чем выше мощность и скорость — тем лучше качество обработки. Для бытовых рубанков характерна более низкая мощность и скорость. Профессиональные рубанки, соответственно, имеют скорость и мощность выше среднего.
Следует помнить, что любительским рубанкам периодически необходим отдых из-за перегрева, профессиональные рубанки работают гораздо дольше.
Как выбрать электрический рубанок?
Необходимо определиться с поставленными задачами, прежде чем предпочесть электрический рубанок. Выбирая электрорубанок, следует руководствоваться техническими и функциональными показателями.
Технические показатели при выборе рубанка. Ширина ножа и его качество — широкий резец предполагает меньшее количество заходов для обработки поверхности. Это обеспечивает не только качество обработки, но и уменьшает количество времени на ее выполнение.
Величина мощности. Данный показатель указывает на производительность электрорубанка и качество выполненных работ. Соответственно — чем выше мощность, тем лучше эти показатели.
Количество оборотов. Как и предыдущий пункт, высокое количество оборотов обеспечивает более гладкую и качественную обработку. Функция стационарного крепления. Дает возможность использовать рубанок как строгальный станок и направлять доску на него.
Заявленное время работы. Исходя из функционального назначения модели (бытовое или профессиональное использование) колеблется возможный допустимый период работы. Так, у профессиональных электрорубанков нет ограничений, а у любительских — есть. Например, 20 мин. работы, а потом 10 минут перерыва.
Наличие аксессуаров для выборки четверти. Это дополнения к комплектации в конкретных моделях рубанков, которые позволяют настраивать параметры глубины и ширины выборки. Благодаря этим функциям возможно плотно стыковать между собой доски.
Выбор рубанка исходя из функциональных показателей предполагает обращать внимание на следующее.
Подошва. Она состоит из двух частей. Задняя часть, которая контактирует с уже обработанной поверхностью, должна быть очень гладкой, чтобы не царапать дерево. Передняя часть может быть более грубой, так как она контактирует с необработанным деревом. Во время работы между поверхностью и подошвой возникает воздушная прослойка, которая негативно влияет на точность работы и толщину среза. Эта проблема снята благодаря размещению на подошве параллельных либо V-образных желобков, которые обеспечивают снятие фаски. Лучше отдавать предпочтение рубанкам с регулируемой высотой подошвы.
Ручки. Рубанки могут быть как лишь с одной задней ручкой, так и с двумя — передней и задней. Учитывая громоздкость инструмента, рубанки с двумя ручками надежнее. Передняя ручка обеспечивает направление рубанка в нужную сторону, задняя — применение нужной физической силы.
Регулятор толщины стружки. Как правило, шаг регулятора составляет 0,1 мм. Большинство моделей электрорубанков имеют шкалу регулятора от 0 до 3 мм, однако некоторые снимают стружку и при показателе 0. Поэтому лучше выбирать рубанки со шкалой от 0 до 3 мм, а по возможности — с минусовым значением.
Ножи. На барабане рубанка размещаются два съемных ножа из карбида вольфрама. Иногда производитель устанавливает стальные ножи. Они являются более прочными, возможно их снятие, заточка и дальнейшее использование. Стальные ножи более тяжелы в своей подгонке на барабан рубанка. Некоторые рубанки имеют только один спиралевидный нож, который обеспечивает более быстрое и качественное снятие стружки. Заменить такой нож не составляет труда.
Элементы безопасности. К ним относят кнопку блокировки, которая размещена рядом с кнопкой включения. Без нажатия первой кнопки не будет работать вторая. Это предупреждает произвольный запуск инструмента. Также важно наличие защитных элементов ножей: пластин по бокам рубанка, закрывающих края барабана, а также упор, который защищает пальцы и поверхность от контакта с ножами.
Выброс стружек. Производится огромное количество стружек при работе с рубанком, летящих в том числе и на столяра. Преимущества имеют рубанки, у которых направление выброса стружек регулируется. Важна возможность крепления мешка-мусоросборника, но он не должен быть громоздким. Этот вопрос можно решить и с помощью присоединения рубанка к пылесосу.
Наличие крепления, обеспечивающего использование рубанка как столярного станка. Это увеличивает универсальность данного инструмента. Боковые ограничители, глубиномеры. Их наличие позволяет столяру комфортно регулировать ширину и глубину среза стружки.
Удобность в использовании. Удобные рукоятки с продуманным положением кнопок обеспечивают более комфортную работу, предупреждают преждевременную усталость у работающего.
Мало выбрать рубанок, подходящий под ваши задачи, важно не забывать о покупке качественного сетевого шнура нужной длины.
Несмотря на широкий ассортимент электрорубанков, предлагаемый магазинами, у столяров до сих пор довольно-таки большой популярностью пользуются обычные ручные инструменты. Дело в том, что с их помощью обработку дерева можно производить несколько качественнее. Чаще всего современные столяры имеют в запасе оба вида применяют при начальной обработке заготовок, а ручной используют для их доводки.
Особенности конструкции
Чтобы знать, как выбрать хороший ручной рубанок, следует иметь представление о его конструкции. Состоят такие инструменты из следующих основных деталей:
Корпус. Этот элемент конструкции изготавливается чаще всего из дерева. Именно в нем крепятся все основные узлы рубанка.
Нож. Затачивается под определенным углом.
Зажим. Может выполняться из разных материалов. Это может быть металлическая пластина или брусок.
Стружколоматель. Устанавливается немного выше ножа. Как уже можно судить по названию этого элемента, служит он для ломки стружки и ее направления.
Регулировочный винт. Этот элемент конструкции отвечает за изменение положения ножа относительно обрабатываемой поверхности.
Такую конструкцию имеют все универсальные ручные рубанки по дереву. Основные элементы, описанные выше, присутствуют и в других, специализированных разновидностях. На корпусе любого рубанка, помимо всего прочего, присутствуют и две ручки.
На что обратить внимание при выборе
Основным элементом конструкции рубанка является нож. Именно на его качество следует обратить внимание в первую очередь. Изготовлен этот элемент должен быть из качественной стали. В этом случае рубанок можно будет максимально долго использовать без необходимости заточки. Конечно, определить, насколько удачный материал был выбран для ножа рубанка, визуально сложно. Поэтому в первую очередь стоит обратить внимание на репутацию фирмы изготовителя.
Разумеется, ни в коем случае не должен шататься. При покупке стоит проверить и переднюю ручку. Она также должна держаться крепко. Кроме того, при выборе рубанка следует обратить внимание на размеры ручки для правой руки. Длина этого элемента бывает разной. Инструмент с маленькой ручкой человеку с большими кистями может просто не подойти.
Разновидности
Разумеется, выбирать ручной рубанок следует, исходя и из того, для каких конкретно целей он будет предназначен. Сегодня в продаже существует несколько разновидностей рубанков. Наиболее востребованными считаются:
Универсальный. Это обычный рубанок, которым можно выполнять большинство столярных работ.
Фуганок. Корпус у этого инструмента длиннее, чем у обычного. Используется фуганок для обработки габаритных заготовок.
Торцевой рубанок. Нож у такого инструмента расположен под более пологим углом. Это позволяет качественно обрабатывать именно торцевое волокно.
Зензубель. Рубанок этой разновидности используется в основном для выборки разного рода и фальцев.
Отзывы о марках рубанков
На современном рынке реализуется этого типа от разных производителей. Многие марки отличаются очень неплохим качеством. Хорошие отзывы мастеров, к примеру, заслужили рубанки таких компаний, как Bailey и Handyman. Инструменты Bailey ценятся прежде всего за отличное качество ножей и долгий срок службы. Заточка ножа ручного рубанка этой марки производится довольно-таки редко. Иногда встречаются комментарии, в которых упоминается о не слишком качественной сборке. Но даже если в купленном инструменте и обнаруживаются какие-нибудь недочеты, их обычно можно легко и быстро устранить, причем самостоятельно. Рубанки Handyman, судя по отзывам, также являются удобными и надежными. Их недостатком считается только не слишком аккуратный дизайн.
Не советуют опытные мастера приобретать продукцию марки Groz (Индия). Несмотря на то что изделия этой марки относятся к разряду дорогих, особенно хорошим качеством они, судя по отзывам, не отличаются. Качество сборки у них просто отвратительное, и при этом работать ими неудобно.
Как пользоваться
Ручные рубанки по дереву отличаются простотой конструкции, и пользоваться ими довольно-таки легко. Главное — выполнять работу плавно, без рывков. В особенности это касается очень длинных заготовок. При соблюдении этого условия поверхность готового изделия получится очень аккуратной и ровной. Стоять при строгании следует сбоку от заготовки, выставив одну ногу вперед.
Верхнюю и нижнюю поверхность изделий обрабатывать очень просто. Несколько сложнее выполнять работу на кромках. В этом случае важно очень прочно закрепить нож. Вибрировать в колодке он не должен ни в коем случае. Строгать кромки положено исключительно по направлению волокон.
Существует также методика, позволяющая качественно обрабатывать и очень широкие заготовки. В этом случае изделие сначала прострагивают рубанком по диагоналям, придерживаясь направления волокон. Далее плоскость проверяется на ровность с помощью специальной линейки. На заключительном этапе выполняется доводка. При этом с заготовки снимается тонкий слой стружки параллельно кромке.
Как наточить нож
Разумеется, ручной рубанок, как и любой другой инструмент, требует определенного ухода. Из какой бы хорошей стали ни был изготовлен нож этого инструмента, рано или поздно он все равно затупится, и его придется точить. Чаще всего эта процедура выполняется на специальном камне, называемом оселком. Последний предварительно смачивается водой. При проведении заточки желательно увлажнять и сам нож. Прижимать его к камню следует как можно плотнее.
Угол заточки ручного рубанка в зависимости от модели может быть разным. Чаще всего этот показатель равен 30 градусам. При работе на оселке обычно просто обращают внимание на то, каким образом лезвие было заточено изначально.
Иногда опытные столяры точат нож рубанка и на круге. В этом случае прижимать его следует не к кромке, а к боковой поверхности. При использовании круга может также получиться довольно-таки качественная заточка. Рубанок ручной с таким ножом использовать будет очень удобно. Но только при условии применения абразивного мелкозернистого абразивного круга. После заточки на таком инструмента обычно производится доводка. Выполняют эту процедуру или на куске наждачки, закрепленной на столе, или на бруске. Проверить качество заточки довольно-таки легко. Для этого нужно просто внимательно осмотреть лезвие. Если оно не блестит, значит, нож достаточно острый для того, чтобы им можно было пользоваться.
Как настроить ручной рубанок правильно
Для выполнения этой процедуры понадобится особая отвертка. Такие инструменты предназначены для настройки именно рубанков. Их отличительной особенностью является большая ширина и незначительная длина. Основной целью настройки рубанка является установка величины выхода лезвия над поверхностью подошвы. Если нож будет выступать слишком далеко, рубанок начнет снимать очень толстую стружку. Незначительно же выставленное лезвие будет просто скользить по поверхности древесины.
Для первоначальной обработки заготовок показатель выхода ножа должен составлять около 0.5 мм. Если рубанок предполагается использовать для чистовой обработки, лезвие должно выступать над подошвой немного меньше.
Как правильно хранить
Опытные мастера считают, что тупится нож для ручного рубанка по большей мере даже не во время работы, а из-за неправильного хранения. После окончания остругивания заготовок этот инструмента следует очистить от стружки и положить в специально предназначенный для него ящик. При этом положение инструмента должно быть таким, чтобы выступающее из корпуса лезвие ножа находилось не внизу, а сбоку.
Если ручной рубанок предполагается хранить очень долгое время, перед укладкой в ящик его обязательно нужно разобрать и хорошенько почистить. Ножи и другие металлические части при этом следует протереть промасленной ветошью.
Ручной рубанок – это строгальный деревообрабатывающий инструмент, используемый плотниками и столярами. Он применяется для придания поверхности древесины требуемой формы с прямыми линиями. С помощью этого инструмента проводится обработка заготовок под требуемые параметры, а также создаются различные столярные соединения, такие как шип-паз и выборка четверти.
Конструкция рубанка
Ручной рубанок является довольно простой конструкцией, которая состоит из колодки с ровной подошвой. Она может быть выполнена из древесины или металла. На ее концах устанавливаются ручки. Передняя предназначена для хвата и удержание рукой, а задняя обеспечивает удобный захват для толкательных движений. Ближе к задней рукояти инструмента имеется зажим, в который устанавливается нож из твердой стали. Колодка имеет сквозную прорезь, сквозь которую выдвигается нож.
Существуют как более сложные, но легко настраиваемые конструкции рубанков, так и простейшие, в которых в качестве зажима для ножа применяется деревянный клинышек, забивающийся молотком. При правильной настройке подобные инструменты обладают одинаковыми характеристиками реза. Главными критериями, которые ставятся к рубанкам, являются острота ножа и материал изготовления. Угол заточки лезвия подгоняется под определенный материал, который необходимо строгать. Это связано с тем, что различные породы древесины обладают разной твердостью.
Особо важным критерием является ровность подошвы. В деревянных рубанках со временем она деформируется в результате стирания. Кроме того, при намокании подобный инструмент может выгнуться, что сделаете его непригодным для дальнейшего применения. Металлические колодки в этом плане значительно лучше, но в большинстве случаев их делают из стали, которая подвержена коррозии. В результате продолжительного неиспользования инструмента он покрывается слоем ржавчины, возникающей даже при контакте с влажным воздухом. Как следствие при работе происходит пачканье заготовок.
Большим недостатком металлических колодок является наличие ошибок при литье. Если подошва сделана винтообразной, то обеспечить идеально ровное строгание невозможно. В связи с этим перед покупкой важно внимательно оценить гладкость и ровность поверхности подошвы, чтобы не приобрести плохой инструмент. В случае с деревянными рубанками наличие дефектов подошвы можно решить, поработав .
Разновидности рубанков
Стоит отметить, что ручной рубанок, в отличие от подавляющего большинства прочего столярного инструмента, имеет множество разновидностей. Конструкция каждой модификации подогнана для выполнения специализированных задач. Не существует полностью универсальной конструкции, которая позволит проделать любую работу. Всего разделяет 2 группы рубанков:
- Прямого строгания.
- Фигурного строгания.
Ручной рубанок плоского строгания
К категории рубанков плоского строгания относят:
- Одинарные.
- Двойные.
- Шерхебели.
- Шлифтики.
- Фуганки.
- Цинубели.
- Обдирочные.
Одинарный ручной рубанок предназначен для выравнивания поверхности древесины для получения идеальной плоскости. Он снабжает прямым лезвием, у которого слегка закругленная кромка. Благодаря отсутствию острых углов, на концах рабочей поверхности лезвия, при движении на заготовке не остаются канавки. Такой инструмент позволяет исправить грубую обработку после пилы или топора.
Двойной имеет похожую конструкцию с одинарным, но снабжается дополнительным ножом, который ломает стружку. Он применяется для финишного выравнивания и позволяет достигнуть более гладкой поверхности, которая практически не нуждается в затирании шкуркой.
Шерхебели имеют закругленные лезвия, которые устанавливаются под углом 45 градусов к боковой стороне подошвы. Овальная кромка позволяет проводить строгание поперек волокон. Также к особенностям данного инструмента можно отнести довольно широкий зазор для вывода стружки, который в зависимости от модификации составляет 3-5 мм. Такой инструмент превосходно подходит для грубой обработки. Он обеспечивает быстрый съем стружки, но при этом получаемая поверхность будет обладать шероховатостью и зазубринами, требующими дополнительной обработки.
Шлифтики представляют собой рубанки, в которых лезвие расположены под углом 50 градусов. Такой инструмент оснащается двойным лезвием, а также стружколомом. При снятии древесины создается очень качественная гладкая поверхность, которая не нуждается в дополнительной доработке. Шлифтики обычно применяют после того как заготовка обрабатывается более грубыми инструментами. Задача таких рубанков в доведении до идеально гладкой.
Фуганок – это инструмент для чистовой обработки, который применяется для снятия стружки на больших поверхностях. Для него характерна длинная колодка, поэтому он эффективно снимает выступающие части древесины, при этом обходит углубления. Фактически чем длиннее фуганок, тем на более идеальные результаты можно рассчитывать после окончания работы. Фуганок самая распространенная разновидность рубанка, которую можно встретить в любой мастерской, где занимаются профессиональной обработкой древесины.
Цинубели имеют одинарный зубчатый нож, который в отличие от обычного инструмента создает рифленую поверхность, обычно применяемую для склеивания заготовок. Просто подготовив две части древесины с помощью цинубеля, можно увеличить непосредственную площадь контакта при прилегании. Благодаря этому повышается прочность склеивания. С эстетической точки зрения, создаваемые борозды не несут особой привлекательности, поэтому данный инструмент не применяется для других целей.
Обдирочный ручной рубанок представляет собой совершенно отличительную конструкцию от классической. Его подошва представляет собой металлическую терку. Инструмент не имеет ножа. Его применяют исключительно для выравнивания торцов гипсокартона. Такая терка позволяет исправить дефекты, которые были допущены при раскройке гипсокартонных листов перед их сборкой в различные конструкции.
Рубанки для фигурного строгания
Данная категория инструмента предназначена для создания пазов, а также обработки выступов и кромок. С развитием электрического инструмента и появлением ручных фрезеров подобный инструмент отошел на второй план, но по-прежнему встречается в мастерских.
К фигурным рубанкам можно отнести:
- Зензубели.
- Кантенхобели.
- Шпунтубели.
- Федергубели.
- Калевки.
- Фальцгебели.
- Штапы.
Зензубель представляет собой узкий рубанок, с помощью которого можно выбрать четверть. Также благодаря его узким габаритам можно снять торец заготовок, чтобы получить паз. Существуют различные модификации данного инструмента, предназначенные для работы с древесиной вдоль и поперек волокон. В большинстве случаев данный инструмент выбирают для проведения чистовой обработки по уже сформированной грубой поверхности.
Кантенхобель – это довольно компактный ручной рубанок, который применяется для снятия фаски. С его помощью обрабатывают торцы, придавая им более приятную поверхность. Данный инструмент имеет трапециевидную форму лезвия. Обычно кантенхобель имеет один режущий нож, но могут быть и два. Режущая кромка располагается под углом к боковой поверхности подошвы. С помощью такого орудия проводится чистовая обработка, которая требует минимальной поправки с помощью шкурки или напильника.
Шпунтубель – это специализированный ручной рубанок, с помощью которого выбирается паз. Инструмент является легко узнаваемым благодаря двойной подошве. Одна колодка служит для направления траектории движения, а с помощью второй крепится лезвие. Такой рубанок можно регулировать, меняя расстояние между двумя колодками, тем самым подгоняя расстояние до обрабатываемой кромки.
Федергубель – это торцевой инструмент, с помощью которого обрабатываются продольные выступы заготовок. Он имеет особую форму лезвия с подъемом по центру. В результате обработки торца доски можно получить продольный шип, применяемый для склеивания с другой деталью, в которой предварительно проделан паз аналогичного размера.
Калевка одни из самых необычных рубанков, который позволяет проводить фигурную обработку заготовок. Он применяется для производства карнизов, а также багетов и оформления дверных проемов. Подошва клевки имеет ступенчатую форму, которая в зеркальном отображении передается заготовке.
Фальцгебель – это также узкоспециализированный рубанок, с помощью которого можно сформировать полосу по краю заготовки, без предварительной разметки. Фальцгебель имеет похожую подошву на калевку.
Штап – это небольшой ручной рубанок, предназначенный для закругления кромок. Его лезвие имеет полу закругленное заглубление. Кроме этого, узнать подобный инструмент можно по вогнутой подошве. Данная конструкция подошвы и ножа позволяет делать с торцов закругленную форму.
Настройка рубанка
Регулировка рубанка заключается в настройке высоты выхода острия лезвия сквозь подошву. Чем больше выступает режущая кромка, тем толще снимаемая стружка и ниже качества получаемой поверхности. При недостаточном выходе лезвия снимается слишком тонкая стружка, поэтому на обработку уходит много времени. В том случае если установлен чрезмерно большой зазор, могут повреждаться древесные волокна заготовки, в результате чего образовываются сколы, особенно при недостаточной остроте ножа.
Величина выхода ножа отличается в зависимости от модификации рубанка. Если необходима грубая обработка, то устанавливается вылет на уровне 0,5 мм. Если проводится регулировка инструмента для чистовой обработки, то этот показатель уменьшается.
Для того чтобы выдвинуть нож необходимо ослабить крепление и немного забить его вниз с помощью киянки или придавить пальцами. При этом нужно учитывать, что в случае чрезмерного выхода режущей кромки со стороны подошвы возвращать его ударами по острой части нельзя, поскольку это повредит заточку. В таком случае потребуется полностью освободить регулировочный винт и вытащить лезвие обратно.
