Схема подключения отопления в частном двухэтажном. Качественная схема отопления в двухэтажном доме. С замковыми участками

Частный коттедж, не подключенный к центральной отопительной магистрали, необходимо оборудовать собственной системой отопления. Автономная отопительная система может быть однотрубной или двухтрубной. Первая более экономична и проста в установке, но менее эффективна в эксплуатации. Более популярна сейчас двухтрубная система отопления двухэтажного дома, схема которой предполагает параллельное подключение всех радиаторов и наличие обратного стояка.

Разница между одно и двухтрубной схемами отопления Источник timber-ok.ru

Из чего состоит система отопления

Основные конструктивные детали отопительной системы частного дома:

набор радиаторов ;
теплоноситель – чаще всего вода, но может быть газообразная среда или незамерзающая жидкость, в зависимости от типа котла;
котел – электрический, газовый, твердотопливный, дизельный или керосиновый;
теплопровод .

Система имеет замкнутый принцип работы, то есть сначала теплоноситель подогревается котлом, направляется по трубопроводу в радиаторы, а потом, остывший, возвращается в теплоисточник. Набор отопительных приборов вместе с теплопроводом называют отопительным контуром.

Перечисленных элементов хватит, чтобы создать простейший проект отопления двухэтажного дома. Однако для повышения эффективности автономного отопления, в схему добавляют еще несколько деталей:

фильтр – нужен для защиты котла от засорения;
насос – для принудительной циркуляции теплоносителя по трубам;
приборы безопасности (клапан сброса давления, воздухоотводчик, манометр) – необходимы в системах с принудительной циркуляцией;
расширительный бак – собирает излишек теплоносителя, когда он перегревается и расширяется в объеме.

Таким образом получается схема отопления двухэтажного дома с принудительной циркуляцией.

Система отопления состоит из множества связанных между собой элементов Источник opechi.ru

Основные требования к системе

Существует ряд важных требований, которые необходимо учитывать при проектировании отопительной системы.

В целом, проект отопления двухэтажного дома должен соответствовать архитектурному решению здания. Размещение котла требует определенных конструкционно-проектировочных условий помещения, в котором он будет находиться. Места установки радиаторов, а также пути пролегания трубопровода не должны нарушать архитектурные правила обустройства жилых и технических помещений. Все это означает, что составлять план отопительной системы должен квалифицированный проектировщик, на основании готового архитектурного проекта дома.
В процессе эксплуатации система должна обеспечивать всем внутренним и наружным поверхностям такую температуру, которая предусмотрена строительными нормами и правилами (СНиПами).
Система должна быть достаточно экономичной в эксплуатации. Если отопление дома требует слишком больших расходов энергоресурсов, стоит обратиться к специалистам: возможно некоторые детали или узлы получится унифицировать.
Трубопровод должен иметь минимум изгибов и поворотов. Если при его монтаже нужно большое количество крепежных деталей в различных типоразмерах, значит, схема отопления составлена некачественно.

Всегда надо составлять и оценивать предварительную схему Источник tapiart.ru

В процессе использования система должна быть надежной, безопасной, удобной и бесшумной. Хорошая система позволяет владельцам дома легко управлять отопительными приборами, а при необходимости легко ремонтировать их.
Немаловажна и эстетическая сторона. Радиаторы и подведенные к ним трубы должны иметь аккуратный привлекательный вид. Чем меньше заметны элементы отопления, тем лучше.

Видео описание

В нашем видео поговорим об отоплении в частном загородном доме. У нас в гостях автор и ведущий канала Тепло-Вода Владимир Сухоруков:

Проектирование системы отопления для двухэтажного дома

Отопительная система здания, в котором больше одного уровня должна обеспечивать подъем теплоносителя на высоту этажа. Схема подключения отопления в двухэтажном частном доме может быть с принудительной или естественной циркуляцией теплоносителя, с вертикальным или горизонтальным расположением стояков, с нижней или верхней разводкой. И, конечно же, она может предполагать однотрубную или двухтрубную разводку. Прежде чем выбрать тот или иной вид схемы отопительной системы, нужно ознакомиться с достоинствами и недостатками каждого из них.

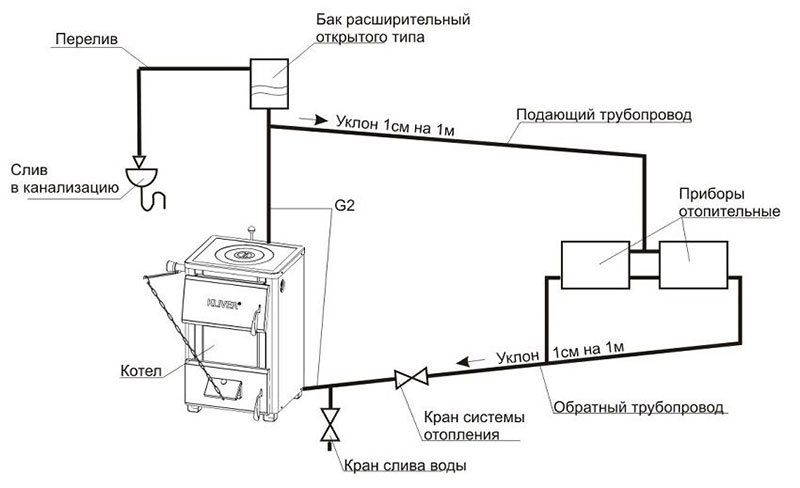

Естественная циркуляция теплоносителя

Отличительной особенностью схемы с естественной циркуляцией теплоносителя является размещение труб системы под небольшим углом, чтобы «помочь» жидкости перетекать из одной части схемы в другую.

Система с естественной циркуляцией теплоносителя – трубы располагаются под углом Источник strojdvor.ru

Естественная или самотечная схема отопления двухэтажного дома функционирует за счет того, что жидкость (теплоноситель), при нагревании расширяется, и плотность ее снижается. В неплотном состоянии она поднимается по разгонному вертикальному участку в радиаторы второго этажа. После этого в остывшем плотном состоянии пускается вниз по трубопроводу и попадает в котел для дальнейшего нагрева.

Системы с естественной циркуляцией имеют свои преимущества :

экономичность при установке;
простота монтажа и эксплуатации;
отсутствие шума, который возникает при работе насоса в принудительных системах;
независимость от энергоснабжения, но только в том случае, если котел может работать без подачи электричества;
не требует частого ремонта, так как состоит из простых элементов.

Минусы:

Система с естественной циркуляцией имеет совсем небольшой радиус действия, и поэтому не подходит для домов с площадью более 100 кв. метров.
Система требует обязательной установки расширительного бака в чердачном помещении, а это означает, что с возникнут дополнительные сложности при обустройстве отопления на жилом подкрышном этаже – мансарде.

Расширительный бак в такой схеме надо устанавливать в верхней точке системы Источник pinterest.co.uk

Помещения при отоплении с естественной циркуляцией прогреваются очень медленно. От момента запуска котла до полного прогревания дальних помещений может пройти несколько часов.
В проходных помещениях, в которых не установлены радиаторы, необходимо утеплять трубы, поскольку в этих местах существует риск замерзания жидкости.

Принудительная циркуляция

В случае с принудительной циркуляцией разводка отопления от котла в частном двухэтажном доме дополняется циркуляционным насосом, который гонит теплоноситель по трубам с нужной скоростью. Это более современный и эффективный вариант обогрева здания.

Принудительная схема отопления двухэтажного частного дома наделена такими преимуществами:

быстрый обогрев всех помещений;
возможность устанавливать трубы минимального диаметра;
детали трубопровода не испытывают перепады температуры, и поэтому служат достаточно долго;
можно регулировать температуру в доме;
можно регулировать температуру в каждой комнате отдельно.

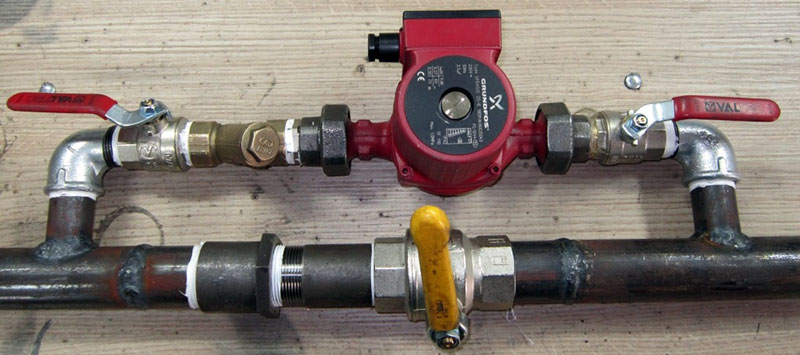

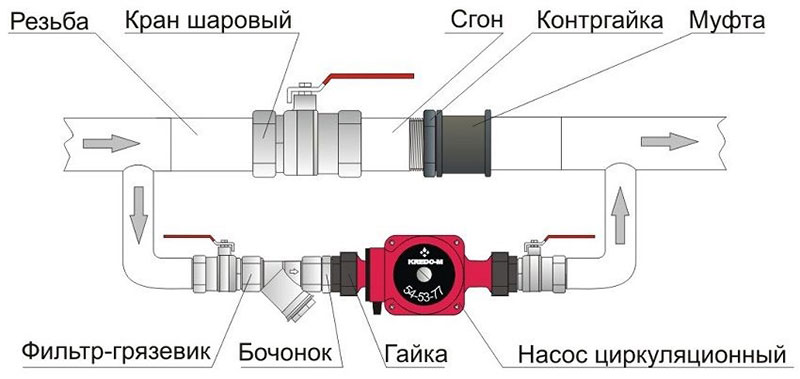

Циркуляционный насос это обязательная часть принудительной схемы отопления Источник rookame.ru

Есть у системы с принудительной циркуляцией и свои минусы :

в обесточенном доме система с насосом работать не будет;
насос потребляет электроэнергию, в результате энергопотребление дома повышается;
работающий насос создает шум, который, впрочем, при грамотном подборе и монтаже оборудования, будет практически незаметным.

Однотрубная схема отопления

Однотрубная система отопления двухэтажного дома, схема которой предполагает поочередное подключение радиаторов к трубопроводу, имеет такие преимущества :

минимальная затрата материалов при монтаже;
возможность проложить трубы там, где это нужно, даже в самых труднодоступных местах;
одна труба, проложенная вдоль стены, выглядит эстетичные, чем две;
быстрый и легкий монтаж.

В числе минусов такие особенности:

если потребуется ремонт или замена какой-либо детали системы, нужно останавливать ее всю;
тепло распространяется неравномерно, чем ближе помещение к котельной, тем выше температура в радиаторах.

Если в однотрубных системах применяется параллельное подключение конвекторов – такая схема называется «ленинградка» Источник teplomirkr.ru

Двухтрубная схема

Двухтрубная схема предусматривает два контура труб, подведенных к радиаторам. В первой магистрали находится горячая вода, поступающая из котла кратчайшим путем к каждому радиатору. Во втором – остывший теплоноситель, который возвращается в котел. Монтаж отопления в двухэтажном доме по двухтрубной схеме более сложен. Однако преимущества данного варианта настолько убедительны, что в большинстве современных домов отопление обустраивается именно по двухтрубному принципу. Перечислим основные плюсы :

во все радиаторы попадает теплоноситель одинаковой температуры;
в дальних комнатах так же тепло, как и в ближних, поэтому не нужно наращивать количество секций радиаторов для выравнивания температуры;
двухтрубные системы более удобны в управлении и регулировании.

Минусы:

большой расход туб при монтаже;
работа по установке двух линий труб вместо одной выходит достаточно дорогой.

А еще может быть использована универсальная схема – теплоноситель здесь перемещается самотеком, а при необходимости включается циркуляционный двигатель Источник termoresurs.ru

Лучевая схема отопления (снизу) – самая эффективная из существующих, но для монтажа надо большое количество труб Источник rmnt.mirtesen.ru

Выбор оптимальной схемы отопления

Для начала определим, какая нам нужна отопительная – с естественной или принудительной циркуляцией. Если у вас большой двухэтажный коттедж, то выбирать нужно однозначно систему с насосом. Но если вы имеете небольшую дачу в удаленной от центральных магистралей местности, вам, возможно, подойдет самотечная система, способная работать без электричества.

Теперь выберем между однотрубным и двухтрубным вариантом. Если в доме немного помещений, а требования к эстетичности интерьера высоки, лучше установить отопление по однотрубной схеме. Но если комнат много, а тепловой режим отдельных помещений, например детских, имеет для вас большое значение, выбирайте двухтрубный тип отопления.

Принимая окончательное решение важно помнить, что большинство домовладельцев предпочитают двухтрубную схему с принудительным принципом функционирования

Видео описание

Все вопросы, касательно воздушного отопления смотрите в данном видео:

Заключение

Установка отопительной системы, это сложный трудоемкий процесс, включающий проектирование, подбор оборудования, монтаж всех элементов. Это должны выполнять специалисты. Выбор схемы подключения тоже необходимо согласовать с профессионалами, так как без специальной квалификации невозможно учесть все факторы и нюансы.

Главное в данном вопросе стремиться получить качественное и надежное отопление, а экономичность установки должна отойти на второй план. Экономить на закупке оборудования тоже не стоит. Хорошая отопительная система будет стоить дорого, но зато она сэкономит вам немалые средства потом, в процессе эксплуатации.

Не секрет, что для комфортного проживания в частном доме необходимо отопление – без тепла прожить невозможно порой даже в летнее время. И если для маленького домика в одну комнату вполне хватит небольшой «буржуйки», то для двухэтажного дома необходимо что-то посерьезнее. Да и температура во всех комнатах нужна одинаковая. Негоже, если в одном помещении человек изнывает от жары, а в соседнем замерзает. Сегодня попробуем понять, какая схема отопления 2-х этажного частного дома лучше, можно ли спроектировать и смонтировать ее самостоятельно и какими нюансами обладает каждая из них.

Читайте в статье:

Схема отопления 2-х этажного дома: разновидности систем и общие сведения

Проектирование и монтаж систем отопления в двухэтажных частных домах – процесс довольно сложный, но вполне осуществимый. И независимо от того, какая из существующих схем будет применена, для монтажа не потребуется каких-либо специальных навыков. Достаточно базовых правил и аккуратного и четкого следования инструкциям. Именно эту информацию мы сегодня и попробуем предоставить уважаемому читателю как можно подробнее.

Отопление в частных домах может различаться не только энергетической составляющей, но и системами разводки – они могут быть как однотрубными, так и двухтрубными. Какие преимущества есть у одной схемы перед другой еще предстоит разобраться. И от того, насколько точно домашний мастер поймет разницу, зависит качество последующего проектирования и монтажа, равно как и комфортная температура во всех помещениях строения.

А пока можно сказать одно – имея на руках подробные схемы в частном доме, своими руками его смонтировать вполне возможно. А для начала разберемся, каким оно может быть, исходя из энергетической составляющей.

Источники энергии для отопления дома, их особенности, а также положительные и отрицательные качества

Источниками тепла в жилых домах могут служить:

электроэнергия – это могут быть не только различные обогреватели, но и котлы с подключением к гидросистеме отопления;
природный или сжиженный газ – опять же котлы или различные обогреватели (к примеру, инфракрасные);
альтернативные системы – геотермальное отопление;
с применением твердого топлива – проще говоря печное отопление.

Раньше дома обогревались в основном при помощи печного отопления, но сейчас все больше людей переходят на электричество или газ. Дело в том, что прогресс не стоит на месте и новые виды стали куда более дешевле, чем твердое топливо, такое как уголь или дрова. Есть и еще одно преимущество всех остальных видов отопления перед печным – не требуется никаких затрат времени и сил на транспортировку топлива, его подготовку и вывоз отходов продуктов горения.

Итак, разбираемся, что собой представляет тот или иной вид энергии, используемой для обогрева.

Отопление частного дома электричеством – достоинства и недостатки подобного решения

Статья по теме:

Как значительно сократить расходы на ? Самый экономичный способ рассмотрим подробнее в статье нашего портала, сравнив некоторые виды отопительных систем.

В наше время, когда появилось множество новых типов обогревателей, подобное отопление стало весьма экономичным. Но установка в каждой комнате двухэтажного дома инфракрасных обогревателей или конвекторов – дело довольно затратное. К тому же, не факт, что электропроводка монтировалась с учетом подобных нагрузок. Значит остается только вариант с установкой электрокотла с . Некоторые домовладельцы утверждают, что дешевле купить проточный нагреватель, не требующий накопителя. Однако это заблуждение. Ведь в этом случае котел будет работать постоянно, 24 часа в сутки, а при такой работе вся экономия от покупки будет сведена на нет уже в первые месяцы использования.

Но слишком подробно об сегодня мы говорить не будем, для этого есть отдельная тема. Сейчас важно понять, что использование электрического отопления в частном доме при правильном его монтаже и выборе оборудования может стать довольно удобным и экономичным способом обогрева.

Мнение эксперта

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО "АСП Северо-Запад"

Спросить у специалиста

“Если планируется приобретение электрического котла необходимо убедиться, что проводка в доме рассчитана на нагрузку, которую он будет потреблять. Идеальным вариантом будет монтаж отдельной линии именно на котел с установкой автомата и устройства защитного отключения.”

Отопление частного дома газом и какие сложности с этим связаны

Подобная система, если она работает от природного газа, так же весьма экономична. И все же ее монтаж довольно сложен и своими руками невыполним. Все работы должна осуществлять обслуживающая организация, имеющая на это все лицензии и разрешения. А это, как можно догадаться, довольно большие затраты на оплату их труда. Даже внутренний монтаж котла самостоятельно категорически запрещен, в отличие от электрического.

Статья по теме:

В рамках данного обзора мы попытаемся разобрать . Как выбрать оптимальный вариант и расставить приоритеты для простых пользователей, какие существуют модели, как правильно осуществить монтаж своими силами.

Так же затратными становятся и периодические ревизии, необходимые в процессе эксплуатации, которые так же выполняет только лицензированная компания. На при условии, если частный дом отапливается газовыми баллонами, расходы возрастают в несколько раз. Но даже несмотря на это, подобные системы остаются востребованными по причине того, что они все же более экономичны, нежели приобретение и использование твердого топлива.

Отопление частного дома газовым котлом, при отсутствии периодических ревизий и проверок, становится весьма опасным. Совсем небольшая утечка жидкого топлива в закрытом помещении может спровоцировать взрыв. Именно поэтому домовладельцы стараются не экономить на услугах профессионалов.

Постепенно уходящее в прошлое отопление частного дома твердым топливом

Или угле действительно постепенно уходит из нашей жизни. Конечно полностью оно никогда не исчезнет, оставаясь хотя-бы в банях. Ведь какая же русская баня без березового запаха и дымка. Ну а в домах, конечно, подобное отопление на сегодняшний день, крайне нерационально. Помимо затрат сил и времени добавляется и довольно ощутимый расход в финансовом плане – дрова нынче очень дороги.

Конечно, печи из домов никуда не ушли. Сейчас их повсеместно модернизируют под газ. Но как отопление в частном доме без газа и электричества (что встречается крайне редко) этот вариант вполне неплох. Ведь если сравнивать с привозом сжиженного газа, появляется экономия по причине отсутствия необходимости устанавливать дополнительное оборудование и обслуживать его. Получается, что, хотя экономичным отопление частных домов без газа и электричества не назовешь, но и оно имеет право на существование.

Использование альтернативного отопления в частных домах и что оно собой представляет

Этот вид для России достаточно редкий, хотя в Америке и Европе практически все личное жильеотапливаются именно им. Суть геотермального отопления частного дома заключается в использовании тепла нижних слоев земли. Ведь еще из курса школьного обучения каждый знает, что чем глубже, тем теплее почва. На этом и основан принцип подобного способа. Основную работу здесь выполняет тепловой насос, который и концентрирует высокие температуры, подавая их в последующем в частный дом.

Положительных качеств у подобного отопления достаточно много. К примеру:

абсолютная пожаробезопасность – ведь нет необходимости в газе или каком-либо другом топливе;
экономичность – единственная статья расходов - это электроэнергия, которой требуется ничтожное количество на работу теплового насоса;
бесшумность;
работа в двух режимах – нагрев зимой и охлаждение в жару;
экологичность – отсутствуют какие бы то ни было вредные выбросы в атмосферу;
компактность – владельцу нет надобности обустраивать отдельное помещение в доме под котельную или бойлерную.

Конечно же, чаще всего подобные системы закладываются еще на этапе строительства. Но пока в России не привыкли к такому отоплению. Будем надеяться, что все изменится. Ведь это действительно очень выгодный вариант обогрева зимой и охлаждения летом – ведь отпадает необходимость приобретения и монтажа кондиционеров и другого подобного оборудования.

Различия открытой и закрытой системы отопления: преимущества и недостатки каждой из них

Те, кто сталкивался с монтажом систем отопления знают, что они могут быть как закрытыми, так и открытыми. Если нет, то сейчас мы попробуем объяснить, что они собой представляют и чем различаются.

Схемы закрытых систем отопления с принудительной циркуляцией воды подразумевают герметичные магистрали. Это препятствует завоздушиванию труб, находящихся выше по уровню. При нагревании воды срабатывает клапан и излишки перетекают в расширительный бачок. При остывании происходит обратный процесс.

Схема отопления закрытого типа с циркуляционным насосом воплощена во всех многоквартирных домах. Основным ее преимуществом является отсутствие испарения и возможность использования труб с меньшим диаметром. В подобной системе допускается использование любого типа котлов, независимо от топлива, на котором они работают.

Схема системы отопления открытого типа принципиально отличается от предыдущей. Расширительный бачок, который находится выше уровня котла и всех труб, связан с системой напрямую, без каких-либо клапанов, а значит при снижении уровня воды возможно попадание воздуха в наивысшие точки, что приведет к прекращению циркуляции (в этом случае она является естественной).

Размер труб при использовании схемы открытой системы отопления в частном доме значительно больше. По этой причине и расходы на ее монтаж возрастают. Так же неудобство доставляет и то, что необходимо использовать как можно меньше фасонных элементов, таких как колена. При большом количестве поворотов циркуляция замедляется. В качестве нагревателя нельзя применять электрические котлы. Ведь движение воды достаточно медленное, а потому возникает опасность ее закипания и выхода из строя ТЭНов.

Ну и конечно нельзя не остановиться отдельно на видах циркуляции.

Принудительная или естественная – чему лучше отдать предпочтение и какие еще бывают виды?

Естественной называется самостоятельная циркуляция воды в системе, без использования насоса или помпы. Применяется в случае монтажа открытой системы отопления. Дело в том, что при установке рециркуляционного насоса в этом случае, вода будет слишком долго прогреваться по причине большого диаметра труб.

Схема отопления двухэтажного дома с естественной циркуляцией довольно сложна в исполнении. Это касается не только размеров и количества труб. Основная задача – это создать необходимый равномерный уклон магистрали по всей ее протяженности. А сделать это в таких объемах непросто.

Схема отопления с принудительной циркуляцией двухэтажного дома лишена подобных проблем, а потому монтировать ее намного проще – вода перемещается по трубам при помощи насоса. Это значит, что равномерный уклон уже необязателен.

Важно! Если циркуляция является принудительной, то не стоит думать, что можно поставить радиаторы и смонтировать трубы как попало. В любом случае важна аккуратность. Здесь все трубы должны быть расположены горизонтально и вертикально, а радиаторы – строго вертикально.

Становится ясно, что, выбирая между принудительной и естественной (гравитационной) системой отопления двухэтажного дома нужно принимать решение, исходя из своих возможностей и желаний. Но все же закрытая, по мнению специалистов, более надежна, проще в исполнении и требует меньших финансовых затрат.

Особенности различных разводок, их плюсы и минусы, а также нюансы монтажа различных схем

Прежде чем заниматься монтажом, необходимо выполнить самую важную часть работ – составить схему разводки системы отопления в частном доме. Ведь насколько бы простой она ни казалась, без подробного проекта не обойтись. Тем более, если планируется отопление двухэтажного дома со множеством комнат.

К тому же он несет в себе еще одну полезную функцию (если действительно подробно составлен). Именно по проекту отопления двухэтажных домов (как, собственно, и любых других), можно подсчитать количество необходимого материала, фасонных элементов и радиаторов. И уже основываясь на этих данных получится определить предстоящие затраты. А ведь это довольно важный момент.

Многие считают, что самостоятельно выполнить такую работу, как разводка отопления в частном доме, очень сложно и такая работа под силу только профессионалам. Однако это не соответствует действительности.

И чтобы это доказать, сейчас мы представим вниманию уважаемого читателя несколько различных схем, по которым можно выполнить подобный монтаж. А уже после каждый сам будет для себя решать, какая из них ему ближе и какую проще выполнить самостоятельно. Хотя, забегая вперед, хотим сказать, что, поняв саму суть этих схем становится ясно, что любая из них достаточно проста.

Однотрубные системы: каким образом производится их монтаж

Это наиболее простая, а потому и самая распространенная система монтажа отопления. Ее название уже говорит само за себя. Для удобства попробуем разъяснить ее суть простым и доступным языком. Возьмем комнату, в которой установлено 5 радиаторов по периметру. Тогда горячая вода, выходя из бойлера, попадает в первый радиатор, проходя его направляется ко второму и так по кругу.

Выход из последней батареи соединен с обраткой бойлера. Получается, что одна труба так и проходит по периметру. При этом неважно, каким образом к ней монтируются сами радиаторы – будет это параллельное подключение, или же последовательное. Так же не имеет значения, будет ли схема однотрубной системы отопления с нижней разводкой или с верхней (об этом мы еще поговорим чуть ниже).

Именно подобное подключение чаще всего используют в домах с небольшим количеством комнат – оно позволяет существенно сэкономить на приобретении материала. Однотрубная система отопления частного дома довольно удобна и неприхотлива, но имеет один недостаток. При увеличении количества радиаторов температура последнего в цепочке будет заметно ниже, чем первого. Объясняется это тем, что вода успевает остыть, пока пройдет через все помещения. А значит, схема однотрубной системы отопления в двухэтажном доме с большой площадью и множеством комнат не подойдет. А значит, следует рассмотреть и другие варианты.

Двухтрубные системы и их преимущества в домах с большой площадью

Схема двухтрубной системы отопления в двухэтажном доме так же не сложна, но имеет свои принципиальные отличия от предыдущего варианта. Взяв такую же комнату на 5 радиаторов по периметру, можно построить следующий «проект». Из бойлера вдоль всех батарей идет две трубы – подача и обратка. На последнем радиаторе они соединяются, образуя замкнутый контур.

Подключение производится следующим образом. В каждый из радиаторов поступает горячая вода из бойлера, а из него возвращается уже в обратку (назад в нагреватель). Таким образом получаем систему, при которой каждый отопительный прибор работает напрямую с бойлером. Именно в этом случае разницы температур между радиаторами практически не будет, что и требуется для комфортного проживания.

Устройство двухконтурного отопления в частном доме своими руками не сложно, но требует внимательности. К тому же возрастают расходы на материал. Но иногда другого варианта просто нет. К тому же при таком устройстве даже если зимой в одной из комнат открыть окно, остудив ее до уличной температуры, то даже это не слишком сильно повлияет на остальные радиаторы – они будут практически такими же горячими.

При этом двухтрубная система отопления с верхней разводкой вполне может быть выполнена как с принудительной циркуляцией, так и с естественной. Одной из разновидностей подобной системы является «петля Тихельмана». О ней сейчас и пойдет речь.

Схема Тихельмана – что она собой представляет и чем лучше обычной двухтрубной системы

Если посмотреть на схему Тихельмана для двухэтажных домов, то можно увидеть одну интересную деталь. Подача горячей воды производится так же на первый радиатор, а вот обратка идет с последнего, хотя по периметру проходят обе трубы. Таким образом и получается некая петля, которая как бы совместила в себе два подключения – однотрубное и двухтрубное.

Преимущество монтажа петли Тихельмана на два этажа в том, что даже малейшая разница в температурах радиаторов пропадает, независимо в какой комнате или помещении они находятся. Конечно, такая система обойдется несколько дороже, а потому применять ее стоит только в случае действительно больших площадей и количества радиаторов.

Схема Тихельмана для двухэтажного дома довольно интересна как в плане проектирования, так и в монтаже, но имеются и свои сложности. С ней намного проще запутаться. Целесообразно будет протянуть сначала одну трубу, отметив каждое ее ответвление на радиатор, а уже после приниматься за вторую. В противном случае есть шанс перепутать подачу и обратку.

Схема «Ленинградка»: есть ли отличия между ней и обычной однотрубной системой?

Если обратиться к обычной однотрубной системе, то Ленинградку можно назвать одной из ее разновидностей и сейчас объясним почему. По сути, беря в пример все ту же комнату, при однотрубной системе можно подключить радиаторы и последовательно, что лишает возможности регулировки температуры каждого из них по отдельности. Подключив своими руками отопление частного дома по схеме «Ленинградка» можно получить такую возможность.

Стандартная схема «Ленинградка» – самое простое подключение

Монтаж производится следующим образом. Труба от бойлера так же проходит по периметру помещения, но нигде не прерывается. Через такие фасонные детали, как тройники к ней подключаются как подача к батарее, так и обратка из нее. В этом случае, установив регулятор на радиатор, можно свободно отрегулировать температуру, настроив ее до комфортной – это и будет ленинградская система отопления. Схема для двухэтажного дома довольно проста, а значит и легко выполнима своими руками даже домашним мастером, не имеющим подобного опыта.

Конечно двухтрубные схемы намного надежнее и лучше распределяют тепло, но если площадь дома небольшая, то подобная схема будет как нельзя кстати. Так же возможно выполнение и верхней разводки. Конечно это немного сложнее, но зато появляется вариант монтажа отопления с естественной циркуляцией.

Именно за счет простоты подобная схема получила довольно широкое распространение среди домовладельцев. Если же площадь строения достаточно большая, то для отопления двухэтажного дома система «Ленинградка» неприемлема.

Коллекторная система отопления – в чем ее достоинство

Применение коллекторной схемы отопления в двухэтажном доме – это довольно рациональное решение, которое подойдет как для однотрубной, так и для двухтрубной системы. Попробуем объяснить, в чем она заключается.

Понятно, что в двухэтажном доме не одна комната – их несколько на одном. А значит встает вопрос разводки подачи горячей воды из бойлера на разные радиаторы. Чтобы не монтировать множество петель можно поступить следующим образом. На выходе из бойлера устанавливается коллектор, от которого отходит столько труб, сколько комнат есть на этаже. Для второго лучше установить отдельный, через тройник.

Также на каждый вывод подачи устанавливается запорная арматура. В результате получаем подключенную отдельно каждую комнату, отопление которой можно при необходимости отключить. Те же действия и с обраткой, но уже без запорной арматуры.

Именно такая система позволит обойтись лишь одним насосом. В случае же подключения через тройники придется ставить второй, ведь два этажа один может просто не осилить. А для более полного понимания этой темы предлагаем посмотреть небольшое видео о коллекторном отоплении в двухэтажных домах.

Многие называют такое отопление дома лучевым, что так же правильно. Если рассматривать обычную двухконтурную систему, то без применения подобной схемы просто не обойтись – ведь не будет же человек монтировать двухтрубную схему на 2-3 комнаты.

Что касается монтажа, то и тут лучевая система отопления на высоте – с ее применением выполнение подобной работы значительно облегчается. Иными словами – отрицательных качеств в ней нам найти не удалось, хотя мы и очень старались. Если у кого-то из уважаемых читателей это получится, убедительная просьба написать об этом в обсуждениях, будем весьма благодарны.

Теперь по поводу применения лучевой системы отопления в частных домах при однотрубной схеме. И здесь она не подводит, практически до идеала сравнивая температурные показатели первого и последнего радиатора в цепи даже без применения петли Тихельмана. А значит можно считать коллекторную систему настоящей находкой.

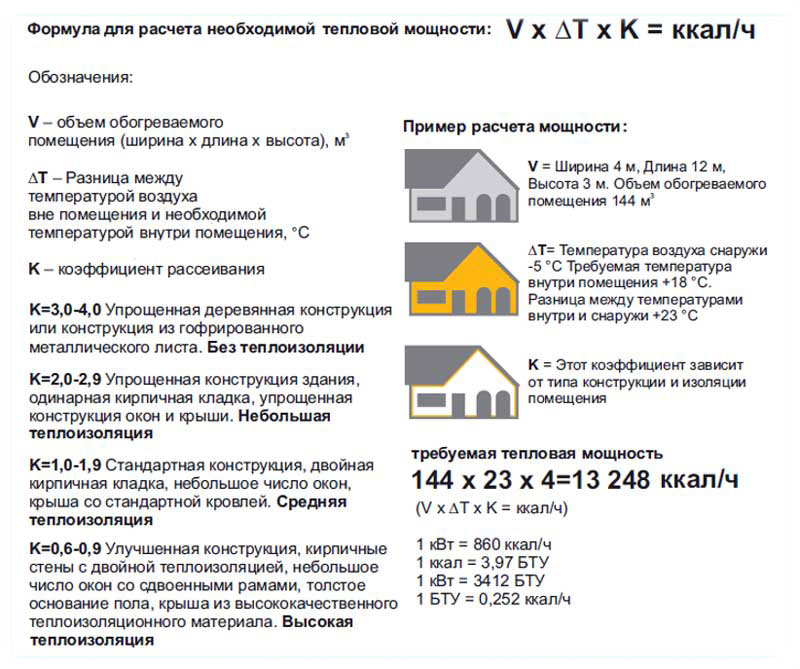

Теплотехнический расчет системы отопления: зачем он нужен и как его выполнить

Для начала попробуем понять, для чего он нужен и что в итоге мы сможем узнать.

Параметры	Описание
Мощность котла	Действительно, проведя полные расчеты этот параметр мы определим с точностью. Это необходимо для того, чтобы не приобрести котел меньшей мощности, чем необходимо (не будет хватать тепла для отопления всех комнат) или большей (зачем переплачивать за ненужный перерасход топлива или электроэнергии)
Мощность радиаторов	Это необходимо для определения того, хватит ли выделяемого ими тепла для помещения, в котором они находятся и не придется ли их держать в прикрытом состоянии, что опять же ударит по карману при приобретении
Ежемесячные расходы на отопление	Планирование бюджета – довольно важная составляющая. Зная то, сколько нужно будет тратить в месяц этот процесс будет намного проще
Как уменьшить теплопотери	Это тоже очень важно. Ведь при отсутствии утечек тепла и экономия на отоплении дома возрастает. Об этом мы сегодня еще обязательно поговорим
Будет ли скапливаться влага	Этот фактор важен не только с точки зрения сырости как составляющей теплопотери, а так же и как фактора, определяющего срок службы самого дома.

Конечно лучше для этой цели нанять профессиональных проектировщиков, но в этом случае оплата их услуг составит довольно внушительную сумму. Если подобное неприемлемо, лучше произвести расчет отопления частного дома своими руками. Но нужно быть готовым к тому, что сделать это будет достаточно сложно. Рассмотрим основное, что необходимо знать для этого.

Расчет мощности котла отопления по площади дома – самый простой этап

По общепринятым правилам на каждые 10 м 2 необходим 1 кВт мощности. Таким образом при условии, что общая площадь всех отапливаемых помещений дома равна 170 м 2 требуется котел в 17 кВт. Но не стоит забывать и про добавочные коэффициенты.

Слишком много воды (маленький расширительный бачок) – вода при нагревании расширяется и либо переливается через верх (открытая система), либо выдавливается через аварийный клапан (закрытая). Далее, система остывает, воды становится меньше и… см. предыдущее.

Таким образом эти расчеты так же очень важны. Обычно за объем расширительного бачка берут 10% от общего количества жидкости в системе. Мы же предлагаем вам, опять же, воспользоваться онлайн калькулятором. Ведь это намного проще и быстрее.

Тема этой статьи — схема двухтрубной системы отопления двухэтажного дома и ее практическая реализация. Нам с читателем предстоит разобраться, как выполнить разводку отопления и подключение отопительных приборов, как добиться равномерного нагрева всех батарей, какие трубы и радиаторы закупить для монтажа отопительной системы. Приступим.

Почему двухтрубное

Почему схема отопления должна быть именно двухтрубной?

Потому, что по сравнению с более простой однотрубной ленинградкой оно позволяет добиться более равномерного нагрева батарей. При большой длине однотрубного контура перепад температур между подачей и обраткой неизбежно сделается заметным и вынудит увеличивать размеры радиаторов, что невыгодно и не всегда применимо с точки зрения дизайна помещений.

Многосекционная батарея — сомнительное украшение для жилой комнаты.

Заметьте, что однотрубная система дешевле в монтаже (просто-напросто из-за меньшей суммарной длины розлива) и более отказоустойчива. До тех пор, пока на концах розлива есть перепад давлений, остановка циркуляции в ней невозможна в принципе.

Однотрубная ленинградка — лидер по отказоустойчивости.

Устройство

Все схемы двухтрубной системы отопления двухэтажного дома имеют одну общую черту: у них есть отдельные розливы подачи и обратки. Розливы соединяются между собой перемычками с установленными в их разрыв отопительными приборами.

Верхний и нижний розливы

В зависимости от расположения розлива подачи выделяют схемы с нижним и верхнем розливами.

В первом случае и подающая, и обратная нитки контура расположены в подвале и соединяются парными стояками. Те, в свою очередь, соединяются между собой перемычками, расположенными в комнатах верхнего этажа или на чердаке;

Выносить перемычки на холодный чердак — не очень хорошая идея. При остановке контура в холода вода зависает в стояках, и трубы на чердаке оказываются прихваченными льдом уже через час после отключения отопления.

Во втором случае подача разведена по чердаку, а обратка — по подвалу. Такая схема сильно упрощает сброс и запуск системы: при сбросе достаточно открыть сбросник на расширительном баке, расположенном в верхней точке розлива подачи, и вся зависшая в трубах вода сольется вниз; при запуске воздух стравливается не на каждой перемычке между , а только на пресловутом сброснике в расширительном бачке.

На мой взгляд, именно верхний розлив наиболее удобен в плане эксплуатации . В домах с верхним расположением подачи на моей памяти ни разу не было серьезных аварий, связанных с разморозкой отопления, в то время как в домах с нижним розливом радиаторы и подводки в подъездах приходилось отогревать каждую зиму.

Гравитационная и принудительная

Двухтрубная система отопления в двухэтажном частном доме может быть реализована с принудительным побуждением циркуляции теплоносителя (для этого используется циркуляционный насос) или с естественной циркуляцией, за счет разницы в плотности горячего и холодного теплоносителя.

Схемы с принудительной циркуляцией выгодны тем, что:

Обеспечивают большую скорость движения теплоносителя и, соответственно, более равномерный и быстрый нагрев радиаторов;
Позволяют обойтись меньшим диаметром розливов.

Главный их недостаток — энергозависимость : насосу требуется круглосуточное питание. Если проблему кратковременных отключений света можно решить, установив источник бесперебойного питания, то отключение электричества длиной в несколько суток оставит ваш дом без тепла.

Системы с естественной циркуляцией полностью энергонезависимы.

Как устроена такая отопительная система?

Котел (как правило, твердотопливный) опускается максимально низко — в подвал или приямок. Радиаторы монтируются выше теплообменника котла. Перепад высоты между ними, собственно, и будет обеспечивать циркуляцию;

Сразу после котла монтируется разгонный патрубок — вертикальный участок розлива, поднимающийся под потолок второго этажа или на чердак. Через него нагретая в котле вода поднимается в верхнюю точку контура, откуда движется по розливам самотеком, за счет собственной тяжести. Отсюда, кстати, и название такой системы — «гравитационная».
Сразу после разгонного патрубка монтируется открытый расширительный бак, выполняющий заодно функцию предохранительного клапана и заливной воронки для заполнения контура водой. Если теплоноситель закипит, пар покинет розлив через крышку бака. Через нее же всегда можно долить воду взамен сброшенной или испарившейся;

Оба розлива — подача и обратка — монтируются с небольшим постоянным уклоном по ходу движения теплоносителя;
Внутренний диаметр розливов делается максимально большим (не менее ДУ32, чаще ДУ40 — ДУ50). Большой диаметр компенсирует минимальный гидравлический напор, создаваемый перепадом температур.

Гидравлическое сопротивление падает с увеличением внутреннего сечения трубы. Чем толще розливы и подводки, тем быстрее циркулирует в них вода.

Как это работает ?

Нагретая котлом горячая вода благодаря уменьшившейся плотности вытесняется в верхнюю точку контура более холодными и плотными массами теплоносителя;
Оттуда она продолжает двигаться по проложенному с уклоном розливу, постепенно отдавая тепло воздуху в комнатах через отопительные приборы;
Отдавший тепло теплоноситель возвращается к котлу и вовлекается в повторный цикл циркуляции.

Очевидные недостатки гравитационной системы отопления — большая инерционность, значительные перепад температур между первыми и последними по ходу движения воды батареями и большие расходы на монтаж розливов.

Тем, где перебои с энергоснабжением носят периодический характер, практикуется монтаж комбинированных систем отопления. Собственно, они представляют собой классическую гравитационную схему с врезанным параллельно розливом циркуляционным насосом. Между врезками насоса монтируется шариковый обратный клапан.

Эта схема работает так:

При включенном насосе вода идет через его врезки. Благодаря избыточному давлению на выходе из насоса обратный клапан закрыт;
При выключении насоса клапан открывается, и вода продолжает медленно циркулировать с естественным побуждением.

Подчеркну: в таких схемах используются только шариковые клапана. Пружинный обратный клапан требует для открытия значительного перепада давлений. Даже если он откроется (что маловероятно), на нем будет теряться существенная часть гидравлического напора.

Конвекционное и внутрипольное

Классическая схема отопления настенными или напольными радиаторами называется конвекционной: тепло распределяется восходящими от отопительных приборов потоками нагретого воздуха. К несчастью, перемешивание воздуха этими потоками недостаточно эффективно: температура под потолком всегда на несколько градусов выше, чем на уровне пола.

Поскольку жители дома, как правило, не имеют обыкновения проводить свой досуг на потолке, более сильный нагрев верхней части объема помещения имеет лишь одно следствие — увеличение теплопотерь через перекрытие и кровлю.

Теплый пол не имеет такого недостатка . Проложенные в стяжке или под чистовым напольным покрытием трубы максимально прогревают комнату именно на уровне пола, что позволяет добиться комфортного распределения температур при минимальных затратах.

Можно ли совместить пол с двухтрубной системой? Если все отопление дома делается низкотемпературным внутрипольным, то двухтрубным окажется только участок между котлом и коллекторами. Дальнейшая разводка будет коллекторной (лучевой).

Видите ли, теплый пол имеет ограничение по максимальной длине контура (100-120 метров), поэтому отопление дома обычно представляет собой несколько параллельно подключенных контуров.

Если теплый пол подключается параллельно высокотемпературному отоплению радиаторами, ему нужен узел согласования температур с термодатчиком, трехпроходным или двухпроходным клапаном и собственным циркуляционным насосом.

Насос приводит в движение теплоноситель внутри низкотемпературной части контура; клапан открывается и впускает в трубы теплого пола новую порцию горячей воды лишь при его остывании до определенной температуры.

Балансировка

Что такое балансировка и зачем она нужна?

Чтобы объяснить это, мне нужно разъяснить еще пару понятий.

Тупиковой системой отопления частного дома называется контур, в котором при переходе теплоносителя из подающей в обратную нитку направление его движения меняется на противоположное. Тупиковые схемы применяются в том случае, если разводке по замкнутому кольцу мешает панорамное окно, высокий проем или другое препятствие;

Попутная система (она же — петля Тихельмана) означает, что вода движется в одном направлении и по подаче, и по обратке.

Петля Тихельмана фактически представляет собой несколько параллельных контуров одинаковой протяженности и одинакового гидравлического сопротивления. Температура батарей в такой системе отопления всегда будет примерно одинаковой.

Петля Тихельмана — несколько параллельных контуров одинаковой протяженности.

С тупиковой системой все гораздо сложнее. Перемычки между розливами подачи и обратки с радиаторами на них — это несколько контуров разной длины и, соответственно, с разным гидравлическим сопротивлением.

Как нетрудно догадаться, разница в гидравлическом сопротивлении повлияет на скорость циркуляции теплоносителя через ближние и дальние от котла батареи. Основной объем воды двинется по короткому пути; дальние приборы будут заметно холоднее, а в сильные морозы они и вовсе могут быть разморожены. Прецеденты на моей памяти были, и не раз.

Чтобы решить эту проблему, проходимость подводок ближних к котлу радиаторов искусственно ограничивается дросселированием. Для этой цели используются дроссели, позволяющие выполнить регулировку своими руками, или термоголовки, регулирующие проходимость в автоматическом режиме и поддерживающие заданную температуру.

Температура батарей после регулировки дросселей меняется в течением получаса — часа. Ручная балансировка достаточно большого контура может занимать до двух дней.

Материалы

Радиаторы

В общем случае для автономной системы отопления лучшим выбором станут алюминиевые секционные батареи. При максимальной (до 200-210 ватт на секцию) теплоотдаче в них привлекает очень демократичная цена секции (от 250 рублей).

Вот формула для расчета потребности дома в тепле: Q=V*Dt*k/860.

В ней:

Q-мощность в КВт;
V-объем всех отапливаемых помещений в кубометрах;
Dt — разность температур внутри и снаружи дома;
k — коэффициент, определяемый качеством утепления дома.

Две переменных нуждаются в комментариях.

Dt вычисляется как разница между температурой, соответствующей санитарным нормам (20 градусов для регионов с температурой самой холодной пятидневки зимы до -31С и 22 для более холодных областей) и температурой самой холодной пятидневки.

Зимние температуры для некоторых городов России. Нужное нам значение — в первом столбце.

Значение k можно взять из следующей таблицы:

Скажем, для двухэтажного дома размером 6х12 метров и высотой 7 метров, расположенного в Севастополе (температура самой холодной пятидневки -11), без внешнего утепления и с однокамерными стеклопакетами, потребность в тепле составит: 6*12*7*(+20 — -11)*1,5/860=18 КВт.

При тепловой мощности в 18 КВт и заявленной производителем мощности секции в 200 ватт их общее количество составит 18000/200=90 (к примеру, 9 радиаторов по 10 секций).

Учтите, что данные производителя верны лишь для дельты температур между теплоносителем и помещением в 70С (скажем, 90/20). Теплоотдача снижается пропорционально перепаду температур и при 60/25 будет составлять всего 100 ватт на секцию.

Трубы

Для разводки отопления в частном доме можно смело использовать все виды высокотемпературных (с заявленной рабочей температурой 90С) пластиковых и металлопластиковых труб. У меня дома смонтирован армированный алюминием полипропилен; с таким же успехом можно было выбрать металлопластик на пресс-фитингах.

Дело в том, что параметры отопления в автономном контуре при минимальной вменяемости его владельца подконтрольны и абсолютно стабильны:

Температура теплоносителя обычно держится в диапазоне 50-75 градусов;
Давление в закрытой системе не превышает 2,5 кгс/см2.

Стабильность давления в закрытом контуре при колебаниях температуры обеспечивается правильно подобранным объемом расширительного бака. Обычно он берется равным примерно 10% объема теплоносителя в контуре. Его количество проще всего измерить, заполнив систему отопления водой и слив ее в любую мерную тару.

А раз все параметры предсказуемы и стабильны — стоит ли переплачивать за надежность , которая просто не будет востребована?

На отоплении не стоит использовать лишь металлопластик на компрессионных фитингах с накидными гайками. Инструкция связана с тем, что он очень чувствителен к малейшим ошибкам при сборке (в частности, к смещению уплотнительных резиновых колец на фитинге) и часто начинает течь на соединениях после нескольких циклов нагрева и охлаждения.

Использовать металлополимерные трубы с компрессионными фитингами на отоплении — не лучшая идея.

Каким должен быть диаметр подводок к батареям и розливов ?

Диаметр розлива зависит от способа побуждения циркуляции. Для гравитационной системы параметры я уже приводил; для контура с принудительной циркуляцией диаметр розлива определяется тепловой нагрузкой на него. Вот данные для средней скорости движения теплоносителя в 0,7 м/с (при такой скорости еще нет гидравлических шумов):

На практике при площади дома до 200 метров на розлив покупается полипропиленовая труба диаметром 25 мм, для подключения радиаторов — диаметром 20 мм.

Не забудьте, что условным проходом, примерно равным внутреннему диаметру, маркируются только металлические трубы. Для пластиковых указывается наружный диаметр и толщина стенок. Вычислить внутреннее сечение трубы можно, вычтя из наружного диаметра удвоенную толщину стенки.

Обвязка котла

У закрытой системы с принудительной циркуляцией она включает:

Расширительный бак;
Циркуляционный насос;
Группу безопасности — манометр, предохранительный клапан и автоматический воздухоотводчик.

Кроме того, все радиаторы, расположенные выше розлива, комплектуются кранами Маевского или автоматическими воздушниками. На скобах выше розлива ставятся такие же воздушники, а на скобах, расположенных ниже розлива — сбросники для полного осушения труб.

Некоторые типы котлов могут похвастаться установленными внутрь корпуса группой безопасности, насосом и расширительным баком. Прежде, чем отправляться за покупками, не поленитесь изучить описание прибора.

Подключение радиаторов

Для секционных радиаторов возможны три способа подключения:

Одностороннее боковое;
Двухстороннее нижнее;
Диагональное.

Какое из них выбрать?

Ответ зависит от двух факторов:

Количества секций батареи;
Ее расположения относительно розлива и/или стояка.

При небольшой длине отопительного прибора (до 7-10 секций) и стоячной разводке оптимальным будет боковое подключение. Разница в диаметре между коллекторами радиатора и вертикальными каналами внутри секции обеспечит его равномерный прогрев по всей длине.

Если количество секций больше 10 и отопительный прибор подключается к стояку или расположенному выше него розливу, наш выбор — диагональное подключение. Оно прогреет все секции, независимо от их количества.

При большой длине батареи и ее расположении над розливами более практичным будет двухстороннее нижнее подключение.

Вот его преимущества:

Радиатор начнет греть сразу после запуска контура, даже без стравливания воздуха. Воздушная пробка будет вытеснена избыточным давлением в верхний коллектор и не станет мешать циркуляции через нижний. При этом секции будут прогреты по всей высоте за счет собственной теплопроводности;
В открытом отопительном контуре периодическое обновление теплоносителя будет способствовать постепенному заиливанию батарей и падению их теплоотдачи. Однако непрерывная циркуляция воды через нижний коллектор не даст илу собираться в нем: батарея не будет нуждаться в промывке в принципе. Для промывки же розлива достаточно раз в два-три года перепустить контур на сброс.

Заключение

Итак, мы познакомились с разновидностями двухтрубных систем и с особенностями их монтажа в частном доме. Дополнительную информацию уважаемый читатель может изучить, просмотрев видео в этой статье. Жду ваших дополнений и комментариев. Успехов, камрады!

Перед нами двухэтажный дачный дом 6х8.
Двухэтажный дачный дом 6х8
Дом рассчитан в основном на постоянное проживание с середины весны по конец осени. К дому нет возможности подключить газ, поэтому в данном случаи будем устанавливать электрический котел.

Однотрубное отопление двухэтажного дома
Первый этаж состоит из прихожей, котельной и двух помещений, имеет общую площадь 40м2.
Второй этаж представляет из себя одно помещение площадью 30 м2.

Электрический котел
Устанавливать мы будем электрический котел мощностью 7,5 кВт. Для дома общей площадью 70 м2, это мало. Так как для комфортного проживание в загородном доме, нужно рассчитывать мощность в 170 Вт/м2. Многие рассчитывают мощность из 100 Вт на м2, но как показывает практика этого недостаточно. Дело в том, что брать за основу 100 Вт/м2 можно для городских квартирах, так как там соседние стены, пол и потолок не контактируют с улицей и вследствие этого имеют значительно меньше теплопотерь.
Также желательно чтобы котел имел запас по мощности равной 30%, это нужно для быстрого разогрева холодного дома или для комфортного проживания во время сильных морозов.
С учетом всех этих расчетов наш котел должен был бы иметь мощность в 15,5 кВт. Но для выделения того объема количества электроэнергии нужно разрешение + каждый кВт превышающий норму будет стоить дороже. Поэтому мы останавливаемся на экономичном варианте в 7,5 кВт. Этой мощности хватит для комфортного отопления первого этажа. Отопление на втором этаже будет резервным и будет подключаться, когда дом уже будет натоплен или когда на улице нет сильных морозов.

Подключение котла

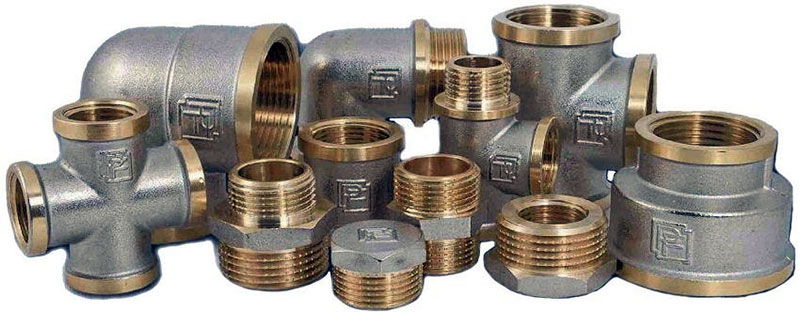

Теперь давайте рассмотрим узлы и детали необходимые для подключения. Наш котел имеет выходы размером 1 1/4 дюйм с наружной резьбой. Для подключения к котлу мы используем соединение 1 1/4 х 1 вн-нр, затем подключаем шаровой кран 1” со сгоном и пресс фитинг 32х1”.

Так как в нашем котле не установлена группа безопасности, расширительный бак, насос, то мы ставим все это самостоятельно.
Чтобы подключить группу безопасности мы используем тройник 32х26х32, металлопластиковую трубу 26 мм и пресс фитинг 26х1” нр.

Разводка магистральных труб
В качестве магистральной трубы мы используем металлопласик 32 мм, который потом делится на 2 магистральные трубы 26 мм (для первого и второго этажа). Перед трубой на второй этаж ставим шаровой кран, необходимый для того чтобы иметь возможность отключать/включать отопление на втором этаже.

Подключение котла к обратке выполняется аналогичной подающей трубе.
Затем ставим в нижнюю точку системы отопления узел слива/залива теплоносителя.

Устанавливаем фильтр и циркуляционный насос.

Подключаем расширительный бак объемом от 18 до 25л. На трубу идущую на второй этаж ставим отсекающий кран.
Монтаж радиатора
Затем прокладываем магистральные трубы и монтируем радиаторы. В данном случаи мы не стали устанавливать на радиаторы терморегуляторы и в качестве примера установили ручные регулировочные краны. Температуру в каждом отдельном радиаторе вы устанавливаете самостоятельно.

Остальные радиаторы устанавливаются аналогично.

У нас получилась простая система отопления с возможностью отключения линии второго этажа.

Для владельцев частных домов и малоэтажных коттеджей проблема выбора между централизованным и автономным отоплением не стоит – преимущество явно на стороне газовых или твердотопливных котлов, работающих только на отопление частного домостроения. Этот способ намного эффективнее, чаще и экономнее, а собственная система отопления разрешает регулировать температуру в каждом отдельно взятом помещении в соответствии со своими требованиями. Поэтому основная задача – правильно выбранная схема отопления двухэтажного дома, например, такая:

Расчет отопления 2-этажного здания

Расчет энергоэффективности, теплоотдачи и технических параметров отопления определяет ее рабочие характеристики, количество теплопотерь в доме, мощность теплогенератора, количество радиаторов, их месторасположение и т.д.

Производительность котла, который обеспечивает эффективное отопление двухэтажного дома, вычисляется по общим результатам потерь тепла в здании. В исходные данные для расчетов должны входить:

Площадь каждой их обогреваемых комнат и общая площадь всех помещений в доме.
Климатические и географические особенности местности.
Теплоизоляция здания и каждой комнаты.
Стройматериалы, из которых выстроены несущие стены, межкомнатные перегородки, потолочные и другие перекрытия, а также их толщина.
Конструктивное решение кровельной системы, наличие или отсутствие мансарды, чердака, надпотолочного технического места.
Габариты окон и дверей, качество их утепления.

Смотреть видео или скачать ролик о разных схемах 2-трубного подсоединения можно здесь:

Из чего состоит система отопления

Электрический, твердотопливный, жидкотопливный, газовый теплогенератор – это основной узел в отопительной системе и в схеме с ГВС. Средний стандартный норматив производительности котла – 100 Вт/1 м 2 площади с потолками высотой ≤ 3 м в утепленном помещении. Котел должен иметь запас мощности ≤ 20%. При организации ГВС запас мощности должен быть увеличен до 45-50%.

Корпус любого котла отопления одноэтажного дома с естественной циркуляцией или с принудительной может быть чугунным или металлическим. Сам теплогенератор может крепиться на стене или стоять на полу. Напольный агрегат рекомендуется монтировать или в отдельном здании, или в отдельном изолированном помещении. В этом помещении должна быть оборудована вентиляция, установлен бойлер для ГВС, смонтирован дымоход.

Если разрабатывается проект отопления двухэтажного дома с настенным агрегатом на газе, то дымоходный канал не нужен. Также не нужно выполнять требование к установке агрегата в отдельном здании или помещении. Котел в двухэтажном доме с одним контуром работает только на отопление здания. Если теплогенератор двухэтажного частного дома своими руками предназначен и для вырабатывания горячей воды (ГВС), то устанавливают двухконтурный агрегат.

Энергия от теплогенератора в трубы и батареи передается двумя способами: отопление с естественной циркуляцией или обогрев с принудительной циркуляцией теплоносителя по трубам отопления двухэтажного дома. Современные модели 2-контурных котлов имеют свой собственный насос, обеспечивающий циркуляцию нагретой воды или антифриза, и снабжены расширительным резервуаром закрытого типа.

Радиатор – это изделие из биметалла или с анодированием, также он может быть сделан из алюминия, стали, чугуна. Коэффициент теплоотдачи и степень инерционности радиатора находятся в прямой зависимости от габаритов и материалов, из которых сделан прибор. Габариты определяются количеством секций, стандартное их количество – семь. Также для работы радиатора на нем должен быть установлен кран Маевского, запорная арматура (вентиль) и терморегулятор.

Где рекомендуется устанавливать батарею, обычно указывается в паспорте к нему. Это оконные проемы (под подоконниками), около входных дверей и расчетные места по периметру комнаты. К стоякам и трубам отопления радиаторы подключаются двухсторонним или односторонним способом по диагонали, сверху или снизу. Тип подключения определяет производительность батареи.

Любые схемы отопления двухэтажного дома с естественной циркуляцией или с принудительным движением воды рассчитываются на определенное число батарей (I), и их количество определяют по следующей формуле:

I = S х k 1 х k 2 х k 3 х k 4 х 100 / P (единиц), где

S – площадь отапливаемой комнаты в квадратных метрах;
P – производительность одной секции батареи (Вт);
K I – коэффициент, применяемый к стеклопакетам;
K II – коэффициент теплопотерь, применяемый к внешним стенам;
K II – коэффициент, значение которого зависит от кровельной системы – ее способа утепления и конструкции;
k iv – коэффициент, значение которого зависит от высоты потолочного перекрытия (k iv = 1, если высота потолка ≤ 2,5 м).

Трубы отопления обеспечивают движение, распределение и обратный ход горячей воды в теплогенератор. Значение сопротивления потока определяется гладкостью внутренней поверхности магистрали и выбранным способом передвижения воды – схема отопления двухэтажного дома с принудительной циркуляцией или система отопления двухэтажного частного дома с естественной циркуляцией. Каждая схема отопления 2-этажного частного дома должна быть герметичной, что обеспечивается качеством обвязки.

Расширительный бак, которым оснащается двухтрубная система отопления двухэтажного дома закрытого или открытого типа, нужен для сохранения требуемого объема воды, циркулирующей в трубах. Резкий нагрев теплоносителя – это увеличение его объема, и лишняя жидкость выдавливается в расширительный резервуар.

В бачке есть воздушная камера и камера для теплоносителя, которые разделяются мембраной. Закрытые схемы смонтированы так, что резервуар крепится на обратке, перед всасом насоса. Но такая конструкция должна предусматривать крепление бачка на высоте ≥ 1 м.

Расширительный резервуар открытого типа монтируется в самой высокой точке отопительной системы. Объем бачка должен иметь 10-процентный запас по объему. Отправной точкой объема считается общий литраж теплоносителя в трубах. Недостаток такой конструкции – быстрое испарение воды из бачка.

Запорная арматура помогает смонтировать схемы отопления таким образом, чтобы их можно было ремонтировать или обслуживать, не отключая отопление полностью. Краны или вентили могут врезаться до или после любого прибора или узла, требующего дальнейшего обслуживания, а также на входе системы.

Предохранительный и обратный клапаны, автовоздухоотводчик, запорная арматура для балансировки давления называются предохранительными. Эти устройства предохраняют трассу отопления от гидроударов и резких скачков скорости и давления теплоносителя. Отсекающий клапан перекрывает газ (электричество, подачу другого типа топлива), как только срабатывает любой из датчиков, например, газоанализатор, или прекращается работа насоса.

Электромеханический или электронный вентили, терморегулятор – это регулирующая арматура, которая предназначена для стабилизации рабочих параметров отопительной схемы.

Гидравлическая, термодинамическая стрелка, коллектор – для разветвления гидроконтуров, уменьшения теплопотерь, повышения проходимости воды и раздачи тепла по всей сети радиаторов. Рядом с коллектором обычно монтируют контрольные приборы и аппаратуру.

Насос в системе отопления частного дома необходим для продвижения воды по теплотрассе, его наличие – это возможность не соблюдать уклоны и геометрию магистрали, которой требует система отопления с естественной циркуляцией.

Расчет производительности насоса: Q = P/ ΔT х 1,16 (м/сек, л/сек, м 3 /час).

Символ	Что обозначает	Единица измерения
Q	Максимальная прокачка подачи через насос	л/с, м 3 /час
P	Максимальная производительность теплогенератора	кВт
ΔT	Теплоотдача с батарей, базовое значение 20 0 C	0 C
1,16	Удельная плотность теплоносителя (вода)	Вт/час
H	Давление замкнутой схемы	Па
R	Гидропотери в магистрали (если делать отопление в двухэтажном частном доме своими руками), 150	Па/м
L	Общая длина всех контуров	м
Z ƒ	Коэффициент шероховатости	1,3 – для фитингов и шаровой запорной арматуры; 1,7 – для термовентилей, 2- или 3-ходовых вентилей

Разные решения по отоплению

Как устроена однотрубная система отопления двухэтажного дома, схема приведена ниже. Принцип состоит в последовательном включении обогревательных приборов. Поток жидкости будет стабильным, если использовать трубы Ø ≥ 32 мм. При таком диаметре трубной магистрали хорошо будет работать и гравитационная система отопления двухэтажного дома, то есть, без насоса.

Из-за разницы температуры и давления в начале и в конце магистрали движение воды будет медленным, но постоянным. Недостаток такой схемы состоит в том, что каждая следующая батарея будет холоднее предыдущей. Поэтому перед тем, как сделать отопление по 1-трубной схеме, просчитайте общую длину труб. Чем длиннее магистраль, тем менее эффективно она будет обогревать дом.

Также первый вариант более известен, как ленинградская система отопления (схема для двухэтажного дома или одноэтажного здания). Чтобы повысить КПД схемы, можно врезать насос, запорную арматуру с термостатическими клапанами, установить байпас.

Двухтрубное отопление в двухэтажном частном доме своими руками устраивают по принципу деления подающего и обратного потоков жидкости. Контур такой схемы требует параллельного подсоединения входа и выхода нагревательных батарей. Температура воды в секциях будет всегда одинаковой, а стабильная работа теплогенератора не зависит от расстояния и длины магистрали.

Если сделать отопление по 2-трубной схеме, то врезка кранов и терморегуляционных вентилей поможет обслуживать и ремонтировать узлы и отдельные участки без полного отключения. Если же в такую схему включить гидравлическую стрелку с коллектором компланарного типа, то все дополнительные контуры можно будет разделить.

Коллекторное подсоединение разводки

Лучевая разводка (звезда) – это коллекторная система отопления двухэтажного дома, которая предусматривает радиальную укладку труб трубопровода и подсоединение к ним автономных схем. Если соблюдать одинаковую длину разводки в домике, то гидробаланс будет стабильным, теплообмен повысится, сопротивление в трубах уменьшится. Правильный расчет подачи будет соблюден при монтаже регулировочной арматуры и насоса в каждом из подключенных контуров. Недостаток схемы – большой расход стройматериалов, высокие трудозатраты. Достоинства – точная регулировка каждого радиатора, высокий КПД, легкое обслуживание.

Как правильно и равномерно распределить теплоноситель по высоте

Подача воды снизу вверх в схеме отопления в частном доме в два этажа – это, прежде всего, подсоединение стояков на первом этаже или в подвале. 2-трубный контур – это сделанная параллельная трасса подачи и обратки. Вода движется наверх и, проходя через батареи, начинает движение вниз, к котлу. Трубы подачи должны заканчиваться выше батарей второго этажа. Вся подающая магистраль должна иметь общий клапан для стравливания воздуха. На каждый радиатор ставят свой кран Маевского.

Разводка с верхним подключением обогрева – это движение воды сверху вниз. По основной трубе подачи вода попадает в закольцованную разводку или в тупиковые отводы схемы. Подача в радиаторы осуществляется с чердачного утепленного помещения. Дальше по вертикально смонтированным трубам вода попадает в общую обратку и по ней – в рубашку теплогенератора. На этапе проектирования такой разводки необходимо учитывать месторасположение насоса – он должен быть включен в трубу обратного хода в непосредственной близости от котла. Пользоваться циркуляционным насосом в таком варианте подключения обязательно, иначе движения теплоносителя не будет, кроме первых радиаторов.

Двухтрубное отопление частного дома в вертикальном исполнении с любым вариантом подключения подачи требует постоянного контроля за балансом давления и температуры. Но если условия контроля и возможности регулировки обеспечены, система будет работать стабильно и в плане выдерживания нужного давления, и в плане соблюдения температурного режима.

Изучить и понять, как работает отопление частного дома, достаточно просто. Сложнее проделать всю работу самостоятельно и бесплатно, поэтому помощь профессионалов здесь не помешает.
