Установка вентилятора в ванной необходима, если естественная система вентиляции не справляется со своей задачей. Признаком нерабочей вентиляции является постоянная сырость, конденсат и запотевшие зеркала в ванной. Если ванная совмещена с санузлом, то возможно появление неприятного запаха и различных микробов в виде грибка и плесени, которые оказывают отрицательное действие на здоровье и жизнь человека. Плесень и грибок снижают срок службы стиральных машин, душевых кабин, разрушают межплиточные швы на стенах.
Проверка вентиляционных каналов
Если в вашей ванной имеются такие проблемы, то необходимо проверить работоспособность вентиляционных каналов. Это делается довольно просто: к решетке вытяжки нужно поднести горящую спичку. Если огонь будет тянуться по направлению к решетке или затухнет, то каналы вентиляции вполне работоспособны и нормально справляются с вентиляцией помещения ванной комнаты. При этом нет смысла устанавливать и подключать дополнительную вентиляцию.
Если спичка продолжает гореть, и пламя не реагирует на вытяжную решетку, то необходимо прочистить каналы вентиляции и установить вентилятор. Сегодня на рынке электротехнических устройств представлено много разных видов вентиляторов, имеющих отличия по принципу работы, устройству и функциональности. Для бытовых условий в ванной комнате обычно устанавливают осевой вентилятор.
Выбрав подходящий вентилятор, можно приступать к его установке. Все рекомендации и советы по установке подойдут для ванной, туалета, а также для кухни.
Требования к монтажу
Установка вентилятора в ванной должна выполняться с соблюдением некоторых условий, чтобы вентилятор качественно выполнял свои задачи:
- Необходимо наличие нормально действующего канала вентиляции. При засоренном канале, вытяжка не даст необходимого эффекта, поэтому в данном случае без чистки канала не обойтись.
- При вытягивании влажного воздуха из ванной, он должен замещаться новой порцией. Поэтому, необходимо наличие под входной дверью в ванную комнату небольшой щели, для обеспечения нормальной вентиляции воздуха.
- Вентиляция ванной будет работать качественно, если сделан правильный выбор вентилятора с учетом качества, функциональности, шумовых параметров и производительности.
Подготовка к монтажу
Установка вентилятора в помещении ванной комнаты не вызывает больших трудностей. Лучше выбрать влагозащищенное исполнение вентилятора, со встроенным датчиком влажности, который будет контролировать параметр влажности воздуха. Такая вытяжка автоматически запустится, когда влажность превысит установленную границу.
При самостоятельном монтаже вентилятора потребуется выполнение следующих работ:
- Проложить кабель.
- Подготовить место для монтажа, расширить канал вентиляции, если его размеры не соответствуют приобретенному оборудованию.
- Подключить вентилятор к электрической сети.
- Установить вентилятор в сборе в канал вентиляции.
- Заделка монтажной пеной пустот.
- Шпаклевка.
С этой работой можно справиться собственными силами.
Для повышения эффективности работы вентиляции необходимо, чтобы с одной стороны ванной комнаты был заход воздуха, а с противоположной стороны воздух должен выходить. Если расстояние между входом и выходом воздуха будет слишком мало, то эффективность вентиляции значительно снижается. Лучше, если в нижней части двери ванной будет установлена решетка.
Подготовка места для монтажа
Наиболее удобным местом для монтажа вентилятора в ванной является выходное вентиляционное отверстие, ведущее в вытяжную домовую шахту. Такие отверстия существуют практически во всех квартирах для функционирования естественной вентиляции. Канал вентиляции стандартного типа может обеспечить прохождение воздуха, нагнетаемого вентилятором, имеющего мощность не более 100 кубометров в час.
Установка вентилятора выполняется в отверстие канала вентиляции. Поэтому вытяжку необходимо выбирать с учетом размера канала для нормальной установки оборудования. Диаметр этого отверстия выполняется стандартной величины: от 100 до 150 мм.
Если вы неправильно выбрали диаметр вентилятора, а возможности обменять его на другой уже нет, то это можно исправить, увеличив отверстие перфоратором. В обратном случае, если отверстие слишком большое для данного размера вентилятора, то можно выбрать вставку из пластиковой трубы и вставить ее в вентиляционное отверстие. Вокруг вставленной трубы необходимо заделать пустоты монтажной пеной, дождаться ее засыхания, срезать лишнюю пену ножом, и зашпаклевать оставшиеся неровности.
Если объем помещения ванной комнаты большой, что часто бывает в просторных квартирах, то целесообразно приобрести более мощный вентилятор. В таком случае для монтажа такого устройства наверняка придется пользоваться перфоратором и пробивать в стене еще один канал вентиляции. Такую работу лучше доверить профессиональным работникам.
Варианты схем подключения
Прежде всего, кабель питания должен быть подведен к месту где подразумевается установка вентилятора. Это выполняется обычно во время ремонтных работ, кабель прокладывается в стену. Можно проложить кабель на поверхности стены с укладкой его в кабель-канал. Затем кабель подключают к розетке, а в розетку вставляют вилку питания вентилятора.
Удобство вентилятора в применении зависит от его функциональных и технических возможностей, и от способа его включения. Подбирая схему подключения, необходимо тщательно продумать, как будет работать вся система. Переделка неправильно выбранной схемы доставит немало хлопот и неприятностей.
Включение вентиляции с помощью шнура
Существует много способов подключения вентиляторов к питанию. Некоторые исполнения снабжены выключателем, расположенным на корпусе. Обычно выключение и включение вентиляции выполняется шнуром, за который нужно дергать.
Такое управление не всегда доставляет удобство, так как вентиляторы могут находиться высоко под потолком или в труднодоступных местах над унитазом или ванной. Если ремонт помещения не завершен, то можно найти удобное место для расположения шнура, и проложить кабель в нужное место.
Включение вместе с лампочкой
Наиболее дешевая установка вентилятора является подключение его параллельно с лампой освещения. При этом вентилятор будет работать одновременно с лампой. При выключении света вентиляция будет отключаться.
Преимуществом такой схемы является низкая стоимость и простое подключение. К недостатку можно отнести работу вентилятора даже тогда, когда для этого нет надобности. И наоборот, недостаточное проветривание, когда в этом есть необходимость. Поэтому при такой схеме приходится включать свет в ванной, чтобы дополнительно проветрить ее. Такой порядок работы уменьшает срок службы электрического двигателя вентилятора, так как включение и выключение происходит гораздо чаще, что отрицательно влияет на механическую и электрическую часть мотора.
Работа от отдельного выключателя
Чтобы вытяжка работала только в необходимые моменты, существует схема подключения через отдельный выключатель, который располагают на вентиляционной решетке или на стене. Это более дорогостоящий вариант схемы, так как потребуется более длинный кабель, и некоторое усложнение схемы.
При этом подключение не будет совмещаться с освещением. Необходимо собрать схему, аналогичную схеме освещения, с тем отличием, что вместо лампы будет подключен вентилятор.
Вентилятор лучше подключать отдельным кабелем через двухклавишный . Двигатель вентилятора будет работать только при необходимости, независимо от работы освещения. Недостатком такой схемы является то, что можно забыть о включенной вытяжке, и она будет работать без необходимости, расходуя электроэнергию.
Автоматическая система
Современные устройства часто стали оснащаться и . По сложности эта схема аналогична схеме работы с выключателем. Электродвигатель подключают с помощью трех проводов: два из них – это питание, а третий идет на сигнальную лампу. Работа заключается во включении вентилятора совместно с освещением, и выключении через определенное время после выключения освещения. Этого времени достаточно для нормальной вентиляции помещения.
В торговой сети также представлены вентиляторы с обратной работой. Электродвигатель не будет работать, пока включен свет, и запускается после отключения света на то время, которое настроено на таймере.
Порядок подключения и установка вентилятора:
- Снять переднюю решетку. При этом станут доступны клеммы для подключения.
- Подключить провода к вентилятору с помощью клеммной колодки. При этом необходимо соблюдать маркировку проводов по цвету. Синий провод – ноль, фаза обычно бывает красного, белого или черного цвета.
- Вставить вентилятор в отверстие вентиляции.
- Закрепить корпус вентилятора в вентиляционном отверстии в стене с помощью дюбелей, находящихся в комплекте, либо с помощью клея или строительного герметика.
- Установить на вентилятор перед крышкой москитную сетку, чтобы насекомые не проникали в ванную.
Зачем нужен вентилятор в ванную комнату? Климатические характеристики в ванной комнате самые сложные в квартире. Повышенная влажность воздуха и высокие температуры крайне отрицательно влияют не только на материалы отделки стен и потолка, но и на электрическую проводку, бытовые приборы и т. д. Еще один важный момент – появление плесени. В физике существует понятие точки росы. Она зависит от относительной влажности и температуры. Чем больше влажность, тем выше температура, при которой образуется конденсат. Если нет вентиляции, то в результате повышения влажности роса появляется на стенах и потолках при температуре ≈ +18–20°С. Как следствие в углах растет грибок – очень аллергенный микроорганизм.
Параметры вентиляции помещений регулируются действующим СНиП 41–01–2003. Стандарт прописывает несколько типов вентиляции и кратность обмена воздуха.
СНиП 41-01-2003. Отопление, вентиляция и кондиционирование
Вентиляция может быть двух видов.
Естественная
При помощи специальных отверстий в ванных комнатах обеспечивается приток свежего воздуха и удаление отработанного. Обмен происходит за счет разности давлений – теплый воздух из помещения поднимается вверх и по вентиляционным воздуховодам выбрасывается в атмосферу. Свежий воздух поступает снизу через отверстия в двери. Размеры отверстий рассчитываются с учетом климатической зоны размещения зданий, объема помещения и кратности обмена. В ванных комнатах воздух должен меняться 6–8 раз в час.
Преимущества такой системы – простота и автономность функционирования.
Недостатки – большая зависимость от погодных условий, вероятность появления обратной тяги. Воздух не вытягивается из помещения, а нагнетается. В результате такого явления повышается влажность во всех помещениях.
Высокая влажность — причина появления плесени и грибка
Еще один недостаток – большие теплопотери. В условиях постоянного повышения цен на энергоносители увеличиваются затраты на содержание помещений. Владельцы жилья различными методами пытаются уменьшить потери. Делать это надо умеючи, в результате непрофессионального вмешательства вместо желанной экономии можно получить серьезные убытки. Придется ремонтировать стены и потолки ванных комнат.
Принудительная
Для подачи/вытяжки воздуха используются вентиляторы. Вентилятор вытяжной для ванной удаляет воздух только в заданный период времени или при определенных значениях влажности воздуха (в зависимости от типа и возможностей устройства), поступление свежего обеспечивается специальными продухами. По способу подачи или вытяжки воздуха принудительная вентиляция может быть вытяжной, приточной или приточно-вытяжной. Если вентилятор только удаляет воздух – система принудительно вытяжная, если только нагнетает – принудительно приточная. Если есть два вентилятора, один из которых подает, а второй удаляет, то система называется приточно-вытяжной.
Использование принудительной системы вентиляции ванной комнаты позволяет добиваться регламентируемых значений влажности при минимальных потерях тепла. Какой именно тип вентилирования выбирать, зависит от возможностей и пожеланий владельца квартиры и архитектурных особенностей здания.
Ограничения по установке вентиляторов в ванную комнату
Очень важно знать этот момент, не во всех домах действующие отраслевые постановления разрешают установку электрических вентиляторов. Главным образом такие ограничения касаются многоквартирных домов, особенно старой застройки. Не все варианты естественной вентиляции можно переделывать в принудительную. Почему?
Эффективность естественной вентиляции зависит от многих составляющих, с учетом этого рассчитывается сечение воздуховодов. Такие расчеты делаются как по отдельной квартире, так и по всему дому. После установки вентиляторов в существующие воздуховоды изменяется их сечение. Следствие – уменьшается проходимость, фактическое движение воздуха не отвечает расчетному. При выключенном вентиляторе вентиляции вообще не происходит. Еще одна проблема – появляются риски попадания отработанного воздуха из одной квартиры в смежные. В связи с такими проблемами, установка вентиляторов в многоквартирных домах с естественной общей вентиляцией в большинстве случаев не допускается. Это следует иметь в виду перед принятием решения об установке электрического вентилятора в ванной комнате.
Как рассчитать мощность вентилятора
Отталкиваться следует от требования санитарных органов. Кратность обмена для ванных комнат колеблется в пределах 6–8 раз в час. Вентилятор для ванной должен обеспечивать этот показатель. Рассмотрим пример, как нужно делать расчеты. Исходные данные: ширина комнаты 2,5 м, длина 3,0 м, высота 2,7 м. Как узнать минимальную производительность вентилятора? Подсчитаем объем помещения: 3,0×2,5×2,7=20,25 м3. Для обеспечения комфортности пребывания в ванной комнате кратность должна быть 8, объем умножим на это значение и получим 162 м3. Именно столько воздуха в час должен вытягивать или подавать вентилятор. Конкретную модель нужно подбирать с запасом по мощности примерно 20%. В данном случае рекомендуется купить устройство производительностью ≈ 200 м3.
Дополнительно следует принимать во внимание шумность и безопасность вентиляторов. Согласно нормативным требованиям шумность вентилятора не может превышать 30 дБ, в противном случае разражается психика пребывающих. Герметичность корпуса не ниже IP 44. Механизм защищен от попадания разнонаправленных водяных брызг и твердых частиц диаметром более 0,1 мм. Технические данные любого вентилятора указываются производителем в паспорте или инструкции пользования.
Требования СанПиН к ванным комнатам
Согласно положениям СанПиН 5179–90 относительная влажность должна быть ≈ 65%, температура зимой +25°С, летом +18°С. Скорость движения воздуха ≤ 0,3 м/с. Во время выбора типа вентилятора учитывайте эти значения. Вытяжное отверстие должно быть на максимальном удалении от приточного, вывод отработанного воздуха вверху, приток свежего внизу.
Виды вентиляторов для ванных и их краткие характеристики
В зависимости от способа забора воздуха и принципа создания высокого давления потока все вентиляторы делятся на несколько типов:
Различные производители выпускают модификации, отличающиеся размерами, наличием дополнительных аксессуаров, дизайнерским оформлением и степенью защиты корпуса от влаги и пыли.
Дополнительное оборудование к вентиляторам
Устанавливается для облегчения процесса управления работой вентилятора, дает возможность проветривать ванную в автоматическом режиме.
- Обратный клапан. Пластиковая или металлическая заслонка на шарнирах, во время включения вентилятора открывает, а после выключения закрывает условный проход вентиляционного канала. Не допускает эффекта обратной тяги, в помещение не попадают насекомые и пыльный наружный воздух.
- Датчик влажности . Подключается к двигателю вентилятора, параметры срабатывания настраиваются потребителем. При повышении влажности в помещении выше установленных пределов автоматически включается вытяжка, при стабилизации показателей влажности вентилятор выключается. Среди всех используемых дополнительных устройств автоматизации такой тип вентиляторов считается самым эффективным.
- Датчик движения. Вентилятор работает только при наличии в ванной людей. Практика показывает, что вложенные средства не соответствует ожидаемому эффекту. Дело в том, что за короткое время пребывания людей в ванной влажность воздуха не успевает стабилизироваться. Вентилятор должен работать минимум час после принятия водных процедур, только после этого климатические показатели достигают нормальных показателей.
- Реле времени. Вентилятор включается одновременно с включением света в ванной комнате. Выключение выполняется через определенное время после выключения света. Более удачный вариант автоматизации. Недостаток – в ванных комнатах не всегда нужно включать свет. Еще одна проблема – требуется дополнительная электрическая арматура для включения в сеть электродвигателя.
Об этих моментах не говорят производители, но потребители должны знать реальные преимущества и недостатки дополнительного оборудования. Стоить они могут довольно дорого, а эффект от их использования приближается к нулю.
Критерии выбора модели
Мы уже упоминали один критерий выбора вентилятора – производительность по воздуху. Теперь на нем нужно остановиться более подробно. Во время расчетов кратности обмена воздуха строительные нормы и правила имеют в виду, что естественная вентиляция работает непрерывно. Исходя из этих данных считается, что кратность обмена воздуха должна быть 6–8 в час, в сутки соответственно минимум 6×24=144 раза. Столько раз должен меняться воздух в ванной комнате.
Электрический вентилятор не работает 24 часа, а это значит, что санитарные нормы не соблюдаются. Если вентилятор включается только во время пребывания в помещении людей, то эффект от такой вентиляции минимальный. Какой выход? Есть два варианта. Первый. Устанавливать мощные вентиляторы, что сложно с инженерной точки зрения и нецелесообразно экономически. Второй – вентилятор дожжен работать круглосуточно. Тогда зачем он нужен? Лучше пользоваться обыкновенной естественной вентиляцией.
Практики советуют использовать третий вариант. Устанавливать такие вентиляторы, которые незначительно препятствуют естественной вентиляции, при включении они лишь кратковременно ее увеличивают. Не покупайте слишком закрытых декоративных решеток, осторожно используйте вентилятор для ванной бесшумный с обратным клапаном, закрывающим просвет воздуховода.
Видео — Накладной бесшумный бытовой вентилятор с обратным клапаном
И последнее. Не спешите устанавливать встроенные вентиляторы, такие устройства нужно предусматривать еще на стадии проектирования вентиляционных систем. Если их монтировать в существующие воздуховоды, то сечение канала уменьшается минимум на 25%.
В многоквартирных домах появляются риски перетока влажного воздуха к соседям. Дело в том, что эти строения имеют общие воздуховоды ванных комнат для всех этажей. Если в ванных комнатах нижней и верхней квартиры будут установлены канальные вентиляторы, в нижней вентилятор будет включен, а в верхней нет, то в среднюю поступает влажный воздух. Как следствие – проблемы с соседями, а после их обращения в органы местного самоуправления все незаконно установленные вентиляторы заставят демонтировать, уплатить штраф и моральный ущерб пострадавшим. И все будет законно и справедливо. Кроме того, в старых домах вентиляционные каналы сделаны из красного кирпича. Недостаточный воздушный поток становится причиной переувлажнения кирпичей, вод воздействием влаги они начинают крошиться, куски падают вниз. Со временем вентиляционный канал может настолько засориться, что прекратит выполнять свои функции. Для восстановления работоспособности нужно его переделывать, это сложно, долго и дорого.
Вентилятор для ванной
Монтаж внешнего (накладного) вентилятора
Один из наиболее удачных вариантов устройства вентиляции в ванной комнате. Установить накладной вентилятор не очень сложно, главное знать и соблюдать рекомендации специалистов.
Как выполняется монтаж?
Шаг 1. Выберите тип и мощность устройства, как это делается, мы уже рассказывали. Если планируете устанавливать вентилятор для ванной с обратным клапаном, то помните об их проблемах. В выключенном состоянии вентиляция полностью прекращается, увеличивайте время работы. Для этого рекомендуется его подключить к отдельному выключателю, что позволит регулировать время работы в широких пределах вне зависимости от пребывания в ванной людей. Вы сможете самостоятельно регулировать время работы в зависимости от влажности в ванной комнате. Устройство должно работать до тех пор, пока полностью не испарится влага со всех поверхностей. Устанавливать различные дорогостоящие устройства для автоматического включения/выключения нецелесообразно.
Шаг 2. Продумайте электрическую схему подключения. Если дом строится, то проблем нет, можно выбрать любой тип вентилятора и сделать его подключение до начала отделочных работ ванной комнаты. Если вентилятор устанавливается в жилом помещении, то появляются сложности. Какие?
- Нужно знать, в каком месте размещены коробки разводки. В старых строениях они заметны, новые строения имеют срытый вариант разводок. Найти их сложно, необходим план проводки или специальные инструменты.
- Если потолки оштукатурены, то следует готовиться к штроблению. Это трудоемкие и пыльны работы. Кроме того, придется заделывать канавки, а это сделать может далеко не каждый, требуются навыки профессионального строителя.
Отдельный вопрос – стены под плиткой. Снять их большая проблема, не повредить материал – еще труднее. Заменить поврежденную плитку новой не так просто, вряд ли в магазине найдется точно такая же. Выход из положения один – попытаться создать на стене подобие узора, для этого нужно демонтировать большие участки старой плитки.
Аккуратный демонтаж плитки
- Если потолки подвесные или натяжные, то монтаж проводки становится еще проблемнее. Натяжные потолки следует снять, подключить вентилятор и потом повторно смонтировать. С подвесными сложнее, их нельзя демонтировать. Выход – попытаться протянуть провода сквозь существующие технологические отверстия, а потом все заделывать.
Если такие работы для вас покажутся очень сложными, то советуем делать проводку открытого типа. Конечно, провода не украшают ванную комнату, но другого выхода нет.
Уменьшить объем строительно-монтажных работ можно за счет подключения к существующей лампе освещения. Она смонтирована, как правило, на потолке, расстояние до вентиляционного отверстия минимальное. Такой способ уменьшит количество работ, но ограничит параметры регулировки времени функционирования устройства. Вентиляция будет работать только при включенной лампочке. Мы уже упоминали, что не во всех ванных комнатах нужен свет во время принятия водных процедур. А это значит, что его специально придется включать для вентиляции. Кроме того, время вентилирования явно недостаточно для полного удаления лишней влаги или неприятных запахов.
Конкретное решение по способу подключения принимайте на месте с учетом своих возможностей и особенностей помещения.
Шаг 3. Замерьте общую длину проводки, купите кабель, выключатель, разъемы и т. д. Сечение кабеля должно отвечать мощности электрического двигателя. Большинство бытовых вентиляторов имеет мощность менее 500 Вт, достаточно кабеля с сечением жилы ≈ 1 мм2. Данные указываются на изоляции, обращайте на них внимание.
Важно. Если проводка будет внешней, то изоляция кабелей должна быть рассчитана на эксплуатацию в условиях повышенной влажности.
Крайне желательно, чтобы устройство имело заземление. В новых строениях это не проблема, современные государственные стандарты категорически требуют такой проводки. Если она есть – покупайте трехжильный кабель.
В старых домах с подключением заземления ничего сделать не удастся. Единственный совет – очень внимательно выполняйте все соединения, никогда не нарушайте ПУЭ. Не используйте скрутки концевиков кабелей, соединения должны быть только при помощи клеммников.
Кроме того, вентиляторы для ванной комнаты обязательно должны иметь полный комплект оборудования для защиты от перегрева и короткого замыкания. Не пытайтесь самостоятельно изменять заводские регулировки защитных реле, непрофессиональное вмешательство в работу сложной аппаратуры выводит ее из строя или делает бесполезной. Пока сработает разрегулированное реле, обмотки двигателя сгорят.
Шаг 4. Подготовьте место для установки вентилятора. Нужно выровнять плоскость прилегания декоративной решетки, почистить канал от пыли и грязи. При необходимости немного расширьте воздуховод. Выравнивайте поверхности с запасом по площади, таким способом удастся сделать менее заметным место стыка. Если по время подготовки появились сомнения в надежности мест крепления решетки, то их дополнительно усильте. Продолбите отверстия побольше и заделайте их цементно-песчаным раствором, — это гарантирует прочность фиксации дюбеля.
Шаг 5. Соберите вентилятор согласно инструкции производителя. Обращайте внимание на плотность затягивания соединений. Вентилятор будет установлен в неудобном для обслуживания месте, все работы должны быть выполнены с максимальной надежностью.
Шаг 6. Примерьте вентилятор, вставьте его на место и убедитесь, что он входит свободно, решетка плотно прилегает к поверхности потолка или стены. Обнаруженные недостатки сразу исправляйте.
Шаг 7. Подсоедините вентилятор к питанию и проверьте его работоспособность на всех режимах.
Полностью отключите устройство и рукой проверьте температуру нагрева. Если обнаружились горячие места, то нужно найти причину нагрева. Из-за чего перегревается вентилятор?
- Недобросовестный производитель. Называть страну нет необходимости. Недобросовестные производители экономят на толщине медной проволоки обмотки статора и ротора. Кроме того, для изоляции используются некачественные материалы. В результате по обмоткам протекает ток высокого значения, изделие нагревается. Если на такую ситуацию не реагирует реле защиты, то вентилятор лучше заменить.
- Из-за длительного хранения и некачественной герметизации смазка подшипника ротора потеряла свои первоначальные свойства. Явный признак такого состояния – неприятный писк во время работы. Вентилятор можно починить, но желательно поменять.
- Посадочное место установки слишком маленькое, во время установки приходится прилагать большие усилия. По этой причине может деформироваться корпус, крыльчатка будет задевать за ограничители. Расширьте перфоратором вентиляционный канал.
Если все нормально – фиксируйте вентилятор в выбранном месте.
Для потолков нужно использовать дюбеля, на стенах с плиточной облицовкой можно пользоваться жидкими гвоздями или полимерным клеем. Раствор следует нанести по периметру корпуса вентилятора с обратной стороны, вставить его на место и плотно прижать к облицовочной плитке. Затем сразу вынуть и подождать 1–2 минуты для схватывания клея. По истечении этого времени опять вставить вентилятор на место, прижать и дать время для полной полимеризации. Все готово – можно фиксировать декоративную решетку. Пользуйтесь только качественными материалами, в результате длительной вибрации решетка может отвалиться, придется работы повторять, только уже с учетом негативного опыта.
Монтаж встроенного (канального) вентилятора
Можно делать только на этапе строительства дома и при наличии отдельных вентиляционных воздуховодов. Встроенные вентиляторы для вытяжки в ванной монтируются непосредственно в каналы. Отсюда и повышенные требования к безопасности и надежности устройства. Какие именно?
Первое. Повышенная мощность. Такие вентиляторы устанавливаются для создания комфортных условий в нескольких помещениях. Как правило, к ванной комнате подключается туалет и кухня.
Второе. Пожарная безопасность. Пластик не должен поддерживать открытого огня. Дополнительное требование – минимальные выделения агрессивных и ядовитых химических соединений.
Третье. Герметичность. В канале увеличенные показатели пыли и влаги, герметичность корпуса должна исключать их попадание на вращающиеся элементы и электрические контакты. В вентиляционных каналах при определенных условиях может образовываться конденсат – корпус дожжен гарантировать непроникновение воды ко всем элементам агрегатам.
Четвертое. Корпус клеммника для подсоединения проводов должен иметь степень защиты не ниже IP 44. Электрические кабели обязательно помещаются в защитные трубы, которые могут быть металлическими или пластиковыми.
Пятое. Все подшипники только закрытого с обеих сторон типа. Смазка специальная термоустойчивая.
Этапы монтажа канального вентилятора в ванной комнате
Шаг 1 . Большинство встроенных вентиляторов имеют круглый корпус, подбирайте его диаметр с учетом размеров воздуховодов. Воздуховоды из кирпича имеют квадратное сечение, диаметр встроенного вентилятора должен быть на 1–2 см меньше, чем сторона квадрата. Если есть проблемы с размещением, то просвет воздуховода немного расширяется перфоратором или вручную.
Шаг 2. Проверьте работоспособность вентилятора и дополнительного оборудования. Желательно включить его на час, при этом немного закройте входное отверстие подручным материалом. Таким способом создается нагрузка на двигатель и проверяется работа в критических режимах.
Шаг 3. Установите вентилятор в воздуховод, зафиксируйте его положение. Для фиксации можно использовать монтажную пену. Она не только надежно удержит устройство, но и погасит вибрационные шумы.
Важно. Используйте строительную пену строго с учетом рекомендаций производителя – все поверхности должны быть тщательно очищены и увлажнены. На сухих и пыльных поверхностях коэффициент адгезии минимальный.
Как штробить поверхности под проводку в панельных домах
Это не такой простой вопрос, как кажется. Существующими нормативными актами запрещается штробление стеновых панелей и плит перекрытия под устройство электрической проводки, нельзя ее прокладывать и в стыках конструктивных элементов. Если возникла крайняя необходимость, то работы должны согласовываться с разработчиками проекта здания. Сколько на это уйдет времени и нервов – никто не знает. Как, впрочем, нельзя предвидеть и результат таких хождений за разрешениями. Каким образом можно выйти из сложного положения? Есть несколько вариантов, но всегда помните важное правило – никогда не штробите плиты по всей их длине, в крайнем случае, можно сделать канавку длиной не более 20–30 сантиметров.
Что такое электронные модули управления вентиляторами
Электронные устройства для бытовых вентиляторов появились в реализации недавно и для многих потенциальных пользователей являются загадкой. Чтобы принять взвешенное решение о его установке, нужно ознакомиться с принципом действия и возможностями модуля.
В зависимости от типа устройства могут контролировать влажность и температуру в помещениях. Для ванных комнат важна влажность, именно такие приборы следует покупать. Модуль при помощи встроенного датчика контролирует показатели относительной влажности в ванной комнате. Регулировка температуры в помещениях при помощи вентиляционных систем требуется очень редко, не выбрасывайте на ветер напрасно деньги.
Прокладывать кабели для вентилятора на стенах и потолках под гипсокартоном – работа неблагодарная. Теория говорит, что без демонтажа гипсокартонных плит не обойтись, но на практике есть более простое решение.
Шаг 1 . Нарисуйте линии прокладки кабеля на поверхности смонтированных гипсокартонных плит.
Шаг 2. Подготовьте элементарное приспособление. Вам понадобится кусок стальной проволоки Ø ≈ 0,5 мм, длиной 30–40 см. Один конец должен быть ровным, а второй согните небольшим крючком.
Шаг 3. Вдоль нарисованной линии высверлите отверстия диаметром два–три сантиметра на расстоянии 20–30 см.
Важно. Сверлите осторожно, если наткнулись на профиль, то сдвиньте отверстие немного в сторону.
Шаг 4. В первое отверстие просуньте проволоку и вытащите ее конец во втором.
Шаг 5. Привяжите проволоку к кабелю и с ее помощью протяните кабель под листом гипсокартона. Повторяйте такие действия до соединения кабеля с вентилятором.
После протягивания кабеля отверстия следует аккуратно заделать, используйте для этого армирующую сетку и мелкую шпаклевку.
Может возникать проблема с поиском скрытой проводки и соединительных коробок. Идеальный вариант – использовать для этих целей электронные устройства.
Они могут быть профессиональными и обнаруживать кабели на глубине нескольких метров, это дорогие устройства. В настоящее время продаются и довольно дешевые бытовые различных по качеству и надежности производителей. Такие приборы, кстати, не только обнаружат невидимые линии кабелей, но и укажут на места разрыва цепи. Что делать, когда прибора нет?
- Постарайтесь найти на стене или потолке следы заделывания канавок (штробов) под кабели. Если строители к своей работе относились недобросовестно, то они заметны. Следующие ваши действия зависят от выбранного типа вентилятора и места его расположения в ванной комнате.
- Нет следов существующей проводки – найдите любую розетку или выключатель. Подвод проводов к ним должен быть строго вертикальным, все изгибы только под прямым углом, под самым потолком должна быть распределительная коробка. Аккуратно удаляйте штукатурку пока не обнаружите крышку. Далее работы по подключению вентилятора можно выполнять по обыкновенному алгоритму. Этот метод срабатывает только в том случае, когда проводку монтировали ответственные профессиональные электрики.
- Используйте радиоприемник, установите его на частоту 100 кГц. Ток в проводке создает электромагнитные волны, которые можно обнаружить на этой частоте. Ведите настроенный радиоприемник вдоль стены, место появления шумов укажет на расположение кабеля.
Заключение
Опытные электрики дают несколько советов по установке и пользованию вентилятора для ванной комнаты.
Перед началом работ подготовьте все инструменты и стройматериалы. Для проверки правильности подключения нужно иметь тестер, этим же прибором проверяется и разность. Дальнейшие действия зависят от вашего опыта, характеристик помещения и вентилятора.
Видео – Установка вентилятора для ванной
Понравилось видео? Подписывайтесь на наш канал!
Как правило, естественная вентиляция в домах старой постройки не выдерживает никакой критики. Она не может поддерживать нужный уровень влажности, не гарантирует отсутствие неприятных запахов и не может правильным образом организовать циркуляцию воздуха. В таких условиях наиболее рациональным решением является установка вытяжных вентиляторов.
Существует несколько видов подобных устройств, которые отличаются конструкцией рабочих органов и мелкими дополнительными устройствами. Распространенным типом приборов является вытяжной вентилятор с таймером. Встроенный таймер позволяет включать прибор одновременно с включением освещения в ванной комнате и выключать через определенное время после его выключения. Благодаря этому отпадает необходимость следить за вытяжкой, оптимальные условия внутри помещения будут поддерживаться автоматически.
Основные особенности вентиляторов с таймером
Вентилятор следует подключать к отдельной распределительной коробке или напрямую вести к распределительному щитку.
Для подключения понадобится прокладка дополнительных проводов, ведущих к вентилятору с таймером от выключателя управляющего освещением.
Таймер нужно всего один раз настроить на подходящий режим работы, и он будет работать в этом режиме постоянно, не требуя дальнейшей корректировки параметров.
Сам таймер - несложный прибор и он ненамного повышает стоимость всего устройства.

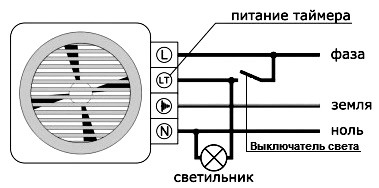

Принципиальная схема работы вентилятора выглядит следующим образом: человек, входя в помещение, где установлен прибор, включает освещение, вместе с которым включается и сам вентилятор. Выходя из помещения, свет отключается, но вентилятор продолжает свою работу и функционирует он ровно столько времени, сколько было указано при настройке таймера.
Для того, чтобы подключить вентилятор нужно подвести к прибору 3 провода: постоянную фазу основного питания, эта фаза не будет прерываться никакими выключателями, за исключением автоматического выключателя в электрическом щитке; управляющий фазный провод, который приходит от выключателя; нулевой проводник.
При таком способе подключения, включение вентилятора происходит при замыкании второго фазного провода, одновременно с этим будет происходить включение освещения. При выключении, фаза со второго провода пропадает, и свет выключается, но вентилятор продолжает работать благодаря наличию первого постоянного фазного провода, который остается подключенным до тех пор, пока его не разомкнет сработавший таймер.
Число «100» в названии означает диаметр воздуховода, поэтому прибор подходит для установки в вентиляционные каналы диаметром 100мм - 140мм. При этом отверстие вентканала может быть хоть круглое,
так и квадратное, главное, чтобы соблюдались размеры - не меньше 100мм и не больше 140мм .
Максимальный же размер вентиляционного канала, который перекроет вытяжной вентилятор, можно определить по его габаритным размерам, а именно высоте и ширине. У вентилятора Silent 100 это 158 x 158 мм, с учетом необходимости оставить место для того, чтобы закрепить прибор, а этом как минимум 5-10мм с каждой стороны, и определяется максимально допустимый размер куда возможна установка.
Для установки и подключения вытяжного вентилятора, вам заранее необходимо подвести питание, схемы подключения здесь могут быть самые разнообразные, подойдут любые применяемые в освещении (через выключатель, переключатель, датчики движения, влажности и т.п.).
Удобнее всего, если питающий провод прокинут в вентиляционный канал заранее, до укладки плитки. Но данная модель допускает и наружную подводку питающего кабеля, для этого на задней стенке вентилятора, есть полость для прокладки проводов.
Установка вытяжного вентилятора в ванной
В первую очередь, при установке вентилятора, необходимо его разобрать - снять лицевую защитную панель. Для этого требуется нажать круглый фиксатор, расположенный на нижней грани вентилятора, после чего лицевую панель потянуть на себя.
Далее прокидываем внутрь питающий кабель . Специально для этого предназначена резиновая круглая заглушка в левой нижней части вентилятора. До нее идут и каналы на тыльной стороне, при наружном способе прокладке провода питания.
ПОДКЛЮЧЕНИЕ ВЫТЯЖНОГО ВЕНТИЛЯТОРА
Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора намеренно, чтоб проверить работоспособность как самого устройства, так и схемы подключения.
Как обычно, при любых работах с проводами под напряжением, выключаем защитные автоматические выключатели. Для этого учетно-распределительном щите, необходимо рычаги защитной автоматики опустить вниз, в положение «выкл.». Если вы не уверены какой именно автоматический выключатель или дифференциальный автомат отвечает за линию питания вентиляции в ванной, выключайте все, так будет безопаснее.
Подключение проводов выполняется в клеммы вентилятора, скрытые защитной крышкой, в правой части прибора.
Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7мм.
Для подключения достаточно ФАЗНОГО (белый) и НУЛЕВОГО (бело-синего) провода. Заземление к данной модели не подключается, так как корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.
Клеммы у вентилятора соответственно всего две, они маркированы как L и N.
Порядок подключения проводов к вытяжному вентилятору следующий:
Белый фазный провод - в клемму с маркировкой L
Сине-белый нулевой провод - в клемму с маркировкой N
Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция - .
Помещаем провода в клеммы и затягиваем крепежные болты.
Т еперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора . Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».
Если все сделано правильно, загорится индикатор в левом верхнем углу и лопасти вентилятора начнут вращаться. После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.
Крепление вытяжного вентилятора в ванной
Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам.
Но у этого способа есть множество недостатков, вот наиболее значимые из них:
Достаточная трудоемкость при создании отверстий в керамической плитке, а тем более в керамограните, которым зачастую выложены стены ванных.
Необходимость использования определенного электроинструмента и специализированных сверел.
Тяжело сделать герметичное соединение вентилятора со стеной, остаются щелки, возможны посторонние звуки.
Всех этих недостатков лишен способ установки вытяжного вентилятора в ванной на силиконовый герметик .
Технология монтажа вытяжного вентилятора на силикон следующая:
Силиконовый герметик устанавливается в специальный пистолет, с помощью которого, содержимое тюбика наносится по периметру монтажного вентиляционного отверстия
После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается .
Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча или моряной ленты , как показано на изображении ниже.
Через некоторое время (2-3 часа), когда силикон застынет, вентилятор будет полностью готов к работе, можно будет снять удерживающие элементы и присупить к его непостредственомй использованию по прямому назначению.
Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится, так же советую вам почитать о таймере для вытяжного вентилятора, зачем он нужен и как его установить - .
Если уже у вас остались вопросы по подключении вытяжного вентилятора, обязательно пишите их в комментариях к статье, постараемся помочь!
Ванная по определению храм чистоты и свежести. Но это не всегда так, если в ней плохая вентиляция или вообще отсутствует. Тогда из храма чистоты комната превращается в рассадник плесени, грибов и насекомых, которые комфортно себя чувствуют во влажной атмосфере и сырости, а это несет в себе потенциальную угрозу обитателям квартиры. В этой статье мы расскажем, как подключить вентилятор в ванной комнате своими руками, предоставив возможные схемы подключения, а также советы по установке.
Проверяем естественную вентиляцию
Первым делом нужно найти душник - шахту вентиляции и обследовать ее на отсутствие препятствий оттока воздуха. Также перед тем как подключить бытовой вентилятор, рекомендуется почистить вентиляцию, убрать паутину, мусор и скопившуюся там пыль.
С помощью зажженной свечи проверяем наличие потока воздуха, пламя должно отклонится в сторону шахты при поднесении ее к вентиляционному отверстию. Чтобы узнать достаточная ли вентиляция без специальных приборов, можно приложить лист бумаги к душнику и отпустить. Если он продолжает висеть, поток воздуха присутствует. Упал, значит поток очень слаб или отсутствует. Методика проверки предоставлена на фото ниже:
Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Если есть, но ее не хватает, есть смысл установить дополнительный вентилятор в воздушный канал. На сегодняшний день на рынке представлен огромный ассортимент всевозможных вентиляторов на любой вкус и цвет, отличающихся принципиально и видом. Для бытовых условий эксплуатации чаще всего устанавливают осевой кулер.
Определившись с размером и фирмой производителем, приступим к установке вентилятора своими руками. Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки.
Выбираем схему подключения
Прежде всего необходимо подвести питание к будущему агрегату. Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.
Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:
- параллельно освещению;
- отдельным выключателем;
- через таймер или датчик.
От лампочки
Самый бюджетный вариант - это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.
Огромный плюс такой схемы подключения - это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время. Кроме того такой режим работы снижает ресурс двигателя, поскольку запуск мотора сопровождается износом электрической части и механической. А частое включение и выключение его сокращают.
От выключателя
Чтобы исключить бестолковую работу вытяжки - нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее. Кроме того подключение не нужно производить от светильника, достаточно сделать такую же схему, как и на освещение, только вместо лампочки будет вытяжка.
Подключение вентилятора отдельной линией через двухклавишный выключатель лучше с эксплуатационной стороны, т.к. двигатель вытяжки работает только тогда когда нужен, при этом свет ванной можно выключить, самостоятельно регулировать время работы вытяжки. Недостаток - есть вероятность забыть про кулер и он будет работать неоправданно долго.
Через автоматику
В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики - таймерами и датчики влажности. Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.
Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3-30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.
Также на рынке присутствуют модели с обратным режимом. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.
Производим монтаж
Производители побеспокоились о легкости подключения и монтажа вентилятора в ванной комнате. Сняв лицевую решетку, нам открываются элементы крепления и коммутации. Подключить вентилятор к сети 220 В можно через клеммную колодку. При подключении нужно обязательно соблюдать цветовую маркировку проводов. Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета.
Как видите, подключить провода достаточно просто и тут сложно что-то перепутать. Производить установку вентилятора в ванной или туалете можно как на дюбеля, которые идут в комплекте, так и на строительный герметик либо клей, если нет возможности просверлить отверстия в керамической плитке.
Более подробно узнать о том, как установить вентилятор в ванной комнате своими руками, вы можете, просмотрев видео, которые мы предоставили ниже:
Монтаж на стену из плитки
Надеемся вам понравилась наша статья, и вы узнали все необходимое для того, чтобы подключить вентилятор в ванной комнате своими руками!
Монтаж на стену из плитки
Крепление корпуса на подвесном потолке реечного типа
Нравится(0 ) Не нравится(0 )
Как правильно подключить вентилятор в ванной комнате к выключателю
Создание системы принудительной вентиляции позволяет улучшить микроклимат в жилых помещениях. Сейчас обычные бытовые вентиляторы постепенно вытесняются с рынка более эффективными устройствами - кондиционерами и сплит-системами. Однако в некоторых ситуациях они продолжают оставаться полезными. Самостоятельно подключить вентилятор в ванной к выключателю довольно просто, но стоит помнить о некоторых нюансах этого процесса.
Необходимость установки
Максимальный показатель влажности в квартире находится в ванной или совмещенном санузле. Эти помещения имеют небольшую площадь, а также в них часто наблюдается резкое изменение температуры. В результате существенно увеличиваются риски распространения плесени и грибка. Эти микроорганизмы часто являются мощными аллергенами. Если на швах между плиткой появились черные точки или на сантехнике с зеркалами конденсат долго не высыхает, то в помещении нарушена система естественной вентиляции.
Чтобы решить проблему, достаточно установить вентилятор в ванной комнате. Современные модели имеют удобное управление и привлекательный дизайн. Благодаря низкому уровню шума и высокой производительности, они могут за короткое время создать комфортные условия в ванной и туалете. Обладая даже минимальными познаниями в области электротехники, можно быстро подсоединить вытяжку к общему выключателю света.
Критерии выбора
Чтобы приобрести вытяжной вентилятор, достаточно посетить специализированный магазин. Однако рекомендации менеджера не могут гарантировать, что купленное устройство окажется качественным. В такой ситуации всегда присутствует риск приобретения залежалого товара. Чтобы избежать проблем, стоит изучить вопрос выбора вытяжного агрегата .
‘ style=’ position:relative;background: url(https://i.ytimg.com/vi/dIzdXg7zkdo/hqdefault.jpg) no-repeat scroll center center / cover’ >
Как установить стационарный выключатель на вентилятор
В отличие от промышленных моделей, бытовой прибор обладает меньшими габаритами и показателем мощности. Благодаря большому разнообразию этих агрегатов, можно легко подобрать устройство вентиляции практически под любой дизайн помещения. В зависимости от способа забора воздуха эти приборы делятся на два вида:
- Осевой. Лопасти захватывают воздух и перемещают его параллельно оси.
- Радиальные. Используются для изменения направления воздушного потока с осевого на радиальный. Для этого в конструкции предусмотрено специальное рабочее колесо.
Так как первый тип вентиляторов весьма прост в установке, то именно эти приборы нашли широкое применение в быту. Также вентиляционные агрегаты классифицируются по способу монтажа - канальные и накладные. Первый вид отличается более высоким показателем мощности и низким уровнем шума.
Устанавливаются эти модели внутри воздуховодов. Накладные приборы чаще всего монтируются на стене под потолком. Следует заметить, что в частном доме можно использовать любой из этих типов вентиляторов, а для городской квартиры подходит только накладной.
Многие пользователи при выборе вентиляционного агрегата ориентируются только на его дизайн. Однако крайне важно учитывать еще и технические характеристики кулера. В противном случае он просто не справится с поставленной задачей. В первую очередь следует обратить внимание на следующие показатели:
- Уровень шума.
- Производительность.
- Степень безопасности.
Показатель производительности всегда указывается в инструкции. Чаще всего он находится в диапазоне от 50 до 250 м 3 /ч. Наиболее комфортным считается уровень шума 25−30 дБ. На этот показатель обязательно нужно ориентироваться в ситуации, когда агрегат планируется использовать в ночное время. Так как прибор будет работать в условиях высокой влажности, следует отдать предпочтение моделям с маркировкой уровня защиты IP 44 или IP 45.
‘ style=’ position:relative;background: url(https://i.ytimg.com/vi/dJ1KolOMTyo/hqdefault.jpg) no-repeat scroll center center / cover’ >
Установка вытяжного вентилятора. Как сделать.
Простые приборы, оснащенные неудобной системой управления и отличающиеся высоким уровнем шума, навсегда ушли в прошлое. Для увеличения функциональных возможностей современные модели оснащаются дополнительными устройствами. Особое внимание стоит обратить на следующие модификации:
Также в современных моделях может быть встроен датчик движения. Однако использование этого устройства не всегда видится целесообразным. А вот функция проветривания может представлять интерес. Поддерживающие ее вентиляторы постоянно работают на минимальных оборотах, а при необходимости выдают полную мощность.
Перед тем как приступить к установке кулера, стоит изучить инструкцию. Если ее нет, то вероятно был приобретен некачественный агрегат либо его ввезли нелегально. Для монтажа вентилятора в ванной своими руками потребуется затратить около 30 минут свободного времени. Предварительно с него необходимо снять лицевую панель. На место контакта агрегата со стеной наносится силикон или полимерный клей.
Так как вес пластикового устройства мал, этого способа монтажа будет вполне достаточно. Затем вентилятор вставляется в предварительно сделанное отверстие либо гофру и плотно прижимается к стене на несколько минут. Далее с помощью саморезов, которые чаще всего входят в комплект поставки, лицевая крышка прикручивается к корпусу.
‘ style=’ position:relative;background: url(https://i.ytimg.com/vi/5oNvElD2b-Q/hqdefault.jpg) no-repeat scroll center center / cover’ >
Установка вытяжного вентилятора в ванную или в туалет видео.
Для подсоединения вентилятора к электросети используется несколько схем. При работе с электрооборудованием крайне важно помнить о технике безопасности. Проще всего подключить агрегат к лампочке. Фазовый и нулевой проводник подсоединяется к соответствующим клеммам прибора, а источник света подключается к ним параллельно. Этот метод имеет только один недостаток - вентиляционный прибор будет работать только при включенном освещении
.
Схема подключения вентилятора в ванной через выключатель также не отличается высокой сложностью, но позволяет устранить недостаток первого варианта. Для реализации задумки потребуется двухклавишный выключатель.
К одной клемме прибора подсоединяется нулевой провод, а второй контакт соединяется с выключателем. Фазовый проводник подводится к выключателю и соединяется с контактами источника света и кулера.
‘ style=’ position:relative;background: url(https://i.ytimg.com/vi/fGL_mqkSQac/hqdefault.jpg) no-repeat scroll center center / cover’ >
Монтируем вентилятор для вытяжки,прямо по плитке ч.1
А вот схема подключения вентилятора с таймером в ванной несколько сложнее в реализации. Такой аппарат довольно удобен в эксплуатации и часто используется в быту. Чаще всего модели кулеров с таймером имеют четыре контакта. Фазовый проводник подсоединяется к выключателю и соответствующей клемме прибора.
Нулевой провод соединяется с лампочкой и контактом N вентилятора. Клемма питания таймера подключается к выключателю и соединяется там со вторым проводом, ведущим к источнику света. Четвертый контакт вентилятора предназначен для подсоединения заземляющего проводника. Создать систему вытяжной вентиляции сможет даже начинающий домашний мастер. Если используется кулер с таймером, то предварительно необходимо разобраться с электросхемой прибора и его конструкцией.
‘ style=’ position:relative;background: url(https://i.ytimg.com/vi/d_ljN_A7-JA/hqdefault.jpg) no-repeat scroll center center / cover’ >
Схема подключения вентилятора с таймером ERA 4S ET. Принцип работы
Подключение вентилятора в санузле через выключатель света
Для правильной установки вентиляционного устройства в ванной необходимо знать характеристики основных разновидностей вентиляторов и иметь навыки работы строителя и электрика. Чтобы качественно выполнить установку вентилятора и выключателя, должен быть составлен план и утвержден порядок действий, в противном случае без услуг специалистов не обойтись.
Первый признак необходимости установки принудительного устройства вентиляции в ванной - появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.
Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.
Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.
Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.
При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.
Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.
Применяют следующие варианты подключения вытяжки:
- Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток - зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
- В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс - не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой - лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
- Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.
Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.
Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.
К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.
Перед подключением жил кабеля к выключателю необходимо снять клавиши и корпус. Одноклавишный выключатель имеет две клеммы: одна используется для подключения фазной жилы сети, а вторая - для подключения фазного вывода вентиляционного прибора.
В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.
Соединение проводов в распределительной коробке - наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.
Основные схемы подключения вентилятора к выключателю следующие:
- при включении вытяжки одновременно с освещением;
- при использовании отдельного выключателя для вытяжки;
- при использовании двухклавишного выключателя;
- при использовании вытяжки с таймером.
Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.
При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:
- Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
- Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
- К входной клемме выключателя нужно подключить фазный провод сети.
Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:
- Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
- Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
- Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
- Вторая выходная клемма используется для подключения прибора освещения ванной.
При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:
- Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
- Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
- Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.
Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.
Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.
