Доброго времени суток, дорогие гости сайта «Заметки электрика».
Небольшое предисловие.
Помните, несколько дней назад я устанавливал квартирный ? Так вот вчера мне позвонил хозяин этой квартиры с просьбой о помощи.
По его словам в коридоре пропал «свет». Я ему еще по телефону предложил проверить исправность лампы освещения, но он мне сказал, что лампу проверил и она исправна. Тогда я решил наведаться к нему в гости и посмотреть, почему нет освещения в коридоре. А ведь я ему говорил, что его , на что он меня убедительно уверял в обратном.
Начало работ
Вот аналогичная схема, только вместо одной лампочки, подключено пять.
Внимание!!! Выключатель всегда должен разрывать именно фазу, а не ноль.
Все это необходимо ради нашей же . При замене лампы, достаточно будет отключить выключатель, и в патроне не будет напряжения. Меняй себе спокойно. Если же перепутать, и выключателем коммутировать ноль, то при замене лампы, она в любом случае останется под напряжением. А это очень опасно. Читайте мои статьи про и (пример).
Ищем неисправность
Вернемся к неисправности.
Итак, выкрутив лампочку из патрона (Е27) и включив выключатель, проверяем с помощью приходит фаза (оранжевого цвета по рисунку) с выключателя на лампу или нет. В нашем случае фаза на лампу не приходит. Это говорит о следующих неисправностях. Либо это неисправен сам выключатель, либо от выключателя до лампы находится в обрыве (смотрите схему подключения выключателя).
Сняв клавишу, мы увидим винты крепления выключателя к подрозетнику и винты крепления проводов к выключателю. Вот здесь нам и нужно убедиться в наличии фазы на выводах.
Для этого опять же применяем , и производим замер приходящей фазы и уходящей.
И вот тут нас ждал «сюрприз».
Фаза на выключатель приходила, а с него уже не уходила. Это говорит о том, что неисправен сам выключатель. Поэтому его нужно снимать.
Отключаем напряжение в квартире с помощью . Кстати, это особенность именно этой квартиры. Если у Вас в квартирном или находятся несколько линий (групп), то соответственно отключаем автомат той линии (группы), где будут производиться работы.
Затем откручиваем винты крепления выключателя и аккуратно отгибаем его. Прошу заметить, что винты крепления проводов я пока не откручивал.
И что мы видим?
А видим мы следующее. Один из проводов выпал из клеммы выключателя.
И еще видим, что полностью отсутствует . Это и стоило ожидать, т.к. достаточно старая.
Причина отпавшего провода заключается в слабой протяжке винтов крепления проводов.
Завершение работ
Неисправность была устранена, провод вставлен обратно в клемму и винты затянуты.
Выключатель подключен. Осталось только вставить его в и затянуть винты крепления выключателя.
А теперь можно проверить выполненную работу. Включаем напряжение на отключенном участке схемы и проверяем работу одноклавишного выключателя. Все работает исправно.
P.S. Ну вот на этом и завершим статью, где я рассказал Вам о схеме подключения одноклавишного выключателя и как проводить поиск неисправности электропроводки.
Обычно, проблему человека, который хочет просто заменить блок выключатель – розетка составляет то, что он видит только пучок проводов, который не дает ему общей картины, а значит, мешает правильно сориентироваться. Еще может быть предыдущий монтаж выполнен с неправильной фазировкой, что тоже не добавляет ясности. Поэтому хватит слов, давайте разбираться.
Выключатель отключен (на его вход через лампочку приходит ноль)
Выключатель включен (через него фаза поступает на лампочку)
Как видим из схемы для подключения розетки с выключателем, нам требуется три провода: по одному приходит фаза, по-другому ноль, а по третьему через перемычку на вход выключателя фаза возвращается запитывая лампочку светильника.
Следует учесть, что первые три рисунка (верху) с правильным подключением, то есть ноль с распределительной коробки идет сразу на лампу.
Тогда в коробке расключения розетки и выключателя мы видим три провода. Два, на которых ноль (один ноль мы получаем через подключённую лампу), а другой с фазой. Это при условии, подключенной исправной лампы.
При замене блока, мы можем (предварительно обесточив линию) просто повторить подключение (подкинув аналогичный блок или розетку с выключателем). Но, если такой возможности нет, нам нужно точно определить, где какой провод. Для этого обесточив линию, делаем косоплет.

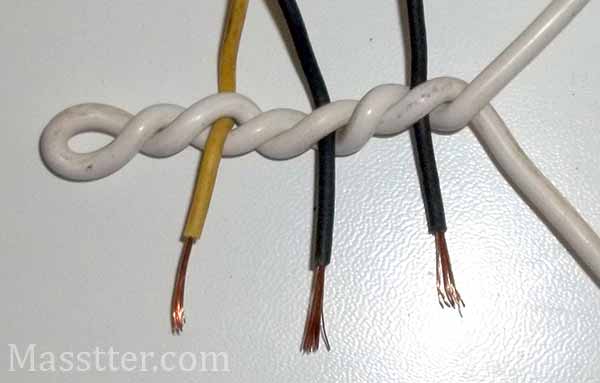

Фото косоплета на три жилы.
Он поможет нам избежать замыкания проводов и даст возможность при необходимости разместить провода в нужной нам последовательности.
Затем включаем линию и индикатором находим фазу, через нее (фазу) контрольной лампочкой определяем прямой ноль (контрольная лампочка светится в полный накал), ноль и фаза подключаются к розетке, другой провод через выключатель (фаза перемычкой подается на вход выключателя) должен запитать лампу.
При прикосновению к нему (остававшийся провод) контрольная лампа светится в пол накала, а светильник слабо загорается (если подключена лампа накала) или загорается в полную мощность (современные лампы).
Определившись с проводами, обесточиваем линию и подключаем блок розетку-выключатель. Собрав, включаем и проверяем работоспособность.
Схема подключения розетки с одноклавишным выключателем с неправильной фазировкой
Неправильная фазировка легко определяется, тем, что индикатор покажет два провода с фазой. Все действия остаются прежними, что и описаны выше с той лишь разницей, что теперь прямая фаза находится (ищется) через ноль, и он же (ноль) через перемычку подается на вход выключателя.
Вам может попасться ситуация, когда будет не три, а четыре провода, не пугайтесь, значит один провод либо не рабочий, либо взят пара за жилу (два провода просто соединены вместе). Просто заизолируйте ненужный вам провод и все.
Схема подключения розетки с двухклавишным выключателем
Фото косоплета на четыре жилы.
Схема подключения розетки с трехклавишным выключателем
Выключатель отключен (на его входа через лампочки приходит ноль)
Выключатель включен (через него фаза поступает на лампочки)
Фото косоплета на пять жил.
Схема не на много усложняется при подключении розетки и трехклавишного выключателя, но если вы разобрались с предыдущими схемами, то и эта не представит для вас сложность.
На практике здесь тоже может выходить не пять, а шесть проводов, но это значит, что электромонтёр просто не захотел отделять один провод от сдвоенного и один провод либо не рабочий, либо взят пара за жилу.
Как подключить розетку с выключателем | Видео пояснение
Если что-то не ясно задайте вопросы либо в комментариях, а еще лучше на форуме.
На этом все, удачного вам монтажа!
Всегда перед началом ремонтных работ в помещении по переносу точек включения светильников необходимо заранее продумать места их установки. Работы по монтажу выключателей и розеток должны сопровождаться соблюдением правил безопасной работы. Если помещение было в эксплуатации, его надо обесточить, монтаж проводов проводить по утвержденной схеме.
Решением многих вопросов в ремонтируемом помещении является подключение включающего устройства (выключателя) люстры или другого электрического устройства от розетки. В процессе ремонта этот способ поможет сэкономить на проводах, на времени выполнения работ, не надо делать дополнительных штроб.
Особенности монтажа
Выполняя в помещении ремонтные работы по установке дополнительного освещения в целях экономии трудовой нагрузки (не надо выполнять штробирование стен), необходимо знать, что для прокладки проводов есть схемы включения осветительного устройства, которые дают ответ на вопрос, как подключить выключатель от розетки, но и в этом случае все работы имеют свои тонкости.
В процессе ремонта применяются двухжильные или трехжильные электрические провода, в которых по одной жиле идет фаза, по другой ноль, если жилы три, то по третьей еще и заземление.
Какой материал и инструмент нужен для проведения работ?
Для проведения работ по установке дополнительного освещения в помещении необходимо иметь следующий инструмент и расходный материал:
- устройство, при помощи которого можно обесточить электрическую цепь;
- электрическую проводку такого же сечения и исполнения (алюминиевая или медная жила), которая стоит во всем помещении, доме или квартире;
- распределительные коробки, в которых производим соединение;
- отвертка с индикатором, показывает наличие фазы или ее отсутствие;
- пассатижи и бокорезы, при помощи которых будет проводиться соединение;
- изолента для закрытия поверхности скруток;
- крепеж и материал для выполнения работ по деревянной поверхности (гофра или металлическая полоса);
- для монтажа выключателей – подрозетники;
- при необходимости выполнения штроб понадобится перфоратор.
Набор инструментов
Кроме подготовки инструмента и материала, нужного в работе, надо изначально нарисовать схему электрического подключения выключателя и определиться с местом, где он будет стоять, а также рассчитать сечение жил для дополнительной нагрузки.
Как выбрать электропровода?
- Надо знать, какой мощности будет светильник, подключаемый через выключатель. С применением формулы: мощность = ток × напряжение, можно найти значение номинального тока, в однофазной сети напряжение принято считать 220 вольт.
- Зная величину номинального тока, по таблице можно выбрать провод нужного сечения.
Как правильно выбрать выключатель?
Для того чтобы правильно выбрать выключатель, надо понимать, что в его конструкцию входит токоприемник и прерыватель электроцепи. Промышленность предлагает следующие виды таких устройств:
Все включающие устройства имеют одинаковый принцип подключения электрических жил, но могут иметь различные крепления контактов с ними, некоторые изделия требуют специального инструмента или крестовой отвертки.
Схема включения устройства разрыва цепи через розетку
Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения. Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:
- Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
- Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.
В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.
Как подобрать сечение провода?
Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:
- по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
- и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.
При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:
- для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
- минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.
Для прокладки провода по наружной стене дома или здания есть следующие требования:
- для проводов с медными жилами – 2,5 квадратных миллиметра;
- для алюминиевых жил провода – 4,0 квадратных миллиметра.
Как самостоятельно подключить источник света от выключателя?
Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.
Для выполнения этой работы надо сделать следующее:
- Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
- С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.
- Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:
- ноль – голубой провод;
- заземление – второй провод с двойным цветом (желто-зеленый);
- фаза – третий провод, он может быть коричневого цвета.
Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.
- К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя .
- Когда вы не знаете, как , решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
- К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
- После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.
Как подключить розетку-выключатель, которая собрана в едином корпусе?
Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:
- розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
- фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
- двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.
Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.
Вывод
Все схемы подключения устройства прерывания цепи (выключателя) не имеют сложного решения, но требуется соблюдение правил электрической безопасности. Специалисты рекомендуют все работы планировать и проводить по этапам, после выполнения работ по монтажу можно проверить правильность собранной схемы, затем подать напряжение и проверить схему в работе.
Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.
Типы ламп и выключателей
Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.
Виды источников искусственного света, часто применяемых в быту:
- Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
- Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
- Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.
Основные , предназначенные для управления освещением, можно разделить на:
- Одноклавишные, двухклавишные, трехклавишные и т.д.
- Проходные и перекрестные.
Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.
Разница между параллельным и последовательным соединением ламп
Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие - это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.
В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.
При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.
Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.
Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.
Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.
Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:
Схема подключения двух лампочек
Одноклавишный выключатель
Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.
Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. легко с помощью обычной индикаторной отвёртки либо тестера.
Двухклавишный выключатель
Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.
Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.
На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:
Проходные переключатели
Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку.
Установка выключателей и их подключение к освещению вызывают трудности для рядового пользователя. Поэтому сначала следует разобраться, как работает самая простая схема подключения выключателя одноклавишного одинарного, а затем - более сложные.
Принцип работы освещения
Для освещения помещения применяются лампы разных типов. Для их включения применяются устройства, замыкающие электрическую цепь через фазу. Присоединение производится к каждой лампе напрямую.
Простейшая схема подключения выключателя одноклавишного обеспечивает подачу напряжения на одну лампу или одновременно на целую группу.
Основные особенности
- Провода в распределительной коробке соединяются пайкой или с помощью Скрутку проводов рекомендуется применять временно, поскольку места контактов окисляются, после чего их проводимость снижается, а также появляется дополнительное сопротивление, приводящее к выделению тепла.
- Монтажные работы с проводкой и фурнитурой производятся при отключенной электроэнергии в сети. Отсутствие напряжения проверяется индикаторной отверткой.
- всегда разделяет фазу, а не нейтраль. За счет этого эксплуатация электрооборудования и замена ламп становятся безопасней, поскольку проводку всегда можно обесточить.
- Для создания правильных соединений необходимо придерживаться цветовой маркировки проводов, где фаза обозначается чаще всего белым, коричневым или черным цветом, нейтраль - синим или голубым, а заземление - желтым, зеленым или желто-зеленым.
Инструменты и материалы
Вот что понадобится в работе:
- пассатижи;
- отвертки;
- бокорезы;
- паяльник с припоем и флюсом;
- выключатель;
- кабель или провод;
- распределительная коробка.
Подключение одной лампочки
Схема подключения одноклавишного выключателя к лампочке обеспечивает включение и отключение только ее одной. Большая часть соединений проводов от электрощита, светильника и выключателя делается в распределительной коробке. У нее два входных провода - фаза и нейтраль.
Ноль ввода сразу идет к контакту лампочки. Фаза сначала присоединяется ко входу выключателя, затем - обратно в коробку, а в последнюю очередь - на контакт светильника. Его металлический корпус заземляется. Присоединения не такие уж сложные, хотя жилы можно легко перепутать.
Подключение группы из двух и более ламп
Схема подключения одноклавишного выключателя на две лампочки обеспечивает их одновременное зажигание.
Лампы соединяются параллельно: между собой два черных и два коричневых провода. Отводы от мест контакта идут в распределительную коробку, где один из них соединяется с нулевым проводом, а другой - с фазным через выключатель. Соединение контактов ламп производится непосредственно на светильнике. При выборе выключателя важно, чтобы его номинал не был ниже суммарной мощности ламп.
Подключение выключателя с розеткой
Когда собирается схема подключения одноклавишного выключателя с розеткой, основные соединения делаются в распределительной коробке.
Сечение питающего провода составляет 2,5 мм 2 , как положено для розеток. Его запас составляет 10-15 см. Розетка подключается параллельно питанию, с тем же сечением жил.
На вход выключателя идет фаза, а с выхода она соединяется с одной из двух клемм светильника. Нулевой провод напрямую проходит через коробку и подключается к другому контакту питания лампы. Здесь сечение проводки берется 1,5 мм 2 .
Схема подключения выключателя одноклавишного проходного
Включение света с 2 и более мест позволяет легко отключать одну или одновременно несколько ламп, когда требуется. Наиболее распространена схема подключения проходного выключателя одноклавишного. Снаружи он отличается от простого наличием стрелки на клавише вверх и вниз. С тыльной стороны у него одна входная и две выходные клеммы. Между собой такие выключатели связаны в последовательную цепь.
Монтаж проходных выключателей представляет трудности для людей, не особо разбирающихся в электротехнике. Прежде всего, следует учесть отличие конструкции устройства, которое является переключателем подачи тока то на одну клемму, то на другую. Сборка производится следующим образом.
- Фаза подводится к клемме 1 выключателя ПВ1 через коробку, а его выходы 2 и 3 соединяются с соответствующими выходами 2 и 3 ПВ2.
- Вход ПВ2 соединяется с фазной клеммой лампы. Нейтраль питания проходит напрямую через коробку к другому контакту светильника.
Правильность проверяется путем ее включения в сеть и произвольного переключения ПВ 1 и ПВ 2. При этом лампа должна последовательно зажигаться и гаснуть.
Перекрестный выключатель
Для включения освещения из более чем 2 мест требуются дополнительно перекрестные выключатели. Когда совмещаются проходные устройства с перекрестными, подключение одноклавишного ниже) позволяет управлять светильником из 3 мест.
Имеет 2 входных и 2 выходных контакта. Одним переключением клавиши замыкаются или размыкаются сразу две питающие линии. В связи с этим, его называют переключателем.
Важно! Перекрестный переключатель отдельно применяется только для смены полярности цепи. Для регулирования освещения он используется вместе с двумя проходными. Сборка делается следующим образом.
- Стандартным способом собираются 2 ПВ.
- Между их контактами A и C включается перекрестный переключатель так, чтобы при произвольном переключении любого устройства поочередно замыкалась и размыкалась цепь нагрузки. Для этого следует выходы A и C ПВ 1 подключить к входам X и W перекрестного, а его выходы Y и Z - к выходам D и F ПВ 2.
Если последовательно с перекрестным переключателем включать аналогичные, количество мест регулирования освещения будет увеличиваться.
Особенности подключения перекрестного переключателя
Поскольку схема с перекрестным переключателем усложняется, при его установке необходимо учитывать следующее.
- Разводка производится четырехжильным кабелем.
- Сложные проекты требуют увеличения количества жил кабеля. Электрики предпочитают вместо сложной схемы собирать несколько простых, более надежных.
Монтаж системы включения светильника с 3 мест
- Составление схемы.
- Штробление канавок для проводки и лунок для фурнитуры.
- Монтаж фурнитуры на стену. Коробка выбирается с расчетом размещения в ней 12 соединений и проводов от других систем.
- Установка автомата в щите управления и прокладка кабеля от него к распределительной коробке.
- Присоединение нулевой жилы к контакту лампы.
- Подключение фазной жилы ко входу первого ПВ и дальше. Контакты выключателей соединяются через распределительную коробку.
- Соединение выхода фазы от последнего выключателя с контактом лампы.
Заключение
Простыми выключателями можно управлять освещением с одной точки, а проходными - с двух и более. одноклавишного к освещению является основой для всех остальных типов моделей. Внешне все выключатели похожи. Различие между ними определяется количеством клемм с тыльной стороны.
