Крыша бани своими руками - инструкция по возведению

Виды кровли для бани

В большинстве случаев встречается двухскатная или односкатная крыша для бани. Более сложные конструкции неоправданны из-за маленькой площади банного домика и высокой сложности их выполнения.

Самый простой вариант - баня с односкатной крышей. Она оправдана, если баня примыкает к стене дома или более высокого строения. Исходя из низкой себестоимости, и легкости монтажа чаще всего такая кровля встречается на небольших приусадебных садовых участках.

Несмотря на свою относительную сложность в постройке, двускатная крыша для бани своими руками построенная - пользуется гораздо большей популярностью. Под такой кровлей можно оборудовать холодный чердак для хранения банных веников и других принадлежностей, или оборудовать утепленную мансарду, где можно оборудовать творческую мастерскую или летнюю жилую комнату.

Чтобы утепленный чердак не был сырым - по перекрытию обязательно монтируется хорошая гидроизоляция. В качестве утеплителя применяют: минеральную строительную вату, пенопласт, пеноизол и другие подходящие теплоизоляторы. Утеплять нужно и подкровельную плоскость, и чердачный пол.

Конструкция крыши бани и особенности её сборки

Силовым каркасом всей кровельной конструкции служит стропильная система. В отличие от жилого дома банная стропильная система выполняется по упрощенным схемам. Если размер банной постройки невелик, то стропильные фермы можно собирать прямо на земле и подавать наверх на веревках. Этот способ отличается удобством, скоростью постройки и точностью размеров каждой фермы.

Второй вариант - собирать "скелет" крыши прямо наверху. Верхняя сборка требует хорошего опыта, внимательности и точности в работе.

Строительство крыши бани своими руками видео

Монтаж чердачного перекрытия

Учитывая облегченную конструкцию банного строения, для обустройства чердачного перекрытия берутся не бетонные балки, а деревянный брус. При кирпичных, а не деревянных стенах, вместо бруса можно использовать металлические швеллеры или несущие профили. Опорой перекрытия и одновременно основой крыши является мауэрлат или верхний брус цельнодеревянных стен.

На перекрытие берется хорошо высушенный брус 100х80 или 100х100. Несущие элементы перекрытия устанавливаются впотай в пазы, выбранные для них в теле мауэрлата. Глубина зарубок не менее 70 мм. Такой метод называется глухая врубка.

Как вариант, балки перекрытия могут укладываться сверху мауэрлата и служить опорой для стропильной системы. Благодаря такому решению удается значительно увеличить выступ края крыши за стены строения.

Оптимальная величина пролета бруса - до 4 метров. Максимальная - 6 метров. При большем расстоянии между стенами бани придется использовать специальные профилированные композитные пиломатериалы или металлические фермы.

Поверх балок набивается черновой пол. Снизу к балкам подшивается гидроизоляционная мембрана, а на нее - вагонка или другой потолочный материал.

Укладывая проводку в бане, не забудьте о безопасности

Если в перекрытии проложена проводка - ее всегда нужно укладывать в полимерный рукав. Соединения в перекрытиях деревянных конструкций не допускаются!

Крыша для бани своими руками видео

Крыша бани своими руками: инструкция по возведению

Рассмотрим самый простой вариант, как сделать крышу в бане своими руками - когда стропильные фермы собираются на земле и подаются наверх для установки.

Сама ферма состоит из таких частей:

две стропильных ноги;
ригель;
основание.

На стропильные ноги и ригель подойдет обрезная доска размером 40х100 или 50х100. Основание используется, как вспомогательный элемент и служит для жесткости во время подъема наверх и монтажа фермы. Впоследствии основание снимается.

Стропильная система

Как сделать крышу бани своими руками и сэкономить на материале? Использовать вариант, при котором доски основания фермы одновременно являются несущими балками чердачного перекрытия. При этом стропильные фермы придется устанавливать с шагом, согласно расчетным требованиям по нагрузочной прочности балок перекрытия.

Стропильные ноги крепятся между собой встык или внахлест. Ригель тоже лучше крепить внахлест. Поскольку крепление гвоздями со временем теряет прочность - рекомендуем применять резьбовые шпильки или болты. Неплохой вариант - крепление элементов при помощи металлических накладок на длинных шурупах. Если шурупы очень толстые - советуем просверлить под них разгрузочные отверстия, чуть меньше диаметра шурупа. Иначе толстые шурупы могут спровоцировать растрескивание, и доска потеряет свою прочность. Высота установки ригеля выбирается такой, чтобы высота потолка подкровельного помещения была достаточно комфортной.

Вначале устанавливаются крайние фермы и фиксируются временными подпорками. Затем сверху набивается две доски обрешетки, формирующие конек. Остальные фермы подводятся снизу этих досок и также крепятся к ним. Для контроля вертикальности установки удобнее всего использовать строительный отвес.

Обрешетка

В нашем случае обрешетка служит не только основой под кровельное покрытие, но и является частью "скелета" крыши, поскольку выполняет функцию укосин стропильной конструкции. Поэтому для обрешетки лучше взять не рейки, а широкие доски. Шаг набивания обрешетки зависит от типа кровельного материала. Обрешетка должна выступать за крайние стропила на 25-35 см.

Под жесткую листовую кровлю типа шифера или металлочерепицы доски можно набивать с зазорами в 20-30 см. Мягкая кровля для бани требует сплошной обрешетки. Еще лучше использовать для этого не доски, а водостойкую фанеру или аналогичный прочный листовой материал. При любом варианте на торцах досок (а лучше и в других местах присоединения к стропилам) должно быть по две точки крепления. Обрешетку можно набивать гвоздями, но лучше для этого использовать специальные гвозди с насечкой. Как показывает практика, они меньше расшатываются и надежно держатся в деревянных конструкциях, даже после многих лет эксплуатации.

Как сделать крышу на бане прочной и долговечной

Чем выше крыша - тем сильнее на нее давит ветер. Если стропильную конструкцию все же следует дополнительно усилить внутренними укосинами. Они увеличат жесткость "на складывание", и позволят уберечь крышу от самых сильных ветров.

Оборудуем дверной проем и смотровое окно на крайней стропильной ферме

Для проема из подходящих брусков сколачиваем дверную коробку под готовое дверное полотно. Коробку крепим к ригелю или поперечному брусу, прокинутому между стропилами. Нижняя часть коробки крепится к затяжке, которую для этой цели монтируют в крайней стропильной ферме.

На противоположном торце обустраиваем смотровое окно. После этого обшиваем фронтоны досками и, по желанию, облагораживаем их сайдингом. Чтобы избежать постепенного перекоса коробки от веса двери, верхние места усиливаем укосинами.

Поверх обрешетки укладывается гидроизоляция. Для этого применяют специальные пароизоляционные мембраны, листовой рубероид или пергамин. Для жесткой кровли предпочтительней рубероид или другая вязкая битумная изоляция. Она надежней герметизирует места прохождения кровельных саморезов. Под мягкое покрытие для крыши можно применять любой гидроизоляционный материал.

Настилаем кровлю

Материал зависит от желания и возможности хозяина. Чтобы крыша в бане красиво смотрелась - выбирайте современные кровельные материалы. Монтаж выбранного кровельного материала делается согласно инструкции завода-изготовителя. Соблюдение его рекомендаций - лучшая гарантия долговечности службы вашей кровли.

Укладывать гидроизоляцию можно как вдоль, так и поперек скатов. На практике поперечная укладка надежнее защищает от влаги. Для этого первый слой стелется по нижнему обрезу ската крыши, каждый следующий - поверх него внахлест на 15-20 см. Получается эффект, похожий на чешую рыбы: вода легко скатывается под уклон и нигде не задерживается. Если гидроизоляция раскатывается сверху вниз - то швы желательно проклеить скотчем (для мембран) или залить жидкой битумной мастикой (для толи или рубероида).

Снизу, между стропилами закрепляем минеральную вату. Она нужна не только для теплоизоляции, но и для уменьшения шума от дождя и града. Затем утеплитель подшиваем паропропускающей мембраной и закрываем декоративной обшивкой.

Как построить крышу бани своими руками видео

Итог

Как видно, в постройке крыши для бани нет ничего особо сложного. Сделать эту работу под силу обычному дачнику. Понадобится помощь еще одного человека, но без дорогостоящей работы специалистов можно обойтись. Инструкция по возведению подскажет последовательность работ, а навыки проявятся в процессе работы. Полученный при строительстве своими руками опыт поможет вам быстро устранять проблемы, связанные с ремонтом крыши через много лет.

В частном строительстве возведение бани – это особый ритуал, в который вкладывается не только желание создать помещение для мытья, а нечто большее. Баня – это отражение души дома, место для отдыха духом и телом.

Строительство бани завершается возведением над ней крыши, которая должна отвечать сразу множеству критериев качества и внешнего вида. Разберемся, как сделать двускатную крышу на бане своими силами, а также осветим другие возможные варианты кровельных конструкций, применимых для покрытия бани.

В этой статье

Выбор и расчет конструкции

В зависимости от планов на чердачное помещение и эстетических предпочтений крышу для бани можно сделать двух типов:

Перед тем как сделать крышу на бане, необходимо ее рассчитать. Рассмотрим подробно процесс расчета и проектирования двускатной конструкции, как наиболее популярной и распространенной:

Измерение строения и проверка уровня. Проектирование начинается с измерения бани. Как правило, бани представляют собой прямоугольные или квадратные сооружения, удобные для быстрого возведения двускатной крыши. Полученные данные переносим на бумагу в виде чертежа.
Особое внимание необходимо уделить проверке уровня стен строения – строительные нормативы разрешают отклонение от горизонтального уровня не более 1 см на 5 погонных метров. Если отклонение больше, это необходимо учесть при укладке мауэрлата.
Вычисление углов наклона и высоты конька. Расчет этих параметров находится в зависимости друг от друга: чем выше конек бани, тем круче скаты и больше полезное пространство на чердаке.

Угол наклона

Угол наклона зависит от погодных условий региона – на его выбор влияет ветровая и снеговая нагрузки. Чем круче крыша, тем лучше она избавляется от снежных масс, но хуже противостоит сильному ветру. Вычисление снеговой и ветровой нагрузки кровли делается согласно данным СНиП и картам, делящим страну на особые природные зоны.

Наклон скатов зависит и от выбранного кровельного материала, каждый из которых предполагает наличие собственного промежутка возможного наклона скатов. Ознакомиться с этими данными возможно в специализированных таблицах или характеристиках кровельных материалов.

Таким образом, выбор угла наклона и высоты не может быть совершен «по желанию», а должен быть результатом кропотливой вычислительной работы.

Выбор строительных материалов. Проектирование и расчеты важны при выборе и покупке строительных материалов. Точно сделанные расчеты позволяют определить необходимые сечения бруса для стропил, необходимость создания разреженной или сплошной обрешетки. Эти параметры связаны с полученными данными о нагрузках на крышу.

Количество утеплителя, гидроизоляционной пленки и кровли зависит от площади планируемой кровли. При покупке строительных материалов всегда следует приобретать на 15-20% больше материалов для возможного перерасхода из-за укладки внахлест или получения отходов.

Создав план будущей кровли, можно переходить собственно к главному вопросу – возведению крыши для бани своими руками.

Возведение двускатной крыши для бани

Строительство стропильной системы

В основе кровельной конструкции лежит стропильная система, представляющая комплекс деревянных элементов:

Мауэрлат – основание, создающее опору всей конструкции на стены здания;
Стропильные фермы – элементы в виде равнобедренных треугольников, катетами которых являются стропильные ноги. Именно форма треугольника, как наиболее устойчивая фигура, позволяет двускатной крыше выдерживать большие внешние нагрузки ;
Обрешетка – система разреженного или сплошного характера, позволяющая крепить к стропилам кровельный материал.

Все деревянные элементы стропильной конструкции изготавливаются из высушенной древесины влажностью не более 20% без сучков и трещин. Перед монтажом древесина обрабатывается специальными средствами для предотвращения образования плесени, грибка и поражения дерева вредителями.

Построить стропильную конструкцию можно двумя способами:

При расчете и выборе материала для стропильной системы учитывается общая нагрузка на нее, которая зависит от своего веса конструкции, снеговой нагрузки и т. д. Как правило, стропила изготавливаются из деревянного бруса сечения 50*100 мм.

Рассмотрим, как правильно сделать стропильную систему для двухскатной крыши:

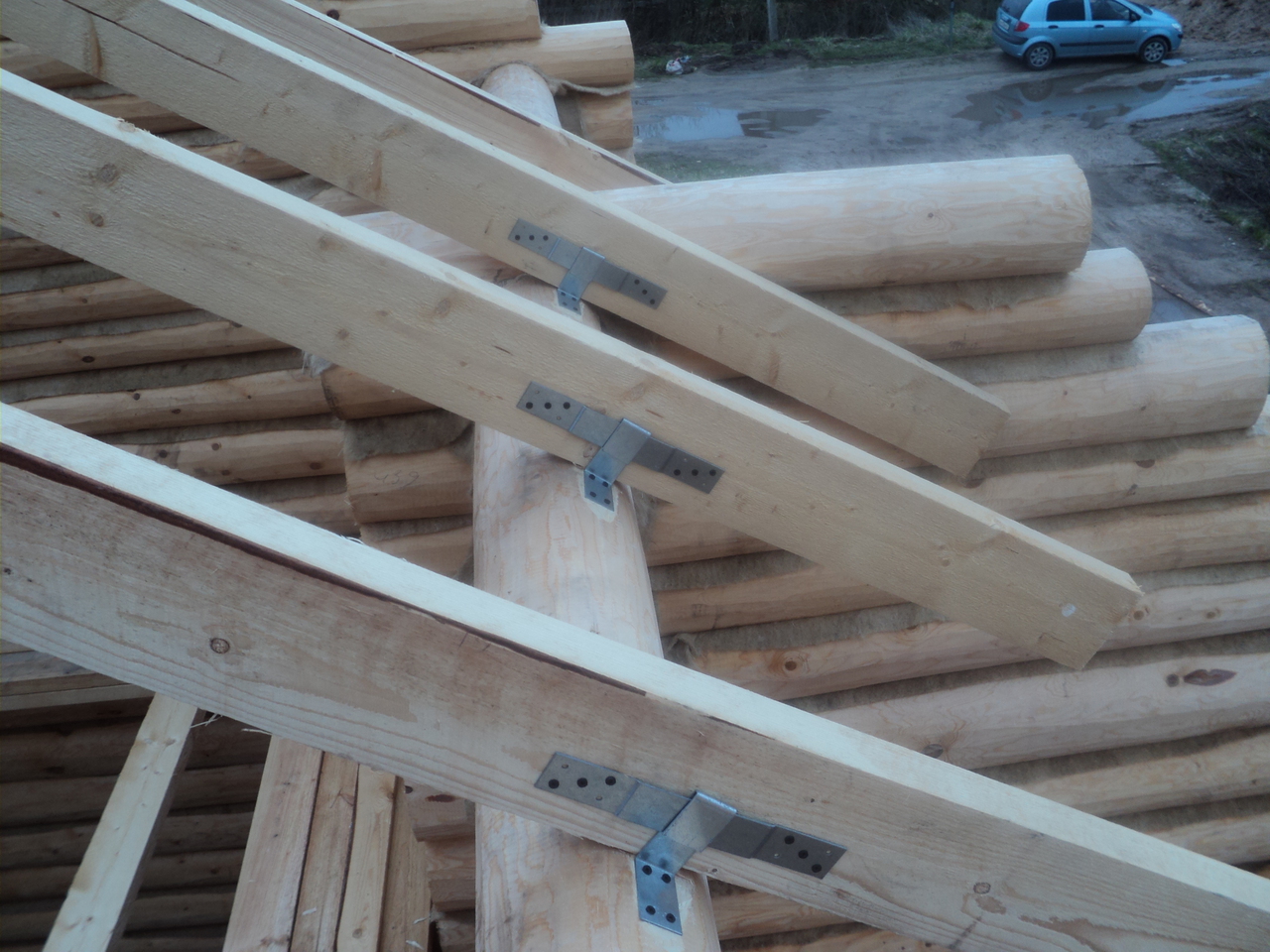

Мауэрлат укладывается на изолированные слоем рубероида стены и крепится к ним анкерными болтами, шпильками или скруткой. В бане из бруса роль мауэрлата выполняют верхние венцы, скрепленные скобами;
Стропильные фермы скрепляются на вершине металлической накладкой. В первую очередь монтируются крайние фермы, а затем по уровню, заданному ими, выставляют остальные через промежуток, равный примерно 60 см. Крепление стропильных ног к мауэрлату возможно врубкой или металлическими элементами.

Обрешетка и изоляция кровли

Важным моментом при строительстве кровельной конструкции является ее паро- и гидроизоляция. Защитный материал расстилается поверх стропил внахлест до 10-15 см в местах стыков материала и фиксируется гвоздями или скобами. Важно создать вентиляционные зазоры между гидроизоляцией и кровлей. Для этого под системой обрешетки создается контробрешетка.

Далее набивается обрешетка, шаг которой зависит от выбранного кровельного материала. Под мягкие кровли выполняется сплошная обрешетка из влагостойкой фанеры, под остальные материалы шаг системы может быть увеличен до 40-50 см в зависимости от уклона скатов.

При желании создания теплой крыши на баню применяется утеплитель, который закладывается со стороны чердака между стропилами и зашивается слоем пароизоляционного материала.

Монтаж кровельного материала и вывод трубы

Одним из финишных видов работ является монтаж кровельного материала на банную крышу. Вне зависимости от выбранной кровли порядок работ будет следующим:

Укладка первого ряда кровли вдоль карниза с соблюдением уровня и прочным креплением первого ряда материала;
Монтаж следующих рядов кровли от карниза вверх к коньку. Каждый следующий ряд укладывается внахлест с предыдущим от 10-15 см для избежания протечек кровли;
В последнюю очередь обустраивается конек крыши, варианты которого варьируются в зависимость от выбранного кровельного материала.

Важным моментом при строительстве крыши на бане является вопрос: как сделать дымоход? Вывести трубу в бане через крышу наиболее целесообразно в 30-50 см от конька с возвышением от 50 до 100 см над крышей. Прохождение трубы через кровельный пирог, материалы которого легко и быстро загораются, должно быть связано с обязательной изоляцией трубы. Для этого в построенной крыше делается специальный лаз, стенки которого не позволяют трубе контактировать с горючими элементами кровли.

Завершающими работами является монтаж водосточной системы, зашивка свесов кровли и облицовка фронтонов крыши.

Другие типы кровель для бани: основные моменты проектирования и возведения

Для покрытия бани могут быть использованы и другие типы крыш – односкатная или неравносторонняя. По сравнению с двускатной они не столь практичны, однако имеют ряд оснований для строительства именно над баней. Рассмотрим их основные особенности.

Односкатная кровля

Рассмотрим, как сделать крышу бани в виде односкатной конструкции. Данный тип кровли может применяться при необходимости покрыть баню достаточно небольших размеров или в случае, когда баня является пристройкой к основному зданию. Для применения подобной конструкции одну из стен строения делают выше, чтобы получить необходимый угол наклона кровли. Рекомендуется соблюдать уклон ската в пределах не менее 20 ° для меньшей нагрузки на перекрытия, а в регионах со снежными зимами увеличивать этот показатель до 45 °.

Расчет и строительство односкатной крыши для бани своими руками, в принципе, повторяют все пункты, приведенные выше для двускатной конструкции. Остановимся на некоторых моментах, характерных именно для крыши с одним скатом:

При расчете угла наклона односкатной кровли в производство берется показатель величины, на которую необходимо поднять одну из стен здания. Чем он больше, тем круче будет возведенная крыша и меньше нагрузка на ее стропильную систему;
Точками опоры стропил является мауэрлат, закрепленный на стенах разного уровня.

Остальные операции по строительству односкатной кровли идентичны порядку работ для двускатной, описанных выше.

Крыша с неравносторонними скатами

Интересный вариант кровли для бани представляет конструкция с двумя скатами различной длины и угла наклона. Более длинный и пологий скат в этом случае может быть навесом над верандой, примыкающей к бане. При кажущейся привлекательности, этот тип кровли для бани имеет два недостатка:

Из-за небольшой высоты крыши над баней размеры веранды получатся очень незначительными;
Размеры чердака очень малы и не позволяют полноценно использовать его для хранения бытовых вещей.

Если учесть, что расчеты и возведения неравносторонней кровли таят достаточно много сложностей, строительство подобной крыши над баней нерационально.

Подводим итог

Возведение крыши над баней в целом следует основным правилам строительства кровель. Преимущественно малый размер бань диктует особые пожелания к возводимой крыше, которым наиболее соответствует двускатная крыша. Она позволяет с наименьшими экономическими и строительными затратами создать прочную, удобную и внешне привлекательную кровлю над банным сооружением.

Большинство владельцев частных домов строят на своём участке баню. Заложить фундамент и возвести стены - это только часть работы. Нужно ещё правильно сделать крышу своими руками, так как от этого будет зависеть, насколько строение сможет выдержать атмосферные осадки. Только совокупность правильно выполненных работ сможет гарантировать вам качественный результат и комфортные условия в бане. Достичь этого можно, если следовать пошаговым инструкциям по возведению своими руками.

Варианты конструкций крыш для бани

Прежде чем приступить к возведению крыши в бане, необходимо подобрать оптимальный вариант. Она должна быть максимально простой, но надёжной, поскольку нужна для защиты строения от дождя и снега.

Чаще всего бани бывают:

чердачными;
бесчердачными.

От этого зависит и сама конструкция крыши. Также на это влияет периодичность функционирования бани. Для той, что будет использоваться круглый год, лучше всего выбрать двускатную с чердаком, так как она более тёплая. Там можно оборудовать комнату для отдыха.

Летние бани обычно сооружают без чердака, но предназначенную для установки бака с водой для нагрева под солнцем. Подобная кровля более простая в строительстве.

По своей форме крыши могут быть:

односкатными;
двускатными;
многоскатными.

Односкатные крыши являются наиболее простыми. Обычно используется при пристраивании бани к основному дому или другому зданию. Стропила при этом прочно опираются на противоположные стены под определённым углом наклона.

Оптимальным углом наклона является 20–30°, но если баня строится в районах с повышенным уровнем выпадения осадков, то этот параметр увеличивается до 45°.

Двускатные крыши устраиваются на отдельно стоящих сооружениях. Состоят из двух частей, соединяющихся между собой под углом. Для местности, где зимой выпадает большое количество снега, угол соединения должен быть довольно острым (от 45 до 80°), чтобы осадки могли легко сходить, и не давили снаружи на кровлю. А в районах, где частые ветра - минимальный уклон, чтобы в случае сильных порывов она не слетела с бани.

Многоскатные крыши обычно не возводятся на небольших банях, так как это не совсем рационально и удобно. Но если строится большой банный комплекс, то здесь она будет уместной. Она имеет прекрасный внешний вид, и позволяет устраивать под своими сводами дополнительные помещения (комнаты отдыха, бильярдные, кладовые и т. д.). Недостаток крыши - сложность её возведения.

Именно поэтому зачастую мастера выбирают такой вариант.

Как правильно сделать схему двускатной крыши

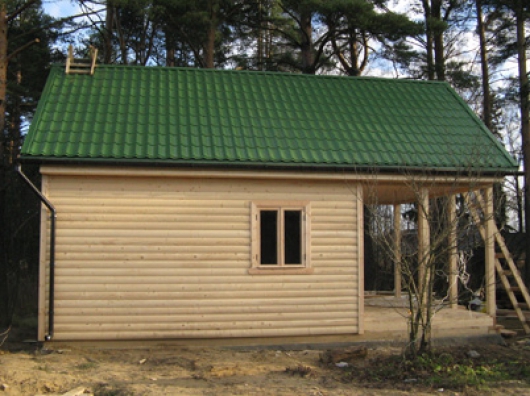

Оптимальным вариантом для небольшой бани является двускатная крыша. Она бывает наклонной и висячей. Первый вариант для большей устойчивости оснащается дополнительными деревянными упорами. Висячие системы опираются только на мауэрлаты или балки потолка. Вверху стропила держатся на ригелях.

Подготовка к монтажу: определение размеров, чертежи

Для удобства все расчёты будут сделаны для бани со стороной 5 м. Строить её рекомендуется из пиленого бруса, а верхний ряд использовать в качестве мауэрлата.

Перед тем как изготавливать стропила, необходимо произвести все необходимые расчёты и замеры, а также определить угол наклона крыши и размеры деревянных элементов.

На систему крыши действуют определённые нагрузки:

масса стропил, обрешётки и самого кровельного материала;
вес рабочих;
вероятность стихийных бедствий (они не учитываются в нашей стране, так как имеют низкий процент вероятности их появления).

При расчёте толщины и ширины элементов стропильной системы принимайте во внимание совокупность всех видов нагрузок.

Нижние элементы стропил кладутся на мауэрлат, и на них приходятся боковые и вертикальные нагрузки. Горизонтальные же кладутся на ригели. Коньковая часть стропил принимает «на себя» усилия сжатия в горизонтальном направлении. Стропильные пролёты подвергаются наибольшей степени изгиба.

При расчёте нагрузки необходимо использовать поправочные коэффициенты, которые зависят от высоты дома.

Также существуют свои значения снеговой нагрузки в зависимости от климатической зоны.

Принадлежность к определённой климатической зоне можно посмотреть на специальной карте.

Выбор материала для кровли

Древесина, которая используется для строительства стропильного каркаса, должна иметь минимальное число изъянов (в первую очередь это касается сучков и трещин).

Для устройства крыши бани чаще всего выбирают сосновые или еловые доски из-за высокой степень прочности. Такая древесина легка в обработке. Специалисты рекомендуют использовать пиломатериалы I сорта, хорошо обработанные антисептическими и противогрибковыми средствами. Но для небольшой бани подойдёт материал II или III сорта.

Можно использовать клееный брус с высокой степенью прочности без признаков деформации. Но такой материал дорогой.

20% (если изнутри потолок бани полностью зашит отделочными материалами);
23% (если некоторые элементы крыши будут находиться на улице, например, навес над верандой или террасой).

Древесина для устройства крыши должна быть просушена естественным способом (в сухом помещении при невысокой температуре) в течение 2–3 лет или в специальных камерах при максимально высокой температуре.

Существует большое количество материалов для покрытия кровли:

ондулин;
металлочерепица;
мягкая черепица;
рубероид;
шифер;
еврошифер;
металлопрофиль.

Наиболее востребованными и доступными материалами являются металлочерепица и профнастил, которые отличаются невысокой ценой и длительным сроком службы.

Профнастил изготавливается из оцинкованной стали со специальным покрытием. Главное его отличие от металлочерепицы - это толщина металла. Например, профлисты, толщиной более 1 мм не предназначены для устройства крыши.

Преимущества этого материала:

высокие эксплуатационные качества;
простота монтажа (листы легко подобрать по точному размеру ската кровли);
небольшой вес;
доступная цена.

Есть и недостатки, например, низкие звукоизоляционные характеристики, менее привлекательный внешний вид по сравнению с металлочерепицей, небольшой срок службы (около 5 лет).

Преимущества металлочерепицы:

высокая степень устойчивости к коррозии;
прекрасное звукопоглощение, которое обеспечивает многослойность материала;
длительный срок службы (около 50 лет);
прекрасный внешний вид.

Несмотря на положительные качества, она не подходит для устройства односкатных крыш, так как её укладка производится только под углом не менее 14°. У профнастила нет никаких ограничений.

Рубероид является недорогим, но недолговечным материалом. Он прост в укладке, не требует больших трудозатрат. Для бюджетного покрытия крыши бани рубероид можно назвать вполне приемлемым вариантом.

Шифер - доступный кровельный материал, который подойдёт для бани. Имеет довольно длительный срок службы (около 40 лет), не нуждается в дополнительном уходе. Монтаж шиферных листов осуществляется быстро, что очень важно на заключительных этапах.

Недостатком такого материала можно назвать высокую степень водопоглощения, поэтому уже через 2–3 года на нём может появиться мох и различные вредоносные лишайники - покраска поможет избежать этого. Большая ломкость шифера также является существенным минусом. Поэтому лучше заранее просверливать отверстия, в которые будут вбиваться крепёжные элементы.

Какой материал и инструмент нужен

Для того чтобы построить двускатную крышу для бани 5х5 м, вам необходимы:

доски (сосновые или еловые) – 50х150 мм (расстояние между стропилами рекомендуется делать 90 см);
необрезная доска для временной фиксации стропил;
обрезная доска - 20х100 мм (длина 3 м);
металлические уголки;
металлические пластинки - толщина 2 мм;
бруски - 50х50 мм;
болты с шайбами и саморезы;
клееная фанера, ОСП или необрезная доска для устройства обрешётки;
рейки - 20х50 мм;
утеплитель, пароизоляционный и гидроизоляционный материал;
металлочерепица или профнастил.

Инструменты:

болгарка;
электрический лобзик;
степлер;
молоток;
рулетка - длина не менее 10 м;
острый нож;
электрический шуруповёрт;
антисептические средства и пропитки.

Возведение крыши бани: пошаговая инструкция

Для монтажа крыши нужно следовать следующему плану:

Проверить параллельное расположение мауэрлата (степень разбега не более 2–3 см). Фиксационные нагели должны быть уложены на необходимых расстояниях.
Для бани 5х5 м достаточно шести пар стропильных конструкций. Для того чтобы монтировать большое число одинаковых деталей, рекомендуется выполнить один общий шаблон, что значительно ускорит работу.
Для изготовления шаблона нужно взять трёхметровые доски, вверху сбить их гвоздём. К одной доске прибить кусок горизонтальной рейки, которая будет служить шаблоном для изготовления ригеля. Расстояние его от конька должно быть не более 40–50 см. Зафиксировать ригель на одной доске, а ко второй прибить после определения угла наклона строп.
Поднять шаблон наверх, установить на место крепления стропил. Изменить угол наклона и расстояние выноса, чтобы будущий конёк оказался точно по центру бани. После нахождения нужного места прибить ко второй доске ригель. Усилить доски и конёк ещё двумя - тремя гвоздями.
Поставить шаблонную конструкцию на опорный мауэрлат, отметить точку будущего места совмещения стропил. Соединить эти элементы брусом и стальными уголками. Закрепить на шаблоне деревянную планку на точке соприкосновения с опорным элементом.
В месте нахождения фронтонов вертикально прибить бруски. Их высота должна быть аналогична высоте строп. Для проверки вертикальности натянуть между ними строительный шнур. Проверить шаблон по всей длине конструкции бани. Сделать шаг около 1 м, и посмотреть на угол наклона. Коньковая часть должна идти строго по шнуру. Все неровности можно убрать во время создания обрешётки. Если погрешность будет более 1 см, то необходимо регулировать шаблон так, чтобы выйти на средние показатели.
Если всё сделано правильно, можно аккуратно снять шаблон и уложить его на землю.
Уложить шаблон на ровное основание и приставить к нему одну ногу стропил. Контролировать устройство коньковой части. Сучки обрезать. Нависающие лишние элементы стропил можно отпилить перед их установкой или по окончании монтажа.
Стропила в коньке можно соединить несколькими методами. Одним из них является соединение у коньковой части в полдерева.
Лучше всего делать соединение строп под углом 90°. Для предотвращения смещения с двух сторон узел нужно зафиксировать стальными пластинами. Крепления должны располагаться равномерно по всей длине стропил.
Теперь нужно сделать метки вверху и внизу стропил. Верху отпилить под углом, так как будет выполняться соединение встык. Место отреза должно совмещать верх и низ шаблона. Не рекомендуется отпиливать сразу две ноги строп. Снимать чертёж необходимо на каждой из них с определённой стороны в отдельности. Этот узел соединяется стальными пластинами.
По шаблону нужно отметить точку упора стропильной доски в мауэрлат, крепить в этом месте доску, которая будет упираться в него. Её можно зафиксировать снизу стропы на ребро доски или с боковой части. Этот узел будет выдерживать существенные нагрузки на сдвиг, поэтому для крепления рекомендуется использовать мощные болты.
Разместить две доски стропил на ровную поверхность, и проверить расположение узлов с помощью шаблона. Убрать его, и зафиксировать на месте ригель.
Верхние элементы строп должны упираться прочно друг в друга по всему срезу.
Затем болтами закрепим ригель с нахлестом к ногам строп. Вам понадобится по 2 болта на каждую стропу.
Ригель подвергается сжатию - нельзя допускать даже незначительных колебаний в местах креплений. Чтобы стропила не растрескивались при установке болтов, рекомендуется просверлить для них отверстия немного меньшие, чем диаметр болтов примерно на 1 мм. Лишнюю часть болта нужно отрезать болгаркой.
Таким же образом необходимо установить все остальные стропила: положить их друг на друга, и проверить соответствием всех размеров.
После того как все стропила изготовлены, можно приступать к сборке каркаса крыши. Нужно прикрепить сначала крайние стропила, зафиксировать их кусками досок. Тщательно установить каждую стропильную ногу, и проверить размеры. Протянуть шнур от боковых частей на вылете стропил к коньку.
Отметить на мауэрлате точки крепежа остальных строп с шагом примерно в 1 м.
Поочерёдно поднять каждую стропу, выставить её по шнурам и закрепить досками. Прибить их под определённым углом.
Когда все стропила выставлены, необходимо проверить точность их расстановки, затем начать крепить с помощью стальных уголков и планок. Уголки нужно фиксировать с двух сторон стропил. В результате получается устойчивая и надёжная система. Теперь нужно выровнять длину строп снизу по шнуру, чтобы они выступали за пределы бани примерно на 30–40 см.
Под крайние ноги установить дополнительные упоры из досок, которые в будущем будут выполнять функцию каркаса для обшивки фронтонов.

Создание обрешётки

Обрешётка может быть реечной или сплошной.

После устройства обрешётки необходимо закрыть торцевые стороны крыши. Если планируется создание чердака, то нужно оставить место для установки дверей и окна.

Утепление изнутри

Для утепления можно использовать минвату толщиной 10 см. Вначале на стропильную систему укладывается пароизоляционный материал для защиты от влаги со стороны внутренних помещений бани.

Сверху на него укладывается утеплитель, а затем гидроизоляционный материал, который будет предотвращать проникновение влаги через мелкие щели кровли.

Защитные гидро- и пароизоляционные плёнки настилаются внахлёст около 15–20 см, затем склеиваются строительным скотчем.

Как правильно крыть крышу

Укладка кровельного материала является не менее важной частью устройства крыши, чем её постройка. Если правильно покрыть баню металлочерепицей или металлопрофилем, то можно защитить все деревянные элементы конструкции от атмосферных осадков, что существенно продлит срок их службы.

Для укладки металлочерепицы понадобится:

Этапы монтажа кровельного материала:

Поднимается металлочерепица на каркас крыши с использованием специальных ремней. Кладётся первый лист, тщательно выравнивается по торцевой части и карнизу. Крепится саморезами в точках примыкания волны к рейкам обрешётки. Прикручиваются они в определённом порядке.
Производится укладка слева направо. Край второго листа подводится под торец первого, а затем они тщательно выравниваются. Если материал будет укладываться справа налево, то второй кусок следует располагать с небольшим нахлестом. Все листы поочерёдно прикручиваются.
Первый лист кладётся на рейки обрешётки с выступом около 40–50 мм, прихватывается саморезом у самого края конька и нижней части карниза.
Для монтажа второго листа состыковываются два куска профиля боковым методом перехлёста, так чтобы не было щелей и перекосов. Соединяются между собой саморезами под поперечной частью волны. Начинать соединять нужно от карниза до конька. Таким образом фиксируются 3–4 листа профиля. Откручивается временный саморез, равняется весь ряд металлопрофиля по отношению к карнизу.
Замеряется правильность выноса по двум сторонам блока. Размеры совпали - всё сделано правильно. Теперь лист закрепляется саморезом основательно. Все остальные профили крепятся на стыках друг с другом, прикручиваются к обрешётке.
После того как работа закончена, необходимо мягкой щёткой убрать всю стружку с металлочерепицы, а места просверливания немного подкрасить краской такого же цвета, как и сам материал.
Затем необходимо закрепить конёк таким образом, чтобы осуществлялась вентиляция чердака. Крепится он к металлочерепице с помощью саморезов в верхней части каждой второй волны. Нахлест должен составлять около 10 см по длине.
Крепится карнизная планка, которая будет защищать лобовую доску от внешних факторов. Для этого укладываются они с нахлестом примерно 50 мм. Прибиваются гвоздями через каждые 30 см.
Торцевая планка кладётся на боковую доску и прикручивается саморезами (шаг около 1 м). Она крепится к рейкам обрешётки через верхнюю часть листов кровли саморезами с шагом 40–80 см. Планка должна перекрывать верхний край волны.
Крепится специальный утеплитель перед монтажом планки конька. Для этого снимается защитная плёнка, наклеивается от края конька по направлению к центру на расстоянии около 25 мм. Сам конёк крепится к кровле в каждую третью волну с нахлестом в 10 см.

Видео: как правильно сделать крышу для бани из сруба своими руками

Только при условии правильного устройства крыши бани можно быть уверенным, что она будет служить долгие годы и выдерживать любые природные условия. Поэтому к строительству этого элемента необходимо отнестись очень серьёзно и ответственно, так как она принимает на себя большие нагрузки, а значит, должна быть максимально прочной и надёжной. И тогда вы и ваши друзья сможете наслаждаться отдыхом в парилке в любое время года.

Строительство бани завершается креплением кровельной конструкции , здесь возможна и двускатная крыша. Второй вариант наиболее популярен. Такой вид кровли вполне по силам соорудить самостоятельно при условии проведения точных расчетов угла наклона скатов и мощности стропильной системы.

Также стоит подумать об использовании подкровельного пространства – будет ли оборудован чердак или . Если Вы хотите строить баню с верандой под общей крышей, это также необходимо просчитать заранее.

Все эти нюансы влияют на высоту коньковой части , вид тепло- и гидроизоляции, подбор необходимых материалов и трудоемкость монтажных работ. Немаловажное значение имеет стоимость конструкционных элементов и кровельного материала.

Преимущества двускатной крыши

Почему при строительстве крыши на баню чаще выбирают двухскатное строение? Это связано с комплексом преимуществ :

благодаря скатному строению, обеспечивается естественный отвод снега и дождевой воды, поэтому крыша не требует значительных усилий по ее обслуживанию в осенне-зимний сезон;
практичность конструкции позволяет обустроить под кровлей чердак , приспособленный для хранения различного инвентаря и сушки банных веников, или полноценное жилое помещение , где можно размещать гостей;
при небольшой площади бани на чердаке можно оборудовать техническую зону с выносом наверх систем отопления и кондиционирования;
монтаж двускатной крыши не слишком сложен и доступен неспециалисту при условии тщательной подготовки и обеспечении безопасност и во время работ на высоте;
строения с коньковой крышей весьма привлекательны , имеют законченный вид и позволяют вносить разнообразие за счет индивидуального декора фронтонов и применения различных кровельных материалов;
крыша с двумя скатами служит длительное время и не требует дорогостоящего сложного ремонта;
строительство крыши двускатного типа является достаточно экономичным варианто м в сравнении с возведением более сложных и масштабных кровельных систем.

Устройство двухскатной крыши

Прежде чем закупать материалы и приступать к монтажу, необходимо ознакомиться с особенностями устройства двухскатной крыши. Основой конструкции служит система стропил , которая опирается непосредственно на возведенные стены , если баня срубовая или из клееного бруса.

В случае использования других видов стеновых материалов (кирпич или пенобетон) по верхнему периметру стены прокладывается опорный брус (мауэрлат) для крепления стропильной системы.В зависимости от величины пролета между опорной стеной и коньковой частью стропила могут быть наслонными или висячими .

В качестве дополнительного укрепления крыши с пролетом более 3 метров устанавливают подстропильные ноги (подкосы) и стропильную бабку для опоры конькового прогона. По всей длине ската устанавливают фермы треугольной формы с определенным шагом.

Совет: шаг стропильной фермы должен составлять 1,2 метра , что обеспечивает достаточную конструкционную прочность и удобство при закреплении поперечной обрешетки.

Стропила с опорой на мауэрлат монтировать проще, чем висячие, но при этом необходимо учитывать распорную нагрузку на стены и корректировать вес стропильной системы. Оптимальным считается ската 40-50 , поэтому при значительных межскатных пролетах пропорционально увеличивают , что может улучшить дизайн строения и стать основой для обустройства мансардной жилой зоны.

Поэтапная технология строительства

Строительство двускатной крыши бани включает несколько основных этапов:

проведение конструкционных расчетов и составление чертежа или схемы с нанесением размеров;
приобретение и разметка материалов, подготовка инструмента;
монтаж несущих балок;
установка стропильной системы , включая монтаж фронтонов промежуточных ферм;
оборудование выхода вентиляционной трубы от печки-каменки огнеупорным кожухом во избежание возгорания кровли;
крепление обрешетки ;
монтаж изоляционных слоев;
настил кровельных материалов ;
оформление коньковой части .

Лучшим материалом для формирования стропильной системы служит качественный сосновый брус . Для обрешетки подойдет обрезная доска . Кровельный материал выбирают исходя из стилевых предпочтений, бюджетных возможностей и трудоемкости настила.

Наиболее востребованным для бани кровельным материалом считается профилированный лист в силу оптимального сочетания его стоимости, эксплуатационных качеств и легкости монтажа.

Совет: не стоит выбирать под стропила перекрученную древесину во избежание деформации кровли впоследствии.

Для гидроизоляции имеет смысл приобрести мембранные материалы, имеющие малый вес и одновременно высокую эффективность в защите конструкции и чердачного пространства от влажности. Теплоизоляцию подбирают с учетом веса материала , что особенно важно при строительстве большой бани с несколькими помещениями, включая жилую мансардную зону.

Наглядно строительство двухскатной крыши для бани Вы можете посмотреть в следующем видео :

Завершающим процессом строительство короба бани является перекрытие крыши. После этого уже можно начинать отделывать баню снаружи и изнутри, а так же приобретать различное оборудование и аксессуары для отдыха в бане. Что бы баня прослужила долго, а ее потолок не протекал во время дождя, необходимо правильно смонтировать крышу, а так же обеспечить ей хорошую тепло-, паро- и гидроизоляцию. Далее мы подробно рассмотрим процесс строительства крыши бани своими руками.

Статья
Видео

Перед тем как мы перейдем к технологии строительства крыши для своими руками необходимо разобраться с элементами каркаса крыши, а так же основными терминами, которые используют кровельщики.

Основное предназначение каркаса – выдержать собственный вес, вес кровельного материала, а так же вес снега, дождя и вспомогательного оборудования (к примеру, модуля либо спутниковой антенны). Именно поэтому прочность и устойчивость каркаса являются важными показателями.

Каркас крыши любой постройки состоит из мауэрлата, стропильной фермы, обрешетки и кровельного материала.

Называется деревянный брус, предназначенный для того, что бы соединить основу короба постройки (тела) с каркасом крыши. Именно с создания мауэрлата начинается монтаж каркаса крыши бани. Если баня изготовлена со сруба, мауэрлатом может послужить самый верхний венец, если же баня изготовлена из пеноблока либо кирпича, мауэрлат укладывается на наплавляемый материал. Крепление мауэрлата к стенкам осуществляется с помощью длинных анкеров. Перед тем как установить мауэрлат на стены постройки, в нем необходимо вырезать специальные отверстия под крепление конструкции стропил. Основное требование к установке мауэрлата заключается в его идеальном горизонтальном положении, т.к. от этого будет зависеть качество крепления каркаса крыши к телу постройки.

Следующий элемент конструкции каркаса крыши – стропильная ферма . Предназначение стропильной фермы – равномерное распределение нагрузок по всей крыше. Существует несколько форм стропильной фермы, о них мы поговорим немного позже. Стропильная ферма состоит из деревянных брусьев, связанных между собой. Основной элемент стропильной фермы – стропила, к которым и крепится вспомогательные элементы. Что касается последних, то к ним относятся ригели, стяжки, распорки и перемычки, предназначение которых укрепить конструкцию стропильной фермы.

Обрешетка каркаса крыши бани предназначена для того, что бы можно было осуществить качественное крепление кровельного материала к стропилам. Обрешетка представлена в виде деревянных брусков и досок, скрепленных в сетку. Количество и размер ячеек данной сетки рассчитывается на основе того, каким материалом будет перекрыта крыша. К примеру, для перекрытия крыши рубероидом, пустого пространства вообще не должно быть (максимум 1-сантмиетровые щели), а для того что бы перекрыть крышу бани профнастилом, можно создавать обрешетку с ячейками шириной в 0,5 метра.

Кровельный материал крыши бани выбирается по вкусу владельца постройки. Наиболее популярными материалами для кровли крыши бани являются профнастил, металлочерепица, шифер и рубероид. Каждый из перечисленных материалов имеет свои особенности монтажа и требования к углу наклона крыши. К примеру, рубероидом кроется крыша, имеющая угол 5 градусов, профнастилом – 8, металлочерепицей около 30, а шифером 20.

Чаще всего монтаж двухскатной крыши для бани осуществляется, если владелец собирается сделать на бане чердачное помещение.

Существует два способа установки стропил при создании двухскатной крыши:

Конструкция двухскатной крыши популярнее, чем односкатной, т.к. в этом случае угол наклона крыши будет более острый, что предотвратит образование снежных наметов на кровельном материале. Двухскатная крыша представляет собой ряд идентичных по размеру и форме равнобедренных треугольников, установленных на одном и том же месте вдоль всей крыши. Вершину деревянного треугольника их стропил принято называть коньком, а поперечный деревянный брус под вершиной треугольника – ригелем. Ригель предназначен для укрепления конструкции двухскатной крыши. Чем меньше шаг установки стропильных ферм, тем более устойчивой будет конструкция крыши бани. Обращаем ваше внимание на то, что стропильные фермы собираются на земной поверхности, после чего подаются на крышу. Крепление стропильных ферм к телу бани осуществляется после того, как будут установлены потолочные балки ( можно сделать позже). Что бы более просто создавать идентичные деревянные треугольники, мастера-кровельщики используют специальные заготовки.

Монтаж двухскатной крыши осуществляется следующим образом:

Крепится мауэрлат к стене бани
Создаётся стропильная ферма
Устанавливаются две стропильные фермы по разные концы крыши. Для крепления стропил к мауэрлату используют шурупы типа «глухарь».
Для обеспечения устойчивости зафиксированных стропильных ферм, конструкции дополнительно упрочняются специальными подкосами.
Между крайними стропилами на уровне конька натягивается веревка, которая будет показывать точное место установки остальных стропильных ферм (что бы ряд шел ровно, в одну линию)
По веревке устанавливается остальные стропильные фермы таким же образом

Монтаж односкатной крыши для бани является менее популярным мероприятием, т.к. в этом случае угол наклона крыши будет более пологий, что влечет за собой образование снежных наметов на крыше бани. Очень часто под весом снега крыши начинают деформироваться и разрушаться.

Конструкцию односкатной крыши вы можете увидеть на данном проекте:

Как вы видите, разные по высоте опоры стропил опираются на стены бани и удерживают весь каркас крыши. Чем больше разница в высоте между опорами, тем круче будет угол падения односкатной крыши для бани. Обращаем ваше внимание на то, что монтаж пологой крыши обойдется на порядок дешевле, чем монтаж крутопадающей.

Как и в случае с двухскатной крышей, каркас односкатной крыши для бани крепится на мауэрлат. Крепление должно осуществлять с помощью металлических уголков, а так же медной проволоки. Шаг установки стропильных ферм должен составлять около 0,6 метра. Для того, что бы защитить внешние стены бани от дождя, рекомендуется выносить стропила за пределы короба бани на расстояние от 0,3 до 0,5 метра.

Детальнее технологию строительства односкатной и двухскатной крыши бани своими руками вы можете увидеть на подробных видео-уроках:

Технология строительства односкатной крыши

Строительство двухскатной крыши бани

Монтаж стропильной системы бани своими руками

После того, как каркас крыши бани будет смонтирован, необходимо осуществить гидро-, паро- и теплоизоляцию крыши.

Мероприятия по гидроизоляции, пароизоляции и утеплению крыши бани

Паро- и гидроизоляция крыши

Изначально следует обратить ваше внимание на то, что каркас крыши должен изготавливаться из хорошо просушенного пиломатериала. Помимо этого деревянные брусья и доски необходимо вручную вскрыть , которые предотвратят гниения древесины и увеличат ее срок службы.

Для паро- и гидроизоляции крыши бани рекомендуется использовать рубероид (для гидроизоляции), а так же мембранную пленку. Рубероид крепится на стропила в 2 слоя, это обеспечит достаточно высокую защиту каркаса крыши от попадания атмосферных осадков.

Что касается мембранной пленки, она является хорошим теплоизоляционным и гидроизоляционным материалом. Для того, что бы пленка качественно функционировала, ее необходимо уложить на стропила и зафиксировать строительным скотчем. Полоски мембранной пленки не должны быть шире 15 см. Каждая новая полоса должна укладываться внахлест предыдущей. Обращаем ваше внимание на то, что запрещается натягивать пленку на стропила, это может привести к ее повреждению в результате деформации пиломатериала (расширении, сужении) при нагреве и остывании (жарким летом).

Утепление крыши бани

Говоря об утеплении крыши бани, необходимо обратить внимание на несколько важных нюансов этого мероприятия:

Утеплять крышу бани рекомендуется минеальной ватой. Она не горит, долговечна и хорошо держит тепло.
Не рекомендуется использовать пенопласт для утепления крыши бани своими руками, т.к. данный материал при нагревании выделяет вредные вещества.
