Часто при ремонтных работах или во время экспериментов приходится измерять температуру среды, погрузив в нее измерительное устройство. Для таких замеров необходим жидкостный термометр.

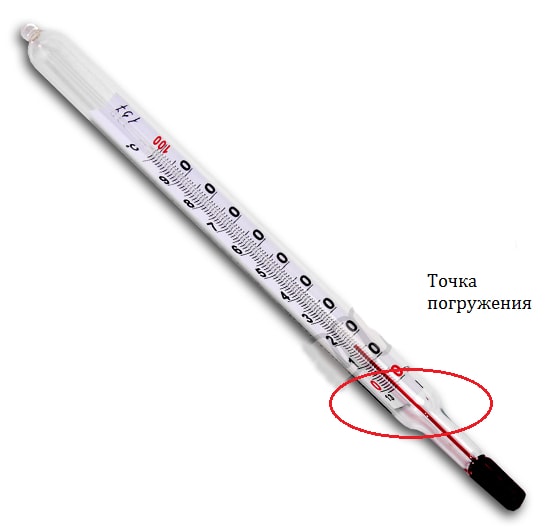

Точка погружения
Эта отметка позволяет произвести компенсацию скачков температуры воздуха, которые непосредственно влияют и на жидкость.
Жидкостные термометры широко используют на предприятиях и заводах, чтобы снимать показания температуры жидких растворов и веществ, протекающих по технологическим трубам. Такие процедуры усложняют измерение температуры жидкости из-за недостаточного доступа. В трубках и резервуарах создают специальные измерительные каналы для ввода устройства и снятия показаний.
Правила использования и меры предосторожности
Термометры состоят в основном из стекла и жидкости. Они представляют опасность по двум причинам: битое стекло и токсичность активного вещества.
Ртуть – очень токсичное вещество
В химической промышленности чаще применяют ртутные или спиртовые термометры. Лабораторные эксперименты требуют высокой точности, а жидкостные устройства позволяют выполнить процедуры на высшем уровне. Для этого используется большой объем ртути. Работая с такими устройствами, под термометром следует держать специальный поднос, чтобы в случае разрушения как можно быстрее собрать ртуть.
Главное в случае разбитого термометра – быстро собрать ртуть
Падая с высоты человеческого роста, ртуть быстро раскалывается на много шариков и разлетается во все стороны. Шарики токсичного жидкого металла попадают в щели пола, во все отверстия и трещины.
Ртуть – очень текучий металл. Собрать ее полностью – непростая задача. Постепенно ртуть начнет испаряться, создавая опасный токсичный фон. Проветрить помещение от ртутных паров непросто, так как ртутный пар – это очень тяжелый газ.
Процедура удаления ртути из помещения называется демеркуризацией.
Все работы должны быть немедленно прекращены, ртуть должна быть сразу убрана. Уборка ртути означает следующие действия:
- Всю видимую ртуть следует немедленно убрать. Есть два способа уборки – резиновой грушей и ватным тампоном. При уборке тампоном помните, что тампон следует смазать маслом.
- Вся собранная ртуть должна быть передана специальной службе. Ртуть нельзя выливать в канализацию, она намного тяжелее воды.
- Место, где ртуть была пролита, следует обработать 20-процентным раствором хлорида железа (III), после чего дождаться полного высыхания.
- Спустя сутки поверхность следует протереть моющим средством и чистой водой.
Плюсы и минусы жидкостных термометров
Основные минусы приборов - небезопасность жидкостей в случае разгерметизации (особенно в случае с токсичной ртутью) и невозможность применения в экстремально низких или высоких температурах.
Цена деления большинства термометров составляет 1-2 градуса по шкале Цельсия. Это позволяет производить вычисления достаточно точно, однако диапазон температур у каждой модели свой.
Достоинствами жидкостных термометров является широкая сфера применения – как в бытовых и медицинских целях, так и воздушных, паровых, газовых и силовых установках.
Популярные модели жидкостных термометров, их цены и сравнение
К самым популярным относятся приборы ТТЖ-М исп4, СП-1, БТ-52.220 и ТС-7-М1 исп1.
Популярные жидкостные приборы: ТТЖ-М исп4, СП-1, БТ-52.220 и ТС-7-М1 исп1
ТТЖ-М исп4
Термометр выпускает компания «Стеклоприбор». Г-образная форма предусматривает снятие показаний в различных кипятильных устройствах с предусмотренным клапаном. Средняя цена устройства – 350 рублей.
Активным веществом выступает керосин, цена деления шкалы – 2 градуса. Длина погружной части составляет 6,5 см, измеряемый диапазон – от 0 до +100 градусов Цельсия.
ТС-7-М1 исп1
Устройство относится к классу бюджетных - цена варьируется от 250 до 300 рублей. Используется преимущественно в сельском хозяйстве. Рабочей жидкостью является метилкарбитол, измеряемый предел температур - от -20 до +70 градусов Целисия. Длина погружной части всего несколько сантиметров.
БТ-52.220
Биметаллический прибор, Разработан специально для агрессивных сред, которые встречаются на нефтедобывающих, пищевых и химических производствах.
Устойчив к коррозии, позволяет менять диапазоны температур. Средняя цена - 1200 рублей.
Благодаря сменным гильзам длина погружной части может меняться от 6,4 до 25 см. Минимальный диапазон - от -45 до 0 градусов Цельсия. Максимальным – от 0 до +450 градусов.
Прибор разработан компанией «Росма». Гильзы этого устройства изготавливаются из латуни и нержавеющей стали. Работает устройство при температуре окружающей среды в диапазоне от -10 до +60 градусов. Циферблат изготавливается из алюминия. Прибор оснащен радиальной шкалой и стрелкой.
СП-1
Жидкостное устройство, выпускается компанией «Термоприбор». Средняя цена - порядка 2000 рублей.
Прибор работает только в плюсовых диапазонах. Конструкция позволяет использовать четыре диапазона: минимальный – от 0 до +100 градусов Цельсия, максимальный – от 0 до +300 градусов.
Прибор устойчив к вибрациям, используется в цехах, на машиностроительных фабриках. Рабочая жидкость - ртуть.
Температура тела измеряется медицинским термометром. Термометры хранят в широкогорлом сосуде (стакан, банка), наполовину заполненном дезинфицирующим раствором (2% раствор хлорамина). На дно сосуда кладут слой ваты, чтобы не поломались нижние концы термометров.

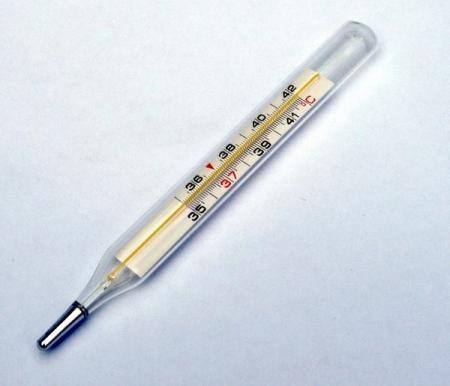

Корпус термометра стеклянный. Внутри имеется металлический столб (шкала) с цифровыми отметками от 34 до 42. На нём расположен стеклянный капилляр (узкая стеклянная трубка). Ртуть находится в нижнем, узком конце (резервуар для ртути). При действии тепла, ртуть расширяясь двигается вверх по капилляру. Отметка, до уровня которой поднимается ртуть, показывает чему равна температура тела больного.
Температура тела здорового человека, в течение суток колеблется в пределах от 36 о С до 37 о С. В среднем, в норме температура тела здорового человека равна 36,6 – 36,8 о С. Измерение температуры обычно проводят 2 раза в день (утром, между 6 – 7 ч., и вечером, между 17 – 18 ч.). Перед измерением температуры термометр энергично встряхивают, чтобы уровень ртути опустился ниже отметки 35 о С. Измеряют температуру в подмышечной впадине, ротовой полости, паховых складках, прямой кишке. Во избежании искажённых показателей температуры, подмы-шечную впадину и паховые области предварительно насухо вытирают полотенцем. Держат термометр в течение 8 – 10 мин. После измерения, термометр следует протереть спиртом или одеколоном и поместить в футляр.
Следует учитывать, что температура в прямой кишке и ротовой полости на 1 о С выше, чем на наружных поверхностях тела (подмышечной впадина, паховые складки).
Полученные данные заносят в температурный лист чёрным карандашом.
Сегодня практически невозможно представить себе жизнь без термометра. Конечно, о температуре на улице можно узнать из сводки погоды. Но как же определить уровень тепла в комнате, духовке, сушильной камере или теплице? Тут никак не обойтись без термометра.
Существует несколько их видов:
- жидкостные;
- механические;
- газовые;
- электрические;
- оптические.
Жидкостные
Принцип действия такого прибора основан на эффекте расширения или сжатии жидкости, которая заполняет колбу и изменяет свой объем при колебании собственной температуры. Обычно, в него заливают ртуть или спирт, которые тонко реагируют на минимальное изменение тепла в окружающей среде.
В медицине обычно используются ртутные градусники, а вот в метеорологии их заполняют спиртом, поскольку ртутный столбик может застывать уже при -38 градусах.

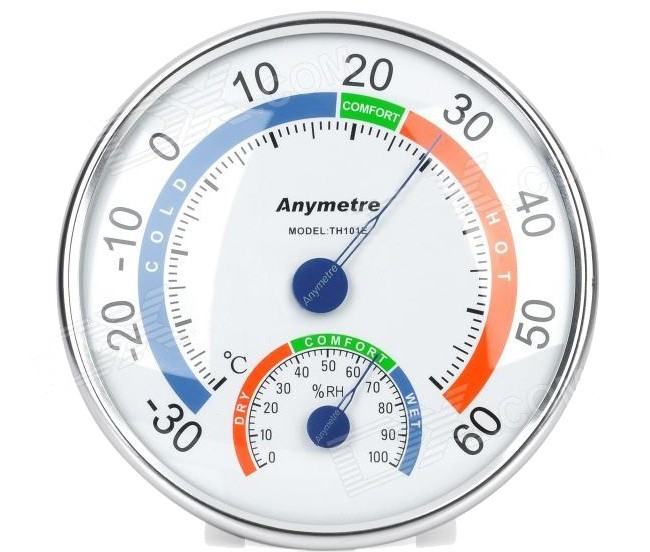

Механические
Принцип работы прибора данного типа тоже основан на расширении. Но с его помощью определяется температура в зависимости от расширения биметаллической ленты или металлической спирали.
Такие характеризуются высокой точностью, они надежны и просты в эксплуатации.
Как отдельную, самостоятельную модель их, правда, не используют, обычно они применяются в автоматизированных системах.
Газовые
Газовый тип температурного измерителя работает по тому же принципу, что и жидкостное устройство. В качестве рабочего вещества в нем используют какой-либо инертный газ.
Преимущество этого прибора заключается в том, что он может измерять температуру, приближающуюся к абсолютному нулю, и диапазон его измерений колеблется от -271 до +1000 градусов. Это достаточно сложное устройство, которое редко участвует в лабораторных измерениях.
Электрические
Работа такого измерительного прибора связана с зависимостью сопротивления используемого проводника от температуры. Известно, что сопротивление любых металлов линейно зависит от уровня их тепла. Более точные измерения можно получить, если заменить металлические проводники полупроводниками. Однако полупроводники в таких приборах практически не используют, поскольку зависимость между характеристиками полупроводника и уровня тепла нельзя выразить линейно и практически невозможно проградуировать приборную шкалу.
В роли проводника обычно выступает медь, показывающая изменения температур от -50 до +180 градусов. Если взять другой рабочий металл, например, платину, то температурный диапазон ее значительно расширится и составит от -200 до +750 градусов. Такие электрические тепловые датчики используют в лабораториях, на экспериментальных стендах или на производстве.
Оптические

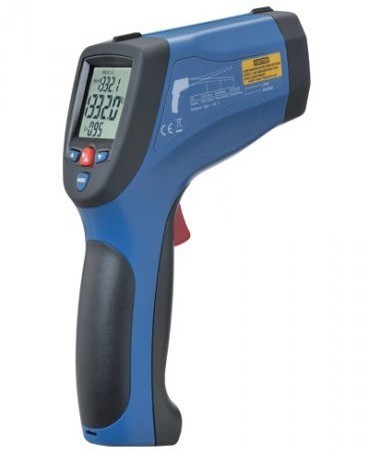

Оптические приборы или пирометры позволяют узнать температуру по уровню светимости тела, анализу его спектра и некоторым другим параметрам. Это бесконтактный прибор, способный измерять, причем с точностью до нескольких градусов, уровень тепла в широчайшем диапазоне – от 100 до 3000 градусов. Чаще всего на практике мы встречаемся с инфракрасными бытовыми термометрами. Такие градусники очень удобны, поскольку позволяют безопасно, быстро и точно определять температуру тела человека.
Существуют и другие, более сложные температурные измерители, например, волоконно-оптические или термоэлектрические. Это очень чувствительные приборы, дающие точнейшие результаты измерения практически без ошибки.
Полезные советы
Лысенко Венера Анатольевна 333
В современном мире, когда электронные и цифровые технологии активно процветают и внедряются в разные сферы человеческой деятельности, становясь востребованными и незаменимыми для любого человека, есть еще обычные вещи и предметы в нашем обиходе, которые долго еще будут служить, принося пользу.Термометр медицинский ртутный, или градусник относится именно к таким предметам.
Как устроен ртутный термометр?
 |
|||
 |
Med.gramix | 228 Р | |
 |
|||
 |
Аллергодом | 1 580 Р | |
 |
JOYBYJOY | 2 352 Р | |
 |
JOYBYJOY | 597 Р | |
| Еще предложения | |||
Основной элемент термометра - это капиллярная трубка, запаянная с двух сторон и не имеющая внутри воздуха. С одной стороны трубка имеет резервуар для ртути. Имеется шкала, нанесенная на планку, для измерения температуры. Диапазон шкалы составляет 34-42 градуса Цельсия. Для более точного измерения на каждом градусе на шкале есть еще 10 делений.
Отличие медицинского градусника от обычного ртутного для измерения температуры окружающей среды в том, что место, где соединяется резервуар с ртутью и трубкой капиллярной слегка сужено и искривлено, что затрудняет возвращение ртути в резервуар.
Благодаря именно такой конструкции, нагретая во время измерения температуры ртуть расширяется и не спеша достигает максимально правильного показателя.
Для дальнейшего применения ртутный градусник нужно встряхнуть, после чего ртуть возвратится в резервуар.
 |
Med.gramix | 3 349 Р | |
 |
Electrozon | 190 Р |
Положительные стороны ртутного термометра.
 |
Med.gramix | 249 Р |
Термометр медицинский ртутный по характеристикам и показателям считается наиболее точным, и по показаниям очень близок к эталонному термометру - газовому. Ртутный термометр в меньшей степени, чем другие, подвержен воздействию условий измерения и посторонних факторов. Конструкция допускает полное погружение в дезинфицирующий раствор, благодаря чему он пригоден для использования в медицинских и здравоохранительных учреждениях. Ртутный термометр привлекает своей ценой, если сравнивать его с электронным. Доступность и простота применения, благодаря примитивной конструкции термометра.
Недостатки ртутного термометра.
Долго измеряется температура тела. Средняя продолжительность измерения не меньше 5-6 минут, для более точного измерения требуется 10 минут. Самым главным недостатком есть сама ртуть. Это опасное для человека вещество. Хрупкий стеклянный корпус может по неосторожности разбиться.
Опасность разбившегося термометра.
Ртуть представляет из себя жидкость серебристо-белого цвета, которая испаряется при температуре +18 градусов. Это необычный металл. Температура, при которой ртуть плавится очень низкая (-38,9 градусов). Из-за такого специфического свойства ртуть при комнатной температуре выглядит как легко подвижная жидкость. При легком ударе она разделяется на маленькие шарики. При совмещении приобретает вид цельного шарика. Если разбился ртутный градусник в квартире или помещении, то много мелких ртутных капель могут проникнуть в трещины полов, в ковры, в различные щели. Потом ртуть, испаряясь,начинает загрязнять и отравлять весь воздух. Если дышать постоянно этим воздухом, то в результате накапливания в организме, может произойти ртутная химическая интоксикация. Отравление ртутью проявляется металлическим привкусом, головной болью,поносом, стоматитом, поражением почек, саливацией, дерматитом, анемией, тремором конечностей.
Устранение последствий разбившегося термометра.
Как собрать разбившийся градусник? Перед тем, как приступить к устранению последствий, нужно приготовить: плотно закрывающуюся стеклянную банку, кусочки пластыря, медицинскую вату, плотную бумагу, ветошь. Так же полиэтиленовые пакеты, куда потом соберутся загрязненные ртутью вещи. Приготовьте толстую иголку или вязальную спицу, шприц, резиновые перчатки, дезинфицирующее средство, можно марганцовку. И позаботьтесь об освещении.
Как собрать разбившуюся ртуть? Самый трудоемкий этап - это сборка капель ртути, которая может занять несколько часов. В помещении не должны присутствовать посторонние люди, дети, домашние животные. Благодаря тому, что ртуть блестит, ее легко заметить при хорошем освещении, в этом случае вам поможет фонарик. Вещи, которые подверглись попаданию на них ртути, соберите в полиэтиленовые пакеты и вынесите на улицу. При осмотре пола и горизонтальных поверхностей, отметьте мелом места, где находились части ртути. Старайтесь, чтобы ртуть не могла попасть на обувь. Собирается ртуть начиная с больших капель. Для удобства можно воспользоваться листом бумаги, согнутым в виде совка. Чтобы удобно было закатывать капли ртути, можно воспользоваться вязальной спицей или толстой иглой. Приближая маленькие капли друг к дружке, можно их соединить в одну большую. Эти капли поместите в стеклянную баночку. Чтобы собрать капли поменьше, можно использовать небольшой кусок пластыря и так же отправить их в банку. Из щелей можно ртуть достать иглой, на которую намотан ватный тампон, предварительно смоченный раствором марганцовки. Можно воспользоваться медицинским шприцем с толстой иглой. Для безопасности своего здоровья, каждые 10-15 минут выходите на улицу, на свежий воздух.
После сбора ртути надо закрыть банку плотной крышкой. Таксичность ртути очень велика! Не выбрасывайте ее на помойку, или в мусоропровод! Банку временно поставьте на балкон или в гараж, сарай, затем сдайте ее сотрудникам спасательной службы.
Теперь приступаем к дезинфекции помещения. Нужно приготовить один литр раствора марганцовки. Цвет должен быть темно-бурый. Добавить столовую ложку уксуса или щепотку лимонки. Одеваем перчатки и приступаем обрабатывать поверхность. Особое внимание нужно уделить щелям, трещинам, углам. В эти места можно налить чуть-чуть раствора. После нанесения оставляем это дело на 7-8 часов, периодически смачивая поверхность чистой водой. Когда время истекло, все промываем с помощью чистящих и моющих средств, делаем качественную уборку всей квартиры.
Обычно через неделю удается полностью избавиться от мельчайших частичек ртути, с условием каждодневной влажной уборки.
