Профнастил сложно назвать покрытием изысканным или презентабельным, по этим параметрам он существенно уступает другим кровельным материалам. Однако владельцы бань часто отдают предпочтение именно профнастилу как покрытию недорогому и долговечному. Плюс ко всему, можно подобрать покрытие с оттенком, максимально подходящим к общему стилю постройки.

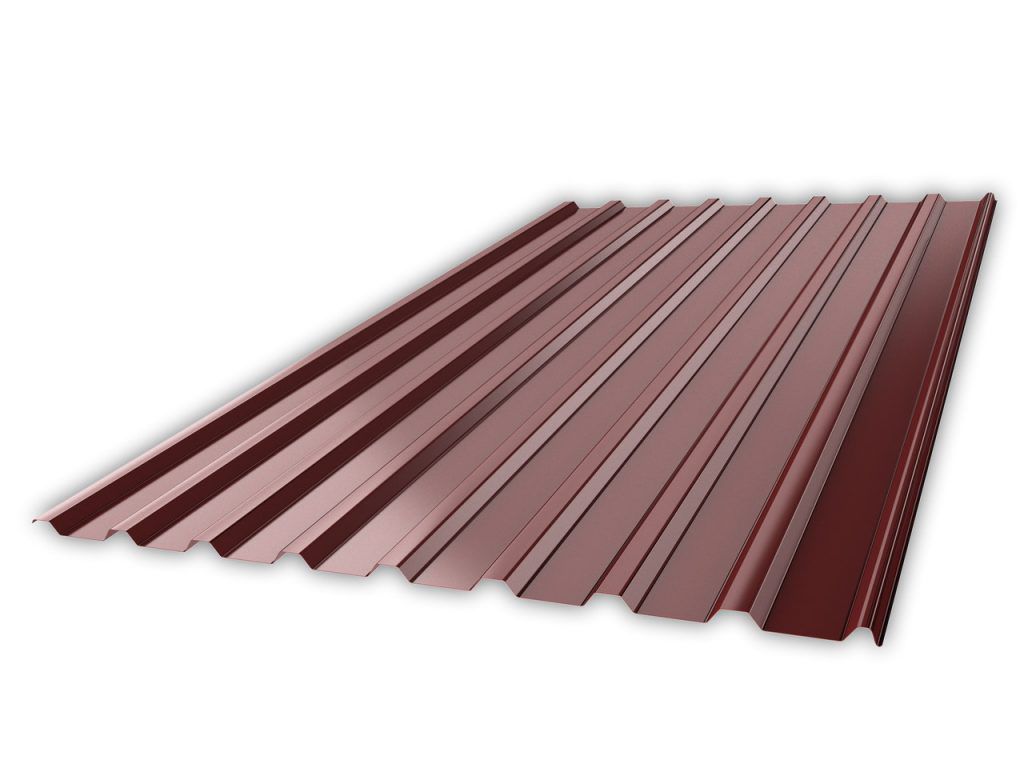

Профнастил – это гофрированные стальные листы. Профиль гофры трапециевидный, обеспечивающий материалу необходимую жесткость.

Выбирая кровельный профлист, учитывайте высоту волны. Чем она больше, тем выше механическая прочность кровельного материала. Но есть и обратная сторона медали: чем больше высота волны, тем выше риск просачивания влаги в местах отверстий для метизов из-за увеличенного давления воды.

Не стоит выбирать для крыши бани профнастил с высотой волны менее 20 мм. Такой материал не выдерживает снеговые нагрузки и деформируется, если в процессе ремонта кровли перемещаться непосредственно по покрытию.

Цены на кровельный профнастил

кровельный профнастил

Какой профнастил выбрать для бани?

Условия эксплуатации	Толщина листа, мм	Масса, кг / 1 м2	Общая / рабочая ширина (то есть с учетом продольного нахлеста), мм
Скатные кровли. Имеет канавку для отвода воды и увеличения прочности. Допустим монтаж в районах с высокими ветровыми нагрузками.	0,5 – 0,9	5 - 12	930 / 860
Плоские и скатные кровли, перекрытия и несущие конструкции. Выдерживает очень большие нагрузки.	0,7 - 1	9,25 – 12,9	820 / 760
Несущий профнастил, отличающийся максимальной прочностью и жесткостью. Скатная крыша из профлиста Н-107 прослужит многие десятилетия.	0,7 – 1,2	10,2 – 14,5	830 / 750
Инверсионные кровли. Актуален, если на крыше бани планируется спортивная площадка, декоративный садик, беседка и т.п.	0,7 – 1,25	8,65 – 14,85	973 / 930
Профлист стеновой, но может применяться при обустройстве скатных кровель.	0,5 – 0,7	3,87 – 5,57	1187 / 1150

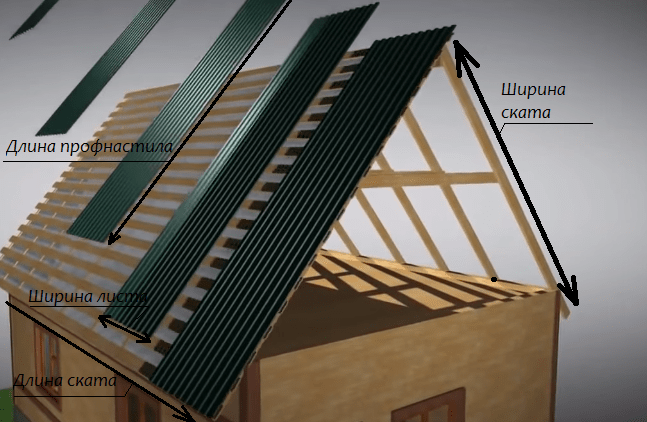

Данные из таблицы применяются для определения необходимого количества листов для кровли. Для расчета необходимо:

уточнить длину одной стороны кровли и полезную ширину используемых листов;
длину разделить на показатель полезной (рабочей) ширины листа;
результат округлить в большую сторону до целого значения.

*Расчет для скатов прямоугольной формы.

длина ската составляет 6 метров, а рабочая ширина листа марки С-8 1150 мм;
переводим метры в миллиметры, 6 м = 6000 мм;
делим 6000 на 1150, получаем 5,21;
округляем до целого числа, получаем 6. Именно столько листов профнастила понадобится для одного ската кровли, если длина профнастила соответствует ширине ската.

Рекомендуется отдавать предпочтение листам профнастила длиной не менее ширина ската кровли. Тогда при монтаже кровли будет меньше поперечных стыков, а гидрозащитные свойства кровельного покрытия будут улучшены.

Обратите внимание! Долговечность кровли бани напрямую зависит не только от качества непосредственно профлистов и доборных элементов к ним, но и от правильности монтажа всей системы.

Доборные элементы: что включить в смету помимо кровельного материала

Для строительства скатной крыши бани могут понадобиться:

материалы для обрешетки;
гидроизоляционные материалы (пленки, мембраны);
материалы для утепления кровли (при необходимости) и пароизоляция;
подкровельная вентиляционная система;
мансардные окна, если таковые предусмотрены проектом;
кровельные проходки (для печной трубы, канализационных и вентиляционных выходов);
устройства безопасности, такие как снегозадержатели, лестницы для ремонта/обслуживания кровли;
материалы для подшивки карнизных и фронтонных свесов;
планки: карнизные, ветровые, примыкания, ендовы, коньковые (плюс аэроэлемент конька). Длина планок у большинства производителей 2 и 3 метра;
вентиляционная лента, чтобы защитить вентзазор на карнизе от попадания мусора, насекомых и птиц;
водосточная система.

На заметку! В комплекте с кровельным материалом стоит приобрести ремонтную краску. Она пригодится для подкрашивания небольших царапин и потертостей.

Цены на ремонтную краску

ремонтная краска

Транспортировка и разгрузка: на что обратить внимание

Профилированный лист перевозят в автотранспорте, имеющем возможность верхней загрузки материала. При этом габариты прицепа или кузова должны быть как минимум на 20 см больше габаритов кровельного материала. Упаковки с листами закрепляют по всей длине и транспортируют со скоростью не выше 80 км/ч.

Во время приемки материала необходимо проверить фактическое количество упаковок, убедиться в отсутствии повреждений и брака.

Выгрузку профнастила осуществляют подъемной техникой с мягкими стропами или траверсами, если длина листов более 5000 мм. Если планируется выгрузка листов вручную, то заниматься этим должно не менее двух рабочих. При переносе листов важно не допускать их значительных изгибаний и держать материал вертикально.

Важно! Не забывайте пользоваться рабочими рукавицами.

После разгрузки листы укладывают горизонтально. Непосредственно на грунт складировать не рекомендуется, желательно, чтобы между металлом и поверхностью земли был зазор 50-100 мм (можно использовать доски 50х150 мм, разложив их с шагом 50 см).

Профлист с защитной пленкой можно хранить не более одного месяца, а с заводской упаковкой не более полугода, при условии, что материал защищен от солнечных лучей, на него сверху не складывают тяжелые предметы, поблизости не проводятся сварочные или иные работы, в процессе которых может быть повреждено покрытие профнастила. Если планируется длительное хранение профнастила, его распаковывают, переносят в неотапливаемое сухое помещение и складывают в штабеля высотой до 70 см, причем ряды листов прокладывают одинаковыми рейками).

Важно! Будьте внимательны: когда снята заводская упаковка, появляется риск перемещения листов сильными порывами ветра.

Обрешетка под профлист: правила монтажа

Обрешетка может быть разреженной либо сплошной. В банях обрешетка кровли традиционно деревянная, из обрезных досок либо OSB-3. Выбор типа обрешетки не спонтанный, а зависит от величины наклона скатов и выбранного профиля листов.

Марка	Угол наклона скатов, в градусах	Тип обрешетки	Шаг, см
Н-60	>8	Разреженная	Не более 300
H-75	>8	Разреженная	Не более 400
С-8	>15	Сплошная	1
C-10		Сплошная	1
C-10	>15	Разреженная	30
C-20		Сплошная	1
C-20	>15	Разреженная	50

Для разреженной обрешетки с шагом менее 600 мм рекомендуется использовать доску обрезную сечением 100х25 мм.

Калькулятор расчета материалов для разреженной обрешетки

Правильный материал для кровли – залог того, что крыша дома получится надежной, не будет протекать и выдержит практически любые погодные условия. Все чаще для оформления крыши используется такой материал, как металлопрофиль (или по-другому – профлист). Однако при его монтаже важно учитывать некоторые нюансы, которые позволят сделать крышу надежной. Каким должен быть нахлест профнастила на кровле, как происходит монтаж этого материала?

Профнастил, профилированный лист или металлопрофиль – материал, который уже долгие годы применяется в строительной сфере. Он используется для облицовочных работ при оформлении стен и крыш зданий различного назначения. Также материал может применяться для строительства заборов, создания опалубки фундамента и т. д. Хорошо зарекомендовал себя профлист в малоэтажном частном строительстве.

Профнастил – это относительно тонкий лист, изготовленный из оцинкованной стали или другого металла . Во время производства подвергается особой обработке – профилированию, в результате которой на нем формируются различной формы желоба. Они придают металлическим листам определенную жесткость и делают их прочнее.

На заметку! Профлист впервые создали в начале XIX века. Его придумал инженер из Великобритании Генри Палмер.

Популярность профнастил завоевал благодаря своим достоинствам, среди которых можно отметить:

простой монтаж;
возможность компенсировать некоторого рода неровности поверхностей;
отсутствие склонности к коррозии благодаря оцинковке;
длительный срок эксплуатации;
возможность выбрать материал абсолютно любого цвета;
легкость листов.

Однако профнастил не лишен и недостатков. В первую очередь, это эффект барабана. Материал довольно сильно гремит во время дождя, дополнительно усиливая любые звуки. Но с этим минусом достаточно легко справиться, если во время работ по укладке обеспокоиться монтажом звукоизоляционного слоя. Еще один недостаток материала – это склонность к возникновению ржавчины в том случае, если поврежден внешний защитный слой на нем.

В целом, крыши из профнастила получаются довольно прочные, долговечные и красивые. Они не боятся воздействия солнца, влаги, стойко выдерживают осадки и могут служить долгие годы без нареканий.

ГОСТ 24045-2010. Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия . Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Цены на профнастил

Виды и классификации профнастила

На строительном рынке существует много видов профнастила, которые отличаются друг от друга формой желобов, высотой ребер, материалом, используемым для производства, качеством и свойствами. В зависимости от того, из чего изготавливался металлопрофиль, различают следующие его типы:

лист из стали, не имеющий защитного покрытия;
лист из меди, алюминия или стали хромникелевой;
лист, подвергающийся горячей оцинковке;
лист горячеоцинкованный с дополнительным защитным покрытием;
особые листы, имеющие определенное назначение – перфорированные, с тиснением, гнутые и т. д.

Профнастил (профилированный лист) кровельный — структура

На заметку! Среди всех видов профлистов самые неустойчивые к коррозии – это стальные. Самые дорогие – хромированные, алюминиевые, медные.

Также все виды профлистов можно классифицировать по нескольким категориям:

в зависимости от ширины профиля;
по форме гофры и ее высоте;
в зависимости от толщины листов;
по ширине материала.

На заметку! Листы, предназначенные для оформления стен, имеют высоту гофры 8-21 мм, для настила кровли применяются листы с высотой до 44 мм. А вот материал с гофрой свыше 57 см – для создания несъемной опалубки.

Материал может иметь и различное покрытие, выполняющее защитные функции. Это могут быть полимерные вещества, лакокрасочные составы. Полимерные защитные покрытия бывают акриловые, полиуретановые, полиэстеровые и т. д.

Профнастил с полимерным покрытием — варианты цветов

Таблица. Марки профнастила.

Марка	Описание
	Высота гофры варьируется в пределах 8-44 мм. Материал применяется для создания крыш легких, которые не испытывают сильного механического воздействия.
	Самый распространенный тип профнастила, применяемый для создания кровли. Высота желоба у такого материала колеблется от 35 до 44 мм. Достаточно прочный вид профлиста.
	Самый прочный вариант, который рекомендуют применять для кровель, испытывающих максимальный уровень механического воздействия. Идеален для создания надежных, капитальных крыш. Высота желоба варьируется от 57 до 114 мм.

Выбор материала для кровли

При выборе материала для создания кровли важно учитывать и климат региона. Там, где зимой выпадает большое количество осадков при угле ската крыши не менее 15 градусов, советуют использовать профнастил с высотой гофры не менее 20 мм. Оптимальный вариант, если этот показатель варьируется от 20 до 60 мм. Также должна иметься специальная влагоотводящая канавка.

На заметку! Для строительства частных домов обычно применяется профнастил марок НС44 и НС35.

Что касается длины листов, то здесь выбор следует сделать в пользу тех, что смогут разом перекрыть часть крыши от карниза до конька и имеют небольшой запас длины (около 50 мм) для оформления свеса крыши. В этом случае количество стыков на кровле будет меньше, а значит, ее герметичность и надежность будут выше.

Крепеж профнастила на крыше осуществляется на специальную обрешетку, изготовленную из деревянных брусьев. Все деревянные детали конструкции обязательно обрабатываются антисептическими составами, чтобы их срок службы был длительным. Реже для создания обрешетки используется металлический профиль, при этом толщина его стенок на срезе не может быть более 2 мм – только в этом случае не придется сверлить отдельные отверстия для саморезов во время крепления профлиста на обрешетку. Ее шаг, кстати, будет зависеть от несущей способности приобретенного профнастила.

Таблица. Зависимость шага обрешетки от марки профлиста.

Марка	Толщина материала, мм	Угол наклона кровли, градусы	Размер нахлеста материала, кол-во волн	Шаг обрешетки
НС8	0,55	От 15	2	Сплошная
НС10	0,55	До 15	2	Сплошная
НС10	0,55	От 15	1	30 см
НС20	0,55-0,7	До 15	1	Сплошная
НС20	0,55-0,7	От 15	1	50 см
НС35	0,55-0,7	До 15	1	50 см
НС35	0,55-0,7	От 15	1	100 см
С21	0,55-0,7	До 15	1	30 см
С21	0,55-0,7	От 15	1	65 см
С44	0,55-0,7	До 15	1	50 см
С44	0,55-0,7	От 15	1	100 см
Н60	0,7; 0,8; 0,9	От 8	1	300 см
Н75	0,7; 0,8; 0,9	От 8	1	400 см

В целом, чем угол наклона крыши больше, тем меньшее расстояние должно быть между отдельными элементами обрешетки.

Цены на металлопрофильную трубу

Металлопрофильная труба

Особенности монтажа листов на крышу

Профнастил – материал, который не «дышит». Сквозь него не будут происходить процессы воздухообмена и испарения конденсата. Последний будет в обязательном порядке скапливаться под кровлей и негативно воздействовать на другие использованные во время строительства материалы. Поэтому во время обустройства кровли важно озаботиться и укладкой гидроизоляционного/теплоизоляционного слоя и созданием вентиляционных каналов.

Сам по себе профнастил отлично отводит влагу, которая во время дождя или снега будет пытаться попасть в дом. Но, тем не менее, материал во время крепежа теряет герметичность в местах вкрутки саморезов и без гидроизоляционного слоя просто не обойтись. Для укладки гидроизоляции подойдет любой материал этого типа, он кладется на обрешетку снизу вверх до монтажа профнастила с нахлестами отрезов минимум в 10-15 см. При этом все стыки слоев гидроизоляции должны быть проклеены и надежно загерметизированы.

Капельник — стартовый доборный элемент кровли из профнастила

Чтобы конденсат мог испаряться из-под кровли, обустраиваются вентиляционные каналы. Это обычные зазоры между обрешеткой и гидроизоляционным слоем. Важно проследить, чтобы они не были забыты.

Профнастил, если его длина и габариты крыши позволяют, крепится на обрешетку, закрывая собой полностью часть крыши от конька до карниза . Если же площадь кровли так велика, что нужного размера профлиста даже не существует в продаже, то придется отдельные детали материала укладывать внахлест друг на друга. При этом монтаж ведется обязательно снизу вверх, то есть от карниза по направлению к коньку.

Листы профнастила крепятся к обрешетке специальными кровельными саморезами (размер –4,8х0,38 мм), между собой их можно соединять особыми кровельными заклепками. Гвозди использовать ни в коем случае нельзя. А саморезы должны вкручиваться ровно, без наклонов.

Совет! Чтобы саморезы не были видны на готовой крыше, можно использовать те, которые будут подходить по цвету непосредственно к металлопрофилю.

Саморезы вкручиваются обязательно только в тех местах, где волны покрытия прилегают к обрешетке. Средний расход крепежа составляет около 6-8 элементов на 1 м 2 профнастила. На крайних брусках обрешетки крепеж листа происходит по всей длине гофры, тогда как на остальном листе крепеж осуществляется через одну гофру. Шаг между саморезами не должен превышать 50 см. Оптимальный вариант – 30-40 см.

Цены на различные виды строительных досок

Доски строительные

Как рассчитать нахлест

Листы металлопрофиля на крыше могут укладываться двумя способами – вертикально и блочно. Первый вариант выбирается в том случае, если на листах материала есть дренажные канавки. Листы крепятся в такой последовательности: первым – первый лист первого ряда, далее первый лист второго, после чего второй элемент первого, второй элемент второго ряда. Листы закрепляются не до конца, по окончании этой части работы они выравниваются и уже затем садятся на саморезы намертво.

Можно крепить профнастил и блочно по три листа. Метод удобен в том случае, если нет водосточных канавок. Первым делом укладываются два подряд листа первого ряда, затем к ним крепится лист второго ряда.

Важно помнить, что листы профнастила на крыше всегда укладываются только внахлест. Эта мера позволит сделать крышу и дом максимально защищенными от воды, кровля не будет протекать. И размер нахлеста напрямую зависит от того, какой угол наклона имеет крыша. Например:

угол менее 15 градусов – нахлест 20 см (две волны);
угол 15-30 градусов – нахлест 15-20 см;
угол более 30 градусов – нахлест 10-15 см.

Если нахлест горизонтальный, то он не может быть менее 20 см и всегда дополнительно проклеивается герметиком, мастикой и т. д.

Ендова, торцевые, коньковые планки

Монтаж профлистов на крыше начинается после установки карниза или карнизной планки. Она фиксируется на нужном месте (вдоль нижней части крыши) при помощи саморезов (шаг около 30 см). Самое главное – она должна располагаться ниже гидроизоляционного слоя – таким образом, влага, собравшаяся под крышей, попадет на карнизную планку и стечет по водосбору на землю.

Если на крыше имеются внутренние углы, то придется заниматься монтажом и так называемой накладки ендовы. Под ней должен быть плотный настил из досок на уровне брусков обрешетки. Его ширина не может быть менее 60 см с каждой стороны от центральной оси ендовы. Нижняя часть планки ендовы должна входить под профнастил не менее чем на 25 см. И на этот участок дополнительно укладывается слой утеплителя.

После укладки всех листов профнастила устанавливается торцевая планка. Она кладется на листы с нахлестом в 1 волну. Шаг крепления саморезов составляет около 30 см. После этого монтируются последние коньковые планки. Между собой они также укладываются внахлест на 10 и более см. Шаг крепежных материалов – 30 см. Между профнастилом и коньковой планкой укладывается дополнительный слой утепляющего материала.

Азы безопасности в работе

Во время работы с профнастилом на крыше важно соблюдать ряд требований и мер:

материал транспортировать нужно аккуратно, чтобы не помять и не повредить;
чтобы листы не поцарапать, передвигаться по ним нужно в мягкой обуви, лучше – на резиновой подошве;
наступать на металлопрофиль можно только на внутреннюю часть желоба, приколоченную к обрешетке;
если профнастил пришлось резать, эти места требуется обработать эмалью, чтобы избежать начала и распространения коррозионных процессов;
работы с профнастилом производятся в перчатках:
мыть крышу из такого материала можно только мягкой щеткой, чтобы не поцарапать защитный слой;
если материал закрыт транспортировочной пленкой, то ее удаляют сразу же после закрепления листа на кровле, иначе потом этого сделать не удастся.

Какой инструмент потребуется

Для создания кровли из профнастила потребуется ряд инструментов:

молоток;
дрель;
шуруповерт;
ножницы по металлу;
кусачки;
пистолет для герметика и сам герметик;
стремянка;
степплер строительный;
рулетка и карандаш.

Монтаж профнастила на кровлю

Посмотрим, как происходит крепление профнастила, используемого для создания кровли.

Шаг 1. Первым делом устанавливаются стропила крыши, то есть создается основной каркас.

Шаг 2. Стропила покрываются любым гидроизоляционным материалом. Отдельные полосы материала укладываются снизу вверх внахлест друг на друга, места стыков склеиваются при помощи мастики или двухстороннего скотча.

Шаг 3. Устанавливаются бруски обрешетки. Они прикручиваются к стропилам прямо через гидроизоляционный слой.

Шаг 4. Устанавливается и контробрешетка. В этом случае доски/бруски фиксируются перпендикулярно ранее установленным деталям обрешетки.

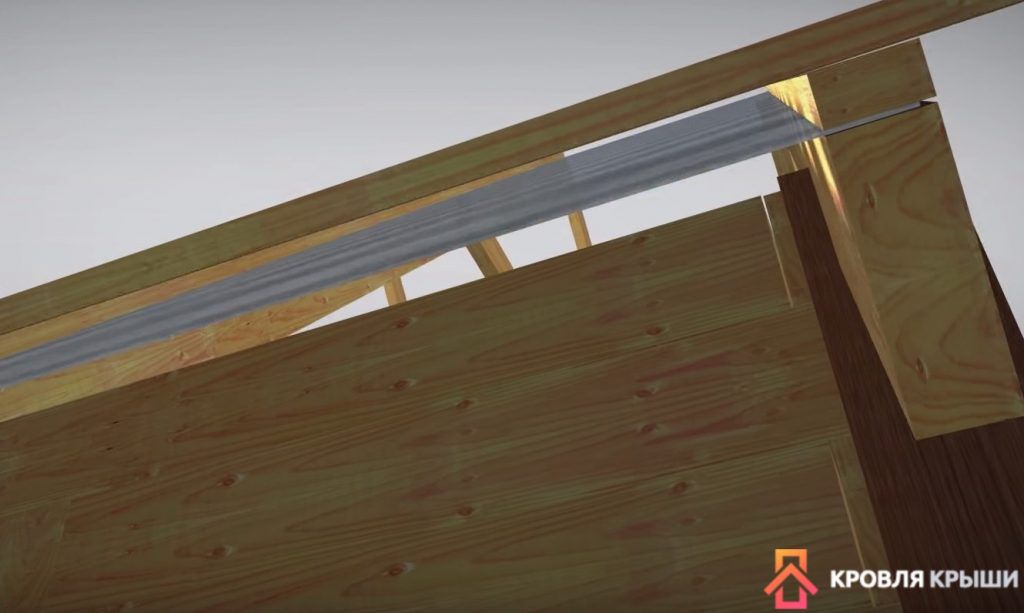

Шаг 5. Благодаря такому способу сборки кровли, под ней формируется зазор для вентиляции. Он должен быть не менее 4 см шириной.

Шаг 6. Листы профнастила, если они имеют достаточную длину, укладываются от начала и до конца крыши без стыков, на всю длину ската. Если листы короткие, то их монтаж выполняется порядно снизу вверх. Листы в любом случае обязательно укладываются с нахлестом друг на друга.

Шаг 7. Для крепления листов используются самонарезающие винты (саморезы), они вкручиваются без предварительной подготовки отверстий. Могут использоваться и шестигранные шурупы с пластиковой шайбой-подложкой.

Шаг 8. Винты вкручиваются только в местах прилегания листа к обрешетке.

Точки крепления — места прилегания профнастила к обрешетке

Шаг 9. На крайних планках обрешетки листы крепятся в каждом желобе, а в промежуточных местах крепление может производиться через одну гофру.

Шаг 10. В местах примыкания кровли к трубе дымохода используются планки примыкания. В этом случае на уже уложенный лист профнастила наклеивается на двухсторонний скотч специальный уплотнитель, который, в свою очередь, намазывается герметиком. На него садится и планка примыкания. Планка крепится к трубе при помощи дюбелей, и при помощи саморезов – к профнастилу.

Шаг 11. Точно так же устанавливаются и боковые планки. А после установки верхней планки монтируется лист профнастила на расстоянии около 10-15 см от трубы.

Шаг 12. Поверх основного примыкания устанавливается декоративное и дополнительно фиксируется герметиком.

Цены на популярные модели шуруповёртов

Шуруповёрты

Видео – Монтаж обрешетки под профнастил

Видео – Монтаж кровли из профнастила

Для опытных мастеров монтаж профнастила сложности не представляет, но у новичка может вызвать массу вопросов, начиная от того, чем правильно крепить листы, и заканчивая тем, какой должен быть между ними нахлест. Но все довольно просто, если раз и навсегда разобраться с этим вопросом. При желании сделать такую кровлю получится у каждого!

Профнастил - кровельное профилированное покрытие, выполненное из стали, оцинкованное или окрашенное.

Материалами для изготовления профнастила могут быть пурал, пластизол, полиэстер.

Благодаря тому, что материал изготовлен методом холодного проката , сохраняется целостность полимерного покрытия кровельного материала.

Внешне профнастил напоминает . Конфигурация волн материала может быть различной (прямоугольной, трапециевидной), так же как и разной высоты и длины.

В этой статье вы узнаете устройство крыши из профнастила и как правильно покрыть крышу профнастилом своими руками.

Про виды профнастила читайте .

Перед тем, как выполнять монтаж кровли, необходимо правильно с учетом требуемого запаса.

Необходимые инструменты для выполнения кровельных работ по выполнению покрытия кровли и монтажу водостока:

ножовка по металлу;
веревка;
молоток;
дрель с набором сверл и дополнительными ножами по металлу;
рулетка;
рейка;
ножницы просечные с дополнительными ножами;
электроножницы;
рычажные ножницы;
клещи для гофры;
нож для резки теплоизоляции;
заклепочные клещи;
пистолет для забивания скоб (с комплектом запасных скоб);
шаблон для выполнения шага обрешетки;
шуруповерт (комплект подходящих шурупов).

Подготовка инструмента

ОБРАТИТЕ ВНИМАНИЕ!

Использовать болгарку для нарезки листов из профнастила категорически запрещено. Болгарки способствуют прожигу полимера, а также способствуют развитию коррозии кровельного материала.

Строение и устройство кровли из профнастила

- важная составляющая любой крыши. Конструкция всего кровельного пирога представляет собой последовательно уложенные слои материалов, обязательные для обеспечения тепла, создания микроклимата (влажности и систем проветривания) во всем здании. Устройство и способ укладки кровельного пирога зависит от назначения помещения.

Для жилого помещения слои кровельного пирога укладывают в следующем порядке, начиная с внутренней отделки помещения:

обрешетка;
контробрешетка;
пространство для воздушных потоков;

При обустройстве кровельного пирога для нежилого помещения слои утеплителя и пароизоляции не укладывают . Шахты воздушных потоков и выводы дымоходов оборудуют теплоизоляционным слоем, чтобы не допустить их промерзания.

Устройство крыши из профнастила: схема

Подготовка и монтаж обрешетки

Перед тем, как устанавливать , необходимо определиться с размером шага обрешетки, вымерить длину, ширину наклонной части кровли.

Расчет шага обрешетки

Для выполнения обрешетки используют доски (до 5 см толщиной ) при сплошной обрешетке или бруски (имеющим сечение не меньше 5 см на 5 см ) при разряженной обрешетке. Тип обрешетки определяется в зависимости от угла наклона (ската) кровли.

Зависимость шага обрешетки от угла кровли

Кроме того, материал должен быть хорошо просушен. Лучше выбирать дерево бука, сосны или ольхи.

Установка обрешетки

Обрешетку устанавливают на стропила. Для выполнения ровной горизонтальной укладки используют веревку, которую натягивают параллельно уже уложенной доске . Вместе с веревкой используют заранее подготовленный шаблон.

Высота профиля профнастила влияет на ширину шага обрешетки : чем меньше , тем меньше шаг обрешетки.

Начинают укладку от карниза. Вначале крепят основную более толстую доску обрешетки. Затем бруски укладываются с нижней части крыши вверх с соблюдением шага, либо доски укладываются сплошным слоем.

Крепить доски предпочтительно , гвоздями или специальными скобами - пара гвоздей на доску, бруски - к каждой стропильной доске - на один гвоздь. Рекомендуется использовать крепеж в два раза длиннее толщины доски (бруса) обрешетки. Стыки брусков по длине нужно крепить скобами или специальными гвоздями. Когда основание крыши бетонное, обрешетка закрепляется дюбелями.

Монтаж обрешетки

К торцам ската крепятся защитные доски, равные высоте профиля кровельного профнастила.

Когда обрешетка выполнена, следует приступать к укладке профнастила.

Порядок закрепления листов на кровле

Листы профнастила важно крепить специальными саморезами. Если составляет меньше 12°, то все стыки листов (имея наложение не менее 25 см) закрепляются герметиком.

Инструкция по укладке профнастила на крышу:

крепление листов саморезами производятся строго по нижней волне через одну. В самом нижнем и верхнем ряду саморезами крепится каждая волна;
при вкручивании саморезов следует использовать невысокую скорость вкручивания , так как при надавливании возможно образование прогиба материала;
при наложении нахлеста в одну волну следует использовать специальную резиновую прокладку (при уклоне кровли до 16°), тогда как при наложении листа в две волны прокладки не требуется;
крепить листы к обрешетке рекомендуется специальными саморезами, имеющими цветное полимерное покрытие и резиновые кольцевые прокладки, а между самими листами - специальными заклепками;
торцевые планки и конек укладываются после наложения основного покрытия всей кровли.

Крепление саморезами

Последним этапом покрытия кровли профнастилом является , воздуховодов и планок примыкания.

Правильная технология укладки покрытия - залог качественной укладки.

Нахлест профнастила на кровле

Для того, чтобы избежать протечек кровли необходимо правильно рассчитать нахлест деталей кровельного профнастила.

Основным показателем расчета нахлеста является уклон крыши :

если уклон менее 15° , то нахлест листов должен быть не менее 20 см и не менее двух волн;
если уклон 15°- 30° , то нахлест должен быть от 15 до 20 см;
при уклоне более 30 ° ширина нахлеста должна быть от 10 до 15 см.

Как крыть крышу профнастилом

При горизонтальном нахлесте его ширина должна быть не менее 20 см. При этом все нахлесты герметизируют.

Монтаж кровли из профнастила своими руками

Покрытие крыши профнастилом может произвести даже новичок в строительном деле при соблюдении требований монтажа.

В первую очередь, важно следовать инструкции к материалу , купленному для обустройства кровли.

Кроме того, выбор качественного и сертифицированного материала играет большую роль в качестве будущего покрытия.

Обязательные этапы подготовки кровли к укладке кровельного профлиста:

правильная и обязательная укладка гидроизоляционного слоя ;
обустройство вентиляции путем наложения реек на гидроизоляционный слой;
настил из досок с двух сторон желоба на расстоянии около 60 см под планкой ендовы на обрешетке с нахлестом у досок ендовы в 20 см;
установка карнизной планки , при этом гидроизоляционный слой должен быть выше.

Технологическая карта

В зависимости от конструкции крыши листы профнастила укладывают:

при прямоугольной наклонной крыше. Монтаж профнастила на крышу осуществляют от нижних углов кровли. Укладывают несколько (2-3 шт.) листов в первом ряду, закрепив их одним саморезом. Потом монтируют второй ряд — 1-2 листа профнастила. Ряды равняют по карнизу и закрепляют основательно;
при треугольной форме крыши или трапециевидной кровле листы профнастила крепятся в две стороны от направляющей от края конька перпендикулярно карнизной планке.

Установка доборных элементов

Крепление элементов профнастила следует производить следующем порядке:

первый лист укладывается в нижнем углу крыши с учетом свеса (при глубине волны до 10 мм длина свеса должна быть не более 100 мм, в остальных случаях длина свеса не должна быть менее 200 мм);
параллельно карнизу внахлест не более двух волн укладываются следующие листы;
второй ряд кровельных листов укладывается путем наложения поперечного нахлеста (около 20 см) на нижний ряд. На квадратный метр профнастила требуется от 6 до 8 саморезов.

Далее производится . Монтаж ветровой планки производится со стороны навесной части к коньку. Недостающую длину наращивают путем соединения планок внахлест, а лишнюю - обрезают. Таким образом, одна из волн листа накрывается планкой. Планка прикрепляется саморезами и к доске торца и к листам профнастила. При малой высоте волны листов между кровельным материалом и элементами конька укладывается уплотнитель.

Установка ветровой планки

ОБРАТИТЕ ВНИМАНИЕ!

При монтаже коньковых элементов нахлест должен быть не меньше 10 см. Шаг планок должен соответствовать длине от 30 см.

Монтаж крыши со стеной производится с помощью конькового уплотнителя, который монтируется между стыковой планкой и верхним краем кровельного профлиста. При пологой крыше лучше укладывать продольный уплотнитель. При крутой крутом склоне - поперечный.

При соблюдении последовательности шагов по установке кровельного профнастила, можно самостоятельно качественно перекрыть крышу профнастилом своими руками.

Распространенные ошибки при монтаже

При соблюдении некоторых нюансов по монтажу кровли из профнастила, следует избегать ошибок , которые могут привести в серьезным последствиям:

важно начать стелить профнастил с правильного края. Измерив края, следует производить укладку с края, имеющего наименьший показатель. Таким образом можно избежать зазоров в нахлесте;
при наложении материала следует избегать наступания ногой на нижний слой , чтобы предотвратить смещение;
не следует выравнивать листы по краю торца. В качестве уровня следует использовать веревку;
важно учитывать направление ветра на местности. Листы, уложенные против ветра, способны пропускать снежные и дождевые потоки.

Таким образом, кровельное покрытие из покрытия профнастила можно грамотно уложить как при помощи специалистов, так и самостоятельно. Соблюдение инструкции и несложных правил поможет качественно застелить крышу и обеспечить дому надежную защиту.

Полезное видео

Как правильно крыть крышу профнастилом смотрите на видео:

Вконтакте

Профильный лист относится к категории самых практичных и функциональных кровельных материалов. Благодаря разнообразию цветовых решений, форм, конфигураций, шага волны, высоты ребер покупателю всегда есть из чего выбрать. В качестве кровельного покрытия в основном используют оцинкованные профилированные листы из стали с полимерным покрытием. Особенность этого материала в том, что он имеет дополнительную поперечную жесткость благодаря профилю разной высоты и геометрической формы.

Также особое преимущество – небольшой вес, что упрощает монтаж, позволяет их укладывать на облегченную стропильную систему. Эти нюансы положительны с той точки зрения, что позволяют значительно сэкономить на возведении кровельного пирога.

Но у монтажа профнастила тоже имеются свои тонкости, о которых должен знать каждый мастер, укладывающий этот материал на крышу. Например, особенно необходимо учитывать уклон крыши и правильно делать нахлест профнастила.

Главные правила укладки профилированных листов

С появлением небольшого по весу профнастила отпала необходимость дополнительно укреплять стропильную систему, а также саму конструкцию обрешетки. Крепление материала на крышу производится при помощи специальных саморезов для кровли. Размер обрешетки будет зависеть от высоты профнастила, а также от наклона крыши. Каким образом влияет уклон крыши на нахлест профнастила?

>При уклоне менее чем 14°, производится нахлест листов в горизонтальном направлении не меньше чем ан 200 мм. Если используется марка ПК20, то обрешетка выполняется всплошную, а нахлест профнастила в 2 волны

>При уклоне крыши от 15° до 30° нахлест листов производится на 150 или 200 мм. Шаг обрешетки в этом случае должен составлять в пределах от 350 до 500 мм.

>При уклоне составляет свыше 30°, то допускается, чтобы нахлест листов был на 100 или 150 мм.

>При уклоне крыши до 12° производится герметизация всех швов с помощью силиконового герметика.

Некоторые правила монтажа

Существуют определенные правила монтажа кровельного покрытия, помогающие обустроить крышу качественно и надолго. Особое внимание следует уделить подкладке, вентиляции и нахлесту.

Если вентиляция вполне нормальная, то необходимость укладывать подкладку под кровельные плиты отпадает. В других случаях лучше позаботиться о том, чтобы ее все-таки уложить. Для этого используется супердиффузионная мембрана. Она не допустит не только накопление, но и попадание влаги в верхний слой, который является теплоизоляционным.

Между прокладкой и обрешеточной доской необходимо оставлять небольшое пространство. Края подкладки заворачиваются наверх и прибиваются к торцевой доске.

Теплоизоляция, пароизоляция, вентиляция кровли – это то, что должно быть предусмотрено в обязательном порядке. Необходимо предотвратить конденсацию влаги, которая отрицательно воздействует на кровлю.

Еще один важный момент – это нахлест профнастила, который должен быть выполнен грамотно. Как правило, боковой нахлест выполняется на половину волны профиля. При пологих крышах он делается шире. Для герметизации используется уплотнительная лента и мастика.

Если у профлистов имеется водосточная канавка, то их укладывают с боковым нахлестом таким образом, чтобы канавки листов перекрывали одна другую.

Чтобы нахлест получился правильным и долговечным, важны не только навыки и умения самого мастера-строителя, но и качественный профнастил и остальные элементы для кровли. Компания Илирт готова предложить вам такую продукцию по разумной цене.

Прочную качественную кровлю из профнастила можно довольно легко соорудить самостоятельно. Важно при этом только знать, что собой представляет устройство кровли из профлиста, а также как крепить эти листы к обрешётке, как защищать внутреннее подкровельное пространство от влаги. Особое внимание также надо уделить доборным элементам, которые надо использовать с полным соблюдением технологии.

Подготовка материала

После того как вами были произведены все точные расчёты крыши, можно уже заказывать профилированные листы. Если вы листы уже приобрели, однако, монтаж их по каким-то причинам необходимо отложить, например, из-за дождя, то листы надо хранить, не снимая заводскую упаковку с них, в закрытом помещении на ровной поверхности. Дополнительно рекомендуется под листы подложить брусья с расстоянием 50 см.

Перемещать и перекладывать этот укрывной материал надо довольно аккуратно, держа его за края по длине и особенно избегая прогибов и заломов листов. Профнастил надо перемещать осторожно, так как современное полимерное покрытие считается особо чувствительным к механическим повреждениям. Разрезать материал необходимо абразивными режущими инструментами: осколки от круга могут сильно поцарапать руки, а в местах среза наблюдается значительный нагрев. Если это всё-таки необходимо, то все повреждения надо сразу покрыть ремонтной краской.

К счастью, технология устройства крыши из профнастила в настоящее время позволяет проводить все монтажные работы в теплое время года, с апреля по октябрь, тогда долго материал хранить не придется.

Пошаговые мастер-классы монтажа

Кого-то это удивит, но один и тот же, на первый взгляд, материал необходимо укладывать по-разному. Дело здесь всё в производителях, ведь каждый производитель дает свои рекомендации по укладке, они являются действительно важными. Профильные листы от разных фирм требовательны к своим условиям, пусть даже различия эти будут небольшими. Поэтому надо внимательно изучить прилагаемую к кровельному материалу инструкцию, а также не доверять полностью нанятым рабочим, которые хотят сделать всё по-своему и «собаку съели на таких крышах» .

Тонкий металлопрофиль

Если для монтажа кровли подбирать такой профиль, толщина которого менее 0,7 мм, то во время его укладки нельзя передвигаться непосредственно по нему, так как это приведет к повреждениям. Поэтому придётся уложить деревянные подмости, по которым надо будет ходить.

Пошаговая инструкция:

Кровля профнастилом

При работе с подобным материалом деревянную подложку можно уже не использовать .

Мастер-класс монтажа кровли из металлопрофиля:

Главным показателем качественного монтажа кровли является его герметичность. Кровельный материал как раз и служит для этого, чтобы защитить все внутренние конструкции от влаги и холода. Даже маленькая щель может стать серьезной проблемой в будущем, пропуская сырость, подтёки, что может привести к образованию грибка и порчи материала .

Ветрозащита и гидроизоляция

В настоящее время рынок может предложить большой выбор самых разнообразных материалов, которые будут отличаться между собой видами и свойствами.

Ветрозащита и гидроизоляция подразумевает следующие действия:

Пошаговый монтаж гидроизоляции под профнастил:

Порядок укладки листов

Большинство кровельщиков монтаж профлиста делают следующим образом: начинают с нижнего ряда, укладывают сначала четыре листа, и каждый из них фиксируется только по одному саморезу, расположенному в центре. После этого соединяются между собой листы саморезами 4,8×19 мм, которые должны устанавливаться с шагом 50 см. После этого надо проверить, насколько металлические листы получились выровнены по свесу кровли, а затем окончательно зафиксировать кровельный материал.

Если вы устанавливаете кровлю впервые , во избежание перекоса профлисты надо прикрепить в следующем порядке:

К основанию кровли профнастил необходимо монтировать так, чтобы вынос края был 4 см от карниза. Это надо делать для того, чтобы на коньках оставить щель оптимального размера, и чтобы вентиляция кровли не нарушалась.

Качественные саморезы

Расход саморезов во время монтажа кровли из профнастила обычно составляет около 6 штук на один квадратный метр. Для такого монтажа подойдут размеры 4,8×28−35 мм. Такие саморезы можно использовать как для дерева, так и для металла. У производителей кровельных материалов можно также приобрести в качестве инструмента шуруповерты со специальной насадкой. Можно также использовать аккумуляторную электродрель.

Специальные саморезы для кровли крыши профлистом своими руками являются незаменимыми, так как только таким образом можно обеспечить:

Высокую прочность соединения.
Полную водонепроницаемость материала.
Минимальный риск механического травмирования покрытия во время крепления, а, значит, это будет говорить об отсутствии коррозии в будущем.

Самые надежные качественные саморезы можно приобрести у тех же поставщиков, которые занимаются реализацией профнастила. Рекомендуется выбирать шурупы из нержавеющей или углеродистой стали с цинковым покрытием. При покупке этих элементов всё равно необходимо тщательно осмотреть все уплотнительные шайбы.

Правильное крепление

Понять то, правильно или нет вы закрепили шуруп, можно по металлической шайбе - у неё должна выступать резиновая прокладка примерно на 1 мм.

Завинчивать саморезы в профнастил необходимо строго перпендикулярно, прямо в прогиб вертикальных волн. Хотя многие строители по этому поводу ведут споры, у каждого метода имеются свои преимущества. Например, саморез в нижней волне создает наиболее надежное крепление, а в верхней волне дождевая вода имеет меньше шансов проникнуть под кровельное пространство .

Но производители рекомендуют закреплять профнастил именно в прогиб. На гребне и карнизе вам необходимо вкручивать шурупы в прогиб через волну, а в центре листа их надо вкручивать в каждую доску обрешётки. Всего на каждый квадратный метр уходит примерно от 5 до 8 шурупов.

Необходимые инструменты

Стоит заметить, что монтаж профнастила на крышу является действительно доступным даже малоопытному в строительстве человеку. Конечно, имеются такие материалы для кровли, правильно уложить которые смогут только лишь опытные профессионалы. Но если рассматривать случай современного профнастила, то здесь сможет каждый справиться с монтажом самостоятельно.

Благодаря большой длине профнастила скаты крыши перекрываются без каких-либо дополнительных поперечных стыков, а этот материал легко поддается корректировке и резке. Из инструментов для монтажа понадобятся следующие:

Укладывать профиль можно на скаты почти любых углов наклона, при этом необходимо только лишь правильно рассчитать величину поперечного нахлёст:

100−150 - мм при больших углах.
200 мм - для уклона от 14 градусов.
150−200 - мм для крыш с 15−30 градусами.

Чтобы прикрепить профнастил, вам потребуются саморезы со специальными уплотняющий me шайбами.

Техника безопасности

Сама по себе технология кровли металлопрофилем является не такой сложной. Важным здесь считается не повредить кровельное покрытие во время монтажных работ. На первый взгляд этот материал выглядит довольно прочным и жестким, но во время работы с ним всё равно нужна осторожность:

Ухаживать за такой кровлей будет весьма просто: дождь сам по себе смывает всю грязь с поверхности, а вам необходимо лишь один раз в год почистить водосточные системы и разжелобки от забившихся опавших листьев.
