Ибп для газовых котлов. Особенности бесперебойного питания газовых котлов – думаем и выбираем Устройство бесперебойного питания для котла

Автономные системы отопления (далее – АСО) индивидуальных застроек, в схеме которых используются газовые, дизельные, электрические настенные или напольные двухконтурные твердотопливные котлы отопления с принудительным характером циркуляции теплоносителя, являются энергозависимыми объектами. Работа газовых горелок для котлов отопления, функционирование теплоаккумулятора твердотопливного агрегата, прямое или дистанционное управление запрограммированными на автоматический режим тэновыми двухконтурными настенными бойлерами не обходятся без электрического питания постоянного или переменного напряжения.

Блок ИБП и АКБ для котлов отопления

Но если в домах с централизованным отоплением отсутствие света в зимний сезон не сказывается на показаниях квартирного термометра, то в частном доме владельцы АСО рискуют замерзнуть из-за остановки циркуляционного насоса. Бесперебойную энергонезависимую работу оборудования автономных систем отопления в случае прекращения подачи сетевой электроэнергии или искажения ее характеристик удается организовать при помощи резервных источников электрического питания (ИБП), в обиходе называемыми бесперебойниками. На фото показан ибп для котлов отопления в соединении с аккумуляторными батареями (АКБ).

Предназначение ИБП

Оснащение своими руками бытовой техники, в том числе и отопительной аппаратуры (котел, насос, теплоаккумулятор или тэновые бойлеры косвенного нагрева и т.п.), многочисленными устройствами автоматического управления, предопределило некоторую энергетическую уязвимость АСО. Переставшие быть э нергонезависимыми, системы обогрева жилища зависят не только от наличия электрического питания, но и от качества подаваемой сетевой электроэнергии, поскольку чувствительная автоматика на микропроцессорах негативно реагирует на нарушения параметров сетевого переменного тока. К числу неполадок питающей сети, влияющих на работу автоматики и оборудования АСО, в том числе термостата и термометра, относят:

полное отключение напряжения в схеме электропитания элементов АСО;
всплески и подсадки сетевого напряжения;
частотные помехи и нелинейные искажения формы напряжения.

Дополнительная информация . ГОСТ 13109-97 определил следующие нормы параметров электропитающей сети:

напряжение 220 В ± 5 %;
частота 50 Гц ± 0,2 Гц;
нелинейные искажения формы напряжения для длительных помех не более 8% и в кратковременных неполадках – не более 12%.

Только энергонезависимые русские печи на березовых дровишках способны выстоять перед натиском многочисленных сетевых дефектов центрального электроснабжения. Аппаратура АСО критична к соблюдению нормальных параметров сети, здесь уже не обойтись без бесперебойников. ИБП для АСО представляют собой вторичные источники электропитания заводского исполнения или собранные своими руками, которые предназначены для кратковременного энергоснабжения ее элементов (котел, насосная группа, теплоаккумулятор, автоматика с электронным термометром и термостатом) в случае полного или частичного отсутствия входного сетевого напряжения.

Массовое применение ИБП для приборов отопления перекочевало из области компьютерной техники, в которых необходимость в устройствах UPS (от англ. Uninterruptible Power Supply, дословно означающего «бесперебойный источник питания») мотивировалась корректным завершением работы и сохранением данных при аварийном обесточивании компьютера. Задачи для бесперебойников АСО частных домов ставятся несколько иные:

обеспечение надежной работы автоматики АСО в целом и регулирующих функций в каждом отапливаемом помещении, где в комплекте с отопительными приборами (радиаторы, конвекторы, теплые полы) используются термостат с термометром, запорная арматура, точки горячего водопользования;
обеспечение бесперебойной работы в номинальном режиме горелок и розжига для дизельных и газовых котлов;
обеспечение бесперебойным питанием циркуляционных насосов в АСО с принудительным побуждением движения теплоносителя;
осуществление правильного питания системы аварийного отключения газа (САОГ), контролирующей в автоматическом непрерывном режиме содержание метана в воздухе.

На рисунке показаны функциональные элементы котла отопления, нуждающиеся в подаче резервного электропитания.

Функциональные элементы котла отопления, требующие подачи резервного электропитания

Для технической реализации поставленных задач источники бесперебойного энергоснабжения должны выполнять следующие функции:

осуществление подачи на вход котла, термоаккумулятора, насоса и другой запитываемой нагрузки переменного напряжения 220 В в пределах нормируемых отклонений параметров;
стабилизацию на выходе формы напряжения в чистой синусоиде;
обеспечение автономного электроснабжения на длительный период, то есть, котлы должны быть энергонезависимыми сроком до нескольких суток;
осуществлять переход работы на ИБП с аккумуляторными батареями в минимальный временной период;
возобновление питания котлов при включении сетевого напряжения.

В АСО частого дома нельзя использовать в качестве бесперебойника аппаратуру UPS, предназначенную для компьютерной техники. UPS выдают напряжение в виде прямоугольника, близкого к аппроксимированной синусоиде, что способно быстро вывести из строя автоматику и насосное оборудование. Кроме того, важен временной фактор – 10-15 минут автономной работы компьютерного UPS явно недостаточно для энергонезависимого периода работы котла с теплоаккумулятором без сетевой подачи напряжения.

На рисунке в наглядной форме отображены вышесказанные доводы против UPS в качестве ИБП для котла АСО.

Иллюстрация технических причин против использования UPS для компьютеров в системе отопления дома

АСО с использованием ИБП

Варианты применения ИБП в случае временного обесточивания системы отопления частного дома зависят от длительности периода, в течение которого отсутствует сетевой ток. Принцип работы бесперебойников основывается на изначальном накоплении электроэнергии в АКБ и последующей отдаче энергии в качестве питающего напряжения элементам схемы АСО.

В случае кратковременных отключений сетевого тока ИБП могут обеспечить энергонезависимую работу насосов, теплоаккумулятора и автоматики управления в течение ограниченного временного периода, однако с длительным замещением магистрального энергоснабжения бесперебойники не справятся. Общая концепция построения своими руками резервного питания для энергозависимых автономных систем отопления отводит ИБП роль вспомогательных устройств, считая их вторичными источниками электропитания. В зависимости от длительности вынужденного обесточивания резервное снабжение электрическим переменным напряжением 220 В с участием ИБП подразделяется на три варианта:

Для краткосрочного отсутствия сетевой электроэнергии (до 24 часов) достаточно применения ИБП с несколькими АКБ.

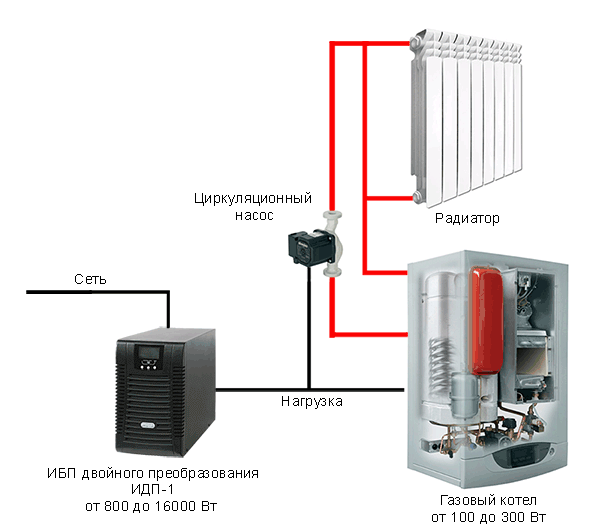

Функциональная схема подключения газового котла к ИБП

Газовому котлу современной конструкции с дистанционным управлением питающая сеть нужна лишь для поддержания работы маломощного насоса и блока автоматики с термостатом и термометром, суммарная мощность которых не превышает 200-300 Вт. Чтобы «продержаться» в энергонезависимом режиме с подключенным теплоаккумулятором 2-3 часа, достаточно бесперебойника на 300-600 В и батареи аккумуляторов емкостью до 50 А*ч.

Периоды отключения света длительностью от одного до трех дней можно перекрыть резервным питанием от ИБП в комплекте с АКБ, но уже с подзарядкой от дизельных или бензиновых генераторов.

Для электрических котлов и теплоаккумуляторов в составе схемы АСО с автоматическим управлением работы в соответствии с показаниями термометра подключение ИБП на длительный срок не используется, поскольку электрические котлы обладают достаточно большой мощностью, для обеспечения которой потребуется много внешних резервных аккумуляторов.

Отсутствие света более трех суток можно компенсировать только с помощью так называемых ИРП (источников резервного питания) жидкотопливных генераторов с инвертором. Между ИРП и автоматикой схемы управления АСО необходимо устанавливать своими руками блок ИБП в качестве стабилизатора напряжения, поскольку дизельные генераторы выдают на выходе пилообразное напряжение.

В регионах с частыми длительными перебоями с электрическим сетевым питанием владельцы частных домов предусмотрительно держат наготове дизельные генераторы с инвертором, но основным «подстраховочным» комплектом считается ИБП с аккумуляторными батареями.

Состав аппаратуры ИБП

Аппаратура ИБП состоит из следующих элементов:

Аккумуляторных батарей, из которых своими руками или заводским исполнением составляется блок АКБ. Предназначение АКБ – накопление заряда, чтобы при обесточивании АСО выполнять функции энергоисточника для зависящего от электрического питания оборудования топливной системы. АКБ составляется из специальных герметизированных свинцово-кислотных необслуживаемых батарей.

При оснащении своими руками блока АКБ для резервного питания газовых или дизельных котлов, следует учитывать следующие факторы:

крайне нежелательно применение обслуживаемых свинцово-кислотных аккумуляторов из-за образования вредных кислотных паров;
не рекомендуется подключение автомобильных аккумуляторов для энергообеспечения оборудования АСО, так как их предназначение заключается в быстрой передаче электротока большого ампеража для срабатывания стартера и запуска двигателя, то есть рабочий цикл отличается от ИБП для котла.

Зарядного устройства, предназначенного для зарядки аккумуляторных батарей от сетевого напряжения. Оно также выполняет другие функции:

подачу постоянного электротока на инвертор;
контроль наполнения батарей при зарядке;
переключение питания котла от бесперебойника или от сети.

Инвертора для преобразования постоянного тока от АКБ в переменный электроток синусоидальной формы напряжением 220 В. Чаще всего в ИБП для котлов используются специальные инверторы с функцией зарядного устройства для батарей АКБ.
Стабилизатора напряжения, доводящего низкокачественное питание от электросети до уровня, необходимого для корректной работы схемы управляющей микропроцессорной автоматики. Стабилизаторы монтируются в общем блоке с инвертором, встречаются конструкции с отдельными устройствами.

По типу размещения аппаратуру ИБП разделяют на два типа:

настенные приборы, укомплектованные АКБ небольшой емкости. Используются в схеме АСО с термостатом и термометром для управления оборудованием в малогабаритных помещениях;

Настенные ИБП менее уязвимы при размещении в помещениях с высоким риском подтопления грунтовыми водами или при авариях водопроводных систем.

На фото показан настенный бесперебойник марки ДПК-1/1-1-220-Н on-line типа (с двойным преобразованием электроэнергии).

ИБП марки ДПК-1/1-1-220-Н

ИБП напольного исполнения, нередко блоки аккумуляторов размещаются не на полу, а на специальных стеллажах. Напольные ИБП более мощные, чем настенные аналоги, поскольку их мощность можно наращивать путем увеличения количества батарей в аккумуляторных блоках.

Принцип работы ИБП

Резервное питание от ИБП электрооборудования АСО и аппаратуры контроля, управления и регулирования рабочих параметров для котлов отопления реализуется в нескольких технических вариантах исполнения, каждый из которых имеет свои особенности:

Простейший вариант подключения аккумуляторов, если уменьшилось или полностью пропало сетевое напряжение, называется резервным или off-line (оффлайн) типом.

Схема резервного off-line подключения ИБП

При номинальном сетевом питании напряжение напрямую от сети (обозначено «ключ») поступает к аппаратуре АСО – на схеме обозначено «нагрузка». Параллельно от блока «выпрямитель/зарядное устройство» заряжается АКБ («батарея»). Затем постоянное напряжение 12 В от АКБ направляется к инвертору, а из него уже в форме переменного напряжения 220 В подается на нагрузку.

ИБП off- line типа для систем отопления частного дома НЕ ГОДИТСЯ! Оффлайн-бесперебойник пригоден для бытовой техники, пожарной автоматики, но для микропроцессорной автоматики и приборов АСО (термостат, электронный термометр, регуляторы расхода и давления) его использовать не рекомендуется. Причина кроется в нестабильном характере синусоидальной формы переменного напряжения, подаваемого на вход циркуляционного насоса или в схему управляющей электроники с термометром. Напряжение не откорректировано ни по частоте, ни по амплитуде.

График напряжения переменного электрического тока имеет синусоидальную форму. Чем ближе форма подаваемого питания к идеальной (математической) синусоиде, тем лучше характеристики тока, тем стабильнее работает оборудование и автоматика.

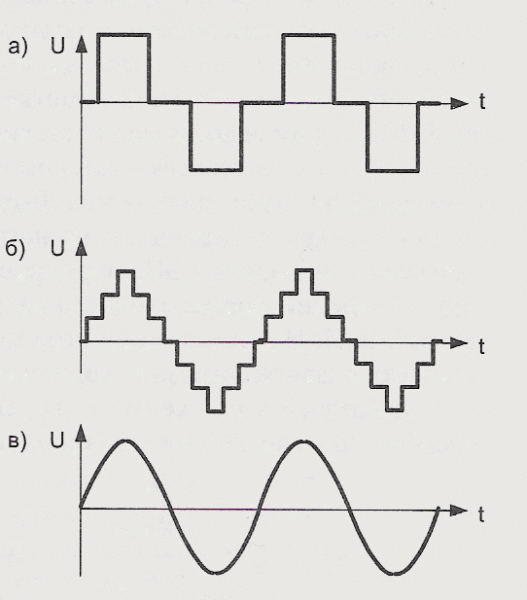

На рисунке показаны сравнительные графики изменения напряжения от различных видов источников переменного тока:

Графики изменения напряжения переменного тока от ИБП различных типов

Если в схему off-line подключения ИБП дополнительно разместить трансформатор, стабилизирующий напряжение на входе зарядного устройства, то получится бесперебойник линейно-интерактивного (Line-interfctive) типа.

Схема ИБП линейно-интерактивного типа

В числе достоинств интерактивного подключения отмечают два фактора:

стабилизацию выходного напряжения (хотя она носит примитивный, квазисинусоидальный характер), что уже позволяет его использовать для запитывания оборудования АСО;
обеспечение более долгой «жизни» АКБ до 8-10 часов.

ИБП двойного преобразования (on-line типа), представляющий собой устройство резервного запитывания оборудования АСО в автономном режиме.

Схема источника бесперебойного питания on-line типа

Принцип работы ИБП онлайн типа заключается в последовательном двойном преобразовании входящего переменного тока:

выпрямитель трансформирует переменное напряжение сети в постоянное;
инвертор преобразует постоянное напряжение в переменное.

При двойном преобразовании электроэнергии получается чистая синусоидальная форма питающего нагрузку напряжения, что идеально подходит для оборудования АСО.

Бесперебойник для котла. Видео

О преимуществах бесперебойного электропитания газового котла рассказывает видео ниже.

Повышенный интерес владельцев частных домов к бесперебойникам различных модификаций, среди которых множество самоделок, вызван желанием организовать бесперебойное энергоснабжение бытовой техники и системы отопления.

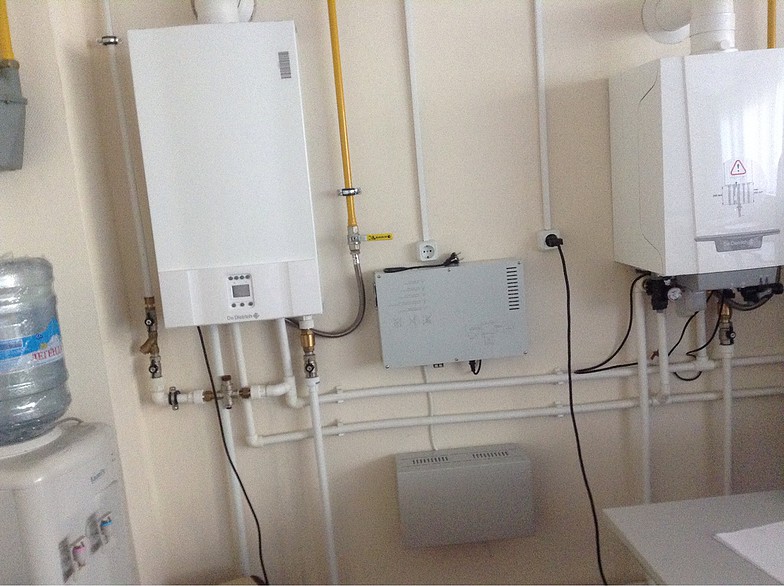

Газовый котел с бесперебойником настенного исполнения

Кажущаяся простота конструкции ИБП может спровоцировать владельца дома на неправильный выбор аппаратуры резервного питания, что вызовет быстрый выход из строя отдельных механизмов и всей АСО в самый неподходящий холодный период. Стоимость ИБП онлайн-типа превышает цены на приборы других вариантов исполнения, но зато и надежность бесперебойников двойного преобразования намного выше.

Вконтакте

Современные газовые котлы хороши тем, что при наличии нормальных условий работы они работают полностью автономно. Вмешательство человека обычно требуется только для корректировки параметров. Но для стабильной работы им необходимо определенное давление и качество газа, а также качественное и постоянное электропитание. С последней задачей справляется источник бесперебойного питания для газового котла. О их выборе и параметрах и пойдет речь.

Для чего нужен ИБП

В нашей стране в зимнее время без отопления не обойтись. Причем обогрев желателен без сбоев и остановок — в сильные морозы возможна разморозка системы. При организации системы надо помнить, что большая часть современных котлов управляются автоматикой, а движение в системе обеспечивается циркуляционными насосами. Все это оборудование работает от электричества.

С учетом того, что в зимнее время перебои с электропитанием далеко не редкость, необходимо принимать дополнительные меры по созданию резервированного электропитания. В большинстве случаев ставят ИБП — источник бесперебойного питания. Его задача — подавать питание от аккумуляторных батарей при пропадании или «проседании» напряжения в сети.

Особенности выбора для газовых котлов

Источник бесперебойного питания для газового котла подбирать надо с таким условием, чтобы он подавал напряжение правильной формы — максимально приближенной к идеальной синусоиде. При этом еще важна синхронизация синусоиды по фазе.

Все эти требования необходимы для обеспечения нормальной работы блока управления. В большинстве импортных газовых котлов автоматика собрана на основе электроники, а она требовательная к качеству электропитания. Чтобы оценить насколько это требование важно, стоит сказать, что по статистике сервисных центров около 40-55% поломок газовых котлов связаны с выходом из строя платы управления. При этом платы практически никогда не ремонтируются. Они просто подлежат замене.

Стоит также помнить, что выход платы управления из строя из-за нестабильного питания — случай негарантийный (практически у всех производителей). Так что стоимость платы и ее замены приходится оплачивать из собственного кармана. Причем многие платы поставляются «под заказ», а это — несколько недель ожидания. Как в это время отапливать дом — вопрос интересный… Если еще вспомнить, что стоимость платы — это около 40-50% стоимости агрегата, поневоле задумываешься о приобретении качественного и надежного источника бесперебойного питания для газового котла.

Хорошая новость в том, что на один ИБП достаточной мощности можно «повесть» остальную технику, которая требует качественного и гарантированного питания или вы просто желаете обеспечить ее бесперебойную работу. Чаще всего это компьютеры, телевизоры и пара лампочек аварийного освещения.

Виды бесперебойников

Сегодня торговая сеть предлагает ИБП трех видов:

off-line (он-лайн) ;
on-line (оф-лайн);
Line-Interactive (лайн-интерактив ли линейно-интерактивные).

Типы ИБП для газовых котлов и блок-схемы их подключения

Ofline ИБП (резервного типа)

Это самые простые и дешевые источники бесперебойного питания. Off-line с английского можно перевести я как «не в линии», что отображает принцип работы данного устройства. В бесперебойнике данного типа выставляется верхний и нижний предел напряжения, при котором котел работает нормально. Пока параметры сети находятся в этих рамках, питание подается напрямую — с линии.

Если напряжение становится больше или меньше, срабатывает реле переключения, питание подается через ИБП от аккумуляторов. Когда параметры сети возвращаются к норме, снова срабатывает реле, отключая источник бесперебойного питания. Для газового котла подобная защита, конечно, лучше чем ничего, но при включении/отключении в сети наблюдаются существенные скачки напряжения. Так что стабилизация в данном случае не полная — нет больших провалов или пиков, но напряжение питание далеко не идеально. Второй недостаток бесперебойников офлайн типа — они не могут исправлять форму синусоиды.

Потому оф-лайн источники бесперебойного питания для газовых котлов стоит использовать только в том случае, если у вас уже установлен стабилизатор на ломе или квартире. Он выдает идеальное напряжение, а ИБП в данной схеме просто при отсутствии напряжения подключает аккумуляторы. Эта схема является дорогой, но создает нормальные условия для работы оборудования, требовательного к качеству электропитания.

On-line ИБП (постоянного типа)

Данный тип называют еще блоками бесперебойного питания с двойным преобразованием. Все из-за принципа работы:

Поступающее на вход переменное напряжение преобразуется в постоянное и используется для заряда подключенных к устройству аккумуляторных батарей.
Постоянное напряжение преобразуется в переменное с синусоидой идеальной формы.

Получается электропитание преобразуется дважды. Этим гарантируется стабилизация напряжения и идеальная форма синусоиды.

Он-лайн бесперебойники подключаются в разрыв цепи питания. Пока напряжение нормальное, преобразуется линейное питание, при пониженном напряжении его недостаток восполняется за счет заряда батарей, при отсутствии электропитание подается от АКБ.

Недостаток данного оборудования — высокая цена и быстрой разряд аккумуляторов, который обусловлен тем, что он расходуется на выпрямление скачков. Тем не менее, если вам нужен лучший источник бесперебойного питания для газового котла — покупайте оборудование онлайн типа.

Line-Interactive (линейно-интерактивные)

Свойства и характеристики бесперебойников этого типа не так хороши как у онлайн моделей, но и не настолько плохи, как у агрегатов оффлайн. Имеются все те же аккумуляторные батареи и переключатель, который при понижении напряжения подключает ИБП. Но для стабилизации напряжения имеется специальный блок — автоматический регулятор напряжения (АРН на рисунке выше).

Недостаток линейно-интерактивных источников бесперебойного питания для газового котла — немоментальное переключение при изменении напряжения. Но оно намного меньше чем в аппаратах оффлайн, зато напряжение поддерживается постоянным (в определенных пределах). Это оборудование — оптимальный выбор, так как при относительно небольшой цене гарантирует неплохие результаты.

Определение параметров ИБП

Определить какого типа источник бесперебойного питания для газового котла вам необходим — это еще не все. Надо знать еще как минимум два параметра: мощность ИБП и емкость аккумуляторов, которые он может зарядить.

Как определить мощность бесперебойника

Чтобы определиться с тем, какой мощности вам нужен источник бесперебойного питания, ищите в паспорте газового котла строку «потребляемая мощность». В среднем она составляет 150-170 Вт. Если в системе стоит второй циркуляционный насос, его потребляемую мощность надо прибавить к этой цифре.

Чтобы работало все без проблем необходим запас по мощности не менее 20-30%. Если есть возможность, при выборе ИБП полученный результат можно удвоить — на всякий случай. Рано или поздно вам захочется добавить в нагрузку пару приборов, так как это действительно удобно — когда при отсутствии электричества у вас хоть что-то работает. Это и будет минимальная мощность источника бесперебойного питания для газового котла.

Определяемся с емкостью АКБ

Многие модели бесперебойников имеют встроенные АКБ. В этом случае вам нет необходимости что-то считать. Если же батареи подключаются отдельно, необходимо найти в технических характеристиках строчку «максимальный ток заряда». Данную цифру умножаем не 10, получаем емкость АКБ, которые может зарядить этот UPS. Подключить батареи большей можно, но в таком случае они не будут заряжаться полностью, что сокращает срок их службы.

Как же подобрать ИБП со встроенными батареями? По времени автономной работы, которая вам необходима. Зависимость времени работы от емкости аккумуляторов и потребляемой мощности приведена в таблице. По ней подбирать источник бесперебойного питания для газового котла вообще несложно.

Критерии выбора ИБП для газового котла

Из всего сказанного можно вывести следующие требования к источнику бесперебойного питания для котла, работающего на газе:

Требования не самые жесткие, но придерживаться их желательно. При подключении источника бесперебойного питания, соблюдайте фазировку (фаза ИБП должна соединяться с фазой котла, ноль и минус — с соответствующими проводниками). Иначе котел не будет работать. Проверяется правильность фазировки просто: выдергиваете вилку котла из сети. Котел должен продолжать работать. Если пламя погасло — проверяете правильность подключения, работоспособность заземления. Если все в норме, но котел по-прежнему не работает, значит ваш ИБП построен без «сквозного нуля». Чтобы запустить котел, вам необходимо соединить на бесперебойнике клеммы нейтрали N (нуля) на входе и выходе. Для большинства котлов такая переделка решает проблему. Но есть некоторые марки котлов, например — Buderus (Будерус), которым необходимо между входами PE и N (земли и ноля) установить сопротивление номиналом от 1 до 10 МОм (Будерус даже предлагает купить их фирменный резистор).

Собственно, это все по поводу выбора и даже подключения источника бесперебойного питания для газового котла.

Закрытая водяная система не работает без электричества, поскольку циркуляцию теплоносителя . Отопительные агрегаты с микропроцессорными блоками управления тоже питаются от электросети. Отсюда вывод: хозяину частного дома желательно обзавестись источником бесперебойного питания (сокращенно – ИБП) на случай аварийного отключения электроэнергии. Мы подскажем, как выбрать ИБП для котла отопления любого типа – газового, твердотопливного, пеллетного или дизельного.

3 критерия выбора блока питания

Начнем с постановки задачи. При отключении света «бесперебойник» для котла должен моментально взять на себя функцию внешнего источника питания и поддерживать работу отопительного оборудования, пока электроснабжение не возобновится.

Упрощенно принцип работы ИБП выглядит так: в обычном режиме блок преобразует переменный ток в постоянный и заряжает аккумулятор. Когда напряжение в сети исчезает, происходит обратный процесс – постоянный ток батареи преобразуется в переменный, который подается на котел.

Принцип действия аппарата бесперебойного питания

В интернет-магазинах продается несколько разновидностей устройств резервного электропитания, цена блоков колеблется в широком диапазоне. Чтобы выбрать подходящий ИБП без лишних переплат, учитывайте 3 фактора:

потребляемая мощность котла и другого оборудования – дополнительных насосов, вентиляторов, электроприводов на смесительных клапанах, терморегуляторов;
длительность автономной работы;
качество электроэнергии в районе проживания.

Примечание. Некачественное электроснабжение подразумевает частые отключения, сильные перепады напряжения в сети либо применение бензинового генератора.

Теперь разберем перечисленные факторы подробнее.

Как определить мощность ИБП

Поскольку во всех современных системах отопления задействовано от 1 до 10 циркуляционных насосов, «бесперебойник» обязан выдерживать высокие пусковые токи. В момент включения агрегата данный показатель возрастает минимум в 2 раза (на более мощных насосах системы водоснабжения – в 3 раза). Мощность блока питания считаем так:

Выясняем энергопотребление каждой единицы оборудования – котла, отдельно стоящих циркуляционных насосов, вентиляторов либо дымососов ТТ-котла, электроприводов, пеллетных/дизельных горелок.
Суммируем полученные данные, результат умножаем на 2.
Подбираем ИБП, чья мощность равна или больше полученной цифры.

При расчете производительности ИБП надо суммировать энергопотребление всех насосов в котельной

Если подходить скрупулезно, то надо бы удваивать только мощность двигателей насосов и вентиляторов, ведь электроника не создает пусковых токов. Но доля электронных систем в общем энергопотреблении настолько мала, что считать ее отдельно нет смысла.

Справка. Потребляемая мощность газового настенного котла прописана в паспорте агрегата либо на табличке, прикрепленной к корпусу. У большинства насосов параметр указан на торце, рядом с винтом, как показано ниже на фото.

Пример. Газовая котельная установка потребляет 130 Вт, дополнительный перекачивающий агрегат – 82 Вт. Минимальная мощность источника бесперебойного питания составит (130 + 82) х 2 = 424 Вт.

Для расчетов берется значение мощности, потребляемой насосом на самой высокой скорости вращения ротора

Продолжительность работы

Сколько времени будет продолжаться работа газового котла от ИБП, определяет домовладелец из личного опыта. Только вы знаете длительность отключений электроэнергии в месте проживания. Основываясь на этих данных, выбирайте 1 из 2 видов «бесперебойников»:

Когда свет пропадает на 10–15 минут, достаточно иметь блок со встроенным аккумулятором. Если отключение затянется на 30–60 минут, вы сможете корректно завершить работу любого теплогенератора – газового или твердотопливного. Еще останется запас на остывание здания, ощущение холода появится через 1–1.5 часа.
При более длительных перерывах электроснабжения понадобится ИБП с внешним аккумулятором. Обратите внимание: обычно батарея не продается в комплекте с прибором, ее придется купить отдельно.

Совет. Если электричество отсутствует сутками, «бесперебойник» с аккумуляторами обойдется слишком дорого. Дешевле приобрести бензиновый электрогенератор + стабилизатор напряжения. Более кардинальный способ – с энергонезависимым газовым/дровяным котлом.

В дизельных теплогенераторах ИБП должен обеспечивать питанием электронный блок, циркуляционный и топливный насос, создающий давление на форсунке горелки

Как нетрудно догадаться, длительность работы отопления зависит от 1 показателя – емкости батареи, мощность блока не играет роли. Например, ИБП с внешним аккумулятором 60 ампер-часов сможет поддерживать наш теплогенератор с насосом (212 Вт) в течение 2 ч. Возьмем батарею на 75 Ач – получим около 3 ч рабочего времени.

газовый отопительный агрегат периодически останавливает и разжигает основную горелку;
автоматика ТТ-котла управляет вентилятором, выполняет продувку топки, иногда отключает насос;
в пеллетной горелке стоит 2 двигателя (шнек и нагнетатель) плюс элемент автоматического розжига, перечисленное оборудование управляется контроллером.

Чтобы подобрать емкость аккумуляторной батареи, предлагаем воспользоваться таблицей, в ней указано приблизительное время автономной работы в зависимости от энергопотребления и величины заряда. При выборе делайте запас 10…20% на пусковые токи электромоторов.

Качество электроснабжения

Прежде чем выбирать ИБП для газового котла или теплогенератора другого типа, замерьте перепады напряжения в домовой электросети. Проблема заключается в следующем: далеко не всякий «бесперебойник» может нормально функционировать при падениях ниже 180 вольт. В подобных случаях наблюдается 2 сценария (зависит от модели аппарата):

Прибор подает сигнал об отсутствии тока и начинает отнимать энергию у аккумулятора, хотя в действительности свет не отключался. Батарея быстро садится, ресурс сокращается.
ИБП просто отключается, показывая ошибку и подавая звуковой сигнал. Следом останавливается теплогенератор вместе с другим оборудованием.

Вывод. При наличии глубоких просадок сетевого напряжения следует выбирать ИБП со встроенным инверторным стабилизатором, способным выравнивать перепады в диапазоне 140…300 вольт. Если вы уже приобрели обычный «бесперебойник», придется докупать отдельный стабилизатор.

Требование также относится к бензиновым/дизельным генераторам. Эти агрегаты плохо поддерживают частоту тока 50 Гц (исключая дорогие модификации), то есть, выдают неправильную синусоиду на выходе. Электрогенератор подключается к котлу через ИБП с инверторным стабилизатором и отдельное устройство автоматического пуска (блок АВР). Электростанция должна запускаться сама – вдруг хозяев не окажется дома, когда отключат свет.

Как выбирать ИБП для газового котла

Когда мы выяснили потребляемую мощность, величину заряда аккумулятора и способы выравнивания напряжения, можно переходить к выбору самого «бесперебойника». Интернет-магазины предлагают источники питания с 3 видами архитектуры:

аппараты типа off line;
линейно-интерактивные ИБП;
блоки непрерывного действия типа on line.

Принцип работы офлайн «бесперейбоника» простой – какое напряжение входит в блок, такое и выходит. Если сеть сильно падает, прибор использует энергию батареи. Онлайн-аппарат работает иначе: сначала входной ток выпрямляется, «загоняется» в строгие рамки – 220…230 В, 50 Гц, затем снова преобразуется в переменный и направляется потребителю. Линейно-интерактивный ИБП – это блок off line со встроенным стабилизатором.

Справка. Стоимость «бесперебойников» зависит от архитектуры, мощности и диапазона входного напряжения. Пример: китайский ИБП «Люксеон» (Luxeon) 0.3 кВт типа онлайн стоит около 60 у. е., аналогичный интерактивный – 100 у. е. Если нужна мощность 700 Вт, то стоимость увеличивается до 210 и 160 у. е. соответственно.

ИБП, предназначенный для отопительного оборудования, должен выдавать правильный синусоидальный сигнал на выходе. Онлайн «бесперебойник» фирмы Luxeon соответствует этому требованию

Какой «бесперебойник» лучше выбрать для газового котла:

Для поддержания работы теплогенератора лучше всего подходят ИБП непрерывного действия (онлайн) с возможностью подключения внешних аккумуляторов. Приборы off line не годятся.
Если мощность потребления не превышает 0.5 кВт, а продолжительность отключения – 1 час, подойдет линейно-интерактивный блок со встроенной батареей.
Резервный источник должен давать на выходе чистую синусоиду, это важно для нормальной работы электродвигателей насосов. ИБП для бытовой техники или компьютеров не подойдут для котлов, поскольку выдают так называемую аппроксимированную синусоиду или квазисинусоиду.
Чтобы не покупать отдельный стабилизатор, выбирайте аппарат, способный сгладить перепады напряжения в электросети. Существуют модели, выравнивающие напряжение в широком диапазоне – от 120 до 300 вольт, правда, такие ИБП стоят дороже обычных.
При использовании генератора нужно стабилизировать не только напряжение, но и частоту тока. Здесь нужен «бесперебойник» типа онлайн с инвертором, другие использовать бессмысленно.
Импортные настенные котлы нередко чувствительны к расположению фазы. Если вставить вилку в розетку неправильно, агрегат уходит в ошибку. Для такого отопителя присматривайте блок питания со сквозным «нулем».

Ступенчатая и аппроксимированная форма выходного сигнала не подходит для отопительной техники

Разъяснение по поводу компьютерных ИБП. Аппроксимированная синусоида на выходе таких аппаратов хорошо воспринимается электроникой, а вот асинхронные двигатели насосов сильно греются, гудят и быстро выходят из строя. Вот почему необходим «бесперебойник» с правильной синусоидой.

Новый блок резервного питания лучше сразу проверить. согласно инструкции и попробуйте запустить агрегат в режим отопления. Если автоматический розжиг не сработает, блок нужно менять на другую модель.

Бытовой ИБП для твердотопливного котла выбирается аналогичным образом – определяется мощность электроустановок и контроллера, качество электроснабжения и длительность автономного режима. Дальше следуйте нашим советам или рекомендациям, озвученным на видео:

«Бесперебойник» и автомобильный аккумулятор

Использовать свинцово-кислотные батареи от легкового авто в паре с ИБП крайне нежелательно. Но многие домовладельцы все равно это делают, главный аргумент – более низкая цена источника питания. Почему нельзя эксплуатировать бесперебойный блок с автомобильным аккумулятором:

Батареи для автомобилей являются стартерными, их задача – выдать большой пусковой ток, потом снова зарядиться до максимума. Для ИБП нужны тяговые аккумуляторы, сделанные по технологии GEL либо AGM.
Автомобильная батарея боится глубокого разряда, случится 2–3 таких цикла и ее емкость значительно уменьшится.
В процессе зарядки кислотный аккумулятор выделяет в помещение вредные газы и водород. В определенных условиях он может взорваться – это общеизвестный факт.
Из свинцово-кислотного аккумулятора будет быстро выкипать электролит, придется постоянно следить за уровнем и доливать дистиллированную воду, проверять плотность и так далее.
Срок службы специализированных гелевых батарей составляет 6–10 лет, автомобильный не «проживет» и половины указанного срока.

Отсюда вывод: не эксплуатируйте ИБП для газового котла с аккумулятором от авто, разве что в крайнем случае, как временный источник питания. Лучше приобрести специализированные тяговые батареи и не беспокоиться.

Заключение

Чтобы успешно выбрать ИБП для котла, надо выявить все проблемы, связанные с электроснабжением вашего загородного дома. Выясните заранее диапазон перепадов напряжения, зафиксируйте длительность и частоту отключений. Решить задачу поможет реле напряжения с дисплеем – недорогой прибор, отключающий электричество при скачках во внешней сети.

Дальше посчитать мощность и подобрать «бесперебойник» гораздо проще. Если используете автономную электростанцию (генератор), узнайте параметры выходного напряжения, которое должен обрабатывать блок резервного питания.

Зимы в России суровые и морозные, поэтому для комфортной температуры в наше время часто используются газовые котлы различной мощности. В коттеджных поселениях, на дачных поселениях, в жилых домах, даже в квартирах часто бывают перебои с подачей электрической энергии. Чтобы обезопасить себя от скачков напряжения или его целесообразно купить источник бесперебойного питания для газового котла.

Назначение прибора

Котел должен быть подключен к электросети непрерывно и защищен от перебоев в подаче электричества. ИБП (UPS) - источник бесперебойного питания для котла поддерживает отопительную систему в рабочем состоянии при сбоях в сети от нескольких минут до суток, а также защищает оборудование от резких скачков напряжения.

Что нужно знать при покупке ИБП для газового котла?

Перед приобретением источника питания, вам стоит принять во внимание несколько важных моментов:

Мощность устройства

Для расчета мощности нужно суммировать все показатели мощности оборудования, которое будет работать от ИПБ: котел, насосы и т.д. Важный момент - пусковые токи насосов могут в 3 раза превышать номинальные. Чаще всего газовый котел и насосы потребляют порядка 200 Вт, оптимальная мощность же ИБП для такой потребляемой мощности 500 Вт.

Период автономной работы

Обязательно нужно учитывать примерное время, в течение которого отсутствует электроэнергия. Можно взять максимальное время отсутствия электроэнергии и по нему рассчитать необходимую емкость батарей, или приобрести дополнительно бензогенератор, который запустится при отсутствия напряжения в сети.

Вид АКБ

Для газовых котлов идеально подходят аккумуляторы, которые производятся по технологиям AGM и AGM GEL. Запрещено применять стартерные АКБ для автомобилей, так как они рассчитаны только на недлительную нагрузку

Цена на ИБП для газовых котлов.

Стоимость зависит от мощности ибп, количества батарей и их емкости. Что касается соотношения цены и качества, то большой популярностью в продаже пользуются модели ИДП-1 от АО «Электромаш», которые удостоены звания «Сто лучших товаров России».

Особенности и преимущества

Разработаны специально для российских электросетей
Генерация сигналов идеальной синусоидальной формы
Период переключения менее 0 миллисекунд
Наличие контроля над разрядом аккумулятора, что снижает риск полной разряженности батареи
Продукция удостоена звания «100 лучших товаров России»

Цены на ИБП для газовых котлов производства АО «Электромаш» представлены на нашем сайте. Для каждого устройства указана продолжительность автономной работы котла, которую обеспечивает ИБП, а также другие технические характеристики.

Статья подготовлена при участии компании CyberPower Systems

В преддверии нового отопительного сезона многие владельцы загородных домов задумываются над вопросом, что будет с системой отопления в случае отключения электропитания. Независимо от того, что явилось причиной блэкаута - обрыв проводов, перегрузка подстанции или масштабная авария, запоминаем главное правило. Современной системе отопления необходим надёжный источник бесперебойного электропитания, который, в случае необходимости, сможет заменить основную сеть.

Итак, из этой статьи вы узнаете:

Для чего котельной требуется резервный источник электроэнергии.
Как выбрать источник бесперебойного питания (ИБП/UPS).
Какие нюансы нужно учесть при выборе аккумулятора для ИБП.

Особенности выбора ИБП для котельной

Котельная современного загородного дома - это сложная энергозависимая инженерная система. Для бесперебойной работы системы отопления требуется постоянное обеспечение электроэнергией котла и насосов, которые обеспечивают циркуляцию теплоносителя по трубам. В случае отключения электричества, циркуляционные насосы перестают работать, отключается блок управления котла, а система отопления останавливается.

При длительном отключении электроэнергии зимой это, помимо существенного снижения уровня комфорта в загородном доме, может привести к заморозке системы отопления или к возникновению аварийной ситуации. Например, если сердцем системы отопления является энергонезависимый твердотопливный котёл , то при исчезновении электричества сразу отключатся циркуляционные насосы.

Дровяной или угольный котёл, в силу своей конструкции, продолжит работу и будет нагревать теплоноситель, который уже не прокачивается по трубам системы отопления. В случае, если циркуляция жидкости в системе отопления осуществляется принудительным способом (теплоноситель прокачивается насосом), а не смонтирована система отопления с естественной циркуляцией (гравитационного типа), теплоноситель может закипеть или, в худшем случае, просто взорваться.

Избежать подобных неприятностей можно, если смонтировать систему резервного питания отопительного оборудования.

Надёжная и бесперебойная работа современных отопительных котлов, например газовых, пеллетных или дизельных, так же, как и всей системы отопления, полностью зависит от наличия в доме электроэнергии. Электричество запитывает важнейшие узлы котла – циркуляционный насос и блок электронного управления. В случае отключения электроэнергии подача тепла прекращается.

На первый взгляд кажется, что смонтировать систему резервного питания для котельной - не очень сложно. Например, достаточно подключить к котлу недорогой «компьютерный» бесперебойник или смастерить систему на основе обычных автомобильных аккумуляторов. Это мнение ошибочно, т.к. для работы котла от ИБП нужно, чтобы он отвечал определённым требованиям.

Выбор правильного источника бесперебойного питания

Как уже говорилось выше, современный котёл - это сложное оборудование, снабженное микропроцессорным блоком управления, чувствительным к скачкам напряжения и, что особенно важно, - к качеству электроэнергии.

Сергей Ларин-Чиж

В зависимости от конструкции, бесперебойники обеспечивают выходное напряжение двух форм - чистый синус и аппроксимацию синусоиды. Причём, последнюю форму синусоиды - т.н. меандр (прямоугольная форма выходного сигнала) выдают недорогие бесперебойники, предназначенные, например, для использования с простым оборудованием, не чувствительным к форме входного напряжения.

ИБП этого типа, помимо малой ёмкости встроенной батареи, неспособной обеспечить долговременную работу котельного оборудования, совершенно не подходят для запитки микропроцессорных плат котлов, т.к. блок управления воспринимает меандр (или квазисинусоиду), как ошибку. Циркуляционный насос если и запустится, то будет работать с перебоями и повышенным шумом, также существенно сократится его ресурс. Кроме этого, дорогостоящее оборудование может просто выйти из строя.

Для работы котла, циркуляционных насосов, в целом, всех устройств снабжённых асинхронными двигателями, погружных, дренажных и канализационных насосов необходимо, чтобы ИБП обеспечивал только чистую синусоиду на выходе. Чистая синусоида требуется и для некоторых бытовых приборов, которые могут быть подключены к ИБП, например, холодильник, система видеонаблюдения.

И это лишь один из нескольких важных нюансов, которые необходимо учесть при выборе ИБП для котельной . Помимо формы выходного сигнала, надо учесть возможность ИБП выдерживать высокие пусковые токи. Это связано с тем, что многие приборы, к примеру, погружные насосы, сами по себе уже являющиеся достаточно мощными потребителями электричества, при старте увеличивают потребление в 2-3 раза превышающее свою номинальную мощность.

Отсюда: одна из важнейших характеристик, это возможность ИБП выдерживать 2-х/3-х кратное превышение мощности от номинала в течение 15-30 секунд. А в целом, всегда подбирайте ИБП для котельной с необходимым запасом как по мощности ИБП, так и по ёмкости аккумуляторов, исходя из расчёта достаточного обеспечения электричеством всех потребителей.

Идём дальше. Принцип действия резервного питания можно описать простым алгоритмом. При включении в сеть, через встроенное в ИБП зарядное устройство происходит зарядка аккумулятора или аккумуляторов (если используется несколько батарей). Одновременно через ИБП ведётся подача электроэнергии на потребители - котёл, циркуляционные насосы и т.д. При полной зарядке аккумулятора зарядник автоматически отключается, и питание системы происходит напрямую от электросети, через ИБП в т.н. штатном режиме.

В случае отключения электричества бесперебойник обеспечит подачу электроэнергии от аккумулятора (преобразовав его из постоянного в переменный 220 В, 50 Гц) на котельное и на другое подключенное оборудование. Подача энергии будет осуществлять до тех пор, пока не будет восстановлено электроснабжение дома, или пока не разрядятся аккумуляторы.

Сергей Ларин-Чиж

В отличие от бензинового или дизельного генератора, ИБП могут быть установлены в любом помещении, практически не требуют обслуживания, кроме замены раз в несколько лет аккумуляторных батарей, мгновенно восстанавливают электропитание и бесшумны в работе.

Если помимо котла нужно запитать насос локальной очистной станции, насос водоснабжения и т.д., мощность ИБП рассчитывается, исходя из совокупного потребления электроэнергии всеми потребителями.

Также, выбирая бесперебойник для котла, нужно определиться с рядом ключевых требований, которые предъявляются к этому оборудованию. По принципу работы все ИБП делятся на три больших группы.

Офф-лайн (off-line) ИБП.
Линейно-интерактивные устройства.
Он-лайн (on-line) модели непрерывного действия.

Сергей Ларин-Чиж

Чтобы сделать осознанный выбор, необходимо разобраться в отличиях между этими ИБП.

Офф-лайн бесперебойники не имеют встроенного стабилизатора, а в настройках аппарата зафиксирован диапазон допустимого напряжения сети, например от 180 до 250 В. При понижении или скачках напряжения за рамки диапазона входного напряжения (а это часто бывает в загородных поселениях), устройство расценит это как сигнал к переключению питания котельной от аккумуляторов. При возвращении уровня напряжения к установленным номиналам бесперебойник снова переключится на питание от основной сети. Т.е. при любых скачках будет происходить излишне частое переключение ИБП: сеть/аккумуляторы.

Помимо отсутствия защиты подключенного оборудования от перепадов напряжения, работа бесперебойника в этом режиме приведёт к частому циклу заряд/разряд аккумуляторов, что снизит срок их службы. Кроме этого, при выборе ИБП этого типа, к нему дополнительно придётся приобретать стабилизирующее устройство для защиты оборудования.

Сергей Ларин-Чиж

В отличие от off-line, линейно-интерактивные устройства, хотя и имеют граничные показатели допустимого напряжения, дополнительно снабжены стабилизатором напряжения, защищающим оборудование от скачков напряжения. Кроме простой подачи напряжения, ИБП этого типа позволяют скорректировать его в определенных пределах (около 20%), но обычно эта регулировка ступенчатая.

Он-лайн бесперебойники, или ИБП непрерывного действия, являются, на первый взгляд, самым оптимальным оборудованием, подходящим для использования в связке с отопительным котлом, требовательным к качеству напряжения и его частоте. ИБП этого типа, за счёт своих конструктивных особенностей, «вытягивают» напряжение до нужного нам качества, подавая на потребитель 220 В 50 Гц.

В таком бесперебойнике установлен инвертор, который работает по схеме двойного преобразования поступающего тока. Т.е. сначала переменный ток преобразуется в постоянный, далее он преобразуется ещё раз в нужный для работы оборудования переменный ток стабильного качества. При всех плюсах он-лайн топологии, есть один существенный минус, на который обязательно нужно обратить внимание.

Из-за того, что система работает по принципу двойного преобразования, подключенные батареи все время задействованы. Это в разы по сравнению с линейно-интерактивной топологией снижает ресурс батарей, а батареи, в свою очередь, являются достаточно дорогим удовольствием, в малых мощностях перекрывая по стоимости сам ИБП.

Сергей Ларин-Чиж

Для полноценной работы системы бесперебойного электропитания, для котельной, будет, более чем достаточно линейно-интерактивного устройства, так как по сумме потребительских характеристик это представляется оптимальным выбором.

Важный момент: обычно у ИБП начальной мощности с внешними батареями напряжение питания составляет 12 В или 24 В и далее по нарастающей - 36, 48 В, в зависимости от мощности, т.е. при 24 В требуется подключение как минимум 2-х батарей, что не всегда экономически целесообразно. Поэтому, выбирая качественный бесперебойник , смотрим в его технических характеристиках, сможет ли он работать на необходимом минимуме, т.е. от 1-й батареи на 12 В.

Вес оборудования также может служить косвенным признаком его заявленных характеристик, например, чистая синусоида достигается за счет выравнивания сигнала мощным трансформатором. То есть в силу конструктивных особенностей ИБП мощностью в 2.5 кВт не может весить, например 10 кг. Вес системы подобной мощности без батарей будет минимум 30 кг.

Также обращаем внимание на скорость перехода режимов переключения аккумулятор/сеть (время переключения не должно превышать 6 м/с - 10 м/с), максимальное количество батарей, которые можно подключить к ИБП. Последний параметр важен, если в дальнейшем планируется расширить возможности системы и, нарастив ёмкость батарей, подключить к системе резервного питания дополнительных потребителей или увеличить время автономной работы.

Выбор аккумулятора для источника бесперебойного питания

Стоимость аккумуляторов может составлять свыше 50% от цены всей системы бесперебойного питания. Поэтому к их выбору нужно относится так же ответственно, как и к выбору бесперебойника. При этом к батареям для построения системы резервного питания предъявляются особенные требования.

Игорь Горохов Начальник монтажной группы ТК Вольт

Обычные стартерные аккумуляторные батареи, требующие периодического обслуживания и выделяющие в процессе работы пары серной кислоты, не предназначены для использования в закрытом помещении в непосредственной близости от людей. Более того, стартерные АКБ не предназначены для автономного питания и моментально выйдут из строя после 2-3 раз разряда.

Возникает вопрос, что же выбрать? Запоминаем второе правило: для использования с ИБП лучше всего подходят гелевые батареи GEL (Gelled Electrolite) или аккумуляторы, построенные на технологии AGM (Absorptive Glass Mat). Несмотря на малопонятную на первый взгляд аббревиатуру, оба типа аккумуляторов являются свинцово-кислотными, но отличаются друг от друга типом использованной технологии.

В AGM аккумуляторах между свинцовыми пластинами находятся плотно сжатые с двух сторон стекловолокнистые маты - сепараторы (они действуют, как губка, не позволяя кислоте растекаться), пропитанные электролитом.

В GEL батареях электролит также находится между пластинами, но за счёт добавления двуокиси кремния он доведён до желеобразной массы - геля.

Отсюда - электролит в этих необслуживаемых батареях не расплёскивается . В ходе химической реакции газов, вода распадется на водород и кислород, но, при рекомбинации, ионы этих химических элементов не испаряются, а остаются в замкнутом герметичном пространстве батареи, «возвращаясь» обратно в электролит, который сохраняет свои свойства на протяжении 5-10 лет.

Это увеличивает срок службы резервной системы электроснабжения котельной, а оба типа аккумуляторов можно использовать в закрытых помещениях, снабжённых только естественной системой вентиляции.

Среди преимуществ аккумуляторов этих типов можно выделить: возможность эксплуатации в широком диапазоне температур от -30 до + 50-60 °C. Также их можно устанавливать в любом положении, кроме не рекомендованного производителем «вверх ногами».

Игорь Горохов

Технология AGM новее, чем GEL. Надо учесть, что гелевый аккумулятор весьма чувствителен к перезаряду и выходит на номинальную ёмкость только спустя 15-20 циклов разряд/заряд, но, в отличие от AGM, выдерживает большее количество этих циклов, а также лучше выдерживает разряд при недозарядке. Например, если случилось повторное отключение электричества, а также полностью восстанавливают емкость после глубокого разряда.

В активе AGM аккумуляторов (при одинаковой ёмкости) – более низкая цена, чем у гелевых, более высокая мощность отдачи тока (что важно при запуске мощного оборудования, например насоса), высокая скорость зарядки. Но при этом аккумуляторы данного типа не «переносят» недозарядку и меньше работают при глубоком разряде. В случае разрядки недозаряженного аккумулятора (например, повторно отключили свет, и котёл снова работает от ИБП) ёмкость батареи необратимо снижается.

Выводы: при построении индивидуальной системы бесперебойного электроснабжения системы отопления коттеджа необходимо учесть множество нюансов, начиная от выбора оборудования, расчёта мощности ИБП и заканчивая монтажом оборудования. Всё это требует профессиональных знаний, которые можно приобрести, придерживаясь советов наших экспертов и изучая советующие темы на портале.

Прочитав статью «Что делать, если на участке нет электричества?» вы узнаете, . В теме форума собран .
