Теплые полы давно перестали быть роскошью. Их устанавливают как владельцы квартир, так и обладатели частных домов. Ведь с их помощью проще всего оптимизировать и повысить комфортность проживания.
Но эффективность работы нагревательной системы напрямую определяется техническими характеристиками основания. И потому прежде чем устанавливать теплые полы под ламинат в деревянном доме, стоит учитывать ряд нюансов.
Бытует распространенное мнение, что ламинат и система «теплый пол» – далеко не лучшие союзники. Ведь под действием высокой температуры покрытие начинает выделять потенциально опасные для здоровья жильцов дома химические вещества, применяемые при производстве ламелей.
Но практика показывает, что при грамотном выборе толщины и соблюдении температурного режима, эта угроза сводится к минимуму. Так, те же синтетические фенолформальдегидные смолы выделяют вредные соединения лишь при температуре свыше 30-32 °С.
Но чтобы максимально обезопасить свою семью все же стоит приобретать ламинат, класс эмиссии формальдегида которого Е0 или Е1. Показатели Е2 и Е3 в тандеме с теплым полом недопустимы!
Тандем ламината и теплого пола является экологичным решением при обустройстве отопительной системы частного дома с деревянным основанием
Планируя установить теплые полы под ламинат в деревянном доме, стоит выбирать ламели из плотных пород древесины толщиной не менее 7 мм. Материал с такими параметрами будет одновременно тонкий и плотный, способный противостоять внешнему давлению.
Он будет полностью прогреваться, пропуская необходимое количество тепла в комнату, но при этом не утрачивать свои эксплуатационные качества и нести опасность обитателям дома.
Напольное покрытие, пригодное к использованию совместно с теплым полом, маркируется в виде особой пиктограммы либо надписи «Warm wasser» или «Underfloor heating».
При правильном подборе напольного покрытия для применения совместно с теплым полом срок службы ламината составит не менее 50 лет
Если же говорить об обустройстве теплого пола сверху деревянного основания, то в этом случае необходимо лишь рассматривать вариант с деревянным перекрытием.
В случае если есть бетонное основание, поверх которого выполнена обрешетка и смонтирован чистовой деревянный пол, обустраивать теплые полы не рекомендуется.
В этой ситуации гораздо практичнее полностью снять старый деревянный пол, залить бетонную стяжку и уже после этого прокладывать обогрев, завершив работу финальной отделкой.
Технология монтажа теплых полов под ламинат на деревянный пол несколько отличается от традиционной укладки на бетонное основание. Древесина сама по себе хлопотный материал и полы, выполненные из этого природного материала, имеют ряд особенностей:
- Подвижность. Лаги под действием температурного расширения способны незначительно смещаться.
- «Играет» настил. Из-за естественных процессов старения древесины и невысокой несущей способности настил со временем начинает «играть», что негативно сказывается на системе подогрева.
- Невозможность заливки бетонной стяжки, которая в некоторых системах обогрева выступает важным элементом конструкции, обеспечивая необходимую передачу тепла.
Только жесткая и ровная основа станет гарантией эффективности работы отопительной системы и сохранения целостности напольного покрытия
Выбор системы теплых полов под ламинат
Среди нагревательных систем, которые хорошо сочетаются с ламинатом, наибольшее распространение получили водяная и инфракрасная.
Водяной
Из представленных на рынке нагревательных систем для коттеджей и частных домов, водяной теплый пол считается самым безопасным и экономически выгодным.
Принцип работы системы построен на задействовании водяного теплоносителя, который циркулирует по проложенным трубам. Встречаются варианты и с антифризом.
Но их больше задействуют при обустройстве автономных систем, в которых замкнут контур пола, а нагрев осуществляется посредством теплообменника.
Учитывая особенности ламината, при эксплуатации нагревательной системы важно соблюдать температурный режим, не подвергая покрытие резким температурным перепадам.
Нагрев воды в трубах должен не превышать 50 , а максимальная температура в помещении не достигать 28 °С.
Инфракрасный
Если теплая электрическая система будет выступать единственным источником тепла, стоит остановить выбор на инфракрасном теплом полу.
В качестве источников инфракрасного излучения выступают полимерные полоски, на поверхность которых нанесен тончайший слой графита, меди или серебра.
Нагревательные элементы инфракрасной системы устроены таким образом, что их толщина не сказывается на суммарной высоте поверхности.
Каждая пластина с двух сторон запаяна в пленку из лавсана или полиэтилена, благодаря чему она устойчива к деформационным изменениям.
Среди неоспоримых преимуществ системы стоит выделить:
- быстрый нагрев поверхности;
- простота регулировки температуры нагрева;
- малый вес материала;
- высокая скорость монтажа.
Помимо того, что ИК-излучение быстро прогревает до необходимой температуры саму поверхность, оно нагревает и другие предметы интерьера, расположенные в комнате.
Но ввиду дороговизны системы, выбирая этот вариант обогрева, следует четко рассчитать отапливаемую полезную площадь помещения, заранее определив, где будет располагаться стационарная мебель.
Устанавливая инфракрасный теплый пол не все участки в помещении нужно подвергать утеплению.
Электрический
В системе этого типа в качестве элемента обогрева выступает кабель, подключенный к электросистеме мощностью в 220 Вт.
Провод имеет многослойную оплетку, которая под действием электромагнитного поля нагревается до заданной температуры.
Температура нагрева поверхности электрического теплого пола зависит от состава полимера, используемого производителем при изготовлении оплетки
Единственным недостатком системы является возможность короткого замыкания, что особо опасно в сочетании ламинатом и деревянной подложкой. Поэтому электрический теплый чаще монтируют под керамогранитное покрытие и кафельную плитку.
Особенности монтажа системы
При обустройстве теплого пола под ламинат в частном доме важно учитывать два фактора:
- влажность воздуха в доме;
- твердость и ровность основания;
- используемые строительные материалы при укладке пола и облицовке стен.
Перед началом работ стоит составить чертеж, на котором отметить, где будут располагаться радиаторы и стационарная мебель.
Это необходимо для того, чтобы элементы системы в процессе монтажа не располагать близко к нагревательным приборам.
В случае с инфракрасным полом необходимо выполнить расчет элементов, определив количество для покрытия отапливаемой площади помещения
Грамотно составленный чертеж поможет рассчитать необходимое количество материалов, предупредив лишние расходы.
На этом этапе лучше воспользоваться таблицами и онлан-калькуляторами, предлагаемыми производителями и разработчиками сайтов строительной тематики.
Видео-инструкция: как подготовить деревянное основание
Для укладки ламината потребуется:
- ламинат (взять с запасом в 10-15%);
- подложка толщиной 2-3 мм;
- алюминиевые направляющие;
- плинтус (взять с запасом в 5-7% на урезку);
- пароизоляционная пленка;
- строительный уровень;
- электролобзик;
- рулетка;
- угольник;
- молоток.
Подготовка основания
Учитывая особенности деревянных домов важно с особой тщательностью отнестись к обустройству гидро- и теплоизоляции.
Для этого желательно использовать гидро- и пароизоляционные пленки мембранного типа, применение которых позволит избежать образование конденсата под ламинатом.
Монтаж осуществляют на подготовленное и предварительно изолированное от влаги основание. Для этого с поверхности первым делом удаляют старое покрытие и дощатый настил.
Подготовленное основание должно состоять только из деревянных лаг, расположенных на равноудаленном расстоянии в 60 см друг от друга
Деревянный черновой пол стоит внимательно осмотреть и с помощью уровня проверить кривизну и горизонтальность. Прогнившие лаги лучше полностью заменить. Если же они еще прочные, но просто со временем просели, их следует приподнять, подставив деревянные клинья.
Для обустройства настила выбирают доски одинаковой толщины, обрабатывая их влагоотталкивающими и антисептическими пропитками.
Обустройство теплоизоляции
Для укладки теплоизоляци монтируют фальш-пол: к нижней стороне лаг крепят листы ДСП или фанеры так, чтобы получились своеобразные ниши.
Фальш-пол покрывают слоем пароизоляционной пленки. В каждую нишу укладывают утеплитель. Заполненные ниши фальш-пола закрывают подготовленными досками.
Для повышения эффективности работы водяной системы на этапе подготовки основания прокладывают отражающую теплоизоляцию, выступающую тепловым экраном.
Ее основная задача – направлять излучаемое в волновом спектре тепло внутрь помещения, параллельно с этим отводя тепло от досок чернового пола, предупреждая тем самым их перегрев.
Незначительная на первый взгляд прослойка отражающей теплоизоляции позволяет перенаправить до 30% дополнительного тепла
При установке электрического теплого пола для обустройства теплового экрана допустимо применять только фольгированный материал толщиной до 5 мм с дополнительной изоляцией и ламинированием пленкой.
На этом этапе важно организовать вентиляцию для каждой секции и всего подпольного пространства в целом.
Укладка нагревательных элементов
Обеспечить работу теплого пола невозможно без обустройства системы распределения тепла. Провода или трубы укладывают единым контуром в виде спирали или змейки.
Промежуток между линиями выдерживают таким, чтобы тепло равномерно распределялось и между напольным покрытием, расположенным непосредственно над источником, и полом между проложенными контурами.
Равномерно распределить нагревательные элементы помогут алюминиевые направляющие пластины, имеющие соответствующие углубления в центральной части.

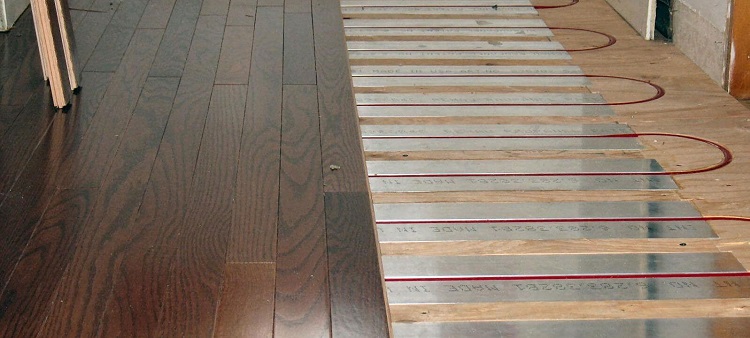

Штампованные теплораспределяющие пластины из алюминия толщиной в 0,5 мм укладывают поверх слоя утеплителя в предварительно подготовленные канавки
Контур проводов закладывают в углубления пластин. После этого полосы заворачивают одной половиной сверху проложенных по центру нагревательных элементов и фиксируют к основе.

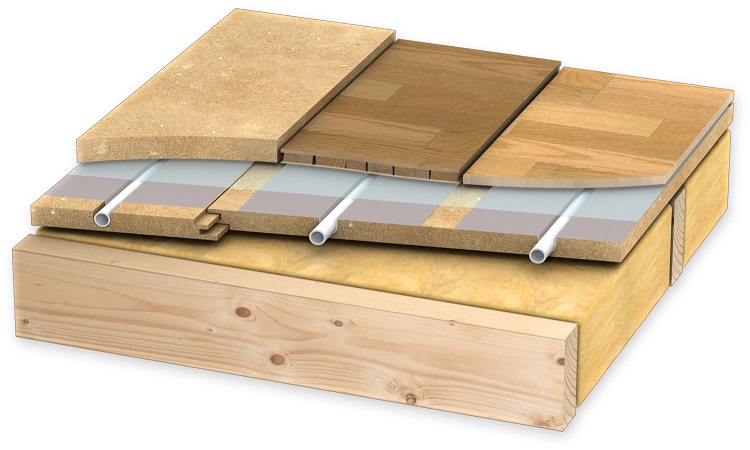

Упростить укладку труб можно и путем сооружения полостей. Для этого сверху настила набивают бруски толщиной в 20 мм. Они будут выполнять роль обрешетки, поверх которой укладывают дополнительный слой настила.
В результате получается деревянный пол с двойным дном.

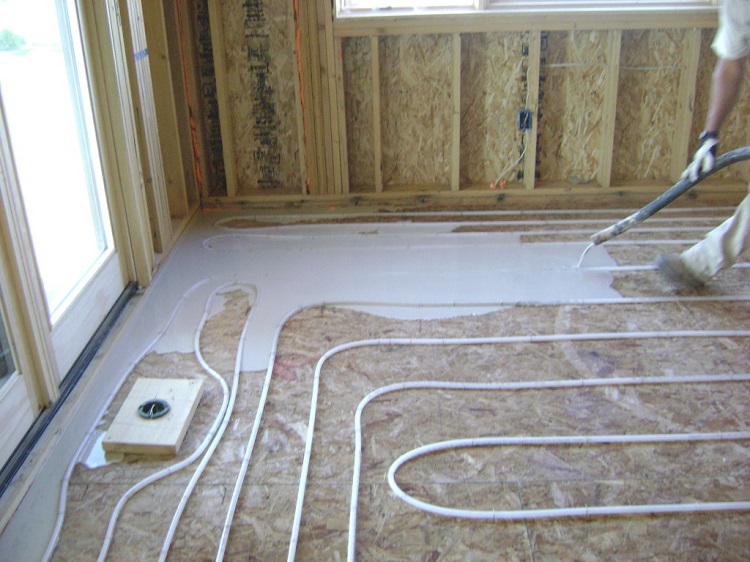

Прокладывая трубы для водяного теплого пола, загибы стоит выполнять максимально плавными, исключая тем самым образование любого рода скруток и спаек
Одно из обязательных условий укладки ламината – необходимость обеспечить прочную и ровную поверхность. Поэтому сверху проложенной системы труб укладывают сварную штукатурную сетку.
Прокладка кабеля для электрического теплого пола осуществляется по такой же технологии.
Толщина реек под сооружение полостей для прокладки электропровода может быть такой же, как и при размещении труб для водяного подогрева
Единственное – тщательно соблюдать правила электробезопасности: в обязательном порядке установить заземление, дифреле, защитные автоматы.
Тестовый запуск системы
Прежде чем приступить к финишной отделке, необходимо проверить работоспособность системы. Осуществить это лучше, проведя несколько циклов нагревания-остывания в течение 3-4 дней.
В ходе испытаний ежедневно необходимо повышать температуру на 5°С, постепенно доводя нагрев до расчетной мощности.
Проверяя электрическую систему, следует выставить режим максимального нагрева, наблюдая, выдерживаются ли при нагреве технические параметры
Водяные полы проверяют, создавая максимальное давление. Это позволит разглядеть возможную деформацию труб и исключить вероятность протечек.
Убедившись в корректной работе системы, можно переходить к чистовой отделке. Ламели укладывают на поверхность, остывшую до 15 °С.

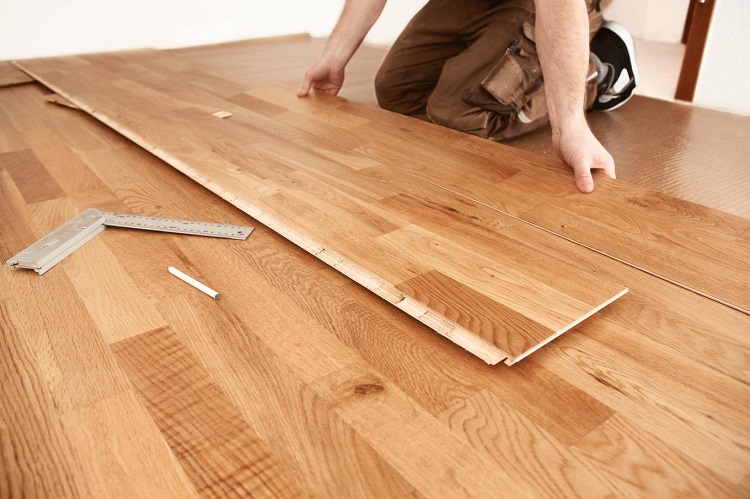

Принципы укладки ламината в частном доме
Ламели укладывают сетчатую раму, укрытую слоем подложки. Благодаря тому, то ламели имеют высокую прочность их смело можно укладывать даже без бетонной стяжки. Пол получается надежным и долговечным.
Ламели укладывают по традиционной технологии, придерживаясь требований производителя, указанных в инструкции к напольному покрытию
Подложку настилают встык, соединяя полосы строительным скотчем. Монтаж напольного покрытия ничем не отличается от технологии укладки простого ламината.
Единственное – следует помнить о необходимости формировании зазора для компенсации теплового расширения ламелей напольного покрытия.
Обустройство теплого пола своими руками – вполне осуществимая задача. При грамотном выборе материалов и соблюдении технологии монтажа вложенные деньги в установку отопительной системы принесут комфорт и уют для всех членов семьи.
Тонкости и нюансы монтажа системы наглядно описаны в видео:
Владельцы квартир и загородных домов всё чаще выбирают систему отопления, вмонтированную в пол.
Учитывая, что наиболее популярным становятся экологичные напольные покрытия, вопрос монтажа системы теплый пол под ламинат на деревянный пол весьма актуален.
Разберемся в специфике процесса укладки полового отопления и рассмотрим, какой тип обогрева предпочтительнее монтировать на деревянную основу.
Специфика дерева
Если теплые полы укладываются на деревянную основу, то финишным покрытием должен быть ламинат
Имея деревянную основу в качестве основания под систему теплых полов, стоит учитывать свойства данного материала: подвижность, небольшое колебание в размерах брусков – направляющих.
При этом, весть деревянный настил будет играть не только из-за изменений влажности или температуры, но и в результате процессов естественного старения.
В ситуации с деревянным основанием ограничен выбор отопительных систем. В данном случае сложно использовать конструкции, при монтаже которых обязательным условием является устройство бетонной стяжки. При установке теплых полов на деревянную основу в качестве финишного покрытия подойдет, пожалуй, только ламинированная доска.
Паркет рассохнется от перепада температур, для линолеума необходимо плотное основание, а плитку надо монтировать на цементный клей. Процесс укладки системы на дерево немного отличается от монтажа поверх бетонной стяжки.
Устройство отопления на деревянной основе
Нагревательные элементы укладываются лишь в тех местах, где нет мебели
При работе с натуральными дышащими материалами всегда необходимо учитывать следующие факторы:
- уровень влажности в помещении;
- состояние основание;
- индивидуальные качества отделочных материалов.
Проверив состояние деревянного пола и убедившись, что оно ровное и не имеет серьезных возрастных изменений, стоит начертить план расположения крупной мебели и приборов систем подвесного отопления. Это делается для того, чтобы использовать систему подогрева полов максимально эффективно:
- Элементы системы не стоит заводить под мебель, рекомендованный просвет между покрытием и мебелью составляет 0,1 м.
- Регулятор системы полового отопления необходимо расположить подальше от нагревательных приборов.
- В случае с ИК пленкой чертеж поможет точно рассчитать количество необходимого к закупке материала.
Технология подготовки деревянной основы
Если лаги сгнили, то необходимо уложить новые
Подготавливая деревянный пол своими руками, стоит особенное внимание уделять процессам и материалам гидроизоляции и утепления.
Для предотвращения образования пароконденсата внутри пирога пола рекомендуется использовать пленки мембранного типа.
Если доски старого настила испорчены, их необходимо демонтировать. При этом необходимо проверить горизонт пола. Если уровень колеблется, то лаги основания рекомендуется приподнять или заменить на новые. Свежие доски для настила необходимо обработать защитой от насекомых, грунтовкой гидроизоляции и противопожарной пропиткой.
Перед работой доски должны отлежать в помещение будущей эксплуатации не менее недели. Влажность материала перед настилом не должна превышать 18%.
Поверх дощатого пола необходимо обязательно настелить материал гидро- и теплоизоляции, металлизированной стороной вверх. Это поможет избежать потерь тепла и увеличит теплоотдачу.
Пленки настилаются внахлёст, швы скрепляют строительным скотчем. Пол из ламината должен быть подвижным, поэтому изоляция стелется с заходом на стену, где фиксируется демпферной лентой.
На подготовленное основание укладывается система полового отопления. На данный момент существует 3 типа систем:
- водяная;
- электрическая;
- инфракрасная.
С учетом того, что система будет находиться под финишным покрытием, которое подвержено расширению при нагревании, настилая ламинат, необходимо оставить зазор между полом и стеной, который закроется плинтусом.
Независимо от выбора типа системы во избежание в дальнейшем подвижки положенного ламината, все пленки настилаются на полную площадь помещения, а не только в местах монтажа теплого пола.
На вспененную пленку укладывается ламинированный настил. Обратите внимание, на маркировке ламината должен быть значок, обозначающий возможность устройства теплых полов.
Сравним достоинства и недостатки каждой системы
| Тип теплого пола | Достоинства | Недостатки |
|---|---|---|
| Водяной | безопасность; надежность; бюджетсность эксплуатации. |
сложность установки; необходимость устройства бетонной стяжки; сложность и затратность ремонта при повреждении трубы. |
| Электрический | долговечность; простота монтажа и обслуживания; возможность установки и контроля за температурой в помещении. | высокая стоимость; возможность возникновения, хоть и минимальная, короткого замыкания. |
| Ик-пленочный | надежность и долговечность; легкость и простота монтажа; сниженное энергопотребление. |
высокая стоимость; боязнь влаги; необходимость устройства идеально ровного основания при монтаже. |
После выбора системы теплый пол под ламинат на деревянный пол и проведения подготовительных работ по гидро- и теплоизоляции, подходит очередь укладки самой системы подогрева. Технология проведения работ зависит от типа выбранной системы.

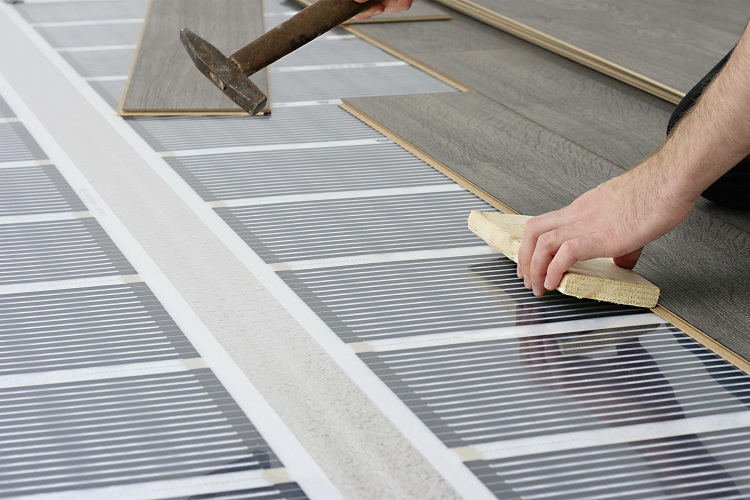

Устройство ИК плёнки
Укладывайте пленки вниз медными шинами
До начала проведения работ по настилу пленочного пола начертите план раскроя материала, прорисовав места подсоединения и точку установки термостата.
Разложите пленку на теплоизоляции медными шинами вниз, контактными площадками по направлению к терморегулятору. Подсоединив все контакты и состыковав их с терморегулятором, систему тестируют.
При этом необходимо проверить каждый участок отдельно. Обнаружив неполадки, необходимо закрепить соединение или заменить пленку.
Эта простая процедура может спасти ваше имущество, сократив риск возгорания до минимума.
Электрическая система
При устройстве кабельного пола, нагревательный элемент укладывают поверх монтажной сетки
Существует технология, позволяющая монтировать электрический теплый пол под ламинат на деревянный пол без бетонной заливки.
После укладки термоизоляционной пленки и установки лаг на черновом полу фиксируют монтажную металлическую сетку, на которой затем закрепляют кабель отопления.
Его укладывают петлями поверх лаг, намечая места пропилов. Затем в деревянном брусе делаются отверстия, в которые укладывается кабель. Дополнительно провод крепится к сетке при помощи пластиковых хомутов. В пространство между лагами устанавливается датчик температур, а на стену монтируется терморегулятор.
При устройстве такой системы лаги стоит устанавливать с минимальным шагом. Высота бруса при этом должна быть не менее 4 см, чтобы расстояние между кабелем и ламинатом было не менее 3 см.
Стоит заметить, что такой монтаж — процесс весьма трудоёмкий, а эффективность работы системы при таком устройстве очень низкая.
Водный обогрев под ламинат
Специфика устройства системы водного обогрева заключается в том, что на черновой пол укладывается пленка гидроизоляции, затем монтируются лаги, между ними укладывается материал утеплителя, закрывается пароизоляционным материалом. Подробнее о монтаже теплого пола под ламинатное покрытие смотрите в этом видео:
К лагам прикручиваются доски основания под отделку. Но монтируются они с расстоянием в 2 см друг от друга. На торцах также остается зазор для поворота трубы. В зазоры между досок укладывается металлизированный профиль, в пазы которого монтируют трубы системы водовода. Вместо профиля можно использовать алюминиевую фольгу толщиной не менее 5 мм, закрепив её на досках при помощи строительного степлера. После подключения систему обязательно нужно протестировать.
Благодаря современным материалам популярные долгое время деревянные полы с успехом вытесняются ламинированными покрытиями. Они имеют внешний вид древесины, но намного дешевле. Однако какими бы они не были качественными, греть без отопительной системы не будут. Укладка теплого пола – одни из вариантов создания комфортной температуры в помещении. Тем более что такой способ отопления намного эффективнее радиаторного. Человек чувствует себя уютнее, когда температура пола немного больше чем температура воздуха на уровне головы. Остается выбрать под ламинат лучше положить.
Какую систему лучше ложить под ламинат?
Существует три разновидности теплого пола:
- водяной;
- электрический кабельный;
- электрический инфракрасный.
Все они имеют общие преимущества:
- равномерное распределение тепла;
- эффективность системы;
- эстетичность, так как нагревательные элементы скрыты от глаз и не портят интерьер комнат;
- отсутствует циркуляция пыли как при радиаторном отоплении.
Давайте познакомимся с каждым из них поближе.
Водяной теплый пол
Такое устройство теплого пола состоит из нескольких слоев. Первый из них – гидроизоляционное покрытие, укладывается на основание. На этом этапе осуществляется прокладка демпферной ленты по периметру помещения.
Вторым слоем идет теплоизоляция. На него выкладывается греющая труба малого сечения. После чего идет несущий слой, в качестве которого наиболее часто используется бетонная стяжка, реже - материалы на основе гипсоволокна. Поверх этих слоев кладут напольное покрытие. Обогрев происходит за счет теплой воды циркулирующей по трубам. В зависимости от вида перекрытия толщина водяных теплых полов составляет 5-15 см.
Из-за толщины водяного теплого пола уменьшается высота потолка
Преимущества:
- безопасность;
- надежность;
- независимость от электроснабжения (при условии естественной циркуляции теплоносителя).
Недостатки:
- сложность монтажа;
- необходимость заливки труб бетонной стяжкой;
- уменьшает высоту помещения;
- сложность ремонта (в случае утечки теплоносителя).
Вам может быть полезна статья о том, какие трубы выбрать для монтажа теплого водяного пола: .
Электрический кабель
Основной элемент электрического теплого пола – это кабель. Обогрев помещения происходит за счет того, что он преобразовывает электрическую энергию в тепло. Для электрического теплого пола применяют двужильный и одножильный кабели. В первом варианте две жилы: питающая и нагревательная. Для жилых помещений лучше использовать двужильный кабель, так как он имеет меньшее электромагнитное излучение. Кроме того его легче укладывать. Однако из-за возможности нарушения контакта кабеля, существует вероятность его перегрева.
Для равномерной раскладки обогревающего кабеля применяют монтажную ленту
Во избежание такой ситуации для теплых полов применяют саморегулирующийся кабель. Если на каком-то участке происходит перегрев, то в этом месте увеличивается сопротивление кабеля, что препятствует повышению температуры. Начинают монтаж такой системы с подготовки поверхности. Перед укладкой кабеля очищают поверхность пола, при необходимости выравнивают и покрывают теплоизоляционным материалом. Сверху делают тонкую стяжку (0,2-0,3 см) с применением армирующей сетки и дают ей высохнуть не менее двух дней. Затем прикрепляют монтажную ленту.
Использование электрических матов облегчает укладку теплого пола на основе греющего кабеля
Определившись с местоположением терморегулятора, производят укладку нагревательного кабеля с учетом рекомендаций производителя. После закрепления датчика и терморегулятора проводят тестирование системы. Убедившись в ее работоспособности, производят заливку стяжки (3-10 см). Укладывать ламинат на теплый пол можно будет дней через 30, когда стяжка обретет необходимую прочность. Также, укладка тёплого пола может производиться с применением нагревательных матов. Их монтаж немного легче, так как кабель закреплен при помощи сетки.
Преимущества:
- надежность;
- долговечность, срок службы более 20 лет;
- легкость монтажа и обслуживания;
- возможность контроля оптимальной температуры в помещении.
Недостатки:
- слабое электромагнитное излучение;
- дороговизна энергоносителя.
Инфракрасная пленка
Самая последняя разработка в области теплых полов – инфракрасная пленка. Ее укладывают на теплоотражающий материал, а сверху покрывают полиэтиленом. После чего можно сразу же укладывать финишное покрытие.
Преимущества:
- надежность и долговечность;
- легкость монтажа;
- не нужно производить заливку стяжки;
- после монтажа теплых полов можно сразу приступать к укладке ламината;
- благодаря небольшой толщине пленки и отсутствию стяжки, уменьшение высоты потолков незначительно;
- более экономичное использование электроэнергии в сравнении с нагревательным кабелем;
Недостатки:
- высокая стоимость;
- невозможность применения во влажных помещениях;
- чтобы не повредить пленку в процессе монтажа, требуется ровное основание.
На чем лучше остановить выбор?
При выборе теплого пола необходимо учитывать характеристики ламината. В его составе присутствуют формальдегиды, которые при нагревании ламината более 26°C выделяются в атмосферу. Они способны нанести непоправимый вред здоровью. Поэтому, выбирая ламинат для укладки на теплый пол, обратите внимание на сопроводительную документацию. В ней должно указываться разрешено ли монтировать теплый пол, и какой именно, под данное напольное покрытие. Помимо этого нагревание ламината свыше 27°C ведет к его разрушению. Анализируя все эти данные можно отметить, что инфракрасный теплый пол – наиболее удачное решение под ламинат.
Этапы монтажа инфракрасного теплого пола
Необходимое оборудование
Перед приобретением требуемого оборудования следует рассчитать количество отражающего материала и термопленки. Отражающая подложка берется на всю площадь помещения. Количество инфракрасной пленки рассчитывается с учетом того, что ее нельзя укладывать под мебель. Поэтому учитывается только свободное пространство. Какие материалы и инструменты вам могут понадобиться:
- комплект теплого пола;
- терморегулятор;
- температурный сенсор;
- термоотражающая подложка;
- защитная пленка;
- инструменты: ножницы, отвертка, пассатижи, нож, скотч.
Подготовка основания для укладки пленки
Учтите, что установка теплого пола под ламинат осуществляется только на ровную поверхность. Основание перед монтажом теплого пола должно быть чистым и сухим. На всю поверхность пола укладывают термоотражающий материал с плотной прослойкой.
В качестве теплоотражателя для инфракрасных полов нельзя использовать материалы на основе алюминиевой фольги
Между собой его закрепляют скотчем. После укладки подложки определяют местоположение терморегулятора. Если используется встраиваемый прибор, для него и подводящих проводов делают штробу.
Теплоотражающий материал укладывается на всю площадь помещения
Монтаж термо-полос и подключение к сети
Чтобы уложить пленочный теплый пол необходимо разрезать его на полосы. При ширине пленки 0,5 м длина полосы не должна превышать 13 м, при 0,8 м – 10 м и при 1 м – 7 м.
Чтобы минимизировать количество разрезов и точек подключения, термо-полосы лучше укладывать по длине помещения
Укладывать термо-полосы следует на расстоянии не менее 1 см друг от друга и 5 см от стен. При этом медная полоса должна оказаться снизу.
Чтобы уменьшить длину подключаемых проводов, располагайте полосы контактами к стене, на которой будет размещен терморегулятор. Накладывать термопленки одна на другую нельзя!
Все неиспользуемые разрезы шины необходимо закрыть битумной изоляцией. Подключение полос осуществляют параллельно. Поэтому, расположив провода по одной стороне, их можно спрятать под плинтусом.
Чтобы во время монтажа пленка не совалась, ее нужно прикрепить скотчем к подложке
Для присоединения контактного зажима один его конец вставляют в полость между серебряной полосой и пленкой, а второй закрепляют поверх медной полосы и зажимают пассатижами. Так поступают со всеми контактами.
Один конец контактного зажима вставляется в пространство между пленкой и серебряной полосой, второй – поверх медной полоски
Чтобы в процессе монтажа пленка не совалась, ее нужно прикрепить к подложке при помощи строительного скотча.
Оголенные провода вставляют в контактные зажимы и фиксируют при помощи пассатижей. Места подключения изолируют.
Провода вставляют в контактные зажимы и надежно фиксируют при помощи пассатижей
Датчик температуры закрепляют на черной полосе нагревательной пленки снизу, при помощи битумной изоляции.
Датчик температуры накладывают на черную полосу снизу пленки и закрепляют битумной изоляцией
Чтобы поверхность для укладки ламината была максимально ровной, под проводами, датчиком и контактными зажимами делают вырезы в теплоотражающей подложке. Чтобы провода не сдвигались, их закрепляют скотчем.
Для проводов и контактных зажимов делают вырезы в теплоотражающей подложке. Это поможет сделать поверхность для укладки ламината максимально ровной
Затем монтируют терморегулятор и подключают к нему провода. Уложив систему, проводят ее проверку. После чего укладывают сверху защитный материал и финишное напольное покрытие.
Системы мощностью более 2 кВт, следует подключать через отдельный автомат!
Рассмотрев три варианта теплых полов, вы можете выбрать наиболее подходящий из них. Учтите только, что поверхность ламината не должна нагреваться свыше 25°C. Но даже этого достаточно чтобы в помещении было уютно и тепло.
Ламинированные полы, хоть и являются прекрасной альтернативой традиционным деревянным аналогам, но принадлежат к числу холодных покрытий. И не спасают в этой ситуации никакие проложенные под него утеплители. Ведь покрытая смолой лицевая часть ламината делает прохладной поверхность пола при любых температурных условиях. Единственным решением проблемы выступает устройство системы «теплый пол». Распространенное мнение, что такая система обогрева с установкой ламината несовместима, ошибочно. Главное – определиться, какой выбрать теплый пол под ламинат и правильно провести монтаж на деревянную поверхность с соблюдением технологии.
Укладка ламината на теплый пол
Под какой ламинат можно устанавливать теплый пол?
Ламинат являет собой деревосодержащий продукт и потому наделен свойствами древесины под воздействием влаги разбухать, а при повышении температуры – напротив, рассыхаться. Эти свойства сведены до минимальной степени за счет присутствия в составе различных смол.
Но все же, чтобы избежать разочарований при эксплуатации финишного покрытия совместно с обогревательными системами, при его выборе стоит обращать внимание на маркировку материала.
Видео-руководство по выбору ламината
О совместимости покрытия с системой будет свидетельствовать специальный значок на упаковке. Рядом с ним будет отмечено пограничное значение температурного предела, до которого можно нагревать материал.
Ламели покрытия, уложенные на деревянный пол для устройства теплого пола, должны иметь невысокую плотность и толщину не более 8-10 мм. От этих параметров напрямую зависит коэффициент теплового сопротивления материала, превышение которого увеличивает риск перегрева не только покрытия, но всей системы.
Выбор системы теплого пола
Из чего состоит теплый пол
Сегодня наибольшее распространение получили три вида обогрева:
- Водяной – представляет собой спрятанную в полу конструкцию из водопроводных труб, по которым циркулирует теплая вода.
- Электрический (кабельный) – главным нагревательным элементом выступает кабель.
- Инфракрасный (пленочный) – нагревательная система собрана из множества сегментов, выполненных из карбоновых полос.
Водяной теплый пол: за и против
Главное достоинство системы — независимость ее от электроснабжения, но только при условии естественной циркуляции теплоносителя. Она обеспечивает равномерность прогревания основы, что положительно сказывается на сроке службы ламинированного покрытия.
К недостатку можно отнести сложность монтажа и регулировки, поскольку вода просто не может быстро нагреется или остыть до необходимой температуры.
Теплый водяной пол
Устройство водяной отопительной системы на деревянный пол включает несколько слоев:
- Гидроизоляционное покрытие с применением демпферной ленты.
- Подложка из теплоизоляционного слоя с прокладкой в него отопительных контуров.
- Обустройство несущего слоя, выложенного гипсоволокнистых материалов и выполненного бетонной стяжкой.
- Напольное покрытие. Ламинат укладывают только на хорошо высохнувшую поверхность.
Совет: Чтобы защитить покрытие от пагубного воздействия воды под ламинат дополнительно прокладывают подложку из туплекса, изоплаата или вспененного полиэтилена. Все они обеспечивают проникновение тепловой энергии и отлично сочетаются с системой теплого пола.
С целью предупредить деформацию древесного покрытия температуру воды в трубах в начале отопительного сезона повышают постепенно – на 5-7°С за сутки. В дальнейшем же также лучше избегать перепадов температур.
Особенности электрической системы теплого пола
При устройстве электрической системы обогрев комнаты происходит за счет преобразования электрической энергии в теплую. Для этого используют двухжильные кабели, которые отличаются простотой монтажа и минимальным электромагнитным излучением. Установка терморегулятора позволяет обеспечивать оптимальный температурный режим.
Система для электрического теплого пола
Недостатком электрической системы является вероятность перегрева, которая может возникнуть при нарушении контакта кабеля. Предупредить эту проблему можно, уложив на деревянный пол под ламинат саморегулирующийся кабель, созданный из идентификационных волокон и дренажных жил. Тогда в случае перегрева определенного участка, самостоятельно регулируется сила тока, препятствуя тем самым повышению температуры.
Технология монтажа кабельной системы на деревянный пол под ламинат довольна проста. Установку осуществить сможет даже непрофессионал. Главное – соблюдать последовательность работ:
- Выравнивание основания и очищение поверхности.
- Определение мест для обустройства терморегулятора и температурных датчиков с последующим выполнением штроб и потайных ниш под установку устройств.
- Обустройство подложки из отражающей теплоизоляции и прокладкой гидроизоляционной пленки.
- Установка монтажной ленты по всей зоне укладки кабеля.
- Распределение нагревательного кабеля и фиксация его к монтажной ленте.
- Проверка кабеля на исправность.
- Заливка стяжки и финальная отделка поверхности ламинатом.
Стяжка поверх теплого пола
Внимание: При укладке кабеля важно исключить соприкосновение между зонами и следить за целостностью оболочки изоляции. Перед началом работ и в конце укладки необходимо проверить сопротивление в кабеле, ориентируясь на прилагающуюся к комплекту инструкцию по установке.
Применение инфракрасной пленки
Главное отличие инфракрасного греющего пола от водяного и электрического аналогов – применение инфракрасного излучения, под действием которого сначала нагреваются предметы мебели, в дальнейшем распространяя тепло в воздух.
Неоспоримым достоинством инфракрасной системы теплого пола является ее способность бесперебойно функционировать даже в случае механического повреждения и выпадения одного из сегментов. В сравнении с установкой нагревательных кабелей применение инфракрасной пленки под ламинат позволяет более экономно использовать электроэнергию.
Инфракрасная пленка для теплого пола
Работы по установке инфракрасной системы под ламинат выполняются в такой же последовательности, что и монтаж электрического теплого пола. Разница лишь в том, что особое внимание уделяют ровности поверхности. В качестве теплоотражателя для подложки выбирают фольгированные материалы. Термополосы в соответствии с выбранной схемой монтажа раскладывают по всей поверхности теплоизоляции.
Наглядно процесс монтажа инфракрасной пленки представлен в видео:
Выбирая систему под ламинат, стоит ориентироваться на предназначение и площадь отапливаемого помещения. К примеру, инфракрасную систему нельзя устанавливать в комнатах с повышенной влажностью. А электрический теплый пол больше подходит в качестве дополнительного отопления или обогрева комнаты небольшой площадью, поскольку его содержание требует значительных затрат на электроэнергию.
Как сделать теплый деревянный пол своими руками: видео
Теплый пол под ламинат: фото
Обогрев дома или квартиры при помощи установки теплого пола перестал быть экзотикой и превратился в популярный и предпочтительный вид отопления. Некоторые сложности возникают при совмещении системы обогрева и напольных покрытий, которые изолируют тепловую энергию и снижают эффективность отопления. Рассмотрим внимательнее, как положить теплый пол под ламинат на деревянный пол.
Особенности сочетания деревянного пола, ламината и теплого пола
Теплый пол - эффективная и привлекательная система отопления, способная создать в жилище комфортную и уютную обстановку. Максимально эффективным считается водяной теплый пол, залитый в стяжку. Она аккумулирует тепловую энергию, равномерно распределяет ее по всей площади помещения. Укладка системы на деревянную основу в некоторой степени снижает эффективность теплопередачи, но исключает потери при непроизводительном нагреве плиты перекрытия.
Важно! Если речь идет о деревянной основе, то имеется в виду деревянное перекрытие с установленными лагами и настилом чернового пола, поскольку монтаж теплого пола на доски, уложенные на бетонное основание, нерационален и ведет к лишним расходам и потерям тепловой энергии.
Специфика работы требует максимальной тепловой отсечки системы от низлежащих слоев. Древесина сама по себе является хорошим теплоизолятором, поэтому появляется возможность сэкономить время и деньги на обустройстве теплоизоляционного слоя между нагревателем и черновым полом. В то же время, деревянное основание подвержено короблению, рассыханию, изменяет линейные размеры, что отрицательно сказывается на работе отопительного комплекса. Эти моменты требуют учета при монтаже и укладке системы. В частности, если доски основания сырые, следует их просушить, иначе со временем возможны просадки, появление подвижности или проседания отдельных планок, что приведет к разрушению теплого пола или, как минимум, снижению эффективности обогрева.
Не менее важный момент - напольное покрытие. Для достижения наибольшего эффекта и снижения расходов следует использовать материалы, способные передавать тепловую энергию. В этом отношении ламинат считается одним их самых слабых вариантов, поскольку он изготавливается по технологии МДФ из древесной муки, которая является хорошим теплоизолятором. Для укладки на обогреватель используются отдельные сорта ламината, имеющие маркировку в виде «змейки» со стрелочками, обозначающими адаптацию материала к укладке на теплый пол. Такое покрытие изготавливается из специальных сортов МДФ, имеющих высокую плотность и прошедших специальную обработку, увеличивающую устойчивость к повышенным температурам. Ламинат требователен к состоянию основы, поэтому понадобится применять специальные монтажные маты или щиты.
Состав теплого пола
Существует два основных типа теплого пола:
- Водяной.
- Электрический.
Первый вариант представляет собой систему трубопроводов, равномерно распределенных по площади комнаты. По ним циркулирует теплоноситель, взятый либо из системы ЦО, либо из местной отопительной системы с питанием от собственного котла . Водяные системы могут состоять из одной трубы, или иметь несколько каскадов или петель. Количество зависит от площади и длины трубопровода в одной петле. Если протяженность получается слишком большой, теплоноситель успевает остыть. Это исключает его дальнейшее использование и увеличивает расходы на обогрев, поэтому длину петель принято ограничивать до 80-100 м.
Оптимальный вариант монтажа - заливка в бетонную стяжку. Трубы оказываются надежно защищены от внешних воздействий, а эффективность теплоотдачи становится максимальной. Существует и обратная сторона такого способа - при возникновении проблем стяжку приходится разбивать, иногда частично, а в некоторых случаях - полностью. Укладка такой конструкции на деревянный пол производится с использованием специальных матов, образующих прочную и теплоизолирующую подложку, или, как минимум, между деревянными брусками, поверхность которых образует опорную площадку для укладки напольного покрытия.
Внимание! Водяные конструкции являются наиболее эффективными и экономичными, хотя первоначальные вложения весьма заметны. Кроме того, монтаж водяного контура требует серьезных трудозатрат и большой аккуратности, иначе могут появиться протечки, смертельно опасные для деревянного основания.
Электрический теплый пол вырабатывает тепловую энергию самостоятельно и в наличии теплоносителя не нуждается. Существуют три варианта конструкции:
- Греющий кабель.
- Инфракрасный пленочный пол.
Стержневые типы нагревателей продемонстрировали низкую эффективность, они хрупкие и быстро выходят из строя. На сегодня распространены только кабельные и пленочные типы. При этом, греющий кабель обходится своему владельцу в немалые суммы, так как все время его работы происходит активное потребление электроэнергии. Кроме того, кабель не способен работать при повреждениях, в отличие от пленочного варианта, который продолжает функционировать при частичном разрушении полотна. Это стало причиной роста популярности пленочных конструкций. Кроме того, они не требовательны к состоянию подложки и не изменяют уровень пола, что важно при монтаже в одной части комнаты или коридоре.
Для работы в связке с ламинатом пленочный вариант является оптимальным решением. Любая другая конструкция нуждается в образовании сложной системы:
- Утеплитель.
- Пароизоляция - слой, препятствующий проникновению влаги или пара сверху в материал перекрытия или утеплитель.
- Тепловая развязка - слой вспененного фольгированного изолона, обязательно фольгой кверху. Она отражает инфракрасные лучи, исходящие от нагревателя, возвращая их вверх и увеличивая эффективность работы.
- Подложка для укладки системы - сетка из металла или стеклопластика, специальные монтажные маты с бобышками и т.д.
- Система теплого пола (сама конструкция).
- Защитный слой из листовых материалов, принимающий и распределяющий тепловую энергию от нагревателя, а также - механические нагрузки от перемещения людей или установленной мебели.
- Подложка и ламинат.
При использовании пленочного теплого пола от большей части слоев можно отказаться. Обычно укладывают выравнивающий слой листовых материалов - фанеру или ДСП, подложку под пленку, поверх нее сразу кладут подложку для ламината и настилают напольное покрытие. Такой состав обходится значительно дешевле, требует меньше времени и трудозатрат на монтаж, а эффективность его нисколько не уступает другим вариантам.
Дело в том, что укладка каждого промежуточного слоя должна производиться с полным пониманием, для чего она нужна, поскольку в некоторых случаях отдельные части не только бесполезны, но и вредны. Например, пароизоляцию нередко следует укладывать не над утеплителем, а под ним, а если использован непроницаемый для пара и влаги материал, то пароизоляция вовсе не нужна. Поэтому, прежде, чем выполнять монтаж системы, необходимо получить подробную и достоверную информацию о функциях каждого промежуточного слоя, чтобы не делать лишней работы и не тратить деньги на бесполезные материалы.
Нюансы укладки ламината поверх теплого пола
Укладка ламината производится по определенным правилам, подробно изложенным в инструкции, прилагающейся к материалы при покупке. Технология монтажа покрытия на теплый пол практически ничем не отличается от общепринятой, разница состоит только в укладке жесткого опорного слоя из листового материала - фанера или ДСП.
Между ним и ламинатом укладывается подложка -листовая пробка или вспененный полиэтилен, который служит шумоизолятором. Если от подложки отказаться, то при ходьбе покрытие начнет грохотать, что создаст проблемы не только людям, присутствующим в комнате, но и соседям с нижнего этажа. Эти слои, вместе с самим ламинатом, создают отсечку для тепловой энергии, выделяемой нагревателем. Максимальную эффективность в данном случае демонстрируют инфракрасные конструкции, которые не греются сами, а нагревают части, расположенные над ними. Пленка поднимает температуру жесткого опорного слоя, которые передает тепло подложке и ламинату, равномерно распределяя его по всей площади и смягчая чрезмерные потоки, если они имеются.
