Эл разводка в деревянном доме. Как сделать проводку в деревянном доме: делаем скрытую проводку от щитка до точек потребления. Требования, предъявляемые к проводке в деревянных постройках

Электрическое питание необходимо для полноценной эксплуатации современного . При правильном подходе будет создана хорошая и не слишком дорогая электропроводка в своими руками. Пошаговая инструкция объясняет только часть действий. Кроме нее надо изучить действующие профильные нормативы, новые технологии, комплектующие детали. Пригодятся знания о проверке системы, актуальных расценках на профильные услуги специалистов. Эти и другие полезные сведения приведены в нашем сегодняшнем обзоре.

Читайте в статье

Грамотная электрическая проводка в деревянном доме: основные определения

Экологическая чистота основных материалов является безусловным преимуществом. Поэтому хозяева стараются применять их, как можно чаще при создании функциональных и декоративных частей конструкции. Естественным является желание минимизировать использование химических пропиток.

Наличие горючих материалов определяет первое требование к хорошей электрике в деревянном доме – она должна соответствовать правилам пожарной безопасности.

Ниже перечислены другие важные детали:

Если , поверхности будут неровные.
Под воздействием и температуры деревянные строения деформируются.
Сам материал является хорошим диэлектриком, но он способен впитывать влагу.

Отдельно надо отметить актуальные требования к эл. проводке в деревянном доме. Они базируются на повышенных энергетических потребностях современных пользователей. Суммарная мощность типовых бытовых приборов достаточно велика, поэтому в некоторых ситуациях стандартной однофазной электропроводки 220 V недостаточно. Ее монтаж производится при общей нагрузке менее 15 кВт.

Проводка электричества в деревянном доме выполняется на расстоянии не менее 50 см от слаботочных сетей: компьютерной, передачи аудио и видео сигналов. Это предотвратит возникновение шумовых помех.

Особенности монтажа и эксплуатации электрической проводки в брусовом доме

Эти устройства стоят дороже, чем устаревшие аналоги. Но их можно использовать неоднократно. Они защищают подключенные установки и электрические цепи от повреждений при возникновении перегрузок, короткого замыкания.

Выбирают подходящие изделия с учетом нескольких факторов:

В сопроводительной документации производитель указывает ток (номинальное значение), при котором обеспечивается длительное сохранение целостности электроцепи.
Также приводят время срабатывания отключения, порог превышения по амплитуде тока.
Электрические параметры изменяются очень быстро при подключении , других индуктивных нагрузок.

Внешне они похожи на обычные автоматические выключатели. Но действуют они по-другому:

УЗО (1) подключают в цепь проводниками 2 и 3 (фаза и ноль соответственно) с мощной нагрузкой.
Здесь приведен пример с (6). Его корпус подсоединен к заземлению (7).
В рабочем состоянии токи в обеих цепях (4 и 5) – одинаковые.
При нарушении изоляции, изменится баланс. Это является управляющим сигналом для защитного устройства, которое отключает питание.

Статья по теме:

Устройство, принцип действия, маркировка, основные критерии выбора, обзор известных производителей и брендов, варианты подключения устройства - об этом и многом другом Вы узнаете из нашего материала.

К сведению! Как правильно сделать электропроводку в деревянном доме, можно выяснить самостоятельно. Но некоторые операции сопряжены с дополнительными трудностями. В группе защитных мероприятий специалистам надо поручить расчет параметров защитных автоматов. Эти устройства должны полноценно выполнять свои основные функции, а не выключать питание при каждом применении кофемолки.

Предварительная подготовка к установке проводки в деревянном доме своими руками: схемы и другие компоненты проектной документации

Подобную схему электрики в деревянном доме своими руками можно сделать на основе имеющейся проектной документации. При работе с отдельных помещений устанавливают точные места размещения двух групп приборов: и . Каждая из них подключается к сети питания отдельно. Также пригодятся следующие советы опытных специалистов:

На плане отмечены места установки изделий с учетом действующих стандартов. Однако некоторые правила можно нарушить. Чтобы снизить нагрузку на спину во время уборки, розетки для подключения поднимают на удобный для пользователей уровень (80-110 см от уровня финишного напольного покрытия).
К нагревателю воды, иным мощным потребителям прокладывают отдельную линию электропитания. Ее рассчитывают специально с учетом реальных нагрузок, защищают с применением рассмотренных выше методик.
На рисунке приведен пример электропроводки в деревянном доме. В действительности надо тщательно продумать собственные потребности. По отношению к розеткам надо помнить о простой практической рекомендации: «Устанавливайте их с запасом». На каждые 5-7 м периметра комнаты надо монтировать один прибор. Количество увеличивают в местах последующей установки компьютерной, аудио и видео техники.
При оснащении кладовок, иных помещений без естественного освещения, выключатели монтируют снаружи.
Во всех местах их устанавливают на удобной для пользователей высоте, неподалеку от . Делают соответствующие коррекции при монтаже приборов около стационарных диванов, кресел. Этот пункт поясняет необходимость использования планировок с нанесенным расположением мебели.

Ее применение позволяет управлять из трех мест. Подобные решения используют при оснащении длинных коридоров, крупных комнат.

Этот прибор и сделаны в нестандартном исполнении. Они не подходят для монтажа в типовые монтажные коробки.

Приведенные примеры подтверждают важность тщательной предварительной проверки всех компонентов системы электроснабжения, подключаемых к ней потребителей.

Изделие	Мощность, Вт
Компьютер	350-800
Плазменная панель	450-650
Современный телевизор (OLED, ЖК)	100-200
Холодильник (морозильный ларь)	120-550
	1000-2500
	900-3200
Масляный , тепловой вентилятор	800-2500
	350-2300
Бытовой бойлер	1100-2500
	1200-4500

Такую таблицу надо составить с учетом реальных технических данных. В типовых расчетах профессионалы берут сумму всех мощностей и умножают ее на 0,15-0,25. Этот поправочный коэффициент обозначает реальные потребности, так как оборудование не подключается к сети одновременно.

Отмеченные на рисунке цифры взяты из действующих правил. Но, как подчеркнуто выше, можно и нужно применять «творческий» подход. Индивидуальные коррекции не должны создавать дополнительные трудности. Для этого следует помнить об основных принципах построения всех электрических сетей:

высокий уровень безопасности;
обеспечение конечных потребителей достаточным количеством энергии;
отсутствие помех иным системам.

Качественное устройство электропроводки в деревянном доме помогут сделать следующие рекомендации:

При прокладке трасс используют строго горизонтальные и вертикальные линии. Это позволяет только по внешним частям (розеткам, выключателям) сделать правильный вывод о размещении скрытых элементов (кабелей, проводов).
и специальные наружные каналы обеспечивают хороший доступ к сетям электропроводки в деревянном доме для проверки, устранения неисправностей.
Скрытые внутри неразборных строительных конструкций трассы надо фотографировать. Эти снимки пригодятся впоследствии для безопасного монтажа , ремонта и модификации электрической проводки.

Подготовительные действия можно сделать самостоятельно. Более того – это необходимо для точного учета индивидуальных потребностей, безошибочного составления технического задания. Однако имеются весомые доводы в пользу того, чтобы подготовку пакета проектной документации поручить профильным профессионалам:

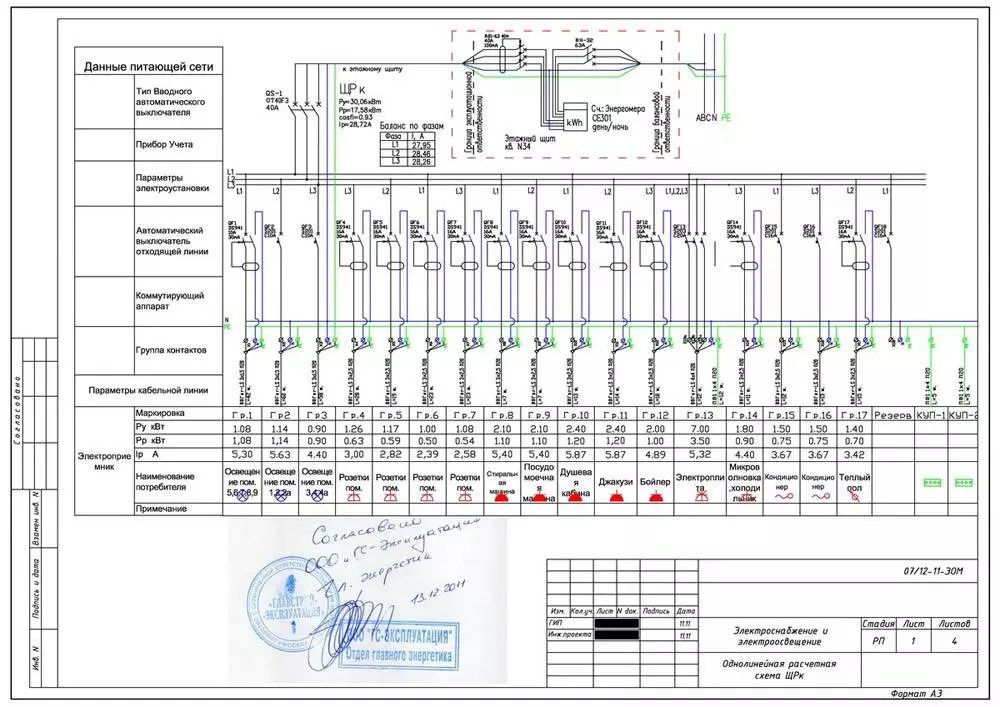

Эта работа выполняется с применением специализированного программного обеспечения, быстро и без лишних финансовых затрат.
Специалисты создают проект в соответствии с действующими «Правилами устройства электроустановок», другими нормативными актами.
На стадии создания документации будут исключены ошибки.
Профессиональный проект проще согласовать во всех инстанциях.
Он содержит полный список комплектующих деталей.
При комплексном использовании соответствующих услуг проектировщик осуществляет надзор за практической реализацией проекта электропроводки в деревянном доме.

Отдельно надо отметить пользу квалифицированной информационной поддержки при выборе кабелей, выключателей, иных компонентов системы.

Способы прокладки проводки в деревянном доме

Создание качественной системы электропитания в таком объекте основано на тщательном изучении вопросов безопасности. Статистика подтверждает, что именно неправильная прокладка электропроводки в деревянных домах часто становится причиной . Аварийные ситуации создают различные повреждения изоляции. Ее может испортить механическое воздействие, высокая температура. Соответствующим образом надо планировать пути прохождения трасс, чтобы исключить негативные факторы.

В частности, надо не забывать о деформациях деревянных строений. Срубы из бревен закрывают от непогоды на один сезон. Только через год устанавливают оконные и дверные рамы. Даже после такой подготовки оставляют специальные технологически щели с мягким уплотнителем для компенсации возможного изменения размеров. Разумеется, подобные предосторожности следует применять по отношению к иным частям конструкции, инженерным сооружениям.

Проще обеспечить хороший результат, когда выполняется прокладка электропроводки в деревянном доме из качественного . В холе специальных технологических операций из таких материалов удаляют избыточную влагу. Их защищают от гниения и проникновения воды. Производители предоставляют официальные монтажные инструкции. Некоторые – предлагают строительство «под ключ» с оформлением соответствующих гарантий. Ниже рассказано о том, как без ошибок создать трассы электропитания собственными руками.

Как устанавливают скрытую проводку в деревянном доме

Широкий ассортимент изделий этой категории создает ложное впечатление об отсутствии проблем при монтаже скрытой проводки в бревенчатом доме. Проводники создают из нескольких скрученных проволок, что повышает надежность, устойчивость к изгибам. Многослойные оболочки обеспечивают отличные изоляционные характеристики. Полимерами уменьшают электропроводность, предотвращают проникновение влаги. Из стальных лент создают бронирование, которое защищает от механических повреждений.

После детального изучения можно выяснить, что наиболее надежные изделия стоят дорого. Экономически нецелесообразно и бессмысленно оснащать деревянный жилой дом, как бункер для бомбоубежища. Для уменьшения затрат выбирают кабель по демократичной стоимости, скрывают его под , декоративной обшивкой из вагонки. В некоторых случаях – внутреннюю проводку в деревянном доме делают с применением , монтажных коробов.

Все перечисленные методики являются ошибочными. В соответствии с правилами «ПУЭ» скрытая проводка в доме из таких материалов укладывается в металлическую трубу. Только такая оболочка обеспечит достаточно хорошую защиту.

К сведению! Широкие пластиковые каналы создают пути для удобного передвижения грызунов. Некоторые вредные животные способны испортить изоляцию проводников.

Удобно работать с трубами из меди. Они обладают сравнительно небольшим весом при высокой прочности, долговечностью. Их не сложно изгибать без повреждений, соединять в единую трассу электропроводки в деревянном доме. Но толщина стенок не нормируется только при сечении проводника до 2,5 мм. кв. Если подключаются мощные потребители, придется применять соответствующие изделия.

Внутреннюю проводку можно сделать внутри , создав защитный слой от 1 см и более со всех сторон трассы. Однако практическая реализация подобных планов вызывает сомнения. Естественные деформации дерева довольно быстро разрушат застывший строительный раствор.

Способы монтажа открытой проводки в деревянном доме

Эта методика не предполагает размещение линий внутри горючих конструкций, поэтому ограничений меньше.

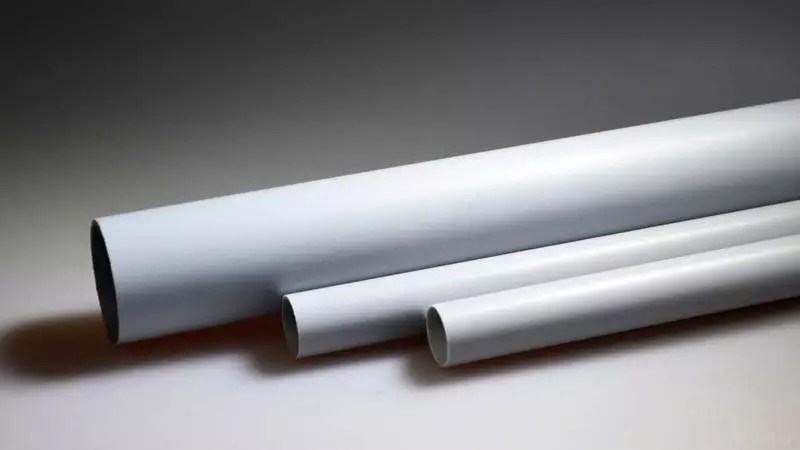

Трубы из поливинилхлорида выглядят эстетично. Для монтажа трассы можно использовать специализированные с насадками нужных размеров. Такая технология помогает быстро создавать надежные и герметичные соединения. Пригодятся стандартные крепежные клипсы.

Такой вариант отличается следующими деталями:

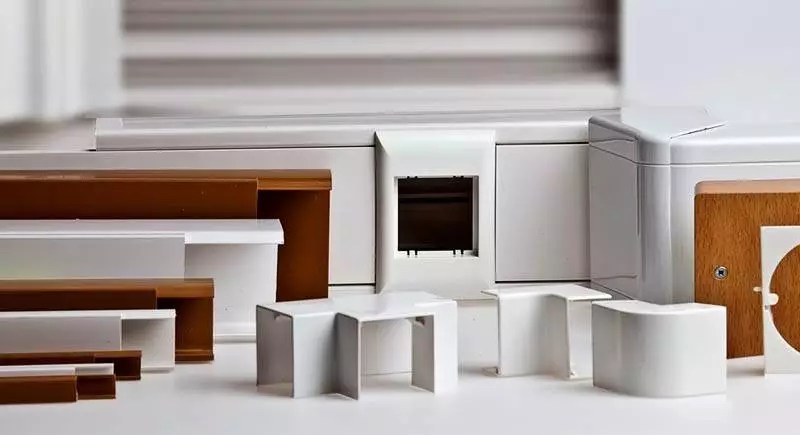

Не слишком трудно подобрать изделия с подходящим для определенного интерьера цветом.
Нижняя часть канала электропроводки в деревянном доме закрепляется быстро, с применением шурупов. В стандартных наборах производители предлагают уголки, тройники и другие детали для создания каналов со сложной конфигурацией.
Съемная верхняя часть упрощает монтаж, осмотр, ремонт. Это удобно, если предполагается будущее изменение сети питания, добавление новых проводов.
Трассы этого типа нельзя изгибать. Однако данный факт не является существенным недостатком. Определенные проблемы могут возникнуть при усадке строения. Однако такие конструкции не сложно ремонтировать с заменой вышедших из строя частей.

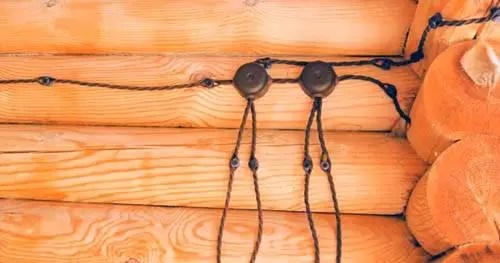

Правильный монтаж ретро проводки в деревянном доме

После внимательного изучения приведенной информации можно сделать предварительный вывод о сложности и высокой стоимости монтажа внутренних систем. Внешние варианты установки предполагают хорошую видимость. Это заставляет особо тщательно подбирать компоненты, соответствующие дизайну интерьера.

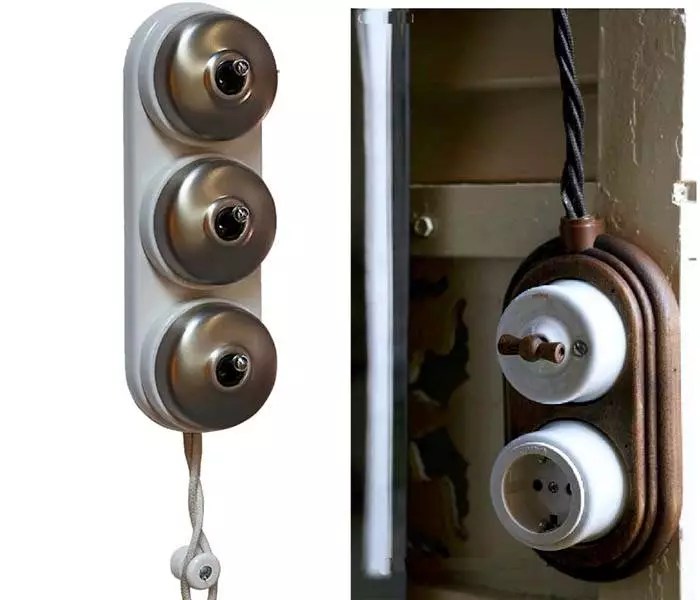

В этом разделе изучены особенности электропроводки под старину в деревянном доме.

Они выглядят, как старинные изделия. Однако новые модели в точности соответствуют современным электротехническим стандартам. Вместо фарфора для изготовления роликов иногда применяют легкий пластик. Наиболее значимыми являются изменения в кабельной продукции. В наши дни используют многожильные проводники с двойной изоляцией из ПВХ. Верхний тканевый слой выполняет, скорее, декоративные функции.

Монтаж ретро проводки в деревянном доме не сопровождается лишними трудностями. Такие опоры быстро и точно устанавливаются в нужных местах даже на неровных поверхностях. Это пригодится для оснащения строений из бревен.

Однако надо отметить достаточно высокую стоимость изделий данного типа. Чтобы сэкономить, ретро проводку в деревянном доме устанавливают на видных местах. Участки в отдельные помещения делают с применением . Силовое оборудование подключают отдельно, внутренними линиями в металлических трубах.

Надежная электропроводка в деревянном доме своими руками: пошаговая инструкция с важными комментариями

Фото	Последовательность выполнения работ, особенности основных этапов
	Монтаж электропроводки в деревянном доме выполняют после определения требований по мощности. Пригодится уточнение мест расположения и особенностей эксплуатации потребляющих устройств, подготовка проектной документации.
	Чтобы правильно определиться со схемой реализации планов, надо внимательно изучить эстетические требования, пожарную безопасность. Тепло рассеивается при коротком замыкании на открытом пространстве.
	В закрытом пространстве искры попадут на горючий материал. Наличие опилок, древесной пыли провоцирует возникновение пожара.
	По этим причинам проводку в деревянном доме своими руками лучше сделать на поверхности.
	Второй приемлемый вариант – создание специальных, хорошо защищенных каналов.

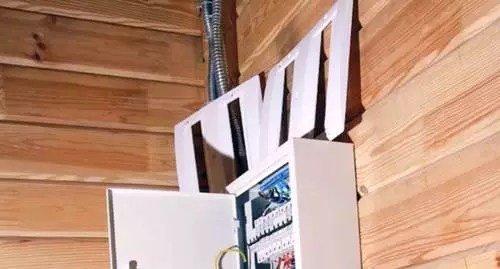

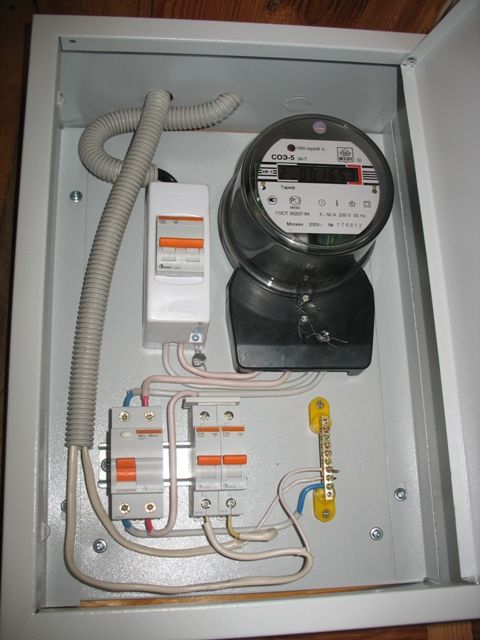

	На входе устанавливают	На крупных объектах устанавливают несколько распределительных щитков.

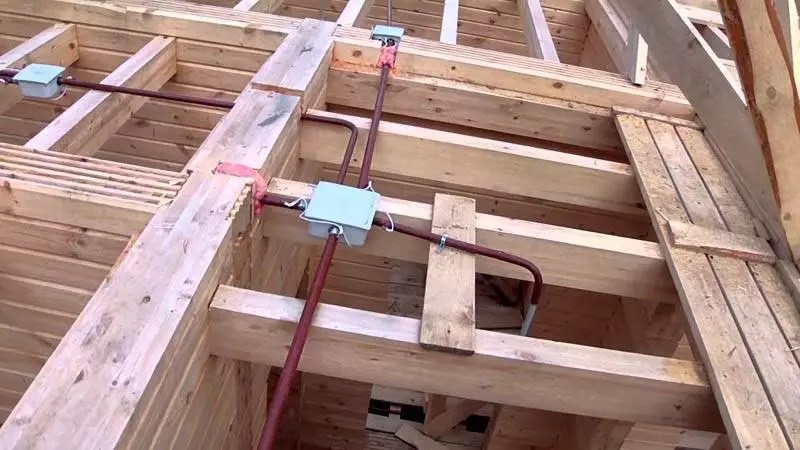

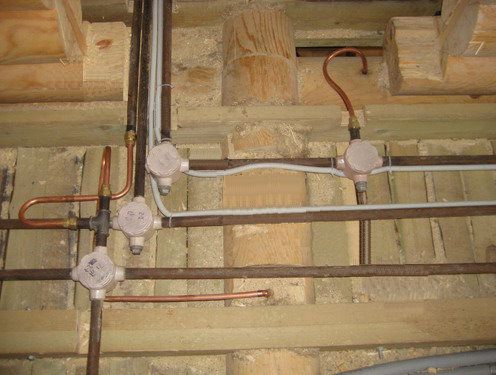

	Провести проводку в деревянном доме можно с применением металлической (пластиковой) гофры, в кабель каналах.
	Скрытый вариант монтажа (в стальных трубах) технологически сложнее.
	При формировании таких каналов надо обеспечить герметичность стыков. На фото видны специальные провода, которыми обеспечивают работоспособность системы выравнивания потенциалов.
	Подобные конструкции проще размещать в межэтажных .
	При установке одной линии надо делать не более 2 изгибов так, чтобы общая сумма углов не превышала 180°. Следует сохранять целостность оболочек при монтаже и установленный производителем радиус изгиба, чтобы не появились подобные повреждения.

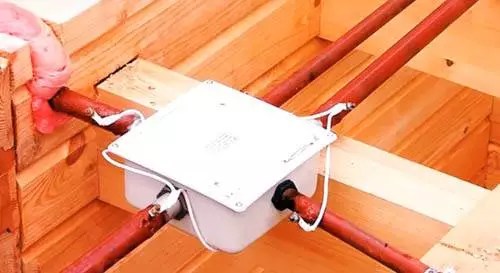

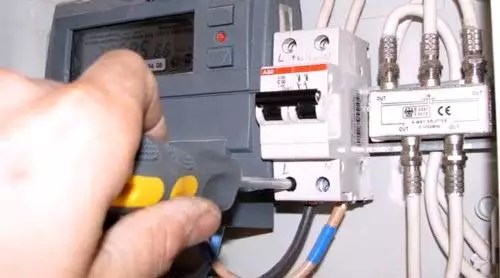

После прокладки сетей выполняется подключение контура , защитных автоматических устройств, розеток и выключателей. После проверки и устранения выявленных неисправностей начинают обычный режим эксплуатации. Ниже описано подробно, как сделать проводку в деревянном доме. Пошаговые инструкции поясняют выполнения наиболее сложных типовых рабочих операций.

Какой провод использовать для проводки в доме, чтобы обеспечить высокий уровень безопасности

Большой ассортимент кабельной продукции подразумевает широкие возможности. Но такое разнообразие одновременно увеличивает сложность выбора. Для упрощения задачи надо определить заранее, какой нужен провод для проводки в доме.

Изделия с алюминиевыми жилами обозначаются буквой «А» в аббревиатуре. Они стоят дешевле, чем медные, но обладают сопротивлением почти в 2 раза выше. Этот металл быстро окисляется, причем образующаяся пленка обладает низкой проводимостью. Такие провода можно повредить изгибом. Они не выдерживают длительные статические нагрузки, поэтому приходится периодически поджимать винтовые контакты, либо оснащать их специальными пружинами.

Единственное преимущество алюминия, низкую стоимость, надо учитывать совместно с относительно низкой надежностью сети. Электропроводка из меди отличается лучшими характеристиками. Но и в этом случае надо внимательно изучить важные детали. Многожильные провода, например, устойчивы к многократным изгибам. Однако это свойство не нужно при стационарном подключении.

В обозначении приведен состав оболочек. Отсутствие «А» означает, что сердечник сделан из меди. Ниже приведены расшифровка отдельных модификаций:

плоская форма в сечении – «П»;
добавки в полимер, снижающие горючесть – «нг»;
компоненты в оболочках, снижающие выделение дыма в процессе горения – «LS».

Соединение медного и алюминиевого провода делают через стальной переходной элемент, чтобы предотвратить нагрев электропроводки, снизить интенсивность образования оксидов

Но смолистый массив подсушенного дерева - опасный объект для появления случайной искры : может обернуться трагедией при технологических ошибках или халатности при монтаже.

Поэтому, за устройство электрики в деревянном доме скрытым способом можно браться только, имея базовую техническую подготовку и, досконально изучив довольно жёсткие действующие нормативные документы :

ГОСТ Р 50572.1-93;
СНиП 3/01/01-85;
СНиП III-4-80;
СНиП 2.08.01(6.17).
«Правила устройства электроустановок» (ПУЭ).

Не лучше ли доверить этот ответственный этап строительства профессионалам ?

Чем так привлекательна скрытая электропроводка в деревянном доме

Ну, конечно же эстетикой стен и перекрытий :

нет элементов разводки, нарушающих дизайн помещения;
розетки и выключатели, заглубленные в стену, не доставляют неудобств при расстановке мебели;
поверхность стены проще использовать для отделки обоями;
правильно выполненная разводка увеличивает степень пожарной безопасности строения;
лёгкостью замены кабеля в трубе;
меньше риска в механическом повреждении проводки;
выступающая электроарматура не собирает пыль и не становится опорой для паутины.

Что делает срытую электропроводку объектом повышенной опасности

Недоступность для постоянной ревизии состояния изоляции и замены участков, подвергшихся старению и разрушению (микроповреждения могут стать причиной короткого замыкания);
осложнения в работах по дополнению электросхемы новыми точками по истечению времени;
техническая сложность монтажа, эффективного только во время строительства дома;
необходимость создания фальшь-конструкций, способных скрыть изолирующие трубы;
дороговизна работ, материалов;
затраты на специальный инструмент.

В чём особенности монтажа скрытой проводки в деревянном доме?

Надо быть готовым к тому, что по схеме разводки вы будете тянуть не только провода и кабель, но и метры стальных или медных труб - обязательное условие изоляции. В деревянном доме даже сантиметр провода не должен соприкасаться с древесиной. Протаскивание кабеля или провода сквозь тубу - занятие хлопотное, требующее терпения.
Чтобы внедрить изолирующие трубы в тело стены, придётся штробить, сверлить, вырубать место под разводку. Работа эта пыльная, грязная, трудоёмкая.

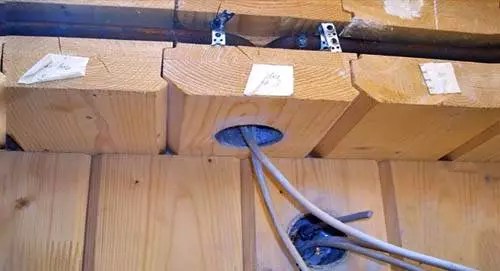

Вертикальные каналы просверливают во время укладки венцов сруба, горизонтальные (специальным сверлом) - после завершения возведения стен.
В отверстия закладывается кондуктор - провод, с помощью которого будет протягиваться кабель.
Все места установки элементов разводки и переходов из одного помещения в другое должными быть хорошо заизолированы металлическими коробами, гильзами, «стаканами», подкладками, обёртыванием асбестом или изоляцией алебастровой штукатуркой.
Приобретает существенное значение количество магистральных каналов: для большого количества потребуется, в качестве изоляции, гофрированная труба довольно большого диаметра, что сложно спрятать в бревенчатой стене.
Повышается значимость устройства защитного отключения (УЗО), таких приборов при скрытой проводке может быть установлено несколько: для отключения наружного контура, внутреннего и контура с наибольшей силовой нагрузкой.

Правила выполнения внутренней проводки в деревянном доме

Электроразводка выполняется только на основании схемы, согласованной со специалистами, с минимальным количеством поворотов и изгибов.
Электромагистраль прокладывается исключительно в негорючих материалах.
В ходе монтажа приоритетное значение отводится задачами пожарной безопасности, не столь важное - эстетическими пожеланиями.
Целесообразна прокладка каналов в конструктивных углублениях дверных и оконных проёмов, под плинтусами, накладной облицовкой потолка.
Гофротрубы, используемые в качестве изоляции каналов, в ходе монтажа со всех сторон защищают асбестовыми прокладками. В тех же целях, с учётом расчетной мощности проводки, применяется алебастровая или цементная штукатурка, бетонирование.
Изоляционные трубы с оцинковкой и короба соединяются с помощью резьбы, сварки. Острые кромки защищаются пластиковыми заглушками. Медные защитные элементы в соединении развальцовывают.
Толщина стенок трубы подбирается с учётом сечения жил провода (пример: 2,8мм - для алюминиевой жилы в 10мм2, или медной в 4мм2).
Кабель (вместе с изоляционным слоем) внутри изоляционной трубы должен занимать до 40% внутреннего объёма.
Замер сопротивления изоляции производится дважды: до протяжки по трубе и после.
Распределительные коробки должны оставаться в свободном доступе.
Для скрытой проводки используются провода и кабели с тройным изоляционным покрытием и маркировкой «нг».

Проводка в перекрытии деревянного дома

К достоинствам деревянных перекрытий можно отнести :

высокую несущую способность;
стойкость к вибрации;
сохранение геометрии конструкции;
снижение общего веса конструкции;
скорость возведения;
универсальность использования;
пригодность для стяжки по перекрытию.

Недостаток будет один, и обнаружится он во время пожара:

деревянные перекрытия быстро подхватывают открытый огонь;
имеют склонность к обрушению.

Как быть?

Защита кабеля трубами .

Поэтому для электроразводки по перекрытиям нет никаких послаблений: только размещение кабелей в трубах. Кстати, электроразводка по перекрытиям - самый удобный способ устройства скрытой проводки. Штробы под трубы к выключателям и розеткам, в этом случае, спускаются от магистральных кабелей.

Металлический лоток для сложных разводок по перекрытию .

Правда, если изменение направления проводов очень частое и под разным по величине углом, то рациональнее вместо труб использовать глухие медные лотки с крышками. В них можно раскладывать сразу несколько проводов и в любом направлении. Они отлично изолируют проводку от древесины перекрытий, крепятся друг с другом посредством клёпки. Такие лотки, в целях удешевления работ, изготавливают и из оцинкованной стали.

Процесс укладки лотков осложняется необходимостью учитывать и обходить конструктивные элементы дома или подрезать их с последующим усилением. Не обойтись в этом случае без навыков выполнения жестяных работ.

Потребуется обязательное заземление каждого лотка в отдельности. На повороте лотки могут образовывать угол, опасный для целостности кабеля, поэтому в этом месте на него одевают гофроизоляцию.

Лотковую изоляцию при скрытой проводке можно использовать и с внутренней стороны перекрытия, впоследствии закрыв всю конструкцию фальшь-потолка гипсокартоном или обработанной антипиренами шпунтованной доски.

Риск не всегда - благородное дело .

Самый примитивный способ монтажа - электроразводки на перекрытиях в слоях алебастровой или цементной штукатурки, когда один слой кладётся вниз, а после наложения провода набрасываются 2-3 см нового слоя. Этот способ очень рискованный для пожарной безопасности (из-за вероятности растрескивания) и применяется редко.

Вид кабеля для деревянного дома будет отличаться от того, который используется в городской застройке.
Наиболее подходит кабель NYM, он имеет тройную изоляцию и оболочку из негорючего материала (поливинилхлорида).
Наибольшей надёжностью в защите электрической сети от аварийных сбоев обладают дифавтоматы, соединяющие в себе 2 защитных устройства- автоматический выключатель и УЗО (устройство защитного отключения).
Стоит помнить: заземление каждой распределительной коробки и каждой трубы не будет лишним.
Соединение труб должно быть надёжным: используй сварку или пайку.
При выборе труб отдавайте предпочтение трубам из меди: они лучше гнутся и без труда принимают форму подготовленного жёлоба.
Для защиты кабеля от повреждений при протягивании надо использовать торцевые втулки из пластика.
Следует учитывать усадку дома, чтобы предупредить защемление магистрали.
При обшивке стен вагонкой или деревянными обоями можно обойтись без сверления стен, пропуская магистральные трубы разводки по выдолбленным пазам.
Можно комбинировать скрытую проводку с открытой: в местах подводки провода к розеткам или выключателям.

Деревянные дома – очень древняя традиция российской архитектуры. Даже в наше время, когда нет недостатка в современных строительных материалах, многие владельцы загородных участков предпочитают возводить жилье именно из дерева – с ним никто не может даже близко сравниться по природной теплоте и создаваемому особому уюту.

Да и обычные горожане – владельцы небольших дач, чаще всего останавливают свой выбор именно на древесине, как на основном материале для постройки. Но и постоянное, и временное жилье в современных условиях не могут обойтись без электропитания. И в том, и в другом случае крайне необходимо знать, как сделать проводку в деревянном доме правильно, чтобы не подвергать опасности свои здоровье и даже жизнь, обеспечить сохранность жилья и имущества.

Основные требования к электропроводке в деревянном доме

Прежде всего необходимо предупредить домашних мастеров, которые считают, что если они могут починить розетку или выключатель в квартире, знают, как отличить ноль от фазы с помощью обычного индикатора, то могут смело браться за самостоятельный монтаж электропроводки и в загородном деревянном доме. Не все так просто – деревянное строение отличается повышенной пожароопасностью, и требования к прокладке силовых здесь совершенно иные.

Неудовлетворительное состояние электропроводки — наиболее частая причина пожаров

Безрадостная статистика показывает, что подавляющее число случающихся пожаров в деревянных зданиях напрямую связаны с нарушениями монтажа и эксплуатации электрических приборов или проводки. По большому счету , браться за самостоятельную прокладку электрических линий вообще не следует – это удел квалифицированных специалистов. Однако, знать основные правила необходимо любому владельцу деревянного жилья, хотя бы для того, чтобы оценить уже имеющиеся кабельные разводки или проконтролировать работу вызванных электриков, так как вполне можно нарваться на «халтурщиков», выполняющих работу по принципу «ничего страшного, и так сойдет ».

Итак, какие основные требования должны предъявляться к электропроводке в деревянном строении:

Должна быть полностью исключена или до предела минимизирована вероятность возгорания кабеля с передачей открытого огня на деревянную конструкцию здания в случае короткого замыкания.
Физико-технические и эксплуатационные характеристики используемых проводов и электроарматуры должны с достаточным запасом соответствовать суммарной потребляемой мощности на каждом конкретном участке проводки с учётом пиковых нагрузок. Недопустимы любые проявления нагревания кабелей или клеммных соединений.
Состояние проводки должно полностью исключать риски поражения людей или домашних животных электрическим током.

Проблема эстетичности в условиях деревянного строения должна уйти на второй план. Существует немало приемлемых способов решить и этот вопрос (об этом будет рассказано ниже). Но никогда нельзя добиваться улучшения интерьерного оформления помещений за счет даже незначительного снижения уровня безопасности – это чревато катастрофическими последствиями.

Сложность самостоятельной работы по прокладке в деревянном доме еще и в том, что нет единого регламентирующего документа. Опытные мастера с большим стажем работы знают основные требования к ней и технологические приемы по их реализации. Самому же подобрать нужную информацию, разбросанную но СНиПам , ГОСТам и ПУЭ (правила устройства электроустановок), не так просто , и она, зачастую , носит слишком специализированный характер, понятный лишь человеку с профильным образованием.

Основная задача данной публикации – дать владельцам деревянных домов основные представления о способах монтажа электропроводки. В качестве инструкции как сделать проводку в деревянном доме, адресованной неподготовленному человеку, для полностью самостоятельного проведения электротехнических работ, ее рассматривать не следует.

Вход электрической линии в дом

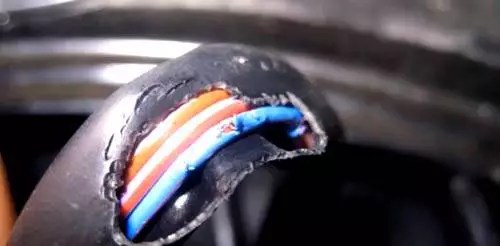

Это — очень ответственный участок , о котором хозяева почему-то нередко забывают, акцентируя внимание именно на внутренней проводке. Срабатывает, наверное, принцип – стоит давно и полностью себя оправдывает. А между тем ввод силового кабеля в дом мог проводиться уже очень давно, по старым, уже не соответствующим современным требованиям технологиям. Оснащённость домов электроприборами выросла буквально в разы , соответственно, возросло и потребление энергии. Да и сама кабельная часть может безнадежно устареть – изоляция лопается под многолетним воздействием солнца и температурных перепадов, оголяя металлические жилы и снижая безопасность проводки.

Такой ввод кабеля через деревянную стенку — «мина замедленного действия»

Особо уязвимым участком является проход кабеля через деревянную стенку чердачного помещения. В свое время считали, что для безопасности вполне хватает обрезка резинового шланга. Однако, такой узел таит в себе немалую угрозу – в составе резины немалый процент сажи, которая сама по себе является углеродом, т.е . токопроводящим материалом. По мере старения такого «изолятора» появляются мостики электропроводимости с достаточно большим удельным сопротивлением. Могут возникнуть участки локального нагрева, искрения , а для сухих досок фронтона крыши этого может быть вполне достаточно.

Одним словом, если целью поставлено полное обновление проводки и приведение ее в действительно безопасное состояние, то начинать нужно именно отсюда.

Существует два способа завести силовую линию в дом – воздушный и подземный.

Подземный способ считается более надёжным, так как кабель полностью скрыт и не подвержен внешним влияниям. Вместе с тем , это достаточно затратный метод, который потребует значительных земляных работ. Кабель должен располагаться на глубине не менее 0.8 м , охранная зона обязательно обозначается табличками. Проход через фундамент и ввод в дом производиться с обязательной установкой металлических гильз из толстостенных труб.

Как правило, подобное подключение имеет смысл организовывать лишь при , заранее продумывая прохождение коммуникаций. Если электролиния прокладывается в уже отстроенный дом, то легче и дешевле воспользоваться воздушной проводкой.

Осуществлять какие бы то ни было самостоятельные электротехнические работы на столбах линий электропередач запрещено категорически – это имеет право делать только высококвалифицированный электрик с соответствующим допуском.

Примерная схема требуемого размещения воздушной проводки от ЛЭП к дому приведена на рисунке.

Участок линии от столба к дому обычно выполняют из провода сечением не менее 16 мм. В основном , используется кабель типа СИП (самонесущий изолированный провод), имеющий высокопрочную оболочку из сшитого полиэтилена, устойчивого к инфракрасному излучению и термическим перепадам. Длительность службы такого провода должна составить не менее 25 лет.

Однако, внутрь дома эта линия никогда не заводится.Согласно существующим правилам, категорически запрещена прокладка кабелей с алюминиевой токоведущей частью по сгораемым элементам конструкций. А раз речь идет о деревянном доме, то начиная от входа и до по следней розетки или лампочки применяются исключительно медные проводники.

Для участка от подключения линии и до вводного распределительного устройства рекомендовано использовать кабель ВВГнг . Дополнительный индекс «нг » говорит о негорючести его изоляционного покрытия. Этот кабель вполне соответствует требованиям к стационарной проводке как внутри здания, так и на открытом воздухе. Однако, для большей надежности , его рекомендуют заключить еще и в гофрированную полимерную трубу, имеющую соответствующую сертификацию по действующим правилам пожарной безопасности НПБ 246— 97. Пластик, из которого изготовлена «гофра», относится к самозатухающим, не поддерживающим горения материалам.

Всегда проводится снаружи здания. В настоящее время для этого чаще всего используют специальные герметичные сжимы, обеспечивающие надежный контакт без возможности окисления и возникновении искрения .

Участки прохождения ВВГнг через стены дома и чердачные или межэтажные перекрытия обязательно заключаются в металлическую гильзу, изготовленную из толстостенной трубы. Эта мера предосторожности имеет несколько задач:

Кабельная часть будет защищена от повреждений, которые могут быть вызваны смещениями строительных конструкций, например, из-за усадки дома или колебаний грунта.
Металлическая оболочка в максимальной степени предотвратит распространение огня на деревянные конструкции в случае чрезвычайной ситуации – перегрева или возгорания кабеля.
Кабель в уязвимых, скрытых от обзора местах получает защиту от домашних грызунов.

Толщина стенки трубы – значение регламентированное. Так, если используется провод сечением до 4 мм², она должна составлять 2,8 мм, а при при менении более мощных кабелей – от 6 до 10 мм² — даже 3.2 мм. Это исключит возможность прогорания стенки трубы при возникновении внутри нее короткого замыкания.

Это же правило применяется на всех участках внутридомовой разводки в деревянном здании, безо всякого исключения.

Следующий важный участок – от ввода в дом до распределительного щитка (по принятой терминологии, вводного распределительного устройства – ВУР ). В чем особая специфичность данного участка – он остается незащищенным автоматикой от перегрузок или КЗ и, как правило, находится не на виду, зачастую проходя через чердачные или подсобные помещения. Полагаться на автоматику электрической подстанции не следует – там совершенно другие уровни срабатывания.

Существует несколько способов кардинально решить эту проблему:

Весь участок кабеля до ВРУ можно заключить в металлическую трубу с теми же параметрами, о которых говорилось выше. Однако, это становится возможным лишь при небольшой его протяжённости – до 2,5 – 3 метров и отсутствии большого количества поворотов. Протолкнуть достаточно жесткий кабель на значительные расстояния в просве т т рубы будет попросту невозможно.
Оптимальным видится установка защитного автомата в герметичном боксе непосредственно перед входом линии в здание. При этом порог его срабатывания выбирает на шаг выше, чем у основного АЗ , который устанавливается на ВРУ. Так, если на щитке установлен автомат в 25 А , то на на ружном следует ставить 32 А.

Это защитит уязвимый участок от перегрузки, но вместе с тем, если такая ситуация произойдет во внутренней домовой разводке, то сработает автомат на ВРУ, и необходимости добираться к внешнему АЗ не будет.

Есть еще один вариант, когда и автомат, и приборы учета расхода энергии электроснабжающие организации выносят вообще на внешнюю стену здания или даже на столбы ЛЭП. Это, конечно, надежно , но не всегда удобно для хозяев дома.

Установка распределительного щитка

Линия от ввода в дом напрямую, безо всяких ответвлений, приводит к распределительному щитку – ВРУ. Каковы его основные составляющие:

Металлический или пластиковый бокс с местами для размещения электросчётчика и дополнительных устройств защиты, DIN-рейкой для АЗ, шинами – нулевой и контура заземления. Размеры бокса не регламентируются, так что лучше в этом случае не экономить, и устанавливать его с расчетом на дальнейший возможный «апгрейт » — дооснащение, потребность в котором может возникнуть по мере расширения электрооснащенности дома.
Опломбированный счётчик расхода электроэнергии.
Главный вводной автомат защиты, двухполюсный или трехполюсный , который обычно также пломбируется электроснабжающей организацией.
Установленные на DIN-рейке однополюсные АЗ. Их количество может быть различным. Обычно электросеть дома разделяется на зоны – каждой их них будет соответствовать свой автомат определенной мощности. Так, выделяют в отдельные зоны кухню, одну или несколько комнат, которые также можно разделить на освещение и розеточную группу. Часто отдельной зоной делается освещение двора, электроснабжение гаража и придомовых пристроек, внешние розетки, которые используются для хозяйственных работ на территории.

Мощность автоматов рассчитывается для каждой зоны индивидуально. Руководствуются правилом, что она должна обеспечивать срабатывание при перегрузке на самом слабом участке локальной электропроводки. Чем меньше номинал, тем выше безопасность эксплуатации электроприборов. Так, если обычные розетки имеют допустимый предел в 16 А , то и АЗ не должен превышать этого значения.

УЗО – устройство защитного отключения электропитания при выявлении тока утечки. Ввиду немалой стоимости подобного прибора им м ногие просто пренебрегают. Однако, хотя оно и не является обязательным, все же лучше не поскупиться, приобрести и включить его в общую систему электроснабжения. УЗО надежно предохранит жильцов от поражения током при пользовании электроприборами, не допустит аварийных ситуаций в сети. Особое значение оно приобретает на участках с повышенной влажностью – кухни, ванные, бани, котельные, внешняя арматура во дворах, гаражах и т.п . Подбор номинала УЗО и его установка должны проводиться квалифицированными электриком, так как здесь учитывается несколько параметров – общая нагрузка участка (максимальный ток ) и ток утечки.

УЗО может устанавливаться на всю внутридомовую сеть, но в этом случае велика вероятность частых ложных срабатываний защиты, и кроме того , очень сложно будет выявить источник потенциальной угрозы безопасности. Более удобным, но, правда, и более дорогим способом становится установка УЗО также с зонированием, аналогично АЗ.

Видео: пример установки УЗО

Вся аппаратная часть распределительного щитка должна быть исключительно от проверенных производителей, иметь соответствующие сертификаты соответствия. Важно помнить, что во многом именно эти отвечают за безопасность хозяев и сохранность здания.

Цены на устройства защитного отключения (УЗО)

Устройства защитного отключения (УЗО)

Как сделать проводку в деревянном доме — от щитка до точек потребления

Теперь об одном из главных моментов устройства проводки в деревянном доме – участках от распределительного щита до точек подключения электроприборов.

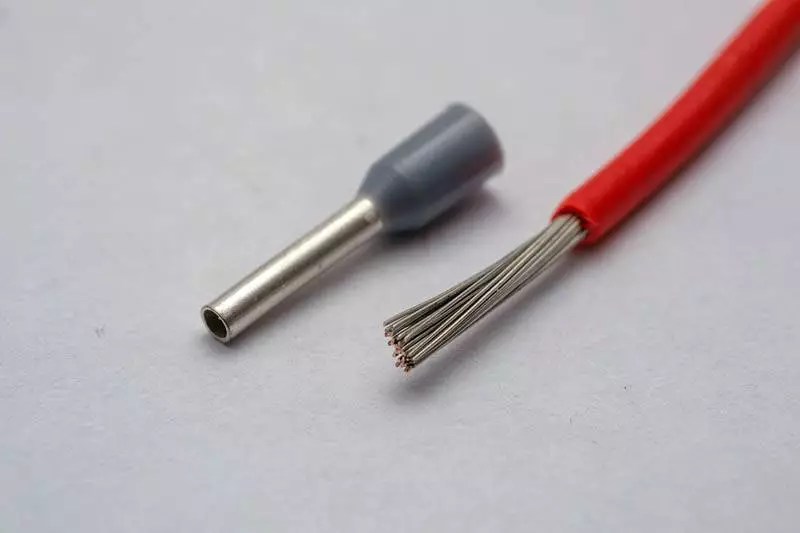

В первую очередь , несколько слов о . Скрутки должны быть исключены, даже при использовании толстых медных жил одного сечения. Допускается пайка проводов с последующим закрытием оголенной части пластиковыми колпачками. Оптимальных же решением будет использование специальных пружинных или винтовых клеммных соединений (например, клеммы WAGO). Это не столь дорого, но обеспечит и надежный контакт, и требуемую защищенность от коротких замыканий. Кроме того, такие соединения легко проконтролировать и в случае необходимости, заменить.

Оптимальным решением для деревянного дома является открытое расположение проводки на стенах. Существуют возможности разместить ее и скрыто, но это потребует масштабных и дорогостоящих работ.

Способы открытого размещения проводки

С давних пор применялось размещение кабелей внутренней проводки по деревянным элементам конструкции на изолирующих роликах, обеспечивающих безопасный зазор в 10 мм от стены.

В домах старой постройки кое-где такие разводки сохранились и по сей день.

Находятся многочисленные поклонники такого ретро-стиля…

Кстати, этот метод крепления стал вновь входить в моду – многие владельцы отдают предпочтение такой ретро-проводке . Для этого даже выпускаются специальные витые кабеля различных расцветок.

… и можно даже приобрести специальную проводку

Видео: ретро-проводка на деревянных стенах

Однако, рассматривать всерьез подобные подхо д д ля организации всей внутренней разводки вряд ли уместно. Количество электроприборов и, соответственно, точек потребления в среднестатистическом доме значительно возросло, а прокладка множества магистралей от распределительного щита на роликах поверх ст ены будет смотреться просто нелепо.

Одиночные кабели сечением менее 6 мм² можно располагать непосредственно на поверхности стены, фиксируя их с помощью электротехнических клипсов соответствующего размера. Главное условие при этом – наличие двойной (а лучше даже – тройной) изоляции кабеля. Для подобных целей подойдут уже упоминавшиеся провода марки ВВГнг или NIМ . Если применяются провода в обычной изоляции, то потребуется несгорающая прокладка (асбестовая или металлическая), выступающая с обеих сторон кабеля минимум на 10 мм, а это вряд ли украсит интерьер помещения.
Электропроводку можно разместить в полимерной электротехнической трубе. Достоинства такого подхода в том, что в одну трубу можно поместить несколько проводов. Это будет уже выглядеть несколько лучше, чем одиночные кабели , но все же эстетика в данном случае «хромает» — гофру непросто разместить идеально ровно, даже с использованием клипсов . Но зато провода получают дополнительную защиту от внешних повреждений и создается требуемый зазор от стены.

Для незаметных участков проводки, например, для подсобных или технических помещений, этот метод становится, наверное, оптимальным. Однако и он имеет недостаток – при необходимости замены какого-то одного кабеля придется снимать гофрированную облицовку со всего пучка проводов.

Узнайте несколько доступных способов, из нашей новой статьи.

Гильза из металлической трубы в месте прохождения проводов через перекрытие

Все большую популярность обретают полимерный кабель-каналы , закрывающиеся съемной крышкой . Они производятся различных размеров , то есть существует возможность подобрать их и для одиночного провода, и для нескольких параллельных линий. Изготавливаются они из негорючего пластика, что повышает безопасность эксплуатации проводки.

Такие короба можно подобрать и по наиболее подходящей расцветке – они бывают не только белыми, но и затонированными или имеющими декоративное покрытие «под дерево», которое хорошо будет сочетаться с материалом стен.

Особое достоинство таких каналов – простота профилактических или монтажных работ с кабельной частью — всегда можно снять крышку, чтобы заменить проблемный кабель или же добавить новое соединение.

Учитывая то, что сейчас в продаже немало дополнительных аксессуаров к подобным кабель-каналам – повороты, внешние и внутренние угловые элементы, тройники, заглушки и т.п, хозяева могут с помощью их решить проблему требуемой декоративности электропроводки.

Видео: открытая проводка в деревянном доме с использованием кабель-каналов

Еще одной разновидностью подобных кабель-каналов являются системы электротехнических плинтусов. Они также укомплектованы всеми необходимыми элементами для прямых участков, поворотов, углов, подъемов к розеткам и выключателям, распределительным коробкам. Это позволяет выдержать общий стиль оформления помещения, несмотря на то, что по сути проводка будет считаться открытой.

Важное замечание – установку кабель-каналов следует проводить только после первичной усадки дома и при условии, что древесина стен хорошо просушена. В противном случае даже незначительные изменения «геометрии» помещения могут вызвать деформацию и даже разрушение коробов.

Прибегают и к размещению открытой проводки в трубах, металлических или полимерных. Удобной подобную технологию не назовешь – каждый прямой участок продевается отдельно, затем устанавливается переходная или поворотная муфта и так далее. Безусловно, немало сложностей вызовет и необходимость замены кабельной части. Такой подход – это скорее дань моде, но никак не оптимальное решение для наружной разводки.

Розетки и выключатели, устанавливаемые при открытом расположении проводки, должны в обязательном порядке иметь несгорающую прокладку снизу. Хорошо, если это предусмотрено самой их конструкцией. Если нет, то придется вырезать площадки из асбеста или металла.

Следует сразу просчитывать требуемое количество розеток в том или ином месте помещения. Использование тройников или удлинителей в процессе эксплуатации электроприборов должно быть сокращено до минимума, а еще лучше – полностью исключено.

Цены на электрический кабель

Электрический кабель

Скрытая проводка в деревянном доме

Если у хозяев жилья превалирует все же же лание полностью скрыть проводку, то они столкнутся с весьма масштабными работами.

Чтобы обеспечить полную противопожарную безопасность, все провода должны быть замещены в несгораемую оболочку, в качестве которой может выступать только стальная или медная труба. Внутренняя полость стальной трубы должна быть либо окрашена, либо оцинкована, чтобы не допустить процессов коррозии стенок.

Все переходы и повороты исполняются с помощью резьбовых элементов либо сваркой (пайкой).
Горизонтальные участки труб должны иметь небольшой уклон для того, чтобы образовавшийся в полости конденсат имел выход наружу. Также предусматриваются специальные отверстия в тех местах, где наиболее вероятны скопления влаги.

В вырезанные для скрытого размещения розеток и выключателей отверстия устанавливаются только металлические подрозетники , которые должны быть подключены к контуру заземления.

Все разветвления проводятся только в распределительных коробках, которые должны быть также герметично соединены с трубами.
Весь контур труб обязательно заземляется. чтобы снять с него возможное статическое напряжение и предотвратит поражение током в случае возможного нарушения изоляции кабеля.

Чтобы не допустить контакта изоляции проводов с острыми кромками трубы, на выходе обязательно устанавливается центрирующая пластиковая заглушка.

Видео: размещение скрытой проводки в металлических трубах

Скрытая проводка допускается и еще одним способом – по намету штукатурного слоя толщиной не менее 10 мм. Однако, применяется это нечасто, хотя бы из тех соображений, что закрывать натуральное дерево штукатуркой, наверное, не самый лучший вариант.

Если просмотреть размещенные в интернете фотографии или видеоролики, можно увидеть массу примеров, когда скрытую проводку размещают в металлической или пластиковой , или же просто укладывают пучки проводов в проделанные в дереве штробы . Что бы ни писали «авторитетные» мастера, которые убеждают, что подобный способ полностью безопасен, это является грубейшим нарушением существующих требований. Закладывать в своём деревянном доме подобную «мину замедленного действия» вряд ли стоит – ставки слишком высоки!

В статье не раз упоминался контур заземления. Однако это вопрос настолько своеобразен и важен, что заслуживает совершенно отдельной подробной публикации, которая обязательно найдет свое место на страницах нашего портала.

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

для медного провода сечением до 2,5 мм 2 толщина стенок может быть любой;
при сечении до 4 мм 2 толщина металлической стенки должна быть не менее 2,8 мм;
если жилы имеют сечение от 4,5 до 10 мм 2 труба должна иметь стенку не менее 3,2 мм;
при сечении от 10,2 до 16 мм 2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию) укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная () или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

Если покупать будете кабель европейского производства, там цвета другие:

«земля» — желто-зеленый;
«ноль» — белый;
«фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

Сначала собирается вся схема, проверяется работоспособность каждой ветки (). Каждую из линий электропитания проверяем на отсутствие короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
При разделке кабеля оставляют запас длинны — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

Данная статья посвящена теме . Все мы знаем, что мода на строительство деревянных домов существовала всегда, ведь дерево обладает огромными преимуществами по сравнению со многими строительными материалами претендующими на звание экологически чистых. Основным недостатком деревянных домов, является их очень хорошая подверженность горению. Именно поэтому, электропроводка в деревянном доме в первую очередь должна отвечать строим критериям безопасности. Мало иметь очень хороший провод, нужно, что бы он еще был правильно смонтирован. По статистике, в 80% случаев при монтаже допускаются грубейшие ошибки, а ведь это дерево и любой просчет здесь может привести к возгоранию, а пожар - это потеря имущества, в некоторых случаях и человеческих жизней.

В деревянных домах электропроводка должна в первую очередь должна начинаться с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких. Существует огромное множество защитных, специально изготовленных для деревянных домов электро материалов. В большинстве случаев, основные просчеты допускаются в незнании должным образом этих материалов и неумении их использовать. Речь даже не идет о не знании их хозяевами деревянных домов, их не знают или пренебрегают в монтаже и сами электрики, 70% электриков самоучки, не имеющие должного образования, навыков и опыта, знаю по собственному опыту работы в этой сфере. Но самое страшное не это, а то что эти горе электрики даже не стремятся обучиться знаниями данной профессии в большинстве случае их познания в данной сфере не многим отличаются от ваших.

Выбираем провод

Начать электрику деревянного дома стоит конечно же с составления . Далее, необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или малоподверженные горению провода:

, ВВГнг-П(А) - медный провод с цельной жилой, может быть двух, трех, четырех и пяти жильным. Имеет двойную изоляцию. Внутренний слой состоит из поливинилхлоридной изоляции, с применением разноцветной окраски жил. Наружный слой состоит из негорючей композиции пластика. Приписка в марке провода "нг" - означает, не подвержен горению. Температура использования провода от +50 до -50 градусов Цельсия. Буква (А) - обозначает категорию не распостранения горения по ГОСТ Р МЭК 60332-3-22.
