При любом изначально необходимо зачистить контакты на 8-10 мм. Иногда на такое мероприятие уходит довольно много времени и нервов, особенно если жилы представлены тонкими медным волосками. Чтобы читатели « » могли быстро осуществлять электромонтажные работы, далее мы предоставим наиболее простые способы, а также инструмент для снятия изоляции с проводов и кабелей!
Какой инструмент использовать?
Нож электрика
Проще всего снять изоляцию с провода при помощи обычного ножа. В этом случае верхний защитный слой снимается продольными надрезами, а сама оболочка контактов надрезается по кругу, немного вонзив лезвие внутрь. В данном случае Вы не потратите много времени на такое занятие, но есть риск повредить проводник, особенно если витки тонкие.
Если Вы и решили применять нож, то желательно использовать специальный, лезвие которого немного изогнуто для удобства выполнения зачистки. Обратите внимание на рукоятку, она обязательно должна быть изготовлена из материала, который не проводит ток.
Опытные электрики советуют снимать изоляцию провода ножом по следующей технологии:
- Кладете проводник на стол.
- Прижимаете указательным пальцем левой руки (если Вы правша).
- Другой рукой берете инструмент для снятия изоляции (в этом случае нож) и немного вдавливаете в защитную оболочку.
- Указательным пальцем левой руки медленно прокручиваете материал на один полный оборот (очень удобно, если Вы решили снять оболочку с круглого силового кабеля).
- Стягиваете отрезанный кусок изолирующего материала (может быть ПВХ, резина, силикон и даже бумажная оболочка).
Вот и вся сущность работы. Как Вы видите, ничего сложного нет, однако существует высокая вероятность повредить контакт, что делает данный способ не очень эффективным.
Видео: как пользоваться ножом электрика
О том, мы рассказывали в отдельной статье. Пошаговая инструкция с фото примерами доступно объясняет всю сущность работ!
Паяльник
Второй способ снятия изоляции с провода и силового кабеля – использовать паяльник. В этом случае жало разогревается до необходимой температуры, после чего Вы по аналогии с предыдущим вариантом снимаете оболочку (прокручиваете пальцем проводник, прислоняя паяльник к изоляции). В результате лишний кусок оболочки легко отделяется от оставшейся части. Недостаток такого метода в том, что при контакте материала с нагретым жалом по помещению пойдет неприятный запах. К тому же паяльник не рекомендуется применять, если оболочка резиновая.
Кстати аналогичным методом можно использовать и другой инструмент – так называемую «обжигалку». При ее использовании Вы услышите все тот же неприятный запах, поэтому использовать ее нужно только в крайних случаях.
Съемник
Существуют также универсальные инструменты для снятия изоляции с проводов и кабелей, именуемые ручными зачистителями. Такие изделия боле функциональны, т.к. позволяют в ручном режиме регулировать диаметр жил, чтобы при обрезке не повредить их. Пользоваться зачистителями довольно просто – фиксируете нужный контакт и прокручиваете по направляющей стрелке на один оборот (как показано на фото).
На рынке также существуют специальные съемники для того, чтобы снять изоляцию из сшитого полиэтилена не обжигая ее. Такие инструменты имеют высокую цену (свыше 6000 рублей) и применяются в промышленных целях, поэтому на их обзоре мы не будем останавливаться подробно.
Видео обзор профессионального съемника:
Как снять изоляцию провода из сшитого полиэтилена?
Стриппер
Ну и последний, лучший по отзывам электриков метод – использование инструмента, который называется стриппером. Данное устройство предназначено именно для автоматического снятия изоляции с проводов. Конструкцией предусмотрен не только регулятор сечения, но и специальные кусачки, а также кримпер (применяется для обжима наконечников). Пользоваться стриппером несложно: кабель фиксируется в зажимных губках, рукоятка сжимается и разжимается. Итог – быстро оголенная жила без повреждений. Его можно применять для того, чтобы счистить изолирующий материал с наиболее популярных типов проводников: , и многих других.
На самом деле, если Вы уже решили заниматься электромонтажными работами, то обязательно купите стриппер. Стоимость модели для любителей не превышает 1000 рублей (обычно 300-500 рублей).
В то же время преимущества инструмента в следующем:
- используется как при очень тонком сечении, от 0,05 мм 2 , так и при толстом — 6 мм 2 ;
- может дополнительно использоваться в качестве кусачек и пресса;
- применяется при любом виде изолирующего материала: силиконе, поливинилхлориде, резине, фторопластовой оболочке:
- легко может снять оболочку даже со шлейфов, витой пары и многожильных проводов;
- не повреждает токоведущую часть как у алюминиевого, так и у медного провода;
- простой в использовании;
- недорогой.
Как Вы видите, у данного устройства масса преимуществ и совсем нет недостатков, по сравнению с альтернативными вариантами. Именно поэтому рекомендуем Вам выбрать стриппер для снятия изоляции с проводов и разделки кабеля. У этого инструмента множество положительных отзывов на тематических форумах от специалистов в области электроники.
Наглядное преимущество стриппера по сравнению с ножом и пассатижами
В полевых условиях много электрики используют собственные зубы для того, чтобы снять защитную оболочку. Обращаем Ваше внимание на то, что такой способ довольно опасен для эмали зубов, поэтому использовать его крайне не рекомендуется! По возможности лучше возьмите пассатижи либо бокорезы, у электрика они всегда должны быть под рукой!
Видео обзор использования всех инструментов
Выше мы рассказали Вам о том, какие бывают инструменты для снятия изоляции с провода и как ими правильно пользоваться. Сейчас хотелось бы уделить внимание правилам удаления наиболее популярных изоляционных материалов.
- Если нужно снять оболочку коаксиального кабеля, разбейте процесс на два этапа. Сначала необходимо паяльником удалить наружную оболочку, пройдя жалом в продольном направлении. После этого верхняя оплетка убирается и скручивается, чтобы появился доступ к полиэтиленовой изоляции центральной жилы. Последнюю в свою очередь можно удалить ножом либо одним из специальных инструментов, о которых мы говорили выше.
- Чтобы зачистить изолирующий материал эмалированного провода, рекомендуется использовать нож либо паяльник. Первый вариант подойдет в том случае, если сечение жилы свыше 0,2 мм.кв. В том случае, если жила тоньше, необходимо использовать паяльник для удаления эмалированного покрытия. Также можно аккуратно удалить эмаль наждачной бумагой, счищая ее поступательными движениями.
- Резиновое покрытие лучше удалять специальным инструментом для снятия изоляции с провода. Как мы уже говорили, паяльник и обжигалка здесь неуместны.
- Если нужно счистить оболочку посередине длинного кабеля, используйте нож электрика. Аккуратно проведите лезвием по защитному слою в нужном месте, после чего удалите ненужный участок материала.
- Чтобы снять бумажную изоляцию с кабеля, используйте все тот же нож. Другим инструментом сделать это более проблематично.
Для соединения проводов между собой, подключения к контактным группам, либо оконцовки (использование клемм, гильз, и прочего) их необходимо зачищать.
Освобожденный от изоляции кончик кабеля становится самым слабым звеном всей многометровой проводки. Если металлическая жила потеряет в сечении или прочности, характеристики, заложенные производителем, будут сведены на нет. Как снять изоляцию с провода, чтобы не нарушить его свойств?
При нанесении защитного покрытия, приходится решать противоположные задачи. Оболочка должна быть прочной, но гибкой. Обеспечивать защиту от проникновения влаги, в то же время легко сниматься с жилы.
Какие повреждения могут быть нанесены токопроводящей жиле, при неаккуратной зачистке
- Уменьшение диаметра (а стало быть сечения) проводника.
- Появление изломов, а стало быть снижение прочности.
- Появление скрытых повреждения из-за сгибания и растягивания.
- Уменьшение количества проволочек в многожильных кабелях.
- Оставленные фрагменты изоляции на поверхности токоведущей жилы.
Большинство опытных электриков имеют свои секреты очистки проводов от изоляции: кто-то снимает оболочку зубами, у многих есть специальный (точнее любимый) инструмент. Все способы хороши, если при этом не страдает проводник, и не наносится ущерб здоровью. Мы расскажем о правильной методике.
Как зачистить провод, сохранив его свойства
Начнем с простых способов.
Нож
Используется универсальный инструмент: обычный перочинный или канцелярский.
Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.
Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.
По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.
Термический способ
Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.
Важно! Если применяется термический способ обработки проводников, необходимо обеспечить вентиляцию помещения. Любое покрытие при нагреве выделяет токсичный дым.
Если необходимо быстро зачистить провод, а режущих инструментов нет - можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.
Существуют термические инструменты промышленного исполнения.
Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.
Преимущество проволочных термоэлементов:
- Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
- Тонкая линия расплава не приводит к перерасходу материала.
- Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.
Единственное ограничение - это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.
Механические приспособления для снятия изоляции с проводов промышленного исполнения
Самый популярный инструмент электрика - «Комплекс снятия изоляции», известный под аббревиатурой КСИ.
Принцип действия следующий:
При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.
Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.
Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок - процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.
Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.
Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.
Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.
Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.
Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.
С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.
После чего оболочка легко снимается, не повреждая центральный проводник.
Зачистка проводников с лаковым покрытием
Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.
Меры безопасности
Зачищенный от изоляции проводник потенциально является источником опасности. После обработки провода, особенно в местах продавливания и задиров, следует замерить сопротивление изоляции. Это делается при вводе электроустановки в эксплуатацию, затем периодичность измерения изоляции электропроводки выполняется по утвержденному графику.
Если имеются повреждения, снижающие защитный способности оболочки - необходимо обрезать испорченный участок, или надеть на него диэлектрический кембрик.
Вот и всё, что мы хотели сказать об этом. Для полного понимания вопроса рекомендуем посмотреть видео.
Видео по теме
Большинство электромонтажных работ, связанных с подключением электроприборов и оборудования требует снятие изоляции и их зачистки. Выполнение этой операции при помощи ножа может привести к несоблюдению стандартов соединения проводов. Профессионально сделать такую работу помогает стриппер для снятия изоляции с проводов.
Как работают со стриппером?
Съёмник изоляции, называемый стриппером, предназначен удалять с концов проводов изоляционный материал, разделывать кабель при производстве электромонтажных работ. Почти для каждого вида проводов и кабелей нужна своя технология освобождения от изоляции и специальный инструмент. Его использование сокращает время работ, обеспечивает их высокое качество, снижает риск поражения током.
Принципиально стриппер представляет собой инструмент со встроенными лезвиями, позволяющий проводить нужные разрезы на проводах и удалять изоляционный материал без повреждения токонесущего провода. Стрипперы могут быть ручными, полуавтоматическими и работающими в автоматическом режиме.
Они могут выполнять функции удаления изоляционных материалов с:
- отдельных проводов;
- витой пары проводов;
- коаксиального кабеля;
- силового кабеля;
- оптического волокна.
Прежде чем приступить к снятию изоляционного покрытия необходимо определиться с размером калибровочного отверстия и длиной снимаемой изоляции. Если используется ручной или полуавтоматический инструмент, важно верно выбрать диаметр калибровочного отверстия. Провод не повреждается, если это отверстие меньше, чем толщина заизолированной части и больше, чем сечение проводящего металла. Размещение зачищаемого провода и лезвий для подрезания изоляции должно проводиться в соответствии с инструкцией по эксплуатации соответствующего инструмента.
Многие модели стрипперов оснащены встроенными ограничителями длины снимаемой изоляции. Она обычно определяется исходя из точки монтажа и геометрии разъёма или клеммы контакта. Правильно определённая длина позволяет многократно выполнять операцию с хорошим результатом. Неправильно определённая длина может создать опасность замыкания и опасность пожара. Для того чтобы своевременно выявить потенциальную опасность, следует, сняв первый раз изоляцию, проверить состояние металлического проводника, наличие повреждений, излишних срезов, надкусов. При обнаружении подобного провод следует обрезать и операцию провести заново. При необходимости скорректировать настройки инструмента.
Залогом успешной работы является соблюдение элементарных требований безопасности. Главным условием здесь является обесточивание кабеля, на котором ведутся работы. Важно исключить также возможность его несанкционированного включения. Если обстоятельства требуют работы на проводах под напряжением, необходимо использовать проверенный стриппер с рукоятками, обеспечивающими надёжную защиту от поражения электрическим током.
Простые и удобные
Эти устройства могут быть компактными и помещаться в ладони, а могут представлять собой небольшие станки, предназначенные для выполнения своих функций в промышленном производстве. Их конструкция в большинстве случаев тщательно продумана с учётом опыта электромонтажных работ и должна защищать рабочего от поражения электричеством.
Самые простые инструменты, напоминающие бокорез, оснащены лезвиями с выемками разного диаметра. Специальным ножом, имеющим прямое лезвие, быстро и аккуратно снимают оболочки с кабелей, не повреждая другие провода внутри кабеля. Они предназначены для очистки от изоляции проводов определённого сечения. Большинство из них позволяют регулировать глубину проникновения в изоляцию. Такие клещи обычно оснащаются кусачками и дают возможность делать обжимку клемм и наконечников проводов. Следует выбирать инструмент с покрытыми специальной изоляцией ручками красного или красного с желтым цветом. На них обычно имеется надпись об электроизоляции до 1000 V.
Ручные полуавтоматические клещи для снятия изоляции имеют две пары губок. Кроме того, регулируемый упор клещей даёт возможность точно устанавливать длину изоляции, которую предстоит снять с провода. Здесь отмеренный конец провода вставляется в клещи. Сжимание их рычагов приводит к надрезанию изоляции в нужном месте и снятию её губками с провода.
Силовой кабель очищается от изоляции с помощью специального зажима с лезвиями оригинальных конструкций. За счёт этого изоляция может надрезаться как поперёк так и вдоль. Предусмотрена предварительная настройка ножей в соответствии с толщиной изоляционного материала. Такой инструмент удобен при необходимости освободить от изоляции участок кабеля, находящийся, например, в его середине.
Другие виды и стрипперы побольше
Удобны в работе автоматические стрипперы. Они не требуют особой настройки и сами выбирают режим захвата провода. Для регулировки усилия в зависимости от твёрдости изоляции некоторые оснащены специальным устройством. Специальный ограничитель устанавливает длину очистки конца провода. Работающий в автоматическом режиме стриппер, приводимый в действие электромотором, зачищает изоляцию с провода, поданного в его рабочую зону. Есть такие автоматы, которые также обрезают, зачищают и скручивают провода многожильного кабеля. На некоторых производствах по вторичной переработке металлов применяются кабельные стрипперы с электроприводом для снятия с мощных телефонных и силовых кабелей свинцовой и стальной брони. Они могут в час перерабатывать до тонны кабеля.
Самые тонкие работы по снятию изоляции можно выполнять с помощью стриппера для витой пары проводов. Это, по сути, зажим, имеющий вмонтированное в него косое лезвие. Им очень аккуратно надрезается внешняя изоляция кабеля, в том числе коаксиального. Специальный стриппер для коаксиального кабеля имеет два лезвия, которые одновременно надрезают внутреннюю и внешнюю изоляцию этого кабеля. Существует ручной портативный стриппер типа «прищепка» с тремя лезвиями. Точную настройку инструмента с учётом толщины внешней изоляции и центральной жилы позволяют обеспечить сменные вставки зажима, что обеспечивает работу с проводами различного диаметра. Благодаря подобному инструменту быстро подготавливается кабель для монтажа обжимных коннекторов.
Особой точности требуют стрипперы, используемые в оптоволоконных системах. Здесь геометрические параметры лакового слоя, который снимается, предельно малы. Повреждение стекла самого волокна совершенно недопустимо. Поэтому стриппер для этих целей, по сути, представляет собой инструмент высочайшей точности и немаленькой цены. Для работы с ним требуется соответствующая квалификация.
Чтобы цена отвечала качеству
Сегодня стриппер для снятия изоляции с проводов можно купить без больших проблем. Компании, торгующие инструментами для электромонтажных работ, предлагают изделия обширной номенклатуры, различных производителей. Можно выбрать простенькие клещи для снятия изоляции рублей за 400-600. Однако их качество может соответствовать цене. Добротный инструмент с надёжно изолированными ручками вполне можно приобрести за 1200-1500 рублей.
Инструмент для профессионалов, отличающийся долговечностью и высокой электрозащитой будет стоить 2,5 — 5 тыс. рублей. Их режущие части делаются из высокопрочной стали, и прекрасно заточены. Как правило, качество изоляции проверяется под высоким напряжением в специальной ванне. Собираясь приобрести этот ответственный инструмент, не стоит спешить. Не мешает потратить время, чтобы посоветоваться со знающими людьми, консультантами магазинов. Это поможет приобрести современное изделие хорошего качества по оптимальной цене.
Электромонтаж любой сложности, почти всегда сопровождается зачисткой концов провода. Для этих целей используются самые разные приспособления. Какой выбрать инструмент для зачистки изоляции проводов, и как им работать, подскажет статья.
При величине тока, проходящего через проводник, превышающей расчетные номинальные значения, нарушается баланс в работе электросети, что приводит к перегреву слоя изоляции, а при критических значениях — к расплавлению металлических элементов проводов. На этом принципе работают электрические сварочные аппараты.
Уменьшение толщины проводника приводит к возрастанию его электрического сопротивления, снижению эксплуатационных характеристик. Такой провод не будет выдерживать требуемых токовых нагрузок, но при меньших их значениях может работать достаточно долго. Помимо этого, дополнительно снижаются механические свойства.
Как влияет поперечное сечение проводника на величину тока, пропускаемого через него, можно определить, используя закон Ома.
Из рисунка видно: если приложить большое усилие на нож, прорезающий слой изоляции, то лезвие, после входа в металл, нарушит площадь поперечного сечения и структуру провода. Как прорезается металл наглядно видно на фото.
Совет: При снятии слоя изоляции с провода, необходимо следить за состоянием металлической жилы, не допускать на ней царапин и надрезов. Даже при незначительной их глубине, со временем может произойти значительное уменьшение площади сечения, что станет причиной отказов и сбоев в работе оборудования.
Принцип зачистки проводов от изоляции
В профессиональных инструментах используются два принципа удаления с кабеля защитного покрытия:
- Разрыв. Такой способ можно сравнить с зачисткой проводов зубами, когда кусок изоляции, зажатой между зубами, отрывается от остального слоя покрытия с усилием, направленным вдоль проводника.
- Разрезание. В этом случае, режущая кромка прорезает защитный слой по кругу, без повреждения токонесущей жилы. Затем, часть отрезанной трубки снимается с проводника с небольшим усилием.
Профессиональные инструменты для снятия изоляции с проводов, бывают:
- Ручными.
- Полуавтоматическими.
- Автоматическими.
Для работы с небольшим количеством проводов в домашних условиях, можно использовать простые способы зачистки их концов.
Простые способы зачистки проводов
Снятие изоляции с кабельных концов можно выполнять двумя способами:
- Тепловым воздействием . При этом используется разогрев жилы до температуры плавления изоляции. Это осуществляется:
- Проплавкой изоляционного слоя ПХВ паяльником, а затем снятие покрытия плоскогубцами. Большой недостаток — наличие ядовитого испарения и коррозия на жале паяльника.
- Зажигалкой.
- Разогретой нитью нихрома.
Такие приемы лучше использовать для тонких, небольшой мощности проводников, которые используются в электронике, устройствах связи, аудиоаппаратуре с многожильными мягкими проводниками, работающими в цепях, где напряжение примерно 5 вольт.
Совет: Такие способы стоит использовать лишь при одноразовой зачистке небольшого количества проводов.
- Механическим срезанием. Метод основан на удалении защитного слоя режущими кромками инструмента. В домашних условиях, для этих целей лучше всего использовать нож для снятия изоляции с проводов.
Электрики часто изготавливают нож своими руками. Для этого:
- Берут обломок от пилы ножовочного полотна по металлу с небольшим лезвием.
- Затачивают его на наждачном станке, чтобы придать инструменту форму острого, тонкого клина.
- Рукоятку выполняют плотным наматыванием проволоки, на которую наносят несколько слоев изоленты.
Таким полотном отлично срезается слой поливинилхлорида, но неправильная работа с ножом легко повреждает металл меди или алюминия, близко расположенный к изоляции.
Совет: При использовании такой самоделки, плоскость заточки клинка следует очень аккуратно направлять под острым углом к срезаемому слою изоляции, что позволит при касании инструмента к металлической жиле скользить по ней, а не врезаться.
Как быстро снять изоляцию с медного провода в домашних условиях, подскажет видео.
Инструменты для профессионалов
Профессиональный инструмент для снятия изоляции с проводов — это:
С некоторыми из них знакомит таблица:
| Название инструмента | Особенности |
|
|
Конструкция не позволяет выполнять большой объем работ, но они незаменимы при срочном ремонте.
Инструмент, с помощью винта, можно настроить на толщину провода, диаметр которого до 5 мм. Пассатижи подойдут для зачистки большого количества проводов одинакового диаметра в одном месте. |
|
|
Такое многофункциональное приспособление для снятия изоляции с проводов позволяет резать кабель, точно удалять изоляцию фасонным ножом. |
|
|
Таким многофункциональным инструментом можно снимать изоляцию с круглых и коаксиальных кабелей, особенно больших диаметров. Снятие своими руками изоляции на кабеле выполняется в такой последовательности:
|
|
|
Существуют ножи самой различной формы, которыми можно выполнять продольный и поперечный рез изоляции.
Наиболее популярными являются инструменты с крючкообразным загибом лезвия, как на фото. |
|
|
Наличие винта позволяет подстраивать клещи для снятия изоляции с проводов под разные диаметры.
Для этого провод слегка прикусывается и прокручивается, а затем стягивается надрезанная оболочка. Ими удобнее работать в труднодоступных местах. |
|
|
Для профессионала это самый быстрый инструмент, не допускающий повреждения жилы, где нужна высокая точность зачистки и большая скорость выполнения операций. |
|
|
Механический стриппер, настраивается самостоятельно под любой диаметр кабеля, а затем снимает изоляцию с него, без повреждения жилы.
Цена изделия достаточно высокая, но и пользоваться инструментом может и профессионал, и новичок. В этом случае не требуется выполнять настройку под необходимый диаметр провода, стриппер аккуратно удаляет изоляцию с любого провода с диаметров до 6 мм. |
Как пользоваться стриппером
Принцип работы приспособления заключается в следующем:
- Губки первоначально врезаются в изоляцию.
- Захватывают провода с двух сторон. На губках имеются специальные глубокие насечки, расположенные под некоторым углом.
- После обжима изоляции, губки работают как плуг, совершают поступательное движение, что приводит к углублению вреза и удержанию насечек в изоляции.
- Резким рывком губки расходятся по сторонам. В результате этого разрывается изоляция, которую легко можно снять.
Совет: Для разрыва изоляции необходимо сделать именно рывок, а не равномерное раздвигание губок стриппера.
- За такой резкий рывок отвечает задняя металлическая пластина на инструменте, прикрытая пластиковыми крышечками. На ней расположено отверстие, куда входит конический металлический штифт небольшого размера.
- При надавливании на рукоятки инструмента с некоторой силой, происходит небольшой изгиб в основании металлической пластины. В результате этого она теряет зацепление со штифтом, что приводит к резкому расхождению губок.
- Регулировка силы рывка выполняется винтом микронастройки, изменением длины штифта.

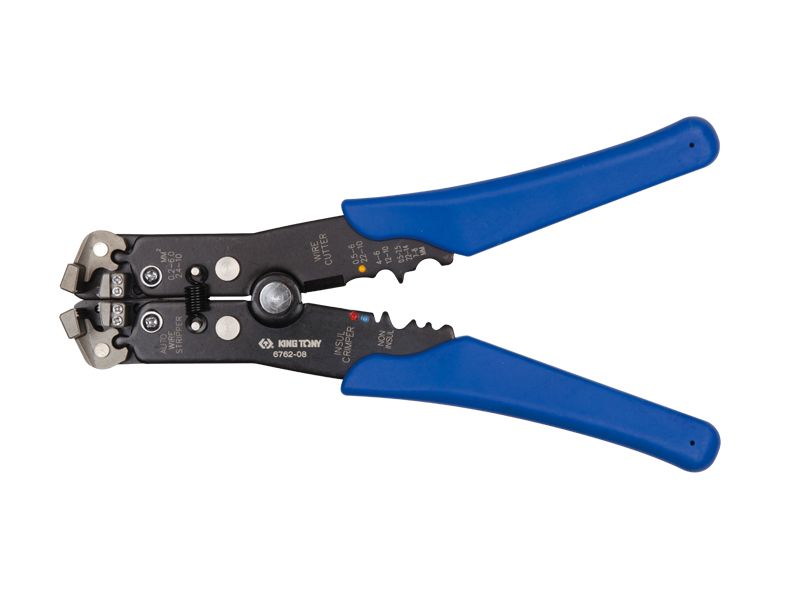

Такой прибор для снятия изоляции с проводов оснащен двумя парами губок. При работе концы зачищаемого кабеля помещаются в рабочую зону инструмента, смыканием ручек лезвия надрезается изоляция, а губками снимается с жилы.
Для примера приведена инструкция по снятию изоляции автоматическим стриппером с провода сечением 2.5 мм²:
- Провод укладывается до упора между губками.
- Рукоятки слегка сжимаются, что приводит к зажиму провода губками.
- При нажатии на рукоятки до конца, изоляция снимается.
Такое устройство для снятия изоляции с проводов оснащается дополнительно кусачками и выступами для обжима наконечников. Это очень удобно, когда необходимо срочно обжать наконечник, а нормального кримпера поблизости нет.
Однако пользоваться им не очень удобно. Имеется еще и ограничитель длины изоляции, которую нужно зачистить.
Чтобы не возникало проблем при зачистке проводов, следует соблюдать несколько правил:
- Для снятия оболочки коаксиального кабеля, процесс необходимо разбить на два этапа:
- Удалить паяльником наружную оболочку, при этом жалом нужно пройти в продольном направлении.
- Убрать верхнюю оплетку, чтобы добраться к полиэтиленовой изоляции, расположенной на центральной жиле. Эта изоляция легко удаляется ножом или другим инструментом.
- Зачищать изоляционный слой эмалированного провода лучше ножом, при сечении жилы более 0,2 мм², или паяльником, для меньшего сечения. Эмаль можно аккуратно удалить наждачной бумагой, выполняя поступательные движения.
- Покрытие из резины лучше убирать специальным инструментом для удаления изоляции с провода.
- Для очищения оболочки посередине длинного кабеля, лучше применять нож электрика.
- Бумажная изоляция с кабеля, легче счищается ножом.
Снятие изоляции с проводов – ответственный момент. От качества используемого инструмента и квалификации его владельца зависит надежная система электрической цепи.
При проведении любых электромонтажных работ, вне зависимости от того, используется ли новая электропроводка или проходит ремонт существующей электросети, приходится выполнять соединения проводов и кабелей. Не имеет значения, какую жилу надо подключить, алюминиевую или медную, в любом случае нам понадобится инструмент для снятия изоляции с проводов. В зависимости от того, как устроена изоляция жил проводов – покрыта она слоем лака или имеет пластиковую оболочку, – в каждом конкретном случае могут потребоваться различные методики ее снятия.
Устройство проводов и кабелей
Как правильно зачистить провод можно понять тогда, когда знаешь точно, как он устроен, из каких материалов сделан, для чего предназначен.
Сразу определимся, что проводом называют одну или несколько жил электропроводящего материала (медь, алюминий и т. д.), поверх которых выполнена оболочка из диэлектрика (фазная изоляция). Кабель представляет собой два или несколько проводов, покрытых общей изоляционной оболочкой (поясная изоляция), которая может быть выполнена в несколько слоев в зависимости от функционального предназначения. А вот под диэлектриком понимают вещество, которое не проводит электрический ток, еще его называют изолятором или изоляционным материалом.
Для изготовления фазной и поясной изоляции наиболее часто используют диэлектрические вещества в виде различных полимеров, таких как:
- поливинилхлорид (обозначают аббревиатурой в маркировке проводов – ПВ);
- полиэтилен высокого давления (ПП);
- (ПФ);
- некоторые другие.
Нанесение полимерной оболочки на металлические жилы производят на специализированном оборудовании методом экструзии. Также изоляцию проводов делают из кремнийорганической резины (КГ), каучука, пропитанной кабельной бумаги, в виде оплетки из волокнистых материалов и многих других диэлектрических веществ. Кроме этого наряду с изоляцией применяют защиту от механических повреждений для кабелей, которые прокладываются в земле, и открытым способом — в виде броневой оболочки (Б), сделанной из свинца, алюминия или намотанной на кабель тонкой стальной полосы, покрытой слоем битума.
Таким образом, в зависимости от устройства диэлектрической оболочки и материала, из которого она сделана, становится понятно, что для каждого вида кабеля будет требоваться разный по функциональным возможностям инструмент, способный качественно удалить изоляцию.
Назначение проводов и кабелей
Как снять изоляцию с провода, чтобы при этом не повредить его, также зависит от понимания, для чего он предназначен и какую функцию будет выполнять в работе.
Так, по функциональному назначению провода и кабели делятся на:
В зависимости от своей функциональной принадлежности все они имеют существенные различия: медная жила телефонного провода имеет самое большое сечение в 0,5 мм2 и тонкую изоляцию, а жила из той же меди силового электропровода до 1 кВ начинается с 1,5 мм2 и должна иметь толщину изоляции, которая гарантировано будет исключать возможность электрического пробоя.
Поэтому для того, чтобы качественно зачистить провода от изоляции и произвести безошибочное удаление оболочки с кабеля, необходимо применять разные по функциональным возможностям инструменты и приспособления.
Существует много способов зачистки проводов. Ручные инструменты, которые используют для снятия изоляции с кабеля, можно условно разделить на:
Если с первой категорией инструмента для очистки справится каждый, то для второй группы уже понадобятся некоторый опыт и навыки, а вот третья категория профессиональных приспособлений, позволяющая производить как простые работы, так и снятие изоляции со специального кабеля, уже будет требовать определенных знаний и практики в работе.
Простые приспособления для зачистки
К простым или подручным средствам, которыми можно без труда произвести снятие изоляции, можно отнести обычные инструменты, которые есть в каждой домашней мастерской.
Здесь на первом месте, конечно, расположился нож, как наиболее часто применяемый в быту инструмент для удаления изоляции. Основное требование, которое предъявляется к ножам для разделки кабельной продукции – относительно небольшие размеры, короткое и прочное лезвие, а также не помешает, чтобы была изолирована рукоятка. Подойдут канцелярские и любые строительные ножи. Но и в этой категории есть специальные ножи, изготовленные с учетом специфики работы, — они имеют толстую диэлектрическую ручку и короткое прочное лезвие специальной формы, их всегда можно купить в строительном магазине по продаже электротехнической продукции или инструмента.
Силовые провода небольших сечений можно зачистить с помощью острых кусачек или бокорезов, но при этом потребуются аккуратность и определенные навыки, чтобы не перекусить жилу не рассчитав усилие.
Снимать изоляцию из полиэтилена простых телефонных проводов лучше всего прогревая их жалом паяльника, так как изоляция легко плавится, а тонкий медный провод при этом не повреждается. Проделать эту же операцию с помощью ножа и не обрезать медные жилы достаточно сложно без опыта.
Очистить лаковое покрытие медного проводника можно с помощью мелкой наждачной бумаги, а также нагревая участок провода паяльником на таблетке ацетилсалициловой кислоты, при этом можно также сразу и залудить очищенное место будущего контакта, исключив возможность его окисления в дальнейшей эксплуатации.
Полупрофессиональный инструмент
К полупрофессиональной категории можно отнести:
- стриппер для снятия изоляции с проводов;
- ручной регулируемый стриппер для внешней изоляции кабеля;
- диэлектрические клещи для снятия изоляции;
- полуавтоматический стриппер с функцией обрезки;
- щипцы для снятия лакового покрытия;
- стриппер для коаксиальных кабелей.
Все вышеперечисленные инструменты для снятия изоляции имеют ряд существенных достоинств, таких как:
- доступная цена;
- не очень сложная и надежная конструкция;
- простая эксплуатация.
Поэтому, внимательно прочитав инструкцию по использованию и немного потренировавшись, каждый желающий сможет овладеть навыками работы с таким специализированным инструментом.
Функциональные возможности, заложенные в этой категории инструмента, позволят сделать работу с кабельной продукцией менее трудоёмкой и более качественной. Так, удаление поясной изоляции кабеля стриппером для внешней изоляции гарантировано оставит невредимым фазное покрытие проводов.
Профессиональные инструменты и специальные приспособления
Прогресс не стоит на месте, поэтому для повышения производительности труда и высокого качества работ в продаже есть категория инструмента, разработанная и созданная профессионалами. Она применяется как при выполнении рядовых задач, так для специальных видов работ с особой сложностью.
Как правило, профессиональные инструменты способны делать несколько операций сразу. К примеру, чтобы сделать коммуникационное соединение двух компьютеров витой парой, состоящей из 4 пар одножильных медных проводников сечением 0,5 мм2, необходимо прикрепить штекеры на концы сетевого кабеля. Вот эту операцию и выполняет кримпер, умудряясь за одно нажатие очистить изоляцию сразу на всех восьми проводах, обжать их и закрепить штекер на конце кабеля.
Имейте в виду, что никакой нож не заменит настоящий съемник изоляции с проводов, если речь идет о качественном выполнении электромонтажных работ. Старайтесь выбирать и использовать в своей работе только профессиональные инструменты и специализированные приспособления.
