При возведении такой сложной конструкции, как мансардная крыша своими руками следует учитывать массу самых разных факторов. Прежде всего необходимо выбрать вид кровли, которых существует немало. Далее нужно составить проект с расчетом стропильной системы , уклона скатов, площади крыши и количества необходимых для ее строительства материалов.
Возводится кровля по определенным технологиям, нарушать которые нельзя. О том, как сделать в загородном доме полноценный мансардный этаж и поговорим в этой статье.
Виды мансардных крыш
Прежде, чем начать разбираться в том, как правильно построить мансардную крышу, посмотрим, какие бывают разновидности подобных конструкций. Такие кровли различаются по форме и количеству скатов, углу их наклона, типу использованного кровельного материала, а также степени утепления. Выбор того или иного вида крыши зависит от самых разных факторов: архитектурного решения дома в целом, климатической зоны, в которой расположено здание, финансовых возможностей его хозяев и т.д. Мансарду в принципе допускается устраивать под кровлей любой конструкции.
Мансардные крыши бывают:
- Односкатными. Это самый простой в возведении тип крыши. Под односкатной кровлей в мансардном помещении будет только одна полноценная стена;
- Двухскатными. Устройство мансардной крыши данного вида также особой сложностью не отличается. Ее недостатком считается не слишком большая полезная площадь. Ведь углы помещения под двускатной кровлей образуют неиспользуемую «глухую» зону;
- Двухскатными ломаными. Этот вариант намного более удобен в плане устройства жилого помещения ;
- Шатровыми. Такая кровля устраивается в квадратных зданиях. Шатровая крыша имеет четыре одинаковых по величине ската;
Шатровая мансардная крыша устраивается в квадратных домах
- Вальмовыми. Это также четырехскатная мансардная крыша. Вместо фронтонов в конструкции предусмотрены скаты. Вальмовая кровля также очень удобна для устройства под ней мансарды;
- Многощипцовыми. Такие кровли имеют очень сложную конфигурацию;
- Пирамидальными, коническими, купольными. Кровли этого типа устраиваются на зданиях сложной формы.
Под мансарду может быть переоборудована крыша любой конструкции
Существует также собственно крыша мансардного типа. Ее конструкция предполагает вынос скатов достаточно далеко за пределы самого здания на специальных консолях.
На заметку: Своими руками чаще всего под мансарды устраивается двухскатная ломаная кровля. Технология ее возведения достаточно проста, а помещение в результате получается достаточно просторным.Как сделать расчет кровли
Для того, чтобы сделать расчет количества кровельного материала, утеплителя, гидро- и пароизоляционной пленки следует прежде всего определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если кровля ломаная и имеет сложную конфигурацию. При этом рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее вычисляется площадь каждой фигуры. Полученные результаты складываются.
Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr 2 , где r – радиус круга. Число п=3,14
Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли
- Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
- Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
- Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение . Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.
Продолжают монтаж мансардной крыши установкой нижних (наслонных) стропил. Для них подойдет брус сечением 50х150мм. Предварительно стоит изготовить шаблон из не слишком толстой доски. Один ее конец прикладывают к мауэрлату, а другой к прогону. Далее размечают форму запила и выпиливают его. По этому шаблону раскраивают стропила.
Для установки верхних (висячих) стропил размечают центр кровли. При этом к мауэрлату прибивается временная стойка и устанавливается крайняя затяжка. Далее готовится шаблон из доски и по нему вырезаются концы верхних стропил. По центру их скрепляют между собой металлическими пластинами. Затем нужно поставить подвесные стойки (брус 25х150мм). После этого нижние стропила укрепляют подкосами (доска 50х150 мм) и зашивают фронтоны.
Для крепления всех элементов стропильной системы применяют оцинкованные уголки, саморезы и гвозди.
Обрешетка
Проекты мансардных крыш могут предусматривать использование самых разных кровельных материалов. Очень часто можно видеть кровли из металлочерепицы или профнастила. Под них может быть установлена разреженная обрешетка. При использовании рулонных материалов монтируется сплошная.
Обрешетка мансардной крыши может быть сплошной или разреженной
Гидроизоляция и монтаж кровельного материала
Крыша мансарды своими руками получится надежной только в том случае, если будет устроена качественная гидроизоляция. Чаще всего для защиты кровель используется супердиффузионная мембрана. Монтировать ее начинают снизу. При угле наклона крыши от 15 до 30гр нахлест между рядами пленки должен составлять примерно 25см, при угле больше 30гр – 15-20см. Крепится пленка к стропилам посредством специальных скоб. Поверх пленки набивается контробрешетка. На нее и крепится кровельный материал.
Кровельный материал монтируется поверх гидроизоляционной пленки
Важно: При монтаже необходимо следить за тем, чтобы пленка не натягивалась. Материал должен слегка провисать. Таким образом обеспечивается вентиляция подкровельного пространства.Утепление
При соблюдении всех технологий утепления получится подходящая для обустройства жилого помещения мансардная крыша. Своими руками теплоизолятор обычно монтируется изнутри помещения. В случае монтажа утеплителя снаружи предварительно выполняется обшивка мансарды изнутри . После того, как укладка будет завершена, для того, чтобы плиты не выпадали, снизу их обтягивают проволокой, закрепляя ее к стропилам.
Утепление крыши домов с мансардой. Фото базальтовой ваты между стропилами
На заметку: Чаще всего для утепления мансард используется минеральная вата. Она ложится между стропилами плотнее, чем пенопласт. В результате исключается появление мостиков холода.Пароизоляция и обшивка
Мансарда двухскатной крыши устраивается с обязательным использованием пароизоляционного материала. Поверх ваты необходимо натянуть изоспан фольгой внутрь помещения. Над ним набивается контробрешетка под обшивку. Таким образом устраивается вентиляция. Изнутри мансарда обшивается гипсокартоном, вагонкой или фанерой.
Таким образом может быть возведена надежная мансардная крыша своими руками. Видео, представленное ниже, представляет процесс устройства кровельного пирога с укладкой утеплителя снаружи.
Как видите, процедура возведения мансардной крыши достаточно сложна технологически. Однако устроить дополнительное жилое помещение на даче своими руками, приложив немного старания, все же можно.
4
Последняя редакция: 03.12.2014
Крыша, под которой находятся жилые комнаты, называется мансардной. В этом строении потолок не предусмотрен. Такая конструкция позволяет увеличить общий объем помещения и сделать это с минимальными материальными вложениями. Крыши могут иметь различную форму, но наиболее популярная – двускатная ломаная крыша. В статье мы расскажем как правильно сделать мансардную крышу своими руками.
Проведение проектных работ
Прежде всего, необходимо провести исследования фундамента и стен. Конструкция ломаной крыши значительно сложнее и тяжелее типовой, поэтому для ее возведения требуется крепкая основа. В процессе изучения стен и фундамента требуется установить, выдержат ли они такой вид крыши. Если мансардная крыша планируется в ходе подготовки к строительству здания, то все особенности должны быть уже учтены при проектировании.
К выбору формы крыши нужно отнестись ответственно. Так как при ошибках в расчетах или при неверном выборе параметров, крыша может разрушиться, а вместе с ней и все несущие конструкции.
Лучше всего составление проекта доверить профессионалам. Современные технологии позволяют все необходимые расчеты произвести с использованием специальных компьютерных программ. С их помощью рассчитываются по исходным параметрам оптимальные углы наклона и другие характеристики. Тем более что все расчеты производятся с соблюдением СНиПов.
Уровень потолочной высоты есть главное требование удобного обустройства мансарды. Он должн быть от двух с половиной метров и выше. Ломаную линию крыши необходимо располагать на уровне около 2,8 метра. При этом в расчет берется толщина утеплительного слоя, выступы полов и отделки стен изнутри.
Перед началом монтажных работ надо составить четкий план-схему, с указанием всех линейных параметров здания, скатных углов и общей высоты дома.
Технические термины
- Брус, выполняющий опорную функцию, передающий нагрузку от нижних окончаний стропил на верхнее окончание стен сооружения, принято называть мауэрлат.
- Сооружение из брусов деревянных, которое образует основную форму крыши, носит называние стропил.
- Мощный брус, поддерживающий затяжки, а также равномерно распределяющий нагрузку между отдельными стропилами, называется подвеска.
- Фанерные листы или плоские доски, служащие для укладки кровельного материала, называются обрешеткой.
Каркас крыши
Сначала по всем четырем сторонам здания устанавливается мауэрлат, который представляет собой опорный брус, позволяющий передать нагрузку стенам дома от стропильной системы. Если основное строение выполнено из древесины, то мауэрлатом может быть или верхний брус, или верхнее бревно. В помещениях из кирпича или блоков, опорный брус крепится с использованием шпилек или анкеров, которые уже вмонтированы в стены при проведении кладки. Такой брус имеет сечение 10–15 сантиметров и изготавливается только из хвойных пород древесины. По внутренней поверхности стены дома выравнивается мауэрлат. То, что остается снаружи впоследствии, облагораживается с использованием декоративной кладки.
Опорный брус укладывается сверху на анкерные шпильки и плотно прижимается, так чтобы на его поверхности остались вмятины от шпилек. По этим отметинам сверлятся необходимые отверстия для последующего крепления. Разметить брус можно и с помощью рулетки, но первый вариант предпочтительней и точней. На поверхность стены укладывается гидроизоляция. В качестве ее можно использовать рубероид, уложив его в два слоя. На гидроизоляционный слой на шпильку надевается мауэрлат, и гайки затягиваются.
На стену из кирпича опорный брус устанавливается с использованием пробок из дерева. Балки перекрытия выполняются из хвойного бруса с размерами в поперечном сечении 100×200 мм. Эти балки укладываются на мауэрлат таким образом, чтобы они выступали за пределы стены на тридцать-пятьдесят сантиметров. Можно их уложить в специальные карманы, которые изготовлены при возведении стен. При укладке на мауэрлат балки крепятся при помощи металлических уголков и саморезов. Для того чтобы укладка бала ровной, сначала крепятся крайние балки, затем по натянутому шнурку устанавливаются промежуточные.
Обратите внимание! Балки перекрытия устанавливаются с шагом от пятидесяти до ста сантиметров. Однако специалисты советуют оптимальный шаг – шестьдесят сантиметров. Такое расположение межбалочного пространства позволяет укладывать теплоизолятор, не подрезая его.
Чтобы выровнять их по высоте, их подтесывают или применяют деревянные подкладки.
При монтаже стоек с использованием карманов в кладке, концы их обрабатывают специальной жидким гидроизоляционным материалом и заворачивают в рубероид. Выравнивание их производится по аналогичной схеме, с использованием шнура.
Стойки монтируют на балки, которые расположены по краям. Они производятся из бруса размерами сто на сто пятьдесят миллиметров в поперечном сечении.
Линия установки и высота заранее определены на соответствующем чертеже. Обязательно используется прибор под названием уровень, а также отвес для выравнивания стоек. Затем их на время скрепляют в перпендикулярном направлении с помощью укосов, закрепив их поперек и вдоль осевого сечения крыши.
Все эти меры принимаются для того, чтобы стойки были установлены без отклонений. Для укосин можно использовать любое дерево. Они крепятся к стойкам гвоздями. После того, как установлены стойки по краям, опять между ними натягивается шнур. По нему ориентируются при монтаже промежуточных стоек. Их шаг должен быть равен шагу балок. При проведении последовательности таких работ в итоге должно получиться два ряда стоек, которые имеют одинаковую высоту, и параллельные между собой.
Монтаж

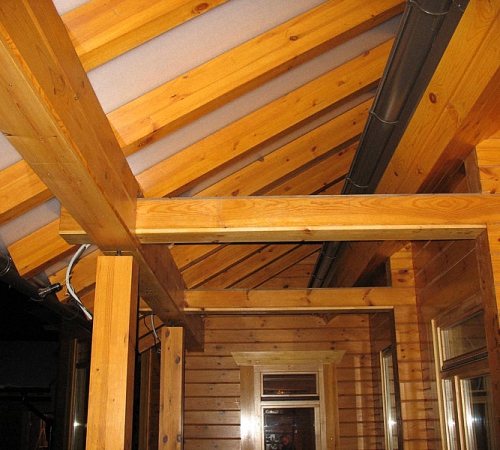

На уже установленные стойки укладываются и крепятся так называемые прогоны – доски пятьдесят на сто пятьдесят в поперечнике. Крепление производится гвоздями на сто пятьдесят мм, а также на металлические уголки, которые крепятся саморезами. Сверху на прогоны кладутся ригеля, которые изготавливаются из досок размерами: пятьдесят мм, толщиной и двести мм шириной. Узкая сторона их обращена вниз, что позволяет получить большую жесткость. На ригеля в процессе эксплуатации нагрузка оказываться не будет, поэтому такие их размеры считаются оптимальными. Но для исключения прогиба и увеличения надежности при монтаже, под ригеля дополнительно ставятся временные опоры. Это доски, толщина которых должна быть не меньше двадцати пяти миллиметров. Временно и сверху ригеля скрепляются досками, до тех пор, пока не начнется процесс установки стропил. Дополнительные крепления не устанавливаются по середине затяжки, чтобы они не стали помехой при проведении дальнейшего монтажа.
После того как ригеля, стойки и прогоны установлены и закреплены, должна получиться достаточно жесткая конструкция, которая ограничит помещение внутри мансарды. В дальнейшем она подлежит еще большему укрепления с использованием схваток и подкосов.
Нижние стропила делаются из досок размерами в поперечнике: пятьдесят на сто пятьдесят миллиметров. Для начала изготавливается шаблон из досок меньшей толщины. Так они быстрее и легче поддаются обработке. Прикладывая такую доску к верхнему прогону, мелом или карандашом на ней рисуют форму пропила, и потом по отметкам эта форма выпиливается. Шаблон прикладывается к прогону, в тех местах, где предполагается устанавливать стропила. Если во всех местах имеется полное совпадение, то верхнюю часть всех приготовленных стропил выпиливают по этому шаблону. Нижний конец стропил, который должен опираться на мауэрлат вблизи с балками перекрытия, вырезается по месту, где он будет крепиться. Стропила крепятся при помощи металлических уголков, саморезов и гвоздей.
Обратите внимание! Когда дело доходит до верхних стропил, нужно сначала отметить геометрический центр крыши. Делается это с использованием временной стойки, которая прибивается к мауэрлату одним концом и затяжке, расположенной с торца крыши.
Работа производится таким образом, чтобы один из краев этой временной доски соответствовал центру будущей крыши. По этому краю стропила выравниваются. Снова готовится шаблон из плоской доски, поперечными размерами двадцать пять на сто пятьдесят миллиметров. Он прикладывается к кромке ранее установленной доски на соответствующем уровне и к прогону, на который производится опирание нижних стропил.
Отмечаются запилы с обоих концов доски, и шаблон выпиливается по разметке. Проверка правильности определения центра производится путем прикладывания выпиленных частей шаблона к обеим сторонам крыши. Если при установке стоек выполнено условие параллельности, то никаких проблем с монтажом верхних стропил быть не должно. Ведь все они имеют совершенно одинаковые размеры.
Используя изготовленный шаблон, выполнятся нужное количество и соответствующей конфигурации стропильных ног. На смонтированные прогоны и устанавливаются стропила. В верхней части они скрепляются накладными металлическими пластинами с применением саморезов. В самом прогоне стропильные части вставляются в пропилы и крепятся с применением специальных металлических уголков и саморезов.
Обратите внимание! Для того чтобы стропила стояли строго вертикально, их дополнительно укрепляют подкосами. Нижним концом они устанавливаются на затяжки.
Аналогичным способом производится монтаж остальных стропил. Выбирая отрезки досок, размерами двадцать пять на сто пятьдесят миллиметров, крепятся подвесные стойки. Верхние края подвеса крепятся в месте, где соединяются стропила, а нижние края к затяжке.
На стропила, которые расположены в нижней части, устанавливаются подкосы. Изготавливаются они из досок размерами в поперечном сечении пятьдесят на сто пятьдесят миллиметров. Они упираются косым нижним срезом в несущую балку и крепятся металлическими уголками. Верхние же края прибиваются гвоздями к стропильным ногам с боку. Дополнительно просверливаются сквозные отверстия. В них вставляются болты и затягиваются гайками. Когда нижние подкосы установлены, все временные крепления убираются.
Теперь очередь за зашивкой фронтонов. Они обшиваются таким образом, чтобы оставались места для дверных и оконных проемов. При укладке балок перекрытия в стенные карманы, на нижние стропила укрепляют специальные доски, которые продолжают линию стропил и образующих свеса крыши. Они называются кобылки.
Если укладка производится на мауэрлат, то необходимости в использовании кобылок нет.
Теперь нужно сделать обрешетку. Тип ее зависит от кровельного материала. При использовании рубероида или толи обрешетка монтируется сплошная, без просветов. В обязательном порядке на обрешетку укладывается гидроизоляционный материал. После этого можно приступать к укладке кровельного материала. Если построена мансардная крыша ломаной конфигурации, то она в утеплении не нуждается. Утеплению подлежат стены и потолок.
Подстропильное помещение довольно просторное, что обеспечивает хорошую вентиляцию чердачного помещения. При этом в летнее время уменьшается нагрев всех комнат мансардного помещения, а зимой обеспечивается дополнительная теплоизоляция. С этой целью во фронтонах оставляют окошки, для улучшения вентиляционного процесса.
Обрешетка предназначена для выполнения ряда функций:
- перераспределение и передача веса кровельного настила на стропила;
- выполнение дополнительной связки системы стропил;
- основание для монтажа кровельного полотна.
Обрешетка бывает одно- или двухслойная, сплошная или с разряжением. При устройстве крыши из волнового шифера, металлочерепицы обрешетка выполняется из досок, которые крепятся к брусьям стропил гвоздями. В этом случае расстояние между соседними досками может варьироваться в диапазоне 15-30 сантиметров. Окончательно принимается решение при использовании конкретного вида покрытия.
Сплошной вид обрешетки применяется при монтаже мягкого кровельного рулонного материала. В этом случае используется влагостойкие листы фанеры или ориентировано стружечные плиты. Может использоваться сосновый древесный материал, в виде обрезной доски.
Обратите внимание! При монтаже такой обрешетки надо учитывать, что материал, уложенный на обрешетку, будет повторять все контуры ее внешней поверхности. Тогда каркас должен быть прочным и ровным.
При укладке материала обрешетки нужно применять специальный строительный шнур, с помощью которого доски или плиты лягут ровно, строго параллельно друг другу. Материал перед креплением надо обработать антисептиком, что позволит защитить его от грибковых образований, преждевременного гниения и появления сырости.
Материал для изготовления обрешетки должен быть качественным и ровным, предпочтение отдается древесине первого или второго сорта, без многочисленных сучков и каких-либо других дефектов.
Обратите внимание! Обязательное требование – дерево должно быть предварительно высушено, в противном случае произойдет коробление досок при высыхании.
Для наглядности процесса монтажа мансардной крыши можно в интернете посмотреть видеоролики.
Фото
Видео
Как утеплить мансардную крышу для комфортного нахождения в помещении.
Мансардный этаж – это более просторный и грамотно подготовленный для жизни чердак. Особенности помещения диктуют свои условия и в отношении кровли. Обустройство мансардной крыши не требует от исполнителя наличия каких-то специальных знаний и навыков. Достаточно подготовить необходимые инструменты, детально ознакомиться с инструкцией и во всем следовать ее рекомендациям.
Существует несколько разновидностей крыш мансардного типа. Ознакомьтесь с особенностями каждой из таких крыш и выберите самый подходящий вариант. Основные моменты технологии возведения являются общими для всех разновидностей конструкции.
Самый простой вариант – это односкатная мансардная крыша. Такая конструкция выполняется с некоторым уклоном. Применяется довольно редко, т.к. из-за уклона уменьшается полезная площадь мансардного помещения.
Наиболее популярным вариантом является двускатная мансардная крыша. Внутри подкровельного помещения будет комфортно и просторно. Двускатная крыша проста и выгодна в обустройстве.
Является разновидностью двускатной конструкции. В данном случае скаты будут не ровными, а ломаными. Обычно ломаные крыши используются в случаях с небольшими домами.
Вальмовая кровля состоит из четырех скатов. Стропильная система вальмовой кровли несколько усложняется.
Полувальмовая крыша представляет собой разновидность четырехскатной кровли. В этом случае под полувальмой принято понимать тот скат, который как бы срезает часть торцевой стороны двускатной кровли. Срез может проходить снизу и образовывать трапецию, либо же вверху и создавать треугольник.
Интересными разновидностями шатровой мансардной крыши являются пирамидальные и конические кровли . Лучше всего подобные конструкции смотрятся на многоугольных домах и зданиях круглой формы. Прекрасно сочетаются с кровлями других типов.
Применяются довольно редко. Подобная конструкция имеет плавную параболическую либо циркульную форму. Ранее подобные крыши широко использовались при обустройстве домов прямоугольной формы.
Из чего состоит конструкция мансардной кровли?
Мансардная крыша в разрезе представляет «пирог», состоящий из нескольких слоев.
Руководство по расчету мансардной крыши
Мансардная кровля рассчитывается по предельно простой схеме. Важно учитывать не только полезную, но и глухую площадь чердачного помещения. В данном случае полезной будет считаться зона, в которой расстояние между потолком и полом составляет более 90-100 см. Остальные же места традиционно считаются глухой зоной. Жить в таких участках невозможно, но на их месте можно установить разнообразные полочки и прочие хозяйственные принадлежности.
Рассчитайте суммарную площадь кровли. На этом этапе вам пригодится план крыши. Разбейте пространство на несколько простых фигур, рассчитайте площадь каждой из них, а затем просуммируйте полученные значения для определения суммарной площади кровли.
Прежде чем вы приступите к строительству мансардной кровли, обратите свое внимание на ряд важных мелочей, к числу которых относятся особенности теплоизоляции конструкции, порядок размещения оконных проемов и т.д.
Отдельного внимания заслуживает допустимый угол наклона кровельного ската .Если уклон будет превышать допустимое значение, площадь мансардного помещения существенно уменьшится. Этот момент индивидуален и подбирается с учетом площади мансарды и других важных параметров.
Выберите подходящий тип системы стропил. Стропила, как отмечалось, способствуют равномерному распределению нагрузки на стены. Дополнительно благодаря стропильной системе обеспечивается надежная защита дома от разного рода неблагоприятных атмосферных воздействий.
Простейшим вариантом мансардной кровли является конструкция треугольной формы. Сложнее всего сделать мансардную крышу с изломом. При отсутствии соответствующих навыков настоятельно не рекомендуется браться за самостоятельное обустройство сложных крыш.
Пошаговая инструкция по строительству мансардной крыши
В строительстве мансардной крыши нет никаких сверхсложных этапов. Вам достаточно просто внимательно ознакомиться с инструкцией и пошагово выполнить все приведенные рекомендации.
Первый шаг. Рассчитайте прочность постройки. Мансарда увеличивает нагрузку на стены и фундамент дома. Лучше, если расчетом будут заниматься квалифицированны е специалисты. Если же вы не планируете проводить работы по усилению дома, этот этап можете пропустить.
Второй шаг. Рассчитайте мансарду и подготовьте проект будущего чердачного помещения и кровли. К этой работе тоже рекомендуется привлечь специалистов. При желании можете попробовать составить проект самостоятельно или же использовать какое-нибудь готовое решение из доступных источников.
Третий шаг. Делайте это максимально осторожно, старайтесь не повредить прочие элементы конструкции дома.
Четвертый шаг. Сделайте стропильный каркас. Это самый трудоемкий этап рассматриваемой инструкции.Лучше, если обустройством каркаса одновременно будет заниматься не менее 3 человек.
Пятый шаг. Разместите и зафиксируйте мауэрлат. Для сборки данного элемента используйте деревянные бруски размером 10х10 см.
Шестой шаг. Установите каркас для подкровельного помещения. Элементы каркаса будут одновременно выполнять функцию подпорок под стропила. Сначала закрепите вертикальные стойки по краям здания. Стойки нужно крепить к длинным балкам. В этом вам помогут саморезы и обыкновенные металлические уголки.
Седьмой шаг. Прикрепите к стойкам перемычку.
Восьмой шаг. Убедитесь в правильности монтажа упомянутых выше элементов. В этом вам поможет любой шнур – попросту натяните его между образовавшимися арками. Если шнур будет находиться в строго горизонтальном положении, вы все сделали как нужно. Если шнур отклоняется от горизонтали, подрежьте несоответствующи е арки либо же и вовсе замените их новыми элементами.
Девятый шаг. Зафиксируйте арки между собой. В этом вам помогут гвоздевые пластины либо штамповочные уголки.
Первые стропила крепите там, где кровельный скат будет иметь максимальный уклон. Для получения необходимого уклона следует попросту подрезать бруски на требуемую длину.
Первый шаг – подготовка стропил. Заранее обрежьте бруски на нужную длину и требуемый угол. В нижней части стропильных ног выберите пазы для соединения с мауэрлатом. Пазы можно сделать при помощи стамески.
Второй шаг. Закрепите каждый брусок на отведенное для него место.
Третий шаг. Переходите к установке верхних стропил. На этом этапе будьте особенно внимательны. Соблюдайте нужный угол ската и в целом центровку конструкции.
Четвертый шаг. Обрешетку можно делать из фанерных листов или обыкновенных деревянных досок. Тип обрешетки должен соответствовать выбранному кровельному материалу.Как правило, делается сплошной настил. Это универсальный и самый надежный вариант.
Укладка защитных материалов и завершение работы
Мансардная кровля требует организации качественной защиты от различных неблагоприятных факторов.
Первый шаг – укладка пароизоляционног о материала. Пароизоляцию нужно закреплять с внутренней стороны стропильной системы. Материал крепится к брускам при помощи специальных строительных скоб.
Второй шаг – укладка утеплителя. Для утепления традиционно используют минеральную вату. При желании можете отдать выбор в пользу более современного и дорогого материала. Плиты утеплителя должны плотно стыковаться между собой и так же плотно прилегать к стропилам.
Третий шаг – устройство обрешетки. На уложенный утеплитель нужно набить обрешетку. Используйте обыкновенные деревянные бруски. Элементы обрешетки закрепляйте с шагом около полуметра. Благодаря этой системе утеплитель будет оставаться на своем месте.
Четвертый шаг – укладка влагоизоляционно го материала. Закрепите гидроизоляцию с внешней стороны стропильной системы. В качестве влагозащитного слоя чаще всего используется полиэтиленовая пленка. Гидроизоляция будет защищать элементы кровли от атмосферной влаги.
Пятый шаг – укладка финишного покрытия. Кровельный материал выбирайте на свое усмотрение.Оптимальным вариантом в плане соотношения стоимости и качественных характеристик является металлочерепица. Из бюджетных материалов можно порекомендовать шифер или его более современный аналог ондулин.
После того как вы закрепите выбранный кровельный материал строительство мансардной крыши можно будет считать законченным. Таким образом, в обустройстве рассмотренной системы своими руками нет ничего сложного. Разберитесь в инструкции, и вы успешно справитесь со всеми поставленными задачами без сторонней помощи.
Видео – Мансардная крыша своими руками пошагово
Строительство мансарды - очень важный процесс, который выполняется как на этапе проектирования всего дома, так и после его возведения. Данное помещение обеспечивает его хозяев дополнительными квадратными метрами жилого пространства. Об особенностях возведения мансарды рассмотрим далее.
Строительство мансарды: проект и его разработка
Мансарда - довольно сложная в возведении часть здания. Предпочтительнее проектировать ее на этапе строительства самого дома. Потому что, строительство жилой мансарды уже на готовом здании не всегда представляется возможным. Прежде всего, из-за того, что мансардное помещение обладает немалым весом, и потому нагружает фундамент.
Возведение мансарды состоит из определенного рода этапов, таких как:
- строительство мансарды чертежи;
- демонтаж старых кровельных материалов, в том случае, если мансарда возводиться на уже готовом здании;
- укрепление стен на верхнем этаже, укрепление фундамента, при необходимости;
- возведение стен мансардного помещения;
- возведение кровли, ее утепление, гидроизоляция и отделка;
- монтаж оконных конструкций;
- внутренние отделочные работы.
Соблюдение всех технологических нюансов в возведении мансарды, позволит получить надежное и долговечное здание.
Первый и самый важный этап - составление проекта мансардного помещения. На данном этапе следует учесть такие особенности как размеры помещения, материал, используемый при его возведении, кровля и уровень ее уклона и множество других нюансов.
Существует три способа проектирования мансарды. Первый - самый бюджетный, составление проекта вручную. Однако, для проведения данной операции необходим минимальный опыт проектирования. Второй способ - использование готовой проектной документации, однако, не факт, что чей-то проект мансарды полностью подойдет для вашего дома, поэтому все же придется внести в него некоторые коррективы. Третий способ - обратиться в специализированные организации, которые за кротчайшие сроки помогут составить для вас проект мансарды, который идеально подойдет именно для вашего дома.
В процессе самостоятельного проектирования следует учитывать стеновые нагрузки на здание, его внешний вид и отделочные материалы, используемые как внутри, так и снаружи помещения. Кроме того, в обязательном порядке следует учесть нагрузку от здания на фундамент, возможно потребуется его укрепление. Если мансарда будет слишком тяжелой, то существует риск деформации или появления трещин в доме.
Специалисты помогут вам подобрать оптимальные строительное материалы, которые с одной стороны обеспечат мансарде долговечность в эксплуатации, а с другой стороны - помогут снизить ее нагрузку на основание всего здания.
Кроме того, после составления проекта, следует его согласование со специальными государственными учреждениями. При наличии грамотного проекта, данный процесс пройдет довольно быстро.
Строительство мансарды своими руками в доме
Предлагаем ознакомиться с вариантом строительства мансарды в уже построенном и сданном в эксплуатацию жилом доме. В таком случае, в первую очередь следует демонтировать старую кровлю. Таким образом, удастся расширить подкровельное пространство, и увеличить безопасность сооружаемого здания.

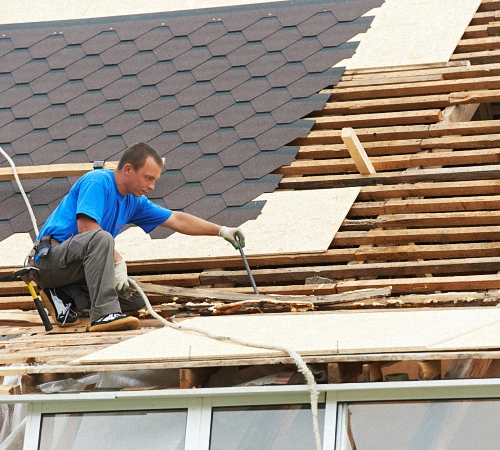

Для демонтажа кровли необязательно нанимать специалистов, все работы можно произвести своими руками. Для этого, сначала следует избавиться от внешнего кровельного отделочного материала. Далее необходимо полностью снять обрешетку и стропильную систему.
После этого, необходимо укрепить стены на смежном этаже, так как мансарда будет оказывать на них определенное давление. Конструктивные особенности мансарды оказывают давление не только на поверхность основания здания, но и на его стены. Поэтому, прежде всего, перед возведением мансарды необходимо укрепить стены, близ лежащие к ней. Для этого, следует воспользоваться специальными расчетами, согласно которым выполняется данный процесс и определяется уровень прочности старых стен.
Следующий этап - утепление и гидроизоляция пола мансарды, который также является потолком на предыдущем этаже. С помощью данный действий удастся обеспечить здоровую атмосферу в помещении. Для утепления мансарды можно использовать различные теплоизоляционные материалы в виде пенопласта, минеральной ваты и т.д.
Строительство мансарды фото:
Далее следует процесс возведения стен в мансардном помещении. Стены изготавливаются в соотношении с проектом, разработанным заранее. Чаще всего, для возведения стен используют дерево или брус. Для утепления мансарды рекомендуется использовать минеральную вату или пенополистирол. Выбирая материал для внешней и внутренней отделки стен, старайтесь отдавать предпочтение материалам с высоким уровнем пожарной безопасности.
Следующий процесс - возведение кровли. В данном случае, расчет правильного угла наклона кровли очень важен. Так как слишком пологая кровля будет отрицательно сказываться на удобстве эксплуатации мансардного помещения. Учтите, что кровля должна быть качественно гидроизолирована, так как при наличии малейших утечек на ее поверхности, влага попадает в мансарду.
Кроме того, форма кровли должна быть максимально простой, наличие ломанных и фигурных элементов только усложнит процесс их возведения. Также немаловажным является вопрос утепления мансардного помещения. Для этих целей используют разного рода строительные материалы. Выбирая утеплитель для мансарды старайтесь отдавать предпочтение материалам которые не впитывают влагу, отличаются стойкостью к морозу, перепадам температуры и грызунам. Кроме того, теплоизоляционный материал не должен пропускать тепло из помещения.
Лучше всего остановиться на проведении внутренних теплоизоляционных работ. Для его формирования выполните ряд действий:
- установите отделку в виде гипсокартонного или фанерного основания;
- сформируйте слой пароизоляции, для этих целей используют специальные пленки;
- уложите теплоизоляционный материал - идеальное решение - минеральная вата;
- обеспечьте должную гидроизоляцию кровли с помощью специального рода мембран;
- уложите внешний отделочный кровельный материал.
Для возведения кровли также потребуется установить стропильную систему, монтировать обрешетку, шаг установки которой зависит от типа кровельного материала. После завершения установки кровли следует монтировать окна.
Для того, чтобы обеспечить качественное освещение в помещении следует установить в нем несколько окон, размер которых напрямую зависит от размера самой мансарды. Окно в потолке мансарды должно быть высококачественным. Оно должно отличаться стойкостью перед атмосферными осадками, ветром, перепадами температуры. Кроме того, с помощью оконных конструкций обеспечивается качественное проветривание мансарды.
Дальнейшие действия по строительству мансарды связаны с проведением внутренних отделочных работ, организацией отопления, оформлением и дизайном помещения. Четкое соблюдение всех рекомендаций по строительству мансарды поможет обеспечить длительную эксплуатацию данного помещения.
Технология строительства каркасной мансарды
Каркасная мансарда - отличное решение для любого дома, гаража и даже бани. Среди преимуществ мансард каркасного типа отметим:
- легкость конструкции, поэтому она не нагружает основное здание, отсутствует необходимость в дополнительном укреплении стен и основания;
- доступная стоимость мансарды - по сравнению с каменными ее вариантами;
- высокий уровень теплоизоляции и звукоизоляции;
- возможность сооружения мансарды практически любой формы и конфигурации;
- простота выполнения строительных работ, так как материалы для сооружения довольно легкие и для поднятия их на поверхность дома не потребуется специальная техника.
Сооружение каркасной мансарды позволяет получить готовое здание с отличными тепло- и звукоизоляционными показателями. Кроме того, кровля останется в полной сохранности, а полезная площадь помещения значительно увеличиться.
Более простой процесс - строительство мансарды на еще не возведенном здании. Возведение мансарды на уже готовом доме требует демонтажа старого кровельного перекрытия. Начинать работу следует с изучения характеристики почвы на участке и определения несущих способностей фундамента. Если фундамент не способен выдержать мансарду, то потребуется произвести ряд работ, направленных на его укрепление.
Далее следует осмотреть стены дома на их подверженность дополнительным нагрузкам. В таком случае, при необходимости необходимо укрепить стены. После этого, демонтируется старая кровля и укрепляется потолочное перекрытие.
Строительство деревянной мансарды состоит из таких этапов:
- изготовление каркасной системы;
- установку стен;
- выполнение утепления стен мансарды;
- монтажные работы, связанные с установкой кровли;
- отделка мансарды кровельными материалами и утепление кровли;
- внутренняя отделка мансарды.
Кроме того, строительство мансарды подразумевает монтаж оконных и дверных конструкций, изготовление и установку лестницы и т.д.
Для того, чтобы выполнить строительство мансарды из бруса следует подготовить обрезную доску, фанеру, саморезы и непосредственно сам брус. Каркасное сооружение должно быть по высоте удобным для передвижения среднестатистического человека. Оптимальное значение высоты мансарды составляет минимум два метра. Высота коньковой зоны должна составлять около 350 см.
Проще всего собрать каркас на земле, а затем поднять его на крышу. Верхний брус или каркасная рама будет выполнять роль пода в мансарде. Для фиксации каркасной конструкции на поверхности дома используют специальные плиты или фанеру. Таким образом удается получить специальную платформу. Узлы и качество крепления зависит от материала, из которого изготовлены стены мансарды. Для соединения бруса в верхней части конструкции используют саморезы. После изготовления каркасных стен следует теплоизолировать и гидроизолировать кровлю После этого, выполняется внешняя и внутренняя обшивка стен, монтируются окна и двери, проводятся внутренние отделочные работы.
Планируя мансарду следует тщательно проанализировать общее состояние основного здания. Мансарда может быть одним помещением или будет состоять из нескольких комнат. На этапе проектирования также следует учесть конструкцию и форму окон, а также место их расположения.
Мансарда должна быть сооружена из легких, но в тоже время прочных материалов. Так как материалы должны легко подниматься на кровлю и оказывать на основание здания минимальную нагрузку.
Самые оптимальные материалы для возведения мансарды - дерево или профиль из стали. Мансарда из камня или бетона будет нагружать основное здание. Материалы для отделки кровли также должны быть легкими, но в то же время прочными и надежными. Предпочтительно использовать для отделки кровли битумную черепицу или штучный металл. Для внутренней отделки стен и для их выравнивания рекомендуем использовать гипсокартон.
Так как мансарда находится выше основного здания, она в большей степени соприкасается с холодным воздухом. Поэтому, следует обеспечить должную теплоизоляцию данного помещения. Нагретый воздух в помещении не должен проникать через утеплитель. Кроме того, для того, чтобы в помещение не попадала влага, необходимо обеспечить его гидроизоляцию.
В соотношении с конструктивными особенностями мансарды, она состоит из системы стропил, которая устанавливается с соблюдением шага в шестьдесят сантиметров. Для заполнения промежутков между системой стропил, рекомендуется во внутрь их устанавливать теплоизоляционные материалы, такие как минеральная вата. Возможен вариант укладки утеплителя в один, два и даже три слоя. Для расчета суммарной толщины теплоизоляционного материала, следует учесть общий коэффициент тепловых потерь в помещении. Для защиты кровли изнутри помещения, следует установить пароизоляцию. Далее следует отделать кровлю с помощью гипсокартона, вагонки или отделочных панелей.
Не забудьте оставить вентиляционный зазор, основной функцией которого будет избавление от лишней влаги в подкровельном пространстве. Ширина данного зазора напрямую зависит от типа кровельного материала. С внешней стороны теплоизоляционного материала следует установить паропроницаемую ветровую защиту.
Отличным пароизоляционным материалом является пленка из полиэтилена, пергамин или рубероид. Изоляция укладывается с соблюдением нахлеста в 15 см. Для проклеивания швов используется строительный скотч. Учтите, что фольгированная гидроизоляция укладывается фольгированным покрытием во внутрь помещения. Таким образом, фольга будет отражать тепло, которое исходит из помещения.
Строительство мансарды видео:
В стремлении максимально эффективно использовать любую доступную площадь в своем загородном доме владельцы рано или поздно приходят к обустройству мансарды . Причем многие мечтают справиться с этим самостоятельно.
Вот только знают ли они, что мансардная крыша своими руками возведенная, будет на самом деле надежной и долговечной, только если при ее устройстве следовать определенным правилам и требованиям. Было бы не совсем правильно утверждать, что строительство мансардной крыши по технологии сильно отличается от построения других крыш, однако, определенная разница все же есть. Так чем же отличается устройство мансардной крыши?
Разновидности мансардных крыш
Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.
Мансардная крыша: фото крыши с ломаными скатами
Крыша мансардного типа бывает нескольких видов:
Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.
Проекты мансардных крыш с двумя скатами
Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.
Мансарда двухскатной крыши
Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.
На заметку: для строений шириной до 6 м оптимальным считается вариант классической крыши с уклоном ската в 45 градусов. Для более широких подойдут остроконечные – с углом наклона в 60 градусов.
Конструкция мансардной крыши двухскатной
Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню , детскую , кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.
Конструкция мансардного этажа ломаной и щипковой крыши
Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.
Четырехскатная мансардная крыша
Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.
Важно: есть, однако, в таком решении и определенный недостаток. Если окна во время непогоды не будут плотно закрыты, то помещение зальет дождевая вода.
Вертикальные мансардные окна на датской вальмовой крыше
Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.
Скелет вальмовой крыши с мансардой
В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.
Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.
Куполообразная крыша
На этом многообразие мансардных крыш не кончается.
- Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
- Конические, сводчатые, купольные с изысканным дизайном и т. д.
Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.
Крыши домов с мансардой: фото основных вариантов перекрытия
Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.
Как рассчитать мансардную крышу
Конструкцию мансардной крыши по сравнению с обычной отличает наличие множества дополнительных элементов, к примеру, выходы на крышу или мансардные окна. Довольно часто в проекты мансард включают также балконы или террасы. Все это, естественно, несколько усложняет стропильную систему конструкции, вместе с этим и ее расчет.
Мансардную крышу возводят не только при строительстве дома, это может быть также и реконструкция нежилого чердака в жилое отапливаемое помещение, и тогда ее размеры и площадь могут быть сильно ограничены. Все это учитывается при выборе и расчете стропильной системы . Помимо стропил в несущую систему, как правило, включают стойки, ригели, подкосы, подвесы, и для каждого из них необходимо правильно рассчитать сечение.
Мансардная крыша: чертежи каркаса мансарды
Расчет площади кровли
Следующим этапом проводят расчет площади самой крыши. Простейшие варианты – это одно- и двускатная крыши. Для вычисления площади используют элементарные формулы из курса школьной геометрии: перемножаются длина и ширина ската. Для односкатной это и будет искомая величина, а для двухскатной полученные значения складывают.
Возьмем в качестве примера более сложную, ломаную поверхность. Для подсчета площади всю ее условно разбивают на отдельные элементарные геометрические фигуры, подсчитывают площадь каждой из них и результаты складывают.
План мансардной крыши поможет вычленить требуемые для расчета фигуры
Как рассчитать уклон крыши без погрешностей
Как построить мансардную крышу, чтобы она была комфортной и теплой , но вместе с тем безопасной, устойчивой к различным воздействиям, и уложиться в смету, соответствующую вашим возможностям? При сооружении мансарды необходимо учитывать все требования в целом, так как они, в той или иной степени, взаимосвязаны. К примеру,
- при большом угле наклона нагрузка на стропильную систему намного уменьшается. Это с одной стороны, а с другой – сокращается полезная площадь мансарды, а материальные затраты существенно увеличиваются;
- чрезмерно маленький уклон увеличивает климатические нагрузки, испытываемые кровлей, поэтому расчет ведется с учетом повышенной прочности. Вес конструкции при этом увеличивается, в силу чего существенно растут нагрузки на фундамент.
Связь между углом наклона и стропильной системой
При расчете угла наклона принимаются во внимание следующие факторы:
- климатические условия, в частности, уровень осадков на данной местности, максимальные нагрузки ветровые и снеговые;
- архитектурное решение;
- конструктивные особенности дома и мансарды;
- кровельный материал.
Формулы для расчета угла наклона вальмовой крыши
Для индивидуального подсчета уклона достаточно знания азов геометрии. В разрезе со стороны фронтонов крыша чаще всего имеет треугольную форму. Имея значения высоты и основания, можно с легкостью подсчитать длину стороны и величину сопредельного с ней угла. В расчетах используют таблицы Брадиса, позволяющие по значению тангенса находят сам угол.
Как правильно построить мансардную крышу
Так, как сделать мансардную крышу, чтобы пространство под ней стало максимально удобным и полезным? Не будем заострять ваше внимание на описании и расчете стропильной системы и начнем поэтапное описание сборки мансардой крыши с установки мауэрлата.
Мауэрлата – это брус с квадратным сечением (100х100 или 150х150 мм), на котором держится вся кровельная конструкция. Более того, он равномерно распределяет нагрузку на фундамент и строительные конструкции. Он должен быть тщательно закреплен. К примеру, в кирпичных домах заливают балку из монолитного бетона, в которую монтируют крепежные шпильки, на которые и насаживают мауэрлат.
Мауэрлат, закрепленный к стене
Чтобы возвести ломаную крышу для мансарды прежде необходимо получить каркас для стен. Это – конструкция из установленных вертикально опорных стоек горизонтальными связками. Их высота с учетом требований к мансардному помещению должна быть не меньше 2 м. Стропильная система будет в дальнейшем собираться на каркас, поэтому опорные стойки устанавливают в соответствии рассчитанным до этого шагом стропил.
Возведение каркаса ломаной мансардной крыши
Порядок установки следующий:
- по фронтам здания монтируют П-образные стойки;
- строго горизонтально между ними натягивают шнур, в случае необходимости стойки подгоняют по высоте;
- с ориентиром на шнур устанавливают остальные арки;
- соединяют их горизонтальными перемычками.
Установка стропил
Монтаж стропил начинают с имеющих максимальный угол наклона.
Установка боковых стропил
В основании бруса вырезают паз, а верхнюю часть срезают под определенным углом. Затем каждое стропило крепят пазом к мауэрлату, а верхним концом основной конструкции.
Крепление стропил к мауэрлату
Следующий этап – установка верхних стропил. Здесь очень важно не нарушить центровку конструкции. Для этого можно сделать шаблон из длинных досок соответственно оптимальному углу наклона этих стропил.
Шаблон для верхних стропил
Затем по шаблону, для удобства сначала на земле, изготавливают Л-образные конструкции, подымают их на крышу и прочно закрепляют на каркасе.
Важно: для тяжелой стропильной конструкции в длинных мансардах (более 7 м) лучше установить коньковую балку, через которую нагрузки равномерно распределяться.В зависимости от выбранного покрытия, на стропила набивают сплошную или разреженную обрешетку.
Кровельный пирог мансарды
Технология строительства крыши мансардного типа, как видите, не очень сложная, тем не менее будет полезно посмотреть как практически как возводится мансардная крыша своими руками. Видео материалы представляют также, как правильно выполнить крепежные узлы.
