Хорошо просчитанная и качественно смонтированная стропильная система, прочное, надежное, не протекающее кровельное покрытие – все это замечательно. Но нельзя забывать и еще об одном – об эффективной термоизоляции своего жилья с верхнего направления, то есть со стороны крыши и чердачного перекрытия. Недостаточное или неправильно исполненное утепление этих элементов здания становится не только причиной мало комфортных условий жизни в доме, но и, что особо важно, резко сокращает нормальный срок службы многих строительных материалов и сооруженных из них конструкций.
Обычно вопросы термоизоляции крыши продумываются еще на этапах проектирования стропильной системы или чердачных перекрытий, и сама система утепления монтируется параллельно ведению строительства. Но если вдруг, в силу тех или иных обстоятельств, оказывается, что крыша в приобретенном, например, доме – совершенно не утеплена, или эффективность термоизоляции – явно недостаточная, хозяевам придется вплотную заняться этим вопросом самостоятельно. Вот тогда и пригодится информация как утеплить крышу дома своими руками, приведенная в настоящей публикации.
Для чего необходимо утеплять крышу?
Прежде всего, нужно очень точно представлять – насколько важна необходимость утепления крыши снаружи или внутри.
- Климатические условия в большинстве регионов России никак не назовешь «мягкими» — даже в южных областях нередко выпадают очень суровые зимы. Затраты на отопление в холодный период года обычно становятся превалирующими, и «съедают» немалую часть семейного бюджета. Но при некачественном утеплении траты на энергоносители превращаются буквально в «деньги на воздух».
Посмотрите на примерную схему тепловых потерь не утепленного или недостаточно утепленного частного дома:
Не имеющая эффективной термоизоляции крыша с кровлей попросту «крадет» почти треть энергозатрат, израсходованных на отопление жилья. Безусловно, ни о какой экономичности речь даже идти не может. Но даже и при таком, совершенно неоправданном расходовании средств, создать действительно комфортный микроклимат в доме будет практически невозможно.
- С приходом летней жары отсутствие термоизоляции также превращается в серьезную проблему. Большая площадь кровли работает как своеобразный «солнечный коллектор», разогреваясь на солнце и передавая затем этот поток тепловой энергии вниз, в помещения дома. В итоге – в комнатах летам нечем дышать, или же климатическая техника работает с повышенной интенсивностью, что, опять же, приводит к совершенно неоправданным затратам.
- Отсутствие термоизоляции самым негативным образом сказывается и на состоянии строительных конструкций. Обычная жизнедеятельность человека всегда сопровождается выделением больших объемов водяного пара, который на границе тепла и холода, в так называемой «точке росы» конденсируется, превращаясь в воду. Перенасыщение деревянных деталей конструкции крыши влагой ведет к активизации процессов гниения, к деструктуризации древесины из-за циклов замораживания и оттаивания с появлением глубоких трещин, к появлению и развитию колоний патогенной микрофлоры – плесени и грибка, к появлению гнезд насекомых.
Делая выбор, чем лучше утеплять кровлю частного домовладения, необходимо учитывать не только стоимость стройматериала, его технические характеристики, но и нюансы проведения монтажных работ. Можно уложить теплоизолятор самостоятельно, но в некоторых случаях лучше воспользоваться услугами опытных кровельщиков.
Правила выбора утеплителя - чем лучше утеплить
При подборе теплоизоляционного материала, прежде всего, обращают внимание на тип крыши, которая бывает скатной или плоской. Особенности кровельной конструкции влияют на требования, предъявляемые к утеплителю.
При его выборе анализируют ряд параметров:
- теплопроводность – чем ее показатель ниже, тем эффективней будет утепление;
- продолжительность срока эксплуатации без потери качества;
- влагостойкость;
- способность сохранять первоначальные параметры;
- экологичность – утеплитель не содержит токсичных веществ;
- морозоустойчивость – в случае перепада температурного режима у теплоизоляционного материала не должны ухудшаться эксплуатационные свойства;
- удельный вес – отдавать предпочтение следует утеплителям с малой плотностью, которые не утяжелят кровельный каркас;
- огнестойкость;
- звукоизоляция – имеет большое значение при обустройстве «шумных» кровельных покрытий, например, из металлочерепицы.
Когда определяются с вопросом, чем утеплить крышу частного дома, не желательно допускать ошибки, которые влияют на качество теплоизоляционных работ:
- Экономия денег на качестве. Специалисты рекомендуют приобретать утеплитель от производителей, которые давно хорошо себя зарекомендовали.
- Укладка слоя утеплителя недостаточной толщины.
- Нарушение технологии проведения монтажных работ.
Все материалы, используемые для теплоизоляции крыш в частном домовладении, делят на несколько групп:
- в форме плит;
- рулонные;
- напыляемые;
- насыпные.
Минеральная вата для крыши частного дома
Выбирая, чем утеплить крышу изнутри частного дома, многие отдают предпочтение минвате. Ее применяют при обустройстве изоляции плоских и скатных кровель. Этот материал с волокнистой структурой производят из расплавов горных пород. На рынке стройматериалов минвату продают в виде матов (плит) и рулонной продукции. Делая выбор, следует учитывать ее толщину и плотность.
Среди преимуществ минваты:
- высокая степень теплоизоляции;
- негорючесть;
- экологическая чистота;
- стабильность параметров;
- легкий монтаж;
- доступная цена;
- звукоизоляция;
- отсутствие грызунов и микроорганизмов.
Достаточно жесткие плиты из минерального волокна задействуют для внешнего утепления плоской кровельной конструкции. Минвату с меньшей толщиной и плотностью, используют для изоляции скатных крыш.
Утепление с использованием этого материала требует обустройства гидро-, пароизоляции и вентиляционных зазоров. Эти слои не позволяют влаге собираться в утеплителе. Иначе теплоизолирующие качества минваты снижаются, а в стропильной системе начинаются процессы гниения.
Стекловата
Ее реализуют на строительном рынке в рулонах и в форме плит. Это экологичный утеплитель, обладающий хорошими звукоизоляционными качествами. При проведении монтажа теплоизоляционного слоя с применением стекловаты кровельщики пользуются защитной одеждой и спецсредствами и соблюдают технику безопасности, чтобы не нанести вред здоровью.
Перед тем, как выполнять утепление крыши в частном доме при помощи минваты, нужно подобрать пароизоляционный материал, а в тоже время плиты из стекловаты могут уже иметь на внешней стороне покрытие из фольги – его наличие упрощает укладку теплоизоляционного слоя.
Утепление кровли пенопластом
Этот востребованный плиточный материал еще называют экструдированным пенополистиролом. Его применяют с целью утепления крыш. Он отличается высокими показателями теплоизоляции, устойчив к воздействию влажного воздуха.
Поскольку материал не впитывает пары, его можно укладывать прямо на гидроизоляционный слой, не создавая воздушный зазор. Горючесть и паронепроницаемость пенополистирола делает его непригодным для обустройства утепляемой плоской мягкой кровли.
При теплоизоляции скатной крыши плиточный пенопласт помещают между стропил в один слой. При этом края материала должны плотно примыкать к деревянным конструкциям. Также места состыковки плит нужно обработать монтажной пеной и потом сверху приклеить армированный скотч.
Как утеплять пенополиуретаном
Материал известен среди специалистов как хороший выбор для утепления кровли частного дома, поскольку имеет ряд преимуществ:
- незначительный удельный вес;
- гидроизолирующие свойства по причине наличия закупоренной структуры ячеек;
- шумоизоляционные качества;
- низкая степень теплопроводности;
- биостойкость.
Пенополиуретан производят в форме плит, имеющих достаточную жесткость. Его также можно наносить путем напыления. В процессе эксплуатации плиты ППУ сохраняют форму, их легко просверлить и порезать. Изделия монтируют аналогично тому, как обустраивают теплоизоляцию кровли с использованием пенополистирола.
Несмотря на то, что напыление пенополиуретана является недавно появившейся технологией, оно заслуженно получило признание. Нанесение теплоизолирующего слоя выполняют с применением оборудования, что считается главным недостатком такого метода. Из преимуществ напыляемого ППУ следует отметить высокое качество теплоизолирующего слоя, поскольку покрытие получается монолитным – вспенивающийся состав заполняет все без исключения щели.
Пеноизол
Технология утепления крыши частного домовладения с применением пеноизола имеет много общего с использованием другого материала - напыляемого пенополиуретана. По техническим характеристикам он сходен с пенопластом. Из его преимуществ следует отметить сочетание доступной цены и хорошего качества.
При поиске решения, чем дешевле утеплить крышу, именно пеноизол можно назвать таким материалом. Цена на него меньше, чем у экструдированного пенополистирола, минваты, базальтовых плит. Этот полимерный материал полностью безопасен для здоровья людей.
Для напыления пеноизола используют пенообразующее оборудование. Нужно приблизить шланг к месту обустройства утепления и заполнить пеной промежуток. После застывания термопена не будет оказывать вредного воздействия и не утяжелит конструкцию. Пеноизол отличается от напыляемого пенополистирола высокой степенью влагопоглощения (почти 5%), поэтому необходимо укладывать пароизоляционный слой.
Пенобетон
Данный материал применяют, когда нужно решить проблему, чем утеплять крышу частного дома с плоской кровлей.
Пенобетон делают из:
- цемента;
- бетона;
- песка;
- средства для образования пор.
Применение вспененного материала приводит к созданию прочной и долговечной изоляции кровли. Поскольку пенобетон имеет малую плотность, он не оказывает высокие нагрузки на несущий каркас и отлично сохраняет тепло.
Преимущества пенобетона:
- экологичность;
- паропроницаемость;
- пожаробезопасность.
Для укладки пенобетона задействуют специальную мобильную установку. В результате слой утеплителя должен составлять 3 –15 сантиметров.
Керамзит
Им пользуются при обустройстве плоских скатов. Керамзит относится к насыпному виду утеплителя. Его помещают либо на плиты перекрытия, либо на внешнюю поверхность кровли. Теплоизолятор уплотняют и покрывают стяжкой, при этом следует соблюдать требуемый наклон ската, чтобы обеспечить отвод атмосферных осадков.
При использовании керамзита значительно увеличиваются нагрузки, как на фундамент строения, так и на кровельные конструкции. Этот нюанс следует учитывать при составлении проектной документации на частный дом. Качество такой теплоизоляции зависит от соблюдения технологии утепления.
Вспененное стекло
Относится к экологически чистым материалам для утепления крыши дома. Он обладает высокими теплоизоляционными показателями. Производят его методом вспенивания стекольной массы с углеродом.
В итоге вспененное стекло устойчиво к деформационным процессам, воздействию влаги и пара, оно долговечно и отличается негорючестью. Этот утеплитель используют для обустройства теплоизоляции на всех видах кровель, вне зависимости, из каких материалов они построены. При монтаже вспененного стекла для обеспечения высокой степени адгезии применяют полимерацетатный клей.
Использование данного утеплителя придает мягкому кровельному покрытию упругость и позволяет его выровнять. Это один из лучших вариантов теплоизоляции плоских крыш, которые планируется эксплуатировать.
Эковата
Для изготовления такого утеплителя как эковата используют макулатуру. Данный теплоизолятор экологически чистый с превосходными звуко- и теплоизолирующими свойствами. Но, как известно, целлюлоза является горючим материалом и ее могут повредить грызуны и микроорганизмы. По этой причине эковату подвергают обработке биозащитными составами и антипиренами.
Данный материал легкий и недорогой. Но обустройство теплоизоляции крыши нуждается в специальном подходе, когда требуется монтировать эковату между стропилами. Из плиточных материалов делают замкнутые «короба», потом в них задувают утеплитель, заполняя полностью им щели.
Из недостатков теплоизолятора следует отметить необходимость выполнять подготовку к монтажу и применять специальное оборудование.
Древесные опилки
Задолго до появления современных теплоизоляционных материалов особой популярностью при необходимости утеплить крышу собственного дома пользовались опилки, представляющие собой отходы деревообработки. Они экологически безопасны, гипоаллергенны, но горючи, что нужно непременно учитывать при выборе варианта изоляции. Кроме этого, в них любят обитать грызуны, а также опилки подвержены процессу гниения.
Этим насыпным материалом утепляют не кровельную конструкцию, а лишь потолочное перекрытие. Аналогично можно использовать и эковату. Уложив опилки равномерным слоем, в собственных домах качественно утепляют потолки жилых помещений.
С целью усиления теплоизоляционных показателей древесные опилки смешивают с глиной и обрабатывают чердачный пол. Применение их возможно только при условии, что помещение чердака не будет эксплуатироваться.
Правильно сделанный выбор утеплителя и качественное обустройство кровельного пирога позволяет в течение всего года обеспечивать в частном домовладении благоприятный для его жильцов микроклимат, а зимой сэкономить на отоплении.
Многие владельцы домов задаются вопросом, проводить ли утепление крыши дома изнутри своими руками. У утепленной крыши есть несколько преимуществ перед холодной. В этой статье мы поговорим о том, как и чем обшить крышу внутри, и что для этого потребуется.
Преимущества утепленной кровли:
- Благодаря утеплению, можно значительно сократить теплопотери, вплоть до 15 % от общего количества потерь. Ввиду периодического удорожания электроэнергии и постоянного стремления к уменьшению объемов его использования, это решение будет как нельзя кстати.
- После утепления в доме появится дополнительная жилая площадь, расположенная под крышей, которая может быть использована для своих нужд.
Утепление кровли изнутри может выполняться, когда по какой-либо причине хозяева приняли такое решение в процессе ее эксплуатации.
Стоит отметить, что добиться качественного утепления, сохранить тепло и комфорт в доме, а также продлить срок службы кровли можно, если использовать материалы только высокого качества.
Если согласно проекту, утепление предусмотрено изначально, то лучше всего его выполнить снаружи, еще до того, как будет уложен кровельный материал. Как правило, без этого не обойтись, если вы решили построить дом в местности с неблагоприятными погодными условиями.
Что представляет собой кровельный пирог крыши дома
Кровельный пирог – это слоеная конструкция, в которую входят элементы утепления кровли. В основе такой конструкции находится система стропил, которая удерживает остальные элементы. В разрезе у такого пирога есть четкая последовательность элементов, первым из которых является кровельный материал.
Кровельный пирог состоит из таких слоев:
- кровельное покрытие;
- обрешетка или сплошное покрытие;
- контробрешетка для образования вентиляционного зазора;
- гидроизоляция;
- теплоизоляция;
- пароизоляция;
- обрешетка под внутреннюю обшивку;
- внутренняя обшивка.
Готовая конструкция уменьшит теплопотери в зимнее время, а в летнее – избавит от перегрева пространства под кровлей. Также она не даст осадкам попасть на теплоизоляцию извне, а парам воды – проникнуть с внутренней стороны помещения.
Какие материалы потребуются для кровельного пирога
То, насколько эффективным будет утепление крыши изнутри, зависит не только от теплоизоляционного материала, но и гидро- и пароизоляции. Все прочие компоненты пирога кровли существенного влияния не оказывают.
Стоит отметить, что кровельная конструкция постоянно подвергается таким видам нагрузок:
- масса всей кровли – постоянный фактор;
- атмосферные осадки и способ эксплуатации крыши;
- перепады температур;
- ультрафиолетовое излучение;
- химические реагенты, растворенные в воздухе;
- парусность кровли и сопротивление проходящим сквозь чердак потокам воздуха;
- влажность и конденсат, накапливающийся внутри чердака.
Функции гидроизоляционных и пароизоляционных материалов
Назначение гидроизоляции заключается в следующем:
- Предотвратить проникновение влаги на утеплитель извне.
- Способствовать выведению из утеплителя лишней влаги, которая проникла из помещения.
Для гидроизоляции применяют специальные пленочные и мембранные материалы. Если речь идет о гидроизоляционной пленке, то она представляет собой трехслойный материал с микроперфорацией, центральным слоем которого является сетка из полипропилена, ламинированная с обеих сторон полиэтиленом.

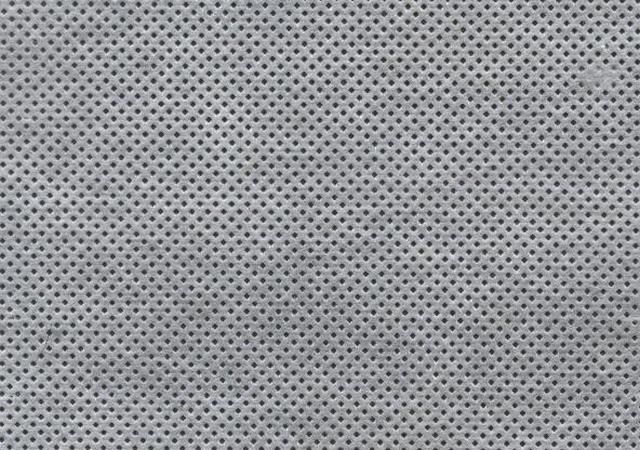

Мембраны – это нетканые материалы, в которых гидро- и пароизоляцию обеспечивает центральный слой, а внешние – предназначены для придания прочности. Подобные материалы принято называть супердиффузионными. Преимущества мембран перед пленками заключается в том, что они лучше проницаемы для пара, следовательно, перед укладкой не требуется создание воздушной прослойки.
Если же перед утеплением крыши внутри монтируется гидроизоляционная пленка, ее следует укладывать с некоторым зазором, чтобы излишки пара могли свободно выводиться. Без такого отступа утепляющий материал быстро начнет намокать и перестанет выполнять свои прямые функции. Долговечность мембран существенно больше, чем пленок.
Что касается пароизоляционных материалов, то их главная функция заключается в создании барьера для влажного воздуха изнутри помещения, чтобы он не попадал в утеплитель. Как правило, для этого применяют паронепроницаемую пленку.
Разновидности и характеристики материалов для утепления своими руками
Перед тем, как утеплить готовую крышу, следует определиться с материалом для внутренних работ.
Выбор следует делать с учетом следующих характеристик:
- Плотность. Данный показатель напрямую влияет на качество теплопередачи материала. Чем ниже плотность, тем выше пористость. По мере повышения пористости снижается теплопроводность материала, а значит – возрастают его теплоизоляционные свойства.
- Теплопередача. Данный показатель влияет не только степень пористости, но и температуру, и уровень влажности материала. При росте этих показателей теплопередача тоже повышается.
- Способность поглощать влагу. Чтобы утеплитель не впитывал и не удерживал влагу между волокнами, его обрабатывают специальными гидрофобными веществами. В частности, наличие такой обработки следует уточнять при закупке минеральной и стекловаты.
- Горючесть.
- Способность противостоять низким температурам.
- Устойчивость к химическим веществам.
- Экологичность.
Исходя из указанных характеристик, оптимальными материалами для утепления металлической крыши изнутри являются такие разновидности:
- Минеральная и стекловата . Приобрести такие материалы можно как в виде отдельных плит, так и в рулонах. В плане устойчивости к возгоранию минеральная вата несколько превосходит стекловату.
- Пенопласт или пенополистирол . Выпускается плитами или экструдированными изделиями. Такой материал достаточно легко воспламеняется и выделяет токсичные вещества при горении. Поэтому нуждается в дополнительной огнезащите.
- Пенополиуретан . Данный материал может быть представлен в виде панелей или жидких составов. Последние наносят на поверхность кровли с помощью специального оборудования, поэтому занимаются такими работами специализированные бригады строителей.
Методика утепления крыши изнутри - как утеплить правильно
Единого подхода к процессу утепления кровли просто не может быть, поскольку в каждом случае будут присутствовать свои тонкости. Все зависит не только от конфигурации крыши, но и от используемого кровельного покрытия. В частности, если для перекрытия используется мягкая кровля, утеплять крышу следует снаружи, еще до укладки материала. Кроме того, технология фиксации утеплителя в случае с плоскими и складными кровлями также будет разниться. Вот почему очень важно знать, как правильно утеплить крышу изнутри в том или ином случае.
В случае если гидроизоляционная пленка все-таки не была уложена предварительно, утепление необходимо начинать именно с ее крепления. Обратите внимание, что вентиляционный зазор должен быть равен как минимум 2 см. Как вариант, к стропилам или обрешетке можно прибить дополнительные рейки.
Супердиффузионная мембрана будет наилучшим выбором, поскольку отпадет необходимость в обустройстве дополнительного зазора между ней и утеплителем.
Чтобы обеспечить надежное утепление, материал закрепляется в несколько слоев – как минимум два. В таком случае можно избежать сквозных швов между кусками материала. Толщина утепляющего слоя при этом составит около 15-20 см. В случае, если толщина стропильных ног меньше этого значения, то утеплитель монтируется еще и поверх стропил. В таком случае обрешетка для внутренней отделки будет прижимать и утепляющий материал, и пароизоляционный.
На плоскую крышу закреплять утеплитель будет сложнее. Поскольку никакой дополнительной опоры для утеплителя нет, к потолку нужно прибить несколько брусков таким образом, чтобы расстояние между ними было меньше ширины утепляющего материала, а высота была равна его толщине.
Далее рулонный материал или специальные плиты плотно вставляют между этими брусками. Кроме того, их можно прикрепить мастиками или специальным клеем. На следующем этапе утепляющий слой и пароизоляционную пленку фиксируют обрешеткой для внутреннего отделочного материала.
Безусловно, качественно утепленная крыша позволит не только сэкономить средства на обогрев и сохранить как можно больше тепла, но и сделать пребывание в доме уютным и комфортным. Правда, теплоизоляционные материалы должны быть высокого качества, чтобы в скором времени не пришлось производить их замену и тратить дополнительные средства.
В ряде случаев утепление крыши изнутри является обязательным условием комфортного микроклимата в доме. К ним относятся переоборудование нежилого чердака в мансардный отапливаемый этаж, а также замена кровельного покрытия, например шифера, на металлочерепицу или профнастил, на которых легко образуется конденсат и наледь при перепадах температур.
Структура конька крыши для утепления
Утепление крыши изнутри выполняют с помощью любых подходящих теплоизолирующих материалов с одним условием: они должны обеспечивать гидроизоляцию с внешней стороны и паропроницаемость с внутренней. Иными словами, влага от конденсата не должна попадать в слой изоляции, но при этом водяные пары должны успешно отводиться из внутреннего пространства чердачного или мансардного помещения.
Принципы утепления крыши изнутри
Наилучшим образом для этих целей подходят волокнистые утеплительные материалы типа минеральной ваты. В отличие от утепления пенопластом, пеноплексом или пенополиуретаном они хорошо проводят водяные пары, а направление отвода водяных паров изнутри наружу обеспечивается с помощью применения специальных мембранных пленок.
Отвод влаги необходим не только для снижения влажности в мансардном помещении. Волокнистые утеплители, намокая, теряют часть своих теплоизолирующих свойств, сминаются и деформируются. Поэтому при утеплении крыши изнутри необходимо строго соблюдать последовательность слоев так называемого «пирога». Первым слоем с внутренней стороны обычно бывает декоративная отделка, в ее качестве может выступать любой материал: вагонка, гипсокартон, фанера. Часто она же играет роль подшивки, обеспечивающей поддержку утеплителя. Далее необходим небольшой вентиляционный зазор в 2-3 см, обеспечивающий свободную циркуляцию воздуха. Следующим слоем идет паропроницаемая мембрана, причем направление отвода паров должно быть направлено в сторону утеплителя. Сам утеплитель должен быть достаточной толщины для хорошей теплоизоляции, не менее 3 см. Для жилого мансардного этажа обычно укладывают слой утеплителя от 10 см. На утеплитель кладется паропроницаемая гидроизоляционная пленка с ветрозащитными свойствами, при этом направление пароотведения должно быть направлено из утеплителя наружу. Таким образом, «теплоизоляционный пирог» защищает от проникновения влаги в утеплитель с внешней стороны, но прекрасно справляется с отведением паров воды из помещения, что обеспечивает комфортную влажность.
Укладка слоев утеплителя на крышу
Технология утепления крыши изнутри
Утепляем крышу с помощью вспененного утеплителя
Существуют и другие способы утепления крыши, например, популярный метод напыления вспененного утеплителя, например, пенополиуретана. Для этого никакой особой подготовки не требуется, но обрешетку крыши выполняют при этом сплошной и покрывают антисептиком. Для напыления пенополиуретана необходима специальная установка, подающая углекислый газ под давлением, поэтому выполнить его самостоятельно чаще всего невозможно. Для утепления крыши изнутри пенополиуретаном необходимо вызвать специалистов, которые нанесут на все пространство чердака слой пены необходимой толщины. После расширения и высыхания пена образует бесшовный и водонепроницаемый слой с низкой теплопроводностью. К недостаткам этого способа можно отнести его паронепроницаемость, поэтому при утеплении крыши изнутри пенополиуретаном в жилом мансардном этаже необходимо обустроить принудительную вытяжку для удаления лишней влаги.
Теплоизоляция кровли позволит сэкономить до 25% тепла, а на металлических крышах исключит образование наледи и конденсата, что продлит срок их службы. Если в мансардном этаже находятся жилые комнаты, слой утеплителя следует выбирать в соответствии с теплотехническим расчетом.
При постройке дома или его реконструкции чаще всего его владельцы приходят к выводу, что кровлю и перекрытие нужно обязательно утеплить, чтобы не допустить потери тепловой энергии. Чтобы провести утепление крыши деревянного дома изнутри, нужно правильно подобрать термоизоляционный материал и выполнить его монтаж, соблюдая технологию.
Опытным путем и проведенными расчетами давно установлено, что через каждый элемент конструкции дома происходят тепловые потери. Например, через чердачное перекрытие и кровлю уходит от 20 до 30% тепла, а это значит, что такая же часть суммы, заплаченная за его обгорев, потрачена напрасно. Поэтому , вложившись однажды в качественное утепление дома, можно экономить все последующие годы на его отоплении.
Нужно отметить, что если дом расположен в регионе с мягким зимним климатом, то многие владельцы домов предпочитают утеплять только чердачное перекрытие. Однако, теплоизоляция кровли в разное время года способна выполнять три функции:
— зимой она сохраняет тепло в доме;
— летом не позволяет нагреваться чердачному помещению, а значит , в доме будет прохладно;
— кроме этого, утеплитель — прекрасный звукоизолятор , поэтому в комнатах всегда будет тихо, даже во время сильного дождя и при любом типе кровельного покрытия.
Опираясь на эти доводы, можно сделать вывод, что лучше всего утеплять и звукоизолировать не только чердачное перекрытие, но и саму кровлю.
Возможно, вас заинтересует информация о том, как производится жидким утеплителем
Виды утеплителей для конструкции крыши
Выбор утеплителя нужно тоже производить со знанием дела, предусмотрев технические и эксплуатационные характеристики материала. При этом особое внимание нужно обратить на следующие из них:
- Низкую теплопроводность.
- Повышенную влагостойкость.
- Низкую горючесть.
- Экологическую чистоту.
- Долговечность материала.
К материалам, используемым для утепления крыши и чердачного перекрытия изнутри, относятся:
- Минеральная вата в плитах и рулонах.
- Эковата , изготовленная на целлюлозной основе.
- Пенополистирол (пенопласт).
- Пеноизол и пенополиуретан напыляемый .
- Керамзит разных фракций (утепление перекрытий).
Кроме этого, традиционно использовались такие натуральные материалы, как солома, шлак, опилки и сухие листья. Некоторые строители и сегодня используют эти утеплители, но они требуют специальной обработки, так как не влагостойки, а значит , в них возможны гнилостные процессы и образование колоний микрофлоры.
Все материалы, применяемые для теплоизоляции кровли, имеют относительно небольшой вес, поэтому незначительно утяжелят стропильную и перекрывающую конструкцию.
В данной таблице представлены основные характеристики самых популярных на сегодняшний день утеплителей:
| Параметры материала | Материалы | Толщина, мм | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 | ||
| Плотность, кг/м³ | Минеральная вата | 100-120 | |||||||
| Пенополистирол | 25-35 | ||||||||
| Пенополиуретан | 54-55 | ||||||||
| Термическое сопротивление, (м²°К)/Вт | Минеральная вата | 1.19 | 1.43 | 1.9 | 2.38 | 2.86 | 3.57 | 4.76 | 5.95 |
| Пенополистирол | 1.35 | 1.62 | 2.16 | 2.7 | 3.24 | 4.05 | 5.41 | 6.76 | |
| Пенополиуретан | 1.85 | 2.22 | 2.96 | 3.7 | 4.44 | 5.56 | 7.41 | 9.26 | |
| Коэффициент теплопроводности, Вт/(м×°К) | Минеральная вата | 0,038-0,052 | |||||||
| Пенополистирол | 0.037 | ||||||||
| Пенополиуретан | 0.027 | ||||||||
| Масса 1 м², кг | Минеральная вата | 15.2 | 15.8 | 17.6 | 20.9 | 23.2 | 26.7 | 32.4 | 38.2 |
| Пенополистирол | 9.8 | 10 | 10.5 | 11 | 11.5 | 12.3 | 13.5 | 14.8 | |
| Пенополиуретан | 11.2 | 11.7 | 12.8 | 13.9 | 15 | 16.6 | 19.3 | 22 | |
Минеральная вата
Минеральную вату чаще всего применяют для утепления конструкции крыши, так как этот материал удобен в монтаже и хорошо подходит по своим параметрам для теплоизоляции чердачных помещений деревянного дома.
Один из самых удобных материалов — минеральная вата
Так как этот материал изготавливается из разного сырья, ее характеристики и цены несколько разнятся между собой. И чтобы выбрать лучший вариант, нужно рассмотреть каждый из его тип :
- Шлаковата производится из доменных шлаков и состоит из волокон толщиной в 5 ÷ 12 мкм, длиной в 14 ÷ 16 мм. Этот вариант самый неподходящий для утепления чердака, поэтому не стоить обольщаться его низкой стоимостью, так как утепление через пару лет придется проводить заново.
Шлаковата достаточно гигроскопична, а значит , хорошо впитывает влагу и, пропитавшись ей, она оседает и теряет свои теплоизоляционные качества. Кроме этого, она обладает низкой жаростойкостью и классифицируется Г4. Выдерживает этот утеплитель температуру всего в 300–320 градусов, что является низким показателем для применения его в деревянных конструкциях.
Теплопроводность материала составляет 0,48 ÷ 0,52 Вт/м×°К , что гораздо ниже, чем у двух других типов минеральных ват. При монтаже можно заметить, что волокна шлаковаты достаточно хрупкие, ломкие и колкие. Поэтому для жилых помещений лучше всего этот тип минеральной ваты не применять.
- Стекловата. Этот тип утеплителя изготавливают из расплавленного песка и стеклянного боя. Толщина волокон составляет 4 ÷ 15 мкм, а длина 14 ÷ 45 мм — эти параметры придают материалу упругость и прочность. Хаотичное расположение волокон способствует воздушности и повышению утеплительных качеств теплоизолятора.
Усовершенствованная современная стекловата рассчитана на на грев до 460 ÷ 500 градусов, что намного выше, чем у шлаковаты. Теплопроводность этого типа минеральной ваты составляет 0,030 ÷ 0,048 Вт/м×°К.
Стекловату широко применяют для утепления каменных строений, также хорошо она подойдет и для крыши деревянного дома. Если термоизолируется мансардный вариант подкровельного пространства, то стекловату часто используют в комбинации с пенополиуретаном.
В связи с тем, что волокна стекловаты очень тонкие, ломкие и колкие, они легко проникают сквозь ткань, могут попасть на слизистые глаз или в дыхательные пути. Поэтому , приступая к монтажным работам, следует обезопасить себя защитными средствами, надев костюм из плотной ткани, специальные очки, респиратор и перчатки.
- Базальтовая (каменная) вата изготавливается из горных габбро - базальтовых пород. Теплопроводность базальтового утеплителя составляет 0,032 ÷ 0,05 Вт/м×°К , материал выдерживает температуру до 550 ÷ 600 градусов.
Работать с каменной ватой намного проще, так как ее волокна не такие ломкие и колкие, их толщина составляет от 3,5 до 5 мкм, длина от 3 до 5 мм. Они расположены хаотично и их переплетение дает утеплителю хорошую прочность, поэтому материал достаточно стоек к механическим повреждениям.
Цены на базальтовую вату
базальтовая вата
Кроме этого, базальтовый утеплитель инертен к химическим воздействиям и хорошо переносит деструктивное влияние внешней среды.
Все виды минеральной ваты для утепления поверхностей выпускаются в рулонах или матах (блоках ) разных размеров. Сегодня в строительных магазинах можно найти фольгированный материал, который более эффективен для утепления, так как фольга отражает и сохраняет тепло внутри помещения.
Главным недостатком всех видов минеральной ваты является связывающее волокна вещество, которое очень часто изготавливается на базе фенолформальдегидной смолы. Она постоянно выделяет в воздух ядовитые вещества, опасные для здоровья человека. Поэтому назвать любой из типов минеральной ваты абсолютно экологически чистым – нельзя.
Возможно, вас заинтересует информация о том, что такое
Пенополистирол
Пенополистирол стал самым популярным материалом для утепления домов, и все это благодаря доступности по цене и простоте в укладке. Но для того чтобы чердак был утеплен основательно, без образования мостиков холода, нужно обеспечить плотное прилегание теплоизолятора к поверхностям, чего сложно добиться, используя пенопласт, так как он не имеет должной гибкости. Поэтому его комбинируют с другими утеплителями, в том числе и с напыляемым пенополиуретаном.
Плиты обычного пенополистирола — пенопласта (слева), и экструдированного
Пенопласт имеет в среднем коэффициент т еплопроводности 0,037 Вт/(м×°К ), но он зависит и от плотности материала, а также его толщины.
Влагопоглощение обычного пенопласта составляет до 2%, что значительно превышает этот параметр у экструдированного пенополистирола – здесь порог порядка 0,4% от общего объема материала.
Цены на пенополистирол
пенополистирол
Самым опасным качеством пенополистирола является его горючесть, причем при воспламенении материал плавится, одновременно создавая густое задымление. Дым, исходящий от него, чрезвычайно токсичен и опасен для здоровья.
Поэтому , выбирая этот утеплитель, необходимо учесть все его положительные и отрицательные свойства и максимально обезопасить дом от возможных аварийных ситуаций. Особое внимание необходимо будет уделить надежной изоляции проводки и правильному монтажу дымоходных каналов (труб).
Пенополиуретан
Пенополиуретан наносится на кровельные и перекрывающие конструкции напылением с помощью специального оборудования. Напыление проводится в несколько слоев , поэтому покрытие может иметь достаточно большую толщину. При таком способе нанесения пенополиуретан проникает во все трещины и щели, поэтому утепляющий слой будет полностью герметичен. Застывая и расширяясь, утеплитель приобретает высокую плотность, и его теплопроводность составляет всего 0,027 Вт/(м×°К ), при влагопоглощении не более 0,2% от общего объема материала. А это значит, что не происходит потери его теплоизоляционных качеств.
Напыляемый пенополиуретан быстро расширяется и застывает, а его излишек легко срезается с помощью острого ножа, что добавляет удобства в подгонке готового покрытия под уровень стропильной системы для проведения дальнейших отделочных или кровельных работ.
Применяя этот материал, можно отказаться от гидроизоляции, ветровой защиты и пароизоляции – он прекрасно справляется со всем комплексом проблемам, не задерживая пар и не пропуская внутрь помещения влагу.
Пенополиуретан напыляется на любую поверхность: горизонтальную, вертикальную или расположенную под уклоном, так как он имеет высокую адгезию со всеми строительными материалами.
Эковата
Эковату изготавливают из мелких частиц целлюлозы. Укладка этого материала может осуществляться «сухим» и «мокрым» способом.
Экологически чистый материал — эковата
- В первом случае утеплитель рассыпают между балок перекрытия и уплотняют по мере возможности прикатыванием. Этим способом на стены и кровельные конструкции произвести укладку не получится .
- Для «мокрого» способа монтажа необходимо специальное оборудование, где сухая субстанция смешивается с клеящими веществами, а затем под давлением с помощью трубы распределяется на перекрытия и стены.
«Мокрая» укладка эковаты
- Еще одним вариантом утепления эковатой является заполнение пространства между стропильными ногами, после закрепления на них отделочного материала, например, гипсокартона или деревянной вагонки. В этом случае, нужно правильно рассчитать количество материала - оно будет зависеть от высоты стропил, которая и определит толщину термоизоляции.
Эковата имеет ряд преимуществ перед другими утеплительными материалами, и к ним можно отнести следующее:
- Это экологически чистый материал, который не выделяет в окружающую среду никаких вредных испарений.
- Эковата способна «консервировать» поверхности, не давая развиваться грибковым и гнилостным образованиям.
- Если в процессе эксплуатации дома выяснится, что толщина утеплительного слоя на крыше недостаточна, то его можно увеличить или уплотнить уже уложенный материал.
- Укладка утеплителя проводится достаточно быстро.
- Эковата имеет долгий эксплуатационный срок без потери первоначальных теплоизоляционных качеств.
- Целлюлозный утеплительный материал обязательно обрабатывается антипиренами , поэтому имеет весьма слабую горючесть и склонность к самозатуханию. Кроме этого, эковата не дает задымления, и тем более — не выделяет опасных для организма человека веществ.
- Эковата , нанесенная на любую поверхность, образует бесшовное герметичное покрытие нужной толщины.
- Утеплитель является «дышащим» материалом, поэтому в нем не задерживается влага.
- Период окупаемости такого утепления составляет один ÷ три года.
Приведенная таблица показывает сравнительные цифровые характеристики двух экологически чистых материалов - эковаты и керамзита, о котором разговор пойдет чуть ниже рассмотрен ниже.
| Параметры материала | Керамзитовый гравий | Эковата (целлюлозная) |
|---|---|---|
| Коэффициент теплопроводности, Вт/(м°К) | 0,016-0,018 | 0,038-0,041 |
| Плотность, кг/м³ | 200-400 | 42-75 |
| Плотность примыкания к конструкции | В зависимости от фракции: | Плотное прилегание, хорошо забивает все щели и трещины |
| - 15-20 мм - наличие пустот; | ||
| - 5-10 мм - плотное прилегание. | ||
| Линейная усадка | отсутствует | |
| Паропроницаемость мг/Па×м×ч | 0.3 | 0.67 |
| Химическая инертность | нейтрален | |
| Горючесть | негорючий | Г1-Г2 (слабо горючий материал, т.к. обработана антипиренами |
| Влагопоглощение, % от веса | 10-25 | 14-16 |
Керамзит
Керамзит очень часто используют при утеплении чердачного перекрытия деревянного дома. Конечно, стропильную систему керамзитом термоизолировать сложно, но засыпать его между балок перекрытия на заранее подготовленные поверхности — не составит большого труда.
Этот материал производится из специально подготовленной глины, проходящей высокотемпературную термическую обработку. Керамзит изготавливается в четырех фракциях, начиная от керамзитового песка и заканчивая крупными элементами размером в 20 ÷ 30 мм.
| Фракция, мм | Насыпная плотность, кг/м³ | Общая плотность материала, кг/м³ | Прочность на сжатие МПа |
|---|---|---|---|
| 1 - 4 | 400 | 800 - 1200 | 2,0 - 3,0 |
| 4 - 10 | 335 - 350 | 550 - 800 | 1,2 - 1,4 |
| 10 - 30 | 200 - 250 | 450 - 650 | 0,9 - 1,1 |
Цены на керамзит
керамзит
Преимущества этого материала:
- Экологическая чистота. Он не вызывает аллергических реакций и не выделяет в окружающую атмосферу ядовитых веществ.
- Утеплитель не теряет своих первоначальных теплоизоляционных качеств на протяжении всего периода эксплуатации.
- Для утепления можно выбрать материал подходящей фракции – от этого будет зависеть плотность засыпки. Чем мельче фракция, тем плотнее засыпка.
- Керамзит является негорючим материалом, что является очень важным качеством для деревянной конструкции. Этим утеплителем изолируют дымоходные трубы от деревянных перекрытий, засыпая его в построенный вокруг них короб.
- Еще одним важным преимуществом этого материала можно назвать то, что его не переносят домашние грызуны. Если дом стоит на загородном участке, то в нем даже на чердаке вполне могут поселиться мыши, а некоторые утеплители создают для этого вполне подходящие условия – но только не керамзит!
Возможно, вас заинтересует информация о том, что собой представляет
Вспомогательные материалы
Кроме теплоизоляционных материалов, в утеплительном «пироге» используется гидроизоляционная (ветрозащитная) и пароизоляционная пленка .
- Гидроизоляция необходима для того, чтобы защитить утеплитель от конденсата, который может собираться между теплоизолятором и кровлей. Кроме того, этот материал выполняет ветрозащитную функцию, не позволяя попадать холоду, пыли и влаге из воздуха непосредственно на утеплитель, а также в помещение чердака.
Эта мембрана должна обладать паропропускающей способностью – излишняя влага в утеплителе будет попросту испаряться в атмосферу.
Если утепление проводится в уже смонтированной конструкции и не планируется менять материал кровли, под которой и должна находиться гидроизоляционная мембрана, то для утепления придется использовать напыляемый пенополиуретан — он не требует защиты от ветра, и его можно напылять на на дежную основу из досок или прямо на кровельное покрытие.
- При теплоизоляции скатов крыши, утеплитель закрывается пароизоляционной пленкой со стороны чердачного помещения. Пароизоляция предназначается для защиты термоизоляционного материала и деревянных элементов стропильной системы от проникновения влаги изнутри.
Как известно, излишняя влага, попавшая на утеплитель и древесину, может привести к появлению плесени и гниению, а также неприятному запаху, который со временем перейдет в жилые комнаты.
Если в чердачном помещении планируется оборудовать отапливаемую комнату, то пленка пароизоляции должна быть закреплена под отделкой стен.
При утеплении перекрытия, пароизоляция настилается под утеплитель, на доски и балки конструкции, так как она должна задержать тепло в нижерасположенных помещениях и не позволить влажным парам из них попасть в теплоизоляционный слой.
Защитная мембрана производится разной толщины и может быть изготовлена из фольгированного или нетканого материала. Если используется пленка с фольгированной поверхностью, то ее монтируют на скаты крыши отражающей стороной в сторону чердака. При утеплении перекрытия, она должна быть повернута в сторону нижнего помещения. Это делается для того, чтобы тепло было отражено внутрь чердака или в сторону жилых комнат и не уходило наружу. Между собой полотна проклеиваются фольгированным скотчем, который поможет создать цельность и герметичность мембраны.
При желании сэкономить, можно воспользоваться старыми проверенными способами пароизоляции, когда щели между досками чердачного перекрытия, а также их стыки с балками хорошо промазываются пастой, изготовленной из из вести, глины. Такая защита не только создаст высокую герметичность перекрытия, но и предохранит древесину от появления вредителей, а также позволит утеплительным слоям «дышать».
Когда известь или глина хорошо просохнут , можно переходить к утеплительным операциям. Кстати, деревянные дома с давних, пор утеплялись опилками — их для этого смешивали с той же глиной и добавляли в смесь немного извести, которая придавала составу эластичность. Кроме опилок, для утепления использовались и другие природные материалы, которые высушивались и закладывались между балками перекрытия.
Такой способ пароизоляции и утепления используют и сегодня, так как он помогает сэкономить достаточно приличную сумму. Но все подобные работы – очень трудоемки и требуют определенных знаний, сноровки и времени.
Те владельцы домов, которые хотят, чтобы работы проходили быстрее, используют современные материалы.
Как рассчитать требуемую толщину утеплителя?
Мало определиться с типом утеплителя, исходя только из его экологичности, удобства в монтаже и стоимости. Очень важно правильно рассчитать требуемую толщину термоизоляционного слоя. Это нужно и для того чтобы создать в помещении комфортные условия, во избежание переплаты за излишний материал.
Расче т т ребуемой толщины утепления определен специальными руководящими документами - СНиП 23 — 02-2003 «Тепловая защита зданий » и Сводом Правил СП 23— 101-2004 «Проектирование тепловой защиты зданий ». В них приведены формулы для расчетов , учитывающие очень большое количество параметров. Но, с некоторым допустимым упрощением, можно взять за основу следующее выражение:
δут = (R – 0,16 – δ1 / λ1 – δ2 / λ2 – δ n / λ n ) × λут
Начинаем разбираться в имеющихся в формуле величинах:
- δут – это искомый параметр, толщина слоя термоизоляционного материала.
- R – требуемая табличная величина термического сопротивления (м²×° С /Вт) утепляемой конструкции. Эти параметры рассчитаны для каждого региона России в соответствии с конкретными климатическими условиями. Такое термическое сопротивление будет обеспечивать, при грамотно рассчитанной системе отопления, поддержание в помещении комфортной температуры в +19°. Размещенная ниже схема с картой России показывает значение R для стен, перекрытий и покрытий.
При расчете утеплителя для кровли принимается значение «для покрытий», для чердачного пола – «для перекрытий».
- δ n и λ n— значения толщины слоя материала и коэффициента его теплопроводности.
Формула позволяет рассчитать толщину утепления для многослойной конструкции, с учетом термоизолирующих свойств каждого из слоев , от 1 до n . Например, кровельный «пирог» будет состоять из сплошной обрешетки из клееной фанеры поверх ст ропил с рубероидным покрытием сверху. Ниже идет слой утепления, который предстоит рассчитать, а затем потолок будет подшит натуральной деревянной вагонкой. Таким образом, в расчёт будут приняты три слоя: вагонка + фанера + рубероид.
Важно – считаются только те наружные слои, которые плотно прилегают друг к другу. Например, плоский шифер в расчет взять можно, а волнистый — уже нет. Если конструкция крыши предполагает вентилируемую кровлю, то все слои, находящиеся выше вентилируемого зазора, в расчет не принимаются.
Откуда взять значения? Измерить толщину каждого из слоев (δ n ) – труда не составит. Значение же коэффициента теплопроводности (λ n) , если оно не указано в техдокументации материала, можно взять из расположенной ниже таблицы:
| Расчетные теплотехнические показатели некоторых строительных и теплоизоляционных материалов | ||||||
|---|---|---|---|---|---|---|
| Материал | Плотность материалов в сухом состоянии, кг/м.куб | Расчетные коэффициенты при различных условиях эксплуатции | ||||
| ω | λ | μ | ||||
| А | Б | А | Б | А, Б | ||
| λ - коэффициент теплопроводности (Вт/(м°С)); ω - коэффициент массового отношения влаги в материале (%); ; μ - коэффициент паропроницаемости (мг/(м·ч·Па) | ||||||
| А. Полимерные | ||||||
| Пенополистирол | 150 | 1 | 5 | 0.052 | 0.06 | 0.05 |
| То же | 100 | 2 | 10 | 0.041 | 0.052 | 0.05 |
| То же | 40 | 2 | 10 | 0.041 | 0.05 | 0.05 |
| Экструдированный пенополистирол | 25 | 2 | 10 | 0.031 | 0.031 | 0.013 |
| То же | 28 | 2 | 10 | 0.031 | 0.031 | 0.013 |
| То же | 33 | 2 | 10 | 0.031 | 0.031 | 0.013 |
| То же | 35 | 2 | 10 | 0.031 | 0.031 | 0.005 |
| То же | 45 | 2 | 10 | 0.031 | 0.031 | 0.005 |
| Пенопласт ПХВ1 и ПВ1 | 125 | 2 | 10 | 0.06 | 0.064 | 0.23 |
| То же | 100 и менее | 2 | 10 | 0.05 | 0.052 | 0.23 |
| Пенополиуретан | 80 | 2 | 5 | 0.05 | 0.05 | 0.05 |
| То же | 60 | 2 | 5 | 0.041 | 0.041 | 0.05 |
| То же | 40 | 2 | 5 | 0.04 | 0.04 | 0.05 |
| Перлитопластбетон | 200 | 2 | 3 | 0.052 | 0.06 | 0.008 |
| То же | 100 | 2 | 3 | 0.041 | 0.05 | 0.008 |
| Теплоизоляционные изделия из вспененного синтетического каучука «Аэрофлекс» | 80 | 5 | 15 | 0.04 | 0.054 | 0.003 |
| Экструзионный пенополистирол «Пеноплэкс», тип 35 | 35 | 2 | 3 | 0.029 | 0.03 | 0.018 |
| То же. тип 45 | 45 | 2 | 3 | 0.031 | 0.032 | 0.015 |
| Б. Минераловатные,стекловолокнистые | ||||||
| Маты минераловатные прошивные | 125 | 2 | 5 | 0.064 | 0.07 | 0.3 |
| То же | 100 | 2 | 5 | 0.061 | 0.067 | 0.49 |
| То же | 75 | 2 | 5 | 0.058 | 0.064 | 0.49 |
| Маты минераловатные на синтетическом связующем | 225 | 2 | 5 | 0.072 | 0.082 | 0.49 |
| То же | 175 | 2 | 5 | 0.066 | 0.076 | 0.49 |
| То же | 125 | 2 | 5 | 0.064 | 0.07 | 0.49 |
| То же | 75 | 2 | 5 | 0.058 | 0.064 | 0.53 |
| Плиты мягкие, полужесткие и жесткие минераловатные на синтетическом и битумном связующих | 250 | 2 | 5 | 0.082 | 0.085 | 0.41 |
| То же | 225 | 2 | 5 | 0.079 | 0.084 | 0.41 |
| То же | 200 | 2 | 5 | 0.076 | 0.08 | 0.49 |
| То же | 150 | 2 | 5 | 0.068 | 0.073 | 0.49 |
| То же | 125 | 2 | 5 | 0.064 | 0.069 | 0.49 |
| То же | 100 | 2 | 5 | 0.06 | 0.065 | 0.56 |
| То же | 75 | 2 | 5 | 0.056 | 0.063 | 0.6 |
| Плиты минераловатные повышенной жесткости на органофосфатном связующем | 200 | 1 | 2 | 0.07 | 0.076 | 0.45 |
| Плиты полужесткие минераловатные на крахмальном связующем | 200 | 2 | 5 | 0.076 | 0.08 | 0.38 |
| То же | 125 | 2 | 5 | 0.06 | 0.064 | 0.38 |
| Плиты из стеклянного штапельного волокна на синтетическом связующем | 45 | 2 | 5 | 0.06 | 0.064 | 0.6 |
| Маты и полосы из стеклянного волокна прошивные | 150 | 2 | 5 | 0.064 | 0.07 | 0.53 |
| Маты из стеклянного штапельного волокна «URSA» | 25 | 2 | 5 | 0.043 | 0.05 | 0.61 |
| То же | 17 | 2 | 5 | 0.046 | 0.053 | 0.66 |
| То же | 15 | 2 | 5 | 0.048 | 0.053 | 0.68 |
| То же | 11 | 2 | 5 | 0.05 | 0.055 | 0.7 |
| Плиты из стеклянного штапельного волокна «URSA» | 85 | 2 | 5 | 0.046 | 0.05 | 0.5 |
| То же | 75 | 2 | 5 | 0.042 | 0.047 | 0.5 |
| То же | 60 | 2 | 5 | 0.04 | 0.045 | 0.51 |
| То же | 45 | 2 | 5 | 0.041 | 0.045 | 0.51 |
| То же | 35 | 2 | 5 | 0.041 | 0.046 | 0.52 |
| То же | 30 | 2 | 5 | 0.042 | 0.046 | 0.52 |
| То же | 20 | 2 | 5 | 0.043 | 0.048 | 0.53 |
| То же | 17 . | 2 | 5 | 0.047 | 0.053 | 0.54 |
| То же | 15 | 2 | 5 | 0.049 | 0.055 | 0.55 |
| В. Плиты из природных органических и неорганических материалов | ||||||
| Плиты древесноволокнистые и древесностружечные | 1000 | 10 | 12 | 0.23 | 0.29 | 0.12 |
| То же | 800 | 10 | 12 | 0.19 | 0.23 | 0.12 |
| То же | 600 | 10 | 12 | 0.13 | 0.16 | 0.13 |
| То же | 400 | 10 | 12 | 0.11 | 0.13 | 0.19 |
| То же | 200 | 10 | 12 | 0.07 | 0.08 | 0.24 |
| Плиты фибролитовые и арболит на портландцементе | 500 | 10 | 15 | 0.15 | 0.19 | 0.11 |
| То же | 450 | 10 | 15 | 0.135 | 0.17 | 0.11 |
| То же | 400 | 10 | 15 | 0.13 | 0.16 | 0.26 |
| Плиты камышитовые | 300 | 10 | 15 | 0.09 | 0.14 | 0.45 |
| То же | 200 | 10 | 15 | 0.07 | 0.09 | 0.49 |
| Плиты торфяные теплоизоляционные | 300 | 15 | 20 | 0.07 | 0.08 | 0.19 |
| То же | 200 | 15 | 20 | 0.06 | 0.064 | 0.49 |
| Плиты из гипса | 1350 | 4 | 6 | 0.5 | 0.56 | 0.098 |
| То же | 1100 | 4 | 6 | 0.35 | 0.41 | 0.11 |
| Листы гипсовые обшивочные (гипсокатон) | 1050 | 4 | 6 | 0.34 | 0.36 | 0.075 |
| То же | 800 | 4 | 6 | 0.19 | 0.21 | 0.075 |
| Г. Засыпки | ||||||
| Гравий керамзитовый | 600 | 2 | 3 | 0.17 | 0.19 | 0.23 |
| То же | 500 | 2 | 3 | 0.15 | 0.165 | 0.23 |
| То же | 450 | 2 | 3 | 0.14 | 0.155 | 0.235 |
| То же | 400 | 2 | 3 | 0.13 | 0.145 | 0.24 |
| То же | 350 | 2 | 3 | 0.125 | 0.14 | 0.245 |
| То же | 300 | 2 | 3 | 0.12 | 0.13 | 0.25 |
| То же | 250 | 2 | 3 | 0.11 | 0.12 | 0.26 |
| Д. Дерево, изделия из него и других природных органических материалов | ||||||
| Сосна и ель поперек волокон | 500 | 15 | 20 | 0.14 | 0.18 | 0.06 |
| Сосна и ель вдоль волокон | 500 | 15 | 20 | 0.29 | 0.35 | 0.32 |
| Дуб поперек волокон | 700 | 10 | 15 | 0.18 | 0.23 | 0.05 |
| Дуб вдоль волокон | 700 | 10 | 15 | 0.35 | 0.41 | 0.3 |
| Фанера клееная | 600 | 10 | 13 | 0.15 | 0.18 | 0.02 |
| Картон облицовочный | 1000 | 5 | 10 | 0.21 | 0.23 | 0.06 |
| Картон строительный многослойный | 650 | 6 | 12 | 0.15 | 0.18 | 0.083 |
| Е. Материалы кровельные, гидроизоляционные, облицовочные | ||||||
| - Асбестоцементные | ||||||
| Листы асбестоцементные плоские | 1800 | 2 | 3 | 0.47 | 0.52 | 0.03 |
| То же | 1600 | 2 | 3 | 0.35 | 0.41 | 0.03 |
| - Битумные | ||||||
| Битумы нефтяные строительные и кровельные | 1400 | 0 | 0 | 0.27 | 0.27 | 0.008 |
| То же | 1200 | 0 | 0 | 0.22 | 0.22 | 0.008 |
| То же | 1000 | 0 | 0 | 0.17 | 0.17 | 0.008 |
| Асфальтобетон | 2100 | 0 | 0 | 1.05 | 1.05 | 0.008 |
| Изделия из вспученного перлита на битумном связующем | 400 | 1 | 2 | 0.12 | 0.13 | 0.04 |
| То же | 300 | 1 | 2 | 0.09 | 0.099 | 0.04 |
Обратите внимание, что для материалов даны два значения λ n – для режимов эксплуатации А или Б . Эти режимы предусматривают особенности влажностного режима – и по региону проведения строительства, и по типу помещений.
Для начала, необходимо по карте-схеме определить зону – влажная, нормальная или сухая.
Затем, сопоставив зону и особенности помещения, по предлагаемой таблице, определить режим, А или Б , в соответствии с которым и выбрать значение λ n.
| Влажностной режим помещений | Условия эксплуатации, А или Б, по зонам влажности (по карте-схеме) | ||
|---|---|---|---|
| Сухая зона | Нормальная зона | Влажная зона | |
| Сухой | А | А | Б |
| Нормальный | А | Б | Б |
| Влажный или мокрый | Б | Б | Б |
- λут – коэффициент т еплопроводности для выбранного типа утеплителя, по которому и проводится расчет толщины.
Вот теперь, выписав толщину и коэффициент т еплопроводности для каждого слоя, можно провести расчет толщины утеплителя. Обратите внимание, что формула требует указания толщины в метрах!
Чтобы облегчить заинтересованному читателю задачу, размещен специальный калькулятор. В нем предусмотрен расчёт для трех слоев (не считая утеплителя). Если количество слоев меньше, то просто оставьте лишнюю графу незаполненной. Толщина слоев и конечный результат — в миллиметрах.
