К мягким кровлям относятся рулонные материалы на основе битума, а также штучное покрытие, внешне имитирующее черепицу. Мягкие кровли широко распространены благодаря приемлемым ценам и возможности выполнения работ от и до своими руками. Еще один немаловажный плюс – небольшой вес мягких кровель, благодаря чему ощутимо снижается нагрузка на стропильную систему и фундамент бани.
Выбирать тип мягкой кровли стоит, отталкиваясь не только от внешнего оформления бани, но и от угла наклона скатов.
Рулонные кровли
Укладка рулонных материалов чаще всего производится на плоских кровлях и односкатных с небольшим уклоном. Кровли с большим уклоном обычно не покрывают рулонными материалами, так как внешний вид бани будет непрезентабельным.
| Материал | Описание |
|---|---|
| Самое известное рулонное покрытие - это рубероид. К основанию его приклеивают битумной мастикой. Материал максимально бюджетный, простой в укладке, но срок службы кровли из рубероида не превышает десяти лет. | |
| Рубероид наплавляемый - материал, отличающийся более хорошим качеством, по сравнению со своим "предшественником". На основу наплавляемого рубероида уже нанесен слой битума. Материал в процессе монтажа прогревают горелкой и раскатывают в несколько слоев. | |
| Стеклорубероид - материал со стекловолокнистой основой, устойчивый к перепадам температур и УФ-лучам. На поверхность материала наносится посыпка крупной или мелкой фракции. Так, например, стеклорубероид С-РК, который укладывают верхним слоем, с лицевой стороны имеет обсыпку крупной фракции, а с изнаночной - мелкой, похожей на пыль. У стеклорубероида С-РЧ, который тоже укладывают верхним слоем, обсыпка чешуйчатая. А обсыпка самой мелкой фракции с обеих сторон у стеклорубероида С-РМ, который укладывают нижним слоем покрытия. Укладку производят методом наплавления или механической фиксации материала. Срок эксплуатации кровель из стеклорубероида не превышает 10-12 лет. | |
| Мембранные материалы - самые современные из всех вышеперечисленных, отличаются гораздо более продолжительным сроком службы, высокими гидроизоляционными свойствами. Мембранные материалы не восприимчивы к климатическим факторам и действию солнечных лучей, прочные механически, легкие и эластичные. Кроме того, можно самостоятельно выбрать оттенок материала. |
Битумные кровли
Штучная битумная черепица – экономичный материал с высокими декоративными и шумоизоляционными свойствами.
Гибкая многослойная черепица Технониколь SHINGLAS “Драконий зуб”
Богатая цветовая палитра гонтов позволяет воплощать в жизнь множество дизайнерских решений, создавать собственное неповторимое оформление кровли.
Гибкая черепица Технониколь SHINGLAS “Модерн брикс”
Мягкие гонты небольшого размера можно укладывать на кровли любых конфигураций, в том числе шатровые и купольные, при этом количество отходов всегда минимально. Уход за битумной кровлей не составляет труда – ее нужно иногда очищать от снега и скопившейся опавшей листвы. А ремонт кровли выполняется максимально просто и быстро – достаточно только извлечь метизы и заменить дефектный элемент.
Верхний слой битумной черепицы – посыпка из природных материалов, например, базальта. Шероховатая поверхность гонтов позволяет задерживать снег на крыше и препятствует его лавинному сходу. Кроме того, крупная посыпка обеспечивает механическую прочность покрытию.
Гибкая черепица Docke, коллекции “Кельн”
Кровельное покрытие должно соответствовать качеству ГОСТ 32806-2014.
Укладку можно производить самостоятельно, имея минимальный набор инструментов и следуя руководству.
Цены на гибкую битумную черепицу
битумная черепица
Поэтапное руководство по укладке битумной мягкой черепицы
Мягкие гонты укладывают только на сплошное основание, обязательно жесткое, сухое. В качестве основания рекомендовано использовать фанерные листы повышенной влагостойкости или ОСП-3 толщиной 11 или 12 мм (для некоторых видом черепицы допустимо применение плит толщиной 9 мм). Рекомендуемые габариты плит 1,25 х 2,5 м.
Также допустимо делать сплошную обрешетку из шпунтованной либо обрезной доски с относительной влажностью менее 20%.
Плиты крепят поверх обрешетки из доски “дюймовки”, смонтированной с шагом 100 мм. Обязательное условие при монтаже сплошной обрешетки – соблюдение разбежности, то есть в одной точке кровли не должно сходиться сразу 4 угла.

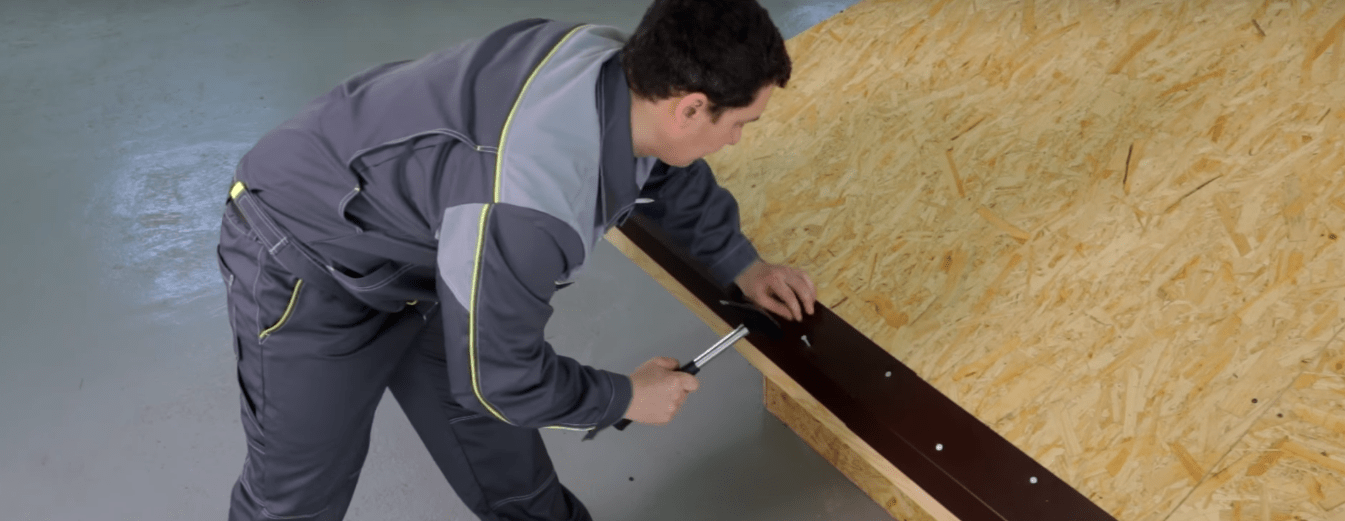

Этап 1. Перед тем как укладывать гибкую черепицу, необходимо закрепить доборные элементы, первый из которых – карнизная планка. Элемент необходим для отвода воды и усиления конструкции крыши.

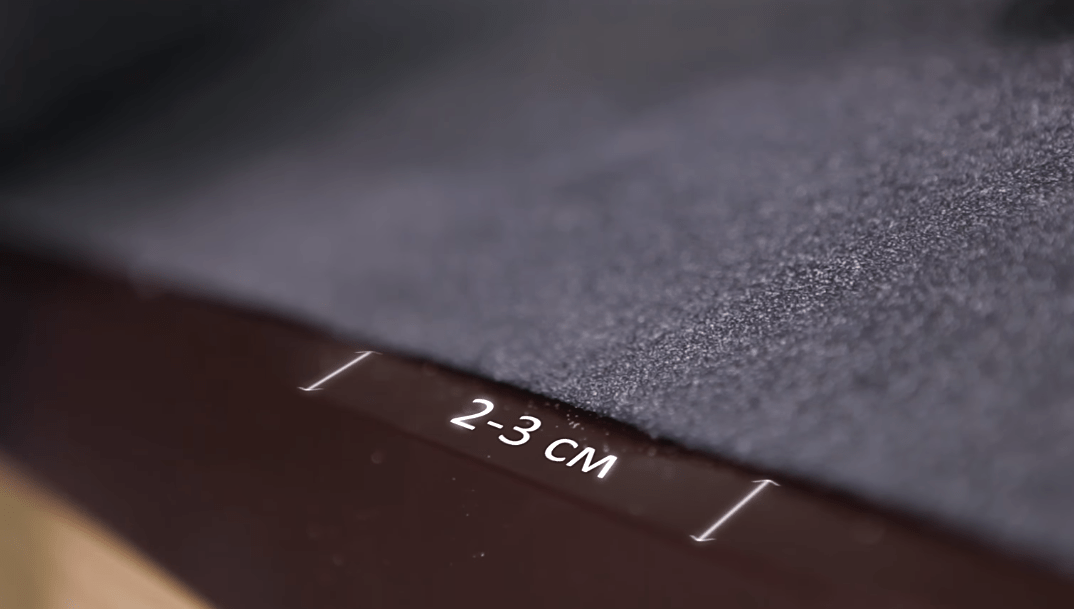

Планку ребром укладывают на край сплошной обрешетки и фиксируют кровельными саморезами. Метизы вбивают в шахматном порядке, соблюдая шаг примерно пятнадцать сантиметров. Нахлест торцов рядом расположенных планок не более пяти сантиметров.
Этап 2. Для обеспечения дополнительной герметичности крыши применяют подкладочные ковры.

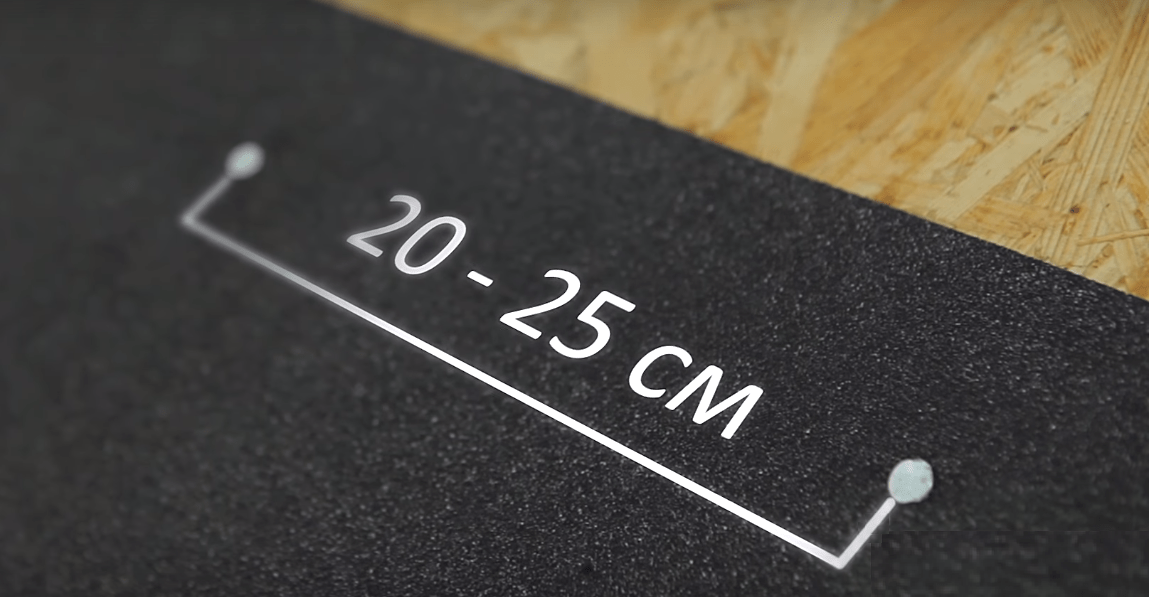

Первый рулон раскатывают параллельно карнизной планке, причем нижний край ковра не должен доходить 2-3 мм до перегиба планки. Фиксируют подкладочный слой кровельными саморезами по краям сверху и снизу. Важно, чтобы ковер был уложен с небольшим натяжением для исключения появления складок и волн на поверхности материала.

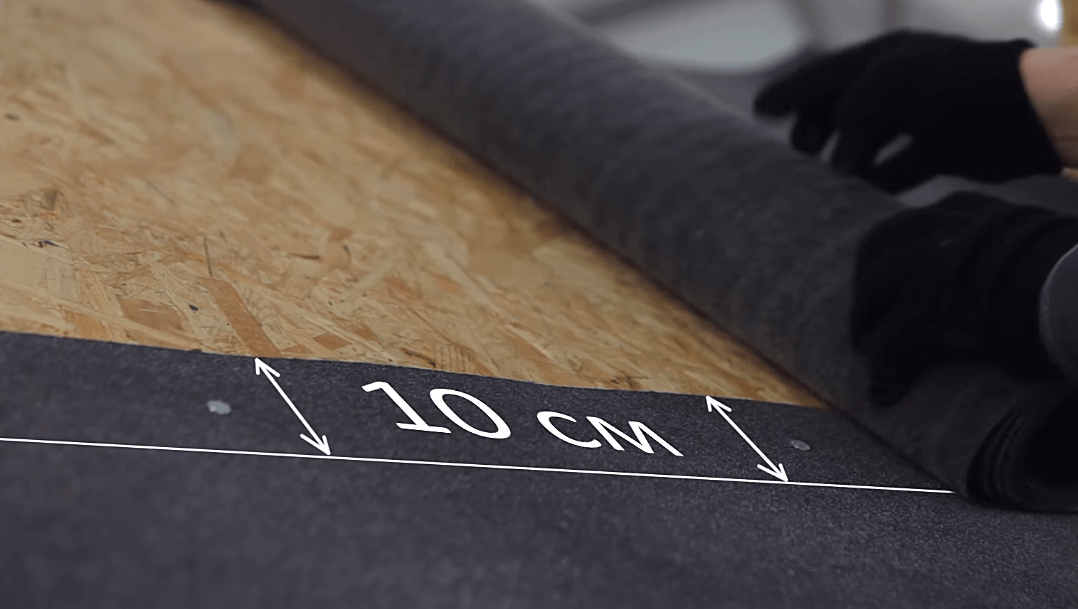

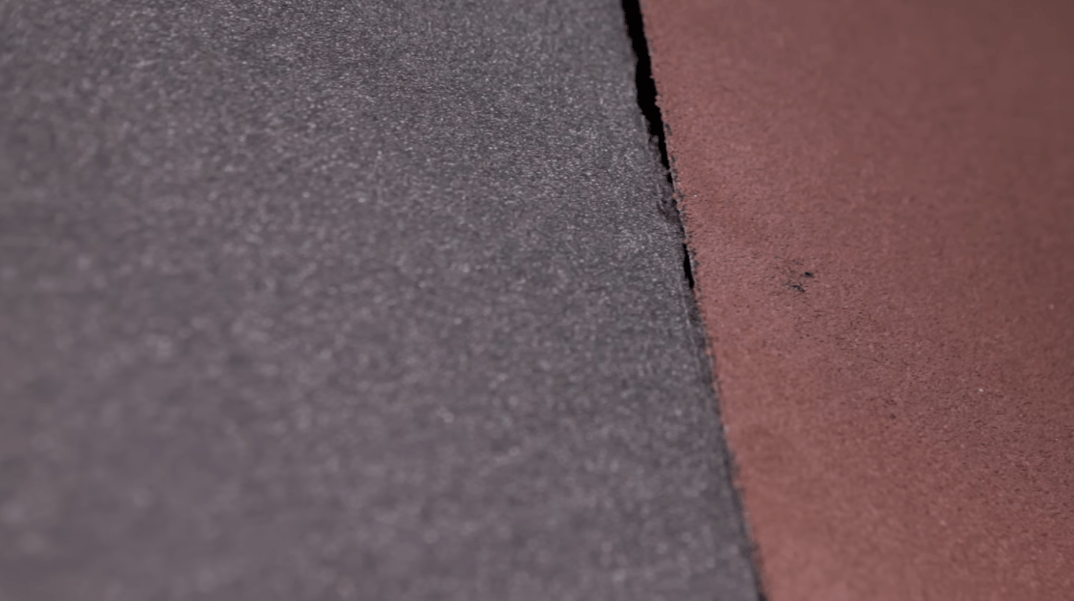

Второй ряд материала укладывают с нахлестом на первый 10 см и по верхнему краю фиксируют гвоздями, соблюдая расстояние между ними от 20 до 25 см.

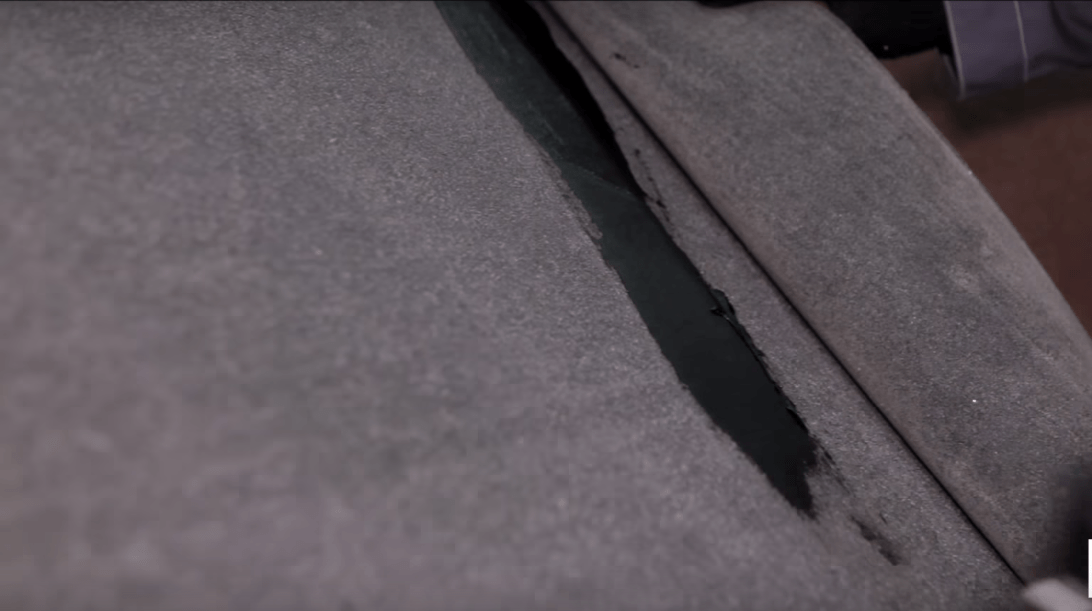

Между полотнами (в месте нахлеста) шпателем наносят фиксирующую мастику слоем толщиной 1 мм. Если наносить мастику слишком толстым слоем либо предварительно чрезмерно разбавить ее растворителем, то на кровле могут появиться вздутия и подтеки.
Если подкладочный ковер по краям имеет клеевые полосы, то дополнительно наносить мастику не нужно.

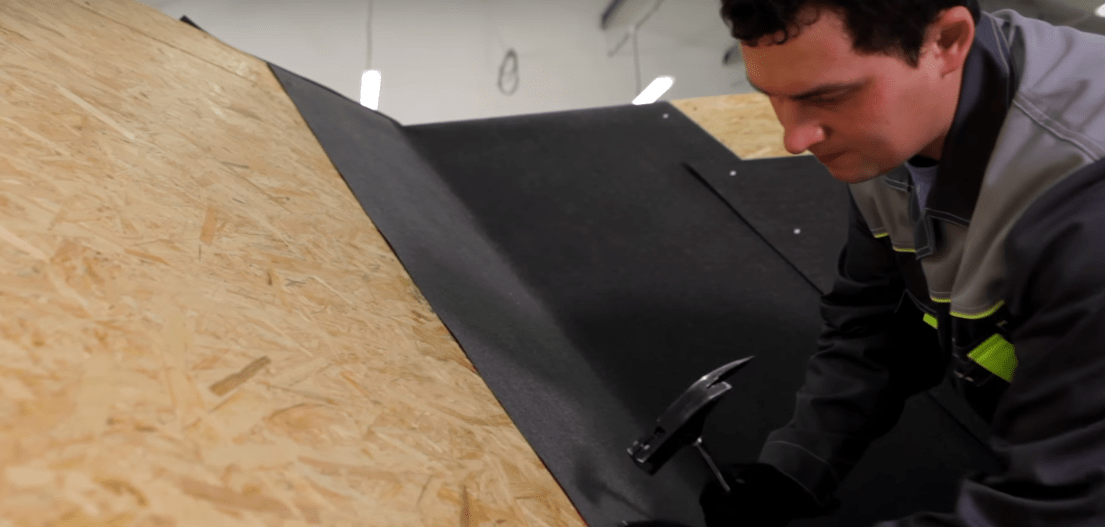

На заметку! Если на крыше бани есть стык скатов (ендова), то подкладочный ковер расстилают сначала вдоль стыка, и лишь после этого рулоны раскатывают параллельно карнизной планке.
Общая ширина подкладочного ковра на ендове не должна быть менее 1 метра, то есть по 50 см в каждую сторону от линии стыка скатов. Желательно, чтобы подкладочный ковер на ендове не имел стыков, но если этого нельзя избежать, то слои укладывают снизу вверх с нахлестом 30 см и обязательно промазывают место соединения мастикой.

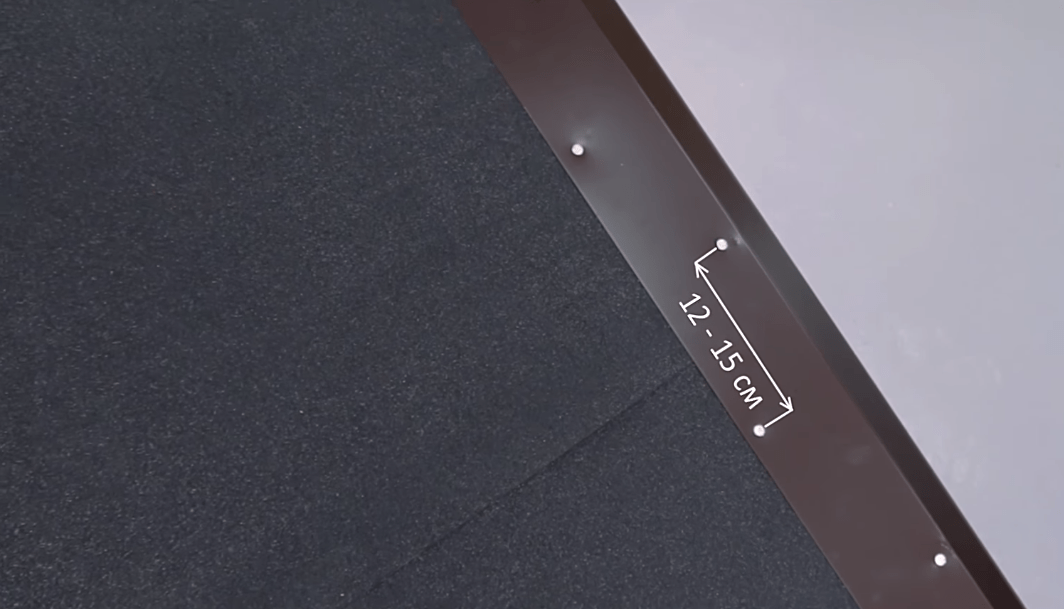

Этап 3. Поверх подкладочного слоя крепят фронтонные планки, которые также именуют ветровыми. Фиксацию осуществляют гвоздями. Метизы вколачивают молотком в шахматном порядке, шаг 12-15 см. Торцевые нахлесты планок 3 см.
Этап 4. Оформление ендов.
Цены на влагостойкую фанеру
влагостойкая фанера
Способ 1. Открытый

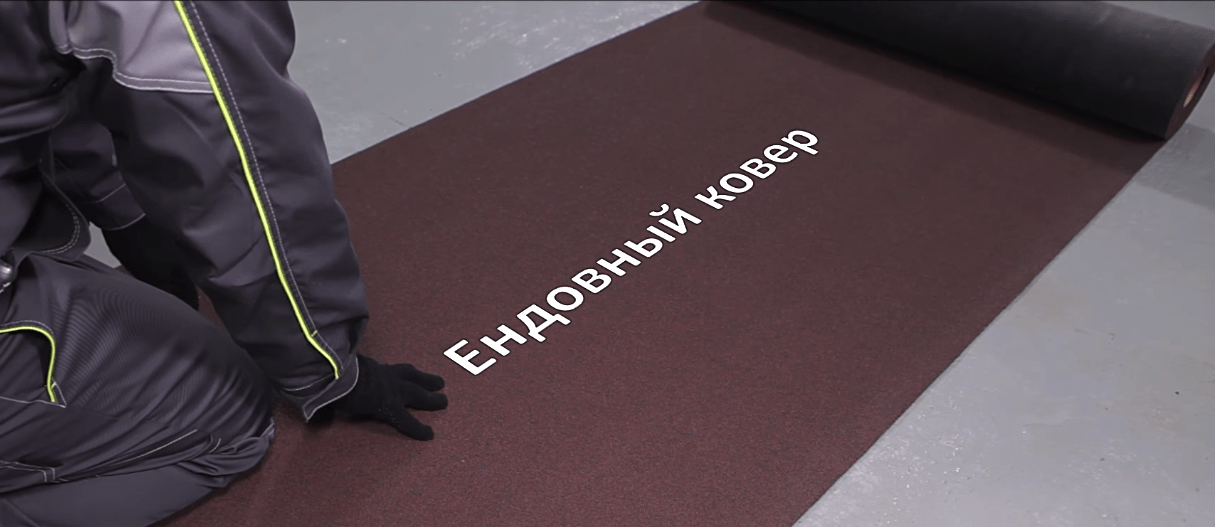

Поверх подкладочного ковра укладывают ендовный.

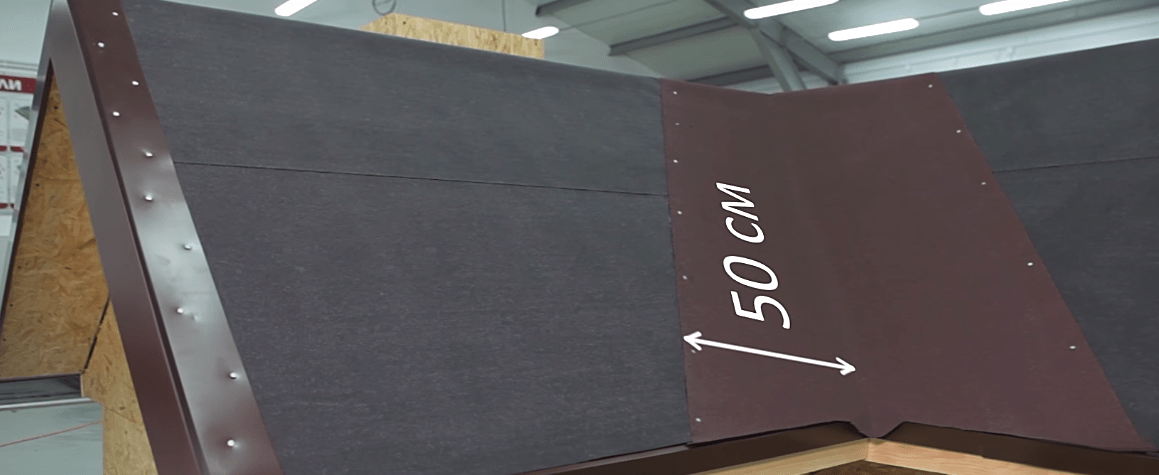

Ширина ендовного ковра также не должна быть менее 50 см в каждую сторону от оси стыков скатов. На изнаночную сторону ковра наносят битумную клеящую мастику (полосы шириной 10 см по краям материала).
Фиксируют материал по периметру гвоздями с шагом не более 25 см и отступом от края ковра 3 см.
Способ 2. С подрезкой
Вариант оформления ендовы не предполагает укладку ковра. Гонты подрезают и укладывают внахлест непосредственно в месте стыка скатов.
Этап 5. Можно переходить непосредственно к укладке битумной черепицы.

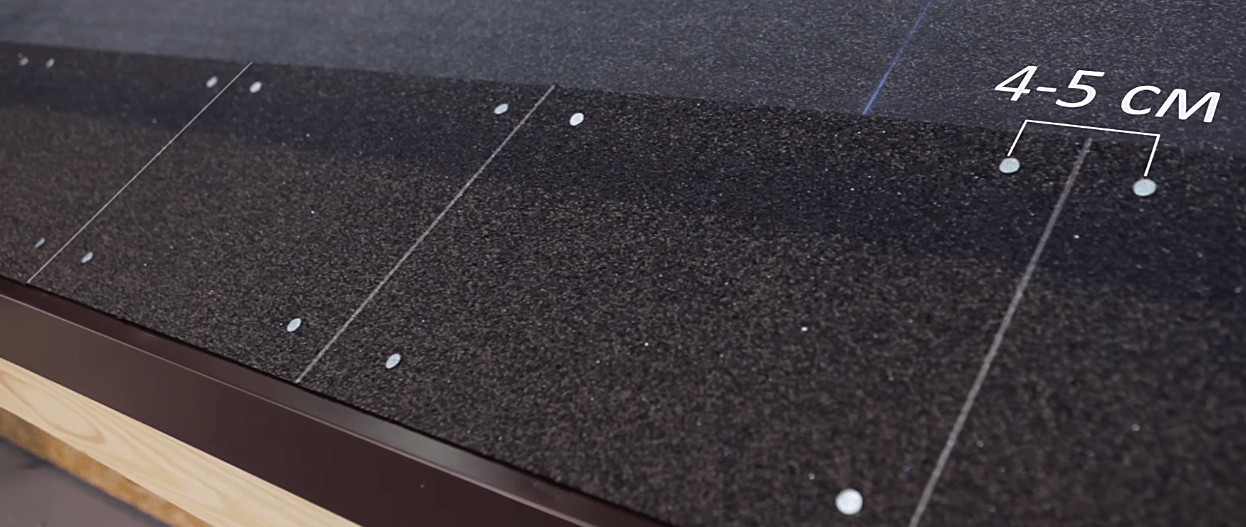

Первый ряд – стартовый. Отличительная особенность гонтов стартового ряда – отсутствие прорезей. Цельные полосы приклеивают, отступив от перегиба карнизной планки на 2 см. Дополнительно гонты закрепляют двенадцатью гвоздями каждый (по верхнему и нижнему краю 6 гвоздей).
На заметку! Если вы дополнительно не приобрели битумную черепицу для стартового ряда, просто возьмите острый монтажный нож, полосу рядовой черепицы, уложите ее на подходящую по размеру дощечку и обрежьте лепестки (зубчики, треугольники и т.п. в зависимости от формы нарезки гонта). Битумную черепицу с формой “драконий зуб” можно не подрезать.
Гибкую черепицу можно монтировать при любых погодных условиях, но если температура воздуха на улице ниже нуля, то желательно кровельный материал небольшими партиями подавать на крышу из теплого помещения.
Важно! Не забудьте извлечь битумную черепицу из картонных коробок и перемешать между собой. Так покрытие кровли будет более однородным по оттенку. Перемешивать нужно не менее чем 5 упаковок одновременно.

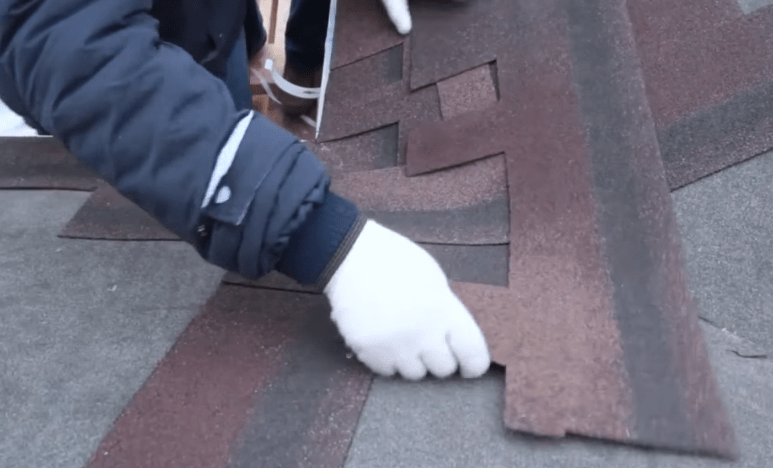

Второй ряд начинают укладывать, сдвинув гонт второго ряда относительно гонта первого ряда на половину лепестка по горизонтали и отступив 2 см от нижнего края стартового ряда.
Край гонта, который будет укладываться на ветровую планку, подрезают под углом 45 градусов. Ветровую планку перед укладкой черепицы смазывают мастикой.
Смещение гонтов “драконий зуб” производится на 15 см. То есть крепление нижнего ряда должно быть перекрыто лепестками вышележащего ряда.

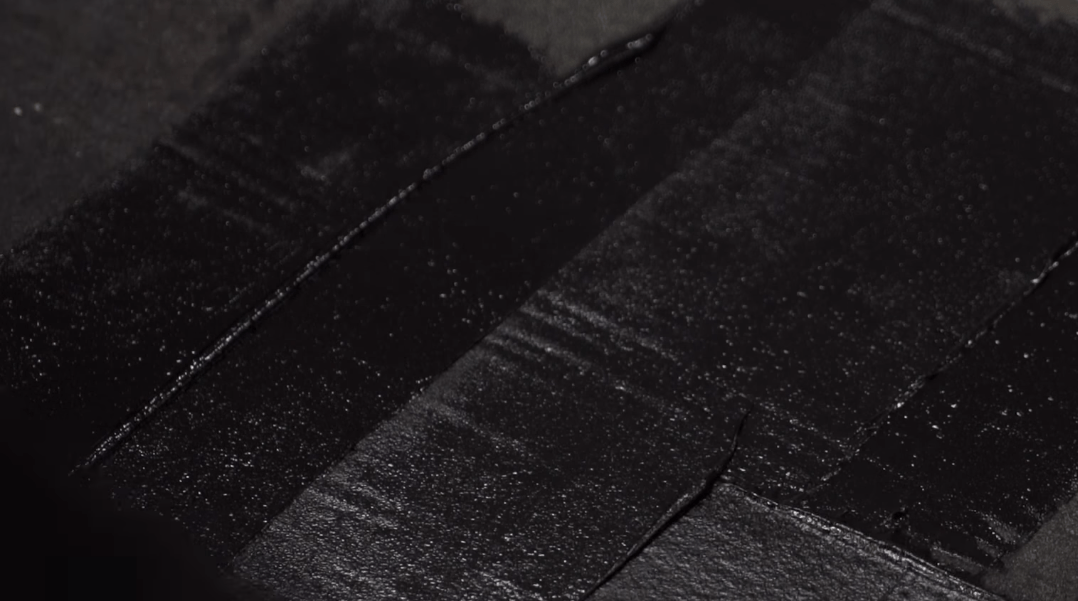

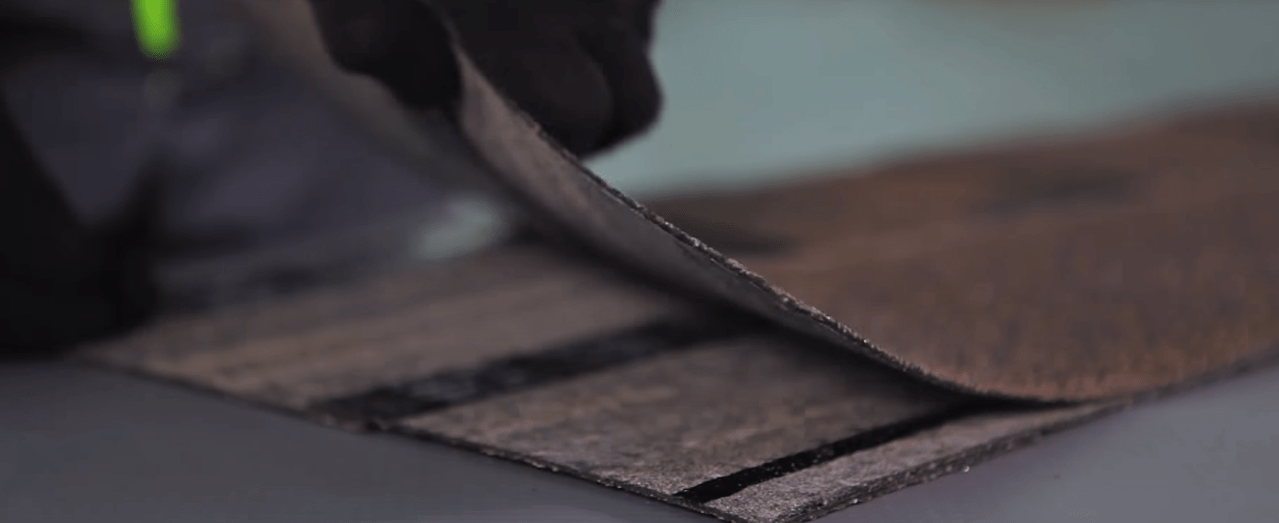

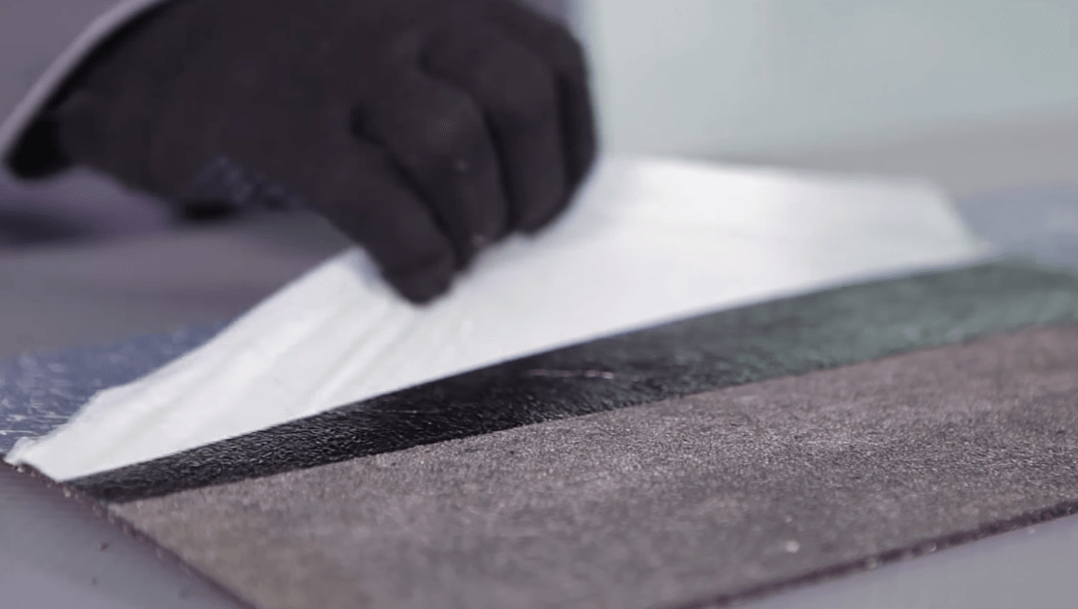

Если у черепицы есть защитная пленка с обратной стороны, ее удаляют, потянув по направлению от верхнего края гонта к нижнему.
У некоторых коллекций черепицы наличие защитной пленки не предусмотрено, гонты просто сложены в упаковки изнаночной стороной друг к другу. Если полосы сложно разлепить, их можно слегка прогреть строительным феном и аккуратно согнуть в разные стороны.

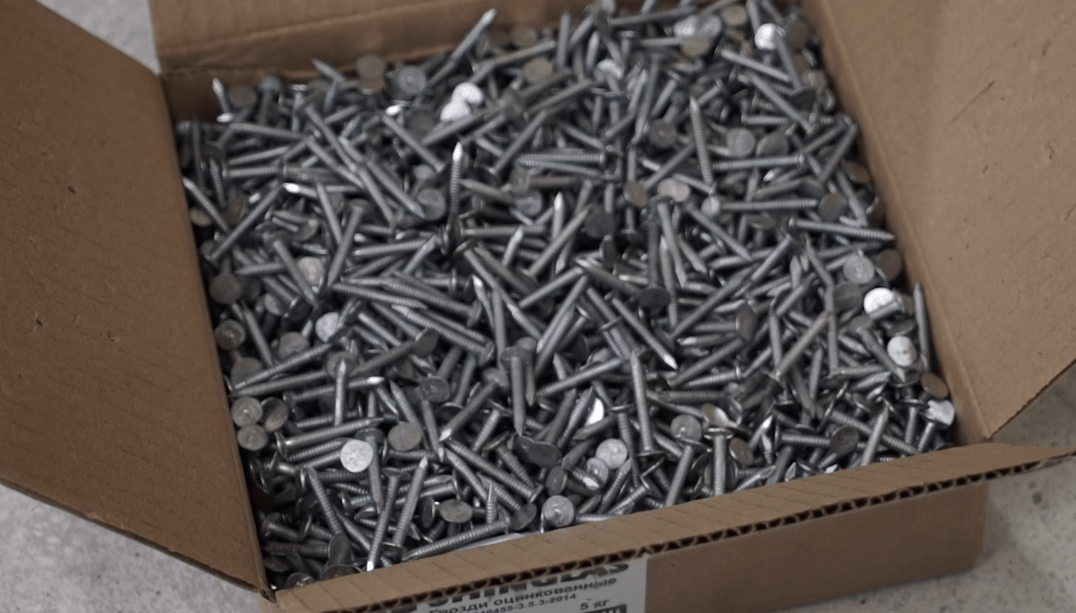

Гвозди для крепления черепицы используют гальванизированные с широкими шляпками, длина метизов 30-45 мм, толщина 3 мм. Забивают метизы в строго определенном порядке, который рекомендован производителем в зависимости от формы гонтов и угла наклона кровли. Чем больше угол наклона крыши, тем больше гвоздей используется для фиксации покрытия.

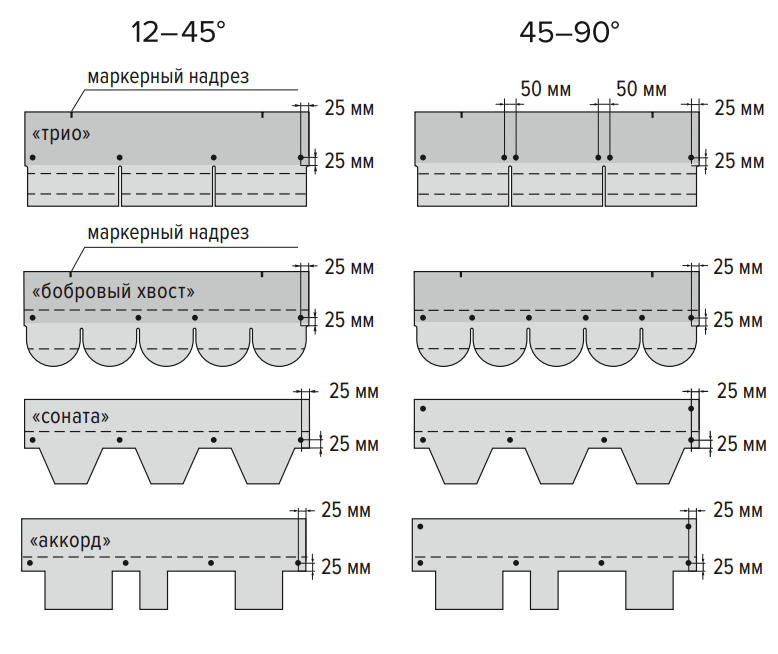

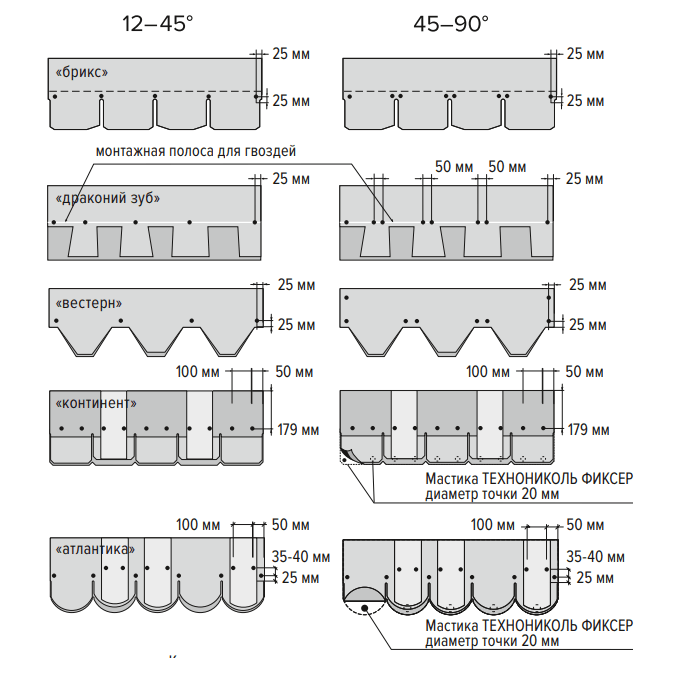

Схемы расположения метизов в зависимости от угла ската
Важно забивать гвозди перпендикулярно обрешетке так, чтобы шляпка была вровень с кровельным материалом, не была чрезмерно утоплена в него, но и не была выше поверхности гонта.
Гвозди вышележащего ряда одновременно должны фиксировать и нижележащие гонты. Это необходимо для долговечности и надежности кровельного покрытия.

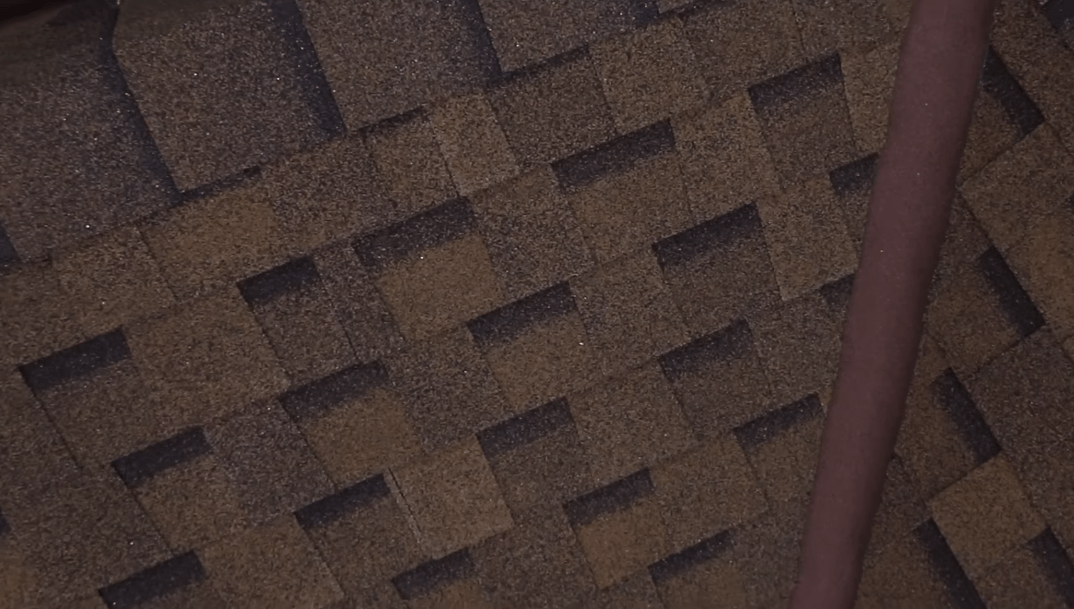

Укладку черепицы поверх ендовного ковра ведут, подрезая уголки гонтов и промазывая изнаночную сторону битумной мастикой. Вбивать гвозди в гонты рекомендуется на расстоянии 30 см от центральной оси ендовы.
Этап 6. Когда битумная черепица уложена до самого конька, переходят к оформлению примыкания к трубе.
Обязательно учитывайте, что ходить в обуви по уложенному кровельному покрытию при жаркой солнечной погоде, а также отрицательной температуре воздуха запрещено. Для перемещения по кровле используют подмости и другие приспособления.

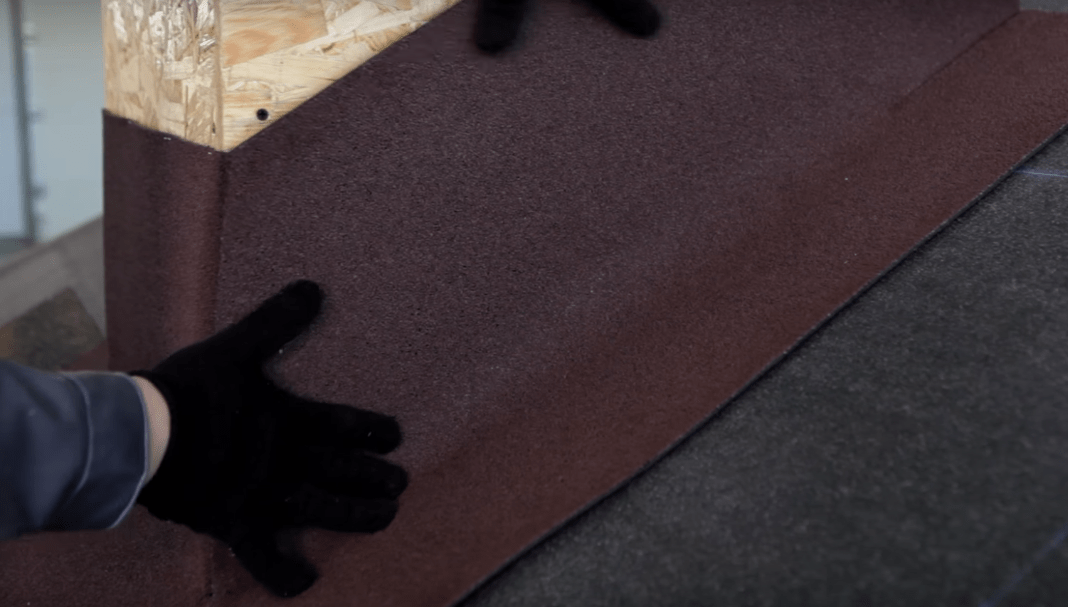

Оформление примыкания выполняют с использованием ендовного ковра.
- Из полосы вырезают выкройку для лицевой стороны трубы (черепица должна быть закрыта ковром на 20 см, а на трубу материал должен заходить на 30 см). На обратную сторону выкройки шпателем наносят тонкий стой клеящей мастики. Выкройку плотно прижимают и разглаживают, чтобы не было пузырей и неровностей.
- Далее вырезают правую и левую выкройку, смазывают их мастикой, приклеивают на места, заведя края под рядовую черепицу.
- В последнюю очередь закрывают тыльную часть трубы, полотно по верхней кромке фиксируют металлическими планками.
Если труба в ширину более 50 см, за ее задней стенкой рекомендуется сделать разуклонку для предотвращения застаивания дождевой воды.
Вместо ендовного ковра примыкание можно оформить с помощью металлических элементов.
Видео – Отделка дымовой трубы

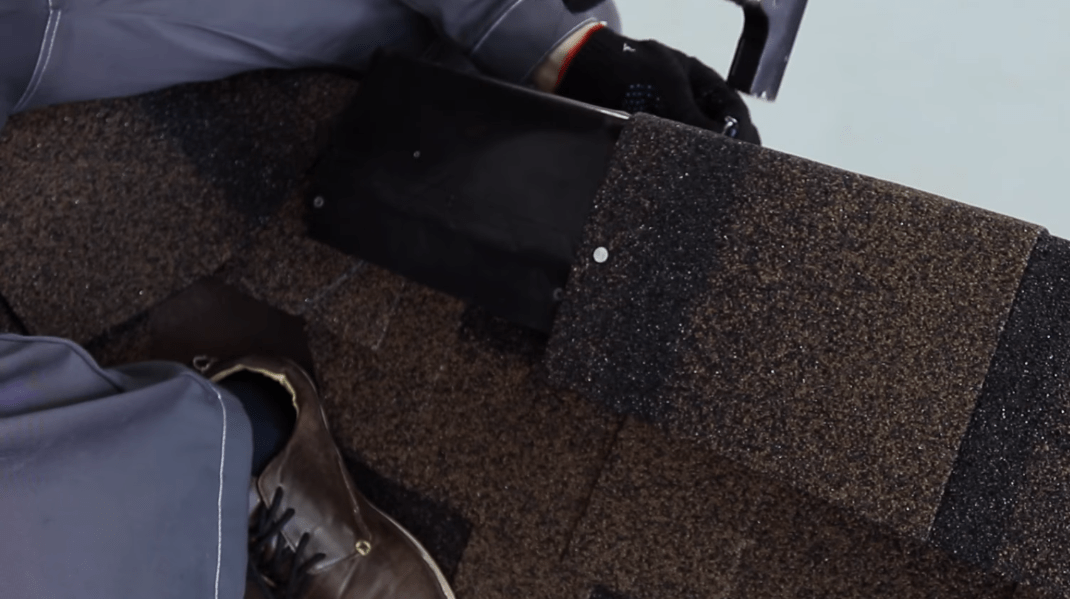

Этап 7. Для оформления конька применяют коньково-карнизную черепицу.
Каждый гонт разрезают на 3 части перед укладкой. Коньковые элементы укладывают снизу вверх (для четырехскатных крыш) и крепят четырьмя гвоздями по углам. Нахлест элементов 3-5 см, достаточный, чтобы шляпки забитых метизов стали незаметными.
На конек с обустроенной вдоль щелью шириной 3-8 см и расположенный горизонтально, рекомендуется укладывать аэратор.
Это пластиковый элемент, необходимый для обеспечения вентиляции подкровельного пространства.
Каждый элемент сгибают вдоль по центральной оси, прикладывают к коньку кровли и фиксируют гвоздями, которые вбивают через заводские отверстия элемента. Соединение расположенных рядом элементов выполняется аналогично конструктору, посредством защелкивания имеющихся крепежей.
Укладку черепицы поверх аэратора ведут, учитывая направление преимущественное для местности направление ветра.

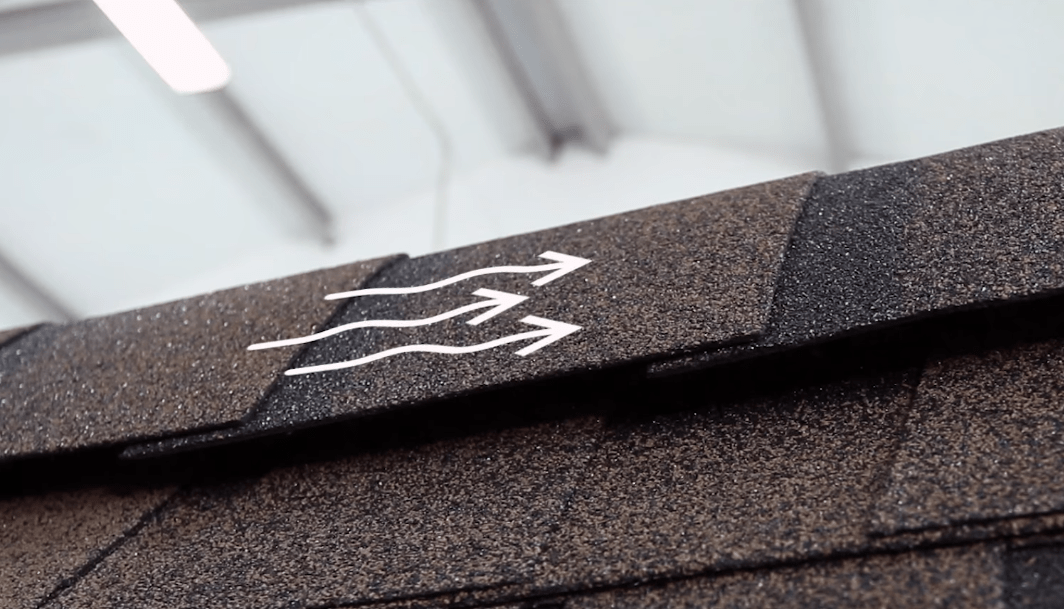

Крепить коньково-карнизную черепицу начинают с той стороны, откуда чаще всего дует ветер. Фиксацию кровельного материала выполняют, используя кровельные гвозди увеличенной длины.
Видео – Монтаж мягкой кровли
Ответы на вопросы
Как оформить примыкание козырька крыльца бани к фасаду?
Если кровля примыкает к стене (это может быть в том числе и примыкание крыши бани к стене жилого дома), независимо от ее формы, необходимо гидроизолировать стык, используя ендовный ковер.
Порядок действий:
- завести подкладочный ковер на стену на 5 см, с изнаночной стороны промазать фиксирующей мастикой, плотно прижать;
- если примыкающая кровля расположена под углом, то в нижней части закрепить саморезами пластиковый пристенно-поворотный отлив. Если примыкание горизонтальное, отлив не устанавливают;
- уложить ендовный ковер таким образом, чтобы он заходил на стену на 30 см, а на подкладочный ковер на 20 см;
- промазать ендовный ковер с обратной стороны мастикой, приклеить и выровнять, чтобы не было пузырей или складок;
- верхнюю кромку ендовного ковра зафиксировать металлической рейкой с отверстиями, в которые вкрутить саморезы;
- уложить гибкую черепицу, промазывая края гонтов фиксирующей мастикой (не менее чем на 10 см от края).
Цены на ендовные ковры
ендовный ковер
Как перемещаться по скату кровли во время монтажа покрытия?
Для безопасной и удобной работы на высоте устанавливают кронштейны лесов-подмостей. У кронштейнов есть отверстия, через которые вбивают гвозди для фиксации. Сверху на кронштейн укладывают доску, которую закрепляют саморезами. Длина доски выбирается таким образом, чтобы за пределы кронштейнов свободные концы выходили не менее чем на 150 мм и не более чем на 300 мм. Сечение досок для работы на крыше – 200 х 40 мм.
Верхняя часть кронштейна устанавливается под лепестки битумной черепицы. Для крепления рекомендуется использовать гвозди длиной 10 см и толщиной 5 мм, по 3 гвоздя на каждый элемент. Гвозди должны быть вбиты через обрешетку в стропила.
Один кронштейн выдерживает 140 кг. Расстояние между кронштейнами должно быть не более полутора метров (на этих полутора метрах может находиться только один кровельщик).
Для демонтажа кронштейнов необходимо просто отогнуть лепестки гонтов и вытащить гвозди, затем вернуть черепицу на место и снова зафиксировать. Кронштейны нужно спускать с крыши аккуратно, не сбрасывая их вниз.
Важно! Перемещаться по мокрым, обледенелым доскам запрещено. Работать на кровле в условиях экстремальной жары или холода настоятельно не рекомендуется.
Как установить кровельную проходку?
Кровельные проходки устанавливают для прохождения через крышу вентиляционных труб и антенн.
Общий принцип монтажа:
- на кровельном покрытии делают разметку места установки элемента;
- битумную черепицу разрезают по разметке, вырезанную часть убирают;
- в обрешетке выпиливают отверстие под размер проходного элемента;
- если необходимо, отверстие закрывают мелкой сеткой;
- контур проходки смазывают фиксирующей мастикой и прижимают к месту установки;
- в отверстия контура элемента вкручивают саморезы;
- устанавливают верхний элемент проходки.
Также есть проходки, которые монтируются с небольшим отличием – край проходного элемента закрывается лепестками черепицы, с изнаночной стороны промазанной битумом.
Вариант установленной проходки вентиляционной трубы. Основание закрыто битумной черепицей
Какие снегозадержатели устанавливать на мягкую кровлю?
Для предотвращения неконтролируемого схода снега с мягкой кровли устанавливают самые простые снегостопоры в форме уголков на длинной ножке. Снегозадержатели бывают металлические и пластиковые, рекомендуется делать выбор в пользу первых ввиду их большей долговечности.
Установку снегостопоров производят одновременно с укладкой гонтов. Крюки крепят саморезами к обрешетке, обрабатывая мастикой место крепления. Сверху ножка снегозадержателя закрывается лепестками битумной черепицы.
Расстояние между уголками примерно 60 см. Минимальное количество рядов снегостопоров – 3. На крутых кровлях желательно увеличивать число рядов или даже крепить уголки по всей площади ската.
Как ухаживать за кровлей
Правила по уходу очень простые:
- необходимо периодически визуально инспектировать покрытие;
- очистку кровли от снега выполняют деревянной лопатой. Причем убирать нужно не весь снег, на крыше должен оставаться слой толщиной примерно 10 см;
- необходимо вовремя прочищать водосточные желоба и трубы, устранять засоры;
- если на кровле начал расти мох или лишайник, его удаляют, а на покрытие наносят антисептик с альгицидным составом.
Производители мягкой черепицы обычно предоставляют на покрытие гарантию минимум 10 лет. Покрытие идеально подходит как для жарких южных регионов, так и для холодных северных. Покрытие экологично, не требует ухода, идеально подходит к любому фасаду бани. Мягкая кровля – отличное решение для бани и сауны!
Срок службы любой крыши зависит от того, насколько правильно она устроена, и монтаж мягкой кровли исключением из этого правила не является. Типов подобных покрытий существует немало, однако все они нуждаются в использовании прочного основания. Перед тем, как приступать к выполнению работ, нужно проанализировать условия, в которых будет проходить монтаж кровли из мягкой черепицы. Нижней границей температурного диапазона является +5С, поскольку более низкие температуры уже не подходят для проведения работ. Дело в том, что крепление листа покрытия (гонта) происходит с помощью гвоздей и самоклеящегося слоя, нанесенного с тыльной стороны гонта.
Такой способ монтажа – самое простое и надежное решение, однако его недостаток заключается в том, что одним из элементов технологии являются солнечные лучи, склеивающие отдельные листы в монолитный ковер, делающий кровлю герметичной.
Стоит сказать, что и в мороз может быть выполнен монтаж мягкой кровли своими руками. Например, за счет использования своеобразного тепляка, монтируемого над целевым участком крыши. Технология в данном случае та же, что и в обычном случае, поскольку температура внутри ограниченного пленкой объема поддерживается за счет применения тепловых пушек.
Строение крыши — картинка
В общем случае, говоря про основание, имеют в виду стропильную систему. После её установки производится монтаж пароизоляции. Как правило, это специальная пленка, которой и обтягивается изнутри конструкция крыши. Она фиксируется деревянными планками, которые могут использоваться для крепления внутренней обшивки мансарды.
Перед тем, как крыть крышу мягкой черепицей, укладывают и теплоизоляционный материал, он должен находиться между пароизоляцией и основанием черепицы.
Для монтажа мягкой кровли может быть использован любой материал, который «подружится» с гвоздями, а также имеет ровную и гладкую поверхность. Еще одно требование – это способность материала выдерживать немалый вес такой кровли. На роль основания подходит плита ОСП (OSB), а также шпунтованная или обрезная доска или влагостойкая фанера.
Стоимость монтажа мягкой кровли зависит и от того, что играет роль основы. Однако вне зависимости от вида используемого материала следует учесть возможность теплового расширения, поэтому в любом случае нужно оставить соответствующие зазоры.
Создание вентиляционного зазора
Наличие воздушного зазора позволяет решить такие проблемы, как регулировка влажности утеплителя и материала обрешетки, а также снижает количество льда, образующегося зимой на крыше. Привлекательность данного элемента еще и в том, что летом он обеспечивает снижение температуры внутри кровельного пирога.
Когдавыполняетсямягкая кровля своими руками, то нужно следить за тем, чтобы ширина воздушного зазора составляла не менее 5 см. Отверстия для притока свежего воздуха лучше всего располагать в нижней части кровли, а вытяжку – в верхней.
Создание подкладочного слоя
Подкладка – это специальный материал, который укладывается по всей площади кровли. Его монтаж начинают снизу-вверх от края карнизного свеса. Рулоны разворачивают с нахлестом более 10 см, а для крепления через каждые 20 см производят фиксацию гвоздями.
В том случае, когда уклон кровли большой (не менее 18 градусов), допускается укладывать изоляцию лишь по коньку и по карнизным свесам, а также там, где расположены печные трубы или происходит примыкание к вертикальной стене.
Установка планок
Технология монтажа мягкой кровли предполагает использование Карнизных и фронтонных планок, которые призваны защитить обрешетку от дождевой влаги. Первые из них монтируются на карнизных свесах прямо поверх подкладки. Такие элементы еще называют капельниками. Укладка планок этого типа производится с нахлестом более 2 см, а крепление осуществляется с помощью кровельных гвоздей, расположенных зигзагообразно вдоль линии монтажа.
Фронтонные планки монтируют на торцевых частях кровли, с нахлестом не менее двух сантиметров. Оба типа изделий фиксируются гвоздями, расположенными на расстоянии 10 см вдоль линии укладки.
После монтажа планок выполняется укладка ковра ендовы, который позволяет повысить водонепроницаемость. Его цвет выбирается в тон с цветом черепицы, а края фиксируются гвоздями, расположенными на расстоянии 100 мм. После завершения данного этапа может укладываться мягкая кровля катепал – монтаж ее начинается с карнизной черепицы.
Карнизная черепица
Карнизная черепица — фото Она укладывается поверх закрепленных планок на карнизный свес. Для её крепления используются оцинкованные гвозди, вбиваемые в материал основания на расстоянии 25 мм от края материала. Возможен и другой вариант, который подойдет и в том случае, если изготавливается мягкая кровля своими руками. Речь идет о выкройке из рядовой черепицы. Сделать её очень просто: нужно взять гонт и обрезать с него лепестки. Монтаж черепицы в этом случае идет «в стык», а отступ от карнизного свеса должен быть более 2 см.
Укладка рядовой черепицы
Первое что следует отметить – это возможность появления различных цветовых отклонений, поскольку в разных упаковках тон может немного различаться. Чтобы избежать этого нужно перемешать 5-6 упаковок.
Монтаж мягкой кровли своими руками начинается от середины карнизного свеса и выполняется в обе стороны.
Защитную пленку с гонтов нужно отклеить прямо перед монтажом, поскольку листы без неё уже не рекомендуется складывать в пачки.
Крепление гонтов производится с помощью гвоздей. Как правило, достаточно всего 4 гвоздя, вбитых выше паза плитки, но для уклона в 45 градусов (и выше) лучше использовать 6 гвоздей.
Укладка рядовой черепицы — картинка Самый первый ряд черепицы располагают так, чтобы нижняя кромка материала отстояла всего на 10-15 мм от нижнего края черепицы, расположенной по карнизному свесу.
«Лепестки» гонта должны закрывать стыки карнизной черепицы. Мягкая черепица своими руками монтируется так, чтобы «лепестки» следующего ряда своей оконечностью находились на уровне или выше вырезов предыдущего слоя.
На торцах материал нужно подрезать по кромке крыши, а также усиливать за счет проклеивания. Минимальная ширина прослойки должна составлять 10 см. Аналогичным образом обстоит ситуация и в ендовах, где черепица должна быть обрезана, чтобы получить открытую полосу шириной 15 см. Края материала в этом случае тоже промазываются специальным клеем на 10 см.
Отрезая черепицу, лучше использовать небольшой обрезок фанеры, позволяющий резать материал, не боясь повредить слой, находящийся ниже.
Монтаж коньковой черепицы
Для выполнения работ с коньком крыши потребуется подготовить подмости. Они существенно упрощают выполнение работ, но после их демонтажа нужно не забыть поклеить лепестки на местах крепления.
Монтаж мягкой кровли своими руками в этом случае производится с нахлестом в 5 см, а фиксацию выполняют четыре гвоздя. Укладку конькового слоя можно начинать лишь после того, как завершен монтаж рядовой черепицы.
Коньковая черепица получается при разделении карнизной по местам перфорации. После чего каждый элемент сгибается пополам и монтируется короткой стороной вдоль конька кровли.
Кровельные примыкания
Проходы через кровлю могут быть организованы по-разному. В том случае, если их диаметр невелик, рекомендуется использовать специальные резиновые уплотнители. Это касается антенных входов и других типов коммуникаций, однако трубы изолируются иначе. Здесь учитывают возможный нагрев трубы, из-за которого и используется несколько другая технология.
В первую очередь по периметру места контакта трубы и основания кровли прибивается треугольная рейка. Наиболее распространенный вариант 50х50 мм. Следующий этап – монтаж подкладочного ковра, нахлесты которого должны быть промазаны клеем. Сама труба оклеивается изоляционным материалом так, чтобы он закрывал не менее 30 см трубы и 20 см ската.
Когда создается мягкая кровля своими руками этот этап часто является завершающим, однако требуется выполнить еще одну операцию – закрепить планку примыкания по периметру трубы. Металлический фартук фиксируется поверх изоляционного материала, а все швы герметизируются с помощью силиконового клея.
Примыкание к вертикальной стене выполняется аналогично. Единственным исключением является треугольный брусок, который не создает периметр, а монтируется вдоль стены.
Основные вопросы, рассмотренные в этой статье, помогут быстро вникнуть в курс дела неспециалисту. Более того, здесь описаны многие сложные моменты, которые новичок в строительстве легко пропустит. На нашем сайте есть и дополнительная информация, рассказывающая что такое мягкая кровля. Технология монтажа, видео работы профессионалов и полезные советы позволяет в за минимальное время разобраться в этом непростом вопросе.
Если в качестве кровельного материала выбрана гибкая черепица, укладка своими руками может осуществляться силами домашнего мастера без помощников. Не следует путать гибкую кровлю с мягкой, которая представлена в виде , применяемых для плоских крыш.
Монтаж гибкой черепицы самостоятельно
Ввиду крайне простой конструкции, которую имеет гибкая черепица, укладка своими руками сложностей не представляет, даже для непрофессионала. Этот кровельный материал выпускается в виде гонтов:
- прямоугольный лист стеклохолста с битумной пропиткой;
- нижняя часть обработана компаундом СБС или природным битумом для приклеивания к сплошной обрешетке, самоклеящийся слой защищен на время хранения, транспортировки полимерной пленкой;
- сверху стеклохолст покрыт аналогичным материалом, присыпанным сланцем, гранитной, базальтовой крошкой или кварцевым песком для повышения износостойкости.
Гонты разных производителей имеют не одинаковые размеры (средний формат 1 х 0,35 м), толщину 3 мм. Рисунок черепицы бывает нескольких видов:
Инструменты
Для укладки рассматриваемого кровельного материала достаточно ручного инструмента, присутствующего в арсенале домашнего мастера:
- нож – для кроя битумных материалов;
- ножницы – для резки металлических планок;
- молоток – для крепления гвоздями;
- кисть – для обмазки мастиками.
Полезная информация! В межсезонье, зимой может потребоваться горелка для подогрева битумного слоя. Снижается прочность, повышается трудоемкость, поэтому для самостоятельного монтажа рекомендуется теплая погода без осадков.
Теория укладки
Для удобства работ на высоте гонты имеют небольшой формат. Они укладываются от свеса к коньку уступом, чтобы каждый верхний ряд нахлестывался на нижний. Ендовы, узлы проходов дымоходов , вентиляционных труб обрабатываются в первую очередь. Затем фиксируются карнизные, фронтонные планки, крепятся кронштейны водостоков. После чего, остается заполнить поверхности скатов гонтами, подрезая их по ширине, длине по мере необходимости.
Технология монтажа
Если производится укладка своими руками гибкой черепицы без помощников, достаточно соблюдать нижеприведенную технологию, чтобы избежать шибок, снизить отходы кроя, добиться максимально возможного эксплуатационного ресурса.
Кровельный пирог должен быть подготовлен соответствующим образом:
- пароизоляционная пленка – монтируется на стропила изнутри /чердака, чтобы предотвратить проникновение влаги к деревянным конструкциям, однако 100% защита невозможна, некоторая часть внутрь все же проникает;
- теплоизоляция – экструдированный пенополистирол или базальтовая вата, размещается между стропилами, частично поддерживается пароизоляционной пленкой от падения внутрь;
- гидроизоляция (ветрозащита) – натягивается сверху , позволяет выйти влаге наружу, сконденсироваться на поверхности;
- контррейка – набивается вдоль стропил, обеспечивает вентиляционный зазор, позволяющий отвести сконденсированную влагу с поверхности гидроизоляции потоками воздуха;
- обрешетка – сплошная из плит ОСБ , многослойной или шпунтованной доски.
Важно! Не допускается сплошная обрешетка из необрезной доски, так как отсутствует плоскостность поверхности скатов. Все дефекты будут подчеркнуты гибкой черепицей после монтажа.
Подложка
Ковер подкладки при уклоне скатов 12 – 18 градусов создается сплошным. Для этого ендова оклеивается гидробарьером ОС ГЧ вертикально (наклонно), свесы у карнизов этим же материалом горизонтально. Рулонный материал подкладочного ковра приклеивается к обрешетке мастикой горизонтальными полосами снизу/вверх.
Ширина запуска гидробарьера на каждый скат в ендове 0,5 м. Листы подкладочного ковра имеют нахлест 15 см в соседних рядах и 10 см при наращивании длины в вертикальном направлении. Периодичность фиксации гвоздями 25 см, в нахлесте производится дополнительная обмазка мастикой.
Полезная информация! При уклоне скатов более 18 градусов достаточно обработать ендовы, свесы у карнизов, сопряжения скатов вальмы, мансардных крыш указанным способом. Средняя часть скатов в этом случае подкладочным ковром не обрабатывается.
Установка планок и водостока
Карнизные, фронтонные стальные планки необходимы для усиления этих элементов крыши. На данных участках один край гонтов не имеет нахлеста, поэтому повышается вероятность задиров, открепления во время ветровых нагрузок, обильных осадков. Металлические планки повышают пространственную жесткость обрешетки, монтируются гвоздями (шаг 15 см + шахматный порядок) с нахлестом 3 – 5 см.
В зависимости от конструкции и схемы размещения водостоков у карнизного свеса на этом же этапе могут крепится к обрешетке или карнизным планкам кронштейны, на которых будут вывешиваться желоба водостока.
Облицовка скатов
Чтобы имела максимальный эксплуатационный ресурс гибкая черепица укладка гонтов своими руками начинается с разметки:

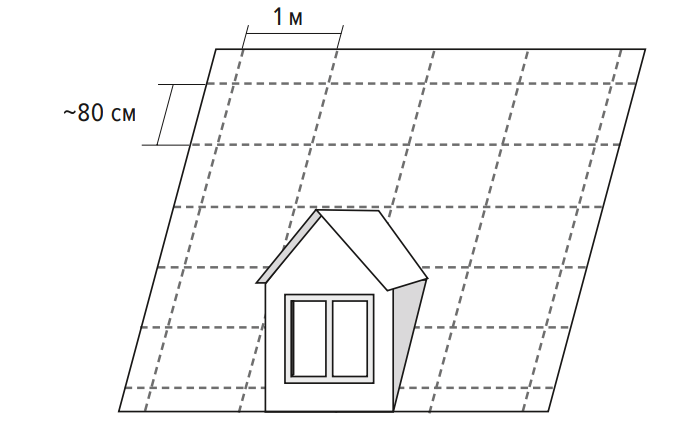

- параллельно карнизному свесу или коньку отмечаются линии на всем протяжении ската через 0,8 м для каждых 5 горизонтальных рядов;
- перпендикулярно предыдущей разметки проводятся линии через 1 м для каждого вертикального ряда.
Получившаяся сетка позволяет контролировать расположение сторон каждого гонта в ряду, корректировать по мере необходимости. Особенно актуальна разметка для крыш со слуховыми, мансардными окнами, дымоходами, вентиляционными трубами.
Полезная информация! Прибивать гонты по этой сетке не нужно, она создается для ориентира, облегчает работу мастера.
Технология монтажа гонтов включат несколько этапов:
- карнизный ряд – выкраивается из рядовых гонтов (модели Аккорд, Соната, Танго, Трио производителя Шиглас) или коньково-карнизных полос (модификации Джаз, Аккорд, Соната), крепится поверх стальной планки карнизной в 2 см от перегиба;
- первый ряд – при значительной длине ската работы начинают от середины, отступ он карнизного ряда составляет 1 – 2 см для разных модификаций покрытия;
- последующие ряды – так же от центра, лепестки рисунка смещаются наполовину или в соответствии со сложными узорами лицевой части, нижний край гонта должен располагаться вровень с верхним краем выреза нижнего гонта.
Полезная информация! Начиная с третьего ряда, следует выдерживать направление, в котором сдвинуты лепестки гонта. В противном случае уже через несколько рядов общий узор покрытия перестанет совпадать.
Гвозди следует располагать перпендикулярно уклону ската, чтобы шляпка прижимала материал параллельно ему, без перекосов. Утапливать головки метизов не нужно. Схема пробивки присутствует на коробке изготовителя, так как отличается в зависимости модели гибкой черепицы, уклона крыши.
В отсутствие заводского самоклеящего слоя гонты промазывают с обратной стороны мастикой по ширине 10 см от верхнего края. Для нормального отбоя воды фронтонными планками гонты обрезают в 2 см от их края.
Узлы примыкания
В зависимости от конфигурации крыши, на ней могут присутствовать хребты (ребра, образованные соседними скатами вальмы по аналогии с коньком), переломы (сопряжение скатов на одной стороне дома в мансардной крыше), ендовы (внутренние углы в сопряжениях Г-образной крыши, слухового окна).
Существует два варианта оформления ендов:
- открытый – гонты запускают с обеих сторон на ковер ендовы, гвозди прибивают в 30 см от оси сопряжения, мелованным шнуром отбивают две линии параллельно оси на каждом скате, подрезают кровельный материал по этим линиям, подложив доску, приклеивают мастикой, фиксируют гвоздями в обычном порядке;
- закрытый – гонты с одного ската (обычно с меньшим уклоном) запускают на соседний, гвозди пробиваются в 25 см от оси ендовы, в 7 см от оси на не обшитом скате отбивают линию, параллельную оси ендовы, подрезают гонты, крепят их окончательно, затем к этой линии примыкают гонты второго ската в обычном порядке.
Примыкания (к стенам, парапетам, прочим конструкциям) оформляют по треугольным рейкам («штапики»), прибитым в углах сопряжений. Для этого распускают 50 х 50 мм брус, поверхность стены, к которой примыкает крыша, предварительно выравнивается штукатуркой либо шпаклевкой. Затем поверх гонтов приклеивают на мастику кусок ковра ендовы 50 см ширины с запуском на стену 30 см.
Полезная информация! Сверху этот кусок ендовного ковра закрывается металлической планкой-фартуком, верхняя сторона которого вмуровывается в швы кладки или штробу в бетоне.
Дымоходы, вентиляционные трубы лучше оформлять специальными керамическими, стальными доборными элементами. Гонты примыкают к ним либо запускаются внахлест сверху.
Статья
Мягкая кровля своими руками с пошаговым фото: Инструкция к действию В этой статье вы найдете инструкции с пошаговыми фото и видео-советами о том, как сделать мягкую кровлю своими руками на примере кровли Ондувилла.2017-08-18T16:10:38+03:00
В этой статье вы найдете инструкции с пошаговыми фото и видео-советами о том, как сделать мягкую кровлю своими руками на примере кровли .
Подготовительный этап
Монтаж мягкой кровли начинается с обустройства новой либо ремонта существующей обрешетки:
1. После установки стропильной системы внутренняя часть крыши закрывается пароизоляционной пленкой, которая укладывается внахлест и фиксируется брусками.
2. Между стропилами располагаются плиты утеплителя. Их толщина, плотность и количество слоев определяются архитектурными особенностями кровли и климатом региона.
3. С внешней стороны утеплитель закрывается супердиффузионной мембраной. Поверх этого слоя устанавливаются бруски контробрешетки - они крепятся вдоль стропил, создают необходимый вентиляционный зазор и формируют дополнительный каркас для ОСП или фанеры.
4. Финишный этап - монтаж обрешетки. Ее тип зависит от уклона крыши. При 9-20 градусах необходимо монтировать сплошное основание под мягкую кровлю из влагостойкой фанеры ФСФ, ОСП-3, ЦСП, доски. При 20 градусах и выше допускается разреженное основание из доски толщиной не менее 25 см либо бруска толщиной не менее 50 см. Два крайних элемента обрешетки монтируются с уменьшенным зазором 30 см, остальные - с шагом 32 см.
5. В случае со сплошной обрешеткой появляется еще один слой кровельного пирога - по всей поверхности укладывается рулонная битумная гидроизоляция.
Важно! В данной инструкции приводится максимально допустимый шаг обрешетки. Если есть возможность, лучше сделать более частую либо сплошную обрешетку.
Монтаж мягкой кровли своими руками
Перед началом монтажа обязательно проверьте ровные ли скаты крыши. При наличии отклонений необходимо провести строго вертикальную линию - на нее вы будете ориентироваться при центровке листов.
При проведении работ не растягивайте листы более чем на 10 мм и точно следуйте инструкции с пошаговым фото.
Этап 1
Укладку необходимо начинать со стороны крыши, противоположной превалирующим ветрам. Обозначьте свес первого ряда при помощи натянутой веревки. Оптимальная длина составляет 3,5-5 см. Закрепите первую полосу, забивая гвозди в верхнюю часть волны строго под углом 90 градусов.
Соблюдайте определенный порядок забивания.
Используйте специальный заполнитель для защиты карнизных просветов от птиц, снежных заносов и попадания мусора. При необходимости отверстия легко продавливаются подручным инструментом подходящего диаметра.
Этап 2
Уложите второй ряд, начиная с половины листа. На угловом стыке должно быть 3, а не 4 нахлеста - в противном случае возможна деформация кровли. Вбивайте гвозди, фиксируя оба листа одновременно. Следующие полотна устанавливайте в последовательности, указанной на рисунке. Следите, чтобы замки совпадали. Для разметки листов можно использовать обыкновенный цветной карандаш.
Важно! Монтаж Ондувиллы возможен при температуре от −5 до +30 градусов. В холодное время года скорость проведения работ зависит от состояния ремонтных составов. При сильном охлаждении теряются клеющие свойства монтажных лент, а герметики становятся более вязкими. Поэтому расходные материалы стоит хранить в отапливаемом помещении, а при монтаже - держать в карманах одежды.
Особенности установки кровельных элементов
Монтаж щипцов
Закрепите торцевой брус размером 40*40 мм по нижней части обрешетки ската. Установите щипцовые элементы, располагая их по краю крыши от карниза до конька. Нахлест должен составлять 8 см. Хорошим ориентиром служат поперечные линии. Варианты крепления комплектующих наглядно представлены на фото.
Монтаж конька
Оформите коньковые элементы. Для этого установите на оба ската покрывающие фартуки с нахлестом 4 см. Закрепите поверх них коньки, учитывая угол уклона крыши. Если вы используете кровельные элементы Ондулин, просветы необходимо закрыть заполнителем для Ондувиллы. Таким же образом оформляются и ребра многоскатной кровли - в этом случае стыки скатов дополнительно герметизируются при помощи дышащей ленты.
Для защиты стыков ската также используются вентилируемые коньки Ондувилла. Для начала уложите вдоль ребра дышащую изоляционную прокладку, затем закройте ее кровельным элементом с нахлестом 8 см. На концы ребер установите специальные торцевые заглушки.
Установка ендов
Для укладки ендов требуется дополнительная обрешетка. Установите бруски толщиной 50 мм на внутренних углах крыши. Расстояние между их центром и стропилами должно составлять не более 21 см. Вдоль линии скатов смонтируйте сплошной дощатый настил шириной не менее 70 см.
Уложите подкладочную гидроизоляцию для защиты от протечек. Здесь можно использовать супердиффузионные мембраны Ондутис. Следите за тем, чтобы нахлест полотен был не менее 30 см.
Закрепите ендову на полученном основании. Монтаж кровельных элементов ведется по направлению от карниза. Стартовый желоб устанавливается с выносом 5-7 см, что позволяет выставить ендову вровень с линией карниза. Последующие детали укладываются с нахлестом 15 см и фиксируются во всех углах при помощи гвоздей с широкими шляпками.
Оформление примыканий
Для проведения работ вам понадобится покрывающий фартук Ондувилла и специализированная лента с металлическим покрытием «Ондуфлеш-Супер». Для начала уложите фартук вокруг печной трубы/вдоль стены и прибейте его гвоздями к каждой волне мягкой кровли.
Закройте стык фартука со стеной/трубой полосой ленты соответствующего размера. Следите за тем, чтобы герметизирующий материал заходил на вертикальную поверхность не менее чем на 10-15 см.
Для фиксации верхнего края ленты используйте металлические профили или деревянные планки.
После окончания работы закройте нижнюю часть ленты дополнительным листом мягкой кровли Ондувилла.
Вентиляционные выходы
Используйте доборные элементы, чтобы обеспечить полную герметичность примыканий и избежать протечек в будущем. Вентиляционные трубы Ондувилла идеально совпадают с «родной» мягкой кровлей, а колпаки-дефлекторы надежно защищают каналы от попадания мусора и атмосферных осадков. Монтаж проводится следующим образом:
- Вырежьте отверстие соответствующего размера напротив 3 или 4 листа Ондувиллы. Для этого начертите линию, совпадающую с осью волны, и отмерьте по ней 13,5 см от верхнего края листа. Установите ножку циркуля в конец линии и проведите окружность диаметром 12 см. Аккуратно выпилите ее лобзиком.
- Смонтируйте венттрубу. Следите, чтобы профиль ее основания совпал с волнами мягкой кровли.
- Уложите листы Ондувиллы поверх основания и закрепите вентиляционную трубу при помощи фирменных гвоздей.
Видео монтажа мягкой кровли
Потратьте несколько минут на просмотр видео. В сюжете освещены особенности мягкой кровли и типичные ошибки начинающих строителей.
Важные нюансы
До начала монтажа Ондувилла должна храниться в горизонтальном положении. Желательно сохранить оригинальную упаковку. Если она была повреждена, необходимо защитить вскрытые паллеты от влаги и загрязнений. Мягкую кровлю нельзя складировать возле нагревательных приборов, минимальное расстояние составляет 1 метр.
Количество поклонников мягкой кровли растёт подобно снежному кому. И в этом нет ничего удивительного - достаточно вспомнить о внешней привлекательности и эксплуатационных преимуществах одного из самых современных покрытий. А ведь сторонников гибких кровельных материалов могло быть ещё больше, знай они о том, что монтаж вполне можно выполнить без привлечения бригады кровельщиков. Сегодня мы постараемся восполнить этот пробел и поделимся не только технологией строительства, но и секретами опытных мастеров.
Структура мягкой кровли
Прежде чем говорить о конструкции крыши с мягким кровельным покрытием, хотелось бы вскользь упомянуть об особенностях этого уникального материала. По сути, он представляет собой модифицированный рубероид. Вот только основой гибких плиток (в дальнейшем будем называть их гонтами) является не банальный картон, а более прочная и долговечная стеклоткань или же полиэстеровое полотно. Усовершенствования коснулись и пропитки. Гидроизоляцию мягкой черепицы обеспечивает модифицированный полимерно-битумный состав, благодаря которому точки критических температур удалось сместить к более высоким значениям.
Многослойная структура позволяет сделать мягкую кровлю прочной и абсолютно водонепроницаемой
Сверху на гибкую черепицу наносят базальтовую или сланцевую крошку - она не только определяет дизайн покрытия, но и делает его более устойчивым к механическим воздействиям, ультрафиолетовому излучению и другим внешним факторам. Снизу плитки покрыты клеевым слоем, который закрывают защитной плёнкой. В отдельных случаях на нижнюю поверхность наносится мелкая минеральная посыпка - тогда клеящая часть представляет собой широкую полосу в верхней части гонтов.
Конструкция кровельного пирога
Многослойная структура делает гибкую черепицу не только прочной, но и долговечной - отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.
Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:
- холодные,
- тёплые.
Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным - большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них - долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.
При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции
Итак, структура кровельного пирога для холодных крыш включает:
- шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
- сплошной настил (из фанеры, OSB или доски-шалёвки);
- изоляционную подкладку;
- битумное покрытие.
Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.
Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение
Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо́льшую часть своих уникальных способностей - вот их-то и требуется защищать. Снизу - от влажного воздуха, а сверху - от протечек. В этом случае кровельный пирог должен иметь следующую структуру:
- рейки для монтажа обшивочных панелей;
- пароизоляционная гидрозащитная плёнка;
- слой теплоизоляции;
- гидроизоляционная ветрозащитная паронепроницаемая мембрана;
- контрбрус;
- разреженная обрешётка;
- сплошной настил;
- подкладочное основание;
- гибкое битумное покрытие.
Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.
Видео: правильный монтаж кровельного пирога - это просто
Технология укладки кровли из мягкой черепицы
Кровельное покрытие из мягкой битумной плитки похоже на черепичное лишь визуально. Отличается не только технология монтажа, но и эксплуатационные характеристики, срок службы, порядок обслуживания и ремонта. И хотя работы по сооружению кровли из гибкой черепицы нельзя назвать слишком сложными, придётся тщательно следовать рекомендациям производителя. Лучше всего разделить процесс строительства на несколько этапов:
- Закупка материалов и подготовка инструмента.
- Подготовительные работы.
- Укладка изоляционных материалов.
- Обустройство контробрешётки и обрешётки.
- Сооружение сплошного основания.
- Укладка верхних слоёв кровли.
- Монтаж доборных элементов и обустройство проходов.
Организовав таким образом рабочее время, вы не только сведёте к минимуму число возможных ошибок, но и сможете принимать наиболее взвешенные решения о привлечении сторонней помощи.
Как рассчитать, сколько и каких материалов понадобится
Первое, что требуется сделать, приступая к математическим вычислениям, – это составить подробный чертёж кровли или создать хотя бы элементарный набросок с указанием точных размеров и особенностей каждого ската. Сам же расчёт включает в себя определение геометрических размеров и количества основных частей конструкции:
- доборных элементов;
- ендового ковра;
- подкладочного слоя;
- вентилируемого конька или кровельных аэраторов;
- бруса для шаговой обрешётки и контробрешётки;
- дощатого настила;
- мягкого покрытия.
Надо сказать, что точность проведённых вычислений оказывает влияние не только на стоимость кровли, но и на сроки проведения работ. По этой причине разберёмся в особенностях расчёта всех составляющих крыши максимально подробно.
Доборный погонаж
Для отделки и защиты различных частей мягкой кровли используют доборы нескольких типов:
Представленный доборный погонаж выпускается в виде планок стандартной длины 2 м. Однако чтобы определить количество тех или иных планок, протяжённость нуждающегося в защите участка следует делить на 1,9 или 1,85. Связано это с тем, что фартуки и планки монтируются не встык, а с напуском шириной 10–15 см.
Если конструкция крыши включает разжелобки и места примыканий к вертикальным поверхностям, то их гидроизоляцию обеспечивают за счёт специального ендового ковра . Производители выпускают его в виде рулонов 1×10 м, представляя на выбор несколько цветовых решений в тон черепичному покрытию.
Подбирая ендовый ковёр по окрасу, совсем необязательно попасть точно в цвет - небольшая рассинхронизация тонов сыграет в плюс, делая обычную крышу чрезвычайно стильной и выразительной
Рассчитывая общую длину ковра, следует сделать 20-сантиметровый запас для каждой ендовы - он понадобится для правильного монтажа нижней части стыков.
Подкладочный слой обустраивается как по всей площади каждого ската, так и частично - всё зависит от крутизны поверхности. Если уклон крыши составляет более 1:3 (18 градусов), то кровельным ковром защищают только подверженные протечкам зоны:
- внутренние углы примыканий смежных скатов;
- коньковую часть;
- рёбра;
- участки с переломами скатов;
- края у фронтонов и карнизов;
- выходы вентиляции.
Укладывая изоляционный ковёр, необходимо делать нахлёст 10–15 см. По этой причине его расчётная квадратура должна быть в 1,1 - 1,15 раз больше суммарной площади скатов. Если же подкладка обустраивается частично, то длина полос кровельного ковра соответствует протяжённости предрасположенных к протечкам частей крыши.
Подкладочный ковёр можно уложить как вдоль, так и поперёк ската
Ширина подкладки при частичной гидроизоляции должна составлять 40–50 см. Исключение можно сделать лишь для коньков и внешних углов, уменьшая это значение до 25 см.
Коньковые аэроэлементы
При расчёте количества коньковых аэраторов исходят из того, что один элемент длиной 1,2 м способен обеспечить вентиляцией около 25 м 2 подкровельного пространства. Если же используются точечные аэроэлементы, то суммарную площадь смежных скатов следует делить на 5 - именно столько квадратных метров кровельного пирога «обслуживает» один такой элемент.
Конструкция конькового аэратора позволяет организовать вентиляцию кровельного пирога на крышах любой конфигурации
Учтите, что точечные аэроэлементы различаются по высоте. Короткими оснащают крутые скаты крыши, а длинными - пологие поверхности.
Пиломатериалы для обрешётки
Для обустройства обрешётки используется деревянный брус сечением не менее 40х40 мм, а также доска толщиной 25 мм. Длину контрбруса определить проще всего - она равняется протяжённости стропильных ног. Что же касается разреженной обрешётки, то общую протяжённость деревянных элементов определяют исходя из стандартной ширины шага под битумную черепицу - 37 см для стропил, расположенных на расстоянии 0,9 м друг от друга. Следовательно, длину стропильной ноги в сантиметрах следует разделить на 37 и умножить на ширину кровли - это и будет искомая длина бруса, который понадобится для обрешётки одного ската.
Сплошное основание
Используемые для обустройства сплошного основания листы фанеры или ОСП должны монтироваться вразбежку, то есть с перекрытием швов. По этой причине при определении площади материала необходимо сделать поправку:
Определяя количество фанеры или OSB в листах, рекомендуют сделать набросок их расположения на бумаге с максимально плотной укладкой - таким образом удастся избежать перерасхода материала во время монтажа.
Укрывные и рулонные материалы
В процессе укладки используются черепичные гонты двух видов - коньково-карнизные и рядовые. Первые выпускаются в виде упаковок, рассчитанных на 12 пог. м конька и 20 пог. м карниза. При расчёте вторых используются такие же поправочные коэффициенты, что и для сплошного основания (простые крыши 3–5%, комбинированные - до 10%). Чтобы определить число листов гибкой черепицы, суммарную квадратуру рядовых гонтов делят на площадь одной битумной полосы. Одна пачка мягкой черепицы обычно рассчитана на 3.5 м 2 кровли - зная это число, нетрудно будет подсчитать, сколько упаковок надо будет купить.
Перед монтажом черепичные гонты из разных пачек необходимо перемешать - это исключит появление неоднородных по цвету участков кровли
Количество материалов, которые понадобятся для тёплого кровельного пирога, рассчитывают со следующими допусками:
- гидроизоляция и пароизоляция - не менее 4%;
- рулонная теплоизоляция - по площади ската;
- плитный утеплитель - до 4%.
Нетрудно заметить, что количество рулонной и плитной изоляции практически не зависит от сложности кровли. Связано это с тем, что подобные материалы легко стыкуются между собой и не влияют на внешний вид конструкции.
Какие инструменты и расходные материалы будут нужны
Помимо кровельных и древесных материалов в процессе работы потребуется следующее оборудование и инструмент:
- пила;
- молоток;
- ножницы для резки металлических доборов;
- металлический шпатель для мастики;
- нож кровельщика (отличается от обычного крючкообразной режущей частью).
Кроме того, следует приобрести обычные гвозди, которые понадобятся для строительства деревянного основания, и специальные - для крепления мягкой кровли. Последние отличаются более широкой шляпкой (диаметр 8–10 мм) и имеют длину 25–30 мм. Подойдёт и крепёж, который используется в автоматических пистолетах - такие метизы имеют длину 40 мм. Количество гвоздей рассчитывают исходя из расхода 4 шт. на гонт или 500 граммов на 10 м 2 кровли.
Для единоразового использования покупать специальный инструмент необязательно - можно обойтись сменными крючкообразными лезвиями для обычного строительного ножа
В процессе монтажа гибкой плитки будет нужна битумная мастика, предназначенная для гидроизоляции строительных конструкций. Её объём можно определить по площади кровли - на каждые 10 м 2 покрытия потребуется до 1 л жидкой смеси.
На цену битумной мастики влияет как тип материала (холодного или горячего применения), так и состав. Самой дешёвой является битумно-полимерная гидроизоляция, тогда как самым дорогим признано битумное полимерно-алюминиевое покрытие. Последнее отличается высокой устойчивостью к тепловому старению и УФ-излучению. В наших же условиях будет достаточно битумно-каучуковой мастики - она имеет среднюю стоимость и отличается хорошими монтажными и эксплуатационными характеристиками.
Подготовительные работы
Подготовительный этап включает в себя несколько шагов:
- демонтаж старой кровли (если это необходимо);
- установка обрешёточного каркаса;
- монтаж теплоизоляционного и сопутствующего ему слоёв;
- сооружение сплошного основания.
Обустройство тёплого кровельного пирога проводится в такой последовательности:
Таблица: определение толщины сплошного основания под мягкую кровлю
Прежде мы уже говорили о необходимости укладки плитного материала вразбежку. Кроме того, следует оставлять тепловые зазоры величиной около 5 мм, иначе в летний зной участки крыши будут выгибаться дугой. С каждой стороны конька оставляют зазоры 70–80 мм для создания эффективной вентиляции кровельного пирога.
Следует отметить, что для холодной кровли достаточно соорудить обрешётку и дощатый настил - необходимость в остальных элементах отпадает ввиду максимального упрощения конструкции.
Видео: как соорудить сплошное основание под битумную черепицу
Пошаговая инструкция
Производителем предусматривается укладка битумной черепицы при температуре наружного воздуха до -15 °С. Поскольку монтаж в холодный период требует дополнительного теплового оборудования и затрат на разогрев материалов, работы лучше всего начинать в тёплое время года, выбирая дни, когда температура поднимается выше 20 °С. В этом случае битумная составляющая будет разогреваться за счёт солнечного тепла, что позволит получить прочное соединение всех слоёв кровли.
Укладку мягкого кровельного покрытия вполне можно проводить в зимний период - главное, чтобы температура не опускалась ниже -15 градусов
Для того чтобы правильно распределить время и силы, предлагаем воспользоваться пошаговой инструкцией по укладке мягкой кровли своими силами.
Формирование подкладочного ковра
В качестве подложки применяют рулонные материалы из пропитанного битумно-полимерной смесью стеклохолста. Отказываться от мягкого основания не стоит - подкладка нужна в целях дополнительного выравнивания поверхности, гидроизоляции, утепления и шумопоглощения
.
Полосы рулонной гидроизоляции можно укладывать параллельно или же перпендикулярно линии горизонта - главное, обеспечить нахлёст 10 см по длинной стороне изоляции и 15 см на стыках.
По своему опыту могу сказать, что на крутых склонах кровли подкладку лучше всего стелить в вертикальном направлении. И совсем не потому, что в этом случае снижается вероятность протечек во время сильных ливней. Дело в том, что под действием земного притяжения полотнища гидроизоляции провисают, а на поверхности образуются складки. Для того чтобы их хорошо разровнять и правильно закрепить, требуется дополнительное время и силы - без помощников здесь не обойтись. Что же касается пологих скатов, то здесь, конечно же, выигрывает горизонтальный способ фиксации, как более простой и надёжный. Важно только начинать работу от свеса и продвигаться по направлению к коньку. При этом каждая последующая полоса гидроизоляции будет накрывать край предыдущей и у воды не останется ни одного шанса попасть под верхние слои кровельного пирога.
Частичная укладка подкладочного слоя возможна только на крышах с крутыми склонами
Принимая решение о частичной укладке подложки на крутых скатах, следует обеспечить защиту наиболее важных участков. Так, по обе стороны от ендовы и у края ската (линия карниза) ширина битумной гидроизоляции должна составлять не менее 50 см, тогда как для коньков полосу такого размера делят пополам.
Для фиксации подкладочного слоя используют гвоздевой бой или крепление строительными скобами с шагом 25 см. На подверженных протечкам участках (ендовы, примыкания и т. д.) подстилку следует приклеить битумным составом.
Список материалов, которые подходят для использования в качестве битумного основания, производитель указывает в инструкции по монтажу гибкой черепицы. Заменять их подручными покрытиями типа рубероида или полиэтиленовой плёнки нерационально ввиду короткого срока службы, быстрого термического старения и других факторов.
Монтаж ендовых ковров и доборных планок
При выборе битумно-полимерного ковра для обустройства ендов ориентируются на цвет основного покрытия. В декоративных целях можно выбрать материал, который отличается по тону - это подчеркнёт линию каждого разжелобка и сделает крышу более выразительной. Специалисты рекомендуют укрывать ендову сплошным полотнищем шириной 1 м, обязательно приклеивая его мастикой к дощатому основанию. Если же требуется состыковать два куска, то место стыка располагают как можно ближе к пику крыши. Нахлёст верхнего полотна на нижнее должен составлять не менее 20 см с обязательной фиксацией при помощи жидкой битумной гидроизоляции.
Материал ендового ковра укладывается по всей поверхности разжелобка и приклеивается к основанию мастикой
Чтобы защитить край обрешётки от стекающего конденсата и осадочной влаги, поверх изоляционного ковра следует установить карнизный и фронтонный добор. Для фиксации планок применяют кровельные гвозди, которые забивают зигзагообразно с промежутками в 10–15 см (на стыках - до 5 см). Необходимо выдерживать нахлёст соседних доборных элементов величиной 3–5 см, располагая рёбра планок по контуру карниза или торцового выступа. Капельники желательно крепить первыми - в этом случае по углам скатов их будут перекрывать фронтонные планки .
Стыки карнизных и фронтонных планок выполняют внахлёст с усиленной фиксацией кровельными гвоздями
Перед монтажом карнизной и торцевой защиты периметр сплошного настила рекомендуется обрамлять рейкой сечением 20х40 мм. Если же по краям ската выполнена кромка, то гидроизоляция устанавливается поверх неё и обрезается за линией периметра. После этого крепятся доборные элементы.
Укладка карнизной черепицы
Нанесённые на подкладку горизонтальные линии разметки упрощают монтаж и позволяют уложить черепицу ровными рядами. Формировать их лучше всего при помощи натёртой мелом льняной бечёвки. Шнур натягивают в нужном месте и отпускают подобно тетиве лука, чтобы оставить след на тёмной поверхности подложки.
Для ровной укладки карнизной черепицы необходимо нанести меловую разметку на подкладочный слой
Стартовые гонты укладывают на расстоянии 1 см от линии карниза и крепят кровельными гвоздями. Чтобы плитки не отрывались при сильной ветровой нагрузке, крепёж забивают на расстоянии 25 мм от края. Каждую последующую полосу стелят встык, а места сопряжений защищают битумной мастикой.
Монтаж рядовой черепицы
Основное покрытие монтируют по направлению от центра ската, располагая первый рядовой гонт с отступом в 2–3 см от края карнизной полосы. Для фиксации мягкой черепицы достаточно снять защитную плёнку с клеевого слоя и плотно прижать гонт к подложке.
При укладке нижних плиток рядовой черепицы делают небольшой отступ от края карнизных листов
Окончательное крепление выполняют гвоздями в четырёх точках - по краям полосы, а также над впадинами между внутренними лепестками. Верхние листы располагают со смещением на 1 лепесток. Благодаря этому появляется та самая «черепичная» фактура, а кроме того, закрываются стыки и места фиксации мягкой кровли.
Предоставляемая производителем схема укладки мягкой кровли позволяет легко разобраться в нюансах технологии
Черепицу, выступающую за края скатов, обрезают, после чего срез обрабатывают битумной мастикой.
Видео: технология монтажа мягкой кровли от производителя материала
Обустройство конька и герметизация мест проходок и примыканий
Вентиляцию подкровельного пространства обеспечивают устанавливаемые поверх конька аэроэлементы. К деревянному каркасу их крепят саморезами или гвоздями. После этого коньковая часть закрывается гибкой черепицей. Специальных полос мягкого битумного покрытия для внешних углов не существует - их можно сделать, раскраивая карнизную черепицу. Отрезанные по перфорации лепестки размещают поперёк конька и с каждого края фиксируют гвоздём. Следующий элемент располагают с 5-сантиметровым нахлёстом, а для дополнительной герметизации место соприкосновения обрабатывают битумной мастикой.
Коньковый аэроэлемент обязательно укрывают слоем битумной плитки, иначе атмосферные осадки быстро приведут его в негодность
Места, в которых сквозь скат крыши проходят трубы, кабели и другие элементы коммуникаций, должны быть закрыты специальными проходными узлами. Их крепят непосредственно к основанию ещё до монтажа подкладочного ковра.
Места примыканий к стенам и дымоходам требуют особого внимания, иначе стекающая по вертикальной поверхности влага будет проникать внутрь кровельного пирога
В процессе монтажа верхние слои кровли напускают поверх проходки, пропитывают мастикой и подрезают по месту. Там же, где скат соприкасается с кирпичной дымовой трубой или стеной, кровельные материалы напускают на поверхность вертикального сооружения. Для дополнительной защиты используется отрезок ендового ковра и фигурный металлический фартук (планка примыкания).
Видео: обустройство проходного узла мягкой кровли
Стоимость кровли из битумной черепицы
Выполняя все работы самостоятельно, можно неплохо сэкономить, ведь суммарная стоимость крыши будет состоять лишь из затрат на необходимые материалы. В зависимости от производителя цена квадратного метра мягкой кровли бюджетного и среднего уровня варьируется в пределах 800–1 500 рублей. Если же говорить о премиальном сегменте, то отдельные виды гибкой черепицы продаются по цене до 4 000 рублей. Разумеется, в этом случае ни о какой самостоятельной укладке не может быть и речи - тот, кто сможет раскошелиться на столь дорогой материал, найдёт деньги и на профессиональную бригаду. Услуги последней, к слову, стоят недёшево - от 600 рублей за квадратный метр готового покрытия.
Как видите, соорудить мягкую кровлю своими руками совсем несложно, что, впрочем, не исключает должной аккуратности и следования разработанной производителем технологии. Если вы всё сделаете качественно, то крыша будет радовать внешним видом и беспроблемной эксплуатацией долгие годы. В противном случае за работу лучше не браться и вовсе, иначе кровля постоянно будет напоминать о своём существовании протечками и другими неприятными моментами.
