Отточенным движением мы все включаем и отключаем освещение в доме, подчас не задумываясь о принципах работы осветительной системы. Но когда переключатель внезапно перестает реагировать на нажатие или требуется установить новую точку “с нуля”, невольно задаешься вопросом, как осуществить монтаж выключателя света своими руками?
На самом деле, все намного проще, чем кажется на первый взгляд. Процесс работы над новым устройством займет в среднем час, справится с этим делом под силу даже новичку в электромонтаже, а приятным бонусом будут функционирующее освещение, экономия времени и денег из-за не вызванного электрика.
Намечаем план действий
Пошаговая инструкция для монтажа выключателя зависит от объема необходимых работ и в целом состоит из пяти этапов:
- Подготовка к монтажу;
- Проведение требуемых строительных работ
- Установка выключателя;
- Подключение к сети;
- Проверка работоспособности.
Для наглядности сопровождать алгоритм действий каждого этапа будут ряд фотографий и подробные схемы подключения.
Знакомимся с правилами и готовим материалы
Первым делом всем, а особенно новичкам, необходимо вспомнить основные правила техники безопасности при манипуляциях с электричеством:
- Всегда отключать электричество и убедиться с помощью мультиметра или индикаторной отвертки в его отсутствии непосредственно на участке работы.
- Не касаться руками оголенных жил.
- Изучить цветовую и иную маркировку проводов, тщательно следить за тем, чтобы нулевой провод присоединялся к нулевому, заземление к заземлению, а фаза к фазе. В противном случае возможно короткое замыкание вплоть до возгорания проводки.
- Выбирать качественные электротехнические элементы и расходные материалы, вновь не использовать старые выключатели и провода.
- Для соединения проводов пользоваться пайкой, клеммами, соединительными колодками, а не скруткой и изолирующей лентой.
- Рассчитывать предельное напряжение на провода и в связи с этим параметром выбирать диаметр сечения и другие эксплуатационные характеристики проводника.
- Ознакомиться со схемой монтажа выключателя выбранного вида (с одной, двумя или тремя клавишами).
Также необходимо заранее приготовить все необходимые инструменты и материалы. Так, для монтажа электропроводки выключателя потребуются дрель или перфоратор, специальная насадка для проделывания отверстия, мультиметр, отвертки (в том числе индикаторная), шпатель, плоскогубцы, нож, двужильный провод, подрозетник, выключатель, шпаклевка или гипсовый раствор.
Внимание! При покупке нового выключателя нужно обязательно приобрести подходящий к модели подрозетник, который от стандартных железных вариантов старого образца отличается компактным размером и изготавливается из специальной негорючей пластмассы.
Делаем необходимые отверстия
Если необходимо только заменить старый и подключить новый выключатель, то этот этап можно пропустить, но тех, кто “с нуля” налаживает освещение в доме без строительных работ не обойтись.
Для монтажа скрытого выключателя с проводкой, размещенной внутри стен, придется предпринять следующее:
- Определить место для установки выключателя.
- Наметить линию будущей проводки от ближайшей распределительной коробки до непосредственной точки выхода.
- Проштробить канал в стене глубиной в 2 см, а для выключателя проделать отверстие необходимого размера.
- Проложить от коробки до переключателя проводку прямо, но не натягивая, закрепить зажимами и заштукатурить.
- Устанавливаем и подключаем выключатель
Будущее место для нового устройства необходимо тщательно очистить, а торчащие провода зачистить на один или два сантиметра.

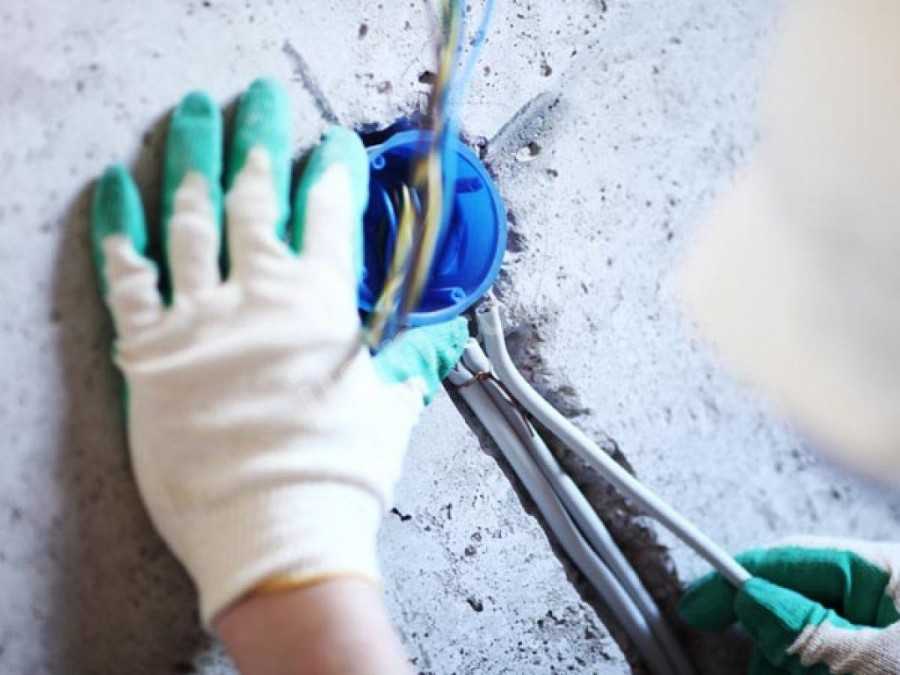

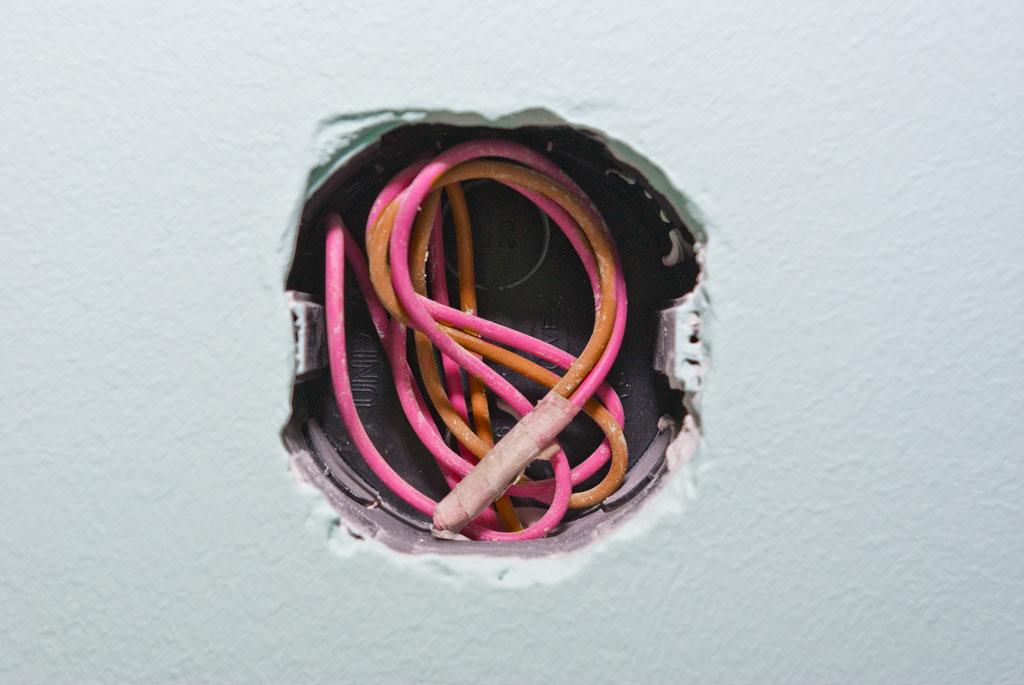

- Устанавливаем в подготовленное отверстие подрозетник, не забыв вывести провода в специальные дырочки на задней стенке.

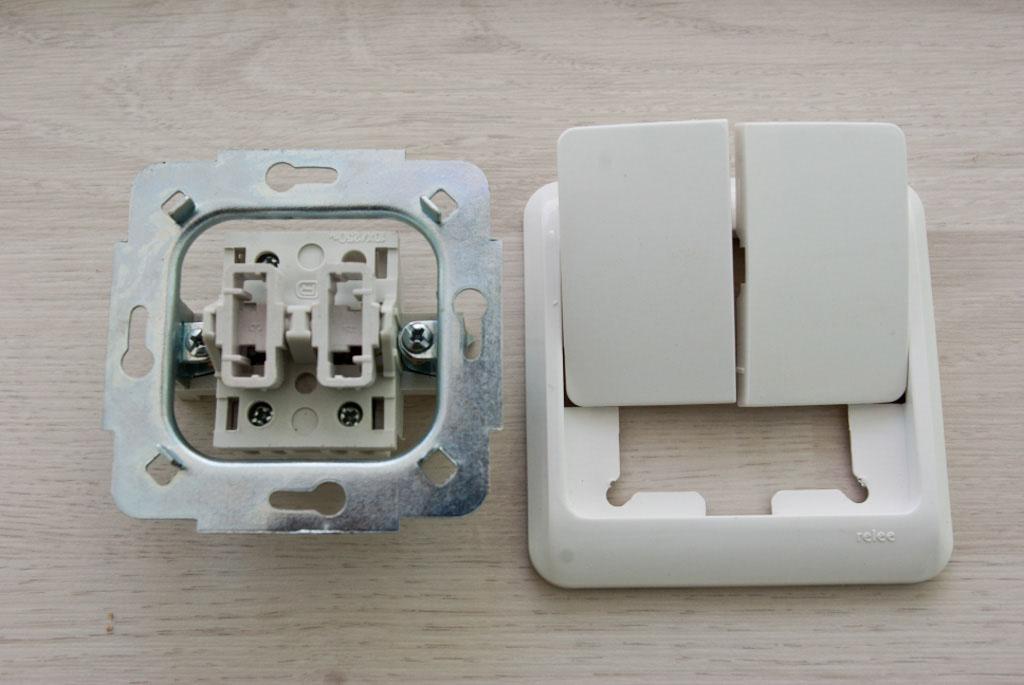

- Разбираем выключатель на две части: сердцевину и декоративную крышку.
- Фиксируем жилы в специальные зажимы, затягиваем крепежный винт и проверяем надежность закрепления (отходящий контакт будет подгорать, провоцировать утечку тока и в худшем случае может вызвать короткое замыкание и пожар).
- Закручиваем остальные элементы устройства, следя за тем, чтобы корпус не изменил свое положение.

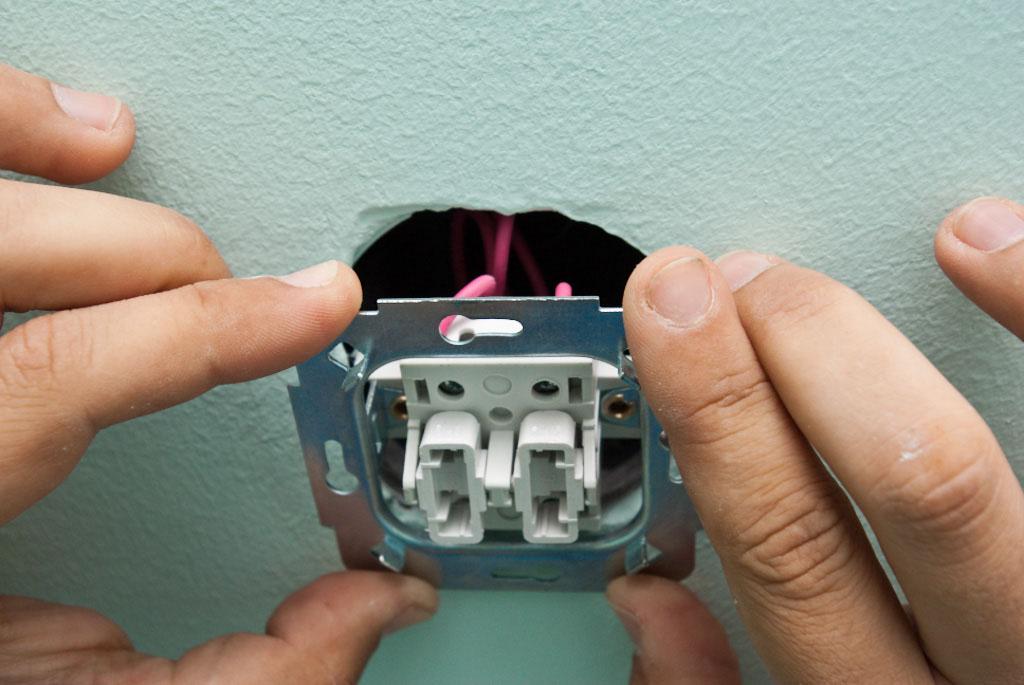

- Раскручиваем имеющиеся распорки или лапки, вставляем в подрозетник, регулируя положение строго по горизонтали.
- Закрепляем опорные винты, проверяем устойчивость конструкции.
- Закрепляем защитное обрамление.
- Размещаем клавиши, следя за совмещением специальных кнопок и пазов устройства.
Подробнее следует рассмотреть, как правильно подключить выключатель с одним, двумя или тремя клавишами. Самым простым считается одноклавишный, так как здесь всего два провода – нулевой и фаза.
Главное, не перепутать характер проводников и соединить в строгой последовательности: “ноль” выключателя с “нолем” светильника, фаза сначала с выключателем, потом с обратно в коробку и только потом к лампочке.
В случае с двумя клавишами на задней стенке корпуса переключателя будут три вывода. Одинокий ввод предназначен для входной фазы, а два расположенных рядом отверстия – для исходящих фаз к разным группам светильников. Схема подключения тройного выключателя аналогична предыдущей с тем лишь отличием, что рядом будут находиться сразу три отверстия для трех групп лампочек.
Проверяем работоспособность устройства
После того, как основной монтаж окончен, необходимо убедиться в правильности и качественности выполненных действий. Однако стоит помнить, что промежуточные проверки надежности креплений, соответствия цветовых маркировок проводников, отсутствия сгибов, переломов, скруток рекомендуется делать на каждом этапе работы.
Контрольная проверка заключается в визуальном осмотре места монтажа и последующем включении электричества. Отсутствие искр, неприятного запаха и сработавшего автомата и наличие яркого, немигающего света говорит о точном соблюдении всех инструкций.
С помощью приведенных пошаговых фотографий всего процесса монтажа выключателя осуществить самостоятельный ремонт или наладку системы освещения в доме под силу каждому человеку. Главное, тщательно следовать алгоритму и помнить о технике безопасности.
Фото процесса монтажа выключателя своими руками
При проведении ремонта часто возникает задача установить новый выключатель для системы освещения или произвести его замену. Сделать это не сложно, но требуется соблюдение правил электробезопасности и технологии ведения работ.
Разновидности выключателя
Устанавливается это приспособление на уровне плеча человека на высоте около 160 см над уровнем пола. Но сейчас популярны несколько другие стандарты высоты установки выключателей – его ставят не выше 90 см от пола. Последний вариант удобен тем, что от вас не требуется поднимать руку, точка включения электроосвещения доступна членам семьи с невысоким ростом.
Существуют два вида выключателей в зависимости от способа установки:
Устройства внутреннего монтажа – ставятся в специально подготовленное место с использованием монтажной коробки. Интерьер комнаты не будет ухудшен, сохранится эстетичность, а само приспособление может стать декоративным украшением. Но при этом вам придется штробить стены.
Изделия наружной установки – подходят для внешнего размещения проводки, не требуют нарушения целостности стен, удобны в эксплуатации, но часто портят облик помещения.
Существуют также одноклавишные и двухклавишные модели, при монтаже которых существуют некоторые особенности. В процессе обустройства электропроводки в доме может потребоваться и качественный автоматический выключатель.
Правила внутреннего монтажа
Сначала нужно определить место, где будет крепиться выключатель с одной клавишей. Затем идентифицируется распределительная коробка, от которой вы начнете тянуть провода. В ней нужно идентифицировать нулевой и фазный провод при помощи индикаторной отвертки. Перед началом работы сеть должна быть полностью обесточена.
Промежуток между точкой монтажа и распределительной коробки выбирается с учетом ограничения в 3 м. От распредкоробки обустраивается штроба для укладки кабеля глубиной и шириной 25 мм.
Применяя дрель с коронкой, необходимо пробурить гнездо. Бетон внутри отверстия извлекают с использованием простого инструмента – зубила с молотком. В ячейку ставится подрозетник из пластмассы, а для его крепления целесообразно использовать шпаклевку.
Для дальнейшей установки одноклавишного выключателя требуется провести провод медного типа с двумя жилами. Одна из них крепится к фазному проводу в распредкоробке, а вторая перебрасывается через выключатель на конструкцию патрона.
Провода на контакт необходимо аккуратно завести в подрозетник. Для этого используется отверстие сбоку конструкции. Присоединение проводов к клеммам производится винтовым соединением или при помощи зажимов. После этого штробу можно закрыть гипсовой смесью.
При фактическом монтаже выключателя надо снять декоративную накладку. Устройство заводится внутрь и фиксируется выдвижными лапками. Боковые винты должны быть вкручены. Так выключатель не будет выпадать из гнезда. Когда основная часть будет закреплена, можно насадить и защелкнуть на корпусе накладку.
Как установить внешнюю модель
Технология монтажа в этом случае менее трудоемкая. Ведь у вас не будет необходимости штробить стены и бурить ячейку. Для прокладки провода можно воспользоваться гофрированной трубкой. Ее крепят на стенке клипсами. Неплохим вариантом будет укладка провода в специальный канал прямоугольного типа из негорючего материала.
После определения фазовой жилы и отключения электроэнергии в доме необходимо закрепить канал и уложить в него провод. От выключателя отсоединяют клавишу, и к внутреннему блоку крепят фазный провод. Также потребуется вывести жилу на осветительный прибор.
Основной блок шурупами крепится на специальную подкладку, как это видно на фото установки выключателя. Если монтаж производится непосредственно на бетонную основу, то целесообразно воспользоваться дюбелями. После фиксации необходимо надеть клавишу, включить питание и проверить работоспособность механизма.
Двухклавишные модификации
Данные приспособления используются, когда необходимо регулировать освещение на люстре с несколькими лампочками. Подойдут они и для некоторых типов помещений, например раздельного санузла. По своей конструкции такая модель может требовать внутреннего крепления или наружного монтажа.
Установка двухклавишного выключателя своими руками производится по описанной выше технологии. Однако используется при этом трехжильный провод.
Одна жила провода фазного типа отличается наличием напряжения. Она подводится к выключателю. Две оставшиеся выступают в качестве отводящих.
При подключении фазный провод зажимается винтом вверху конструкции. Пазы, расположенные внизу, предназначены для проводков, которые обесточены. Часто на внутренний блок наносится маркировка – для питающего провода «1» или L, а для остальных – «2» и «3».
Поскольку система домашнего освещения не требует большого по величине тока, то максимальной будет нагрузка в 10 А. При проведении работ в помещениях с высоким уровнем влажности необходимо ставить приспособления с классом безопасности IP44 и выше. И, конечно же, выбирайте только качественные модели, избегая дешевых аналогов.
Фото процесса установки выключателя
Освещение в квартире является важной составляющей всей домашней электропроводки. В свою очередь, освещение без выключателей представить сложно. Поэтому установка выключателя довольно востребованный вид электромонтажных работ, научиться которому не составит большого труда. В этой статье мы подробно рассмотрим, как выполнить подключение выключателя своими руками.
Виды выключателей
Современные выключатели классифицируются на несколько видов.
По своей конструкции:
- одноклавишные;
- двухклавишные.
По способу монтажа:
- внутренние;
- наружные.
Выбор, какой именно установить, зависит от вида вашей электропроводки и от типа светильника.
Особенности подключения выключателя
Выключатель представляет собой коммутационное устройство для замыкания и размыкания электрической цепи путем разрыва фазы.
Поэтому через выключатель должен проходить именно фазный провод, никак не нулевой, который должен проходить к месту установки светильника напрямую от распределительной коробки.
В некоторых квартирах иногда встречается неправильное подключение. Это чревато тем, что при выключенном свете во время замены лампочки может произойти поражение электрическим током, так как вместо фазы отключен ноль, и патрон от лампочки находится под напряжением.
При обнаружении такого неправильного подключения следует поменять фазность проводов. Для этого в распределительной коробке нужно поменять схему на правильную.
При установке данного устройства возникает вопрос, на какой высоте устанавливать его, есть ли какие-то правила и стандарты. Согласно правил устройства электроустановок:
- Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.
- Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
- Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.
В советское время были несколько иные требования, на какой высоте устанавливать выключатели в квартире. Стандартная высота была на уровне 1,6 м. Поэтому во многих квартирах они и сейчас расположены «на уровне глаз».
Подготовка рабочего места
При выполнении любых электромонтажных работ в первую очередь необходимо отключить подачу электроэнергии, проверить отсутствие напряжения, исключить возможность повторного несанкционированного включения напряжения. С помощью индикатора напряжения определить, какой из проводов в распределительной коробке является фазным, и пометить его маркером.
Подготовить необходимые инструменты:
- пассатижи;
- индикатор напряжения;
- отвертка;
- нож строительный;
- маркер.
Выключатель такого типа устанавливается в квартирах с внутренней электропроводкой, то есть вся проводка скрыта в стене.
В месте установки розетки должно быть углубление, в которое установлена специальная коробка для выключателя, в которую выведен провод.
Порядок работы:
- Подготовка выключателя к монтажу. Необходимо разобрать выключатель, для этого, открутив винты, соединяющие кнопку с рамкой, нужно снять ее с рамки.
- Срезать изоляцию с проводов в месте их присоединения, оставив около 1 сантиметра оголенного участка на каждом.
- В отверстия для проводов вставить оба фазных провода: идущий от распределительной коробки во входное отверстие и идущий от выключателя к месту установки светильника в выходное отверстие.
- Туго закрутить винты для надежной фиксации проводов, которые не должны свободно двигаться.
- Установить механизм в специальную коробку в стене и надежно зафиксировать во избежание расшатывания.
- Установить на механизм снятую ранее рамку и закрепить ее винтами.
- Установить клавиши выключателя.
Если речь идет не о замене, а о монтаже нового выключателя возникает необходимость монтажа специальной коробки под выключатель. Делается это следующим образом:
- В месте установки выключателя электропроводки сделать нишу-углубление в стене по размеру чуть больше размеров коробки.
- Вывести через отверстие в дне коробки фазный провод. Закрепить коробку в нише с помощью любого раствора для штукатурки.
Подключение наружного одноклавишного выключателя
Если домашняя электропроводка выполнена открытым способом, то есть поверх стен, то применяются наружные выключатели. В данном случае коробка под выключатель не применяется, выключатель крепится прямо на стену с помощью саморезов, а в некоторых случаях, и дюбелей.
Порядок работы:
- Разобрать выключатель. Для этого снять с него клавиши, открутить винты, крепящие механизм к корпусу.
- Срезав изоляцию на концах проводов, вставить фазный провод, идущий от распределительной коробки во входное отверстие механизма, а идущий от выключателя к месту монтажа светильника в выходное отверстие.
- Закрутить винты для надежной фиксации проводов.
- Закрепить на стене подрозетник с механизмом, соединить с корпусом выключателя. Некоторые модели выключателей бывают без подрозетника, в таком случае механизм крепится прямо на стену.
- Установить клавишу.
Подключение двухклавишного выключателя
Установка такого вида выключателя применяется в следующих случаях:
- Плафоны люстры разделены на секции для регулирования уровня освещенности, каждая секция подключается к отдельной кнопке выключателя.
- Выключатель подключен к автономным светильникам.
Если с одноклавишным выключателем все понятно и просто, то подключение двухклавишного кажется намного сложнее: клеммная коробка отличается и проводов побольше. На самом деле больших затруднений это вызвать не должно, алгоритм подключения тот же. Устройство ненамного отличается от одноклавишного.
Порядок работы:
- Разобрать выключатель. Механизм несколько отличается от одноклавишного. Но в этом нет ничего страшного: в современных выключателях все контакты маркируются. L — контакт для питающей фазы, отходящие контакты обозначены стрелками вниз.
- Срезав изоляцию с проводов в месте их присоединения, присоединяем провода к соответствующим контактам механизма.
- При внутренней установке закрепить механизм в специальной коробке в стене, надеть снятую ранее рамку. При наружной — закрепить на стене, установить корпус выключателя.
- Установить клавиши.
Подключение выключателя с подсветкой
Кто хотя бы однажды в поисках выключателя в полной темноте, не спотыкался об лежащую на полу обувь и другие предметы, и, ругаясь, с трудом нашаривал на стене заветную кнопку? Эта ситуация всем до боли знакома. Поэтому для облегчения поисков и был создан выключатель с подсветкой. При выключенном свете индикатор светится и указывает на его местонахождение.
Принцип конструкции и работы выключателя с подсветкой
В отличие от обычного, выключатель с подсветкой снабжен световой индикацией, в роли индикатора выступает неоновая лампа или светодиод, подключенный параллельно к контактам устройства и токоограничивающий резистор, понижающий напряжение в сети.
Когда мы отключаем свет, и в контактах выключателя происходит разрыв фазы, идущей к светильнику. Но при этом цепь, к которой подключен светодиод индикатора, не разрывается. Резистор понижает входящее напряжение до минимума, необходимого для включения светодиода.
При включении света, индикатор отключается. Это происходит от того, что ток идет по пути наименьшего сопротивления. К светильнику подведен провод с сечением значительно большего, чем у провода, идущего к светодиоду, а значит и сопротивление значительно меньше.
Возникает резонный вопрос: если загорается светодиод индикатора, значит есть напряжение, почему тогда не включается лампа в светильнике? Все дело в резисторе, через который проходит ток к светодиоду. Он понижает напряжение до уровня, которого не хватает для включения лампочки в люстре, но хватает для включения светодиода.
Подключение выключателя с подсветкой выполняется так же, как и обычного.
Выключатель с подсветкой не рекомендуется подключать совместно с люминесцентными или светодиодными лампами, оснащенными пускорегулирующим устройством. Причина в том, что при отключенном выключателе ток, идущий через светодиод к лампе, заряжает фильтрующий конденсатор, которому для зарядки много тока не нужно. Конденсатор, в свою очередь, пытается включить схему запуска энергосберегающей лампы. Однако заряда конденсатора не хватает, он разряжается, и лампа снова гаснет. И так может продолжаться бесконечно.
Поэтому выключатель с подсветкой устанавливается только на лампы накаливания или галогенные лампы.
Также следует обратить внимание на то, что если лампа отсутствует или перегорела, подсветка не будет работать. По той простой причине, что светодиодному индикатору, чтобы он загорелся, нужны и ноль, и фаза. А ноль к индикатору идет от выключенной люстры на потолке. Если лампа отсутствует, то значит и цепь питания разорвана.
Соблюдение техники безопасности
Ну вот мы и разобрали, как выполнить установку выключателей – одну из наиболее простых электромонтажных работ, не требующей особых умений и талантов. Если заранее все изучить и понять, что, как и почему именно так делается, то Вы легко и быстро сможете проделать эту доселе не знакомую процедуру установки выключателя.
И один из важнейших моментов – это соблюдение техники безопасности, иначе сила тока будет проверять вас на прочность. А правил техники безопасности не так уж и много:
- Перед началом работы прекратить подачу электроэнергии, отключив автоматы в электрощите. Принять меры для исключения возможности повторной подачи напряжения.
- Все инструменты должны быть исправны. Необходимо проверить отсутствие повреждений и сколов на изолирующих частях инструментов.
Эта статья о том, как установить выключатель света. Вообще говоря, выключатели света используются, чтобы управлять электрическим освещением в жилых и коммерческих зданиях. В большинстве этих случаев выключатели света установлены на стене в определенном местоположении в комнате, высота, на которой они установлены, или форма выключателей, разные в зависимости от желания.
Выключатель света — имеет много видов:одинарный и многократный, внутренний и наружный. Монтаж выключателя света должен осуществлять человек, имеющий опыт работы с электричеством.
Чтобы установить выключатель,необходимо сделать следующее…
Как установить выключатель света
Первое вещь, которую Вы должны сделать, состоит в том, чтобы выключить рубильник. Некоторые люди полагают, что это безопасно выключить только счетчик, на котором Вы устанавливаете выключатель, но мы настоятельно рекомендуем Вам, чтобы основной выключатель подачи энергии был выключен.
Выключаем автомат
Затем, используйте тестера напряжения на каждом проводе, чтобы удостовериться, чтобы удостовериться что нет электричества и всё безопасно. Мы подчеркиваем, что это лучше проверять несколько раз, прежде, чем касаться электрических проводов .
Проводка подключения выключателя
Следующий шаг проекта, нужно убрать краску, остатки или грязь от коробки, используя плоскогубцы. Удостоверьтесь, что в месте под выключатель нет мусора и лишних материалов. Эта операция важна, особенно если Вы имеете дело с только что построенным домом или перекрашенной комнатой.
Однако, даже если Вы заменяете старый выключатель, нужно удостовериться, что новый выключатель электрического освещения будет установлен и выровнен должным образом.
После того, как Вы купили выключатель света, Вы должны вскрыть его, используя отвертку. Эта операция важна, поскольку Вы соедините электрические провода с внутренней частью выключателя.
Следующий шаг проекта, после того, как мы вскрыли выключатель света, нужно начать подключать выключатель. Используйте плоскогубцы, чтобы отрезать лишние провода на расстоянии приблизительно 15 см от стены.
Этой длины должно быть достаточно для подключения выключателя, и удобнее работать. Помните, что Не стоит оставлять длинные провода, в дальнейшем они могут не полезть в коробку выключателя.
После того, как мы удостоверились, что провода укорочены к надлежащей длине, продолжаем двигаться к следующему шагу. Используйте плоскогубцы, чтобы снять приблизительно 2.5 см изоляции проводов. Помните, во избежании в дальнейшем касания оголенного провода, не снимайте фаску больше указанной длины.
Как подключить выключатель света
Используйте плоскогубцы, чтобы согнуть конец проводов в L-форме (в зависимости от крепления к клеммам выключателя).
Не забывайте про правильность подключения проводов. Принято использовать следующие цвета проводов:
- белый или коричневый — фаза;
- синий или черный — ноль;
- желтый, зеленый, желто-зеленый — заземление;
И общее правило: самый светлый провод — фаза (белый, бело-коричневый, коричневый).
Отверткой крепко прикрутите винты, прижимающие провода в выключателе.
После того, как Вы закончили подключать выключатель света, лучше проверить еще раз, все ли провода на месте и крепко закреплены. На данном этапе у вас должна получиться следующая картина:
После того как вы подключите к выключателю все провода и проверите их надежность, аккуратно вложите провода в коробку выключателя. Туда же вставьте выключатель и если всё встает на свои места закрепите его винтами.
Чтобы выровнять выключатель света, можно использовать лазерный уровень, но Вы можете использовать стационарный уровень. Это только сделает процесс немного более трудным, специально для новичков. После того как вы уровнем выровняли выключатель, окончательно подтяните винты.
Следующий шаг после установки выключателя света в коробке, установите кнопки выключателя. Достаточно приложить кнопку и немного надавить, для того чтобы она села в свои пазы.
Эта операция не сложна, и кроме того, она представляет один из заключительных шагов процесса.
Если вы закончили подключение и установку выключателя, пройдите к рубильнику и включите общий свет.
Последний шаг, включить свет, используя новый установленный выключатель света, чтобы проверить, окупилась ли тяжелая работа. Если свет загорается без помех — это означает что вы сделали все правильно.
Схемы подключения выключателя света
Спасибо за чтение нашей статьи о том, как подключить и установить выключатель света, мы рекомендуем Вам прочесть другие наши статьи.
Многие вещи можно сделать своими руками, но не всякая простая с виду вещь может быть сделать любым домашним мастером. Установка выключателя, как и розетки, может выполняться по евростандарту или, по меньшей мере, следуя здравому смыслу. Но в любом случае это должно быть безопасно и надёжно.
Для сравнения можно вспомнить назначение выключателя массы в авто: безопасность и экономия - вот основные критерии качественных и «умных» устройств, которые окружают нас каждый день.
Установка розетки в комнате: что нам стоит дом построить
Электрическая точка типа розетки устанавливается в местах, где необходим доступ к сети электрического питания. Это значит, что установка одной либо нескольких точек в конкретном помещении начинается с продумывания расположения розеток - надо учитывать возможные места для мебели, высоту над полом, удалённость от прочих предметов, которые могут взаимодействовать или, наоборот, влиять на работу розетки и т. д.
Если ещё несколько десятков лет назад требовала использование чуть ли не отбойного молотка, то нынешние строительные и отделочные материалы прировняли эту процедуру, например, с установкой плинтуса. Действительно, сегодня прокладка электрической проводки и одновременно с ней монтаж электроточек стали обыденными процедурами, не требующими особых усилий.
Схема 1 — Расположение розеток, выключателей
Но несмотря на простоту установки требования к правилам электробезопасности остались прежними.
Так, например, высота установки выключателя или розетки - абсолютно без разницы в данном случае - должна быть достаточной для того, чтобы розетка не смогла быть затоплена, если прорвёт трубу или малыш, ползающий на четвереньках, не смог самостоятельно до неё добраться.
Все подобные факторы учитываются в момент установки розетки, для чего необходимо произвести разметку проводки и мест установки розеток и выключателей.
Общими правилами установки розеток являются: расстояние до подоконника должно составлять не менее 10 см, до пола - не менее 30 см, до дверного проёма - не менее 90 см.
Однако в некоторых помещениях правила установки розеток могут отклоняться от общепринятых; например, высота установки выключателей и розеток на кухне может быть равной - как минимум, над поверхностью стола или кухонной мебели. Эстетическая сторона требует, чтобы высота всех видимых электроточек была одинаковой, хотя бы в пределах одного помещения. Разумеется, что для открытой установки это проще реализовать, но всё, в конечном итоге, зависит от желания.
Фото 1 — Установка розетки
В настоящее время для скрытой установки розеток используются круглые пластмассовые коробки, под которые сверлятся отверстия. Даже если приходится иметь дело с бетонной стенкой, то коронкой по бетону высверливается отверстие, а затем стамеской или зубилом выдалбливается остатки стенки.
Альтернативным вариантом является высверливание отверстий по намеченному периметру, после чего куски стенки выбиваются вручную.
Когда же электроинструмента нет вовсе, то зубило и молоток станут незаменимыми помощниками в подготовке места для монтажа коробки под розетку. Чтобы «утопить» коробку в стене, нужно делать отверстие на сантиметр-полтора глубже самой коробки - после этого штукатурка вокруг коробки сможет скрыть все на уровне стены.
Коробка (подрозетник) крепится внутри отверстия с помощью строительного гипса - на ней достаточно неровностей, как и на бетонной стене, чтобы её можно было закрепить водным раствором гипса или штукатуркой.
Фото 2 — Установка розетки
Сама же розетка крепится в подрозетник либо с помощью шурупов или же посредством раздвижных лапок, причём последний вариант в настоящее время является более предпочтительным, поскольку он занимает меньше времени. После этого остаётся закрыть лишь саму розетку пластиковым корпусом.
Если ремонтные или отделочные работы в помещении ещё не окончены, то отверстия розетки стоит заткнуть бумагой, а саму розетку тоже чем-то закрыть на время.
Схема 2 — Схема электропроводки
Установка выключателей разных конструкций: одинаковые особенности
В общем и по мелочам установка выключателей схожа с установкой одинарной розетки, как об этом говорилось выше. Однако имеется и целый ряд различий, особенно, когда предстоит, например, установка двухклавишного выключателя, но об этом несколько позже.
Как уже говорилось, установка выключателей идентична установке розеток, разница заключается лишь в удобстве использования - выключатель, как правило, должен находится в пределах вытянутой руки стоящего человека . При этом доступ к выключателю не должен преграждаться ничем. К тому же, установка выключателя двухклавишного, трёх- или более требует такого его расположения, при котором разводка электрического провода не вызывала бы никаких затруднений.
Схема 3 — Схема работы выключателя
Другой очень распространённой бедой является произвольная схема установки выключателя. Правила открытой и скрытой установки выключателей требуют, чтобы выключатель разрывал цепь фазного провода.
Действительно, любая профессиональная инструкция по установке выключателя показывает, что обесточивание «фазы» убирает напряжение с определённого участка цепи и даёт возможность производить, например, мелкий ремонт проводки или замену ламп накаливания без отключения всего помещения от электросети .
В реальной же жизни, произвольный выбор прерывания фазного или нулевого проводов - 50 на 50 всех случаев - делает выключатель наружной установки, впрочем, как и любой другой конструкции, источником опасности.
Например, в многоэтажных зданиях случаются протечки воды с верхнего этажа на нижний. В таких случаях каналы электрической проводки становятся самым уязвимым местом и вероятность попадания воды в них очень высока. Как следствие, происходит замыкание в проводке (даже когда она находится в положении «выключено») и полный либо частичный выход её из строя.
Однако самым опасным является то, что монтаж выключателя с несоблюдением указанного правила может привести к поражению электрическим током кого-то из жильцов, которые могут находится, например, в ванной комнате и не подозревать об опасности.
Схема 4 — Схема распределительной коробки
Монтаж проходного выключателя: обоснованная сложность
Монтаж проходного выключателя примечателен не только в связи с вышеупомянутыми потенциальными проблемами, но и потому, что схема подключения такого выключателя сложнее обычного.
Фото 3 — Автоматический выключатель
В бытовых целях, то есть там, где в основном используется две фазы и номинальное напряжение составляет 220 В, используются одно- и двухполюсные автоматы. Основное различие между ними заключается в возможности одновременно выключать не только «фазу», но и «ноль», что более правильно.
Номинальная сила тока, на которую может быть рассчитано устройство, может быть от 2 до 63 А.
В заключение необходимо добавить, что использование автоматических выключателей гораздо эффективней, нежели использование плавких предохранителей прошлого века.
Стоимость установки выключателя: где находится предел экономности
Существующие «законодатели мод» на рынке электрического оборудования - VIKO, SCHNEIDER, LEGRAND, MAKEL - давно предусмотрели многие мелочи, которые важны при монтаже различных выключателей. Но даже эти достижения не могут сократить набор мелких, но необходимых операций, краткий перечень которых вместе с их стоимостью для г. Москва и г. Киев (рубли и гривни соответственно) приводится здесь:
- монтаж подрезеточной коробки — 250/45
- установка одно- и двухполюсного автомата — 250/40
- установка выключателя — 250/20
- монтаж проходного выключателя — 350/25
Разумеется, что прайс-листы поставщиков услуг на рынке монтажных работ могут содержать по нескольку десятков позиций и для лучшего понимания за что нужно платить деньги лучше предварительно просмотреть демонстрации типа «установка выключателей» (видео отчёты конкретных компаний дадут полную картинку об уровне их услуг), «монтаж автомата» и пр.
Фото 4 — Электрический щит
