Калькулятор кровли из профнастила. Как рассчитать профнастил на крышу самостоятельно? Как рассчитать длину профнастила на крышу

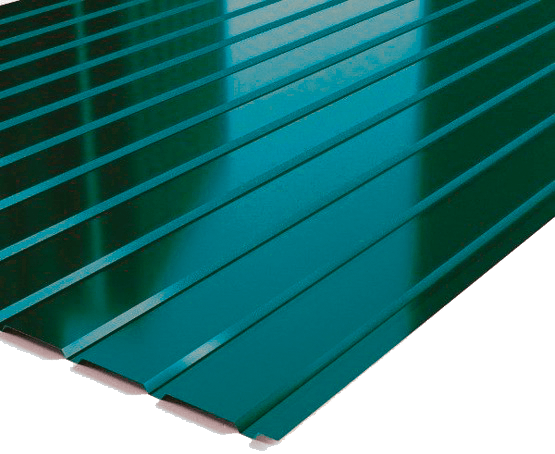

Профилированные листы из оцинкованной стали - популярный строительный материал. Применяется как для обшивки стен и крыш зданий, так и для возведения заборов в промышленных масштабах и частном строительстве. Небольшой вес профнастила и удобство монтажа позволяют работать с этим прочным материалом самостоятельно: без привлечения подъёмной техники и сложного оборудования.

Как рассчитать количество материала на кровлю из профнастила

Профнастил используется в качестве кровельного материала исключительно для скатных крыш. На плоских крышах с уклоном менее 12 о его применение нецелесообразно.

Застой воды на плоской поверхности быстро приводит к коррозии металла. Сначала ржавчина появляется вокруг гвоздей, в местах срезов, примыканий, а впоследствии расходится по всей площади листа.

При использовании профнастила на кровлях с малым углом наклона приходится сталкиваться с проблемами ржавчины, поэтому на плоские крыши обычно стелят мягкую кровлю

Даже резать профлисты нежелательно по причине возникновения ржавчины, поэтому важно заранее правильно спланировать укладку этого материала на крыше. Если всё же пришлось разрезать листы, то линию среза нужно спрятать под коньковую обшивку кровли.

При покрытии крыш профнастилом необходимо строго соблюдать технику монтажа, чтобы не пришлось часто заменять ржавые листы новыми

Общие правила при расчёте кровельного профлиста

Существуют монтажные нормы, влияющие на расход кровельного материала. При этом учитываются особенности самой крыши и марка профнастила, выбранного для покрытия.

Конфигурация крыши

Важно правильно подобрать марку профлиста к конкретной крыше. От этого будет зависеть срок службы металлической кровли. Параметры материала определяются исходя из величины угла наклона ската (скатов) и шага обрешётки. К ним относятся:

глубина «волны» профнастила;
Толщина металла и габариты отражаются в маркировке профнастила
толщина листа - декоративные модели изготавливаются более тонкими и с неглубокой гофрой;
Декоративные профлисты применяются для обшивки стен или укладываются на крышу с частой обрешёткой и большим углом наклона скатов
наличие дополнительных рёбер жёсткости.
Профлисты с глубокой волной (например, Н-57, Н-60, Н-75, Н-114) изготавливаются с рёбрами жёсткости по верхней, нижней или сразу обеим частям гофры

С увеличением угла наклона увеличивается и площадь крыши, и ветровая нагрузка на материал. Но зато снег и вода сходят в автоматическом режиме. При монтаже кровли с уклоном в 45 о и больше допустимо использование профнастила меньшей толщины.

Если учесть, что пологие крыши приходится регулярно чистить от мусора и снега, а также использовать для них толстый профнастил, который должен выдерживать вес человека (и, соответственно, стоит дороже), то выгода увеличения угла скатов становится очевидной.

Причём при снижении угла наклона необходимо увеличивать горизонтальный перехлёст листов между собой, что приводит к уменьшению полезной плоскости.

Таблица: зависимость величины нахлёста листов от угла наклона крыши

Тот же принцип распространяется и на вертикальный нахлёст: чем меньше угол склона, тем больше «волн» должно перехлёстываться.

Перехлёст может составлять одну или две волны (в зависимости от угла наклона крыши)

Если использовать вместо профнастила оцинкованную сталь в рулонах, то горизонтальных перехлёстов можно избежать. Ведь ходовая длина оцинкованного профлиста составляет 3 и 6 метров, а этого не всегда достаточно, чтобы перекрыть скаты крыши полностью. Но можно использовать декоративный профнастил с полимерным покрытием: его листы изготавливаются от 1,5 до 14 метров в длину (часто делаются под заказ). Только для крыши желательно выбирать модели с рёбрами жёсткости.

Некоторые марки профлиста с полимерным покрытием на производстве также изготавливаются индивидуальной длины

Марка профилированного листа

От марки профнастила зависит не только долговечность кровли, но и расход материала. Многие расчёты привязаны к марке, поскольку от жёсткости материала зависят параметры укладки кровли.

Таблица: зависимость вертикального перехлёста от марки профлиста

Таблица: размер свеса карниза в зависимости от марки профлиста

Нормативным документом для классификации профнастила является ГОСТ 24045–94. В нём оговариваются требования к стальному прокату, из которого изготавливается профилированный лист, а также размеры, конфигурация и принятая маркировка готовой продукции.

Широкое распространение профнастила обусловлено разнобразием формы, цвета и невысокой ценой

Начальные буквы маркировки профнастила означают предназначение изделия:

Несущий профиль имеет более высокую трапецию или волну и дополнительные рёбра жёсткости в продольной плоскости.

Часть производителей применяют для маркировки буквы МП или МК. К примеру, МП-20 означает профлист кровельный с трапецией высотой 20 мм. У профилированного листа с маркировкой МК-20 аналогичные параметры, но другая форма гофры.

Весь набор цифр модели описывает геометрическую форму металлического листа:

первое число - высота гофры в миллиметрах;
второе - толщина металла;
третье - ширина листа;
четвёртое - длина листа в миллиметрах.

Пример: модель профлиста С-21. 0,45. 750. 11000. Расшифровка маркировочных знаков:

профилированный лист стеновой;
высота «волны» 21 мм;
толщина стали 0,45 мм;
размер листа 750х11000 мм.

При подборе материалов для обустройства кровли следует понимать, что деление металлических листов на универсальные, стеновые и несущие весьма условное. Обычно учитываются форма гофры и толщина металла, соответствующие конкретной ситуации: углу наклона скатов и размеру крыши.

Наиболее ходовыми в частном строительстве являются следующие марки профнастила:

Некоторые обозначения информируют о дополнительных особенностях конструкции. Например, в маркировке С-20К-1080–0,5 буква «К» говорит о капиллярной канавке на краю листа. С её помощью осуществляется дополнительный отвод влаги и вентиляция.

Для каждого вида изделия есть правила, в соответствии с которыми производится укладка кровельного материала на крышу. Ширина профлиста бывает общая и рабочая. Полезными называются размеры, которые «остаются» на крыше после перекрытия листов: именно они и учитываются при расчётах.

Профнастил выпускается не только с трапециевидными гофрами, но и волнистыми (в форме шифера). Внешне такое покрытие выглядит привлекательно, но при аналогичной высоте «волны» несущая способность получается ниже.

Отсутствие продольных рёбер жёсткости ослабляет прочность волнистого металлического листа

Сколько надо листов профнастила на крышу

Геометрия скатной крыши состоит из сегментов прямоугольной, треугольной и трапециевидной формы.

При всём разнообразии видов каждую крышу можно внешне разделить на простые геометрические фигуры

Их площадь определяется по формулам, хорошо известным из школьного курса:

площадь прямоугольника высчитывается умножением длины на ширину;
Расчёт площади прямоугольного участка крыши производится по формуле: длину умножить на ширину
площадь равностороннего треугольника равна половине произведения основания на высоту;
Возможны различные способы нахождения площади треугольника
площадь трапеции равна произведению полусуммы её оснований на высоту.
Для вычисления площади скатной крыши в виде равнобедренной трапеции достаточно замерить верхнюю и нижнюю части ската и его длину

Суммарная площадь вычисляется путём складывания площади всех составляющих фигур. Размеры берутся с учётом фронтальных и карнизных свесов. После этого определяется среднее количество листов на один ряд крыши. Для этого ширину ската нужно разделить на рабочую ширину профнастила и округлить результат в большую сторону. При таких подсчётах нахлёст равняется 80–85 мм.

Видео: пример быстрого расчёта любой кровли

Дополнительные элементы металлической кровли

Для монтажа кровельного покрытия потребуются дополнительные элементы, которые тоже нужно учитывать при подсчёте материалов. К ним относятся:

конёк и коньковая планка - препятствуют проникновению осадков к утеплителю;
ендова - для схода воды и снега в водоотводной жёлоб;
карнизные и фронтонные планки - закрывают края от заливания дождём;
торцевые планки - ставятся в местах примыкания кровли к вертикальным элементам: дымоходам, шахтам вентиляции и т. д.

Доборные элементы служат дополнительной защитой, оберегая кровельный пирог от попадания влаги

Для вычисления необходимого количества доборных элементов достаточно знать их линейные размеры. Все доборы монтируются поэтапно и внахлёст на 10–15 см. Исключением является лишь ендова, где перекрытие делается 25–30 см. На торцах конька по обе стороны устанавливаются заглушки, которые не дают проникать воде во время косых дождей.

Видео: как замерить крышу и рассчитать количество металлического покрытия и доборных элементов

Каков расход шурупов на лист кровельного профнастила

Существуют нормы расхода крепежа на 1м 2 профнастила, выражаются они в штуках или килограммах. Примерная потребность в шурупах составляет 9–10 шт. на один квадратный метр кровли. Так что вычислить общее количество саморезов на крышу не составит труда: нужно умножить площадь кровли на 10. Причём в эту цифру входит и расход на установку примыкающих планок, крепления фартуков вокруг труб и снегозадержателей.

Цвет шурупов подбирается под цвет профнастила

Это позволяет использовать крепёжный материал максимально эффективно и не в ущерб качеству. Но есть и более детальные уточнения для монтажа:

Опытные мастера предпочитают закупать крепёж с запасом в 10–12%. Это связано с возможным браком шурупов и потерями во время монтажных работ. Кроме того, выгодно приобретать саморезы на вес.

Известно, что тысяча шурупов длиной 25 мм и диаметром 4,8 мм весят 3,5 кг. Поэтому легко вычислить вес нужного количества крепёжных элементов.

Расчёт односкатной крыши из профнастила

Чтобы определиться с материалами для покрытия односкатной крыши, выполняются следующие замеры:

Таблица: соответствие марки листа углу наклона крыши и шагу обрешётки

Марка профнастила	Угол наклона крыши	Толщина листа, мм	Шаг обрешётки, мм
С-8	не менее 15 о	0,5	Сплошная
С-10	до 15 о	0,5	Сплошная
С-10	более 15 о	0,5	до 300
С-20	до 15 о	0,5; 0,7	Сплошная
С-20	более 15 о	0,5; 0,7	до 500
С-21	до 15 о	0,5; 0,7	до 300
С-21	более 15 о	0,5; 0,7	до 650
НС-35	до 15 о	0,5; 0,7	до 500
НС-35	более 15 о	0,5; 0,7	до 1000
Н-60	не менее 8 о	0,7; 0,8; 0,9	до 3000
Н-75	не менее 8 о	0,7; 0,8; 0,9	до 4000

Определяем площадь кровли.
Вычисляем количество листов с учётом рабочей площади профнастила.
Считаем необходимое количество крепежа.
Находим линейные размеры защитных планок и определяем нужное количество погонных метров, учитывая монтажные нахлёсты.

При вычислении площади обязательно учитываются фронтальные и карнизные свесы

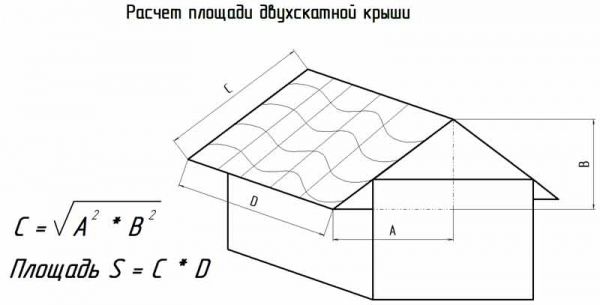

Как высчитать количество профнастила на двускатную крышу

Двускатная крыша - это две односкатных, соединённых под одним коньком. Поэтому расчёт материалов особо не отличается.

Для измерения площади скатов используется строительная рулетка

Рассмотрим пример двускатной крыши с уклоном в 45 о. Размер одного крыла: 10х5 м (вместе с карнизными и фронтальными свесами). Марка профлиста С-8.

Общая площадь двух скатов составит 2х(10х5)=100 м 2 . Поскольку рабочая ширина листа С-8 составляет 1150 мм, то на один ряд понадобится: 10м/1,15=8,7 (то есть почти 9 листов). Количество рядов: 5м/0,95 м=5,3. Перемножив 8,7 на 5,3, получим: по 47 листов на каждый скат крыши.

На практике расход будет большим, так как не обойдётся без обрезков. Чтобы точно узнать, сколько нужно материала, лучше всего сделать чертёж в масштабе или воспользоваться онлайн-калькулятором.

Видео: подгонка и укладка профнастила своими руками

Программа для расчёта профнастила на крышу

Если определить количество материалов для одно- и двускатной крыши не составляет труда, то при расчёте четырёхскатных (вальмовых, полувальмовых), шатровых и прочих сложных крыш лучше обратиться за помощью к специалистам. Но можно воспользоваться и специальными программами. Это поможет избежать ошибок, связанных с недостачей или перерасходом профлистов и других комплектующих.

Сложные шатровые крыши требуют точных расчётов всего кровельного покрытия: плоских и округлых частей

Таких онлайн-программ в интернете много, все они с той или иной погрешностью справляются с поставленной задачей (например: программа «Кровля Профи»; онлайн-калькуляторы подробного расчёта разных видов кровли ПО «Эталон», Stroy-Calc, справочный портал «Калькулятор» и другие). Каждую программу обслуживает опытный инженер, который при необходимости вносит нужные коррективы. Удобство заключается в том, что роботизированный помощник моделирует кровлю по заданным размерам, учитывая и сводя множество факторов в рамки принятых строительных норм.

Фотогалерея: примеры программ и онлайн-калькуляторов для расчёта в строительстве

«Кровля Профи» является самой простой и удобной в использовании программой по расчёту покрытия из профнастила Справочный портал «Калькулятор» поможет быстро рассчитать нужное количество материала для покрытия крыши Калькулятор разных видов кровли ПО «Эталон» предлагает авторасчёт материалов для кровли как по одним замерам, так и по готовому чертежу (со 100% точностью) На калькуляторе «Stroy-Calc» можно рассчитать необходимые материалы не только на обустройство крыши, но и для возведения фундамента, стен, заборов и прочего Профессиональная программа ArchiCAD создаёт изображения высокого качества с механизмом визуализации Профессиональная программа AutoCAD - это трёхмерная система автопроектирования и черчения, выпускаемая на 18 языках

Введя на сайте данные габаритов крыши, на выходе заказчик получает:

детальный отчёт о количестве требуемого материала;
полную картину устройства и перечень состава кровельного пирога: слои утеплителя, гидро- и пароизоляции.
погонный метраж доборных элементов, включая отделочные софиты (декоративные панели, закрывающие нижнюю часть выступов и свесов крыши);
финансовую смету.

В некоторых калькуляторах заложены опции подбора толщины профлиста и цветовой гаммы. Их можно скачивать для собственного пользования или проводить расчёты в режиме онлайн. Профессиональные же проектировщики и строители пользуются дорогими и очень сложными программами: «Архикад» (ArchiCAD) и «Автокад» (AutoCAD), с трёхмерными системами черчения и проектирования, а также механизмом визуализации высокого качества изображений.

Видео: бесплатные строительные онлайн-калькуляторы

Расчёт кровли из профнастила не представляет особой сложности. Однако, обратившись к профессионалам, можно получить оценку человека с опытом и профильным образованием, с учётом всех возможных вариантов. Обоснованное решение стоит того, чтобы истратить небольшую сумму, ведь взамен заказчик получает твёрдые гарантии при закупке материалов и комплектующих.

Профильный лист очень востребован в качестве кровельного материала, однако его монтаж связан с некоторым количеством отходов, поэтому очень важно точно сделать расчет профнастила для настила на крышу, по формулам или онлайн.

1 Калькулятор укладки кровли из профнастила – с чего начинаются вычисления?

Прежде чем вспоминать геометрические формулы для вычисления площади крыши, которую решено покрыть профнастилом, следует выбрать нужный тип профильного листа. Все ваши дальнейшие действия будут отталкиваться от габаритов материала. В первую очередь стоит вспомнить о том, что профнастил бывает не только кровельный или несущий, но и стеновой. Если первые два вполне пригодны для кровельного перекрытия, то последний тип для этого слишком тонок, из-за чего не обладает достаточным запасом жесткости.

Рассмотрим два подходящих для кровли материала и сравним со . Основное отличие – это высота гофры, которая является основным геометрическим параметром данного материала. Она служит в качестве ребер жесткости, оберегая металлопрокат от деформации. У стенового профнастила высота гофры незначительная, не превышает 20 миллиметров, сами листы достаточно тонкие, но их вполне можно использовать не только для обшивки стен, но и в качестве материала для забора, правда, довольно ненадежного.

Нас в большей степени интересует , используемый для перекрытия крыши, таковым может стать не только кровельный материал, но и жесткий несущий. Высота "волны" у этих типов металлопроката больше, чем у стенового профнастила, в частности, у кровельного она может быть от 35 до 75 миллиметров. Что касается других габаритных размеров, то ширина листов обычно варьируется у кровельного гофрированного листа от 800 до 1050 миллиметров, а длина может достигать 6 метров, что очень удобно для перекрытия крыши.

Ширину профильного металлопроката нужно считать только полезную, то есть с вычетом участка нахлеста, скрытого под следующим листом.

Калькулятор покрытия кровли

Укажите все поверхности для покрытия.

Тип листов	Металлопрофиль Металлочерепица	Необходимо: - - - -
Лист рабочий размер, а не полный!	x см
Поверхности	Добавьте все прямоугольные участки кровли L=м H=м
Поверхности	Добавьте все треугольные участки кровли L=м X=м
Поверхности	Добавьте все трапецевидные участки кровли L= X= М=м

2

Выбрав материал, вы без труда можете узнать его площадь, умножив длину на ширину, при этом высоту гофры учитывать не обязательно, главное – не забыть, что используем полезную ширину, а не полную. Зачастую шестиметровой полосы профилированного металла хватает на то, чтобы покрыть скат на всю длину, от конька до карниза крыши. Но лучше убедиться в этом, использовав формулу N = (A + D )/ a , где N – количество листов, A – длина ската, D – длина свеса карниза, а a – длина листа. Значение N округляем в большую сторону до целого числа.

Очень важно не забыть про нахлесты, длина которых зависит от угла ската крыши. Если крутизна ската составляет меньше 14 градусов, перехлест листов будет составлять 200 миллиметров или 0.2 метра. Когда угол наклона от 15 до 30 градусов, длина нахлеста может варьироваться от 200 до 150 миллиметров соответственно. Если же скат имеет крутизну более 30 градусов, то и листы нужно будет перехлестывать на длину от 150 и до 100 миллиметров. Количество таких нахлестов соответствует значению N – 1 . Теперь остается сделать расчет перекрытия листов по профнастилу, для получения метража потерянного профиля используем формулу L п = (N – 1) C , где С – длина перехлеста.

Чтобы получить общий расчет профнастила, для монтажа на крышу, можно использовать онлайн-калькулятор или формулы. Во втором случае нам потребуется длина кровли, которую нужно разделить на ширину гофрированного листа. Затем результат перемножаем с найденной нами ранее величиной N , так мы получим необходимое для одного ската количество листов. Теперь удваиваем и получаем итог для двускатной крыши. Наконец умножаем все на длину профнастила, а если вам нужен точный полезный метраж, то вычитаем найденную нами ранее общую длину перехлестов. Новая формула принимает вид L общ = 2 Nla / b – L п , где l – длина кровли, b – ширина листа, a – длина профнастила.

Однако крыши бывают не только двускатными, среди кровельных конструкций встречаются и вальмовые, не говоря уже о мансардных и шатровых. Есть и сложные многощипцовые конструкции. Для того, чтобы сделать расчет площади кровли из профнастила для таких крыш, вам потребуется калькулятор. Но для начала следует разбить поверхности на простые геометрические фигуры, такие как трапеции и треугольники, и использовать соответствующие формулы. Но будьте готовы к тому, что при обшивке вальмовой или шатровой крыши у вас будет немало отходов, при укладке листов вдоль скошенных вальм.

3

Даже самый точный онлайн-калькулятор для кровли из профнастила поможет вам определить только необходимое количество материала. Но порой этого мало, особенно в те годы, когда по стране гуляет экономический кризис. И ни одна программа не подскажет вам, как именно можно минимизировать расходы при покупке материала и его укладке. Здесь следует сразу уточнить, что профильные листы с разной высотой гофры выпускаются из одной и той же по ширине полосы металла, а потому чем выше "волна", тем меньше ширина материала. При сокращении поперечного размера листа профнастила потребуется больше, кроме того, чем выше гофра, тем дороже материал.

Обычно наибольшей популярностью пользуется кровельный гофрированный лист H60, однако с недавнего времени к стандартным маркам по ГОСТ 24045-94 был причислен и H57. И многие продавцы предлагают последний, утверждая, что он вполне идентичен, ведь разница незначительная, всего 3 миллиметра высоты гофры. Однако при этом полезная ширина листа H60 составляет 845 миллиметров, в то время как размеры H57 далеки от привычных стандартов, и полезная ширина этого материала равна 750 миллиметрам. То есть такое приобретение заведомо не будет выгодным.

Однако на габаритах сэкономить все-таки можно. Как уже говорилось ранее, чем ниже гофра, тем лист по характеристикам ближе к стеновому профилю, жесткость которого недостаточно высока, чтобы выдерживать большую нагрузку. Однако лист с небольшой волной шире, поэтому ничто не мешает вам использовать его для кровельного перекрытия, сделав обрешетку более частой . В данном случае затраты на дополнительные поперечины из бруса будут меньше, чем расход на дорогой кровельный материал с высокой "волной", которого потребуется, к тому же, больше.

Есть возможность сэкономить и на отходах профильного листа, которых тем больше, чем сильнее отклоняется от прямоугольной геометрии форма ската. Даже если вам попадется программа для точного расчета профнастила, которая поможет раскроить гофрированные листы с минимальными потерями, обрезки все равно будут. Но не забывайте про козырьки над окнами и навес над входной дверью, возможно, отходы удастся приспособить там. Да и на некоторых хозяйственных постройках можно сделать кровельные перекрытия из обрезков, например, на курятнике, или даже на собачьей будке.

Профнастил из оцинкованной стали – популярный кровельный материал, к его преимуществам относится доступная стоимость и простой монтаж, который можно выполнить своими руками. Кровельное покрытие из профнастила широко применяется в промышленном и частном строительстве. При проектировании кровли важно правильно выполнить расчёт профнастила на крышу.

Проектирование кровли

Профнастил применяется для покрытия скатных крыш. Это может быть односкатная кровля, двухскатная, четырехскатная или сложная крыша. Важно выбрать оптимальный угол наклона скатов, чтобы крыша могла противостоять ветровым и снеговым нагрузкам. Угол наклона скатов кровли напрямую влияет на такие параметры, как :

толщина листа и глубина рельефа профнастила;
необходимое количество листов.

Чем больше угол наклона ската, тем больше площадь поверхности кровли. При этом выше ветровая нагрузка за счет парусности, но ниже снеговая нагрузка, так как с крутых скатов снег скатывается под своим весом. Таким образом, для изготовления кровель с углом ската в 45 градусов и более, можно использовать профилированный лист меньшей толщины.

Крыши с небольшим углом ската требуется регулярно очищать от снега. На них рекомендуется монтировать стальные листы большей толщины, чтобы покрытие выдерживало снежную массу, а также не деформировалось под весом человека. Минимальный наклон крыши из профнастила, согласно требованиям СНиП, составляет 12 градусов . Монтаж такой кровли выполняется по стандартной технологии, но вертикальные и горизонтальные стыки листов желательно обработать герметиком .

Таблица 1. Зависимость нахлёста профнастила от угла ската кровли

Марка профиля напрямую влияет на размеры вертикальных и горизонтальных нахлестов, что следует учитывать, выполняя расчет профнастила на крышу.

Неправильный расчет количества материала для кровельных работ влечет за собой дополнительные расходы на приобретение лишнего материала, либо потерю времени и средств, в результате организации повторной закупки и доставки недостающих элементов. Выполнить расчеты можно с помощью специальной программы или вручную.

Программы для расчетов

Специализированные программы расчета кровельного покрытия характеризуются :

высокой скоростью расчетов;
возможностью высчитать уклон крыши из профнастила, замковые перекрытия, нахлест материалов и другие параметры;
возможностью менять параметры некоторых кровельных элементов и сравнивать результаты;
пригодностью для расчета сложных кровель.

При помощи программы можно выбрать оптимальный способ расположения и крепления листов. Если предполагается использовать профнастил различных цветов, программный расчет позволит гармонично расположить цветные полосы или квадраты.

При проектировании сложных кровель с большим числом скатов рекомендуется прибегнуть к программному расчету или помощи профессиональных архитекторов.

Элементы кровли из профнастила

Чтобы рассчитать количество профнастила на крышу дачного домика, сарая или гаража, не требуется использовать программу, достаточно воспользоваться определенными математическими формулами и знать некоторые тонкости. Точность расчетов будет несколько ниже, но при монтаже простых кровель это несущественно.

В первую очередь, необходимо учитывать :

количество кровельных скатов (наклонных поверхностей, обеспечивающих сток осадков);
площадь и форму каждого ската крыши;
уклон (угол наклона ската, т.е. свес кровли относительно горизонта).

конек (ребро, образованное горизонтальным пересечением скатов);
коньковая планка (перекрывает наружные переломы крыши, защищая их от осадков);
заглушка конька (защищает от проникновения влаги под кровлю);
хребет (ребро) крыши (внешний угол на стыке скатов, расположенный под углом к горизонту);
ендова, или разжелобок (внутренний угол, образованный пересечением скатов);
планка ендовы (служит для отвода воды);
карнизный и фронтальный свес (края кровельного покрытия, выступающие за плоскость стены);
карнизная планка (защищает обрешетку, лобовую доску от осадков, отводит влагу в желоб;
торец (боковые стороны скатов);
торцевая планка (защищает торцы от порывов ветра);
планки примыкания (защищают от осадков места соединения конструкций, в том числе стен, труб, от осадков).

Основные принципы самостоятельного расчета

Как посчитать профнастил на крышу? Скат крыши (в зависимости от ее конфигурации) представляет собой прямоугольник, треугольник или трапецию. Чтобы подсчитать его площадь, требуется воспользоваться соответствующими геометрическими формулами. Общая площадь поверхности крыши равна сумме площадей скатов. Затем следует определить длины конька, ребер, ендов, примыканий, длину карнизных и торцевых свесов.

Профилированный лист имеет два значения ширины :

полную (общую) – 1180 мм;
рабочую (полезную) – 1100 мм.

При расчетах учитываются рабочие размеры листов профнастила для крыши.

В среднем, чтобы определить, сколько профилированных листов потребуется для укладки горизонтального ряда, длину ската кровли делят на рабочую ширину листа . Полученный результат округляется в большую сторону. При таком подсчете нахлест материала равен 80 мм (общая ширина листа минус рабочая).

Таблица 2. Зависимость вертикального нахлеста от марки листа

Кроме того, нахлест зависит от угла наклона ската. Для кровли с углом наклона до 15 градусов профлист марки С-10 укладывается с перехлестом в две гофры, а для крыш с большим уклоном допустим монтаж с нахлестом в одну гофру.

При подсчете количества листов в горизонтальном ряду нельзя забывать о запроектированной ширине фронтонных свесов (выступов кровли за плоскость стены).

Затем необходимо определить, сколько потребуется горизонтальных рядов материала. За основу берется запроектированная длина склона крыши вместе с карнизным свесом и длина кровельного листа. Важно правильно подобрать размер горизонтального нахлеста, чтобы обеспечить необходимую надежность покрытия. Данный параметр зависит от угла наклона ската (см. табл. 1).

Таблица 3. Величина карнизного свеса от марки профилированного листа

Дополнительные элементы

При расчете количества кровельных материалов, особое внимание следует обратить на доборные элементы. Их стандартная длина составляет 2 метра. Необходимо сложить длины скатов, на которых они будут установлены, а полученное значение разделить на 1,9. Учитываемый нахлест составляет 10-20 см.

При расчете ендов сумму длин следует делить на 1,7 – нахлест должен составлять 30 сантиметров. Результат округляется в большую сторону, так как не следует уменьшать величину нахлеста – это снижает надежность кровельной конструкции. Рекомендуется сразу высчитать минимально необходимое количество крепежных элементов – саморезов со специальными резиновыми прокладками, которые защищают места крепления от попадания влаги. На один квадратный метр покрытия из профнастила требуется 7-8 саморезов. На двухметровый доборный элемент – 8 штук. Зная эти значения можно выполнить необходимые расчеты.

Правильно рассчитав, сколько нужно профнастила на крышу, можно выполнить монтаж кровельного покрытия в один прием, а также минимизировать количество отходов и неиспользованного материала.

Выбрав профнастил для кровли дома, очень важно закупить правильное его количество .

Далеко не все могут это сделать так, чтобы не осталось очень много отходов, а также не пришлось еще раз закупать материал.

Именно поэтому существуют определенные методики, которые позволяют произвести расчет необходимого количества листов.

С ними нужно ознакомиться перед тем, как совершать покупку, так как это позволяет сэкономить затраты на строительства в некоторых случаях в существенной мере. Так же рассчитать кровлю из профнастила вам поможет наш калькулятор крыши из профнастила, который расположен чуть ниже.

Кровельный профнастил представляет собой металлический профилированный лист, изготовленный из высокопрочной стали методом штамповки и защищенный специальными веществами. Он бывает , которые существенно отличаются друг от друга. Это касается, в том числе и их размеров, бывающих совершенно разными, чтобы как можно полно удовлетворить потребности клиентов.

Благодаря техническим возможностям современных станков, на производствах могут быть изготовленными кровельные профнастилы длиной до 14 метров. Это позволяет клиенту приобрести такие материалы, которые будут по своим габаритам максимально подходить под величину самого здания.

Она представляет собой несколько меньший параметр материала, так как она учитывает то, что между вертикальными листами должен быть нахлест друг на друга.

Длинные изделия позволяют существенно уменьшить количество стыков, что касается в первую очередь их горизонтального положения. Важно это из-за того, что это в свою очередь оказывает прямое влияние на герметичность самой кровли. Если длина одного ската меньше 14 метров, можно полностью избежать горизонтальных стыков.

Размеры профиля

Использование длинных профильных изделий дает возможность также сократить расход материала, так как короткий профнастил нужно накладывать друг на друга внахлест .

Наиболее часто используют для кровли профнастил длиной в 6 метров . Связанно это с тем, что его достаточно просто доставить на место строительства, в то время как 14-метровые изделия нужно грузить в специальные транспортные средства. Самая маленькая длина , которой достигает лист профилированного металла, всего 0,5 метра .
Не менее важной является и ширина профнастила , стандартный размер которой всего 1250 миллиметров . Зачастую на станок попадают более широкие листы, но с учетом изгибов они теряют свою ширину. Чем более высокой является высота гофры, тем более узким будет сам материал. Именно поэтому профиль марки С8 имеет ширину 1200 миллиметров, а марки Н75 – 800 миллиметров.

Расчет кровли из профнастила: калькулятор онлайн

С помощью данного онлайн калькулятора вы сможете рассчитать не только количество профнастила для кровли, но так же .

Обозначение полей калькулятора

Расчет профнастила на крышу: онлайн калькулятор кровельного покрытия.

Укажите кровельный материал:

Выберите материал из списка -- Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

Введите параметры крыши (фото выше):

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1x15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Регионы снеговой и ветровой нагрузки

Величина вертикальных и горизонтальных нахлестов

Самой важной функцией кровли является защита здания от атмосферных осадков. Именно поэтому крыша должна быть как можно более герметичной . В случае с кровельными материалами это достигается за счет закладывания листов внахлест друг на друг а. Чтобы под крышу не затекала вода, нужно придерживаться определенных и установки материала.

Если не получилось приобрести по определенным причинам листы профнастила соответствующей длине скатов крыши размеров, при монтаже обязательно будут образованы горизонтальные стыки . В таком случае важно класть листы внахлест, чтобы стекающая сверху вода не смогла проникнуть между двумя соседними профилированными изделиями в одном ряду. Эта величина напрямую зависит от высоты самого профиля, а также от ската крыши.

В случае использования профнастила марки НС8 с углом наклона крыши более 15 градусов и сплошной обрешеткой величина нахлеста составляет две волны профиля. Это касается также материала марки НС10 с уклоном крыши до 15 градусов и сплошным типом обрешетки. Во всех остальных случаях листы в одном ряду внахлест класть можно в величину одной волны профиля.

Величина нахлеста

Что касается вертикального нахлеста, то на него влияет только угол наклона ската крыши. Чем он меньше, тем больше одно профильное изделие должно перекрывать другое . Специалисты выделяют следующие показатели:

До 12 градусов – нахлест размером 200 миллиметров с использованием герметического средства для лучшей защиты;
До 14 градусов – нахлест размером 200 и более миллиметров;
От 15 до 30 градусов – нахлест размером 150-200 миллиметров;
Больше 30 градусов – нахлест размером 100-150 миллиметров.

Правильно расположив листы профнастила, можно не переживать о том, что вода будет затекать под крышу.

Как рассчитать профнастил на крышу

Очень важно перед закупкой профнастила правильно рассчитать количество листов, которые понадобятся, чтобы хорошо перекрыть крышу без дополнительных затрат и еще одного посещения строительного магазина. Основным показателем, который нужно учитывать при определении количества листов, является площадь самой кровли.

Если фигура ската является треугольной, нужно умножить его высоту на длину основы.

Для более простых расчетов стоит разбить крышу на простые фигуры. После определения площади каждого из скатов, ее нужно суммировать.

Полученное число будет представлять себе площадь листов профнастила, которые понадобились бы, если бы их монтаж осуществлялся друг возле друга. Но так как материал ложится внахлест, нужно еще учитывать этот запас, как вертикальных, так и горизонтальных элементов.

ОСТОРОЖНО!

Важно также не забыть учесть карнизный свес, обычно составляющий 100 миллиметров .

После получения величины необходимой площади материала, ее нужно разделить на площадь одного выбранного листа. Число, которое будет результатом данного вычисления, нужно округлить до большего показателя. Полученное количество листов и следует заказать.

Пример расчета кровельного профнастила для крыши

В качестве примера расчет кровельного профнастила можно рассмотреть обычную двухскатную крышу со слуховым окном на одной стороне. Для начала нужно измерить все исходные данные:

Длина конька – 6,6 м;
Длина каждого из скатов – 3,2 м;
Карнизный свес – 0,1 м;
Размер А (длина от бокового края ската до слухового окна) – 2,5 м;
Размер В (длина от нижнего края ската до слухового окна) – 1 м;
Размер С (длина нижнего края слухового окна) – 1,1 м;
Размер D (длина от точки пересечения скатов слухового окна до карниза крыши) – 1 м;
Размер E (длина карниза слухового окна) – 2 м;
Размер F (длина нижних катов слухового окна) – 1,5 м.

Данная крыша состоит из 4 элементов, площадь материала для каждого из которых нужно рассчитать. Первым элементом является скат крыши, где находится слуховое окно, вторым элементом – противоположный скат крыши, третьим – один скат слухового окна, четвертым – второй скат слухового окна. Нахлест был выбран размером 0,5 м. Норма расхода профнастила на 1 м2 кровли имеет следующие показатели:

Элемент №1: общая площадь 21,12 м2 (полезн. пл. 21,78 м2, полн. пл. 23,36 м2, отходы 3,03%);
Элемент №2: общая площадь 20,46 м2 (полезн. пл. 21,78 м2, полн. пл. 23,36 м2, отходы 6,06%);
Элемент №3: общая площадь 1,5 м2 (полезн. пл. 2,75 м2, полн. пл. 2,95 м2, отходы 45,45%);
Элемент №4: общая площадь 1,5 м2 (полезн. пл. 2,75 м2, полн. пл. 2,95 м2, отходы 45,45%).

Полученные данные получились следующими:

Листы длиной 0,9 м – 2 шт;
Листы длиной 1,6 м – 2 шт;
Листы длиной 3,3 м – 12 шт.

Общая площадь погонных метров для рассматриваемой крыши составила 44,60 м2. Чтобы не считать вручную, вы можете воспользоваться нашим калькулятором кровли из профнастила, который представлен выше.

Заключение

Предварительный расчет необходимого количества кровельного материала перед его закупкой позволяет не переживать о том, что работы пройдут не так, как запланировано. Поэтому строители рекомендуют каждому, кто собирается перекрывать дом, применять известные методики на практики, так как это экономит деньги, средства и время.

Стоит помнить, что чем сложнее кровля, тем сложнее будет производить расчет, но эта деятельность стоит своего результата, полностью оправдывая себя.

Вконтакте
