Какие электрические теплые полы лучше уложить под плитку. Как выбрать и сделать монтаж подходящих теплых электрических полов под плитку Какие бывают теплые полы под плитку

Плитка считается почти идеальным напольным покрытием. Она способна прослужить более десятилетия. Материал не боится сырости, химически активных веществ, хорошо справляется с механическими нагрузками.

Еще одно достоинство – возможность монтировать под него практически любой вид напольного обогрева. Разберемся, по каким критериям выбирать теплый пол под плитку – какой лучше всего подойдет для частного дома и квартиры.

Чтобы сориентироваться в выборе теплого пола под плитку, стоит обратить внимание на такие нюансы:

  • Функции . Мощность и, соответственно, тип напольного отопления зависят от того, будет ли система основной, дополнительной или альтернативной. Если теплый пол предназначен для дополнительного подогрева, выбор шире.
  • Стяжка. Нужно определиться, будет ли выполнена бетонная стяжка при обустройстве пола. Также принципиально важным может оказаться вопрос ее толщины, особенно если речь идет о помещении с низким потолком.
  • Тип жилого помещения . Если в частных домах допустимы практически любые решения, то владельцы квартир в многоэтажках нередко ограничены в выборе отопительных систем.
  • Стоимость самой системы и ее эксплуатации . Дешевое оборудование далеко не всегда бывает самым экономичным. При выборе теплого пола следует учитывать все: стоимость материалов, трудоемкость монтажа, расход и цену энергоресурсов.

Под плитку в любом случае лучше положить теплый пол, ведь материал очень холодный на ощупь и на него неприятно становиться ногами.

Однако тип системы следует выбирать с умом. Она должна полноценно выполнять свои функции, рационально расходовать ресурсы.

Водяной пол – выгодное решение. Хотя монтаж системы трудоемок, а материалы обходятся недешево, эти затраты и хлопоты окупаются благодаря предельно рациональному расходу ресурсов

При выборе системы нужно также учитывать особенности ее обслуживания и ремонта. Желательно, чтобы к оборудованию был свободный доступ на случай поломки.

Плюсы и минусы разнотипных систем

В хозяйственных и строительных магазинах можно приобрести теплые полы таких типов:

  • водяные;
  • электрические;
  • электро-водяные.

Причем электро-водяные системы появились недавно, поэтому пока трудно судить об их эффективности и долговечности. Зато электрический и водяной обогрев проверен временем. Плюсы и минусы этих полов хорошо известны.

Галерея изображений

Предлагаем подробно рассмотреть все варианты напольного отопления, сравнить их достоинства, недостатки, ограничения в сфере применения. Так будет проще подобрать подходящий теплый пол под плитку с учетом условий эксплуатации, типа и назначения помещений.

Вариант #1: водяной обогрев пола

Водяной пол – это система трубопроводов с теплоносителем, которая располагается между основанием из бетона или древесины и чистовым напольным покрытием. Нагретая вода поступает в трубы либо непосредственно от котла, либо от центрального отопления.

Для водяных систем подходят полимерные и металлические трубы, однако все чаще выбирают изделия первого типа. Это связано с большей долговечностью трубопроводов, их устойчивостью к коррозии

Не стоит выбирать водяную систему для квартиры в многоэтажном доме. Это связано с неудобствами, которые могут возникнуть из-за подключения к централизованному отоплению, и возможными последствиями аварий. Риски слишком велики. А вот для частных домов таких ограничений нет.

Хотя водяные полы нежелательно устанавливать в многоэтажках, хозяева квартир, расположенных на первых этажах, могут позволить себе такую роскошь и подключиться к трубе обратки (требуется согласование)

Водяные системы экономичны. Их установка позволяет снизить энергопотребление на 20-30%, а в помещениях с высокими потолками – до 50-60%. Это становится возможным благодаря тому, что температура теплоносителя в трубах не превышает 30-50°C. Если в доме высота потолка выше стандартной, то воздух прогревается не полностью: на 2-2.5 м выше уровня пола.

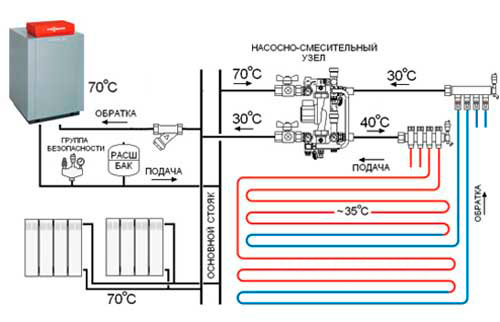

В частном доме нередко подключают два контура отопления. Вода нагревается в котле, проходит через радиаторы, после чего поступает к трубопроводу теплых полов. Это позволяет предельно рационально использовать ресурсы и получать максимальную отдачу

Конструкция водяного пола сложна и представляет собой многослойный пирог. Причем на каждом этапе монтажа приходится тщательно выполнять работы, в противном случае возможны аварии и протечки. Если подобное произойдет, придется срывать полы для ремонта.

Правильно смонтированные водяные полы становятся надежным и эффективным источником тепла. В идеале они должны дополнять или дублировать основную систему отопления. Еще нюанс: чтобы прогрев был равномерным и стабильным придется позаботиться о качественной теплоизоляции.

Вариант #2: электрический кабель

Кабельные полы не требуют никакого особого ухода и технического обслуживания, в отличие от водяных систем. Их можно устанавливать в дачных домах или коттеджах, где не проживают постоянно, а наведываются на выходные и в праздники.

В трубы водяных полов приходится заливать незамерзающую жидкость, чтобы система не размерзлась во время суровых морозов. Также теплоноситель желательно очищать. С кабелем подобных проблем нет.

КПД кабельных электрополов достигает 100%, чего невозможно добиться при установке водяных систем, в которых есть дополнительные теплопотери при перемещении нагретой воды по трубопроводу

При монтаже кабельных полов высота комнаты от пола до потолка уменьшается незначительно, т.к. толщина стяжки может быть минимальной. В среднем толщина «пирога» теплого электропола не превышает 5 см. Вес кабеля гораздо меньше, чем труб. Соответственно снижается и нагрузка на плиты перекрытия.

Для работы кабельного электропола достаточно подключения к сети 220 В, однако качество проводки имеет принципиальное значение. Мощность оборудования – около 80 – 150 Вт/м.кв, и электросеть в доме должна выдерживать дополнительную нагрузку. Это ограничивает применение электрических отопительных систем в помещениях со старой проводкой: ее придется менять.

Снизить нагрузку на сеть, сэкономить на оплате счетов и добиться оптимальной температуры при любой погоде можно с помощью терморегуляторов, которые контролируют работу системы

При благоприятных условиях срок эксплуатации кабеля может достигать полувека. Конструкция проста, надежна, не требует особого обслуживания. Это связано с отсутствием трущихся деталей, которые могли бы выйти из строя. Есть случаи, когда электросистема проработала без особых сбоев в течение 62 лет – в кафедральном соборе Осло. Ее демонтировали в рабочем состоянии при замене изношенного покрытия.

Кабельный пол под плитку – отличное решение для квартиры и частного дома. Электрическая система потребляет больше ресурсов, чем водяная, и обходится дороже в эксплуатации, но имеет собственные неоспоримые преимущества.

Вариант #3: нагревательные маты

Это все тот же кабельный пол, но в более удобной форме: провод закреплен на специальной сетке (ширина 50 см, длина до 30 м). Использование матов существенно ускоряет монтаж электросистемы. Их можно укладывать не на весь пол, а лишь на ту часть, которая нуждается в прогреве, обходя зоны, где будет установлена мебель или сантехника.

В нагревательных матах используют одно- и двужильные кабели. Изделия первого типа дешевле, а второго – безопаснее, т.к. при их работе нет излучения электромагнитного поля. Оба вида термоматов удобны в укладке и не уменьшают расстояние до потолка (толщина сетки – около 3 мм).

Чтобы уложить термомат, не нужны никакие особые навыки: достаточно уметь обращаться с простыми инструментами и четко следовать инструкции фирмы-производителя

Термоматы – идеальное решение для теплого пола под плитку. Эта система настолько же проста и эффективна, как кабельная, а для ее монтажа нужно приложить минимум усилий.

Вариант #4: пленочные системы

Пленочные системы работают за счет излучения энергии в инфракрасном спектре. Они прогревают непрозрачные предметы, в т.ч. напольное покрытие. Основное достоинство пленки – температура самих нагревательных стержней почти не повышается, т.е. нет лишнего расхода энергии. Когда верхнее покрытие нагревается, тепло поднимается вверх на 2-2.5 м. Самая комфортная зона – внизу, возле ног.

Система проста. Она состоит из полимерной нагревательной пленки толщиной около 0,4 мм, температурного датчика, терморегулятора. Электроток подается к графитовым полоскам, и они генерируют ИК-излучение.

Датчик представляет собой стержень или пластину из двух спаянных металлических элементов. В зависимости от вида он может быть выносным или располагаться между нагревателями

При нагреве до заданной температуры срабатывает датчик, а терморегулятор управляет работой теплого пола. Удобство эксплуатации системы во многом зависит от вида выбранного терморегулятора.

Некоторые модели представляют собой настоящие мини-компьютеры, которые можно запрограммировать на определенный режим работы в течение длительного срока – на неделю, две или месяц.

При работе пленочной отопительной системы образуется электромагнитное поле, однако оно очень слабое и не оказывает практически никакого воздействия на человека

При всех достоинствах инфракрасной пленки ее лучше не укладывать под плитку или выбирать с углеродными нагревателями, т.к. биметалл не подойдет. Из-за плохого сцепления пленки с плиточным клеем возникают проблемы: система работает неэффективно.

Благодаря малой толщине пленки система теплого пола занимает минимум пространства. Укладка проста, не требует применения дорогостоящих инструментов и сложных технологий

Трудности с качеством сцепления клея и теплого пола решаемы: можно проложить мелкоячеистую стекловолоконную сетку или постелить листы ГВЛ, а поверх них – плитку. Это несколько улучшит ситуацию. Однако тогда возникает закономерный вопрос, стоит ли переплачивать за материалы и вкладывать больше сил в монтаж, если можно просто выбрать нагревательные маты или кабельную систему.

Вариант #5: электро-водяное отопление

Такое отопление представляет собой систему труб из структурированного полиэтилена диаметром около 2 см. В них залит антифриз и проложен семижильный хромо-никелевый нагревательный кабель с тефлоновым покрытием. Трубопровод укладывают в бетонную стяжку. Если он будет поврежден, антифриз появится на поверхности покрытия, обозначив место поломки. Это очень облегчает диагностику и ремонт теплого пола.

В среднем электро-водяные полы потребляют около 14,4 Вт/м.кв. Система управляется с помощью терморегулятора, который включает обогрев после снижения температуры. Поскольку антифриз остывает очень медленно, расход энергии небольшой

Нагревательный элемент отдает тепло антифризу, который почти мгновенно закипает. За счет этого пол очень быстро прогревается, после чего еще долгое время держит температуру. Такая система позволяет расходовать минимум электроэнергии с максимальной отдачей. Она устойчива к перегреву, поэтому ее можно безбоязненно монтировать под мебелью, делать перестановку.

На каком типе обогрева остановить выбор?

Под плитку лучше всего подходят нагревательные маты, водяные, электро-водяные полы. Вариант кабельной системы стоит рассматривать, если есть навыки самостоятельной укладки подобных полов или можно заказать такую услугу за разумные деньги. Стоит помнить, что могут возникнуть проблему с диагностикой и ремонтом поломок.

Водяной пол – относительно дешевое отопление. Если есть возможность подключить контур отопления к газовому котлу, можно обеспечить экономный обогрев пола. Если же приходится использовать электричество, лучше отдать предпочтение электро-водяной системе

Пленочные инфракрасные полы считаются наихудшим решением, несмотря на эффективность и экономичность. Они прекрасно подходят для монтажа под ламинат, но плохо «уживаются» с плиткой. Специалисты советуют выбрать иной, более практичный, вариант отопления.

ТОП-9 лучших производителей теплых полов

Есть множество неплохих производителей теплых полов, но при выборе отопительной системы имеет смысл купить не просто хорошую, а самую лучшую и по разумной цене. Отечественные рейтинги возглавляют такие бренды:

  1. Thermo;
  2. Rehau;
  3. Caleo;
  4. Ensto;
  5. Energy;
  6. Unimat;
  7. Devi;
  8. «Теплолюкс»;
  9. «Национальный комфорт».

Галерея изображений


Бренд существует с 1991 года, и за прошедшие десятилетия завоевал доверие покупателей. Особенность систем Thermo – уникальные фирменные регуляторы, которые четко контролируют температуру до 1 градуса. Перегрев пола невозможен, а расход энергии минимален. Производитель позаботился о простой схеме расчета мощности


Идеальный пол под плитку – «Теплолюкс». Это отечественная торговая марка, и компания-изготовитель ориентирована на российского потребителя. Производственные мощности оснащены оборудованием фирм Kuhne, Nokia, Spirka, Dunst и т.д. Качество продукции на высоте. Также компания выпускает специальные клеевые составы для монтажа систем под плитку


За время своего существования (с 1991 года) торговая марка «Национальный комфорт» приобрела репутацию надежного производителя теплых полов. Компания занимается научными изысканиями, испытаниями и разработками, которые позволяют совершенствовать качество продукции


Rehau – известная торговая марка. Производитель выпускает высококачественные водяные и электрические системы, следит за безопасностью и гипоаллергенностью используемого сырья. К работе напольного отопления не бывает претензий. Монтаж и сборка предельно упрощены


Финским отопительным системам доверяют не зря: они рационально продуманы, эффективны, экономичны. Напольный обогрев Ensto не исключение. Эти системы прекрасно себя зарекомендовали, т.к. способны создавать комфортный температурный режим даже в самых неблагоприятных условиях (бетон, камень, плохая теплоизоляция). Полы крепят на плиточный клей


Devi (Дания) – это недорогой теплый электропол. Он обходится почти вдвое дешевле многих аналогов (около 850 рублей за 1 м.кв.), но совершенно не уступает им в качестве. Системы спроектированы так, чтобы было легко управлять нагревом и выбирать желаемый режим

Теплый пол под плитку – одно из самых популярных решений в борьбе с нежелательными низкими температурами в помещении. Конструктивно его используют либо вместо радиаторной системы отопления, либо (что чаще) параллельно с ней. В статье рассмотрим типы тёплых полов, способы монтажа и моменты, касающиеся облицовки плиткой поверх нагревательных элементов.


Тёплые полы бывают:
  • Электрические;
    • Одно- или двужильный кабель;
    • Сверхтонкий кабель («маты»);
    • Плёночный (инфракрасный);
  • Водяные.

Выбор системы обусловлен рядом причин (финансовыми, интерьерными), но для плитки больше всего популярен «матовый» теплый пол под плитку: он прост в монтаже, подходит для квартиры и частного дома.

Быстрая навигация по статье

Электрические

Кабельные

Токопроводящие системы приобрели больший вес в глазах покупателей благодаря относительной простоте монтажа (в сравнении с гидросистемами) и равномерному распределению тепла по площади покрытия нагревательными элементами. Как мы сказали выше, электрический подогрев пола реализуется посредством кабелей.

  • Одножильные наименее удобные из них, и подходят не для всех типов помещений, поскольку требуют возвращения к терморегулятору.
  • Двужильные можно использовать при любой геометрии помещения, но оба вида проигрывают конструкциям, которые получили название «маты».
  • В отличие от первых двух систем, «маты» не требуют заливки цементно-песчаной стяжки поверх смонтированного устройства. Для укладки плитки достаточно клеевой смеси, что положительно влияет на высоту помещения.


Как выбрать плиточный клей в контексте монтажа теплого пола, мы расскажем ниже. Здесь же отметим, что устройство «матов» украдёт не более полутора сантиметров по вертикали. Какому типу отдать предпочтение, решать вам, монтаж кабельных конструкций во многом схож.

В кабельную систему подогрева входит:

  • Кабель и фиксирующий трак или готовые маты;
  • Терморегулятор;
  • Термодатчик;
  • Соединительные провода.

В зависимости от производителя, комплектация может варьироваться. Например, в наборе встречаются гофротрубы и двусторонний скотч. Устройство любого теплого пола обязательно требует монтажа теплоизолятора, поэтому купите отдельно и его. Это может быть фольгированный пенофол.

Подготовка пола

Подготовка включает в себя устройство ровной поверхности, чаще всего стяжки, благодаря которой клей расходуется гораздо экономней, а нагревательная конструкция не рискует оказаться поломанной вследствие грубых физических нагрузок. Если требования к горизонтали поверхности соблюдены, остаётся только тщательно очистить пол от грязи и мусора, прогрунтовать поверхность и приступить к монтажу.

Монтаж теплого электрического пола

Площадь покрытия нагревательными элементами может существенно отличаться от общей площади помещения. Теплые полы не монтируют под статичными предметами: мебелью, стиральной машиной и т. п. Поэтому монтаж предваряйте разметкой напольного полотна. Общую разметку нужно сделать ещё раньше, ведь от неё зависит количество материала.


Перед укладкой кабеля требуется установка пенофола или другого теплоизолятора. Он не даст рассеиваться теплу и не допустит ненужный подогрев основания. Продаётся в рулонах, ну а «секрет» работы с ним заключается в проклейке скотчем стыков (покрытие должно быть монолитным) и сантиметровом отступе от стен. Если потери тепла минимальны (например, под основанием расположена обогреваемая комната), то следует выбрать изолятор небольшой толщины и покрыть им только площадь покрытия кабелем. В ином случае выбор нужно отдать более плотному материалу и разместить последний по всему полу.

Если вы отдали предпочтение «матам», то вам нужно лишь разложить их согласно разметке. Чтобы соответствовать нужной геометрии, в нужных местах монтажная сетка, на которую наклеен кабель, разрезается. Учитывайте, что монтаж теплого пола под плитку сопровождается определёнными отступами: 5 см от стены и не менее 10 см от других нагревательных приборов.


В случае с двужильным кабелем укладка теплого пола под плитку усложняется. Установка начинается с подводки монтажного конца нагревательной секции к месту расположения терморегулятора. Соединительную муфту и начальный участок секции закрепите на полу и с этого места начните раскладку. Кабель укладывайте равномерно, без пересечений, соблюдайте постоянный шаг укладки в пределах всей обогреваемой площади.

Недопустимо сближений уложенных витков кабеля на расстояние менее 8 см. Зафиксируйте концы петель кабеля монтажной лентой или иным способом, не нарушающим целостность конструкции. Монтажные концы нагревательных секций выводятся к терморегулятору. Последний похож на обыкновенный выключатель, крепят его в любом удобном месте на стене, но не ниже 30 см от пола. Лучше всего вырезать под него отверстие, а для электрокабеля проштробить канал.
Терморегулятор подключается к сети по инструкции. Также к терморегулятору нужно подключить термодатчик. Он укладывается по центру между двумя кабелями. Чтобы его можно было легко заменить при поломке, датчик прокладывается в гофре с заглушкой на конце. Для неё нужно сделать дополнительную штробу. Угол изгиба пол-стена должен иметь радиус не менее 5 см.


Согласно нормам, система должна питаться от обособленного входа, но соблюдается это не всегда. Важнее правильный расчёт сечения кабеля. Таблица поможет рассчитать сечение медного кабеля и сделать правильный выбор.
Сечение Мощность Ток
1,5 4 кВт 19 А
2,5 5,5 кВт 27 А

С учётом того, что в среднем один квадрат теплого пола (электрического) потребляет 150 Вт, «полуторного» кабеля хватит на 20 кв. м. После проверки работоспособности системы можно приступать к облицовке на плиточный клей.

Инфракрасные

Инфракрасный плёночный пол плохо подходит для укладки на него плитки. Он сделан в основном для материалов с «сухим» монтажом: ламинат, линолеум, ПВХ-плитка. Основное отличие облицовки (на клей) кафелем плёночных нагревателей заключается в плохой адгезии смеси с поверхностью элемента. представляет собой тонкую плёнку, выделяющую под воздействием электричества тепло. Технология позволяет прогревать не только пол, но и окружающие предметы. Помимо этого, система бесшумна и никак не влияет на уровень влажности.


Существует два способа монтажа инфракрасного пола: «мокрый» и «сухой».

В общем случае при «мокром» способе пол будет состоять из следующих элементов (снизу вверх):

  1. Основание;
  2. Жёсткая теплоизоляция;
  3. Теплоотражающий материал (этот пункт необязательный);
  4. Термоплёнка;
  5. Скотч;
  6. Полиэтиленовая плёнка;
  7. Армирующая сетка (неметаллическая) с площадью ячеек не более 10х10 см;
  8. Цементно-песчаная стяжка;
  9. Плиточный клей;
  10. Кафель.

Полиэтилен играет роль гидробарьера. При «сухом» способе вместо стяжки, предваряющей клеевую смесь, нужно положить гипсоволоконный лист, а жёсткая теплоизоляция – необязательный пункт.

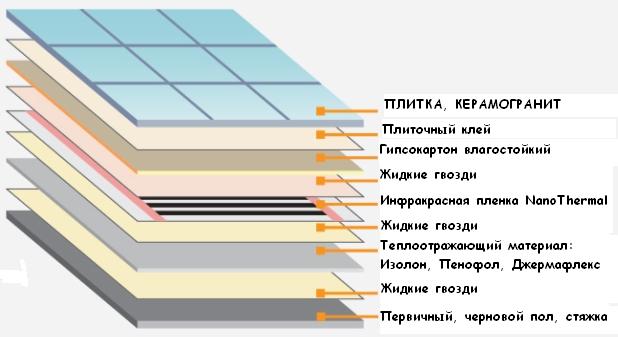

Схема укладки на гипсокартон

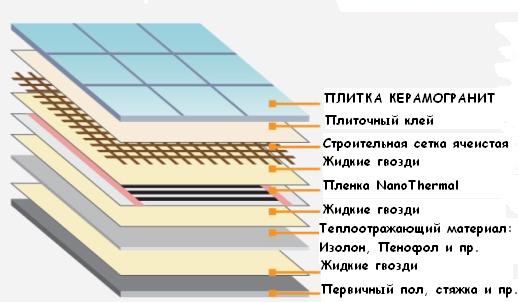

Способ монтажа на жидкие гвозди.


Выполняя устройство инфракрасного пола, соблюдайте следующие условия:
  • Работайте в мягкой обуви – плёнка слишком нежна.
  • Используйте теплоотражающий материал, в основе которого нет алюминиевой фольги.
  • Между полосами термопленки оставляйте зазоры в пару сантиметров, это увеличивает адгезию.
  • На гипсоволоконные листы перед облицовкой нанесите грунтовку.

Сам процесс устройства теплого пола разбит на следующие этапы:

  • Разметка помещения;
  • Раскройка термопокрытия;
  • Монтаж элементов вплоть до термоплёнки;
  • Подключение контактных зажимов и проводов к ним;
  • Изоляция соединений;
  • Монтаж теплодатчика;
  • Фиксация терморегулятора;
  • Проверка работоспособности системы;
  • Монтаж остальных элементов, включая кафель.


Напоследок отметим экономичность плёночной системы. Подогрев площади в 20 кв. м. расходует не более киловатта в час.

Обратите внимание: плёнка не должна пузыриться и расслаиваться, смазанная маркировка говорит о плохом оборудовании, а значит, и неважном качестве продукции. Максимальную защиту от контакта карбонового элемента и шины обеспечивает серебряная паста. Если её нанесли неровными тонкими слоями, прослужит теплый пол недолго, а значит, этот производитель – не ваш выбор.

Водяные

К плюсам водяных полов относят экономичность эксплуатации. К минусам – неэкономичность монтажа. В первом случае на вас работает относительно дешёвая отопительная система, во втором – вы потратитесь на недешёвые комплектующие. К последним относятся:



К недостаткам этого типа относят и сложность монтажа, вследствие чего при его описании не обойтись несколькими абзацами. Этот вид подогрева нельзя устанавливать в квартире, только в частном доме. В случае если вы решили выбрать гидросистему, обратитесь или к специалистам, или к отдельной статье.

Укладка плитки


Укладка плитки на теплый пол возможна только в том случае, если используется специфический плиточный клей. Подогрев пола сопровождается температурными перепадами, вызывающими в обычной смеси растрескивание. Чтобы кафель не отпал через пару недель, используйте эластичный клей, не реагирующий на изменения температуры. Как выбрать

Цугунов Антон Валерьевич

Время на чтение: 5 минут

Подогрев полов в квартирах сегодня стал обыденным явлением. Устройство помогает решить сразу несколько проблем: устраняет неприятную холодность плитки, дополняет основную систему обогрева, поддерживает комфортную температуру в помещении даже после окончания отопительного сезона. Хозяева, желающие установить в квартирах такую систему, сталкиваются с проблемой выбора: какие электрические теплые полы класть под плитку? Выясним, какая система по соотношению цена-качество лучше подойдет в каждом конкретном случае и во сколько обойдется ее покупка и монтаж.

Преимущества теплых полов

Виды электрических теплых полов

Теплые полы с электронагревом по характеру греющих элементов разделяются на:

  • кабельные;
  • в виде матов;
  • пленочные.

Электрические системы надежнее и долговечнее, чем водяные, но проигрывают им по в стоимости и сложности монтажа.

Прежде чем выбрать, какой электрический теплый пол лучше подойдет под плитку в квартире – инфракрасный, матовый или кабельный, – стоит ознакомиться со всеми видами, имеющимися достоинствами и недостатками.

Кабельные электрические полы

Кабельные системы формируются элементами в виде одножильного или двухжильного греющего кабеля, продающегося в катушках. Одножильный стоит дешевле, но и укладывать его сложнее: кабель обязательно возвращается к терморегулятору.

Греющие элементы не размещаются под сантехникой или тяжелой стационарной мебелью: это вызывает перегрев кабеля, да и обогрев там не требуется.

Главное достоинство кабельного типа теплых полов – возможность формирования произвольной зоны подогрева.

Но присутствуют и серьезные недостатки:

  • Перед укладкой проводятся сложные расчеты для составления правильной схемы расположения кабеля.
  • Под плиткой требуется толстый слой стяжки (от 3 до 5 см) закрывающей элементы системы. Такая конструкция увеличивает нагрузку на перекрытия и уменьшает высоту комнаты.
  • При повреждении греющего элемента система теплого пола выйдет из строя. Потребуется масштабный и дорогостоящий ремонт.

Можно сделать следующий вывод: кабельные электрические полы – оптимальный вариант для новостроек, где в любом случае требуется проводить выравнивание перекрытия стяжкой.

Стоимость укладки кабельного теплого пола составляет примерно 1 тыс. руб./кв. м, цена кабеля – от 1,5 тыс. руб./кв. м.

Электрические системы обогрева в виде термоматов

Их расчет и укладка более просты: греющие элементы уже закреплены на сетке из стекловолокна. Поэтому существенно облегчаются расчеты, да и монтировать греющие маты значительно проще. Достаточно купить нужное количество элементов и раскатать их по отапливаемой площади. При необходимости можно разрезать маты, не затрагивая при этом греющий кабель.

Единственное, в чем такие теплые полы проигрывают кабельным, – это стоимость нагревательных элементов. При одинаковой мощности и площади греющие маты обойдутся минимум на 30 % дороже.

Вывод: теплые полы с подогревом посредством матов наиболее удачно подходят для большинства квартир, где уже выполнена начальная отделка. Неудивительно, что такие полы под плитку получили наибольшее распространение в современных квартирах.

Стоимость монтажа матов – около 750 руб./кв. м., цена 1 комплекта – от 2–2,5 тыс. руб./кв. м.

Пленочные инфракрасные полы

Нагревательные элементы представляют собой очень тонкую пленку. Не требуется никакой стяжки, достаточно закрепить материал на теплоизоляторе, имеющем фольгированное теплоотражающее покрытие, поэтому высота помещения уменьшится незначительно. Обогрев осуществляется за счет инфракрасного излучения.

К укладке такого пола под плитку стоит прибегать, только если действительно нельзя немного уменьшить высоту комнаты. Во всех других случаях использовать нагревательные маты будет проще, эффективнее и дешевле.

  • Caleo (Южная Корея). Производит термопленку по своей запатентованной технологии. Гарантийный срок – 15 лет. Толщина пленки – всего 0,4 мм, поэтому она требует очень аккуратного монтажа. Стоимость – от 1300 руб./кв. м.
  • «Теплолюкс» (Россия). Выпускает все типы электрических теплых полов, которые благодаря своей надежности пользуются популярностью не только у россиян. Стоимость продукции начинается от 1800 руб./кв. м.
  • Energy (Великобритания). Нагревательные маты и кабельные системы этой фирмы считаются самыми экономичными в плане энергопотребления. Кроме того, позиционируются как экологичные. Минимальная стоимость продукции из богатого ассортимента – 1900 руб./кв. м.

Обустройство теплых полов особенно актуально для помещений с повышенной влажностью, таких как кухня, санузел или прихожая, где в качестве напольного покрытия используется керамическая плитка. Плиточные полы также могут обустраиваться в сауне, на балконах и верандах, где монтаж теплого пола под плитку будет не менее уместным. Более того, теплый пол под плитку может стать эффективным дополнением к основному радиаторному отоплению. Преимущества керамической плитки очевидны: она характеризуется влагостойкостью, практичностью и долговечностью, а также оригинальным внешним видом. Она неприхотлива в уходе, но, в то же время, остается холодной на ощупь даже в летнее время, что создает дискомфорт при хождении босиком по плиточному полу. Однако, в виду высокой теплопроводности керамической плитки, решение этой проблемы было найдено - оно подразумевает установку теплого пола под плитку. Отметим, что керамическая плитка является идеальным напольным покрытием в случае обустройства системы «теплый пол», так как нагревательные элементы, которые располагаются под напольным покрытием, способствуют прогреву помещения, благодаря чему, ценная в летний период прохлада плиточного пола, сменяется комфортным теплом, необходимым осенью. Различают несколько способов обустройства системы «теплый пол», и выбор наиболее подходящего зависит от множества факторов, каждый из которых необходимо рассмотреть более подробно.

Преимущества и основные разновидности систем обогрева «теплый пол»

  • По сравнению с традиционной радиаторной системой отопления, теплый пол под плитку, технология обустройства которого будет рассмотрена далее, характеризуется рядом преимуществ:
  • В процессе эксплуатации системы «теплый пол» сохраняется естественная влажность воздуха в помещении;
  • Создается равномерное распределение теплого воздуха в комнате;
  • Обустройство теплого пола является идеальным вариантом в том случае, если в качестве напольного покрытия выбрана керамическая плитка, которая характеризуется высокой теплопроводностью и является своеобразным «аккумулятором» тепла.

Основные разновидности системы «теплый пол»:

  • Электрический теплый пол, конструкция которого предполагает использование:
  1. нагревательных матов;
  2. электрического кабеля.
  • Инфракрасный (пленочный) теплый пол, который по некоторым классификациям является разновидностью электрического теплого пола;
  • Водяной теплый пол.

Что необходимо учитывать в процессе монтажа электрического теплого пола?

Подогрев полов, выполненных из керамической плитки, может быть осуществлен несколькими способами, в связи с чем, выбирая лучший теплый пол под плитку, необходимо ответить на несколько вопросов, что позволит наиболее точно определиться с выбором. В первую очередь важно выяснить следующее:

  • Обустраиваемая вами система является основным или дополнительным источником отопления?
  • Какова максимальная толщина системы «теплый пол» с учетом высоты потолков в помещении?
  • Каков тип отопительной системы в жилом объекте, где будет осуществляться монтаж теплого пола (центральное или автономное)?
  • Планируете ли вы осуществлять монтаж бетонной стяжки?

Теплый пол под плитку фото

Электрический теплый пол: варианты обустройства

Укладку теплого пола под плитку на основе электрического кабеля или нагревательных матов осуществляют преимущественно в квартирах, где нет возможности установить водяные полы, характеризующиеся большей эффективностью. Кроме того, электрический теплый пол характеризуется простотой монтажа и является одним из самых экономичных вариантов теплого пола под плитку.

В процессе установки электрических теплых полов могут быть вариации, что зависит от условий, в которых будет осуществляться укладка.

  • Монтаж теплого пола может осуществляться в слой стяжки, после обустройства которой будет произведена укладка напольного покрытия. Данный вариант будет наиболее удачным в случае монтажа теплого пола в жилых помещениях, например, кухне и лоджии. Он подразумевает установку системы на основе электрического кабеля, под которую подкладывают слой утеплителя и гидроизоляционного материала. После укладки кабеля, поверх него осуществляют монтаж небольшого слоя бетонной стяжки;
  • Укладка теплого пола может производиться поверх слоя бетонной стяжки без дополнительного теплоизоляционного материала. Монтаж теплого пола непосредственно в стяжку возможен только в том случае, если этажом ниже располагается утепленное жилое помещение. Это обусловлено тем, что керамическая плитка и слой плиточного клея смогут обеспечить должную защиту нагревательных элементов без использования дополнительных материалов;
  • Укладка теплого пола может осуществляться непосредственно под напольное покрытие, однако данный способ считается наиболее подходящим в случае обустройства одной из разновидностей электрического теплого пола - пленочных полов. Если вы столкнулись с необходимостью устройства теплого пола под плитку, а желания производить капитальные работы, связанные с заменой бетонной стяжки, у вас нет - данный способ окажется наиболее предпочтительным. Однако важно помнить, что он предполагает монтаж теплоизоляционного слоя, в качестве которого используется вспененный полиэтилен с фольгированной поверхностью, который укладывается поверх уже имеющейся бетонной стяжки. Следующий этап - монтаж электрических нагревательных элементов и, в случае необходимости, укладка гидроизоляционных материалов.

Важно! Пленочный пол - разновидность теплого пола, который нельзя укладывать под плитку и монтировать в слой бетонной стяжки.

Разновидности электрических теплых полов: преимущества и недостатки

Укладка электрического пола под плитку может осуществляться с использованием электрического кабеля или нагревательных матов (термоматов). Каждый из них характеризуется своими достоинствами и недостатками, которые будут рассмотрены далее.

  • Подогрев теплого пола на основе электрического кабеля является разновидностью, которая появилась раньше всех, однако по-прежнему остается актуальной и составляет достойную конкуренцию способам монтажа на основе более современных нагревательных элементов.

Преимущества теплых полов на основе греющего кабеля:

  • Низкая стоимость используемых материалов;
  • После отключения электричества сохраняет тепло на протяжении определенного промежутка времени, что позволяет сэкономить электроэнергию.

Однако для него характерны и недостатки:

  • Если потребуется ремонт системы, могут возникнуть сложности, связанные с необходимостью демонтажа бетонной стяжки;
  • Сложности, связанные с правильным расчетом длины проводника;
  • В случае неплотного прилегания кабеля к бетонной стяжке или в случае размещения мебели над местом его залегания, возникает повышенный риск перегревания системы и выход ее из строя;
  • Низкая электробезопасность системы.

  • Усовершенствованным вариантом обустройства системы «теплый пол» является использование термоматов, которые могут быть как конвекционными, так и инфракрасными. Конвекционные маты представляют собой более современный вариант нагревательного кабеля, закрепленного на сетчатой основе.

Преимущества теплого пола на основе термоматов:

  • Облегченный расчет необходимого количества материала;
  • Меньшая толщина требуемой бетонной стяжки;
  • Менее трудоемкая укладка в совокупности с более доступной ценой.
  • Недостатки системы «теплый пол» указанного типа:
  • Сложности, возникающие в процессе ремонта поврежденного участка;
  • Пожароопасность, которая характерна для любого типа электропроводки.

  • Монтаж теплого пола на основе пленочного покрытия - еще один вариант обустройства теплого пола, в процессе которого не допустима укладка бетонной стяжки.

Преимущества метода:

  • Низкие затраты электроэнергии;
  • В процессе укладки пленочного покрытия не требуются специализированные профессиональные навыки;
  • Отсутствие необходимости в проведении сложных подготовительных работ;
  • Может использоваться для обустройства подогрева деревянного пола.

Недостатки метода:

  • Высокая стоимость используемых материалов;
  • Необходимость обустройства гидроизоляционного слоя, обусловленная низкой влагостойкостью пленочного покрытия;
  • Более высокая пожароопасность, связанная с отсутствием огнестойкой бетонной стяжки;
  • Высокий риск повреждения при воздействии механических нагрузок;
  • Моментальное остывание после отключения от сети.

Монтаж теплого пола под плитку: пошаговая инструкция

Начальный этап работ подразумевает создание схемы теплого пола на бумаге, в процессе чего необходимо учитывать, что укладку нагревательных элементов не следует производить в местах расстановки массивной мебели и бытовых приборов. В местах залегания труб и других отопительных приборов необходимо организовать буферную систему, подразумевающую отсутствие нагревательных элементов теплого пола. Это обусловлено особенностями электрических систем подогрева, нагревательные элементы которых, в отличие от гидравлических систем, прогреваются одинаково и, при наличии препятствий для выхода тепла в виде мебели без ножек, будет происходить перегрев элементов системы извне с последующим ее выходом из строя. Мебель также может перегреваться и выходить из строя.

По итогам разработки схемы укладки теплых полов под плитку, отзывы о которых можно прочитать на специализированных строительных форумах, получается неправильная фигура, вписанная в прямоугольник, изображающий комнату. Контур этой фигуры является ориентиром для укладки электрических теплых полов. Указанная особенность системы впоследствии может стать одним из самых больших ее недостатков, так как перестановка мебели может стать причиной возникновения поломок в системе «теплый пол».

Важно! Если вы планируете произвести укладку теплых полов в нескольких помещениях, необходимо позаботиться об организации нескольких отопительных контуров с отдельными регуляторами и источником питания (даже если разграничение комнат символическое). В процессе заливки бетонной стяжки, если таковая будет осуществляться, между контурами отопления по поверхности пола прокладывают демпферную ленту.

Прежде чем приступать к расчетным работам, составив схему теплого пола, продумайте шаг укладки электрического кабеля или нагревательных матов. При этом старайтесь ориентироваться на следующие рекомендации:

  • От стен необходимо отступить не менее 10 см;
  • Если конфигурация вашей комнаты не позволяет произвести укладку нагревательных элементов прямолинейно, вы можете подрезать сетку, что позволит ее согнуть в правильном направлении. Воспользовавшись таким вариантом монтажа, вы сможете сократить расход электроэнергии и создать акценты на необходимых участках подогрева.

Расчет материалов для установки системы «теплый пол»

Если вы решили произвести монтаж теплого пола под плитку, цену которого ориентировочно можно рассчитать уже на данном этапе монтажа, и использовать его в качестве основного источника отопления, производите расчет материалов с учетом, что 1 кв. м поверхности нуждается в нагревателе мощностью не менее 140-180 Вт. Если теплый пол под плитку используется в качестве вспомогательного источника отопления, мощность отопительных приборов должна быть не более 140 Вт и в среднем не превышает 80 Вт при условии качественного утепления постройки.

Чтобы произвести расчет необходимого количества материалов, достаточно рассчитать площадь комнаты (длина x ширина) и из полученного значения вычесть площадь комнаты, занятую мебелью без ножек и бытовыми приборами. В результате этих расчетов должна получиться площадь, которая подлежит обогреву. Далее определяют суммарную мощность нагревательного элемента и его длину. Помните, что погонная мощность одного метра нагревательного кабеля может колебаться от 16 до 21 Вт/м.

Например! Площадь комнаты составляет 10 кв. м., а мощность используемого вами нагревательного кабеля составляет 100 Вт/кВ м. В результате рассчитываемая мощность составляет 1 кВт. Если мощность выбранного кабеля составляет 20 Вт/м, его длина должна быть 50 м (1000/20).

Выбор нагревательного мата осуществляется по тому же принципу, с учетом полезной площади и требуемой мощности. Кроме того, нужно приобрести монтажную ленту, которая будет использоваться для крепления нагревательных элементов к бетонной стяжке.

Подготовка поверхности: особенности выбора утеплителя

В первую очередь производят демонтаж старого слоя бетонной стяжки до основания с последующей очисткой поверхности. Далее осуществляют укладку гидроизоляционных материалов, которые должны заходить на стену не менее, чем на 10 см. По периметру пола на стене закрепляют демпферную ленту, использование которой позволит компенсировать тепловое расширение пола в процессе нагрева. По окончании данных мероприятий обрежьте излишки гидроизоляции и демпферной ленты.

Чтобы в процессе эксплуатации теплого пола тепловая энергия не уходила вниз, произведите изоляцию основы пола. Выбор теплоизоляционного материала зависит от расположения комнаты, в которой осуществляется монтаж, типа напольного покрытия и целевой направленности системы обогрева.

  • Если система «теплый пол» используется в качестве второстепенного источника отопления, с функцией теплоизоляционного материала успешно справится вспененный полиэтилен, характеризующийся отражающим фольгированным покрытием;
  • Если этажом ниже располагается отапливаемое помещение, в качестве теплоизолятора можно использовать пенополистирол или экструдированный пенополистирол толщиной от 20 до 50 мм;
  • Если монтаж теплого пола осуществляется в помещении, которое ранее не отапливалось (веранда или лоджия), необходимо позаботиться о формировании более основательного теплоизоляционного слоя, толщина которого может достигать 1000 мм. В качестве материала может использоваться пенополистирол или минеральная вата аналогичной толщины.

Поверх слоя утеплителя производят укладку армирующей сетки. Теоретически можно обойтись и без армирующей сетки, однако в этом случае придется добавить в раствор микрофибру или пластификатор.

Установка датчика температуры и контрольная проверка обогревателя

Чтобы в процессе эксплуатации теплого пола осуществлять контроль и управление системой, необходимо произвести установку датчика температуры и специального термостата, представляющего собой электронный или механический регулятор, предназначенный для установки оптимального температурного режима и включения/отключения системы. Его монтируют в стене, в непосредственной близости от розеток, тогда как датчик температуры монтируют в пол. Чтобы осуществить монтаж, создают специальную штробу в стене от термостата, который в вертикальном направлении подводят к перекрытию. Датчик помещают в гофрированную трубу и ведут под плитку к месту контроля температуры электрического теплого пола, в качестве которого выступает середина между двумя витками кабеля. Гофрированная труба позволит защитить датчик от повреждений и, в то же время, обеспечивает свободный доступ к нему в любое время, например, в случае необходимости ремонта. Конец гофры, находящийся в стяжке, заливают герметиком, чтобы предотвратить попадание раствора внутрь гофры.

Непосредственно перед укладкой электрического кабеля или нагревательных матов производят замер его сопротивления, конечный результат которого не должен отличаться от заявленных паспортных данных более чем на 10 %. Для этого используют мультиметр, который также позволит определить фазу в случае отсутствия цветовой маркировки проводов. Если измеренное сопротивление соответствует заявленным величинам, можно приступать к монтажу теплого пола под плитку.

Крепление нагревательного кабеля или термоматов

Осуществив подготовку поверхности, приступите к закреплению нагревательного элемента. Если в качестве нагревательного элемента вы используете электрический кабель, который необходимо закрепить с помощью монтажной ленты, как это показано на фото.

Чтобы облегчить процесс крепления кабеля, используйте пластиковые хомуты, упрощающие процесс монтажа. Чтобы нагрев был равномерным, необходимо следить за тем, чтобы расстояние между витками кабеля была одинаковым по всей площади пола. В случае укладки нагревательных матов у вас нет необходимости следить за расстоянием между витками, так как оно уже выдержано по всей длине. При использовании нагревательных матов достаточно расстелить материал в соответствии со схемой и осуществить подключение к термостату.

Завершив укладку кабеля, проверьте правильность подключения, произведя замер сопротивления с помощью мультимера. Полученное значение должно совпадать с тем, что вы измерили перед укладкой.

Заливка бетонной стяжки и укладка керамической плитки

Для приготовления бетонного раствора используйте материалы в соответствии с указанными ниже пропорциями:

  • 1 часть цемента;
  • 4 части песка;
  • 5 частей щебня;
  • 0,6 части воды;
  • 1 % от массы цемента пластификатора, придающего эластичность бетонному раствору.

Важно! Количество воды должно быть небольшим, что позволит предотвратить появление трещин в бетонной стяжке. Керамзит и перлит запрещено добавлять в бетонный раствор, так как использование данных материалов способствует нарушению теплообмена, что является причиной возникновения поломок системы.

Толщина слоя бетонной стяжки не должна превышать 3-5 см. Осуществив заливку бетонной стяжки, дождитесь полного застывания раствора. Несмотря на то, что первичное застывание наступит уже через 2 дня, включение электрического теплого пола рекомендуется производить не ранее, чем через 4 недели, когда произойдет окончательное застывание раствора.

Важно! Монтаж бетонной стяжки необходим только в случае использования электрического кабеля, тогда как нагревательные маты сами по себе являются основанием под клей для плитки.

После первичного схватывания стяжки приступайте к отделке пола керамической плиткой.

Теплый пол под плитку видео

Среди современных обогревающих систем одно из главных мест занимает водяной или электрический теплый пол под плитку. Какой лучше из них выбрать - вопрос не праздный. От этого зависит комфорт в доме и экономия энергии. Водяной обогрев запрещен в многоэтажных домах. Поэтому отопление дома теплыми полами делают преимущественно с помощью электричества. Управление обогревом производится с помощью терморегулятора, установленного на стене.

Преимуществом способа является равномерный прогрев помещения. При этом снижение средней температуры в комнате на 2-3ºС не вызовет дискомфорта. Экономия электроэнергии здесь составит 10-15%. Особенно требуется теплый пол под кафель или холодные для ног.

Виды нагревателей

Тепло создают следующие нагревательные элементы, заделанные в пол:

  • кабели;
  • маты;
  • инфракрасная пленка.

Современный рынок предлагает различные варианты. Остается выбрать электрический теплый пол под плитку. Какой лучше? Попробуем разобраться.

Кабели

Кабели бывают резистивные и саморегулирующиеся. Все они монтируются в цементно-песчаную стяжку с армированием, которая занимает 3-5 см дополнительной высоты помещения. Кроме того, сверху укладывается плитка, забирая еще до 2 см.

Резистивный кабель

Когда устанавливаются теплые полы электрические, цены самые низкие у резистивного нагревательного кабеля, который бывает одно- и двухжильным.

При прохождении по нему электрического тока выделяется тепло. Кабель обладает постоянной мощностью. Его можно укладывать произвольно в помещениях со сложной формой пола.

Саморегулирующийся кабель

Этот тип кабеля отличается по принципу действия. Он состоит из двух проводников, расположенных параллельно. Между ними размещен полупроводниковый полимер. Через него проходит ток в поперечном направлении. На разных участках тепловыделение в кабеле может быть различным, в зависимости от температуры в помещении. Поэтому перегрева в отдельных местах не будет, если там будет стоять мебель или бытовая техника. Важно, чтобы слишком большая нагрузка не повредила кабель.

Маты

Какой устанавливать, решает домовладелец, но лучше всего подойдут из сверхтонкого кабеля, приклеенного к сетке.

Они изготавливаются в виде рулонов разной ширины, мощностью Между собой маты легко соединяются клеммами. Сборка получается надежной, если стыки дополнительно проклеить скотчем или промазать специальным герметиком. Соединения с кабелем, идущим на терморегулятор, немного выступают, но их можно заделать в углубления пола или стены. Высокая прочность и стойкость изоляции кабеля не требуют обязательной установки в песчано-цементной стяжке. Маты можно располагать в слое плиточного клея без гидроизоляции. Толщина теплого пола получится незначительной.

Пленочный инфракрасный пол

Нагреватель состоит из плоских карбоновых проводников, заламинированных в рулон из специальной электротехнической пленки. Этот вариант был изначально предназначен для укладки под напольные покрытия без стяжки или клея. Не всякий выдерживает взаимодействия со щелочной средой строительных растворов. Под плитку применять его можно, но требуется дополнительная гидроизоляция из полиэтилена.

Выбор мощности нагревателей

Когда планируется сделать электрический теплый пол под плитку, какой лучше подойдет по мощности, зависит от типа помещения.

Определение полезной площади

Под громоздкой мебелью и бытовой техникой подогрев не делается из-за перегрузки и нарушения нормальной циркуляции воздуха. Следует учитывать то, что подогревать целесообразно не менее 70% пола помещения, когда электроподогрев служит главным источником тепла. При этом его удельная мощность должна быть 110-220 Вт/м 2 . Если полезная площадь меньше, от электрического пола придется отказаться или изменить планировку помещения. Для кухни или жилой комнаты мощность приближается к нижнему пределу, а в ванной, на лоджии или в помещениях первого этажа ее требуется больше. Оптимальным вариантом является работа системы обогрева на 70-75%.

Как рассчитать нагревательный элемент при покупке

Перед тем как сделать дома теплый пол, надо правильно рассчитать мощность, которая зависит от типа и площади помещения. На рисунке ниже изображены через термографическое устройство с подогревом разной мощности (температура поверхности 15-25ºС).

Для комнаты требуется удельная мощность 100-160 Вт/м 2 . Для вспомогательного источника тепла ее можно выбрать по минимуму.

Для комнаты на 20 м 2 полезная площадь составит 20 · 70 / 100% = 14 м 2 .

Тогда требуемая мощность составит W= 100 · 14 = 1.4 кВт.

Когда источник основной, нужно брать по максимуму: W= 160 · 14 = 2.24 кВт.

Стоимость резистивного кабеля не очень высокая, и имеет смысл брать его как основной источник обогрева, который не обязательно использовать на все 100 %.
Если мощность кабеля составляет 20 Вт/м, то для основного источника нужна длина
L = 2.24 · 1000 / 20 = 112 м.

На концах кабеля устанавливаются специальные муфты. Поэтому их продают фиксированными отрезками. При покупке можно выбрать кабель требуемой мощности, близкой к расчетной.

Как уложить теплый пол

Когда укладывают теплый пол электрический своими руками, следует знать, что снизу нужна теплоизоляция. Экономить на ней не стоит, поскольку она является надежной теплозащитой дома. Кроме того, все тепло, выделяемое теплым полом, будет уходить вверх, в помещение.

Перекрытие очищается от мусора, застилается гидроизоляцией, а на нее кладется утеплитель. Популярным материалом является полипропилен со слоем фольги, расположенным сверху. На утеплитель кладется тонкая монтажная сетка.
Если пол нагружается тяжелыми предметами, в качестве теплоизоляции целесообразно применять твердые водостойкие гипсоволокнистые или стекломагнезитовые листы. Их крепят к основе дюбелями. Для предотвращения контакта металлической шляпки с нагревательными элементами места под саморезы следует тщательно выбирать.
будет заливаться сверху. Чтобы она не продавила утеплитель, в нем через интервалы делают небольшие вырезы. Тогда стяжка будет держаться на перекрытии, а не на теплоизоляции.

Шаг укладки кабеля вычисляется по формуле: h = S · 1000/L = 14 · 1000/112 = 125 мм.

План укладки сначала следует изобразить на эскизе с обозначением места установки терморегулятора. Обычно обогрев пола делают по зонам. Преимуществом способа является то, что их можно подключать отдельно.

Теплый пол из укладывается под стяжку из бетона, толщина которой составляет 3-6 см. Сверху на ней может находиться любое покрытие, не обладающее теплоизолирующими свойствами. Теплый пол размещают так, чтобы на нем никогда не стояла мебель. Иначе эти участки будут перегреваться. Над местом, где располагается датчик температуры, не следует стелить коврики, так как это может нарушить работу всей системы.

Перестановка мебели и застилание саморегулирующегося кабеля ковриками не ухудшит его работу. Его удобно применять на небольших площадях обогрева. В стационарных условиях, где мебель не переставляют, экономичней использовать резистивный кабель, как более дешевый.

Теплый пол фиксируется на полу монтажной лентой, которую крепят через 30-50 см с помощью дюбелей.

Подключение теплого пола

Электропитание для теплого пола проводится отдельной группой с применением УЗО. Если в доме нет заземления, его нужно сделать. Оплетку кабеля обязательно нужно заземлять. Провода к электросети и к теплому полу проводятся в стене, где делаются штробы. В них должна помещаться гофротруба.

Провода вводятся в установочную коробку и вместе с кабелем теплого пола подсоединяются к терморегулятору. Маркировка в нем следующая: L - фаза, N - нулевой провод, PE - заземление. Управление терморегулятором делается в каждой комнате отдельно. При установке теплого пола в нескольких помещениях целесообразно применять многоканальный прибор. Отопление можно отключать или держать на минимуме, когда комнатой никто не пользуется. В ванной и других помещениях с повышенной влажностью терморегулятор устанавливать не рекомендуется.

Теплые полы электрические: цены и качество

Самыми дешевыми являются теплые полы китайского производства. Российская продукция имеет средний ценовой уровень. Среди корейских моделей существует большой диапазон цен и качества. При покупке надо обращать внимание на характеристику продукции, изложенную не в рекламе, а в документации.
Лучший электрический теплый пол изготавливают американские, норвежские и датские производители.

Полы европейских производителей имеют следующие цены (руб./кв. м):

  • кабельный — 800-1000;
  • нагревательный мат — 1500-2600;
  • инфракрасная пленка — 600-800.

При покупке следует оценивать стоимость всего комплекта.

Любой теплый пол электрический своими руками может быть без особого труда изготовлен, если тщательно соблюдать инструкцию по монтажу и подключению.

Заключение

Из всех известных способов отопления самым удобным является электрический теплый пол под плитку. Какой лучше выбрать? Все зависит от желания и возможности домовладельца. Высокая теплопроводность керамики, легкость управления, скрытое размещение, экономичность, возможность смонтировать теплый пол электрический своими руками и другие преимущества этого способа обогрева делают его все более популярным.
