Устройство дымохода из кирпича для отопительной печи. Дымоход из кирпича – устройство и последовательность монтажа. Что надо знать о кирпичном дымоходе

Кладка печной трубы сложнее, чем установка сэндвич трубы. Однако, такая конструкция прослужит значительно дольше и обладает лучшими декоративными свойствами. Главной задачей для дымохода из кирпича является отведение продуктов сгорания и создание тяги в топочной печи. При возведении печной трубы из кирпича своими руками, необходимо соблюдать правила пожарной безопасности. Печная труба на крыше из кирпича прочная, выдерживает резкие перепады температур, благодаря чему, прослужат очень долго.

Дымовые трубы из кирпича разделяются по своим признакам на:

По материалу на:

Кирпичные;
Металлические;
Асбестоцементные (сэндвичи).

По способу установки:

Коренные;
Насадные;
Стенные.

Дымоходы коренного типа устанавливают рядом с печью, подключая их к дымоходу. К ним можно подводить несколько отопительных приборов, но возведение коренных требует более точных расчетов. При неправильном возведении, продукты сгорания могут попасть в дом.

Самые распространённый дымоход из кирпича- насадной. Это классическая печная труба из кирпича. Дымоход устанавливается сверху отопительной печи.

Пристенная устанавливается по наружной стене дома. Она может быть коренной или насадной. Чаще их возводят для экономии средств. Возвести такой дымоход проще, но он требует дополнительных затрат на утепление с изоляцией.

Конструкция печной трубы на крыше из кирпича

Кирпичная дымовая труба состоит из нескольких частей, рассмотрим пример насадной:

Колпак. В основном делается из металла. Он препятствует попаданию снега, дождя и грязи в систему дымохода. Часто служит как украшение.
Оголовок. Выступающая часть кирпичей, которая предотвращает потеки дождевых капель по стволу трубы, выполняет декоративные функции.
Шейка. Длинна и наклон шейки зависит от изгиба крыши. Высота трубы на крыше влияет на мощность тяги.
Выдра. Выдра выполняет несколько функций. Она увеличивает стойкость к ветровым нагрузкам. Увеличенные диаметр выдры выполняет функцию теплоизоляции между кровлей и дымоходом. Для герметизации шва между кровлей и выдрой используют специальные герметики или оцинкованные листы.
Стояк трубы самая длинная часть дымохода, соединяющая распушку с выдрой.
Распушка, как выдра, утолщенная часть дымохода. Она располагается в перекрытии между комнатой и чердаком, защищая балки перекрытия от перегрева. Иногда вместо распушки, устанавливают металлический контейнер с теплостойкими материалами (песком, керамзитом).
Вся нижняя часть дымохода подвергается повышенным тепловым нагрузкам, поэтому для проведения каналов оптимально взять огнестойкий (шамотный) кирпич. Дымовая задвижка позволяет регулировать поступающий воздух, её делаю из металла (но такую задвижку может согнуть под действием температур) или выкладывают из кирпича.

Общие правила строительства

Для всех типов есть общие правила возведения. Среди которых:

Высота трубы над крышей;
Основной материал;
Раствор.

Высоту кирпичной трубы рассчитывают с учетом наклона крыши и высоты конька.

Важно! От правильной высоты зависит сила воздушной тяги. Также, это регламент противопожарной безопасности. Воздушные завихрения могут спровоцировать пожар, если кровля не огнеупорна.

Расчет высоты трубы

Кладка дымовой трубы осуществляется красным кирпичом марки М200. Красный кирпич способен выдерживать температуры до 800 градусов Цельсия, но для прокладки каналов около обогревательной части печи, лучше использовать шамотный, огнеупорный кирпич, чтобы избежать расколов или сгорания материала. Все сложенные кирпичи должны быть качественными (гладкими по бокам). На неровной поверхности ускорится образование сажи, что ведет к снижению тяги и даже воспламенению. При кладке внутреннюю часть нужно сразу очищать по швам.

Раствор для кладки печной трубы бывает двух видов. Глиняный или цементно-глиняный. Обычно все печи выкладывались на глиняном растворе, так как глина огнеупорна и не трескается, но для повышения прочности кладки, в кладочный раствор можно добавить цемент.

Порядок возведения

Лучше всего предусматривать печку с дымоходной трубой из кирпича на начальном этапе строительства, иначе возникнет проблема с проделкой отверстия в кровле, перекрытии, в дополнительном фундаменте. Под кирпичную печь заливают фундамент.

Если вы выкладываете печь в бане, то канала размером 250 на 120 будет достаточно. Для кладки можно приобрести укороченные кирпичи или обрезать их болгаркой.

Старайтесь делать не большую толщину шва. Чем больше шов, тем больше вероятность его расширения под температурой, а значит возрастает возможность трещин.

Для металлической печи можно установить дымоход из сборных сендвич труб и обложить их кирпичом, это обеспечит красивый внешний вид.

Для начала подготовьте инструменты. Вам понадобятся:

Кельма каменщика (для нанесения раствора);
Кирка или молоток (для раскалывания кирпича);
Болгарка с алмазным кругом;
Уровень;
Отвес;
Правило.

Выбрав нужную схему кладки подготовьте инструменты и раствор. Измерьте высоту от дымовой задвижки до распушки.
Начинайте кладку от печи, как выложите первый ряд, проверяйте уровнем наклон. Для начала, можно разложить кирпичную кладку без раствора, чтобы понимать объем работы и размеры.
На выложенный первый ряды кирпича, можно натянуть маяки вертикально к потолку, для удобства дальнейшей кладки.

Продолжайте кладку до распушки. Нужно подсчитать количество рядом кирпича. Как говорилось ранее, распушка имеет увеличенную толщину. Расширение нужно выкладывать на ¼ толщину кирпича в каждом ряду., при этом распушка должна плотно прижиматься к балкам перекрытия.

Вот одна из схем кладки распушки.

От надежности примыкания распушки к бокам перекрытия зависит устойчивость схемы. Под воздействием ветра труба может двигаться. Движение нарушит герметичность на крыше и кровли, что приведет к протечкам.
Точно так же, переходите от распушки к стволу дымохода и выводите его к крыше.
Кладка выдры схожа с устройством распушки, но сложнее, так как крыша имеет угол наклона и увеличение диаметра будет происходить планомерно. Схема выкладки выдры.

Оголовок выкладывается на четверть кирпича. Его можно положить в несколько рядов или в один, в зависимости от внешнего вида кирпичной трубы на крыше. В последний ряд кирпичной кладки, можно вмонтировать сетку из металла. Если дымоход долго не использовать, то птицы могут вить в нем гнезда.
Защитный колпак закрепляется дюбелями.

Как рассчитать сечение трубы из кирпича

Работа дымовой трубы из кирпича, заключается в передвижении воздуха из топочной части, к наружному выходу. Дымоход создает тягу, которая появляется от перепада температуры и давления. Размер сечения нужно рассчитать исходя из мощности нагревательного элемента и топочной части. Дымоход должен быть гладким, чтобы ничего не препятствовало движению воздуха и не собиралась копоть. Иногда, для этого в дымоход встраивают гладкую жестяную трубу.

Внутренний диаметр будет зависеть от общей длинны дымохода и мощности котла (печи). На нормальную работу влияет и количество каналов внутри печи. Если труба будет слишком длинной и сечение дымохода слишком большим, то при малой мощности печи (котла) это приведет к её остыванию или снижению тяги. Часто возникает вопрос, какие трубы обеспечивают лучшую тягу? Тяга не зависит от того из какого материала изготовлены трубы — стальные или кирпичные.

Для камина с открытым окном растопки, соотношение сечения дымохода и окна будет 1 к 10 (сечении трубы на площадь окна растопки). Это применимо ко всем формам трубы.

В печке с закрытой системой соотношение сечения будет 1 к 1,5

Схема расчета отверстия:

Высота в метрах		5	6	7	8	9	10	11
Сечение трубы		Соотношение сечения к площади окна растопки в %
	Круг	11,2	10,2	10	9,5	9,1	8,7	8,9
	Квадрат	12,4	11,6	11	10,5	10,1	9,7	9,4
	Прямоугольник	13,2	12,3	11,7	11,2	10,6	10,2	9,8

Для примера: При размере окна топки 600 на 700 мм, общий размер составит 0,42 м. кв. Для квадратного сечения трубы, при высотке дымохода 6 метров, лучшим будет 11,6 процента. Теперь 0,42 умножаем на 0,116, получаем 0,0787 м. кв. Сечение для трубы нужно учитывать исходя из высоты трубы. Семиметровая труба в бане, высотой два метра, будет выглядеть не эстетично.

Переход с кирпича на сэндвич

У кирпичных дымоходов хорошая тяга и они служат долго. Однако кирпичная кладка трубы может разрушатся, особенно под действием внешней среды. Разрушенный слой может препятствовать выходу продуктов сгорания и уменьшать тягу. Для монтажа новой трубы, можно поставить переход с кирпичной трубы на сэндвич.

Для состыковки используют переходник квадратной формы у основания, и цилиндрический, с другой стороны. Внутри переходника расположен слой базальтовой ваты.

При переходе из сэндвич-панелей на кирпич, нужно использовать два переходника. Один над кирпичным дымоходом, второй на чердаке.

Расстояние от сэндвич-трубы до сгораемой конструкции дома заполняют несгораемым материалом, около 400 мм.

Для заделки швов в конструкции используют огнеупорные герметики.

При переходе с квадратной трубы на круглую, нельзя уменьшать сечение трубы и делать дополнительные выступы, чтобы не нарушить тягу.

Облицовка печи и ствола дымохода керамической плиткой

Новые печи обычно имеют красивый внешний вид. Однако некоторые предпочитают отделывать её плиткой. Это не только красиво, но и увеличит срок эксплуатации, особенно в бане, где повышенная влажность воздуха. Как класть плитку своими руками? (уж если вы поняли, как сложить кирпичи для дымохода, то с этим вы справитесь). Главное- правильно выбрать плиточный клей и материал для облицовки.

Как выложить плитку, чтобы она не отклеилась? При облицовке обычной керамической плиткой, существует большая возможность её отклеивания или растрескивания. Лучшим материалом будет клинкер, терракота, керамогранит.

Терракота обладает большей прочностью. Её делают под прессованием.

Клинкерная и керамогранитная плитка обладает повышенной ударопрочностью, толщиной и высокой огнеупорностью.

Поверхность дымохода тщательно очищают от грязи и увлажняют. Сверху, с помощью дюбелей, натягивают металлическую сетку. Сетка улучшает сцепление штукатурки с кирпичной кладкой.

Штукатурят раствором из цемента и глины. Соотношение глины к цементу 3 к 1 и 0,2 части песка. После оштукатуривания протапливают печь. После, можно клеить плитку.

Плитку клеят на термостойкий клей, используя маяки и крестики для выравнивания рядов. Для затирки швов используют тот же клей.

Если приложить усилие и терпение, то можно справится с возведением дымохода своими руками, сэкономив на приглашении специалистов.

В дополнение к нашей статье смотрите видео:

В новых частных домах, оборудованных отопительными котлами, для отвода дымовых газов устанавливают традиционные дымоходы из кирпича , а также, все чаще используют дымоходные системы из стали или керамики.

Какой дымоход выбрать? Как правильно сделать дымоход для котла в частном доме? Где купить качественные дымоходные трубы из стали?

Для твердотопливного котла — дымоход из кирпича

Дымовая труба из кирпича, как правило, обходится дешевле, чем современные дымоходные системы. Традиционная труба дымохода из керамического кирпича легко выдерживает высокие температуры отходящих газов. Труба выдерживает даже возгорание скоплений сажи в дымоходе .

Кирпичная дымовая труба для котла в частном доме довольно тяжелое сооружение. Дымоход располагают на фундаменте или прочном железобетонном перекрытии. Сооружение такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше поручить квалифицированному каменщику-печнику.

В дымовой трубе из кирпича часто размещают каналы и дымоходов и вентиляции

Кладку дымовой трубы выполняют из качественного полнотелого керамического кирпича марки не ниже М125 на обычном кладочном растворе. Верхний участок трубы, над кровлей, можно выложить из лицевого или клинкерного кирпича. Толщина стенок дымохода должна быть не менее 120 мм (полкирпича).

Кладка дымохода из кирпича. Рядом с дымоходом, в одном вертикальном блоке обычно размещают каналы вентиляции. Шаблоны облегчают кладку ровных каналов с гладкими стенками.

Размер каналов дымохода и вентиляции выбирают кратным размерам кирпича с учетом толщины вертикальных швов. Например, сечение канала может быть 140х140 мм (1/2х1/2 кирпича) или 140х200 мм (1/2х3/4 кирпича), или 140х270 мм (1/2 х 1 кирпич). На практике часто делают дымовой канал размером 20 x 20 см (3/4х3/4 кирпича). В такой канал в случае необходимости легко подобрать и вставить круглый стальной или керамический вкладыш соответствующего диаметра.

Дымовые газы в канале дымохода не должны сильно охлаждаться. Поэтому дымоход стараются встроить в кладку внутренней стены дома или пристраивают к стене. Участки дымохода, которые проходят через неотапливаемое помещение (чердак) или снаружи дома утепляют минеральной ватой .

Кирпичный дымоход надежно и долго служит только при высокой температуре отходящих газов, которая препятствует образованию конденсата в трубе. Как правило, это условие выполняется при работе дымохода с обычным .

При работе с современными котлами на газе или жидком топливе, а также с твердотопливными пиролизными котлами, пеллетными и другими, работающими длительное время в режиме медленного горения малой интенсивности, кирпичный дымоход довольно быстро разрушается.

Современные котлы сконструированы так, что отходящие газы имеют довольно низкую температуру. В результате в дымовой трубе происходит конденсация паров воды, содержащейся в дымовых газах. Стенки трубы постоянно увлажняются. Кроме того, соединяясь с другими продуктами сгорания вода образует на внутренней поверхности трубы агрессивные химические соединения.

В частности, в отходящих газах котлов содержится сера, которая взаимодействуя с водой, образует в дымоходе серную кислоту, разъедающую его стенки. Внешние признаки разрушения — темные влажные пятна на наружной поверхности кирпичной трубы.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Шероховатые стенки дымохода способствуют накоплению на них твердых частиц сажи. Шероховатость стенок и прямоугольная форма дымоходного канала затрудняют очистку дымохода от отложений.

Для присоединения к кирпичной дымовой трубе газовых и других котлов с низкой температурой отходящих газов, в канале из кирпича необходимо разместить вкладыш — трубу стального или керамического дымохода .

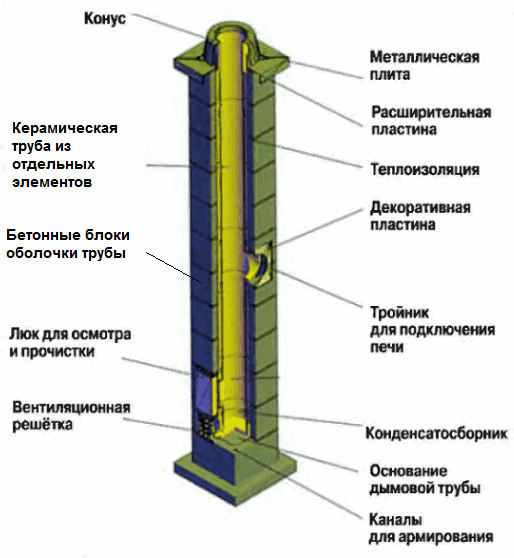

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.

Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

В отличие от кирпичной печи устройство дымохода из этого материала менее сложное, в нем нет многочисленных внутренних каналов. Труба содержит только один центральный ход, но его поверхность должна быть гладкой и ровной, чтобы обеспечивалась нужная тяга.

Свернуть

Сложить печную трубу из кирпича вполне по силам самостоятельно, если выполнить правильно ее расчеты, закупить качественный материал и понять азы кладки.

Виды кирпичных дымоходов

Существует несколько их разновидностей:

Насадная. Конструктивно она выполняется сверху печи и служит ее продолжением. Такой вид дымохода устанавливаются на банных и обычных отопительных агрегатах.
Пристенная. Такая труба монтируется в стены здания или капительное внутридомовое пространство. Если стенный дымоход устанавливается рядом с наружными поверхностями дома, то его нужно обязательно утеплить, чтобы из-за сильного перепада температур внутри канала не собирался конденсат. Это ухудшает тягу и способствует быстрейшему сбору конденсата.
Коренная. Труба из кирпича для печи с боковым выходом, она устанавливается рядом с отопительной конструкцией. Ее могут использовать одновременно для нескольких печей.

Конструкция дымохода из кирпича

Дымоход в любом доме состоит из нескольких частей, каждая из них имеет свое предназначение.

Типичный и часто применяемый дымоход складывается из следующих сегментов:

Шейка, идущая от поверхности печи до разделки (распушки). На ней устанавливается задвижка, с помощью которой регулируется скорость горения топлива и сила тяги.
Распушка. Она выполняется перед каждым сегментом перекрытия, защищает от воздействия высокой температуры. Ее стенки делаются более толстыми, чем в других частях дымохода, они должны быть не менее 40 см.
Стояк. Эта часть трубы соединяет чердак и кровлю.
Выдра. В ее обязанности входит защита дымохода от попадания воды, снега и пыли в стояк трубы. Сектор трубы располагается на крыше, отличается толстыми стенками, которые берегут обрешетку кровли от воздействия горючих материалов.
Шейка трубы. Она начинается над выдрой, ее кладут аналогично стояку.
Оголовок трубы – представляет собой расширение над шейкой. Над ним устанавливается колпак или зонтик, защищающий дымоходный канал от осадков.

Элементы кирпичной трубы (дымохода)

Расчеты параметров

Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.

Размер в сечении

Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.

Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см 2 .

При расчете сечения в пять кирпичей получается значение равное 312,5см 2 , а при шести — 625см 2 .

Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см 2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см 2 , следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.

При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:

S = π×R 2 , где число π=3,14

Зная диаметр трубы можно легко определить нужный параметр.

Расчет в зависимости от мощности

Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.

Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.

Высота дымохода

При расчете этого параметра нужно обращать внимание на следующие особенности:

в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум;
перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров;
в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра;
на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.

При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м 2 , а площадь сечение канала 0,04 м 2 , то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.

Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.

Как правильно расположить трубу от конька крыши, приведено на фото ниже:

Как выбрать «правильный» кирпич?

Для кладки дымохода используется полнотелый шамотный (огнеупорный) кирпич, его марка должна быть выше 200. Внешне выбранный материал должен идти с ровными краями и иметь прямоугольное сечение. Размеры могут быть разными, но лучше использовать такие: 25×12×6,5 см.

Раствор для кладки

В его составе присутствует глина, песок, вода и цемент. Жидкость берется в чистом виде, без различных включений, то есть ее нельзя брать с водоемов и искусственных прудов. Используемая глина также должна быть максимально чистой, без посторонних включений.

Различия растворов в зависимости от участка кладки

Для каждой части дымохода желательно использовать определенную цементную смесь:

труба под кровлей возводится с цементно-известковым или известковым раствора;
для части дымохода выше кровли применяется цементно-песчаный состав.

Если делается кирпичный дымоход для металлической печи своими руками, то стоит знать, что толщина слоя раствора будет зависеть от фракции песка, чем он мельче, тем аккуратнее будут швы.

Изготовление смеси

Смесь готовится из просеянного речного песка и чистой глины, добытой с глубин земли не менее 1,5 метра. Ее также нужно просеять, при этом ячейки сита не должны превышать 5 мм. Перед замесом глину нужно замочить в воде и выдержать 48 часов.

После такой подготовки глина смешивается с песком в пропорции 2 к 1, а затем все это заливают водой, выдерживая соотношение 1 к 4. Чтобы замес настоялся его нужно оставить на 12 часов, а затем перемещать до получения однородной смеси.

Цементно-известковый состав готовится практически также, только в него добавляется еще и известь, которую просеивают через сито с ячейками 3 мм.

Кладка дымохода

Даже если человек никогда ранее не сталкивался с кирпичной кладкой, при наличии нужных инструментов и пошагового руководства, он сможет возвести дымоход. Но если дом двухэтажный или у него сложная скатная крыша, тогда такое дело лучше доверить профессионалам.

Необходимые инструменты

Для возведения дымохода любой сложности понадобятся следующие инструменты по списку:

рулетка;
строительный уровень;
молоток кирка и его аналог с резиновым наконечником;
болгарка;
ведра или емкости для раствора;
кельма;
сито;
дрель с насадкой для размешивания раствора.

Технология кладки

Обустройство дымохода продумывают на этапе проектирования отопительного устройства, идеальный вариант, когда оно также кирпичное, но железная печь с кирпичной трубой тоже часто встречается и ее труба будет выполняться подобным образом.

Раствор нужно класть не толще 1 см, чтобы избежать последующего его растрескивания при прохождении сквозь дымоход горячих потоков воздуха.

Кладка печной трубы из кирпича своими руками выглядит следующим образом:

Преимущества и недостатки

Кирпичные дымоходы обладают следующими достоинствами:

относительная дешевизна, в сравнении с современными материалами, применяемыми для него (популярными сейчас «сэндвич» панелями);
большой срок службы, может доходить до 30 лет;
кирпичная труба как архитектурный элемент идеально сочетается со многими кровельными материалами.

Но из-за того, что кирпич все же относится к строительным «старожилам» у него имеется много недостатков, в сравнении с современными его аналогами:

значительный вес кирпичной конструкции требует создания надежного основания;
возведение трубы занимает больше времени, чем при использовании «сэндвича»;
для дымохода идеальным сечением является круглое, а кирпич по своей форме прямоугольный, из него лучше выполняются квадратные конструкции;
внутренняя часть трубы даже после нанесения штукатурки остается шероховатой, из-за чего она быстро покрывается сажей, что ухудшает тягу.

Вывод

Каждый сам может оценить свои силы, и если человек решил самостоятельно возвести кирпичный дымоход в доме или на даче, то он должен осознавать, что от этого будет зависеть не только обогрев всего помещения, но и его безопасность. Ведь если неправильно установить трубу или выполнить ее внутреннюю часть с выступами, то вся гарь от сгоревшего топлива останется в доме.

←Предыдущая статья Следующая статья →

Последняя редакция: 15.05.2017

Труба используется для вывода отработанных газов из домашней печи или камина во время их топки. Существует два типа печных труб: насадная - своим основанием опирается непосредственно на печь, и коренная - собирается как отдельная конструкция. Для самостоятельного возведения дымохода из кирпича, прочитайте эту статью с рекомендациями от лучших мастеров.

Требования

В соответствии с нормами СНиП (строительные нормы и правила) при постройке дымохода из кирпича, а также при возможной его реконструкции, выполняются такие требования:

При прокладке рабочего канала не должно образовываться горизонтальных участков проводки отработанных газов. Если без них обойтись никак невозможно – допускается использование горизонтальных отрезков суммарной длиной не более 100 см.
В случае плоской кровли наружная часть дымохода возвышается над её поверхностью минимум на 100 см.

При скатной кровле требования для наружной части выглядят несколько иначе:

при расстоянии от выхода трубы до линии конька менее 150 см первая выше его, как минимум, на 50 см;
если указанное расстояние достигает 300 см – труба устанавливается на одном уровне с коньком;
при удалении их друг от друга на расстояние более 300 см верхний срез дымоходной трубы должен совпадать с условной линией, продлённой под углом 10 градусов к горизонту конька.

Кладка нижнего участка

Перед тем, как сложить дымоход из кирпича, следует ознакомиться с его конструкцией из таких элементов:

Уплотнитель из герметика.
Верхний конус из «нержавейки».
Лёгкая плита перекрытия кровли («под обмуровку»).
Лицевая кладка.
Теплоизоляция.
Вентиляционный канал.
Шамотный канал.
Консольная (опорная) плита.
Дополнительные вентиляционные отверстия.

Понадобится такой инструмент:

обычная кельма (мастерок);
строительный отвес;
электродрель с насадкой;
уровень любого типа, рулетка.

Обратите внимание! Обязательным условием сборки кирпичного дымохода является использование для его кладки заранее подготовленного раствора глины с примесью чистого и сухого песка. Следите за соблюдением вертикальности конструкции по отношению к горизонту, внимательно контролируя её с помощью строительного отвеса на всём протяжении вытяжного канала. В верхней и нижней частях вбейте пару гвоздей и натяните между ними прочную бечевку, ориентируясь на которую можно будет контролировать строгую вертикальность кладки.

Изготовление «распушки»

Расширение дымоходного кирпичного канала, устраиваемое в перекрытии потолка, исключает возможность теплового воздействия на легко воспламеняемые детали потолочной конструкции.

Этот конструктивный элемент делается обычно или из кирпича, или из бетона. Но допускается простая изоляция проходного участка специальным материалом, не поддерживающим горение (базальтовой минеральной ватой, например). В последнем случае пластина изоляции имеет толщину минимум 10 см.

Рассмотрим более подробно обустройство «распушки» из традиционного материала. Необходимо точно соблюдать порядок кладки, с расширением каждого последующего ряда, примерно, на 4 см.

Обратите внимание! Высота получившегося элемента не должна оказаться ниже имеющегося в строении межчердачного перекрытия. По завершении сооружения этой части канала, примыкание к конструкции здания обязательно прокладывается со всех сторон толстым слоем специального огнестойкого листового асбеста толщиной не менее 1 см.

По завершении оформления «распушки» оставшаяся часть дымоходного канала (вплоть до плоскости кровельного покрытия) кладётся так же, как и до расширения, с обязательным контролем всех операций по отвесу.

Обустройство «выдры»

Дымоход обязательно должен имеет ещё одно расширение, называемое “выдрой”, устраиваемое снаружи над плоскостью кровли. Такой конструктив необходим для защиты верхней части от неблагоприятных климатических воздействий.

Для строений с различными углами уклона кровель оформление этого типа элемента будет иметь определённые особенности, с которыми вы сможете ознакомиться в специальных источниках.

Обратите внимание! При всех возможных вариантах исполнения «выдры», кладка этого участка дымохода всегда производиться с добавлением в кладочный раствор сухого цемента в пропорции 1:10 и добавлением небольшого количества воды.

Порядок выкладывания внешнего расширения

От уровня крыши производится укладка двух рядов кирпичей, третий ряд кладётся со смещением в одной плоскости наружу на 1/4. Важно, что смещение на четверть производится только в одну сторону! Последующие ряды укладываются точно с таким же смещением на 1/4, но оно уже делается с 2-х боковых сторон, то есть в направлении двух перпендикулярных плоскостей относительно смещения предыдущего ряда.

Следите за тем, чтобы размер внутреннего канала не изменялся на всей протяженности.

Ниже представлена подборка фото и схем разных конструкций дымоходов из кирпича.

Фото

Большинство частных домов, используемых для постоянного проживания, оборудуют разного рода отопительными приборами. Котлы, печи и камины в независимости от вида используемого топлива нуждаются в оборудовании каналов дымоудаления, через которые остаточные продукты горения выводятся в атмосферу. Кирпичный дымоход считается классикой печного строительства и, несмотря на обилие аналогов из более дешевых и доступных материалов, остается наиболее популярным способом избавления от дыма.

Кирпичный дымоход

Конструкция

На первый взгляд складывается впечатление, что дымоход из кирпича для отопительного котла или камина – просто вертикально сложенная труба. Это впечатление обманчиво, ведь чтобы система дымоудаления работала правильно, нужно придать трубе определенную форму и длину. Устройство кирпичной дымоходной трубы состоит из следующих частей:

Насадная труба . Таким термином обозначают участок дымохода, присоединяемый к топке котла или камина. Она начинается от стенки отопительного прибора и заканчивается за 5-6 рядов до межэтажного перекрытия. Кладка насадной выполняется с обязательным соблюдением перевязки швов между кирпичами.
Распушка . Распушкой называют уширение дымохода, начинающееся за 5-6 рядов до перекрытия и заканчивающиеся после его прохождения. Кладка распушки выполняется со вставкой кирпичных пластин, увеличивающих внешний периметр трубы на 250-400 мм.
Стояк . Термин «стояк» обозначает вертикальный участок дымоходной трубы, проходящий через чердак до крыши дома. Кладка стояка ровная с ложковой, крестовой или цепной перевязкой швов.
Выдра . Выдрой называют еще одно уширение кирпичного дымохода, начинающиеся сразу после вывода на кровлю. Эта часть трубы шире стояка на 100 мм с каждой стороны, что служит надежной защитой от проникновения влаги в щель между дымоходом и кровлей.
Шейка . Ровный участок трубы, начинающийся после выдры и соответствующий по размерам стояку, называют шейкой.
Оголовок . Кирпичный дымоход заканчивается двумя рядами кладки, выполненной с расширением. Эту часть трубы называют оголовок. На него надевают , чтобы защитить от попадания внутрь канала дымоудаления воды и мусора.

Важно! Чтобы спроектировать эффективный дымоход из кирпича своими руками, нужно следовать трем главным правилам: соблюдать одинаковый размер канала дымоудаления на всей протяженности, выбирать сечение в соответствии с объемом топки котла или печи, избегать поворотов и внутренних углов.

Выбор материала

Сооружая дымоход, нужно позаботиться о выборе качественного и подходящего по эксплуатационным характеристикам материала. Профессиональные печники рекомендуют красный полнотелый кирпич.

Ширина одного кирпича составляет 125 мм, учитывая сантиметровые швы между ним, с помощью этого материала выкладывают кирпичный дымоход 140х140 мм, 14х270 мм или 270х270 мм. Осматривая кирпич при покупке, обратите внимание на следующие характеристики:

Обратите внимание! Кирпич – термоустойчивый материал, способный выдерживать температуру 400-500 градусов, до которой нагревается проходящий внутри дым. Чтобы швы не стали слабым местом дымоходной трубы, используют раствор на основе глины или специальные сухие смеси, рекомендованные производителями для строительства печей. Ширина швов считается важным критерием качества кладки, чем они тоньше, тем лучше.

Последовательность монтажа

Чтобы выложить из кирпича дымоход своими руками требуются особые знания и навыки, поэтому чаще всего строительство трубы, как и камина или печи, выполняет профессиональный печник.

Опытные мастера создают сложные, функциональные конструкции в виде змейки для более эффективного отопления, оборудуют воздухозаборные каналы и окошки. Кладка кирпичного дымохода простейшей конструкции выполняется следующим образом:

Важно! В процессе выполнения распушки, выдры и изготовления оголовка, приходится резать кирпич для получения необходимого размера. Чтобы обеспечить гладкость внутренней поверхности канала дымоудаления, нужно выполнять резку аккуратно и ровно. Печные мастера с опытом одним движением раскалывают кирпичи до нужного размера, однако, проще и быстрее пользоваться шлифовально-отрезной машинкой.

Ошибки при монтаже

Просчеты, допущенные в процессе строительства дымохода из кирпича непрофессиональным мастером, ведут к финансовым потерям, возгораниям и повышению риска отравления угарным газом.

Сложность в том, что после завершения недочеты конструкции невозможно исправить, чаще всего единственный выход – полная разборка и реконструкция трубы. Распространёнными проблемами в работе дымоудаления мастера считают:

Кирпичные каналы дымоудаления прослужат века, если не экономить на качественном материале и соблюдать технологию. Чтобы избежать проблем с эксплуатацией отопительного прибора, заказывайте проект дымохода у опытного мастера.
