Тип фундамента свайно ростверковый. Легко и быстро возводим свайно-ростверковый фундамент: плюсы и минусы, технология обустройства. Виды и краткие характеристики металлических винтовых свай

Строительство свайно-ростверкового фундамента распространено в местностях с подвижными глинистыми и песчаными основаниями. Этот тип несущей конструкции применяют в основном для высотных зданий жилого, торгового и промышленного назначения, но более преобладают случаи использования и в частном домостроительстве.

Устройство свайно-ростверкового фундамента

Как ясно из названия, фундамент состоит из свай, обвязанных ростверком.

Сваи могут быть разными 2-х видов:

  • Буронабивные;
  • Железобетонные;
  • Деревянные;
  • Стальные.

На подвиды сваи разделяют по форме сечения: квадратные и круглые.

Основная их задача - перенос и распределение нагрузки от здания на основание по всей длине.

В зависимости от вида, опорные столбы вводятся в грунт по-разному:

  • Винтовые ввинчиваются вручную или с использованием специальной установки;
  • Буронабивные собираются прямо в земле;
  • Железобетонные забиваются копром.

Винтовые можно вкручивать даже около существующих строений без риска сломать часть конструкции.

Монолитный или сборный (подвесной) ростверк играет роль несущей балки, на которую монтируются стены и перекрытия. Он перераспределяет нагрузку от конструкций над землей, передавая ее на сваи. Он может быть железобетонным или деревянным, в зависимости от материала опор и стен. Конструкция ростверка подразумевает расположение над грунтом, по земле его не располагают.

Когда целесообразно использовать свайно-ростверковый фундамент

Монтаж свай и обвязочной балки - процессы трудоемкие и финансово затратные. В каких случаях материальные и ресурсные потери будут потрачены не зря:

  • При высоком уровне грунтовых вод;
  • При рыхлых и слабых основаниях их песка, глины и суглинков;
  • Для строительства деревянных и пенобетонных домов.

Для облегченных домов с каркасно-щитовыми стенами подойдет ростверк из швеллера, деревянного бруса. Для более тяжелых конструкций понадобится бетон монолитный или сборный.

Свайно-ростверковый фундамент для дома из газобетона просто находка: он выдержит нагрузку даже от 2-х этажного дома и сэкономит бюджет относительно выбора основания другой конструкции.

Плюсы свайно-ростверкового фундамента

Тот или иной вид фундамента принимают на основании конструктивных расчетов, где определяют максимальную нагрузку на основание, размер всех составляющих конструкцию элементов. Но все же и перед инженерами часто встает вопрос, какую конструкцию принять, опираясь на результаты исследования. Почему отдают предпочтение свайно-ростверковому фундаменту:

  • Высокая несущая способность опор позволяет использовать их под здания и сооружения любого размера. Они надежно и жестко входят в рыхлый грунт, достигая его твердых слоев. При колебаниях грунта в следствии сейсмической активности или сезонных перепадов температур и влажности, почва двигается, а свая остается неподвижной. Это исключает разрушение здания и нарушение целостности его несущего остова. Из-за этой особенности данный тип фундамента широко применяют в районах, где часто происходят землетрясения.
  • Облегченные стальные сваи подходят для строительства небольших домов и хозяйственных сооружений.
  • Разная длина опорных столбов позволяет устраивать ровное основание для возведения строений на холмистых и гористых местностях, достаточно правильно подобрать из длину и распределить по неровному участку. Этот прием используют при создании многоуровневых домов.
  • Низкая стоимость материала и работы относительно ленточного фундамента.
  • Сваи не боятся грунтовых вод: в глубоких пластах, где происходит опирание, их зачастую нет. Это показатель не принимается к расчетам фундамента.
  • Пренебрегают и уровнем промерзания грунта в регионе или местности, поскольку нижние слои грунтового среза не подвергаются температурным колебаниям, а ростверк с землей не соприкасается. Определять уровень зимнего промерзания бессмысленно.
  • Отсутствие контакта ростверка с землей обеспечивает сухость стен и снижают риск проникновения в дом грызунов.
  • Небольшой срок монтажа и легкость установки;
  • Ремонтопригодность составляющих фундамент элементов;
  • Фундамент не требует подготовительных грунтовых работ, участок не нужно выравнивать, что снижает затраты на его обустройство.
  • Сделать монтаж несущей конструкции еще дешевле можно, заменив труд наемных рабочих на свой. Изучив некоторые инструкции, каждых застройщик сможет без труда самостоятельно обустроить сваи и собрать ростверк.

Внушительный перечень достоинств конструкции располагает к ее выбору. Чтобы не делать поспешных выводов, стоит ознакомиться с обратной стороной медали.

Минусы свайно-ростверкового фундамента

На что надо обратить внимание:

  • Непросто собрать нагрузки, не зная правил расчетов. Примерный подсчет, скорее всего, приведет к перерасходу материала и средств, а недостаток столбов чреват разрушением недостроенного дома или неравномерное его оседание.
  • Неприспособленность свай под тяжелые строения - значительный их минус. Чтобы повысить несущую способность, их диаметр увеличивают, но это создает потребность в серьезной технике монтажа с вытекающими затратами.
  • Сложность с проектированием подвала, которого у свайных фундаментов встречаются крайне редки. При этом есть потребность в укрывании зазора между грунтом и ростверком для защиты от охлаждения, продувания и замерзания.
  • На рыхлых грунтах возможно неравномерное оседание свай с последующей деформацией ростверка. Чтобы этого избежать, под основание столбов закладывают песчаные подушки, компенсирующие движение.
  • При неграмотном монтаже арматуры возможно ее оголение и последующее ржавление, что ослабляет все основание. Но это, скорее, исключение из правила. То же самое качается стальной трубы: если ее материал некачественный, она начнет коррозировать в ближайшее время.

Самостоятельный расчет количества опор под дом

Инженерные расчеты - удовольствие дорогое. Если нет ни денег, ни времени, а свайно-ростверковый фундамент подходит Вам по всем параметрам, можно принять расстояние столбов самостоятельно.

  1. Нарисуйте план дома в масштабе с соблюдением всех пропорций.
  2. Расставьте точки в углах периметра, в местах пересечения стенок.
  3. Под несущие стены сваи ставят через каждые 2-3 метра, но не более. Если расстояние между соседними столбами даже незначительно превышает норму, смело ставьте между ними еще одну точку.
  4. Посчитайте количество.

Для самостоятельного определения диаметра воспользуйтесь таблицей.

Диаметр основания, мм 100 150 200 250 300 400 500
Площадь основания, см2 78,5 177 314 491 707 1256 1963
Расчетное сопротивление грунта, МПа Несущая способность сваи
Крупные пески с любой влажностью Средние 3,5 275 618 1099 1717 2473 4396 6869
Плотные 4,5 353 795 1413 2208 3179 5652 8831
Пески средней крупности с любой влажностью Средние 2,5 196 442 785 1227 1766 3140 4906
Плотные 3,5 275 618 1099 1717 2473 4396 6869
Маловлажные мелкие пески Средние 2 157 353 628 981 1413 2512 3925
Плотные 3 236 530 942 1472 2120 3768 5888
Пылевидные пески, насыщенные влагой Средние 2,5 196 442 785 1227 1766 3140 4906
Плотные 3,5 275 618 1099 1717 2473 4396 6869
Твердые глины Средние 3 236 530 942 1472 2120 3768 5888
Плотные 6 471 1060 1884 2944 4239 7536 11775
Пластичные глины Средние 1 79 177 314 491 707 1256 1963
Плотные 3 236 530 942 1472 2120 3768 5888
Крупнообломочный грунт (щебень, галька, гравий) Средние 5 393 1570 2453 3533 6280 3768 9813
Плотные 6 471 1060 1884 2944 4239 7536 11775

В расчете представлены значения для наиболее часто используемых для частного строительства буронабивных свай. Соберите все нагрузки от конструкций и примерно одинаково распределите их на столбы одного куста (несущая способность). Для центральных опор полученные нагрузки делят на 4, для угловых - на 2.

Глубина забивания определяется, исходя из расчетов. В среднем:

  • Буронабивные - 10-30 метров;
  • Железобетонные - от 3 и 4 метров;
  • Винтовые от 2-х метров.

В зависимости от условий:

  • В сейсмически опасных районах опоры заглубляют не менее 4 м;
  • При опирании на влажные основания - не менее 8м;
  • Согласно СНиП.

Далеко не всегда и не во всех ситуациях можно применять традиционные фундаменты — и плитный. В некоторых ситуациях они становятся слишком дорогими: на их обустройство может уходить до 40-50% стоимости всей постройки. Обычно такое происходит при строительстве в зонах с большой глубиной промерзания (ниже 2 метров) или на нестабильных, слабонесущих грунтах. В таких случаях часто лучшим выходом является свайно-ростверковый фундамент.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

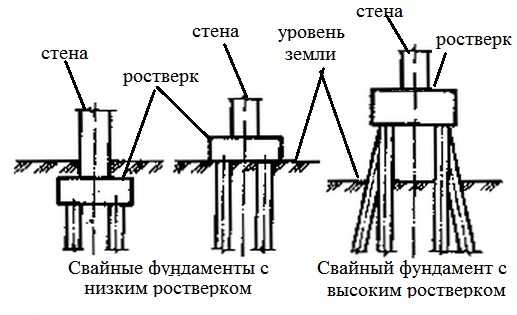

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Когда его можно использовать


Иногда все еще проще: исходят из наименьшей стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный. А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается повышенный запас прочности. Не 1,2, как обычно считают, а 1,4. И все равно, гарантировать никто ничего не может.

Какие сваи использовать

В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:


В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.

Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:


Висячие сваи имеют большую боковую поверхность и значительную часть нагрузки (до 60-70%) передают с ее помощью. Их используют, если несущей способности грунта на достигнутом уровне недостаточно для того, чтобы выдержать всю нагрузку, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основная нагрузка передается поверхностью, а не острием сваи.

Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — . Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.

Расположение свай в ростверке

В большинстве случаев опоры в грунте располагают вертикально. Иногда может потребоваться наклонная установка, причем нескольких штук в одном месте. Такой способ применяют, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.

Сваи могут располагаться точечно — под опорами (колоннами, стойками). Такое расположение характерно при строительстве навесов или устройстве кровли над открытыми площадками. Тогда опоры ставят точно под колоннами, удерживающими кровлю.

Под частные дома небольшой этажности сваи располагают в виде ленты. Ставят их в один ряд, иногда в два или три, смещая друг относительно друга. Иногда в самых нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их располагают кустами: несколько штук на небольшом расстоянии друг от друга.

Как расставить на плане дома самостоятельно

При проектировании свайного фундамента собственными силами обычно поступают следующим образом. На плане здания, нарисованного с соблюдением масштаба, обязательно закладывают сваи в углах и в местах пересечения с простенками. Если они отстоят друг от друга на расстоянии больше 3 метров, между ними ставят промежуточные опоры. Желательно чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.

Принцип прост, но еще нужно определить необходимую площадь свай. А ее нужно рассчитать (скорее, подобрать).

Расчет свайно-ростверкового фундамента

Для того чтобы быть хоть отчасти уверенным в надежности фундамента его желательно хоть приблизительно рассчитать. Для этого потребуется проделать несколько не самых сложных расчетов.

  1. Рассчитывается масса дома (учитываются все материала и примерный вес «начинки»).
  2. Исходя из веса и коэффициента надежности, определяется необходимая опорная площадь.
  3. Так как сваи уже расставлены, можем посчитать их количество.
  4. Дальше подбираем площадь сечения свай. Так как мы знаем их количество, то умножив на выбранную площадь, узнаем общую.
  5. Полученный результат сравниваем с рассчитанной ранее (пункт 4) опорной площадью.
  6. Если площадь, которую нашли на шаге 4 больше той, которую рассчитали на шаге 2, выбранные параметры свай нам подходят.
  7. Если меньше, увеличиваем планируемое сечение свай, снова перемножаем и сравниваем. Так находим требуемую площадь сваи.

Иногда выгоднее не увеличивать площадь свай, а поставить их чаще. Методика расчета при этом не изменяется.

Несущая способность свай разных диаметров в различных грунтах (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Площадь опоры, необходимая для нормального распределения нагрузки считается по формуле:

Где Н — несущая способность грунта (ее можно взять из таблицы). Коэффициент 1,4 применен из-а того, что свайным фундаментам требуется больший запас прочности: мы ведь не знаем, какой грунт находится под всеми сваями. Потому лучше перестраховаться.

Подробнее о расчете опорной площади и подсчете массы дома смотрите в видео.

Технология строительства

Итак, у вас готов проект, или вы сами определились с местом расположения свай, их параметрами, типом и высотой ростверка. Можно приступать к строительству.

Разметка

Сначала снимают весь плодородный слой земли, его вывозят в сад или складывают в одном из углов участка. Площадку под фундамент выравнивают. Затем, с использованием колышков и шнуров, размечают границы дома. Причем, натягивают два шнура, отмечающие внешнюю и внутреннюю поверхность стен. Обязательно проверяют геометрию, перемеряв и сравнив все диагонали попарно.

После того, как разметка закончена, можно размечать места установки свай. Они у нас прорисованы на плане и просчитаны, определены расстояния между ними.

Схематическое изображение порядка работ при строительстве свайно-ростверкового фундамента своими руками (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Земляные работы и заливка свай

Как конкретно будут проходить работы, зависит от типа используемых свай. Чаще всего при строительстве дома используют винтовые или буронабивные сваи.

Винтовые можно вкрутить вручную. При закручивании их оголовки выставляют на одном уровне. Его удобнее отмечать при помощи шнуров.

Для буронабивных потребуется или специальная техника, или ручной бур подходящего диаметра. Этими устройствами в нужных местах бурятся отверстия. В готовые скважины опускается выбранная опалубка, устанавливается арматура (четыре прутка ребристой арматуры, связанные между собой). Если фундамент свайно-ленточный, то арматура должна иметь выпуск не менее 60-70 см. Она потом свяжется с ростверком. Последний шаг на этом этапе — заливка бетона.

Свайный фундамент готов к установке опалубки для ростверка. В этом случае использована опалубка из толя или рубероида, свернутого в несколько раз

Устройство ростверка

Если выбран металлический ростверк, его приваривают к оголовкам свай. При работе важно выдерживать строгую горизонтальность: тогда нагрузка будет передаваться равномерно.

Для устройства заглубленного железобетонного ростверка (низкого) понадобится подсыпка щебнем фракции 20-60 мм и его уплотнение виброплатформой. Минимальный слой щебня — 15 см. Чтобы добиться улучшения несущей способности грунта под лентой, необходимо насыпать щебень небольшими слоями (по 5 см) и тщательно его уплотнять виброплатформой. Вокруг свай хорошо уплотнить не получится, но это не столь важно.

На эту подсыпку устанавливается опалубка. Ширина ленты чуть больше ширины стен, высота щитов делается с учетом требуемой высоты цоколя. Сборка щитов и установка упоров в точности повторяет технологию установки

Армирование проводится в большинстве случаев так же, как и при строительстве ленты: два пояса вверху и внизу из ребристой арматуры, поперечные и вертикальные стойки из гладкого прутка меньшего диаметра. Все правила армирования сохраняются. Добавляется только перевязка со сваями. Выпуски арматуры из свай загибаются: один ряд привязывается к нижнему поясу, второй — к верхнему (не забудьте выпуски сделать разной длины). Они должны быть не меньшее 50 диаметров прутка (если арматура используется 12 мм, загнуть нужно 600 мм (50*12 мм)). Схема армирования примыкания сваи показана на рисунке.

Установка закладных деталей

На этом этапе необходимо оставить вентиляционные продухи и заложить трубы и короба, через которые будут подводиться инженерные коммуникации (водопровод, отопление, электричество, канализация).

Если этого не сделать, придется впоследствии долбить бетон. А это для фундамента большое зло, ведь нарушается целостность монолита. Так что все хорошо продумайте: переделывать не будет возможности.

Заливка бетона

Бетон не просто заливают. Его еще и вибрируют. Без этого процесса добиться однородности и высокой прочности очень сложно. Потому обработка бетона фундамента вибратором может считаться обязательным процессом.

Если температура воздуха после заливки бетона находится в районе +20°C, то снимать опалубку можно через четыре дня. За это время бетон наберет примерно 50% от проектной прочности, чего достаточно для проведения следующих работ. Если температура была в районе +10°, ждать придется 10-14 дней. При более низких температурах, условия считаются зимними, и залитый бетон требует утепления или подогрева.

Все готово к заливке бетона: армопояс связан, опалубка выставлена и закреплена (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

При всей своей привлекательности свайноростверковые фундаменты имеют недостатки:

  • Как уже говорилось, из-за того что невозможно определить какой грунт находится под каждой из свай, прогнозированию его поведение почти не поддается.
  • В таких постройках невозможно оборудование подвалов.
  • При высоких ростверках требуется каким-то образом закрывать зазор: там любят селиться животные и насекомые.

По причине дороговизны и сложности в установке на уклонах и появился новый тип фундамента – свайно-ростверковый. Его особенность в том, что это комбинация ленточного и столбчатого типа фундаментов и он используется при строительстве зданий на уклонах. Для горных районов такой тип фундамента считается приоритетным, хотя и стоит довольно дорого ввиду своей конструкции и сложности проектирования.

Что это за тип фундамента

Ростверк – это плита или балка, которая связывает между собой сваи непосредственно на поверхности земли. Это фактически основной несущий железобетонный пояс, на который уже затем монтируются несущие стены самого здания. Как правило, при проектировании и расчете ростверка используются подробные чертежи всех элементов, ведь основная нагрузка ложится непосредственно на сами плиты.

Соответственно, в любой схеме такой конструкции уже предусмотрены расчеты допустимых нагрузок на каждую сваю отдельно, а также на плиты основания. Также стоит учитывать, что ширина ленточного основания существенно больше самых стен. Это делается с целью распределить массу несущих конструкций здания по всей плоскости плит и обеспечить хорошую устойчивость даже при непосредственных подвижках отдельной опоры.


Где используется ростверк?

  1. При строительстве бань, технических зданий с небольшой массой несущих конструкций;
  2. При строительстве жилых зданий на склонах с большим углом наклона;
  3. Если необходимо сделать встроенный в глубине гараж или подвал;
  4. Когда во время геодезических исследований почвы обнаружено расслоение, особенно при комбинировании глинистой и песчаной почвы;
  5. При реставрации каменных и бетонных оснований зданий старой постройки, если обнаружено проседание отдельных углов. Тогда под основу подводятся специальные опоры, затем проводится заливка платформы и уже затем разносится по внешней части несущий ростверк.

Выбор свай для будущего основания

Как правило, свайно-ростверковый фундамент своими руками сделать относительно сложно, но технически возможно. Для этого сначала подбирается тип свай, а они бывают железобетонные, бетонные, металлические и даже деревянные.

Сегодня сделать заливку свайного ростверка можно даже с готовыми сваями, которые забиваются в почву пневматическими молотами, но стоит такая технология дорого и чаще используется при строительстве больших промышленных, административных и жилых зданий.

Также есть так называемые инъекционные сваи с диаметром до 120 мм и единственным арматурным прутом, но они используются исключительно для усиления и ремонта уже существующих фундаментов.

Расположение свай в ростверке

  1. Одиночная свая – тут каждая свая расположена под своей опорой, а все опоры соединены в единое целое армированием;
  2. Ленточное соединение. Предусмотрено равномерное распределение всех свай и их расстояние указано в чертеже;
  3. Полосное расположение свай используется при строительстве массивных и больших зданий;
  4. Расположение кустами. Целый пучок свай установлен в одном месте и принимает на себя повышенные нагрузки;
  5. Расположение полем. Это тот случай, когда над сваями залита монолитная плита, а все сваи установлены в шахматном порядке по схеме с четкими расчетами длины каждой единицы.

Возведение свайно-ростверкового фундамента

  • Определение типа грунта и его структуры. Тут желательно получить геодезический разрез почвы с подробными данными по каждому слою почвы. Ведь сваи часто забиваются на глубину до двух метров;
  • Подготовка котлована или траншеи. Ее желательно делать на ровных поверхностях, на уклонах она не дает никакой эффективности. Оптимальное решение – это подготовка небольших углублений, в которых делается песчаная подушка;
  • Установка опалубки. Ее можно делать, а можно и нет. Если частник готов сделать своими руками фундамент с несъемной опалубкой, тогда такой фундамент будет иметь отличные гидроизоляционные характеристики;
  • Теперь можно проводить процесс углубления готовых свай или заливать арматуру бетонной смесью . Отверстия под сваи бурятся специальной техникой, затем внешние контуры закрываются рубероидом. Внутри скважин устанавливают асбестовые трубы, которые дополнительно армируют для увеличения прочности несущей конструкции. После полной установки свай начинается процедура заливки свай бетоном и создания промежуточной подсыпки;
  • После того, как сваи наберут заданную прочность, проводится армирование каркаса по всему горизонтальному периметру . Армирование нужно обязательно залить бетоном.

Ошибки при проектировании и монтаже железобетонного ростверка


  1. Отсутствие четкого проекта с подробным расчетом всех мест расположения свай, их толщины, длины, а также геодезической карты территории.
  2. Не предусматривается четкая жесткая связь между столбами свай и несущей плитой. Если зимой грунт начинает промерзать, тогда он расширяется. В результате под нижней частью утепленного перекрытия грунт охлаждается медленнее и возникает разнонаправленная сила. Эта сила стремится опрокинуть столб, мерзлая земля давит на верхние слои столба, а нижняя берет нагрузку на себя. В результате столб начинает наклоняться, а если они не зафиксированы жестко сверху, тогда однозначно их вырвет из пазов залитого ростверка.
  3. Не предусматривается в нижней части ростверка воздушная подушка. Если не удаляется подсыпка под ростверком, тогда через сезонные изменения температур на нее будет воздействовать значительная сила. Она со временем приведет к разрыву опорных площадок, повреждению ленты ростверка. Чтобы такого не случилось, во время заливки на дно котлована ложатся пенополистирольные плиты, которые играют роль амортизатора и защищают от промерзания почвы.
  4. Неправильно проведенный расчет допустимой глубины погружения свай. Если они забиты не достаточно глубоко, тогда в этом месте здание даст просадку, возникнет перекос несущей конструкции и заваливание одного угла. Со временем разрушается сама плита через чрезмерные нагрузки и цоколь здания. Также через неправильные расчеты или проект конструкции ростверка возможно резкое поднятие одной или нескольких свай, а это неизбежно влечет за собой разрушение перекрытий с дальнейшим уничтожением самого здания.
  5. Неправильно сделан расчет несущей способности основания. Эту ошибку часто можно встретить в начинающих проектировщиков без опыта работы и практики. Тут проблема состоит в неправильном выборе типа почвы, ведь весь расчет именно на этом и основан. Наибольшей несущей способностью обладают скальные породы и каменистые грунты, наименьшей - мелкозернистые песчаные грунты. Если ошибиться в расчетах есть риск того, что будущая постройка будет со временем постоянно погружаться в землю, и этот процесс будет очень сложно остановить. Поэтому тут нужна полноценная схема расположения, длины и диаметра каждой сваи.

Еще недавно в строительстве были распространены только четыре вида фундамента – свайный, ленточный, плитный и столбчатый. Причем предпочтение отдавалось в основном ленточному – его закладывают ниже точки промерзании грунта, благодаря чему здание стоит надежно, но обходится этот нулевой уровень дорого. На сколько? На целых 45% сметной стоимости всех работ! Вот почему новый финский тип устройства нулевого уровня - свайно-ростверковый фундамент – стал так быстро приобретать популярность. Особенно тот его подвид, который сооружается в несъемной опалубке. И выходит он в пределах 10-25% общей сметной стоимости на баню – все благодаря тому, что не нужно ставить щиты и монтировать их деревянными брусками, и демонтаж затвердевшего бетона также не нужен.

А еще свайно-ленточный фундамент (его еще называют так) отлично справляется со своей задачей на склонах, участках с неровным рельефам и на неустойчивом грунте. Если баня планируется массивная и не с одним этажом – как раз такой нулевой уровень выдержит все.

Что такое ростверк и зачем он нужен?

Ростверк – это плиты либо балки, которые и связывают между собой сваи уже на поверхности земли. Такая конструкция фундамента просто идеальна для бань, которые возводятся по каркасной технологии и их основные элементы связаны со сваями, и когда ширина ленточного фундамента планируется слишком широкой.

Итак, в таком фундаменте для бани ростверк может быть монолитным, сборным и сборно-монолитным. Если он монолитный, из бетона с опалубкой – это еще и ленточный фундамент на буронабивных сваях, который не менее прочный и долговечный.

Какие сваи лучше для такого фундамента?

По материалам сваи могут быть железобетонными, бетонными, металлическими и изредка деревянными. Также различают висячие сваи, передающие нагрузку бани на боковые поверхности, и сваи-стойки – которые этот же вес передают уже на материнский грунт.

Современный свайный фундамент с ростверком делается сегодня и с набивными сваями, которые удобно укладывать в подготовленные отверстия прямо на месте строительства, и инъекционными – они заливаются в неширокие отверстия до 12 см с одиночной арматурой. Неплохая альтернатива и забивные сваи – готовые столбы, которые забиваются в землю специальной техникой.

Как правильно расположить сваи в ростверке?

Всего существует 5 способов расположения свай в свайно-ростверковом фундаменте:

  • Одиночный – когда сваи находится каждая под своей опорой.
  • Ленточный – когда они равномерно расположены по всему периметру бани.
  • В виде полос – когда сваи ставятся в 2 и более рядов в ростверке большой длины. Это для огромных и массивных бань с бассейнами и этажами.
  • Кустами – сваи находятся в местах высокой нагрузки и под несущими колоннами.
  • В виде поля – сваи расположены рядами или в шахматном порядке под ростверком больших размеров.

Возведение такого фундамента в пошаговом рассмотрении

Сваи для такого фундамента понадобятся с круглым сечением, а в землю они будут вводиться благодаря работе строительного бура. После бурения скважин в них будет закладываться песчаная подушка в слой 30 см. Подготовьтесь к тому, что свай будет много – и в основании стен, и на углах ленты, причем на расстоянии не менее 1,8-2 метров друг от друга. В качестве гидроизоляции такого фундамента традиционно используют асбестоцементные трубы и те, что делаются из обычного рубероида с помощью лески.

Самый простой вариант свайно-ростверкового фундамента – это сваи, заглубленные на 2 метра и удаленные друг от друга на 3 м, и ростверк в земле на 20 м. А внутри ростверка тогда можно устроить подпол на песчаной подушке или стяжке – тогда не нужно будет гидроизоляция. Дешево и сердито, как любят говорить в России.

  • Шаг 1. Проводятся разведовательно-изыскательные геологические работы, которые позволяют понять, какой именно грунт на участке и насколько он однороден. Причем, если нет возможности привести специалиста, нужно хотя бы все это проделать в примитивном смысле – ведь известно, что характеристики грунта могут оказаться разными в пределах совсем небольшой площади. Кроме того, важны и такие параметры, как ветровая нагрузка, вес строительных материалов бани и величина уклонов рельефа – все это тоже берется за основу.
  • Шаг 2. Подготавливается песчаная подушка для железобетонной ленты фундамента – чтобы вся конструкция была максимально защищена от механического воздействия почвы.
  • Шаг 3. Делается традиционная опалубка, как для ленточного фундамента – по тем же принципам. Что касается свайно-ростверкового фундамента с несъемной опалубкой, то роль «посуды» в нем выполняет экструдированный пенополистирол «Пеноплэкс» или «ТермоМонолит». В итоге сам фундамент получается теплый и даже гидроизолированный. А все мостики холода устранят стеклопластиковая арматура и СВТ-стяжки.
  • Шаг 4. Делаются сваи. Отверстия для их бурятся специальной техникой, потом их обсаживают рубероидом или подобным ему листовым материалом – в расчете на то, что верхняя часть размещается на уровне земли. Причем асбоцементная труба может использоваться в качестве обсадки. А вот внутрь отверстия ставятся четыре нитки арматуры – связанные с собой так, чтобы их верхняя часть выходила из сваи и связывалась с ростверковой арматурой. Туда же и происходит потом заливка бетона.

Но перед армированием ростверка сначала гидроизолируется от него верхняя часть свай – количество материала рассчитывается в индивидуальном порядке. А вот арматура, которая выпущена из свай, крепко связывают с арматурой ростверка. После набирания им 50% прочности, подсыпку можно убирать и будет получен ростверк над землей – опираться на грунт он не должен.

  • Шаг 5. Сваи и ленты армируются воедино и заливаются бетоном – для этих целей лучшей всего использовать строительную вибротехнику. Это и есть, по сути, ленточный фундамент на сваях, который официально называется – «свайный фундамент с монолитным ростверком». Причем сваи заливаются первыми – и, только через большой промежуток времени можно бетонировать всю железобетонную ленту. А, точнее, ровно через неделю, когда бетон уже наберет половину своей марочной прочности, начинаются работы по ростверку. Итак, сначала сооружается опалубка, куда засыпается песок или закладывается пенополистирол. Это необходимо, чтобы поднять ростверк над землей и подровнять дно опалубки по верхней части свай. К слову, этот фундамент заливать можно бетоном собственного производства.

Но есть у свайно-ростверкового фундамента и свои недостатки. Во-первых, цокольного этажа у парной с ним не будет, под тяжелые стены такая конструкция не ставится, и сами расчеты свайно-ростверкового фундамента достаточно сложны. Но для обычной русской бани вариант – почти идеальный.

В статье будет рассмотрен свайный фундамент с ростверком. Не всегда можно применить традиционные конструкции - плитные или ленточные. Иногда они становятся чересчур дорогими, только на изготовление фундамента уйдет до 50% общего бюджета. Как правило, применяют свайный фундамент такого типа в тех случаях, когда происходит строительство на территории, на которой глубина промерзания почвы более двух метров. Нередко такие фундаменты возводятся на слабонесущих и нестабильных типах грунтов.

Особенности конструкции фундамента

Что такое фундамент на сваях? Это знают все - это определенное количество столбов, которые забиваются в грунт. Причем нижний край находится на глубине промерзания грунта. Но такая конструкция в чистом виде применяется на практике довольно редко.

Причина заключается в том, что достаточно сложно распределить нагрузку, которую создает дом на все сваи. На одной окажется большая нагрузка, а на второй - меньше. Именно по этой причине свайные фундаменты применяются, как правило, в конструкциях с малым весом - под срубы из бруса или бревна, каркасные дома.

Брусья или бревна обладают одним хорошим качеством - они позволяют перераспределить нагрузку равномерно на все точки опоры. Постройки из других материалов справляются с такой задачей намного хуже. Но вот устройство свайного фундамента с ростверком таково, что в нем нет недостатков, указанных выше. Поэтому его можно без проблем применять в конструкциях из кирпича или блока. Конструкция состоит из нескольких свай и ленты (обычно изготавливается из чистого бетона или с применением металлической арматуры), которая связывает все точки опор. Именно такую ленту и называют ростверком.

Особенности ростверка

Ростверк является частью фундамента, которая объединяет верхние части свай. Он принимает всю нагрузку, которую создает конструкция, а за счет своего устройства замкнутого типа он ее равномерно перераспределяет на все сваи. Ростверк бывает таких типов:

  1. Бетонным.
  2. Железобетонным.
  3. Металлическим.
  4. Деревянным.

Также железобетонные и бетонные можно разделить на две подкатегории - высокие и низкие.

Первые располагаются существенно выше уровня земной поверхности. Очень часто ростверки изготавливают из металла - в ход идут квадратные металлические трубы, швеллеры с большим сечением. А вот устройство бетонного ростверка оказывается намного сложнее.

Особенности работы ростверка

Как вы понимаете, дом дает разную нагрузку в помещениях. Ведь в нем мебель, отделка, различные приборы и вещи распределены неравномерно. Само собой, нагрузка на опоры тоже окажется разной. При помощи ростверка получается преобразовать все нагрузки таким образом, чтобы на сваи, установленные под ним, воздействовали одинаковые силы. Это качество очень полезно, так как позволяет добиться стабильности всей конструкции.

Если сваи будут нагружены равномерно, то уменьшается вероятность того, что они будут по-разному усаживаться. Если фундамент будет усаживаться неравномерно, то обязательно появятся на нем и стенах трещины. Устройство свайно-ростверкового фундамента отличается высокой стабильностью. Но все равно не избавилась конструкция от основного недостатка свай - неизвестно, какой тип грунта находится возле них.

Стоит ли использовать сваи?

Архитекторы не очень доверяют конструкциям, в основе которых находятся сваи - заранее спрогнозировать поведение их в грунте почти нереально. Возле одной сваи грунт будет плотным, а рядом с двумя соседними - рыхлым. И произойдет неравномерная усадка всего дома.

Но существуют более предсказуемые конструкции, о которых мы поговорим дальше. В частности, с ростверком, который отличается высокой прочностью. Но и стоимость его довольно высокая.

Ленточные фундаменты на сваях

Низкие типы ростверков хороши тем, что их поведение можно предугадать. Начинаются ростверки такого типа значительно ниже уровня земли. А изготавливаются из простого бетона или армированного. Нужно отметить, что арматура, выходящая из свай, соединяется механически с арматурой самого ростверка. Стоит также отметить, что утепление ростверка свайного фундамента производится так же, как и ленточного. Материалы при этом используются те же. Конструкции очень похожи.

У нас ростверком называется ленточный фундамент мелкозаглубленного типа. Изготовление его производится по такой же технологии. А отличие в том, что дополнительно есть связь со сваями, которые существенно повышают устойчивость и надежность всей конструкции. Фундаменты такого типа называют свайно-ленточными или ленточными на сваях. Они без преувеличения считаются идеальными, так как они сочетают в себе все преимущества обоих видов фундаментов, а недостатки компенсируются.

Работа фундамента

Работа происходит следующим образом. Вся нагрузка, которую создает дом, воздействует на ленту из бетона. Так как имеется продольная арматура, силы распределяются равномерно по всей площади опоры. Частично нагрузка уходит в грунт, остальное принимают сваи. И нужно отметить одну особенность - усадка и нагрузка равномерны, так как эти параметры выравниваются при помощи ленты. Желательно, чтобы был установлен на глубину промерзания свайный фундамент с ростверком.

В зимнее время на фундамент воздействуют силы пучения - в этот момент можно увидеть все достоинства ленточной конструкции на сваях. Когда пучинистый грунт воздействует на ленту конструкции, сваи не позволяют сместиться фундаменту. В этом случае уменьшается вероятность перекоса здания. От воздействия пучинистых грунтов можно избавиться, если фундамент залить ниже точки промерзания. Но затраты на такую конструкцию довольно большие, использовать ее не рекомендуется.

В каких случаях можно применять свайно-ростверковые фундаменты

А теперь давайте поговорим о том, в каких случаях использование фундаментов такой конструкции просто необходимо:

  1. В случаях, когда слабонесущие и нестабильные грунты уходят на большую глубину. Как правило, это почвы карстового, торфяного, лесового типов, а также растительные, плывуны, плодородные, у которых толщина свыше полутора метров. Нагрузку необходимо передавать на грунт более плотный, который располагается значительно ниже. Как вы понимаете, выкопать траншею и достичь грунта с высокой несущей способностью достаточно сложно. А строительство фундамента окажется достаточно дорогим - поэтому использование свай является выходом из ситуации.
  2. При строительстве на участке, на котором наблюдается большой перепад высот. При сооружении фундамента оказывается проще применять сваи с различной высотой, нежели выравнивать поверхность или заливать ленту на большой глубине, дабы немного компенсировать неровности.
  3. Если грунтовые воды расположены слишком высоко. В этом случае важна только высота ростверка свайного фундамента. Стоит отметить, что при возведении свайного фундамента не имеет значения, на какой глубине располагаются воды. Главное, чтобы под так называемой пяткой располагался грунт, у которого высокая несущая способность. Уровень, на котором находятся грунтовые воды, может повлиять только на вид ростверка. В случае если вода близко к поверхности, нужно делать высоким ростверк. А если воды глубоко, допускается делать и низкую конструкцию.
  4. Если строится здание на жестком грунте. При возведении ленточного или плитного фундамента необходимо проделывать большой объем земляных работ. В этом случае применение свай оправдано.
  5. При строительстве каркасных домов нет смысла возводить ленточный фундамент - это просто трата денег. Запас прочности оказывается неоправданно высоким, лучше всего выбрать свайно-ростверковую конструкцию.
  6. Если суммарная масса сооружения свыше 350 тонн, лучше всего возвести свайный фундамент с ростверком. Ленточные или плитные конструкции будут слишком массивными, да и дорогими.

Стоит все же заметить, что самыми надежными типами фундамента считаются ленточные и плитные. Но если нет средств возводить такую сложную конструкцию, а запаса прочности большого не требуется, допускается применять свайно-ростверковый тип.

Какие бывают сваи?

Как правило, при строительстве применяют абсолютно все типы свай. При выборе нужно обращать внимание только на вид грунта и предельно допустимую нагрузку, которую создает здание. Сваи можно изготовить из бетона или металла, крайне редко их делают из древесины. Сечение либо квадратное, либо круглое. Делать армирование ростверка свайного фундамента необходимо, чтобы вся конструкция оказалась максимально прочной.

Можно выделить такие типы свай по виду установки:

  1. Забивные - монтируются без использования выемки грунта или бурения. Их забивают в грунт при помощи специальной техники. Именно по этой причине в частном строительстве они применяются редко.
  2. Буронабивные - в грунте необходимо проделать скважину, в которую ставится опалубка. После ее крепежа монтируется арматура (она повышает прочность конструкции. После проведенных действий внутрь заливается бетон.
  3. Буровые железобетонные - как и в прошлом случае, необходимо сначала проделать скважину. После чего уже готовые сваи забиваются в нее. Усилий для этого нужно значительно меньше, нежели при установке забивных.
  4. Винтовые - чем-то похожи на саморезы. Изготавливаются они из металла, концы заострены и имеются лопасти. С их помощью происходит разрезание грунта. Если необходимо на большую глубину установить сваи, без специальной техники не обойтись. Но при монтаже на глубину до трех метров можно обойтись и без нее.

При строительстве частных домов применяются чаще всего сваи буронабивного типа. Но, как правило, они устанавливаются в качестве опор под небольшие строения - сараи, бани, и т. д.

Формы свай

Отличаются сваи и по форме сечения:

  1. Круглые.
  2. Квадратные.
  3. Треугольные.
  4. Полые круглые.

Нередко разрабатываются и более сложные формы, все зависит от конкретного проекта.

Распределение нагрузки на грунт

Нужно отметить, что свайные фундаменты с монолитным ростверком являются наиболее прочными и крепкими. Но, как вы понимаете, сваи могут распределять по-разному нагрузку на грунт. Существуют такие типы:

  1. Сваи-стойки.
  2. Висячие.

Последние имеют довольно большую боковую поверхность. Именно с ее помощью они передают на грунт львиную долю нагрузки (около 70%). Применяют такие конструкции в тех случаях, когда нецелесообразно заглубляться дальше, а достигнутого уровня недостаточно, чтобы можно было выдержать всю нагрузку. У конструкции имеется пятка, но ее наличие не меняет картины - вся нагрузка уходит на грунт не через острие, а посредством боковой поверхности.

А вот сваи-стойки нагрузку передают посредством острия. Стенки гладкие и неразвитые, а вот в конце делается пятка - расширение, которое позволяет увеличить площадь опоры. Благодаря такой опоре силы пучения не могут поднять весь фундамент. Но для того чтобы опора оказалась качественной, необходимо провести расчет ростверка свайного фундамента. Доверить эту процедуру лучше опытным специалистам.

Как располагаются сваи в ростверке

Как правило, сваи располагаются в грунте строго вертикально, но в некоторых случаях они монтируются и наклонно. Причем допускается установка нескольких свай в одном месте. Этот способ строительства применяют в случаях, когда есть вероятность возникновения горизонтально направленных сил. Хороший пример - если строительство происходит на участке с наклонами.

Также допускается точечное расположение свай под опорами. Это характерно при возведении навесов или строительстве крыши над открытой площадкой. Сваи устанавливаются под теми колоннами, которые удерживают крышу.

При строительстве частного дома небольшой этажности сваи допускается располагать как ленту. Их устанавливают в ряд, а иногда в два или три. Нередко в местах, в которых планируется наличие большой нагрузки на грунт, располагается несколько свай на маленьком расстоянии друг от друга.
