Автономное водоснабжение: как сделать кессон для скважины своими руками. Строительство кессонов для скважины своими руками из различных материалов Высота кессона для скважины

Когда к загородному дому нет возможности подвести водопровод, то остается один выход – пробурить скважину для питьевой воды. Но это только полдела. Для полноценной работы, нужно сделать кессон и обустроить скважину.

Поэтому следующим этапом становится разводка водопровода и установка необходимого оборудования. Вот здесь и возникает резонный вопрос – как сделать кессон своими руками. Ведь от правильности его постройки, прямо зависит снабжение дома чистой водой.

Кессон и его назначение

Фактически, это приямок. Основная его функция это защита скважины от мороза, мусора и талых вод. Поэтому он должен иметь соответствующую глубину. Обычно, высота кессона делается около 2-х метров, таким образом, достигается сразу две цели:

Скважину и разводку водопровода недостает мороз.
При такой высоте удобно проводить профилактические работы.

Еще одно назначение кессона это установка оборудования, необходимого для полноценной работы скважины. А это позволяет сэкономить полезное пространство в жилых помещениях.

Основные требования к кессону:

достаточные размеры для скважинного оборудования и удобства проведения работ;
герметичность стенок;
устойчивость к коррозии;
утепление.

Устройство кессона для скважины довольно простое:

внизу ввода обсадной трубы;
вверху – люк, через который можно попасть вовнутрь;
сбоку – технические отверстия для разводки коммуникаций.

Емкость можно приобрести уже готовую, либо сделать самому. В случае самостоятельно изготовления, обычно используются такие варианты:

из металла;
из бетона, кирпича;
из пластиковой емкости.

При самостоятельном изготовлении, нужно правильно рассчитать размер приямка. С одной стороны, в нем должно уместиться все оборудование, и было удобно его обслуживать. А с другой стороны – значительное увеличение размеров кессона, повлечет за собой большие затраты.

Кирпичный приямок

Изготовление кессона для скважины своими руками из кирпича – это самый простой и доступный вариант для домовладельца. Тем более, для постройки такого сооружения не требуется обладать большим опытом в строительстве.

Материалы для изготовления:

кирпич;
цемент марки М400;
песок, щебень;
доски для опалубки;
арматура, металлический уголок.

Чтобы сделать кессон для скважины из кирпича своими руками понадобится такой инструмент и оборудование:

бетономешалка – можно обойтись и без нее, но тогда процесс постройки мало того, что растянется, но и в разы увеличится трудоемкость работ;
сварочный аппарат;
болгарка;
уровень, лопаты, ведра.

Кирпичный кессон можно условно разделить на три части:

Фундамент и полы.
Стены;
Крышка и люк.

Вообще, еще перед выбором материала изготовления приямка, нужно учесть, что кирпичный кессон для скважины не герметичен. Поэтому нет смысла делать кирпичный приямок, если уровень грунтовых вод на участке выше 4-х метров.

Кирпичный приямок

Как сделать основание для кессона

Вначале необходимо сделать чертеж и правильно рассчитать размеры приямка исходя из габаритов устанавливаемого оборудования. В конструкции можно предусмотреть вывод наружу только люка. Т.е. основная крышка опускается ниже уровня земли, и впоследствии просто засыпается. Такой подход положительно сказывается на микроклимате внутри приямка – он получается теплее, т.к. уменьшается площадь контакта верхней части с воздухом.

Котлован делается на 50-60 см шире приямка. Во-первых, так удобнее работать, а во-вторых, дополнительное пространство потребуется для последующей обсыпки и утепления стен.

После того, как размеры приямка определены, нужно рыть котлован. На этом этапе, определяется технология изготовления фундамента и основания.

Варианта здесь два:

Сделать монолитное основание.
Сделать ленточный фундамент, и подушку из щебня и песка.

Вообще, второй вариант предпочтительнее, т.к. через щебень легко уходит конденсат. А через бетонный пол вода уже не пройдет.

Определить, как правильно делать основание просто. Для этого потребуется исследовать грунт в котловане. Делать это лучше всего весной, т.к. в это время года самый высокий уровень грунтовых вод. Дальше, логика простая, если почва влажна – делается монолитное основание, а если сухая, то можно обойтись подушкой из щебня.

Если требуется заливать основание бетоном, это делается в такой последовательности:

котлован углубляется по всей площади на 20-30 см;
дно засыпается песком и утрамбовывается, в процессе, песок обильно проливается водой. Толщина подушки делается 10-15 см;
после того, как она просохнет, вся площадь укрывается гидроизоляцией. Можно использовать полиэтиленовую пленку или другой материал;
на основание укладывается арматура, толщиной 8-10 мм. Ложится она на подложки, чтобы не касалась дна;
после этого, все заливается бетоном. Слой делается 10-15 см.

К последующим работам, можно переходить, после того как основание хорошо схватится.

Изготовление приямка

Во время кладки стен, нужно предусмотреть места для водопровода и электрики. Для этого сразу заготавливаются гильзы из металлической или пластиковой трубы. Также, стоит сразу предусмотреть организацию вентиляции. Стенки можно делать в полкирпича, этого хватит. Кирпичный кессон фото:

Кирпичный кессон

Этапы изготовления кессона для скважины своими руками:

для кладки нужно приготовить фундамент. Для этого, по периметру ямы делается углубление на 50-60 см. Ширина канавы – 15-20 см. Дно устилается подушкой из песка, толщиной 10-15 см. Дальше используется бут из любых подручных материалов, прокладывается арматура и все заливается щебнем;
в зависимости от погоды, потребуется выждать около недели, пока фундамент застынет. После чего можно будет приступать к кладке стен. На это время, фундамент накрывается пленкой;
выгонять кирпич, обычно начинают с углов. Кстати, для кессона можно использовать б/у материал – так получится гораздо экономнее, а на крепости сооружения это не отразится. Цементный раствор замешивается в пропорции 1 часть цемента к 3 частям песка;
чтобы яма не получилась перекошенной, между углами первого ряда нужно промерять диагонали – это самый простой способ получить правильный квадрат или прямоугольник;
по ходу работ, требуется контролировать ровность кладки при помощи уровня;
как только стены будут закончены, их нужно оштукатурить и вскрыть специальной грунтовкой, а снаружи проложить гидроизоляцию.

Следующий этап это изготовление крышки. Ее можно сделать своими руками из металла или отлить из бетона. Оба варианта будут хорошо работать, но у металла есть один недостаток – он подвержен коррозии.

Изготовление бетонной крышки:

для отливки потребуется сделать опалубку. Проще всего использовать для этого толстые доски;
в опалубке необходимо предусмотреть достаточный по размерам люк, чтобы можно было опустить оборудование и залезть самому внутрь кессона;
люк можно также отлить из бетона, для чего делается дополнительный короб, либо он выкладывается из кирпича;
снизу обязательно ставятся подпорки;
также, в опалубке предусматриваются все необходимые технологические выводы, например вентиляция и летний кран для воды;
толщина крышки делается 10-15 см, примерно по центру выкладывается арматура и все это заливается бетоном.

На этом, основная работа по изготовлению кессона завершатся. После того, как бетон застынет, приямок обсыпается керамзитом, а крышка землей. Изнутри поверхность утепляется пенопластом.

Опалубка для люка

Изготовление металлического кессона

Еще один вариант, как сделать кессон для скважины своими руками, это использовать металл. В этом случае, можно пойти двумя путями:

Сварить кессон из листового металла.
Использовать в качестве основы металлическую трубу.

Оба варианта получаются недешевыми, т.к. материалы и работа влетят в копейку. Но, если умения позволяют сварить его самостоятельно, имеет смысл рассматривать этот вариант. Металлический кессон фото:

Кессон из черного металла

Изготовление

Для изготовления понадобится:

сварочный аппарат;
болгарка;
листовой металл, толщиной 4-5 мм;
профильная труба 40*25 или уголок 50*50 для усиления каркаса;
грунтовка и краска по металлу.

Принципиальное устройство кессона для скважины из металла не отличается от сделанного из кирпича. Разница заключается лишь в том, что металлическая емкость вначале изготавливается, а потом уже устанавливается по месту.

Как самому сделать кессон для скважины листового металла:

вначале делается чертеж, в котором отмечаются общие габариты кессона и все технологические отверстия. Затем рассчитывается раскрой листа;
размечаются и вырезаются металлические заготовки, при этом желательно делать все стеновые панели цельными – каждый сантиметр сварного шва, это потенциальная угроза протечки;
теперь конструкция сваривается. Начинать сборку нужно от дна, к нему прихватываются все боковые панели, после чего по периметру делается обвязка из трубы;
верхняя часть вваривается в последнюю очередь;
в ней нужно предусмотреть люк для входа. Его можно сделать из подходящего по диаметру куска металлической трубы, либо сварить короб высотой 30-40 см из листа;
после обварки кессона, швы нужно проверить на герметичность. Для этого, они изнутри конструкции натираются мелом, а затем, емкость хорошо поливается водой. На меле будут явно видны места протечек;
последний этап – гидроизоляция. Снаружи, лучше всего, обработать кессон битумной мастикой, а углы проклеить гидроизоляцией. Изнутри – вскрыть грунтовкой и краской по металлу.

После того, как краска высохнет, конструкцию желательно утеплить. Для этого, лучше всего воспользоваться пенопластом – он недорогой и обладает низкой теплопроводностью. Чтобы установить кессон, потребуется подъемник, т.к. вес у него получится немаленький.

Установка металлического кессона

Кессон из пластика

У металла, есть один существенный минус – он подвержен коррозии. Чтобы ее избежать, придется периодически обновлять лакокрасочное покрытие. Поэтому, есть еще один распространенный вариант, как сделать кессон своими руками. Это использовать пластиковую емкость.

не подвержен коррозии;
легкий;
просто монтировать;
если приобрести емкость, бывшую в употреблении, получится очень дешево.

Из минусов, стоит отметить низкую жесткость конструкции.

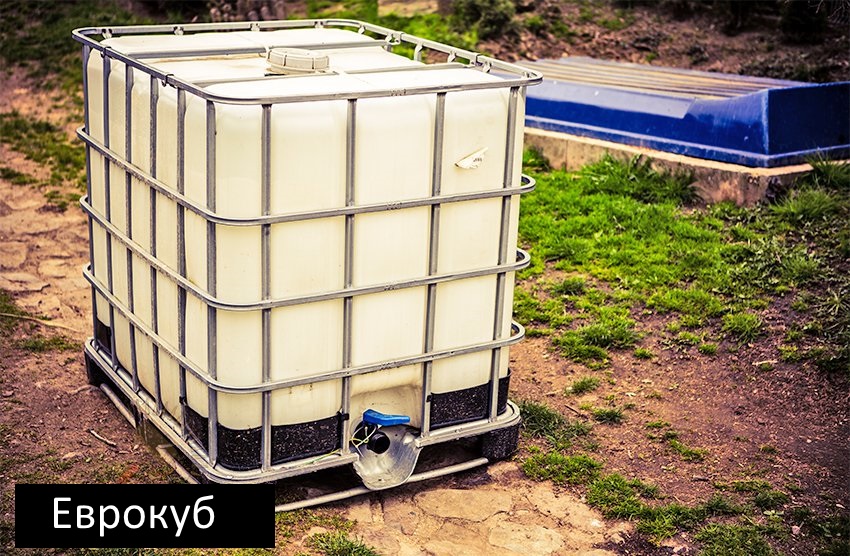

Как сделать кессон из пластиковой емкости:

вначале необходимо определиться с размерами. От этого будет зависеть выбор емкости. Существует два варианта – использовать большую бочку, либо еврокуб;
при выборе емкости, стоит обратить внимание на размеры крышки – лучше всего, чтобы ее диаметр позволял опустить внутрь оборудование без дополнительного расширения;
подготовка бочки, заключается в проделывании необходимых отверстий под водопровод и ввод обсадной трубы.

Основной минус таких кессонов, заключен в их малом весе. Если почва на участке пучинистая, то зимой, емкость может быть запросто вытолкнута наружу. Или еще хуже – сплющена давлением промерзшего грунта.

Утепление пластиковой емкости

Поэтому перед установкой, требуется правильно подготовить котлован. Для этого, на дне делается песчаная подушка, а сверху заливается бетонная стяжка с армированием. После того, как кессон будет установлен, его нужно залить бетонным раствором.

В качестве основы берется керамзит – это послужит утеплением. Толщина заливки делается 20-30 см. Предварительно, бочку можно укатать алюминиевой фольгой. Поскольку кессон опускается ниже уровня грунта, для люка делается опалубка и заливается бетоном.

Верхняя часть входа обвязывается металлическим уголком, а на полученную раму приваривается крышка. После того, как бетон просохнет, кессон засыпается землей.

Таким образом, есть несколько вариантов для самостоятельного изготовления кессона. У всех из них, есть свои плюсы и минусы, но самое главное, что все они будут хорошо справляться со своими функциями. А какой способ изготовления выбрать, каждый должен решить для себя сам.

Видео

Кессон для скважины – это герметичное сооружение в земле над скважиной, глубиной до 2 м. Кессон изготавливают из пластика, кирпича, бетонных колец, металла и бетона. Кессоны бывают цилиндрической, прямоугольной и квадратной формы.

Внутри кессона для скважины находится:

Манометр и другая автоматика.
Фильтры.
Насос.
Бак расширительный.

Для чего нужен кессон для скважины?

Кессон делается для того чтобы защитить скважину и оборудование для закачки воды:

От замерзания воды в насосном оборудовании зимой.
От попадания грунтовых вод.
От посторонних людей.
От попадания в скважину, а значит и в воду, лягушек, мышей и различных насекомых.

Как сделать кессон для скважины – начало работы

Для начала нужно определиться, из какого материала будет строиться кессон.

Затем следующее:

Выкопать вокруг скважины яму, глубиной приблизительно 2 м, а диаметр должен быть на 20-30 см больше диаметра самого кессона.
Яма выкапывается такой величины, чтобы все оборудование для скважины поместилось, снаружи должен быть только люк.

Как сделать кессон для скважины из бетонных колец

Чтобы сделать кессон для скважины из бетонных колец, делаем следующее:

Дно цилиндрической ямы заливаем бетонным раствором.
Даем бетону полностью схватиться и просохнуть, а затем дно очищаем и моем от упавшего сверху грунта.
Измеряем высоту бетонного кольца и намазываем бетонным раствором такую же высоту в яме, а затем устанавливаем кольцо.
После 1-го кольца устанавливаем таким же способом 2-ое, и следующие.
Если при установлении колец сверху упал грунт, убираем его и выбрасываем наверх.
После установки бетонных колец замазываем бетонным раствором все швы.
На верхнем бетонном кольце из кирпичей делаем сооружение, своеобразный колодец, чтобы высота люка была на 15 см выше над уровнем земли. Это нужно для того чтобы не затекала внутрь талая вода.
Закрываем колодец утепленным люком.

Как сделать кессон для скважины бетонный

Бетонный кессон делаем так:

Выкапываем яму.
Устанавливаем в яме опалубку.
Затем устанавливаем в яме из арматуры решётку.
Обрабатываем дно и стены бетонным раствором, оставив отверстия для подводки труб и электрического кабеля.
Сверху надстраиваем из кирпича оголовок, закрываем утепленным люком.

Как сделать кессон для скважины из кирпича

Такой кессон не подходит, если в вашем районе близко грунтовые воды. Он может пропускать внутрь воду.

Кессон из кирпича можно сделать двумя способами:

Кирпич плотно прилегает к стенке.
Стенки ямы по размеру больше, чем кессон, и пространство между кессоном и ямой засыпается грунтом.

Кверху кессон сужается, выступая над поверхностью земли, и накрывается утепленным люком.

Пластиковый кессон для скважины

Пластиковые кессоны самые распространенные теперь. Изготавливают такие кессоны из пластика, толщиной 2 см, разной расцветки.

Пластиковый кессон строить не нужно, его покупают готовый и устанавливают в яме.

Преимущества пластикового кессона:

Небольшой вес – его можно установить самому, без специального крана.
Невысокая цена.
Долговечность.
Не нуждается в утеплении.
Герметичен – грунтовая вода, если находится близко к поверхности, не попадет внутрь.

Недостаток у пластикового кессона только один – он недостаточно жесткий, что может привести к его деформации под воздействием внешних факторов.

Но эта проблема решается довольно просто: по периметру ямы покрываем её цементным раствором, даем высохнуть, а затем уже опускаем пластиковый кессон.

Металлический кессон для скважины

Металлический кессон делаем своими руками:

Металлический кессон изготавливается из листа металла, толщиной 0,5 см, используя сварочный аппарат и ножовку по металлу.
Сначала сваривают цилиндр. В нем оставляют отверстия для кабеля и водопроводной трубы.
Затем приваривают к цилиндру дно, вырезав отверстие и оборудовав его специальной гильзой, чтобы легче установить кессон на обсадную трубу на скважине.
Сверху цилиндр оборудуют узкой горловиной с крышкой.
Готовый кессон красят масляной краской сверху и внутри, чтобы защитить металл от коррозии.

Установка металлического кессона:

Перед установкой кессона обсадную трубу обрезают вровень с землей.
Опустив кессон на брусьях, одевают гильзу на обсадную трубу, а затем герметично приваривают её к днищу.
Металлический кессон устанавливают так в яме, чтобы на поверхность выступал только люк, на 10-15 см, остальное все закапывают в землю.
Металлический кессон и крышку внутри нужно утеплять.

Теперь вы знаете, как самому сделать кессон для скважины, чтобы водопровод ваш работал зимой так же хорошо, как и летом.

— процесс трудный, причем не только на этапе непосредственно его создания, но и на этапе подготовки к нему.

Пользуясь услугами специалистов, можно получить желаемый результат в кратчайшие сроки, но с огромными финансовыми затратами. Поэтому все чаще владельцы скважин решаются сами сделать кессон для скважины своими руками.

1 Этапы монтажа кессона

Вопрос о том, как сделать кессон для скважины - достаточно актуален среди владельцев частных домов. Кессон своими руками установить не так тяжело — благодаря чему получится сэкономить немалую сумму, которую пришлось бы затратить на оплату услуг специалистов.

Прежде чем разбираться в том, как сделать кессон (не важно — будь то для подвала или скважины), нужно начинать монтаж с выкапывания вокруг имеющейся скважины котлована. Общие его размеры должны быть больше габаритов кессона на не менее чем десять сантиметров в каждую из сторон .

После этого — можно выполнять монтаж кессона. Не важно, выбрали вы кессон Тритон, или же любой другой - обустройство будет проходить одинаково для любой конструкции.

На дне устройства требуется сделать отметку для отверстия (оно нужно для ). При этом смещение отверстия делать можно так, как вам необходимо, лишь бы обсадная труба, которую заранее нужно обрезать на высоте 300-500 мм от дна самого кессона, пристыковалась к люку.

Теперь следует кессон Тритон (или любой другой), поставить над котлованом так, чтобы оси гильз и обрезанной обсадной трубы совпали.

Затем нужно гильзу приварить к обсадной трубе и завести ПНД-трубы (т.е. линию водоснабжения) внутрь кессона. На этом обустройство кессона — завершено.

1.1 Этапы монтажа кессона (Видео)

2 Назначение и особенности кессона

В первую очередь у многих возникает закономерный вопрос: «что такое кессон?». Кессоном называют устройство, устанавливаемое в водонасыщенном грунте (или даже под водой), являющее собой рабочую камеру, которая полностью защищена от попадания воды .

То есть, проще говоря, кессон создает камеру, предотвращающую попадание внутрь жидкости (в нашем случае - воды). В данном случае — установка кессона для скважины позволяет создать камеру, расположенную над выработкой.

Такое устройство защищает скважину от промерзания и возможного загрязнения снаружи. Обустройство децентрализованного водоснабжения из созданной скважины как раз является той ситуацией, где монтаж кессона просто необходим.

2.1 Разновидности и характеристики кессонов

Всего существует три различных по характеристикам вида скважинных кессонов. Это такие виды, как:

Металлические;
Пластиковые;
Железобетонные.

Первый вид — — наиболее старый. Его использование прошло проверку временем, и он зарекомендовал себя достаточно неплохо. Сделанный из нержавеющей стали, или же, в некоторых случаях — алюминия, он достаточно устойчив к явлениям коррозии.

Благодаря природной гибкости и прочности металла, данный вид кессона лишен возможности появления трещин и разрывов. При изготовлении качественного металлического кессона применяют сталь, толщина которой составляет более трех миллиметров.

Впрочем, такое устройство кессона нельзя оставлять без предварительной антикоррозийной обработки на внешней стороне. Также необходимо и грунтование на внутренней.

Такой кессон для скважины своими руками требует длительного обустройства, однако в длительности эксплуатации он покажет себя более чем хорошо. Срок его работы обычно не меньше нескольких десятков лет.

Тот же кессон Гарант этого вида способен простоять без существенных деформаций в течение нескольких десятков лет, хотя и сама конструкция на вид неопытному пользователю может показаться слабой и хрупкой.

Второй вариант - более новый, хотя и молодым его назвать сложно. Он имеет на порядок больше недостатков. Во-первых, монтаж данного вида кессона требует весьма серьезных денежных вложений. Во-вторых, времени на его монтаж требуется тоже немало (даже больше, чем на обустройство металлического кессона с последующей антикоррозийной обработкой вместе).

Выполнен такой кессон из , что еще раз подчеркивает его дороговизну в приобретении и последующей установке. Учитывая то, что бетон является гигроскопичным материалом, то тут есть и еще один недостаток: требуется повышенная гидроизоляция по наружной стороне кессона.

Но даже такие меры все равно не идеально защищают устройство от попадания грунтовой воды внутрь.

Вдобавок кессон из бетонных колец практически полностью лишен теплоизоляционных свойств. Они, конечно же, есть, но минимальны, и поэтому при заморозках вся конструкция промерзает. В связи с этим со временем, из-за проседания кессона, конструкция деформируется.

Делать такого вида кессон для подвала рискованно именно из-за того, что спустя относительно небольшой промежуток времени (возможно — даже через год-два), деформация может привести к полному выходу из строя всей системы.

Последний вариант - это пластиковая конструкция, которая делается из полимерных материалов. Толщина стенок составляет приблизительно двадцать миллиметров. Надо признать, что данный вид кессона предельно прочный и весьма длителен в сроке эксплуатации.

Огромным плюсом является то, что данный вид кессона вообще не подвержен явлениям коррозии. Монтаж его легок и прост, в отличие от того же железобетонного варианта. Более того, обустройство скважины этим видом кессона лишает вас забот о гидроизоляции и приобретении антикоррозийных дополнений.

Однако, как зарекомендовал себя кессон Тритон, пластиковое изделие нельзя применять для защиты скважин, так как велика вероятность его деформации при большом напоре грунтовых вод. К тому же из-за своей маленькой массы при таких обстоятельствах может попросту всплыть на поверхность.

Рассмотрев отличия различных видов кессона, перейдем к их характерным плюсам и минусам. Начнем с металлического вида. Среди его плюсов можно отметить:

К насосному устройству имеется доступ;
Хорошая защита от проникновения извне;
Дешевизна, о чем говорят многочисленные отзывы;
Легкий монтаж.

Среди минусов можно отметить:

Необходимость теплоизоляции;
Вероятность коррозийных явлений;
Присутствуют сварочные швы.

Пластиковый видимеет следующие плюсы:

Дешевизна;
Небольшой вес;
Простая установка кессона для скважины этого вида;
Длительная сохранность;
Абсолютная герметичность (гидроизоляция).

Минус у данного вида лишь один, и это - отсутствие жесткости материала. Он плохо сопротивляется деформирующим факторам, однако эта проблема легко решается засыпкой цементного раствора по периметру скважины.

Железобетонный вид кессона имеет следующие плюсы:

Прочность и долговечность;
Кессон точно не всплывет, если повысится уровень грунтовых вод;
Дополнительные крепления в грунте не нужны.

Минусы же следующие:

Длительный и затратный монтаж;
Очень слабая гидроизоляция;
Теплоизоляция хотя и есть, но на очень низком уровне;
Из-за огромного веса устройство может прогнуть водопроводные трубы.

К обеспечению водоснабжения своего дома с помощью скважины необходимо подходить с максимальной аккуратностью и даже щепетильностью. Основная проблема заключается в том, чтобы обеспечить нормальную работу насосного оборудования и предотвратить попадание грунтовых и почвенных вод в ствол скважины. Для этих целей лучше всего использовать адаптер или установить кессон для скважины своими руками. Это будет надежнее и дешевле. Место под кессон или адаптер для скважины подготавливают заранее, очищают от растительности и верхнего слоя почвы.

Что дает установка кессона на скважину

После окончания работ, связанных с бурением,потребуется не менее недели для окончательного обустройства устья и горловины скважины. Причин, чтобы провести доводочные работы и установить кессон скважины, несколько:

Прежде всего, потребуется закрыть возможность для попадания грунтовых жидкостей в воду, которую вы будете использовать для питья и бытовых нужд;
Использовать теплоизоляцию, установка которой позволит предотвратить разрушение и проседание устья скважины из-за размораживания трубы в горловине;
Установка кессона на водяную скважину обеспечит защиту насосного оборудования, электрических и гидравлических элементов, водопроводной арматуры и вспомогательных устройств.

Важно! Кроме защиты от климатических и погодных факторов, установка кессона позволит сберечь недешевое насосное оборудование от попыток его хищения или разукомплектования.

Больше деталей и полезной информации о защите скважины и кессоне скважины понятно из видео:

Кессон и обустройство скважины на воду

Кессоном по-французски называют изолированный бокс, предназначенный для установки на горловину водяной скважины. Существуют несколько типовых конструкций кессонов. В зависимости от размеров и материала, можно выполнить монтаж бокса и решить, как утеплить конструкцию самостоятельно.

Чаще всего это кирпичные конструкции или боксы из набора бетонных колец. Самыми лучшими принято считать кессоны из листового металла или полипропиленовые пластиковые конструкции огромного размера.

Помещение под установку должно отвечать следующим требованиям:

Быть прочным и устойчивым на грунте, при любой температуре и осадках;
Иметь хорошую тепло и гидроизоляцию, оборудовано вентиляционным отверстием;
Глубина установки бокса выбирается на 20-30 см ниже максимальной глубины промерзания грунта;
Подведенная внутрь коробки электропроводка должна иметь гидроизоляцию, а водопроводные магистрали одеты в теплоизолирующие чехлы.

Совет! Пол внутри бокса должен закрываться решеткой из резины или перфорированного пластика.

Подготовка к установке кессона

Перед установкой бокса с насосным оборудованием скважину необходимо подготовить к длительной эксплуатации и, прежде всего, обезопасить от риска попадания в устье водозабора неочищенных почвенных и талых вод. Основная опасность состоит в проникновении болезнетворных бактерий и микроорганизмов. Чаще всего отобранную из скважины воду перед использованием не обрабатывают специальными нейтрализующими веществами.

Подготовка к установке заключается в засыпке нерабочего пространства скважины мытым гравием. На одну скважину идет примерно 70-100 литров материала. На следующем этапе необходимо установить в скважину глиняную пробку из тертой и высушенной глинистой массы. После отсыпания пространства между трубой и стенками скважины, оставшиеся несколько метров необходимо залить жидким бетоном. Остатками раствора бетонируют устье в основании металлической трубы, выходящей на поверхность.

Кирпичный или бетонный кессон для скважины своими руками

Самым простым и дешевым способом можно построить кессон на скважине из кирпича или отливкой из бетонной массы в подготовленную опалубку. Размер будущего бокса должен позволять выполнять минимальные работы по обслуживанию насосной аппаратуры, при необходимости заменять ее, ремонтировать с установкой запчастей и узлов.

Типовой размер внутреннего помещения готового кессона чаще всего составляет 1,5х1,5 метра и высотой до 2,5 метров. Последний размер в значительной степени зависит от глубины промерзания грунта в вашей местности. В среднем глубину котлована под установку кессона выбирают около двух метров.

Специалисты рекомендуют перед установкой кессона составить план-схему расположения насоса, напорного бака, электрооборудования, кранов, труб и вентилей. Таким образом, будет понятно, где удобнее всего установить вывод металлической трубы скважины. В некоторых случаях положение вывода смещают от центра к одной из стен.

После изготовления котлована на дно выполняют отсыпку из шлака и делают стяжку из бетона М400. Если почва песчаная, можно не применять армирование. В остальных случаях на пол обязательно необходимо установить сетку из пластиковой или металлической арматуры. Толщина бетонной плиты в итоге должна составить не менее 100 мм. Если корпус кессона предполагается выполнить из кирпича, в этом случае необходимо отступить от стен ямы на 15-20 см. Это пространство впоследствии будет заполнено смесью керамзита и цементного раствора, что позволяет утеплить кессон. Внутреннюю поверхность кирпичных стен необходимо покрыть гидроизоляцией.

Более простым способом будет изготовление кессона отливкой из бетонной смеси. Для этого необходимо вырезать и установить в котлован двойную опалубку из ОСБ или досок. После заливки опалубки смесью бетона на основе керамзита сформируется четырехугольный корпус кессона. Наружную поверхность стен обрабатываем мастикой или гудроном, на внутренней рекомендуется уложить слой вспененного полиэтилена. Таким образом, получим утепленный кессон.

Крышу в обоих случаях выполняют либо под заказ из металлического листа, либо укладывают балки перекрытия из асбестовых труб и заливают бетонной стяжкой. В процессе формирования стен кессона из камня необходимо предусмотреть технологические отверстия для подвода в помещение электропроводки, вывода труб водопровода и вентиляционных отдушин.

Металлический кессон для скважины

Одним из наиболее популярных вариантов кессона принято считать конструкцию из листового металла. В отличие от бетонных или кирпичных боксов, металлический кессон с покрытием получается значительно легче и практичнее. При желании можно купить готовый бокс из оцинкованного или никелированного металла, но стоит такой «домик» на порядок дороже самого дорогого пластикового. Устройство такого бокса легко понять из приведенной схемы.

Металлический кессон достаточно просто можно изготовить и установить своими руками. Чаще всего для постройки бокса используют листовую сталь толщиной 3 мм, реже 4 мм. Конструкция представляет собой каркас из металлических труб или уголка с диагональными распорками. На сваренный каркас электросваркой крепят заготовки для стен, пола и крыши. Каждый шов проваривается дважды с внутренней и наружной стороны.

Потолок бокса усиливают, как минимум, одной двутавровой балкой высотой 100-120 мм. В центре балки приваривают крепление, за которое всю конструкцию кессона можно поднимать с помощью крана. Кроме того, в потолочной плите необходимо вырезать отверстие и установить фланец под крышку. Для входного люка обычно используют готовую пластиковую крышку диаметром 500-600 мм.

После сборки наружную поверхность стен тщательно обрабатывают защитной мастикой или красят составом на эпоксидной основе. Внутреннюю поверхность обрабатывают защитой от коррозии, после чего на стены и потолок укладывается слой теплоизоляции из пенопласта. В потолочной части выполняют установку резиновой или силиконовой муфты, через которую внутрь бокса заводят электропроводку для насоса.

В боковые стенки конструкции вваривают переходные штуцера для подключения внешних водопроводных труб. Прежде чем установить насосный агрегат и напорный бак, в полу вырезают отверстие для металлической трубы скважины. При установке кессона в котлован его вывешивают на стропах и медленно опускают таким образом, чтобы труба скважины вошла в подготовленное отверстие. При необходимости дно котлована подсыпают и выравнивают, чтобы установка кессона была максимально точной. После этого трубу обрезают на высоту 40-50 см, поверх нее одевают стальной стакан из трубы внутренним диаметром чуть больше, чем наружный диаметр трубы из скважины. Установленный стакан приваривают к трубе скважины и к полу кессона.

На следующем этапе выполняют установку электронасоса, напорного бака, переходные водяные магистрали чаще всего паяют из полипропиленовых труб для пластиковых водопроводов.

После установки кессона на скважину пространство между стенами котлована и установленной конструкцией засыпают сначала песком, а затем смесью щебеночного отсева и песка. При правильной установке конструкция бокса возвышается над уровнем грунта на 40-50 см. Интересные подробности установки и обустройства металлического кессона на скважину можно получить из видео:

Заключение

В отличие от кирпичной или бетонной постройки, металлический вариант не требует бетонной фундаментной плиты, поэтому его изготовление и установка происходит значительно быстрее и с меньшими затратами.

При строительстве автономного водоснабжения загородного дома скважина нуждается в защите от попадания в трубу песка, почвы и поверхностных загрязнённых вод. Рассмотрим порядок выполнения работ по сборке и установке кессона, притом в нескольких вариантах с использованием различных материалов.

Для исключения попаданий загрязнений в водоносный слой, сдерживания стенок скважины от обрушения и защиты оборудования водоподачи от промерзания в зимний период, скважина оборудуется кессоном.

В продаже имеются готовые металлические и пластиковые кессоны, отличающиеся формой и размерами, но обустроить кессон можно и самостоятельно, используя и другие строительные материалы.

Конструкция кессона

Для того чтобы соответствовать своему назначению, конструкция кессона должна быть:

герметичной;
прочной и жёсткой;
иметь утеплённую крышку;
иметь размеры, достаточные для размещения оборудования, приборов и возможности их обслуживания.

При этом форма устройства может быть одно- и двухступенчатой, с основанием в виде круга или квадрата.

В днище кессона предусматривается проход под водоподъёмную трубу. В боковой стенке оборудуются проходы для домашнего и уличного водопровода, электрического кабеля, а в некоторых случаях — вентиляционные отверстия с трубами, выходящими выше уровня земли. При использовании тонколистовых материалов основание, боковые поверхности и крышка должны быть укреплены рёбрами жёсткости. В верхней части кессона фиксируется на петлях утеплённая крышка. На вертикальной поверхности монтируются ступени для быстрого и легкого доступа и обслуживания оборудования, а на крышке крепятся ручки.

Изготовление кессона своими руками

На выбор материалов для кессона в первую очередь влияют: трудоёмкость монтажа, доступность и цена материалов, а также наличие опыта работы с ними.

На первом этапе выполняются земельные работы. Нужно выкопать котлован таким образом, чтобы выход обсадной трубы находился не по центру кессона, а был несколько смещён. Так удобнее располагать и обслуживать устанавливаемое в резервуаре оборудование. Дно котлована должно находиться на 0,5 м ниже уровня промерзания грунта, а его ширина должна быть немного больше наружных размеров кессона, на 150-200 мм с каждой стороны для создания песчаной теплоизоляционной засыпки (для тонкостенных кессонов — металлического или пластикового).

Внутренние размеры камеры без установки в нём насосной станции могут составлять 1х1 м (Ø 1 м), с оборудованием — 1,5х1,5 м (Ø1,5 м). Толщина стенок зависит от выбранного материала и его прочностных характеристик.

Одновременно с подготовкой котлована выбирается часть земли под каналы для прокладки водопровода к дому и к кранам на приусадебном участке.

Кессоны из армированного монолитного бетона

Обязательно стенки укрепляются арматурой, учитывая высоту сооружения и стоимость обустройства скважины. Было бы весьма досадно, если бы обрушившаяся стена нанесла серьёзный ущерб системе водоснабжения дома. Так как гораздо проще сделать плоскую опалубку, монолитные кессоны чаще всего выполняют квадратными в основании.

Для работы потребуются:

цемент, желательно не ниже М400;
щебень;
чистый песок;
арматура с вязальной проволокой или арматурная сетка;
гидроизоляционный материал для стен;
пиломатериалы для опалубки;
теплоизолированная крышка или материалы для её изготовления;
бетономешалка, строительные инструменты.

1. Песчаная подушка. 2. Бетонное основание. 3. Стенки кессона из монолитного бетона. 4. Горловина люка. 5. Лестница. 6. Крышка кессона

Заливка опорной плиты

Опорная плита может не армироваться, однако по её периметру желательно уложить ряд арматуры с вертикально закреплёнными прутьями для связки с ней стен для надёжности. Ко второму этапу нужно переходить, когда бетон достаточно схватится, чтобы по нему можно было ходить. Если грунтовые воды расположены ниже уровня днища кессона, опорную плиту можно не заливать бетоном, а просто уплотнить почву и насыпать слой песка и щебня.

1. Опорные колья. 2. Щиты опалубки. 3.Песчаная подготовка. 4. Бетон. 5. Арматура

Вязка арматуры

Земляные стены закрываются гидроизоляционным материалом, препятствующим осыпанию грунта и не позволяющим впоследствии подмывать стены талыми или поливочными водами. По периметру кессона выполняется вязка арматуры на расстоянии от гидроизоляции, равном половине толщины стены. Вертикальные пруты достаточно установить в один ряд через 0,4-0,5 м, подварив их к закладным бетонного основания и перевязав арматурой с соседними прутами. Если в основание заложить пруты на всю высоту кессона, то потребуется только горизонтальная перевязка через 0,4-0,5 м. Высота арматуры должна быть достаточной для крепления на ней горизонтального арматурного каркаса перекрытия.

Подготовка щитов для опалубки и установка

Проще заранее подготовить щиты для опалубки заданных размеров, чем заколачивать гвозди в тесноте. Если щиты готовы, нужно их опустить в котлован и закрепить с внутренней стороны вдоль линии арматурного каркаса на расстоянии, равном половине толщины стены, скрепляя между собой. В местах прохода коммуникаций закладываются отрезки труб или ограждается досками канал прямоугольного сечения. Если закладные не сделаны (например, из-за сложности герметизации опалубки), стену впоследствии нужно будет пробивать перфоратором, пока бетон не полностью окаменел. Если есть желание вмуровать ступени в стены, нужно побеспокоиться о закладных конструкциях до заливки.

1. Внешняя опалубка стенок кессона. 2. Внутренняя опалубка стенок кессона. 3. Распорные брусья. 4. Бетон

Заливка бетонных стен

Стены до самого верха лучше залить в один приём или хотя бы в один день. Заранее подсчитайте необходимое количество раствора и составляющих для его приготовления. Так можно избежать горизонтальных швов в конструкции кессона. При наполнении опалубки нужно периодически трамбовать слои или штыковать прутом в глубину, выпуская воздушные пузырьки.

После того как раствор залит, нужно установить над местом строительства временный навес, защищающий стены от осадков. В жаркую погоду поверхность бетона нужно слегка смачивать, чтобы избежать растрескивания. К следующему этапу можно переходить через 7-10 дней, после высыхания бетонных стен.

Заливка перекрытия

После снятия опалубки на стены укладывается щит, сколоченный из досок, в котором имеется ограждённое отверстие под монтаж крышки, а также проходы для вентиляционной трубы и уличного водопровода. Трубы вставляются в отверстия и закрепляются. Щит накрывается слоем гидроизоляционного материала, а поверх него, на некотором расстоянии от поверхности, вяжется арматурный каркас, закрепляемый к прутам стен. Чтобы обеспечить просвет между каркасом и гидроизоляцией, нужно под арматуру подложить несколько камней. Заливают бетон и дают ему окрепнуть.

Монтаж люка

Собирается опалубка для монтажа металлоконструкции крышки. Покупная крышка или сваренная собственноручно из листовой и профильной стали, устанавливается в опалубку и заливается бетонным раствором. Опалубка снимается, внутренняя сторона крышки утепляется (например, пенопластом). Поверхность кессона, кроме люка, накрывается гидроизоляцией и засыпается слоем почвы до уровня земли на участке.

Немного полезной теории на видео:

Кессоны из кирпича

Кессоны из кирпича имеют сходную конструкцию. Земляные работы и заливка перекрытия выполняются так же, как и в предыдущем случае. Если опорная плита не сооружается, под стенами устраивают ленточный фундамент шириной чуть больше стен и покрывают его слоем рубероида.

Стены, а при необходимости и дно кессона, представляют собой кирпичную кладку. Выкладываются на некотором расстоянии от грунта для организации изоляции из песка, битого кирпича или щебня. Каждый ряд кирпичей следует выкладывать, контролируя горизонтальность уровнем и тщательно накладывая и разравнивая цементный раствор, чтобы не оставалось пустот в кладке. В месте прохода канала для водопроводной трубы в кладку вмуровывается закладная конструкция.

Перекрытие и монтаж крышки выполняются так же, как для монолитного бетонного кессона.

Стальные кессоны

Металлические кессоны можно собрать только на сварке, для обеспечения герметичности. В качестве материалов используют листовую углеродистую, покрытую кузбасским лаком, или нержавеющую сталь толщиной 3-10 мм. Перед работой нужно определиться с размерами, прорисовать будущую конструкцию (с отверстиями, рёбрами жёсткости, ступнями, строповочными петлями и при возможности её детализировать для удобства изготовления. В качестве рёбер жёсткости можно использовать уголок, швеллер или косынки.

Если вы сможете недорого приобрести трубу диаметром 1-1,5 м нужной длины, она послужит отличной основой создания цилиндрического кессона. Самостоятельно из листов проще сварить резервуар с квадратным основанием.

На первом этапе изготовления производится раскрой листов для днища стен и верхней части кессона, включая откидывающуюся крышку. Так как лист достаточно толстый, ручным инструментом его резать очень сложно, резать сваркой или ножовкой по металлу долго. Хороший вариант: попросить порезать металл при покупке согласно размерам вашей конструкции.

При сварочных работах старайтесь выполнять швы максимально качественно, а затем обработайте всю поверхность средством против ржавчины и вскройте изнутри подходящим лаком, а снаружи битумной мастикой.

Земляные работы ничем не отличаются от предыдущих вариантов. Самостоятельно опустить тяжёлую конструкцию в котлован невозможно, вам потребуется аренда спецтехники или устройство блока, тяга от автомобиля и помощник, направляющий кессон на предназначенное ему место.

После установки металлоконструкции на опорную плиту, сквозь отверстия в стенах подсоединяется водопровод, все стыки завариваются, крышка утепляется. Полость между кессоном и земляными стенами нужно засыпать песком, а сверху уложить плодородную почву.

Монтаж кессонов из железобетонных колец

Кессон из железобетонных колец на всех этапах, кроме стен, выполняется так же, как и из монолитного бетона, но стены конструкции составляются из готовых элементов. Экономятся время и силы, но укладка колец потребует привлечения спецтехники с грузоподъёмным оборудованием. Бетонные кольца укладываются друг на друга на раствор из гидроизоляционной цементной смеси. Перед монтажом правильным будет подготовить бетонное основание, особенно если за счёт талых вод весной верховодка в вашем районе может высоко подниматься, уложить гидроизоляцию на дно и стенки котлована, а затем закрепить края на горловине конструкции. Вокруг выполняется песчаная отсыпка и монтаж люка, аналогично описанному выше.

Установка пластикового кессона

Пластиковые кессоны из полипропилена или полиэтилена устанавливаются аналогично металлическим, но герметизацию соединений внутри конструкции к трубам выполняют не сваркой, а монтажной муфтой. Полость между наружной боковой поверхностью и земляными стенами рекомендуют залить бетонным раствором для большей прочности сооружения. После высыхания бетона, «плечи» резервуара засыпаются почвой. Иногда бетонируют весь объём вокруг кессона.
