Снежные зимы несут много хлопот для коммунальных служб и хозяев частных домов, связанных с уборкой снеговых заносов. При чем это касается не только улиц и площадей, но также скатных крыш. Собирающийся там снег представляет потенциальную угрозу, так как в случае внезапного схождения способен царапать кровельный материал и наносить вред находящимся внизу объектам и людям. Один из способов уберечься от подобных явлений – применить снегозадержатели для крыши.
В первую очередь в снеговых барьерах нуждаются крыши со значительным углом ската, где в качестве кровельного покрытия используются профнастил, металлочерепица или фальцевые листы. Помимо гладкой поверхности, эти материалы обладают очень хорошей теплоемкостью, что провоцирует подтаивание снизу накопившегося на крыше снега. В результате эти массы под собственным весом начинают отрываться и «съезжать» вниз по металлическим скатам, как по лотку. Наличие образовавшегося слоя влаги между наледью и скользкой кровельной поверхностью только усугубляет ситуацию, позволяя снежной шапке обрушаться с большой скоростью.
Чем это опасно:
- Повреждается кровля. В регионах со снежными зимами на кровлях скапливаются довольно внушительные массы снега (до сотен килограмм на м²). Во время быстрого схождения они оставляют глубокие царапины на поверхности скатов. Ситуация усугубляется еще и тем, что тот слой снега, который непосредственно соприкасается с кровельной поверхностью, обычно превращается в наледь: усиленная большим весом, она способна серьезно повреждать материал крыши. Если речь идет о металлическом покрытии (фальцевая кровля, профнастил), то на местах таких повреждений начинает появляться коррозия.
- Деформируется стропильная конструкция. Так как речь идет о резкой смене равномерности нагрузки на крышу, это чревато перекосами, деформациями и даже переломами отдельных элементов стропильного каркаса.
- Обрываются водостоки. В момент падения снежная шапка способна отрывать или деформировать водосточные трубы, желоба и прочие детали водоотводной системы.
- Угроза для находящихся рядом с домом объектов. Если рядом со зданием, с крыши которого обрушивается снег, стоит машина, растут деревья и пр., они могут претерпеть серьезные повреждения. Особенно это касается многоэтажных домов со скатными крышами, когда падающая сверху снежно-ледяная масса успевает набрать приличную скорость.
- Опасность для людей. К сожалению, в результате обрушения снега с крыши бывают случаи получения серьезных травм людьми (вплоть до смертельного исхода). Особенно от этого страдают дети или коммунальщики, производящие уборку отмостки и других прилагающих к дому участков.
Причины снежных схождений
Чаще всего лавинообразные схождения снежных и ледяных накопления с поверхности крыши происходят во время весеннего снеготаяния или оттепелей. Как уже говорилось, особенно этим страдают кровли из металла, так как этот материал быстро нагревается, подтапливая соприкасающийся с ним снег. Провоцировать эти процессы может и внутреннее отопления дома: обычно таким образом нагревается металлическая кровля в частных домах с жилой мансардой.
Способы решения
Бороться с обрушением ледяных и снежных скопления с крыши можно разными способами:
- Регулярно чистить крышу . Этот способ сразу обозначает несколько сложностей. Во-первых, не всякая крыша выдержит, если по ней регулярно топтаться (а в снежных регионах чистить снег нужно постоянно). Второй момент – на это не всегда есть время, особенно учитывая сильную занятость современного человека. Также важно учесть момент безопасности, ведь подобная процедура проводится на высоте (а если речь идет о многоэтажном здании – то на большой высоте).
- Локализация снежных накоплений на поверхности крыши. В таком случае они будут удаляться во время весеннего таяния, отводясь в виде влаги через систему водостока.
- Дозировка схождений. В этом случае снеговая масса распределяется на неопасные порции, которые при обрушении не представляют особой угрозы. Такой способ более подходит для местностей с обильными снегопадами, чем предыдущий, так как сохраняет стропильную конструкции от сильной перегрузки.
Второй и третий способ реализуется с помощью т.н. «снегозадержателей» — специальных приспособлений, устанавливаемых на поверхности кровли. Данные изделия представлены в нескольких разновидностях, отличаясь по форме и способу функционирования.
Ситуации, когда снеговые барьеры можно не использовать :
- В теплых регионах с малоснежными зимами.
- На плоских кровлях и крышах с небольшим углом уклона, когда скопившийся снег физически не может обрушиться.
- Если применяется мягкий кровельный материал. Кроме небольшой теплоемкости, такая поверхность имеет характерную шероховатость, что сводит риск лавинообразных схождений к минимуму.
- Если угол уклона больше 50 градусов. Снег на таких кровлях не задерживается.
Виды снегозадержателей
Трубчатые
В состав этих сборных изделий входят трубы и кронштейны. Материалом изготовления может выступать алюминий или окрашенная оцинкованная сталь. Качественные трубчатые снегозадержатели комплектуются опорами из листовой стали толщиной 2-3 мм. Трубы толщиной 1,5 мм могут иметь сечение 20-35 мм: их вставляют в отверстия кронштейнов параллельно друг другу. Опоры фиксируются на карнизные свесы: для достижения большего качества необходимо дополнительно усилить кровельный каркас. Те места, где кровля и опоры соприкасаются, тщательно герметизируются. Для этого используются специальные герметики или уплотнители из стойкой резины (эти материалы обычно включены в состав комплектации изделия).
Трубчатый снегозадержатель
Установка функциональных деталей (труб) производится вдоль нижнего ската, в параллельно срезу. При этом выступать за пределы плоскости стены не рекомендуется, так как это перегрузит край карниза. Таким же образом проводят монтаж и на фронтонном свесе. На скатах длинной свыше 6 м рекомендуется применять двухрядную установку трубчатых снегозадержателей.
Достоинства:
- Высокая прочность. Трубчатыми конструкциями удобнее всего оснащать сложные участки крыши. Также это касается обширных кровель, имеющих крутые скаты и гладкую поверхность.
- Универсализм. Изделия могут комплектоваться самыми разными кронштейнами, в зависимости от типа кровельного материала. К примеру, на поверхности крыши, покрытой сталью небольшой толщины (металлочерепица, профнастил), не всякую разновидность снегозадержателя удается применить (к примеру, снегобарьеры плохо крепятся на выпуклой металлочерепице). В случае же с трубчатыми конструкциями таких проблем не возникает.
К недостатками трубчатых снегозадержателей относят их дороговизну, однако с учетом того, сколько тратится на устранение последствий обрушения снеговых шапок, эти вложения вполне оправданы.
Решетчатые
Обладают схожей конструкцией с предыдущим типом защиты от снега. В качестве несущих опор здесь также применяются кронштейны прибивного или подвесного типа, для изготовления которых используется прочный металл. Роль удерживающих приспособлений выполняется специальными решетками-сетками. За счет увеличения площади сопротивления снежному напору сетчатые элементы способны обеспечить защиту крутых обширных кровель. В первую очередь это относится к промышленным и коммерческим зданиям, хотя допускается их применение и в частном секторе. Решетчатые конструкции обычно тонируются под общий цвет крыши.
Решетчатый снегозадержатель
Достоинства:
- Универсализм. Могут применяться на любом кровельном покрытии.
- Функциональность. Эффективно защищают кровельное покрытие и водостоки.
- Снижает кинетическую энергию снега. Снежные массы не только замедляются при сползании, но и разделяются на более мелкие локации. Это способствуем более быстрому снеготаянию.
- Многообразие конструкций. В продаже представлен широкий выбор решетчатых снегозадержателей по размеру, дизайну и способу изготовления. Наиболее распространены простые модели, состоящие из продольных полос, скрепленные парой уголков.
Так как площадь контакта задерживающих элементов и снега в этом случае очень большая, происходит значительное увеличение нагрузки на опоры. Это предполагает обустройство укрепленной обрешетки, что желательно предусмотреть еще на этапе проектирования стропильной системы. В качестве усиливающих элементов можно применить доски из твердой древесины. Чтобы добиться долговечности и эффективности снегозадерживающей конструкции, потребуется точный расчет нужного числа опор, с учетом размеров и угла наклона ската. Местом крепления кронштейнов может быть только стропильная конструкция, но никак не кровельное покрытие. Сложность монтажа таких систем является их основным недостатком.
Зубчатые
Имеют вид согнутой планки, на конце которой имеется крюк или зубец. Этот тип снегозадержателей в основном применяется на негладких поверхностях кровли, которые и сами способны удерживать снег. В первую очередь это касается битумных и композитных покрытий. Некоторые разновидности кровельного материала изначально оснащаются встроенными зубьями (натуральная, битумная и композитная черепица).
Зубчатые снегозадержатели
Устанавливать или не устанавливать на битумную кровлю зубчатые элементы – вопрос довольно спорный. С одной стороны, такие поверхности не гладкие и плохо проводят тепло, что сводит риск снежных обрушений к минимуму. Однако в регионах со значительными выпадениями снега такая вероятность все же сохраняется, а наличие зубьев снизит потенциал сползающей массы, разрыхляя ее изнутри.
Снегостопоры
Еще одна разновидность точечных снегозадержателей. Чаще всего они используются для усиления решетчатых систем, в количества 5-6шт/м2. Наряду с блокировкой снега, снегостопоры облегчают передвижение по поверхности крыши людей, защищая кровельное покрытие от повреждений. Такая потребность возникает во время обслуживающих и ремонтных мероприятий. Форма изделий этого типа и их крепление может отличаться, в зависимости от типа кровельного материала.
Снегостопоры
Уголковые
Речь идет о согнутых металлических листах, имеющих защитное покрытие: они имеют вид невысоких порожков на кровле. Наряду со значительной простотой следует отметить и малую прочность этих конструкций, так как они изготовляются из того же материала, что и металлочерепица. Согнуть такой лист в 0,5 мм можно даже руками, поэтому об эффективном противостоянии многотонным снеговым нагрузкам говорить нельзя.
Недостатки уголковых снегозадержателей
Некоторое усиление уголкового снегозадерживателя достигается за счет внутренних перемычек. Обычно высота таких барьеров ограничена 6 см, поэтому на скатах уклоном свыше 30 градусов их обычно не применяют. В противном случае снег или перелетает через пластины, или, что еще хуже – сгибает (и даже отрывает) их от поверхности кровли. Довольно часто для увеличения эффективности уголковых изделий они применяются в комбинации со снегостопорами, удерживающих лавину от резкого обрушения.
Что касается достоинств уголковых снегазадержателей, то наряду с их дешевизной можно отметить высокую прочность по отношению к поперечным и продольным нагрузкам. Они являются чуть ли не единственным вариантом для штучных кровель (керамическая или цементно-песчаная черепица). При установке металлических уголков обычно используют многорядовость или шахматный порядок, что позволяет достичь равномерного распределения снеговой нагрузки по всей поверхности крыши.

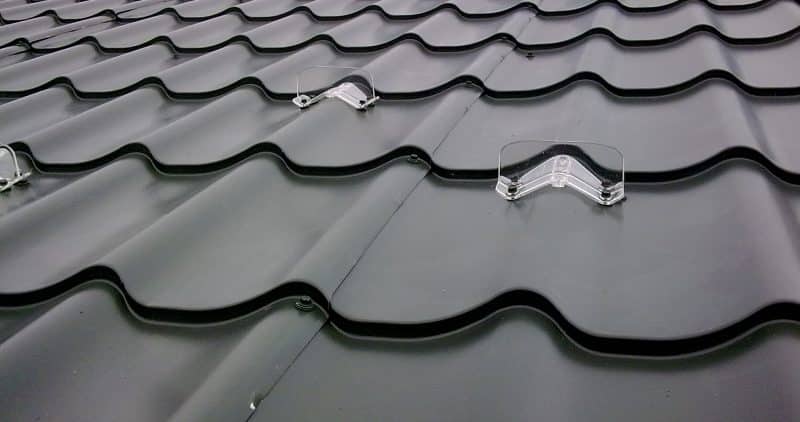

Поликарбонатные
Инновационная финская разработка, намного уступающая по цене обычным снегозадержателям из металла. В качестве материала изготовления здесь используется поликарбонат – стойкий к ударам, морозу и царапинам. Основным достоинством изделий этого типа является то, что для их установки не потребуются отверстия в кровельном материале, т.к. фиксация проводится на клей. Это очень удобно, когда в качестве покрытия крыши используется керамическая черепица, шифер или тот же поликарбонат.
Поликарбонатные снегозадержатели
В последнем случае идентичныее по материалу изготовления снегозадержатели являются единственно возможным техническим решением. Дело в том, что современные поликарбонатные крыши в основном оснащаются легким, имеющим широкий шаг, каркасом. Оснастить такую кровлю обычными снегозадержателями – задача почти невыполнимая, так как для этого нужна густая обрешетка. Единственное возможно решение здесь – использовать изделия из поликарбоната, фиксирующиеся с помощью клея.
В учет в первую очередь берется то, сколько каждая из разновидностей способна задержать снега. Недорогими изделиями со слабыми задерживающими характеристиками можно оснащать пологие кровли в местностях с невысоким уровнем выпадения снега. На обширных крутых скатах их лучше не устанавливать, так как при первом же обильном снегопаде проявится вся тщетность приложенных усилий. Представленные в продаже современные системы способны противостоять нагрузкам в 75-500 кг. Однако эффективность большинства из них ограничено 150 кг. Это предполагает использование многорядного монтажа для подобных моделей. Те же изделия, которые рассчитаны на 300 и более кг, устанавливаются в один ряд.
Даже если расчеты были проведены правильно, рекомендуется ставить больше снегозадержателей, ведь никто не гарантирует равномерность скапливания снега. В учет в этом случае также берется степень скольжения кровельного материала: чем она больше, тем риск лавинообразного схождения снега увеличивается. В некоторых случаях локализировать большие снежные массы на крыше даже опасно, так как не все кровельные покрытия перенесут создаваемую на кронштейнах нагрузку. Если этот момент не учесть, будет происходить вырывание крепления: в таких случаях рекомендуется на одной кровле использовать комбинации из нескольких снегозадержателей.
На формирование стоимости каждого из типов защиты влияет размер, материал изготовления и знаменитость бренда. К примеру, трубчатые снегозадержатели могут стоить в пределах 950-3600 рублей/комплект. Примерно к такой же ценовой категории принадлежат решетчатые конструкции. Уголковые барьеры на порядок дешевле: стоимость одного комплекта длинной 2 м с крепежами обычно колеблется в пределах 300-600 рублей. На приобретение точечных стпперов придется потратить 40-60 рублей за штуку (на 1 м2 ската обычно требуется 6-8 шт.).
Установка снегозадержателей на металлочерепицу
На кровле из металлочерепицы можно применять любой тип защиты от снегового обрушения, однако чаще других используют изделия трубчатого, уголкового и решетчатого типов.
Комплектация трубчатого снегозадержателя для металлочерепицы состоит из трубы, специальных кронштейнов, шурупов 8х50 мм и уплотнителей 7 и 14 мм. Число защитных рядов рассчитывается в зависимости от того, какую длину имеют скаты: если она не превышает 5 м, достаточно будет одного ряда. При большей длине монтаж второго ряда проводится на расстоянии 3 м от первого, который всегда располагается над несущей стеной здания. Дистанция до краев свеса берется от 40 см (это третий или четвертый ряд черепицы).
Порядок работы:
- Просверливание отверстий под опоры. Чтобы разметить точки сверления, кронштейн необходимо приложить к поверхности металлочерепицы, добиваясь упирания его верхнего среза в предыдущий ряд профилированной черепицы. Важно, чтобы линия разметки располагалась над обрешеточным брусом, берущим на себя всю нагрузку.
Просверливание отверстий под опоры
- Укладка уплотнителей. После того, как отверстия проделаны, в них нужно уложить прокладки. Для верхнего отверстия используется уплотнитель на 7мм, для нижнего – на 14 мм. За счет разницы высоты достигается компенсация перепадов профилей металлочерепицы.

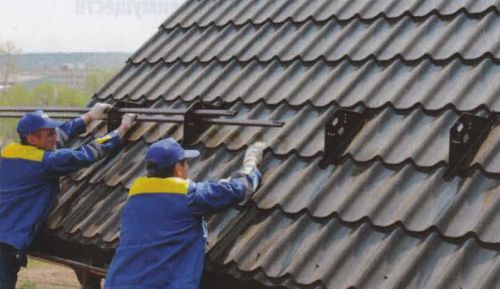

- Установка и прикручивание кронштейнов . Они монтируются на расстоянии 110 см друг от друга. В качестве крепежного материала можно использовать только специальные оцинкованные саморезы, оснащенные пресс-шайбами.
Установка и прикручивание кронштейнов
- Установка трубы в отверстия опор. По каждому из краев труба может выглядывать не более, чем на 30 см. Если ее необходимо нарастить, для этого имеется специальный фитинг.
- Герметизация трубных торцов. Для этого конец можно либо расплющить, либо оформить герметичной заглушкой. Второй вариант более предпочтителен по эстетическим соображениям.
Отдельные производители металлочерепицы снимают с себя гарантийные обязательства в случае установки снегозадерживающих систем. Этот момент следует уточнить перед началом работы.
Снегозадерживающие системы решетчатого типа имеют сходную процедуру установки.

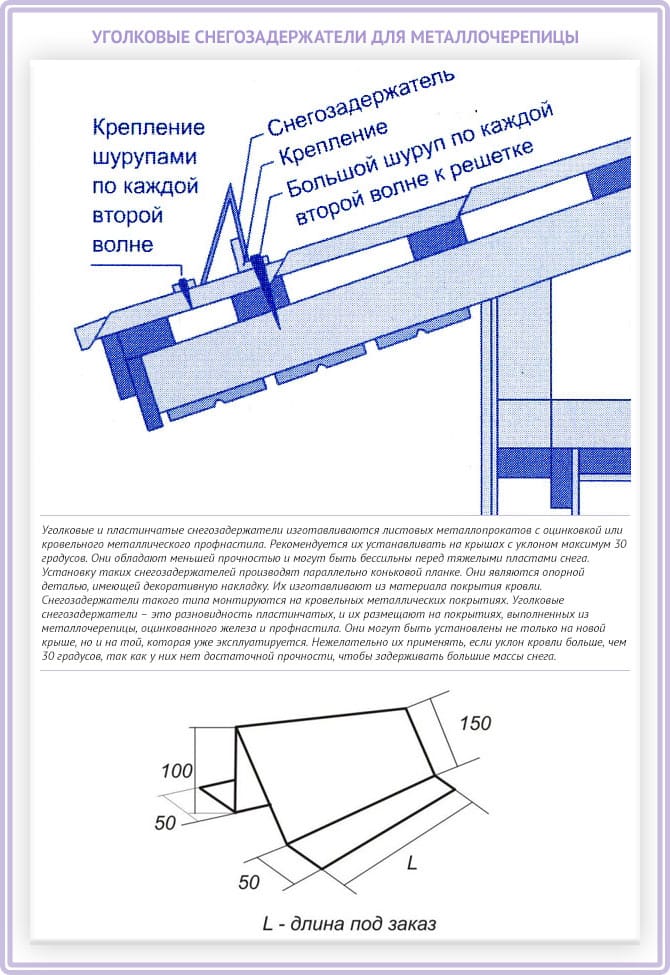

Уголковые снегозадержатели для металлочерепичной крыши
Местом установки первого ряда уголковых снегозадержателей также нужно выбирать линию над несущей стеной: здесь кровля прочнее всего. Обычно уголковые элементы имеют такую же ширину, как и длина одного ряда металлической черепицы. Его верхняя грань должна соприкасаться с поверхностью крыши под прямым углом.
Установка уголков проводится посредине ряда на специальные саморезы. Так как практически всю нагрузку берет на себя верхняя площадка снегозадержателя, поэтому ее крепят шурупами длиной 70 мм: это позволяет погружать их в находящийся под покрытием деревянный каркас.
Монтаж уголковых снегозадержателей (продолжение)
Для фиксации нижнего края допускается применения более коротких саморезов, так как нагрузка там в разы меньше, и достаточно будет сцепки с металлическим профилем.
Монтаж точечных снегозадержателей
Если кровля из металлочерепицы не переживает значительной снеговой нагрузки, можно обойтись точечными (крюки, снегостопоры, поликарбонатные снегозадержатели) приспособлениями. Эти элементы распределяются по всей площади кровли, при чем схемы размещения в каждом конкретном случае могут отличаться.
Наиболее популярный – шахматный порядок установки крюков и снегостопоров: делается это при помощи саморезов.
Поверхность листа металлочерепицы не обладает должным запасом прочности для удержания точечного изделия, что предполагает использование на участках установки специальных деревянных подкладок для компенсации перепадов профиля. Подкладками обычно выступают стандартные деревянные бруски.
Профилированное металлическое покрытие кровли обязательно подлежит оснащению снегозадерживающими системами в регионах с обильными и умеренными снегопадами. Объясняется это тем, что такие кровли очень скользкие, превосходя в этом отношении даже металлочерепицу. Что касается того, какую именно конструкцию выбрать, и сколько рядов защиты использовать — это зависит от интенсивности осадков в регионе и крутизны скатов.
Разберем порядок монтажа снеговой защиты кровли из профнастила на примере решетчатого барьера :
- Разметка. Необходимо провести обмеривание периметра крыши и разметку мест, где будут стоять упоры. Дистанция между крайней опорой и краем решетки должна находится в пределах 30 см. Крепежные кронштейны отстоят друг от друга не дальше, чем на 110 см. В тех случаях, когда планируется использование нескольких заградительных рядов, то между отдельными рядами рекомендуется выдерживать дистанцию в 200-300 см.
Устройство снегозадержателя
- Изготовление отверстий. В намеченных местах проводят сверление с помощью перфоратора.
- Установка кронштейнов. Для этого потребуются саморезы по металлу со специальными резиновыми прокладками. Их длины должно быть достаточно, чтобы достичь деревянной обрешетки под профилированным покрытием.
- Монтаж решеток. Для этого кронштейны оснащаются специальными отверстиями. В случае необходимости можно наращивать длину конструкции с помощью коротких секций.
Следует отметить, что кроме прибивных опор, для крепления металлической решетки могут использоваться подвесные элементы. Особенность их в том, что они не нуждаются в фиксации на болты, т.к цепляются непосредственно за каркас.
Специфика установки других типов снегозадержателей на кровлю из профнастила:
- Монтаж крюков лучше всего проводить на этапе сооружения кровли, что позволяет частично прятать их под профилированными листами. Установка на готовое покрытие потребует перекладывать листы заново. Схема расположения точечных снегозадержателей – рядами или в шахматном порядке. Используются они чаще всего в местностях с невысоким уровнем выпадения снега, или в комбинации с более действенными системами.
- Пластинчатые приспособления могут монтироваться на уже используемую крышу. Слишком большие объемы снега они удерживать не в состоянии, демонстрируя наилучшую эффективность на скатах из профнастила уклоном до 30 градусов. Изделия данного типа обычно комплектуются подкладками, способ крепления которых напрямую зависит от конфигурации упора. В уголковых моделях плоская часть должна смотреть вверх ската, в пластинчатых – ровно наоборот. Кроме того, местом фиксации пластинчатых элементов выступает волна профнастила. Уголки же крепятся в каждой волне только по верхнему срезу — нижней их части достаточно фиксации через волну.
Подводя итог, можно сказать, что снегозадерживающие элементы обязательно нужно применять на кровлях, имеющих скользкую металлическую поверхность. Что касается установки снегозадержателей, то она не представляет особой сложности. Главное тут – соблюдать рекомендации по выбору места монтажа, используя для этого оцинкованные кровельные саморезы со специальными уплотнителями.
Снегозадержатели на крышу: установка, виды, для чего нужны
В местностях со снежными зимами установка снегозадержателей – обязательный этап в сооружении крыши. Большая масса снега, сошедшего в ненужном месте, может повредить кровельный материал, саму конструкцию крыши, провода, кондиционеры и систему вентиляции и даже стать причиной травм у людей.
Виды снегозадержателей
По типу конструкции бывают:
- трубчатые,
- решетчатые,
- пластинчатые
- крюки.
Трубчатые снегозадержатели – трубы из металла, продетые в 2-3 ряда в специальные держатели, установленные на крыше. Задерживаемый объем снега зависит от толщины труб, расстояния между ними и крышей, между креплениями. Плюс данной конструкции – возможность наращивать длину и увеличивать допустимую нагрузку путем более частого расположения креплений и труб.
Решетчатые снегозадержатели похожи на лестницу, установленную на ребро поперек крыши. Они изготавливаются из металлического профиля или уголка и также просто удлиняются и усиливаются, как и трубчатые. Решетчатые и трубчатые виды наиболее универсальны и надежны, могут устанавливаться на крышах, как из натуральной черепицы, так и из листовых материалов.
Пластинчатый вариант способен удержать меньшее количество снега, но наименее заметен на крыше. Изготавливают их обычно из того же материала, что и саму крышу, и подходят они больше для плоских кровель из металлического профиля, металлочерепицы и т.п.
Крюки также задерживают небольшое количество снега и устанавливаются обычно на крышах, покрытых мягкими материалами: ондулином, битумной черепицей.
Пластинчатые снегозадержатели и крюки стоят дешевле и крепятся проще, поэтому их вполне возможно использовать в регионах с малоснежными или короткими зимами. Крыша, на которую они устанавливаются, должна иметь уклон не более 30 градусов. Одна из разновидностей пластинчатого снегозадержателя – уголковые, которые в разрезе представляют собой треугольник.
Решить, какой вид будет использоваться, необходимо еще до начала работ по , так как крепить их лучше одновременно с кровельным материалом. Исключение можно сделать для трубчатых и решетчатых конструкций, но и для них нужно будет предусмотреть усиление обрешетки. Монтироваться они могут на крышу из любого материала. Их количество и частота расположения зависят от количества снега, в среднем выпадающего за зиму.
Правила крепления
Планируя установку снегозадержателей на крыше, необходимо принять во внимание ряд правил.
- Обрешетка в местах предполагаемой установки должна быть усилена, и крепить элементы следует только к ней.
- Нижний элемент должен располагаться не менее чем в 40-50 см от края крыши.
- Снегозадержатели располагаются поперек крыши, параллельно ее нижнему краю.
- Располагаться могут в линию (предпочтительно для трубчатых и решетчатых) или в шахматном порядке (пластинчатые и крюки).
- Если площадь крыши большая, то располагают несколько рядов с расстоянием между ними 35-40 см.
На крышах с большим скатом, около 60 градусов, можно избежать установки снегозадержателей, так как снег с них сходит сам. Однако на такую крышу негативно влияет сильный ветер, и материалов на ее сооружение уходит больше.
Подготовительный этап
Еще во время сооружения обрешетки в местах, где предполагается крепить снегозадержатели, ее нужно усилить доской толщиной не менее 25 мм. Впоследствии именно к ней будут монтироваться крепления. Все работы по установке, как и прочие кровельные мероприятия, необходимо проводить со страховкой, соблюдая технику безопасности.
Установка снегозадержателей
В комплект поставки обычно входят сами трубы, решетка или профиль снегозадержателя, опорный элемент, декоративная накладка. Вначале на крыше отмечаются места будущей установки, и к кровле крепится подкладочный элемент. У угловых снегозадержателей декоративная накладка опирается стороной, направленной вверх, на подкладку, у пластинчатых – накладывается снизу по направлению кровли. Пластинчатый прикручивается на каждый гребень , уголковый – на каждый гребень сверху и через один снизу.
Если на крыше есть мансардное окно, сверху него обязательно устанавливают снегозадержатель.
Для крепления важно использовать оцинкованные саморезы, желательно с резиновой крышечкой, чтобы предотвратить ржавые потеки на кровле. Отверстия под крепления уплотняются резиновыми прокладками и гидроизолируются герметиком.
Важно! Установка снегозадержателей не освобождает от необходимости чистить крышу от снега. Благодаря этим конструкциям, снег скапливается на крыше и увеличивает нагрузку на нее. В результате большого веса скопившегося на крыше снега могут сломаться и сами снегозадержатели, и просесть кровельный материал.
Суровый климат с морозными зимами и обильными снегопадами создают дополнительные трудности для кровельных конструкций. Снег, на крыше, создает шапку с большой массой, которая перегружает и даже деформирует стропильный каркас. При сходе со ската снежного покрова с кусками льда образуется настоящая лавина, способная повредить кровельное покрытие или нанести травмы людям, проходящим мимо. Остановить это стихийное падение помогут специальные устройства, требования к которым описываются в СНиП II-26-76. В этой статье мы расскажем, как выбрать и установить снегозадержатели на крышу своими руками.
Снегозадержатель – устройство, применяемое для удержания снежной шапки, скопившейся на крыше за время снегопада. Он останавливает падение и сохраняет снег на скате до момента, когда он растает под действием солнечных лучей и попадет в водосток. Снегозадержатели представляют собой небольшой барьер или ограждение, устанавливаемые вдоль кровельных свесов. Они выполняют следующие функции:
- Защищает целостность кровельного покрытия . Наледь, образующаяся на крыше при нагревании внутренней поверхности скатов нагретым воздухом, при подтаивании и соскальзывании повреждает кровельный материал, оставляя царапины. В этих местах, лишенных защитного слоя, появляются очаги ржавчины. Особенно от этого страдают крыши, в которых как покрытие используется металлпрофиль.
- Предохраняет прохожих, растения и технику от падения на них снега . Снежная масса, в которой часто присутствуют куски льда, сходит со ската с большой скоростью, она может нанести значительный урон машине или человеку. Поэтому СНиП II-26-76 предписывает устанавливать с уклоном более 6 градусов.
- Предотвращает деформацию внешнего водостока . В домах, на которых не установили снегозадержатели, водосточные желоба часто повреждаются при сходе снега. Кронштейны не могут выдержать огромную нагрузку, которой подвергаются.
- Защищает стропильный каркас крыши от перегрузки . Грамотно установленные снегозадержатели в районах с большой снеговой нагрузкой не останавливают сход пласта, а делят его на небольшие пластины и снижают скорость падения. Эта мера делает процесс безопасным и в то же время не перегружает стропильный, так как вес снежной шапки в некоторых регионах может достигать 300 кг/кв. м.
- Снеговая шапка, сохраненная на скатах снегозадержателями становится своего рода термоизоляцией , сохраняющей тепло внутри дома, что экономит средства, затрачиваемые на утопление. Эта функция снегозадержателей актуальна для крыш из металлочерепицы, так как металлпрофиль имеет высокую теплопроводность.
Обратите внимание! Требования СНиП рекомендуют установку снегозадержателей вдоль всех кровельных свесов. Однако, существуют возможность сэкономить – можно монтировать снегобарьеры только в особо важных местах (подъездные дорожки, насаждения, паркинги, подъезды).
Виды
Разные виды крыш и конкретные климатические условия требуют особого подхода при монтаже элементов снегозадержания. Поэтому для эффективной работы системы, ограничивающей сход снега со скатов, разрабатывались устройства с различными функциями и внешним видом. В частном домостроении популярностью пользуются следующие виды снегозадержателей:
Важно! Согласно СНиП устройства, используемые для предотвращения стихийного схода снега с крыши, по функциям делятся на снегобарьеры и снегорезы. Группа снегобарьеров, к которой относятся пластинчатые, уголковые и бугельные модели, предназначается для сохранения снежного пласта на поверхности ската до таяния. Снегорезами же называют устройства, используемые для разделения снежной шапки на пластины, падение которых не приносит вреда.
Изготовление своими руками
Монтаж снегозадержателей требует определенных капиталовложений, так как средняя цена 1 погонного метра ограждения в комплекте с крепежом составляет 300-400 рублей. Чтобы сделать это мероприятие более экономичным, можно изготовить их своими руками. Проще всего сделать уголковые снегозадержатели. Для этого потребуется лист нержавеющей стали с полимерным покрытием, ножницы или ножовка для резки металла, дрель, листогиб, маркер и линейка. Задачу выполняют следующим образом:
Совет от опытных мастеров: профессиональные кровельщики во время сборки стропильного каркаса в месте монтажа элементов снегозадержания обязательно усиливают обрешетку 1-2 дополнительными досками, которые необходимы для распределения нагрузки и предотвращения деформации кровли.
Видео-инструкция
При покупке кровельного материала практически каждый задается вопросом: стоит ли приобретать снегозадержатели на крышу или можно обойтись без них? Разберем, в каких случаях следует в обязательном порядке установить элементы безопасности, для чего они нужны и какой тип снегозадержателя подходит для определенной кровли.
Виды снегозадержателей: трубчатые и решетчатые элементы
Снегозадержатель или снегостопор - дополнительный элемент кровли, препятствующий резкому сходу снежной массы. Другими словами, материал рассекает большие "шапки" снега и наледи, защищая объекты, находящиеся в непосредственной близости от здания. Поэтому правильней было бы называть такой элемент - снегорассекателем. По форме и назначению все кровельные снегозадержатели можно условно разделить на следующие виды:
- Трубчатые снегозадержатели;
- Решетчатые снегозадержатели;
- Металлические планки снегозадержателя;
- Элементы снегозадержания для определенного кровельного материала.
Первые два типа можно отнести к универсальным элементам безопасности, поскольку они подходят практически для любой кровли. Трубчатые снегозадержатели состоят из двух труб круглого или овального сечения, кронштейнов (опор) для фиксации труб к кровельному материалу, креплений и резиновых EPDM уплотнителей.
Крепеж и прокладки
В качестве метизов обычно используются шурупы для крепления лаг размером 10х60 мм. Длина трубы обычно составляет 1 или 3 метра, а количество опор 2 или 4 шт., соответственно. Обычно строители приобретают 3-х метровые элементы, которые при необходимости можно порезать на нужные размеры. Трубчатые виды снегозадержателей обычно отличаются конструкцией опор. У универсального типа она имеет плоскую ровную поверхность, что позволяет устанавливать элемент как на металлическую кровлю (металлочерепица, профнастил, фальцевая кровля), так и на плоский материал (например, гибкая черепица).
Универсальные опоры трубчатого снегозадержателя
Решетчатые снегозадержатели , помимо основных функций, часто используют как кровельные системы ограждения. Благодаря наличию решетки значительно эффективнее других видов. Крепления и способ установки аналогичен трубчатому типу снегозадержания.
Снегозадержатели решетчатого типа
Благодаря своей функциональности решетчатые элементы часто используются в крупных многоэтажных зданиях со скатной кровлей. Для больших объектов дополнительную роль снегозадержателей могут выполнять ограждения на крыше.
Снегозадержатель для фальцевой кровли
В случае фальцевой кровли опоры несколько отличаются от универсальных и прижимаются с двух сторон торцевой области шва при помощи спеицальных скоб, которые стягиваются болтами.
Снегозадержатель для фальцевой кровли
В комплект материала дополнительно входят скобы и болты для фиксации на шве фальцевой кровли.
Трубчатый снегозадержатель для керамической и цементно-песчаной черепицы
Важный момент заключается в том, что снегозадержатели для натуральной черепицы (керамическая, цементно-песчаная), а точнее кронштейны для труб необходимо устанавливать в момент монтажа кровли, поскольку они крепятся на доску обрешетки.
Снегозадержатель для керамической кровли
Теперь перейдем к снегозадержателям для самых популярных кровельных материалов.
Снегозадержатели для металлочерепицы и профнастила
В случае металлочерепицы или профнастила предлагается несколько видов снегостопоров.

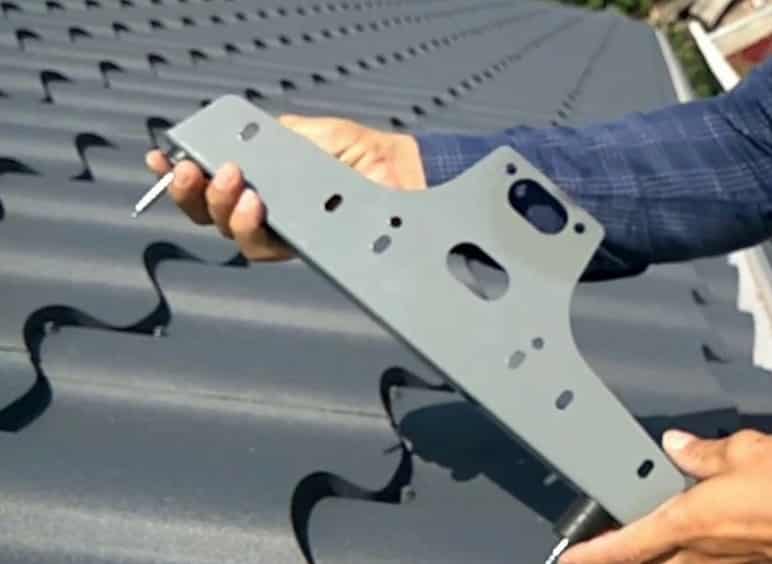

Специализированные опоры снегозадержателя для металлочерепицы профиля Монтеррей имеют характерную ступеньку для удобного крепления нижней части опоры через кровлю к обрешетке.
Снегозадержатель для металлочерепицы
В ассортименте доборных элементов металлочерепицы присутствуют металлические планки для снегозадержания . Выпускаются длиной 2 метра.
Металлическая планка снегозадержания
Планка комплектуется дополнительной стальной опорой, которая усиливает всю конструкцию снегозадержателя. Металлическая планка входит в состав комплектующих металлочерепицы или кровельного профнастила, поэтому выполнена в том же покрытии, что и сам материал. Элемент крепится в верхней части волны кровельными саморезами длиной 50 мм.
Компания Аквасистем, специализирующаяся на производстве водосточных систем и кровельных аксессуаров, предлагает еще одно решения для металлических черепиц.
Снегозадержатели Aquasystem
Элементы снегозадержания для гибкой черепицы (мягкой кровли)
В статье о мы уже упоминали о специализированных снегозадержателях на мягкую кровлю. Снегостопоры представляют собой небольшие элементы треугольной формы с перфорированным основаниям для крепления на поверхность ОСП или влагостойкой фанеры.
Снегостопор гибкой черепицы
После установки место крепления закрывается следующим слоем гибкой черепицы. Такое решение выглядит очень аккуратно и давно полюбилось архитекторам и строителям. Таблица с данными для расчета снегозадержателей:
Если в момент монтажа кровли снегостопоры не были установлены, можно в последующем закрепить на мягкой черепице обычные трубчатые снегозадержатели с универсальной ровной опорой (кронштейном).
Снегозадержание на Ондулин
Для разных видов волнистых битумных листов типа "еврошифер" (Ондулин, Nuline и т.д.) также устанавливаются снегозадержатели трубчатого вида по аналогии с металлической черепицей или профнастилом. Чтобы не повредить кровлю, для Ондулина необходимо подбирать снегозадержатель, кронштейн которого имеет узкое основание. В таком случае элемент безопасности можно закрепить в нижней части волны. Не стоит забывать о специальных прокладках в местах крепления для герметичного монтажа к обрешетке.
В качестве снегозадержателей также можно использовать металлические планки или решетчатые системы.
Расчет количества снегозадержателей
Для определения количества трубчатых снегозадержателей воспользуемся инструкцией от производителя кровельных и фасадных материалов - Grand Line. Компания предлагает таблицу, где указаны значения угла наклона ската крыши и снегового района России. Пересечение этих двух значений будет максимальная длина ската, при котором 1 ряда снегозадержателей будет достаточно. Если длина ската в таблице меньше исходного - устанавливаем элементы снегозадержания в 2 ряда, если меньше исходного в 2 раза - 3 ряда и т.д.
Таблица расчета снегозадержателей
Для определения снегового района воспользуемся картой со значениями от 1 до 8.
Карта снеговых районов
Например, имеем дом, расположенный в Москве, уклон крыши которого составляет 30°, а длина ската 6,5 метров. По карте регион Москвы находится в снеговом районе №3.
Снеговые районы России
Совмещаем значения и получаем, что при монтаже кронштейнов (опор) снегозадержателя через 800 мм необходим 1 ряд элементов при длине ската до 7,2 метра. Поскольку наше 6,5<7,2 в нашем случае устанавливаем снегозадержатели в один ряд. Но мы не можем монтировать кронштейны через 1200 мм, т.к. длина нашего ската больше 5,2 метров. По аналогии количество рядов и расстояние между опорами можно определить для любого региона России.
Таблица значений максимальной длины ската при установке снегозадержателей в зависимости от уклона кровли и снегового района:
Значения максимальной длины ската от конька до снегозадержателей
Инструкция по монтажу трубчатых снегозадержателей
Прежде чем приступить к монтажу кровельных снегозадержателей ознакомьтесь с рядом рекомендаций:
- Желательно применить сплошную обрешетку в месте крепления кронштейнов (СНиП II-26-76 "Кровли").
- Нельзя резать трубы снегозадержания с помощью абразивного инструмента типа "болгарка".
- Для достижения необходимой длины и улучшения жесткости трубчатые системы снегозадержания устанавливаются в одну линию , а не в шахматном порядке.
- Дополнительный ряд устанавливается над выступающими объектами кровли (мансардное окно, труба дымохода или вентиляции и т.д.) или рядом с уязвимыми местами крыши (ендовы, примыкания).
Снегозадержатель монтируется в нижней части кровли на одном уровне со стеной фасада здания или чуть выше (с учетом шага волны в случае металлочерепицы).
Снегозадержатели устанавливаются рядом с карнизом на уровне стены. Фото: grandline.ru
Важно: при монтаже на металлочерепицу кронштейны крепятся строго вниз волны кровельного материала!
Расстояния при монтаже снегозадержателей
Допускается расстояние не более 500 мм от края ската до трубы снегозадержателя. Расстояние между кронштейнами не должно быть более 900 мм, а между крайним кронштейном и краем трубы не более 300 мм.
Основные ошибки при устройстве систем снегозадержания:
- Не следует устанавливать элементы безопасности в шахматном порядке. Правильно - в один ряд, стыкуя между собой.
- Не соблюдение расстояний, приведенных на изображении выше.
- Использование обычных кровельных саморезов в качестве крепления опоры снегозадержателя к обрешетке значительно уменьшает уровень снеговой нагрузки. Используйте крепеж, входящий к комплект материалов.
Предлагаем также ознакомиться с краткой видео инструкцией по установке снегозадержателей от производителя кровельных материалов Grand Line.
Ни для кого не секрет, что скапливаемый в больших количествах на крышах снег несет в себе большую опасность для окружающих, так как, падая с большой высоты, он способен покалечить человека, или даже лишить его жизни. Единственное приспособление, позволяющее удерживать снежные массы в полном объеме – это трубчатый снегозадержатель – о том, что это такое, и как его установить, мы и расскажем в данной статье.
В каких случаях целесообразно устанавливать снегозадержатели
Всевозможные нагрузки и воздействия на кровлю подробно описаны в СНиП. Здесь можно найти информацию с разбивкой по регионам нашей страны по уровню снежного покрова и его давления на кровлю.
Стоит отметить, что еще большую нагрузку на крышу оказывает мокрый рыхлый снег – 10-100 килограмм на каждый кубометр снега. Перед началом весны эта цифра может достигать 280 кг. Плотность снега сильно возрастает в условиях сырой весны, когда система стропил должна противодействовать целым 700 килограмм на каждый кубометр снега.
Из-за чего же снежные массы становятся столь тяжелыми? Причина кроется в физическом процессе – ферментации снега – это когда внутри сугробов возникают замерзшие шарики из водяного пара. Сухому снегу соответствует двухфазный этап ферментации, а мокрому – трехфазный этап, так как внутри мокрого снега уже сформировались частички льда.
Следовательно, если ваш дом был построен согласно грамотно проработанного проекта, в котором крыша способна выдержать нагрузки, соответствующие нормативам вашего места жительства, в таком случае снег с крыши можно и не счищать, а просто установить универсальный трубчатый снегозадержатель. Таким образом, вы обезопаситесь от возможного неожиданного лавинообразно схождения снега. Если же ваша крыша возводилась без учета климатических особенностей вашего региона, то суровые зимы могут стать причиной больших неприятностей.
Бывают моменты, когда установка двухтрубного снегозадержателя является единственно верным решением. В условиях обильных снегопадов, в частности, когда на кровле скапливается мокрый снег, простой уголковый снегозадержатель может попросту прогнуться, не справившись с задачей. Трубные снегозадержатели рекомендуются специалистами из-за того, что они разделяют снежные осадки, как минимум, на две части, обеспечивая безопасность схождения их для людей. При этом крепление снегозадержателей необходимо выполнить лишь по периметру крыши и поверх мансардных окон.
С виду трубчатые снегозадержатели очень похожи на карнизы, так как у них два ряда стальных труб, закрепленных к стропилам или обрешетке. В реальности же такая конструкция дает возможность удержать значительную массу снежных осадков.
Попросту говоря, трубчатые снегозадержатели предназначены для разделения больших объемов снежных осадков на более мелкие. Это сильно снижает кинетическую энергию сходящего снега и ее разрушительную силу. В результате, можно разрешить сразу несколько проблем: и снег сходит с крыши под действием веса, и в случае падения он уже не настолько опасен для окружающих.
Конструкция трубчатого снегозадержателя
Особенно необходим монтаж снегозадержания кровли там, где она имеет скользкое покрытие. Это касается профнастила, металлочерепицы и фальцевого кровельного материала. Установка трубчатых кронштейнов в таком случае будет идеальным выходом, потому что они не собирают большие объемы снежных масс на кровле, а лишь разрезают их на более мелкие части, что является самым верным решением.
Трубчатые снегозадержатели состоят из двух трубок, скрепленных специальными кронштейнами в одном направлении с краем кровли. Делают их, как правило, из оцинкованной стали, покрытой краской, но можно встретить и алюминиевые, и медные изделия.
В качестве сырья для них используются такие материалы:
- Для оцинкованных изделий берутся полые трубы сечением 3-4 см, они устанавливаются на опоры двумя рядами.
- Снегозадержатели из алюминия и меди изготавливаются из плоскоовальных труб сечением 40×20 мм или 45×25 мм. Для них предназначены специальные универсальные опоры, подходящие для любых разновидностей крыш. Монтируют их в несколько рядов.
Определяемся с правильным устройством
Весь перечень характеристик снегозадержателей определяется типом использованных профильных труб, кронштейнов, а также толщины стали. Лучше всего, если они будут изготовлены из оцинкованной стали, вскрытой полимерным материалом. Такие изделия будут наилучшим образом противостоять коррозии, а также увеличится их срок эксплуатации. По прочности самой крепкой считается труба овального профиля.
В настоящее время на рынке можно встретить множество вариантов снегозадержателей, которые отличаются достаточно низкими ценами, однако, их качество и срок годности не выдерживают критики.
Чтобы правильно подобрать качественный снегозадержатель, стоит ориентироваться на такие параметры:
- Толщина и марка листовой стали . Эти показатели оказывают непосредственное влияние на прочность, а также уровень допустимых нагрузок на снегозадержатели. У разных производителей используются разнообразные марки стали с различной толщиной.
- Качество цинкового покрытия, толщина его слоя и метод нанесения . Примечательно, что нанесение слоя цинка горячим способом является более долговечным, поскольку выполняется на готовых изделиях. Холодное цинкование предполагает, что покрытие нанесено на листовую сталь, из которой впоследствии изготавливают снегозадержатели. Недостатком такого подхода является снижение толщины оцинковки или ее полное отсутствие в результате производства изделий. Такие слабые места быстрее поддаются коррозии.
- Качество окрашивания изделий . От того, какая разновидность краски использована, и каким способом она была нанесена, будет зависеть не только презентабельность, но и срок службы снегозадержателя. Поскольку эти изделия постоянно контактируют с влагой, очень важно, чтобы цинковое покрытие было надежно защищено. Иначе, любые изъяны быстро начнут ржаветь.
- Конфигурация . Приобретая снегозадержатель, проследите, чтобы его конструкция соответствовала аналогичным изделиям других производителей. Уменьшение количества основных компонентов устройства свидетельствует лишь о стремлении снизить стоимость производства, но никак не об улучшении его качества.
- Шаг между опорными элементами . Иногда можно встретить такие изделия, в которых кронштейн для снегозадержателя длиной 3 м оснащен всего четырьмя опорными элементами. В таком случае шаг между ними будет равен 80-90 см. Такой комплект приемлем только для коротких скатов. Примечательно, что в европейских странах максимальное расстояние между опорами составляет 70 см.
Исходя из отзывов покупателей, наиболее качественную продукцию предоставляют зарубежные фирмы Borge и Orima. Из российских производителей достаточно известной является марка «Русь». Однако судя по отзывам, толщина труб и кронштейнов, а также качество продукта оставляют места для сомнений.
Методика установки и крепления
Пожалуй, наиболее надежной считается трубчатая конструкция снегозадерживающих устройств. Они применяются при обустройстве кровель с гладкой поверхностью, большим уклоном и значительной площадью скатов.
Однако, чтобы добиться лучших результатов, важно выполнять установку правильно. Приведем подробную инструкцию по монтажу трубчатого снегозадержателя.
Планирование размещения и количества устройств
Первым этапом работ по монтажу снегозадержателей является составление схемы и расчет ожидаемых нагрузок на конструкцию. Такой шаг позволит избежать проблем в процессе установки. Идеально, если в процессе работ не возникнет излишков или недостатка крепежных элементов.
Предварительные расчеты снеговых нагрузок на опорные элементы позволят точно определить, сколько именно их нужно установить на заданной площади крыши.
Расчет шага между опорами и расстояния между элементами
Согласно нормативам оптимальное расстояние между кронштейнами под снегозадержатели высчитывается, исходя из плановой снеговой нагрузки в конкретном регионе. Такой подход обусловлен необходимостью перераспределения нагрузки со снегозадержателей на несущие стены здания. Если пренебречь этим условием, то в случае накопления на свесах чрезмерного количества снега, он способен сработать по принципу рычага, нарушив в результате кровельную конструкцию.
Контур установленных по периметру крыши трубчатых снегозадержателей должен быть беспрерывным. В случаях, когда длина ската превышает 5,5 м, допускается установка 2-3 рядов снегозадерживающих устройств. Расстояние между снегозадержателями в таком случае должно составлять, как минимум, 2 м, однако, прерывать контур нельзя.
Приспособления для удержания снега на металлических крышах следует устанавливать на одном уровне с несущими стенами, таким образом, снежная масса будет давить исключительно на участок кровли, расположенный выше карниза. При этом от свеса карниза до несущей стены должно оставаться 60-100 см. В обязательном порядке рекомендуется установка снегозадержателей над окнами мансарды. В этих местах для монтажа снегозадержателей из труб требуется сплошная обрешетка.
Крепежные детали и переходники под снегозадержатели позволяют регулировать количество рядов и труб. Обратите внимание, что основная нагрузка от снега всегда приходится именно на крепежные элементы. Следовательно, используемое кровельное покрытие должно быть достаточно надежным, чтобы выдерживать аналогичную нагрузку. В результате, шаг между крепежами может быть увеличен до 120 см. При длине ската более 5,4 м крепежи нужно монтировать с шагом в 90 см. Если же длина ската находится в пределах 1,26-5,4 м, то крепежные элементы можно установить на расстоянии 60 см.
При условии уклона скатов кровли в 30º и ожидаемой снеговой нагрузки от 180 кг на 1 м 2 , потребуются снегозадержатели двухтрубчатой конструкции.
Монтаж кронштейнов на кровлю
Если кровля перекрыта такими материалами, как ондулин, металлочерепица или профлист, то кронштейны под трубчатые снегозадержатели необходимо монтировать в обрешетку. Перед тем, как установить снегозадержатели на крышу из профнастила , нужно тщательно все продумать. В случае использования битумной черепицы, крепление производится в стружечную плиту. А вот для керамической черепицы кронштейны необходимо крепить к опорным балкам.
Предпочтительным будет расширение кровельной обрешетки брусками на участках монтажа снегозадержателей. Их установку производят сквозь кровельный материал, используя саморезы с резиновыми прокладками.
Разновидности кронштейнов
Строение кронштейнов под трубчатые снегозадержатели может быть простым, упрощенным и совершенным. В случае с упрощенным типом конструкции основание кронштейна должно быть слегка изогнуто, чтобы его можно было закрепить за волны металлочерепицы. Пружинящий эффект создается уплотнительными прокладками.
Сначала выполняют крепление боковых опор кронштейна. При этом край снегозадержателя не должен выходить более чем на 10 см. Потом производят примерку устройств с установленными на них кронштейнами.
Не стоит заранее крепить промежуточные опоры, поскольку есть вероятность, что их расположение не совпадет с отверстиями в кровельном материале. Кроме того, фиксацию кронштейна необходимо выполнять именно к обрешетке, иначе, мокрый снег может вырвать его, повредив при этом кровельное покрытие.
Способы решения некоторых осложнений
Чаще всего при установке снегозадержателей на кровле, мастера сталкиваются с тем, что длина кронштейна не совпадает с шагом прогонов. Стандартным считается расстояние между крепежами в 3, 3½ и 4 м. Если вылета стропильных ног не предусмотрено, то от карниза нужно отступить 50-80 см.
К немногочисленным минусам системы трубчатого типа можно отнести то, что их высота ниже, чем у решеток. К тому же, в местах стыковки снегозадерживающего устройства с кровельным материалом необходима дополнительная гидроизоляция. Чтобы избежать осыпания мелких ледяных осколков, в комплексе с трубчатыми снегозадержателями можно прикрепить специальную планку.
