Важной частью экстерьера загородного дома является навес. Он призван защищать часть двора от осадков и ультрафиолетовых лучей, а также выполняет декоративную функцию. Небольшой участок, закрытый сверху материалом, представляют собой навесы пристроенные к дому. Фото подобных сооружений можно увидеть в данном обзоре. При этом опоры конструкции выводятся на нужную высоту. Присоединение к основному строению подразумевает крепление одной стороны конструкции к стене дома.

Навесная конструкция позволяет создать великолепную зону отдыха на свежем воздухе

Навесы, пристроенные к дому, можно сделать своими руками. Фото отображает основные этапы монтажа. Каркас сооружения часто выполняется из профилированной трубы или бруса. Подобная конструкция примыкает к стене и принимает на себя нагрузку от скопившегося на крыше снега.

Кровлю обычно покрывают профлистом, шифером или оцинкованным материалом. Металл для каркасной конструкции обладает пластичностью и прочностью. Он подходит для разных стилей оформления. Подобные конструкции можно возводить своими руками.

Каркасная система из древесины замечательно сочетается с другими материалами. Дерево подходит большинству архитектурных решений. Перед использованием данный материал следует обрабатывать защитными препаратами. Все большей популярностью пользуются навесы из поликарбоната пристроенные к дому, фото которых можно посмотреть в интернете.

Поликарбонат отличается простотой сборки и разнообразием цветовой палитры

Поликарбонат пользуется следующими преимуществами:

пластик характеризуется прочностью. Для него не страшно механическое воздействие;
небольшой вес материала;
поликарбонат хорошо пропускает свет;
гибкость полотна.

Полезная информация! Приобретая комплект конструкции для самостоятельной сборки, необходимо проверить целостность и прочность всех соединений.

Навесы пристроенные к дому: фото и особенности конструкций

Навесы пристроенные к дому, как показано на фото, могут быть двух видов. Это консольные модели и навесы на опорах. Консольный вариант может быть любой длины, но его ширина не должна быть более двух метров. Опорные конструкции могут использоваться для различных целей.

Навесы могут иметь разное предназначение:

тенты для защиты авто;

различные маркизы: со стойками, выдвижные или корзинные.

Статья по теме:

Особенности навесов из дерева пристроенных к дому: фото и дизайнерские решения

Часто домовладельцы выбирают навесы из древесины. Подобные сооружения обладают отличным набором характеристик:

отличаются простотой возведения;
выдерживают долгое пребывание на открытом воздухе, особенно при правильной обработке;
характеризуются безопасностью для человеческого здоровья;
обладают доступной ценой.

Полезная информация! Для комфортного использования навеса стоит позаботиться о проведении света и монтаже осветительных приборов.

Варианты навесов пристроенных к дому из профнастила: фото и особенности конструкции

Тент из профнастила может выполняться в различных конфигурациях. Из профнастила создаются односкатные, двускатные и арочные конструкции. Кроме того, сооружение из данного материала обладает следующими особенностями:

простота изготовления;
экономия денежных средств;
длительный эксплуатационный срок.

Важно! Навес из профнастила монтируется только оцинкованными саморезами, которые имеют уплотнительную резину.

Создание проекта

Выбирая проект конструкции, стоит определиться со следующими параметрами:

габариты и назначение сооружения;
размер участка;
снеговые и ветровые нагрузки;
глубина снежного покрова и ожидаемое выпадение количества осадков в год;
конструкционные особенности основного строения.

Перед монтажными работами обязательно выполняется чертеж. Исходя из размеров постройки, определяется необходимое количество материала.

Полезная информация! При создании навеса под машину, стоит учитывать прохождение автомобиля с грузом.

Подготовительные работы

Прежде, чем будут созданы спланированные навесы пристроенные к дому, фото которых можно посмотреть на сайте, необходимо произвести подготовительные работы. Для этого размечается подходящая площадка, и на ней выкорчевываются деревья. Чистый участок выравнивается. При этом подсыпается песок и щебенка.

Под опоры навесы бурятся углубления. И на данном этапе стоит продумать прокладку кабеля под источники освещения. Выбирается определенный шаг расстановки опор. Он зависит от тяжести крыши и каркасной части.

В подготовленные ямы опускаются стойки, которые заливаются бетонной смесью. Столбы выставляются по уровню.

Важная информация! Если близко располагаются грунтовые воды, то концы столбов требуется дополнительно гидроизолировать. Металлические опоры предварительно обрабатывают грунтовкой.

Как сделать навес из поликарбоната, пристроенный к дому: фото и этапы монтажа

Через 12-15 дней после полного застывания бетона, можно начинать сборку конструкции. На стену монтируются кронштейны, а затем сверху поперечная балка.

Создание обрешетки

Выполняется верхняя обвязка. Торцевые части стоек соединяются при помощи поперечной балки и между собой. При этом используются параллельно уложенные профили. Металлическая каркасная система сваривается между собой, а деревянная стягивается стальными уголками.

Места сварки зачищаются, обрабатываются грунтовкой и красятся. Стропила монтируются поперечными деталями с шагом в 600 мм. К несущей балки конструкция крепится при помощи стальных уголков. Обрешетка прокладывается поперек стропил и монтируется саморезами.

Монтаж крыши

Листы кровельного материала нарезаются по размеру. Затем крепятся к обрешетке. Предварительно в поликарбонате проделываются отверстия под саморезы.

Чтобы облегчить отвод воды, ячейки должны быть направлены вниз. Работая с пластиком, не стоит забывать оставлять зазоры между . Размеры отверстий должны делаться с запасом в 2-3 мм. Существуют некоторые особенности монтажа кровли из других материалов.

В качестве балок могут использоваться брусья из древесины. С течением времени в материале могут появиться трещины, которые снизят жесткость конструкции. После монтажа балок устанавливаются поперечные доски, а затем производится крепление металлочерепицы. Монтаж данного материала производится с нижних листов. Стоит учитывать, что должен быть нахлест верхних листов на нижние.

Навес - это неутеплённое строение, возводимое возле помещений или закреплённое над дверными проходами. Также он строится как самостоятельный объект и используется для защиты автомобилей от атмосферных осадков, как укрытие зон для летнего отдыха или как временная постройка под хранение стройматериалов. Сделать навес своими руками реально, благодаря чему можно сэкономить на вызове строителей или покупке готового сооружения.

Построить навес можно из любого материала - это может быть древесина, пластик или металлические конструкции, но именно от его предназначения и расположения зависит выбор стройматериалов. Ведь неприглядно будет смотреться постройка из необструганных досок на фоне симпатичной лужайки или дома.

Делают навесы из следующих материалов:

Древесина. Удобна в использовании. Элементы каркаса могут быть собраны из круглого, квадратного или клееного бруса. Для работы с деревянными изделиями потребуется простые столярные инструменты: ножовка, рубанок, топор и молоток. Закрепляются брусья при помощи гвоздей или шурупов. Древесину для увеличения срока службы покрывают лаком, краской или другими защитными смесями.
Металл. Применяют любой стройматериал из него, это могут быть профиля из алюминия, железа или нержавеющей стали. Также используются кованые конструкции. Железные изделия подвержены коррозии, поэтому их необходимо окрашивать или обрабатывать другими защитными средствами.
Природный камень, кирпич. Используют в возведении опор для навеса. Красиво смотрятся каменные столбы, выложенные из натурального камня или облицовочного кирпича. Под любое кирпичное или каменное сооружение необходимо делать фундамент.

Если нужно, чтобы под навесом было светло, крышу делают из поликарбоната светлых тонов или оргстекла, а для затемнения, выбирают тёмные оттенки или любое другое покрытие для кровли. Устраивая козырёк над дверью или делая пристройку к дому, нужно использовать такие материалы, которые подходят по стилю к дизайну здания.

Создание проекта

Определившись с выбором стройматериалов, следует подготовить эскиз будущего навеса. Учитывают расположение, размеры, стороны света и розу ветров.

При составлении проекта нужно учесть все особенности конструкции, в том числе - где будет находиться навес:

Возле дома, над дверью - отмеряют расстояние, на которое постройка будет примыкать к стене и высоту.
Если под машину, то учитывают расположение опорных столбов к параметрам автомобиля, чтобы хватило места для комфортного выезда и заезда.
Для зоны отдыха - тогда нужно принять во внимание высоту мангала или печи-барбекю, чтобы не произошло возгорания конструкции.
Если навес строится над бассейном, то при выборе стройматериалов учитывается повышенная влажность и размеры искусственного водоёма.

Крыша на навесе может быть прямой, наклонной, односкатной, двухскатной или сложной.

Чтобы навес был устойчивым и не деформировался, обязательно делаются расчёты на скорость и направление ветра, а также количество снега. Наклонную часть односкатной крыши устраивают с подветренной стороны.

Подготовительные работы

Под строительство навеса своими руками выбирается тип фундамента. Он монтируется с учётом рельефа местности. На участке со склоном делают свайный фундамент, а на более ровных площадках - ленточный. Чем тяжелее конструкция навеса, тем больше потребуется опор для прочного возведения, а значит, и фундамент должен быть крепким.

Для ровной установки опорных столбов на площадке вымеряется место для их расположения и делаются отметки: забивается колышек или копается ямка. На намеченных местах выкапывается отверстие, по ширине на 10 см больше диаметра опоры и глубиной 90 см. Несущие столбы устанавливают и закрепляют любым способом:

Ставят в ямку и закапывают выбранным грунтом.
Заливают бетонным раствором.
Закрепляют с использованием металлических скоб или уголков к строительному бетонному основанию Н-образной формы.

Для односкатной кровли высоту передних столбов делают на 30 см меньше задних, чтобы дождевая вода не застаивалась, а стекала с крыши. Вертикальную ровность опор проверяют с помощью строительного уровня. Если используются деревянные столбы, то ту часть, что будет находиться в земле, обрабатывают защитным средством от гниения. Глубина выкопанных ям под установку несущих опор должна быть ниже уровня промерзания грунта.

Создание обрешётки

Если навес пристраивается к дому, то на стене крепится горизонтальный брус из дерева сечением 80×90 мм. Он прикручивается дюбелями в просверленные отверстия, с расстоянием между ними в 50-70 см. При нехватке длины одного бруса, производят наращивание с другим способом стык-встык, с использованием металлической пластины. Это будет задняя поперечная балка. Она соединяется с задними столбами при помощи металлических уголков.

По периметру навеса сверху от одного столба до другого закрепляют поперечные горизонтальные брусья, сечением 70×90 мм, соединяя каркас постройки воедино. Для прочного скрепления элементов конструкции используют металлические уголки.

Стропила укладываются на равном расстоянии друг от друга и от задней поперечины (от стены дома) к передней. Чтобы дождевая вода стекала за периметр навеса, стропила кладут с выступом за переднюю поперечину на 15 см. Для стропил используют брус, сечением 70×70 мм. Фиксируются к брусьям с помощью уголков и саморезов.

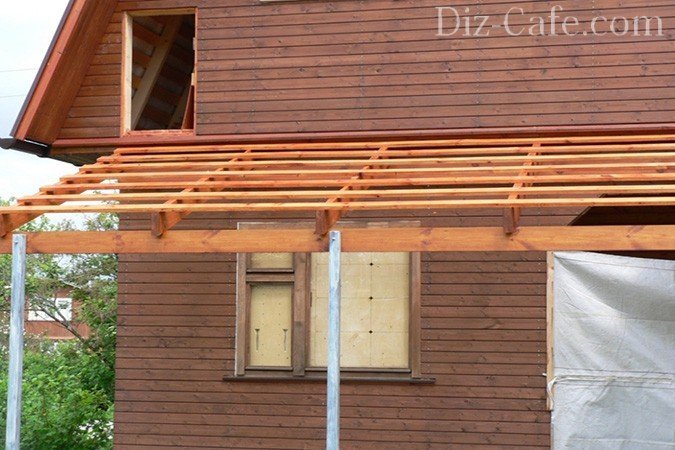

Поперёк стропил (по длине навеса) для формирования обрешётки кладут брусья, сечением 60×60 мм и с расстоянием в 90 см между ними. Прикручивают к стропилам саморезами. Каркас обрешётки под настил кровельного покрытия подготовлен.

Монтаж крыши

Для покрытия крыши применяют различные кровельные материалы. Главное, чтобы он гармонично сочетался с кровлей на основной постройке. Это может быть:

Асбестоцементный шифер.
Металлочерепица.
Поликарбонат.
Ондулин.
Профнастил.
Керамическая, битумная, цементно-песчаная черепица.
Сланцевая кровля.
Битумный шифер.

Волновой кровельный материал кладут на обрешётку, с расположением волн от стены к нижней части навеса. Это делается для лучшего стёка дождевой воды. Листы соединяют между собой нахлёстом одного на другой, с расстоянием в одну волну. Закрепляют их к обрешётке шиферными саморезами с мягкими шайбами.

Укладывать любые кровельные листы, черепицу начинают от края постройки, двигаясь к её верху. Под некрупный материал для покрытия крыши делается более частая обрешётка. Черепицу на скате закрепляют при помощи кляммеров, а по боковым краям крыши навеса - саморезами, в заводские отверстия в черепице.

Перед началом создания проекта можно найти информацию на строительных сайтах, посмотреть, как выглядит постройка у соседей, и сделать свой эскиз навеса.

Строительные материалы по возможности лучше покупать все сразу, чтобы не отрываться от намеченной работы.

Все деревянные элементы желательно обработать защитным антисептиком или покрыть лаком, покрасить водоотталкивающей краской.

При выборе кровельного материала, учитывают его вес на обрешётку постройки.

Если строится навес под автомобиль, то необходимо обустроить площадку под строением. Для покрытия подойдёт щебень, асфальт, брусчатка или бетон.

Через год после строительства дома я захотел пристроить к его фасадной стене навес. Чтобы он был функциональный, но в то же время очень простой по конструкции. Что требовалось от навеса? Самое главное – за счет него хотелось получить дополнительное место для летнего отдыха, защищенное от солнечных лучей и дождя. Для посиделок на воздухе, чтобы можно было и пообедать во дворе, и отдохнуть в шезлонге. По проекту навес должен был стать некой заменой открытой беседке, но с более простой конструкцией. Чтобы во время строительства было затрачено минимум материальных средств и физических усилий.

За 2 недели задуманный план был осуществлен. На основе полученных практических навыков и знаний, хочу предложить вашему вниманию отчет о строительстве самого простого классического навеса, пристроенного к дому.

Конструкция была выбрана стандартная для данного типа навеса. Это просто стропильная система кровли на опорах. Размеры навеса в плане – 1,8х6 м, высота до крыши – 2,4 м. С одной стороны в качестве опорного элемента используются металлические столбы (4 шт. вдоль фасада), с другой – доска, прикрученная к стене дома. Покрытие кровли – листы Ондуры (аналог Ондулина, с большими размерами листов). Между столбами запланирована установка решетчатых , чтобы можно было сидеть в тенечке под навесом, наслаждаясь природой и свежим воздухом, даже в полуденную жару.

Итак, начну рассказ о том, как эта задумка была реализована. Надеюсь, смогу доступно описать весь процесс.

Шаг #1 – установка металлических столбов

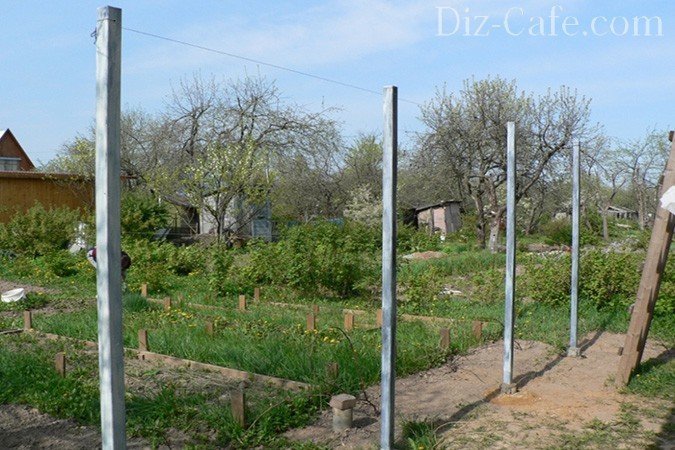

Начал я с установки металлических столбов, то есть вертикальных стоек навеса, на которых будет удерживаться стропильная система крыши. Их всего 4 штуки, они идут вдоль фасада, на расстоянии 1,8 м от стены. По плану длина навеса составляет 6 м (по всей длине фасада дома), поэтому шаг стоек – 1,8 м (с учетом выносов кровли с обеих сторон от стоек).

Для стоек были куплены 4 стальные трубы 60х60х3 мм квадратного сечения длиной 3,9 м. В грунт они будут заглублены на 1,5 м (ниже уровня промерзания), сверху останется 2,4 м. Это и будет высота навеса.

Сначала я наметил колышками места установки столбиков – строго на расстоянии 1,8 м от стены. Все промерил, рассчитал горизонтали. Потом взял бур с насадкой 150 мм и пробурил 4 шурфа глубиной 1,5 м.

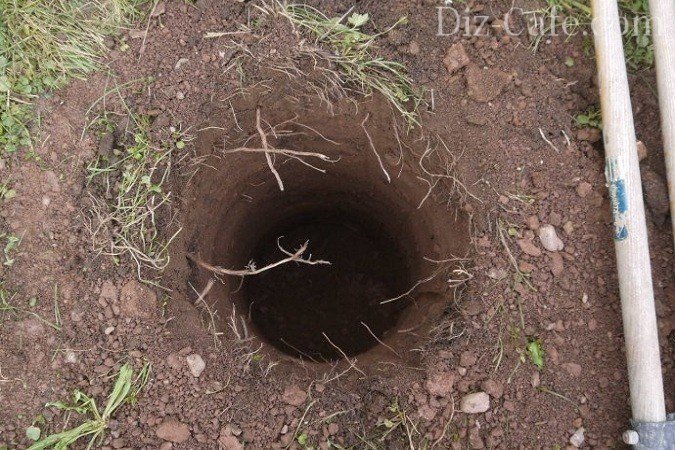

Согласно намеченной программе, под стойки будет залит свайный фундамент из бетона. Это делается следующим образом: каждая стойка устанавливается в шурф, в который заливается бетон. Получаются армированные сваи, удерживающие стойки.

Лить бетон непосредственно в высверленные лунки нежелательно. Нужно сделать изоляцию, которая одновременно выполнит функцию опалубки. Для этого я решил использовать рубероидные гильзы – скрученные в виде цилиндра отрезы рубероида. Длина гильз должна быть такой, чтобы бетонные сваи выступали над уровнем земли на 10 см. Для шурфа, глубиной 1,5 м, на дне которого будет насыпана песчаная подушка 10 см, необходимы гильзы длиной 1,5 м. Диаметр гильз – 140 мм.

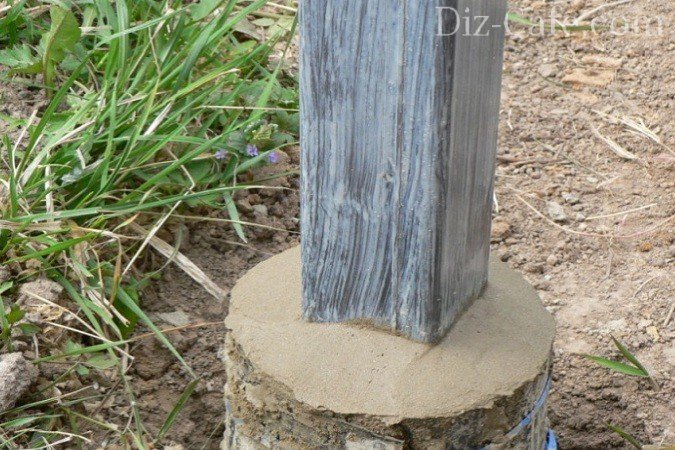

Бетон, залитый в гильзы из рубероида, удерживает металлические стойки

Я нарезал куски рубероида, сворачивал их в гильзы и скреплял скотчем (можно использовать степлер). Далее на дно каждого шурфа засыпал слой песка 10 см и вставлял туда гильзу. Опалубка под бетон готова.

В гильзы были установлены металлические стойки. Вначале – две крайние, их я выровнял по вертикали и высоте (2,4 м), натянул между ними шнур и уже по нему выставил два промежуточных столба. После чего залил в гильзы бетон (из готовой смеси, только воды добавил и все – очень удобно).

На схватывание и отвержение бетона я отвел 3 дня. За это время стойки нагружать не желательно, поэтому я занялся подготовкой деревянных деталей – опорных досок и стропил.

Также будет полезен материал о том, как построить террасу:

Шаг #2 – делаем кровлю

В конструкции кровли предусмотрены 2 опорные доски, на которых будут удерживаться стропила и вся кровельная конструкция. Одна из досок крепится на стене, другая – на столбах-стойках. Поверх опорных досок, в поперечном направлении, укладываются стропила.

Доски взяты с сечением 150х50 мм, длиной 6 м. Так как навес изначально планировался, как добротная, но недорогая конструкция, я купил не строганные доски. Острогал и отшлифовал их самостоятельно, что заняло некоторое время. Зато был уверен в результате, отгладил поверхность по высшему классу.

Стропила будут заложены в пазы опорных досок. Еще одна головная боль – нужно вырезать пазы, причем под углом наклона стропил. Чтобы определить угол и места врезки, пришлось выполнить пробную установку досок. К стене такую доску я прикрутил глухарями 140х8 мм, к металлическим стойкам – отрезками шпильки 8 мм с использованием шайб и гаек.

Теперь, когда опорные доски на своих местах, в ход пошла малка, с помощью которой я определил угол наклона стропил. После чего доски были сняты и в них, с учетом известного угла, выпилены пазы под стропила.

Стропила также изготовлены из досок 150х50 мм, 2 м длиной. Всего стропил получилось 7 штук. Их шаг установки на опорных досках – 1 м.

После подгонок стропил к пазам, все детали были прокрашены лессирующим составом Holz Lazur JOBI цвета «тик».

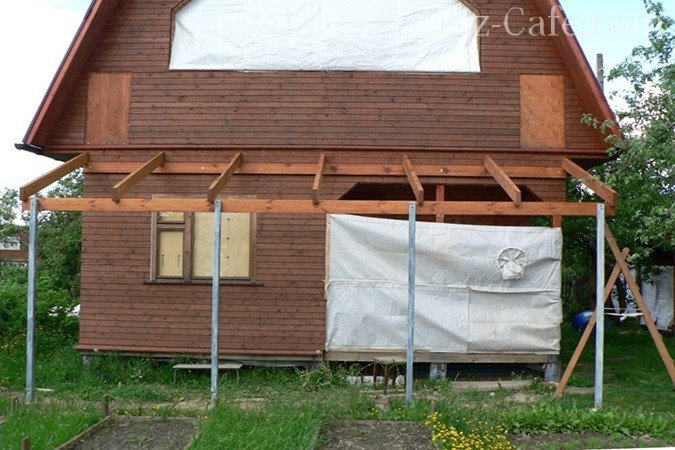

Далее все было смонтировано. Опорные доски – как и во время предварительного закрепления, то есть с помощью глухарей и шпилек. Стропила укладывались сверху, в пазы досок и забивались гвоздями. На каждый паз уходило по 2 гвоздя, забитых через стропилину наклонно, навстречу друг другу.

На обрешетку под Ондуру пошли доски 100х25 мм, длиной 6м – 7 штук. Их я прикрутил поперек стропил саморезами.

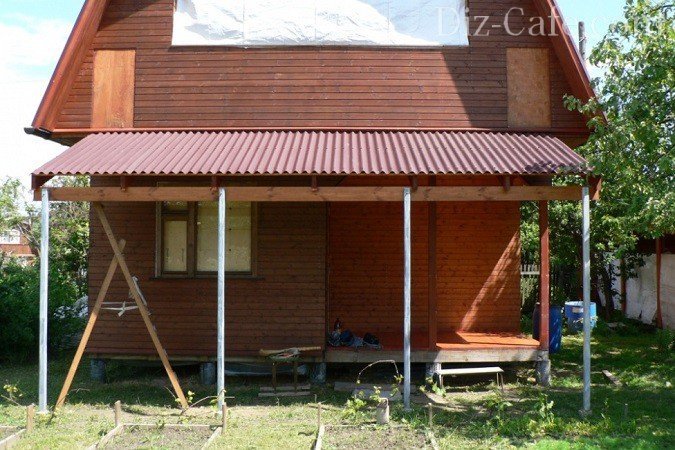

Листы Ондуры уложены на обрешетку и прибиты ершенными гвоздями с колпачками из пластика под цвет настила. По сути, крыша уже готова, теперь можно не переживать насчет дождя и обустраивать место под навесом. Например, занести туда садовый столик и стулья.

Навес, покрытый листами еврошифера Ондура

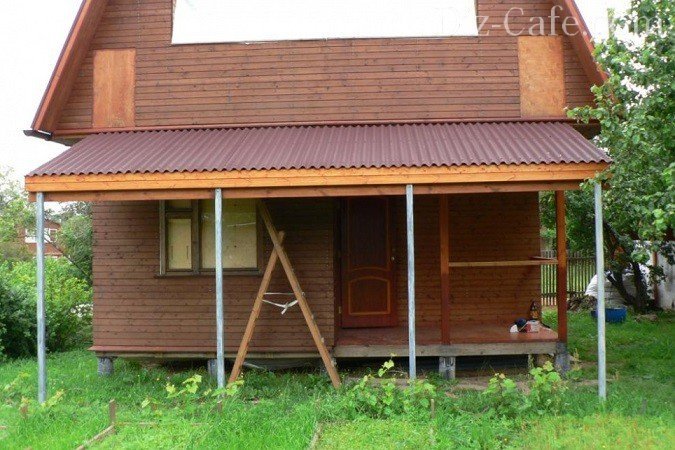

Торцы стропил остались открытыми, что не очень хорошо в плане декоративности. Да и водосточку крепить оказалось некуда. Поэтому для завершенности крыши я прикрутил к торцам стропил лобовую доску – вагонку, длиной 6 м.

Лобовая доска перекрывает торцы стропил и создает опору для водосточного желоба

Следующий этап – крепление водостока. На лобовой доске смонтированы два водостока по 3 м. Сток с крыши идет в поливочную трубу, через которую будет осуществляться полив винограда.

Шаг #3 – заливка фундамента под мини-стенку

Чтобы во время дождя вода не попадала под навес, я решил сделать между стойками невысокую подпорную стенку из кирпича. Для нее нужен ленточный фундамент, который я сделал по стандартной технологии. Выкопал между опорами траншею на штык лопаты и выставил опалубку из досок. На дно траншеи насыпал песчаную подушку 10 см. А уже на нее – положил 2 арматуры на подпорках для скрепления (армирования) фундамента.

Без арматуры делать побоялся, мало ли, возможно трещинами пойдет и развалится. Затем замешал бетон и залил его в траншею. Нужно было ждать, пока бетон схватится и затвердеет, поэтому к опорной стенке я решил вернуться позже. А сейчас – заняться декорированием своего сооружения.

Шаг #4 – установка накладок на столбы и шпалер

Пришло время посмотреть на навес критическим взглядом. Немного выбивались из общей композиции металлические стойки навеса. Решил я их задекорировать и облагородить, зашив деревянными накладками. Как раз для этого у меня осталось несколько досок 100х25 мм. Их я и закрепил поверх металлических столбов с помощью отрезков шпилек М8, шайб и гаек. Между накладками (со стороны установки шпалеры) оставалось пространство, туда я вставлял рейку 45х20 мм. Рейки образовали выступы, на них будут закреплены горизонтальные элементы шпалер.

Пришел черед крепления шпалер. Я выбрал для них решетчатый рисунок с резным отверстием в центре. Это отверстие позволило мне использовать для шпалеры не только длинные рейки, но и обрезки. Можно сказать, получилось безотходное производство. Да и смотрится такой рисунок интереснее, чем стандартные монотонные квадратики.

Рейки для шпалер делались, путем продольного роспуска имевшихся у меня досок 100х25мм. Доска распускалась на три части, полученные рейки отшлифовывались. Окончательное сечение реек (после шлифовки) – 30х20 мм.

Шпалеры я делал без рамы, рейки закреплены только на вертикальных выступах стоек. Вначале я выставлял горизонтальные рейки, прикручивая их к выступам саморезами. Затем, поверх них закреплял вертикальные рейки. Получилась декоративная решетка, возле которой супруга посадила виноград. Сейчас он уже вовсю вьется по шпалере и почти перекрыл стенку сооружения. Тень защищает от полуденного зноя. Это очень кстати, так как навес находится с южной стороны дома и без навеса здесь отдыхать днем было практически невозможно из-за аномальной жары.

Также будет полезен материал о том, как пристроить веранду к дому:

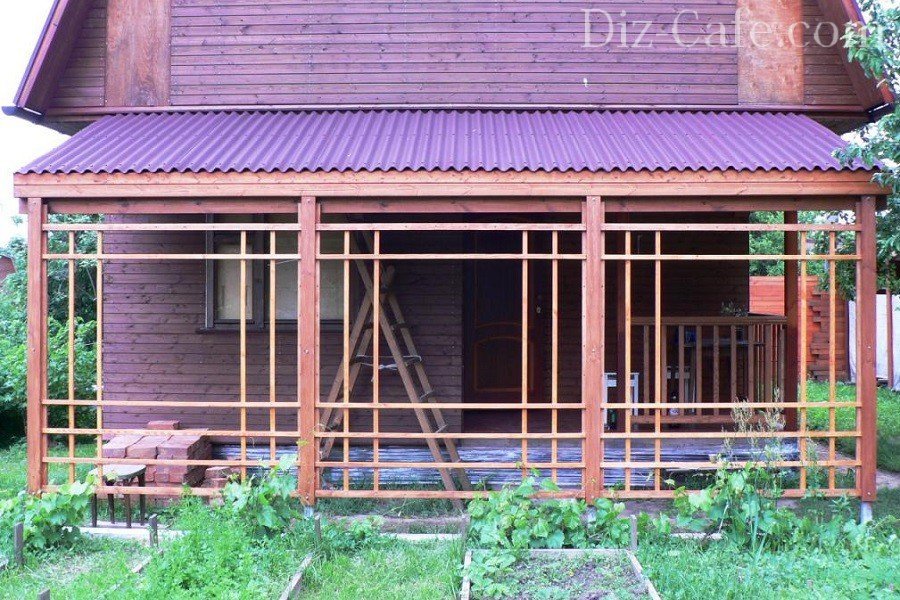

Шпалеры набираются из реек непосредственно “на месте”

Шаг #5 – постройка подпорной стенки

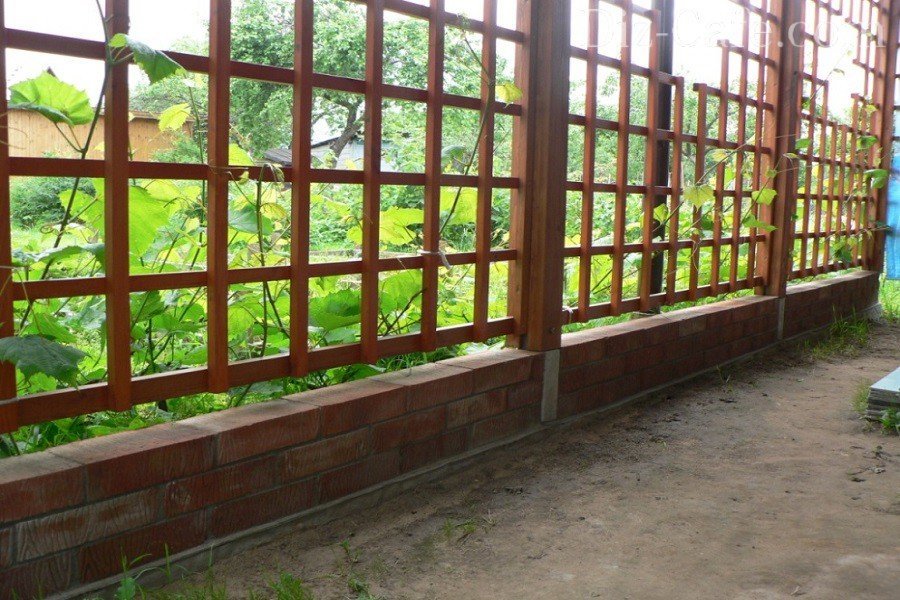

Последний этап – строительство подпорной стенки. Ленточный фундамент под него уже застыл, можно начинать работу. Для гидроизоляции я приклеил к фундаментной ленте 2 слоя рубероида, промазав каждый слой мастикой. Сверху, по рубероиду, выстроил по уровню подпорную стенку, высотой в 3 кирпича.

Подпорная стенка не позволит каплям дождя и воде при поливе попадать на площадку под навесом

Теперь меньше грязи будет при поливе и дожде. Да и смотрится навес так гораздо симпатичнее.

Вот, пожалуй, и все. Навес был построен. Весь проект реализовывал я один, но никаких трудностей в процессе не заметил. Впоследствии площадка под навесом была покрыта тротуарной плиткой. Можно сказать, что у меня получилась крытая терраса или открытая беседка – как кому нравится, так и называйте. Хотя по конструкции, это – обычный навес на столбах, времени на строительство которого ушло совсем немного.

Хранить автомобиль под открытым небом можно, но гораздо лучше оставлять его под навесом или крышей. Так можно гораздо дольше беречь кузов автомобиля от коррозии и не боятся птичьего помета. Но под такими навесами можно разместить и множество полезных вещей, как для самого авто, так и для быта. Встречаются и небольшие навесы, например, над крыльцом частного дома, но их монтаж довольно прост.

Особенности конструкции и разнообразие ее видов

Первостепенно нужно определиться с местом, где будет находиться навес. После этого уже стоит думать над визуальным оформлением, над функциональным назначением (бывают подвижные вариации навесов).

Оба типа прекрасно выполняют свои задачи, но стационарный гораздо долговечнее, прочнее, а вот у передвижного варианта основное достоинство – мобильность. Передвижной изготавливается из прочных материалов с использованием усиленного каркаса.

Еще навесы отличаются по типу размещения. Есть варианты, где навес пристроен к дому, как элемент здания и является специальной и где навес – самостоятельная конструкция.

Каркас состоит из многих элементов, но основой являются опорные столбы. Выполняются они из металла, труб, кирпича или дерева. Некоторые делают из бетона, но такой способ довольно долгий и неудобный.

Кровельный материал идентичен обычной кровле: профильный настил, черепица (керамическая или металлическая), поликарбонат. Единственным отличием является то, что в навесах не используется плоская кровля.

В зависимости от того, какой материал был выбран, разнятся и сроки монтажа. Так, например, при кирпичных столбах и керамической черепицы срок монтажа будет около двух недель, а со столбами из профильных труб и поликарбоната – несколько дней.

Подготовительные работы

Как и при любом строительстве, в первую очередь нужен проект или, хотя бы, эскиз. Можно найти фото навесов или чертежей, приспособленных для самостоятельного монтажа. Перед началом работы необходимо подготовить инструмент, закупить строительные материалы.

Из инструментов потребуется:

Рулетка 5 м.
Уровень 1,5 – 2 м.
Перфоратор со сверлами (под материал).
Саморезы (если конструкция с деревянным каркасом и поликарбонатом, подойдут гвозди).

Строительные и монтажные работы

При любом строительстве есть обычные алгоритмы работы. Ранние этапы практически не отличаются, различия начинаются при возведении конструкции.

Очистка площади под строительство. Сюда входит как уборка грунтов (если площадка с заливкой), очистка от мусора, инструментов и прочего.

Разметка площадки. Выполняется согласно чертежу (эскизу).

На месте будущих опорных столбов необходимо выкопать ямы, глубиной около метра (для конструкций, с высотой не более 3 м по центру). Размеры ямы: 40 на 40 см, глубина 1 м. Обычно, таких ямок 6 шт., но иногда делают и 8.

Установка опорных столбов для каркаса навеса. Тут есть свои нюансы. При возведении опор из металла или труб, их необходимо заякорить и забетонировать. В этом случае яма расширяется. Якорь должен быть не короче половины длинны подземного размера конструкции. Все трубы должны иметь одинаковую длину, выставляться должны по уровню или нивелиру.

Столбы должны скрепляться между собой для улучшения жесткости конструкции. Для этого сверху монтируются элементы каркаса, но меньшего диаметра по всему периметру на одном уровне.

В некоторых случаях, делаются диагональные ребра жесткости. Способ крепления может быть как с использованием сварки, так и с использованием перфоратора. Этот пункт не относится к бетонным или кирпичным конструкциям.

Монтаж кровли. Стропильная система, подготовленная заранее, сваривается прямо на месте, по уровню. Обычно делают шаг строил в 1 м, угол подбирается еще в эскизе и его желательно просчитать. Но чаще всего встречаются конструкции с углом 30-40 градусов.

Стропила варятся в стык с внешним контуром для того, что бы настил выступал за пределы конструкции, обеспечивая хорошую гидроизоляцию и защиту от лишней влаги.

Заключительным этапом монтажа будет обшивка кровли. Чаще используют поликарбонат или профильный настил. Если говорить о профнастиле, то он укладывается внахлёст, снизу вверх (попадая в ребро). Нахлест порядка 15 см. Подрезается на коньке, после чего он обшивается жестью.

В случаях с поликарбонатом – листы укладываются встык, после чего их необходимо промазать гидроизоляцией (акрилом, силиконом). И тот и другой элемент крепятся на саморезы с шайбочками.

Желательно крепить их на небольшой мазок силикона для лучшей изоляции и предотвращения окисления резьбы в месте стыка. Из чего же делать навес – решать Вам.

Монтаж переносного навеса

Основным отличием является то, как сделан такой навес, фундамент и материалы, из которых он выполнен. Фундамент является трубами большего диаметра, которые по высоте превышают уровень земли на 20-30 см.

На них одевается сам каркас и просверливаются отверстия (несколько штук в каждом), для того чтобы вставлять штырь, регулирующий конструкцию по высоте.

Переносной навес выполняется из профильных труб, рамы жесткости тоже. Они должны быть в таком типе навеса. Кровля делается по такому же принципу, материалом может быть или поликарбонат или профнастил.

Фото навесов своими руками

Наверняка в сети вы встречали немало примеров постройки хороших навесов, но качественной информации не находили. Что не удивительно, ведь навес соорудить – не дом построить. Здесь действительно меньше нюансов. Хотя предназначений у этой малой архитектурной формы предостаточно, и строят ее не только для того, чтобы закрыть автомобиль.

Есть несколько разновидностей навесов: навес-беседка, навес для модных интеллектуальных игр с друзьями по вечерам, навес для мини-мастерской, навес для прохода между баней и домом и много другого. И, согласитесь, любой из этих вариантов хочется изначально построить прочным, долговечным и приятным для глаз. А потому в этой статье мы подробно раскрываем строительство навеса с односкатной крышей – из самых разных материалов. Изучайте!

Этап I. Проектирование

Навес с односкатной крышей – это самая простая конструкция, с которой справится даже новичок. Чаще всего навесы устраивают с северной стороны дома, которая обычно не пригодна для чего-то большего: растить возле нее что-либо бесполезно, а из-за падающей тени там всегда будет прохладно.

Итак, разместите угловые точки будущего навеса прямо на земле. Для удобства используйте два кола, которые соединены между собой рейкой. Всего таких вам понадобится около 10 штук, и они и помогут вам заложить верную разметку будущего навеса.

А теперь перейдем к выбору наклона кровли. Давайте уточним, что любая кровля больше всего страдает от таких двух факторов: ветер и нагрузка от осадков, и чем меньше угол наклона односкатной кровли, тем меньше на нее воздействует ветер, но чем круче крыша, тем хуже на ней задерживается снег и вода.

Чтобы вода полностью стекала с односкатной крыши навеса, угол наклона следует делать не менее 15 градусов. И для этого срежьте под таким углом оба края досок. В общем же угол наклона односкатной крыши навеса подбирайте в соответствии с условиями вашего региона. Для подобной постройки обычно рекомендуется уклон в 15-20 градусов.

Вот, к примеру, как строится самый простой навес с односкатной крышей:

И такая же стандартная крыша со стандартным наклоном для подобной постройки.

Этап II. Выбор материала

Что же касается дизайна навеса, здесь нет особых ограничений. Только рекомендации. Например, если вы собираетесь построить навес, примыкающий к дому, тогда его кровельное покрытие лучше использовать идентичное, что уже есть на доме, а из материалов каркаса отдать предпочтение дереву или металлу. Но это правило, из которого всегда есть исключения.

Кровельное покрытие

Решите, из какого материала будет кровля этого навеса. Ведь у каждого современного покрытия есть свои требования к основанию, свой вес и особенности монтажа. Так, цельный лист профнастила легкий и удобный, и нет ничего проще, чем закрепить его на таком навесе. Но он обладает существенным минусом – большой парусностью.Именно такие крыши навесов чаще всего срывают сильные бури. А потому подумайте, если в вашей местности ветровая нагрузка действительно высока, не используйте целостное кровельное покрытие.

Также здесь есть одна проблема, над которой вам стоит задуматься. Дело в том, что в летнюю жару под навесом с металлической кровлей работать будет практически невыносимо. Согласны? А поэтому, если навес будет находиться на открытом для солнца участке, тогда:

либо используйте кровельный материал, который обладает низкой теплопроводностью,
либо вам придется конструировать кровельный пирог с утеплением.

Из материалов, которые отлично поглощают жару, хорошо подойдет керамическая черепица, деревянный гонт и им подобное. Если же вы решите не нарушать общей гармонии с домом, и вам придется использовать ту же металлочерепицу, которая уже есть на крыше дома, тогда дополнительно приобретите:

несколько рулонов или пачек теплоизолятора;
пароизоляционную пленку;
гидроизоляционную пленку;
крепежные элементы для дополнительной обрешетки.

Также популярен старый добрый шифер. Основа вам не нужно крепкая, ведь шифер всегда обладал немалым весом. Зато так же поглощает тепло.

Хотя для небольшого навеса сложно что-либо придумать лучше, чем гибкая черепица. Тем более, что вы сможете вырезать ее самостоятельно:

Но все более и более востребованным в качестве покрытия для навеса становится поликарбонат, который обладает особенно легким весом, прочностью, и замечательно ведет себя в жестких эксплуатируемых условиях.

Поликарбонат – это популярный легкий прозрачный материал, который в 250 раз прочнее стекла. Он идеально подходит для устройства летних конструкций, легко режется и красиво смотрится.

Например, отлично выдерживает большое количество снега, сильные ветра и не выгорает на солнце. Преимущества такого кровельного материала в том, что он пропускает свет, а потому вы сможете проводить необходимые мероприятия со своим автомобилем, как говорится, не отходя от кассы.

Поэтому, в принципе, почти о всех минусах односкатной крыши вам не придется задумываться, если вы покроете свой навес таким материалом, как поликарбонат:

Материал для каркаса

Навес по праву считается сезонной постройкой, а поэтому для его обустройства обычно не используют дорогие строительные материалы. Второй момент: чаще всего строительство на собственном участке, не касаемо жилого дома, приходится делать своими руками. А поэтому зачастую в ход идет не тот материал, который наиболее прочен и легок, а тот, который остался после строительства основного объекта, или же с ним можно работать самостоятельно без особого опыта.

Вот почему в 90% случаев в садовых постройках используется дерево: его легко резать, обрабатывать и монтировать без каких-либо особых усилий. Ну и недостатков у него много: плохая стойкость к влаге, огнестойкость и отсутствие долговечности.

Если же вы имеете опыт работы со сварочным аппаратом, мы рекомендуем вам использовать для подобного строительства металл. Так, идеально подходят для устройства односкатного навеса металлические профилированные трубы. Они намного прочнее и надежнее металлических прутов, и их защитный слой, где используется цинк, практически не требует восстановления.

К слову построить свой навес с односкатной крышей из металла вы сможете и без помощи сварки, если приобретете металлические кронштейны. Желательно, конечно, элементы из металла все-таки варить, но при отсутствии нужного опыта и возможностей вполне подойдут и кронштейны.

Этап III. Строительство фундамента

Итак, с материалом определились – самое время приступать непосредственно к строительству:

Шаг 1. Итак, выкапываем цилиндрические ямы. Глубину делаете от 60 сантиметров до 90. Всего для этого варианта нам понадобится 6 ям.
Шаг 2. Отдельно готовим бетон, например, в старой ванне, где легко ли смешивать цемент и песок с гравием. Пропорции берите 1:3:5. Добавьте воды.
Шаг 3. Хорошо вымешайте и набросайте в ямы такой слой бетона, чтобы получилась толщина 5 сантиметров, и опускаем туда трубы. Они прослужат опалубкой для фундамента.
Шаг 4. Теперь закрепляем трубы с внешних сторон. Заполняем бетоном.
Шаг 5. Выровняйте трубы по уровню и сделайте для них под полки из досок.
Шаг 6. Вот теперь ожидаем три дня, чтобы застыла смесь. Самый простой способ установить деревянные стойки на такой фундамент – это анкер, который устанавливается уже на полностью застывший бетон.
Шаг 7. Теперь связываем с этим столбом опорные балки. Прикручиваем саморезами доски так, чтобы они выступали около 3 сантиметров за края каждого столба. А сбоку эти выступы будут нужны для крепления перекладины обрешетки.
Шаг 8. Чтобы придать всей конструкции большую жесткость, особенно если отошли анкеры, используйте распорки. Распорки обрезается под углом 45 градусов и прикручивается саморезами.

Вот и все! Самое сложное – позади.

Этап IV. Сборка каркаса

Теперь ставим столбики будущего навеса. Для этого используйте те же доски 50х150. Укосины лучше сделайте сверху и снизу, чтобы они не мешали эксплуатации постройки:

Вот как правильно строить односкатный навес из профильной трубы: здесь готовым элементом односкатной крыши будет ферма. Ее варить из металла вам нужно будет еще на земле. В итоге у вас получится равносторонний треугольник с центральным элементом, который будет идти от верхней точки треугольника к середине его поперечной перекладины. Если вы помните школьный курс геометрии, это – высота треугольника.

Для изготовления самих стропил вам понадобится профильная труба сечением 20х20 миллиметров, или железный пруток диаметром 10 миллиметров. Для небольшого веса больше подходит второй вариант, так как с ним проще работать: не нужно будет резать под углом. Но для хорошего навеса лучше использовать, конечно, профильную трубу.

Итак, строим металлический навес с односкатной крышей шаг за шагом, своими руками:

Шаг 1. Делаем фундамент. Для этой цели вырываем в земле ямки глубиной чуть более метра, и более узкие до полутора метров. Засыпаем эти ямки гравием до глубины 20 сантиметров.
Шаг 2. Вставьте в эти ямы трубы сечением 25х25 миллиметров.
Шаг 3. Установите опоры в ямы, засыпьте их гравием средней фракции и забетонируйте.
Шаг 4. Далее проверьте высоту стоек – она должна соответствовать углу наклона будущей крыши.
Шаг 5. Теперь приварите трубы к вершинам и стойке. Теперь все швы проверьте и зачистите. Погрунтуйте поверхность и покрасьте. Лучше использовать для этой цели современную антикоррозийную краску.
Шаг 6. Готовые фирмы поднимите и установите, а между фермами сделайте подвижные перемычки с дистанции в 50 сантиметров.

Кроме того, визуально закрыть такой навес от всего другого участка, но без глухих стен, вы сможете при помощи перголы:

Этап V. Обрешетка

Собрать деревянные стропильные фермы вы не можете при помощи гвоздей, современных металлических крепежных пластин, или уголков. Мы советуем вам использовать все-таки пластины, которые замечательно держат скрепляемые элементы и двускатная крыша получается очень прочной. Тем более что применять их несложно.

Там всего лишь нужен будет хороший пресс-станок или же обычный молоток, смотря какой крепежный элемент вы выберете. В коньке все эти строительные фирмы будут соединяться одним брусом, по которому выровняйте расстояние между стропильными фермами, чтобы оно было одинаковым.

Теперь переходим к монтажу перекладин. Первый способ это прикрепить опорную балку саморезами при помощи крепежных металлических уголков. Важно, чтобы между перекладинами было расстояние от 50 до 55 см.

Что же касается обрешетки и ее плотности, исходить в этом вопросе следует от того, какой кровельный материал вы будете использовать. Например, для такого тяжелого, как черепица, вам необходимо будет сделать практически сплошную обрешетку, чтобы она смогла выдержать вес покрытия. Причем порой приходится использовать OSB плиты. А вот для профнастила или вполне подойдет обрешетка с шагом 60 см. Сплошной обрешетка должна быть также для мягкой кровли, как рубероид или гибкая черепица.

Подробнее на видео:

Этап VI. Устройство кровельного пирога

Что представляет собой изоляция? Прежде всего, это – гидроизоляционная пленка, которая находится прямо под кровельным покрытием. Главная задача – не дать попасть влаге после дождя или от талого снега через проблемные места в кровельном покрытии.

Если таковая планируется, делать вы все будете в такой последовательности:

Шаг 1. На готовые лаги навеса настелите пароизоляционную пленку и прибейте ее при помощи гвоздей или строительного степлера.
Шаг 2. Уложите на пленку теплоизоляцию.
Шаг 3. Накройте все это еще одной пленкой – гидроизоляционной. Также прибейте ее к лагам.
Шаг 4. Поверх прибейте контобрешетку и кровельное покрытие.

Вентиляция такой крыши обязательна. Принудительная, если вы установите специальный вентилятор или же естественная, если правильно расположить слуховое окошко или оставив обязательный промежуток между гидроизоляционной пленкой и утеплителем для того, чтобы воздух забирал из него капельки влаги.

Этап VII. Монтаж кровельного покрытия

Здесь уже все так, как и с обычной крышей, просто следуйте инструкции производителя. Тонкости есть только в работе со светопрозрачными материалами.

Для того чтобы покрыть навес из поликарбоната, следуйте таким шагам:

Шаг 1. Подрежьте торцы и заклейте их профилированным скотчем.
Шаг 2. Отметьте и высверлите специальные отверстия для термошайб так, чтобы они были на 2-3 миллиметра шире.
Шаг 3. Закрепите на стойках поликарбонатные листы специальным соединительным профилем.
Шаг 4. Укладываете поликарбонат, начиная с нижнего левого угла ската.
Шаг 5. Крепите листы на специальные термошайбы и не экономьте на этих элементах.

Вот и все! Если же навес с односкатной крышей вы будете крепить прямо к стене, тогда фермы делайте в виде уже прямоугольного треугольника, но тоже с распорками внутри и под углом в 20-25 градусов.

Этап VIII. Организация водостока

Навес хорошо защищает от солнечных лучей и атмосферных осадков то, что под ним находится – автомобиль, беседку или бассейн. Единственный минус конкретно односкатной крыши в том, что вода с нее стекает только в одном направлении. Поэтому, если вы не хотите получить прямо возле навеса вечно невысыхающую лужу, и дренаж.

Как видите, все проще простого!
