Как сделать отопление баллонным газом. Отопление с газовым котлом от баллона Соединение баллонов для отопления

Те, кто владеет частными домами или дачами, так или иначе сталкиваются с вопросом о том, как поддержать комфортную температуру в нем даже в самые лютые морозные зимы. Разнообразие видов отопления достаточно большое, но одним из самых распространенных является газовое отопление баллонами. Почему оно так распространено и как им обеспечить свой дом, следует разобраться более детально.

Цены на газовые баллоны

Газовое оборудование для отопления дачи

Когда возникает вопрос об отоплении газовыми баллонами, то лучше всего обращаться по этому поводу к специалистам, так вероятность ошибки будет сведена к нулю. Но, это вовсе не значит, что знать досконально процесс отопления газовыми баллонами не нужно. Для того чтобы провести в дом отопление такого типа, необходима некоторая комбинация устройств:

При помощи газового котла происходит преобразование газового топлива в энергию тепла.
Для того чтобы котел смог функционировать, необходима установка горелки, которая воспламеняет сжиженный газ в котле.
Непосредственно газовый баллон, как источник топлива.
Редуктором подключается баллон и котел.
Трубы необходимы, чтобы вся система была соединена между собой и смогла работать целостно.

Для отопления дома могут быть использованы различные типы баллонов, в которых есть свои положительные и отрицательные характеристики, учитывая которые и следует делать выбор. Они бывают:

Баллоны из металла или стали.
Полимерно-композитными.
Металлическо-композитными.

Баллоны из металла

Такая разновидность баллонов стала популярной очень давно по простой причине – раньше были только такого типа баллоны.

Однако, проверенные временем, они имеют достаточно большое количество минусов, которые не всем известны, ведь пользоваться ими продолжают и по сей день:

Первый недостаток такого вида газового резервуара – это его большой вес. В пустом состоянии он колеблется от 4 до 30 килограмм.
Отсутствие прозрачности не очень удобная характеристика для устройства, в котором желательно видеть количество оставшегося там содержимого. При конструкции из непрозрачного материала нет возможности держать под контролем уровень наполненности баллона.
Отсутствие достаточного уровня безопасности в виду того, что нет оснащения необходимой защитой, если такого резервуара коснется неправильная эксплуатация. Большая вероятность того, что он может взорваться, при этом разлетевшись на множество мелких осколков.
Неустойчив к коррозионным процессам, ведь сделан из металла. Возможность попасть под влияние воды, которая вызывает коррозию велика во время транспортировки, хранении и в процессе использования. К тому же присутствует вода в форме пара и во внутренне части резервуара, что тоже опасно возникновением коррозионного процесса.
Нет достаточной прочности материала для того, чтобы быть устойчивому к ударам. Несмотря на то, что металл сам по себе прочен, из-за длительной эксплуатации может быть поврежден различными способами. В итоге, может получиться так, что очередной удар приведет к растрескиванию оболочки баллона, что сулит неприятные последствия.

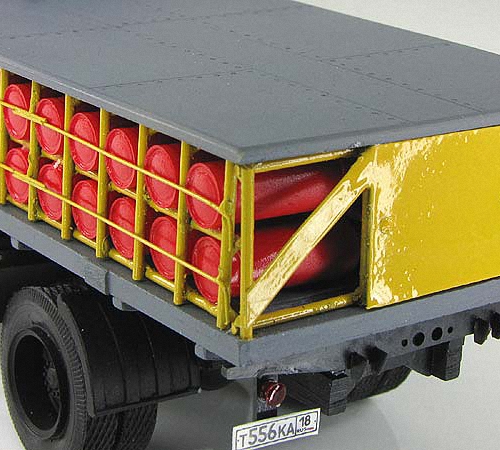

Во время перевозки баллоны часто соприкасаются друг с другом, а это опасно из-за того, что есть вероятность образования искры. К чему приведет искра в сочетании с газом?
Нет снабжения перепускным клапаном, который служит страховкой в случае перекаченного резервуара, либо некорректного процесса заправки, либо нагревания поверхности баллона.

Полимерно-композитные баллоны

Такой тип емкостей для газа был изобретен недавно. В производстве их используется стекловолоконная нить. Обладают массой, меньше на 40% тех, что сделаны из металла. При хранении достаточно удобны, требуют для этого небольшое пространство. Из преимуществ можно перечислить:

Обеспечение корпуса ударопрочными свойствами и защитой от взрывов. Это происходит благодаря тому, что баллон оплетен специальным кожухом, который в случае взрыва скомпенсирует силу удара. Заменить придется в случае ЧП лишь этот кожух.
Отсутствует возможность образование искр во время соприкосновения, что также играет роль, относительно взрыва.
Сделаны емкости для газа таким образом, что находясь ряжом с открытым пламенем или в условиях температуры, превышающей 100 градусов, взрыву не поддаются.
В дополнение – такие баллонные прозрачны, что обеспечивает удобство наблюдать за количеством топлива в нем.
Не подвергается процессу коррозии из-за своего состава. Это обеспечивает хорошую видимость и сохранение целостности материала.

Важно: работа баллона может происходить в диапазоне температур между -40 и +60.

Баллоны оснащены перепускным клапаном, который устраняет избыточный уровень давления в случае перегрева баллона, перекачки его содержимым. Эти параметры существуют благодаря наличию плавкой вставки, которая в случае необходимости расплавится и даст пространство лишнему газу выйти в окружающую среду.

Металло-композитные баллоны

Тип емкости для газа, которая является промежуточной между двумя предыдущими вариантами. Все параметры, которые имеет баллон на среднем уровне, что вес, что безопасность. Внутренняя коррозия в нем присутствует, поскольку внутри оснащен металлическим лейнером. Материал прозрачностью не обладает, по конструкции предусмотрены различные вензеля.

Выбор котла для отопления дачи газовыми баллонами

Выбирая котел для системы отопления при помощи газового баллона нужно обратить внимание на следующий ряд параметров:

Количество топлива, расходуемого за час времени. Зависит такой параметр от того, какую площадь необходимо отапливать.
Уровень давления. От давления зависит расход газа, чем меньшим будет этот показатель, тем меньшим будет расход.
Оснащенность автоматикой. В некоторых моделях котлов имеется возможность переключать силу отопления и устанавливать необходимый уровень.

Также важным параметром является КПД, который должен быть приближен к 100%. От этого зависит тип горелки, которая будет установлена в системе:

Надувная.
Атмосферная.

Первый тип горелки характерен тем, что газ сжигается в полной мере, это и обеспечивает максимально высокую степень КПД. Плюс оснащение системами автоматического режима переключения уровня отапливаемости сможет экономить 20% газа. Часть моделей такого типа выпускается без дымохода, что существенно сберегает материальные вложения в сборку и покупку дополнительного оборудования.

Выбирая оборудование для отопления, стоит внимательно подойти и к выбору самого баллона, если тип для выбора такового определен металлический. Такой тип емкостей должен иметь специальную надпись, где указана дата, в которую производилось наполнение топливом и номер самого баллона. Окраска емкостей для газа должна быть красной или оранжевой.

Важно: без наличия характеристик, указанных выше использовать баллоны не рекомендуется.

Что следует знать перед началом установки газового балона на даче

Одним из основных элементов в системе газового отопления является редуктор. Нужен он по той причине, что степень давления в баллонах часто величина нестабильная, она может зависеть от объема остатка топлива, каким составом обладает смесь или удаленности от потребителя. В этой связи нужно устройство, которое сможет выдавать постоянный уровень давления, в не зависимости от факторов, мешающих этому.

Выбрать редуктор можно по параметрам, которые указывают на его корпусе:

Производительность . Чтобы рассчитать какой производительностью редуктор приобретать, нужно оттолкнуться от расхода топлива в единицу времени. Соотношение должно быть таким, чтобы этот параметр редуктора был больше или равен приемистости котла. Редукторы с минимальными параметрами производительности не могут быть установлены в дом для отопления.
Уровень рабочего давления . Существуют модели редукторов, которые позволяют регулировать степень давления в диапазоне 20-60 мбар. В случае приобретения иного вида устройства, нужно обратить внимание на то, чтобы показатели приборов отопления и редуктора были равны. Стандартные модели предполагают рабочее давление от 30 до 50 мБар.

В случае необходимости подключить систему, используя гибкие шланги, нужен редуктор, оснащенный штуцером «елочкой». При установке жестких труб необходимо приобретать устройство, имеющее резьбовые выходы.

Принципы установки отопительной системы

Существует несколько вариантов подключения всей отопительной системы газовыми баллонами в доме:

Первый вариант предполагает соединение при помощи изогнутых труб из металла, коллекторов и пластичных шлангов с армированием. Схема подключения в этом варианте линейная, при которой все емкости с газом объединяются в один поток и работа их происходит синхронно.
Второй вариант представляет собой переключающуюся систему баллонов между собой. Делается это при помощи редуктора с возможностью осуществлять такое переключение автоматически или вручную. Схема подключения выглядит таким образом, что часть баллонов подключены и находятся в работе, а часть является резервным запасом. В случае, когда заканчивается газ в основной части топливных емкостей, происходит переключение на другую. Это позволяет сохранить время при необходимости заправить баллоны, потому как отключения подающих топливо в систему не требуется. Плюсом является еще и то, что редукторы такого типа имею специальные клапана, которые регулируют уровень давления при его повышении из-за различных воздействий извне.

Как установить газовый баллон для отопления дачи

Следует соблюдать правила при установке газовых баллонов для отопления, которые обеспечат правильность процесса и безопасность:

положение установки емкости с газом должно быть только вертикальным;
устанавливать необходимо в таком месте, к которому имеется доступ для того, чтобы в случае необходимости можно было произвести осмотр оборудования или заменить его;
удаленность от приборов отопления должна быть не менее 1 метра;

Важно: устанавливать газовое отопление в цокольных этажах или помещениях подвального типа категорически запрещено.

Важно помнить, что даже будучи уверенными в своих силах и знаниях о том, как установить баллоны с газом для отопления, запрещено это проводить самостоятельно, нужно воспользоваться услугами специалистов, как и в случае с ремонтом или заменой оборудования. Последовательность действий при установке мастером следующая:

Помещение(дача, дом), в котором будет проводиться установка газового баллона, должно быть хорошо проветренным.
Предварительно на открытом пространстве производится проверка на герметичность сосуда с топливом. Проверяют это при помощи намыливания вензелей и отверстий штуцеров. В случае появления мыльных пузырьков использование такого баллона запрещено.
Следующее, что подлежит проверке – это целостность штоковых уплотнений и соединения в состоянии с откупоренном вензеле и в закрытом состоянии кранов после из соединения. Проверка проводится таким же мыльным раствором по аналогичному принципу. В случае обнаружения пузырьков, следует звонить в аварийную службу, а баллон вынести на открытый воздух.
После проверок на герметичность всех приборов, можно соединять всю систему воедино при помощи труб и редуктора. Схема, по которой проводится установка, выбирается заранее и по схеме прокладывается трубопровод.

Важно: материалом труб должна быть сталь, тип трубы – сильфонный. Использование другого типа труб для отопления газом запрещено.

Правила хранения и безопасности

Первым делом нужно обратить внимание на количество горючего, которое хранить разрешено:

десятилитровые емкости в помещениях жилого типа, при условии, что тара герметична;
трехлитровые тары, которые обладают характеристиками, устойчивыми к воспламенению и ударам.

Правила, которые нужно соблюдать, отправляя баллоны на хранение:

выбирая место для того, чтобы хранить емкости с газом на открытом воздухе, нужно проследить, чтобы в этом месте не было прямых солнечных лучей;
хранить разрешается только проверенные на целостность емкости;
в случае обнаружения коррозионных процессов на поверхности баллона, отправлять на хранение его строго запрещено;
уровень давления остатка должен быть ниже 0,05 Мпа;
температурный режим для хранения должен выдерживаться в пределах до 45 градусов;
расстояние между емкостями с топливом сохранять при хранении больше полуметра друг от друга и от отопительных устройств.

Преимущества и недостатки

У системы отопления газовыми баллонами существует много положительных характеристик:

обладают экономичностью;
не требуют дополнительных устройств для нормальной эксплуатации;
просты в установке и замене;
нет необходимости в затратах электричества;
при таком типе отопления не происходит сжигание кислорода.

Однако, существует несколько негативных моментов в использовании газового оборудования:

есть вероятность отключения системы отопления, если баллоны с газом в морозные дни замерзнут;
выбор помещения для установки баллонов достаточно затруднителен, поскольку запрещена их установка в помещениях с плохой вентиляцией;
газ имеет большую плотность, чем воздух и в случае не герметичности системы станет опускаться в нижние части здания и, скапливаясь там, может стать причиной неприятных последствий.

Заключение

Система отопления, в которой используется баллоны достаточно проста и удобна, к тому же экономит неплохое количество средств как при установке, так и на протяжении периода эксплуатации. Если внимательно подходить ко всем процессам монтажа и выбора оборудования, то можно исключить все минусы данной отопительной системы.

Сжиженный баллонный газ, который представляет собой пропанобутановую смесь , является одним из выгодных способов отопления частных домов, гаражей и квартир в категории цена/качество.

Особенности отопления от газовых баллонов

В качестве теплового источника применяются бутан либо пропан. После того как газ сжижают, его перегоняют в баллоны. Затем их подсоединяют к системе отопления через редуктор — устройство, понижающее давление.

В процессе прохождения через него газ вновь принимает своё природное состояние. Затем сжигается в котле, отдавая большой объём тепла.

Причины выбора

Невысокая стоимость;
малый расход топлива даёт большое количество тепла;
подключение такой системы отопления допустимо в любое время и после эксплуатации иных видов котлов;
применение такого вида топлива допустимо в любой местности и постройке.

Газ или электричество

С этим вопросом сталкиваются все, кто рассматривает различные аналоги источников отопления. Чтобы принять решение, важно сравнить их по основным показателям.

Газ

По стоимости в 1,5-2 раза дешевле электричества. Особенно будет ощутима финансовая сторона вопроса, если здание большой площади.

Автономное отопление работает посредством резервуара-газгольдера , расположенного под землёй. В нём могут помещаться тысячи литров газа. Газгольдер заправляется специалистами два раза в год.

Подземный резервуар, не мешает полноценной эксплуатации территории и не испускает привлекающего внимание запаха.

Электричество

Затраты велики, так как этот источник энергии считается одним из самых дорогих.

Порой потребляемая системой отопления мощность завышена для загородной электросети, энергии не хватает для обогрева всего дома.

В непогоду зачастую случаются скачки напряжения , что ведёт к сбою в системе отопления.

Из этого следует, что сжиженный газ — более выгодный, экономный и надёжный вариант.

Хранение сжиженного топлива

Газ содержится в газгольдерах или специальных ёмкостях, имеющих сферическую либо цилиндрическую форму наземного или подземного типа установки.

Такие резервуары обязательно сварные.

Баллоны для хранения сжиженного газа производятся из листовой стали . Они состоят из горловины, двух днищ, запорного вентиля, заглушки, колпака, башмака, обечайки.

Фото 1. Газовый баллон для хранения сжиженного топлива с горловиной, запорным вентилем, заглушкой.

На каждом баллоне обозначается его тип, вес и ёмкость, допустимое давление, клеймо ОТК фирмы и Госгортехнадзора , давление пробное, полученное в ходе гидравлического испытания, дата совершённого и последующего освидетельствований, наименование изготовителя.

Баллон имеет красную окраску и белую подпись «пропан - бутан».

Справка! Перед отправкой баллоны хранят на специализированных одноэтажных складах в виде помещений или открытых площадок под навесом.

Достоинства и недостатки баллонного обогрева

замерзание конденсата при низких температурах;
размещение баллонов строго предусмотрено в проветриваемых помещениях;
в случае утечки газ опускается в подвал или подпол , приводя к серьёзным последствиям.

Вам также будет интересно:

Расход топлива: на сколько его хватает?

Для обогрева здания общей площадью 100 кв. м. в неделю в среднем требуется 2-3 баллона , каждый ёмкостью 50 л . Исходя из этих расчётов, можно определить необходимое количество резервуаров с газом для дома любой квадратуры и на сколько его хватает.

Устройство с котлом для отопления своими руками

Для формирования отопительной системы своими руками данного типа понадобятся:

Газовый котёл с горелкой для сжиженного газа. Подойдут модели с малым давлением и с самым высоким показателем КПД.
Газовые баллоны объёмом 50 л.
Арматура запорная.
Редукторы.
Рампа (применяется для подключения нескольких ёмкостей).
Газопровод , сформированный из шлангов и труб и предназначенный для соединения элементов с системой отопления.

Котлы бывают напольные и настенные , одно- и двухконтурные. Последние позволяют не только повысить температуру в помещении, но и нагреть воду.

Баллоны соединяются с системой при помощи редуктора с пропускной способность 2 куб. м/час. Редуктор может быть один или отдельный для каждой ёмкости.

Подключение к газовому котлу нескольких баллонов увеличивает срок их необходимой заправки. Для такого соединения используется рампа — прибор, разделяющий ёмкости на основные и резервные. Сначала газ берётся из первой группы, а по мере его окончания — из второй. Момент перехода озвучивается сигналом.

Для фиксации газового котла с газопроводом используется гибкая подводка , а для редуктора — дюритовый шланг. Толщина стенки газопроводной трубы из металла составляет не менее 0,2 см . В стене такие трубы заносятся в футляр и запениваются.

Расход топлива котла составляет около 9 кг газа в сутки. Большое количество ресурса уйдёт в самом начале для разогрева системы отопления, а позже — уменьшится в 4 раза.

Фото 2. Красный баллон с газом и гибкий шланг, который используется для подключения к котлу.

Заправка баллонов производится еженедельно специалистами. Перед этим процессом из ёмкостей удаляется конденсат. Самостоятельно можно вывести резервуары на открытое пространство, заземлить и удалить редуктор. Спустя 2 часа , когда остатки газа выветрились, а вода стекла в землю, баллоны можно везти на заправку.

Важно! Для одновременной дозаправки не разрешается более трёх баллонов.

Особенности использования

В разных помещениях есть свои правила эксплуатации газовых баллонов.

В квартире

Установка газового котла разрешается только при выполнении следующих условий:

получение ряда одобрений на этот процесс от специализированных служб;
покупка необходимого оборудования;
подготовка квартиры;
изменение отопительной системы — её отсоединение от централизованных коммуникаций;
установка дымохода и вентиляции.

При этом само помещение должно отвечать требованиям:

площадь не менее 4 кв. м;
наличие хорошего естественного освещения, форточки;
высота потолков не менее 2,5 м;
входная дверь с шириной не менее 0,8 м;
трубопровод с холодной водой;
ровные стены.

Газовые баллоны разрешается размещать в квартире, но не более одного . При этом само здание не должно превышать 2-х этажей. Такие ёмкости фиксируют в 50 см от газовой плиты и 100 см от отопительных приборов . Предельная температура помещения, в котором проводится процесс установки — не выше 45 °C.

Внимание! Самостоятельно проводить процесс установки газовой отопительной системы категорически запрещено, этим занимаются работники специальных служб.

Сейчас популярными становятся такие энергоносители как, электричество, газ и твердотопливные материалы. Некоторые пользователи стараются комбинировать варианты и отапливать частный дом с помощью газового, и, например, твердотопливного котла. Появляется спорный вопрос: действительно ли такой способ позволяет сэкономить? Не всегда. Одним из наиболее выгодных вариантов отопления жилища (при невозможности подключения к магистральному газопроводу) является применение газовых баллонов. Конечно, у данного способа, помимо плюсов, имеются и свои недостатки, о которых должен знать каждый хозяин частного дома планирующий данный вид отопления.

Основные элементы газобаллонного отопления

Для газовой отопительной системы, владельцу дома необходимо приобрести следующее:

Котёл, работающий как на магистральном, так и на сжиженном газе. Конечно, при наличии лишних средств можно купить 2 котла, каждый из которых будет приспособлен для определённой разновидности газа. Но, как выяснилось из отзывов пользователей, такое решение приведёт только к лишней трате средств. Следует знать, что перед подключением другого вида газа, на котле следует заменить жиклеры или целиком горелку. В более современных устройствах также необходимо перенастроить систему автоматики и управления (см. видео ниже).

Запорную арматуру. Позволяет перекрывать поток газа в аварийных ситуациях или по необходимости, например, при проведении ремонта. Частым элементом любой газовой магистрали является стандартный вентиль.

Газовый шаровый кран — ручка окрашена в желтый цвет

Система автоматики и управления. Особой необходимости в установке данной системы нет, но автоматизация позволяет исключить человеческое вмешательство. Также такие системы очень часто оснащены дополнительными элементами защиты.

Важно! Баллонный газ тяжелее воздуха и при утечке будет скапливаться в нижней части помещения. По этой причине обязательно должна быть предусмотрена система вентиляции, которая будет эффективно работать по всему объёму котельной. Обращайтесь к услугам квалифицированных специалистов!

Газовый редуктор - устройство для понижения давления газа или газовой смеси на выходе из какой-либо ёмкости (например, в баллоне или газопроводе) до рабочего и для автоматического поддержания этого давления постоянным независимо от изменения давления газа в баллоне или газопроводе. Исправное функционирование системы без редуктора невозможно.

По возможности следует использовать газобаллонные установки, одним из производителей которых является немецкая фирма GOK.

Все вышеперечисленные элементы газобаллонной системы имеют различную ценовую политику. Здесь всё зависит от хозяина дома, но следует помнить, что эксплуатация некачественных и дешёвых баллонов для газа может привести к очень плохим последствиям.

Немного теории

Прежде чем устанавливать газобаллонное оборудование в доме, следует узнать его принцип действия, а также ознакомиться с устройством всей системы.

В баллоны закачиваться пропан-бутан.

Пропан-бутан — универсальный синтетический газ, получаемый из попутного нефтяного газа или при переработке нефти, т.е. фактически, для большинства производителей это побочный продукт.

Чтобы газ можно было транспортировать и использовать в баллонах, необходимо перевести его из газообразного в жидкое состояние. Поэтому перед заправкой ёмкости газ разжижают, это позволяет закачать его в большем количестве.

Баллоны «Лукойл» на складе готовые к отправке

После подключения баллона к магистрали и открытия крана, начинается работа редуктора. Редуктор понижает давление в несколько десятков раз, из-за этого газ возвращаются в своё исходное состояние и может применяться в качестве топлива для обогрева помещений. Редуктор позволяет использовать всю ёмкость баллона.

Следует помнить, что любой газовый баллон имеет высокое давление внутри, поэтому требует соответствующего обращения и обслуживания.

Основные плюсы отопления дома газовыми баллонами

Данная система наиболее часто используется при отоплении небольшой площади – до 100 м². Идеально подходит для дачных домиков, коттеджей, а также небольших частных домов.

Основные причины, по которым выбирают газобаллонное отопление:

Система отопления на баллонах обладает более высоким КПД, чем твердотопливные или электрические котлы. По средним показателям, для отопления площади в 100 м² хватает от 6 до восьми баллонов в месяц.
Для переоборудования системы не надо приобретать специальный котёл, достаточно установить новые форсунки на старом. Таким же образом систему можно вернуть в первоначальное состояние.
При установке баллонов отопительная система приобретает автономный характер – хозяин дома становится независимым от поломок и технического обслуживания центральной магистрали.
Покупая качественное газобаллонное оборудование, пользователь может не сомневаться в его долговечности. Для длительного срока эксплуатации данной системы необходимо только вовремя проводить техническое обслуживание, для которого обыкновенно выделяют время перед отопительным сезоном.
Высокий спрос на отопительные системы с баллонами. Это означает, что при необходимости систему можно быстро продать - как в сборе, так и по отдельности.

Конечно, ни одна система не может быть идеальной. Недостатки существуют в любых конструкциях: большой расход топлива, недостаточный уровень КПД, дороговизна технического обслуживания и ремонта. В газобаллонных системах это дополнительные затраты на заправку и транспортировку ёмкостей (баллонов). Также высокой стоимостью обладает монтаж системы и покупка следующих элементов: котла, газобаллонной установки, баллонов.

Выбор и эксплуатация газового котла

Как уже было сказано выше, нет необходимости искать «особый» котел отопления работающий на сжиженном газе - современные изделия могут работать как на природном газе, так и на сжиженном. Соответственно, при выборе котла следует исходить из общей площади отапливаемого помещения. Можно установить конвекционный или конденсационный котёл. Конвекционное устройство монтируется на стену, и при этом справляется с площадью до 300 м². Конденсационные котлы не только более мощные (отапливаемая площадь – не менее 400 м²), также они более экономичные.

Отдельно следует затронуть тему горячей воды. Многие пользователи специально устанавливают электрический бойлер, считая, что таким образом достигается большая экономия - такой подход неверный. Правильно будет приобрести двухконтурный газовый котёл. Расход газа при этом не сильно увеличивается, но качество горячей воды меняется разительно.

К популярным моделям двухконтурных котлов относится Buderus Logamax U072-24K - предназначен для работы как на природном, так и на сжиженном газе .

Технические характеристики

Тип отопительного котла - газовый, конвекционный
Горелка - газовая
Количество контуров - двухконтурный
Тепловая мощность - 7.20 — 24 кВт
Тепловая нагрузка - 8 — 26.70 кВт
Камера сгорания - закрытая
Отапливаемая площадь - 250 кв.м
КПД - 92 %
Управление - электронное
Установка - настенная
Материал первичного теплообменника - медь
Напряжение сети - однофазное
Встроенный циркуляционный насос - есть
Встроенный расширительный бак - есть, 8 л
Топливо - природный газ, сжиженный газ
Расход природного газа - 2.8 куб. м/час
Расход сжиженного газа - 2 кг/час
Номинальное давление природного газа - 10.50 — 16 мбар
Допустимое давление сжиженного газа - 35 мбар
Температура теплоносителя - 40 — 82 °С
Температура в контуре ГВС - 40 — 60 °С
Производительность горячей воды при t 30°C - 11.4 л/мин
Производительность горячей воды при t 50°C - 6.8 л/мин
Макс. давление воды в контуре ГВС - 10 бар
Макс. давление воды в контуре отопления - 3 бар

Для того чтобы котёл функционировал исправно, следует правильно и своевременно проводить техническое обслуживание, в которое входят:

Замена теплоносителя в системе отопления (как минимум раз в 5 лет) если используются незамерзающие жидкости типа «Теплый дом» и т.д. При использовании в качестве теплоносителя воды, замены не требуется.
Чистка внутренних деталей котла от нагара.
Замена (при необходимости) резиновых составляющих – колец, прокладок, втулок и т.д.

Настройка котла под сжиженный газ

Давление давление газа поступающего из баллонов значительно выше давления природного. По этой причине, купленный котел необходимо перенастроить. Как правило, процедура ограничивается двумя шагами:

Установка жиклеров с отверстиями меньшего диаметра (либо замена горелки целиком).
Настройка давления газа согласно паспортным данным.

Важно! Насколько бы простой ни казалась настройка котла под сжиженный газ, производить ее должны специалисты.

В видео ниже показан процесс настройки наиболее популярных моделей.

Viessmann Vitopend 100 (Висман Витопенд 100).

Baxi ECO-5 Compact 18F.

Правильное использование газовых баллонов

Ёмкости для хранения и транспортировки сжиженного газа должны проходить ежегодную поверку, если они эксплуатируются постоянно, если только в отопительный сезон – 1 раз в 2 года.

Баллоны нельзя устанавливать как в подвальных, так и в цокольных помещениях. Там, где будет установлен баллон, должен быть смонтирован цельный пол, без полостей, и свободного пространства. Данное требование обусловлено тем, что газ тяжелее воздуха, и при недостаточной герметичности системы, его скапливание приводит к возможности взрыва. Если других помещений нет, тогда подвал следует правильно оборудовать: смонтировать бетонный пол, а также устранить свободное пространство в стенах, если оно имеется.

Ёмкости не должны эксплуатироваться в наклонном положении или лёжа. Только вертикально, предварительно закрепив его стене с помощью специального хомута. Хомут препятствует случайному падению ёмкости. Чтобы баллон можно было проверить или быстро произвести замену, его следует устанавливать отдельно от основного оборудования. Рядом с используемым изделием, для лучшей практичности, можно смонтировать крепления для запасных емкостей.

Более подробно о шкафах для баллонов рассказано в видео ниже.

Газобаллонное оборудование в автомобилях и частных домах идентично, и при его эксплуатации следует руководствоваться основным правилом – не заполнять баллон полностью. У изделий, которые заполнены более чем на 90 %, резко сокращается эксплуатационный срок, а также возрастает возможность взрыва.

Газовые баллоны не следует оставлять под прямыми солнечными лучами - постепенный нагрев внешней поверхности изделия также может привести к взрыву.

Применяя в доме систему отопления построенную на использовании газовых баллонов, нельзя забывать о периодическом проведении технического обслуживания. Обыкновенно, пользователи стараются делать ТО перед отопительным сезоном, или сразу после его окончания.

Как произвести расчёт отопительной системы на газовых баллонах

Чтобы понять практичность и экономичность данной системы отопления, следует провести предварительные расчёты и ответить на важный вопрос: на какой промежуток времени хватает одного баллона?

Последовательность проведения расчёта, исходя из среднестатистических показаний:

Мощность котла должна соответствовать 1 кВт энергии на 10 м 2 помещения. Для частного дома, общей площадью до 100 м 2 , необходимо приобрести газовый котёл, мощностью не менее 10 кВт. Установка радиаторов отопления, вместо обыкновенных многосекционных батарей, будет способствовать более быстрой передачи тепла по всей площади дома.
Для вышеописанного газового котла потребуется не менее 0,86 кг/ч сжиженного газа, учитывая тот факт, что КПД котла должен составлять не менее 90 %.
Отопительный сезон обыкновенно занимает не более 6 месяцев, иногда 7 (если апрель слишком холодный). 7 месяцев – 5040 часов. Конечно, котёл не будет всё это время работать с одной мощностью, для большей экономичности следует чередовать режимы работы.
В 1 баллон, ёмкостью 50 л, вмещается 21,2 кг сжиженного газа. Производится расчёт: 5040 умножают на 0,86 кг/ч и полученное значение делят на 21,2 кг газа. Окончательное значение (округлив в меньшую сторону) – 204 баллона на весь отопительный сезон. Данная цифра будет ещё больше, если вместо баллонов ёмкость 50 литров, использовать изделия на 27 литров.

Такие подсчёты очень поверхностны, ведь ни один пользователь не будет постоянно держать газовый котёл в режиме полной мощности. Но, исходя из данных значений, которые также следует умножить на цену за газ (добавить ещё транспортировку и заправку баллонов), можно принимать решение – стоит ли устанавливать газобаллонную отопительную систему.

На какой промежуток времени хватает одного газового баллона

При чередовании температурных режимов, одного баллона хватает на 1-2 дня. В данное значение также входит использование горячего водоснабжения. При таком расходе температура в доме площадью до 100 м 2 составит от 21 0 С до 23 0 С. Важным фактором здесь является погода на улице. Например, при -15 0 С, в неделю можно использовать до 4 баллонов, а когда температура опускается до -25 0 С, то газовый котёл недостаточной мощности может просто отказать.

Возможно ли снизить расход газа

Это не только возможно, но необходимо. Так как несколько простых элементов в газобаллонной системе помогают существенно снизить расход газа.

Установить специальные датчики, сигнализирующие о наличии газа в помещении. Это позволяет вовремя определить утечку (которая приводит не только к взрыву, но и чрезмерному перерасходу) и устранить её.
В обязательном порядке, газовую систему отопления следует автоматизировать. Только с применением элементов автоматики можно достичь меньшого расхода топлива.
Использовать только качественное и настоящее топливо, без добавок. Если в газе присутствуют примеси, то его расход существенно увеличивается.
Следить за температурой в том помещении, в котором установлено газобаллонное оборудование. Его так же, как и остальные комнаты, следует обогревать. Недостаточная температура в топочной может оказаться причиной отказа газового котла.

Помимо вышеперечисленных мер, следует утеплить дом снаружи. Качественное утепление поможет достичь минимального расхода газа и более комфортной температуры в доме.

Расходы и отзывы

На YouTube много роликов, в которых жители бывшего Советского Союза делятся своим опытом отопления газовым баллонами. В видео прилагаются и реальные расходы за газ.

Конвекционный котел Buderus Logamax U072-18K (18 кВт).

Конденсаторный котел Logamax plus GB072-24K.

Конвекционный котел Bosch Gaz.

Напольный котел КЕЛЕТ АОГВ 10 (10 кВт).

Каждый газовый котел от баллона в интернет-магазине «Технодом» имеет заводскую гарантию, так как мы занимаемся реализацией только оригинальной продукции от зарекомендовавших брендов.

Газовые котлы от баллона (на баллонном газе)

Для отопления частного дома газовые котлы на сжиженном газе должны соответствовать всем необходимым техническим характеристикам, а именно:

Мощность, которая является определяющей при обогреве конкретной площади помещений, а также полноценного обеспечения горячего водоснабжения.
Особенности модели. Существует масса различий по способу установки, закрытости/открытости камеры сгорания, а также количеству контуров.
Энергоэффективность или КПД. Чем выше данные показатели, тем больше вы сэкономите при использовании такого оборудования.
Давление. Чем ниже минимальные показатели в паспорте, тем рациональнее будет использоваться топливо из баллонов.
Расходы потребления газа. Конкретные цифры по расходу первоочередно зависят от КПД, мощности, а также эффективности работы автоматизированных элементов управления.

В первую очередь для каждого покупателя особую роль имеют вопросы расхода газа от баллона, цена газового котла на сжиженном газе для отопления частного дома и особенности установки данного оборудования. Если у вас есть конкретные вопросы, касающиеся уровня расхода энергоносителя, минимизация теплопотери и так далее, звоните и получите профессиональную консультацию от представителей компании «Технодом».

Цены на котлы газовые на баллонном газе (от баллона) отличаются от традиционных отопительных котлов, но это все равно выгодно, если речь идет об отоплении частного дома, где отсутствует подача магистрального газа. Купить котел на сжиженном баллонном газе в интернет-магазине «Технодом» очень легко, так как для этого вам понадобиться всего 1 клик.

Очень часто бывает так, что подключить строение к централизованному отоплению не представляется никакой возможности. Если хозяин, перебрав все варианты, останавливается на таком способе отопления, как сжиженный газ, следует учесть все нюансы, рассчитать расход сжиженного газа для отопления дома и взвесить, рационально ли такой способ согревания жилища.

Что такое сжиженный газ

Сжиженный газ - это природный газ, который поменял свое агрегатное состояние и перешел в жидкое, значительно уменьшившись в объеме. Для перехода необходимо невысокое давление и нормальная температура. В результате, в резервуарах для сберегания газа, помещается значительно больший объем топлива.

Баллоны заправляются смесью пропана и бутана, которая находясь под высоким давлением остается в жидком состоянии. Это облегчает транспортировку и делает ее безопаснее. Существует три варианта топлива, которым заправляют баллоны, в зависимости от сезонности:

технический бутан;
техническая смесь из пропана и бутана (летний вариант);
техническая смесь из пропана и бутана (зимний вариант).

Чтобы не столкнуться с проблемой невозможности отапливаться в зимний период из-за высоких морозов, необходимо утеплить ящики, где хранятся баллоны и оснастить их нагревателем. При низких температурах газ не замерзает, а превращается в жидкость, не поступает к системе отопления. Так происходит из-за кипения смеси при температуре десять градусов ниже нуля, падает давление. Чтобы так не было, кроме утепления и обогрева при уличной установке баллонов, предусмотрен обдув баллонов из котельной через специально сделанные воздухоотводы.

Безопасное использование сжиженного газа в быту

Смесь из сжиженного газа намного тяжелее воздуха. И если происходит утечка газа из баллонов, он всегда собирается над поверхностью пола, и ощутить присутствие газа в помещении можно уже при достижении ним критической взрывоопасной отметки. По этой причине газовый баллон должен быть установлен только на улице, в специальном металлическом отсеке в вертикальном положении. Приспособление должно быть оснащено отверстиями для вентиляции.

в случае замерзания запрещено подогревать баллон электроприборами, тэнами;
сооружения с баллонной установкой располагают на внешней стороне жилища и предпочтительно на северное стороне, для исключения попадания солнечных лучей;
заправляется баллон менее чем на восемьдесят процентов своего объема, остальные проценты места даются на расширение;
систематически проверять баллоны на предмет утечки;
газопроводы должны быть выполнены из надежных и мощных материалов.

Сжиженный газ для отопления дома

Присутствие газовых баллонов с пропан - бутаном в загородных жилищах уже никого не удивляют. Люди, где не проведен газ, активно пользуются таким вариантом на кухне, для консервации, приготовления пищи. Но последнее время все чаще можно услышать, что загородные дома отапливаются при помощи сжиженного углеводородного газа, СУГ. За последнее время приобретение оборудование и монтирование системы по отоплению стало вполне доступным для широких слоев населения. Все больше людей, не имеющих возможности получать централизованный газ для отопления, устанавливают оборудование для отопления сжиженным газом.

Среди преимуществ такого варианта использования сжиженного газа выделяются следующие особенности:

возможность сделать независимое автономное отопление в месте, где невозможно использовать централизованное отопление;
пользоваться газом можно круглогодично;
система отличается высоким качеством и надежностью функционирования;
газгольдер небольшой и невидимый визуально резервуар, не занимает место, так как располагается под землей;
удобство доставки сырья, не требующее строительство трубопровода;
сжиженный газ обладает более теплоемкой способностью чем природный;
сырье считается экологически чистым;
по сравнению с другими вариантами отопления, невысокая стоимость газа, не зависящая от колебаний стоимости природного.

Но нельзя не сказать о недостатках использования сжиженного газа:

при условии, что жилище расположено далеко от города, стоимость сырья может быть увеличена из-за расходов на дорогу;
при высоких морозах при использовании сжиженного газа возникает опасность замерзания газового редуктора;
из-за плохих погодных условий дороги могут быть заметены, что затрудняет подвоз нового запаса топлива;
проектировать и монтировать установку автономного отопления на сжиженном газе допустимо только квалифицированным специалистам, владеющим вопросом, самостоятельно можно делать только самые простые узлы.

Особенности отопления жилого помещения с помощью сжиженного газа

Одним из основных неудобств является то, что хозяин должен все время контролировать уровень газа, следить за запасами и вовремя их восполнять. Независимость от центрального газоснабжения и полная автономность для некоторых считается преимуществом, для некоторых - недостатком. Но при ответственном контролировании уровня запасов, проблем и перебоев с отоплением никогда не будет.

Пятидесятилитровый баллон заполняется сжиженным газом и служит топливом для отопления небольших по размеру дач, коттеджей и домов. Каждые несколько дней менять пустой баллон на полный, довольно неудобно, поэтому специалисты советуют соединять несколько баллонов в батарею, закольцевать их. При монтировании системы отопления сжиженным газом самостоятельно, допустимо делать батарею из трех баллонов. При желании объединить большее количество, необходимо подготовить проект и документы.

Газовые баллоны нельзя устанавливать в помещении. Они располагаются только с наружной стороны дома в специальном металлическом шкафу. При морозной погоде бывают случаи замерзания редуктора или выпадения конденсата, что затрудняет подачу газа. Чтобы избежать таких неудобств, в шкафу устанавливают маленький по размеру электрический обогреватель.

Отопление сжиженным газом особенно удобно, если площадь строения не очень большая и есть уверенность в том, что проблем с доступом к сырью не возникнет. Если этот момент под большим вопросом, лучше будет приобрести газгольдер. Это такой большой бункер для заправки сжиженного газа и хранения, заполняется такой резервуар один раз в два - три года. Объем резервуара может быть разным. Хозяин подбирает его относительно своих потребностей: от трех до десяти кубометров. Газгольдер можно размещать на расстоянии не менее десяти метров до жилища, также к резервуару должна быть обустроена удобная дорога - подъезд.

Расход сжиженного газа на отопление жилища

Самый главный вопрос, который беспокоит будущего пользователя такой системой отопления: «Рационально ли газобаллонное отопление?». С одной стороны, для построения системы отопления понадобится не так много предметов и это кажется очень простым. Так ли это на самом деле? Для возведения системы отопления сжиженным газом понадобится:

купить специальный газовый котел, который может работать на таком сырье, как газобаллонное сырье или самостоятельно перестроить систему управления и заменить форсунки;
купить арматуру, редуктор и газобаллонное оборудование;
подсоединить все механизмы и настроить отопительную систему.

Вопрос о количестве газа, который расходуется на отопление дома и возможности прогреть всю кубатуру жилища - тот, на который нужно просчитать ответ заранее. Как видно из отзывов пользователей такой системы, при условии, что дом недостаточно утеплен и общая площадь свыше двухсот квадратных метров, лучше не затевать монтирование такой системы отопления. Это будет неоправданно дорого. В таком случае, следует перейти на твердотопливные котлы.

Отопление собственного дома сжиженным газом

Отопление загородного дома сжиженным газом отличный вариант для жителей отдаленных поселений, куда провести газ очень дорого или вообще невозможно. В таком случае использование сжиженного газа для отопления дома является прекрасным решением. Отзывы пользователей утверждают, что такого рода отопление, альтернатива любому другому и даже популярному некогда дизельному топливу. Расположенные на территории двора газгольдеры обеспечивают бесперебойную подачу газа. Важно при установке резервуара учитывать требования необходимого расстояния от дома- не менее десяти метров и расстояние до коммуникаций - не ближе, чем два метра. Выбирается емкость с учетом индивидуальных потребностей жилища и котла. В частных строениях при использовании сжиженного газа в период отопления, устанавливают котлы с мощностью до девяноста киловатт, емкость хранилища колеблется от трех до девяти кубометров. Пополнение запасов в хранилище производится за счет специальной машины, которая доставляет сжиженный газ по мере необходимости.

Сжиженный газ признан экономичным видом топлива. Сравнительно недорого можно обогреть помещение достаточно большой площади.

Например, для обогрева площади двести квадратных метров, необходимо приобрести котел мощностью двадцать киловатт. Для такого агрегата понадобится пятикубовый газгольдер, требующий заправки, в зависимости от температурного режима не чаще, чем один раз в год.

Очередность организации отопления с помощью сжиженного газа

Необходимо понимать, что самостоятельно, без специального образования и опыта сделать работу по монтированию отопительной системы невозможно. Все эти этапы: проектирование, монтирование, установка газгольдера, подключение сопутствующего оборудования, должно производиться только мастерами. Не лишним будет проверить их разрешительные документы и лицензию на проведение такого рода работ. Найти специалистов по установке автономного газоснабжения несложно, в настоящее время много предложений от фирм, способных создать систему газоснабжения и отопления.

При установке газоснабжения следует придерживаться инструкции, которая гарантирует надежность, безопасность и качественную работу отопительной системы:

составление проектной документации -первый этап, во время которого принимается решение о типе системы, ценовой политике, рассчитывается производительность, мощность и другие параметры;
приобретение оборудования - давно уже нет проблем с приобретением оборудования, газооборудование для автономного отопления предлагает большое количество фирм, причем можно выбрать вариант, отталкиваясь от цены, предлагаются видеогиды по работе оборудования, что помогает принять решение о покупке;
монтирование и работы по запуску системы отопления - выполнение данной работы именно профессионалами гарантирует слаженное и эффективное функционирование оборудования на протяжении долгого периода времени;
заправка системы сжиженным газом;
обслуживание техники.

Если нет желания или возможности устанавливать газгольдер, то отопление производится с помощью баллонов, объединенных в батарею. Это то же отопление, но котел будет работать не с емкости - хранилища, а непосредственно из баллонов. Для маленьких строений, коттеджей и дач это подходящий вариант, так как не всегда получается на маленьком участке расположить хранилище, учитывая требуемые расстояния от резервуара к своим и соседским постройкам.

Расход сжиженного газа на отопление дома 100м2 и 150м2

Неоспоримый факт, что чем лучше утеплен дом, тем меньше расход газа. Необходимо утеплить все проблемные места: чердак, окна, полы и стены. Если говорить о потере тепла через эти участки, то схематически теплопотери выглядят так:

через крышу теряется тридцать пять процентов тепла;
через чердак теряется не менее двадцати пяти процентов тепла;
через неутепленные окна уходит двадцать пять процентов тепла;
через двери выходит десять процентов;
пол обедняет помещение на десять процентов.

Рассчитать топливо можно по формуле. Чтобы найти искомое количество газа, нужно мощность обогрева разделить на минимальную удельную теплоту в киловаттах и умножить на коэффициент полезного действия котла. Специалисты подсчитали стоимость разных видов топлива при отоплении дома площадью сто квадратных метров на полгода. Приводить цифры не имеет смысла, так как расценки на все меняются, но среди всех вариантов:

магистральный газ;
пеллеты;
уголь;
дрова;
баллонный газ;
дизельное топливо;
электричество.

Лидером по стоимости, то есть самым дорогим, получилось отопление с помощью электричества и дизельного топлива. Самым дешевым вариантом - централизованное газовое отопление, которое, к сожалению, не всегда доступно. Именно по этому и приходится искать альтернативные варианты, одним из которых, является сжиженный газ.

Рассчитывая расход сырья, используют вышеописанную формулу. Считается результат в килограммах, но переводят ответ в литры. Потом умножаем на то количество дней, которые будет работать отопление. Если брать средние показатели КПД котла девяносто два процента, то на дом в сто метров квадратных понадобится примерно пятьсот семьдесят литров. Что касается жилища кубатурой в сто пятьдесят метров квадратных - расход не менее восемьсот сорок литров. Баллоне, который используется, как правило сорок два литра газа. Разделив количество газа, необходимого для отопления, на количество газа в баллоне, то есть сорок два, получаем количество баллонов. А уже при умножении результата на стоимость сжиженного баллонного газа узнаем сумму необходимую для отопления жилища в течение всего сезона.

Отопление дома сжиженным газом в баллонах, отзывы

Отзывы, отапливающих свой дом сжиженным газом, сходятся в одном - жилище должно быть утепленным, чтобы не было перерасхода газа. Расход зависел и от погодных условий, и от кубатуры дома.

Хорошо утепленное жилище площадью сто пятьдесят квадратных метров, при фиксированной выставленной температуре в двадцать три градуса, для отопления баллонами со сжиженным газом потребовало такое количество сырья:

при температуре воздуха от нуля до пяти выше нуля понадобилось четыре баллона -ноябрь;
при температуре от минус десяти до минус двадцати восьми израсходовалось десять баллонов - декабрь;
при температуре от пяти до двадцати ниже нуля израсходовалось восемь баллонов - январь;
при температуре от пяти до пятнадцати ниже нуля потратилось семь баллонов;
при разбеге температуры от пяти градусов ниже нуля до пяти градусов выше 0 понадобилось шесть баллонов.

Как видим, за период отопительного сезона из пяти месяцев пользователь израсходовал тридцать пять баллонов.

Эффективность отопления на сжиженном газе высока при отсутствии других источников. Каждый регион имеет свое приоритетное топливо или вариант отопления, зависящий от климата, доступности того или иного варианта. Дискуссия по поводу того, что какой - то вид является дешевле и приоритетнее, неразумна.

Если не устанавливать газгольдер, то следует учитывать тот момент, что газовые баллоны придется отвозить на заправку, что повлечет за собой дополнительные денежные и временные расходы.

Специалисты настаивают на том, что выгодным отопление сжиженным газом будет при таких условиях:

жилище имеет не очень большую площадь - около ста квадратов;
дом обязательно качественно утеплен;
отопление таким видом сырья носит временный характер и в будущем планируется подключение к централизованной системе газа, в таком случае не придется тратиться на покупку дополнительного котла;
есть запасной вариант отопления, который в разе возникновения непредвиденных ситуаций поможет справиться с проблемой обогрева жилища.

Если баллоны работают изолированно, без подключения в батарею, необходимо иметь не меньше трех штук: один для работы котельной установки, второй - для смены, а третий - как резерв, на случай непредвиденных обстоятельств.

Отопление сжиженным газом - удобный и доступный вариант при невозможности использовать централизованный газ. Следует соблюдать все рекомендации и придерживаться техники безопасности. В таком случае в вашем доме будет всегда тепло и уютно.
