Обогрев кровли и водостоков: технология монтажа системы. Обогрев водосточной системы и кровли своими руками Кабель для прогрева водосточных труб

Обогрев водосточных труб предусматривается, главным образом, для того, чтобы значительно продлить срок их эксплуатации.

Если игнорировать устройство систем обогрева, наледь, которая будет образовываться в водосточных желобах при перепадах температур, приведет к существенному увеличению механической нагрузки на кронштейны крепления желобов и водосточных труб, а это как минимум приведет к сокращению срока службы всей системы водостока, и как максимум к протечкам кровли, разрушениям элементов фасада.

Устройство обогрева водостока в условиях климата СНГ придаст жизнеспособности мансардам, отвесным воротникам кровельных окон, башенкам, фигурным крышам с углами внутреннего типа и другим элементам архитектурным, способствующим приданию красоты и индивидуальности дома. Кабельный обогрев значительно отсрочит потребность в ремонтных работах и выход вашего дома на «пенсию».

Назначение и особенности системы обогрева

Обогревающая система водостока и крыши устраивается с целью обеспечения незамерзающих проточных каналов, которые необходимы для беспрерывного стока талых вод. При этом ею не предусматривается освобождение крыши от снега.

Монтаж обогревающих кабелей позволяет полностью исключить возникновение наледи на элементах водосточной системы и других местах с высокой вероятностью ее появления.

При этом он обеспечивает работоспособность организованного водостока в течение всего снежно-ледяного периода.

Функционируют обогревающие системы, как правило, в периоды оттепелей – обычно в осенне-зимний и зимне-весенний период, когда диапазон температур на улице колеблется в пределах -5..+3 градуса, то есть во время благоприятных условий для образования льда и сосулек.

Система обогревающих кабелей обычно оснащается температурными датчиками воздуха и специальными терморегуляторами, управляющими работой системы автоматически.

Установка кабелей обогрева водосточной системы должна производиться на протяжении всего пути талой воды – от лотков и горизонтальных желобов до водосточных выходов.

Проектирование системы обогрева водостока

Места укладки обогревающего кабеля

Кабельный обогрев предусматривают на следующих инженерных участках:

желобах водостока;
воронках водостока и зонах вокруг них;
водосборных и дренажных лотках;
карнизах крыш;
ендовах – линиях стыков кровельных скатов.

Особенности проектирования системы обогрева водостока

При проектировке кабельной системы обогрева водостока необходим учет внешних факторов, воздействующих на кровлю и ее отдельные конструктивные элементы, а также тип непосредственно самой кровли.

Так, крыши можно поделить на два типа – теплые и холодные.

Теплые кровли мансардного типа, при недостаточной теплоизоляции способны растапливать снег даже при минусовых температурах воздуха, при этом растаявшая вода может стекать на холодную кромку и, замерзая, образовывать большие наледи как по объему, так и по массе.

В таких случаях предусматривается дополнительный обогрев кромки, при котором кабель укладывают вдоль кромки крыши петлями 0,3-0,5 м диаметром с удельной мощностью в пределах 200-250 Вт/кв.м.

Холодные кровли, чье подкровельное пространство лишено обогрева, не имеют подобных недостатков, и для них укладка обогревающего кабеля предполагается только в систему водостока.

В лучах весеннего солнца снег тает и, стекая в водосточный желоб, может намерзать на нем при ночном понижении температуры.

Расчет мощности и длины обогревающего кабеля

Линейная мощность нагревательного кабеля для водостока должна быть минимум 20-30 Вт на метр длины и по мере протяженности водостока расти до 60-70 Вт/м. Обогревающие кабели должны также оборудоваться устройствами защитного отключения (30 мА).

Проектируя систему кабельного обогрева, рассчитывают длину горизонтальных элементов системы и ендов, высоту и численность труб водостока. Мощность на погонный метр для 100-150мм в диаметре и желоба 100-150мм шириной должна составлять 30-60 Вт.

Монтаж обогревающего кабеля

Как уже упоминалось, кабельный подогрев водосточных труб должен совмещаться с обогревающей системой крыши.

Непосредственно обогревающая конструкция водостока состоит из следующих элементов:

греющей секции (обогревательного кабеля);
метеостанции или терморегулятора;
управляющего пульта с защитной автоматикой;
электрораспределяющей системы.

При устройстве обогревающей системы необходимо помнить, что располагать кабель следует непосредственно в месте течения (намерзания) воды. Сложность укладки кабеля для новичков может заключаться в том факте, что в водосточной системе запрещено проделывать отверстия, и нагревательный кабель для водосточных труб подлежит фиксации специальным методом.

В желобах, ендовах и водосточных трубах кабель укладывают в форме шлейфа. В верхней области водосточной трубы монтируют ограничители натяжения провода. В системе ливневой канализации кабели обогревающей системы должны прокладываться ниже уровня промерзания грунта. В каждой части системы должен быть обеспечен отток воды.

Обеспечив обогрев водосточной системы, вы навсегда забудете о провисших или разломанных желобах водостока, об огромных сосульках, свисающих с кровельного карниза, при этом затраты на электроэнергию на работу системы обогрева будут действительно минимальными.

Установка греющего кабеля на ливнестоках, желобах и других элементах кровли - трудоемкое и дорогостоящее дело. Исполнителям работ потребуется правильно подобрать нагревательный элемент, тщательно изучить устройство крыши и водосточной системы. Только так можно обеспечить эффективный обогрев водосточных труб. Если Вы хотите получить стабильно работающую систему, приобретайте комплект кабеля для обогрева водопроводных труб в нашей компании. Специалисты подберут кабель требуемой мощности и профессионально проведут монтаж на объекте.

Устройство и принцип действия обогрева водосточных труб

Сама система представляет собой несложную конструкцию из следующих элементов:

Нагревательного кабеля. Именно этот компонент осуществляет разогрев наледи, снеговых масс. Используют два вида проводов: саморегулируемые и резистивные. Первый вариант реагирует на колебания температуры окружающего воздуха, а второй - нет. Безусловно, для экономии электроэнергии лучше применять саморегулируемые провода.
Контроллера. Это устройство управляет всей системой обогрева водостоков. Данные поступают от различных датчиков и обрабатываются в контроллере, после чего выбирается режим работы.
Датчиков температуры, осадков и воды. Они фиксируют изменения и передают информацию в контроллер.
Распределительных коробок, в которых осуществляется коммутация проводов, кабелей питания и т. д.
Автоматики защиты, обеспечивающей безопасную эксплуатацию системы.

Это основные элементы. Кроме них, используются крепежи, силовые кабели и прочие комплектующие для монтажа и подключения к сети.

В нашей компании можно заказать все необходимое для обустройства обогрева водосточных труб с помощью саморегулирующего греющего кабеля, а также воспользоваться услугами проектирования и установки системы. Стоимость монтажа зависит от объема работ и сложности проекта и определяется после выезда специалиста на объект. Заказывайте услуги установки в Москве, Новосибирске и Екатеринбурге по телефону, указанному на сайте.

Наши преимущества

Бесплатный расчет материала и систем обогрева.
Бесплатная доставка до транспортной компании при любом объеме заказа или по Москве при заказе на сумму от 15 000 руб.
Расчет материала для заказываемого объекта - от получаса (в зависимости от сложности).
Получение скидки на повторный и большие заказы.
Бесплатное обслуживание в течение 2 лет.
При заказе монтажа греющего кабеля для обогрева кровли и водостоков проектирование производится бесплатно, предоставляется сезонная скидка 15 % на установку.

Примеры работ:

Наши преимущества

Бесплатная доставка до транспортной компании от любого объема заказа или до Заказчика по г.Москва от 15000 руб.

Получение хороших скидок от большого объема ,

Бесплатный расчет материала

Бесплатное обслуживание в течении 2 лет

В холодное время года часто случается так, что замерзают водопроводные трубы и дренажные системы. Чтобы избежать снижения функциональности, необходимо выполнять обогрев водостоков, их воронок и желобов.

Причины появления наста

Если система канализации и отвода воды с крыши установлена согласно правилам, то весьма низкая вероятность того, что в ней замерзнет вода. Во избежание этого процесса рассчитывается наклон труб, их объем и коэффициент наполненности. Но если произошел резкий перепад температур или осадки значительно превысили стандартный уровень, то стоки могут переполниться жидкостью. Она не успевает сразу выходить из направляющих труб и как результат начинает в них подмерзать. Со временем на месте обледенелости образуется ледяная пробка, от которой можно избавиться только путем прогревания.

Фото – замёрзший водосток

Почему обледенела крыша:

Разница температур у кровли и карнизных свесов. Часто в частных домах с мансардной кровлей обустраивается зимний обогрев чердачного помещения. Из-за него нагревается кровельный пирог, а с него начинает стекать талая вода. Но при этом на карнизах обогрев отсутствует, и при попадании в эту зону жидкость замерзает, образовывая ледяной нарост;
Вы неправильно рассчитали диаметр или угол наклона труб. Это очень важные параметры, от которых зависит эффективность водостоков. Если коммуникации установлены неверно, то вода не будет успевать стекать по трубам, что станет причиной появления обледенелости;
Естественные причины. Поздней осенью часто есть некоторая амплитуда между ночными и дневными температурами. Она также является одной из основных причин обледенения водостоков.

Некоторые обозначенные причины можно решить и без обогрева, к примеру, обустройством холодного чердака. Тогда не будет ощущаться перепадов между температурой карнизных свесов и общей площадью кровли. Также, если Вы обнаружили, что система водостока монтирована неверно или не подходит по техническим параметрам, то рекомендуется её полностью переустановить, увеличивая эффективность.

Фото – схема прогрева

Провода для обогрева

Наиболее часто обогрев водостоков кровли выполняет специальный саморегулирующийся кабель. Но существуют и другие виды таких коммуникаций для прогрева желобов и воронок, рассмотрим каждую из них:

Резистивный провод с постоянным сопротивлением. Считается самым доступным вариантом для обустройства обогрева крыши. Состоит из двухжильного провода и оплетки. Благодаря постоянному сопротивлению довольно надежен, обеспечивает постоянную высокую температуру;
Фото – вид резистивного кабеля
Силовой провод. Это хороший вариант для обогрева внутреннего водостока, или если нет средств для организации специального отопления. Такой кабель осуществляет непроизвольный нагрев за счет повышения температуры во время обычной работы. Он подойдет для районов с небольшим перепадом температур;

Фото – силовой
Саморегулирующийся считается наиболее популярным. Он подходит даже для отопления плоской крыши. Представляет собой матрицу, которая реагирует на изменение температуры водостока. Если градус резко понижается, то матрица начинает активно нагревать свои контакты и производится общий нагрев площади крыши. Очень удобным является тот факт, что аналогично производится и понижение температуры нагревательного элемента. Для управления системы используется специальная схема.
Фото – саморегулирующийся

Вы можете обустроить свой водосток при помощи греющих проводов, которые прокладываются непосредственно в отводах или воронках, либо установить комбинированный тип отопления стоков. При таком типе обогрева водостоков используется силовой кабель для наружных желобов, а матрица – для воронок или внутренних коммуникаций.

Естественно, такие обогреваемые системы работают за счет электрического тока. Следует знать, что при высоких морозах возможны достаточно серьезные энергозатраты. К примеру, для обеспечения обогрева одного погонного метра водостоков требуется приблизительно 18–30 Вт, в зависимости от типа выбранного провода.

Желательно сразу же обсудить со специалистом максимальную температуру прогрева изоляции саморегулирующегося и силового провода. Если при отоплении металлического стока проблем не возникнет, то некоторые пластиковые водосточные системы плохо переносят нагрев.

Видео: обогрев кровли и водостоков

Установка

Монтаж обогрева водостоков легко выполняется своими руками, главное рассчитать, в каком количество энергии нуждается система. В большинстве случаев достаточно проводов с мощностью 35 Вт, но желательно обратиться к специалистам, чтобы они помогли просчитать эти параметры индивидуально, в зависимости от материала водостока и климата конкретного региона.

Фото – протяжка проводов

Вся обогревающая система состоит из щита управления и проводов. В щит включен общий автомат защиты, по одному автомату на каждую фазу, термостат, контактор и УЗО. В то же время потребуются следующие провода:

Обогревающие, которые будут установлены в желоба и вокруг воронок;
Сигнальные, которые подключат блок термостата;
Монтажные коробки для обеспечения разветвлений;
Детали для герметичного соединения кабелей, муфты и прочее.

Фото – подключение кабеля своими руками

Пошаговая инструкция , как установить обогрев на систему водостоков:

По всей площади труб протягивается обогревающий кабель. Специалисты рекомендуют устанавливать его в несколько нитей, тогда гарантируется максимальная эффективность работы. Количество кабелей рассчитывается исходя из параметров 200 Вт на квадратный метр;
При помощи монтажных коробок, в которые нужно уложить провода, необходимо разветвить систему отопления по кровле, прокладывая её также в воронки и на карнизные свесы крыши. Для установки можно использовать двухсторонние клеящие ленты, т. к. саморезы могут повредить целостность сточных коммуникаций. Но в воронке или на нижнем отделе водостока (к примеру, если желоб выведен в дренажную систему) провод можно установить заклепками;
На капельник выводится не целый кабель, а только 10 сантиметров, т. к. в данном месте водосточная система расположена под прямым углом к стене дома. Самое главное – обеспечить прогрев труб на месте стыка горизонтальных желобов и вертикальных стоков;
Далее, нужно проверить соответствие длины проводов и обогрев всех нужных отделов крыши, и установить монтажные коробки, в которых будут находиться управляющие выключатели для отопления водостоков;
Когда силовой кабель проложен – прокладывается сигнальный. Его нужно подсоединить к термостату;
По окончании монтажных работ прозваниваются все коммуникации, проверяется их заземление и настраивается термостат.

Купить системы для обогрева водостоков можно в любом городе (Нижний Новгород, Москва, СПб и т. д.). Цена зависит от типа используемых проводов и предоставляемого функционала. Наиболее популярны модели производства Devi и Ultra (для пластика).

Ранней весной и поздней осенью все домовладельцы сталкиваются с проблемой обмерзания кровельных скатов и замерзания внутри водостоков талой воды. Если ее своевременно не решить, безопасности людей, как и сохранности их имущества, будут угрожать срывающиеся с крыши крупные сосульки и смерзшиеся комья снега.

Хорошее решение – обогрев водостоков, что позволит предотвратить образование наледи. В этом материале речь пойдет о том, для чего нужно обустраивать систему водостока обогревом. Также мы расскажем о том, какие материалы для этого потребуются и подробно опишем суть процесса.

В зимние месяцы в большинстве регионов на территории нашей страны господствуют морозы и обильные осадки. В результате на кровле накапливаются большие массы снега. Повышение температуры провоцирует сначала их подтаивание, а позже и активное таяние.

Днем растаявшая вода сбегает на края крыши и в водостоки. Ночью она замерзает, что приводит к постепенному разрушению элементов кровли и водостоков.

Такая картина типична для межсезонья. Если не принять меры, лед и снег обрушатся на землю. При этом может быть поврежден фасад, водостоки, припаркованные внизу машины

На краях крыши скапливаются сосульки и конгломерат из смерзшегося снега и льда. Время от времени они срываются вниз, угрожая безопасности находящихся внизу людей и их имуществу, целостности водосточной системы и элементам декора фасада.

Предотвратить все эти неприятности можно только путем обеспечения беспрепятственного отвода растаявшей воды. Это возможно только при условии обогрева краев кровли и .

Бывает, что в целях удешевления стоимости системы обогрева ее укладывают только на поверхность кровли. Владелец пребывает в полной уверенности, что этого будет вполне достаточно.

Однако это не так. Вода будет поступать в водосточные желоба и трубы, где в конце дня и замерзнет, поскольку обогрева там нет. Водостоки окажутся забитыми льдом, поэтому не смогут принимать талую воду. Помимо этого появляется опасность их механического повреждения.

Таким образом, чтобы получить хороший результат, следует обустраивать обогрев кровли и окружающих ее водостоков. В большинстве случаев греющий кабель монтируется на кровельные карнизы, внутри желобов водостока и в воронках, на участках стыков фрагментов крыши, по линиям ендов.

Кроме того, обогрев обязательно должен присутствовать по всей длине водосточных труб, в водосборниках и дренажных лотках.

Галерея изображений

Расчет системы обогрева

Специалисты советуют выбирать для системы обогрева кровли и водостоков кабели мощностью не меньше 25-30 Вт на метр. Нужно знать, что греющие кабели обоих типов используются и для других целей. Для обустройства теплых полов, например, но их мощность намного ниже.

Перед тем, как приступить к расчетам мощности, нужно определиться с тем, как будут обогреваться все элементы системы. На рисунке представлены примеры возможной организации обогрева желобов и водостоков

Потребляемая мощность оценивается в активном режиме. Это период, когда система работает с максимальной нагрузкой. Длится он суммарно от 11 до 33% всего периода холодов, который условно длится с середины ноября до середины марта. Это средние значения, для каждой местности они разные. Мощность системы нужно вычислять.

Для ее определения необходимо знать параметры водосточной системы.

Приведем пример расчетов для стандартной конструкции с сечением вертикального водостока 80-100 мм, диаметр трубы-желоба 120-150 мм.

Нужно точно замерить длины всех желобов для стока воды и сложить получившиеся величины.
Результат необходимо умножить на два. Это длина кабеля, который будет проложен по горизонтальному участку системы обогрева.
Измеряется длина всех вертикальных водостоков. Полученные величины складываются.
Длина вертикального участка системы равна общей длине водостоков, поскольку в этом случае будет достаточно одной линии кабеля.
Вычисленные длины обоих участков системы обогрева складываются.
Полученный результат умножается на 25. В результате получается мощность электрообогрева в активном режиме.

Такие расчеты считаются приблизительными. Более точно все можно рассчитать, если воспользоваться специальным калькулятором на одном из интернет сайтов. Если самостоятельные расчеты сложны, стоит пригласить специалиста.

Выбор места для укладки кабеля

Собственно, система обогрева для водостоков не так уж и сложна, однако чтобы она работала максимально эффективно, следует укладывать кабель на всех участках, где образуется наледь, и в местах схода растаявшего снега.

В кровельных ендовах кабель монтируется вниз и вверх, протяженностью на две трети ендовы. Минимум – в 1 м от начала свеса. На каждый квадратный метр ендовы должно приходиться 250-300 Вт мощности.

На плоских участках крыши обустраивают обогрев фрагмента кровли, находящегося непосредственно перед водосбором. Так талая вода будет беспрепятственно попадать в трубу

По кромке карниза провод укладывается в виде змейки. Шаг змейки для мягких кровель – 35-40 см, на жестких кровлях его делают кратным рисунку. Длина петель выбирается с таким расчетом, чтобы на обогреваемой поверхности не возникало зон холода, иначе здесь будет образовываться наледь. Кабель укладывается на линии отрыва воды по капельнику. Это может быть 1-3 нити, выбор осуществляется исходя из конструкции системы.

Греющий кабель монтируется внутри водосточных желобов. Обычно здесь укладываются две нити, мощность подбирается в зависимости от диаметра желоба. Внутри водостоков укладывается одна греющая жила. Особое внимание следует уделить выходам труб и воронкам. Обычно здесь требуется дополнительный обогрев.

Технология обустройства системы обогрева

Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:

Галерея изображений

В зимнее время обледенение крыш и появление ледяных наростов на карнизных свесах становится серьезной проблемой. Значительное увеличение снеговой нагрузки на конструкцию крыши может привести к повреждению кровли или даже к ее обрушению. На краях карнизов образуются ледяные сосульки, которые при падении представляют значительную угрозу для пешеходов и автомобилей, припаркованных к зданиям. Зимой водосточные системы, предназначенные для водоотвода талой и дождевой воды, после попеременного оттаивания во время оттепели и последующим замораживанием во время мороза, забиваются льдом настолько, что нормальная эксплуатация становится невозможной. Для решения этих проблем применяется инновационная технология обогрева водосточных труб и желобов электрическим саморегулирующим кабелем, которая за счет автоматического режима работы значительно облегчает зимний уход за водостоками

Обрушение карнизного свеса под разрушительным действием снега и наледи

Технология работы зимнего обогрева

Принцип действия данной технологии основан на подогреве желобов и водосточных труб греющим электрическим кабелем, прокладываемому в конструкции кровли, по водоотводящим трубам, спускным желобам, приемным воронкам и других местах скопления наледи и снега. Нагревательный кабель, оснащенный автоматическим реле температуры, выделяет необходимое количество тепла, способного вызвать таяние наледи и снега.

Системы подогрева водостоков «без сосулек» выполняет следующие функции:

Предотвращает появление наледи и препятствует образованию ледяной корки.
Создает нормальные условия водоотведения талого льда и снега по водосточным трубам и желобам.
Исключает угрозу закупорки труб ледяной пробкой и выхода из строя трубных водостоков.
Устраняет угрозу опасного падения наледи и «сосулек».
Увеличивает эксплуатационный срок службы водостоков.

Кроме того, комплекс прогрева работает в полном автоматическом режиме и не нуждается в ручном управлении.

Схема подогрева желобов и водоотводящих труб греющим кабелем

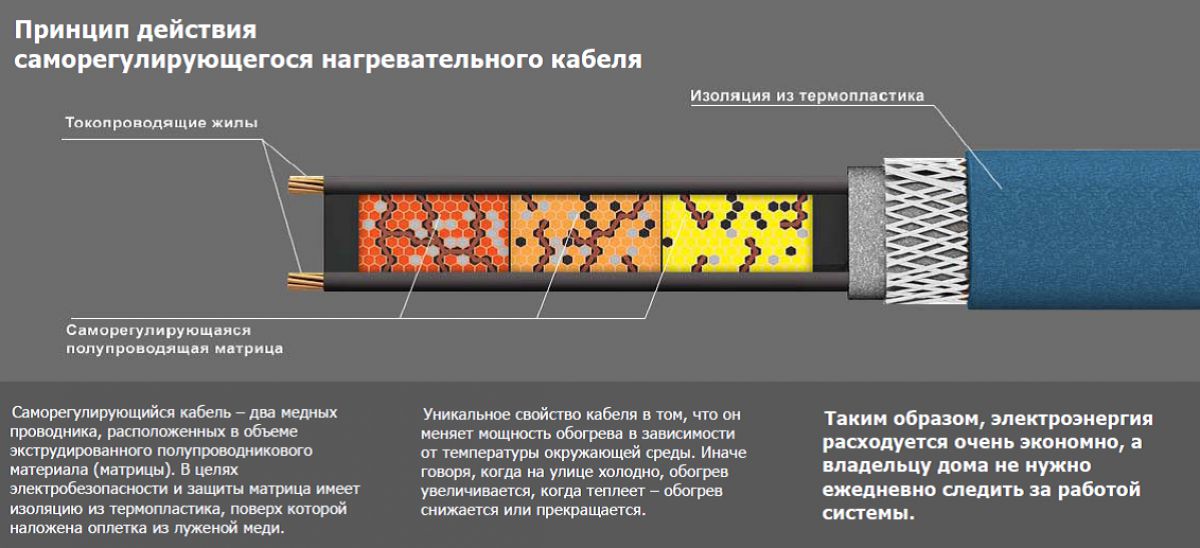

Понятие саморегулирующий кабель

Среди всех видов специальной кабельной продукции, используемой для обогрева кровельных водоотводящих труб и настенных желобов, наиболее эффективную защиту от обледенения обеспечивает электрический саморегулирующийся провод. По своему структурному строению он представляет две токопроводящие жилы, соединенные со специальной полупроводниковой матрицей, с фотополимерной внутренней изоляцией, оплеткой из проволоки или фольги, и наружной пластиковой изоляции. Два изолирующих слоя обеспечивают максимальную устойчивость к ударным механическим внешним нагрузкам и способствуют увеличению диэлектрической прочности. Основным элементов саморегулирующего провода является полупроводниковая матрица, которая может преобразовывать свою электрическую энергию в тепловую. В зависимости от понижения или повышения зимнего температурного режима, происходит изменение электрического сопротивления провода, начинается тепловой нагрев провода, достаточного для того, чтобы разморозить водосточный желоб и трубу водостока. Вот такое использование эффекта саморегуляции и лежит в основе принципа действия греющего кабеля.

Саморегулирующий провод автоматически изменяет мощность потребления электрической энергии и регулирует температуру нагрева.

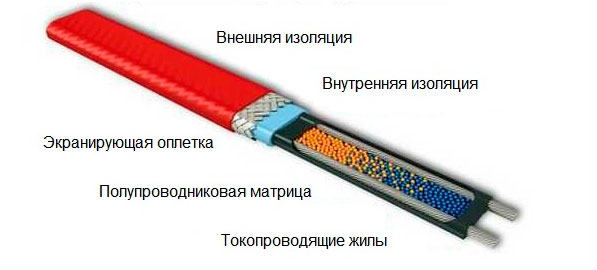

Структурное строение саморегулирующего кабеля

Основные достоинства греющего кабеля

Электрический саморегулирующий кабель заметно выделяется от своих «собратьев» за счет следующих достоинств:

Экономичность.
Невысокая мощность потребления.
Надежность и долговечность.
Отсутствие рисков перегрева и перегорания.
Простота монтажа.
Кабель можно нарезать на куски необходимой длины непосредственно на месте монтажа.

Кабельная система против обледенения водостоков легко монтируется, имеет автоматический блок управления и не требует демонтажа в летнее время

Недостатки греющего кабеля:

Разморозка водосточных труб при низких зимних температурах требует достаточно высокого значения стартового электротока.
Долгий период разогрева.
Высокая цена.

Обогрев водосточных труб и желобов саморегулирующим кабелем

Для того чтобы растопить ледяной покров, в системе водостоке греющий провод располагают в конструкции трубы и самих воронок, местом основного формирования наледи. Существует несколько особенностей прокладки саморегулирующего провода:

Если диаметр водостока не больше 100 мм, кабель укладывается в одну нитку.
Для нагрева водостоков диаметром от 100 мм до 300мм потребуется укладка двух ниток провода.
На входе в конструкцию водостока производят фиксацию кабеля стальными скобами.
Верхняя и нижняя часть водостока нуждается в усиленном подогреве. Поэтому рекомендуется дополнительно укладывать несколько витков провода в виде спирали или кабель укладывается в виде «капающей» петли.
В случае, когда длина водостоков больше 3 метров, кабель закрепляют прочными крепежными элементами в виде металлической цепи, троса, закрепленными на деревянных элементах кровли.

Мощность саморегулирующегося кабеля подбирается в зависимости от диаметра водостока.

Пример укладки саморегулирующего провода в водоприемную воронку

Видеопример устройства зимнего обогрева водостоков:

Порядок расчета мощности системы обогрева

Если владельцу частного дома надоело вручную заниматься чисткой льда с крыши и водостоков, и он решился на установку обогревательной системы, то первым шагом на пути к намеченной цели будет разработка проекта обогрева. Вообще-то подбором кабеля и расчетом необходимой мощности занимаются специалисты, которые есть у каждой солидной торгующей организации. К сожалению, изредка встречаются не слишком добросовестные поставщики, заинтересованные в продаже дорогостоящего антиобледенительного комплекса и поэтому полагаться полностью на честность продавца не стоит. По этой причине рекомендуется ознакомиться с общими правилами расчета и проектирования:

Составления плана укладки греющего кабеля. При утепленной крыше с небольшим скатным уклоном провод размещают по периметру и в водоприемных воронках.
На плоских крышах кабель укладывают в зонах примыкания к желобам водостока.
Крыши с большим углом наклона требуют немного другой схемы укладки. Кабель укладывают зигзагообразно между краем кровли и конструкцией снегозадержателя.
В местах примыкания крыши к стене и на ендовах двухскатных кровель образуется своеобразный карман, в которых постоянно образуется наледь. В этих местах греющий кабель укладывают по высоте на расстоянии, равном 2/3 от длинной стороны ендовы. В местах соприкосновения крыши и стены, провод обогрева укладывают вытянутой петлей в 10 – 15 см на расстоянии от 5 до 8 см, не доводя до конструкции до стены.
В случае если надо обогреть крышу с большим уклоном и без организованного водостока, греющий кабель кладут «капающей» петлею. В этом случае предусматривается монтаж кабеля петлею таким образом, чтобы талая вода каплями стекала непосредственно с нее на землю. Элемент капающей петли увеличивает расход кабельной продукции на 50 – 80 мм.
В желоб шириной до 150 мм укладывают греющий кабель в одну нить и заводят капающей петлею в 300 – 400 мм в водоприемную воронку водостока.

Как уже было сказано выше, самым лучшим вариантом греющего кабеля считается саморегулирующий кабель. Так как этот вид кабельной продукции более дорогостоящий и цена его составляет от 240 до 660 рублей за 1 метр, его можно использовать только для обогрева водостоков, а конструкцию кровли оснастить более дешевым видом нагревательного провода.

Вид водосточной системы с обогревом электрическим кабелем

На следующем этапе владельцу необходимо определиться с местами технического обслуживания, где необходимо будет установить монтажные коробки. Чаще всего их устанавливают на крыше рядом с кабелем обогрева или где-нибудь под навесным козырьком или на парапетном ограждении.

Расчет мощности электрической системы обогрева

Следующим этапом расчета «системы без сосулек» будет определение погонной и общей потребляемой мощности. Существует таблица значений ориентировочных значений мощности различных видов кровли:

Водостоки из пластика оснащаются греющим кабелем с суммарной мощностью не больше 17 Вт/м, а для кровли с мягким покрытием предельно допустимой считается мощность 20 Вт/м.

После определения расчетной мощности нагревательного провода рассчитывают необходимую его длину и количество ниток кабеля, зная, что максимальная длина одной цепи не должна превышать 120 — 150 метров. К каждой цепи подключается свое УЗ0.

На завершающем этапе подбирается щит управления всего комплекса подогрева.

Укладка саморегулирующего провода – идеальное решение крыши «без сосулек»

Техническое обслуживание

Для нормальной эксплуатации уложенного греющего саморегулирующего кабеля, необходимо своевременное выполнение следующих профилактических мероприятий:

Один раз в год перед зимним сезоном визуально осматривать поверхность кабеля на предмет механического повреждения.
Перед началом эксплуатации в холодное время года необходимо произвести очистку водоприемных желобов и воронок от листьев, веток и другого мусора.
Выполнить проверку величины сопротивления изоляционного слоя.
До наступления холодов настроить работу автоматического терморегулятора.
Проверить УЗО.

Подготовка к зимней эксплуатации подогреваемого желоба

Использование технологии обогрева водостоков греющим кабелем позволяет значительно экономить время владельца дома на очистку ото льда, исключает возможность получение травм из-за падения ледяных сосулек. Поэтому затраты на приобретение и монтаж всего этого комплекса зимой окажутся вполне оправданными. Конечно, оснащение водостоков подогревом – это серьезный проект и для лучшего результата эксплуатации желательно участие производить монтаж опытными специалистами.
