Монтаж тройной розетки может быть выходом для тех, кто не планирует в ближайшее время делать ремонт в своей квартире, но желает комфортно пользоваться электрикой в каждой комнате своей квартиры. Для превращения одной розетки в три у вас есть три варианта. Рассмотрим каждый из них.
Установка блока из трех розеток
Блок из трех розеток отлично смотрится на стене
Наиболее приемлемый способ по соотношению цена/качество. Желательно производить монтаж на этапе ремонта/штукатурки, но возможна установка и по готовой стене. Более детально о
Преимущества способа:
- Вы можете сделать не 3, а 4 и даже 5 розеток в одном блоке в зависимости от марки и модели электроустройства;
- Надежность и простота монтажа;
- Низкая стоимость
Недостатки:
- Работа пыльная – придется сверлить подрозетники
- Требуется специальный инструмент (перфоратор, коронки)
Разъемы и розетки в одном блоке
Монтаж блока из нескольких розеток – наиболее распространенное современное решение. По-сути вы получаете несколько отдельных розеток в одном месте, более того, вы можете использовать подрозетники для монтажа не только розеток, но и выключателей, разъемов под Ethernet и TV.
Установка тройного встроенного механизма розетки
Зачастую установить блок из трех розеток не представляется возможным, т.к. не хватает места. Рассмотренный вариант с установкой блока трёх розеток, в зависимости от фирмы и марки будет занимать от 240 до 260 мм. Но эту длину можно значительно сократить, если использовать многопостовые розетки с заводским монтажом в один блок. Вместе с накладной рамкой он займет не более 160 мм
Качественные автоматические клеммы в заводском модуле на несколько розеток
Достоинства такого подхода:
- Более простой монтаж розеток
- Не нужно ничего соединять дополнительными проводами
- Занимает меньше места
- Заводской монтаж электрики более надежен, чем любой ручной
Недостатки:
- Заводской блок из трех розеток стоит дороже, чем три розетки этого же производителя, купленные по отдельности. Например, если механизм Legrand для трех розеток стоит 3*4$=12$, то механизм тройной многопостовой розетки обойдется вам в 26$, то есть в два раза дороже.
- Необходим специальный подрозетник на три модуля
Важно: При покупке убедитесь, что купленный модуль надежно крепится в специальный подрозетник. Лучше использовать модули и подрозетники одного производителя.
Тройная розетка – эконом вариант
Тройная розетка с заземлением
Ни один электрик в здравом уме не посоветует вам устанавливать такие тройные розетки на постоянной основе. Они могут нормально служить в виде переноски-удлинителя, но не более того. Тем не менее, на рынке довольно часто можно встретить продукцию Кунцево Электро и подобных фирм, которые предлагают вам сразу 3 розетки за цену менее 4$.
Достоинства такого решения:
- Меньше занимают места, чем описанные выше варианты – три розетки помещаются в блок 95*95см;
- Цена. Механизм нормальной розетки Legrand стоит 4$, а тут вместе с корпусом за три штуки та же цена.
А вот недостатки:
- Из – за своей конструкции розетка не может нормально крепиться в один стандартный подрозетник и постоянно будет из него выпадать. Как бы аккуратно вы им не пользовались, он обязательно выпадет!
- Качество используемой пластмассы. Уважающие себя фирмы не производят розетки такого формата, а все остальные, в том числе и Кунцево Электро, используют дешевый горючий пластмасс, поэтому применение таких розеток даже в качестве «времянок» - весьма опасно.
- Контакты. Внутри этих розеток нет ни меди, ни бронзы, ни латуни. Только крашенная жесть. Так делается дешевый товар. Посмотрев видео о производстве розеток в Кунцево и даже разобрав такую розетку вы увидите якобы латунь в контактных группах, однако все сразу становится на места, если вы проверите эту «латунь» магнитом. Жестяные контакты спустя некоторое время перестают пружинить, хуже передают электричество через вилку, нагреваются, ржавеют. В общем, делают все то, что должна делать жесть в несвойственных для нее обстоятельствах.
Не ставьте такие розетки без особой необходимости ни себе ни заказчику. В обоих случаях это выйдет вам дороже.
Комментарии:
Похожие записи
Монтаж наружной розетки своими руками, подробная инструкция
Почему строители выбирают розетки Легранд или как не сэкономить себе в убыток
В современный век, когда инновационные технологии развиваются семимильными шагами, невозможно представить жизнь без электрических приборов, которые не только упрощают жизнь современного человека, но и являются ее неотъемлемым дополнением. Даже неопытному человеку, никогда ранее не сталкивающемуся с электроникой, не требуются объяснения принципа работы электрических приборов, так как все понимают, что для их работы необходимы источники подключения, функцию которых выполняет розетка. Что такое розетка, также не нужно рассказывать. В доме, как правило, имеются розетки, и далеко не одна, но зачастую возникает необходимость установки розетки, в случае проведения ремонтных мероприятий или эксплуатации большего количества электроприборов. Что делать в этой ситуации? Можно воспользоваться услугами профессионального электрика, вызвав его на дом, а можно постигнуть азы установки электрических розеток и выполнить это самостоятельно. Как подключить тройную розетку в соответствии с современными стандартами - рассмотрим в настоящей статье.
Розетка и ее разновидности: взгляд электрика
Розетка представляет собой специализированное устройство, предназначенное для обеспечения абсолютно безопасного замыкания контактов, в результате которого происходит бесперебойная подача электричества в электроприборы. Конструкция розетки представлена пластмассовым корпусом, включающим рабочую часть. Внутренняя часть розетки представлена клеммами, к которым прикрепляются пружины для вилки и контакты. Большинство современных розеток, в том числе и розетка тройная с заземлением, оснащены заземляющими контактами, снижающими напряжение со всех электроприборов и повышающими безопасность системы. Современный рынок электроприборов и их комплектующих предлагает потребителю несколько разновидностей розеток, в процессе выбора которых необходимо учитывать специфику эксплуатации электрических приборов.
Несмотря на то, что конструкция розетки, на первый взгляд, проста, необходимо различать следующие разновидности розеток:
- Розетки типа С5 представляют собой стандартную советскую розетку, знакомую большинству жителей стандартных многоэтажек. Они характеризуются квадратной формой корпуса, в центре которого имеется круглый вырез под вилку электроприбора, а также два круглых отверстия, в которые вставляется вилка электрического прибора. Данные розетки не имеют заземления, а также подходят для большинства старых электроприборов. Несмотря на то, что они удачно маскируются на стене, их дизайн и внешний вид оставляет желать лучшего;
- Розетки типа С6 , или, по-другому, евро-розетки характеризуются более привлекательным внешним видом и в, отличие от розеток типа С5, выдерживающих не более 6А, способностью выдерживать силу тока до16 А. Кроме того, для большинства современных электроприборов используются именно евро-розетки, которые характеризуются более широким отверстием для вилки. Еще одним достоинством современных розеток является возможность их заземления, что делает такие розетки более безопасными.
Однако, вопреки мнению дилетантов, внешний вид розеток - не единственное их различие. Розетки всех типов имеют и внутренние конструктивные различия. Это обусловлено стремлением улучшить конструкцию розетки, сделав ее более безопасной.
Важно! Розетки типа С5 характеризуются наиболее простой конструкцией, на внутренней стороне которой к пластиковому или керамическому основанию крепятся два переходных контакта, прикрепляющиеся к электрической проводке. Принцип действия розетки данного типа основан на замыкании двух переходных контактов, которое происходит, когда вы вставляете вилку в розетку.
Типы электрических контактов также бывают различными. Выделяют пружинные и лепестковые контакты розеток типа С5, при этом последние считаются менее надежными, что обусловлено их способностью терять свою жесткость и в последующем искрить при вставке вилки в розетку. Надежность пружинных контактов обусловлена износостойкостью пружин, составляющих конструкцию розеток, благодаря чему такие розетки могут успешно эксплуатироваться в течение нескольких десятков лет.
Тройная розетка: основные разновидности
Век развития прогресса и растущая энергоемкость электрических приборов обуславливает постоянный рост популярности тройных розеток, от которых становится все труднее отказаться в повседневной жизни. Особо остро эта проблема встает на кухне, где мы проводим четверть своей жизни и по максимуму используем множество электрических приборов. Как уже упоминалось, сейчас царит век инновационных технологий, которые не обошли и тройные розетки, различающиеся в соответствии с их модификацией, формой и размерами. Как и остальные розетки (двойные, одинарные), различают:
- Розетки тройные внутренние, предназначенные для скрытой проводки;
- Розетки тройные наружные, так называемые, внешние розетки), характеризующиеся высокой степенью защиты и наличием защитной крышки;
- Тройные розетки накладные и встраиваемые;
Что касается современных модификаций тройных розеток, то различают:
- Тройные розетки с заземлением и без заземления;
- А также тройные розетки с защитным отключением, которая подразумевает замыкание проводов и выключение розетки, тогда как при установке обычной розетки попросту выбивает счетчик.
Конструктивные особенности тройных розеток, которые имеют один питающий провод, позволяют подключить до трех электроприборов одновременно. Независимо от модификации розетки, будь то наружная или внутренняя, в процессе их установки используют метод блочной сборки, так же называемый «наборные розетки». Этот метод подразумевает одновременную сборку и установку трех отдельных розеток. Чтобы обеспечить удобство и эстетичный внешний вид конструкции, специалисты предлагают объединить внешние рамки трех отдельных розеток, заменив их на одну общую рамку, которую необходимо приобрести отдельно. Покупая внешнюю рамку, необходимо подбирать ее таким образом, чтобы форма внутренней части лицевой панели соответствовала форме рамки.
Важно! Специалисты советуют приобретать розетки, характеризующиеся квадратной формой внутренней части лицевой панели, так как они являются более универсальной моделью.
Необходимо помнить, что производители выпускают рамки различных форм и расцветок. Более дорогостоящие моделей, то они продаются раздельно: в одной коробке находится внутренняя часть с контактами, а в другой - наружная часть вместе с рамкой и декоративной крышкой.
Тройная розетка фото
Установка тройной розетки: подготовительные мероприятия
Ремонт подразумевает не только штукатурку, окраску и оклейку стен обоями, но и другие задачи, решение которых также немаловажно. Согласно требованиям современного дизайна, установку электрических розеток необходимо осуществлять в соответствии с евро стандартами, подразумевающими их расположение на высоте 20-40 см от пола. Это обусловлено не только удобством, но и эстетической красотой, так как кабели электроприборов в этом случае не будут видны. Осуществляя электромонтажные работы, важно четко осознавать, что в случае неправильного подбора установочных изделий, таких как розетки и выключатели, может возникнуть пожар. Особую актуальность данный вопрос приобретает в случае установки тройной розетки. Это обусловлено тем, что любой элемент электрической сети рассчитан на определенный рабочий ток, и в случае несоответствия возникнет перегрузка электросети и, как следствие, перегрев и обгорание контактов.
Как правильно подобрать и установить тройную розетку? В первую очередь это зависит от типа проводки, которая может быть скрытой или наружной. Если вы планируете работать со скрытой проводкой, отнестись к работе надо более тщательно. В этом случае важно удостовериться в том, что она рассчитана на тройную нагрузку. В противном случае, может возникнуть перегрузка электросети, которая приведет к необходимости замены обгоревшего провода, что является чрезвычайно хлопотным занятием.
Прежде, чем осуществить подключение тройной розетки, необходимо разметить место ее установки. Если с одинарной розеткой все обстоит намного проще, то все составные элементы тройной розетки должны располагаться на одном уровне, так как малейшее отклонение их от единого уровня будет сильно «резать» глаза. Определив место установки тройной розетки, которая, в соответствии с евро стандартами, должна располагаться на уровне 25-40 см от пола, осуществляют ее разметку, которую лучше всего осуществлять с помощью толстого маркера. Если разметка для одинарной и двойной розетки не представляет сложностей и предполагает сверление одного отверстия в стене, то с тройной розеткой дела обстоят несколько сложнее. Для этого устанавливают строительный уровень и проводят горизонтальную линию, после чего размечают центры розеток с учетом расстояния между ними. Осуществляется это следующим образом: отмечают первый центр розетки и откладывают от него половину ширины накладки на подрозетник. Также это можно осуществить, приложив накладку к первому центру и отмерив второй вертикально расположенный центр, в соответствии с шириной накладки.
Важно! Чтобы при установке тройной розетки не возникало проблем с разводкой кабеля, специалисты советуют устанавливать ее там, где ранее была установлена одинарная розетка.
Если возникает необходимость прокладки проводки на новом месте, необходимо нанести на стену вертикальные и горизонтальные линии (они должны быть обязательно прямыми!), так как косые и криволинейные трассы в дальнейшем затруднят процесс поиска и устранения повреждения проводки.
Как установить подрозетник для тройной розетки?
Специалисты рекомендуют устанавливать тройную розетку в один подрозетник, который представляет собой блок с тремя гнездами, располагающимися на едином каркасе. Если в качестве тройной розетки вы используете три одиночных розетки, которые устанавливаете параллельным соединением, специалисты рекомендуют использовать одиночные подрозетники. В связи с тем, что установка одиночного блока из трех розеток аналогична установке одиночной розетки, далее будет рассмотрена установка трех розеток в одиночных подрозетниках.
Если вы планируете работать с кирпичными или бетонными стенами, перед тем, как приступить к работе, необходимо подготовить следующие материалы и инструменты:
- Перфоратор;
- Специализированная насадка, представляющая собой коронку диаметром 70 мм, оснащенную твердосплавными резцами;
- Индикатор напряжения;
- Фигурную и прямую отвертку;
- Молоток;
- Зубило;
- Средний и узкий шпатели.
Перед тем, как установить тройную розетку, возьмите перфоратор, предназначенный для бетонной стены, или дрель для стены из кирпича и гипсокартона, а также коронку для подрозетников. Сверло необходимо прижать к отмеченным ранее центрам розеток и аккуратно начать сверлить отверстия до тех пор, пока коронка не упрется дном в стену. После этого ее вытаскивают и заканчивают сверление.
После того, как вы просверлили отверстия, возьмите подрозетник и на его задней части выдавите отверстия, количество которых соответствует количеству кабелей, которые в него входят. Для тройной розетки это количество составляет - 3 штуки, в связи с чем, необходимо выдавить три отверстия.
Важно! При работе с кирпичом и, особенно, с гипсокартоном, необходимо соблюдать меры предосторожности и работать аккуратно, так как эти материалы склонны крошиться.
Кроме того, важно помнить, что между тремя отверстиями для кабеля просверлить два отверстия для проводов. Для этих целей выберите диаметр сверла, соответствующий диаметру небольшой гофры, в которую вставляются провода. Специалисты рекомендуют использовать гофротрубу, однако зачастую от нее можно отказаться. Если вы устанавливаете розетку в гипсокартонной стене, кабель в гофротрубе необходимо кинуть по крепежному профилю.
Как осуществить разводку проводов в тройной розетке?
Провода необходимо подключать в соответствии с параллельной схемой, которая подразумевает, что к каждому проводу из щитка подключают по два провода, идущих от дополнительных жил, идущих на вторую и третью розетки. С помощью индикаторной отвертки необходимо определить фазу и ноль, после чего электричество в щитке необходимо отключить. Далее скручивают провода, при этом помня, что для осуществления надежной скрутки специалисты рекомендуют использовать специализированные контактные наконечники, которые необходимо вставить в зажимы розетки и прикрутить винтами. После осуществления первой скрутки провод кидают на вторую розетку и через отверстие в задней крышке заводят его подрозетник. Аналогичное действие необходимо произвести и с третьим отверстием. После того, как вы осуществили это, все три подрозетника подготовлены к установке.
Как закрепить подрозетник?
Подготовив смесь алебастра с водой, просверленные в стене отверстия обмазывают данной смесью и вставляют в них подрозетники. Специалисты рекомендуют делать смесь погуще, что позволит ускорить схватывание алебастра. Если вы видите, что подрозетники проваливаются, добавьте алебастра, а если выпирают, их пристукивают молотком.
Важно! Несмотря на то, что данное мероприятие кажется достаточно простым, к нему необходимо отнестись с должной аккуратностью и выставить все подрозетники на одном уровне, для чего необходимо использовать строительный уровень. Кроме того, важно следить за верхними винтами, которые должны располагаться в верхних точках розетки и удерживают их. После того, как вы установили подрозетник, необходимо оставить его до полного высыхания алебастра, которое займет 1-2 часа, и затем приступают к подключению розетки.
Схема тройной розетки

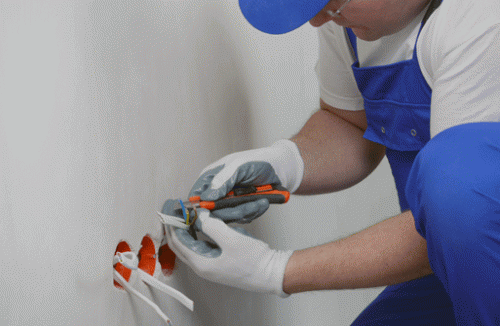

Как подключить тройную розетку?
Напомним, что мы осуществляем подключение тройной розетки в трех подрозетниках. В этом случае подключение осуществляют в соответствии с параллельной схемой. Важно знать, что существуют розетки, которые подключают последовательно через шлейф. Их не рекомендуется использовать для подключения сразу нескольких электроприборов, характеризующихся высоким энергопотреблением. В этом случае розетку подключают по схеме, прилагаемой к розетке. В случае с нашей розеткой, все провода необходимо подключить к ее зажимам и плотно прижимаем их клеммами и винтами в зависимости от типа розетки. Затем провода скручивают внутрь коробки, после чего устанавливают центральную часть розетки. Чтобы в процессе установки розетки поправить ее уровень, осуществив наживку шурупов, слегка пристукивайте корпус из металла для его выравнивания. После этого затяните винты. Установив центральную часть тройной розетки, осуществите монтаж декоративных накладок.
Можно сказать, что розетки установлены и готовы к использованию. Чтобы удостовериться в этом, необходимо проверить их работоспособность, включив автомат. Для первого включения розетки не рекомендуется использовать сложные электроприборы, отдав предпочтение настольной лампе.
Правила техники безопасности при установке тройной розетки
- Перед тем, как приступить к осуществлению электромонтажных работ, обязательно отключите электричество, после чего убедитесь в том, что электрическая сеть разорвана;
- В процессе работы необходимо использовать только специальные инструменты с изолированными ручками;
- Если вам приходится работать с электрическим проводом большой длины, аккуратно его закладывайте в стену или обрежьте до необходимой длины;
- В случае необходимости нарастить провод, его необходимо спаивать, а не делать скрутки;
- Устанавливая розетку в поверхность стены, важно следить за плотностью ее установки и изоляцией;
- Необходимо использовать оборудование и провода, рассчитанные на номинальную мощность и силу тока и предназначенные для электромонтажных работ.
Соблюдая эти нехитрые правила, вы сможете максимально безопасно и качественно произвести электромонтажные мероприятия, связанные с подключение электрических розеток.
Как подключить тройную розетку видео
Если вам необходимо решить задачу подключения сразу нескольких электроприборов в одном месте, то тройная внутренняя розетка придется как нельзя кстати. Она позволяет одним махом решить проблему подключения большого количества электроприемников, причем, номинальная мощность приборов не представляет особых проблем.
Такие розетки нашли широкое применение в местах подключения видео и аудио аппаратуры, на кухне и в местах установки компьютера.
Прежде, чем приступить непосредственно к подключению розеток, вам следует определиться с местом монтажа, номинальными параметрами розетки и сечением кабеля, который необходим для подключения.
Место расположения розеток
Прежде всего нам следует определиться с местом, в котором мы планируем установить внутренние розетки тройные. Особых ограничений здесь нет, и простая логика не позволит вам ошибиться.
Итак:
- Прежде всего, п.7.1.37 ПУЭ запрещает устанавливать розетки в ванных комнатах. Допускается их установка только через автомат УЗО.
- Кроме того, п.12.29 ВСН 59 – 88 не допускает установку розеток в местах, неудобных для эксплуатации. Так же нельзя размещать розетки под и над мойками.
- Других требований нет. Поэтому выбор места установки розетки определяется только целесообразностью. Обычно розетки устанавливают на высоте в 30 см от пола. Но это не является правилом и, если вам необходимо подключить, например, установленный под потолком кондиционер или вентиляцию, целесообразней розетку расположить под потолком.
Выбор розетки
Об этом аспекте выбора частенько забывают, но ему следует уделить самое пристальное внимание. Ведь работоспособность и долговечность розетки напрямую зависит от ее соответствия подключаемым электроприемникам.
Итак:
- Прежде всего, это номинальный ток розетки. Он может быть 6, 10, 16 и 25А. Но последние два номинала в основном предназначены для подключения электрических плит (см. ). Зачастую они имеют несколько отличную форму, специально под вилку печи.
- Для того, чтобы выбрать розетку, соответствующую вашим номинальным параметрам, вы должны знать номинальный ток самого мощного прибора, который будет запитывать эта тройная розетка внутренняя.
Обратите внимание! Что, согласно п.3.15 ВСН 59 – 88, мощность ни одного отопительного агрегата не должна превышать 2 кВт. А именно отопительные приборы зачастую являются наиболее мощными источниками энергопотребления в квартире. Для устройств такой мощности достаточно 10А розетки, поэтому аналоги с большим номинальным током рассматривать не целесообразно.
- Если вы планируете устанавливать розетку вне помещения (см. ), то должны обратить внимание на ее защиту. Этот параметр обозначается аббревиатурой «IP» после которой идут цифры. Первая цифра может быть от 0 до 6 и демонстрирует уровень защиты от проникновения пыли. Вторая цифра может быть от 0 до 8 и демонстрирует уровень защиты от проникновения влаги. Чем выше цифра, тем лучше защита.
Подбираем кабель
Чтобы ваша розетка внутренняя тройная работала бесперебойно и как можно дольше, важно правильно подобрать провод, которым она будет подключаться к электрической сети. Особенно это важно при монтаже скрытой проводки, когда для того, чтобы заменить перегоревший провод, вам придётся раздолбать пол стены.
- Прежде всего, следует выбрать сечение кабеля или провода (см. ). Этот параметр зависит от нагрузки, которая будет подключаться к розеткам. Причем, нам следует учесть возможную суммарную нагрузку всех трех розеток. Особенно расписывать процесс выбора не будем, так как это довольно подробно описано в других статьях нашего сайта.
Подключение тройной розетки у непрофессионалов может вызвать определенное замешательство. Но в этом нет нечего сложного, и, следуя нашим нехитрым советам, вы сможете все подключить буквально за несколько минут.
Главное здесь — внимательность и не пренебрежение правилами техники безопасности.
Прежде, чем приступить непосредственно к подключению, следует определиться с возможностью и правильностью принятого нами решения. Для этого , номинальный ток автоматического выключателя, который питает данную группу, а так же отсутствие запретов на установку розеток в помещении данного типа.
Итак:
- Перед тем, как установить тройную розетку в уже работающую группу электрической сети, следует определиться, выдержит ли автоматический выключатель дополнительную нагрузку. Для этого нам необходимо посчитать возможный номинальный ток в розетке. Делается это путем суммирования номинальных токов самых мощных потребителей электрической энергии, которые могут быть подключены в данной розетке.
- Если мы знаем только номинальную мощность этих приборов, то считаем номинальный ток, исходя из формулы I=P/U×cosα.Где I – номинальный ток, Р – номинальная мощность прибора (обычно указывается в паспорте или на корпусе прибора) и cosα – коэффициент мощности электроприбора (найти его значение вам должна помочь инструкция по эксплуатации прибора, но если вы его не нашли, то можно принять равным 1).
- Теперь, суммировав все номинальные токи для данной группы, мы можем проверить соответствие автомата этим параметрам. Зачастую автомат требуется заменить на более мощный. Но если розетка предназначена для подключения маломощной видео и аудиотехники, то, возможно, это и не потребуется.
Обратите внимание! Согласно п.6.2.2 ПУЭ,максимально допустимый номинальный ток автоматического выключателя, питающего групповую сеть, не может быть больше 25А. Так что, если у вас уже установлен автомат в 25А, то придется задуматься о разделении группы либо ограничениях по подключению приборов к данной группе.
- Также если установка розетки тройной в уже существующей группе предполагает контроль сечения питающего провода. Зачастую, если не подходит автомат, то и существующая проводка не будет отвечать новым требованиям. Поэтому опять-таки придется задуматься об ограничениях подключаемой нагрузки для данной группы.
- Ну и наконец следует определиться, а можно здесь вообще устанавливать розетку? Монтировать розетку нельзя в ванных комнатах и кладовых помещениях. При этом для ванных комнат есть исключение, которое позволяет выполнять монтаж при установке в цепи питания данной группы автомата УЗО.
- Кроме того, если должна быть установлена на сгораемом основании, следует позаботиться о ее пожарной безопасности. Для этого закладные под розетку должны быть выполнены из несгораемых материалов. Обычно для этого применяют изделия из стали.
Установка тройной розетки
Собираем тройную розетку
На данный момент на рынке представлено огромное количество разнообразных розеток. Но либо цена на них «кусается», либо они не отвечают нашим требованиям. Поэтому зачастую тройную розетку собирают из трех обычных розеток.
Как сделать тройную розетку, мы сейчас и расскажем:
- Для этого нам потребуются три обычные розетки, требуемых нам номинальных параметров. Это может быть одна розетка на 6А, вторая на 10А и третья на 16А. Главное, чтобы они отвечали вышеуказанным требованиям. Также нам потребуется накладка для тройной розетки, которая создаст видимость единого целого.
- Отмеряем необходимую высоту от пола, обычно это 30 см, но вы можете выбрать любую другую высоту. На месте установки розетки проводим горизонтальную черту, параллельную полу.
- Теперь снимаем декоративные крышки на лицевой стороне наших одинарных розеток и на их место устанавливаем тройную накладку.
- Одеваем на розетки накладные коробки и прикладываем нашу тройную розетку к отметке. Отмечаем место штробления стены под закладные коробки (см. ).
Обратите внимание! Если вы используете пластиковые закладные коробки с направляющими (их еще называют закладные под гипсокартон), то достаточно одеть закладные и приложить их к месту установки.
- Сверлим стену и устанавливаем закладные коробки. Крепим их и устанавливаем непосредственно розетки. Если вы все сделали согласно размерам, то у вас должна получиться хорошая тройная розетка. При этом цена ее зачастую значительно ниже, чем у подобных стационарных аналогов. Теперь осталось выполнить подключение.
Подключение от распределительной коробки
Наиболее распространенным случаем является подключение розетки непосредственно от . Его в 99% случаев используют при монтаже розеточных групп, а также в большинстве случаев при добавлении розеток в уже существующие группы.
Итак:
- Прежде всего, выполняем подключение между розетками. Для этого нам потребуется провод сечением не меньше, чем провод, которым мы планируем выполнять подключение.
- От розетки, к которой планируется подключение, делаем перемычки к соседней розетке. А от соседней — к третьей розетке. При этом заземляющий провод крепим к заземляющим контактам, а нулевой и фазный — к силовым.
- Теперь наша тройная розетка в одном гнезде готова к подключению. Но прежде, чем его выполнять, следует снять напряжение с группы, с которой предстоит работать. Кроме того, если в распределительной коробке проходят провода других групп, с них также стоит снять напряжение.
- Вскрываем распределительную коробку и определяем фазный, нулевой и защитный провода нашей группы. Если ваша электрическая сеть смонтирована в соответствии с нормами ПУЭ, то голубой провод — нулевой, желто-зеленый – защитный и третий — фазный. Если же это не так, то ищем эти провода путем кратковременной подачи напряжения. Методология поиска описана в других статьях нашего сайта.
- Теперь подключаем фазный провод в распределительной коробке и на розетке, затем то же самое проделываем с нулевым и защитным. Важно не перепутать место подключения защитного провода, фазный с нулевым можно подключать к любым силовым контактам розетки.
- После подключения всех проводов и закрытия распределительной коробки можно подать напряжение и опробовать работоспособность наших розеток.
Подключение одной розетки от другой
Этот способ зачастую применяется при добавлении новой розетки в уже существующую группу. Он призван снизить объем работ, связанных со штроблением стен и снизить конечную цену подключения. И хотя применяется он редко, но также имеет право на существование.
- Для того, чтобы выполнить такое подключение своими руками, следует, прежде всего, собрать нашу тройную розетку, как описано выше.
- Следующим этапом становится снятие напряжение с розетки, от которой предстоит подключение.
- Затем вскрываем эту розетку и дальше действуем по налаженной схеме. По сути, мы устанавливаем перемычку, как между розетками в нашей тройной розетке.
- На этом подключение окончено и можно подать напряжение на всю нашу розеточную группу.
Вывод
Теперь вы знаете, как установить розетку тройную и собрать ее из нескольких одиночных розеток. Надеемся, это поможет вам в создании комфортной электрической сети вашего дома.
Хотелось бы только отметить, что добавления в уже существующую сеть несут за собой определенные ограничения. Поэтому применять их стоит только в исключительных случаях.
Далеко не все и не всегда происходит по плану. иногда бывают просчеты свои собственные, а иногда приходится дорабатывать просчеты чужие. Это мы к тому, что если в доме не хватает розеток, то искать виновных бесполезно. Остается только два выхода - тянуть удлинители или же врезать новые розетки в тех местах, где их расположение наиболее удобно. Если не планируется ремонт, то второй вариант едва ли будет радовать хозяев, а вот если установить вместо одинарной розетки тройную, это может несколько исправить ситуацию.
Зачем устанавливать тройные розетки
А ведь и действительно, намного удобнее установить вместо одной розетки три, чем пользоваться ненадежными тройниками и двойниками. это не просто неудобно. Это может привести к печальным последствиям. Никого пугать не хотим, но лишние тройники это:
Поэтому установка тройной розетки будет выходом во многих ситуациях.
Виды тройных розеток, розетки с выключателем
Отдельного внимания достойны розетки с выключателем. Встроенные конструкции для трех потребителей встречаются крайне редко, но выключатель на розетке может обесточить часть цепи, когда есть уверенность, что он не будет использована долго, тем самым можно исключить появление коротких замыканий или других неприятностей во время отсутствия хозяев.
Также нужно вспомнить о том, что конструкции розеток в принципе могут двух типов:
Все это в полной мере относится и к тройным розеткам с внутренним креплением. Также можно пойти другим путем - купить три отдельных розетки, а скроет их тройная рамка для розеток.
Все зависит от конструктивных особенностей стены. Если стена гипсокартонная, то просверлить еще два отверстия при помощи специальной коронки будет не проблематично. Но если стена в доме бетонная или кирпичная, тогда это влечет за собой расходы как по времени, так и по работе практически идентичные мелкому ремонту. На каком варианте остановиться, решать только мастеру.
Нас же пока интересует более простой и более экономный вариант - установка блока из трех розеток в одно посадочное отверстие. Откровенно говоря, это не самый мудрый способ увеличить количество потребителей на провод, и такому мнению есть аргументации, но пока рассмотрим положительные стороны такой установки:
Тем не менее, есть серьезные ограничения по применению таких розеток. Во-первых, очень часто на скупость ловят, подсовывая плохое качество контактов. Перед покупкой нужно убедиться, что все контакты непременно латунные. Затем стоит обратить внимание на качество пластика крышки и материал корпуса. В идеале сердечник должен быть керамическим, а материал крышки из негорючей пластмассы.
Как подсоединить розетку тройную
При выборе способа установки нужно отталкиваться от сечения провода, который проложен в стене. Если мы решаем стену не штробить и не высверливать дополнительные места для многоместной внутренней розетки, то в любом случае, стоит убедиться в том, что провод выдержит три потенциальных потребителя. Если этого не сделать, проводка может обгореть, тогда в любом случае придется штробить стену, чтобы заменить провод на поврежденном участке.
Если все же принято решение устанавливать три розетки в разных подрозетниках, то они должны быть подключены в соответствии схеме, приведенной выше. В этом случае возможно придется прокладывать дополнительные участки кабеля и здесь нужно учесть, что прокладываются они исключительно горизонтально или вертикально. Диагональная прокладка недопустима.
Если предусмотреть все нюансы, связанные с нагрузкой и сечением провода, а также купить качественную тройную розетку внутреннюю, она прослужит верой и правдой вплоть до следующего ремонта. Удачной работы!
