Немало копий было сломано в спорах о том, как правильно сделать выход стояка канализации на крышу. Настало время внести ясность в этот канализационный вопрос, а поможет нам в этом бесценный опыт пользователей нашего портала.
- Что такое фановая труба;
- Как она устроена;
- Как без нее обойтись;
- Приемлем ли диаметр в 50 миллиметров;
- Готовые решения от участников FORUMHOUSE.
Фановая труба: что это такое
Как устроена фановая труба, можно понять из этой схемы.
В канализационной системе это тот элемент устройства трубопровода, который является связующим звеном между септиком и атмосферой.
И неважно, используете ли Вы на своём участке или самостоятельно изготовили .
Следует запомнить, что в большинстве случаев устройство этого канализационного элемента просто необходимо, так как при прохождении сточных вод по стояку создаётся разряжение. Вода, находящаяся в сифонах сантехнических приборов вашего дома под действием вакуума начинает всасываться в канализацию, а это может привести к резкому снижению давления, срыву гидрозатвора и появлению в помещениях неприятного запаха.
Сифон или гидрозатвор – это изогнутая трубка, расположенная под мойкой или за унитазом и заполненная водой. Жидкость, постоянно находящаяся в изогнутой части этого устройства, играет роль водяной пробки, препятствующей проникновению неприятных запахов из .
На FORUMHOUSE вы сможете получить всю нужную вам информацию о том, и под Москвой, и в южных регионах, и в условиях вечной мерзлоты.
Фановый стояк канализации в частном доме: опыт участников FORUMHOUSE
Показателен личный опыт наших форумчан. Рассмотрим один из самых задаваемых вопросов.
Latysya Участница FORUMHOUSE
– У меня выгребной септик – бетонные кольца с дном и крышкой. Расположен он в 6 метрах от дома. В эту сторону выходят 3 окна. Сначала я думала устраивать выход вентиляционного стояка через потолок санузла, далее в чердачный карман и крышу дома. Думаю, это необходимо, чтобы газы и прочие запахи, образующиеся в наполняющемся септике, выходили через него и развеивались повыше над крышей. Но проблема в том, что не хочется дырявить материал кровли. Помогите понять, будет ли запах от септика без вентиляционного стояка, и каким должен быть диаметр фановой трубы в частном доме.
Отвечает консультант нашего форума Евгений Фадеев :
Евгений Фадеев:
– Этот элемент канализации поставить необходимо, и труба должна быть диаметром в 110 мм. Если не его устроить, то при пересыхании или срывах гидрозатворов появится запах. Если отсутствует нормальная фановая вентиляция с притоком на фильтрующем сооружении и выхлопом на крыше, запах будет, так или иначе, распространяться по округе. А для диаметра следует запомнить простое правило:
Фановая труба 50 мм обеспечит поток примерно в 16 раз меньше потока через трубу в 110 мм. Таким образом, это уже будет не вентиляция, а набор из нескольких соединительных трубок.
Иногда домовладельцы приходят к заключению, что монтаж этого элемента канализационной системы не обязателен, без него можно обойтись. Но несложно догадаться, что будет, если разом провести слив воды из кухонной мойки, ванной и туалета, а в конструкции нет фановой трубы. А ведь обычно в современном загородном доме монтируется два и более санузла.
Как обойтись без фановой трубы в частном доме
Ответ на этот вопросы: «в большинстве случаев не обойтись никак». Следует запомнить, что ее установка необходима:
- При использовании в системе коммуникаций канализационных стояков диаметром в 50 мм;
- Дом имеет два и более этажа оборудованных санузлами;
- или иное оборудование, чей разовый сток способен перекрыть систему канализации.
Фановая труба на кровле: размещение
Рассмотрим следующую, весьма распространенную ситуацию: дом уже построен, септик вырыт, выходы санузлов намечены, а как быть дальше, домовладелец ещё не определился.
Prorab_2009 Участник FORUMHOUSE:
– Помогите правильно устроить фановый выход на крышу. В данный момент ситуация такая: дом построен, кровля из черепицы, сейчас дошло дело до канализационной трубы, от дома до септика 6м. Есть возможность пробить потолок и установить ее под кровельной черепицей в холодном чердаке.
По мнению консультанта нашего форума Вадима , в этом случае возможна следующая схема, причем более правильным будет способ под номером 1.
Вадим
– Первый способ наиболее предпочтительный Грибок на стояке не нужен. По трубе поднимается теплый воздух, на грибке может намерзать конденсат и перекрывать ее, и под карнизом не проводить, в этом случае уменьшится тяга. На чердак не выводить – и тяга слабенькая и чердак провоняете.
Фановый вывод на крышу – основные правила
Пользователь нашего форума (ник на форуме VladimirKu ) советует придерживаться следующих правил при выводе фановой трубы:
- Она должна выходить на крышу вверх, минимум на 300мм. И как можно ближе к коньку, чтобы снег её не сорвал при сходе с крыши. А устраивается она не только для защиты гидрозамков во внутренней канализации вашего дома, но и для вентиляции канализационной системы.
- Если дом более 2-х этажей и с длинными горизонтальными внутренними разводками канализации внутри дома, то придётся выводить и второй фановый стояк.
- Если у вас стоит автономная система биоочистки с применением микроорганизмов, которым для их жизнедеятельности необходим кислород, то система вентиляции крайне необходима.
Стояки ставят максимально прямыми. Нужно избегать поворотов, изгибов и сужений, чтобы не создавать сопротивления потокам воздуха.
Частные дома, построенные с учётом современных проектов, как правило, оснащаются системой канализации. Эта система призвана исполнять важную роль – кардинально улучшать санитарно-эпидемиологическую обстановку внутри помещений. Вместе с тем, в рамках реализации подобных проектов желательна также вентиляция канализации в частном доме.
Именно проекты с вентиляцией систем канализации гарантируют полноценный комфорт жилища и способствуют нормальной работе линий хозяйственно-бытовых стоков. Какие схемы вентиляции наиболее эффективны и как их реализовать в частном доме – именно об этом и поговорим в нашей статье.
Также разберем особенности монтажа составных элементов канализационной вентиляции, уделив внимание нормам и правилам, которые следует соблюдать при этом.
Частные жилые строения, в отличие от муниципального жилья, обладают индивидуальными особенностями. Поэтому схему канализации частного дома не всегда удаётся сопоставить с типовыми муниципальными проектами. Можно лишь заимствовать отдельные решения.
Городская муниципальная недвижимость в обязательном порядке оснащена внутренней канализацией с вентиляцией. Проекты же частного домостроения нередко исключают такой подход.
В результате нарушается важная функция эксплуатации канализации – блокирование выхода канализационных испарений во внутреннюю часть помещений.
Проекты современного жилья в частном секторе стараются по возможности реализовать с подключением бытовой канализации к централизованной магистрали. Автономные схемы, тем не менее, являются преобладающими в частных домах
Рассматривается вопрос вентиляции канализационных сетей, как правило, применительно к . Сюда относятся все линии стоков, смонтированных непосредственно внутри зданий.
При этом, исходя из классификации собираемых стоковых вод, канализационные системы подразделяются на три типа:
- бытовые (хозяйственно-фекальные);
- дождевые ();
- производственные (промышленные).
Бытовые хозяйственно-фекальные коммуникации, в свою очередь, делят на централизованные и автономные системы. Многие проекты частных домов выполнены и выполняются под автономный тип.
Правда на современном этапе возведения частной жилой недвижимости её владельцы всё чаще стараются подключать домашнюю канализацию к централизованным линиям. Рекомендуем ознакомиться со всеми загородного дома, популярными среди пользователей.
Внутренние бытовые коммуникации традиционно содержат следующие сантехнические приборы:
- раковины и ванны;
- унитазы, писсуары и биде;
- душевые кабины.
Весь этот набор объединяет система трубопроводов, куда также входят вентиляционные стояки, коллекторы, подводки, и прочие компоненты, призванные обеспечивать полноценную функциональность внутренней канализации.
Галерея изображений
Вариант #2 – фановая труба + труба-концевик
Для проектов частных домов иногда допустимо внедрять схему установки вентиляционного стояка канализации, при которой верхний срез трубопровода остаётся в области чердачного помещения.
Но в таком варианте чердак должен иметь конструкцию активно вентилируемого помещения, что для проектов частного домостроения редкость. Поэтому актуальной остаётся схема с протяжкой трубы вентиляции канализации сквозь крышу строения.
Вывод сквозь кровлю обычно реализуют по следующему плану:
- Вентиляционный стояк заканчивают на чердаке.
- На кровле устанавливают трубу-концевик.
- Соединяют гофрой верхний срез стояка с нижним срезом концевика.

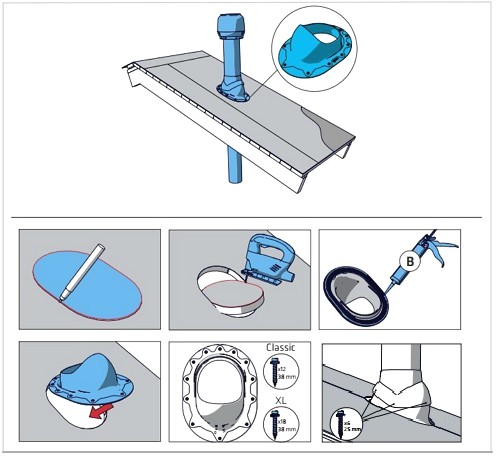

Монтаж трубы-концевика на крыше удобно и просто выполнить с помощью эластичного полимерного переходника. Этот прочный долговечный элемент имеет круглую форму (есть также квадратные), а за счёт ступенчатого изменения диаметров прохода его легко подогнать к трубе конкретного сечения.
Нужно только срезать лишнюю часть материала переходника по линии требуемого диаметра.
Труба-концевик, оснащённая переходником, вставляется в проходное отверстие, предварительно проделанное в расчётном месте кровельного покрытия. Нижняя манжета эластичного переходника по всей окружности её примыкания обрабатывается герметиком.
С целью усиления эффективности естественной тяги на верхнюю концевую часть фанового стояка дополнительно ставят .
Дефлектор вентиляционный – устройство, способное усиливать тягу воздуха за счёт ярко выраженных аэродинамических свойств конструкции. Принцип действия таких устройств построен на эффекте Бернулли, когда скорость движения воздушных масс прямо пропорциональна изменению поперечного сечения канала.
Для схем вентиляции канализации частных домов часто применяют статичные (неподвижные) дефлекторы. Реже, но тоже используются .
Это, казалось бы, простое устройство играет значимую роль в работе вентиляции системы домашней канализации. По разным подсчётам, дефлектор даёт прирост усиления тяги на 20-30%.
Вариант #3 – устройство канализационной вытяжки
Если канализационный отвод не оснащен гидрозатвором или действия указанного полезного устройства недостаточно, стоит соорудить и установить канализационную вытяжку:
Галерея изображений
Вентиляционные выходы Vilpe предназначены для вывода систем вентиляции помещений и канализации на крышу. Их установка осуществляется в комплекте с проходным элементом, который подбирается по типу кровельного покрытия.
Вентиляционные выходы используются для вентиляции жилых и подсобных помещений. Создавая тягу, они выводят отработанный воздух на улицу, защищая при этом вентиляционную систему от попадания осадков. Обладают хорошей теплоизоляцией.
Канализационные выходы необходимы для нормальной работы системы канализации. Они предотвращают появление неприятных запахов и выравнивают давление в стояках, тем самым не допуская разрушения канализационных труб и обеспечивая нормальную работу гидрозатворов. Канализационные выходы бывают теплоизолированными и неизолированными. В регионах с холодным климатом, для предотвращения образования "ледяной пробки", компания Строймет рекомендует использовать вариант с хорошей теплоизоляцией.
Виды вентиляционных выходов
Выход кухонной вытяжки, естественной вентиляции помещений и др.
VILPE 125/ER/700, VILPE 125/ER/500, VILPE 160/ER/700, VILPE 160/ER/500
Внутренняя металлическая труба вентиляционного выхода имеет диаметр 125 и 160 мм; внешний пластиковый корпус диаметр соответственно 160 и 225 мм. Стандартная высота выходов 500 и 700 мм. Вентиляционные выходы изолированы полиуретаном, предотвращающим образование конденсата на внутренней поверхности трубы. VILPE - вентиляционные выходы используются в комплекте с проходным элементом и устанавливаются вертикально на любой кровле, обеспечивая полную герметичность. Проходной элемент подбирается в зависимости от кровельного покрытия.
Трубы 125 мм устанавливаются всегда на обычные по размеру проходные элементы. Трубы 160 мм также устанавливаются на обычные проходные элементы, а при уклоне кровли от 37°С до 47°С, они устанавливаются на XL-проходные элементы.
Выход центрального пылесоса
Изолированный выход на кровлю трубы центрального пылесоса с колпаком и адаптером.
Во избежание неприятных запахов и разрушения канализационной системы под воздействием образующихся газов, необходим вентиляционный выход канализационного стояка на кровлю.

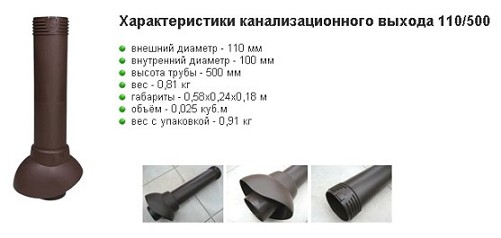

Неизолированный: VILPE HO/300, VILPE 110/500
Изолированный (утепленный): VILPE 110/ER/350, VILPE 110/ER/500
Внутренний диаметр канализационного выхода - 110 мм. Стандартная высота выходов - 300 и 500 мм. Для недопущения замерзания конденсата на внутренние стенки трубы в регионах с холодным климатом рекомендуется устанавливать изолированные вентиляционные выходы. Выходы канализационных стояков недопустимо оснащать колпаками. Вентиляционный выход соединяется со стояком гофрированной трубой с переходным кольцом (75/110 мм). Проходной элемент подбирается в зависимости от типа кровельного покрытия.
Выходы вытяжек и вентиляции
Выходы вентиляции и вытяжек VILPE используются для эффективного вывода из помещения на улицу отработанного воздуха.
Они также используются для вывода на крышу вытяжной вентиляции с рекуператором или канальным вентилятором, трубы кухонной вытяжки.
С помощью вентиляционных выходов отводятся в нужном направлении воздушные потоки. Кроме того, они защищают вентиляционную систему от проникновения в нее грязи и осадков.
Предлагаемые компанией Строймет модели вентиляционных выходов VILPE: Р, S. Предлагаются также навершия на фальцованную трубу диаметром 125 мм.
Р-вентиляционный выход снабжен трубой высотой 400, 500 или 700 мм. Чтобы исключить возникновение в трубе конденсата, труба теплоизолируется. Материалом для изготовления внутренней трубы служит оцинкованная сталь. Внутренняя труба выполнена с таким расчетом, что ее диаметр дает возможность вставлять ее в воздуховод на глубину 300 мм. Таким образом облегчаются монтажные работы в тесных чердачных помещениях, а также достигается дополнительная прочность конструкции. Нижний край внутренней трубы снабжается резиновым уплотнителем, наличие которого позволяет герметизировать соединение воздуховода и трубы. Колпак, которым снабжается вентиляционный выход, защищает от проникновения в канал грязи и осадков. Р-вентиляционные выходы предлагаются в различных вариантах диаметра внутренней трубы. Выводимый поток воздуха определяется внутренним диаметром трубы. Подбор проходного элемента осуществляется в зависимости от типа кровельного материала. Размер проходного элемента определяется внутренним диаметром Р-вентиляционного выхода. XL-вентиляционные выходы рекомендуются к применению в случае, если диаметр вентиляционного канала составляет 160 мм. Для обеспечения теплоизоляции используется также XL-проходной элемент. Размеры: высота трубы с колпаком составляет 400, 500 и 700 мм. Комплектация: труба с колпаком, 6 или 8 шурупов в цвет изделия. Стандартный проходной элемент (0-160 мм) вент. выход-125, диаметр воздуховода 125 мм, внешний диаметр 160 мм вент. выход-160, диаметр воздуховода 160 мм, внешний диаметр 225 мм XL- проходной элемент (160-250 мм) XL- вент. выход-160, диаметр воздуховода 160 мм, внешний диаметр 300 мм XL- вент. выход-200, диаметр воздуховода 200 мм, внешний диаметр 300 мм XL- вент. выход-250, диаметр воздуховода 250 мм, внешний диаметр 300 мм |
 |
Стандартные цвета: |
Вентиляция канализационного стояка
Ассортимент продукции VILPE включает в себя неизолированные и теплоизолированные трубы вентиляционных выходов канализационного стояка различной высоты, предназначенные для использования в различных климатических зонах.
Неизолированные выходы предназначены для вентиляции канализационных стояков. Применяются в местностях с мягким климатом и безморозными зимами. В регионах с мягким климатом на канализационный выход можно устанавливать колпак-дефлектор, высота которого составляет 150 мм. Соединение вентиляционного выхода со стояком канализации осуществляется с использованием гофрированной трубы VILPE. Размеры: высота 200, 300, 500 мм, диаметр 110 мм. Комплектация: труба, 6 шурупов в цвет трубы. |
 |
Стандартные цвета:
|
Для вентиляции канализационных стояков в регионах с морозными зимами рекомендуется установка теплоизолированных вентиляционных выходов. Наличие теплоизоляции предупреждает образование ледяной пробки, которая может нарушить вентиляцию. Соединение вентиляционного выхода с канализационным стояком выполняется с использованием гофрированной трубы VILPE. Размеры: высота 350 мм и 500 мм, внешний диаметр 160 мм, внутренний диаметр 110 мм. Комплектация: труба, 6 шурупов в цвет элемента. Монтаж: крепится на проходной элемент в зависимости от вида кровельного покрытия. Крепление производится с помощью шурупов. |
|
Стандартные цвета: |
Собственноручное создание кровельных выходов вентиляции благополучно внедряется в среду застройщиков. Скажем откровенно, непонятный и пугающий вентиляционный выход крыши дома вызывал ассоциации свободного «выхода в космос». Туманно и непонятно, до тех пор, пока производитель не заинтересовал строителей проходным элементом вентвыхода. Как всегда, полезные советы помогут освоить специальность мастера кровли и научиться подбирать и устанавливать проходку.
Что такое кровельные вентиляционные выходы
Для создания и поддержания микроклимата частного дома необходимым условием, обеспечивающая долговечность конструкциям, является вентиляция. Особенно актуальна вентиляция для кровель, оборудованных мансардными окнами и чердачным помещением.
Важным элементом кровельной системы и ее оконечным компонентом считают выход вентиляции на крышу, обеспечивающий герметичность выходного соединительного патрубка.
- фановой трубы канализационного стояка
- эксплуатируемых помещений
- чердачного пространства.
Оконечным элементом воздуховодов служит изготовленный промышленным способом участок трубы-вентвыход, который в совокупности с основными составляющими и типом кровельных материалов обеспечивает вытяжку отработанного воздуха. Подскажем, компонентами узла прохода являются: установленная в проходную шахту труба, закрепленная в стальном стакане, присоединительный фланец, клапан и элемент сбора конденсата. Сверху узел прохода оборудуют защитным колпаком или зонтом, в плоскости сопряжения производят герметизацию и, при необходимости, утепление.
узлы прохода и проходные элементы
Узлы представляют собой совокупность готовых конструкций проходки, изготовленных из стали с термостойким покрытием и выходного элемента канализации в виде трубы. Для устройства и монтажа проходки используют также готовые плиты (платформы) с отверстием под узел, конструкции узлов предназначены для прямой и скатной кровли. Для мягкой кровли возможен вариант конструкции из оцинкованной стали.
Вентиляция в частном доме схема с выходом
Устройство выхода вентиляции и разработку схемы с учетом технологически возможного прохода предусматривают на стадии проектирования. Кровельный узел прохода устраивают для:
- капитального ремонта кровли с заменой наружного покрытия
- при создании иной кровельной системы
- замены отопительного источника.
Монтаж кровельного прохода обеспечивает использование естественной и принудительной вентиляции, по функциональному назначению проходки осуществляют работоспособность выхода кухонной вытяжки, выхода вентиляции общего назначения и выхода канализации на крышу.
организация кровельной проходки
Принцип организации узла проходки и выходов на любую кровлю идентичен и представляет организацию технологического отверстия с последующим монтажом собственно проходного элемента и последующей установки вентиляционной трубы.
Собственноручное создание кровельной проходки обеспечивают параметры:
- материал кровли
- угол наклона существующей кровли
- высота межкровельного пространства и стропильной системы.
Естественно, проходные элементы, с использованием которых обеспечивают выход вентиляции, различают по соответствию типа кровельных материалов и конструктивным особенностям приспособления.
Организация выхода вентиляции для металлочерепицы отличается от выхода мягкой или фальцевой кровли.
Различают следующие виды кровельной проходки, зависящие от конфигурации и формы прохода, влекущие за собой способ монтажа:
- кровельная проходка тип Master Flash
- проходка прямая и угловая с проходным элементом.
Как следует выбирать кровельную проходку по ее основным составляющим?
Выход вентиляции в частном доме по типам кровельного материала
тип вентиляционных выходов
Различают Р-вентиляционные выходы и S-выходы, для которых по типу кровли подбирают проходной элемент.
Вентиляционные выходы Р представляют собой изолированную трубу h= 500-700 мм с колпаком внешним ø до 300 мм и ø воздуховода 150-160 мм.
Вентиляционные выходы S представляет собой проход с вертикальным потоком вентиляционной системы, оснащенный промышленного исполнения канальным вентилятором или рекуператором. Диаметр выхода S позволяет производить соединение с вентканалом ø 125, 160, а также 200 и 250 мм. Платформа (основание) квадратной формы, герметичность которой при монтаже достигается с использованием уплотнителя внутренней стороны присоединительного фланца. Влагозащищенные крепежные отверстия и патрубок из оцинковки гарантируют герметичность выхода вентиляции.
Остается правильно подобрать по типу кровли проходной элемент.
конфигурация проходного элемента
Тип покрытия кровли – волновой (металлочерепица)
Проходной элемент узла, предназначенный для волнового типа покрытия кровли скатных крыш, отличает характерная конфигурация платформы основания. Изгиб сопрягаемой части элемента повторяет контур волны черепицы, а кольцо гидрозатвора его проекцию.
Для кровли из металлочерепицы следует подбирать элемент.
Например, выход вентиляции vilpe и проходной элемент размерами 410х240х187 мм с шириной волны 170-190 мм в основании, длиной профиля до 330 мм и высотой профиля от 25 до 52 мм с возможностью сопряжения выхода под виды профиля – XL, N, W, L.
Проходные элементы изготавливают из полипропилена и усиливают защитным слоем от УФ лучей и осадков.
Вентиляционный выход канализации, устанавливаемый на скатных кровлях, кроме проходного элемента укомплектован: резиновой гофрой для присоединения к трубе соответствующего диаметра, саморезами с шайбой и насадкой-адаптером. Монтаж проходного элемента осуществляют по шаблону с герметизацией соединения места сопряжения безуксусным двухкомпонентным уплотнителем гидрозатвора.
Тип кровли – плоские битумная и мягкая черепичная
Проходной элемент для плоских скатных покрытий отличает плоское основание размерами: длина 400-500 мм, ширина 276-300 мм, высотой до 180 мм, как вентиляционный выход vilpe. Монтаж проходного элемента и создание кольца гидрозатвора осуществляют на готовую кровлю по шаблону от производителя.
Проходные элементы для фальцевой и готовой скатной битумной или сланцевой кровли имеют также плоское основание.
Как произвести монтаж проходного элемента сланцевой кровли, показано здесь.
Полезные советы, как выбирать проходной кровельный элемент, показаны в лучшем видео.
Не все знают, зачем для канализационной системы нужен выход на крышу. На самом деле, фановый стояк является важной частью этой системы и при недостаточном внимании к его установке результат может быть неприятным. В статье подробно рассматривается, что из себя представляет фановый стояк канализации в частном доме без выхода на крышу или выведенный через кровлю (что делается чаще) и для чего он нужен. Разобравшись в этом вопросе, можно будет выбрать для установки наиболее качественный и надёжный вариант.
Что это такое
Когда строят частный дом, необходимо подвести к нему различные коммуникации. Одной из них является канализация. На первый взгляд можно подумать, что для неё достаточно оборудовать только канализационный сток. На самом деле этого недостаточно.
Для того, чтобы пояснить назначение фанового стояка нужно вспомнить о том, как происходит слив в унитазе более подробно. После того, как сливаются нечистоты, следом туда попадает определённое количество воды. Часть её остаётся в унитазе. Она фактически является гидрозатвором, роль которого, в частности, состоит в том, чтобы неприятный запах от стоков не попадал в жилые помещения. Важно понимать, что этот защитный слой воды находится внутри унитаза.
Если в доме установлено несколько таких сантехнических приборов, то в каждом из них, который не используется в данный момент, есть такой гидрозатвор.
Когда в одном из унитазов происходит слив, то в течение небольшого отрезка времени сразу после вытекания нечистот и слитой воды здесь понижается давление. Поскольку все остальные соединены с этой трубой, в них нарушаются гидрозатворы и неприятный запах проникает в помещения.
Важно отметить, что такая ситуация существует не только по отношению к унитазам, а ко всем стокам, которые подсоединены к канализации. Например, речь может идти о гидрозатворе в ванной или в мойке, если они подключены указанным образом.
Этой ситуации можно было бы избежать, если бы у трубы был дополнительный выход, через который в нее мог свободно поступать воздух. При этом низкое давление в месте слива не возникало бы и гидрозатворы нигде не были бы нарушены.
Через подобную трубу также могли бы выходить запахи из канализации. Фановый стояк – это труба, выполняющая указанные функции, которая соединена с канализационной системой дома и выведена за его пределы.
Насколько это необходимо. На самом деле, рассматриваемая система активно применяется в многоквартирных домах. В канализационной системе сток из квартир происходит в вертикальную трубу.
Нижний конец её подсоединён к системе стока, а верхний выведен на кровлю и фактически выполняет функцию фанового стояка.
Технические требования
Для выходной трубы не предусмотрено каких-либо нормативных требований, определяющих диаметр. Обычно для этой цели в многоквартирных домах используют трубу, аналогичную канализационной.
Предположим, в частном доме для стока из мойки применяется труба диаметром в 5 см, отверстие сливного бачка составляет 7 см, труба из унитаза равна 10 см. В этом случае для фанового стояка может использоваться фановая труба на крыше диаметром 10 см.
Практика подтверждает, что такой трубы достаточно для обеспечения постоянного давления в системе стока и для проведения в ней вентиляции. Если речь идёт об одноэтажном частном доме, в котором установлен только один унитаз, то здесь можно обойтись без установки фанового стояка.
Это связано с тем, что слив в этом случае не сможет создать достаточно сильного понижения давления, чтобы можно было ощутить неприятные последствия.
Однако в некоторых случаях фановые стояки на кровле необходимы:
Если в доме есть хотя бы две квартиры с полностью оборудованными системами канализации при условии, что они подсоединены в общую сеть.
Выход канализации на крышу для вентиляции стояка требуется в доме, где имеется больше двух этажей .
При наличии оборудованной горизонтальной канализационной разводки при условии подключения к ней трёх или большего количества сантехнических приборов.
Также необходимо предусмотреть:
Хотя обычно стояки канализации имеют диаметр в 10 см, однако, иногда встречаются ситуации, когда для этого применяется труба диаметром 5 см . Тогда вывод фановой трубы на крышу является обязательным .
Если в доме предусмотрен бассейн , сбрасывающий воду в канализационную систему , использование рассматриваемой конструкции также необходимо . Это связано с тем, что в такой ситуации возможен сброс большого количества воды.
Фановый стояк, выход на кровлю нужны в тех случаях, когда сток происходит в частные септики, расположенные рядом с домом .
Если дом одноэтажный , но ванная и унитаз расположены на разных уровнях, а сток происходит в одну трубу .
На нашем сайте представлено 183 поселка с . Вы можете самостоятельно подобрать для себя оптимальный вариант, воспользовавшись фильтрами и установить желаемую удаленность от МКАД, наличие коммуникаций и инфраструктуры, площадь, стоимость за сотку. Или воспользуйтесь формой заявки на подбор и представители выставки «Малоэтажная страна» сделают предложение, исходя из Ваших пожеланий.
Проведение монтажа
При монтаже стояка важно обращать внимание на некоторые моменты:
Не нужно занижать диаметр выходной трубы. Если она будет слишком узкая, то её толщины может не хватить для качественной работы. Труба диаметром 100 мм подойдёт для этой цели в наибольшей степени.
Горизонтальная часть канализационной системы не должна располагаться на одном уровне . В этом случае существует риск образования водяных или воздушных пробок. Рекомендуется, чтобы труба устанавливалась со слабым уклоном . Обычно считается достаточным использовать для этого наклон в два сантиметра на метр длины.
Иногда при установке системы делают вывод стояка не на крышу, а на чердак . Этого делать категорически не рекомендуется. От воздействия выходящего воздуха слой теплоизоляции крыши может напитаться влагой. Ещё одним последствием может стать загнивание стропил.
При установке трубы на крышу, на её отверстие иногда устанавливают дефлектор . Он защитит от попадания осадков и случайного мусора. Дополнительно его влияние в ветреную погоду выразится в увеличении тяги . Но есть и другое мнение. Считается, что это или другое дополнительное устройство, установленное над отверстием трубы, способствует образованию конденсата , что в зимнюю морозную погоду приведёт к обледенению трубы изнутри. В результате она будет частично закупорена и может перестать выполнять свои функции.
При проведении монтажа нужно учесть:
Не рекомендуется трубу фанового стояка сдвигать в сторону от вертикального канализационного стока. Если по каким-либо причинам это сделать затруднительно, то переходное соединение лучше выполнить с помощью гофрированных труб.
Считается, что высота трубы над крышей должна составлять 50 см . Выход на крыше рекомендуется располагать на расстоянии не менее 4 метров от балконов или окон.
Надёжность системы будет выше, если установить обратный клапан. Он устанавливается в там, где происходит сток в общую канализационную трубу. Его действие заключается в том, что стоки из квартиры или дома наружу проходят свободно , а в обратном направлении газы и жидкости вообще не проникают.
Видео описание
Видеоролик с подробным рассказом о том, что такое фановая труба, как работает, как ее сделать, как не допустить запахов канализации и избежать ошибок:
На нашем сайте Вы можете найти контакты строительных компаний, которые владеют , оказывают . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Обязательно ли выводить на крышу
Иногда в многоквартирных домах жильцы верхнего этажа самостоятельно демонтируют трубу стояка, ведущую вверх.
Мотивацией такого решения является недостаточное знание принципов работы канализации и представление о фановом стояке как о чём-то лишнем и ненужном. Вскоре после этого на верхних этажах появляется устойчивый запах из канализационной трубы.
Поправить ситуацию можно. При этом нет необходимости ставить фановые трубы на кровле. Достаточно присоединить к ней специальный клапан. Он не будет выпускать воздух наружу, но при образовании зоны низкого давления впустит внутрь воздух, что предотвратит нарушение гидрозатворов.
Такой стояк нет необходимости выводить на крышу. Устанавливать клапан нужно в верхней части системы канализационных труб. Хотя это удобно (нет необходимости оборудовать трубу, проходящую через крышу), но такое устройство не обладает высокой надёжностью.
Вакуумный клапан для установки в верхней части канализационных труб
Для монтажа фанового стояка стоит обратить внимание на следующее:
При выведении трубы на крышу нужно закрыть отверстие решёткой . Это необходимо для защиты от птиц.
Иногда при работе этой системы раздаётся негромкий неприятный шум . Для того, чтобы от него избавиться, нужно будет обернуть трубу шумоизоляционным покрытием.
Не всегда есть возможность вывести на крышу фановую трубу от каждой канализационной системы. В этом случае можно предусмотреть одну трубу на несколько стояков .
Установка фанового стояка
Для этого могут использоваться пластиковые или чугунные трубы. Существуют несколько вариантов их прокладки. Она может быть прямая, косая или с горизонтальным участком. Первый из этих вариантов считается наиболее эффективным, но он не во всех случаях может быть реализован. Менее подходящим является расположение фановой трубы под углом.
Варианты прокладки фанового стояка, материал труб и выходные отверстия различаются
Если не удаётся провести установки предыдущими способами, то тогда придётся воспользоваться монтажом, где будет использован горизонтальный участок трубы. Его прокладывают в пределах чердака от той точки, где будет возможно установить вертикальную трубу.
Выход фановой трубы на крышу выполняется одним из следующих способов:
Его можно сделать в виде трубы на кровле .
Иногда его делают через стену под скосом крыши.
Иногда бывает, что выходное отверстие находится внутри чердачного помещения.
Последний вариант является менее качественным. При этом через трубу выходит влага, которая может привести к образованию конденсата и гниению крыши. Кроме того, через трубу распространяются запахи, присущие канализации. Когда она расположена на крыше, то такое воздействие сведено к минимуму.
Второй вариант считается уязвимым для обледенения.
На чердаке можно оборудовать выход из стояка только если там установить специальный клапан, который воздух может пропускать только внутрь, но не наружу.
Видео описание
Рассказ о фановом стояке для вентиляции септика, смотрите в следующем видео:
Заключение
Использование фановых стояков является обязательным, кроме как в одноэтажном частном доме для одной семьи. Если об этом не позаботиться, в квартире постоянно будут появляться неприятные запахи. Правильно выбранная система для установки фанового стояка позволит окончательно решить эту проблему.
