Для любого двора частного дома строительство навеса из труб — это лишь вопрос времени. Рано или поздно, но хозяева самостоятельно придут к пониманию того, что нужно делать навес из профильной трубы своими руками. Нехитрая конструкция из профиля не только защитит от снега, дождя и солнечного света, но и значительно расширит жилое пространство дома. Но постройка из профилированных труб требует немалых затрат на приобретение материала, кроме того, немалый вес металла над головой может нести угрозу здоровью, поэтому строительство придется выполнять по всем правилам, на основании чертежей и расчетов.
Как сделать конструкцию навеса из профильной трубы
В самодеятельном строительстве навес из профильной трубы, если он не имеет фундамента, кровли и боковых стен из горючих материалов, можно спокойно оставить без оглядки на архитектурные и противопожарные ограничения. Единственное, что нужно будет сделать:
- Подобрать подходящий проект навеса из профильной трубы;
- Спланировать конструкцию на конкретной площадке;
- Выполнить проверочный расчет навеса из профильной трубы на устойчивость конструкции под весом снежной шапки максимальной толщины;
- Составить смету и последовательность выполнения операций.
Важно! При разработке проекта потребуется сделать оценку наиболее приемлемого варианта фундамента, которого было бы достаточно для удержания тяжелого стального каркаса из профильной трубы для навеса.
Размер сечения профилированной трубы, из которой будет планироваться постройка навеса, напрямую зависит от размеров площадки, и в первую очередь от длины балки перекрытия между опорами. Чтобы определить количество и сортамент необходимого материала, потребуется, используя чертеж навеса из профильной трубы, составить деталировку, и только после этого планировать смету.
Конструкция и расчет навеса
Наиболее простым вариантом, доступным для изготовления своими руками, является односкатный навес из профильной трубы, изображенный на чертеже.
Расчета на прочность опор и горизонтальных прогонов проводить нет необходимости, так как вес постройки относительно небольшой, и прочности металла стоек более чем достаточно. К преимуществам приведенной конструкции можно отнести простоту и небольшой вес постройки из стального профиля. В основе устройства каркаса односкатной крыши применяется ферма из профильной трубы клиновидной формы. На крышу 5,45х5,45 м будет установлено три фермы, максимальной высотой в 120 мм. Ферма сделана из облегченного профиля 25х25 мм с пятью подкосами.
Данные оценочного расчёта и выбранных размеров конструктивных элементов показывают, что вес металлического каркаса крыши из трех ферм не превысит 200 кг, что для шести опор сечением 50х50 мм составляет менее 15% максимальной статической нагрузки. Расчет по массе и нагрузке на кровлю массы максимального снежного покрова дает увеличение распределенного давления на вертикальные опоры до 780 кг, что обеспечивает запас прочности конструкции в 1,3 единицы.
Более серьезной проблемой может быть наличие горизонтальной реакции, способной опрокинуть навес или придать конструкции небольшой наклон. Если навес строится с жестким защемлением профильной опоры в бетонном основании фундамента, то реакция при 27 о уклоне ската составит 30% от массы снега. Опора из профилированной трубы 50х50х3, длиной 2 м, способна выдержать боковую нагрузку почти в 150 кг, шесть опор обеспечат сопротивление усилию в 900 кг, что втрое превышает максимальное горизонтальное давление от снежной массы.
Даже если на горизонтальное сечение крыши будет добавлена ветровая нагрузка при скорости 20 м/с, а это составит 24 кг/м 2 клиновидной поверхности, то общее увеличение горизонтального усилия не превысит 144 кг, что значительно меньше горизонтальной реакции от давления снега, и на прочность опор практически не повлияет.
Конструкция большого навеса
Для обычного двора приведенного варианта навеса из профильных труб малого сечения вполне достаточно для того, чтобы укрыть автомобиль, или использовать его в качестве места отдыха на свежем воздухе. Но зачастую требуется сделать навес большего размера, например, такой, как приведен на чертеже. Конструкция 9х8 м из профильной трубы позволяет закрыть пространство, которого хватило бы для стоянки четырех легковых или двух грузовых автомобилей.
Несмотря на внешнюю схожесть с предыдущим проектом, вес нового навеса уже составляет более двух тонн, количество ферм из профильной трубы увеличено вдвое, кроме того, нижняя и верхняя кромка односкатного навеса из профильной трубы усилены с каждой стороны прямоугольной фермой, увеличивающей жесткость в продольном направлении. С увеличением размеров навеса возрастает сечение используемых в каркасе профилированных труб, увеличивается количество несущих ферм крыши.
В данном проекте односкатного навеса для вертикальных опор используется квадратная профильная труба 120х120 мм, для горизонтальных балок перекрытия профиль 80х80 мм. Для обустройства каркаса односкатной кровли применяется профильная труба 50х50 мм. Односкатную крышу образуют семь рамных ферм, длиной восемь метров. Такое устройство обеспечивает максимальную жесткость при небольшой массе. Шаг между подкосами фермы составляет 1740 мм, высота козырька 370 мм.
Расчет несущего каркаса из профильной трубы для навеса в данном случае выполнить вручную достаточно сложно, да и в этом нет особой необходимости. Размеры профильной трубы можно получить расчетом с помощью специализированной строительной программы, например, как на видео:
В данном проекте навеса все размерные цепи на чертежах прошли дополнительные расчеты и проверку на прочность и устойчивость, поэтому их можно просто использовать в качестве опорных или базовых при строительстве навеса из профильной трубы.
Какой из навесов более подойдет для использования в частном доме, зависит, прежде всего, от цели и финансовых возможностей хозяев. С помощью таких навесов можно накрыть дом или зону отдыха с бассейном и игровой площадкой. При этом часть козырька и ската односкатной крыши можно покрыть прозрачным поликарбонатом, а вторую часть ондулином или металлопрофилем.
Технология сборки навеса из профильной трубы
Процесс постройки навесов из профильной трубы обоих вариантов во многом схож, но есть и различия. В первом случае большую часть соединений можно сделать на болтах или шпильках, более мощные и тяжелые конструкции навесов необходимо собирать только с помощью сварки, в противном случае добиться требуемой жесткости конструкции из профильной трубы будет намного сложнее.
Процесс сборки навеса состоит из пяти этапов:
- Подготовка фундамента под установку навеса из профилированных труб;
- Изготовление ферм из заранее раскроенных по чертежу профилей;
- Установка вертикальных опор, обвязка стоек горизонтальными балками перекрытия, установка прямоугольных ферм;
- Монтаж клиновидных ферм и соединение их в один каркас;
- Укладка кровельного материала и покраска профильных труб навеса защитной эмалью.
К сведению! Клиновидные фермы собираются на земле, с использованием углекислотной сварки и собранного заранее сварочного шаблона.
Применение сварки в защитной среде позволяет надежно соединить профилированную трубу 50х50 мм и 25х25 мм с минимальной толщиной стенки в 2 мм. Этот этап работы требует хорошего знания технологии соединения тонкостенных изделий. Если нет возможности использовать аргон или углекислоту, то лучше заменить сварку болтовым соединением, и после монтажа усилить стыки сварочными точками. Более толстую профильную трубу можно сварить, используя обычную электрическую сварку по схеме, показанной на видео:
Особенности подготовки и обустройства фундамента
Чем больше сечение профильной трубы, тем тяжелее и жестче получается конструкция односкатного навеса. Но в обоих проектах есть существенный недостаток - нижние части вертикальных стоек не обвязываются дополнительными горизонтальными перемычками из профиля. Поэтому жесткость нижнего яруса может быть обеспечена только за счет правильной привязки к основанию.
Для обустройства основания можно сделать малозаглубленный ленточный фундамент, еще лучше, если площадку под навесом заделывают монолитным бетоном в виде плиты. В обоих случаях бетонного массива фундамента будет достаточно, чтобы удержать навес без крена или перекоса под действием ветровых нагрузок.
Для навесов используется два типа заделки вертикальных стоек в фундамент.
В первом случае для каждой опоры выкапывается скважина на глубину в 60-70 см, в нее помещается кусок асбестоцементной трубы, диаметром в 200 мм, и оставшееся пространство между стенками скважины и трубой засыпается гравием с песком и проливается цементным молочком. Каждую вертикальную опору из профилированной трубы вставляют в подготовленное гнездо и заливают бетонным раствором. В течение 20-30 мин необходимо выровнять стойку по вертикали и подпереть двумя-тремя подкосами. После схватывания бетона оголовки стоек подрезают по одному уровню, и можно приступать к монтажу навеса из профилированной трубы.
Во втором случае для установки стоек используют специальные забетонированные опорные площадки из отрезка профильной трубы 100х100 мм, с приваренным на торце квадратом из листового металла. Для вертикальных опор навеса изготавливается ответная часть «пятки» с отверстиями под крепление анкерными шпильками. Такой способ крепления позволяет идеально точно выровнять опоры при сборке каркаса, и при необходимости подкорректировать их положение. Осталось только решить, как сварить навес из профильной трубы.
Последовательность сборки навеса из профильных труб
После того как были установлены вертикальные опоры, необходимо обвязать оголовки с помощью горизонтальных профилей. Первыми устанавливают короткие отрезки навеса, затем длинные. Прямоугольные фермы сваривают непосредственно на каркасе. Для этого первоначально приваривают горизонтальные отрезки профильной трубы, сначала выравнивают по водяному уровню, прихватывают сварочными точками или хомутом, и только после этого провариваются швы на каждом соединении.
Далее по чертежу вырезают из профильной трубы 50х50 мм отрезки для изготовления профиля. После подрезки углов подкосы прихватывают точками внутри фермы. Если после установки всех подкосов не появилось кривизны в горизонтальных прогонах, можно выполнять окончательную сварку всех элементов.
После этого выполняется подъем и установка крайних ферм крыши, чтобы не нарушить геометрию кровли, рамы временно усиливают с помощью деревянных брусов и планок, а на верхний и нижний свесы устанавливают горизонтальные продольные трубы.
После соединения сваркой всех узлов, оставшаяся часть ферм крепится на каркасе навеса.
Места и линии сварочных швов тщательно оббивают от шлака, зачищают и покрывают грунтовкой. Все металлические элементы навеса профильной трубы обязательно обрабатывают фосфатным антикоррозионным составом, грунтуют и окрашивают в два слоя алкидной эмалью для наружных работ.
Для кровли чаще всего используют сотовый поликарбонат или профнастил. Первый - очень удобный и красивый, второй дешевый и практичный.
Совет! Перед тем как приступать к укладке кровельного материала, необходимо осмотреть все сварочные швы на фермах и подкосах, если из-за ошибки или температурных напряжений сварка треснула, нужно будет наварить усиливающую косынку из листового материала.
Иногда, после укладки кровли, легкие варианты навеса под действием ветра могут раскачиваться и совершать незаметные глазу колебания в горизонтальном направлении. Чтобы увеличить поперечную жесткость каркаса, можно дополнительно наварить к навесу арочные подкосы между стойками и горизонтальными прогонами из профильной трубы. Такое решение позволит избавиться от малейших колебаний и, соответственно, сохранить целостность кровельного материала.
Заключение
Кроме односкатных конструкций, для навесов широко применяются арочные и двухскатные варианты кровли. Такие схемы имеет смысл устанавливать за пределами двора, на удалении от дома и хозпостроек, в местах, где существуют сильные порывы ветра. Технически постройка двухскатного навеса из профильной трубы ничем не отличается от односкатного варианта. Арочные варианты сложнее из-за того, что приходится заказывать изготовление дуговых сегментов ферм, кроме того, это значительно увеличивает цену постройки.
Навес на даче или у частного дома может выполнять множество функций: укрывание от солнца и дождя зоны отдыха, хозяйственных территорий, летнего гаража. Обычно укрытие обустраивают листами поликарбоната или деревянными досками. А опирается настил на столбы - опоры, которые могут быть сделаны из дерева или металла.
Какими бывают столбы
Опоры для навеса делают из разных материалов:
- Дерево;
- Металлические трубы;
- Кирпич или бетон;
- Комбинированные опоры.
Деревянные столбы для навеса
Это самый простой и доступный вид опор под навес, которые можно установить самостоятельно даже при отсутствии специальных навыков. Древесина подойдет любая, но прочная и твёрдая, оптимально отдать предпочтение лиственным породам деревьев.
Стойка может быть цельной деревянной, закопанной у основания в землю, или комбинированной - когда основание столба каменное, и только верх деревянный. В первом случае особенно важно, чтобы материал был хорошо пропитан антисептиками, препятствующими гниению.
Установка деревянных столбов для навеса подходит под конструкцию из поликарбоната или досок.

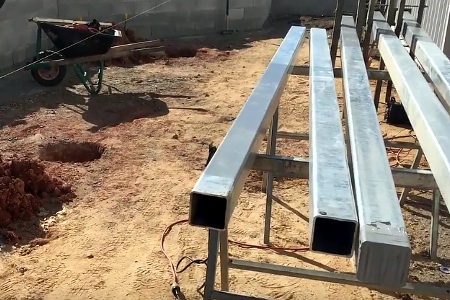

Столбы для навеса из профилированной трубы
Металл - прочный и долговечный материал, способный служить опорой для поддержания навеса долгие десятилетия. Металлические столбы для навеса - самые надежные и крепкие опоры, которые обходятся не так уж дорого.
В качестве стоек обычно используют обычные металлические трубы разного диаметра, перед закапыванием в грунт нижнюю их часть необходимо покрыть антикоррозийной эмалью, продляющую срок службы опоры, и полимером для гидроизоляции.
Столбы для навеса из профильной трубы применяют во многих случаях:
- Для получения надежного и крепкого каркаса под навесы из поликарбоната, досок, металлического профиля;
- При влажных и водонасыщенных грунтах;
- Для монтажа основания под фермы;
- Для установки каркаса «на века».
Металлические столбы (трубы) дороже деревянных, но и служат они значительно дольше без потребности в ремонте, а также более эстетичны, выдерживают неограниченное количество окрашиваний.
Опоры из кирпича
Стойки из кирпича выглядят красиво и основательно, но это самый дорогой вид опор и трудоемкий в установке. Хорошо смотрятся опоры из кирпича на фоне фасада или забора из того же материала под любой навес. Интересно играет на кирпиче поликарбонат, пропуская солнечные лучи.
Для строительства подходит кирпич красный, белый и силикатный, выбор следует делать, исходя из декоративных особенностей участка.
К этой же группе можно отнести опоры из декоративного камня.
Расчет столбов
Прежде, чем закупать материал и приступать к работам, необходимо рассчитать количество опор и глубину их заложения, выбрать тип устройства подземной части стойки.
Расчет количества опор под навес
При определении количества опор нужно рассчитать нагрузку на 1 столб и соотнести ее с допустимым шагом столбов. В среднем, одна металлическая труба диаметром 80…100 мм способна выдержать нагрузку до 250 кг. В нее входит:
- Вес кровельного участка (навеса);
- Собственный вес трубы;
- Масса снежного покрова.
Обычно навес обустраивают под 1 автомобиль или небольшую площадку. На примере периметра 6х3 метра понадобится 8 опор:
- 4 в углах;
- По 2 с каждой стороны между угловыми стойками.
Среднее расстояние между опорами - 2,0 метра, можно принять и больше - 2,5 метра.
То же касается каменных стоек. В этом вопросе также важно учесть гибкость кровельного покрытия, чтобы оно не провисло под тяжестью снега. Больше 2-2,5 метров между опорами без дополнительной подкровельной балки принимать не следует.
Величина заглубления опоры
Установка столбов для навеса осуществляется в грунт. Чтобы стойка стояла ровно, необходимо принять правильную глубину для закапывания её основания и способ погружения и фиксации в грунте. Столб может быть введен в землю следущими способами:
- 1) Вбивание подойдет для металлических опор под небольшие навесы с легкими укрывными материалами. Вбивание возможно только на плотных грунтах, ни в коем случае нельзя прибегать к этому способу на суглинках и пучинистых почвах;
- 2) Бетонирование способно усилить несущую способность столба на любых почвах. Бетонированию подвергают металлические столбы, реже - дерево;
- 3) Бутование. По сути, это вкапывание столба, но с применением уплотняющих почву материалов - щебня, гравия.
Глубину определяют по величине промерзания грунта в регионе. Столб заводят на глубину ниже табличной на 20-30 см, не нужно забывать об обустройстве подушки 10-15см.
Как поставить столбы для навеса
Опоры для навеса можно установить разными способами. Выбор зависит от материала изготовления столба, типа грунтов и предполагаемой нагрузки на покрытие.
Монтаж деревянных столбов
Как установить деревянные столбы для навеса:
- Закопать столб. Для этого выкапывают яму, засыпают а дно подушку из смеси песка и щебня. Туда же опускают подготовленную деревянную стойку, тщательно обработанную от гниения. После этого засыпают грунт обратно и уплотняют его. Этот метод подходит для организации временного или легкого навеса.
- Прикрепить стойку к существующему столбчатому фундаменту. Это щадящий способ использования деревянных стоек. В готовые столбчатые фундаменты заранее закладывают пластины, к которым в последствии крепятся деревянные опоры.
Установка металлических столбов
Стойки из труб делают чаще остальных, поэтому и способов монтажа для этого материала придумано больше.
Забивание
Забить можно металлические столбы в плотные грунты. Это отличный способ сэкономить на монтажных работах и получить надежный каркас.
В отмеченном месте устанавливают трубу, надевают оголовок (толстый слой картона) и начинают забивание до достижения плотных пород грунта. Поскольку подушка из песка и щебня при этом методе отсутствует, ориентироваться стоит именно на твердые опорные пласты. Излишки длины по верху можно подрезать. При этом, глубина столбов для навеса не должна быть меньше 1,5 метров или ½ от верхней части столба.
Бутование столбов для навеса
Это метод, аналогичный закапыванию. В отмеченном месте готовится лунка глубиной ниже уровня промерзания на 0,3 метра. На дно засыпается смесь песчано-гравийная и устанавливается столб. Далее яму послойно заполняют песчано-гравийной смесью, постоянно подливая воду для уплотнения.
Когда до вершины лунки осталось 15-20 см, заливают бетонный раствор, который служит в качестве усиления для опоры.
Плюсы метода:
- Высокая эффективность при малых финансовых и трудовых затратах;
- Быстрая скорость установки.
- Недостаток - небольшая несущая способность столбов.

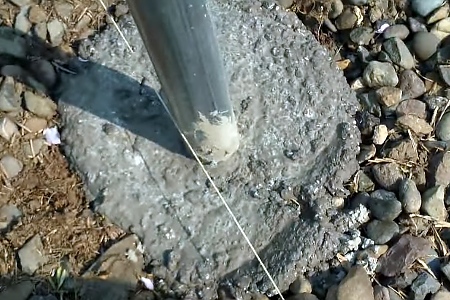

Бетонирование столбов для навеса
Чтобы получить надежную и универсальную опору, берут металлические трубы и заглубляют их в грунт, применяя бетонирование основания столба. Метод целесообразен для использования на подвижных и пучинистых грунтах, где сложно достигнуть плотных слоев и необходимо защитить стойку от выталкивания при пучении насыщенного водой грунта.
Как забетонировать столбы для навеса:
- 1) Выкапывают яму на рассчитанную глубину;
- 2) Низ засыпают щебеночно-песчаной смесью и уплотняют;
- 3) Выставляют металлический каркас для усиления «стакана»;
- 4) Монтируют опалубку;
- 5) Вставляют трубу и фиксируют ее к каркасу металлической арматурой;
- 6) Производят заливку бетона.
Установка столбов
Нельзя обойти стороной монтаж кирпичных столбов, которые тоже иногда применяются для поддержания навесов. Чтобы установить такую опору, необходим фундамент. Чаще это столбчатая конструкция.
- 1) Выкапывают яму размерами 50×50 сантиметров минимум;
- 2) На дно укладывают подушку из песка и щебня для компенсации нагрузок от грунта;
- 3) Укладывают тонкий слой цемента или кладочного раствора для выравнивания площадки. Можно пропустить этот этап, если хорошо разровнять площадку;
- 4) Теперь приступают к кладке столбиков. Для опоры под навес достаточно кладки 1-1,5 кирпича.
Когда подземная часть готова, боковые стенки основания закрывают рубероидом или обмазывают битумом, затем закапывают и сверху доводят кладку до проектной отметки.
Когда стойки готовы, приступают к монтажным работам по установке перекрытия навеса.
Сегодня навес из профильной трубы можно встретить буквально в каждом дворе. Это может быть как небольшой козырек над крыльцом, так и просторная крытая стоянка на несколько автомобилей.
Популярность этого строительного материала понятна – конструкции получаются красивыми, крепкими, а работы по их возведению занимают совсем немного времени. В этой статье мы раскроем основные вопросы, касающиеся конструкции навеса из профильной трубы.
Навес из профтрубы: расчет, чертежи, строительство и виды креплений
Особенного внимания при расчетах требуют габаритные навесы – для автомобиля, бассейна, зоны отдыха и т. д. Небольшие козырьки для односкатных навесов своими руками можно делать без учета СНиП.
Как рассчитать навес, чертежи
Расчет навеса из поликарбоната из профильной трубы начинается с создания эскиза. На нем отражается желаемый тип конструкции и отделки, а также примерные размеры. Точные параметры определяем только после похода на место будущего размещения сооружения – делаем замеры строительной площадки и стены дома, если каркас навеса из профильной трубы будет приставным. Эскиз может быть сделан как вручную, так и с помощью специальной программы.
Делаем навес из квадратной трубы своими руками: эскиз, сделанный в компьютерной программе
Исходные данные для расчетов: дом 9 х 6 м, свободная площадка (9 х 7 м) имеется перед свободной его стороной.
- Навес можно делать шириной во всю стену дома – 9 м, вылет пусть будет на метр короче площадки – 6 м. Получаем сооружение 6 х 9 м.
- Оптимальная высота низкого края – 2,4 м, высокий поднимаем до 3,5 или 3,6 м.
- По перепаду высоты ската вычисляем угол его наклона – получается 12 – 13 градусов.
- Смотрим ветровые и снеговые карты своего района и высчитываем по ним вероятные нагрузки.
- Выбираем на основании полученных цифр материалы, приступаем к составлению чертежа навеса из профильной трубы.
Отдельно надо сделать отдельные чертежи для стропильных ферм. Несколько их вариантов отображены на следующем рисунке.
Изготовление ферм из профильной трубы для навеса: схемы разных типов конструкций
Обратите внимание: СНиП позволяет делать расчет фермы из профильной трубы для навеса с уклоном от 6 градусов. Однако лучше отталкиваться минимум от 8 градусов. Это связано с тем, что малый уклон зимой создаст проблему накопления снега на поверхности кровли.
Чертеж с размерами
Процесс изготовления навеса из профильной трубы
Сделать небольшой пристенный навес из труб совсем не сложно. Начинаем расчетов конструкции и подбора подходящих материалов. Этот процесс описан в предыдущем и следующем абзацах. Далее, согласно чертежу, размечаем рабочую площадку, а точнее расположение фундаментных ям на ней.
- Откапываем ямы на нужную глубину.
- На дно засыпаем слой щебня.
- В ямы вертикально устанавливаем закладные детали.
- Заливаем яму цементно-песчано-гравийным раствором.
На нижние концы стоек навариваем квадраты стали, по размеру точно совпадающие с площадками закладных деталей. Отверстия под болты также должны совпадать. После того как фундаментные столбы застынут, прикручиваем стойки к закладным.
Как зафиксировать навес из профтрубы своими руками: фото коллаж с примером использования закладной детали
Теперь переходим к сборке каркаса кровли. Профтрубу размечаем и режем на части нужной длины. Свариваем или скрепляем болтами сначала боковые фермы, затем фронтальные перемычки и в самом конце монтируем элементы раскосных решеток, если они нужны. В процессе сверяемся со строительным уровнем, также можно использовать магнитные уголки. Готовый каркас поднимаем на стойки и фиксируем метизами/привариваем.
Навес из профильной трубы, фото фиксации кровли на стойках
К сведению: перед началом монтажа кровельного материала навес из профтрубы должен быть окрашен или обработан антикоррозийным составом. Это связано с тем, что в процессе сборки конструкции заводская защита металла повреждается на местах вхождения креплений.Виды крепления элементов между собой
Очень часто навесы собираются при помощи сквозных болтов или саморезов. Этот способ хорош тем, что в процессе вам не потребуется сварка – не все владеют приемами сварочных работ. Понадобятся только сами метиз и дрель со сверлом по металлу. Диаметр выбираемых болтов/саморезов напрямую зависит от сечения профтрубы – на этот счет вас сориентирует продавец в магазине стройматериалов.
Собираем навесы из профильной трубы своими руками: фото крепления сквозными болтами
Сварка не менее популярна для сборки навесов из профтрубы, чем болты или саморезы. Для работы требуется сварочный аппарат, электрический или газовый. Последний предполагает использование некоторого количества расходников. Сварка обеспечивает очень прочное крепление, не нарушающее целостности тела элементов. К примеру, те же болты предполагают сверление отверстий, что ослабляет всю конструкцию.
Обратите внимание: недостаток такого монтажа – сложность процесса. Не все владеют приемами сварки на уровне, достаточном для сборки сооружений, испытывающих большие нагрузки. Поэтому, если вы не уверены в себе или не имеете возможности нанять специалиста, лучше отдайте предпочтение болтам/саморезам.
Как сделать навесы из профильной трубы своими руками: на фото сварных швов
Небольшие навесы из профиля сечением до 25 мм собираются с помощью специальных хомутов, или, по-другому, краб-системы. Они бывают Т-образными – для соединения трех концов и Х-образными, для соединения четырех концов. Стягиваются хомуты болтами (6х20 или 6х35) с гайками – метизы обычно в комплекте не идут и приобретаться должны отдельно. Недостаток краб-системы – элементы соединяются только под углом 90 градусов. Сварка здесь не уместна, так как профтруба указанного сечения имеет маленькую толщину стенок.
Чем можно скрепить навес из профильной трубы своими руками: краб-системы
К сведению: антикоррозийную обработку профтруба имеет только снаружи, внутри металлическая поверхность остается подверженной ржавлению. Поэтому все срезы конструктивных элементов навесы обязательно должны быть закрыты заглушками.Выбираем профтрубу для навеса: размер и сечение
При выборе профтрубы для крупных навесов необходимо пользоваться данными из СНиП:
- 01.07-85 — регламентирует сочетание снеговых нагрузок и вес конструктивных элементов постройки.
- П-23-81 – работа с изделиями из стали.
Руководствуясь данными из этих положений и собственными потребностями вам надо будет определиться со следующим: выбрать угол наклона кровли, тип профтрубы для стоек и тип ферм. Для примера возьмем пристенный навес 4,7х9 м, передний край которого будет опираться на стойки, задний – жестко крепиться к стене дома. Местоположение, допустим, Краснодарский край. Оптимальный угол наклона кровли для навесов такого типа – 8 градусов. Снеговая нагрузка для крыши 4,7х9 м для этой местности будет 84 кг/м 2 .
Примерный вес одной стойки (2,2 м) – 150 кг, вертикальная нагрузка на нее получится 1,1 т. Популярная в строительстве круглая профтруба сечением 43 мм и со стенками в 3 мм тут не подойдет, минимальные показатели – 50 мм и 4 мм. Труба квадратного сечения может быть 45 мм со стенкой 4 мм.
Таблица соответствия толщины стенок сечению
Самый простой и удобный вариант ферм – два параллельных друг другу пояса с раскосной решеткой. При высоте фермы 40 см на пояса лучше подойдет квадратная профтруба сечением 35 мм и стенкой 4 мм, на раскосные решетки – 25 мм и 3 мм. Система связей обязательно должна идти по стойкам и фермам.
Пример стропильной фермы
Частные земельные участки для наших граждан всегда отождествляются с тяжёлым трудом по выращиванию своих экологически чистых продуктов. Однако популярности дачи не теряют, так как с развитием промышленности в сфере строительных материалов облагородить собственную дачу и выстроить на ней уголок для отдыха или иного времяпрепровождения стало доступно и просто.
Одним из видов сырья для возведения навесов стали продукты металлопроката. Сварной каркас навеса более популярен у собственников, чем деревянный. Ниже описан процесс конструирования данного объекта.
Каркасный навес из металлопрофиля – достоинства
Итак, в чём преимущества металлического каркаса перед деревянным? Рассмотрим подробнее:
- Металл не подвержен порче, если исключить коррозию. Последняя легко устраняется или предупреждается нанесением на конструкцию специальных средств. Металлическому каркасу не грозит ни огонь, ни плесень, ни грызуны.
- Навесу из металлопрофиля неведома усадка, в отличие от деревянного аналогичного объекта. Сварку не выгнет, пазы не рассохнутся, лаги не растрескаются. Конечно, всё зависит от обработки, но с течением времени эти проблемы для дерева неизбежны.
- Лёгкий каркас из металлопрофиля мобилен – его можно перенести в любое удобное место, если стойки не забетонированы в площадку. Кроме того, если дачники радеют за долговечность металлического остова, то при конструировании, все элементы фиксируются не с помощью сварки, а на болты. Таким образом, на зимний период всю конструкцию можно убрать в сухое место.
Формы металлического навеса
Речь идёт, конечно же, о стропильной системе – остальная конструкция представляет собой стойки, забетонированные в площадку или установленные прямо на грунте. Итак, особенности форм крыш навеса:
- Односкатная крыша. Наиболее лёгкий вариант для самостоятельного конструирования. Представляет собой плоскость, находящуюся под уклоном для ската дождевой воды.Форма позволяет сделать навес какой угодно величины, а, значит, такое место пригодно для любых целей – барбекю, спальные места, даже бассейн. Однако в этом есть свой подводный камень – большие площади примут на себя внушительное количество снега, а, значит, либо конструкцию разбирают на этот период, либо делают тщательный расчёт и соответствующие усиления.
- Двускатная крыша. Такие навесы редкость и могут представлять собой кровлю для пристроек – веранд, террас. Сход осадков облегчён за счёт крутости скатов и правильно подобранного материала для кровли.
- Арка. Преобладающие по популярности навесы. Они обладают особенностью, которой другие конструкции лишены – солнечные лучи отражаются от кровли, и внутри создаётся оптимальная температура.
Ниже описано, как сделать односкатный навес самостоятельно, применяя для этого несложные действия. Нужно заранее определиться с целью и желаемыми размерами.
Монтаж односкатного навеса
Рассмотрим небольшую мобильную сварную конструкцию, так как преимущество установки в любое подходящее место приветствуется всеми владельцами дачных наделов. Кроме того, неопытные домашние мастера на основе собственного изделия получат необходимую тренировку для дальнейших творений. Итак, что потребуется:
- Сварочный аппарат и универсальные электроды.
- Уровень и приборы измерения.
- Профильная труба сечением 80, 60 и 40 мм. Можно воспользоваться и другими продуктами металлопроката – уголками или швеллерами.
- Кровельный материал – сотовый поликарбонат. Он лучше выдерживает нагрузки, в отличие от монолитного, который применяется на вертикальных поверхностях.
- Крепёж, термошайбы, резиновые кольца-уплотнители.
- Защитные сурики для металла.Необходимы средства защиты для себя любимого и можно начинать.
Расчёт металлического каркаса для навеса
Профессионалы пользуются в работе данными местности о количестве осадков, выпадаемых за сезон, условиями грунта и прочими цифрами. Это обязательное условие для конструкций, превосходящих длину в 10 м и ширину более 5.
Создание небольшой конструкции, также должно быть подчинено определённым параметрам. Например, как рассчитать навес из металла односкатный самостоятельно:
- Длина навеса в 6 м должна иметь 8 опор. Профильная труба от 80 мм и выше сечением и толщиной стенок от 3 мм вполне справится с задачей устойчивости.
- Одна сторона навеса должна быть выше второй согласно выбранному углу наклона и материалу кровли – для поликарбоната достаточно 20-25⁰.
- Каждая пара опор должна получить усиление в виде ферм. Они выполняются из равнополочных уголков или профильной трубы сечением 60 мм.
- Обрешётка наваривается с шагом в 1 м из трубы сечением 40 мм. Такая конструкция может выдержать до 400 кг мокрого снега, если навес решено не переносить или не разбирать на зимний период.
Подготовка участка
Мобильный односкатный навес из металлопрофиля своими руками примечателен тем, что особой подготовки не требует. Важно только выровнять грунт, сняв для этого дёрн и утрамбовав землю.
Впоследствии под навесом можно сделать газон, деревянный помост или выложить тротуарную плитку. Под стойки следует заранее выкопать ямы, чтобы конструкция не начала проседать.
Сборка каркаса
Вся конструкция собирается «вверх ногами» для удобства. Сверху только настилается кровля. Итак:
- Сначала сваривается рама из профильной трубы или уголков.
- Равномерно фиксируются стойки.
- Опоры получают усиления в виде ферм – уголки, наваренные к ним под наклоном.
Теперь, отбивают шлак, зачищают сварочные швы и переворачивают конструкцию для установки на место. Важно обернуть концы стоек несколькими слоями рубероида, дабы снизить воздействие постоянно влажного грунта на металл.
Сборка стропильной системы и покрытие кровлей
Когда навес уже устойчиво стоит, приступают к навариванию обрешётки. Согласно чертежу, металлические трубы или уголки фиксируются на расстоянии не менее 1 м. Сразу следует в обрешётке и раме всей стропильной системы просверлить отверстия для фиксации поликарбоната.
Заранее раскраивать листы пластика нельзя – есть риск неправильных замеров и как следствие покрытие придётся переделывать. Лучше сделать это наверху готового каркаса. Листы укладывают внахлёст без фиксации, отмечают места крепления и внизу раскраивают.
Фиксация не обходится без использования термошайб, как дополнительной герметизации металлического каркаса от влажности. Двойная защита конструкции должна быть и в случае, если задуман односкатный деревянный навес своими руками – тогда на лаги, в местах крепления, приклеивают резиновые уплотнительные кольца.
Когда материал готов к окончательному покрытию, следует заранее привести металлический каркас в декоративный вид, не забывая о защите. Суриками – защитными составами от коррозии готовый навес красится ещё до настила кровли – так, есть шанс не пропустить ни одного сантиметра металла. Далее, настилается поликарбонат с использованием соединительного профиля, а в заключение работы устанавливаются защитные торцевые колпаки, чтобы влага в виде испарений не проникала в соты пластика.
Как сделать односкатный навес своими руками: расчёты, особенности и этапы работы
Как рассчитать и сделать односкатный навес из металлопрофиля: достоинства и формы каркасного навеса, необходимые инструменты, особенности самостоятельного монтажа, установка стропильной системы
Как сделать навес из профильной трубы своими руками
Конструкции навесов из профильных труб можно встретить во многих местах: во дворах загородных домов, на территории летних кафе, на автостоянках и других общественных местах. Главное их преимущество заключается в том, что сделать всё это можно своими руками. Для этого не нужно обладать специальными навыками и знаниями, достаточно следовать подробным инструкциям.
Сфера применения и устройство навеса из профильной трубы
Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:
- на автостоянках;
- в загородных частных домах для создания больших крытых участков территории;
- в различных общественных местах.
Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.
Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.
Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.
Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.
Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.
Подготовительные работы: разработка чертежа
Для начала необходимо точно определиться с местом размещения навеса, так как это очень важно для выбора материала будущей конструкции и покрытия кровли. Лучше всего размещать их на ровной местности или возвышенности, так как там легче будет сделать необходимый дренаж. Если вы решите построить конструкцию в низине, то собирающаяся вода «заставит» вас делать дополнительную ливневую канализацию, что повлечёт за собой непредвиденные расходы.
Также важно сделать предварительный чертёж навеса из металлического профиля. Кроме расположения стоек, необходимо учесть сечение профильных труб. Если длина конструкции не будет превышать 6 м, а ширина 4 м, то для устройства опор можно взять трубу с сечением 60х60 мм. Для возведения конструкции больших размеров берут трубу с сечением 80х80 мм.
Список необходимых инструментов
Для изготовления металлического навеса вам понадобится определённый набор инструментов:
- строительный уровень;
- штыковая лопата;
- аппарат для сварки;
- рулетка;
- правило (уровень);
- дрель;
- болгарка;
- перфоратор;
- болты и шайбы;
- профильные металлические трубы;
- шурупы для кровли со специальными прокладками;
- строительный уголок;
- поликарбонат, профнастил или шифер;
- цемент, песок, средний гравий;
- фланец.
Расчёт необходимого количества профильных труб
Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:
- Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.
Пошаговая инструкция по изготовлению конструкции навеса из профтрубы своими руками
Последовательность выполнения работ зависит от типа.
Односкатный навес
Данная конструкция является наиболее простой. Для её изготовления нужно:
- Установить опоры и залить скважины. Расстояние между стойками должно быть от 1 до 1,5 м. Если для кровли используется шифер, профнастил или натуральная черепица, то эта величина составляет 1,2 м.
- Наметить расположение опорных столбов, натянуть строительную верёвку между ними по ровной линии. Для каждой стойки выкопать ямы глубиной не менее 60 см, и диаметром 20 см. Армировать трубы специальными планками (пятками), которые привариваются к низу каждой из труб. Они затем зальются полностью бетоном, и будут удерживать в вертикальном положении всю конструкцию.
Арочная конструкция
Строительство арочного навеса производится практически таким же образом, как и односкатного, однако они отличаются большей эстетичностью и функциональностью.
Самостоятельно арочный навес построить достаточно тяжело, так как для этого необходимо иметь специальное ручное или электрическое оборудование для того, чтобы можно было легко согнуть металлический профиль. В домашних условиях выполнить такие действия практически невозможно.
Двускатные навесы
Двускатный навес монтируется аналогично односкатному, однако в конструкции присутствует два треугольника, которые расположены зеркально относительно друг друга. Кровля такого навеса образуется двумя наклонными плоскостями под определённым углом.
Из-за наличия конькового узла такая конструкция имеет более сложную систему строения, но зато он может перекрыть намного большую площадь участка.
Многоскатные навесы
Такие конструкции используются для покрытия больших площадей, таких как автостоянки, выставочные павильоны и т. д. По своей сути они представляют собой серию последовательно расположенных двухскатных конструкций. Здесь, кроме конькового узла, который находится в верхних точках, надо будет создать систему водоотведения.
Как сварить профтрубу
В процессе проведения любых сварочных работ необходимо соблюдать технику безопасности. Также каждый сварной шов после завершения всех работ необходимо зачистить от шлака, чтобы стыков не было. Это можно сделать обычной болгаркой со специальной металлической насадкой «ёжиком».
Для соединения металлических конструкций из профиля толщиной стенок более 3 мм лучше всего воспользоваться газосваркой, так как электрический аналог может просто не «потянуть» такой объём работы.
Как согнуть металлическую трубу
Для этого используется специальный трубогиб. С его помощью можно легко сгибать различные виды металлического профиля. Но если под рукой нет подобного инструмента, то поможет справиться с задачей болгарка и сварка.
Очень важно при сгибании различных труб не допустить появления трещин и больших изломов, которые не должны быть в конструкции навеса. Также они не должны быть сплющенными. В процессе работы с ручным трубогибом необходимо прилагать немалые физические усилия, поэтому его нельзя использовать для сгибания профиля с сечением более 40 мм.
Внешняя отделка конструкции
После того как конструкция каркаса навеса сварена полностью и очищена от окалины, необходимо обезжирить все металлические элементы перед их покраской. Для этого можно использовать обычный растворитель, ацетон или бензин, которому нужно дать время высохнуть. После этого можно приступать к процессу грунтовки.
Грунтовка светло-серого цвета подойдёт для любого типа краски. Тёмная используется для ярких материалов. Белую же обычно применяют при окрашивании металлического профиля красками пастельных тонов.
Грунтовка сможет защитить металл от преждевременной коррозии, и, тем самым, существенно продлит срок его службы, а также уменьшит расход краски.
Конструкция навеса из профильной трубы своими руками - чертежи, инструкция с фото и видео
Область применения навесов. Процесс подготовки к изготовлению. Как сделать конструкцию из профильной трубы своими руками: пошаговая инструкция. Видео.
Навесы часто устанавливают во дворе, чтобы защититься от дождя и яркого солнца, одновременно находясь на свежем воздухе. Сварка ферм для навеса из профильных труб – это несложная работа, но требующая знаний по расчету, подбору материалов и сборки конструкции.
Обладая некоторыми навыками по сварке, можно получить красивое и надежное укрытие для автомобиля или небольшой навес над крыльцом.
Перед началом работ потребуется определиться с размерами и высотой конструкции. Эта работа проводится в несколько этапов.
Сначала следует определиться с укрывным материалом. Наиболее востребованы навесы из поликарбоната из-за легкости ипрочности. От выбора материала зависит количество ферм и шаг установки стоек. Для небольшого козырька изготовление ферм не требуется.
До сварки и других работ надо выполнить эскиз навеса из профильных труб, на котором определяются размеры и тип ферм, размеры деталей. Лучше сделать отдельную специализацию, с размерами профилей и длиной деталей.
При порезке такая схема поможет не ошибиться и сэкономит материал. Чертежи или эскиз навеса можно выполнить на ноутбуке с помощью специальной программы или начертить от руки.
Точные размеры можно получить только на месте установки и изготовления навеса. При этом необходимо учесть способ установки и закрепления всех стоевых деталей.
Если навес одной стороной прилегает к стене, можно изготовить закладные детали и закрепить их в местах монтажа ферм.
Что учитывать при постройке
При сварке и монтаже навеса возле одной из стен здания, длину и ширину опорной конструкции лучше сделать несколько короче. Такая операция позволит обеспечить выпуск укрывного материала и сток дождевой воды в желоба. Еще одно преимущество способа – это экономия более 2-х м профильной трубы на каждой ферме.
Самый низкий срез навеса должен быть высотой не менее 2,2 м. При заезде газели, высоту следует увеличить до 2,6 м. Величина самого высокого места зависит от фантазии и возможностей бюджета.
Но следует учесть одно правило кровельщиков. Угол наклона ската крыши не должен превышать 120, поэтому общая высота конструкции должна быть менее 4-х м.
При расположении и выборе места, следует обязательно учитывать основные направления ветров и количество осадков характерных для региона.
В зависимости от этих значений подбирают размеры полок основного профиля для сварки, трубы на стойки и квадрата на раскрепления. Для основных частей навеса из профильных труб подготавливают отдельный чертеж со всеми размерами, местами раскреплений и жесткостей.
Вариантов формы крыши навесов довольно много – односкатные, арочные, двускатные (домиком), сложные. Каждая конструкция имеет свои минусы и плюсы.
Самая распространенная – односкатная крыша, сварка которой не представляет трудностей. Угол наклона фермы не должен быть менее 8%. При несоблюдении этого значения на крыше навеса в зимнее время будет собираться снег, и такой козырек долго не прослужит.
Достоинства профильных труб
Фермы из квадратных профильных труб имеют ряд преимуществ перед другим металлопрокатом:
- материал отличается хорошей стойкостью к высоким температурам. Целостность и отсутствие деформаций при пожаре – это один из основных плюсов профильных труб;
- форма квадрата и четыре ребра жесткости позволяют профилю выдерживать большие нагрузки;
- загибать профили достаточно просто. С помощью профильной трубы можно придавать конструкции различные виды;
- общий вес конструкции намного меньше, чем у навесов с такими же размерами, изготовленными из другого металлопроката;
- материал служит долгое время.
Чтобы выполнить весь цикл работ, включая сварку и покраску, нужно провести несколько основных операций. Для наглядности примем размеры конструкций с габаритами обычного гаража для автомобиля – 6 м длиной и 4 м шириной. Одна сторона крепится к стене здания.
Подготовительные работы
Для такого навеса достаточно будет использовать для сварки профиль с полкой 30 мм. Толщину стенки берут 1,5 мм. Толще не нужно, это только увеличит стоимость конструкции.
Самый простой и надежный вариант навеса – односкатный. Длина верхнего ската в рассматриваемом случае будет 3900 мм, нижний отрезок уменьшаем на 80 мм, поэтому ферма на краю зарезается под угол для соединения.
Размер самой большой распорки между горизонтальными трубами фермы будет 600 мм, всего делают 7 распорок на всю деталь конструкции. Для лучшего соединения первую ферму навеса собирают на ровной поверхности .
Стыкуют и проводят сварку узкого края. Затем монтируют широкую распорку и варят стыки. Размечают место установки следующего ребра жесткости, замеряют размер, отрезают заготовку и монтируют ее в конструкцию фермы. Операцию повторяют с оставшимися 5-ю ребрами, постепенно уменьшая их размер.
Теперь у нас есть точные размеры распоров фермы, а их понадобится еще 4 штуки. Надо нарезать всю заготовку для сборки ферм для навеса. Первая деталь, для удобства, будет служить шаблоном.
Прихватки обязательно ставить со всех сторон стыка для большей надежности предварительной сборки. Для прихваток выставляют небольшой сварочный ток – это поможет избежать лишних дырок в соединении.
Собрав конструкцию фермы, снимают ее с шаблона и проводят сварку в нижнем положении. Затем таким же способом собирают и обваривают оставшиеся фермы навеса.
Некоторые специалисты советуют сварить конструкцию с помощью косых распорок из профиля меньшего размера. Для спокойствия можно установить дополнительные ребра жесткости, но это потребует покупки дополнительного недешевого материала.
Поэтому, при желании, можно раскрепить первые 2 самых широких окна. Остальные лучше ужесточить, обварив на боковых стыках треугольные косынки из листового металла.
Выполнение монтажа
Чтобы выполнить монтаж, на стену дома потребуется через каждые 1500 мм от крайней фермы закрепить на 3-4 самореза обрезки уголка с полками 30 мм.
Таких мест крепления будет 5 штук, по количеству ферм. Напротив, на расстоянии от стены 3060 мм, копают или бурят отверстия для стоек из профильной трубы с шириной полки 80 или 100 мм.
Отрезают пять заготовок длиной 2900 мм. На верхний конец профильной трубы необходимо приваривать пятак из листового металла. Это не позволит попадать внутрь воде и снегу и обеспечит надежную обварку стойки и фермы. Их устанавливают в отверстия и заглубляют на 800 мм.
От уровня основного чистого пола высота стоек навеса должна быть для легкового авто 2100 мм. Стоевые надо установить строго в вертикальном положении и раскрепить их с помощью укосин. Затем залить отверстия в земле бетоном. Теперь можно сделать перерыв на сутки для полного застывания бетона.
Сборка каркаса
Чтобы собрать каркас навеса, узкий край фермы устанавливают на стойку и прихватывают к уголку на стене. Надо сварить стойку и узкий край между собой.
Перед этим нужно проверить по уровню положение всех деталей узла. Главное – это правильно приварить первую ферму, чтобы предотвратить перекос всей конструкции.
Когда первая ферма установлена, в таком же порядке устанавливают остальные, раскрепляя их между собой перемычками, на расстоянии 500 мм по ширине фермы.
В результате получилась конструкция с жестко закрепленными деталями, которая будет служить долгое время. Теперь надо оббить шлак со всех стыков, проверить качество и наполненность шва.
В слабых местах с большими раковинами необходимо уложить дополнительный шов. Болгаркой и зачистным камнем обрабатывают места сварки, обезжиривают все поверхности с помощью любого растворителя, дают ему высохнуть и наносят на металл слой грунтовки.
Когда грунтовка высохла, окрашивают ее в любой понравившийся цвет. Осталось закрепить листы поликарбоната специальными саморезами, и навес будет готов.
Важные моменты
Перед началом работ надо определиться с размерами конструкции, профиля и необходимым количеством материала. Сварка навеса из профильных труб ведется ручным дуговым аппаратом. Обязательно надевают защитную одежду и маску.
Не следует торопиться при сварке, надо обеспечить надежный провар металла. Электроды лучше использовать МР-3, или АНО-21. Надо правильно располагать детали при стыковке и сварке конструкции.
При эксплуатации навеса и образовании на нем ржавчины, поврежденное место зачищают наждачкой и окрашивают грунтом. При обильных снегопадах с крыши навеса убирают снег.
