Как сделать комбинированное отопление в частном доме. Как правильно провести отопление в частном доме: теория и практика. Применение газовых котлов

Одним из возможных вариантов, часто применяемых для обогрева загородного дома, особенно в условиях постоянного в нем проживания, является использование водяного отопления. Однако рассматривая монтаж отопления, частный дом, в котором он будет выполнен, можно столкнуться с тем, что потребуется определить, как будет происходить реализация проекта. Для каждого из них характерны свои особенности, которые могут повлиять на ваш выбор.

О водяном отоплении

Принцип работы подобного отопления понятен каждому – в отопительном котле нагревается вода и затем поступает в батареи, проходя через которые отдает тепло окружающему воздуху. Сделать отопление в частном доме, работающее на описанном принципе, достаточно просто, но дело в том, что при этом необходимо учесть ряд дополнительных факторов, начиная от выбора оборудования и заканчивая его расположением и подключением.

Ответ на эти вопросы во многом предопределяет, каким будет обогрев, и как мы проводим отопление в частном доме.

Про циркуляцию теплоносителя

Надо отметить еще такую особенность, присущую водяному отоплению. Циркуляцию горячей воды в системе можно обеспечить несколькими способами:

  • естественным или гравитационным;
  • принудительным.

Естественная циркуляция основана на том, что холодная вода тяжелее, чем горячая, и поэтому вода с более высокой температурой поднимается вверх. При таком способе циркуляции теплоносителя проведение отопления в частном доме должно учитывать некоторые дополнительные требования, которые понятны при рассмотрении приведенного рисунка:

Это следующие требования:

  • диаметр подающей трубы должен быть больше, чем остальных труб;
  • необходимо обеспечить уклон при прокладке труб от расширительного бачка до радиатора и от последнего к котлу, вода должна поступать к батареям и котлу самотеком;
  • расширительный бачок должен располагаться выше всех остальных элементов системы.

Преимуществом такого подхода является возможность работы обогрева без использования дополнительных устройств (насосов или нагнетателей), в этом случае может работать и тогда, когда нет электроэнергии (обрыв линий электропередач, авария и прочие нарушения электроснабжения, а так же полное его отсутствие). Недостатком надо считать небольшой радиус использования из-за небольшого давления.

При использовании принудительной циркуляции в систему отопления встраивается насос, обеспечивающий необходимое давление и подачу теплоносителя в нужное место. Подобная система является универсальной и может быть применена при любом виде монтажа и в любых зданиях.

Однотрубный монтаж

Подобная схема монтажа отопления частного дома является наименее затратной и наиболее независимой от внешних условий. Что собой представляет подобная схема обогрева, можно понять из приведенного рисунка:

Рассматриваемый монтаж системы отопления частного дома предусматривает прохождение горячей воды через все радиаторы. При этом система может быть выполнена как с вертикальной разводкой, так и с горизонтальной, схема подключения отопления частного дома с обоими типами разводки приведена ниже:

Подобная однотрубная проводка отопления в частном доме называется «Ленинградка» По оценкам специалистов, это один из самых распространенных вариантов водяного отопления. Ее достоинством является меньшая стоимость материалов, необходимых для прокладки отопления в частном доме, и меньшая стоимость монтажных работ. С особенностями системы можно ознакомиться дополнительно с помощью видео

Одним из достоинств подобной системы можно считать ее универсальность, она может работать с естественной циркуляцией воды и с принудительной.

Двухтрубный монтаж

Схема, как выглядит монтаж систем отопления частных домов, приведена на рисунке:

Горячая вода в каждый радиатор поступает независимо (от общей магистрали по отдельной трубе), а затем таким же образом возвращается в общую магистраль для поступления в котел и повторного нагрева.

Подобная система отопления наиболее универсальна и может быть применена в любых частных домах, независимо от этажности и размеров.

К особенностям использования такого варианта монтажа следует отнести повышенные расходы на материалы и комплектующие (трубы, насос, фурнитура и т.д.) а так же значительный объем работ, характерный для случаев, когда проводится такая установка отопления в частном доме.

О других вариантах и возможностях

Приведенные виды монтажа не охватывают всех возможных способов построения разводки водяного отопления. Выше отмечалось, что однотрубная разводка может быть горизонтальной и вертикальной. Такими же способами выполняется и двухтрубная разводка. Кроме того, для любых вариантов монтажа допустимо разное подключение радиаторов:

Стоит отметить, что могут быть использованы и другие варианты монтажа с целью обеспечения большей эффективности работы обогрева в конкретных условиях, но этим должны заниматься специалисты, добиваясь максимальной отдачи от отопления. Приведенные данные охватывают наиболее популярные и чаще всего используемые варианты монтажа.

Как все это реализуется?

Существуют различные подходы к созданию обогрева. Но только отопление, ориентированное на местные доступные ресурсы и топливо, – правильное отопление частного дома.

Учитывая, что любая отопительная система представляет достаточно сложную гидротехническую систему, лучше всего ее проектирование и последующий монтаж доверить профессионалам, фирмам и организациям, занимающимся этим на постоянной основе. В этом случае вы всегда сможете получить консультацию по работе смонтированной системы, а так же обратиться к ним для ее ремонта при повреждении.

Можно выполнить подобную работу самостоятельно, в этом случае затраты на создание и монтаж отопления будут минимальны, но и претензии по некачественной работе предъявлять придется себе.

В собственном доме отопление должно быть рассчитано на использование доступных и дешевых энергоносителей, а также на работу в автономных условиях, например, при отсутствии электроэнергии. Кроме того, надо ответственно отнестись к реализации планов по созданию системы отопления, учитывая, что это достаточно сложная и дорогостоящая процедура.

Вам понадобится

  • - радиаторы;
  • - рулетка;
  • - калькулятор;
  • - трубы;
  • - крепление для радиаторов;
  • - сварочный аппарат с электродами;
  • - насос;
  • - котел;
  • - бак;
  • - шариковые краны.

Инструкция

Выберите систему отопления, монтаж которой вы будете осуществлять. Различают однотрубные и двухтрубные системы отопления. Однотрубная система отопления является самой простой и довольно-таки экономной, однако она может использоваться лишь для обогрева небольших помещений (общая площадь должна быть не больше 100 квадратных метров). Двухтрубная система отопления способна обеспечить равномерный прогрев воздуха в большом помещении. И в первой, и во второй цепи системы устанавливается насос. Но есть еще одна разновидность отопительных систем, не требующая установки насоса - двухтрубная система с естественной циркуляцией. Единственный недостаток данной системы отопления состоит в том, что монтаж ее труб должен осуществляться под определенным углом наклона.

Приступайте к выбору отопительных радиаторов. В настоящее время доступны чугунные и алюминиевые радиаторы. По цене чугунные дешевле, однако у алюминиевых вдвое больше теплоотдача. Рассчитайте для каждого отдельного помещения необходимое количество секций радиаторов. Как известно, чтобы прогреть воздух в помещении с площадью 1 квадратный метр, понадобится 100 Вт/ч. Что же касается радиаторов, то одна секция алюминиевого выдает 200 Вт/ч, а чугунного – 100 Вт/ч (однако это при условии, что температура в отопительной системе составляет 90 градусов, что практически невозможно). Поэтому внесем небольшую поправку с учетом того, что температура теплоносителя, как правило, равна 60 градусов: теплоотдача одной секции чугунного радиатора равна 65 Вт, а алюминиевого – 130 Вт. Припустим, площадь вашей комнаты составляет 15 квадратных метров, тогда вам понадобится 12 алюминиевых секций (15*100/130) или 23 чугунные секции (15*100/65).

Установите котел отопления. Затем приступайте к разводке труб. Разводку начинают делать с обратного трубопровода и идут при этом от котла. Обязательно придерживайтесь важного правила: обратка должна быть расположена ниже подачи. В процессе монтажа труб делайте ответвления для батарей и прочих элементов отопительной системы.

Выполните монтаж радиаторов. Помните: отопительные радиаторы устанавливаются под окнами, ведь максимальная теплопотеря происходит именно через окна. В том случае, если ширина радиатора оказалась меньше ширины окна, совместите несколько отопительных радиаторов, распределив их по всей ширине оконного проема. Расстояние от пола до радиатора должно быть не меньше 10 сантиметров, а от выступающей части подоконника до отопительной батареи – более 12 сантиметров. Прикрепите радиаторы к стене с помощью специального металлического крепления, а также выполните сварку с трубами.

Если выбранная вами система отопления не основана на естественной циркуляции теплоносителя, тогда установите насос. Монтаж насоса в отопительную систему осуществляется только в обратный трубопровод, ведь это устройство должно откачивать теплоноситель, подавая его в теплообменник. Установите насос таким образом, чтобы при необходимости его в любой момент можно было снять для проведения ремонтных работ, при этом, не размыкая отопительную систему. Рекомендуется рядом с насосом установить три шариковых крана: два с двух его сторон, а третий – на трубе, идущей параллельно с участком, где установлен насос.

Если нужно создать или модернизировать отопление в частном доме, то лучше сперва потратить час-другой на изучение вопроса, подборку мнений специалистов, и в частности, на прочтение данного материала, — рассмотреть наиболее распространенные ситуации и проверенные временем решения.

Знание вопроса – ключ к успеху. Даже если отопление в доме самостоятельно делаться не будет, то тогда с пришлыми монтажниками, хозяину лучше разговаривать на их языке. Проще будет проконтролировать правильность и бюджет процесса, самостоятельно можно будет закупить материалы, — значит значительно сэкономить. Поэтому изучить, как делается система отопления, – выгодно.

Как работает отопление

Для обычного жилого дома в подавляющем большинстве случаев применяется водяная система с принудительной циркуляцией жидкости. Теплоноситель движется по трубам под воздействием насоса, нагревает радиаторы, от которых греется воздух. Энергия генерируется в котле.

Все, что этому не соответствует, называется, как «редкость», а специалисты еще называют «дикость», — настолько оно будет уступать по потребительским качествам для жильцов дома обычной площади 70 – 500 м кв.

Из чего состоит

В отоплении всегда применяется ряд узлов и агрегатов, о которых стоит узнать поподробнее.

  • Котел – теплогенератор, сжигающий топливо, нагревающий воду (теплоноситель).
  • Циркуляционный насос – может не только устанавливаться отдельно, но и находится в составе автоматизированного котла, как и некоторые другие элементы. Гоняет теплоноситель по трубам.
  • Трубы – применяются современные пластиковые, металлопластиковые изделия, подбираются по диаметру.
  • Радиаторы – передают энергию воздуху.
  • Расширительный бак – обязательный элемент, поддерживает стабильное давление при тепловом расширении воды. Предохраняет систему от аварии.
  • Группа безопасности — может быть в составе котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Обязательно устанавливается в любой замкнутой системе.
  • Фильтр очистки – небольшой обязательный элемент.

Это минимум обычной системы. Если это грамотно смонтировать, для чего применяются фитинги и краны, то отопление начнет обогревать дом.

Дополнительные элементы системы

  • Краны шаровые – два режима работы «открыл-закрыл».
  • Вентили балансировочные – похожие на обычные краны — тонкая настройка системы.
  • Клапаны дух-трех-ходовые – автоматические регуляторы потока.
  • Термоголовки – устройства, управляющие клапанами в зависимости от температуры и ручных установок.
  • Краны Маевского – ручные воздухоотводчики, для спуска воздуха.

Чем топить

Прежде всего хозяев волнует вопрос, — чем отапливать дом. В каждой местности сложились свои приоритеты.

  • Много домов сейчас отапливается природным газом из магистралей. Это дешевый и удобный вид топлива. Если есть газовая труба, то раздумывать не о чем, нужно подключаться и ставить газовый котел.
  • Но также часто можно встретить отопление дровами в твердотопливных котлах. В большинстве регионов это дешево. Но не удобно. Чтобы упростить процесс топки систему дополняют буферной емкостью, или, что хуже – сложными, не лучшими по качествам, устройствами – котлами длительного горения.
  • Уголь вытесняет из употребления дрова в отдельных угольных регионах, где он дешев.
  • Пеллеты – «автоматизированые дрова», удобней, но дорого.
  • Электричество – вытесняет потихоньку дрова, так как очень удобно, и при ночном тарифе – терпимо по цене. Но при дневном тарифе – слишком дорого.

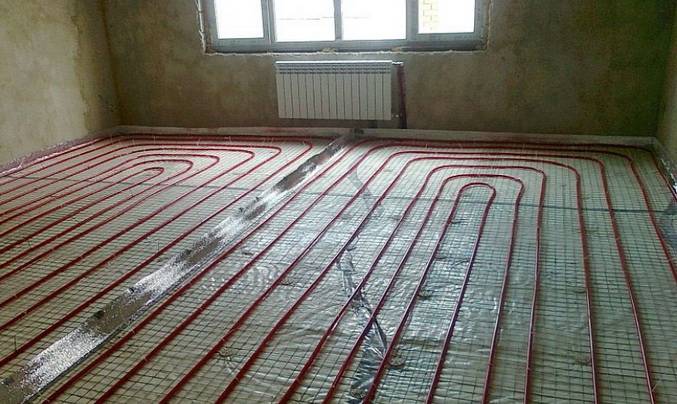

Желательно термоизолировтать пол, и организовать отопление теплым полом.

После этих мероприятий, если они нормально выполнены, в доме будет тепло…

Подробней о том, как сделать отопление

Отопление в доме делается в следующей последовательности.

  • Принимается решение о схеме подключения отопительных приборов, определятся их точки размещения и соответственно места нахождения трубопроводов. Определяется мощность оборудования и другие технические параметры (составляется проект!…)
  • Выбирается место для котла и устанавливается котел, возможно по проекту газификации дома, возможно в связи с привязкой дымохода на естественной тяге.
  • Делается обвязка котла, — монтируется трубопровод и обязательное оборудование обеспечивающее его работу и всей системы.
  • Распределяются и устанавливаются радиаторы по комнатам в соответствии с необходимой мощностью отопления для каждой комнаты. С этим вопросом можно ознакомится
  • Прокладывается трубопровод, подключаются радиаторы и котел со своей обвязкой.
  • Система заполняется теплоносителем и испытывается.

Обвязываем котел

Автоматизированные котлы, как правило, содержат в своем корпусе и насос и группу безопасности, а иногда и расширительный бак. Вся их обвязка заключается в установке отключающих кранов.

Для твердотопливного котла устанавливается насос, расширительный бачок, группа безопасности, регулирование температуры, возможны и блоки автоматизации и управления.

В сложных системах все это дополняется гидрострелкой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможно устанавливается буферная емкость, ставиться и бойлер ГВС.

В простейшем варианте твердотопливный котел нужно правильно обвязать –

Элементы, которые встречаются в сложных системах


Старые системы не применяются

Упоминалось, что в современном представлении теплоноситель должен двигаться под воздействием насоса. Все самотечное – анахронизм, не практичный, не функциональный и в два раза дороже.

Также по современным представлением система отопления должна быть двухтрубной, а однотрубная – дорогая и в создании и в эксплуатации, громоздкая и не обеспечивающая… Ее цена догоняется за счет большого диаметра труб и фитингов, а кольцевая схема создает и трудности прокладки и сложность в обеспечения одинаковой температуры радиаторов.

Выбираем схему – одну из трех


Как совмещают отопление с дизайном

Сейчас все больше стараются убрать не только трубы под пол, но и сами радиаторы. Устанавливают внутрипольные конвекторы, хоть и более дорогие, но зато не загромождающие интерьер. О наличии отопления с ними будет напоминать декоративная решетка под подоконниками, под входными дверями…

Промежуточный вариант более практичный в эксплуатации – спрятать под пол трубы, на стенах оставить радиаторы с нижним подключением – трубы выходят из пола под радиаторами.

При этом под полом разводка может быть по любой схеме, но наиболее дешевой и практичной оказывается тупиковая с ответвлениями более тонкими трубами от магистрали. Под полом допускается установка обжимных фитингов на металлопластиковых трубах. Часто подключение радиаторов совмещается с разводкой теплого пола в одном пространстве.

Выбрать трубы и радиаторы

Самый дешевый вариант и легко исполняемый самостоятельно — монтаж системы из полипропиленовых труб …. Но его порекомендовать нельзя. Он же самый ненадежный. Виной всему невозможность обеспечения стандартного качества соединения и номинального просвета труб в сварных стыках.

О подборе радиаторов можно спорить долго… но подойдут для частного дома любые, которые встретятся в магазине.
Подключить и установить радиаторы нужно по правилам…

Монтаж

Теперь дело за малым – собрать воедино все элементы, которые и были спроектированы. Кстати, конечно лучше воспользоваться готовым проектом отопления, если таковой имеется….

А если это известно, то и система отопления должна работать исправно… Осталось

Основное преимущество частного домостроения в том, что здесь может быть достигнута полная независимость от всеобщих коммунальных благ. При этом они всё-таки должны быть, но гораздо качественнее, чем те, что могут предложить коммунальные службы. Самое, наверное, главное, что в своем доме отопительный сезон может начаться тогда, когда пожелает домовладелец и, соответственно, закончиться тогда, когда ему же этого захочется. Важно, конечно, и то, как он будет проходить.

Отопительная система не может быть куплена в магазине и установлена дома. Точнее, конечно, все её составляющие в магазине или на рынке, как раз и продаются, но покупать их одним комплектом не получится. Чтобы, сделать отопительную систему частого дома своими руками для начала нужно знать:

  1. Чем дом будет отапливаться.
  2. Какой целесообразно использовать энергоноситель в системе.

Проектирование системы отопления — один из важнейших в коммуникациях частного дома

После этого, нужно будет провести массу расчётов для определения количества радиаторов отопления, а также труб. Все это должно соответствовать друг другу по многим параметрам.

В общем, для начала нужно определиться с тем, какой котел может дом отапливать.

Виды отопительных котлов

В частном доме хочется, чтобы было тепло, но и хочется, чтобы достигалось оно с минимальным участием человека. Поэтому отопительный котёл должен приобретаться исходя из того, какой вид топлива проще всего обеспечить для его бесперебойной работы.

Итак, котлы могут быть:

  • газовые,
  • электрические,
  • угольные,
  • комбинированные.

Это важно! Все современные котлы в большей или меньшей степени экономичны, работают без большого шума, имеют относительно небольшие размеры и просты в обслуживании. Но для них всех, даже если речь идет об угольном котле, нужно электричество для запуска.

Котёл газовый

Как монтируется однотрубная система

Для монтажа системы таким способом труб нужно меньше. Система может быть только с верхней разводкой. Подойдет она в небольших частных домах с чердаками. Радиаторы отопления . Поэтому каждый следующий будет чуть холоднее.

В системе должны быть:

  • котёл,
  • расширительный бак,
  • батареи,
  • фильтры очистки воды,
  • возможно насос.

Это важно! Выставлять температуру в помещении с такой системой отопления очень сложно. Одна выключенная батарея приведет к остановке всей системы.

Воздушное отопление

Этот способ обогрева дома сейчас довольно популярен. Воздушное отопление предполагает наличие в каждом помещении калориферов или специальных вентканалов, через которые и будет поступать горячий воздух. И первые, и второе могут располагаться в стенах или на потолке.

Различают три вида воздушного отопления:

  1. Местное.
  2. Центральное.
  3. Завесы из воздуха.

Отопление местное

Такой способ обогрева трудно назвать полноценным отоплением, но и он имеет место быть качественным. Для этого нужно в каждой комнате установить тепловентиляторы или тепловые пушки и радоваться теплу. Обогреватели будут нагревать воздух, пересушивая его. Тепло будет только в отдельном помещении и при условии, что закрыты двери.

Тепловой вентилятор - он может быть установлен в комнате, но можно его вмонтировать в стену, как часть центрального воздушного отопления.

Центральное отопление

Системы, где горячий воздух подаётся централизовано, могут быть с:

  • прямоточной рециркуляцией,
  • полной,
  • частичной рециркуляцией.

Обычно вентиляционные каналы располагают над навесным потолком, оставляя в нём отверстия, через которые в комнаты и будет поступать горячий воздух.

Всё это можно выполнить и в стенах, если, конечно, позволяет пространство забрать определённую его часть для того, чтобы спрятать трубы.

Воздушные завесы

Устройства, напоминающие кондиционеры, подвешивают над входными дверями или устанавливается рядом с ними. Из завес выходит мощная струя теплого воздуха, которая блокирует холодный воздух, проникающий в помещение при открывании двери. В частном доме такую завесу можно установить только при входе в него и то, если двери постоянно открываются.

Воздушное отопление смонтировать дороже водяного. Нагревать воздух может любой котёл (чаще электрический или газовый).

Преимущества воздушной системы отопления:

  1. Циркуляция теплого воздуха осуществляется после его фильтрации.
  2. В доме постоянный приток свежего воздуха, так как его для обогрева система берет с улицы.
  3. Возможность установки в системе капельного увлажнителя воздуха.

Недостатки:

  1. Невозможность смонтировать систему в построенном доме.
  2. Дороговизна монтажа.

Уже давно канули в лету те времена, когда частный дом могла отопить только печь. Отсутствие горячей воды в достаточном объеме, необходимость растапливать печку и поддерживать в ней огонь мало способствовали жизни за городом. Именно поэтому многие стремились переехать в комфортабельные многоэтажные дома, где отопление и горячее водоснабжение носили централизованный характер.

Сегодня многое изменилось - обилие и ассортимент современного отопительного оборудования позволяют делать отопление в доме самостоятельно, даже без привлечения специалистов. Теперь приоритетным, наоборот, является проживание в загородных домах, так как горячая вода есть круглогодично, а отопление можно включить в любой момент, не дожидаясь решения коммунальных служб.

Всего выделяют 3 основных энергоносителя - газ, твердое топливо и электричество. О каждом из них, а также о том, как сделать правильно обвязку котла и обеспечить подачу тепла на разные узлы, мы и расскажем в данной статье.

Приобрести целиком отопительную систему ни в одном магазине не получится. Можно выбрать отдельные элементы и собрать их в систему, можно приобрести материалы и сделать котел и обвязку целиком собственноручно. Независимо от того, каким путем вы решите идти, необходимо для начала определиться со следующими параметрами:

  • какой вид топлива планируется использовать;
  • какое топливо экономически более целесообразно.

Какие существуют системы отопления дома

Самым известным средством отопления с незапамятных времен являлась русская печь. В числе основных недостатков таких конструкций сегодня выделяют большой размер, что не всегда удобно и неравномерное прогревание воздуха в помещении. Возле печи очень жарко, в двух метрах - тепло, в соседней комнате - холодно. Современные камины, хотя и видоизменились с течением времени, в целом выступают аналогом печи и потому могут использоваться исключительно как вспомогательный источник тепла.

Самой востребованной и эффективной признают систему водяного отопления, где по трубам циркулирует подогретый теплоноситель и тем самым отапливает помещения.

Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов.

Электрическое отопление можно назвать относительно новым видом, которое работает на преобразовании электричества в тепловую энергию, при этом не используя никакой теплоноситель.

Виды котлов

Основная задача при организации отопления своими руками заключается в том, чтобы создать эффективную систему, преимущественно автоматическую, с минимальным участием человека в ее работе. Исходя из доступности вида топлива и целесообразности его выбора, следует приобретать конкретный вид котла.

Основная классификация котлов зависит именно от вида топлива:

  • газовый;
  • электрический;
  • твердотопливный;
  • комбинированный.

Современные котлы промышленного производства являются экономичными, относительно бесшумными и простыми в эксплуатации. Главный минус такого оборудования - энергозависимость, так как в основе каждого работает вентилятор, нагнетающий воздух в камеру или обеспечивающий движение теплоносителя.

Исключение касается лишь тех котлов, где используется . Такой насос относится к категории аварийного оборудования и работает на аккумуляторной батарее. При отсутствии электричества насос обеспечивает движение теплоносителя по трубам, исключая их промерзание и последующий разрыв.

Схема отопления частного дома

Газовый

Как бы часто не индексировали стоимость газа в нашей стране, он по-прежнему остается самым дешевым видом топлива.

Современные газовые котлы бесшумные, простые в эксплуатации, различаются по количеству контуров:

  • одноконтурные - рассчитаны только на отопление дома

  • двухконтурные - на отопление и горячее водоснабжение.

Электрический

Самый безопасный вид оборудования. Способный отапливать любое по площади помещение (мощность 4-300 кВт). Минус такого оборудования заключается только в стоимости топлива. Электроэнергия традиционно является самым дорогим видом отопления по сравнению с газом и твердым топливом.

В числе ключевых преимуществ можно выделить следующее:

  • большой диапазон мощности котлов, способных отапливать до 350 кв.м. помещения разноуровневого и состоящего из нескольких комнат;
  • нет необходимости в организации дымохода и вытяжной вентиляции - отопление происходит за счет преобразования электроэнергии в тепловую, поэтому никаких продуктов сгорания не выделяется;
  • экологически чистое оборудование, не выделяющее в атмосферу никаких загрязняющих веществ;
  • компактный размер и возможность установить в любом помещении без ограничения по квадратуре и удаленности;
  • нет необходимости получать разрешительную документацию на ввод оборудования в эксплуатацию.

Отапливать даже небольшой дом электроэнергией можно только в том случае, если подведено 3 фазы, а в сети абсолютно стабильное напряжение.

Котлы между собой также различаются по количеству контуров:

  • одноконтурные - только для отопления;
  • двухконтурные - для отопления и подогрева воды.

Твердотопливный

Это усовершенствованный «привет» из прошлого, модернизированный до такой степени, что его можно оставлять на неделю и температура в доме будет комфортной. В основе всех котлов, работающих на твердом топливе, положен принцип Колпакова, когда сперва прогревается котел, а далее температура поддерживается на определенном уровне, чтобы обеспечить стабильность нагрева теплоносителя.

Такие котлы отличаются достаточно высоким коэффициентом полезного действия, но при этом нуждаются в регулярной (не менее 1-2 раз в неделю) очистке от продуктов сгорания, монтаже дымохода, организации вытяжной вентиляции и наличии отдельного помещения.

Преимущества оборудования на твердом топливе:

  • большой ассортимент топлива (дрова, уголь, пеллеты, брекеты, отходы деревообрабатывающей и сельскохозяйственной промышленности и т.д.);
  • высокий КПД, в отдельных случаях достигающий 92%;
  • возможность автоматизации процесса для агрегатов длительного горения.

Для того, чтобы отопительный сезон не вызвал затруднений, необходимо заранее подготовить определенное количество топлива, достаточного для отопления частного дома в течение 2-3 месяцев.

Комбинированный

Этот вид оборудования позволяет рационализировать расходы на отопление и обеспечить постоянную работу котла, в зависимости от наличия того или иного топлива.

Принципиальное отличие заключается в комбинации твердого топлива с другими источниками - электричеством, жидким топливо или газом. В зависимости от пары выделяют электрические, твердотопливные и универсальные комбо-котлы. Выбор зависит от того, какое топливо доступно в данном регионе.

Переход между альтернативными источниками осуществляется путем смены горелок, что достаточно сложно и не всегда получается с первого раза.

Горелки всегда приобретаются отдельно!

Выбирая котел для частного дома, следует понимать, что это лишь малая часть всей отопительной системы. безусловно, очень важная, от которой будет зависеть ее функционирование и поддержание тепла в доме, но также многое зависит и от обвязки котла, от организации системы отопления и горячего водоснабжения.

Виды отопительных систем

В зависимости от того, какой теплоноситель циркулирует в системе, практикуются следующие виды отопления:

  • водяное, где в качестве теплоносителя выступает обычная вода (в некоторых случаях может быть добавлен антифриз);
  • воздушное - теплоноситель - воздух, нагретый до определенной температуры;
  • паровое - трубы нагревает пар;
  • электрическое - по периметру расставлены электроприборы (ТЭНы, инфракрасные излучатели и т.д.);
  • комбинированное - организация отопления таким образом, что источником выступает не только теплоноситель, но и другие варианты;
  • система «тёплый пол».

Каждый из перечисленных способов отличается определенными характеристиками, преимуществами и недостатками по отношению друг к другу.

Это самый простой вид отопления частного дома, который легко сделать своими руками. Никаких особых требований в эксплуатации системы не существует, основная задача - правильно рассчитать количество батарей и выбрать соответствующую мощность котла.

Как рассчитать мощность

Существует универсальная формула расчета мощности:

1 кВт мощности = 10 м 2 отапливаемой площади

Однако, она работает только в идеальных, можно сказать, лабораторных условиях, весьма далеких от реальности. При определении параметра необходимо учитывать характеристики конкретного дома - год постройки, из каких стройматериалов, наличие теплоизоляции, вид окон и дверей и т.д.

Так, например, если дом построен более 30 лет назад, но утеплен, двери и окна заменены на современные герметичные конструкции мощность следует увеличить в 1,5 раза, то есть на 10 кв.м. площади брать 1,5 кВт. Если лома построен недавно, но не утеплен надлежащим образом, двери и окна - деревянные и сквозят, мощность следует увеличивать уже в 2 раза.

Коэффициенты подсчета мощности

  • 2 и более окон на северную сторону - 1,3;
  • 2 и более окон на южную, восточную и юго-восточную стороны - 1,1;
  • 2 и более окон на западную стороны - 1,2.

При организации водяного отопления в качестве теплоносителя выступает очищенная вода, которую нет необходимости сливать по окончании отопительного сезона. Это замкнутая система, где вода циркулирует под воздействием насоса или самотеком.

Принудительная циркуляция теплоносителя

Для того, чтобы обеспечить движение подогретой воды по трубам, нужна центробежная сила. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.

Основная задача насоса заключается в подаче остывшей воды в котел для ее нагрева и распределение уже подогретого теплоносителя по системе. Поскольку речь идет о замкнутом круге, по трубам циркулирует постоянный объем воды.

Монтаж циркуляционного насоса в систему отопления частного дома

Использование насосного оборудования хотя и делает систему энергозависимой, но полностью исключается необходимость участие человека в работе котла. Температурный датчик отслеживает предел нагрева, насос двигает воду поступательно от котла к трубам и обратно. Если речь идет об электрическом или газовом котле, все участие сводится только к одному - выставить комфортную температуру и забыть о котле на весь сезон.

Для того, чтобы обеспечить работу котла при отсутствии электричества можно приобрести циркуляционный насос 12 вольт, работающие на аккумуляторной батарее.

Циркуляция теплоносителя самотеком

Сегодня такая система встречается исключительно редко и только в одноэтажных домах. Здесь теплоноситель движется по системе самотеком, когда вода разной температуры перемещается под воздействием разницы в удельной массе.

Обязательным условием правильной циркуляции воды в самотечной системе является монтаж труб под небольшим - до 150 - углом.

Монтаж водяной системы отопления своими руками

Для того, чтобы в доме было комфортно и тепло, следует правильно рассчитать количество радиаторов, по которым будет циркулировать теплоноситель. При этом обратите внимание на то, что все котлы должны быть оборудования системой вытяжной вентиляции и дымоходом. Исключение касается только электрического котла.

Как рассчитать необходимое количество радиаторов

Самый правильный способ - рассчитать по площади отапливаемого помещения (в каждой комнате отдельно). Согласно СНиП каждый квадратный метр требует 100 Вт тепла. Узнаете площадь помещения и умножаете на необходимое количество тепла. Так, например, для комнаты 20 кв.м. понадобится 2000 Вт тепла (20 х 100), что соответствует 2 кВт.

Теперь определяем количество радиаторов по количеству секций или единиц. Каждый производитель указывает теплоотдачу одной секции радиатора или монолитного изделия. Полученный объем тепла делите на коэффициент теплоотдачи и получаете количество секций, которые преобразуете в радиаторы, или сразу - количество радиаторов.

  1. Однотрубная, где от котла отходит только горячая вода

В этом случае теплоноситель движется от первого до последнего радиатора, постепенно теряя тепло. При выборе подобной системы следует иметь в виду, что в самой дальней комнате батарея будет практически холодной.

Корректировать температуру радиаторов при такой системе сложно, так как перекрыв один радиатор, вы прекращаете подачу теплоносителя о все последующие.

  1. Двухтрубная - подача горячей воды от котла и возврат воды в котел (обратка).

Это самая оптимальная система для отопления частного дома, где к каждому прибору подводятся параллельно сразу 2 трубы - первичка и обратка. В этом случае температура всех радиаторов во всех комнатах будет приблизительно одинаковой. Можно в каждой из комнат увеличивать или снижать температуру по необходимости.

Такой способ разводки именуют еще лучевым, когда от котла к каждому прибору подводится труба с прямой подачей и отводится с холодной.

Коллектор в такой системе отопления выполняет задачу накопления теплоносителя.

Это универсальная система, которая подходит для организации отопления в любом помещении, при этом есть возможность делать скрытую проводку к каждому прибору отдельно.

В зависимости от выбранной системы разводки определяется количество труб и общая стоимость. Однотрубная разводка - самый дешевый вариант.

После того, как рассчитано количество радиаторов и выбрана система, следует производить монтаж труб.

Ранее для этой цели использовались металлические трубы. Сегодня такое решение не выгодно ввиду стоимости и подверженности коррозии, поэтому следует выбирать полипропиленовые.

Полипропиленовые трубы в системе отопления

Трубы укладываются во всех помещениях, которые будут отапливаться, переходя из одной комнаты в другу. Между собой трубы соединяются специальным паяльником для пластиковых труб.

Систему водяного отопления частного дома можно собрать и своими руками, но для этого понадобятся точные расчеты и схема обвязки котла. Самый главный недостаток такой системы - необходимость регулярной профилактики. И обратите внимание на то, что если вы используете антифриз, его необходимо менять каждые 5 лет.

Достаточно популярный способ отопления жилых и офисных помещений, основанный на принципе гравитации и принудительной вентиляции. Гравитационная система подразумевает движение воздуха при разности температур за счет его естественной циркуляции. Разная температура означает разную же плотность воздуха из-за чего происходит перемещение теплых и холодных слоев.

При воздушном отоплении в помещении устанавливается калорифер или монтируются вентиляционные каналы, по которым поступает теплый воздух. Каждый такой источник тепла может быть установлен в любом месте комнаты - на стене, в потолке или полу. На принцип конвекции этого никакого влияния не оказывает

Выделяют 2 основных вида воздушного отопления:

  • местное (локализованное);
  • центральное.

Локализованное

Этот способ подходит для отопления только одной комнаты в помещении. В качестве источника тепла могут выступать:

  • калориферы;
  • тепловые пушки;
  • тепловые завесы.

Оптимальным по подаче тепла является калорифер, распространяющий тепло на несколько метров вокруг. Мощность такого оборудования составляет 1-1,2 кВт в час.

Тепловая пушка - более мощное оборудование, которое к тому же мгновенно высушивает воздух в помещении. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Мощность 2-2,5 кВт в час.

Тепловая завеса - аналог кондиционера, который точечно подает горячий воздух. Чаще всего завесу ставят на входе, чтобы одновременно пресекать доступ холодного воздуха в помещение. Мощность 1,5-2 кВт в час.

Центральное отопление

Это образчик централизованной подачи горячего воздуха, которая функционирует по принципу:

  • прямоточной или частичной рециркуляции;
  • полной циркуляции горячего воздуха.

Чаще всего такую систему выбирают в помещениях с подвесным или натяжным потолками, где над ними можно сделать вентиляционные каналы. Посредством таких вент-отверстий горячий воздух поступает в помещение и циркулирует в нем.

Монтировать вентиляционные каналы в стенах нецелесообразно, так как часть его понадобится для маскировки вентиляционных шахт.

Стоимость воздушного отопления дороже и по монтажу, и по стоимости оборудования. В качестве источника подачи теплоносителя выступает газовый или электрический котел.

Преимущества:

  • фильтрация воздуха, поступающего в помещение;
  • свежесть воздуха за счет того, что забор осуществляется с улицы;
  • возможность организации капельного орошения и ионизации воздуха.

Недостатки:

  • такую систему можно создать только в строящему доме (за исключением водяной пушки и тепловой завесы);
  • дорогой монтаж.

Электрическое отопление

Самый доступный способ отопления любого помещения, так как электричество есть везде.

Принцип работы основан на работе электрического конвектора, преобразующего электрическую энергию в тепловую. Современные модели оснащены большим количеством функций, полностью исключающих необходимость участия человека в контроле работы.

Это может быть:

  • регулятор температуры в зависимости от времени суток;
  • регулятор повышения температуры в ночное время и снижения в дневное (режим день-ночь);
  • поддержание давления в системе и минимальной температуры в случае отсутствия людей в течение длительного времени;
  • соблюдение режима даже при кратковременном отключении электропитания и т.д.

Преимущества:

  • очень простой и легкий монтаж, который вполне под силу каждому;
  • исключительно простая эксплуатация;
  • мобильность системы, когда конвекторы при необходимости можно переставлять из помещения в помещение.

Недостатки:

При выборе электрического способа отопления обязательно должно быть 3 фазы и стабильное напряжение в сети.

Паровое отопление

В данном случае принцип работы полностью совпадает с водяным с тем лишь отличием, что вместо воды в системе труб циркулирует пар. Монтаж труб, выбор мощности котла и организация обвязки полностью идентичны системе водяного отопления.

Для парового отопления используются специальные котлы, генерирующие горячий пар. Обязательно наличие системы фильтров «Сквозь строй», которые очищают воду от всевозможных примесей перед тем, как она будет преобразована в парообразное состояние.

Преимущество паровой системы отопления только одно - экономия, так как нагрев происходит практически моментально. Коэффициент полезного действия составляет 95%.

Недостатков несравненно больше:

  • особенность оборудования - в свободной продаже крайне сложно найти паровой котел;
  • высокая стоимость монтажа, которая включает разводку специальных труб и наличие системы фильтров;
  • опасная эксплуатация, поскольку температура пара превышает 100 градусов.

Теплые полы

Огромное преимущество данной системы отопления заключается в большой площади теплоотдающей поверхности. Это идеальный вариант для мест общего пользования - кухни, санузла, коридора, а также в гостиной или детской комнате.

Оптимальным является кладка теплого пола под керамическую плитку - она в данном случае выступает отличным проводником. Ламинат и паркет гораздо реже используют для теплого пола, поскольку при повышении температуры не исключено коробление материала и последующий его демонтаж.

Обязательным условием монтажа теплого пола является фольгирующий слой. Это не изолятор и не отражатель, как принято считать. Фольга используется для того, чтобы равномерно распределять тепло по поверхности пола. Если не использовать такой слой, по тактильным ощущениям пол будет напоминать зебру - полоса теплая, полоса холодная.

Тёплые полы бывают водяными, где по трубам циркулирует горячая вода и электрическими - система проводов, где электрическая энергия преобразуется в тепловую.

Водяной теплый пол

Ответвление водяной системы отопления в виде труб малого диаметра, уложенных на ровную поверхность пола. Обязательным условием является использование подложки, которая предотвратит потери тепла от соприкосновения с полом.

Сложность монтажа водяного теплого пола заключается в необходимости прокладки труб и правильного их подключения к существующей системе отопления.

Электрический теплый пол

Элементарный по укладке и эксплуатации вид отопления. Единственная сложность, которая может возникнуть - предварительная подготовка поверхности под укладку проводов или матов с помощью бетонной стяжки, и укладка напольного покрытия поверх теплого пола

Еще проще - использование электрических матов на существующее покрытие. Такие маты абсолютно безопасны в эксплуатации, их легко настроить. Для исключения механического повреждения рекомендуется использовать накладной электрический пол под ковер или ковролин.

В большинстве случаев теплый пол является вспомогательным элементом системы отопления в доме.

Как выбрать отопление для своего дома

Самым правильным при выборе системы отопления и, соответственно, котла является ориентация на доступный вид топлива. Если в каком-то районе еще нет газового трубопровода, но уже проводится его монтаж, целесообразно использовать комбинированные котлы - твердое топливо-газ. Там, где нет и не планируется газ, но дорогое электричество, можно подключать электрокотел.

Каждая система имеет как свои преимущества, так и недостатки. Даже если вы проводите отопление в доме самостоятельно, обязательно проконсультируйтесь с проектировщиками относительно вида и способа. Любая из выбранных систем отопления - достаточно дорогостоящее удовольствие, чтобы можно было допускать ошибки в расчетах.

Так, например, при разработке камина, печи или твердотопливного котла своими руками существует риск концентрации углекислого газа в помещении, что приведет к несчастным случаям.

Лучшим вариантом будет приобретение готового сертифицированного оборудования, а уже монтаж и обвязку можно делать своими руками.

Для того, чтобы точно понимать, какой вид отопления предпочесть, следует учитывать стоимость каждого вида топлива и его расход за единицу времени.

По состоянию на март 2016 года цены на топливо следующие:

  • 1 л дизеля — 0,5 $. Стоимость 1кВт/ч энергии— 0,05 $.
  • 1 м 3 природного газа для физических лиц — 0,05 $. Стоимость 1 кВт/ч — 0,006 $.
  • 1 л баллонного газа — 0,3 $. Стоимость 1 кВт/ч— 0,020 $.
  • 1 кВт/ч электроэнергии для физического лица — 0,03 $.
  • 1 кг угля в среднем 0,3$. Стоимость 1 кВт/ч 0,05 $.
